EXO-T-22 - 电钻 HILTI - 免费用户手册

用户手册 EXO-T-22 HILTI

• 初次使用前，請詳讀本操作說明。這是安全作業和使用無虞的先決條件。
• 請遵守本操作說明中與產品上的安全說明和警告。
• 操作說明應與產品一起保管，產品交予他人時務必連同本操作說明一併轉交。

僅適用於台灣

進口商: 喜利得股份有限公司

地址: 新北市板橋區

新站路16號24樓22041

電話: [phone]

1.2 已使用的符號解釋

1.2.1 警告

警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：

危险

危險！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意！

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

1.2.2 操作說明中的符號

本操作說明中採用以下符號：

1.2.3 圖解中的符號

圖解中採用了以下符號：

號碼對應操作說明的開始處的圖解。

3

編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。

11	概覽圖解中使用位置編號,方便您對應到產品概覽段落中的圖例編號。
!	這些特色是為了讓您在操作本產品時可以注意某些重點。

1.3 產品專屬符號

1.3.1 產品上的符號

產品上會採用下列符號：

	本產品支援近距離無線通訊(NFC)技術,其相容於iOS及Android平台。
	基座 EXO-T-22 L-shaped
	基座 EXO-T-22 I-shaped
	鋰電池
	請勿將電池使用作為敲擊工具。
	避免電池掉落。不得使用遭受衝擊或其他原因遭成損壞的電池。

1.4 產品資訊

產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

類型名稱和序號都標示於額定銘牌上。

在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。

產品資訊

起吊裝置 EXO-T-22
產品代別 01
序號

1.5 符合聲明

基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。 技術文件已歸檔：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany

2 安全性

2.1 一般安全須知

警告 請詳讀本產品所附之所有安全說明及其他操作說明、圖片與技術資料等。未能遵守以下說明可能會造成觸電、火災和 / 或嚴重的傷害。

保留所有安全操作說明和其他操作說明，以供日後參考。

請務必遵循吊掛電動工具的操作說明。

工作區域安全

▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。
不可在容易發生爆炸的環境中使用本產品，例如有可燃性液體、瓦斯或粉塵存在的環境。電動工具產生的火花可能會引燃粉塵或煙霧。
使用本產品時請勿讓兒童和其他人員靠近。注意力不集中時，容易發生產品失控的情形。
配戴產品時，請注意周圍環境，並確保無人於附近逗留。懸臂可能會造成損害及導致人員受傷。

人員安全

操作電動工具時，請提高警覺，注意進行中的工作並善用常識。您若感到疲倦或仍處於藥品、酒精或藥物的影響，請勿使用本電動工具。如使用本電動工具稍有不慎，可能會導致嚴重傷害。
避免機具意外啟動。在裝上電池、拿起或穿戴產品之前，請確保產品已關閉。不遵守可能會導致意外。
作業時請採用正確的姿勢。隨時站穩並維持平衡。這可讓您在意外的情況發生時，對電動工具有較好的控制。
使用吊掛電動工具時，請確保自身站穩。若突然鑿穿會影響您的平衡！
請隨時確保自身狀態能夠支撐所固定電動工具的重量。在最不利的情況下，可能發生吊繩斷裂或馬達 / 制動器故障的情況，進而導致您失去平衡。
穿上適當的工作服。請勿穿戴飾品或穿著寬鬆的衣物。請將頭髮、衣服與手套遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、飾品或長髮。
使用本產品時，請務必穿戴安全鞋、安全帽和護目鏡。補充使用吊掛電動工具所需的個人防護裝備（例如耳罩、防塵面罩）。
請務必遵循說明，正確配戴產品。請繫緊所有綁帶。若沒有正確繫上綁帶，所承載的重量就無法正確分散，進而導致受傷。
即便您已多次使用並熟悉本電動工具，仍請勿疏於安全意識及輕忽電動工具安全規範。疏忽大意可能在轉眼間即造成嚴重傷害。
▶ 當您不使用產品或休息時，請將其放下。不必要地配戴產品可能會導致意外和傷害。
▶ 當您感到強烈的背痛時，請將產品放下。過度負重可能導致身體傷害。
▶ 請勿將產品與背負式安全帶一起使用。
▶ 請勿於高處邊緣使用本產品。

產品的使用與操作

以雙手握持吊掛電動工具本身的握把。將手臂置於可以吸收反作用力的位置。
▶ 當開關故障時，請勿使用本產品。無法開啟或關閉之產品具有危險性，應將其送修。
請悉心保養本產品。檢查移動性零件是否正常運作且未卡住，並確定沒有零件破裂或損壞，如此一來才不會影響產品的操作。如果零件損壞，請在使用產品前更換零件。很多意外是因產品維護不當所引起的。
進行調整、更換配件或貯放產品前，應先將電池卸下。此預防措施可防止電動工具意外啟動。
▶ 僅在本產品和配件能正常運轉時使用。
▶ 勿嘗試以任何方式改裝產品或配件。
▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。
▶ 電動工具掉落恐導致傷害。開始工作前，請確認吊掛電動工具已確實固定。
▶ 請勿超過吊掛電動工具的容許重量（參閱技術資料）。
請勿將吊繩鬆開至超過懸臂至地面的長度。若您繼續鬆開吊繩，其最終將會從反方向重新纏繞。若於此狀態下吊掛電動工具，EXO-T-22則無法將其支撐住。
請依以下說明使用電動工具、配件、嵌件工具等。請考量工作條件以及欲進行的工作。將電動工具用於非設計之用途會造成危險。
▶ 請勿將本產品用於抬升重物。
▶ 請勿於產品上吊掛任何物品。請僅將該產品用作電動工具的起吊輔助裝置。
▶ 請勿在產品上安裝任何未於預期用途章節中所提及的電動工具。
▶ 請勿於雨中使用本產品。
▶ 請勿於狹窄區域工作。請避免接觸障礙物或牆壁。
▶ 請勿在高電壓區域或爆炸危險區域附近使用該產品。

使用與操作充電式機具

▶ 務必使用原廠建議的充電器為電池充電。將特定型號電池之充電器用於不同型號之電池可能會有起火的風險。
- 僅在電動工具中使用指定的電池。使用其他的電池可能會造成人員傷亡與火災。
▶ 電池匣如果不使用，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連接的小型金屬物件。電池正負極短路可能造成燒傷或起火的危險。
若使用不當，可能會有液體由電池流出。避免碰觸此液體。若不慎接觸，請以清水沖洗。如果眼睛接觸到該液體，請立即就醫。從電池中滲出的液體，可能會導致皮膚疼痛或灼傷。
不可使用受損或改裝過的電池。受損或改裝過的電池可能無法如預期運作並有造成失火、爆炸或受傷的風險。
▶ 請勿讓電池接觸火焰或暴露在高溫下。火燄或超過130 ℃（265 ℃）的高溫會造成爆炸。
對電池充電時請遵守所有相關操作說明，請不要在操作說明所述溫度範圍外為電池或電動工具充電。不當充電或在認可的溫度範圍外充電會使電池損壞並增加火災的風險。

維修服務

▶ 請將電動工具交由合格專業人員維修，並使用Hilti原廠備件。如此一來才能確保裝置的安全性。

▶ 請勿嘗試修復損壞的電池。所有電池修復作業僅可由製造商或授權的客服中心執行。

2.2 小心處理和使用電池

▶ 請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請使用狀態完好無損的電池。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。

請遵守適用於運輸、存放和使用鋰離子電池的專用指令。→頁次 437

請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。

3 說明

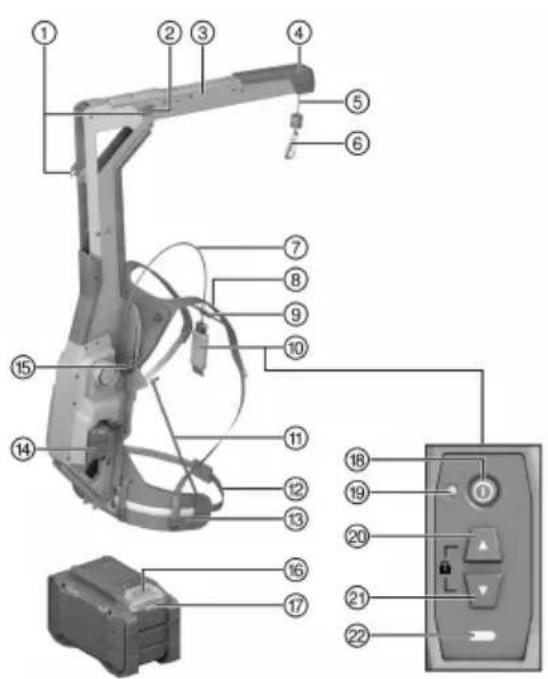

3.1 產品總覽

① 懸臂卡榫位置
② 懸臂釋放鈕
③ 懸臂
④ 减震器
⑤ 吊繩
⑥ 掛鉤
⑦ 遙控裝置電線
⑧ 肩带
⑨ 胸带
⑩ 遙控装置
⑪ 支撑桿
⑫ 腰帶長度調整裝置
⑬ 腰带
⑭ 電池
⑮ 高度調整裝置
⑯ 電池拆卸鈕
⑰ 電池狀態指示燈
⑱ On/Off按鈕
⑲ LED操作指示燈（綠色）
⑳ 上鈕
②1 下鈕
②2 電池電量指示器

3.2 預期用途

此處所述產品為一充電式主動起吊輔助裝置。產品是設計用於固定Hilti SDS-max鑽鑿兩用電鎚鑽以及電鎚鑿破機。

• 本產品限使用B 22Hilti Nuron系列鋰電池。為達最理想的效能，Hilti建議本產品使用本操作說明書末尾表格中所列的電池。
• 僅可使用本操作說明末尾表格中所列的Hilti系列的電池充電器為電池充電。

3.3 供貨內容

起吊装置、電動工具基座、操作說明

關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group

3.4 遙控装置LED指示燈

狀態 意義
LED操作指示燈持續亮綠燈 • 產品已開啟。	• 吊繩已解鎖。
LED操作指示燈閃爍綠燈 • 產品已開啟。	• 吊繩已鎖定。
LED操作指示燈持續亮紅燈 本產品暫時故障。將產品先關閉再開啟。
LED操作指示燈未亮起 產品已關閉。
電量指示器持續亮黃燈 所裝入的電池電量低於25%。

3.5 鋰電池的顯示幕

Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。

3.5.1 電力和錯誤訊息的顯示

警告

有受傷的危險！因電池掉落

▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。

如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。

只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。

狀態 意義
四個(4)LED持續亮綠燈 充電狀態:100%至71%
三個(3)LED持續亮綠燈。 充電狀態:70%至51%
兩個(2)LED持續亮綠燈。 充電狀態:50%至26%
一個(1)LED持續亮綠燈。 充電狀態:25%至10%
一個(1)LED緩慢閃綠燈。 充電狀態:<10%
一個(1)LED快速閃綠燈。 鋰電池已完全沒電。裝入電池。電池充電後若LED仍快速閃爍,請洽詢Hilti維修中心。
一個(1)LED快速閃黃燈。 鋰電池或與之連接的產品過載、溫度太高、溫度太低或有其他故障情形。請讓產品和電池維持在建議的操作溫度,並在使用時不要使產品過載。若訊息持續存在,請洽詢Hilti維修中心。
一個(1)LED亮黃燈 鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。
一個(1)LED快速閃紅燈 鋰電池已鎖定,無法繼續使用。請聯絡Hilti維修中心。

3.5.2 顯示電池狀態

如欲檢查電池狀態，請按住拆卸鈕3秒鐘以上。系統無法偵測到電池因掉落、刺穿、外部熱損傷等錯誤使用造成的潛在功能故障。

狀態 意義
所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠色。	電池仍可繼續使用。
所有LED以跑馬燈形式亮起,然後一個LED快速閃爍黃色。	無法完成有關電池狀態的查詢。請重複上述程序或洽詢Hilti維修中心。
所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠紅色。	若連接之產品仍可繼續使用,剩餘的電池容量會低於50%。若連接之產品無法使用,表示電池已達最終使用壽命,應進行更換。請聯絡Hilti維修中心。

4 技術資料

重量不含電池	7.75 kg
吊掛電動工具(包括配件)的容許重量	6 kg ... 17 kg
操作時的環境溫度	-17 °C ... 60 °C
貯放溫度	-20 °C ... 70 °C

4.1 電池

電池操作電壓	21.6 V
電池重量	請參閱本操作說明書結尾處
操作時的環境溫度	-17 °C ... 60 °C
貯放溫度	-20 °C ... 40 °C
電池充電啟動溫度	-10 °C ... 45 °C

4.2 符合EN 62841-1:2015, AC:2015的噪音資訊

操作說明中所提供之聲壓值已參照標準化測量方式測量，並可用於不同電動工具間的比較。它們也可作為噪音量的初步評估。

提供之資料表示電動工具主要應用時之數值。若電動工具應用於不同之用途、搭配不同的嵌件工具或在保養不良的情況下，其數據會有所不同。在作業過程中，這會大幅提高其噪音量。

當電動工具關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。在作業過程中，這會大幅降低其噪音量。

確認其他安全措施，以保護操作員不受噪音影響，例如：保養電動工具與其嵌件工具、保持雙手溫暖、安排作業流程。

噪音資訊

聲功率級數 ( I_WA )	83 dB(A)
無法判定的聲功率級數 ( K_WA )	3 dB(A)
音壓級數 ( I_PA )	72 dB(A)
無法判定的音壓級數 ( K_PA )	3 dB(A)

5 工作場所的準備工作

警告

有受傷的風險！因意外啟動

置入電池前，請確認產品已關閉。
在調整機具或變更配件前請先將電池拆下。

請遵守本文件中與產品上的安全說明和警告。

5.1 為電池充電

1. 電池充電前，請閱讀充電器的操作手冊。
2. 確認電池的接點和充電器的接點清潔且乾燥。
3. 請使用經認可的充電器對電池充電。→頁次 431

5.2 置入電池

警告

有受傷的危險 因短路或電池掉落！

• 置入電池前，請確認電池的接點及產品的接點上無任何異物。
  ▶ 確認電池已確實咬合。

• 初次使用前，請將電池完全充電。

• 將電池推入產品中，直到聽到卡入聲。
• 請檢查電池是否安裝牢固。

5.3 卸下電池

1. 按下電池拆卸鈕。
2. 將電池從產品卸下。

5.4 安装電動工具基座

注意

遮蓋通風口恐有危險。通風口被遮蓋時，電動工具可能會過熱，進而導致電動工具起火和損壞。

▶ 請勿遮蓋電動工具的通風口。

Hilti為吊掛電動工具提供各種基座。請使用與電動工具形狀相符的基座。

請閱讀基座的操作說明！

1. 將黑色綁帶纏繞在電動工具的黑色握把上。
   ▶ 若有必要，請使用墊片，避免電動工具的控制開關卡住。
2. 將綁帶掛鉤鉤入基座的環圈中並拉緊綁帶。
3. 再將鬆落的綁帶尾端纏繞至拉緊的綁帶上，如此，綁帶尾端就不會妨礙到工作。
4. 將紅色綁帶纏繞在電動工具的紅色馬達機體上。
5. 將綁帶掛鉤鉤入基座的環圈中並拉緊綁帶。
6. 再將鬆落的綁帶尾端纏繞至拉緊的綁帶上，如此，綁帶尾端就不會妨礙到工作，或是纏住嵌件工具。

5.5 展開懸臂 2

警告

摺疊懸臂時恐導致傷害。懸臂或將吊繩收回至最終位置時，恐導致手指夾傷。

摺疊懸臂時請戴上防護手套。
摺疊懸臂前請先將本產品關閉。
摺疊懸臂前，請先鬆開吊掛電動工具和 / 或其基座。
摺疊懸臂前，請先確保周圍有足夠空間。

警告

未鎖定的懸臂恐導致傷害。懸臂及吊掛電動工具不受控制地移動。

在啟動和使用產品前，請確保懸臂已正確鎖定。
若懸臂無法正確鎖定，則不得使用該產品。

1. 按下懸臂兩側的釋放鈕。
2. 將懸臂往前旋轉270°。
3. 請確保兩側懸臂卡進卡榫位置。

6 操作

請遵守本文件中與產品上的安全說明和警告。

6.1 穿戴

6.1.1 高度調整

若要調整高度，必須將EXO-T-22放下。

1. 將調整高度的翼型螺母旋開。
2. 請調整所需的高度。
3. 將調整高度的翼型螺母鎖緊。

▶ 檢查兩側的高度是否設置相同。

6.1.2 穿戴 4,5,6,7,8,9

1. 將本產品像背包一樣套在身上。將手臂穿過肩帶，然後將肩帶置於肩上。
2. 將腰帶夾扣扣上。
3. 調整腰帶位置。

▶ 腰帶必須臀部肌肉上方，與骨盆同高。

▶ 使用期間，腰帶不得有任何滑移。

1. 調整腰帶寬度。

▶ 請將扣具傾斜，以便放鬆腰帶。
▶ 請將腰帶的兩端往前拉，即可將之拉緊固定。

1. 將腰帶末端置於綁帶夾裡面。
2. 將胸帶夾扣扣上。
3. 調整胸帶的高度與寬度。
4. 調整肩帶。將綁帶末端往下拉，即可拉緊肩帶。若要將肩帶放鬆，請將扣具傾斜即可。

▶ 舉起手臂時不得帶動腰帶往上拉。腰帶如有移位，則必須將肩帶放得更鬆。

6.2 啟動 / 關閉

1. 按下遙控裝置上的On/Off按鈕啟動本產品。

▶ LED操作指示燈持續亮綠燈：

若吊繩不在最終位置，其將在啟動後完全捲起。當因吊掛電動工具偵測到負載時，此程序會停止，而吊繩則會在短暫移動後靜止。

1. 請再次按下遙控裝置上的On/Off按鈕關閉本產品。

▶ LED操作指示燈熄滅。

6.3 吊掛電動工具

1. 請將電動工具安裝至基座上。→頁次 434
2. 啟動本產品。 → 頁次 435
3. 若符合以下條件，請同時採取此行動：

條件：待吊掛的電動工具已置於地板上或在另一堅固表面上。

▶ 請使用下鈕，從EXO-T-22展開足夠的吊繩，以吊掛電動工具，而無須將其拿起。或者，緩慢向下拉動鎖扣以展開吊繩。

請注意吊繩的最大長度。

▶ 請將EXO-T-22的掛鉤掛上兩個基座吊環中的其中一個。
▶ 請按下上鈕。請勿手動協助升起。

吊掛電動工具即升起。

▶ 請讓吊掛電動工具於所需的高度懸空約2秒。

▶ 將會自動偵測並初始化吊掛電動工具的重量。
若使用者太早透過拉動或抬升進行干預，重量將無法正確初始化，且吊掛電動工具可能會自動降低或升起。

電動工具應與所有配件及嵌件工具盡可能的水平懸掛。如果吊掛電動工具向一個方向傾斜過多，請使用基座上的另一個吊環。接著，必須重新初始化吊掛電動工具的重量。

1. 若符合以下條件，請同時採取此行動：

條件：電動工具應懸空。

▶ 請使用下鈕，以展開所需的吊繩長度。

請確保待吊掛的電動工具下方有15 cm足夠的下降空間。

▶ 請將EXO-T-22的掛鉤掛上兩個基座吊環中的其中一個。
請讓電動工具突然掉落。EXO-T-22會偵測突然的加速度，並使吊掛電動工具在掉落數公分後停止。
▶ 請讓吊掛電動工具於所需的高度懸空約2秒。
▶ 將會自動偵測並初始化吊掛電動工具的重量。
若使用者太早透過拉動或抬升進行干預，重量將無法正確初始化，且吊掛電動工具可能會自動降低或升起。
若吊掛電動工具在掉落後未正確的初始化，請按下上鈕或下鈕。

吊掛電動工具前，也可以先將吊繩鎖定。電動工具將保持吊掛於恆定的高度。接著按下上鈕或下鈕。吊掛電動工具將因此移動，並同時偵測及初始化其重量。

電動工具應與所有配件及嵌件工具盡可能的水平懸掛。如果吊掛電動工具向一個方向傾斜過多，請使用基座上的另一個吊環。接著，必須重新初始化吊掛電動工具的重量。

6.4 使用EXO-T-22作業

當EXO-T-22偵測及初始化吊掛電動工具的重量時，電動工具將始終維持在您將其移動到的高度上。

1. 請輕抬吊掛電動工具，以便使其向上移動。
   EXO-T-22會偵測到重量減輕並將吊繩及電動工具一起向上拉起。

2. 請向下輕壓吊掛電動工具，以便使其向下移動。
   EXO-T-22會偵測到重量增加並緩慢鬆開吊繩。

3. 若要停止其移動，則不要再對吊掛電動工具施加垂直力量。

4. 為防止吊繩捲起或鬆開，請同時按住上鈕和下鈕。

▶ LED操作指示燈閃爍綠燈。
吊繩即鎖定。

1. 若要解鎖吊繩，請按下上鈕或下鈕。

▶ LED操作指示燈持續亮綠燈。
吊繩即解鎖。

若吊掛電動工具只能在阻力增大的情況下上下移動，則必須將吊掛電動工具的重量重新初始化。為此，請使用上鈕或下鈕短暫上下移動吊掛電動工具，接著請讓電動工具懸空2秒。重量便會重新初始化，且移動阻力會再次減小。

6.5 卸下電動工具

注意

吊繩的意外移動恐導致傷害。吊掛電動工具因升起或掉落而導致人身傷害和 / 或物品損傷。

卸下吊掛電動工具前，請務必先鎖定吊繩。

1. 請將吊掛電動工具降下，直到其置於地板或其他穩固表面上。

您也可以在電動工具懸空時將其取下。

1. 同時按住上鈕和下鈕，以鎖定吊繩移動。

▶ LED操作指示燈閃爍綠燈。
吊繩即鎖定。

1. 從掛鉤上卸下吊掛電動工具。

6.6 平放

1. 請按下上鈕，將吊繩完全捲起。

2. 將產品關閉。

3. 請將肩帶扣具傾斜，以便放鬆肩帶。

4. 打開胸帶夾扣。
5. 打開腰帶夾扣。
6. 將本產品像背包一樣平放。

7 維護及保養

警告

電池裝入時有受傷的危險！

▶ 進行維護及保養前，請務必卸下電池！

產品保養

• 小心地清除頑強的髒污。
• 若有，請使用乾燥的軟刷子小心地清潔通風口。
• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
• 請使用乾淨的乾布清潔產品的接點。

鋰電池的保養

• 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。
• 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。
• 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂
• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。

維護

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
• 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。
• 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。

為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group

8 充電式機具和電池的運輸與存放

搬運

注意

搬運時意外啟動！

▶ 搬運產品時務必卸下電池！

▶ 取出電池。
切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
每次使用前以及長途運輸前後請檢查本產品和電池是否受損。

設備的貯放

警告

瑕疵或漏液的電池所造成的意外損害！

存放產品時，一律不可插入電池！

▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。
▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。
每次使用前以及長時間存放前後請檢查本產品和電池是否受損。

8.1 摺疊懸臂

警告

摺疊懸臂時恐導致傷害。懸臂或將吊繩收回至最終位置時，恐導致手指夾傷。

摺疊懸臂時請戴上防護手套。
摺疊懸臂前請先將本產品關閉。
摺疊懸臂前，請先鬆開吊掛電動工具和 / 或其基座。
摺疊懸臂前，請先確保周圍有足夠空間。

請摺疊懸臂以便搬運及貯放。

1. 按下懸臂兩側的釋放鈕。
2. 將懸臂往後旋轉270°。
3. 請確保兩側懸臂卡進卡榫位置。

9 故障排除

若出現任何故障，請注意充電電池的狀態指示器。請參閱鋰電池指示器章節。

若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

故障 可能原因 解决方法
吊掛電動工具緩慢下降/未支撐住	電池已放電 ▶ 為電池充電。→頁次 433
	吊掛電動工具重量太重 ▶ 注意吊掛電動工具的可能最大重量,請參閱技術資料。→頁次 433
	電池已於操作時被拆除。▶ 裝入電池。
	吊掛電動工具的重量未被正確初始化,或是電動工具在初始化的過程中被手動移動。	▶ 啟動本產品。→頁次 435
		▶ 請按下上鈕,以將吊掛電動工具重新初始化。請讓電動工具懸空2秒。→頁次 435
當吊掛電動工具升起時,吊繩會延遲反應。	吊掛電動工具的重量未被正確初始化,或是電動工具在初始化的過程中被手動移動。	▶ 請按下上鈕,以將吊掛電動工具重新初始化。請讓電動工具懸空2秒。→頁次 435
	吊掛電動工具重量太輕 ▶ 注意吊掛電動工具的最小重量,請參閱技術資料。→頁次 433
吊掛電動工具無法移動。	吊繩已鎖定。	▶ 若要解鎖吊繩,請按下上鈕或下鈕。
電池咬合時不會發出「喀啦聲」。	電池上的卡榫太髒。▶ 清潔卡榫並推入電池,直到確實咬合。
LED操作指示燈持續亮紅燈。	本產品暫時故障。	▶ 將產品先關閉再開啟。
電池的LED未亮起	電池故障	▶ 聯絡Hilti維修中心。

10

廢棄設備處置

警告

不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。

▶ 請勿以郵寄方式寄送電池。
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
▶ 請將電池棄置於兒童無法觸及的地方。
▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。

Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。

11 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

Hilti Taiwan Co., Ltd.

有關於操作、技術、環境和回收的更多資訊，請參訪以下連結：qr.hilti.com/manual/?id=2375781 您也可在本操作說明結尾處找到本連結的QR碼。

原版操作说明

1 关于本操作说明的信息

1.1 关于本操作说明

• 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障操作和使用产品的先决条件。
• 请注意本操作说明中以及产品上的安全说明和警告。
• 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。

1.2 所用标志的说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险！

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

警告

警告！

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

-小心-

小心！

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

1.2.2 操作说明中的符号

本操作说明中使用下列符号：

遵守操作说明

使用说明和其他有用信息

处理可回收材料

不得将电气设备和电池作为生活垃圾处置

Hilti 锂离子电池

Hilti 充电器

1.2.3 图示中的符号

图示中使用了下列符号：

2	这些编号指本操作说明开始处的相应图示。
3	图示中的编号反映操作顺序,可能与文本中描述的步骤不同。
11	位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。
○!	这些字符旨在提醒您特别注意操作本产品时的某些要点。

1.3 取决于产品的符号

1.3.1 产品上的符号

产品上使用下列符号：

	本产品支持近场通信 (NFC) 技术,兼容 iOS 和安卓平台。
	支架 EXO-T-22 L-shaped
	支架 EXO-T-22 I-shaped
	锂离子电池
	切勿将电池用作敲击工具。
	请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。

1.4 产品信息

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。

必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

型号名称和序列号印在铭牌上。

在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。

产品信息

制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。

技术文档在此处归档：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany

2 安全

2.1 一般安全说明

警告 学习所有安全说明及与本产品一起提供的其他说明、图片和技术数据。不遵守以下说明会导致电击、火灾和/或严重伤害。

妥善保留所有安全预防措施和说明，以供将来参考。

在任何情况下都要遵守已悬挂电动工具的操作说明。

工作区域安全

• 保持工作区域清洁并具有良好的照明。混乱和黑暗的工作区域会引发事故。
  不得在存在可燃液体、气体和粉尘等物质的易爆环境下操作本产品。电动工具产生的火花可能会引燃粉尘、气体或蒸气。

当使用本产品时，使儿童和其它人员远离。注意力不集中会使您失去对产品的控制。
▶ 搬运产品期间注意周边环境，确保附近没有人员逗留。它的悬臂可能会造成损坏和人身伤害。

人身安全

• 保持警觉，注意您正在执行的作业，并且在操作电动工具的过程中利用自己的常识判断。如果感到疲劳或受毒品、酒精或药物的影响，请勿使用电动工具。使用电动工具时，粗心大意可能会导致严重的人身伤害。
  避免意外启动工具。在将本产品连接到电池、拿起或携带前，请确保其已关闭。若不遵守，可能导致事故。
  采用正确的工作姿势。始终保持正确的站姿和平衡。这将使您更好地控制电动工具，即使在意外情况下也不例外。
  使用已悬挂电动工具时保持正确的站姿。突然的穿透操作会影响您的身体平衡！
  ▶ 随时确保能够承受住已固定电动工具的重量。在不利情况下，吊索可能断裂或电机/制动器可能掉落，从而影响您的身体平衡。
  穿上合适的工作服。不要佩戴首饰或穿着宽松的衣服。让头发、衣服和手套远离运动部件。宽松的衣服、首饰或长发可能被卷入运动部件中。
  使用产品期间，在任何情况下都要穿上安全鞋，戴上安全帽和护目镜。为您的防护装备补充使用已悬挂电动工具时所需的所有装备（例如护耳装置、防尘面罩）。
  务必遵守正确穿戴产品的指示。锁止全部现有束带。如果未正确穿戴束带，可能无法正常分散要承受的重量，从而导致受伤。
  不要令自己产生虚假的安全感，不要轻视电动工具的安全规则，即使在多次使用后已经熟悉电动工具时也不例外。操作时粗心大意可能在瞬间造成严重伤害。
  不使用产品或休息时，请脱卸产品。不必要的穿戴可能导致事故和受伤。
• 感觉到强烈的背痛时，请脱卸产品。过度穿戴可能会导致人身伤害。
  请勿将本产品和全身式安全带一起使用。
  不得在深渊附近操作本产品。

产品的使用和操作

应始终用双手通过提供的手柄牢牢握住已悬挂电动工具。将手臂置于可以吸收反冲力的位置。
如果开关损坏，请不要使用本产品。无法打开或关闭的产品很危险，必须进行修理。
请妥善保管产品。检查并确认运动部件运转良好且未卡住，并确保相关部件不存在可能导致产品无法正常工作的断裂或损坏。如果有部件损坏，则先更换损坏的部件，然后再使用本产品。许多事故都是因为产品维护不良造成的。
对本产品进行调节、更换配件或将本产品放下之前，先取出电池。该预防措施可降低电动工具意外启动的风险。
▶ 只有产品和附件处于良好的技术状态时才能使用。
切勿以任何方式擅自改动或改装本产品或附件。
工具和/或附件掉落会带来人身伤害的危险。开始工作前请检查电池和安装的附件是否已牢牢固定。
▶ 电动工具掉落有引起人身伤害的危险。在开始工作之前，检查已悬挂电动工具是否已固定牢固。
不要超出已悬挂电动工具所允许的重量 (参见技术数据)。
将吊索从悬臂展开到地面后不要再继续展开。如果不想继续展开吊索，可能会在某个时候再次沿反方向卷起。如果在这种状态下悬挂电动工具，可能无法被 EXO-T-22 固定。
使用电动工具、附件、配套工具等时，请遵照本操作说明。同时要考虑工作环境和将要执行的工作。将电动工具用于指定用途以外的场合可能会导致危险情形。
不要将产品用于抬起重物。
不要将物体悬挂在产品上。只能将产品用作电动工具的起重工具。
不要将合规使用一章中提及的电动工具悬挂在产品上。
▶ 不得雨天使用本产品。
▶ 不得在狭窄区域内操作。避免触摸障碍物或墙面。
切勿在高压区域内或易爆区域附近使用本产品。

使用和操作无线电动工具

充电时只能使用制造商指定的充电器。充电器只能用于特定类型的电池，用于其他电池会产生火灾隐患。
仅限在电动工具中使用指定电池。使用其他电池可能造成伤害和火灾风险。
当电池不使用时，使其远离其他金属物体，例如纸夹、硬币、钥匙、钉子、螺钉或可能导致端子之间出现桥接的其他小型金属物体。电池端子之间短路会导致烧伤或火灾。
如果使用不当，液体可能从电池中泄漏。注意避免接触该液体。如果意外接触到液体，应用水冲洗。如果液体接触到眼睛，除了用大量水冲洗之外，还应立即就医。从电池泄漏的液体会导致皮肤刺激或灼伤。
不要使用损坏或改装过的电池。损坏或改装过的电池性能不可预测，可能导致火灾、爆炸或伤害风险。
不要将电池暴露在明火或过高的温度中。明火或高于 130^ (265°F)的温度可能导致爆炸。

遵守有关电池充电的所有说明，切勿在操作说明中规定的温度范围之外对电池或电池供电工具充电。充电不正确或在允许的温度范围之外充电会损坏电池并增加火灾风险。

保养

▶ 只能由具备相应资格的专业人员使用喜利得原装备件对电动工具进行维修。因此，必须维护设备的安全性。
切勿对损坏的电池进行维修。所有电池维修工作都只能由制造商或授权客户服务中心执行。

2.2 小心处理和使用电池

请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
▶ 只有电池处于良好的技术状态时才能使用。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
不要分解、挤压或焚烧电池，不要将其暴露在高于 80^ C (176°F) 的温度条件下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。

请遵守适用于锂离子电池运输、存储和使用的特殊准则。→ 页码 448

请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。

3 说明

3.1 产品概览

① 悬臂接合位置
② 悬臂解锁按钮
③ 悬臂
④ 缓冲装置
⑤ 吊索
⑥ 挂钩
⑦ 遥控装置电缆
⑧ 肩带
⑨ 胸带
⑩ 遥控装置
⑪ 支撑杆
⑫ 腰带长度调节
⑬ 腰带
⑭ 电池
⑮ 高度调节装置
⑯ 电池解锁按钮
⑰ 电池状态指示器
⑱ 打开/关闭按钮
⑲ LED 状态指示灯 (绿色)
⑳ 向上按钮
⑳ 向下按钮
②2 电池充电状态指示灯

3.2 合规使用

所述的产品是充电式主动起重工具。专用于固定 Hilti SDS-max 组合锤以及凿锤和破碎锤。

• 本产品只能与HiltiNuronB22系列锂离子电池搭配使用。为确保最佳功率，Hilti建议为本产品使用该操作说明末尾表格中给出的电池。
• 此类电池仅限使用该操作说明末尾表格所规定型号系列的 Hilti 充电器充电。

3.3 包装清单

起重装置，电动工具支架，操作说明

经认证可配合本产品使用的其它系统产品，可以通过您当地的HiltiStore购买或通过以下网址订购：

www.hilti.group

3.4 遥控装置 LED 指示灯

状态含义
LED 状态指示灯常亮绿灯 · 产品打开。	吊索解锁。
LED 状态指示灯闪绿灯 · 产品打开。	吊索锁止。
LED 状态指示灯常亮红灯 产品有一个临时故障。关闭产品然后再次打开。
LED 状态指示灯未亮起 产品关闭。
充电状态指示灯常亮黄色 已装入的电池电量低于 25%。

3.5 锂离子电池指示灯

Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。

3.5.1 充电状态和出错信息的显示

·警告·

人身伤害的危险！电池掉落的危险！

在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。

请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。

只要连接的产品已接通，便会持续显示充电状态和可能的故障。

状态含义
四个(4)LED灯持续亮起绿光充电状态:100%至71%
三个(3)LED灯持续亮起绿光充电状态:70%至51%
两个(2)LED灯持续亮起绿光充电状态:50%至26%
一个(1)LED灯持续亮起绿光充电状态:25%至10%
一个(1)LED灯缓慢闪绿光充电状态:<10%
一个(1)LED灯快速闪绿光锂离子电池电量耗尽。	为电池充电。如果在为电池充电后LED灯始终快速闪烁,请联系Hilti维修中心。
一个(1)LED灯快速闪黄光锂离子电池或与其相连的产品过载、过热、过冷或存在其他故障。使产品和电池达到建议的工作温度,并且在使用时不要使产品过载。如果信息仍然存在,请联系Hilti维修中心。
一个(1)LED灯亮起黄光	锂离子电池和连接的产品不兼容。请联系Hilti维修中心。
一个(1)LED灯快速闪红光锂离子电池被锁定且无法继续使用。请联系Hilti维修中心。

3.5.2 电池状态的显示

如要检查电池状态，请按住解锁按钮三秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而引起的电池潜在故障。

状态含义
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮绿光。	电池可以继续使用。
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯快速闪黄光。	未能完成电池状态的查询。请重复该过程或联系Hilti维修中心。
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮红光。	如果仍然可以继续使用所连接的产品,则电池剩余电量不足50%。如果无法再使用所连接的产品,则电池的使用寿命即将结束,应予以更换。请联系Hilti维修中心。

4 技术数据

不包括电池的重量	7.75 kg
已悬挂电动工具所允许的重量(含附件)	6 kg ... 17 kg
适合工作的环境温度	-17 °C ... 60 °C
存放温度	-20 °C ... 70 °C

4.1 电池

电池工作电压	21.6 V
电池重量	参见操作说明结尾
适合工作的环境温度	-17 °C ... 60 °C
存放温度	-20 °C ... 40 °C
电池充电起始温度	-10 °C ... 45 °C

4.2 符合 EN 62841-1:2015、AC:2015 的噪音信息

这些说明中给出的声压值是按照标准化测试进行测量的，可用于比较一个电动工具与另一个电动工具。它们可用于进行初步暴露评估。

提供的数据代表本电动工具的主要应用。但是，如果将电动工具用于不同的应用、使用不同的配套工具或维护不良，则数据可能不同。这可能会显著增加操作者在整个工作期间受振动影响的程度。

对受振动影响程度的准确估计还应考虑当关闭电动工具或当它运行但实际未进行工作时的情况。这可能会显著减小操作者在整个工作期间受振动影响的程度。

此外，应确定附加安全措施，以保护操作者免受噪音影响，例如：正确维护电动工具和配套工具、保持双手温暖、合理安排工作方式。

噪音信息

声功率级 ( I_WA )	83 dB(A)
声功率级的不确定性 ( K_WA )	3 dB(A)
声压级 ( I_pA )	72 dB(A)
声压级的不确定性 ( K_pA )	3 dB(A)

5 工作现场的准备工作

警告

人身伤害的危险！意外启动的风险！

▶ 插入电池前，确保已关闭产品。
▶ 对电动工具执行任何调节或更换配件前，先取出电池。

请遵守本文档中以及产品上的安全说明和警告。

5.1 给电池充电

1. 为电池充电之前，请阅读充电器的操作说明。
2. 确保电池和充电器上的触点均清洁、干燥。
3. 使用认可的充电器为电池充电。→ 页码 443

5.2 插入电池

警告

人身伤害的危险 短路或电池掉落会带来人身伤害的危险！

装入电池之前，确保电池和产品上的触点上均无异物。
▶ 确保电池接合正确。

1. 在首次使用电池之前，要给电池完全充电。
2. 将电池推入产品，直至听到卡止声。
3. 检查并确认电池已可靠就位。

5.3 拆下电池

1. 按下电池释放按钮。
2. 从产品中取出电池。

5.4 安装电动工具支架

! -小心-

遮盖通风孔会有风险。如果通风孔被遮盖，则电动工具可能过热，从而可能导致电动工具燃烧和损坏。 ▶ 切勿遮盖电动工具的通风孔。

Hilti 为待悬挂电动工具提供不同支架。使用符合电动工具形状的匹配支架。

请阅读支架的操作说明！

1. 将黑色带子缠绕在电动工具的黑色手柄上。
   ▶ 如有必要使用间隔垫片，以防锁止电动工具的控制开关。
2. 将束带挂钩挂入支架吊环，然后拧紧束带。
3. 然后将松动的束带端缠绕在已张紧的束带上，以便在作业时不挡住束带端。
4. 将红色束带缠绕在电动工具的红色电机壳体。
5. 将束带挂钩挂入支架吊环，然后拧紧束带。
6. 然后将松动的束带端缠绕在已张紧的束带上，以便在作业时不挡住束带端或卡入配套工具。

5.5 伸出悬臂

警告

翻转悬臂会带来人身伤害的危险。可能因悬臂或将吊索移动至终点位置而挤伤手指。

▶ 翻转悬臂期间请佩戴防护手套。
▶ 翻转悬臂之前，先关闭本产品。
▶ 翻转悬臂之前，松开已悬挂电动工具和/或支架。
▶ 翻转悬臂之前，确保周边环境中有足够空间。

警告

未锁止悬臂会带来人身伤害的危险。悬臂和已悬挂电动工具不受控制移动。

打开和使用产品前，确保悬臂已正确锁止。
▶ 如果无法正确锁止悬臂，不允许使用产品。

1. 请按压两侧的悬臂解锁按钮。
2. 将悬臂向前旋转 270^ 。
3. 确保两侧的悬臂牢牢嵌入接合位置。

6 操作

请遵守本文档以及产品上的安全说明和警告。

6.1 穿戴

6.1.1 调节高度

如要调整高度，必须先脱下 EXO-T-22。

1. 拧上高度调节装置的翼形螺母。

2. 调到所需的高度。

3. 拧紧高度调节装置的翼形螺母。

▶ 检查两侧是否已调节到相同的高度。

6.1.2 穿戴4，5，6，7，8，9

1. 像背包那样背上本产品。将手臂穿过肩带，并将肩带放到肩上。

2. 关上腰带的锁扣。

3. 定位腰带。

▶ 腰带必须位于臀肌上方，在盆骨的高度上。
▶ 腰带不允许在使用过程中滑落。

1. 调整腰带长度。

▶ 翻开带扣，以松开腰带。
将腰带的两端向前拉，以将其张紧。

1. 将腰带的末端定位在束带夹中。

2. 关上胸带的锁扣。

3. 调整胸带的高度和长度。

4. 调整肩带。将束带端向下拉，以将肩带张紧。如要松开肩带，可翻起带扣。
   ▶ 抬起手臂时，腰带不能被向上拉。如果腰带的位置发生改变，就必须松开肩带。

6.2 开启 / 关闭

1. 按压遥控装置上的打开/关闭按钮，以打开产品。

▶ LED 状态指示灯常亮绿灯。

如果吊索未处于终点位置，打开后会完全卷起。如果识别到已悬挂电动工具的负载，该过程停止，吊索在短时移动后处于静止状态。

1. 重新按压遥控装置上的打开/关闭按钮，以关闭产品。

▶ LED 状态指示灯熄灭。

6.3 悬挂电动工具

1. 将支架安装到电动工具上。→ 页码 445
2. 打开工具。→ 页码 446
3. 如果以下条件满足，需进行此操作：

条件：待悬挂电动工具位于地面或其他稳固支承面。

用向下按钮将 EXO-T-22 的吊索充分展开，以便悬挂电动工具，而无需将其拿起。也可以将弹簧钩缓慢向下拉，以便展开吊索。

请注意吊索的最大长度。

将 EXO-T-22 的挂钩挂入支架的两个吊环之一。

按下向上按钮。不支持手动抬起。

已悬挂电动工具被抬起。

▶ 让已悬挂电动工具在所需高度自由悬挂约 2 秒。

▶ 自动识别和初始化已悬挂电动工具的重量。
如果用户通过拉动或抬起的方式过早干预，则无法正确地初始化重量，可能会自动降下或抬起已悬挂电动工具。

尽可能水平地悬挂电动工具及所有附件和配套工具。如果已悬挂电动工具过度倾斜于一个方向，请使用支架的另一个吊环。然后必须重新初始化已悬挂电动工具的重量。

4. 如果以下条件满足，需进行此操作：

条件：以自由浮动的状态悬挂待悬挂电动工具。

▶ 用向下按钮展开所需的吊索长度。

确保待悬挂电动工具下方留出至少 15cm 的足够下落距。

▶ 将 EXO-T-22 的挂钩挂入支架的两个吊环之一。
- 让电动工具突然落下。EXO-T-22 识别冲击性的加速度，已悬挂电动工具在几厘米的下落距后停下。
▶ 让已悬挂电动工具在所需高度自由悬挂约 2 秒。

▶ 自动识别和初始化已悬挂电动工具的重量。
如果用户通过拉动或抬起的方式过早干预，则无法正确地初始化重量，可能会自动降下或抬起已悬挂电动工具。
▶ 如果已悬挂电动工具在掉落后未正确初始化，按压向上或向下按钮。

在悬挂电动工具前也可以锁止吊索。然后电动工具悬挂在恒定高度。接着按压向上或向下按钮。由此移动已悬挂电动工具，同时识别和初始化其重量。

尽可能水平地悬挂电动工具及所有附件和配套工具。如果已悬挂电动工具过度倾斜于一个方向，请使用支架的另一个吊环。然后必须重新初始化已悬挂电动工具的重量。

6.4 使用 EXO-T-22 进行工作

如果 EXO-T-22 识别到且初始化了已悬挂电动工具的重量，务必将电动工具保持在已移动电动工具的高度。

1. 如需将已悬挂电动工具向上移动，稍微将其抬起。
   EXO-T-22 识别到重量下降，并将吊索连同电动工具向上拉动。
2. 如需将已悬挂电动工具向下移动，柔和地向下按压。
   EXO-T-22 识别到重量增加，缓慢地展开吊索。
3. 如需停止移动，不要对已悬挂电动工具施加其他垂直力。
4. 如需阻止吊索的展开或卷起，同时按压并按住向上和向下按钮。

▶ LED 状态指示灯闪绿灯。
吊索被锁止。

1. 如需解锁吊索，按压向上或向下按钮。

▶ LED 状态指示灯常亮绿灯。
吊索被解锁。

如果只能用大阻力向上和向下移动已悬挂电动工具，必须重新初始化已悬挂电动工具的重量。为此用向上或向下按钮短促地向上或向下移动已悬挂电动工具，然后让电动工具自由悬挂 2 秒钟。重新初始化重量，再次降低移动阻力。

6.5 取下电动工具

! -小心-

吊索意外移动会带来人身伤害的危险。因已悬挂电动工具抬起或掉落而受伤和/或损坏。

在取下已悬挂电动工具前，请务必锁止吊索。

1. 降下已悬挂电动工具，直至其紧贴地面或其他稳固表面。

您也可以取下处于自由浮动状态下的电动工具。

HILTI

1. 同时按下并按住向上和向下按钮，以便锁止吊索的移动。

▶ LED 状态指示灯闪绿灯。
吊索被锁止。

1. 将已悬挂电动工具从挂钩中松开。

6.6 脱卸

1. 通过按压向上按钮完全卷起吊索。
2. 将本产品关闭。
3. 翻起肩带的带扣，以便松开肩带。
4. 打开胸带的锁扣。
5. 打开腰带的锁扣。
6. 像背包那样脱卸本产品。

7 维护和保养

警告

插入电池时存在人身伤害危险！

执行维护和保养任务之前，请务必先取出电池。

工具的保养

• 请小心去除顽固的污垢。
• 如果有污垢，请用干燥的软毛刷小心地清洁通风孔。
• 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。
• 请使用洁净干燥的抹布来清洁产品的接头。

锂离子电池的保养

• 切勿使用通风槽堵塞的电池。用干燥的软毛刷小心地清洁通风槽。
• 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在雨中)。 如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维修中心。
• 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 请勿触摸电池触点或从触点上去除出厂涂的油脂。
• 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。

维护

• 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。
• 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给Hilti维修中心修复。
• 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。

为确保安全和可靠的操作，仅使用Hilti原装备件和耗材。经Hilti许可与产品搭配使用的备件、耗材和附件可到您当地的Hilti Store购买或访问：www.hilti.group

8 电池型工具和电池的运输及存储

运输

! -小心-

运输途中的意外启动！

▶ 运输产品前务必将电池取出！

▶ 取下电池。
切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导电材料或其它电池分开（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
每次使用前以及长时间运输前后都要检查产品和电池是否损坏。

存放

-警告-

故障或泄漏的电池会导致意外损坏！

仅可在未插入电池的情况下存放产品！

请将产品和电池存放到凉爽干燥的地方。请遵守技术数据中规定的温度极限值。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
切勿将电池存放在阳光下、热源上或玻璃后。
请将本产品和电池存放在儿童或非授权人员无法接近的位置。
每次使用前以及长时间存放前后都要检查产品和电池是否损坏。

8.1 收回悬臂

·警告·

翻转悬臂会带来人身伤害的危险。可能因悬臂或将吊索移动至终点位置而挤伤手指。

▶ 翻转悬臂期间请佩戴防护手套。
▶ 翻转悬臂之前，先关闭本产品。
▶ 翻转悬臂之前，松开已悬挂电动工具和/或支架。
▶ 翻转悬臂之前，确保周边环境中有足够空间。

运输和存放时请收回悬臂。

1. 请按压两侧的悬臂解锁按钮。
2. 将悬臂向后旋转 270^ 。
3. 确保两侧的悬臂牢牢嵌入接合位置。

9 故障排除

出现任何故障时，都应注意电池的状态显示。参见锂离子电池指示灯一章。

如果您碰到的问题未在此表中列出或您无法自行排除，请联系Hilti维修中心。

故障 可能原因 解决方案
已悬挂电动工具缓慢下降/未固定	电池放电 ▶ 给电池充电。 → 页码	445
	已悬挂电动工具的重量过高 ▶ 注意	已悬挂电动工具的最大重量,参见技术数据。 → 页码 444
	电池已在操作期间拆除。 ▶ 安装电池。
	已悬挂电动工具的重量未正确初始化或初始化期间已手动移动电动工具。	按压向上按钮,以便重新初始化已悬挂电动工具。让电动工具自由悬挂 2 秒钟。 → 页码 446
当抬起已悬挂电动工具时,吊索反应延迟。	已悬挂电动工具的重量未正确初始化或初始化期间已手动移动电动工具。	按压向上按钮,以便重新初始化已悬挂电动工具。让电动工具自由悬挂 2 秒钟。 → 页码 446
	已悬挂电动工具的重量过低 ▶ 注意	已悬挂电动工具的最小重量,参见技术数据。 → 页码 444
无法移动已悬挂电动工具。	吊索锁止。	如需解锁吊索,按压向上或向下按钮。
电池未接合 (没有发出“咔哒”声)。	电池上的固定凸耳脏污。 清洁固定凸耳,并将电池推进直至固定接合。
LED 状态指示灯常亮红灯。产品有一个临时故障。关闭产品然后再次打开。
电池 LED 未亮起	电池损坏 ▶	联系 Hilti 维修中心。

10 废弃处置

警告

废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。

▶ 不得通过邮寄方式发送任何电池。
▶ 用非导电材料（比如绝缘带）包住端子，以防止短路。
在儿童接触不到的地方处置电池。
请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。

制造Hilti产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti在很多国家都共旧工具回收服务。请咨询Hilti客户服务部门或您的销售顾问。

不要将电动工具、电子设备和电池扔进家庭垃圾中！

11 制造商保修

如对保修条件有任何疑问，请联系您当地的 Hilti 代表。

12 更多信息

关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2375781 操作说明末尾也提供二维码链接。

n
