MANUAL DE UTILIZADOR EXO-T-22 HILTI

pt Manual de instruções original 70

Manual de instruções original

1 Indicações sobre o Manual de instruções

1.1 Relativamente a este Manual de instruções

• Antes da colocação em funcionamento, leia este manual de instruções. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
• Tenha em atenção as instruções de segurança e as advertências neste Manual de instruções e no produto.
• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual de instruções.

1.2 Explicação dos símbolos

1.2.1 Advertências

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso:

PERIGO

PERIGO !

- Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.

AVISO

AVISO !

- Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.

CUIDADO

CUIDADO !

Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos:

Consultar o manual de instruções

Instruções de utilização e outras informações úteis

Manuseamento com materiais recicláveis

Não deitar as ferramentas eléctricas e baterias no lixo doméstico

Bateria de iões de lítio Hilti

Carregador Hilti

1.2.3 Símbolos nas figuras

Em figuras são utilizados os seguintes símbolos:

2	Estes números remetem para a figura respectiva no início do presente manual de instruções.
3	A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto.
11	Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto.
	Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.

1.3 Símbolos dependentes do produto

1.3.1 Símbolos no produto

No produto, podem usar-se os seguintes símbolos:

	O produto suporta a tecnologia NFC que é compatível com plataformas iOS e Android.
	Suporte EXO-T-22 L-shaped
	Suporte EXO-T-22 I-shaped
	Bateria de iões de lítio
	Nunca utilize a bateria como ferramenta de percussão.
	Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas.

1.4 Dados informativos sobre o produto

Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.

A designação e o número de série são indicados na placa de características.

- Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.

Dados do produto

Dispositivo de elevação EXO-T-22
Geração 01
N.o de série

1.5 Declaração de conformidade

O fabricante declara, sob sua única e exclusiva responsabilidade, que o produto aqui descrito está em conformidade com a legislação vigente e as normas em vigor. Na parte final desta documentação encontra uma reprodução da declaração de conformidade.

As documentações técnicas estão aqui guardadas:

AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais este produto está equipado. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as normas de segurança e instruções para futura referência.

Siga em todos os casos o manual de instruções da ferramenta eléctrica pendurada.

Segurança no posto de trabalho

Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes.
- Não utilize o produto em ambientes explosivos ou na proximidade de líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores.
- Mantenha crianças e terceiros afastados do produto durante os trabalhos. Distracções podem conduzir à perda de controlo sobre o produto.
- Enquanto usa o produto, preste atenção ao espaço à sua volta e certifique-se de que não permanecem pessoas nas proximidades. Pode causar danos com o braço portador e ferir pessoas.

Segurança física

Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves.

Evite um arranque involuntário. Certifique-se de que o produto está desligado antes de o ligar à bateria, pegar nele ou o transportar. A inobservância pode causar acidentes.

Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas.

- Providencie uma posição segura durante a utilização da ferramenta eléctrica pendurada. Um atravessamento repentino poderá levar à perda do equilíbrio!

Esteja sempre em condições de suportar o peso da ferramenta eléctrica fixada. Em condições desfavoráveis, o cabo poderia partir-se ou o motor/travão falhar, fazendo com que perca o equilíbrio.

- Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis.

Durante a utilização do produto, use sempre calçado de segurança, capacete e protecção ocular. Complemente o seu equipamento de protecção individual com todos os elementos exigidos pela ferramenta eléctrica pendurada (p. ex., protecção auricular, máscara antipoeiras).

Observe obrigatoriamente as instruções relativas à correcta colocação do produto. Feche todos os cintos existentes. Se não colocar correctamente os cintos, o peso a ser suportado não pode ser transferido adequadamente, podendo causar ferimentos.

- Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo.

- Pouse o produto quando não o estiver a utilizar ou fizer uma pausa. A utilização desnecessária pode causar acidentes e ferimentos.

- Pouse o produto se sentir dores fortes nas costas. Uma utilização excessiva pode provocar ferimentos corporais.

- Não utilize o produto em combinação com um arnês antiquada.

- Não trabalhe com o produto próximo de um precipício.

Utilização e manuseamento do produto

• Segure sempre a ferramenta eléctrica pendurada com ambas as mãos nos punhos previstos para o efeito. Coloque os braços numa posição que lhe permita absorver as forças do coice.
• Não utilize o produto se o interruptor estiver defeituoso. Um produto que já não possa ser accionado pelo interruptor é perigoso e deve ser reparado.
• Conserve o produto com cuidado. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que possam influenciar o funcionamento do produto. As peças danificadas devem ser reparadas antes da utilização do produto. Muitos acidentes são causados por produtos com manutenção deficiente.
• Remova a bateria, antes de efectuar ajustes, substituir acessórios ou pousar o produto. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica.
  Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas.
• Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios.
  Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se a bateria e os acessórios montados estão realmente fixos.

Risco de ferimentos devido a queda da ferramenta eléctrica. Antes de iniciar os trabalhos, verifique se a ferramenta eléctrica pendurada está realmente fixa.
- Não exceda o peso admissível (ver Características técnicas) para ferramentas eléctricas penduradas.
- Não desenrole o cabo mais do que desde o braço portador até ao chão. Se continuar a desenrolar o cabo, este acabará por ser enrolado no sentido contrário. Se se pendurar uma ferramenta eléctrica neste estado, esta não poderá ser segurada pelo EXO-T-22.
Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo.
- Não utilize o produto para elevar cargas.
- Não engate quaisquer objectos no produto. Utilize o produto exclusivamente como meio de elevação para ferramentas eléctricas.
- Não engate quaisquer ferramentas eléctricas no produto que não estejam referidas no capítulo Utilização conforme a finalidade projectada.
- Não utilize o produto à chuva.
- Não trabalhe em áreas apertadas. Evite o contacto com obstáculos ou paredes.
- Não utilize o produto em zonas de alta tensão ou nas proximidades de zonas potencialmente explosivas.

Utilização e manuseamento da ferramenta a bateria

• Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias.
• Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.
• Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio.
• Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxagúe imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele.
• Não utilize uma bateria danificada ou modificada. Baterias danificadas ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos.
• Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130 °C (265 °F) podem provocar uma explosão.
• Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio.

Manutenção

A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta se mantenha.
- Nunca faça a manutenção de baterias danificadas. Qualquer manutenção de baterias só deverá ser realizada pelo fabricante ou serviços de assistência técnica autorizados.

2.2 Utilização e manutenção de baterias

• Tenha em atenção as seguintes indicações de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões.
  ▶ Utilize baterias somente se estiverem em perfeitas condições técnicas.
• Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos!
  As baterias não devem, em caso algum, ser modificadas ou manipuladas!
  As baterias não podem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas.
• Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos.
• Nunca utilize baterias recicladas ou reparadas.

HILTI

- Nunca utilize a bateria ou uma ferramenta eléctrica a bateria como ferramenta de percussão. - Nunca expor as baterias à radiação solar directa, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões.

- Não toque nos pólos da bateria com os dedos, ferramentas, jóias ou outros objectos condutores da electricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos.

Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques eléctricos, queimaduras, incêndio e explosões.

Utilize apenas carregadores e ferramentas eléctricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respectivos manuais de instruções.

- Nunca utilize nem guarde a bateria em ambientes potencialmente explosivos.

Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais inflamáveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".

Observe as regras específicas aplicáveis ao transporte, à armazenagem e à utilização de baterias de iões de lítio. → Página 81

Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontra efectuando a leitura do código QR na parte final deste manual de instruções.

3 Descrição

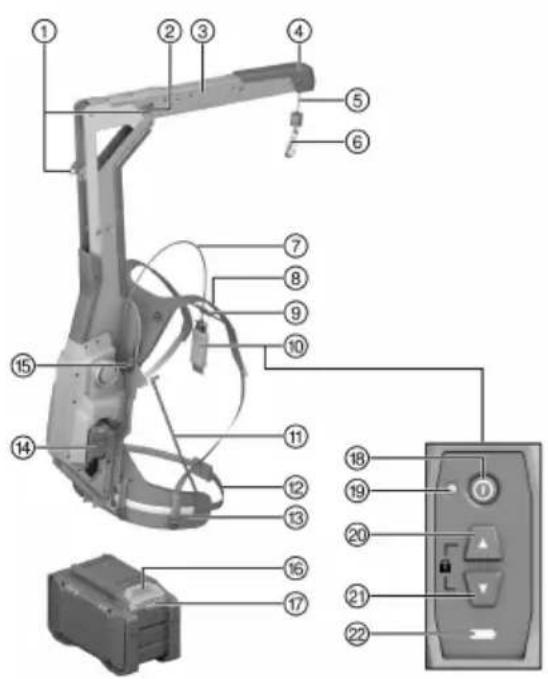

3.1 Vista geral do produto

① Posição de engate do braço portador
② Botão de destravamento do braço portador
③ Braço portador
④ Amortecedor de embate
⑤ Cabo portador
⑥ Gancho
⑦ Cabo para controlo remoto
⑧ Precinta de ombro
⑨ Cinto peitoral
⑩ Controlo remoto
⑪ Escora de apoio
⑫ Ajuste do comprimento do cinto subabdominal
⑬ Cinto subabdominal
⑭ Bateria
⑮ Ajuste em altura
⑯ Botão de destravamento da bateria
⑰ Indicação de estado da bateria
⑱ Tecla Ligar/Desligar
⑲ Indicador de funcionamento LED (verde)
⑳ Tecla Para cima
⑳ Tecla Para baixo
⑳ Indicador do estado de carga da bateria

3.2 Utilização conforme a finalidade projectada

O produto descrito é um meio de elevação a bateria. Foi concebido para suportar martelos combinados SDS-max Hilti, bem como martelos demolidores e pneumáticos.

- Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.

- Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela no final deste manual de instruções.

3.3 Incluído no fornecimento

Dispositivo de elevação, suporte para ferramenta eléctrica, manual de instruções

Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group

3.4 Indicadores LED do controlo remoto

Estado Significado
Indicador de funcionamento LED sempre aceso verde	a• O produto está ligado.• O cabo portador está desbloqueado.
Indicador de funcionamento LED pisca a verde	• O produto está ligado.• O cabo portador está bloqueado.
Indicador de funcionamento LED sempre aceso vermelho	aO produto tem uma falha temporária. Desligue e volte a ligar o produto.
Indicador de funcionamento LED não está aceso	O produto está desligado.
Indicador do estado de carga está sempre aceso amarelo	a: estado de carga das baterias inseridas é inferior a 25%.

3.5 Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.

3.5.1 Indicações relativas ao estado de carga e mensagens de erro

AVISO

Risco de ferimentos devido à queda da bateria!

Com a bateria encaixada, depois de pressionar o botão de destravamento, certifique-se de que volta a encaixar a bateria correctamente no produto utilizado.

Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como, possíveis avarias são apresentados de forma permanente, enquanto o produto conectado estiver ligado.

Estado Significado
Quatro (4) LEDs estão sempre acesos a verde	Estado de carga: 100% a 71%
Três (3) LEDs estão sempre acesos a verde	Estado de carga: 70% a 51%
Dois (2) LEDs estão sempre acesos a verde	Estado de carga: 50% a 26%
Um (1) LED está sempre aceso a verde	Estado de carga: 25% a 10%
Um (1) LED pisca lentamente a verde	Estado de carga: < 10%
Um (1) LED pisca rapidamente a verde	A bateria de iões de lítio está completamente descarregada. Carregue a bateria.Se o LED ainda estiver a piscar rapidamente depois de carregar a bateria, contacte o Centro de Assistência Técnica Hilti.
Um (1) LED pisca rapidamente a amarelo	A bateria de iões de lítio ou o produto associado estão sobrecarregados, demasiado quentes, demasiado frios ou existe alguma outra falha.O produto e a bateria devem ser utilizados à temperatura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utilizado.Se a mensagem persistir, contacte o Centro de Assistência Técnica Hilti.
Um (1) LED acende-se a amarelo A bateria de iões de lítio e o produto a ela ligado não são compatíveis. Contacte a Assistência Técnica Hilti.
Um (1) LED pisca rapidamente a vermelho A bateria de iões de lítio está bloqueada e não pode continuar a ser utilizada. Contacte a Assistência Técnica Hilti.

3.5.2 Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc.

Estado Significado
Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a verde.	ão bateria pode continuar a ser utilizada.
Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED pisca rapidamente a amarelo.	Não foi possível concluir a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Técnica Hilti.
Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a vermelho.	se um produto conectado ainda puder ser utilizado, a capacidade restante da bateria é inferior a 50%.Se um produto conectado já não puder ser utilizado, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti.

Peso sem bateria	7,75 kg
Peso admissível da ferramenta eléctrica pendurada, incluindo acessórios	6 kg ... 17 kg
Temperatura ambiente durante o funcionamento	-17 °C ... 60 °C
Temperatura de armazenagem	-20 °C ... 70 °C

4.1 Bateria

Tensão de serviço da bateria	21,6 V
Peso da bateria	Consultar o fim deste manual de instruções
Temperatura ambiente durante o funcionamento	-17 °C ... 60 °C
Temperatura de armazenagem	-20 °C ... 40 °C
Temperatura da bateria no início do carregamento	-10 °C ... 45 °C

4.2 Informação sobre ruído conforme a norma EN 62841-1:2015, AC:2015

Os valores de pressão acústica indicados nestas instruções foram medidos em conformidade com um processo de medição normalizado, podendo ser utilizados para a intercomparação de ferramentas eléctricas. Estes valores são também apropriados para uma estimativa preliminar das exposições.

Os dados indicados representam as aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes dos indicados ou manutenção insuficiente, os dados podem diferir. Isso pode aumentar notoriamente as exposições durante todo o período de trabalho.

Para uma avaliação exacta das exposições, também se devem considerar os períodos durante os quais a ferramenta eléctrica está desligada ou, embora ligada, não esteja de facto a ser utilizada. Isso pode reduzir notoriamente as exposições durante todo o período de trabalho.

Defina medidas de segurança adicionais para protecção do operador contra a acção do ruído, como, por exemplo: manutenção da ferramenta eléctrica e dos acessórios, medidas para manter as mãos quentes, organização dos processos de trabalho.

Informação sobre o ruído

Nível de emissão sonora _WA (L)	83 dB(A)
Incerteza para nível de emissão sonora _WA (K)	3 dB(A)
Nível de pressão da emissão sonora _A (L)	72 dB(A)
Incerteza para nível de pressão da emissão sonora _A (K)	3 dB(A)

5 Preparação do local de trabalho

AVISO

Risco de ferimentos devido a arranque involuntário!

• Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado.
• Remova a bateria, antes de efectuar ajustes na ferramenta ou substituir acessórios.

Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

5.1 Carregar a bateria

1. Antes de carregar, leia o manual de instruções do carregador.
2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos.
3. Carregue a bateria num carregador aprovado. → Página 74

5.2 Colocar a bateria

AVISO

Risco de ferimentos devido a curto-circuito ou queda da bateria!

• Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos.

• Certifique-se de que a bateria engata sempre correctamente.

• A bateria deve ser completamente carregada antes da primeira utilização.

• Introduza a bateria no produto até engatar de forma audível.
• Verifique se a bateria está correctamente encaixada.

5.3 Retirar a bateria

1. Pressione o botão de destravamento da bateria.
2. Puxe a bateria para fora do produto.

Leia o manual de instruções do suporte!

1. Enrole a fita preta à volta do punho preto da ferramenta eléctrica.
   Utilize, se necessário, o espaçador para não bloquear o interruptor on/off da ferramenta eléctrica.
2. Engate o gancho do cinto no laço do suporte e aperte o cinto.

HILTI

1. Enrole, em seguida, a ponta solta do cinto à volta do cinto esticado, para que a ponta do cinto não o incomodar enquanto trabalho.
2. Enrole o cinto vermelho à volta da carcaça vermelha do motor da ferramenta eléctrica.
3. Engate o gancho do cinto no laço do suporte e aperte o cinto.
4. Enrole, em seguida, a ponta solta do cinto à volta do cinto esticado, para que a ponta do cinto não o incomodar enquanto trabalho ou fique presa na ferramenta utilizada.

5.5 Desdobrar o braço portador 2

! AVISO

Risco de ferimentos ao desdobrar/recolher o braço portador. Risco de esmagamento dos dedos pelo braço portador ou pelo cabo ao subir para a posição final.

▶ Use luvas de protecção ao desdobrar/recolher o braço portador.
- Desligue o produto antes de retirar dobrar o braço portador.
- Solte ferramentas eléctricas penduradas e/ou os respectivos suportes antes de desdobrar/recolher o braço portador.
- Certifique-se de que há espaço suficiente à volta antes de desdobrar/recolher o braço portador.

AVISO

Risco de ferimentos devido a braço portador não trancado. Movimento incontrolado do braço portador e da ferramenta eléctrica pendurada.

• Certifique-se de que o braço portador está trancado correctamente, antes de ligar e utilizar o produto.
  Se não for possível trancar correctamente o braço portador, o produto não deve ser utilizado.

• Pressione de ambos os lados os botões de destravamento do braço portador.

• Rode o braço portador 270° para a frente.
• Certifique-se de que o braço portador engata em segurança na posição de engate em ambos os lados.

6 Utilização

Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

6.1 Colocar

6.1.1 Ajustar a altura €

Para ajustar a altura, o EXO-T-22 tem de ser pousado.

1. Desenrosque as porcas de orelhas do ajuste de altura.
2. Ajuste a altura pretendida.
3. Enrosque as porcas de orelhas do ajuste de altura.
4. Certifique-se de que a altura está ajustada da mesma forma em ambos os lados.

1. Coloque o produto como se fosse uma mochila. Enfie os braços através das precintas de ombro e coloque-as sobre os ombros.
2. Feche o fecho de pressão do cinto subabdominal.
3. Posicione o cinto subabdominal.

- O cinto subabdominal deve estar posicionado acima do músculo glúteo ao nível da bacia.

- O cinto subabdominal não deve escorregar durante a utilização.

1. Ajuste a largura do cinto subabdominal.

▶ Incline as fivelas de deslize, para afrouxar o cinto subabdominal.
- Puxe ambas as pontas do cinto subabdominal para a frente, para o esticar.

1. Posicione as pontas do cinto subabdominal nos respectivos suportes.

2. Feche o fecho de pressão do cinto peitoral.

3. Ajuste a altura e a largura do cinto peitoral.

4. Feche o fecho de pressão do cinto peitoral.

5. Ajuste a altura e a largura do cinto peitoral.

6. Ajuste as precintas de ombro. Puxe as pontas das precintas para baixo a fim de esticar as precintas de ombro. Para afrouxar as precintas de ombro, incline a fivela de deslize.

O cinto subabdominal não deve ser puxado para cima ao levantar os braços. Se o cinto subabdominal alterar a sua posição, deve afrouxar as precintas de ombro.

6.2 Ligar / desligar

1. Pressione a tecla Ligar/Desligar no controlo remoto para ligar o produto.

- O indicador de funcionamento LED está sempre aceso a verde.

Se o cabo portador não estiver na posição final, é completamente enrolado após a ligação. Se uma carga devido a uma ferramenta eléctrica pendurada for detectada, este processo para e o cabo portador fica parado após um breve movimento.

1. Pressione novamente a tecla Ligar/Desligar no controlo remoto para desligar o produto.

▶ O indicador de funcionamento LED apaga-se.

1. Monte o suporte à ferramenta eléctrica. → Página 77
2. Ligue o produto. → Página 79
3. Se a seguinte condição estiver cumprida, execute adicionalmente esta acção:

Condições: A ferramenta eléctrica a pendurar está pousada no chão ou noutra base sólida.

- Desenrole suficiente cabo portador com a tecla Para baixo do EXO-T-22 para pendurar a ferramenta eléctrica, sem ter de pegar nela. Em alternativa, puxe o mosquetão lentamente para baixo, de modo a desenrolar o cabo portador.

Respeite o comprimento máximo do cabo portador.

• Engate o gancho do EXO-T-22 num dos dois olhais do suporte.
• Pressione a tecla Para cima. Não apoie a subida manualmente.

▶ A ferramenta eléctrica pendurada é levantada.

• O peso da ferramenta eléctrica pendurada é detectado automaticamente e inicializado.
  Se o utilizador intervier demasiado cedo ao puxar ou elevar, o peso não será inicializado correctamente a ferramenta eléctrica pendurada pode baixar ou ser levantada automaticamente.

A ferramenta eléctrica deve ficar pendurada o mais horizontalmente possível com todos os acessórios e ferramentas de trabalho. Se a ferramenta eléctrica pendurada ficar demasiado inclinada de um dos lados, utilize o outro olhal do suporte. O peso da ferramenta eléctrica pendurada tem depois de ser reinicializado.

1. Se a seguinte condição estiver cumprida, execute adicionalmente esta acção:

Condições: A ferramenta eléctrica a pendurar deve ser pendurada em suspensão livre.

- Desenrole com a tecla Para baixo o comprimento pretendido do cabo portador.

Observe um trajecto de queda suficiente de, pelo menos, 15 cm por baixo da ferramenta eléctrica pendurada.

- Engate o gancho do EXO-T-22 num dos dois olhais do suporte.

HILTI

• Deixe cair a ferramenta abruptamente. O EXO-T-22 detecta a aceleração brusca e para a ferramenta eléctrica pendurada após um trajecto de queda de alguns centímetros.
• Deixe a ferramenta eléctrica pendurada suspensa durante aprox. 2 segundos à altura pretendida.
• O peso da ferramenta eléctrica pendurada é detectado automaticamente e inicializado.
  Se o utilizador intervier demasiado cedo ao puxar ou elevar, o peso não será inicializado correctamente a ferramentaeléctricapendurada pode baixar ou ser levantada automaticamente.
• Pressione a tecla Para cima ou Para baixo caso a ferramenta eléctrica pendurada não tenha sido inicializada correctamente.

Também pode bloquear o cabo antes de pendurar a ferramenta eléctrica. A ferramenta eléctrica fica então pendurada a uma altura constante. Pressione, em seguida, a tecla Para cima ou Para baixo. Isto movimenta a ferramenta eléctrica pendurada e, ao mesmo tempo, detecta e inicializa o seu peso.

A ferramenta eléctrica deve ficar pendurada o mais horizontalmente possível com todos os acessórios e ferramentas de trabalho. Se a ferramenta eléctrica pendurada ficar demasiado inclinada de um dos lados, utilize o outro olhal do suporte. O peso da ferramenta eléctrica pendurada tem depois de ser reinicializado.

6.4 Trabalhar com o EXO-T-22

Quando o EXO-T-22 tiver detectado e inicializado o peso da ferramenta eléctrica pendurada, a ferramenta eléctrica é sempre mantida na altura para a qual moveu a ferramenta eléctrica.

1. Para mover a ferramenta eléctrica pendurada para cima, levante-a ligeiramente.

2. O EXO-T-22 detecta a redução de peso e puxa o cabo portador para cima juntamente com a ferramenta eléctrica.

3. Para mover a ferramenta eléctrica pendurada para baixo, empurre-a suavemente para baixo.
   ▶ O EXO-T-22 detecta o aumento de peso e desenrola lentamente o cabo portador.
4. Para parar o movimento, deixe de exercer qualquer força vertical sobre a ferramenta eléctrica pendurada.
5. Para impedir que o cabo portador é enrolado ou desenrolado, pressione e segure simultaneamente as teclas Para cima e Para baixo.

▶ O indicador de funcionamento LED pisca a verde.
▶ O cabo portador será bloqueado.

1. Para desbloquear o cabo portador, pressione a tecla Para cima ou Para baixo.

2. O indicador de funcionamento LED está sempre aceso a verde.
   ▶ O cabo portador será desbloqueado.

Se a ferramenta eléctrica pendurada só puder ser movida para cima e para baixo com maior resistência, o peso da ferramenta eléctrica pendurada deve ser reinicializado. Para o efeito, mova brevemente a ferramenta eléctrica pendurada para cima ou para baixo com a tecla Para cima ou Para baixo e, em seguida, deixe a ferramenta eléctrica pendurada durante 2 segundos. O peso é reinicializado e a resistência ao movimento é novamente baixada.

6.5 Desengatar a ferramenta eléctrica

CUIDADO

Risco de ferimentos devido a movimento inesperado do cabo portador. Ferimento e/ou dano devido à subida ou queda da ferramenta eléctrica pendurada.

Bloqueie sempre o cabo portador, antes de desengatar a ferramenta eléctrica pendurada.

1. Baixe a ferramenta eléctrica pendurada até que esta fique apoiada no chão ou noutra superfície estável.

Também pode retirar a ferramenta eléctrica em suspensão livre.

1. Pressione e segure simultaneamente as teclas Para cima e Para baixo para bloquear o movimento do cabo portador.

▶ O indicador de funcionamento LED pisca a verde.
▶ O cabo portador será bloqueado.

1. Enrole completamente o cabo portador premindo a tecla Para cima.
2. Desligue o produto.
3. Incline as fivelas de deslize das precintas de ombro para as afrouxar.
4. Abra o fecho de pressão do cinto peitoral.
5. Abra o fecho de pressão do cinto subabdominal.
6. Pouse o produto como se fosse uma mochila.

7 Conservação e manutenção

AVISO

Risco de lesão com a bateria encaixada!

- Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção!

Conservação do produto

• Remova sujidade persistente com cuidado.
• Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
• Utilize um pano limpo e seco, para limpar os contactos do produto.

Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.
• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva).
  Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.
• Mantenha a bateria sem resíduos de óleo e massa consistente externos. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.
  Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica.
• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

Manutenção

• Verifique, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.
• Não opere o produto se existirem danos e/ou perturbações de funcionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.
• Após os trabalhos de conservação e manutenção, aplique todos os dispositivos de protecção e verifique se funcionam correctamente.

Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group

8 Transporte e armazenamento de ferramentas a bateria e baterias

Transporte

CUIDADO

Arranque inadvertido durante o transporte!

• Transporte os seus produtos sempre sem as baterias colocadas!
• Retire a/as bateria(s).
• Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias,

para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias.

As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora.
- Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte.

Armazenamento

AVISO

Dano acidental devido a baterias com defeito ou a perderem líquido!

- Armazene os seus produtos sempre sem as baterias colocadas!

• Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características técnicas.
• Não guarde as baterias no carregador. Após o processo de carregamento, retire sempre a bateria do carregador.
• Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro.
• Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas.
• Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento.

8.1 Recolher o braço portador

AVISO

Risco de ferimentos ao desdobrar/recolher o braço portador. Risco de esmagamento dos dedos pelo braço portador ou pelo cabo ao subir para a posição final.

▶ Use luvas de protecção ao desdobrar/recolher o braço portador.
- Desligue o produto antes de retirar dobrar o braço portador.
- Solte ferramentas eléctricas penduradas e/ou os respectivos suportes antes de desdobrar/recolher o braço portador.
- Certifique-se de que há espaço suficiente à volta antes de desdobrar/recolher o braço portador.

Recolha o braço portador em caso de transporte e armazenamento.

1. Pressione de ambos os lados os botões de destravamento do braço portador.
2. Rode o braço portador 270° para trás.
3. Certifique-se de que o braço portador engata em segurança na posição de engate em ambos os lados.

9 Ajuda em caso de avarias

Sempre que ocorra uma avaria, observe a indicação de estado da bateria. Consultar capítulo Indicações da bateria de iões de lítio.

No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.

Avaria Causa possível	Solução
A ferramenta eléctrica pendurada desce lentamente/não ésegurada	Descarregar bateria	► Carregue a bateria. → Página 77
	Peso demasiado alto da ferra-menta eléctrica pendurada	► Respeite o peso máximo possível da ferramenta eléctrica pendurada, ver Características técnicas. → Página 76
	A bateria foi retirada durante o funcionamento.	► Coloque a bateria.
		► Ligue o produto. → Página 79
		► Pressione a tecla Para cima para reinicializar a ferramenta eléctrica pendurada. Deixe a ferramenta eléctrica pen-durada durante 2 segundos. → Página 79
Avaria Causa possível Solução
A ferramenta eléctrica pendurada desce lentamente/não é segurada	O peso da ferramenta eléctrica pendurada não foi inicializado cor- rectamente ou a ferramenta eléctrica foi movida com a mão du-rante a inicialização.	▸ Pressione a tecla Para cima para reinicializar a ferramenta eléctrica pendurada. Deixe a ferramenta eléctrica pen-durada durante 2 segundos. → Página 79
O cabo portador reage com atraso temporal, quando a ferramenta eléctrica pendurada é levantada.	O peso da ferramenta eléctrica pendurada não foi inicializado cor- rectamente ou a ferramenta eléctrica foi movida com a mão du-rante a inicialização.	▸ Pressione a tecla Para cima para reinicializar a ferramenta eléctrica pendurada. Deixe a ferramenta eléctrica pen-durada durante 2 segundos. → Página 79
	Peso demasiado baixo da ferra- menta eléctrica pendurada	▸ Respeite o peso mínimo possível da ferramenta eléctrica pendurada, ver Características técnicas. → Página 76
A ferramenta eléctrica pendurada não pode ser movimen-tada.	O cabo portador está bloqueado.	▸ Para desbloquear o cabo portador, pressione a tecla Para cima ou Para baixo.
A bateria não encaixa com "clique" audível.	Patilha de fixação suja na bateria.	▸ Limpe a patilha de fixação e encaixe a bateria.
O indicador de funcionamento LED está sempre aceso a vermelho.	O produto tem uma falha temporária.	▸ Desligue e volte a ligar o produto.
Os LEDs da bateria não indi-cam nada	-Bateria avariada ▶ Dirija-se ao Centro de Assistên-cia Técnica Hilti.

10 Reciclagem

AVISO

Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos.

• Não envie quaisquer baterias danificadas!
  Para evitar curto-circuitos, cubra as conexões com um material não condutor.
• Elimine as baterias de modo a mantê-las longe do alcance das crianças.
  ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.

Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.

- Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico!

11 Garantia do fabricante

Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local.

12 Mais informações

Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual/?id=2375781

Também pode encontrar esta hiperligação no final do manual de instruções sob a forma de código QR.
