BRUKSANVISNING EXO-T-22 HILTI

Følgende symboler anvendes på illustrationer:

① Låst position støttearm

② Frigøringsknap støttearm

③ Støttearm

④ Støddæmper

⑤ Bærewire

⑥ Krog

5.3 Fjernelse af batteri

6.1.2 Iføring 4, 5, 6, 7, 8, 9

▶ LED-driftsindikatoren blinker grønt.
▶ Bærewiren låses.

1. Tryk på knappen Op eller Ned for at låse bærewiren op.

▶ LED-driftsindikatoren lyser konstant grønt.

▶ Bærewiren låses op.

▶ LED-driftsindikatoren blinker grønt.
▶ Bærewiren låses.

7 Rengøring og vedligeholdelse

ADVARSEL

Fare for personskader ved isat batteri!

Klap støttearmen ind før transport og opbevaring.

Hantering av återvinningsbara material

3.5.2 Visning av batteristatus

5.1 Laddning av batteri

Oavsiktlig start under transport. !

Original bruksanvisning

1 Informasjon om bruksanvisningen

1.1 Om denne bruksanvisningen

• Det er viktig at bruksanvisningen leses før produktet brukes for første gang. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk.
• Følg sikkerhetsanvisningene og advarslene i denne bruksanvisningen og på produktet.
• Oppbevar alltid bruksanvisningen sammen med produktet, og sørg for at bruksanvisningen alltid følger med hvis produktet overtas av andre personer.

1.2 Symbolforklaring

Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord brukes:

FARE

FARE!

For en umiddelbart truende fare som kan føre til alvorlige personskader eller død.

ADVARSEL

ADVARSEL!

- Varsler en mulig fare som kan føre til alvorlige personskader eller død.

FORSIKTIG

FORSIKTIG !

- Varsler om en mulig farlig situasjon som kan føre til personskade eller materiell skade.

1.2.2 Symboler i bruksanvisningen

Følgende symboler benyttes i denne bruksanvisningen:

Følg bruksanvisningen

Bruksanvisninger og andre nyttige opplysninger

1.2.3 Symboler i illustrasjoner

Følgende symboler brukes i illustrasjonene:

2	Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
3	Nummereringen angir rekkefølgen for arbeidstrinnene på bildet og kan avvike fra arbeidstrinnene i teksten.
11	Posisjonsnumrene brukes i illustrasjonen Oversikt og henviser til numrene på teksten i avsnittet Produktoversikt.
	Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet.

1.3 Produktavhengige symboler

	Produktet støtter NFC-teknologi som er kompatibel med iOS- og Android-plattformer.
	Holder EXO-T-22 L-shaped
	Holder EXO-T-22 I-shaped
	Li-ion-batteri
	Bruk aldri batteriet som slagverktøy.
	Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på annen måte.

1.4 Produktinformasjon

HILSTI -produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller det benyttes feil.

- Skriv inn serienummeret i tabellen nedenfor. Du trenger produktspesifikasjonene ved henvendelser til Hiltis representant eller servicesenter.

Produktopplysninger

Løfteinnretning EXO-T-22
Generasjon 01
Serienummer

1.5 Samsvarserklæring

Produsenten erklærer under sitt eneansvar at produktet som er beskrevet her, oppfyller kravene i gjeldende lovgivning og er i samsvar med gjeldende standarder. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen.

Den tekniske dokumentasjonen er lagret her:

ADVARSEL Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og tekniske data som produktet er utstyrt med. Manglende overholdelse av instruksjonene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Overhold alle sikkerhetsanvisninger og instruksjoner i hele bruksperioden.

Følg i alle tilfeller bruksanvisningen for det påhengte elektroverktøyet.

Sikkerhet på arbeidsplassen

• Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker.
  Ikke bruk produktet i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
• Hold barn og andre personer på sikker avstand mens produktet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over produktet.
  Når du har på produktet må du være oppmerksom på omgivelsene og forsikre deg om at ingen personer oppholder seg i nærheten. Du kan forårsake materielle og personskader med utkragerarmen.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig frem under arbeidet med et elektroverktøy. Ikke bruk elektroverktøy hvis du er trøtt eller påvirket narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan være nok til å forårsake alvorlige personskader.
- Unngå utilsiktet start. Kontroller at produktet er slått av før du kobler til batteriet, tar det på eller bærer det. Manglende overholdelse kan føre til uhell.
- Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Sørg for at du står sikkert ved bruk av det påhengte elektroverktøyet. Du kan miste balansen ved et plutselig gjennombrudd!
Vær til enhver tid beredt til å bære vekten av det festede elektroverktøyet. I uheldige tilfeller kan vaieren ryke eller motoren/bremsen svikte slik at du mister balansen.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Ha på vernesko, hjelm og øyevern ved all bruk av produktet. Supplier ditt personlige verneutstyr med alt hva det påhengte elektroverktøyet krever (f.eks. hørselsvern, støvmaske).
Følg anvisningene for å ta på produktet på riktig måte. Fest alle reimer. Hvis du ikke tar på reimene riktig, kan vekten som skal bæres ikke avledes slik den skal og dermed føre til personskader.
Ikke føl deg for trygg og ikke bryt sikkerhetsreglene for elektroverktøy, heller ikke når du etter lang tids bruk er blitt fortrolig med elektroverktøyet. Et øyeblikks uaktsomhet kan føre til alvorlige personskader.
Ta av produktet når du ikke skal bruke det eller vil ha en pause. Det kan føre til ulykker og personskader hvis man har på produktet unødig.
Ta av produktet hvis du merker sterke ryggsmerter. Overdreven bruk kan føre til fysiske skader.
- Ikke bruk produktet sammen med en fallsikringssele.
- Ikke arbeid med produktet i nærheten av stup.

Bruk og håndtering av produktet

• Hold alltid elektroverktøyet fast med begge hendene på de tilhørende håndtakene. Sørg for at armene er i en stilling der du kan fange opp rekylkraften.
  Ikke bruk produktet hvis bryteren er defekt. Et produkt som ikke lenger kan slås av eller på, er farlig og må repareres.
  Plei produktet med omhu. Kontroller at bevegelige deler fungerer feilfritt og ikke sitter i klem, og om deler er brukket eller skadet, slik at dette svekker produktets funksjon. Få skadde deler reparert før bruk av produktet. Mange ulykker skyldes dårlig vedlikeholdte produkter.
  Fjern batteriet før du foretar innstillinger, skifter tilbehørsdeler eller legger vekk produktet. Disse tiltakene forhindrer utilsiktet start av elektroverktøyet.
• Bruk produktet og tilbehøret bare når det er i teknisk feilfri stand.
• Ikke foreta manipulering eller endring av produktet eller tilbehør.
  Fare for personskade på grunn av verktøy og/eller tilbehør som faller ned. Kontroller at batteri og montert tilbehør er godt festet før arbeidet påbegynnes.
  Fare for personskade på grunn av elektroverktøy som faller ned. Kontroller at det påhengte elektroverktøyet er forsvarlig festet før arbeidet påbegynnes.
  Ikke overskrid den tillatte vekten (se tekniske data) for påhengte elektroverktøy.
  Ikke rull ut mer vaier enn fra utkragerarmen til gulvet. Hvis du ruller ut mer vaier, vil den på et eller annet tidspunkt bli rullet opp igjen i motsatt retning. Hvis et elektroverktøy henges på i denne tilstanden, kan EXO-T-22 ikke holde det.
• Bruk elektroverktøy, tilbehør, arbeidsverktøy osv. i overensstemmelse med denne anvisningen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
• Ikke bruk produktet til å løfte last.
  Ikke heng gjenstander på produktet. Bruk produktet bare som løftehjelp for elektroverktøy.
  Ikke heng elektroverktøy på produktet som ikke er omtalt i kapittelet Forskriftsmessig bruk.
• Ikke bruk produktet i regn.
  Ikke arbeid i trange områder. Unngå kontakt med hindringer eller vegger.
  Ikke bruk produktet i høyspenningsområder eller i nærheten av eksplosive områder.

Bruk og behandling av det batteridrevne elektroverktøyet

- Benytt kun ladere som er anbefalt av produsenten när du skal lade batteriene. Det oppstår brannfare hvis det benyttes andre batterier i en lader enn dem laderen er egnet for.

• Bruk bare batterier som er beregnet på de forskjellige elektroverktøyene. Bruk av andre batterier kan medføre personskader og brannfare.
• Unngå å oppbevare batterier som ikke brukes i nærheten av binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan forårsake kortslutning av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
  Ved feil bruk kan væske lekke ut av batteriet. Unngå kontakt med denne væsken. I tilfelle kontakt ved et uhell, må du skylle med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som lekker ut kan føre til hudirritasjoner eller forbrenninger.
  Ikke bruk batterier som er skadet eller modifisert. Skadde eller modifiserte batterier kan oppføre seg uforutsigbart og forårsake brann, eksplosjon eller personskade.
  Ikke utsett batteriet for åpen ild eller høye temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan forårsake eksplosjon.
  Følg alle anvisningene for lading, og lad aldri batteriet eller det batteridrevne verktøyet utenfor temperaturområdet som er angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke brannfaren.

Service

• Elektroverktøyet må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
  ▶ Vedlikehold ikke skadde batterier. Alt vedlikehold på batterier skal utføres av produsenten eller et godkjent serviceverksted.

2.2 Aktsom håndtering og bruk av batterier

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier.
Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.
▶ Bruk kun batterier i teknisk feilfri stand.
▶ Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
- Batterier må under ingen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C (176 °F) eller brennes.
Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadd på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
- Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.
Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.
Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosjoner.
- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.
- Ikke bruk eller oppbevar batteriet i eksplosjonsfarlige omgivelser.
Hvis batteriet er for varmt til at du kan ta på det, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".

Ta hensyn til spesielle retningslinjer som gjelderfortransport, lagring og bruk av litium-ion-batterier. → Side 134

Les informasjonen om sikkerhet og bruk av Hilti li-ion-batterier, som du finner ved å skanne QR-koden bakerst i denne bruksanvisningen.

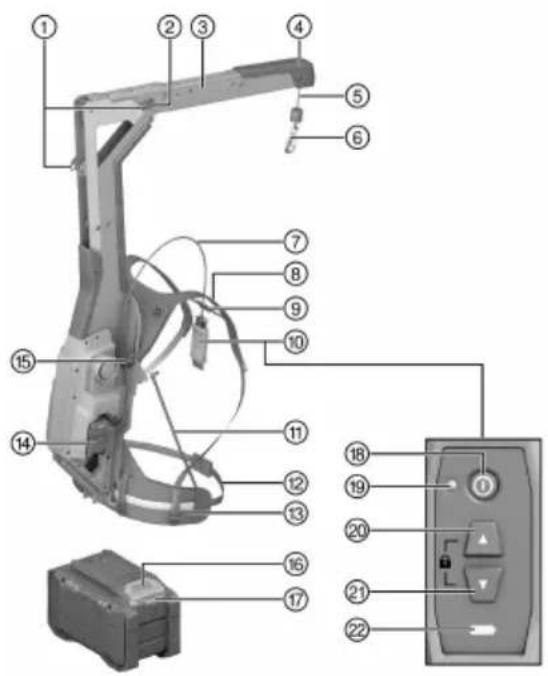

3.1 Produktoversikt

① Låseposisjon utkragerarm
② Utløserknapp utkragerarm
③ Utkragerarm
④ Støtdemper
⑤ Bærevaier
⑥ Krok
⑦ Kabel til fjernkontroll
⑧ Skulderreim
⑨ Brystreim
⑩ Fjernkontroll
⑪ Støttestag
⑫ Lengdeinnstilling hoftebelte
⑬ Hoftebelte
⑭ Batteri
⑮ Høydejustering
⑯ Utløserknapp for batteri
⑰ Statusindikator for batteri
⑱ Av/på-knapp
⑲ LED-driftsindikator (grønn)
⑳ Opp-knapp
⑳ Ned-knapp
②2 Ladetilstandsindikator for batteri

3.2 Forskriftsmessig bruk

Det beskrevne produktet er en batteridrevet, aktiv løftehjelp. Den beregnet på å holde Hilti SDS-max kombihammere samt meisel- og brytehammere.

• Til dette produktet må det bare benyttes Hilti Nuron li-ion-batterier i serien B 22. For optimal ytelse anbefaler Hilti å benytte batteriene som er angitt i tabellen på slutten av denne bruksanvisningen til produktet.
• Til disse batteriene må det bare benyttes Hilti-ladere i seriene som er står oppført i tabellen bakerst i denne bruksanvisningen.

Løfteinnretning, holder for elektroverktøy, bruksanvisning

I tillegg finner du godkjente systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group

3.4 LED-indikatorer fjernkontroll

Fare for personskader på grunn av batteri som faller ned!

Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.

For å få frem en av følgende indikatorer trykker du kort på batteriets utløserknapp.

For å sjekke tilstanden til batteriet holder du utløserknappen inne i over tre sekunder. Systemet registrerer ikke mulige funksjonsfeil på batteriet som følge av skjødesløs bruk, som f.eks. at det er mistet ned, er påført hull eller skader forårsaket av eksterne varmekilder osv.

Tilstand Betydning
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant grønt.	Batteriet kan brukes videre.
Alle LED-ene lyser som løpelys og deretter blinke én (1) LED raskt gult.	Kartlegging av batteriets tilstand kunne ikke fullføres. Gjenta prosedyren eller kontakt Hilti service.
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant rødt.	Hvis et tilkoblet produkt fortsatt kan brukes, er den gjenværende batterikapasiteten under 50 %.Hvis et tilkoblet produkt ikke lenger kan brukes, er batteriets levetid over og batteriet må skiftes ut. Kontakt Hilti service.

4 Tekniske data

Vekt uten batteri	7,75 kg
Tillatt vekt av påhengt elektroverktøy med tilbehør	6 kg ... 17 kg
Omgivelsestemperatur under drift	-17 °C ... 60 °C
Lagringstemperatur	-20 °C ... 70 °C

4.1 Batteri

Batteriets driftsspenning	21,6 V
Vekt batteri	Se bakerst i bruksanvisningen
Omgivelsestemperatur under drift	-17 °C ... 60 °C
Lagringstemperatur	-20 °C ... 40 °C
Batteritemperatur ved ladestart	-10 °C ... 45 °C

4.2 Støyinformasjon ifølge EN 62841-1:2015, AC:2015

Lydtrykkverdiene som er angitt i denne bruksanvisningen, er målt i samsvar med en normert målemetode og kan brukes til sammenligning av elektroverktøy. De egner seg også til en foreløpig vurdering av eksponeringene.

De angitte dataene representerer de viktigste bruksområdene for elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med avvikende innsatsverktøy eller med utilstrekkelig vedlikehold, kan dataene avvike. Dette kan øke eksponeringene betraktelig gjennom hele arbeidsperioden.

For å få en nøyaktig vurdering av eksponeringene må manogså ta hensyn til tidsrommene da elektroverktøyet er slått av eller er i gang, men ikke i bruk. Dette kan redusere eksponeringene betraktelig gjennom hele arbeidsperioden.

Fastsett ekstra sikkerhetstiltak for å beskytte operatøren mot effekten av støy, for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisering av arbeidsprosesser.

Støyinformasjon

Lydeffektnivå ( I_WA )	83 dB(A)
Usikkerhet lydeffektnivå ( K_VA )	3 dB(A)
Lydtrykknivå ( I_PA )	72 dB(A)
Usikkerhet lydtrykknivå ( K_A )	3 dB(A)

5 Klargjøring til arbeidet

ADVARSEL

Fare for personskader på grunn av utilsiktet start!

Før batteriet settes i, må det kontrolleres at det tilhørende produktet er slått av.
Fjern batteriet før du foretar maskininnstillinger eller skifter tilbehørsdeler.

Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet.

5.1 Lade batteriet

1. Les bruksanvisningen for laderen før lading.
2. Kontaktene på batteriet og laderen må være rene og tørre.
3. Lad opp batteriet i en godkjent lader. → Side 128

5.2 Sette i batteri

ADVARSEL

Fare for personskader på grunn av kortslutning eller ved at batteriet faller ned!

Forsikre deg om at det ikke er fremmedlegemer ved kontaktene på batteriet og kontaktene på produktet før du setter batteriet inn i maskinen.
- Kontroller at batteriet alltid går riktig i inngrep.

1. Lad batteriet helt opp før første gangs bruk.
2. Skyv batteriet inn i produktet til det klikker hørbart på plass.
3. Kontroller at batteriet sitter godt fast.

5.3 Ta ut batteri

1. Trykk på batteriets opplåsingsknapp.
2. Trekk batteriet ut av produktet.

5.4 Montere holder for elektroverktøy

FORSIKTIG

Fare på grunn av tildekket ventilasjonsåpning. Hvis ventilasjonsåpninger er tildekket, kan elektroverktøyet bli overopphetet, noe som kan føre til forbrenninger og skader på elektroverktøyet.

▶ Dekk aldri til ventilasjonsåpningene på elektroverktøyet.

Hilti tilbyr forskjellige holdere for elektroverktøyene som skal henges på. Bruk en passende holder som samsvarer med formen på elektroverktøyet.

Les bruksanvisningen til holderen!

1. Vikle det svarte båndet rundt det svarte håndtaket til elektroverktøyet.
2. Bruk om nødvendig avstandsholderen for ikke å blokkere kontrollbryteren på elektroverktøyet.
3. Hekt reimkroken inn i holderens hempe og stram reimen.
4. Vikle deretter den löse reimenden rundt den strammede reimen, slik at reimenden ikke er til hinder under arbeidet.
5. Vikle den røde reimen rundt det røde motorhuset til elektroverktøyet.
6. Hekt reimkroken inn i holderens hempe og stram reimen.
7. Vikle deretter den løse reimenden rundt den strammede reimen, slik at reimenden ikke er til hinder under arbeidet eller setter seg fast i innsatsverktøyet.

5.5 Folde ut utkragerarmen

ADVARSEL

Fare for personskader når utkragerarmen foldes. Fare for at fingrene kommer i klem med utkragerarmen eller når vaieren kjøres opp til endestillingen.

▶ Bruk vernehansker när du skal folde utkragerarmen.
- Slå av produktet før du folder utkragerarmen.
Ta av det påhengte elektroverktøyet og/eller holderen før du folder utkragerarmen.
▶ Pass på at det er tilstrekkelig plass i det omkringliggende området, før du folder utkragerarmen.

ADVARSEL

Fare for personskade hvis utkragerarmen ikke er låst. Utkragerarmen og det påhengte elektroverktøyet beveger seg ukontrollert.

Påse at utkragerarmen er riktig låst før du slår på og bruker produktet.
Hvis utkragerarmen ikke lar seg läse på riktig måte, må produktet ikke brukes.

1. Trykk på utkragerarmens utløserknapper på begge sider.
2. Sving utkragerarmen 270° forover.
3. Forsikre deg om at utkragerarmen går forsvarlig i låseposisjon på begge sider.

6 Betjening

Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet.

6.1 Ta på produktet

6.1.1 Stille inn høyde 3

For å tilpasse høyden, må du ta av EXO-T-22.

HILTI

1. Løs vingemutterne for høydeinnstilling.

2. Still inn ønsket høyde.

3. Trekk til vingemutterne for høydeinnstilling.

- Kontroller at høyden på begge sider er likt innstilt.

6.1.2 Ta på produktet 4, 5, 6, 7, 8, 9

1. Ta produktet på deg som en ryggsekk. Stikk armene gjennom skulderreimene, og plasser skulderreimene på skuldrene.

2. Lukk klipsläsen på hoftebeltet.

3. Plasser hoftebeltet.

4. Hoftebeltet skal sitte ovenfor setemuskelen på høyde med bekkenet.
   ▶ Hoftebeltet må ikke gli ned under bruk.

5. Tilpass lengden på hoftebeltet.

▶ Vipp opp beltespennene for å løse hoftebeltet.
- Trekk de to endene av hoftebeltet forover for å stramme beltet.

1. Plasser endene av hoftebeltet i belteholderne.

2. Lukk klipslåsen på brystreimen.

3. Tilpass høyden og lengden på brystreimen.

4. Juster skulderreimene. Trekk ned endene for å stramme skulderreimene. Vipp opp spennen for å slakke skulderreimene.

Når du løfter armene skal hoftebeltet ikke trekkes oppover. Hvis hoftebeltet endrer posisjon, må skulderreimene slakkes.

6.2 Slå på / av

1. Trykk på av/på-knappen på fjernkontrollen for å slå produktet på.

▶ LED-driftsindikatoren lyser konstant grønt.

Er ikke bærevaieren i endestillingen, rulles den helt opp etter at produktet er slått på. Hvis det registreres en belastning i form av et påhengt elektroverktøy, opphører denne prosessen og bærevaieren stopper opp etter en kort bevegelse.

1. Trykk på av/på-knappen på fjernkontrollen på nytt for å slå produktet av.

▶ LED-driftsindikatoren slukner.

6.3 Henge på elektroverktøy

1. Monter holderen på elektroverktøyet. → Side 131

2. Slå på produktet. → Side 132

3. Når betingelsen nedenfor er oppfylt, utfører du i tillegg denne handlingen:

Betingelser: Elektroverktøyet som skal henges på ligger på gulvet eller et annet fast underlag.

- Bruk knappen Ned til å rulle ut nok bærevaier fra EXO-T-22 til at du får hengt på elektroverktøyet uten å måtte ta det opp. Trekk alternativt karabinkroken langsomt nedover for å rulle ut bærevaier.

Ta hensyn til bærevaierens maksimale lengde.

▶ Hekt kroken til EXO-T-22 i en av holderens to løfteringer.

- Trykk på knappen Opp. Ikke understøtt løftet manuelt.

Det påhengte elektroverktøyet løftes.

La det påhengte elektroverktøyet henge fritt i ønsket høyde i ca. 2 sekunder.

• Vekten av det påhengte elektroverktøyet registreres og innlæres automatisk.
  Hvis brukeren griper for tidlig inn ved å trekke eller løfte, innlæres ikke vekten korrekt slik at det påhengte elektroverktøyet automatisk kan bli senket eller hevet.

Elektroverktøyet skal henge mest mulig vannrett med alt tilbehør og innsatsverktøy. Hvis det påhengte elektroverktøyet heller for mye i en retning, benytter du den andre løfteringen på holderen. Deretter må vekten av det påhengte elektroverktøyet innlæres på nytt.

1. Når betingelsen nedenfor er oppfylt, utfører du i tillegg denne handlingen:

Betingelser: Elektroverktøyet som skal henges på, skal henges på frittsvevende.

▶ Rull av ønsket bærevaierlengde med knappen Ned.

Sørg for at det er tilstrekkelig fallavstand på minst 15 cm under elektroverktøyet som skal henges på.

▶ Hekt kroken til EXO-T-22 i en av holderens to løfteringer.
La elektroverktøyet falle brått. EXO-T-22 registrerer den plutselige akselerasjonen og stopper det påhengte elektroverktøyet etter noen få centimeter.
La det påhengte elektroverktøyet henge fritt i den ønskede høyden i ca. 2 sekunder.

• Vekten av det påhengte elektroverktøyet registreres og innlæres automatisk.
  Hvis brukeren griper for tidlig inn ved å trekke eller løfte, innlæres ikke vekten korrekt slik at det påhengte elektroverktøyet automatisk kan bli senket eller hevet.
• Trykk på knappen Opp eller Ned i tilfelle det påhengte elektroverktøyet ikke innlæres korrekt etter at du har latt det falle.

Du kan også blokkere vaieren før du henger på elektroverktøyet. Deretter blir elektroverktøyet hengende i konstant høyde. Trykk deretter på knappen Opp eller Ned. Dermed beveges det påhengte elektroverktøyet samtidig som verktøyets vekt registreres og innlæres.

Elektroverktøyet skal henge mest mulig vannrett med alt tilbehør og innsatsverktøy. Hvis det påhengte elektroverktøyet heller for mye i en retning, benytter du den andre løfteringen på holderen. Deretter må vekten av det påhengte elektroverktøyet innlæres på nytt.

6.4 Arbeide med EXO-T-22

Når EXO-T-22 har registrert og innlært vekten av det påhengte elektroverktøyet, holdes elektroverktøyet alltid i den høyden som du har plassert det i.

1. Hvis du vil beveger det påhengte elektroverktøyet oppover, løfter du det litt opp.
   EXO-T-22 registrerer vektreduksjonen og trekker bærevaieren oppover sammen med elektroverktøyet.
2. Hvis du vil bevege det påhengte elektroverktøyet nedover, trykker du det forsiktig ned.
   EXO-T-22 registrerer vektøkningen og ruller bærevaieren langsomt ut og ned.
3. For å stanse bevegelsen utøver du ikke ytterligere vertikal kraft mot det påhengte elektroverktøyet.
4. For å hindre at bærevaieren rulles inn eller ut, trykker du på og holder inne knappene Opp og Ned samtidig.

▶ LED-driftsindikatoren blinker grønt.
▶ Bærevaieren blokkeres.

1. For å frigjøre bærevaieren, trykker du på knappen Opp eller Ned.

▶ LED-driftsindikatoren lyser konstant grønt.
▶ Bærevaieren frigjøres.

Hvis det påhengte elektroverktøyet bare kan beveges opp og ned med økt motstand, må vekten av det påhengte elektroverktøyet innlæres på nytt. Det gjør du ved å bevege det påhengte elektroverktøyet kortvarig opp eller ned med knappen Opp eller Ned og deretter la elektroverktøyet henge fritt i 2 sekunder. Vekten innlæres på nytt og bevegelsesmotstanden reduseres igjen.

6.5 Hekte av elektroverktøy

FORSIKTIG

Fare for personskade på grunn av at bærevaieren beveger seg uventet. Personskade og/eller materiell skade som følge av at det påhengte elektroverktøyet løftes opp eller faller ned.

- Blokker alltid bærevaieren før du hekter av det påhengte elektroverktøyet.

1. Senk ned det påhengte elektroverktøyet til det ligger på gulvet på eller en annen stabil flate.

Du kan også ta av elektroverktøy frittsvevende.

HILTI

1. Trykk på og hold inne knappene Opp og Ned for å blokkere bærevaierens bevegelse.

▶ LED-driftsindikatoren blinker grønt.
▶ Bærevaieren blokkeres.

1. Rull bærevaieren helt opp ved å trykke på knappen Opp.
2. Slå av produktet.
3. Vipp opp spennene på skulderreimene for å slakke dem.
4. Åpne klipslåsen på brystreimen.
5. Åpne klipsläsen på hoftebeltet.
6. Ta produktet av deg som en ryggsekk.

7 Pleie og vedlikehold

ADVARSEL

Fare for personskader på grunn av isatt batteri!

▶ Ta alltid ut batteriet før stell og vedlikeholdsarbeid!

Pleie av produktet

• Fjern forsiktig gjenstridig smuss.
- Rengjør ventilasjonsåpningene, der slike finnes, forsiktig med en tørr og myk børste.
- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.
- Bruk en ren og tørr klut for å rengjøre kontaktene på produktet.

Pleie av li-ion-batterier

• Bruk aldri et batteri med tilstoppede ventilasjonsåpninger. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Unngå at batteriet unødig utsettes for støv eller smuss. Ikke utsett batteriet for høy fuktighet (f.eks. ved å dyppe det i vann eller la det stå ute i regnet).
  Hvis et batteri blir gjennomvått, må det behandles som et skadet batteri. Isoler det i en ikke-brennbar beholder, og kontakt Hilti service.

- Hold batteriet fritt for fremmed olje og fett. Ikke la unodig støv eller smuss samle seg på batteriet. Rengjør batteriet med en tørr og myk børste eller en ren og tørr klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene. Ikke berør kontaktene på batteriet, og ikke fjern fettet som er smurt på kontaktene fra fabrikken.

- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.

Vedlikehold

• Kontroller alle synlige deler regelmessig mht. skade og alle betjeningselementer mht. feilfri funksjon.
• Ved skader og/eller funksjonsfeil må produktet ikke brukes. Få produktet omgående reparert av Hilti service.
• Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt.

Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du i nærmeste Hilti Store eller på: www.hilti.group

8 Transport og lagring av batteriverktøy og batterier

Transport

FORSIKTIG

Utilsiktet start under transport!

▶ Transporter alltid produktene dine uten batterier!
▶ Ta ut batteri(er).

▶ Batterier må aldri transporteres løst. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.
▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
- Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre transport.

Lagring

ADVARSEL

Utilsiktet skade på grunn av defekte batterier eller lekkasje fra batterier!

- Oppbevar alltid produktene dine uten batterier!

• Oppbevar produkt og batterier kjølig og tørt. Ta hensyn til temperaturgrensene som er angitt under tekniske data.
  Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter ferdig lading.
  ▶ Batterier må aldri oppbevares i solen, på varmekilder eller bak glass.
• Oppbevar produktet og batterier utenfor barns og uvedkommendes rekkevidde.
• Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring.

8.1 Folde inn utkragerarmen

ADVARSEL

Fare for personskader når utkragerarmen foldes. Fare for at fingrene kommer i klem med utkragerarmen eller når vaieren kjøres opp til endestillingen.

▶ Bruk vernehansker när du skal folde utkragerarmen.
- Slå av produktet før du folder utkragerarmen.
Ta av det påhengte elektroverktøyet og/eller holderen før du folder utkragerarmen.
▶ Pass på at det er tilstrekkelig plass i det omkringliggende området, før du folder utkragerarmen.

Fold inn utkragerarmen i forbindelse med transport og lagring.

1. Trykk på utkragerarmens utløserknapper på begge sider.
2. Sving utkragerarmen 270° bakover.
3. Forsikre deg om at utkragerarmen går forsvarlig i låseposisjon på begge sider.

9 Feilsøking

Følg statusindikatoren på batteriet ved alle feil. Se kapittelet Indikatorer for li-ion-batteriet.

Feil Mulig årsak Løsning
Det påhengte elektroverktøyet synker langsomt ned/holdes ikke	Batteri utladet	►Lad batteriet. → Side 130
	Vekten av påhengte elektroverktøyet er for høy	►Ta hensyn til den høyeste mulige vekten av det påhengte elektroverktøyet, se tekniske data. → Side 129
	Batteriet ble tatt ut under drift.	►Sett i batteriet.
		►Slå på produktet. → Side 132
		►Trykk på knappen Opp for å innlære det påhengte elektroverktøyet på nytt. La elektroverktøyet henge fritt i 2 sekunder. → Side 132
	Vekten av det påhengte elektroverktøyet ble ikke riktig innlært eller elektroverktøyet ble beveget manuelt under innlæringen.	►Trykk på knappen Opp for å innlære det påhengte elektroverktøyet på nytt. La elektroverktøyet henge fritt i 2 sekunder. → Side 132
Bærevaieren reagererforsinket når det påhengteelektroverktøyet løftes.	Vekten av det påhengte elektro-verktøyet ble ikke riktig innlærteller elektroverktøyet ble bevegetmanuelt under innlæringen.	▸ Trykk på knappen Opp for åinnlære det påhengte elektro-verktøyet på nytt. La elektro-verktøyet henge fritt i 2sekunder. → Side 132
	Vekten av det påhengte elektro-verktøyet er for lav	▸ Ta hensyn til den minstemulige vekten av det påhengteelektroverktøyet, se tekniske data. → Side 129
Det påhengteelektroverktøyet kan ikkebeveges.	Bærevaieren er blokkert.	▸ For å frigjøre bærevaieren,trykker du på knappen Opp eller Ned.
Batteriet festes ikke med ethørbart klikk.	Festetappen på batteriet er skitten.	▸ Rengjør festetappen og labatteriet klikke på plass.
LED-driftsindikatoren lyserkonstant rødt.	Produktet har en midlertidig feil.	▸ Slå produktet av og på igjen.
Lysdiodene for batterietindikerer ingenting	Defekt batteri	▸ Kontakt Hilti service.

10 Kassering

ADVARSEL

Fare for personskade ved ikke-forskriftsmessig kassering! Gasser eller væsker som lekker ut, utgjør en helsefare.

• Ikke send skadde batterier i posten eller på annen måte!
  ▶ Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.
• Kasser batterier slik at de er utilgjengelige for barn.
  ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma.

Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller handleren.

Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet!

11 Produsentgaranti

Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner.

12 Ytterligere informasjon

Du finner mer informasjon om betjening, teknologi, miljø og resirkulering under følgende lenke: qr.hilti.com/manual/?id=2375781

Denne lenken finner du også bakerst i bruksanvisningen i form av en QR-kode.

Alkuperäiset ohjeet
