BEDIENUNGSANLEITUNG EXO-T-22 HILTI

de Original-Bedienungsanleitung 1

en Original operating instructions 15

nl Originele handleiding 28

Original-Bedienungsanleitung

1 Angaben zur Bedienungsanleitung

1.1 Zu dieser Bedienungsanleitung

• Lesen Sie vor Inbetriebnahme diese Bedienungsanleitung durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
• Beachten Sie die Sicherheits- und Warnhinweise in dieser Bedienungsanleitung und auf dem Produkt.
• Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie das Produkt nur mit dieser Bedienungsanleitung an andere Personen weiter.

1.2 Zeichenerklärung

1.2.1 Warnhinweise

Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden verwendet:

GEFAHR

GEFAHR !

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

WARNUNG

WARNUNG!

Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen kann.

VORSICHT

VORSICHT !

Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschäden führen kann.

1.2.2 Symbole in der Bedienungsanleitung

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

Bedienungsanleitung beachten

Anwendungshinweise und andere nützliche Informationen

Umgang mit wiederverwertbaren Materialien

Elektrogeräte und Akkus nicht in den Hausmüll werfen

Hilti Li-Ion-Akku

Hilti Ladegerät

1.2.3 Symbole in Abbildungen

Folgende Symbole werden in Abbildungen verwendet:

Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.

3

Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeits- schritten im Text abweichen.

Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Nummern der Legende im Abschnitt Produktübersicht.

Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.

1.3 Produktabhängige Symbole

1.3.1 Symbole am Produkt

Folgende Symbole können am Produkt verwendet werden:

	Das Produkt unterstützt NFC-Technologie, die mit iOS- und Android-Plattformen kompatibel ist.
	Halter EXO-T-22 L-shaped
	Halter EXO-T-22 I-shaped
	Li-Ionen Akku
	Benutzen Sie den Akku niemals als Schlagwerkzeug.
	Lassen Sie den Akku nicht fallen. Verwenden Sie keinen Akku, der einen Schlag erhalten hat oder anderweitig beschädigt ist.

1.4 Produktinformationen

HILSTI Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.

Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben.

Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei Anfragen an unsere Vertretung oder Servicestelle.

Produktangaben

Hebevorrichtung EXO-T-22
Generation 01
Serien-Nr.

1.5 Konformitätserklärung

Der Hersteller erklärt in alleiniger Verantwortung, dass das hier beschriebene Produkt mit der geltenden Gesetzgebung und den geltenden Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation.

Die Technischen Dokumentationen sind hier hinterlegt:

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sicherheit

2.1 Allgemeine Sicherheitshinweise

⚠️ WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Produkt versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Befolgen Sie in jedem Fall die Bedienungsanleitung des angehängten Elektrowerkzeuges.

Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  Arbeiten Sie mit dem Produkt nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Produktes fern. Bei Ablenkung können Sie die Kontrolle über das Produkt verlieren.

- Achten Sie während des Tragens des Produktes auf Ihre Umgebung und stellen Sie sicher, dass sich keine Personen in Ihrer Nähe aufhalten. Sie können mit dem Kragarm Beschädigungen verursachen und Personen verletzen.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Produkt ausgeschaltet ist, bevor Sie den Akku anschließen, es aufnehmen oder tragen. Nichtbeachtung kann zu Unfällen führen.
▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Sorgen Sie bei der Verwendung des angehängten Elektrowerkzeuges für sicheren Stand. Ein plötzlicher Durchbruch kann Sie aus dem Gleichgewicht bringen!
Seien Sie jederzeit in der Lage, das Gewicht des befestigten Elektrowerkzeuges zu tragen. In ungünstigen Fällen könnte das Seil reißen oder der Motor / die Bremse ausfallen und Sie so aus dem Gleichgewicht bringen.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
- Tragen Sie während der Verwendung des Produktes in jedem Fall Sicherheitsschuhe, Helm und Augenschutz. Ergänzen Sie Ihre persönliche Schutzausrüstung um alle Elemente, die das angehängte Elektrowerkzeug erforderlich macht (z.B. Gehörschutz, Staubmaske).
Beachten Sie unbedingt die Anweisungen für das korrekte Anlegen des Produktes. Schließen Sie alle vorhandenen Gurte. Wenn Sie die Gurte nicht korrekt anlegen, kann das zu tragende Gewicht nicht richtig abgeleitet werden und so zu Verletzungen führen.
- Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
▶ Legen Sie das Produkt ab, wenn Sie es nicht verwenden oder eine Pause einlegen. Unnötiges Tragen kann zu Unfällen und Verletzungen führen.
Legen Sie das Produkt ab, wenn Sie starke Rückenschmerzen verspüren. Ein übermäßiges Tragen kann zu Körperverletzungen führen.
▶ Verwenden Sie das Produkt nicht zusammen mit einem Auffanggurt.
Arbeiten Sie mit dem Produkt nicht nahe an einem Abgrund.

Verwendung und Behandlung des Produktes

• Halten Sie das angehängte Elektrowerkzeug immer mit beiden Händen an den vorgesehenen Handgriffen fest. Bringen Sie die Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können.
  Benutzen Sie das Produkt nicht, wenn der Schalter defekt ist. Ein Produkt, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
  Pflegen Sie das Produkt sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Produktes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Produktes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Produkten.
  Entfernen Sie den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Produkt ablegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
  Benutzen Sie das Produkt und Zubehör nur in technisch einwandfreiem Zustand.
• Nehmen Sie niemals Manipulationen oder Veränderungen an Produkt oder Zubehör vor.
  ▶ Verletzungsgefahr durch herunterfallende Werkzeuge und/oder Zubehör. Kontrollieren Sie vor Arbeitsbeginn, dass der Akku und montiertes Zubehör sicher befestigt sind.
  ▶ Verletzungsgefahr durch herunterfallendes Elektrowerkzeug. Kontrollieren Sie vor Arbeitsbeginn, dass das angehängte Elektrowerkzeug sicher befestigt ist.
  Überschreiten Sie das zulässige Gewicht (siehe Technische Daten) für angehängte Elektrowerkzeuge nicht.
  Wickeln Sie das Seil nicht weiter ab als vom Kragarm bis zum Boden. Wenn Sie das Seil weiter abwickeln, wird es irgendwann in Gegenrichtung wieder aufgewickelt. Wird in diesem Zustand ein Elektrowerkzeug angehängt, kann es vom EXO-T-22 nicht gehalten werden.

HILTI

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
  ▶ Verwenden Sie das Produkt nicht zum Anheben von Lasten.
  Hängen Sie keine Gegenstände an das Produkt. Verwenden Sie das Produkt ausschließlich als Hebehilfe für Elektrowerkzeuge.
  Hängen Sie keine Elektrowerkzeuge an das Produkt, die nicht im Kapitel Bestimmungsgemäße Verwendung genannt sind.
  ▶ Verwenden Sie das Produkt nicht im Regen.
  Arbeiten Sie nicht in engen Bereichen. Vermeiden Sie das Berühren von Hindernissen oder Wänden.
• Setzen Sie das Produkt nicht in Hochspannungsbereichen oder in der Nähe von explosionsgefährdeten Bereichen ein.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
▶ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
- Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

2.2 Sorgfältiger Umgang und Gebrauch von Akkus

Beachten Sie die folgenden Sicherheitshinweise für die sichere Handhabung und Verwendung von Li-Ionen-Akkus. Ein Nichtbeachten kann zu Hautreizungen, schweren korrosiven Verletzungen, chemischen Verbrennungen, Feuer und / oder zu Explosionen führen.
▶ Verwenden Sie Akkus nur in technisch einwandfreiem Zustand.
▶ Behandeln Sie Akkus sorgfältig, um Beschädigungen zu vermeiden und den Austritt von stark gesundheitsschädlichen Flüssigkeiten zu verhindern!
- Akkus dürfen in keinem Fall modifiziert oder manipuliert werden!
Die Akkus dürfen nicht zerlegt, gequetscht, über 80 °C (176 °F) erhitzt oder verbrannt werden.
▶ Verwenden oder laden Sie keine Akkus, die einen Schlag erhalten haben oder anderweitig beschädigt sind. Überprüfen Sie Ihre Akkus regelmäßig auf Anzeichen von Beschädigungen.
▶ Verwenden Sie niemals recycelte oder reparierte Akkus.
Benutzen Sie den Akku oder ein akkubetriebenes Elektrowerkzeug niemals als Schlagwerkzeug.
- Setzen Sie Akkus niemals direkter Sonneneinstrahlung, erhöhter Temperatur, Funkenbildung oder offener Flamme aus. Dies kann zu Explosionen führen.
- Berühren Sie die Batteriepole nicht mit Ihren Fingern, Werkzeugen, Schmuck oder anderen elektrisch leitfähigen Gegenständen. Dies kann den Akku beschädigen, sowie Sachschäden und Verletzungen verursachen.

• Halten Sie Akkus von Regen, Nässe und Flüssigkeiten fern. Eindringende Feuchtigkeit kann Kurzschlüsse, Stromschläge, Verbrennungen, Feuer und Explosionen verursachen.
  ▶ Verwenden Sie nur die für diesen Akku-Typ vorgesehenen Ladegeräte und Elektrowerkzeuge. Beachten Sie dazu die Angaben in den entsprechenden Bedienungsanleitungen.
  ▶ Verwenden oder lagern Sie den Akku nicht in explosionsgefährdeten Umgebungen.
  Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie den Akku an einen einsehbaren, nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien. Lassen Sie den Akku abkühlen. Wenn der Akku nach einer Stunde immer noch zu heiß zum Anfassen ist, dann ist er defekt. Wenden Sie sich an den Hilti Service oder lesen Sie das Dokument "Hinweise zur Sicherheit und Anwendung für Hilti Li-Ion-Akkus".

Beachten Sie die speziellen Richtlinien, die für den Transport, die Lagerung und die Verwendung von Lithium-Ionen-Akkus gelten. → Seite 13

Lesen Sie die Hinweise zur Sicherheit und Anwendung für Hilti Li-Ion-Akkus, die Sie durch Scannen des QR-Codes am Ende dieser Bedienungsanleitung finden.

3 Beschreibung

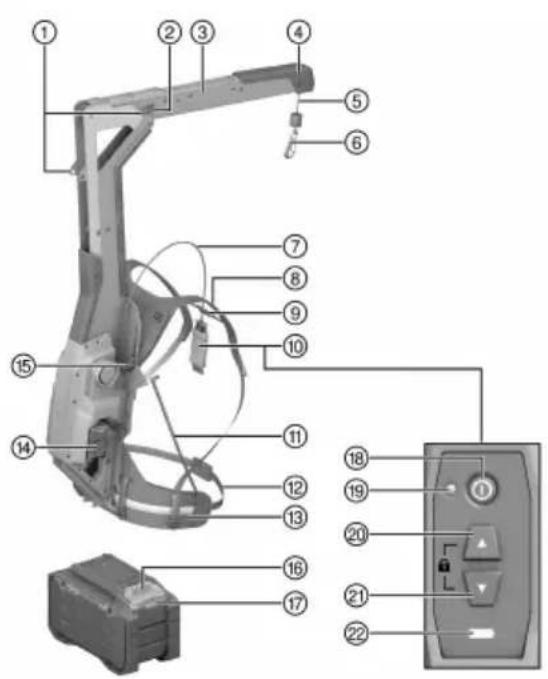

3.1 Produktübersicht

① Rastposition Kragarm
② Entriegelungstaste Kragarm
③ Kragarm
④ Anstoßdämpfer
⑤ Tragseil
⑥ Haken
⑦ Kabel für Fernbedienung
⑧ Schultergurt
⑨ Brustgurt
⑩ Fernbedienung
⑪ Stützstrebe
⑫ Längeneinstellung Beckengurt
⑬ Beckengurt
⑭ Akku
⑮ Höhenverstellung
⑯ Entriegelungstaste Akku
⑰ Statusanzeige Akku
⑱ Taste Ein/Aus
⑲ LED-Betriebsanzeige (grün)
⑳ Taste Auf
⑳ Taste Ab
⑳ Ladezustandsanzeige Akku

3.2 Bestimmungsgemäße Verwendung

Das beschriebene Produkt ist eine akkubetriebene, aktive Hebehilfe. Sie ist bestimmt zum Halten von Hilti Kombihämmern SDS-max sowie Meißel- und Abbruchhämmern.

• Verwenden Sie für dieses Produkt nur Hilti Nuron Li-Ion-Akkus der Typenreihe B 22. Für optimale Leistung empfiehlt Hilti für dieses Produkt die in der Tabelle am Ende dieser Bedienungsanleitung angegebenen Akkus.
• Verwenden Sie für diese Akkus nur Hilti Ladegeräte der in der Tabelle am Ende dieser Bedienungsanleitung genannten Typenreihen.

3.3 Lieferumfang

Hebevorrichtung, Halter für Elektrowerkzeug, Bedienungsanleitung

Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group

3.4 LED-Anzeigen Fernbedienung

Zustand Bedeutung
LED-Betriebsanzeige leuchtet konstant grün • Das Produkt ist eingeschaltet.• Das Tragseil ist entsperrt.
LED-Betriebsanzeige blinkt grün • Das Produkt ist eingeschaltet.• Das Tragseil ist gesperrt.
LED-Betriebsanzeige leuchtet konstant rot Das Produkt hat einen temporären Fehler. Schalten Sie das Produkt aus und wieder ein.
LED-Betriebsanzeige leuchtet nicht Das Produkt ist ausgeschaltet.
Ladezustandsanzeige leuchtet konstant gelb Der Ladezustand des eingesetzen Akkus liegt unter 25%.

3.5 Anzeigen des Li-Ion-Akkus

Hilti Nuron Li-Ion-Akkus können den Ladezustand, Fehlermeldungen und den Zustand des Akkus anzeigen.

3.5.1 Anzeigen zum Ladezustand und Fehlermeldungen

WARNUNG

Verletzungsgefahr durch herunterfallenden Akku!

Stellen Sie bei eingestecktem Akku nach drücken der Entriegelungstaste sicher, dass Sie den Akku wieder korrekt im verwendeten Produkt einrasten.

Um eine der folgenden Anzeigen zu erhalten, drücken Sie kurz die Entriegelungstaste des Akkus. Der Ladezustand sowie mögliche Störungen werden auch dauerhaft angezeigt, solange das angeschlossene Produkt eingeschaltet ist.

Zustand Bedeutung
Vier (4) LEDs leuchten konstant grün	Ladezustand: 100 % bis 71 %
Drei (3) LEDs leuchten konstant grün	Ladezustand: 70 % bis 51 %
Zwei (2) LEDs leuchten konstant grün	Ladezustand: 50 % bis 26 %
Eine (1) LED leuchtet konstant grün	Ladezustand: 25 % bis 10 %
Eine (1) LED blinkt langsam grün Ladezustand: < 10 %
Eine (1) LED blinkt schnell grün	Der Li-Ion-Akku ist vollständig entladen. Laden Sie den Akku auf.Wenn die LED nach dem Aufladen des Akkus immer noch schnell blinkt, wenden Sie sich an den Hilti Service.
Eine (1) LED blinkt schnell gelb	Der Li-Ion-Akku oder das damit verbundene Produkt sind überlastet, zu heiß, zu kalt oder es liegt ein anderer Fehler vor.Bringen Sie das Produkt und den Akku auf die empfohlene Arbeitstemperatur und überlasten Sie das Produkt nicht bei dessen Anwendung.Wenn die Meldung weiter besteht, wenden Sie sich an den Hilti Service.
Eine (1) LED leuchtet gelb	Der Li-Ion-Akku und das damit verbundene Produkt sind nicht kompatibel. Bitte wenden Sie sich an den Hilti Service.
Eine (1) LED blinkt schnell rot	Der Li-Ion-Akku ist gesperrt und kann nicht weiter verwendet werden. Bitte wenden Sie sich an den Hilti Service.

3.5.2 Anzeigen zum Zustand des Akkus

Um den Zustand des Akkus abzufragen, halten Sie die Entriegelungstaste für mehr als drei Sekunden gedrückt. Das System erkennt keine potenzielle Fehlfunktion der Batterie aufgrund von Missbrauch, wie z.B. Fallenlassen, Einstiche, externe Hitzeschäden usw.

Zustand Bedeutung
Alle LEDs leuchten als Lauflicht und anschließend leuchtet eine (1) LED konstant grün.	Der Akku kann weiterhin verwendet werden.
Alle LEDs leuchten als Lauflicht und anschließend blinkt eine (1) LED schnell gelb.	Die Abfrage zum Zustand des Akkus konnte nicht abgeschlossen werden. Wiederholen Sie den Vorgang oder wenden Sie sich an denHiltiService.
Alle LEDs leuchten als Lauflicht und anschließend leuchtet eine (1) LED konstant rot.	Wenn ein angeschlossenes Produkt weiterhin verwendet werden kann, liegt die verbleibende Akkukapazität unter 50%.Wenn ein angeschlossenes Produkt nicht mehr verwendet werden kann, ist der Akku am Ende seiner Lebensdauer und sollte ersetzt werden. Bitte wenden Sie sich an denHiltiService.

4 Technische Daten

Gewicht ohne Akku	7,75 kg
Zulässiges Gewicht des angehängten Elektrowerkzeuges inklusive Zubehör	6 kg ... 17 kg
Umgebungstemperatur bei Betrieb	-17 °C ... 60 °C
Lagertemperatur	-20 °C ... 70 °C

4.1 Akku

Akkubetriebsspannung	21,6 V
Gewicht Akku	Siehe Ende dieser Bedienungs-anleitung
Umgebungstemperatur bei Betrieb	-17 °C ... 60 °C
Lagertemperatur	-20 °C ... 40 °C
Akkutemperatur bei Ladebeginn	-10 °C ... 45 °C

4.2 Geräuschinformation nach EN 62841-1:2015, AC:2015

Die in diesen Anweisungen angegebenen Schalldruckwerte sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen.

Die angegebenen Daten repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeuges. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können die Daten abweichen. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Expositionen sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Geräuschinformation

Schallleistungspegel ( I_WA )	83 dB(A)
Unsicherheit Schallleistungspegel ( K_A )	3 dB(A)
Schalldruckpegel ( I_PA )	72 dB(A)
Unsicherheit Schalldruckpegel ( K_PA )	3 dB(A)

WARNUNG

Verletzungsgefahr durch unbeabsichtigter Anlauf!

▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass das dazugehörende Produkt ausgeschaltet ist.
Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln.

Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.

5.1 Akku laden

1. Lesen Sie vor dem Laden die Bedienungsanleitung des Ladegerätes.
2. Achten Sie darauf, dass die Kontakte von Akku und Ladegerät sauber und trocken sind.
3. Laden Sie den Akku in einem zugelassenen Ladegerät. → Seite 5

5.2 Akku einsetzen

WARNUNG

Verletzungsgefahr durch Kurzschluss oder herunterfallenden Akku!

Stellen Sie vor dem Einsetzen des Akkus sicher, dass die Kontakte des Akkus und die Kontakte am Produkt frei von Fremdkörpern sind.
▶ Stellen Sie sicher, dass der Akku immer korrekt einrastet.

1. Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf.
2. Schieben Sie den Akku in das Produkt bis er hörbar einrastet.
3. Kontrollieren Sie den sicheren Sitz des Akkus.

5.3 Akku entfernen

1. Drücken Sie die Entriegelungstaste des Akkus.
2. Ziehen Sie den Akku aus dem Produkt.

5.4 Halter für Elektrowerkzeug montieren

VORSICHT

Gefahr durch verdeckte Lüftungsschlitze. Bei verdeckten Lüftungsschlitzen kann das Elektrowerkzeug überhitzen, was zu Verbrennungen und Schäden am Elektrowerkzeug führen kann.

▶ Verdecken Sie niemals die Lüftungsschlitze des Elektrowerkzeuges.

Hilti bietet verschiedene Halter für die einzuhängenden Elektrowerkzeuge. Verwenden Sie den passenden Halter, der der Form des Elektrowerkzeuges entspricht.

Lesen Sie die Bedienungsanleitung des Halters!

1. Wickeln Sie das schwarze Band um den schwarzen Handgriff des Elektrowerkzeuges.
   ▶ Verwenden Sie falls nötig den Abstandhalter, um den Steuerschalter des Elektrowerkzeuges nicht zu blockieren.
2. Haken Sie den Gurthaken in die Schlaufe des Halters ein und ziehen Sie den Gurt fest.
3. Wickeln Sie anschließend das lose Gurtende um den gespanten Gurt, damit Sie das Gurtende bei der Arbeit nicht behindert.
4. Wickeln Sie den roten Gurt um das rote Motorgehäuse des Elektrowerkzeuges.
5. Haken Sie den Gurthaken in die Schlaufe des Halters ein und ziehen Sie den Gurt fest.
6. Wickeln Sie anschließend das lose Gurtende um den gespanten Gurt, damit Sie das Gurtende bei der Arbeit nicht behindert oder sich im Einsatzwerkzeug verfängt.

5.5 Kragarm ausklappen

WARNUNG

Verletzungsgefahr beim Klappen des Kragarmes. Quetschgefahr der Finger durch Kragarm oder durch Hochfahren des Seils in die Endposition.

• Tragen Sie während dem Klappen des Kragarmes Schutzhandschuhe.
  ▶ Schalten Sie das Produkt aus, bevor Sie den Kragarm klappen.
• Lösen Sie angehängte Elektrowerkzeuge und/oder deren Halter, bevor Sie den Kragarm klappen.
  ▶ Achten Sie auf ausreichend Platz in der Umgebung, bevor Sie den Kragarm klappen.

WARNUNG

Verletzungsgefahr durch nicht verriegelten Kragarm. Unkontrollierte Bewegung des Kragarmes und des angehängten Elektrowerkzeuges.

▶ Stellen Sie sicher, dass der Kragarm korrekt verriegelt ist, bevor Sie das Produkt einschalten und verwenden.
▶ Lässt sich der Kragarm nicht korrekt verriegeln, darf das Produkt nicht verwendet werden.

1. Drücken Sie auf beiden Seiten die Entriegelungstasten des Kragarms.
2. Schwenken Sie den Kragarm um 270° nach vorne.
3. Stellen Sie sicher, dass der Kragarm auf beiden Seiten sicher in die Rastposition einrastet.

6 Bedienung

Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.

6.1 Anlegen

6.1.1 Höhe einstellen 3

Um die Höhe anzupassen, muss das EXO-T-22 abgelegt werden.

1. Schrauben Sie die Flügelmuttern der Höheneinstellung auf.
2. Stellen Sie die gewünschte Höhe ein.
3. Schrauben Sie die Flügelmuttern der Höheneinstellung zu.

- Kontrollieren Sie, dass die Höhe auf beiden Seiten gleich eingestellt ist.

6.1.2 Anlegen 4, 5, 6, 7, 8, 9

1. Setzen Sie das Produkt wie einen Rucksack auf. Führen Sie die Arme durch die Schultergurte und platzieren Sie die Schultergurte auf Ihren Schultern.
2. Schließen Sie den Clipverschluss des Beckengurtes.
3. Positionieren Sie den Beckengurt.

Der Beckengurt muss oberhalb des Gesäßmuskels auf Höhe des Beckens sitzen.
▶ Der Beckengurt darf während der Nutzung nicht verrutschen.

1. Passen Sie die Weite des Beckengurtes an.

2. Kippen Sie die Leiterschnallen an, um den Beckengurt zu lockern.
   Ziehen Sie die beiden Enden des Beckengurtes nach vorne, um ihn zu spannen.

3. Positionieren Sie die Enden des Beckengurtes in den Gurthaltern.

4. Schließen Sie den Clipverschluss des Brustgurtes.
5. Passen Sie die Höhe und Weite des Brustgurtes an.
6. Stellen Sie die Schultergurte ein. Ziehen Sie die Gurtenden nach unten, um die Schultergurte zu spannen. Um die Schultergurte zu lockern, kippen Sie die Leiterschnalle an.

▶ Durch das Anheben der Arme darf der Beckengurt nicht nach oben gezogen werden. Wenn der Beckengurt seine Position verändert, müssen Sie die Schultergurte lockern.

6.2 Einschalten / Ausschalten

1. Drücken Sie die Taste Ein/Aus auf der Fernbedienung, um das Produkt einzuschalten.

▶ Die LED-Betriebsanzeige leuchtet konstant grün.

Ist das Tragseil nicht in Endposition, wird es nach dem Einschalten vollständig aufgerollt. Wenn eine Belastung durch ein angehängtes Elektrowerkzeug erkannt wird, stoppt dieser Vorgang und das Tragseil bleibt nach einer kurzen Bewegung in Ruhe.

1. Drücken Sie die Taste Ein/Aus auf der Fernbedienung erneut, um das Produkt auszuschalten.

▶ Die LED-Betriebsanzeige erlischt.

6.3 Elektrowerkzeug anhängen

1. Montieren Sie den Halter an das Elektrowerkzeug. → Seite 8

2. Schalten Sie das Produkt ein. → Seite 10

3. Wenn nachfolgende Bedingung erfüllt ist, führen Sie diese Handlung zusätzlich aus:

Bedingungen: Das anzuhängende Elektrowerkzeug liegt am Boden oder auf einer anderen festen Unterlage.

▶ Rollen Sie mit der Taste Ab ausreichend Tragseil vom EXO-T-22 ab, um das Elektrowerkzeug anzuhängen, ohne es aufnehmen zu müssen. Ziehen Sie alternativ den Karabiner langsam nach unten, um das Tragseil abzurollen.

Beachten Sie die maximale Länge des Tragseiles.

Hängen Sie den Haken des EXO-T-22 in eine der beiden Ösen des Halters ein.
- Drücken Sie die Taste Auf. Unterstützen Sie das Anheben nicht manuell.

Das angehängte Elektrowerkzeug wird angehoben.

▶ Lassen Sie das angehängte Elektrowerkzeug in der gewünschten Höhe für ca. 2 Sekunden frei hängen.

Das Gewicht des angehängten Elektrowerkzeuges wird automatisch erkannt und initialisiert.
Bei zu frühem Eingreifen des Anwenders durch Ziehen oder Anheben wird das Gewicht nicht korrekt initialisiert und das angehängte Elektrowerkzeug kann automatisch absinken oder angehoben werden.

Das Elektrowerkzeug soll mit allem Zubehör und Einsatzwerkzeug möglichst waagerecht hängen. Wenn sichdas angehängte Elektrowerkzeug zu starkin eine Richtungneigt, verwenden Sie die andere Öse des Halters. Das Gewicht des angehängten Elektrowerkzeuges muss anschließend neu initialisiert werden.

1. Wenn nachfolgende Bedingung erfüllt ist, führen Sie diese Handlung zusätzlich aus:

Bedingungen: Das anzuhängende Elektrowerkzeug soll freischwebend angehängt werden.

▶ Rollen Sie mit der Taste Ab die gewünschte Länge des Tragseiles ab.

Beachten Sie einen ausreichenden Fallweg von mindestens 15cm unterhalb des anzuhängenden Elektrowerkzeuges.

Hängen Sie den Haken des EXO-T-22 in eine der beiden Ösen des Halters ein.

- Lassen Sie das Elektrowerkzeug abrupt fallen. Der EXO-T-22 erkennt die ruckartige Beschleunigung und hält das angehängte Elektrowerkzeug nach wenigen Zentimetern Fallweg an. - Lassen Sie das angehängte Elektrowerkzeug in der gewünschten Höhe für ca. 2 Sekunden frei hängen.

Das Gewicht des angehängten Elektrowerkzeuges wird automatisch erkannt und initialisiert.
Bei zu frühem Eingreifen des Anwenders durch Ziehen oder Anheben wird das Gewicht nicht korrekt initialisiert und das angehängte Elektrowerkzeug kann automatisch absinken oder angehoben werden.
Drücken Sie die Taste Auf oder Ab, falls das angehängte Elektrowerkzeug nach dem Fallenlassen nicht korrekt initialisiert wird.

Sie können das Seil auch sperren, bevor Sie das Elektrowerkzeug anhängen. Das Elektrowerkzeug bleibt dann in konstanter Höhe hängen. Drücken Sie anschließend die Taste Auf oder Ab. Dadurch wird das angehängte Elektrowerkzeug bewegt und gleichzeitig dessen Gewicht erkannt und initialisiert.

Das Elektrowerkzeug soll mit allem Zubehör und Einsatzwerkzeug möglichst waagerecht hängen. Wenn sichdas angehängte Elektrowerkzeug zu starkin eine Richtungneigt, verwenden Sie die andere Öse des Halters. Das Gewicht des angehängten Elektrowerkzeuges muss anschließend neu initialisiert werden.

6.4 Mit dem EXO-T-22 arbeiten

Wenn das EXO-T-22 das Gewicht des angehängten Elektrowerkzeuges erkannt und initialisiert hat, wird das Elektrowerkzeug immer in der Höhe gehalten, in die Sie das Elektrowerkzeug bewegt haben.

1. Um das angehängte Elektrowerkzeug nach oben zu bewegen, heben Sie es leicht an.
   Das EXO-T-22 erkennt die Gewichtsreduktion und zieht das Tragseil mitsamt Elektrowerkzeug nach oben.
2. Um das angehängte Elektrowerkzeug nach unten zu bewegen, drücken Sie es sanft nach unten.
   Das EXO-T-22 erkennt die Gewichtszunahme und wickelt das Tragseil langsam ab.
3. Um die Bewegung zu stoppen, üben Sie keine weitere vertikale Kraft auf das angehängte Elektrowerkzeug aus.
4. Um zu verhindern, dass das Tragseil auf- oder abgewickelt wird, drücken und halten Sie gleichzeitig die Tasten Auf und Ab.

▶ Die LED-Betriebsanzeige blinkt grün.
▶ Das Tragseil wird gesperrt.

1. Um das Tragseil zu entsperren, drücken Sie die Taste Auf oder Ab.

▶ Die LED-Betriebsanzeige leuchtet konstant grün.
▶ Das Tragseil wird entsperrt.

Lässt sich das angehängte Elektrowerkzeug nur mit erhöhtem Widerstand auf und ab bewegen, muss das Gewicht des eingehängten Elektrowerkzeuges neu initialisiert werden. Bewegen Sie dazu das angehängte Elektrowerkzeug jeweils kurz mit der Taste Auf oder Ab nach oben oder unten und lassen Sie das Elektrowerkzeug anschließend für 2 Sekunden frei hängen. Das Gewicht wird neu initialisiert und der Bewegungswiderstand wird wieder reduziert.

6.5 Elektrowerkzeug aushängen

VORSICHT

Verletzungsgefahr durch unerwartete Bewegung des Tragseiles. Verletzung und / oder Beschädigung durch anheben oder abstürzen des angehängten Elektrowerkzeuges.

▶ Sperren Sie immer das Tragseil, bevor Sie das angehängte Elektrowerkzeug aushängen.

1. Senken Sie das angehängte Elektrowerkzeug ab, bis es auf dem Boden oder einer anderen stabilen Fläche zum liegen kommt.

Sie können das Elektrowerkzeug auch freischwebend abnehmen.

HILTI

1. Drücken und halten Sie gleichzeitig die Tasten Auf und Ab, um die Bewegung des Tragseiles zu sperren.

▶ Die LED-Betriebsanzeige blinkt grün.
▶ Das Tragseil wird gesperrt.

1. Haken Sie das angehängte Elektrowerkzeug aus dem Haken aus.

6.6 Ablegen

1. Rollen Sie das Tragseil durch Drücken der Taste Auf vollständig auf.
2. Schalten Sie das Produkt aus.
3. Kippen Sie die Leiterschnallen der Schultergurte an, um sie zu lockern.
4. Öffnen Sie den Clipverschluss des Brustgurtes.
5. Öffnen Sie den Clipverschluss des Beckengurtes.
6. Legen Sie das Produkt wie einen Rucksack ab.

7 Pflege und Instandhaltung

WARNUNG

Verletzungsgefahr bei eingestecktem Akku!

Entnehmen Sie vor allen Pflege- und Instandhaltungsarbeiten immer den Akku!

Pflege des Produktes

• Entfernen Sie fest anhaftenden Schmutz mit Vorsicht.
• Falls vorhanden, reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen, weichen Bürste.
• Reinigen Sie das Gehäuse nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine silikonhaltigen Pflegemittel, da diese die Kunststoffteile angreifen können.
• Verwenden Sie einen sauberen, trockenen Lappen, um die Kontakte des Produktes zu reinigen.

Pflege der Li-Ionen Akkus

• Verwenden Sie niemals einen Akku mit verstopften Lüftungsschlitzen. Reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen, weichen Bürste.
• Vermeiden Sie, dass der Akku unnötig Staub oder Schmutz ausgesetzt wird. Setzen Sie den Akku niemals hoher Feuchtigkeit aus (z. B. in Wasser tauchen oder im Regen stehen lassen).

Wenn ein Akku durchnässt wurde, behandeln Sie ihn wie einen beschädigten Akku. Isolieren Sie ihn in einem nicht brennbaren Behälter und wenden Sie sich an den Hilti Service.

- Halten Sie den Akku frei von fremdem Öl und Fett. Lassen Sie nicht zu, dass sich unnötig Staub oder Schmutz auf dem Akku ansammelt. Reinigen Sie den Akku mit einer trockenen, weichen Bürste oder einem sauberen, trockenen Lappen. Verwenden Sie keine silikonhaltigen Pflegemittel, da diese die Kunststoffteile angreifen können.

Berühren Sie nicht die Kontakte des Akkus und entfernen Sie nicht das werkseitig aufgebrachte Fett von den Kontakten.

- Reinigen Sie das Gehäuse nur mit einem leicht angefeuchteten Tuch. Verwenden Sie keine silikonhaltigen Pflegemittel, da diese die Kunststoffteile angreifen können.

Instandhaltung

• Prüfen Sie regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion.
• Betreiben Sie das Produkt nicht bei Beschädigungen und/oder Funktionsstörungen. Lassen Sie das Produkt umgehend vom Hilti Service reparieren.
• Bringen Sie nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen an und prüfen Sie diese auf einwandfreie Funktion.

Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group

Transport

VORSICHT

Unbeabsichtigter Anlauf beim Transport!

▶ Transportieren Sie ihre Produkte immer ohne eingesetzte Akkus!

▶ Entnehmen Sie den/die Akkus.
- Transportieren Sie Akkus nie in loser Schüttung. Während des Transports sollten die Akkus vor übermäßigem Stoß und Vibrationen geschützt und von jeglichen leitfähigen Materialien oder anderen Akkus isoliert werden, damit sie nicht mit anderen Batteriepolen in Berührung kommen und einen Kurzschluss verursachen. Beachten Sie Ihre lokalen Transportvorschriften für Akkus.
- Akkus dürfen nicht per Post verschickt werden. Wenden Sie sich an ein Versandunternehmen, wenn Sie unbeschädigte Akkus versenden wollen.
- Kontrollieren Sie Produkt und Akkus vor jeder Verwendung sowie vor und nach längerem Transport auf Beschädigungen.

Lagerung

WARNUNG

Unbeabsichtigte Beschädigung durch defekte oder auslaufende Akkus!

- Lagern Sie ihre Produkte immer ohne eingesetzte Akkus!

Lagern Sie Produkt und Akkus kühl und trocken. Beachten Sie die Temperaturgrenzwerte, die in den Technischen Daten angegeben sind.
▶ Bewahren Sie Akkus nicht auf dem Ladegerät auf. Nehmen Sie den Akku nach dem Ladevorgang immer vom Ladegerät ab.
- Lagern Sie Akkus nie in der Sonne, auf Wärmequellen oder hinter Glas.
- Lagern Sie Produkt und Akkus unzugänglich für Kinder und unbefugte Personen.
- Kontrollieren Sie Produkt und Akkus vor jeder Verwendung sowie vor und nach längerer Lagerung auf Beschädigungen.

8.1 Kragarm einklappen

WARNUNG

Verletzungsgefahr beim Klappen des Kragarmes. Quetschgefahr der Finger durch Kragarm oder durch Hochfahren des Seils in die Endposition.

• Tragen Sie während dem Klappen des Kragarmes Schutzhandschuhe.
  ▶ Schalten Sie das Produkt aus, bevor Sie den Kragarm klappen.
• Lösen Sie angehängte Elektrowerkzeuge und/oder deren Halter, bevor Sie den Kragarm klappen.
• Achten Sie auf ausreichend Platz in der Umgebung, bevor Sie den Kragarm klappen.

Klappen Sie den Kragarm für Transport und Lagerung ein.

1. Drücken Sie auf beiden Seiten die Entriegelungstasten des Kragarms.
2. Schwenken Sie den Kragarm um 270° nach hinten.
3. Stellen Sie sicher, dass der Kragarm auf beiden Seiten sicher in die Rastposition einrastet.

9 Hilfe bei Störungen

Beachten Sie bei allen Störungen die Statusanzeige des Akkus. Siehe Kapitel Anzeigen des Li-Ion-Akkus.

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service.

Störung Mögliche Ursache	Lösung
Das angehängte Elektrowerkzeug sinkt langsam ab / wird nicht gehalten	Akku entladen	► Laden Sie den Akku. → Seite
	Gewicht des angehängten Elektrowerkzeuges zu hoch	► Beachten Sie das maximal mögliche Gewicht des angehängten Elektrowerkzeuges, siehe technische Daten. → Seite 7
	Akku wurde während des Betriebes entfernt.	► Setzen Sie den Akku ein.
Das angehängte Elektrowerkzeug sinkt langsam ab / wird nicht gehalten	Akku wurde während des Betriebes entfernt.	► Schalten Sie das Produkt ein. → Seite 10
		► Drücken Sie die Taste Auf um das angehängte Elektrowerkzeug neu zu initialisieren. Lassen Sie das Elektrowerkzeug für 2 Sekunden frei hängen. → Seite 10
	Gewicht des angehängten Elektrowerkzeuges wurde nicht korrekt initialisiert oder das Elektrowerkzeug wurde während der Initialisierung manuell bewegt.	► Drücken Sie die Taste Auf um das angehängte Elektrowerkzeug neu zu initialisieren. Lassen Sie das Elektrowerkzeug für 2 Sekunden frei hängen. → Seite 10
Das Tragseil reagiert zeitverzögert, wenn das angehängte Elektrowerkzeug angehoben wird.	Gewicht des angehängten Elektrowerkzeuges wurde nicht korrekt initialisiert oder das Elektrowerkzeug wurde während der Initialisierung manuell bewegt.	► Drücken Sie die Taste Auf um das angehängte Elektrowerkzeug neu zu initialisieren. Lassen Sie das Elektrowerkzeug für 2 Sekunden frei hängen. → Seite 10
	Gewicht des angehängten Elektrowerkzeuges zu niedrig	► Beachten Sie das Minimalgewicht des angehängten Elektrowerkzeuges, siehe technische Daten. → Seite 7
Das angehängte Elektrowerkzeug kann nicht bewegt werden.	Das Tragseil ist gesperrt. ► Um	das Tragseil zu entsperren, drücken Sie die Taste Auf oder Ab.
Akku rastet nicht mit hörbarem „Klick“ ein.	Rastnase am Akku verschmutzt. ►	Reinigen Sie die Rastnase und rasten Sie den Akku ein.
Die LED-Betriebsanzeige leuchtet konstant rot.	Das Produkt hat einen temporären Fehler.	► Schalten Sie das Produkt aus und wieder ein.
LEDs des Akkus zeigen nicht an	Akku defekt ► Wenden Sie sich	an den Hilti Service.

10 Entsorgung

WARNUNG

Verletzungsgefahr durch unsachgemäße Entsorgung! Gesundheitsgefährdungen durch austretende Gase oder Flüssigkeiten.

▶ Versenden oder verschicken Sie keine beschädigten Akkus!
Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden.
- Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können.
Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunternehmen.

Hilti Produkte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zurwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.

▶ Werfen Sie Elektrowerkzeuge, Elektronische Geräte und Akkus nicht in den Hausmüll!

11 Herstellergewährleistung

- Bitte wenden Sie sich bei Fragen zu den Gewährleistungsbedingungen an Ihren lokalen Hilti Partner.

Weiterführende Informationen zu Bedienung, Technik, Umwelt und Recycling finden Sie unter folgendem Link: qr.hilti.com/manual/?id=2375781

Diesen Link finden Sie auch am Ende der Bedienungsanleitung als QR-Code.

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Veiligheid

4 Technische gegevens

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sécurité

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Seguridad

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Segurança

2.1 Normas gerais de segurança

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sicurezza

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sikkerhed

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland

2 Säkerhet

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sikkerhet

2.1 Generelle sikkerhetsanvisninger

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Turvallisuus

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Ohutus

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Drošība

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sauga

2.1 Bendrieji saugos nurodymai

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Bezpieczeństwo

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Bezpečnost

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Varnost

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sigurnost

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия

2 Безопасность

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Безпека

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Қауіпсіздік

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Securitate

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Ασφάλεια

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Güvenlik

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

السلامة

2

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 安全

2.1 一般安全注意事项

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 안전

2.1 일반 안전상의 주의사항

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Germany

2019

הכלהה 2.1

הכלה	הכלה
•הכלה•הכלה•	•הכלה•הכלה•
•••	••
•••	••
•••	••
•••	••
•••	••
•••	••
•••	••
•••	••
•••	••
•••	••
•••	••
•••	•

Feldkircherstraße 100

9494 Schaan | Liechtenstein

UK Importer:
