MANUALE UTENTE EXO-T-22 HILTI

it Manuale d'istruzioni originale 84

da Original brugsanvisning 98

sv Originalbruksanvisning 111

no Original bruksanvisning 124

Manuale d'istruzioni originale

1 Indicazioni relative al manuale d'istruzioni

1.1 A questo manuale d'istruzioni

• Leggere attentamente il presente manuale d'istruzioni prima della messa in funzione. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi.
• Rispettare le avvertenze per la sicurezza e i segnali di avvertimento riportati nel presente manuale d'istruzioni.
• Conservare sempre il manuale d'istruzioni con il prodotto e consegnare il prodotto a terze persone solo unitamente al presente manuale.

1.2 Spiegazioni del disegno

1.2.1 Avvertenze

Le avvertenze avvisano della presenza di pericoli nell'uso del prodotto. Vengono utilizzate le seguenti parole segnaletiche:

PERICOLO

PERICOLO !

▶ Prestare attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali.

AVVERTIMENTO

AVVERTIMENTO !

Per un pericolo potenzialmente imminente, che può essere causa di lesioni gravi o mortali per le persone.

PRUDENZA

PRUDENZA !

- Situazione potenzialmente pericolosa, che potrebbe causare lesioni alle persone o danni materiali.

1.2.2 Simboli nel manuale d'istruzioni

Nel presente manuale d'istruzioni vengono utilizzati i seguenti simboli:

Rispettare il manuale d'istruzioni

Indicazioni sull'utilizzo ed altre informazioni utili

Smaltimento dei materiali riciclabili

Non gettare elettroutensili o batterie tra i rifiuti domestici

Hilti Batteria al litio

Hilti Caricabatteria

1.2.3 Simboli nelle figure

Vengono utilizzati i seguenti simboli nelle figure:

2	Questi numeri rimandano alle figure corrispondenti all'inizio del presente manuale d'istruzioni.
3	La numerazione indica una sequenza delle fasi di lavoro nell'immagine e può discostarsi dalle fasi di lavoro nel testo.
11	I numeri di posizione vengono utilizzati nella figura Panoramica e fanno riferimento ai numeri della legenda nel paragrafo Panoramica prodotto.
○!	Questo simbolo è inteso per attirare la vostra attenzione in caso di utilizzo del prodotto.

1.3 Simboli in funzione del prodotto

1.3.1 Simboli presenti sul prodotto

Sul prodotto possono essere utilizzati i seguenti simboli:

	Il prodotto supporta la tecnologia NFC, compatibile con piattaforme iOS e Android.
	Supporto EXO-T-22 L-shaped
	Supporto EXO-T-22 I-shaped
	Batteria al litio
	Non utilizzare in alcun caso la batteria come attrezzo a percussione.
	Non lasciar cadere la batteria. Non utilizzare batterie che abbiano subito urti o danni di qualsiasi altro genere.

1.4 Informazioni sul prodotto

I prodotti sono destinati ad un uso di tipo professionale e devono essere utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato ed opportunamente istruito. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se maneggiati in modo non idoneo da personale non opportunamente istruito o utilizzati in modo non conforme alle disposizioni.

La denominazione del modello ed il numero di serie sono riportati sulla targhetta dell'attrezzo.

- Riportare il numero di serie nella tabella seguente. I dati relativi al prodotto sono necessari in caso di richieste al nostro rappresentante o al Centro Riparazioni.

Dati prodotto

Dispositivo di sollevamento EXO-T-22
Generazione 01
N. di serie

1.5 Dichiarazione di conformità

Il produttore dichiara, sotto la sua solaresponsabilità, che il prodotto qui descrittoèconforme alla legislazione e alle norme in vigore. L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione.

Le documentazioni tecniche sono archivate qui:

2.1 Indicazioni generali di sicurezza

ATTENZIONE Leggere tutte le avvertenze di sicurezza, le indicazioni, le illustrazioni e i dati tecnici forniti assieme al presente prodotto. La mancata osservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Si raccomanda di conservare tutte le avvertenze di sicurezza e le indicazioni per gli utilizzi futuri.

Osservare sempre il manuale d'istruzioni dell'attrezzo elettrico agganciato.

Sicurezza sul posto di lavoro

• Mantenere pulita e ben illuminata la zona di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
• Evitare di lavorare con il prodotto in ambienti soggetti a rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli attrezzi elettrici producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini e le altre persone durante l'impiego del prodotto. Eventuali distrazioni potranno comportare la perdita del controllo sul prodotto.

HILTI

Durante il trasporto del prodotto, prestare attenzione all'ambiente circostante e assicurarsi che non vi sia nessuno nelle vicinanze. Con il braccio a sbalzo è possibile provocare danni e causare lesioni alle persone.

Sicurezza delle persone

• È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo elettrico durante le operazioni di lavoro. Non utilizzare attrezzi elettrici quando si è stanchi o sotto l'effetto di stupefacenti, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può provocare gravi lesioni.
• Evitare l'accensione involontaria dello strumento. Accertarsi che il prodotto sia spento prima di collegare la batteria, prima di prenderlo o trasportarlo. La mancata osservanza può provocare incidenti.
• Evitare di assumere posture anomale. Cercare di tenere una posizione stabile e di mantenere sempre l'equilibrio. In questo modo sarà possibile controllare meglio l'attrezzo elettrico in situazioni inaspettate.
  Durante l'utilizzo dell'attrezzo elettrico agganciato, assicurarsi di avere una posizione stabile. Uno sfondamento improvviso potrebbe far perdere l'equilibrio!
  Accertarsi di essere sempre in grado di supportare il peso dell'attrezzo elettrico fissato. Nei casi più sfavorevoli, la fune potrebbe spezzarsi oppure il motore / freno guastarsi, provocando una perdita dell'equilibrio.
  Indossare un abbigliamento adeguato. Evitare di indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. I vestiti larghi, i gioielli o i capelli lunghi possono impigliarsi nelle parti in movimento.
  Durante l'utilizzo del prodotto, indossare sempre calzature antinfortunistiche, casco e protezione per gli occhi. Integrare la propria protezione personale con tutti gli elementi necessari all'utilizzo dell'attrezzo elettrico agganciato (ad es. protezioni acustiche, mascherina antipolvere).
  Osservare assolutamente le istruzioni per indossare correttamente il prodotto. Chiudere tutte le cinture presenti. Se le cinture non vengono allacciate correttamente, il peso da trasportare non viene distribuito in modo appropriato e questo potrebbe provocare lesioni.
  Non farsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza degli attrezzi elettrici, neanche quando si ha dimestichezza con l'attrezzo in seguito ad un uso frequente. Un comportamento negligente potrebbe provocare gravi lesioni in poche frazioni di secondo.
  Riporre il prodotto quando non viene utilizzato o quando viene fatta una pausa. Trasportarlo inutilmente può provocare incidenti e lesioni.
  Riporre il prodotto se si sente un forte mal di schiena. Trasportarlo oltremodo può provocare lesioni fisiche.
  ▶ Non utilizzare il prodotto insieme a un'imbracatura.
  ▶ Non lavorare con il prodotto vicino a un precipizio.

Utilizzo e cura del prodotto

• Tenere sempre saldamente l'attrezzo elettrico agganciato con entrambe le mani utilizzando le apposite impugnature. Portare le braccia in una posizione in cui sia possibile attutire la forza del contraccolpo.
  Non utilizzare il prodotto se l'interruttore è difettoso. Un prodotto che non si possa più accendere o spegnere è pericoloso e deve essere riparato.
  ▶ Effettuare accuratamente la manutenzione del prodotto. Verificare che le parti mobili funzionino perfettamente senza incepparsi e che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione del prodotto stesso. Far riparare le parti eventualmente danneggiate prima di utilizzare l'attrezzo. Molti incidenti sono provocati da una manutenzione scorretta dei prodotti.
  Rimuovere la batteria prima di procedere con le impostazioni, di sostituire gli accessori o di riporre il prodotto. Tale precauzione eviterà che l'attrezzo elettrico possa essere messo in funzione inavvertitamente.
  Utilizzare il prodotto e gli accessori solo se in perfette condizioni tecniche di funzionamento.
  Non manipolare né apportare mai modifiche al prodotto o agli accessori.
  Pericolo di lesioni dovute alla caduta di utensili e/o accessori. Prima dell'inizio dei lavori, controllare che la batteria e l'accessorio montato siano fissati saldamente.
  Pericolo di lesioni dovuto alla caduta dell'attrezzo elettrico. Prima di iniziare il lavoro, controllare che l'attrezzo elettrico agganciato sia fissato in modo sicuro.
  Non superare il peso consentito (vedere dati tecnici) per l'attrezzo elettrico agganciato.
  Non svolgere la fune oltre la distanza dal braccio a sbalzo al pavimento. Continuando a svolgere la fune, prima o poi questa si riavvolgerà nella direzione opposta. Se in questa situazione viene agganciato un attrezzo elettrico, quest'ultimo non può essere tenuto dall'EXO-T-22.

Seguire attentamente le presenti istruzioni durante l'utilizzo dell'attrezzo elettrico, degli accessori, degli utensili, ecc. A tale scopo, valutare le condizioni di lavoro e il lavoro da eseguire. L'impiego di attrezzi elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
▶ Non utilizzare il prodotto per sollevare carichi.
Non agganciare oggetti al prodotto. Utilizzare il prodotto esclusivamente come ausilio di sollevamento per attrezzi elettrici.
Non agganciare attrezzi elettrici al prodotto che non siano menzionati nel capitolo Utilizzo conforme.
▶ Non utilizzare il prodotto sotto la pioggia.
▶ Non lavorare in spazi stretti. Evitare il contatto con ostacoli o pareti.
Non utilizzare il prodotto in zone ad alta tensione o vicino a zone in cui è presente un pericolo di esplosione.

Utilizzo e cura dell'attrezzo a batteria

• Caricare le batterie esclusivamente nei caricabatteria consigliati dal produttore. Se un caricabatteria previsto per un determinato tipo di batteria viene utilizzato con altri tipi di batterie, sussiste il pericolo di incendio.
  Per gli attrezzi elettrici utilizzare esclusivamente le batterie previste allo scopo. L'uso di batterie di tipo diverso può provocare lesioni e comportare il rischio d'incendi.
  Tenere la batteria non utilizzata lontana da graffette, monete, chiavi, chiodi, viti o da altri oggetti di metallo di piccole dimensioni che potrebbero causare un collegamento tra i contatti. Un eventuale cortocircuito tra i contatti della batteria potrà dare origine a ustioni o ad incendi.
  In caso di impiego errato possono verificarsi fuoriuscite di liquido dalla batteria. Evitare il contatto con questo liquido. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dalla batteria può causare irritazioni cutanee o ustioni.
  Non utilizzare batterie danneggiate o modificate. Tali batterie possono comportarsi in modo imprevedibile e provocare fiamme, esplosioni o pericolo di lesioni.
  Non esporre la batteria a fiamme o ad alte temperature. Eventuali fiamme o temperature superiori a 130 °C (265 °F) possono provocare un'esplosione.
• Seguire le istruzioni per la carica e non caricare mai la batteria o l'attrezzo a batteria oltre l'intervallo di temperatura indicato nel manuale d'istruzioni. Una carica non corretta o oltre l'intervallo di temperatura ammesso può danneggiare irrimediabilmente la batteria o aumentare il rischio di incendio.

Assistenza

Fare riparare l'attrezzo elettrico esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dell'attrezzo elettrico.
Non sottoporre mai a manutenzione le batterie danneggiate. È consigliabile che la manutenzione completa delle batterie sia effettuata solo dal costruttore o nei centri del Servizio Assistenza autorizzati.

2.2 Utilizzo conforme e cura delle batterie ricaricabili

• Prestare attenzione alle seguenti avvertenze di sicurezza per trattare ed utilizzare correttamente le batterie al litio. La mancata osservanza può provocare irritazioni alla pelle, gravi lesioni corrosive, ustioni chimiche, incendi e/o esplosioni.
• Utilizzare le batterie solo se in perfette condizioni tecniche di funzionamento.
  ▶ Maneggiare con cura le batterie, onde evitare possibili danneggiamenti e la fuoriuscita di liquidi molto nocivi per la salute!
  ▶ Le batterie non devono essere in alcun caso modificate o manipulate!
  ▶ Le batterie non devono essere smontate, schiacciate, riscaldate o bruciate a temperature superiori a 80°C (176°F).
  Non utilizzare o caricare le batterie che hanno ricevuto un colpo o altro tipo di danneggiamento. Controllare regolarmente che sulle batterie non si riscontrino segni di danneggiamento.
  ▶ Non utilizzare mai batterie riciclate o riparate.
  Non utilizzare mai una batteria o un attrezzo elettrico a batteria come attrezzo a percussione.
  Non esporre mai le batterie ai raggi diretti del sole, a temperature elevate, alla formazione di scintille o a fiamme libere. Questo potrebbe provocare esplosioni.
  Non toccare i poli della batteria con le dita, con utensili, braccialetti, anelli o altri oggetti a conduttività elettrica. Ciò potrebbe danneggiare la batteria e provocare danni materiali e lesioni.
• Tenere le batterie al riparo da pioggia, umidità e liquidi. La penetrazione di umidità può provocare cortocircuiti, scosse elettriche, ustioni, incendi ed esplosioni.

HILTI

- Utilizzare solamente i caricabatteria e gli elettroutensili previsti per questo tipo di batterie. Prestare attenzione alle indicazioni riportate nei rispettivi manuali d'istruzioni.

Non utilizzare o conservare la batteria in ambienti a rischio di esplosione.

- Quando la batteria è troppo calda al fatto, è possibile che sia difettosa. Collocare la batteria in un luogo visibile e non infiammabile ad una distanza sufficiente dai materiali infiammabili. Fare raffreddare la batteria. Se la batteria dopo un'ora è ancora troppo calda al fatto, è possibile che sia difettosa. Rivolgersi al Centro Riparazioni Hilti oppure leggere il documento "Avvertenze per la sicurezza e l'utilizzo di batterie al litio Hilti".

Osservare le direttive speciali valide per il trasporto, il magazzinaggio e l'utilizzo di batterie al litio. → Pagina 96

Leggere le avvertenze per la sicurezza e l'utilizzo delle batterie al litio Hilti riportate alla fine del presente manuale d'istruzioni, scansionando il codice QR.

3 Descrizione

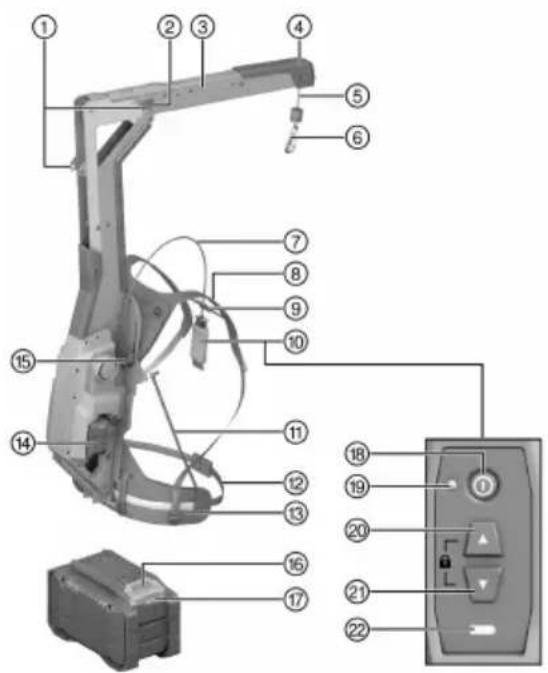

3.1 Panoramica del prodotto

① Posizione di innesto braccio a sbalzo

② Tasto di sbloccaggio braccio a sbalzo

③ Braccio a sbalzo

④ Ammortizzatore

⑤ Fune portante

⑥ Gancio

⑦ Cavo per il telecomando

⑧ Bretella

⑨ Fascia toracica

⑩ Telecomando

⑪ Supporto

⑫ Impostazione della lunghezza fascia addominale

⑬ Fascia addominale

⑭ Batteria

⑮ Regolazione dell'altezza

⑯ Tasto di sbloccaggio batteria

⑰ Indicatore di stato batteria

⑱ Tasto On/Off

⑲ Indicatore di esercizio a LED (verde)

⑳ Tasto Su

⑳ Tasto Giù

⑳ Indicatore del livello di carica della batteria

3.2 Utilizzo conforme

Il prodotto descritto è un ausilio di sollevamento attivo a batteria. È progettato per tenere martelli combinati SDS-max nonché martelli scalpellatori e demolitori Hilti.

- Per questo prodotto utilizzare esclusivamente le batterie al litio Hilti Nuron della serie B 22. Per garantire una prestazione ottimale, Hilti per questo prodotto raccomanda di utilizzare le batterie riportate nella tabella alla fine di questo manuale d'istruzioni.

- Per queste batterie utilizzare esclusivamente i caricabatteria Hilti delle serie citate nella tabella alla fine di questo manuale d'istruzioni.

3.3 Dotazione

Dispositivo di sollevamento, supporto per attrezzo elettrico, manuale d'istruzioni

Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group

3.4 Indicatori LED telecomando

Stato Significato
L'indicatore di esercizio a LED è acceso con luce verde fissa	Il prodotto è acceso.La fune portante è sbloccata.
L'indicatore di esercizio a LED lampeggia con luce verde	Il prodotto è acceso.La fune portante è bloccata.
L'indicatore di esercizio a LED è acceso con lucel prodotto ha un difetto temporaneo. Spegnere e rossa fissa	riaccendere il prodotto.
L'indicatore di esercizio a LED non si accende Il prodotto è spento.
L'indicatore di esercizio a LED è acceso con lucel livello di carica della batteria utilizzata è inferiore gialla fissa	al 25%.

3.5 Indicazioni della batteria al litio

Le batterie al litio Hilti Nuron possono indicare il livello di carica, i messaggi di errore e lo stato della batteria.

3.5.1 Indicazione del livello di carica e dei messaggi di errore

AVVERTIMENTO

Pericolo di lesioni per la caduta della batteria!

- Con batteria inserita, dopo aver premuto il tasto di sbloccaggio, assicurarsi di bloccare correttamente la batteria nel prodotto che si sta utilizzando.

Per ottenere una delle seguente indicazioni, premere brevemente il tasto di sbloccaggio della batteria. Il livello di carica nonché le possibili anomalie appaiono anche in modo permanente, finché il prodotto collegato è acceso.

Stato Significato
Quattro (4) LED si accendono con luce verde fissa	Stato di carica: da 100% a 71%
Tre (3) LED si accendono con luce verde fissa	Stato di carica: da 70% a 51%
Due (2) LED si accendono con luce verde fissa	Stato di carica: da 50% a 26%
Un (1) LED si accende con luce verde fissa Stato di carica: da 25% a 10%
Un (1) LED lampeggia lentamente con luce verde	Livello di carica: < 10%
Un (1) LED lampeggia rapidamente con luce verde	La batteria al litio è completamente scarica. Cari-care la batteria.Se dopo aver ricaricato la batteria, il LED lampeg-gia ancora rapidamente, rivolgersi al Centro Ripa-razioni Hilti.
Un (1) LED lampeggia rapidamente con luce gialla	La batteria al litio o il prodotto ad essa collegato sono sovraccarichi, troppo caldi, troppo freddi op-pure è presente un altro difetto.Portare il prodotto e la batteria alla temperatura di lavoro consigliata e non sovraccaricare il prodotto durante la sua applicazione.Se il messaggio persiste, rivolgersi al Centro Ripa-razioni Hilti.
Un (1) LED si accende con luce gialla	La batteria al litio e il relativo prodotto non sono compatibili. Rivolgersi al Centro Riparazioni Hilti.
Un (1) LED lampeggia rapidamente con luce rossa	La batteria al litio è bloccata e non può essere ulte-riormente utilizzata. Rivolgersi al Centro Riparazioni Hilti.

3.5.2 Visualizzazione dello stato della batteria

Per interrogare lo stato della batteria, tenere premuto il tasto di sbloccaggio per più di tre secondi. Il sistema non rileva alcun potenziale malfunzionamento della batteria a causa di un uso improprio, come ad es. caduta, fori, danni esterni provocati dal calore ecc.

Stato Significato
Tutti i LED si accendono in sequenza e infine un LED verde rimane acceso costantemente.	È(1) possibile continuare ad utilizzare la batteria.
Tutti i LED si accendono in sequenza e infine un LED giallo lampeggia rapidamente.	In(I) possibile portare a termine la richiesta relativa allo stato della batteria. Ripetere la procedura o rivolgersi al Centro Riparazioni Hilti.
Tutti i LED si accendono in sequenza e infine il LED rosso rimane acceso costantemente.	Se è possibile continuare ad utilizzare un prodotto collegato, la capacità residua della batteria è inferiore al 50%.Se non è più possibile continuare ad utilizzare un prodotto collegato, significa che la batteria è alla fine della sua durata e deve essere sostituita. Rivolgersi al Centro Riparazioni Hilti.

4 Dati tecnici

Peso senza batteria	7,75 kg
Peso consentito dell'attrezzo elettrico agganciato inclusi accessori	-6 kg ... 17 kg
Temperatura ambiente durante il funzionamento	-17 °C ... 60 °C
Temperatura di magazzinaggio	-20 °C ... 70 °C

4.1 Batteria

Tensione d'esercizio batteria	21,6 V
Peso batteria	Vedere alla fine del presente manuale d'istruzioni
Temperatura ambiente durante il funzionamento	-17 °C ... 60 °C
Temperatura di magazzinaggio	-20 °C ... 40 °C
Temperatura della batteria ad inizio carica	-10 °C ... 45 °C

4.2 Informazioni sulla rumorosità secondo EN 62841-1:2015, AC:2015

I livelli di pressione sonora indicati nelle presenti istruzioni sono stati misurati secondo una procedura di misurazione standardizzata e possono essere utilizzati per confrontare tra loro gli attrezzi elettrici. Sono adatti anche ad una valutazione preventiva delle esposizioni.

I dati indicati rappresentano le principali applicazioni dell'attrezzo elettrico. Se l'attrezzo elettrico viene impiegato per altre applicazioni, con accessori diversi o senza un'adeguata manutenzione, i dati possono variare. Ciò potrebbe aumentare considerevolmente il valore delle esposizioni per l'intera durata di utilizzo. Per una valutazione precisa delle esposizioni, occorre anche tenere conto degli intervalli di tempo in cui l'attrezzo elettrico è spento oppure è acceso, ma non è in uso. Ciò potrebbe ridurre considerevolmente il valore delle esposizioni per l'intera durata di utilizzo.

Attuare misure di sicurezza aggiuntive per proteggere l'utilizzatore dall'effetto del suono, come ad esempio: effettuare la manutenzione degli attrezzi elettrici e degli utensili, tenere le mani calde, organizzare le fasi di lavoro.

Dati sulla rumorosità

Livello di potenza sonora _WA (L)	83 dB(A)
Grado d'incertezza livello di potenza sonora _WA [K]	3 dB(A)
Livello di pressione acustica _PA (L)	72 dB(A)
Grado d'incertezza livello di pressione acustica _PA [K]	3 dB(A)

AVVERTIMENTO

Pericolo di lesioni a causa di avviamento accidentale!

• Prima di inserire la batteria, assicurarsi che il relativo prodotto sia spento.
  Rimuovere la batteria prima di procedere con le impostazioni dell'attrezzo o prima di sostituire degli accessori.

Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto.

5.1 Carica della batteria

1. Prima di effettuare la ricarica, leggere il manuale d'istruzioni del caricabatteria.
2. Accertarsi che i contatti della batteria e del caricabatteria siano puliti e asciutti.
3. Caricare la batteria con un caricabatteria omologato. → Pagina 88

5.2 Inserimento della batteria

AVVERTIMENTO

Pericolo di lesioni a causa di cortocircuito o caduta della batteria!

• Prima di inserire la batteria nel prodotto, accertarsi che sui contatti della batteria e su quelli del prodotto non siano presenti corpi estranei.

• Accertarsi che la batteria sia sempre innestata correttamente.

• Caricare la batteria completamente prima della prima messa in funzione.

• Inserire la batteria nel prodotto, finché non scatta in posizione in modo udibile.
• Controllare che la batteria sia correttamente in sede.

5.3 Rimozione della batteria

1. Premere il tasto di sbloccaggio della batteria.
2. Estrarre la batteria dal prodotto.

5.4 Montaggio del supporto per l'attrezzo elettrico

PRUDENZA

Pericolo a causa delle fessure di ventilazione coperte. Se le fessure di ventilazione sono coperte, l'attrezzo elettrico potrebbe surriscaldarsi, provocando ustioni e danni all'attrezzo elettrico.

▶ Non coprire mai le fessure di ventilazione dell'attrezzo elettrico.

Hilti offre diversi supporti per gli attrezzi elettrici da agganciare. Utilizzare il supporto adatto che corrisponda alla forma dell'attrezzo elettrico.

Leggere il manuale d'istruzioni del supporto!

1. Avvolgere il nastro nero attorno all'impugnatura nera dell'attrezzo elettrico.
   Se necessario, utilizzare il distanziale per evitare di bloccare l'interruttore di comando dell'attrezzo elettrico.
2. Agganciare il gancio della cintura nell'anello del supporto e stringere la cintura.
3. Avvolgere poi l'estremità libera della cintura attorno alla cintura tesa per evitare che l'estremità della cintura ostacoli il lavoro.
4. Avvolgere la cintura rossa attorno alla scatola del motore rossa dell'attrezzo elettrico.
5. Agganciare il gancio della cintura nell'anello del supporto e stringere la cintura.
6. Avvolgere poi l'estremità libera della cintura attorno alla cintura tesa per evitare che l'estremità della cintura ostacoli il lavoro oppure si incastri nell'utensile.

5.5 Apertura del braccio a sbalzo 2

AVVERTIMENTO

Pericolo di lesioni durante la chiusura del braccio a sbalzo. Pericolo di schiacciamento delle dita a causa del braccio a sbalzo o del sollevamento della fune alla posizione finale.

Durante la chiusura del braccio a sbalzo indossare guanti protettivi.
▶ Spegnere il prodotto prima di chiudere il braccio a sbalzo.
Staccare l'attrezzo elettrico agganciato e/o i relativi supporti prima di chiudere il braccio a sbalzo.
- Controllare che vi sia spazio sufficiente intorno prima di chiudere il braccio a sbalzo.

AVVERTIMENTO

Pericolo di lesioni a causa del braccio a sbalzo non bloccato. Movimento non controllato del braccio a sbalzo e dell'attrezzo elettrico agganciato.

• Assicurarsi che il braccio a sbalzo sia correttamente bloccato prima di accendere e utilizzare il prodotto.
  Se non è possibile bloccare correttamente il braccio a sbalzo, il prodotto non deve essere utilizzato.

• Premere entrambi i tasti di sbloccaggio del braccio a sbalzo.

• Ruotare il braccio a sbalzo di 270° in avanti.
• Assicurarsi che il braccio a sbalzo si innesti in modo sicuro su entrambi i lati nella posizione di innesto.

6 Utilizzo

Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto.

6.1 Come indossare il prodotto

6.1.1 Regolazione dell'altezza 3

Per adattare l'altezza, l'EXO-T-22 deve essere riposto.

1. Svitare i dadi ad alette dell'impostazione dell'altezza.
2. Regolare l'altezza desiderata.
3. Avvitare i dadi ad alette dell'impostazione dell'altezza.
4. Controllare che l'altezza sia uguale su entrambi i lati.

6.1.2 Come indossare il prodotto 4, 5, 6, 7, 8, 9

1. Indossare il prodotto come uno zaino. Condurre le braccia attraverso le tracolle e posizionare le tracolle sulle spalle.
2. Chiudere il fissaggio a clip della fascia addominale.
3. Posizionare la fascia addominale.

La fascia addominale deve trovarsi sopra il grande gluteo, all'altezza del bacino.

- La fascia addominale non deve scivolare durante l'utilizzo.

1. Adattare la larghezza della fascia addominale.

▶ Inclinare le fibbie per allentare la fascia addominale.
- Tirare in avanti entrambe le estremità della fascia addominale, per metterla in tensione.

1. Posizionare le estremità della fascia addominale nei supporti fascia.

2. Chiudere il fissaggio a clip della fascia toracica.

3. Adattare l'altezza e la larghezza della fascia toracica.

4. Regolare le tracolle. Tirare le estremità della fascia verso il basso, per mettere in tensione le tracolle. Per allentare le tracolle, inclinare la fibbia.

- Quando si sollevano le braccia, la fascia addominale non deve venire trascinata verso l'alto. Se la fascia addominale cambia posizione, è necessario allentare le tracolle.

6.2 Accensione / spegnimento

1. Premere il tasto On/Off sul telecomando per accendere il prodotto.

L'indicatore di esercizio a LED è acceso con luce verde fissa.

Se la fune portante non è in posizione finale, dopo l'accensione verrà arrotolata completamente. Se l'attrezzo elettrico agganciato riconosce un carico, questa operazione si interrompe e la fune portante rimane ferma dopo un breve movimento.

1. Premere nuovamente il tasto On/Off sul telecomando per spegnere il prodotto.

▶ L'indicatore di esercizio a LED si spegne.

6.3 Aggancio dell'attrezzo elettrico

1. Montare il supporto sull'attrezzo elettrico. → Pagina 91
2. Accendere il prodotto. → Pagina 93
3. Una volta soddisfatta la seguente condizione, eseguire anche quanto segue:

Condizioni: L'attrezzo elettrico da agganciare si trova sul pavimento oppure su un'altra superficie solida.

Premere il tasto Giù per svolgere una quantità sufficiente di fune portante dall'EXO-T-22 per agganciare l'attrezzo elettrico senza doverlo sollevare. In alternativa, tirare lentamente il moschettone verso il basso per svolgere la fune portante.

Prestare attenzione alla lunghezza massima della fune portante.

• Agganciare il gancio dell'EXO-T-22 in uno dei due occhielli del supporto.
  Premere il tasto Su. Non aiutare manualmente ad effettuare il sollevamento.

▶ L'attrezzo elettrico agganciato viene sollevato.

- Lasciar pendere liberamente l'attrezzo elettrico agganciato all'altezza desiderata per ca. 2 secondi.

Il peso dell'attrezzo elettrico agganciato viene riconosciuto e inizializzato automaticamente.
Se l'utilizzatore interviene troppo presto tirando o sollevando l'attrezzo elettrico, il peso non viene inizializzato correttamente e l'attrezzo elettrico agganciato potrebbe abbassarsi o sollevarsi automaticamente.

L'attrezzo elettrico deve essere sospeso il più orizzontalmente possibile con tutti gli accessori e gli utensili. Se l'attrezzo elettrico agganciato si inclina troppo in una direzione, utilizzare l'altro occhiello del supporto. Il peso dell'attrezzo elettrico agganciato deve essere poi inizializzato nuovamente.

1. Una volta soddisfatta la seguente condizione, eseguire anche quanto segue:

Condizioni: L'attrezzo elettrico da agganciare deve essere agganciato in sospensione.

Premendo il tasto Giù, svolgere la fune portante per la lunghezza desiderata.

Considerare una sufficiente distanza di caduta di almeno 15 cm sotto l'attrezzo elettrico da agganciare.

- Agganciare il gancio dell'EXO-T-22 in uno dei due occhielli del supporto.

HILTI

▶ Lasciar cadere l'attrezzo elettrico improvvisamente. L'EXO-T-22 riconosce l'accelerazione improvvisa e arresta l'attrezzo elettrico agganciato dopo qualche centimetro di caduta.
- Lasciar pendere liberamente l'attrezzo elettrico agganciato all'altezza desiderata per ca. 2 secondi.

Il peso dell'attrezzo elettrico agganciato viene riconosciuto e inizializzato automaticamente.
Se l'utilizzatore interviene troppo presto tirando o sollevando l'attrezzo elettrico, il peso non viene inizializzato correttamente e l'attrezzo elettrico agganciato potrebbe abbassarsi o sollevarsi automaticamente.
Premere il tasto Su o Giù se l'attrezzo elettrico agganciato non è stato inizializzato correttamente dopo averlo fatto cadere.

È possibile anche bloccare la fune prima di agganciare l'attrezzo elettrico. L'attrezzo elettrico rimane quindi ad altezza costante. Premere poi il tasto Su o Giù. In questo modo, l'attrezzo elettrico agganciato si muove e contemporaneamente il suo peso viene riconosciuto e inizializzato.

L'attrezzo elettrico deve essere sospeso il più orizzontalmente possibile con tutti gli accessori e gli utensili. Se l'attrezzo elettrico agganciato si inclina troppo in una direzione, utilizzare l'altro occhiello del supporto. Il peso dell'attrezzo elettrico agganciato deve essere poi inizializzato nuovamente.

6.4 Lavorare con l'EXO-T-22

Se l'EXO-T-22 ha riconosciuto e inizializzato il peso dell'attrezzo elettrico agganciato, l'attrezzo elettrico viene sempre mantenuto all'altezza a cui l'attrezzo elettrico è stato spostato.

1. Per spostare l'attrezzo elettrico agganciato verso l'alto, sollevarlo leggermente.

L'EXO-T-22 riconosce la riduzione di peso e tira la fune portante insieme all'attrezzo elettrico verso l'alto.

1. Per spostare l'attrezzo elettrico agganciato verso il basso, premerlo delicatamente verso il basso.

L'EXO-T-22 riconosce l'incremento di peso e svolge lentamente la fune portante.

1. Per arrestare il movimento, non applicare ulteriore forza verticale sull'attrezzo elettrico agganciato.

2. Per evitare che la fune portante venga svolta o avvolta, premere e tenere premuti contemporaneamente i tasti Su e Giù.

▶ L'indicatore di esercizio a LED lampeggia con luce verde.
▶ La fune portante viene bloccata.

1. Per sbloccare la fune portante, premere il tasto Su o Giù.

▶ L'indicatore di esercizio a LED è acceso con luce verde fissa.
▶ La fune portante viene sbloccata.

Se l'attrezzo elettrico agganciato si può spostare su e giù solo con una maggiore resistenza, occorre inizializzare nuovamente il peso dell'attrezzo elettrico agganciato. Per farlo, spostare brevemente l'attrezzo elettrico agganciato con il tasto Su o Giù per muoverlo verso l'alto o verso il basso e lasciare poi che l'attrezzo elettrico rimanga liberamente sospeso per 2 secondi. Il peso viene inizializzato nuovamente e la resistenza al movimento viene di nuovo ridotta.

6.5 Sgancio dell'attrezzo elettrico

PRUDENZA

Pericolo di lesioni a causa di un movimento inaspettato della fune portante. Lesioni e/o danni a causa del sollevamento o della caduta dell'attrezzo elettrico agganciato.

Bloccare sempre la fune portante prima di sganciare l'attrezzo elettrico agganciato.

1. Abbassare l'attrezzo elettrico agganciato finché non è appoggiato sul pavimento o su un'altra superficie stabile.

È possibile rimuovere l'attrezzo elettrico anche in sospensione.

1. Premere e tenere premuto contemporaneamente i tasti Su e Giù per bloccare il movimento della fune portante.

▶ L'indicatore di esercizio a LED lampeggia con luce verde.
▶ La fune portante viene bloccata.

1. Sganciare dai ganci l'attrezzo elettrico agganciato.

6.6 Come deporre il prodotto

1. Avvolgere completamente la fune portante premendo il tasto Su.
2. Spegnere il prodotto.
3. Inclinare le fibbie delle tracolle per allentarle.
4. Aprire il fissaggio a clip della fascia toracica.
5. Aprire il fissaggio a clip della fascia addominale.
6. Deporre il prodotto come uno zaino.

7 Cura e manutenzione

AVVERTIMENTO

Pericolo di lesioni con la batteria inserita!

- Prima di tutti i lavori di cura e manutenzione rimuovere sempre la batteria!

Cura del prodotto

• Rimuovere con cura lo sporco tenace attaccato all'attrezzo.
• Se presente, pulire con cautela le feritoie di ventilazione con una spazzola morbida ed asciutta.
• Pulire la carcassa solo con un panno leggermente inumidito. Non utilizzare prodotti detergenti contenenti silicone, poiché questi potrebbero danneggiare le parti in plastica.
• Utilizzare un panno pulito e asciutto per pulire i contatti del prodotto.

Cura delle batterie al litio

• Non utilizzare mai una batteria con feritoie di ventilazione intasate. Pulire con cautela le feritoie di ventilazione con una spazzola asciutta e morbida.
• Evitare che la batteria venga esposta inutilmente a polvere o sporcizia. Mai esporre la batteria a elevata umidità (ad es. non immergere in acqua né esporre a pioggia).
  Se un batteria è stata bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti.
• Tenere la batteria priva di olio e grasso esterni. Non lasciare che sulla batteria si accumuli inutilmente polvere o sporcizia. Pulire la batteria con una spazzola morbida e asciutta o un panno pulito e asciutto. Non utilizzare prodotti detergenti contenenti silicone, poiché potrebbero danneggiare le parti in plastica. Non toccare i contatti della batteria stessa ed eliminare da essi il grasso non applicato dall'officina.
• Pulire la carcassa solo con un panno leggermente inumidito. Non utilizzare prodotti detergenti contenenti silicone, poiché potrebbero danneggiare le parti in plastica.

Manutenzione

• Controllare regolarmente che tutte le parti visibili non presentino danneggiamenti e che gli elementi di comando funzionino perfettamente.
• Non utilizzare il prodotto in caso di danneggiamenti e / o anomalie di funzionamento. Fare riparare immediatamente l'attrezzo dal Centro Riparazioni Hilti.
• Terminati gli interventi di cura e manutenzione ripristinare tutti i dispositivi di protezione e controllare tale che funzionino perfettamente.

Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group

Trasporto

PRUDENZA

Avvio accidentale durante il trasporto !

- Trasportare sempre i prodotti con la batteria estratta!

▶ Estrarre la/le batteria/e.
Non trasportare mai le batterie alla rinfusa. Durante il trasporto, le batterie devono essere preferibilmente protette da urti e vibrazioni eccessive e da qualsiasi materiale conduttivo o isolate da altre batterie, in modo che non vengano a contatto con altri poli della batteria e provochino un cortocircuito. Rispettare le normative locali per le batterie.
Le batterie non possono essere inviate per posta. Rivolgersi ad uno spedizioniere se si intende spedire batterie non danneggiate.
- Prima di ogni utilizzo nonché prima e dopo un lungo trasporto, controllare che il prodotto e le batterie non presentino danneggiamenti.

Magazzinaggio

AVVERTIMENTO

Danneggiamento accidentale dovuto a batterie difettose o con perdite di liquido!

- Conservare sempre i prodotti con la batteria estratta!

• Immagazzinare il prodotto e le batterie in un luogo fresco e asciutto. Rispettare i valori limite di temperatura riportati nei dati tecnici.
  Non conservare le batterie sul il caricabatteria. Rimuovere sempre la batteria dal caricabatterie dopo il processo di carica.
  Non immagazzinare mai le batterie al sole, su fonti di calore o dietro a vetri.
  ▶ Lasciare l'attrezzo e le batterie fuori dalla portata dei bambini e di personale non autorizzato.
• Prima di ogni utilizzo nonché prima e dopo un lungo periodo di magazzinaggio, controllare che il prodotto e le batteri non presentino danneggiamenti.

8.1 Chiusura del braccio a sbalzo

AVVERTIMENTO

Pericolo di lesioni durante la chiusura del braccio a sbalzo. Pericolo di schiacciamento delle dita a causa del braccio a sbalzo o del sollevamento della fune alla posizione finale.

Durante la chiusura del braccio a sbalzo indossare guanti protettivi.
▶ Spegnere il prodotto prima di chiudere il braccio a sbalzo.
Staccare l'attrezzo elettrico agganciato e/o i relativi supporti prima di chiudere il braccio a sbalzo.
- Controllare che vi sia spazio sufficiente intorno prima di chiudere il braccio a sbalzo.

Chiudere il braccio a sbalzo per il trasporto e lo stoccaggio.

1. Premere entrambi i tasti di sbloccaggio del braccio a sbalzo.
2. Ruotare il braccio a sbalzo di 270° all'indietro.
3. Assicurarsi che il braccio a sbalzo si innesti in modo sicuro su entrambi i lati nella posizione di innesto.

9 Supporto in caso di anomalie

Per tutte le anomalie, osservare l'indicatore di stato della batteria. Vedere capitolo Indicatori della batteria al litio.

In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al nostro Centro Riparazioni Hilti.

Anomalia Possibile causa Soluzione
L'attrezzo elettrico agganciato scende lentamente / non viene tenuto	Batteria scarica	► Caricare la batteria. → Pagina 91
	Peso dell'attrezzo elettrico agganciato troppo alto	► Rispettare il peso massimo possibile dell'attrezzo elettrico agganciato, vedere i dati tecni → Pagina 90
L'attrezzo elettrico agganciato scende lentamente / non viene tenuto	La batteria è stata rimossa durante l'esercizio.	Inserire la batteria.
		Accendere il prodotto.→ Pagina 93
		Premere il tastoSuper inizializzare nuovamente l'attrezzo elettrico agganciato. Lasciare che l'attrezzo elettrico rimanga liberamente sospeso per 2 secondi. → Pagina 93
	Il peso dell'attrezzo elettrico agganciato non è stato inizializzato correttamente oppure l'attrezzo elettrico è stato spostato manualmente durante l'inizializzazione.	Premere il tastoSuper inizializzare nuovamente l'attrezzo elettrico agganciato. Lasciare che l'attrezzo elettrico rimanga liberamente sospeso per 2 secondi. → Pagina 93
La fune portante reagisce in modo ritardato quando l'attrezzo elettrico agganciato viene sollevato.	Il peso dell'attrezzo elettrico agganciato non è stato inizializzato correttamente oppure l'attrezzo elettrico è stato spostato manualmente durante l'inizializzazione.	Premere il tastoSuper inizializzare nuovamente l'attrezzo elettrico agganciato. Lasciare che l'attrezzo elettrico rimanga liberamente sospeto per 2 secondi. → Pagina 93
	Peso dell'attrezzo elettrico agganciato troppo basso	Rispettare il peso minimo dell'attrezzo elettrico agganciato, vedere i dati tecnici.→ Pagina 90
Non è possibile spostare l'attrezzo elettrico agganciato.	-La fune portante è bloccata. ▶ Per sbloccare la fune portante, premere il tastoSu o Giù.
La batteria non scatta in sede con un "clic" udibile.	Contatto di innesto della batteria sporco.	Pulire il contatto di innesto e innestare la batteria.
L'indicatore di esercizio a LED è acceso con luce rossaneo.	Il prodotto ha un difetto tempora-	Spegnere e riaccendere il prodotto.
I LED della batteria non indicano nulla	Batteria difettosa ▶ Rivolgersi al	Centro RiparazioniHilti.

10 Smaltimento

AVVERTIMENTO

Pericolo di lesioni a causa di uno smaltimento non conforme! Pericoli per la salute imputabili alla fuoriuscita di gas o liquidi.

▶ Non spedire né inviare le batterie danneggiate!
Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti.
- Smaltire le batterie in modo che non possano finire in mano ai bambini.
- Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.

I prodotti Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio

è che i materiali vengano accuratamente separati. In molti Paesi Hilti ritira il vostro vecchio attrezzo.

Rivolgetevi al Servizio Clienti Hilti oppure al vostro referente Hilti.

Non gettare gli attrezzi elettrici, le apparecchiature elettroniche e le batterie tra i rifiuti domestici.

11 Garanzia del costruttore

In caso di domande sulle condizioni di garanzia, rivolgersi al partner locale Hilti.

12 Ulteriori informazioni

Per ulteriori informazioni riguardo ad utilizzo, tecnologia, aspetti ambientali e riciclaggio, consultare il seguente link: qr.hilti.com/manual/?id=2375781

Questo link si trova anche alla fine del manuale d'istruzioni per l'uso come codice QR.

Original brugsanvisning
