ПОСІБНИК КОРИСТУВАЧА GPB 18V1 C Professional BOSCH

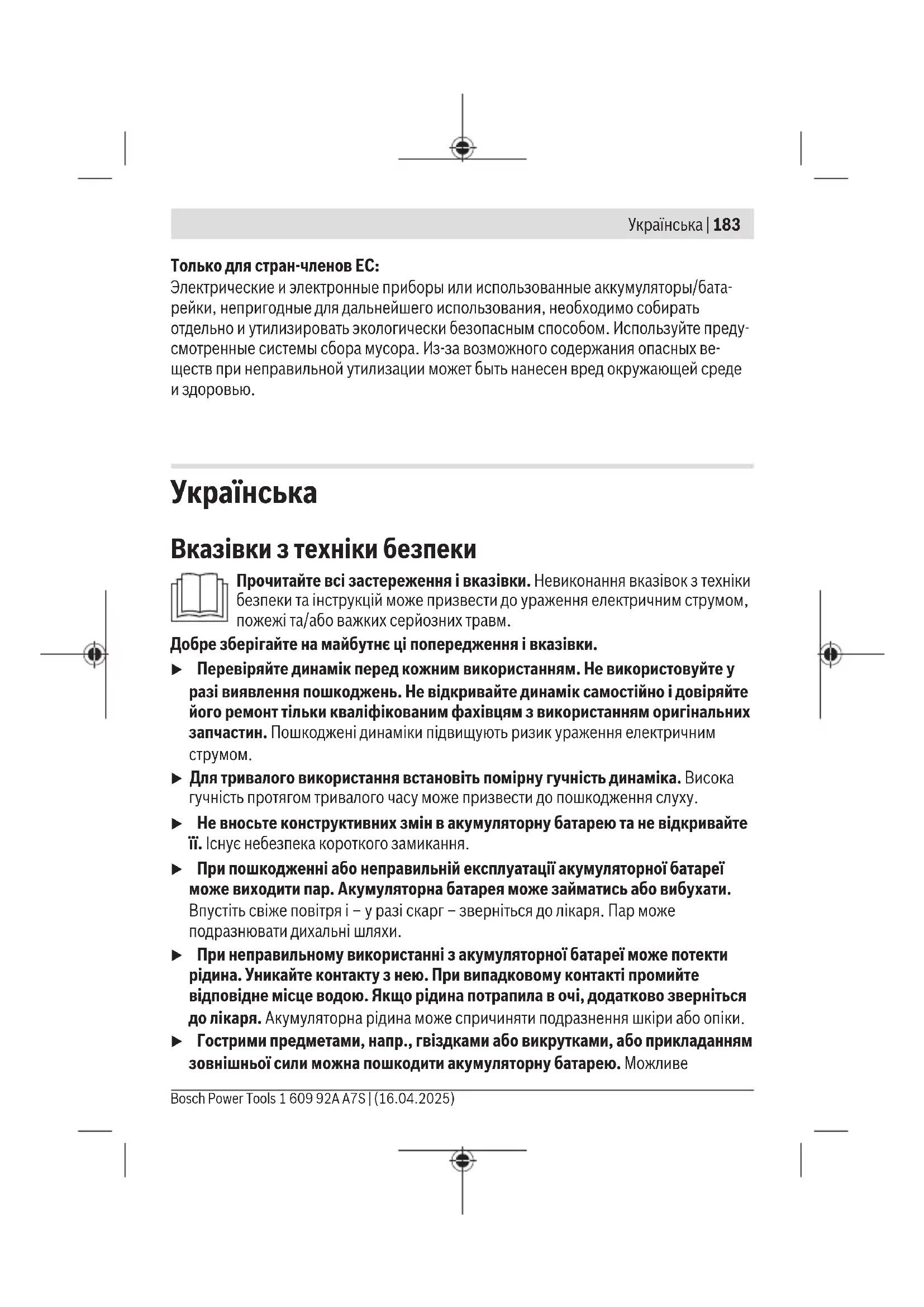

Вказівки з техніки безпеки Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Добре зберігайте на майбутнє ці попередження і вказівки. u Перевіряйте динамік перед кожним використанням. Не використовуйте у разі виявлення пошкоджень. Не відкривайте динамік самостійно і довіряйте його ремонт тільки кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджені динаміки підвищують ризик ураження електричним

u Для тривалого використання встановіть помірну гучність динаміка. Висока гучність протягом тривалого часу може призвести до пошкодження слуху. u Не вносьте конструктивних змін в акумуляторну батарею та не відкривайте її. Існує небезпека короткого замикання. u При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. u При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе Bosch Power Tools 1 609 92A A7S | (16.04.2025)184 | Українська внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. u Використовуйте акумуляторну батарею тільки в продуктах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. u Заряджайте акумуляторні батареї лише в зарядних пристроях, рекомендованих виробником. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до

Захищайте акумулятор від тепла, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого замикання. Словесний знак Bluetooth® та логотипи є зареєстрованими товарними знаками та власністю Bluetooth SIG, Inc. Будь-яке використання цього словесного знака/зображувального знака RobertBosch PowerToolsGmbH здійснюється за

Опис продукту і послуг Будь ласка, дотримуйтеся малюнків, розташованих на початку інструкції з експлуатації. Призначення приладу Гучномовець призначений для відтворення аудіосигналів з джерел, підключених за допомогою Bluetooth® або багатоканального звуку (Multi-Speaker Sound). Зображені компоненти Нумерація зображених компонентів посилається на зображення гучномовця на сторінці з малюнком. (1) Кнопка Bluetooth® (2) Кнопка увімкнення/вимкнення (3) Індикатор стану (4) Кнопка Multi-Speaker Sound (багатоканального звуку) 1 609 92A A7S | (16.04.2025) Bosch Power ToolsУкраїнська | 185 (5) Кнопка збільшення гучності (6) Кнопка Відтворення/пауза (7) Кнопка зменшення гучності (8) Ручка для перенесення (9) Гучномовець (10) Важіль блокування кришки акумуляторної батареї

(11) Кришка акумуляторної батареї

(12) Тримач акумуляторної батареї (13) Кнопка розблокування акумуляторної батареї

Це приладдя не входить до стандартного комплекту поставки. b) USBType‑C® і USB‑C® є торговими марками організації «USB Implementers Forum». Технічні дані Гучномовець Bluetooth®

Товарний номер 3601DA70.. Номінальна потужність гучномовця Вт 11 Bluetooth® – Сумісність Bluetooth® 5.4 – Робочий діапазон частот МГц 2402−2480 – Потужність передачі макс. мВт 8 Зарядний струм макс. (живлення зовнішніх пристроїв через USB Type-C®) A 3

кг 0,7 Ступінь захисту

IP54 Рекомендована температура навколишнього середовища при заряджанні °C 0…+35 Допустима температура навколишнього середовища при експлуатації °C −20…+40 Допустима температура навколишнього середовища при зберіганні °C −20…+50 Bosch Power Tools 1 609 92A A7S | (16.04.2025)186 | Українська Гучномовець Bluetooth®

Рекомендовані акумуляторні батареї (2,0−12,0Ач) GBA18V… ProCORE18V… EXPERT18V… EXBA18V… CORE18V… Рекомендовані зарядні пристрої GAL18V… GAL36V… GAL12V/18… GAX18V… EXAL18V… Блок живлення USB зі штепсельною вилкою зі штепсельною вилкою Type‑C® з Power Delivery (USB-PD, наявний у продажу) Вихідна напруга В 12 Мін. вихідний струм A 1,55 Рекомендована вихідна потужність для повної функціональності

Вт 20 A) Вага без акумуляторної батареї/кришки акумуляторної батареї

У режимі роботи від акумулятора та із закритою кришкою акумуляторної батареї(11) C) При недостатньо потужному живленні гучномовець вимикається. Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac.

Гучномовець можна живити відBosch літій-іонного акумулятора(14) або від стандартного блоку живлення USB Type-C® з можливістю підключення до джерела живлення (USB-PD). Як тільки гучномовець підключено до мережі через блок живлення зі штепсельною вилкою, живлення подається через блок, навіть якщо в нього вставлено акумуляторну батарею. Режим роботи з акумуляторною батареєю Bosch продає гучномовці без акумуляторної батареї. Ви можете дізнатися з упаковки, чи входить акумуляторна батарея до комплекту поставки вашого гучномовця. 1 609 92A A7S | (16.04.2025) Bosch Power ToolsУкраїнська | 187 u Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахована літій-іонна акумуляторна батарея, що використовується у вашому гучномовці. Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити. Посуньте заряджену акумуляторну батарею в гніздо для акумуляторної батареї(12), щоб вона відчутно увійшла у зачеплення. Щоб витягти акумуляторну батарею, натисніть на кнопку розблокування і витягніть акумуляторну батарею. Не застосовуйте при цьому силу. В акумуляторі передбачено 2ступені блокування, щоб запобігти випаданню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора. Встановлений у гучномовець акумулятор утримується пружиною. Індикатор зарядженості акумуляторної батареї на акумуляторі Якщо акумуляторна батарея 18В вийнята з гучномовця, ступінь зарядженості акумулятора можна відобразити за допомогою зелених світлодіодів індикатора зарядженості на акумуляторній батареї. Натисніть кнопку індикатора зарядженості акумуляторної батареї або , щоб відобразити ступінь зарядженості. Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба замінити. Примітка: Не всі типи акумуляторних батарей мають індикатор рівня заряду. Тип акумуляторної батареї GBA 18V... Світлодіод Ємність Свічення 3‑х зелених 60–100% Свічення 2-х зелених 30–60% Свічення 1-го зеленого 5–30% Блимання 1-го зеленого 0–5% Bosch Power Tools 1 609 92A A7S | (16.04.2025)188 | Українська Тип акумуляторів ProCORE18V…| EXPERT18V…| EXBA18V…| CORE18V… Світлодіод Ємність Свічення 5-и зелених 80–100% Свічення 4-х зелених 60–80% Свічення 3‑х зелених 40–60% Свічення 2-х зелених 20–40% Свічення 1-го зеленого 5–20% Блимання 1-го зеленого 0–5% Виявлення ризику дефекту акумулятора

EXPERT18V…| EXBA18V…

Крім стану заряду акумулятора, світлодіоди на індикаторах стану заряду акумулятора можуть також вказувати на ризик несправності акумулятора. Щоб активувати функцію, натисніть і утримуйте кнопку індикатора рівня заряду протягом 3 секунд. Аналіз заряду акумулятора сигналізується світловим індикатором на індикаторі рівня заряду акумулятора. Результат відображається на індикаторі рівня заряду батареї. 1 світлодіод: високий ризик виходу з ладу акумулятора. Продуктивність і час виконання вже можуть бути знижені. Рекомендується замінити батарею. 5 світлодіодів: стан акумулятора задовільний з низьким ризиком виходу з ладу. Зверніть увагу: Оцінка ризику несправності акумулятора виконується у два етапи і пропонує спрощену оцінку його стану. Акумулятор або оцінюється як такий, що відповідає експлуатаційним характеристикам, або має підвищений ризик наявності ознак пошкодження. Відсоток заряду батареї не відображається. Закрийте акумулятор Якщо до гнізда USB Type-C®(15) не підключено кабель, ви можете використовувати кришку акумулятора(11), щоб захистити гучномовець і акумулятор від пилу та бризок води. Встановіть кришку батарейного відсіку(11) та закрийте її за допомогою фіксуючих важелів(10). 1 609 92A A7S | (16.04.2025) Bosch Power ToolsУкраїнська | 189 Для намотування акумулятора або для роботи з мережевим адаптером відкрийте фіксуючі важелі(10) на кришці акумулятора і зніміть кришку акумулятора(11). Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише за температури від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині. Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти. Зважайте на вказівки щодо видалення. Робота від блока живлення зі штепсельною вилкою u Зважайте на напругу в мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці блоку живлення зі штепсельною вилкою. u Для роботи від мережі використовуйте лише блок живлення USB зі штепсельною вилкою Type‑C® з Power Delivery (USB-PD). Вихідна напруга, мінімальний вихідний струм і вихідна потужність повинні відповідати вимогам розділу «Технічні дані». Дотримуйтесь інструкцій з експлуатації блоку живлення зі штепсельною вилкою. Використання інших блоків живлення може призвести до пошкодження гучномовця. При недостатньо потужному живленні гучномовець вимикається. Відкрийте кришку гнізда USB Type-C®(15). Підключіть вставний блок живлення до гнізда USB Type-C® на гучномовці за допомогою відповідного кабелю(15). Увімкніть блок живлення зі штепсельною вилкою в мережу живлення. Для захисту від бруду знову закрийте кришку гнізда USB Type-C®(15), коли виймаєте кабель адаптера живлення. Експлуатація u Не допускайте прямого контакту гучномовця з водою. Потрапляння води в гучномовець збільшує ризик ураження електричним струмом. u Закривайте кришку акумулятора та кришку гнізда USB Type-C®, по можливості, якомога щільніше. Закриті кришки забезпечують захист гучномовця від води і пилу. Bosch Power Tools 1 609 92A A7S | (16.04.2025)190 | Українська Відтворення аудіо Увімкнення/вимкнення та регулювання гучності Щоб увімкнути гучномовець, натисніть і утримуйте кнопку ввімкнення/ вимкнення(2), доки індикатор стану(3) не загориться зеленим кольором. Щоб вимкнути гучномовець, натисніть і утримуйте кнопку ввімкнення/ вимкнення(2), доки не згасне індикатор стану(3). Гучномовець автоматично вимикається через 20хвилин, якщо протягом цього часу не вдається встановити з'єднання через Bluetooth® або Multi-Speaker Sound. Щоб відрегулювати гучність, короткочасно натискайте і повторюйте кнопки збільшення(5) або зменшення гучності(7), доки не буде досягнуто потрібної гучності. Після увімкнення гучномовця встановлюється низька гучність звуку. Огляд звукових функцій Гучномовець має такі звукові функції: – Відтворення з пристроїв, підключених через Bluetooth® (встановлено за замовчуванням) – Відтворення через Multi-Speaker Sound – Передача поточного відтворення через Bluetooth® за допомогою Multi-Speaker Sound на інші пристрої з цією функцією Поточну звукову функцію можна розпізнати за допомогою індикатора стану(3): – Синій: відтворення сигналу Bluetooth® – Блакитний: відтворення Multi-Speaker Stream – Фіолетовий: передача поточного відтворення через Multi-Speaker Sound Програвання/управління зовнішніми аудіоджерелами через Bluetooth® Коли гучномовець увімкнено, за замовчуванням встановлено відтворення через Bluetooth®. Щоб переключитися з іншої звукової функції на Bluetooth®, ненадовго натисніть кнопку Bluetooth®(1). – Відновлення підключення: Почніть пошук для підключення, якщо немає жодного збереженого джерела звуку, або якщо наявне підключення до джерела звуку через Bluetooth® розірвано і потрібно знайти нове джерело звуку. Для цього натисніть і утримуйте кнопку Bluetooth®(1) довше, ніж 0,5секунди. На час пошуку індикатор стану(3) швидко блимає синім кольором. Активуйте нове підключення з зовнішнім аудіоджерелом. Зазвичай на смартфонах це можна зробити в налаштуваннях у меню Bluetooth®. Гучномовець з'являється як доступний пристрій під назвою GPB18V‑1Cxxxx. Зверніть увагу на інформацію, наведену в керівництві з експлуатації вашого аудіоджерела/

1 609 92A A7S | (16.04.2025) Bosch Power ToolsУкраїнська | 191 – Повторне підключення: Якщо гучномовець вже було підключено до зовнішнього джерела звуку (наприклад, смартфона) через Bluetooth® і це джерело звуку доступне, підключення до нього буде встановлено автоматично. Під час встановлення з'єднання індикатор стану(3) повільно блимає синім

Якщо збережене джерело звуку недоступне, через 2хвилини автоматично почнеться пошук підключення. Якщо з'єднання було встановлено успішно, пролунає наростаючий звуковий сигнал, а індикатор стану(3) безперервно світиться синім кольором. Якщо підключення перервано або розірвано, лунає низхідний звуковий сигнал. Гучномовець автоматично вимикається через 20хвилин. Аудіоджерелом, підключеним по Bluetooth®, можна також керувати через гучномовець: – Для переходу до попередньої або наступної доріжки натисніть і утримуйте кнопку зменшення(7) гучності або кнопку збільшення(5) гучності довше, ніж 0,5секунди. – Щоб розпочати, призупинити або відновити відтворення, натисніть кнопку Відтворення/пауза(6). Програвання зовнішніх аудіоджерел через Multi-Speaker Sound Щоб переключитися з іншого джерела звуку на відтворення через Multi-Speaker Sound, ненадовго натисніть кнопку «Multi-Speaker Sound»(4). В ході пошуку з'єднання індикатор стану(3) блимає синім кольором. Якщо встановлення з'єднання відбулося успішно, пролунає наростаючий звуковий сигнал, а індикатор стану буде постійно світитися синім кольором. Гучність між джерелом звуку та гучномовцем синхронізується (джерело звуку визначає гучність), доки не буде змінено гучність на гучномовці. Щоб відновити синхронізацію гучності, перезапустіть з'єднання через Multi-Speaker Sound. Для цього коротко натисніть кнопку «Multi-Speaker Sound»(4). Якщо підключення перервано або розірвано, лунає низхідний звуковий сигнал. Гучномовець автоматично вимикається через 20хвилин. Передача поточного відтворення через Multi-Speaker Sound Якщо джерело звуку відтворюється через Bluetooth®, його можна перенаправити на інші пристрої з функцією Multi-Speaker Sound (наприклад, GPB18VH‑6SRC). Для цього натисніть і утримуйте кнопку «Multi-Speaker Sound»(4) довше, ніж 0,5секунди. На підтвердження індикатор стану(3) загориться фіолетовим кольором і пролунає звуковий сигнал. Bosch Power Tools 1 609 92A A7S | (16.04.2025)192 | Українська Щоб завершити передачу через Multi-Speaker Sound , натисніть і утримуйте кнопку «Multi-Speaker Sound»(4) довше, ніж 0,5секунди. Після підтвердження лунає звуковий сигнал. Передавання через Multi-Speaker Sound також припиняється, коли встановлюється нове з'єднання через Bluetooth® на динаміку. Живлення зовнішніх приладів Заряджання зовнішніх пристроїв через USB-порт USB-роз’єм Type‑C® можна використовувати для заряджання пристроїв, які можуть отримувати електроживлення по USB (наприклад, мобільний телефон). Максимальний рівень зарядного струму становить3A. Відкрийте кришку гнізда USB Type-C®(15). Підключіть зовнішній пристрій до гнізда USB Type-C®(15) гучномовці за допомогою відповідного кабелю. Зовнішні пристрої можна заряджати лише тоді, коли гучномовець живиться від акумулятора та увімкнений. Для захисту від бруду знову закрийте кришку гнізда USB Type-C®(15), коли виймаєте зарядний кабель. Технічне обслуговування і сервіс Технічне обслуговування і очищення Підтримуйте чистоту гучномовця, щоб він працював ефективно та безпечно. Витирайте забруднення вологою м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Сервіс і консультації з питань застосування

Тел.: +380 800 503 888 Наші адреси сервісних центрів та посилання на послуги з ремонту та замовлення запасних частин можна знайти за адресою: www.bosch-pt.com/serviceaddresses При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. 1 609 92A A7S | (16.04.2025) Bosch Power ToolsҚазақ | 193

Електроінструменти, акумулятори/батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроінструменти та акумуляторні батареї/батарейки в побутове сміття! Лише для країнЄС: Електричні та електронні пристрої або використані акумулятори/батареї, які більше не використовуються, повинні збиратися окремо та утилізуватися екологічно безпечним способом. Скористайтеся призначеними для цього системами збору. Неправильна утилізація може завдати шкоди навколишньому середовищу та здоров'ю через небезпечні речовини, що містятся у відходах.

(12) Аккумулятор бекіткіші (13) Аккумуляторды босату түймесі

Цим RobertBosch PowerToolsGmbH заявляє, що радіообладнання типу GPB18V‑1C відповідає Директиві 2014/53/EU. З повним текстом декларації відповідності EU можна ознайомитися за такою Інтернет-адресою: kk Осымен RobertBosch PowerToolsGmbH компаниясы GPB18V‑1C түріндегі радио жабдықтарды 2014/53/EU директивасына сайлығын мағлұмдайды. ЕО сәйкестік мағлұмдамасы төмендегі интернет мекенжайында қолжетімді:
