BEDIENUNGSANLEITUNG GPB 18V1 C Professional BOSCH

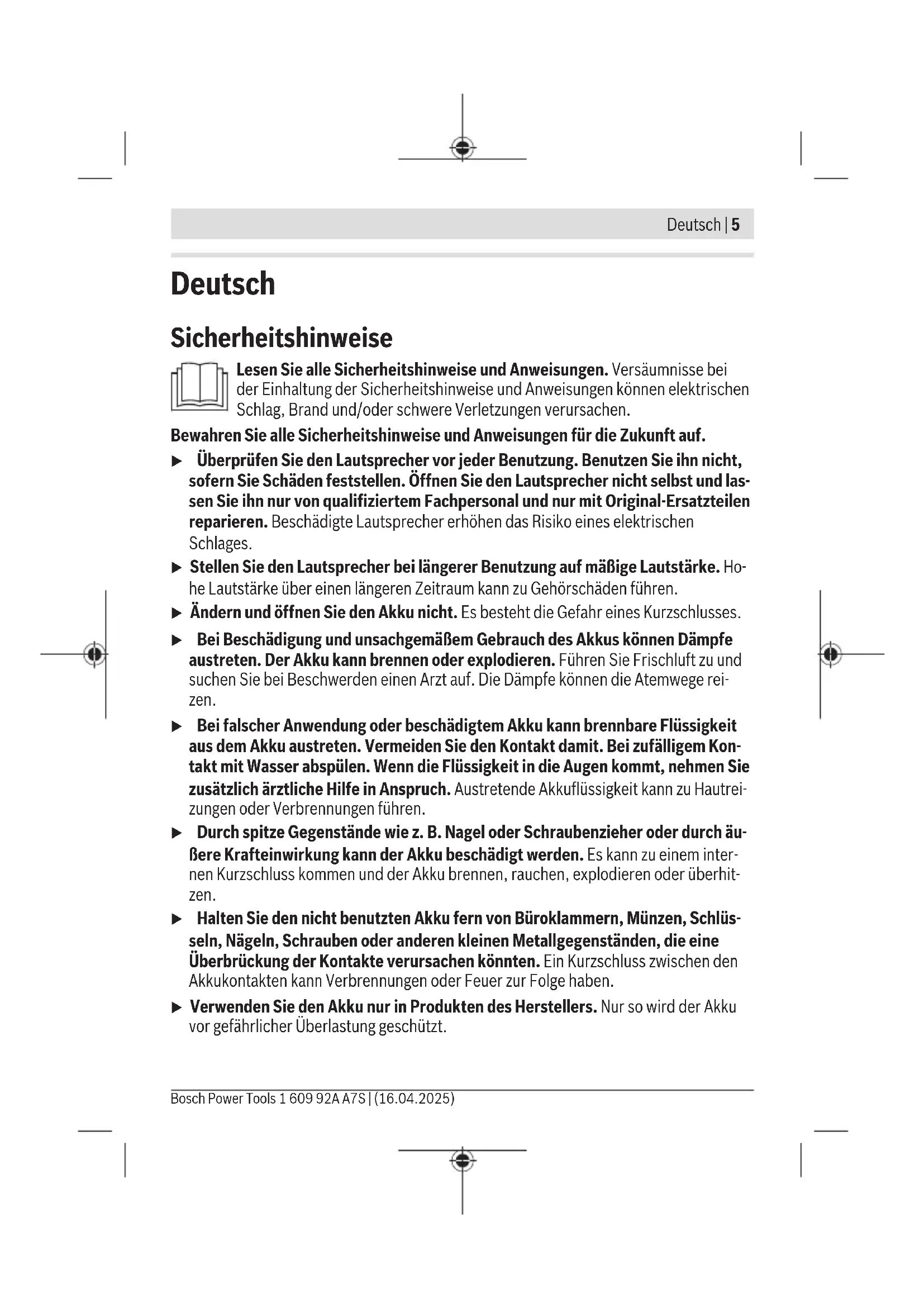

I/i 1 609 92A A7S | (16.04.2025) Bosch Power Tools| 3 (1) (2) (3) (4) (5)(6)(7) (8) (9) (10) (11) Bosch Power Tools 1 609 92A A7S | (16.04.2025)4 | (12) (13) (14) (15) 1 609 92A A7S | (16.04.2025) Bosch Power ToolsDeutsch | 5 Deutsch Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. u Überprüfen Sie den Lautsprecher vor jeder Benutzung. Benutzen Sie ihn nicht, sofern Sie Schäden feststellen. Öffnen Sie den Lautsprecher nicht selbst und las- sen Sie ihn nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Lautsprecher erhöhen das Risiko eines elektrischen Schlages. u Stellen Sie den Lautsprecher bei längerer Benutzung auf mäßige Lautstärke. Ho- he Lautstärke über einen längeren Zeitraum kann zu Gehörschäden führen. u Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege rei- zen. u Bei falscher Anwendung oder beschädigtem Akku kann brennbare Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kon- takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautrei- zungen oder Verbrennungen führen. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äu- ßere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem inter- nen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhit- zen. u Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüs- seln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. u Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt. Bosch Power Tools 1 609 92A A7S | (16.04.2025)6 | Deutsch u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen wer- den. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Son- neneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr. Die Wortmarke Bluetooth® wie auch die Bildzeichen (Logos) sind eingetragene Mar- ken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/ Bildzeichen durch die RobertBosch PowerToolsGmbH erfolgt unter Lizenz. Produkt- und Leistungsbeschreibung Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung. Bestimmungsgemäßer Gebrauch Der Lautsprecher ist bestimmt zur Wiedergabe von Audiosignalen aus Quellen, die über Bluetooth® oder Multi-Speaker Sound verbunden sind. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Lautsprechers auf der Grafikseite. (1) Taste Bluetooth® (2) Ein-/Aus-Taste (3) Statusanzeige (4) Taste Multi-Speaker Sound (5) Taste Lautstärke erhöhen (6) Taste Wiedergabe/Pause (7) Taste Lautstärke verringern (8) Tragegriff (9) Lautsprecher (10) Verriegelungshebel Akkuabdeckung

(12) Akkuaufnahme (13) Akku-Entriegelungstaste

Dieses Zubehör gehört nicht zum Standard-Lieferumfang. b) USBType‑C® und USB‑C® sind Markenzeichen des USB Implementers Forums. Technische Daten Bluetooth® Lautsprecher

Sachnummer 3601DA70.. Nennleistung Lautsprecher W 11 Bluetooth® – Kompatibilität Bluetooth® 5.4 – Betriebsfrequenzbereich MHz 2402−2480 – Sendeleistung max. mW 8 Ladestrom max. (Energieversorgung externer Geräte über USBType‑C®) A 3 Gewicht

IP54 empfohlene Umgebungstemperatur beim Laden °C 0… +35 erlaubte Umgebungstemperatur beim Betrieb °C −20… +40 erlaubte Umgebungstemperatur bei Lagerung °C −20… +50 empfohlene Akkus (2,0−12,0Ah) GBA18V… ProCORE18V… EXPERT18V… EXBA18V… CORE18V… empfohlene Ladegeräte GAL18V… GAL36V… GAL12V/18… GAX18V… EXAL18V… Steckernetzteil USBType‑C® mit Power Delivery (USB‑PD, handelsüblich) Ausgangsspannung V 12 Ausgangsstrom mindestens A 1,55 Bosch Power Tools 1 609 92A A7S | (16.04.2025)8 | Deutsch Bluetooth® Lautsprecher

empfohlene Ausgangsleistung für volle Funktionalität

W 20 A) Gewicht ohne Akku/Akkuabdeckung

im Akkubetrieb und mit geschlossener Akkuabdeckung(11) C) Bei zu geringer Leistung des Steckernetzteils schaltet sich der Lautsprecher aus. Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac. Energieversorgung Die Energieversorgung des Lautsprechers kann über einen Bosch Li-Ionen-Akku(14) oder über ein handelsübliches USBType‑C®-Steckernetzteil mit Power Delivery (USB‑PD) erfolgen. Sobald der Lautsprecher über das Steckernetzteil mit dem Stromnetz verbunden ist, er- folgt auch bei eingesetztem Akku die Energieversorgung über das Steckernetzteil. Betrieb mit Li-Ionen-Akku Bosch verkauft Akku-Lautsprecher auch ohne Akku. Ob im Lieferumfang Ihres Lautspre- chers ein Akku enthalten ist, können Sie der Verpackung entnehmen. u Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur die- se Ladegeräte sind auf die bei Ihrem Lautsprecher verwendbaren Li-Ionen-Akkus ab- gestimmt. Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgela- den ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf. Schieben Sie den geladenen Akku in die Akkuaufnahme(12), bis dieser eingerastet ist. Zur Entnahme des Akkus drücken Sie die Akku-Entriegelungstaste und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an. Der Akku verfügt über 2Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste herausfällt. Solange der Akku im Lautsprecher eingesetzt ist, wird er durch eine Feder in Position gehalten. Akku-Ladezustandsanzeige am Akku Wird der 18‑V-Akku aus dem Lautsprecher entnommen, kann der Ladezustand durch die grünen LEDs der Ladezustandsanzeige am Akku angezeigt werden. Drücken Sie die Taste für die Ladezustandsanzeige oder , um den Ladezustand an- zuzeigen. 1 609 92A A7S | (16.04.2025) Bosch Power ToolsDeutsch | 9 Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Ak- ku defekt und muss ausgetauscht werden. Hinweis: Nicht jeder Akku-Typ verfügt über eine Ladezustandsanzeige. Akku-Typ GBA 18V... LED Kapazität Dauerlicht 3× grün 60–100% Dauerlicht 2× grün 30–60% Dauerlicht 1× grün 5–30% Blinklicht 1× grün 0–5% Akku-Typ ProCORE18V…| EXPERT18V…| EXBA18V…| CORE18V… LED Kapazität Dauerlicht 5× grün 80–100% Dauerlicht 4× grün 60–80% Dauerlicht 3× grün 40–60% Dauerlicht 2× grün 20–40% Dauerlicht 1× grün 5–20% Blinklicht 1× grün 0–5% Akku-Defektrisikoerkennung

EXPERT18V…| EXBA18V…

Die LEDs der Akku-Ladezustandsanzeigen können neben dem Ladezustand des Akkus das Risiko für einen Akku-Defekt anzeigen. Um die Funktion zu aktivieren, halten Sie die Taste für die Ladezustandsanzeige für 3Sekunden gedrückt. Die Analyse des Akkus wird durch ein Lauflicht der Akku-Ladezu- standsanzeige signalisiert. Das Ergebnis wird auf der Akku-Ladezustandsanzeige ange- zeigt. Bosch Power Tools 1 609 92A A7S | (16.04.2025)10 | Deutsch 1 LED: Der Akku hat ein hohes Defektrisiko. Leistung und Laufzeit können bereits vermindert sein. Es wird empfohlen, den Akku auszu- tauschen. 5 LEDs: Der Akku ist in einem guten Zustand mit geringem Defektrisi- ko. Bitte beachten: Die Akku-Defektrisikoabschätzung funktioniert zweistufig und bietet ei- ne vereinfachte Zustandsbewertung. Der Akku wird entweder in einem guten Zustand bewertet oder weist ein erhöhtes Defektrisiko auf. Es wird kein Prozentsatz des Batterie- zustandes angezeigt. Akku abdecken Ist kein Kabel an die USB Type‑C®-Buchse(15) angeschlossen, dann können Sie Laut- sprecher und Akku mit der Akkuabdeckung(11) vor Staub und Spritzwasser schützen. Setzen Sie die Akkuabdeckung(11) auf und schließen Sie sie mit den Verriegelungshebeln(10). Für den Akkuwechsel oder für Betrieb mit Steckernetzteil öffnen Sie die Verriegelungshebel(10) der Akkuabdeckung und nehmen die Akkuabdeckung(11) ab. Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Ak- ku z.B. im Sommer nicht im Auto liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku ver- braucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Betrieb mit Steckernetzteil u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Anga- ben auf dem Typenschild des Steckernetzteils übereinstimmen. u Benutzen Sie zum Netzbetrieb nur ein USBType‑C®-Steckernetzteil mit Power Delivery (USB‑PD). Es muss in Ausgangsspannung, Mindest-Ausgangsstrom und Ausgangsleistung den Anforderungen im Kapitel "Technische Daten" entspre- chen. Beachten Sie die Betriebsanleitung des Steckernetzteils. Bei Verwendung anderer Steckernetzteile kann der Lautsprecher beschädigt werden. Bei zu geringer Leistung des Steckernetzteils schaltet sich der Lautsprecher aus. 1 609 92A A7S | (16.04.2025) Bosch Power ToolsDeutsch | 11 Öffnen Sie die Abdeckung der USB Type‑C®-Buchse(15). Verbinden Sie das Stecker- netzteil über ein passendes Kabel mit der USB Type‑C®-Buchse(15) des Lautsprechers. Schließen Sie das Steckernetzteil an das Stromnetz an. Schließen Sie zum Schutz vor Verschmutzung die Abdeckung der USB Type‑C®- Buchse(15) wieder, wenn Sie das Kabel des Steckernetzteils entfernen. Betrieb u Schützen Sie den Lautsprecher vor direktem Wasserkontakt. Das Eindringen von Wasser in den Lautsprecher erhöht das Risiko eines elektrischen Schlages. u Halten Sie die Akkuabdeckung und die Abdeckung der USB Type‑C®-Buchse möglichst geschlossen. Die geschlossenen Abdeckungen schützen den Lautspre- cher vor Wasser und Staub. Audiobetrieb Ein-/Ausschalten und Lautstärke regeln Zum Einschalten des Lautsprechers drücken Sie die Ein-/Aus-Taste(2) so lange, bis die Statusanzeige(3) kurz grün aufleuchtet. Zum Ausschalten des Lautsprechers drücken Sie die Ein-/Aus-Taste(2) so lange, bis die Statusanzeige(3) erlischt. Der Lautsprecher schaltet sich nach 20min automatisch aus, wenn in dieser Zeit keine Verbindung per Bluetooth® oder Multi-Speaker Sound aufgebaut werden kann. Zum Regeln der Lautstärke drücken Sie die Tasten Lautstärke erhöhen(5) oder Laut- stärke verringern(7) so oft kurz, bis die gewünschte Lautstärke erreicht ist. Nach dem Einschalten des Lautsprechers ist immer eine niedrige Lautstärke eingestellt. Übersicht Audiofunktionen Der Lautsprecher verfügt über folgende Audiofunktionen: – Wiedergabe von per Bluetooth® verbundenen Geräten (standardmäßig eingestellt) – Wiedergabe über Multi-Speaker Sound – Übertragung der aktuellen Wiedergabe per Bluetooth® über Multi-Speaker Sound an andere Geräte mit dieser Funktion Die aktuelle Audiofunktion ist an der Statusanzeige(3) erkennbar: – blau: Wiedergabe eines Bluetooth® Signals – hellblau: Wiedergabe eines Multi-Speaker Streams – lila: Übertragung der aktuellen Wiedergabe per Multi-Speaker Sound Bosch Power Tools 1 609 92A A7S | (16.04.2025)12 | Deutsch Externe Audioquellen über Bluetooth® wiedergeben/steuern Nach dem Einschalten des Lautsprechers ist die Wiedergabe per Bluetooth® standard- mäßig eingestellt. Um von einer anderen Audiofunktion zu Bluetooth® zu wechseln, drücken Sie kurz die Taste Bluetooth®(1). – Neuaufbau einer Verbindung: Starten Sie eine Verbindungssuche, wenn keine ge- speicherte Audioquelle zur Verfügung steht oder eine vorhandene Verbindung zu ei- ner Audioquelle per Bluetooth® beendet und eine neue Audioquelle gesucht werden soll. Drücken Sie dazu die Taste Bluetooth®(1) länger als 0,5s. Während der Suche blinkt die Statusanzeige(3) in schnellem Takt blau. Aktivieren Sie die neue Verbindung über die externe Audioquelle. Das ist bei Smart- phones meist innerhalb der Einstellungen im Menü Bluetooth® möglich. Der Lautspre- cher erscheint als verfügbares Gerät unter dem Namen GPB18V‑1Cxxxx. Bitte be- achten Sie dazu die Betriebsanleitung Ihrer Audioquelle/Ihres Smartphones. – Wiederverbindung: War der Lautsprecher bereits mit einer externen Audioquelle (z.B. Smartphone) per Bluetooth® verbunden und ist diese Audioquelle verfügbar, dann wird automatisch eine Verbindung zu dieser Audioquelle aufgebaut. Während des Verbindungsaufbaus blinkt die Statusanzeige(3) in langsamem Takt blau. Steht die gespeicherte Audioquelle nicht zur Verfügung, wird nach 2min automatisch eine Verbindungssuche gestartet. Wurde die Verbindung erfolgreich aufgebaut, ertönt ein aufsteigendes Tonsignal und die Statusanzeige(3) leuchtet dauerhaft blau. Wird die Verbindung unterbrochen oder beendet, ertönt ein absteigendes Tonsignal. Der Lautsprecher schaltet sich nach insgesamt 20min automatisch aus. Die per Bluetooth® angeschlossene Audioquelle kann auch über den Lautsprecher ge- steuert werden: – Um zum vorigen oder nächsten Titel zu wechseln, drücken sie die Taste Lautstärke verringern(7) bzw. die Taste Lautstärke erhöhen(5) länger als 0,5s. – Um die Wiedergabe zu starten, zu unterbrechen oder fortzusetzen, drücken Sie jeweils die Taste Wiedergabe/Pause(6). Externe Audioquellen über Multi-Speaker Sound wiedergeben Um von einer anderen Audioquelle zur Wiedergabe über Multi-Speaker Sound zu wech- seln, drücken Sie kurz die Taste Multi-Speaker Sound(4). Während der Verbindungssu- che blinkt die Statusanzeige(3) hellblau. Wurde die Verbindung erfolgreich aufgebaut, ertönt ein aufsteigendes Tonsignal und die Statusanzeige leuchtet dauerhaft hellblau. Die Lautstärke zwischen Audioquelle und Lautsprecher ist so lange synchronisiert (die Audioquelle bestimmt die Lautstärke), bis die Lautstärke am Lautsprecher geändert wird. Um die Synchronisierung der Lautstärke wiederherzustellen, starten Sie die Ver- 1 609 92A A7S | (16.04.2025) Bosch Power ToolsDeutsch | 13 bindung über Multi-Speaker Sound neu. Drücken Sie dazu kurz die Taste Multi-Speaker Sound(4). Wird die Verbindung unterbrochen oder beendet, ertönt ein absteigendes Tonsignal. Der Lautsprecher schaltet sich nach insgesamt 20min automatisch aus. Übertragung der aktuellen Wiedergabe per Multi-Speaker Sound Wird eine Audioquelle per Bluetooth® wiedergegeben, kann diese Wiedergabe an weitere Geräte mit der Funktion Multi-Speaker Sound (z.B. GPB18VH‑6SRC) weitergesendet werden. Drücken Sie dazu die Taste Multi-Speaker Sound(4) länger als 0,5s. Zur Bestä- tigung leuchtet die Statusanzeige(3) lila und es ertönt ein Tonsignal. Zum Beenden der Übertragung per Multi-Speaker Sound drücken Sie die Taste Multi- Speaker Sound(4) länger als 0,5s. Zur Bestätigung ertönt ein Tonsignal. Die Übertragung per Multi-Speaker Sound wird auch beendet, wenn am Lautsprecher der Neuaufbau einer Verbindung per Bluetooth® gestartet wird. Energieversorgung externer Geräte Externe Geräte über den USB-Anschluss laden Mithilfe des USBType‑C®-Anschlusses können Geräte, deren Energieversorgung über USB möglich ist (z.B. diverse Mobiltelefone), aufgeladen werden. Der maximale Lade- strom beträgt 3A. Öffnen Sie die Abdeckung der USB Type‑C®-Buchse(15). Verbinden Sie das externe Ge- rät über ein passendes Kabel mit der USB Type‑C®-Buchse(15) am Lautsprecher. Externe Geräte können nur geladen werden, wenn der Lautsprecher mit Akku betrieben wird und eingeschaltet ist. Schließen Sie zum Schutz vor Verschmutzung die Abdeckung der USB Type‑C®- Buchse(15) wieder, wenn Sie das Ladekabel entfernen. Wartung und Service Wartung und Reinigung Halten Sie den Lautsprecher sauber, um gut und sicher zu arbeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Kundendienst und Anwendungsberatung Deutschland Tel.: +4971140040460 Bosch Power Tools 1 609 92A A7S | (16.04.2025)14 | Deutsch Österreich Tel.: (01) 797222010 Schweiz Tel.: (044) 8471511 Unsere Serviceadressen und Links zu Reparaturservice und Ersatzteilbestel- lung finden Sie unter: www.bosch-pt.com/serviceaddresses Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Entsorgung Elektrogeräte, Akkus/Batterien, Zubehör und Verpackungen sollen einer umweltgerech- ten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Elektrische und elektronische Geräte oder gebrauchte Akkus/Batterien, die nicht mehr brauchbar sind, müssen separat gesammelt und auf umweltgerechte Weise entsorgt werden. Nutzen Sie die ausgewiesenen Sammelsysteme. Falsche Entsorgung kann auf- grund von möglicherweise enthaltenen gefährlichen Stoffen umwelt- und gesundheits- schädlich sein. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindes- tens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein

Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nä- he hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haus- halt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abho- lung des Altgeräts für den Endnutzer unentgeltlich; und 1 609 92A A7S | (16.04.2025) Bosch Power ToolsEnglish | 15

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als

kg 0,7 Beschermklasse

Hiermit erklärt RobertBosch PowerToolsGmbH, dass der Funkanlagentyp GPB18V‑1C der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: en Hereby, RobertBosch PowerToolsGmbH declares that the radio equipment ty- pe GPB18V‑1C is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:
