NAVODILA ZA UPORABO Zamo BOSCH

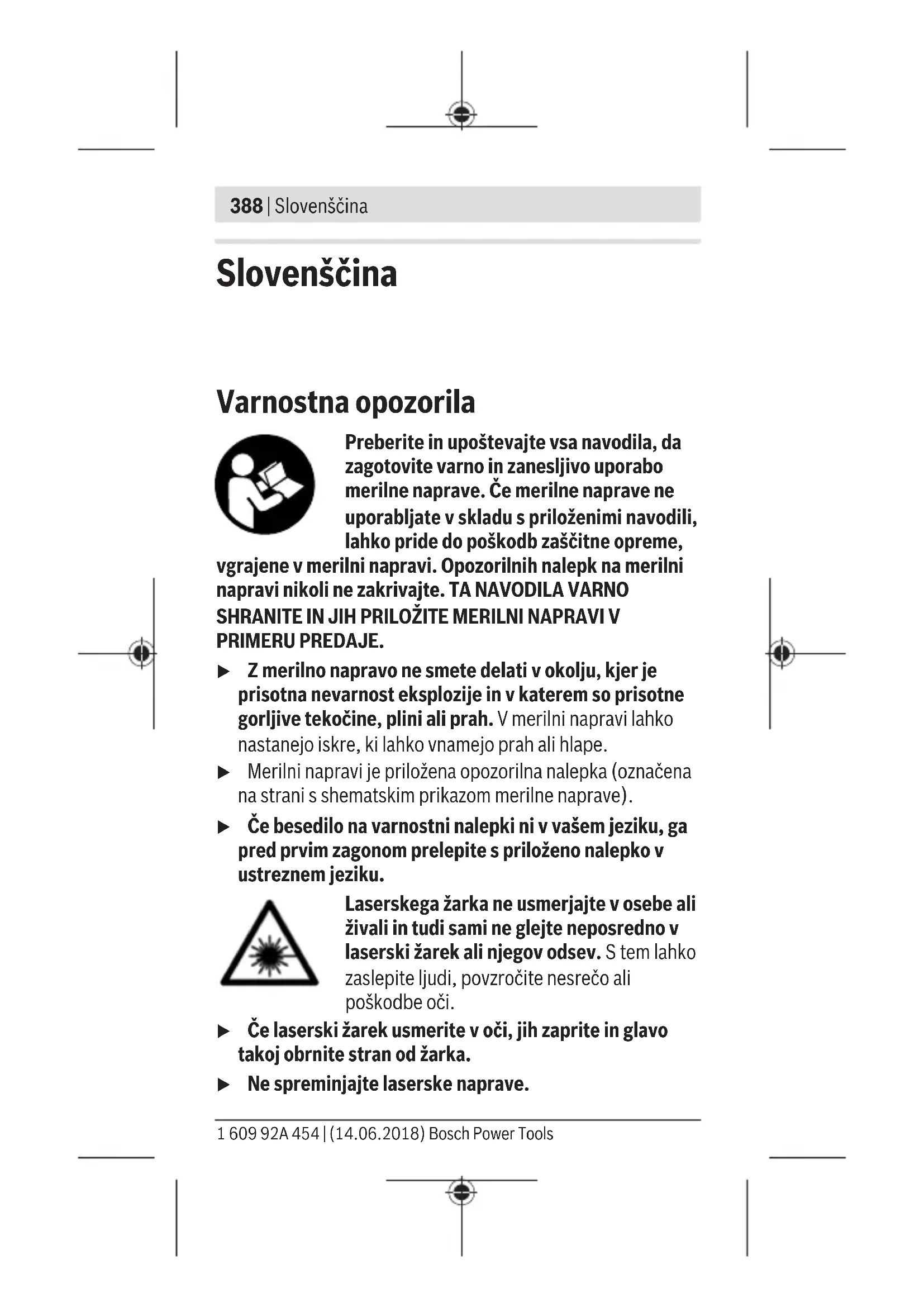

Prikazan ali opisan pribor ni del standardnega obsega dobave. Tehnični podatki Digitalni laserski merilnik razdalj Zamo Kataloška številka 3 603 F72 7.. Merilno območje (tipično) 0,15–20,00 m Točnost meritve (tipična) ±3,0 mm Najmanjša prikazovalna enota 1 mm Čas merjenja – tipično 0,5 s – maksimalna 4,15 s Delovna temperatura –10 °C ... +40 °C Temperatura skladiščenja –20 °C ... +70 °C Nadmorska višina do 2000 m Maks. relativna zračna vlažnost 90 % Stopnja umazanosti

samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat Navodila glede merilnega območja: V neugodnih pogojih, kot je npr. močna notranja osvetlitev ali slabo odbojna površina, je lahko merilno območje omejeno. Navodila glede merilne natančnosti: v neugodnih pogojih, kot je npr. močna notranja osvetlitev, slabo odbojna površina ali temperatura prostora, ki je bistveno nižja ali višja od 25°C, lahko največji odklon znaša  +/–8 mm na 20 m. Pri ugodnih pogojih je mogoče računati na vpliv  +/–0,05 mm/m. Nastavek Delovna temperatura –10 °C ... +40 °C Temperatura skladiščenja –20 °C ... +70 °C Maks. relativna zračna vlažnost 90 % Stopnja umazanosti

Nastavek za merjenje z laserskimi linijami Line Adapter Kataloška številka 1 608 M00 C22 Širina linije laserja

na razdalji 2m ≤ 2,0mm Dolžina linije laserja

na razdalji 2m ≥ 1 mNastavek Točnost meritve (tipično pri 25°C) ±1 mm/m Odpiralni kot ≥ 28° Kot za fino nastavitev ±10 ° Teža po postopku EPTA 01:2014 0,02 kg Mere 38x 40,5x 22,3 mm Nastavek s trakom Tape Adapter Kataloška številka 1 608 M00 C26 Točnost meritve (tipično pri 25°C) ±1,0 mm/m Merilno območje 0,005–1,5 m Teža po postopku EPTA 01:2014 0,03 kg Mere 38x 33,5x 22,3 mm Krožni nastavek Wheel Adapter Kataloška številka 1 608 M00 C24 Točnost meritve (tipično pri 25°C) ±5,0 mm/m Merilno območje (maks.) 20 m Teža po postopku EPTA 01:2014 0,02 kg Mere 38x 48x 22,3 mm

samo neprevodna umazanija, vendar lahko kljub temu občasnopride do prevodnosti, ki jo povzroči kondenzat je odvisen od sestave površine in okoljskih pogojev Digitalni laserski merilnik razdalj Namestitev/menjava baterij Za delovanje merilne naprave priporočamo uporabo alkalno- manganovih baterij. Slovenščina | 393 Bosch Power Tools 1 609 92A 454 | (14.06.2018)394 | Slovenščina 1 609 92A 454 | (14.06.2018) Bosch Power Tools – Vstavite bateriji (glejte sliko na strani 4). Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji. Ko napetost baterij popušča, se na prikazovalniku prikaže opozorilo o praznjenju baterij (a). Ko se na prikazovalniku prvič pokaže simbol baterije

lahko meritve izvajate vsaj še 15minut. Ko simbol baterije utripa, je treba baterije zamenjati, meritve niso več mogoče. Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo. u Ne uporabljajte litij-ionskih akumulatorskih baterij ali navadnih baterij. V nasprotnem primeru se lahko merilna naprava poškoduje. Delovanje Vklop/izklop laserskega merilnika razdalj – Za vklop merilne naprave kratko pritisnite tipko za merjenje (1). Ob vklopu merilne naprave se vključi laserski žarek. Na prikazovalniku utripa prikaz

– Za izklop merilne naprave pritisnite in držite tipko za merjenje (1). Merjenje Merilna naprava začne po vklopu neprekinjeno meriti. Trenutna izmerjena vrednost (g) se prikaže v spodnji vrstici prikazovalnika (glejte sliko A). Med neprekinjenim merjenjem je mogoče merilno napravo relativno približevati cilju, pri čemer se trenutno izmerjena vrednost (g) osvežuje na pribl. 0,5 sekunde v spodnji vrstici prikazovalnika (glejte sliko B). Na prikazovalniku utripa prikaz

Referenčna ravnina za meritev je zadnji rob merilne naprave

). (glejte sliko C) Meritev dolžine– Za začasno prekinitev merjenja pritisnite tipko za merjenje (1). Laserski žarek se izključi in prikaže se trenutna izmerjena vrednost (g). – Znova pritisnite tipko za merjenje (1), da ponovno vključite laser in nadaljujete z merjenjem. Trenutna izmerjena vrednost (g) se prikaže v spodnji vrstici prikazovalnika, predhodna izmerjena vrednost (e) pa je prikazana nad njo. Merjenje površine – Dvakrat hitro pritisnite tipko za merjenje (1), da pomnožite zadnji dve izmerjeni vrednosti (glejte sliko D). Na prikazovalniku se pojavi prikaz . prikaže se vrednost izmerjene površine. Znova dvakrat hitro pritisnite tipko za merjenje (1), da preklopite na prikaz zadnjih dveh izmerjenih vrednosti. Če pribl. 5minut ni pritisnjena nobena tipka na merilni napravi, se le-ta za varčevanje z baterijo samodejno izključi. u Laserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Navodila za delo Splošna navodila Sprejemna leča (7) in izhod laserskega žarka (8) med merjenjem ne smeta biti prekrita. Meritev se opravi na sredini laserskega žarka, tudi pri prečno viziranih ciljnih ploskvah. Napake – vzroki in ukrepi Vzrok Ukrepi Opozorilo o temperaturi (b) utripa, prikaz "err", merjenje ni mogoče, merilna naprava se po 5 sekundah samodejno izklopi Merilna naprava je zunaj območja delovne Počakajte, da doseže merilna naprava delovno Slovenščina | 395 Bosch Power Tools 1 609 92A 454 | (14.06.2018)396 | Slovenščina 1 609 92A 454 | (14.06.2018) Bosch Power Tools Vzrok Ukrepi temperature, ki znaša –10 °C do +40 °C. temperaturo. Znova vključite merilno napravo. Vsi simboli utripajo, merjenje ni mogoče Merilna naprava je pokvarjena Preverite bateriji in ju po potrebi zamenjajte. Prikaz nastavek nameščen (c) utripa, prikaz "err", merjenje ni mogoče Napaka nastavka: – Nastavek je v okvari Pošljite nastavek naši službi za stranke. – Nastavek ni povezan z merilno napravo Očistite kontakte. Če povezave med nastavkom in merilno napravo ni mogoče vzpostaviti, potem pošljite nastavek naši službi za stranke. Prikaz "----", merjenje ni mogoče Merilno območje je prekoračeno (20 m) ali slabi merilni pogoji Vzdržujte merilno območje < 20 m in upoštevajte navodila za merilno območje Montaža nastavka (glejte slike E, H,

u Laserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Navodilo: če je merilna naprava pri nameščanju nastavka vklopljena, potem se laser samodejno izklopi. S pritiskom tipke za merjenje (1) znova vklopite lasersko linijo. Uravnavanje laserske linije – Lasersko linijo uravnajte z vodoravno libelo (12) (glejte sliko F) ali z navpično libelo (11) (merilno napravo obrnite za 90°) (glejte sliko G). Mehurček mora biti na sredini v cevki libele. – Za fino nastavitev laserske linije lahko glavo nastavka obrnete za ±10° po laserski liniji. Navodilo: pazite na to, da bo merilna naprava vedno nameščena vodoravno, tako da bo rezultat merjenja čim natančnejši. Višino laserske linije lahko prilagodite tako, da napravo podložite s primerno podlogo (npr. lestev, knjige itd.). Slovenščina | 397 Bosch Power Tools 1 609 92A 454 | (14.06.2018)398 | Slovenščina 1 609 92A 454 | (14.06.2018) Bosch Power Tools Digitalni laserski merilnik razdalj z nastavkom s trakom Delovanje – Vklopite merilno napravo (glejte „Vklop/izklop laserskega merilnika razdalj“, Stran394). u Nastavek s trakom uporabite zgolj na čistih površinah brez prahu, tako da preprečite nenatančnosti pri merjenju. Merjenje dolžine (glejte sliki I1−I2) Merilna naprava začne po vklopu neprekinjeno meriti s pomočjo traku. Trenutna izmerjena vrednost (g) je prikazana v spodnji vrstici prikazovalnika. Pri neprekinjenem merjenju lahko spremenite dolžino traku, trenutna izmerjena vrednost (g) se posodobi v spodnji vrstici prikazovalnika. Postopek merjenja je prikazan z vrtečo se puščico na prikazovalniku. – Izvlecite trak (13) za prislonski rob (14) iz nastavka in položite trak ob predmet, ki ga želite meriti. Vidna dolžina traku (med obema rdečima oznakama) ustreza izmerjeni dolžini (v cm). – Za shranjevanje izmerjene vrednosti pritisnite tipko za merjenje (1). Trenutna izmerjena vrednost (g) je prikazana v spodnji vrstici prikazovalnika. Znova pritisnite tipko za merjenje (1), da začnete novo merjenje. Trenutna izmerjena vrednost (g) se prikaže v spodnji vrstici prikazovalnika, predhodna izmerjena vrednost (e) se shrani in prikaže v zgornji vrstici prikazovalnika. Navodilo: pri izklopu merilne naprave se trenutna izmerjena vrednost (g) ponastavi na "0", tudi če je trak še vedno izvlečen. Za preprečevanje napak med merjenjem uvlecite trakpred novim merjenjem popolnoma nazaj v nastavek in nato pritisnite tipko za merjenje. Če je trak izvlečen že med nameščanjem nastavka na merilno napravo ali pa vklopom merilne naprave, se na prikazovalniku prikaže sporočilo "roll in". Pred vnovičnim merjenjem popolnoma uvlecite trak in pritisnite tipko za merjenje. u Vedno pazite na to, da se merilni trak v nastavek ne uvleče sunkovito. Trak pustite, da se počasi vrne v nastavek, drugače se lahko poškoduje. Merjenje površine – Dvakrat hitro pritisnite tipko za merjenje (1), da pomnožite zadnji dve izmerjeni vrednosti. Na prikazovalniku se pojavi prikaz . prikaže se vrednost izmerjene površine. Digitalni laserski merilnik razdalj s krožnim nastavkom Delovanje – Vklopite merilno napravo (glejte „Vklop/izklop laserskega merilnika razdalj“, Stran394). Merjenje dolžine (glejte sliki K1−K2). – S kolesom (15) prevozite progo, ki jo želite izmeriti. Merilna naprava začne po vklopu neprekinjeno meriti s pomočjo krožnega nastavka. Trenutna izmerjena vrednost (g) je prikazana v spodnji vrstici prikazovalnika. Med neprekinjenim merjenjem lahko kolo premikate naprej ali nazaj, izmerjene vrednosti so v obeh smereh pozitivne. Če boste med merjenjem spremenili smer, se bo vrednost odštevala do ničelne točke. Ko boste ničelno točko prevozili, bo vrednost spet pozitivna. Trenutna izmerjena vrednost (g) se posodobi v spodnji vrstici prikazovalnika. Slovenščina | 399 Bosch Power Tools 1 609 92A 454 | (14.06.2018)400 | Slovenščina 1 609 92A 454 | (14.06.2018) Bosch Power Tools – Merjenje se zaključi, ko se kolo ustavi. Prikazana je trenutna izmerjena vrednost (g). – Znova pritisnite tipko za merjenje (1), da izmerjeno vrednost shranite in nadaljujte z merjenjem. Trenutna izmerjena vrednost (g) se prikaže v spodnji vrstici prikazovalnika, predhodna izmerjena vrednost (e) pa je prikazana nad njo. Navodilo:da boste dosegli čim natančnejši rezultat pri merjenju, ne spreminjajte kota merilne naprave do površine (glejte sliko L). Pazite na to, da boste med merjenjem ob merilno napravo pritiskali enakomerno. Na mehki podlagi in/ali zaradi prekomernega pritiskanja se lahko rezultati razlikujejo. Priporočen pritisk za natančen rezultat pri merjenju znaša 500
