Produkttyp	Lasernivelliergerät mit digitalem Entfernungsmesser und Adaptern
Marke	Bosch
Modell	Zamo
Abmessungen des Entfernungsmessers	105 x 38 x 22 mm
Gewicht des Entfernungsmessers	0,08 kg (gemäß EPTA-Verfahren 01:2014)
Stromversorgung	2 AAA-Batterien (LR03) 1,5 V
Messbereich	0,15 m bis 20 m (typisch)
Messgenauigkeit	±3,0 mm (typisch)
Laserklasse	2
Lasertyp	Roter Laser 635 nm, <1 mW
Betriebstemperatur	-10°C bis +40°C
Lagertemperatur	-20°C bis +70°C
Batterielebensdauer (Messmodus)	ca. 5 h
Display	Bildschirm mit Messwerten und Anzeigen (Batterie, Temperatur, Adapter, Laser)
Hauptfunktionen	Messung von Entfernungen, Längen, Höhen, Abständen; Flächenberechnung; mit Adaptern: Linienausrichtung, Bandmessung, Rollmessung
Linienlaser-Adapter	Abmessungen: 38 x 40,5 x 22,3 mm, Gewicht: 0,02 kg, Genauigkeit ±1 mm/m, Öffnungswinkel ≥28°, Feinjustierung ±10°
Bandadapter	Abmessungen: 38 x 33,5 x 22,3 mm, Gewicht: 0,03 kg, Messbereich 0,005–1,5 m, Genauigkeit ±1,0 mm/m
Rolladapter	Abmessungen: 38 x 48 x 22,3 mm, Gewicht: 0,02 kg, max. Reichweite 20 m, Genauigkeit ±5,0 mm/m
Sicherheit	Strahl nicht auf Augen oder Tiere richten; Laserklasse 2; nicht direkt in den Strahl blicken
Pflege	Mit einem weichen, feuchten Tuch reinigen; nicht in Wasser eintauchen; keine Lösungsmittel verwenden
Ersatzteile	Erhältlich über den Bosch-Kundendienst (10-stellige Referenznummer auf dem Typenschild)
Kundendienst	Frankreich: 0811360122, Belgien: [phone], Schweiz: 044 8471512; E-Mail: [e-mail]

Häufig gestellte Fragen - Zamo BOSCH

Wie misst man eine Entfernung mit dem Zamo-Entfernungsmesser?

Schalten Sie das Gerät durch kurzes Drücken der Messtaste (1) ein. Der Laser wird aktiviert. Richten Sie den Laser auf das Ziel. Die Entfernung wird kontinuierlich angezeigt. Um die Messung einzufrieren, drücken Sie die Taste erneut. Der aktuelle Wert (g) wird unten angezeigt, der vorherige (e) oben.

Wie verwendet man den Linienlaser-Adapter?

Befestigen Sie den Linienlaser-Adapter am Entfernungsmesser. Schalten Sie das Gerät ein, drücken Sie dann kurz die Messtaste, um die Laserlinie zu aktivieren. Passen Sie die Ausrichtung mit den Wasserwaagen (horizontal und vertikal) an. Für eine Feinjustierung drehen Sie den Kopf um ±10°.

Was tun, wenn die Temperaturwarnung blinkt und 'err' angezeigt wird?

Das Gerät befindet sich außerhalb des zulässigen Betriebstemperaturbereichs (-10°C bis +40°C). Warten Sie, bis das Gerät Raumtemperatur erreicht hat, und schalten Sie es dann wieder ein.

Wie tauscht man die Batterien des Zamo aus?

Öffnen Sie den Deckel des Batteriefachs (3), indem Sie die Verriegelung (4) lösen. Legen Sie zwei AAA-Batterien (LR03) unter Beachtung der Polarität ein. Ersetzen Sie immer alle Batterien gleichzeitig, mit gleicher Marke und Kapazität. Verwenden Sie keine Lithium-Ionen-Akkus.

Wie genau ist der Entfernungsmesser?

Die typische Genauigkeit beträgt ±3,0 mm über den gesamten Bereich. Bei ungünstigen Bedingungen (starke Beleuchtung, schlecht reflektierende Oberfläche, Temperatur weit entfernt von 25°C) kann die Abweichung auf ±8 mm auf 20 m ansteigen.

Wie misst man eine Fläche mit dem Zamo?

Führen Sie zwei Entfernungsmessungen (Länge und Breite) durch. Drücken Sie schnell zweimal auf die Messtaste (1), um die letzten beiden Messungen zu multiplizieren. Das Flächensymbol wird mit dem Ergebnis angezeigt. Drücken Sie erneut zweimal, um die einzelnen Messungen anzuzeigen.

Wie befestigt man einen Adapter am Entfernungsmesser?

Entfernen Sie die Abdeckung (9) vom Gerät. Setzen Sie den Adapter auf den Entfernungsmesser, bis er einrastet (die Entriegelungstasten (10) müssen sichtbar sein). Zum Entfernen drücken Sie die Entriegelungstasten und ziehen den Adapter ab.

Wie reinigt man das Zamo-Gerät?

Halten Sie das Gerät sauber. Reinigen Sie es mit einem weichen, feuchten Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Tauchen Sie das Gerät niemals in Wasser. Behandeln Sie die Empfangszelle (7) wie eine Kameralinse.

Welches Zubehör ist für den Zamo erhältlich?

Drei Adapter sind erhältlich: der Linienlaser-Adapter für horizontale/vertikale Ausrichtung, der Bandadapter zum Messen von Umfängen oder Objektlängen und der Rolladapter zum Messen von Strecken. Jeder wird am Entfernungsmesser befestigt.

Wo findet man den Bosch-Kundendienst für den Zamo?

In Frankreich rufen Sie 0811360122 an oder senden Sie eine E-Mail an [e-mail]. Für Ersatzteile bestellen Sie online unter www.bosch-pt.fr. In Belgien: [phone], in der Schweiz: 044 8471512.

BEDIENUNGSANLEITUNG Zamo BOSCH

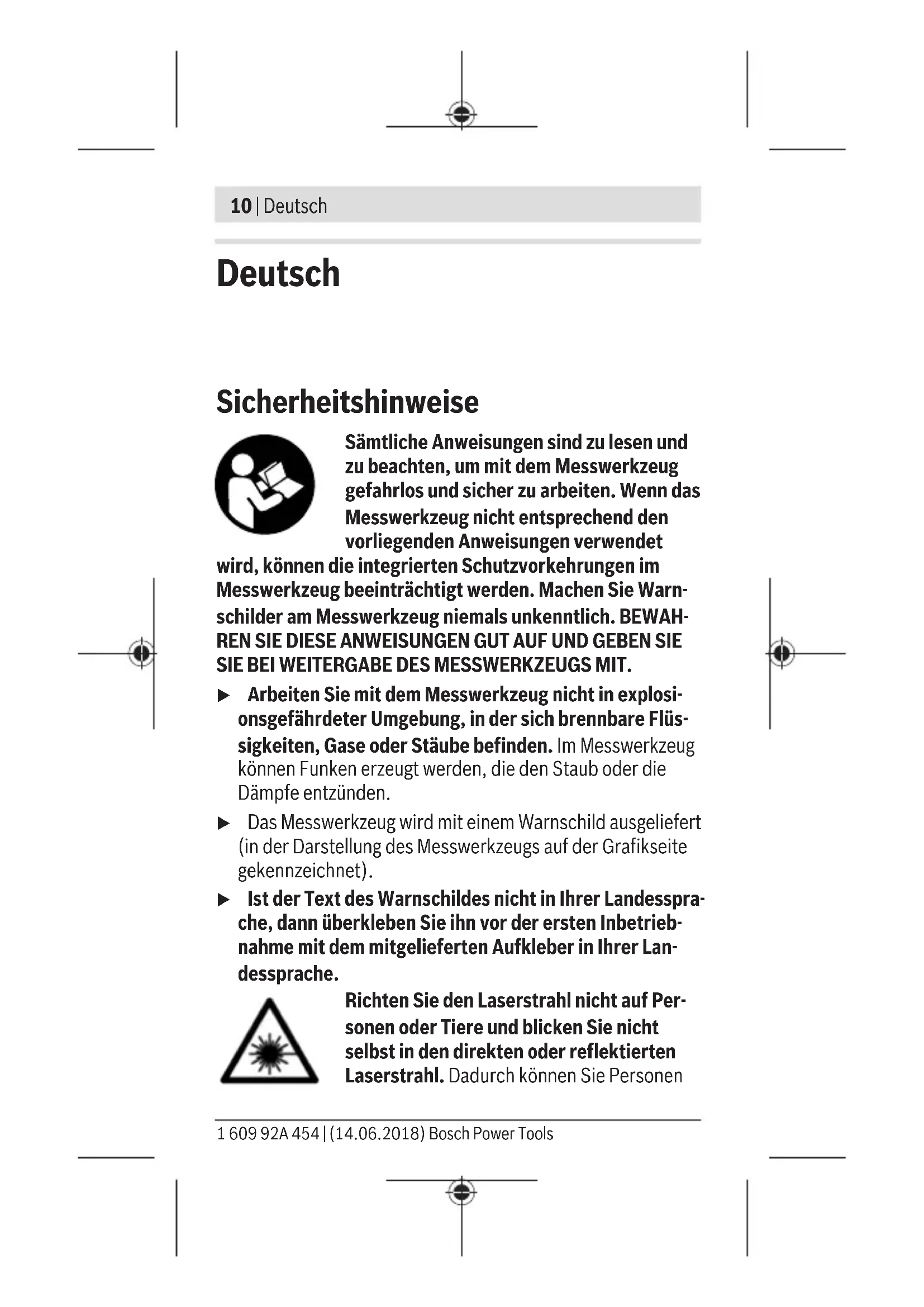

Samtliche Anweisungen sind zulesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet

wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.

Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
Ist der Text des Warnschildes nicht in ihrer Landessprüche, dann überkleben Sieihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in ihrer Landessprüche.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere undblicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch konnen Sie Personen

blenden, Unfälle verursachen oder das Auge schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen konnten vom Laserstrahl gebrendet werden.
Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie konnten unbeabsichtigt Personen blenden.
Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im StraBenverkehr. Die Laser-Sichtbrille betet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
Vorsicht - wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführten werden, kann dies zu gefährlicher Strahlungsexposition führen.

12 | Deutsch

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Digitaler Laser-Entferungsmesser

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abständen und zum Berechnen von Flächen. Das Messwerkzeug ist geeignet zum Messen im Innenbereich.

Laserlinien-Adapter

Der Laserlinien-Adapter ist, in Verbindung mit dem digitalen Laser-Entfernungsmesser Zamo, zum senkrechten oder waagerechten Ausrichten (z. B. Bilder) im Innebereich bestimmt.

Band-Adapter

Der Band-Adapter ist, in Verbindung mit dem digitalen Laser-Entfernungsmesser Zamo, zum Messen von Umfängen (z. B. Vase, Rohr usw.) und Längen freistehender Objekte (z. B. Fernseher, Regal usw.) im Innenbereich bestimmt.

Rad-Adapter

Der Rad-Adapter ist, in Verbindung mit dem digitalen Laser-Entfernungsmesser Zamo, zum Messen von Strecken zwischen zwei Punkten (z. B. Stofflange) im Innebereich bestimmt.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Messtaste
(2) Display
(3) Batteriefachdeckel
(4) Arretierung des Batteriefachdeckels

Deutsch|13

(5) Seriennummer
(6) Laser-Whrenschild
(7) Empfangslinse
(8) Ausgang Laserstrahlung
(9) Abdeckkappe
(10) Entriegelungstasten für Adapter

Anzeigenelemente

(a) Batteriewarning
(b) Temperaturwarnung
(c) Adapter montiert
(d) Laser eingeschaltet
(e) Vorhergehender Messwert
(f) Maßeinheit
(g) Aktueller Messwert
(h) Flächenmessung

Laserlinien-Adapter

(11) Libelle für senkrechts Ausrichten
(12) Libelle für waagerechtes Ausrichten

Band-Adapter

(13) Band
(14) Anlegekante

Rad-Adapter

(15) Rad

A) Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.

14 | Deutsch

Technische Daten

Digitaler Laser-Entfernmesser	Zamo
Sachnummer 3 603 F72 7..
Messbereich (typisch) 0,15 - 20,00 m
Messgenauigkeit (typisch)	±3,0 mm
Kleine Anzeigeneinheit 1 mm
Messzeit
- typisch 0,5 s
- maximal 4,15 s
Betriebstemperatur - 10 °C ... +40 °C
Lagertemperatur - 20 °C ... +70 °C
Höhenlage bis 2000 m
Relative Luftfeuchte max. 90 %
Verschmutzungsgrad A)	2
Laserklasse 2
Lasertyp 635 nm, <1 mW
Durchmesser Laserstrahl (bei 25 °C) ca.
- in 10 m Entfernung 9 mm
- in 20 m Entfernung 18 mm
Batterien 2 x 1,5 V LRO3 (AAA)
Batterielebensdauer im Messbetrieb ca.	5 h
Gewicht entsprechend EPTA-Procedure 01:2014	0,08 kg
Maße	105 x 38 x 22 mm

A) nur nicht leitfähige Verschmutzung, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird

Hinweis zum Messbereich: Bei umgängstigen Bedingungen wie z.B. sehr starker Innenraumbeleuchtung oder schlecht reflektierender Oberfläche kann der Messbereich eingeschränkt sein.

Hinweis zur Messgenauigkeit: Bei umstigen Bedingungen wie z. B. sehr starker Innenraumbeleuchtung, schlecht reflektender Oberfläche oder stark von 25^ abweichender Raumtemperatur kann die maximale Abweichung + / - 8mm auf 20m detragen. Bei günstigen Bedingungen ist mit einer Abweichung von + / - 0,05mm / m zu rechnen.

Adapter
Betriebstemperatur - 10 °C ... +40 °C
Lagertemperatur - 20 °C ... +70 °C
Relative Luftfeuchte max. 90 %
VerschmutzungsgradA)	2
Laserlinien-Adapter	Line Adapter
Sachnummer 1608 M00 C22
Breite der LaserlinieB) in 2 m Entfer-nung	≤2,0 mm
Länge der LaserlinieB) in 2 m Entfer-nung	≥1 m
Messgenauigkeit (typisch bei 25 °C) ±1 mm/m
Öffnungswinkel ≥28°
Winkel für Feineinstellung	±10°

16 | Deutsch

Adapter
Gewicht entsprechend EPTA-Procedure 01:2014	0,02 kg
Maße 38 x 40,5 x 22,3 mm
Band-Adapter Tape Adapter
Sachnummer 1608 M00 C26
Messgenauigkeit (typisch bei 25 °C) ±1,0 mm/m
Messbereich 0,005 m - 1,5 m
Gewicht entsprechend EPTA-Procedure 01:2014	0,03 kg
Maße 38 x 33,5 x 22,3 mm
Rad-Adapter Wheel Adapter
Sachnummer 1608 M00 C24
Messgenauigkeit (typisch bei 25 °C) ±5,0 mm/m
Messbereich (max.) 20 m
Gewicht entsprechend EPTA-Procedure 01:2014	0,02 kg
Maße 38 x 48 x 22,3 mm

A) nur nicht leitfähige Verschmutzung, wobei jedoch gelegentlich eine vorübergehende durch Betaulung verursachte Leitfähigkeit erwartet wird
B) abhängig von der Oberflächenbeschaffenheit und Umgebungsbedingungen

Digitaler Laser-Entferungsmesser

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

• Setzen Sie die Batterien ein (siehe Bild auf Seite 4). Achten Sie darauf auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefaches.

Bei nachlassender Batteriespannung wird die Batteriewarning (a) im Display angezeigt.

Erscheint das Batteriesymbol erstmals im Display, dann sind noch ca. 15 Minuten lang Messungen möglich. Wenn das Batteriesymbol blinkt, müssen Sie die Batterien auswechseln, Messungen sind nicht mehr möglich.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

Verwenden Sie keine Lithium-Ionen-Akkus oder -Batterien. Das Messwerkzeug kann beschädigt werden.

Betrieb

Laser-Enternungsmesser ein-/ausschalten

Zum Einsatz den Messwerkzeugs drücken Sie kurz auf die Messtaste (1). Beim Einsatz den Messwerkzeugs wird der Laserstrahl eingeschaltet. Die Anzeige blinkt im Display.

Zum Ausschalten des Messwerkzeugs halten Sie die Messtaste (1) gedrückt.

Messvorgang

Nach dem Einschalten des Messwerkzeugs erfolgt eine kontinuierliche Messung. Der aktuelle Messwert (g) wird in der unteren Zeile des Displays angezeigt (siehe Bild A). Wahrend der kontinuierlichen Messung kann das Messwerkzeug relativ zum Ziel bewegt werden, wobei der aktuelle Messwert (g) ca. alle 0,5 Sekunden in der unteren Zeile des Displaysactualisiert wird (siehe Bild B). Die Anzeige *blinkt im Display. Die Bezugsebene fur die Messung ist die Hinterkante des

Messwerkzeugs (siehe Bild C).

18 | Deutsch

Längenmessung

• Drücken Sie die Messtaste (1) zum Anhalten des Messvorgangs. Der Laserstrahl wird ausgeschaltet und der aktuelle Messwert (g) wird angezeigt.
• Drücken Sie die Messtaste (1) erneut, um den Laser wieder einzuschalten und die Messung fortzusetzen. Der aktuelle Messwert (g) wird in der unteren Zeile des Displays angezeigt, der vorhergehende Messwert (e) darüber.

Flächenmessung

• Drücken Sie die Messtaste (1) zweimal Schnell, um die beiden letzten Messwerte zu multiplizieren (siehe Bild D). Im Display erscheint die Anzeige , der Flächenwert wird angezeigt.

Drücken Sie die Messtaste (1) erneut zweimal Schnell, um zur Anzeige der letzten beiden Messwerte zu gelangen.

Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab.

Richten Sie den Laserstrahl nicht auf Personen oder Tierere und blichen Sie nicht selbst in den Laserstrahl, auch nicht aus großerer Entfernung.

Arbeitshinweise

Allgemeine Hinweise

Die Empfangslinse (7) und der Ausgang der Laserstrahlung (8))dürfen bei einer Messung nicht abgedeckt sein.

Die Messung erfolgt am Mittelpunkt des Laserstrahls, auch bei schrag anvisierten Zielflächen.

Fehler - Ursachen und Abhilfe

Ursache Abhilfe

Temperaturwarnung (b) blinkt, Anzeige "err", Messung nicht möglich, Messwerkzeug schaltet sich nach 5 Sekunden automatisch ab

Messwerkzeug ist außerhalb Warten Sie, bis das Mess- der Betriebstemperatur von Werkzeug Betriebstemperatur erreicht. Schalten Sie dann das Messwerkzeug wieder ein.

Alle Symbole blinken, Messung nicht möglich

Messwerkzeug defect Prufen Sie die Batterien und ersetzen Sie sie gegebenen falls.

Adapter montiert (c) blinkt, Anzeige "err", Messung nicht möglich

Adapter-Fehler:
- Adapter defekt Schicken Sie den Adapter an den Kundendienst.
- Adapter hat keine Verbindung zum Messwerkzeug	Reinigen Sie die Kontakte. Sollte der Adapter weiterhin keine Verbindung zum Werkzeug herstellen, schicken Sie den Adapter an den Kundendienst.

Anzeige "...", Messung nicht möglich
Messbereich übersritten (20 m)	Halten Sie den Messbereich <20 m ein und beachten Sie die Hinweise zum Messbereich
oder schlechte Messbedingungen

20 | Deutsch

Adapter montieren (siehe Bilder E, H, J)

• Entfernen Sie die Abdeckkappe (9) vom Messwerkzeug.
• Setzen Sie den Adapter so auf den Entfernungsmesser, dass er einrastet.
• Zur Demontage des Adapters drücken Sie auf die Entrie-gungstasten (10) undziehen den Adapter ab.
• Setzen Sie die Abdeckkappe wieder auf das Messwerkzeug.

Digitaler Laser-Entfernungsmesser mit Laserlinien-Adapter

Betrieb

Laserlinie aktivieren

-Schalten Sie das Messwerkzeug ein (siehe „Laser-Entfernungsmesser ein-/ausschalten", Seite 17).
Zum Anzeigen der Laserlinie drucken Sie die Messtaste (1) kurz. Die Anzeige blinkt im Display.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl, auch nicht aus großerer Entfernung.

Hinweis: Ist das Messwerkzeug beim Montieren des Adapters eingeschaltet, so schaltet sich der Laser automatisch aus.

Durch Drücken der Messtaste (1) aktivieren Sie die Laserlinie erneut.

Laserlinie ausrichten

Richten Sie die Laserlinie mit der Libelle (12) waagrecht (siehe Bild F) oder mit der Libelle (11) senkrecht (Messwerkzeug um 90^ drehen) (siehe Bild G) aus.

Die Libellenblase muss zentriert in der Röhrenlibelle sein.

• Zur Feinausrichtung der Laserlinie konnen Sie den Adapter-kopf um ± 10^ um die Laserlinie drehen.

Hinweis: Achten Sie darauf, dass das Messwerkzeug immer waagerecht liegt, um ein genaues Messergebnis zu erzielen. Passen Sie die Höhe der Laserlinie durch geeignetes Unterle-gen an (z. B. Leiter, Bücher usw.).

Digitaler Laser-Entfernungsmesser mit Band-Adapter

Betrieb

• Schalten Sie das Messwerkzeug ein (siehe „Laser-Entfernungsmesser ein-/ausschalten", Seite 17).

• Verwenden Sie den Band-Adaptern nur auf sauberen, staubfreiener Oberflächen, um Messungenaugigkeiten zu vermeiden.

Längenmessung (siehe Bilder I1-I2)

Nach dem Einschalten des Messwerkzeugs erfolgt eine kontinuierliche Messung des Band-Auszuges. Der aktuelle Messwert (g) wird in der unteren Zeile des Displays angezeigt. Wahrend der kontinuierlichen Messung kann die Länge des Bandes verändert werden, wobei der aktuelle Messwert (g) in der unteren Zeile des Displaysactualisiert wird.

Der Messvorgang wird mit einem rollierenden Pfeil im Display angezeigt.

• Ziehen Sie das Band (13) an der Anlegekante (14) aus dem Adapter und legen Sie das Band an das zu messende Objekt. Die sightbare Länge des Bandes (zwischen den beiden roten Markierungen) entspricht der Messlänge (in cm).
• Drücken Sie die Messtaste (1) zum Speichern des Messwerts. Der aktuelle Messwert (g) wird in der unteren Zeile des Displays angezeigt.

22 | Deutsch

Drücken Sie die Messtaste (1) erneut, um eine neue Messung zu starten. Der aktuelle Messwert (g) wird in der unteren Zeile des Displays angezeigt, der vorhergehende Messwert (e) wird gespeichert und in der oberen Zeile des Displays angezeigt.

Hinweis: Beim Ausschalten des Messwerkzeugs wird der aktuelle Messwert (g) auf "0" zurückgesetzt, auch wenn das Band noch ausgezogen ist. Um Messfehler zu vermeiden,ziehen Sie das Band vor einer neuen Messung unbedingt ganz ein und drücken Sie anschließend die Messtaste.

Ist das Band bereits ausgezogen, wenn Sie den Adapter auf das Messwerkzeug montieren oder das Messwerkzeug einschalten, erscheint die Anzeige "roll in" im Display. Ziehen Sie das Band ganz ein und drücken Sie die Messtaste, bevor Sie erneut messen.

Achten Sie immer daraufuf, dass das Messband nicht in den Adapter zuschnittschnelt. Lassen Sie das Band langsam zusück in den Adapter rolten, es kann sonst beschädigt werden.

Flächenmessung

• Drücken Sie die Messtaste (1) zweimal Schnell, um die beiden letzten Messwerte zu multiplizieren. Im Display erscheint die Anzeige , der Flächenwert wird angezeigt.

Digitaler Laser-Entfernungsmesser mit Rad-Adapter

Betrieb

• Schalten Sie das Messwerkzeug ein (siehe „Laser-Entfernungsmesser ein-/ausschalten“, Seite 17).

Längenmessung (siehe Bilder K1-K2).

• Fahren Sie mit dem Rad (15) die zu messende Strecke ab. Nach dem Einschalten des Messwerkzeugs erfolgt eine kontinuierliche Messung durch das Rad. Der aktuelle Messwert (g) wird in der unteren Zeile des Displays angezeigt. Während der kontinuierlichen Messung kann das Rad vorwärts oder rückwärts gefahren werden, die Messwerte sind in beiden Richtungen positiv. Wechseln man dieichtigung während der Messung, wird der Wert bis zum Nullpunkt subtrahiert. Beim Überfahren des Nullpunktes wird der Wert wieder positiv. Der aktuelle Messwert (g) wird in der unteren Zeile des Displaysactualisiert.

• Der Messvorgang wird beendet, wenn das Rad stehen bleibt. Der aktuelle Messwert (g) wird angezeigt.

• Drücken Sie die Messtaste (1) erneut, um den Messwert zu speichern, und setzen Sie die Messung fort. Der aktuelle Messwert (g) wird in der unteren Zeile des Displays angezeigt, der vorhergehende Messwert (e) darüber.

Hinweis:Um ein genaues Messergebnis zu erzielen, verändern Sie nicht den Winkel des Messwerkzeugs zur Oberfläche (siehe Bild L). Achten Sie auf gleichmäßigen Druck während des Messvorgangs. Auf weichen Untergründen und/oder bei zu starkem Druck kann das Ergebnis variieren. Der empfohlene Druck für ein genaues Messergebnis entspricht 500g

Flächenmessung

• Drücken Sie die Messtaste (1) zweimal Schnell, um die beiden letzten Messwerte zu multiplizieren. Im Display erscheint die Anzeige, der Flächenwert wird angezeigt.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weiche Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Pflegen Sie insbesondere die Empfangslinse (7) mit der gleichen Sorgfalt, mit der Brille oder Linse eines Fotoapparats behandelt werden müssen.

Senden Sie im Reparaturfall das Messwerkzeug ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen kein bezieh.
Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestel

len oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

English

Safety instructions

Alle symbolen knipperen, meting nicht möglichk

Meetgereedschap defect Controller de batterijen en verwang deutsche indien nodig.

Adapter gemonteerd (c) knippert, aanduiding "err", met- ting nicht möglich

Adapter-fout:

Illustreredekomponenter

(13) Band
(14) Anlaggningskant

Hjul-adapter

(15) Hjul

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Likvidace

Tei.: [phone]

ΦaKc: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Adepca PeriohBnHex rapaHTiHnHex cepBicnHex MaNCTepeHb 3a-3NaueHa B HaioHbHomy rapaHTiHOMy TaIohi.

Ytvnizia

BnmpioBaIbHi npHnI, npHnIaI ynaKOBky Tpe6a 3daBAtn Ha ekOJorIuHO uNCTy NOBTOPH nepeo6Ky.

He BnKndaTe BmipIOBaIbHi iHCTpyMeHTn i 6atapeKn B nobyTOBe CMITTIA

Пишдя краин EC:

BiiNIOBIDHO Do EBPonecBKOI DnpeKTHBn 2012/19/EUBHMIPOIBaJIbHI IHCTpyMeHTN, IIO BNIUIN i3 BxNBaHHa, TaBIIIOBIDHO Do EBPonecBKOI DnpeKTHBn 2006/66/ECNoXKOJKeHi a6o BiINpauCboBaHi akymyIaTOpHi 6batapei/6bataeKn NOBHNHi 3daBaTncs OkpeMo i yTNi3yBaTncs ekONOrIuHO uNCTHM cNoCobom.

Ka3ak

Eypa3nia 3KOHOMNKaIbIK OdafbiHa (KeJeH OdaFBiHa) Mywe MemLeKeTTep ayMaFBiHda KOnDaHbIaIbI

HdipyinH eHIM yinH kapactbipfah naDanahy KkaTapbHbH KypamblHa naDanaHy XeHiNderi OcbI HcaybIK, cohIme6ipre KocbIMsaIap da 6OlybIMyMKIn. CaikeciKti pactay kaNbI aKnapaT KocbIMsaIa6ap.

Ohimdi eHidipreH MemnekeT typbI aKnapaT eHimHiKopnycbIHda JxHe KocbIMwada KOpceTIReH.

OHHipinreH mep3imi Hycaynbik Mykaabcbihcohfbi beIHne KepcetinreH.

HmnpTepe KaTbICTbl 6aINaHbIC aKnapaT eHIM KaNTaMaCbIHda KepcetilreH.

Ohimdi naДanahy MEP3IMI

OHHH Kbl3MeT ety MEP3imi 7 Kbl. OHdipinreH MEP3IMHeh
6bactan (eHdpy KyHi 3aybit TaKaTaNacBHa Jka3bInFaH)
ICTeTnei 5 Kbl caKaTaFahHaH coH, eHIMDi TeKcepyci3
(cepBnctik Tekcepy) naJaIaHy CbHbImMaJDbI.

KbI3MeTkep Hemece naJaIaHaNyMbIHbIH KaTeNIkTepi MeH icTeH WbIFy ce6ENTepiHi Ti3imi

• TTKacbl MeH KopnycbI 6y3bINFaH 60nca, eHIMni naDanaHa6aHb3
• eHIM KOpnycbiHaH TiKeNe TyTIn UbIKca, naJaIaHa6aHbI3
  -TOKcblb6y3bnFaHHeMeceOKuaynaycb360nca, naDanaHaB3
  -kaybH -waibn Ke3iHne cbiPTTa (daana) naIandaHaBb3
• Kopnyc iwihe cy kipce KypbInfblHbI KocuBb6oMaHb3

308|Ka3ak

-KeI yIbIH IbIKca, naIdaIaH6aHbI3
- KaTbI DipiIN Ke3iHne naHaHaHa6aHbI3

IeKti Kyn 6enrinepi

-TOKCbIMbIHbIH TO3yblHEMeCe 3aKbIMdaHybl
-ehIM KOpnyCbHbIH 3aKbIMdAnybl

KbI3MeT KOpCety Typi MeH XnIniri

Op naIdaIaHydaH coH eHIMdi Ta3anay ycbIbIaNabi.

CaKtay

KypfakKepe caTay KepeK
- Xofapbl TemnepaTypa Ke3iHe H XaH caynepePiH acepiHe anbIc caTay KepeK
- caKtay Ke3iHne TemnepaTypaHbIH KeHeT aybITkybIHah Kopfay KepeK
- opamacbl3 caKTay MYMKiH emec
- caKtay shapTapbl Typalbl KocbIMsa aKnapaT any ywiH MEMCT 15150 (wapT 1) KyxatbIH KapaHbi3

TacbImanay

• TaçbIMaŋday Ke3iHnde eHIMdi KγNaTyfα JxHe Ke3 KeIreH MexaHHKaIbIK bIKnaj eTyRe KaTaH TblbIM CaIbHaIbI
  -6ocaty/xyktey Ke3iHne naKeTTi KbICatbIH MaunHaIapDbI naJaIaHyf pyKcat bepinmeNdi.
  -tacbmaay wapTapbl TanaTapbH MEMCT 15150 (5wapt) KxKaTbIH OKblHbI3.

Kayinci3dkn Hyckaynapbl

Onlwey KypalbImen Kayinci3 XaHe ceHimdi
Xymblc icTey ywiH 6apblk
HyckayIbIKTapDbI OKbln OpbIHday KepeK.
Onlwey KypalbIH OcbI HycKaynapFa cai
naJaHaH6ay Onlwey KypalbIHdaFbl

KipictipinreH Kayinci3ik wapanaapbHa XaFbIMcbl3 ocepeTeidi. OIwey KypanbHaBfie cKeptynepdi KeiH6eTIn

1609 92A 454 | (14.06.2018) Bosch Power Tools

KbIMaHbI3.OCbI HYCKAYAPDbI CAKTAN,OTLIeY KYPALbIH BACKAIAPFA BEPREHDe OJAPDbI KOCA YCbIHbIbI3.

XaHaTbIH cyhblKTbIKTap,ra3dap Hemece wan Xnblfah Xapblbc Kayni 6ap optada enwey Kypabln naindaH6aHbi. OIwey Kypalbi YwKbH WbIfapbln, WauNbI JxHaDbipbln, ept TydbipyMymkH.
ΘιλNEY Kυραβήν εκερτγ TaKTacbIMeH XaδdbIKTaIFAH (ηιλNEY KυραβήνΗν, cypetɪnθe rpaΦnka 6etɪnθe 6enrīneHreH).
Erep eckepTy kancbIpMaCbI ci3diH eniH3 tiinde 6oImaca, anfawKbI naDanaHydAn aDbIH OHbIH opHbHa ci3diH eniH3 tiinHe 6oNfAH XancbIpMaHbl Xa6bICTpbIHbI3.

Ja3ep caynecin aam Hemece
XaHyapnapra 6aFbITTamaHbI3 XHe 03iH3
de ticeneHemece wafbnfah na3ep
caynecine KapamaHbI3. Ocbina

cTci3 OKHaIapFa aIbIn KeNyi JxHe Ke3Di 3aKbIMdAbyi MymKiH.

Erep na3ep cayneci Ke3re Tycce Ke3epepi Jymbin 6actbI caynehen apbl Kapaty Kepek.
Na3ep KypbInfbicbIHda eWkaHdai 03repty opbIHdaMaHbl3.
Kocnybl 3apTay KypanbH 6aKbIaycbl3 KaIbIPMaHbI 3 XHe eNlwey KypanbH naiDanaHydaH coH eWipiH. Na3ep cayneimeh aamdapdbH Ke3IH WaBblbICTbIPy MymKiH.
Ounwey KypanbH TeK 6iikTi MAmHa FxHe apHaynbl 6enwekTepeMhen XeHdeti3. Coapkbbl Eunwey Kypan Kayinci3diRiH caKaTaNb3.

310|Ka3aK

Banaanap na3ep onwey kypanbH 6akblaycbI3 nainanaH6acbH. Onap 6iIme aamnpdbH ke3IH 7aFbIbICTbIPy MymKiH.
Na3ep Kepy Ke3inDipirih KopfahbIw Ke3inDipiri peTInDe naIanaH6aHbI. Na3ep Kepy Ke3inDipiri na3ep cayneCIN KaKcbipak Kepy ywiH KbI3MeT JacaIdbI, bipaK on na3ep CayneCIneH KopfamaiDbI.
Na3ep Kepy Ke3iDipirin Kyh Ke3iDipiri peTHe Hemece K0J Ko3FaIbIcBiHda naIaIaH6aHbI3. Na3ep Kepi Ke3iDipiri yIbTpapHnoIe caynepeHToIbIK KOpfamai peH Kepy Ka6nIeTIn a3aIaTbI.
A6aB 60nbHb3 -erep ocbl Jepde 6epinren naHdanaHy HeMece Ty3ety KypanapbHaH 6acka KypandaH naHdanaHca HeMece 6acka JxMbic aicTepi opbHdanca 6yn kaynti caynere wanbHyfa anbIn Kenyi Mymkin.

Ohim khekyat cnnaTamaCbl

TaraBihany 60bHwa kondaHy

CaHdbik na3ep KaawbIKtbIK enweriwi

OJIwey KypaIbI KaIbIKTbIKTapDbI, Y3bIHDbIKTapDbI, 6nIKTepei, apalbIKTapdbI OJIweyre XeHe aydaHapDbI ecenTeye aPhaHaH. OJIwey KypaIbIH iWki aMakTapDbI da OJIwey ywiH naJaIaNHyfA 60naDbI.

Ia3ep cbl3bIKTapbHbIn aanTepi

Ia3ep cbl3bIKTapbIHbIH aanTepi caHdbIK Zamo na3epnik KaibkbIK eIWeiWi MeHen bipre, iwiKa aMaKtapda tik HeMece KJIeHeH TypaJayFa (MbicaNbI, cypeTep) apHaJFaH.

Tacnabl i aanterp

Tacnabla aanTep, cahdbik Zamo na3epnik KaushkTBiK eIwei mehen 6ipre, iwiakamakTapda epkin TypFaH HbicaHdapdbIH (Mbicalbl, TepeNdap, cepe T.6.)KeIemdepdi

(MbicaIbI, Ba3a, Ky6bIp T.6.) XeHe y3bIHdbIKTapDbI eJWeyre apHaJIFaH.

Dohrenekiaanterp

IohreKeTik aanTep, caHbIK Zamo na3epnIK KaBbIKTBIK eHweriMi MeHen 6ipre, eki HyKTe apaBbIFbIH (MbICaNbl, MaTa y3bIHDbIFbl) OJweyre apHaHaH.

Бeinerenren Kypamdbi 6onweKTeP

KepcetinreH KypamdaTap Hemipi cypeTep 6ap 6eTteri enwey KypaIbIbIH CNnAaTaMaCbHa KaTbICTbl.

(1) Θηωey nepheci
(2)Диспел.
(3) BaTape86eIIMi KaKnaFbI
(4) BaTapeR 6eNimi KaKNaFbIHbIH KyIINbI
(5) CepnaybIK Hemip
(6) Πa3ep eckepTy TaKTacbl
(7) Ka6blnday nHH3acbl
(8) Na3ep cayneciHH bIfbcbl
(9) KaNTama KaKnak
(10) Aanterp yin 6ocaty nephepei

Инд�示лр заименттepi

(a) Baatarpee cckeptyi
(b) Temnepatypa eckeptyi
(c) AdaTep opHaTbIrfaH
(d) Na3ep Kocynbl
(e) Andbihfbl eIwey keIemdepi
(f) Θηωey 6ipniri
(g) AfbIMdbIK eIwey KeIeMI
(h) AydaHdbI eJnwey

312|Ka3aK

Ia3ep cbl3bIKTapbIHbIH aanTepi

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

Moldova

RIALTO-STUDIO S.R.L.

Piata Cantemir 1, etajul 3, Centrul commercial TOPAZ

2069 Chisinau

Tel.: [phone]/840054

Fax: [phone]

Email: [e-mail]

Eliminarea

Aparatele de masura, accesoriile si ambalajele trebuie sa fie predate la un centru de reciclare.

Pro Servis NS d.o.o.

Temerinski put 17

21000 Novi Sad

Tel./Fax: [phone]

E-Mail: [e-mail]

www.proservis.rs

Srpski|387

Bosnia

Elektro-Servis VI. Mehmed Nalic

Dzemala Bijedica bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Uklanjanje dubreta

Merni alati, pribor i ambala za treba da se ukljuce u reciklazu koja odgovara zastičove okoline.

E-Mail: [e-mail]

www.bosch.hr

Bosnia

Elektro-Servis VI. Mehmed Nalic

Dzemala Bijedica bb

71000 Sarajevo

416|Eesti

Tel./Fax: [phone] E-Mail: [e-mail]

Zbrinjavanje

Mjerne alate, pribor i ambalažu treba dovesti na ekoloski prihvatljivo recikliranje.

Mjerne alate i baterije ne bacajte u kućni OTPad!

Samo za zemlje EU:

Sukladno europskoj Direktivi 2012/19/EU mjerni alati koji vishe nisu uporabivi i sukladno europskoj Direktivi 2006/66/EZ neispravne ili astrosene aku-baterije moraju se odvojeno sakupljati i dovesti na ekoloski prihvatljivo recikliranje.

Eesti

Ohutusnõuded
