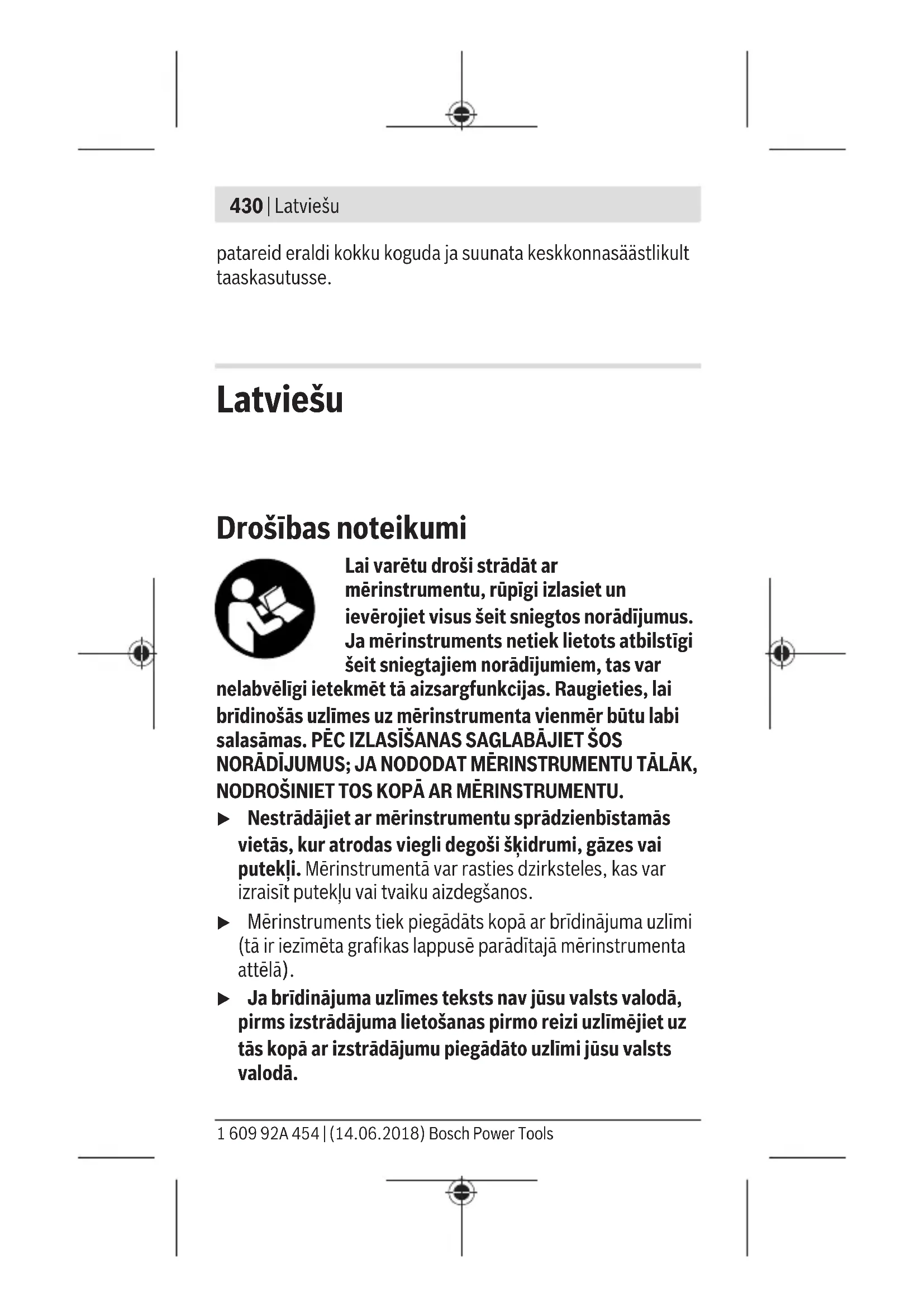

LIETOŠANAS INSTRUKCIJA Zamo BOSCH

(11) Līmeņrādis stateniskai izlīdzināšanai (12) Līmeņrādis līmeniskai izlīdzināšanai Mērlentes adapteris

(13) Mērlente (14) Atskaites mala Mērriteņa adapteris

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Tehniskie dati Digitālais lāzera tālmērs Zamo Izstrādājuma numurs 3 603 F72 7.. Latviešu | 433 Bosch Power Tools 1 609 92A 454 | (14.06.2018)434 | Latviešu 1 609 92A 454 | (14.06.2018) Bosch Power Tools Digitālais lāzera tālmērs Zamo Mērīšanas diapazons (tipiskā vērtība) 0,15 – 20,00 m Mērīšanas precizitāte (tipiskā vērtība) ±3,0 mm Mazākā mērījumu indikācijas vienība 1mm Mērīšanas laiks – tipiskā vērtība 0,5 s – maksimālā vērtība 4,15 s Darba temperatūra - 10 °C ... +40 °C Uzglabāšanas temperatūra - 20 °C ... +70 °C Augstums virs jūras līmeņa, līdz 2000 m Maks. relatīvais gaisa mitrums 90 % Piesārņojuma pakāpe

Lāzera klase 2 Lāzera starojums 635nm, <1 mW Lāzera stara diametrs (pie 25°C), apt. – 10m attālumā 9mm – 20m attālumā 18mm Baterijas 2 x 1,5 V LR03 (AAA) Bateriju darbības laiks mērīšanas režīmā, apt. 5 st. Svars atbilstoši EPTA-Procedure 01:2014 0,08 kg Izmēri 105x 38x 22 mm

tikai nevadošs piesārņojums, taču reizēm ir sagaidāma īslaicīga mitruma kondensācijas izraisītas vadītspējas veidošanāsNorāde par mērīšanas tālumu. Nelabvēlīgos apstākļos, piemēram, veicot mērījumus ļoti gaišās telpās vai izmantojot slikti atstarojošu mērķa virsmu, mērīšanas tālums var samazināties. Norāde par mērīšanas precizitāti. Nelabvēlīgos apstākļos, piemēram, veicot mērījumus ļoti gaišās telpās, izmantojot slikti atstarojošu mērķa virsmu vai gadījumā, ja temperatūra telpā stipri atšķiras no vērtības 25 °C, maksimālā mērīšanas kļūda var sasniegt ±8 mm 20 m attālumā. Labvēlīgos apstākļos var rēķināties ar iespējamo mērīšanas kļūdu ±0,05 mm/m. Adapteris Darba temperatūra - 10 °C ... +40 °C Uzglabāšanas temperatūra - 20 °C ... +70 °C Maks. relatīvais gaisa mitrums 90 % Piesārņojuma pakāpe

Lāzera līnijas adapteris Line Adapter Izstrādājuma numurs 1 608 M00 C22 Lāzera līniju platums

2m attālumā ≤2,0mm Lāzera līniju garums

2m attālumā ≥1 m Mērīšanas precizitāte (tipiskā, pie 25°C) ±1 mm/m Atvēruma leņķis ≥28° Precīzās iestatīšanas leņķis ±10 ° Svars atbilstoši EPTA-Procedure 01:2014 0,02 kg Izmēri 38x 40,5x 22,3 mm Mērlentes adapteris Tape Adapter Izstrādājuma numurs 1 608 M00 C26 Mērīšanas precizitāte (tipiskā, pie 25°C) ±1,0 mm/m Latviešu | 435 Bosch Power Tools 1 609 92A 454 | (14.06.2018)436 | Latviešu 1 609 92A 454 | (14.06.2018) Bosch Power Tools Adapteris Mērīšanas diapazons 0,005 m – 1,5 m Svars atbilstoši EPTA-Procedure 01:2014 0,03 kg Izmēri 38x 33,5x 22,3 mm Mērriteņa adapteris Wheel Adapter Izstrādājuma numurs 1 608 M00 C24 Mērīšanas precizitāte (tipiskā, pie 25°C) ±5,0 mm/m Mērīšanas diapazons (maks.) 20 m Svars atbilstoši EPTA-Procedure 01:2014 0,02 kg Izmēri 38x 48x 22,3 mm

tikai nevadošs piesārņojums, taču reizēm ir sagaidāma īslaicīga mitruma kondensācijas izraisītas vadītspējas veidošanās

atkarībā no mērķa virsmas īpašībām un darba apstākļiem, ko nosaka apkārtējā vide Digitālais lāzera tālmērs Bateriju ievietošana/nomaiņa Mērinstrumenta darbināšanai ieteicams izmantot sārma- mangāna baterijas. – Ievietojiet baterijas (skatīt attēlu lappusē 4). Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā. Samazinoties bateriju spriegumam, uz displeja parādās bateriju nolietošanās indikators (a). Pēc baterijas simbola parādīšanās uz displeja pirmo reizi mērījumus ir iespējams veikt vēl 15 minūtes. Ja baterijassimbols mirgo, tas norāda, ka mērījumi vairs nav iespējami un baterijas nepieciešams nomainīt. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. u Nelietojiet litija-jonu akumulatorus vai baterijas. Tas var izraisīt mērinstrumenta sabojāšanos. Lietošana Lāzera tālmēra ieslēgšana un izslēgšana – Lai ieslēgtu mērinstrumentu, īslaicīgi nospiediet mērīšanas taustiņu (1). Līdz ar mērinstrumenta ieslēgšanu ieslēdzas arī lāzera stars. Uz displeja mirgo indikators

– Lai izslēgtu nospiediet un turiet to nospiestu mērīšanas taustiņu (1). Mērīšana Pēc ieslēgšanas mērinstruments sāk darboties nepārtrauktās mērīšanas režīmā. Aktuālais mērīšanas rezultāts (g) tiek parādīts displeja apakšējā rindā (skatīt attēlu A). Nepārtrauktās mērīšanas laikā mērinstrumentu var pārvietot attiecībā pret mērķa virsmu, pie tam aktuālais mērīšanas rezultāts (g) tiek atjaunots ik pēc aptuveni 0,5 sekundēm un parādīts displeja apakšējā rindā (skatīt attēlu B). Šajā režīmā uz displeja mirgo indikators

Kā atskaites līmenis mērījumiem kalpo mērinstrumenta aizmugurējā mala ( ). (skatīt attēlu C) Garuma mērīšana – Lai apturētu mērīšanas procesu, nospiediet mērīšanas taustiņu (1). Pie tam lāzera stars izslēdzas un uz displeja tiek parādīts aktuālais mērīšanas rezultāts (g). – Lai no jauna ieslēgtu lāzera staru un turpinātu mērīšanu, vēlreiz nospiediet mērīšanas taustiņu (1). Aktuālais mērīšanas rezultāts (g) tiek parādīts displeja apakšējā Latviešu | 437 Bosch Power Tools 1 609 92A 454 | (14.06.2018)438 | Latviešu 1 609 92A 454 | (14.06.2018) Bosch Power Tools rindā, bet iepriekšējais mērīšanas rezultāts (e) tiek parādīts virs tā. Laukuma mērīšana – Lai sareizinātu abus pēdējos mērīšanas rezultātus, divreiz ātri nospiediet mērīšanas taustiņu (1) (skatīt attēlu D). Uz displeja kļūst redzams indikators un tiek parādīta laukuma vērtība. Lai uz indikatoriem izvadītu abus pēdējos mērīšanas rezultātus, no jauna divreiz ātri nospiediet mērīšanas taustiņu (1). Ja aptuveni 5 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, šādi taupot baterijas. u Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Norādījumi darbam Vispārēji norādījumi Starojuma uztvērēja lēca (7) un lāzera stara izvadlūka (8) mērīšanas laikā nedrīkst būt aizsegta. Par mērījumu mērķa punktu uzskatāms lāzera stara izgaismotā projekcijas laukuma ģeometriskais centrs uz mērķa virsmas arī tad, ja lāzera stars nav perpendikulārs mērķa virsmai. Kļūmes – cēloņi un novēršana Cēlonis Novēršana Temperatūras brīdinājuma indikators (b) mirgo, uz displeja ir redzams kļūdas indikators "err", mērīšana nav iespējama, mērinstruments pēc 5 sekundēm automātiski izslēdzas Mērinstrumenta temperatūra ir ārpus pieļaujamo darba Nogaidiet, līdz mērinstrumenta temperatūraCēlonis Novēršana temperatūras vērtību diapazona robežām, kas ir no –10 °C līdz +40 °C. nonāk pieļaujamo darba temperatūras vērtību diapazona robežās. Tad no jauna ieslēdziet mērinstrumentu. Visi simboli mirgo, mērīšana nav iespējama Mērinstruments ir bojāts Pārbaudiet baterijas un vajadzības gadījumā tās nomainiet. Adaptera pievienošanas indikators (c) mirgo, uz displeja ir redzams kļūdas indikators "err", mērīšana nav iespējama Adaptera kļūme: – Adapteris ir bojāts Nosūtiet adapteri uz klientu apkalpošanas dienestu. – Adapterim nav savienojuma ar mērinstrumentu Notīriet kontaktus. Ja adapterim joprojām nav savienojuma ar mērinstrumentu, nosūtiet to uz klientu apkalpošanas dienestu. Ir redzama indikācija "----", mērīšana nav iespējama Ir pārsniegts maksimālais mērīšanas tālums (20 m) vai ir slikti mērīšanas apstākļi Nepārsniedziet mērīšanas tālumu <20 m un ņemiet vērā norādi par mērīšanas tālumu Latviešu | 439 Bosch Power Tools 1 609 92A 454 | (14.06.2018)440 | Latviešu 1 609 92A 454 | (14.06.2018) Bosch Power Tools Pievienojiet adapteri (skatīt attēlus E, H, J) – Noņemiet no mērinstrumenta aizsargvāciņu (9). – Novietojiet adapteri uz tālmēra tā, lai tas fiksējas. – Lai noņemtu adapteri, nospiediet adaptera atbrīvošanas taustiņus (10) un novelciet adapteri no mērinstrumenta. – No jauna novietojiet uz mērinstrumenta aizsargvāciņu. Digitālais lāzera tālmērs ar lāzera līnijas adapteri Lietošana Lāzera līnijas aktivizēšana – Ieslēdziet mērinstrumentu (skatīt „Lāzera tālmēra ieslēgšana un izslēgšana“, Lappuse437). – Lai parādītu lāzera līniju, īslaicīgi nospiediet mērīšanas taustiņu (1). Uz displeja mirgo indikators

u Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Norāde. Ja adaptera montāžas laikā mērinstruments ir ieslēgts, lāzers automātiski izslēdzas. Nospiežot mērīšanas taustiņu (1), lāzera līnija no jauna aktivizējas. Lāzera līnijas izlīdzināšana – Atbilstoši līmeņrāža (12) rādījumiem izlīdziniet lāzera līniju, panākot tās līmenisku stāvokli (skatīt attēlu F) vai arī aatbilstoši līmeņrāža (11) rādījumiem izlīdziniet lāzera līniju, panākot tās statenisku stāvokli (pagrieziet mērinstrumentu par 90°) (skatīt attēlu G). Gaisa pūslītim jācentrējas līmeņrāža caurulītē.– Lai precīzi izlīdzinātu lāzera līniju, adaptera galvu kopā ar lāzera līniju var pagriezt ±10° robežās. Norāde. Lai iegūtu precīzus mērīšanas rezultātus, sekojiet, lai mērinstruments vienmēr atrastos līmeniskā stāvoklī. Pielāgojiet lāzera līnijas augstumu izlīdzināmā objekta augstumam, izmantojot piemērotu paliktni (piemēram, kāpnes, grāmatas u.c.). Digitālais lāzera tālmērs ar mērlentes adapteri Lietošana – Ieslēdziet mērinstrumentu (skatīt „Lāzera tālmēra ieslēgšana un izslēgšana“, Lappuse437). u Lai izvairītos no mērījumu kļūdām, lietojiet mērlentes adapteri vienīgi uz tīrām, no putekļiem brīvām virsmām. Garuma mērīšana (skatīt attēlus I1−I2) Pēc ieslēgšanas mērinstruments sāk darbojoties nepārtrauktās mērīšanas režīmā, mērot izvilktā mērlentes posma garumu. Aktuālais mērīšanas rezultāts (g) tiek parādīts displeja apakšējā rindā. Mērinstrumentam darbojoties nepārtrauktās mērīšanas režīmā, mērlentes izvilktā posma garumu var mainīt, pie tam atbilstoši mainās arī aktuālais mērīšanas rezultāts (g) displeja apakšējā rinda. Par notiekošo mērīšanas procesu liecina displejā parādītā kustīgā bulta. – Izvelciet mērlenti (13) no adaptera attiecībā pret tā atskaites malu (14) un novietojiet mērlenti uz mērāmā objekta. Mērlentes redzamais garums (starp abiem sarkanajiem marķējumiem) atbilst mērāmajam garumam (centimetros). Latviešu | 441 Bosch Power Tools 1 609 92A 454 | (14.06.2018)442 | Latviešu 1 609 92A 454 | (14.06.2018) Bosch Power Tools – Lai izmērīto vērtību saglabātu mērinstrumenta atmiņā, nospiediet mērīšanas taustiņu (1). Aktuālais mērīšanas rezultāts (g) tiek parādīts displeja apakšējā rindā. Lai uzsāktu jaunu mērījumu, no jauna nospiediet mērīšanas taustiņu (1). Aktuālais mērīšanas rezultāts (g) tiek parādīts displeja apakšējā rindā, bet iepriekšējais mērīšanas rezultāts (e) tiek saglabāts mērinstrumenta atmiņā un parādīts displeja augšējā rindā. Norāde. Izslēdzot mērinstrumentu, aktuālais mērīšanas rezultāts (g) tiek atiestatīts uz "0" arī tad, ja mērlente ir palikusi izvilkta. Lai izvairītos no mērījumu kļūdām, pirms jauna mērījuma uzsākšanas noteikti ļaujiet mērlentei pilnīgi ietīties atpakaļ adapterī un tad nospiediet mērīšanas taustiņu. Ja adaptera montāžas laikā mērlente jau ir izvilkta vai mērinstruments ir ieslēgts, uz displeja parādās indikators "roll in" (ietiniet). Šādā gadījumā ļaujiet mērlentei pilnīgi ietīties atpakaļ adapterī un pirms jauna mērījuma uzsākšanas nospiediet mērīšanas taustiņu. u Vienmēr sekojiet, lai mērlente neietītos adapterī pārāk ātri. Ļaujiet mērlentei lēni ietīties atpakaļ adapterī, jo pretējā gadījumā tas var tikt bojāts. Laukuma mērīšana – Lai sareizinātu abus pēdējos mērīšanas rezultātus, divreiz ātri nospiediet mērīšanas taustiņu (1). Uz displeja kļūst redzams indikators un tiek parādīta laukuma vērtība. Digitālais lāzera tālmērs ar mērriteņa adapteri Lietošana – Ieslēdziet mērinstrumentu (skatīt „Lāzera tālmēra ieslēgšana un izslēgšana“, Lappuse437).Garuma mērīšana (skatīt attēlus K1−K2). – Nobrauciet ar mērriteni (15) pa mērāmo nogriezni. Pēc ieslēgšanas mērinstruments sāk darbojoties nepārtrauktās mērīšanas režīmā, mērot ar mērriteni nobrauktā nogriežņa garumu. Aktuālais mērīšanas rezultāts (g) tiek parādīts displeja apakšējā rindā. Mērinstrumentam darbojoties nepārtrauktās mērīšanas režīmā, ar mērriteni var braukt uz priekšu vai atpakaļ, taču mērīšanas rezultāts abos virzienos būs pozitīvs. Ja mērīšanas laikā braukšanas virziens tiek mainīts, atpakaļvirzienā izmērītā vērtība tiek atņemta no rezultāta, līdz tiek sasniegts nulles punkts. Ar mērriteni pārbraucot pāri nulles punktam, mērīšanas rezultāts no jauna tiek parādīts kā pozitīvs. Aktuālais mērīšanas rezultāts (g) tiek aktualizēts displeja apakšējā rindā. – Mērījums tiek pabeigts, ja mērritenis vairs negriežas. Pie tam tiek parādīts aktuālais mērīšanas rezultāts (g). – Lai izmērīto vērtību saglabātu mērinstrumenta atmiņā un turpinātu mērīšanu, no jauna nospiediet mērīšanas taustiņu (1). Aktuālais mērīšanas rezultāts (g) tiek parādīts displeja apakšējā rindā, bet iepriekšējais mērīšanas rezultāts (e) tiek parādīts virs tā displeja augšējā rindā. Norāde.Lai izvairītos no mērījumu kļūdām, neizminiet mērinstrumenta vērsuma leņķi attiecībā pret virsmu (skatīt attēlu L). Mērīšanas laikā ieturiet pastāvīgu spiedienu. Veicot mērīšanu uz mīkstas virsmas un/vai izdarot uz mērinstrumentu pārāk stipru spiedienu, mērīšanas rezultāts var variēt. Lai iegūtu precīzu mērīšanas rezultātu, ieteicamais spiediens uz mērinstrumentu ir 500 g. Latviešu | 443 Bosch Power Tools 1 609 92A 454 | (14.06.2018)444 | Latviešu 1 609 92A 454 | (14.06.2018) Bosch Power Tools Laukuma mērīšana – Lai sareizinātu abus pēdējos mērīšanas rezultātus, divreiz ātri nospiediet mērīšanas taustiņu (1). Uz displeja kļūst redzams indikators un tiek parādīta laukuma vērtība. Apkalpošana un apkope Apkalpošana un tīrīšana Uzturiet mērinstrumentu tīru. Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu audumu. Nelietojiet apkopei tīrīšanas līdzekļus vai šķīdinātājus. Īpaši uzmanīgi kopiet starojuma uztvērēja lēcu (7) un apejieties ar to tikpat rūpīgi, kā ar briļļu lēcām vai fotoaparāta objektīvu. Ja mērinstruments ir bojāts, nosūtiet to remontam. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām varat skatīt tīmekļa vietnē: www.bosch- pt.com Bosch konsultantu komanda jums atbildēs uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Kad uzdodat jautājumus un pasūtāt rezerves daļas, noteikti norādiet 10zīmju preces numuru, kas ir sniegts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā. Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Lietuvių k. Saugos nuorodos Kad su matavimo prietaisu dirbtumėte ne- pavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodų, gali būti pakenkta matavimo prie- taise integruotiems apsauginiams įtaisams. Pasirūpinkite, Lietuvių k. | 445 Bosch Power Tools 1 609 92A 454 | (14.06.2018)446 | Lietuvių k. 1 609 92A 454 | (14.06.2018) Bosch Power Tools kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI. u Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prie- taisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. u Matavimo prietaisas tiekiamas su įspėjamuoju ženklu (pa- vaizduota matavimo prietaiso schemoje). u Jei įspėjamojo ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kartą, ant įspėjamojo že- nklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba. Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims. u Jei į akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. u Nedarykite jokių lazerinio įtaiso pakeitimų. u Nepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones. u Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus gara- ntuota, kad matavimo prietaisas išliks saugus naudoti. u Saugokite, kad vaikai be suaugusiųjų priežiūros nenau- dotų lazerinio matavimo prietaiso. Jie netikėtai gali ap- akinti kitus asmenis.u Akinių lazeriui matyti nenaudokite kaip apsauginių aki- nių. Akiniai lazeriui matyti yra skirti geriau identifikuoti laze- rio spindulį; jie neapsaugo nuo lazerio spinduliuotės. u Akinių lazeriui matyti nenaudokite kaip akinių nuo sau- lės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą. u Atsargiai – jei naudojami kitokie nei čia aprašyti valdy- mo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. Gaminio ir savybių aprašas Naudojimas pagal paskirtį Skaitmeninis lazerinis atstumų matuoklis Matavimo prietaisas yra skirtas nuotoliui, ilgiui, aukščiui ir at- stumui matuoti bei plotui apskaičiuoti. Matavimo prietaisas skirtas matuoti patalpose. Lazerio linijų adapteris Lazerio linijų adapteris, naudojamas su skaitmeniniu lazeriniu atstumų matuokliu „Zamo“, yra skirtas objektams (pvz., pa- veikslams) patalpose vertikaliai ir horizontaliai išlyginti. Adapteris-juostelė Adapteris-juostelė, naudojamas su skaitmeniniu lazeriniu at- stumų matuokliu „Zamo“, yra skirtas perimetrui (pvz., vazų, vamzdžių ir kt.) ir objektų, esančių patalpose atviroje vietoje (pvz., televizoriaus, lentynos ir kt.), ilgiui matuoti. Adapteris-ratukas Adapteris-ratukas, naudojamas su skaitmeniniu lazeriniu atstu- mų matuokliu „Zamo“, yra skirtas atstumui tarp dviejų taškų (pvz., medžiagos ilgiui) patalpoje matuoti. Lietuvių k. | 447 Bosch Power Tools 1 609 92A 454 | (14.06.2018)448 | Lietuvių k. 1 609 92A 454 | (14.06.2018) Bosch Power Tools Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius. (1) Matavimo mygtukas (2) Ekranas (3) Baterijų skyriaus dangtelis (4) Baterijų skyriaus dangtelio fiksatorius (5) Serijos numeris (6) Įspėjamasis lazerio spindulio ženklas (7) Priėmimo lęšis (8) Lazerio spindulio išėjimo anga (9) Nuimamasis gaubtelis (10) Adapterio atblokavimo mygtukai Ekrano simboliai (a) Įspėjamasis baterijos simbolis (b) Įspėjamasis temperatūros simbolis (c) Adapteris sumontuotas (d) Lazeris įjungtas (e) Ankstesnė matavimo vertė (f) Matavimo vienetas (g) Esamoji matavimo vertė (h) Ploto matavimas Lazerio linijų adapteris
