KASUTUSJUHEND Zamo BOSCH

(11) Vesilood vertikaalseks joondamiseks (12) Vesilood horisontaalseks joondamiseks Lintadapter

Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnekomplekti.420 | Eesti 1 609 92A 454 | (14.06.2018) Bosch Power Tools Tehnilised andmed Digitaalne laserkaugusmõõtja Zamo Tootenumber 3 603 F72 7.. Mõõtepiirkond (üldjuhul) 0,15 – 20,00 m Mõõtetäpsus (üldjuhul) ±3,0 mm Väikseim näiduüksus 1 mm Mõõteaeg – üldjuhul 0,5 s – maksimaalne 4,15 s Töötemperatuur – 10 °C ... +40 °C Hoiutemperatuur – 20 °C ... +70 °C Kõrgus merepinnast kuni 2000 m Maksimaalne suhteline õhuniiskus 90% Määrdumisaste

Laseri klass 2 Laseri tüüp 635nm, <1 mW Laserkiire läbimõõt (25°C korral) u – 10m kaugusel 9 mm – 20m kaugusel 18 mm Patareid 2 x 1,5 V LR03 (AAA) Patarei tööiga mõõterežiimil u 5 h Kaal EPTA-Procedure 01:2014 järgi 0,08 kg Mõõtmed 105x 38x 22 mm

ainult mittejuhtiv määrdumine, kusjuures siiski on oodata kondenseerumisest põhjustatud ajutist juhtivuse tekkimistTöötemperatuur – 10 °C ... +40 °C Hoiutemperatuur – 20 °C ... +70 °C Maksimaalne suhteline õhuniiskus 90% Määrdumisaste

2m kaugusel ≤ 2,0mm Laserjoone pikkus

2m kaugusel ≥ 1 m Mõõtetäpsus (üldjuhul 25°C korral) ±1 mm/m Avanemisnurk ≥ 28° Peenreguleerimisnurk ±10 ° Kaal EPTA-Procedure 01:2014 järgi 0,02 kg Mõõtmed 38x 40,5x 22,3 mm Lintadapter Tape Adapter Tootenumber 1 608 M00 C26 Mõõtetäpsus (üldjuhul 25°C korral) ±1,0 mm/m Mõõteulatus 0,005 m – 1,5 m Kaal EPTA-Procedure 01:2014 järgi 0,03 kg Mõõtmed 38x 33,5x 22,3 mm Eesti | 421 Suunis mõõtepiirkonna kohta:Ebasoodsate tingimuste korral, nt kui siseruum on väga tugevalt valgustatud või kui pinna peegeldusomadused on halvad, võib mõõteulatus olla piiratud. Suunis mõõtetäpsuse kohta: Ebasoodsate tingimuste korral, nt kui siseruum on väga tugevalt valgustatud või kui pinna peegeldusomadused on halvad või ruumi temperatuur erineb tunduvalt väärtusest 25°C, võib maksimaalne hälve 20 m kaugusel olla +/- 8 mm. Soodsate tingimuste korral on arvutuslik hälve +/- 0,05 mm/m. Adapter Bosch Power Tools 1 609 92A 454 | (14.06.2018)422 | Eesti 1 609 92A 454 | (14.06.2018) Bosch Power Tools Adapter Ratasadapter Wheel Adapter Tootenumber 1 608 M00 C24 Mõõtetäpsus (üldjuhul 25°C korral) ±5,0 mm/m Mõõtepiirkond (maks.) 20 m Kaal EPTA-Procedure 01:2014 järgi 0,02 kg Mõõtmed 38x 48x 22,3 mm

ainult mittejuhtiv määrdumine, kusjuures siiski on oodata kondenseerumisest põhjustatud ajutist juhtivuse tekkimist

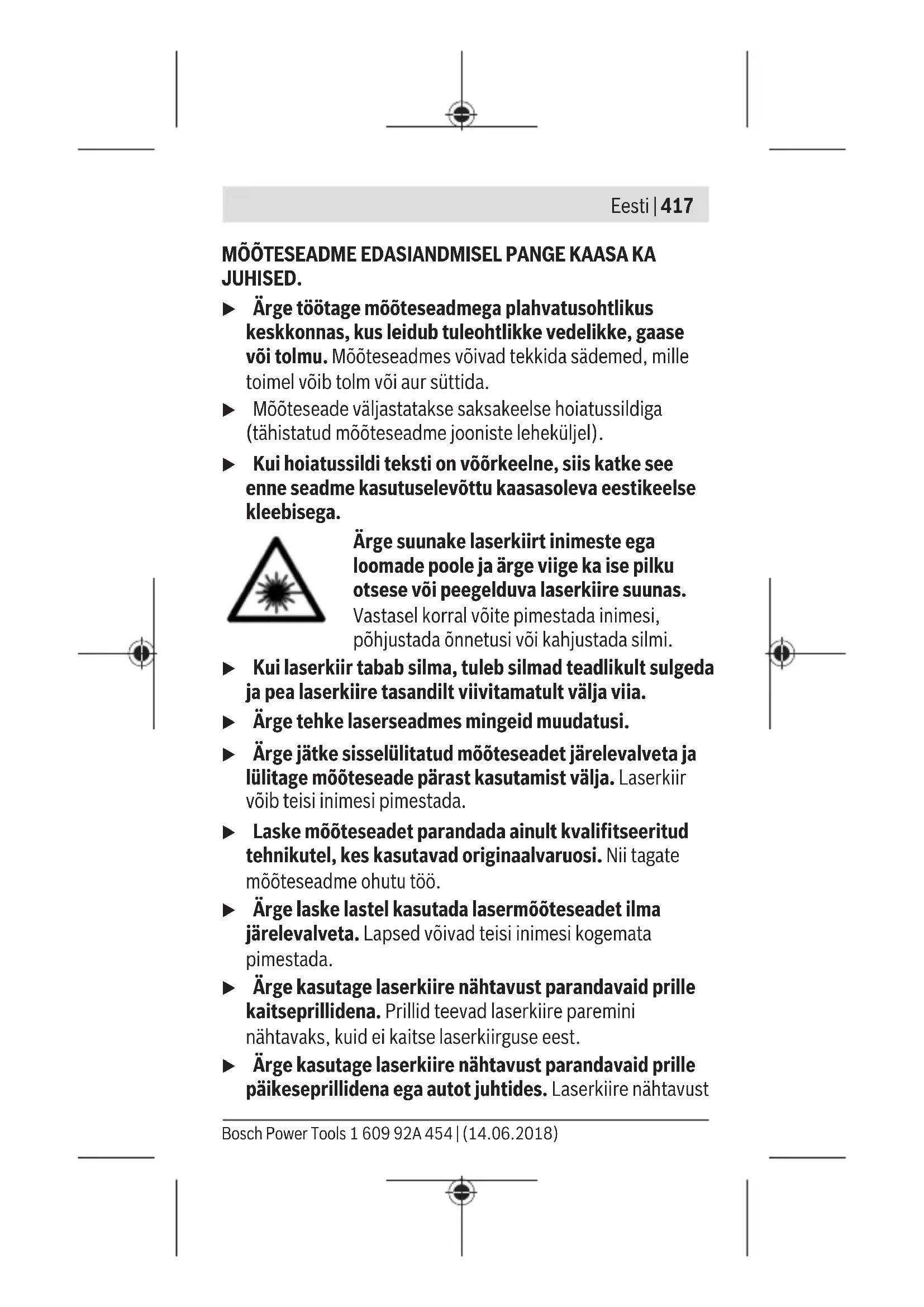

sõltuvalt pinna omadustest ning ümbritseva keskkonna tingimustest Digitaalne laserkaugusmõõtja Patareide paigaldamine/vahetamine Mõõteseadmes on soovitav kasutada leelis-mangaan- patareisid. – Pange patareid kohale (vt jn lk 4). Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat õiget polaarsust. Patarei pinge vähenemisel näidatakse ekraanil patareihoiatust (a). Kui patarei sümbol kuvatakse ekraanil esmakordselt, on võimalik veel u 15 minutit teha mõõtmisi. Kui patarei sümbol vilgub, tuleb patareid välja vahetada, mõõtmine ei ole enam võimalik. Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid. u Ärge kasutage liitiumioonakusid ega -patareisid. Mõõteriist võib saada viga.Töötamine Laserkaugusmõõtja sisse-/väljalülitamine – Mõõteseadme sisselülitamiseks vajutage lühidalt mõõtenuppu (1). Mõõteseadme sisselülitamisel lülitatakse laserkiir sisse. Ekraanil vilgub näit

– Mõõteseadme väljalülitamiseks hoidke mõõtenuppu (1) surutult. Mõõtmine Pärast mõõteseadme sisselülitamist toimub pidev mõõtmine. Hetkelist mõõteväärtust (g) näidatakse ekraani alumisel real (vt jn A). Pideva mõõtmise käigus võib mõõteseadet sihtmärgi suhtes liigutada, kusjuures hetkelist mõõteväärtust (g) ekraani alumises reas uuendatakse iga u 0,5 sekundi järel (vt jn B). Ekraanil vilgub näit

Mõõtmise lähtetasand on mõõteseadme tagaserv ( ). (vt jn

Pikkuse mõõtmine – Mõõtmise peatamiseks vajutage mõõtenuppu (1). Laserkiir lülitatakse välja ja näidatakse hetkelist mõõteväärtust (g). – Laseri uuesti sisselülitamiseks ja mõõtmise jätkamiseks vajutage uuesti mõõtenuppu (1). Ekraani alumises reas näidatakse hetkelist mõõteväärtust (g), selle kohal eelmist mõõteväärtust (e). Pindala mõõtmine – Mõlema viimase mõõteväärtuse korrutamiseks vajutage kaks korda kiiresti mõõtenuppu (1) (vt jnD). Ekraanil kuvatakse näit , näidatakse pinna suurust. Viimase kahe mõõteväärtuse näiduni jõudmiseks vajutage uuesti kaks korda kiiresti mõõtenuppu (1). Kui u 5 min kestel ei vajutata ühtegi mõõteseadme nuppu, lülitub mõõteseade patareide säästmiseks automaatselt välja. Eesti | 423 Bosch Power Tools 1 609 92A 454 | (14.06.2018)424 | Eesti 1 609 92A 454 | (14.06.2018) Bosch Power Tools u Ärge suunake laserkiirt inimestele või loomadele ning ärge vaadake ise laserkiirt ka suuremalt kauguselt. Töösuunised Üldised suunised Vastuvõtuläätse (7) ja laserkiirguse väljumiskohta (8) ei tohi mõõtmise ajal kinni katta. Mõõtmine toimub laserkiire keskpunktis, seda ka kaldsetele sihtpindadele suunatult. Vead – põhjused ja kõrvaldamine Põhjus Abi Temperatuurihoiatus (b) vilgub, näit "err", mõõtmine ei ole võimalik, mõõteseade lülitub 5 sekundi pärast automaatselt välja Mõõteseade on väljaspool töötemperatuuri −10 °C kuni +40 °C. Oodake, kuni mõõteseade saavutab töötemperatuuri. Lülitage siis mõõteseade uuesti sisse. Kõik sümbolid vilguvad, mõõtmine ei ole võimalik Mõõteseade on defektne Kontrollige patareisid ja asendage need vajaduse korral. Adapter on paigaldatud (c) vilgub, näit "err", mõõtmine ei ole võimalik Adapteri viga: – adapter on defektne Saatke adapter klienditeenindusse. – Adapteril puudub ühendus mõõteseadmega Puhastage kontaktid. Kui adapter ikkagi ei ühendu mõõteseadmega, saatke adapter klienditeenindusse.Põhjus Abi Näit "----", mõõtmine ei ole võimalik Ületati mõõtepiirkond (20 m) või halvad mõõtetingimused Pidage kinni mõõtepiirkonnast <20 m ja järgige suuniseid mõõtepiirkonna kohta Adapteri paigaldamine (vt jooniseid E, H, J) – Eemaldage mõõteseadmelt kattekübar (9). – Asetage adapter kaugusmõõtjale nii, et ta fikseerub. – Adapteri eemaldamiseks vajutage lukustuse vabastusnuppusid (10) ja tõmmake adapter maha. – Asetage kattekübar uuesti mõõteseadmele. Digitaalne laserkaugusmõõtja laserjoonadapteriga Töötamine Laserjoone aktiveerimine – Lülitage mõõteseade sisse (vaadake „Laserkaugusmõõtja sisse-/väljalülitamine“, Lehekülg423). – Laserjoone kuvamiseks vajutage lühidalt mõõtenuppu (1). Ekraanil vilgub näit
