NÁVOD NA OBSLUHU Airblade Wash+Dry WD04 DYSON

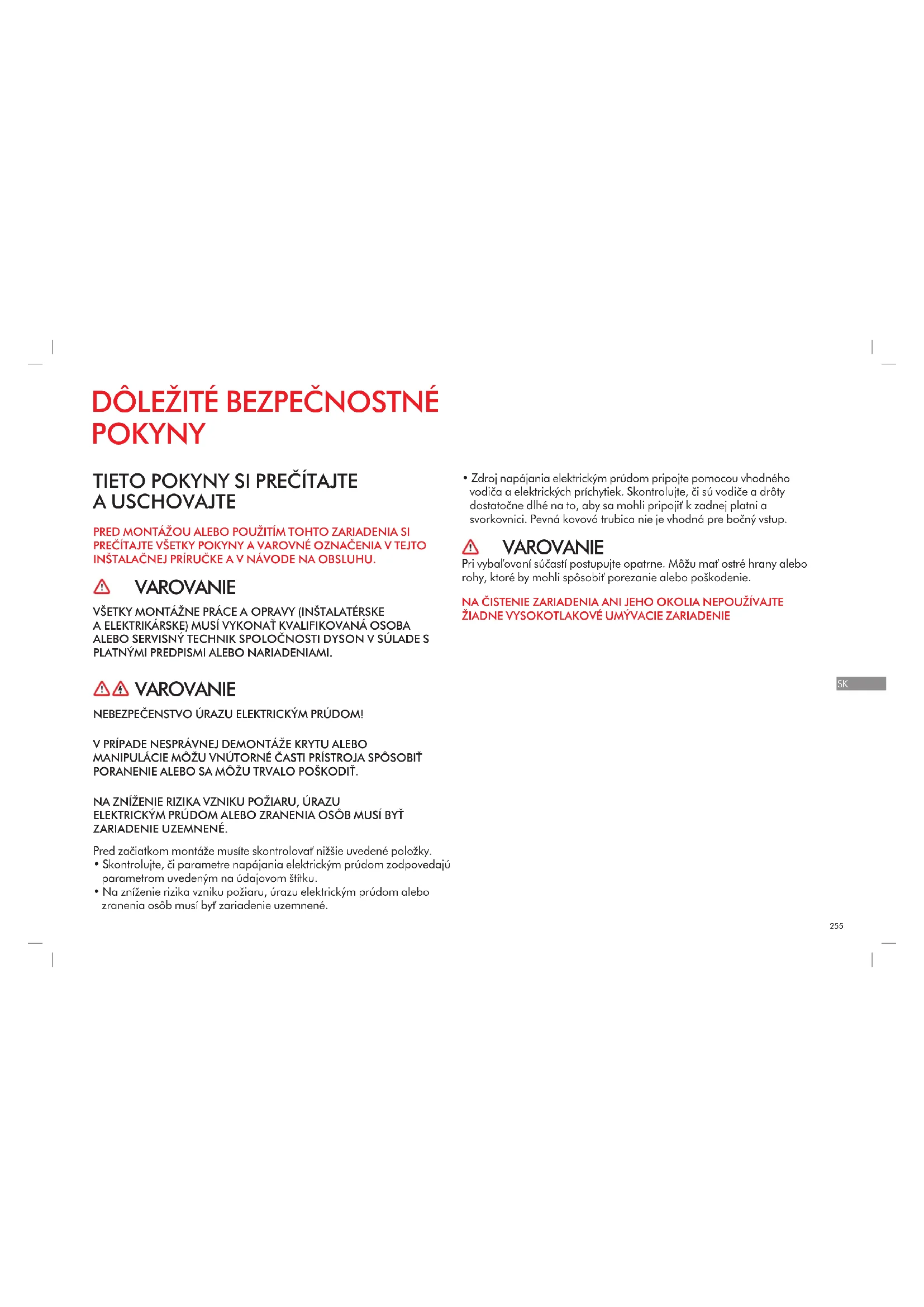

• Skontrolujte, či parametre napájania elektrickým prúdom zodpovedajú parametrom uvedeným na údajovom štítku.

• Na zníženie rizika vzniku požiaru, úrazu elektrickým prúdom alebo zranenia osôb musí byť zariadenie uzemnené.

• Zdroj napájania elektrickým prúdom pripojte pomocou vhodného vodiča a elektrických príchytiek. Skontrolujte, či sú vodiče a drôty dostatočne dlhé na to, aby sa mohli pripojiť k zadnej platni a svorkovnici. Pevná kovová trubica nie je vhodná pre bočný vstup. VAROVANIE Pri vybaľovaní súčastí postupujte opatrne. Môžu mať ostré hrany alebo rohy, ktoré by mohli spôsobiť porezanie alebo poškodenie. NA ČISTENIE ZARIADENIA ANI JEHO OKOLIA NEPOUŽÍVAJTE

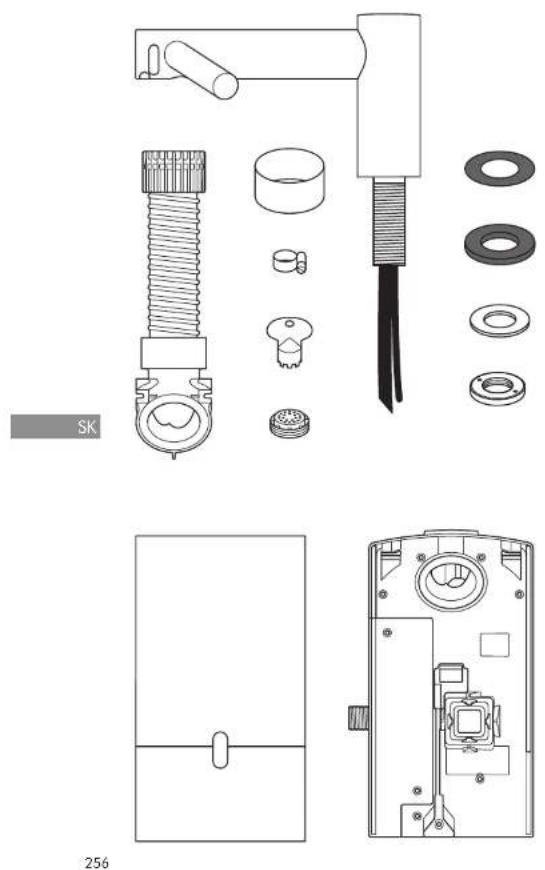

Obsah balenia Potrebné náradie: Malý krížový skrutkovač Skrutkovač so 7 mm ostrím 2,5mm plochý skrutkovač Skrutkovač Torx T15 Zvinovací meter a ceruzka Ručná vŕtačka Vhodný vrták Kliešte na sťahovanie izolácie z vodičov Nôž Nastaviteľný kľúč

Kontroly pred montážou Obr. A Plánovanie prác pred montážou Sušič rúk Dyson Airblade Wash+Dry je skonštruovaný tak, aby sa motorová jednotka namontovala na stenu a bola umiestnená pod umývadlom. Pozri obr. A(i). Aby sa zabránilo akémukoľvek poškodeniu, ktoré by mohlo mať vplyv na vašu záruku, odporúča sa nainštalovať priamy filter. – Nechajte dostatočný prístupový priestor na montáž aúdržbu. Pozri obr. A(ii). – Zariadenie je určené len na použitie v suchých vnútorných priestoroch. – Príslušné pokyny na montáž nájdete v miestnych a celoštátnych predpisoch anariadeniach o dostupnosti. Za zhodu a súlad zodpovedá osoba, ktorá vykonala montáž. Skontrolujte, či sa pri montáži zariadenia použilo dodané potrubie, kryt potrubia a kovový kryt. – Súčasťou pevného vedenia musí byť prostriedok na odpojenie všetkých pólov v súlade s miestnymi predpismi. – Pred montážou alebo vykonávaním servisu odpojte prívod elektriny a vody. – Skontrolujte, či sa priamo za miestom vŕtania/montáže nenachádza potrubie (plynové, vodovodné, vzduchové) alebo elektrické káble, drôty či vedenie. – Spoločnosť Dyson odporúča použiť v prípade potreby pri montáži alebo oprave ochranný odev, okuliare a ďalšie pomôcky. – Tento spotrebič je určený na trvalé pripojenie k vodovodnej sieti. Použitie v priestoroch na prípravu jedla Vprostredí stravovacích zariadení sa vyžaduje špeciálna inštalácia, v rámci ktorej sa puzdro motora a hadica úplne uzavrú v čistiteľnom kryte, resp. puzdro motora je potrebné namontovať na opačnú stranu steny a zachovať primeraný voľný priestor na čistenie pod ním (ak je to potrebné). Zariadenie sa v každom prípade musí nachádzať najmenej 2,5 metra od nezakrytých potravín alebo nezakrytých povrchov, ktoré sú v kontakte s potravinami. Pred inštaláciou si pozrite návod s odporúčaniami pre umývadlá na stránke www.dyson.com. Obr. B Pokyny k špecifikáciám umývadla Technickí pracovníci spoločnosti Dyson vykonali pomocou špeciálne určenej skúšobnej metódy skúšky širokej škály umývadiel s cieľom posúdiť ich kompatibilitu so sušičom rúk v kohútiku Dyson Airblade Wash+Dry. Sprievodcu odporúčanými umývadlami nájdete na lokalite www.dyson.sk. Ideálnym riešením sú umývadlá z porcelánu alebo brúseného kovu. Je potrebné sa vyhnúť umývadlám s vysoko leštenými povrchmi, napr. z lesklého chrómu. Minimálne rozmery umývadla sú uvedené na obr. B. Obr. C/D/E Montáž kohútika Vzdialenosť od hornej časti umývadla po stred kohútika by mala byť minimálne 100mm a maximálne 155mm. Obr. C. Vzdialenosť medzi stredom kohútika a bočnou stenou by mala byť minimálne 290 mm. V prípade, že sa montuje viac kohútikov vedľa seba, stredy kohútikov by mali byť od seba vzdialené minimálne 580mm. Tým sa zaistí dostatočný priestor na montáž motorovej časti a tiež dostatočný priestor na ramená používateľov. Obr. D. Neumiestňujte vodný snímač kohútika orientovaný smerom nadol nad lesklý povrch, ako je napríklad odtokový otvor. Obr. E. Obr. F Mydlo a umiestnenie dávkovača mydla Spoločnosť Dyson odporúča, aby sa z hľadiska čo najväčšieho komfortu používateľov používali gélové mydlá. Pozdĺž každej vetvy kohútika sa tiahne infračervená snímacia zóna na aktiváciu vzduchu. Aby sa zabránilo náhodnej aktivácii, je dôležité, aby sa zvážila trasa, po ktorej sa ruky používateľa pohybujú k dávkovaču mydla. Dávkovač musí byť umiestnený najmenej 60 mm mimo šírky kohútika, aby sa používateľ dostal okolo bočnej strany vetvy. Rovnako musí byť umiestnený 60 mm nad vetvami, aby nedošlo k aktivácii snímačov. Upozorňujeme, že používateľ môže dosiahnuť na mydlo priečne, takže táto dráha nesmie viesť cez snímaciu zónu. Obr. G/H Odtok vody Vzhľadom na to, že sa vzduch prúdiaci vysokou rýchlosťou a voda nachádzajú v tesnej blízkosti, môže dôjsť k rozptylu určitého množstva vody a mydla mimo priestoru v rámci rozmerov umývadla. Na zmiernenie tohto účinku sa odporúča, aby ste sa riadili nižšie uvedenými pokynmi. Profil dna Plochý profil dna umývadla bude mať za následok nedostatočné odtekanie s následným rozsiahlym postriekaním okolia. Na zlepšenie odtekania je potrebné, aby sa nepoužívali umývadlá s plochým dnom, pričom sa treba osobitne zamerať na bezprostredné okolie odtokového otvoru s minimálnym polomerom 60 mm. Obr. G. Vďaka minimálnemu 6° uhlu náklonu od okraja odtokového otvoru umývadla sa dosiahne dobré odtekanie, čím sa zníži miera postriekania okolia (minimálny polomer 60 mm). Obr. H. Obr. I/J/K Dno vzhľadom na prechod cez zadnú a prednú stenu Je potrebné zvážiť aj dno vzhľadom na prechod zadnou a prednou stenou. Uhol zadnej steny by sa mal čo najviac približovať k 90° a polomer by mal byť v čo najostrejšom uhle Obr. I. Pri zakrivenom usporiadaní je pravdepodobnejšia zvýšená miera postriekania okolia Obr. J. Vzhľadom na to je potrebné sa vyhnúť šikmým prechodom cez zadnú a prednú stenu Obr. K.SK

Obr. L Odtok Odporúčajú sa odtoky s čo najvoľnejším otvorom. Je potrebné sa vyhnúť mriežkovaným alebo dierkovaným odtokom, pretože obmedzujú odtok mydlovej vody (mydlová pena). Nepoužívajte umývadlá so zátkou v odtoku. Obr. M Regulácia teploty vody Pokiaľ pripájate prívod teplej a studenej vody, bude potrebné, aby ste nainštalovali zmiešavací ventil. V prípade pripojenia iba k prívodu studenej vody bude nutné nainštalovať ohrievač. V súlade s miestnymi predpismi je nutné, aby na zariadenie na prívod vody do tohto výrobku bol nainštalovaný prístroj na reguláciu teploty. A= Zmiešavací ventil B= Prívod teplej a studenej vody C= Výstup požadovanej teploty D= Izolačný ventil E= Ohrievač F= Vstup prívodu studenej vody Ďalšie informácie Inštalácia Pri upevňovaní jednotky na stenu nepoužívajte tmel. Zabezpečte, aby boli na pripojenie k dispozícii prívody elektriny a teplej a studenej vody. K dispozícii musí byť vhodné oddelenie prívodov elektriny a vody na vypnutie prívodu pred vykonaním inštalačných a servisných prác. Elektrická inštalácia Vstupné napätie/frekvencia: pozri údajový štítok. Podľa potreby sa izoluje vypínacou poistkou alebo RCD. Prúd 6,6 A. Špecifikácia kábla: Dvojjadrové PVC + jednojadrové PVC (zem) Pri vykonávaní montáže alebo opravy výrobku sa musia dodržiavať miestne predpisy o elektroinštaláciách. Menovitý výkon: pozri údajový štítok. Rozsah prevádzkových teplôt: 0° – 40 °C. Spotreba energie v pohotovostnom režime: menej ako 0,5 W. Maximálna výška: 2 000 metrov. Prevádzka vody Prietok vody: 4 l/min normálne namontovaný prevzdušňovač. 1,9 l/m s nízkoprietokovým prevzdušňovačom dodávaným s výrobkom. Požadovaný tlak vody: 1 – 8 barov. Na účely servisu je potrebný samostatný ventil 1⁄2" BSP. Uchovajte sekundárne vratné vedenie horúcej vody čo najbližšie ku zmiešavaciemu ventilu na zníženie rizika rastu baktérií Legionella. Automatické preplachovanie Výrobok je vybavený funkciou automatického preplachovania, ktoré sa aktivuje 24 hodín po poslednom použití. Doba preplachovania je 60 sekúnd. To umožňuje znížiť stagnáciu vody a množenie baktérií v produkte. Zabezpečte, aby zariadenie bolo vždy nainštalované nad funkčným umývadlom s voľným a pripojeným odtokom. Čistota systémov zásobovania vodou a biologické rozmnožovanie V niektorých krajinách existujú predpisy a usmernenia, na základe ktorých sa vyžaduje, aby systémy zásobovania vodou s reguláciou teploty (ako v prípade vody privádzanej do sušiča rúk Dyson Airblade Wash+Dry) podliehali pravidelnému čisteniu s cieľom minimalizovať biologické rozmnožovanie. Aby bolo možné vyhovieť týmto predpisom, sušič rúk Dyson Airblade Wash+Dry bol navrhnutý a testovaný tak, aby vydržal vnútorné čistenie horúcou vodou s teplotou až do 95 °C, rovnako ako chlórnanom sodným pri koncentrácii 0,45 %. Pozrite si konkrétne (trhové) predpisy a odporúčania týkajúce sa vodovodných systémov, v ktorých nájdete informácie o čistiacich režimoch, pokiaľ ide o čistotu systémov zásobovania vodou a biologické rozmnožovanie pre vašu krajinu. Pri vykonávaní vnútorného čistenia sušiča rúk Dyson Airblade Wash+Dry dbajte pri používaní horúcej vody alebo chemikálií na všetky bezpečnostné aspekty. Spoločnosť Dyson nebude niesť zodpovednosť za ujmu spôsobenú týmto procesom. Testovanie v prípade nevhodného používania Sušič rúk Dyson Airblade Wash+Dry prešiel prísnym testovaním zameraným na nevhodné používanie s cieľom zabezpečiť, že dokáže odolať značnej sile a nárazom, ktoré sú pre prostredie komerčných a verejných kúpeľní typické.SK

Pevne priskrutkujte objímku hornej hadice na driek kohútika. Pozri obr. 3e. A= sivá hadica B= vodovodná rúrka C= kábel snímača Obr. 4 Príprava na montáž platne Motorovú časť zo zadnej platne odstránite tak, že stlačíte červenú uvoľňovaciu západku na dne a motorovú časť zdvihnete podľa zobrazenia na obr. 4a. Motorovú časť bezpečne uložte až do ďalšieho použitia. Pomocou skrutkovača Torx T15 odstráňte zo zadnej platne kryt vodovodného potrubia akryt elektrickej časti zo zadnej platne. Pozri obr. 4b a 4c. Bezpečne ich uložte spolu s upevňovacími prvkami až do ďalšieho použitia. Obr. 5 Montáž zadnej platne ahadice Zadnú platňu môžete umiestniť jedným z troch spôsobov: vertikálne alebo 90° horizontálne vľavo alebo vpravo. Vzdialenosť od podlahy musí byť minimálne 100mm. Pozri obr. 5a. Skontrolujte, či je zadná platňa umiestnená tak, aby sa hadica dala bez problémov pripojiť. NEUMIESTŇUJTE motor obrátene s hadicou smerujúcou nadol ani nad kohútik. Pozri obr. 5b. Označte polohu zadnej platne na stene. Vstup kábla Vstup kábla môže viesť z podstavca alebo zo steny priamo do zadnej časti jednotky cez zadné miesto vstupu kábla. Vyberte si príslušnú stranu skôr, ako začnete. Ak si vyberiete voľbu káblového vstupu cez základňu, pomocou klieští opatrne odstrihnite vopred označený vylamovací panel na základni zadnej platne. Vyhlaďte hrany odlomenej časti. Pozri obr. 5c. Vstup vody Pripojenie vody sa vykonáva na ľavej strane zadnej platne. Prípojka vody sa nemôže v zadnej platni otáčať. Pozri obr. 5d. Obr. 6 Montáž zadnej platne Ak bude vstup kábla vedený priamo do zadnej platne zo steny, pred pripevnením zadnej platne na stenu prevlečte elektrický kábel. Namontujte zadnú platňu na stenu pomocou vhodného upevňovacieho materiálu. Pozri obr. 6. Nepoužívajte zápustné skrutky. Obr. 7 Pripojenie kábla snímača Prisvorkujte sivú hadicu k zadnej platni. Pripojte kábel snímača v hadici do konektora v zadnej platni podľa znázornenia na obr. 7. Skontrolujte orientáciu konektora; dva držiaky musia byť zarovnané. Skontrolujte, či je kábel správne uložený v zadnej platni. Obr. 1 Umiestnenie Umiestnite kohútik nad stred umývadla. Pozri obr. 1. V prípade potreby vyrežte do pracovnej plochy otvor s priemerom 35 mm. Obr. 2 Montáž kohútika Nasuňte 1 mm gumové tesnenie na driek kohútika. Pozri obr. 2a. Vložte driek kohútika a pripojenú vodovodnú rúrku a komunikačný kábel cez otvor v pracovnej ploche. Skontrolujte, či je 1 mm gumové tesnenie založené pod kohútikom rovnomerne a naplocho. Skontrolujte, či je kohútik v správnej polohe nad umývadlom. Nasuňte 3,5 mm gumové tesnenie na driek kohútika. Vložte skrutky do mosadzného zaisťovacieho krúžka a jemne utiahnite, aby držali na svojom mieste. Nasuňte kovovú podložku na driek kohútika. Naskrutkujte mosadznú zaisťovaciu maticu na driek kohútika, pričom medzi mosadznou zaisťovacou maticou a kovovou podložkou nechajte medzeru so šírkou 5mm alebo menej. Rukou pevne utiahnite skrutky pomocou mosadznej zaisťovacej matice do kovovej podložky. A= 1 mm gumové tesnenie B= driek kohútika C= vodovodná rúrka D= kábel snímača E= 3,5 mm tesnenie F= kovová podložka G= mosadzná zaisťovacia matica H= 2 skrutky Obr. 3 Inštalácia hadice Nasuňte sivú hadicu nahor cez vodovodnú rúrku a kábel snímača. Pozri obr. 3a. Zasuňte vodovodnú rúrku cez ľavý výstupný otvor v žliabku hadice podľa znázornenia na obr. 3b. Pomocou klieští opatrne ťahajte vodovodnú rúrku až k plnej bielej čiare. Pozri obr. 3c. Skontrolujte, či priechodka na vodovodnej rúrke pevne sedí v žliabku hadice, aby bola vzduchotesná. Pozri obr. 3b. Opatrným ťahaním pretiahnite kábel snímača cez pravý výstupný otvor. Pozri obr. 3b. NEPOUŽÍVAJTE kliešte, mohli by poškodiť elektrické pripojenia. Pozri obr. 3c. Skontrolujte, či priechodka na kábli pevne sedí v žliabku hadice, aby bola vzduchotesná. Pozri obr. 3d. Na uľahčenie inštalácie sa môže použiť silikónové mazivo. Jednotlivé krokySK

Obr. 8 Pripojenie prívodu vody Upravte veľkosť vodovodnej rúrky na bodkovanej bielej čiare podľa znázornenia na obr. 8a. Na vodovodnú rúrku nasuňte hadicovú svorku (je súčasťou dodávky). Pozri obr. 8b. Odstráňte 2 skrutky s krížovou hlavou a odpojte solenoid zo zadnej platne. Pozri obr. 8b. Pripojte vodnú hadicu k solenoidu. Pozri obr. 8c. Pripevnite zadnú časť solenoidu k zadnej platni a pripevnite ju 2 skrutkami. Pozri obr. 8d. Dotiahnite svorku hadice a zabezpečte, aby bol kábel solenoidu správne umiestnený v pridržiavacom kanáli. Obr. 9 Pripojenie prívodu elektriny Veďte prívod elektrickej energie k zadnej platni pomocou schváleného pružného alebo pevného vodiča a elektrických príchytiek. Skontrolujte, či je napájací kábel dostatočne dlhý na to, aby sa pripojil k svorkovnici namontovanej na zadnej platni. Veďte kábel do zadnej platne a utiahnite káblovú vývodku. Odizolujte kábel na vhodnú dĺžku a pripojte živé a nulové vodiče k príslušným svorkám, ako je znázornené na obr. 9. Pred pokračovaním skontrolujte správne umiestnenie káblov. Obr. 10 Opätovná montáž elektrického krytu Pripevnite elektrický kryt a zaistite ho 6 dodanými upevňovacími prvkami. Dbajte na to, aby nedošlo k zachyteniu drôtov. Obr. 11 Pripojenie prívodu teplej a studenej vody Pred pripojením zadného panelu zabezpečte úplné prepláchnutie prívodu vody od odpadu, medených hoblín atď. Nedodržanie tohto pokynu môže spôsobiť poškodenie solenoidového ventilu, v dôsledku čoho sa nebude správne zatvárať a z kohútika bude kvapkať voda. Pripojte izolovaný prívod teplej a studenej vody k zadnej platni. Otvorte prívod vody. Skontrolujte, či na hlavnom vstupe vody a pripojení prívodu vody ku kohútiku nedochádza k únikom. Takisto skontrolujte únik na prípojke solenoidu. Obr. 12 Zapnutie napájania Zapnite napájanie prístroja. CYKLUS KALIBRÁCIE: Po dokončení montáže sa vykoná 30-sekundový kalibračný cyklus kohútika. Vložte ruku pod snímač na kohútiku, aby sa spustil prúd vody. Obr. 12a. Skontrolujte, či nedochádza k únikom podľa obr. 11. Kryt vodovodného potrubia upevnite na zadnú platňu pomocou dvoch dodaných skrutiek. Obr. 12b. Obr. 13 Zostavenie motorovej časti Zaveste motor na hornú stranu elektrického krytu. Otočte ju nadol, aby zapadla na miesto podľa znázornenia na obrázku. Pevne ju zasuňte obr. 13a. VOLITEĽNÉ: Súčasťou dodávky je skrutka na zaistenie červeného uvoľňovacieho tlačidla, ktoré bráni neželanej demontáži puzdra motora. Skontrolujte správnosť prevádzky prístroja. Upevnenie motorovej časti k zadnej platni (voliteľné). Ak chcete odmontovať filter, opatrne skrutkovačom uvoľnite jazýček na filtri podľa obrázka obr. 13b. Pripevnite motorovú časť k zadnej platni pomocou dodaných bezpečnostných skrutiek, obr. 13c. Znova pripojte filter tak, aby zapadol na svoje miesto, obr. 13d.SK

Vyskúšajte normálnu prevádzku sušiča rúk: – Ruky umiestnite pod stred kohútika. Automaticky sa spustí voda, ktorá potečie dovtedy, kým budete mať ruky pod zariadením. – Umiestnite ruky na obe strany od stredu kohútika. Spustí sa sušič rúk. – Pomaly pohybujte rukami vpred a vzad cez prúd vzduchu. Otáčajte ruky tak, aby boli účinku prúdu vzduchu vystavené dlane aj chrbát rúk. Sušič rúk sa nespustí: – Skontrolujte funkčnosť poistiek/ističa a pripojenie napájania a vody. – Skontrolujte, či ste odstránili krytku pri čistení a či sú snímače čisté a nič im neprekáža. – Zariadenie vypnite a znova zapnite. Sušič rúk sa nepravidelne zapína a vypína: – Zariadenie vypnite a znova zapnite. – Skontrolujte, či sa v umývadle nenachádzajú nejaké prípojky a v prípade potreby ich odstráňte. – Skontrolujte, či sú čisté snímače. – Skontrolujte pevnosť pripojenia kábla snímača z kohútika. Prevádzka sušiča sa niekedy preruší: – Zariadenie vypnite a znova zapnite. – Skontrolujte, či sú čisté snímače. – Skontrolujte, či sú prívody vzduchu čisté a či nie sú zaprášené. Ak sú vzduchové prívody zaprášené, odstráňte z nich prach. – Skontrolujte, či na prívodoch vzduchu nie sú nejaké prekážky a či majú dostatok voľného priestoru. Čas sušenia sa predĺžil: – Skontrolujte, či nie sú prívody vzduchu zaprášené a oprášte ich. – Skontrolujte filter a podľa potreby ho vymeňte. – Skontrolujte, či je hadica pevne pripojená k podstavcu kohútika a nedochádza k únikom. Spúšťaný prúd vzduchu je teplejší ako zvyčajne: – Skontrolujte, či nie sú prívody vzduchu zaprášené a oprášte ich. – Skontrolujte filter a podľa potreby ho vymeňte. – Skontrolujte, či je hadica pevne pripojená k podstavcu kohútika a nedochádza k únikom. Vzduch je neustále spustený: – Skontrolujte, či sa v umývadle nenachádzajú nejaké predmety a v prípade potreby ich odstráňte. – Skontrolujte, či sú snímače čisté a bez akýchkoľvek prekážok. – Skontrolujte filter a podľa potreby ho vymeňte. – Skontrolujte, či je hadica pevne pripojená k podstavcu kohútika a nedochádza k únikom. Nie je spustený žiadny vzduch: – Zariadenie vypnite a znova zapnite. – Skontrolujte funkčnosť poistiek/ističa a pripojenie napájania. – Skontrolujte, či sú čisté snímače. – Skontrolujte, či je vzduchová hadica pevne pripojená k podstavcu kohútika a nedochádza k únikom. – Skontrolujte pevnosť pripojenia kábla snímača z kohútika. Z kohútika neustále tečie voda: – Skontrolujte, či sú snímače čisté a bez akýchkoľvek prekážok. Z kohútika vôbec netečie voda: – Skontrolujte, či je zapnutý prívod elektriny a vody a či je otvorený izolačný ventil. – Skontrolujte, či nie je znečistený prevzdušňovač, podľa potreby ho vyčistite alebo vymeňte. Voda tečúca z kohútika je príliš horúca alebo studená: – Skontrolujte, či je zmiešavací ventil nastavený na požadovanú teplotu. Ak chcete získať ďalšiu podporu a informácie, kontaktujte oddelenie služieb zákazníkom Dyson alebo navštívte stránku www.dyson.sk Riešenie problémovKontrola montážeSI
