사용 설명서 Airblade Wash+Dry WD04 DYSON

본 장치를 설치 또는 사용하기 전에 이 설치 설명서와 사용 설명서 표시된 모든 안내 및 주의사항을 읽어주십시오.

경고

모든 설치 및 수리 (배관 및 전기 관련) 작업은 현지 규정이나 법규에 따라 전문가 또는 다이슨 서비스 엔지니어가 수행해야 합니다.

경고

감전 위험!

케이스를 제거하거나 제품 내부 구성품을 부적절하게 취급한 경우 장치 내부에 손상이 발생하거나 영구적으로 장치 사용이 불가능 할 수 있습니다.

화재, 감전 또는 부상 위험을 방지하려면 이 장치를 접지시켜야 합니다. 다음을 따르십시오.

설치 작업을 시작하기에 앞서 다음을 확인해 주십시오.

-전기 공급이 명판에 표시된 것과 일치하는지 확인하십시오.
- 현지 전기 배선 규정에 따라 전체 음극 연결 해제 수단을 고정 배선에 실시해야 합니다.
- 적합한 도관과 전기 부속품을 사용하여 전기 공급장치를 연결합니다. 도관과 전선이 백플레이트와 단자대에 연결할 수 있을 정도로 충분히 긴지 확인합니다. 금속 도관은 측면에 적합하지 않습니다.

경고

구성품의 포장을 열 때 주의하십시오. 베이거나 상처를 입을 수 있는 날카로운 모서리/면이 있을 수 있습니다.

청소 시 또는 제품 가까이에서 물 분사 장비를 사용하지 마십시오.

DYSON Airblade Wash+Dry WD04 - 경고 - 1

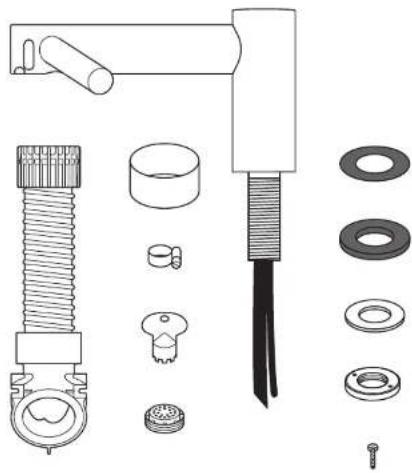

박스 내부 구성품

DYSON Airblade Wash+Dry WD04 - 박스 내부 구성품 - 1

다이슨 Airblade Wosh+Dry 핸드 드라이어는 모터 장치가 벽면에 장칙되고 세면대 아래에 있도록 설계되었습니다 (그림, A(i)).

인라인 필터는 사용자 보증에 영향을 졸 수 있는 손성을 방지하도록 장착하는 것이 좋습니다.

-설치 및 수리를 위해 충분한 여유 공간을 확보합니다. 그림 A(ii)를 참조하십시오.

-이 장치는 건조한 실내에서만

사용하도록 설계되었습니다

-관련 설치 지침에 대해서는 지역

및 국가 접근성 규정 및 법규들

참조하십시오, 적합성 및 규정 순수는

설치하는 사람의 책임입니다.장치가

모든 건축 법규 및 규정을 준수하여 설치되는지 확인하십시오.

-현지 전기 배선 규정에 따라 전체

음극 연결 해제 수단을 고정 배선에 실시해야 합니다.

-설치나 수리 전에는 전원 및 물

공급을 차단하십시오.

-드림/설치 작업을 할 부분 뒤쪽에

파이프(가스, 수도, 공기) 또는 전기

케이블. 전선 또는 도관 작업이 되어

있는지 확인하십시오.

-다이슨에서는 설치/수리를 수행하는

경우 필요한 보호복, 보인경 및 장비 작용 권장하고 있습니다.

-본 기기는 수도관에 영구적으로 연결하여 사용해야 합니다.

식품 조리 공간에서의 사용

시품조리환경에는는 모더 버킷과 호스를 청소가 가능한 하우정에 완전히 밀응하기나 모더버킷을 벽의 빈대된 혹은 하단 청소를 위해 적절한 긴격을 유지합니다. (해당하는 경우) 또한, 장치가 아무것도 덜여 있지 않은 음식이나 음식 절촉면으로부터 최소 2.5m 이상 떄어져 있어야 하는 등의 특별한 실치가 요구 됩니다.

실치하기 전에 www.dyson.com의 권장 가이드를 참조하십시오.

그림 B

세면대 사양 지침

다이슨 엔지니어들은 특수하게 설계된 시험 방법을 통해 다양한 세면대와 다이슨 Airblade Wash + Dry 핸드 드라이어 간의 호환성을 시험했습니다. 권장 세면대의 경우 www.dyson.com에서 지침을 확인하십시오.

도기 또는 브러시드 메탈 세면대가

이상적입니다.반사되는 크름 등과 같은

고광택 표면의 세면대에는 사용하지

마십시오.

세면대 최소크기는 그림 B들참조하십시오.

그림 C/D/E

Dyson Airblade 설치

세면대 상단에서 Top 중심까지 최소 100mm -- 최대 156mm까지 떨어져야

합니다(그림 C).

측면 볖에서 Top 까지 290mm 이상 떨어져아 합니다. 여러 개의 Top을 니란히 설치할 경우에는 Top 중심 간 거리가 각각 580mm 이상 떨어져 있어야 합니다. 그래야 모터

버킷을 장착할 공간이 확보되며 사용자들도 여유있게 사용할 수 있습니다(그린 D).

세면대에서 이래를 양히는 을 센서가 배수구와 같이 반사 표면 위에 있지 않아야 합니다(그림 E).

그림 F

비누와 비누 용기 위치

다이슨은 최상의 사용자 환경을 위해 젼비누를 권장합니다.

바람의 활성회를 위한 적외선 감지 구역은 각 Top의 양 측면을 따라 확장됩니다. 우발적으로 활성화되는 경우를 방지하기 위해서는 사용자의 손이 비누 용기를 항해 나아가는 경로를 고려해야 합니다.

비누 용기는 Tap의 둀비에서 60mm 바깥쪽에 위치해야 사용자가 Tap의 양 측면을 피해 손을 빨을 수 있습니다.

Tap의 양 측면으로부터 최소 60mm 위에 위치해야 센서가 작동하지 않습니다.

사용자가 대각선으로 비누에 손을 빼을 수 있으므로 센서 구역을 통과하지 않도록 이 경토를 고려해야 합니다.

그림 G/H

물배수

빠른 공기 속도와 인접한 물로 인해 물과 비누가 세면대 바깥으로 훔어질 수 있습니다. 이런 경우를 출이려면 아래의 다음 지침을 따르는 것이 좋습니다.

베이스 형태

베이스가 평평하면 물이 잘 배수되지 않아 물이 높게 될 수 있습니다. 배수 성능을 개신하러면 배수구 주변 최소반경 60mm 이상인 평평한 바닥의 세면대를 사용하지 마십시오(그림 G).

세면대 배수구 가상자리에서 최소 6°의 경사면이 형성되어야 배수가 잘 되고 몰이 될 가능성도 낮아집니다(최소 반경 60mm) (그림 H).

그림 I/J/K

베이스에서 후면 및 전면 벽으로 이어지는 모습

베이스에서 후면 및 전면 벽으로 이어지는 모양도 고려해야 합니다. 후면 벽은 거의 90° 여아 하며 그림 I와 같이 최대한 예리한 반경을 이루어야 합니다. 곡선은 불이 뒤는 양이 많아지지만 (그림 J) 그림 K길은 강사진 후면 및 전면 벽 이어짐은 피해아 합니다.

그림 L

배수구

가장 개방적인 구명의 배수구를 추천하며,그릴 또는 전공 타입의 배수구는 비水墨물(비누 거품)의 배수를 방해하기 때문에 피해야합니다. 세면대 배수구 안의 마개를 사용하지 않습니다.

그림 M

수온 조절

냉은수 모두 사용할 경우에는 혼합 밸브를 설치해야 합니다.

냉수만 사용할 경우 히터를 설치해야 합니다. 이 제품에는 지역 규정에 따라 온도 제어

장치를 징착하여 물을 공급해야 합니다.

A= 블렌더 밸브

B=냉온수 공급

C=출수(원하는 온도)

D= 분리 밸브

E= 히터

F= 냉수 입수

추가 정보

설치

벽면에 상치를 고성할 때 밀폐지를 사용하지 마십시오.

신기, 혼합 급수 장치 및 배수관 연결을 제대로 해아 직동별 수 있습니다. 설치하기 전이나 수리를 받을 떠는 공급을 차단하기 위해 전원 및 급수 장치가 완전히 분리되어 있어야 합니다.

전기

입력 전입/주파수: 명판을 참조하십시오. 전용 스위치 퓨스 스퍼 도는 RCD에 의해 분리됩니다.

전류 6.6A

케이블 사양: 이종 코어 PVC + 단일 코어 PVC(접지)

제품 설치 또는 수리 시에는 반드시 현지 전기 규정을 준수해야 합니다.

심격 전원:명판을 참조하십시오.

작동 온도 범위: 0° \~ 40°C.

대기전력 소모량

0.5W 미만.

최대 고도: 2,000미터.

물사용

물 유량: 정상 설치된 통기 장치: 4L/min 함께 제공되는 저유량 통기 장치 사용 시 - 1.9L/m

필요한 수압: 1\~8bar. 수리 시 1/2" BSP 분리 밸브가 필요합니다.

레지오넬라균 증식 위험을 줄이려면 이차 온수 환수권을 가능한 한 혼합 밸브에 가깝게 해야 합니다.

자동 워터 플러시

이 장치에는 마지막 사용 24시간 후에 60 초 동안 작동하는 고정식 자동 워터 플러시 장치가 장착되어 있습니다. 이를 통해 제품 내부에 물이 고이는 현상과 박테리아 증식을 방지합니다.

항상 정치가 가동하는 세면대에 설치되어 있는지, 확인하십시오.

급수 청결도 및 생물학적 성장

국가에 따라 다이슨 Airblade Wash+Dry 핸드 드라이어에 사용되는 것과 같은 수온

조절식 급수 시스템을 의무화하는 지침

또는 규정이 시행될 수 있으며 이 경우

생물학적 성장을 최소화하기 위해 정기적인.

청소가 필요 됩니다. 귀하가 이러한 규정을

충족하도록 하기 위해, 다이슨 Airblade

Wash+Dry 핸드 드라이어의 내부는 최대

95°C의 뜨거운 물과 0.45% 농도의

차아염소산나트듬으로 내부를 정소할

수 있도록 실계되었으며 관련 시험을

거쳤습니다.

해당 국가의 급수 청결도 및 생물학적 심장 익제 관련 정소 방법은 구체적인 (시장) 규정

및 급수 시스템 권장사항을 참고하십시오.

다이슨 Airblade Wash+Dry 핸드 드라이이의

내부들 칭소할 경우에는 고온수 또는

화학물질 사용 관련 안전 권장사항을

잠조하시기 바랍니다.다이슨은 청소 과정

중에 발생하는 부상에 대해서는 일체 책임을

지지 않습니다.

부하 테스트

다이슨 Airblade Wash+Dry 핸드 드라이이는 상용 및 공공학장 환경에서 일반적으로

발생하는 상당한 하중과 층격을 견딜 수

있도록 엄격한 부하 테스트를 거쳤습니다.

설치 순서

그림 1

배치

수도꼭지를 세면대의 중심 위에 배치합니다 (그림. 1).

필요한 경우 작업면에 35mm 지름의 구멍을 깎아냅니다.

그림 2

수도곡지 설치

1mm 고무 씻을 수도꼭지 스템으로 밀어 넣습니다(그림 20).

수도꼭지 스템 및 연결된 수도관과 통신 케이블을 작업면의 구멍으로 통과시켜 넣습니다. 1mm 고무 씻이 수도꼭지 아래

고르고 평평하게 고정되었는지 확인합니다.

수도꼭지가 심크대 위에 몰바른 위치에 있는지 확인합니다.

3.5mm 고무 셀을 수도꼭지 스탄 위로 밀어 넣습니다.

나사를 활동 잠금 링에 끼우고 가법계 조여제 위치에 고정시킵니다.

금속 와셔를 수도꼭지 스텐 위로 밀어넣습니다.

황동 잠금 너트를 수도꼭지 스템 위로 조여서, 금속 와셔와 황통 잠금 너트 사이에 5mm 이하의 간격을 남겨お願い.

손으로 꽐 조여질 때 까지 황등 잠금 너트를 이용하여 나사를 금속 와서에 조입니다.

A=1mm 고무 셀

B= 수도곡지 스탄

C= 수도관

D= 센서 케이블

E=3.5mm 씻

F= 금속 와서

G= 황동 잠금 너트

H= 나사 2개

그림 3

호스 설치

회색 호스름 수도관과 센서 케이블 위로 밀어 넣습니다(그림 3a).

수도관을 호스 덕트 안의 왼쪽 출구 구멍으로 등과시켜 넣습니다(그림 3b).

펜치를 사용하여 흰색 실선이 있는 곳까지 수도관을 부드럽게 당입니다(그림 3c).

듀브의 그로LEE이 호스 도관에 빈류없이 끼워져 기밀 상태인지 확인하십시오 (그림 3b).

센서 케이블을 오른쪽 출구 구멍으로 등과시켜 넣으면서 살짝 당겨서 배냅니다

(그림 3b). 전기 연결부가 손상될 수 있으므로, 펜치를 사용하지 마십시오(

그림 3c).케이블의 그로/@이 호스 도관에

빈듬없이 끼워져 밀폐되었는지 확인하십시오

(그림 3d). 실리콘 그리스를 사용하여 원활하게 장착되게 할 수 있습니다.

상부 호스 이음고리를 수도꼭지 스템에 나사로 끼뒤 손으로 조입니다 (그림 3e).

A= 회색 호스

B= 수도관

C= 센서 케이블

그림 4

백플레이트 설치 준비

백플레이트에서 모터 버킷을 제거하려면 바닥의 빨간색 릴리스 캐치를 눌러 위로 올립니다(그림 4a). 모터 버킷은 필요함 때까지 안전하게 보관합니다.

별 T15 십자드라이버를 사용하여

백플레이트에서 전기 장치 커버와

수도관 커비를 제거합니다(그림 4b 및 4c). 필요할 때까지 고정장치와 함께 안전하게 보관합니다.

그림 5

백플레이트 및 호스 설치

백플레이트는 수직으로 세우거나 원쪽 또는 오른쪽으로 90° 놑히는 세 가지 방법 중 하나로 설치할 수 있습니다. 바닥으로부터 간격은 최소한 100mm가 되어야 합니다(그림 5a 참조).

호스를 쉽게 부착할 수 있도록 백플레이트를 배치합니다.

호스가 아래로 향하도록 모터들 뒤집어

놓거나, 수도꼭지 위에 놓지 마십시오(그림 5b 참조).

백플레이트의 위치를 벽면에 표시합니다.

케이블 인입

케이들은 뒤쪽 케이를 인입점을 통해

바닥 또는 벽에서 직접 장치의 룯면으로

빠낼 수 있습니다. 시작하기 전에

방향을 결정하십시오

베이스들 동해 케이블을 넣음 시에는

플펜치로 조심스럽게 백플레이트 하단에

있는 표시된 브레이크아웃 패널음

분리합니다.배출구 단면의 모서리를

매끄럽게 즐질합니다(그림 5c).

입수

수도 연결부는 백플레이트의 왼쪽에

만들어져 있습니다. 백플레이트 내에서는

수도 연결부를 회전시킬 수 없습니다

(그림 5d).

그림 6

백플레이트 설치

케이블을 벽에서 직접 백플레이트로 인입할 경우 백플레이트를 벽면에 고정하기 전에

전기 케이블을 충분히 당기십시오.

해당하는 고정물을 사용하여 백플레이트를 벽에 고정합니다(그림 6).

접시머리 나사를 사용하지 마십시오.

그림 7

센서 케이를 연결

희색 호스들 백플레이트에

클럽으로 고정합니다.

그림 7과 같이 백플레이트의 커넥터에

호스의 센서 케이블을 꽃습니다.

커넥터의 방향을 확인하십시오.

수도꼭지 2개가 정렬되어 있어야 합니다.

케이블이 백플레이트에 올바르게

배선되었는지 확인하십시오.

그림 8

수도관 연결

그림 8a와 같이 흰색 점선의 크기에 맞게

수도관을 자릅니다.

호스 클립(제공)을 수도관에 밀이 끼습니다(그림 8b).

2개의 Phillips 나사를 제거하고

백플레이트에서 슬레노이드를 무십시오 (그림 8b).

물 호스를 슬레노이드에 부착합니다 (그림 8c).

솔레노이드를 다시 백플레이트에 고정하고 2개의 나사를 조입니다(그림 8d).

호스 클립을 조이고 솔레노이드 케이블을 지지 채널에 올바르게 위치시킴니다.

그림 9

전원 공급 연결

승인된 연질 또는 경질 도관 및 부속품을 사용하여 전기 공급정치를 백플레이트에 연결합니다. 백플레이트에 장착된 단자대에 연결될 정도로 전된 케이블 길이가 충분한지 확인합니다.

케이블을 백플레이트에 연결하고 케이블 글랜드를 조입니다.

케이블을 적절한 길이로 벗긴 후 해당 단자대에 휠신과 증성신을 고점합니다(그림 9). 진청하기 있어서 케이블의 위치가 올바른지 확인하십시오.

그림 10

전기커버 재 조립

제공된 6개의 고정물을 사용하여 전기장치 커버를 고정시키되 길린 전신이 없는지 확인합니다.

그림 11

급수 혼합 장치

참고: 백플레이트에 연결하기 전에 상수도의 이물질, 구리 조각 등이 완전히 세칙되었는지 확인하십시오. 그렇지 많으면 솔레노이드 밸브에 손상이 갈 수도 있습니다.

절연된 급수 혼합 장치를 백플레이트에 연결하고 몰을 트십시오.

주 급수상치 입구와 수도적지까지의 수도관 연결부에 새는 곳이 있는지 검사합니다. 또한 솔레노이드 연결부에 새는 곳이 있는지 확인합니다.

그림 12

전원 켜기

장비의 전원 스위치를 EQUI니다.

설정 주기: 설치가 완료된 Tap은 30초간 실정을 위한 회전이 진행됩니다.

Top의 센시 아래 손을 대고 물 공급을 활성화합니다(그림 12a).

새는 곳이 있는지 확인합니다(그림 11). 제공된 두 개의 고정물을 사용하여 수도관

던개를 백플레이트에 고정합니다(그림 12b).

그림 13

모터 버킷 조립

전기 상치 커버의 상단에 모터를 걸어 놀습니다. 그림과 길이 찰착 소리가 나며 제 위치에 고성될 때까지 아래로 흔들어 들립니다. 고정볼 때까지 밑이 넣습니다(그림 13a).

옵션: 니시는 빨간색 해제 버튼을 고징하고 모터 버킷이 의도치 않게 벗겨지는 것을 방지하기 위해 제공됩니다.

장치가 옵바르게 작동하는지 시험합니다.

모터 버킷을 백플레이트에 고정(선택사암). 필터롤 제거하려면 스크루 드라이버를 사용하여 필터의 탑을 부드럽게 줍니다 (그림 13b).

제공된 고정 나시를 사용하여 모터 버킷을 백플레이트에 고정합니다(그림 13c).

참각 소리가 나며 제 위치에 고정될 때까지 필터를 다시 연결합니다(그림 13d).

시험 설치 문제 해결

핸드 드라이어가 정상

작동하는지 확인합니다.

-양 손 바닥을 Tap의 중앙부에 두면 손이 위치하는 동안 자동적으로 몰이 흐ります. -핸드드라이어를 작동하기 위해 Tap 중심으로 양쪽 토출구에 손을 두면 몰을 덜어 내기 위한 바람이 생성됩니다.

-바람 사이로 손을 앞뒤로 천천히 움직이고 손을 뒤집어 손바닥과 손등이 바람에 Dal도록 합니다.

핸드 드라이어가 작동하지 않습니다.

-퓨즈/회로 차단기가 작동 중인지 전원과

급수가 연결된 상태인지 확인합니다

-칭소 캡이 제거되고 센서를 막는 물체가 없고 깨끗한지 확인하십시오.

-장치를 겪다가 겹니다.

핸드 드라이어가 비정상적으로

켜지거나 꺼집니다.

-장치들겠다가컵니다.

-세면대에 마개가 없도록 하고 혹시 있을 경우 제거합니다.

-센서를 청결한 상태로 유지합니다.

-센서 케이들이 Tap에 확실히

연결되었는지 확인합니다.

핸드 드라이어가 사용 중에 가끔씩

작동을 멈춥니다

-장치를 겫다가 EQUI니다.

-센서를 청결한 상태로 유지합니다.

-공기 흡입구가 먼지로 막혀 있지 많은 지 확인하고 제거합니다.

-공기 흡입구가 이물로 막히지 않아야 하며

층분한 간격을 두어야 합니다.

건조 시간이 증가하였습니다.

-공기 흡입구를 먼지가 막고 있지 않는지 확인하고 제거합니다.

-필터를 점검하고 필요한 경우 교환합니다.

-바람 호스가 Tap 아랫부분에

단단히 연결되었는지,새는 부분이

없는지 확인합니다.

바람이 평소보다 뜨겁습니다.

-공기 흡입구를 먼지가 막고 있지 않는지 확인하고 제거합니다.

-필터를 점검하고 필요한 경우 교환합니다.

-바람 호스가 Top 아랫부분에

단단히 연결되었는지, 새는 부분이 없는지 확인합니다.

바람이 계속 나 Oh니다.

-싱크대의 이를질을 확인하고 필요한 경우 제거하십시오.

-센서가 꺼끗하고 이 MOS질이 끼지

않았는지 확인합니다.

-필터를 점검하고 필요한 경우 교환합니다.

_바람 호스가 수도꼭지 아랫부분에

단단히 연결되었는지,새는 부분이

없는지 확인합니다.

바람이 나오지 않습니다.

제품을겠다가 EQUINV.

-퓨즈/회로 차단기가 작동 중인지 전원이

연결된 상태인지 확인합니다.

-센서를 청결한 상태로 유지합니다.

바람 호스가 Tap 아랫부분에

단단히 연결되었는지,새는 부분이

없는지 확인합니다.

센서 케이들이 Tap에 확실히

연결되었는지 확인합니다.

수도꼭지에서 물이 계속 나 Od니다.

-센서가 꺼끗하고 이물질이 끼지

않았는지 확인합니다.

수도꼭지에서 물이 나오지 않습니다.

-전기 및 수도공급이 잘 되고 있는지

차단밸브가 열려 있는지 확인합니다.

-동기장치에 이물질이 없는지 확인하고

필요한 경우 제거/청소/교환합니다.

수도꼭지에서 나오는 물이 너무

뜨겁거나 찭니다.

-혼합 밸브가 적당한 온도로

설정되었는지 확인합니다.

추가 지원이나 정보는 다이슨 고객

서비스에 문의하거나 www.dyson.com

온라인으로 문의하십시오.
