NAVODILA ZA UPORABO Airblade Wash+Dry WD04 DYSON

Specifikacija kabela: PVC, dvožilni + PVC, jednožilni (uzemljenje)

Pri instalaciji ili popravku proizvoda morate se pridžavati lokalnih propisa o električnim instalacijama.

Nazivna snaga: pogledajte nazivnu pločicu. Raspon radne temperature: 0° – 40 °C. Potrašnja energije u mirovanju: manje od 0,5 W.

Sušič rúk sa nepravidelne zapina a vypina:

–Zariadenie vypnite a znova zapnite.

Pomembna varnostna navodila 263 ⚠

Vsebina paketa 264

Preverite pred montažo 265

Montaža

Po korakih 267

Poskusna montaža 269

Odpravljanje napak 269

POMEMBNA VARNOSTNA NAVODILA

PREBERITE IN SHRANITE TA NAVODILA

PRED NAMESTITVIJO ALI UPORABO TE NAPRAVE PREBERITE NAVODILA IN OPOZORILA V VODNIKU ZA NAMESTITEV IN PRIROČNIKU ZA UPORABNIKA.

OPOZORILO

MONTAŽO IN POPRAVILA (VODOVODARSKA IN ELEKTRIČNA DELA) MORA OPRAVITI USPOSOBLJENA OSEBA ALI SERVISNI INŽENIR PODJETJA DYSON SKLADNO Z VELJAVNIMI DRŽAVNIMI PREDPISI IN UREDBAMI.

OPOZORILO

NEVARNOST ELEKTRIČNEGA UDARA!

ČE OHIŠJE NEPRAVILNO ODSTRANITE ALI Z NJIM NEUSTREZNO RAVNATE, VAS LAHKO NOTRANJI DELI NAPRAVE POŠKODUJEJO ALI SE LAHKO TRAJNO OKVARIJO.

DA ZMANJŠATE NEVARNOST POŽARA, ELEKTRIČNEGA UDARA ALI TELESNIH POŠKODB, MORA BITI TA ENOTA USTREZNO OZEMLJENA. UPOŠTEVAJTE SPODNJA NAVODILA:

Pred montažnimi deli preverite naslednje:

• Prepričajte se, da omrežna napetost ustreza napetosti, ki je prikazana na napisni plošći.
• Sredstvo za hkratno prekinitev vseh polov mora biti vgrajeno v fiksno ožičenje v skladu z lokalnimi predpisi o ožičenju.

- Priklop na omrežno napetost izvedite z ustreznimi vodi in električnimi sponkami. Prepričajte se, da so vodi in žice dovolj dolgi, da dosežejo hrbtno ploščo in priključni blok. Kovinski vodi niso primerni za stransko priključitev.

OPOZORILO

Pri odstranjevanju sestavnih delov iz embalaže bodite previdni. Ostri robovi/vogali vas lahko porežejo ali poškodujejo.

ZA ČIŠČENJE NAPRAVE ALI POVRŠIN OKOLI NJE NE UPORABLIAJTE ČISTILNIKOV Z VODNIM CURKOM.

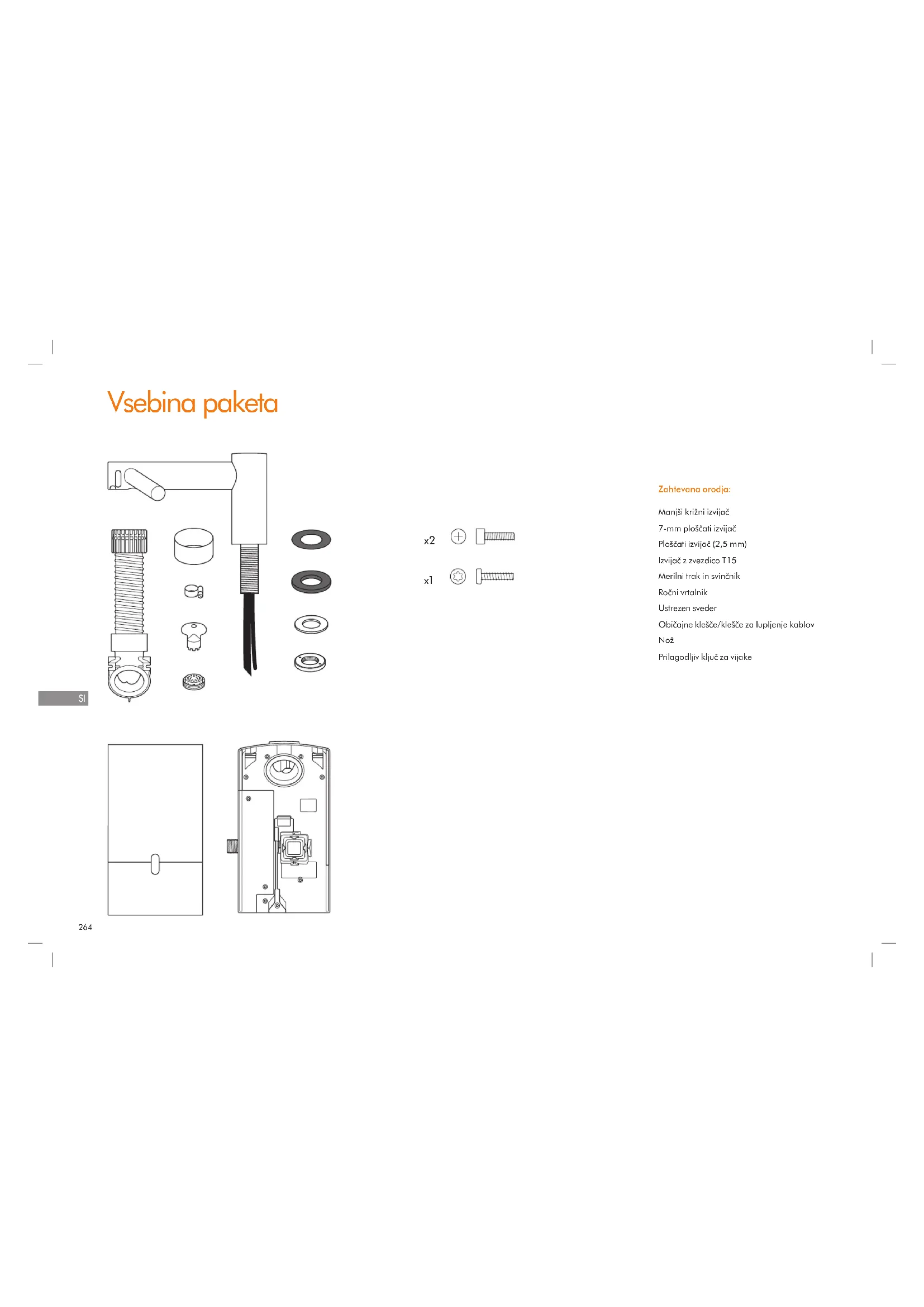

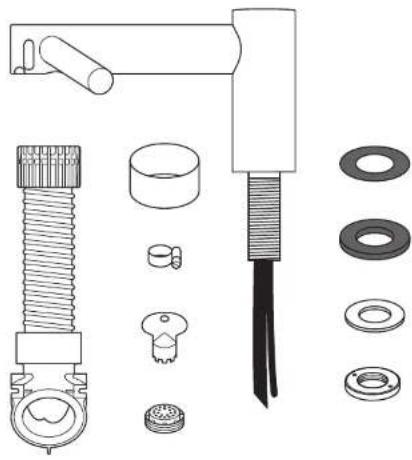

Vsebina paketa

Manjši križni izvijač

7-mm ploščati izvijač

Ploščati izvijač (2,5 mm)

Izvijač z zvezdico T15

Merilni trak in svinčnik

Ročni vrtalnik

Ustrezen sveder

Običajne klešče/klešče za lupljenje kablov

Nož

Prilagodljiv ključ za vijake

Preverite pred montažo

Slika A

Načrtovanje pred montažo

Sušilnik za roke v pipi Dyson Airblade

Wash + Dry je oblikovan tako, da je motorna enota priltrjena na steno in se nahaja pod umivalnikom, glejte sliko A(i).

Priporočamo montažo linjskega filtra, ki preprečuje morebitne poškodbe, ki bi vplivole na garancijo.

-Zagotovite dovolj prostora za namestitev in servisiranje, glejte sliko A(ii).

-Naprava je zasnovana samo za uporabo v suhih in zaprtih prostorih.

- Pri montaži upoštevajte določbe in smernice ustreznih kodeksov ter predpisov glede dostopnosti. Za montažo po predpisih je odgovoren inštolater. Zagotovite, da je enota nameščena v skladu z vsemi gradbenimi predpisi in/ali določili.

-V fiksnem tokokrogu mora biti vgrajeno glavno stikalo, ki prekine vse faze, skladno z lokalnimi električnimi predpisi.

–Pred montažo ali servisiranjem odklopite omrežno napetost in dovod vode.

-Prepričajte se, da na območju, kjer boste vrtali in pritrjevali napravo, ni cevnih napeljav (plin, voda, zrak) ali električnih kablov, žic ali kanalov.

-Dyson priporoča, da med montažnimi deli ali servisiranjem nosite zaščitna oblačila, očala in druga zaščitna sredstvo.

-Ta naprava je namenjena za stalno priključitev na vodovod.

Uporaba v prostorih za pripravo hrane

V okoljih za pripravo hrane je potrebna posebna namestitev, ki mora v celoti agraditi ohišje motorja in cev z ogrocljem, ki ga je mogoče ođistiti, oziroma mora biti ohišje motorja na nasprotni strani stene, da zagotavlja dovolj prostora za čiščenje spodaj (če je na voljo), enota pa mora biti vsaj 2,5 metra od nepokrite hrane ali nepokritih površin, ki so v stiku s hrano.

Pred montažo si oglejte vodič po ustreznih umivalnikih na www.dyson.com.

Slika B

Smernice za specifikacijo umivalnika

S posebno zasnovanim načinom preskušanja Dysonovi inženirji preskušajo številne umivalnike, da ocenijo njihovo združljivost s sušilnikom za roke v pipi Dyson Airblade Wash + Dry. Umivalniki, ki jih priporočamo, so navedeni v našem v našem vodniku na www.dyson.com.

Najboljši so parcelanasti ali iz brušene kovine. Izogibajte se umivalnikom z močno poliranimi površinami, denimo iz odsevnega kroma. Za najmanjše dimenzije umivalnika glejte sliko B.

Slike C/D/E

Montaža pipe

Razdalja od vrha umivalnika do sredine pipe mora bili najmanj 100 mm in največ 155 mm. Slika C.

Med sredino pipe in stransko steno mora biti najmanj 290 mm. Če je več pip namešćanih druga ob drugi, morajo biti sredine pip najmanj 580 mm narazen. To zagotavlja dovolj prostora za namestitev ohišja motorja in udobno uporabo. Slika D.

Navzdol obrnjenega tipala za vodo na pipi ne nameščajte nad odsevno površino, kot je denimo odprtina odlaka. Slika E.

Slika F

Milo in polažaj milnika

Za najboljšo uporabniško izkušnjo Dyson priporoča uporabo tekočih mil.

Infrardeče območje zaznavanja za aktiviranje zraka poteka vzdolž vsake strani pipe. Za preprečitev nenamernega aktiviranja je treba upoštevati pot uporabnikove dlani do milnika.

Milnik mora bili nameščen vsaj 60 mm zunaj obsega pipe, da lahko uporabnik seže okoli stranskega dela pipe.

Nameščen mora biti tudi vsaj 60 mm nad stranskima deloma pipe, da se tipala ne aktivirajo.

Upoštevajte, da lahko uporabnik po milo seže diagonalno, zato ta pot ne sme prečkati območja zaznavanja.

Sliki G/H

Odvajanje vode

Zaradi visake hitrosti zraka in neposredne bližine vode se lahko manjše količine vode in mila razpršijo zunaj območja umivalnika. Za zmanišanje tega učinka priporočarno upoštevanje v nadaljevanju navedenih smernic.

Profil dna

Pri ravnem profilu dna je odvajanje vode slabo, kar povzroča visoko pljuskanje vode. Za boljše odvajanje se izogibajte umivalnikom z ravnim dnom. Zlasti se osredotočite na neposredno okolico odvodnega kanala, ki naj ima najmanj 60 mm polmera. Slika G.

Najmanj 6-stopinski nagib od roba odvodnega kanala zagotavlja dobro odtekanje vode in posledično maniše pljuskanje (najmanj 60 mm polmera). Slika H.

Slike I/J/K

Prehod od dna do hrbtne in sprednje stene Upoštevati je treba tudi prehod od dna do hrbtne in sprednje stene. Hrbtna stena mora biti kar najbližje kotu 90°, palmer pa kar najbolj oster. Slika I. Ukrivljeni deli pogosteje povzročajo pljuskanje, slika J, izogilbaite pa se tudi nagnjenim prehodom med hrbtno in sprednja steno. Sliko K.

Slika L

Odprtina za zamašitev odtoka

Priporočamo odprtine s kar največjo režo, odsvetujemo pa odprtine z rešetkami ali luknjicami, saj ovirajo odtekanje milnice (milne pene). V odprtinah odtoka ne uporabljajte čepov.

Slika M

Upravljanje temperature vode

Če priključite vir hladne in vroče vode, boste morali namestiti mešalni ventil. Če pipo priključite na vir samo hladne vode, boste morali namestiti grelnik.

Dovod vode za to napravo mora biti opremljen z napravo za reguliranje temperature skladno z lokalnimi predpisi.

A= mešalni ventil

B= vir vroče in hladne vode

C= želena izhodna temperatura

D= izolacijski ventil

E=grelnik

F= vir pritoka hladne vode

Dodatne informacije

Montaža

Pri pritrjevanju naprave na steno ne uporabljajte tesnilne mase.

Prepričajte se, da so električna napeljava, vodovodna napeljava in odtoki na voljo za priklop. Na voljo mora biti tudi ustrezna izolacija dovoda elektrike in vode, da lahko te dovode izklopite pred namestitvijo in za servisiranje.

Pri montaži ali popravilu izdelka je treba upoštevati lokalne predpise glede elektrike. Nazivna moč: glejte napisno ploščico.

Temperaturni razpon med delovanjem: 0–40 °C.

Poraba energije v stanju pripravljenosti: Manj kol 0,5 W.

Največja dovoljena višina: 2000 metrov.

Delovanje vode

Hitrost pretoka vode: 4 l/min (običajni prezračevalnik). 1,9 l/m (nizko pretočni prezračevalnik, priložen izdelku).

Zahtevan tlak vode: 1–8 barov. Za servis potrebujete izolacijski ventil BSP 1/2". Sekundarni povratni tok vroče vode naj bo čim bližje mešalnemu ventilu, da zmanjšate nevamost rasti legionele.

Samodejno izplakovanje

Enota je opremljena s samodejnim izplakovalnikom vode, ki se 24 ur po zadnji uporabi aktivira za 60 sekund. To pomaga odpravljati zastajanje vode in širjenje bakterij v enoti.

Enota mora biti vedno nameščena nad delujočim umivalnikom z neoviranim in priključenim odtokom.

Čistoča vade in razvoj biolaških organizmov

V nekaterih državah veljajo predpisi in smernice, ki zahtevajo, da so temperatumo upravljani sistemi za dovod vode (kat pri sušilniku za roke v pipi Dyson Airblade Wash + Dry) podvrženi rednemu čiščenju, da kar najbolj zmanjšajo razvoj bioloških organizmov. Da bi lahko upoštevoli te predpise, je sušilnik za roke v pipi Dyson Airblade Wash + Dry zasnovan in preskušen tako, da je odporen na notranje čiščenje z vrloča vodo na 95 °C in z natrijevim hipokloritom pri koncentraciji 0,45 %.

Za informacije o postopkih čiščenja za ohranjanje čistoče vode in preprečevanje razvoja bioloških organizmov si oglejte predpise za določen trg in priporočila o sistemih za dovod vode.

Med notranjim čiščenjem sušilnika za roke v pipi Dyson Airblade Wash + Dry bodite pozorni na varnostna opozorila pri uporabi vroče vode ali kemikalij. Dyson ni odgovoren za morebitne poškodbe, do katerih lahko pride med tem postopkom.

Preskus zlorabe

Sušilnik za roke v pipi Dyson Airblade

Wash + Dry je prestal strogo preskušanje zlorab, kar zagotavlja, da lahko zdrži močne sile in udarce, značilne za javna in trgovinska stranišča ter kopalnice.

Po korakih

Slika 1

Položaj

Pipo namestite čez sredino umivalnika, slika 1.

Po potrebi v delovno površino izrežite luknjo v premeru 35 mm.

Slika 2

Montaža pipe

Gumijasto tesnilo debeline 1 mm potisnite na telo pipe, slika 2a.

Potegnite telo pipe in pritrjeno cev za vodo ter komunikacijski kabel skozi odprtino na delovni površini. Zagotovite, da je gumijasto lesnilo debeline 1 mm pod pipo položeno enakomerno in plosko.

Zagotovite, da je pipa v pravilnem položaju nad umivalnikom.

Na telo pipe potegnite gumijasto tesnilo debeline 3,5 mm.

Vijake vstavite v objemko medeninaste zaporne matice in rahlo zategnite, da oslanejo na mestu.

Na telo pipe potegnite kovinsko podložko. Privijte matico na telesu pipe, vendar med kovinsko podložko in medeninasto zaporno matico pustite 5 mm ali manj razmika.

Privijte vijake skozi medeninasto zaporno matico na kovinsko podložko in jih zategnite z roko.

A= gumijasto tesnilo debeline 1 mm

B= dovod pipe

C = cev za vodo

D= kabel senzorja

E= tesnilo debeline 3,5 mm

Cev za vodo povlecite skozi levo izhodno odprtino v vodu cevi, kot je prikazano na sliki 3b.

S kleščami nežno potisnite cev za vodo do polne bele črte, slika 3c.

Nastavek na vodni cevi se mora tesno prilegati cevi, tako da je neprepusten za zrak, slika 3b.

Kabel senzorja potisnite skozi desno izhodno odprtino in ga med potiskanjem rahlo vlecite, slika 3b. NE uporabljajte klešč, saj lahko poškodujete električne priključke, slika 3c. Nastavek na kablu se mora tesno prilegati vođu cevi, tako da je neprepusten, slika 3d. Za pomoč pri nameščanju lahko uporabite silikonsko mast.

Zgornji del cevnega ovratnika trdno privijte na telo pipe, slika 3e.

A= siva cev

B= cev za vodo

C = kabel senzorja

Slika 4

Priprava za namestitev podporne plošče S podporne plošče odstranite ohišje motorja, tako da pritisnete rdečo sprostilno ročico na dnu in jo dvignete, kot je prikazano na sliki 4a. Varno shranite ohišje motorja, dokler ga ne boste potrebovali.

Z izvijačem Torx T15 s podporne plošče odstranite pokrov vodne cevi in električni pokrov, sliki 4b in 4c. Varno ju shranite skupaj s pritrdili, dokler jih ne boste potrebovali.

Slika 5

Montaža podporne plošče in cevi Podporno ploščo lahko namestite na tri načine: navpično ali vodoravno levo ali desna pod kotom 90°. Razdalja od tal naj znaša vsaj 100 mm, glejte sliko 5a.

Zagotovite, da je podporna plošča nameščena tako, da je cev mogoče preprosto pritrditi.

Enote motorja NE nameščajte obrnjene na glavo, da je cev obrnjena navzdol, ali nad pipo, glejte sliko 5b.

Označite položaj podporne plošče na steni.

Uvod kabla

Uvod kabla je lahko z dna ali s stene ter vodi neposredno prek zadnje točke uvoda kabla v ozadje enote. Odločiti se morate, še preden začnete.

Če želite napeljati kabel prek podnožja, uporabite klešče in pazljivo odščipnite označen odlomni del plošče na podnožju hrbtne plošče. Gladko izpilite robove na predelu preboja, slika 5c.

Dovod vode

Voda je priključena na levi strani podporne plošče. Priključka vode na podporni plošči ni mogoče obračati, slika 5d.

Slika 6

Montaža podporne plošče

Če bo uvod kabla potekal neposredno v podporno ploščo iz stene, pred pritrditvijo podporne plošče na steno najprej speljite električni kabel.

Pričvrstite podporno ploščo na steno z ustreznimi pritrdilnimi elementi, slika 6.

Ne uporabljajte vijakov z ugreznjeno glavo.

Slika 7

Priključitev kabla senzorja.

Pritrdite sivo cev na podporno ploščo.

Kabel senzorja v cevi priključite v priključek na podporni plošči, kot je prikazano na sliki 7. Preverite usmerjenost priključka – oba jezička morata biti poravnana. Prepričajte se, da je kabel pravilno napeljan v podporni plošči.

Slika 8

Priključitev cevi za vodo Cev za vodo prerežite na črtkani beli črti, kot je prikazano na sliki 8a.

Na cev za vodo povlecite pritrdilno objemko (priložena), slika 8b.

Odstranite 2 križna vijaka in odpnite elektromagnetni ventil s podporne plošče, slika 8b.

Pritrdite vodno cev na elektromagnetni ventil, slika 8c.

Znova pritrdite elektromagnetni ventil na podporno ploščo in zategnite 2 vijaka, slika 8d.

Zategnite zaponko cevi in preverite, ali je kabel elektromagnetnega ventila pravilno postavljen v pritrdilni kanal.

Slika 9

Priklop elektrike

Usmerite dovod električne energije na podporno plošča ob pomoči ustreznega prilagodljivega oziroma trdega voda in pritrdilnih elementov. Zagotovite, da je napajalni kabel dovolj dolg za povezavo s priključnim blokom na podporni plošči.

Usmerite kabel na podporno ploščo in privijte kabelski spoj.

Olupite kabel na ustrezno dolžino in pritrdite napetostno in nevtralno žico v ustrezni priključni blok, kot je prikazano na sliki 9. Preden nadaljujete, zagotovite, da so kabli pravilno nameščeni.

Slika 10

Vnovična namestitev električnega pokrova Namestite električni pokrov in ga pritrdite s priloženimi 6 pritrdilnimi elementi. Preverite, da žice niso zataknjene.

Sika 11

Priključitev dovoda za mešano oskrbo z vodo

OPOMBA: preden pritrdite hrbtno ploščo, preverite, ali je dovod vode popolnoma očiščen, da v njem ni smeti, bakrenih opilkov itd. V nasprotnem primeru se lahko poškoduje elektromagnetni ventil.

Priklopite dovod vode za izolirani mešalnik na podporno ploščo.

Vključite vodo.

Preglejte morebitna puščanja pri glavnem dovodu vode ter povezavi med cevjo z vodo in pipo.

Preverite tudi morebitno puščanje priključka elektromagnetnega ventila.

Slika 12

Vklop naprave

Vklopite napravo.

CIKEL UMERJANJA: Ko je pipa nameščena, bo opravila 30-sekundni cikel umerjanja.

Položite roko pod tipalo na pipi, da aktivirate vadni tok. Slika 12a.

Preverile za morebilna puščanja, kol je prikazano na siki 11.

Namestite pokrov vodne pipe na podporno ploščo z uporabo dveh priloženih pritrdilnih elementov. Slika 12b.

Slika 13

Sestavljanje ohišja motorja

Motor pritrdite na zgomji del električnega pokrova. Potisnite ga navzdol tako, da se zaskoči na ustreznem mestu, kot je prikazano. Previdno potisnite navznoter, kot je prikazano na sliki 13a.

IZBIRNO: Priložen je vijak za zaščito rdečega gumba za odpiranje in preprečevanje neželene odstranitve ohišja motorja.

Preverite pravilno delovanje enote.

Pritrjevanje ohišja motorja na podporno ploščo (izbirno).

Za odstranjevanje filtra pazljivo uporabite izvijač, tako da pipo spustite na filter, kot je prikazano sliki 13b.

Pričvrstite ohišje motorja na podporno ploščo s priloženim varnostnim vijakom, slika 13c.

Znova namestite filter in zagotovite, da se zaskoči na mesto, slika 13d.

montaža

Preskus normalnega delovanja sušilnika za roke:

-Postavite roke pod sredino pipe in voda bo samodejno začela teči in bo tekla, dokler bodo roke na tem mestu.

-Postavite roke na katero koli stran pipe, sušilnik za roke se bo vklopl in z zrakom osušil roke z vseh strani.

-Roke počasi premikajte naprej in nazaj skazi zrak. Pri tem jih obračajte, tako da bosta tako zgornja kot spodnja stran dlani izpostavljeni zračnemu toku.

Odpravljanje napakPoskusna

Sušilnik za roke se ne vklopi:

-Preverite delovanje varovalke/prekinjala električnega toka ter se prepričajte, da je naprava priklopljena na električno in vodovodno napeljava.

-Prepričajte se, da ni nameščen zaščitni pokrov ter da so tipala čista in neovirana.

–Izklopite in ponovno vklopite napravo.

Sušilnik za roke se nenadzorovano vklopi in izklopi:

-Izklopite in ponovno vklopite napravo.

-Če je v umivalniku čep za zamašitev, ga odstranite.

-Preverite, ali so tipala čista.

-Prepričajte se, da je kabel tipala pipe trdno priključen.

Sušilnik za roke se včasih med uporabo izklopi:

–Izklopite in ponovno vklopite napravo.

-Preverite, ali so tipala čista.

-Prepričajte se, da so odprtine za zrak čiste in da na njih ni prahu. Če se je na odprtinah nabral prah, ga odstranite.

-Zagotovite, da na odprtinah za zrak

ni nobenih ovir in da je okoli njih dovolj prostora.

Čas sušenja se je podaljšal:

-Preverite, ali se je na odprtinah za zrak nabral prah, in ga odstranite.

-Preglejte filter in ga po potrebi zamenjajte.

-Prepričajte se, da je cev trdno pritrijena na dno pipe in da nikjer ne pušča.

Zračni tok je toplejši kot običajno:

-Preverite, ali se je na odprtinah za zrak nabral prah, in ga odstranite.

–Preglejte filter in ga po potrebi zamenjajte. –Prepričajte se, da je cev trdno pritrjena na dno pipe in da nikjer ne pušča.

Zrak neprekinjeno piha:

-Preverite, ali so v umivalniku kakršni koli predmeti, in jih po potrebi odstranite.

-Preverite, ali so tipala čista in neovirana.

-Preglejte filter in ga po potrebi zamenjajte.

-Prepričajte se, da je cev trdno pritrijena na dno pipe in da nikjer ne pušča.

Zrak ne piha:

-Izklopite in ponovno vklopite napravo. -Preverite delovanje varovalke/prekinjala električnega toka in se prepričajte, da je naprava priklopljena na elektriko.

-Preverite, ali so tipala čista.

-Prepričajte se, da je cev za zrak trdno pritrijena na dno pipe in da nikjer ne pušča.

-Prepričajte se, da je kabel tipala pipe trdno priključen.

Iz pipe neprestano teče voda:

-Preverite, ali so tipala čista in neovirana.

lz pipe ne teče voda:

-Prepričajte se, da sta vklopljeni elektrika in voda ter da je odprt izolacijski ventil.

Za dodatno podporo in informacije se obrnite na službo za pomoč strankam ali obiščite www.dyson.com.

TH

สารบัญ
