用户手册 Airblade Wash+Dry WD04 DYSON

请阅读并妥善保管这些说明 安装或使用此设备之前，请阅读本安装指南和用户手册中的全部说明及警

所有安装和维修工作（管道和电气）应由合格的人员或戴森服务工程师根 据当地法规或规定进行。

如果外壳已被打开或被不当处理，则本设备的内部零件可能会引起伤害或

本设备必须接地以降低火灾、电击或人员受伤的风险。 开 始 任 何 安 装 工 作 之 前 ，您 必 须 确 认 以 下 事 项 。

• 干手器连接的固定布线必须按布线规则配有全极断开装置（其触点开 距提供在过电压等级III条 件 下 全 断 开 ）。

• 使用适合的导管和电气配件连接电源。确保导体和电线的长度足以连 接到背面板和接线端子。坚固的金属导管不适合侧面接入。

• 最大进水压力800000 帕(8 巴)和最小进水压力100000 帕(1 巴)。

拆开部件包装时要小心。可能存在尖锐的边角，会造成割伤或伤害。 请勿在本设备上或附近使用任何喷射冲洗设备进行清洁。 重要安全说明54

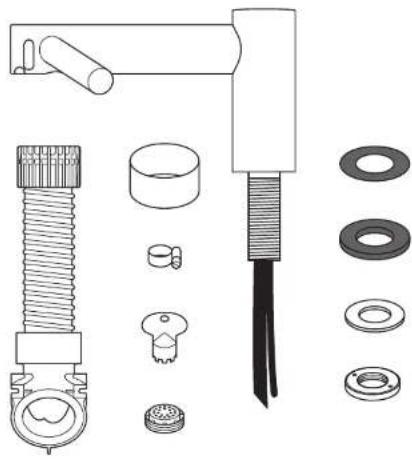

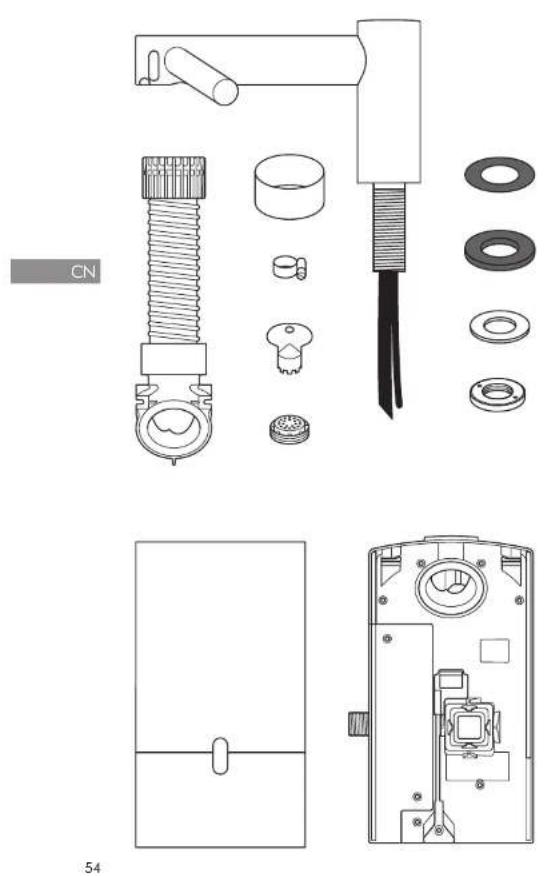

Dyson Airblade Wash+Dry 干手器经过专门设 计，电机装置采用壁装式并位于洗脸盆下方 （图 A (i)）。 建议 安装串联过滤器以防止可能影响您 保修

– 为安装和维修留出足够的检修空间 （参见 图 A(ii)。 – 本设备仅设计用于干燥的室内位置。 – 请参考当地及国家无障碍法规和条例，了解 相关安装指南。符合性与合规性是安装人员 的 职 责 所 在 。确 保 设 备 使 用 随 附 的 导 管 、 导管盖和金属外壳进行安装。 – 根据当地布线规定，固定布线中必须包含一

– 在安装或维护之前，请断开电源和水源。 – 确保钻孔/安装区域的正后方位置没有管道 （燃气管、水管、通气管）或电缆、电线或下

– 戴森建议如有必要，应在安装/维修时使用 防护服、护目镜和其它防护材料。 – 本设备用于永久连接至自来水总管。

对于食品制备环境，要求采取特殊安装方式， 其中必须在可清洁的外壳中完全包封电机桶 和软管，或者让电机桶位于墙壁反侧，以供足 够 的 间 隙 便 于 清 洁 下 方（ 如 适 用 ），并 且 使 装 置距离未遮盖的食物或未遮盖食物的接触表 面至少 2.5 米。 安装前请参阅 www.dyson.com 上的水槽建议

戴森工程师使用专门设计的测试方法，测 试 了 各 种 水 槽 ，评 估 它 们 与 Dyson Airblade Wash+Dry 干手器之间的兼容性。有关推荐的 水 槽 的 信 息 ，请 参 考 我 们 www.dyson.com 上

瓷制或拉丝金属水槽较为适用。应当避免使用 高度抛光的水槽，例如反光的铬。 有 关 最 小 水 槽 尺 寸 ，请 参 见 图 B 。 图 C/D/E

从水槽顶部到水龙头中心应当有至少 100mm、至 多 155mm 的距离。图 C。 在水龙头中心和侧壁之间应当至少有 290mm。当并排安装多个水龙头时，水龙头中 心至少应当相距 580mm。这 样 可 有 足 够 的 空 间来安装电机筒钩以及用于用户的充足肩部空 间。图 D。 请勿将面朝下的水龙头传感器放置在反光表面 （ 如 排 水 孔 ）的 上 方 。图 E。 图 F

用于空气启动的红外感应区域沿着每个水龙 头 分 支 延 伸 。为 了 防 止 意 外 启 动 ，请 务 必 考 虑 用户双手接触给皂器的路线。 给皂器应当至少在水龙头宽度以外 60 mm 处，从而用户可触碰到分支周围侧边。 它还应当至少在分支上方 60 mm 处 ，以 免 激

请注意，用户可能从对角方向取皂，因此该路

由于高速空气和水很接近，可能会有些水和肥 皂分散物落到水槽以外。为减少这种情况，我 们建议遵循以下指导准则。

平坦底座轮廓将导致排放不良，造成防溅挡板 的液位较高。为了改善排放，应避免使用平坦 底座水槽，并特别注意紧靠排放孔的周边区 域，半径至少要有 60 mm。图 G 。 和水槽排放孔的边缘至少形成 6° 坡度可以 实现良好排放，降低防溅挡板的液位（半径至 少为 60 mm）。图 H。 图 I/J/K 底座至背部以及前壁过渡 应当考虑底座至背部以及前壁过渡。后壁应当 尽可能接近 90°, 半 径 尽 可 能 小（图 I）。弯 曲 的几何结构更可能增大防溅挡板（图 J），而 倾 斜背部和前壁过渡则应当避免（图 K）。 图 L

建议使用具有最大开口的塞孔，而格栅或排 孔 型 塞 孔 则 应 当 避 免 ，因 为 它 们 会 限 制 肥 皂 水（肥皂泡）的排放。请勿在水槽的塞孔内使

如 果 连 接 的 是 冷 热 水 源 ，将 需 要 安 装 混 合 器

如 果 和 纯 冷 水 源 连 接 ，将 需 要 安 装 加 热 器 。 连接本产品的供水管必须根据当地法规安装

A= 混合器阀门 B= 冷热水源 C= 所需送出温度 D= 隔离阀门 E= 加热器 F= 送入冷水

在将设备固定到墙上时，切勿使用密封剂。 确保电源以及混合供水管和排水连接均可用于 连接。对于电源和水源的适当隔离必须到位， 以在安装和维修之前关闭电源和水源。

输入电压/频率： 参见铭牌。 根据情况，通过开关保险丝驱动或 RCD 来隔

电流 6.6 A。 电缆规格：双芯 PVC + 单芯 PVC（接地） 在安装或维修产品时，必须遵守当地电气规

低于 0.5 W。 最大海拔：2,000 米。

水流速：4 l/min，普 通 固 定 通 风 装 置 。

1.9 l/m，本 产 品 随 附 低 流 速 通 风 装 置 。

所需水压：1-8 bar。维 修 时 必 须 使 用 1⁄2” BSP 隔离阀。 让第二热水回流尽可能接近搅拌机阀，以降低 滋生军团杆菌的风险。56

本设备配备固定的自动冲洗装置，在最后一次 使用后24小时激活60秒 。这 有 助 于 降 低 产 品 内死水滞留和细菌滋生。 请确保本设备始终安装在功能运作正常且有通 畅排水管道的洗手台上方。

在某些国家，有规定或指导准则要求温度受 控的水源系统（例如使用 Dyson Airblade Wash+Dry 干手器的水源系统）定期进行清洁 以最小化任何生物滋长。为了让您符合这些规 定，Dyson Airblade Wash+Dry 干手器均经过 专门设计和测试，可承受用最高 95°C 的热水 进行内部清洁，并且可承受用浓度为0.45%的

请参阅具体（市场）规定和水源系统建议，了解 有关您所在国家/地区水源洁净度和生物滋长

在进行 Dyson Airblade Wash+Dry 干手器的 内部清洁时，请注意所有使用热水或化学物质 的安全考虑事项。对于该过程引起的任何伤 害 ，戴 森 概 不 负 责 。

Dyson Airblade Wash+Dry 干手器经受了严格 的误用测试，确保其可承受通常在商业和公共 浴室环境可能出现的巨大力量和冲击。57

通过按下底部的红色释放闩锁并向上提起，从 背面板拆下电机筒，如图 4a 所 示 。将 电 机 筒 存 放 好 ，在 需 要 时 再 取 用 。 使用梅花头螺丝刀 T15 从背面板上卸下水管 罩和电气盒盖（图 4b 和 4c）。和 固 定 件 一 起 将 它 们 存 放 好 ，在 需 要 时 再 取 用 。 图 5

背 面 板 可 按 以 下 三 种 方 式 的 其 中 一 种 放 置 ：垂 直 ，或 90°水平向左或向右。 与地板的间隙 至少应为 100mm（参见图 5a）。 确保背板的位置可轻松连接软管。 请 勿 倒 置 电 机 让 软 管 朝 上 ，或 将 其 定 位 在 水 龙 头上方 （参见图5b）。 在墙上标出背面板的位置。

电缆接入时，可以通过后部电缆接入点从底部 或从墙上直接插入设备后方。在开始之前确定

如果选择穿过底座的电缆接入选项，请用钳子 小心地将背面板底座上预标记好的接线面板 夹出。将卸下部分的边缘锉平（图5c）。

在背面板的左侧进行水管接头连接。水管接头 不能在背板中旋转（图 5d）。 图 6

如果要直接从墙上将电缆接入背面板中，在将 背面板固定到墙上之前，将电缆拉出来。 使用适当的配件将背面板固定到墙上 （图 6）。

将灰色软管卡入背面板中。 如图 7 所示，将软管中的传感器电缆插入背面 板中的连接器。检查连接器的方向，两个凸耳 必 须 对 齐 。确 保 电 缆 在 背 面 板 中 正 确 布 设 。 图 8

如图 8a所示，按白色虚线将水管切出合适的

将 软 管 夹（ 随 附 ）滑 到 水 管 上（图 8b）。 拆下 2 颗十字螺钉并从背面板松开螺线管 （图 8b）。 将水管连接到螺线管 （图 8c）。 将螺线管重新夹紧在背面板上，并拧紧 2 颗螺 钉 （图 8d）。 紧固软管夹并确保螺线管电缆在保留通道中

将水龙头定位在洗脸盆中心的上方（图 1）。 如 果 需 要 ，在 工 作 表 面 上 切 割 35 mm

将 1mm 的橡胶密封条滑到龙头杆上 （图 2a）。 在工作面上将龙头杆和随附的水管和通信电缆 从 孔 中 穿 过 。确 保 1mm 的橡胶密封条在龙头

确保龙头位于水槽上方的正确位置。 将 3.5mm 的橡胶密封条滑到龙头杆。 将螺钉插入铜锁环并轻轻拧紧，以将它们固定

将金属垫圈滑到龙头杆。 将黄铜锁紧螺母旋套到龙头杆，并在金属垫 圈和黄铜锁紧螺母之间留出一个小于或等于 5mm 的间隙。 将螺钉穿过黄铜锁紧螺母，拧入金属垫圈，直

将灰色软管向上滑到水管和传感器电缆上方 （图 3a）。 将水管穿过软管中的左出口孔， 如图 3b 所示。 使用钳子轻轻地将水管尽可能穿到白色实线位 置（图 3c）。 确 保 水 管 上 的 扣 环 紧 密 地 卡 住 软 管 ，使 其 保 持 密封（图 3b）。 将传感器电缆穿过右出口孔，在您将它送入时 轻轻拉动（图 3b）。切勿使用钳子，因为这可能 损坏电气连接（图 3c）。确 保 电 缆 上 的 金 属 环 紧密地卡住软管，使其保持密封（图 3d）。 可将硅脂用于辅助装配。 将 上 方 的 软 管 卡 箍 拧 到 水 龙 头 杆 上 ，以 便 用 手 上紧 (图 3e)。 A= 灰色软管 B= 水管 C= 传感器电缆 详细步骤58

使用经批准的柔软或坚硬导管以及管接头将 电源连接至背面板。确保电源线足够长，从而 可连接至安装在背面板中的接线端子。 将线缆接入背面板并紧固电缆密封套。 如图 9所示，将线缆剥离至适当长度，并将带 电和不带电的线固定到相应的接线端子中。 在继续之前，确保正确定位线缆。 图 10

固定电气盖并用随附的 6 个 紧 固 件 固 定 ，确 保

确 保 在 连 接 到 背 面 板 之 前 ，已 彻 底 冲 掉 供 水 管中的碎片、铜屑等杂物。不这样做可能会损 坏电磁阀，导致无法正常闭合，造成水龙头滴

在主供水管进水口和水管与水龙头的连接处检

同时检查螺线管连接上是否有泄漏。 图 12

校准周期：一旦安装好，水龙头将经过 30 秒

将手放在水龙头的传感器下方激活水流。 图 12a。 根据图 11检查是否有泄漏。 使用2个固定配件把水管安装在背板上。 图 12b。 图 13

将 电 机 钩 挂 至 电 气 盒 盖 最 上 方 。向 下 摇 动 ，使 它 卡 入 到 位 ，如 图 所 示 。稳 妥 地 推 进 图 13a。 可选用：提供一枚螺钉，用以固定红色释放按 钮 ，同 时 防 止 意 外 拆 下 电 机 桶 。 测试设备能否正确运行。 将电机筒固定到背面板（可选）上。 卸下过滤器时，使用螺丝刀轻轻地松开过滤器 上 的 水 龙 头 ，如 图 13b 所示。 使用随附的固定螺钉，将电机筒固定到背面板 上 （图 13c）。 重 新 连 接 过 滤 器 ，确 保 其 卡 扣 到 位 （图 13d）。59

测试干手器是否正常工作： – 将手放在水龙头中心的下方，只要手保持在 该位置，水龙头将自动出水。 – 将手置于水龙头中心的任一侧以激活干手

– 缓慢地在空气中前后移动您的手。将双手翻 转过来，让手心和手背都能吹到气流。

– 检查保险丝/断路器是否正常工作以及电源

– 确保清洁帽已拆下，传感器已清洁且无阻

– 将设 备 关闭后再打开。 干手器不规律打开和关闭： – 将设 备 关闭后再打开。 – 确保水槽中没有塞子，如有则取出。

– 检查水龙头的传感器电缆是否牢固连接。 干手器有时在使用中会关闭： – 将设 备 关闭后再打开。

– 检查空气进口是否洁净没有灰尘。如果空气 进口有灰尘，只需除去灰尘即可。 – 确保空气进口没有阻碍，具有足够的间隙。

– 检查空气进口处是否有灰尘并除去。 – 如有需要，检查过滤器并更换。 – 确保软管牢固地连接在水龙头底部，不存在

– 检查空气进口处是否有灰尘并除去。 – 如有需要，检查过滤器并更换。 – 确保软管牢固地连接在水龙头底部，不存在

– 检查是否有任何物体在水槽中并根据需要

– 确 保 传 感 器 洁 净 ，没 有 任 何 阻 碍 。 – 如有需要，检查过滤器并更换。 – 确保软管牢固地连接在水龙头底部，不存在

– 将设 备 关闭后再打开。 – 检查保险丝/断路器是否正常工作以及电源

– 检查水龙头的传感器电缆是否牢固连接。

– 确 保 传 感 器 洁 净 ，没 有 任 何 阻 碍 。

– 确保电源和水源已经开启，且隔离阀已打

– 确保充气器中无尘屑，如有必要，除去尘屑

水龙头流出的水过 热或过冷。 – 检查弯曲阀门是否设置为所需温度。 如需其他支持和信息，请联系 Dyson 客户关怀 部门或在线访问 www.dyson.com 故障排除测试安装60

請仔細閱讀並妥善保管說明手冊 在安裝或使用本裝置前，請先閱讀本安裝指南和用戶手冊的所有指示及警

所有的安裝與維修工作 (配管及電線佈線) 應由合格人員或戴森服務工程 師按目前 當地法 規 或條 例 的 規 定 執 行。

外殼若經移除或不恰當地處理，則裝置的內部組件可能會造成傷害或是

此 裝 置 必 須 接 地，以 降 低 火 災、電 擊 或 人 身 傷 害 風 險。 在開始任何安裝工作前，您必須確認以下事項。

• 檢查電力供應是否與標牌上顯示的內容相符。

• 全極斷開的方式必須包含在固定電線配置中，以符合當地電線配置法

• 請使用適合的導管與電氣配件來連接電力供應。請確定導管與電線的 長度足夠連接至背板和接線端子。堅固的金屬導管不適用於側面進入

拆封元件時，請務必小心。外殼可能有尖銳的邊緣/角落，會造成割傷或受

請 勿 使 用 噴 洗 設 備 清 潔 產 品 本身 或 附 近。 重要的安全說明TW

Dyson Airblade Wash+Dry 亁 手 機 的 設 計， 是馬達裝置安裝於牆壁，並位於水槽下方，見 圖 A (i)。 建 議 裝 配 內 置 濾 網，以 免 損 及 保 固 權 益。 – 讓安裝和維修有足夠的存取空間， 見圖 A(ii)。 – 裝置的設計為僅可用於乾燥、室內的位置。 – 請查詢當地以及該國的無障礙法規與條例， 以瞭解相關的安裝準則。符合性與合規性為 安裝者的責任。請確定使用提供的導管、導 管 蓋以 及 金 屬 外 殼 來 安 裝 本 產 品。 – 全極斷開的方式必須包含在固定電線配置 中，以符合當地電線配置法規。 – 在進行安裝或維修前，請隔離電源和供水。 – 確保鑽孔/安裝位置的牆內並無喉管（煤氣、 水管、氣管）或電纜、電線或管道系統。 – 戴森建議在進行安裝或維修時，應視乎需要 穿著保護衣物、使用護眼用具及物料。 – 本產品是 用以 永遠 連 接 至 水 總管。

對 於 食 品 準 備 環 境，要 求 採 取 特 殊 安 裝 方 式， 其中必須將馬達箱與軟管完全封閉在可清潔 的外殼之內，或將馬達箱置於牆壁反側，以提 供 充 分 的 間 隙 便 於 清 潔 底 側 （ 若 適 用 ）， 並 使 得裝置與未覆蓋食品或未覆蓋的食品接觸面 距離至少 2.5 公 尺。 安裝前請先參閱 www.dyson.com 的水槽建

戴森工程師使用特別設計的測試方法，測試 了廣泛的水槽，以評估水槽與 Dyson Airblade Wash+Dry 亁 手 機 的 相 容 性。如 需 建 議 水 槽 的 詳細資訊，請使用我們位於 www.dyson.com

瓷器或是霧面的金屬水槽最理想。應該避免具 有磨光表面的水槽，例如反射的鉻。 如 需 最 低 水 槽 尺 寸，請 參 閱 圖 B。 圖 C/D/E

從水槽頂端至水龍頭中央，必須有至少 100 mm、至 多 155 mm 的距 離。圖 C。 在水龍頭中央與側邊牆之間必須至少有 290 mm 的距 離。當有 多 個 水 龍 頭 併 排安 裝 時，每個水龍頭中央應該至少距離 580 mm。 安裝馬達箱必須有足夠的空間以及讓使用者 有足 夠的空間。圖 D。 請勿將面向下的水龍頭水感應器放置在反射 表面 (例如排水孔) 的上方。圖 E。 圖 F

為了獲得最佳的使用者經驗，戴森建議使用液

用於氣流啟動的紅外線感應區會延伸到每個 水龍頭的分支。為了防止意外啟動，請務必考 量使用者雙手接觸皂機的路線。 給皂機應該至少位於水龍頭寛度之外 60 mm 的位置，因此使用者可觸及分支側邊的周圍。 它也應位於分支上方至少 60 mm 的 位 置，因

請注意使用者可能會以對角線的方式取得肥 皂，因此請確保這個路徑不會經過感應區。 圖 G/H

由於附近高速流動的空氣和水，有可能會使水 滴和肥皂泡沫濺到水池外。為了降低影響，我 們建議遵循下列指示安裝。

扁平的底座構造會導致排水問題，增加濺出的 可能。 若要改善排水狀況，請避免使用含平 底且特別集中於排水孔周遭的鄰近區域 (最少 60 mm 的半徑) 之水槽。圖 G。 從水槽排水孔邊緣開始最少 6° 的 斜 坡 角 度， 將 可使 排 水 狀 況良 好，從 而 降 低 濺出 的 可 能 (最少 60 mm 的半徑)。圖 H。 圖 I/J/K 基座位置由後牆到前牆的變化 應該同時考慮到基座位置由後牆到前牆的轉 變。後牆應該接近90度，半 徑 越 窄 越 好 (圖I)。 幾何形的曲線易於增加濺出的機會(圖 J)，所 以 應該避免傾斜的後牆及前牆(圖 K)。 圖 L

建議使用帶有開口的塞孔，同時避免使用柵式 或 孔 式 塞 孔，因 為 肥 皂 泡 沫 不 容 易 通 過，請 不 要 在 洗手台的塞孔中使 用塞子。 圖 M

如果連接至僅提供冷水的給水器，您將需要安

將裝置固定至牆壁時，請勿使用密封劑。 請確定已提供電力以及混合式給水和排水管 路，以便連接。供電及給水必須作好適當隔 離，以便於安裝及維修之前將供電及給水關

輸入電壓/頻率： 請參閱額定值標示。 適當地由開關保險絲支脈或是 RCD 隔 離。 電流 6.6 A。 纜 線 規 格：雙 蕊 PVC + 單蕊 PVC (接地)

額定功率：請參閱額定值標示。 操 作 溫 度 範 圍：0° – 40°C。

少於 0.5 瓦。 最 大 高 度：2,000 公 尺。

水 流 速 率：1.9 l/min，預 裝 低 流 量 起 泡 器 裝 置。4 l/m，本 產 品 隨 附 起 泡 器 裝 置。 需 要 水 壓：1-8 bar。維 修 需要 1 2” BSP 隔離

二次熱水回流管盡可能接近混合閥，以降低退 伍 軍 人桿 菌 滋 生 風 險。

本設備配備有固定自動沖水裝置，於最後一次 使用後 24 小時啟動 60 秒 鐘。如 此 有 助 於 降 低產品內部發生死水壅塞與細菌滋生等現象。 請確保本設備始終安裝於功能運作良好且具 有通暢排水管線的洗手台上方。

在某些國家，某些法規或是準則要求溫度控 制的給水系統 (例如供應給 Dyson Airblade Wash+Dry 亁 手 機 )，必 須 固 定 清 潔，使 任 何 生 物繁殖的機率降到最低。 為了符 合 這 些 法 規，已 使 Dyson Airblade Wash+Dry 亁手機的設計與測試，可以承受使 用高達 95°C 的熱水以及 0.45% 濃度的次氯

如需關於您國家給水清潔的清潔制度與生物 繁殖的資訊，請參閱特定 (市場) 法規與給水

執行 Dyson Airblade Wash+Dry 亁手機的內 部 清 潔 時，請 在 使 用 熱 水 或 是 化 學 劑 時，注 意 任 何 安 全 考 量。Dyson 對於這個程序所造成的 任 何 傷 害，概 不 負 責。

Dyson Airblade Wash+Dry 亁手機已經過嚴格 的耐用測試，以確保它可以承受一個商業與公 共厠所環境典型且可觀的力量與影響。TW

將 水 龍 頭 放 置 在 水 槽 的 中 間 上 方，見圖. 1。 如有需要，在工作表面切割一個直徑 35 mm

將 1mm 橡 膠 密 封 滑 至 龍 頭 桿，見 圖 2a。 送入龍頭桿以及連接水管和通訊纜線，並且穿 過 工作 表 面 的 小 孔。確 保 1mm 橡膠封條平均 且平坦 地 位 於 龍 頭 之 下。 確保水槽上方的龍頭位於正確位置。 將 3.5mm 橡 膠 密 封 滑至龍 頭 桿。 將螺絲置入黃銅鎖定環，略微鎖上，以固定

將金 屬 墊 圈 滑至龍 頭 桿。 將黃銅鎖定螺母旋套到龍頭桿，同時在黃銅墊 圈與黃銅鎖緊螺母之間留出一個小於或等 於 5mm 的間 距。 用螺絲將黃銅鎖定螺母旋入金屬墊圈，直到用

A= 1mm 橡膠封條 B= 龍頭桿 C= 水管 D= 感應器纜線 E= 3.5mm 封條 F= 金屬墊圈 G= 黃銅鎖定螺母 H= 2 枚螺絲 圖 3

將灰色軟管滑動至水管以及感應器纜線的上 方，如圖 3a所 示。 如圖 3b 所 示，將 水 管 送 至 軟 管 中 左 出 口 孔。 用鉗子輕輕地將水管拉至實心白線的最遠處， 參見圖 3c。 請確定水管上的扣環與軟管完全密合，以便維 持 密 閉 狀 態，參見圖 3b。 如圖 3b 所示，透過右出口孔置入感應器纜 線，一 邊 送 入、一邊 輕 拉。參見圖 3c, 請勿使 用鉗子，因為這樣可能會損壞電氣連線。請確 定纜線上的扣環與軟管完全密合，以便維持密 閉 狀 態，參見圖 3d。可 使 用 聚 矽 氧 潤 滑 脂 輔

如圖 3e 所 示，將 上 方 軟 管 環 旋 緊 至 龍 頭 桿， 因此需 要 用手擰緊。 A= 灰色軟管 B= 水管 C= 感應器纜線 圖 4

如圖 4a所示，透過按下位於底部的紅色釋放 閂，然後抬起，以從背板取下馬達箱。妥善保 存馬達 箱 以 利 備 用。 如圖 4b 與 4c所示，使用梅花穴 T15 螺絲起 子從背板取下水管蓋與電箱蓋。妥善保存它們

背板的放置方式可以有三種：垂直，或是 90° 水平向左或向右。與地板的間隙至少應該保 持 100mm，參見圖 5a。 確保背板的位置能夠輕鬆接上軟管。 勿將馬達倒置，造成軟管朝下，或位於龍頭上 方，參見圖 5b。 在 牆 壁 上標 示 背 板 的 位 置。

纜線進入可以從底部或從牆壁，透過後方的纜 線進入點直接進入裝置後方。在開始前請先

如果選擇穿過底部的纜線進入選項，請使用 鉗子小心地將背板底部一個預先標記的接線 面板夾出。用銼刀將接線面的邊緣磨得更加平 滑，見圖 5c。

接水位置是在背板的左手邊。水管連接件不可 在 背 板 內 旋 轉，參見圖 5d。 圖 6

如果纜線會直接進入牆壁的背板中，在將背板 固定至牆壁上之前，請將電源線拉出。 使用適當配件將背板固定至牆壁，如圖 6所

將 灰 色 軟 管 夾 入 背 板。 如圖 7 所示，將軟管中的感應器纜線插入背板 中的接頭。檢查接頭的方向，兩個突耳必須對 齊。請確定纜線在背板中的佈線正確。 圖 8

如圖 8a 所示，將水管裁剪至白色虛線的大

將軟管夾（已提供）滑移至水管上，參見 圖 8b。 取下 2 個十字螺絲，並將背板的 電磁閥自夾 具鬆開，參見圖 8b。 如圖 8c所 示，將 水 管 連 接 至 電 磁 閥。 如圖 8d所示，將螺線管從夾具固定回背板，鎖 上 2 個螺絲。 鎖緊軟管夾，確定電磁閥線在固定通道中的位

請使用核准的可彎曲或堅固導管與電氣配件， 將電力供應佈線至背板。請確保纜線的長度足 以連接至背板上安裝的接線端子。 將纜線佈線至背板，並鎖緊纜線封套。 將纜線剝到合適的長度，並將火線和中性線固 定到相應的接線端子，如圖 9 所示。請 確 保 纜 線 放 置 正確再 繼 續 安 裝。 圖 10

使用 6 個隨附的固定件來固定電箱蓋，確保電

確保在連接至背板之前，已徹底沖掉供水管 中的碎片、銅屑等雜物。否則可能會損壞電磁 閥，導 致 它 無 法 閉 合，造 成 龍 頭 滴 水。 將隔離的混合式給水連接至背板。

檢查主要供水入口以及水管與龍頭的連接是 否 有 漏 水的 情 況。 並檢查電磁閥接 頭 是否有滲漏。 圖 12

開 啟 機 器的電 源。 校準循環：在安裝後，水龍頭會經 歷 30 秒 的 校 準 循 環。 將手放在水龍頭的感應器底下以啟動水流 圖 12a。 如圖 11 所示檢查滲漏情況。 使用2個原裝螺絲將水管蓋安裝在背板上 圖 12b。 圖13

將馬達鉤住電氣蓋的頂端。如圖所示，將它向 下搖晃以卡入定位。牢固地推入 (圖 13a)。 可 選 用：隨 附 螺 絲 一 枚，可 用 以 固 定 紅 色 釋 放 鈕，同時避免非必要地取下馬達箱。 測 試 裝 置以了解 操 作 是 否正常。 將馬達箱固定至背板 (選項)。 先取下濾網，請使用螺絲起子小心地將濾網上 的突耳放開 ，如圖 13b所 示。 使用內附的緊固螺絲將馬達馬達箱固定至背 板 圖 13c。 重新連接濾網，確保卡入定位 圖 13d。TW

測試亁手機是否能正常操作： – 將 您 的 雙 手 放 置 在 龍 頭 中 央 的 下 方，只 要 手 持 續 放 在 該 位 置，水 會 自 動 不 斷 流 出。 – 將 手 放 在 水 龍 頭 中 央 的 任 何 一 側，可 啟 動 亁

– 緩慢地在氣流中前後移動雙手。將雙手翻轉 過來，讓手心和手背都能吹到氣流。 亁 手 機 無 法 啟 動： – 檢 查 保 險 絲 ／斷 路 器 是 否 正 常 工 作，以 及 電 源及水供 應 是 否已經 連 接。 – 請確定清潔蓋已經移除，同時感應器已清潔

– 關閉裝置電源後再重新開啟。 亁 手 機 不 規 則 地 啟 動 及 關 閉： – 關閉裝置電源後再重新開啟。 – 確認水槽中沒有塞子，如有則取出。 – 確 定 感 測 器 是 乾 淨 的。 – 檢查感應器纜線是否確實與水龍頭連接。 亁 手 機 有 時 會 在 使 用 中 停 止： – 關閉裝置電源後再重新開啟。 – 確 定 感 測 器 是 乾 淨 的。 – 檢 查 入 氣口是 乾 淨 並 且 沒 有 灰 塵 的。如 果 入 氣口有灰塵，只要去除灰塵即可。 – 請 確 定 入 氣口沒有阻 塞 而且有足 夠 的 間 隙。

– 檢查進氣口是否有灰塵並且去除。 – 檢查濾網並視乎需要更換。 – 請確定軟管已確實連接至水龍頭的底部，而 且 沒 有 洩 漏 的 情 況。 氣 流 的 溫 度 比平常 還 熱： – 檢查進氣口是否有灰塵並且去除。 – 檢查濾網並視乎需要更換。 – 請確定軟管已確實連接至水龍頭的底部，而 且 沒 有 洩 漏 的 情 況。 氣 流 持 續 吹 出： – 檢查水槽中是否有任何物件，並視乎需要移

– 請確定感應器是乾淨的，而且沒有任何障

– 檢查濾網並視乎需要更換。 – 請確定軟管已確實連接至水龍頭的底部，而 且 沒 有 洩 漏 的 情 況。 沒 有 氣 流 吹 出： – 關閉裝置電源後再重新開啟。 – 檢 查 保 險 絲 ／斷 路 器 是 否 正 常 工 作，並 且 電

– 確 定 感 測 器 是 乾 淨 的。 – 請確定軟管已確實連接至龍頭的底部，而且 沒 有 洩 漏 的 情 況。 – 檢查感應器纜線是否確實與水龍頭連接。 從 水 龍 頭 持 續 不 斷 冒出 水 來： – 請確定感應器是乾淨的，而且沒有任何障

水 龍 頭 沒 有 水 流 出： – 請確定已開啟供電與供水，同時已經開啟隔

– 請確定起泡器沒有任何碎屑存在，若有需 要，請 去 除 並 清 潔 ／更 換。 從 水 龍 頭 冒出的 水 過 熱 或 過 冷： – 檢查混合閥是否設定成所需的溫度。 如需進一步支援及資訊，請聯繫 Dyson 客服 部，或 上 網 瀏 覽 www.dyson.com 問題解決測試安裝UA
