ПОСІБНИК КОРИСТУВАЧА Airblade Wash+Dry WD04 DYSON

ОПАСНОСТ ОТ ТОКОВ УДАР!

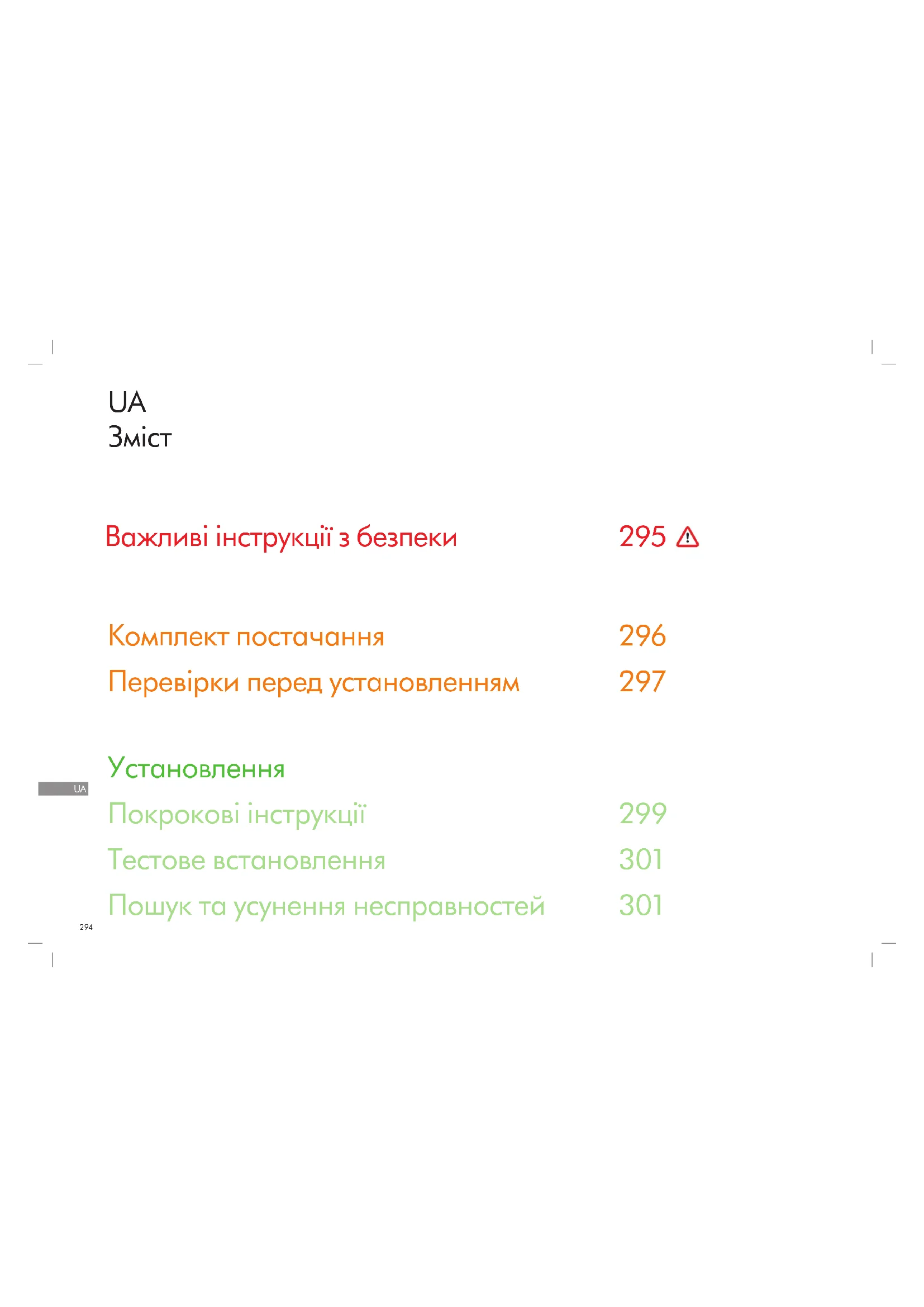

Важливі інструкції з безпеки 295 ⚠

Комплект постачання 296

Перевірки перед установленням 297

Установлення

Покрокові інструкції 299

Тестове встановлення 301

Пошук та усунення несправностей 301

ВАЖЛИВІ ІНСТРУКЦІЇ З БЕЗПЕКИ

ПРОЧИТАЙТЕ ТА ЗБЕРЕЖІТЬ ЦІ ІНСТРУКЦІЇ

ПЕРЕД УСТАНОВЛЕННЯМ І ВИКОРИСТАННЯМ ЦЬОГО ПРИПАДУ ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ ТА ОЗНАЙОМТЕСЯ З УСІМА ПОПЕРЕДЖУВАЛЬНИМИ ПОЗНАЧКАМИ, НАВЕДЕНИМИ В ЦЬОМУ ПОСІБНИКУ ІЗ ВСТАНОВЛЕННЯ ТА ПОСІБНИКУ ВЛАСНИКА.

ПОПЕРЕДЖЕННЯ

УСІ РОБОТИ ЗІ ВСТАНОВЛЕННЯ ТА РЕМОНТУ (СПЮСАРНІ ТА ЕЛЕКТРИЧНІ) МАЮТЬ ВИКОНУВАТИСЯ КВАЛІФІКОВАНИМ СПЕЦІАЛІСТОМ АБО ІНЖЕНЕРОМ З ОБСПУГОВУВАННЯ КОМПАНІЇ DYSON ВІДПОВІДНО ДО ЧИННИХ МІСЦЕВИХ НОРМ І ПРАВИП.

ПОПЕРЕДЖЕННЯ

РИЗИК УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ!

ЗНЯТТЯ КОРПУСУ АБО НЕНАЛЕЖНЕ ПОВОДЖЕННЯ З ВНУТРИШНИМИ ДЕТАЛЯМИ ПРИСТРОЮ МОЖЕ ПРИЗВЕСТИ ДО ЇХ НЕВИПРАВНОГО ПОШКОДЖЕННЯ ЧИ ЗАВДАТИ ІНШОЇ ШКОДИ.

ЩОБ ЗМЕНШИТИ РИЗИК ВИНИКНЕННЯ ПОЖЕЖІ, УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ОТРИМАННЯ ТІЛЕСНИХ УШКОДЖЕНЬ, ПРИПАД НЕОБХІДНО ЗАЗЕМЛТИН.

Перед початком будь-яких робіт із встановлення необхідно виконати наведені нижче перевірки.

• Переконайтеся, що напруга в мережі відповідає напрузі, указаній на паспортній табличці.
- Щоб зменшити ризик виникнення пожежі, ураження електричним струмом або отримання тілесних ушкоджень, прилад необхідно заземлити.
- Підключайте електроживлення за допомогою відповідних кабелепроводу та електроарматури. Переконайтеся, що кабелепровід і кабелі мають достатню довжину для підключення до заднього щитка та розподільної коробки. Жорсткий металевий кабелепровід не підходить для підведення кабелю живлення збоку.

ПОПЕРЕДЖЕННЯ

Будьте обережні під час розпакування компонентів. Вони можуть мати гострі краї або кути, якими можна порізатися чи поранитися.

ДЛЯ ОЧИЩЕННЯ ПРИСТРОЮ АБО ПОВЕРХОНЬ ПОБЛИЗУ НЬОГО НЕ ВИКОРИСТОВУЙТЕ АПАРАТИ, ЯКІ ПОДАЮТЬ СТРУМІНЬ ВОДИ ПІД ТИСКОМ

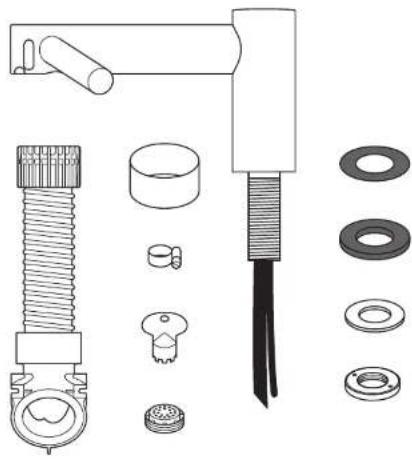

Комплект постачання

Необхідні інструменти:

Маленька викрутка Phillips

Плоска викрутка під прямий шпіц 7 мм

Плоска викрутка під прямий шпіц 2,5 мм

Викрутка під шпіц Torx T15

Рулетка й олівець

Дриль

Відповідне свердло

Плоскогубці/інструмент для

зачищення проводів

Hi*

Розсувний ключ

Перевірки перед установленням

Рис. А

Планування робіт перед установленням Сушарку для рук Dyson Airblade Wash + Dry спроектовано так, що блок електродвигуна встановлюється на стіні й розміщується під раковиною (рис. А(і)).

Рекомендовано оснащувати вбудованим фільтром, щоб уникнути пошкоджень, які можуть аплинути на гарантійні зобов'язання виробника.

– Залиште достатній простір для встановлення та обслуговування (диаїться рис. А(III). – Прилад розрахований на використання тільки в сухому середовищі всерединні приміщення. – Див. відповідній інструкції зі встановлення в місцевих і державних положеннях і нормах щодо забезпечення доступності для користувачів з особливими потребами. За дотримання цих вимог несе відповідальність foxівець з установлення. Переконайтеся, що прилад установлено відповідно до всіх норм і/обо положень будівництва. – Засіб від'єднання всіх полюсів живлення моє бути вбудовано в стаціонарну електропроводку відповідно до місцевих правил щодо електропроводки. – Перед установленням або обслуговуванням необхідно від'єдноти подочу струму й води. – Переконайтеся, що безпосередньо за місцем свердлиння чи монтажу не

проходить труби (газові, водопровідні, вентиляційні), електричні кабелі, проводи чи канапи. – Компанія Dyson рекомендує використовувати захисний одаг, захисні окутяри та інші необхідні засоби захисту під час установлення та ремонту. – Припад має бути постійно підключений до мережі водопроводу.

Використання приладу в приміщеннях, призначених для приготування іхі У випадку встановлення в приміщеннях, призначених для приготування іжі, застосовуються особливі вимоги. Консольний електродвигун і шланг необхідно размістити в повністю закритому корпусі, що легко чиститься, або встановити консольний електродвигун на зовнішній стороні стини, забезпечити напежний простір для можливості очищення внизу (якщо застосовно). Крім того, прилад слід установленювати на відстані принаймні 2,5 метро від відкритих харчових продуктів або поверхонь, що з ними контактують.

Перед установленням перегляньте на сайті www.dyson.com посібник із рекомендациями щодо раковин.

Рис. В

Рекомендації щодо технічних характеристик раковини Завдяки спеціальному методу тестування іжженери Dyson перевірили сумісність широкого ряду раковин із сушоркою для рук Dyson Airblade Wash+Dry. Рекомендовані раковини див. в нашому посібнику на веб-сайті www.dyson.com.

Оптимальним вибором є раковини з порцеляни або шліфованого металу. Уникайте використання раковин із дзеркальним поліруванням поверхні, як-от із дзеркального хрому. Інформацію про мінімальні розміри раковини див на рис. В.

Рис. C/D/E

Установлення крана

Відстань від верху раковини до центра крана моє становити не менше 100 мм і не більше 155 мм (рис. С).

Між центром крана й бічною стіною має бути відстань принальні 290 мм. Між центрами кранів, що встановлюються один поруч з одним, моє бути відстань принальні 580 мм. Це забезпечує достатне місце для монтажу консольного електродвигуна та достатній простір для користувачів (рис. Д). Не розташовуйте спрямований униз водний датчик крана над дзеркальними поверхнями, як-от зливним отвором (рис. Е).

Рис. F

Мило та розташування дозатора мипа Компанія Dyson рекомендує використовувати рідке мило.

Зона 14-датчика для активації повітря простягається взвожж кожної секції крана. Щоб запобіти виподковий активації, важливо врахувати траекторцію руху рук користувача по дозатора мила. Дозатор необхідно встановити на відстані принаймні 60 мм від крана, щоб рухи користувачів не проходили по бічній лінії навкого секцій крана.

Щоб датчики не вмиколися, дозатор має бути встановлено више секцій на відстані принаймні 60 мм.

Майте на увазі, що можлива діагональна траекторія руху рук користувача до мипа. Ця траекторія не має проходити через зону датчиків.

Рис. G/H

Відведення води

Через високу швидкість повітря та близькість води можливе розбризкування мипа й води за межі раковини. Щоб уникнути цього дотримуйтеся наведених нижче рекомендацій.

Профіль основи раковини

Плоский профіль основи погіршус відведення води, що сприяє розбризкуванню. Щоб покращити відведення води, не вибирайте раковини з плоскою основою. Зверніть особливу увагу на область, що приняєю до зливного отвору, радіус якої має становити не менше 60 мм (рис. G).

Мінімальний кутухилу 6° від краю зливного створу раковини покращить відведення води й зменшить розбризкування (мінімальний радіус: 60 мм) Див. рис. Н.

Рис. I/J/K

Перехід основи раковини до передньої й задньої стінок

Необхідно також звернути увагу на перехід основи раковини до передньої й задньої стінок. Кут задньої стінки раковини відносно основи має бути максимально наближений до 90°; також потрібен жамога гостріший радіус (див. рис. I). Викриалення геометрії сприяє розбризуванню (рис. J) тому олід уликати похилих переходів задньої й передньої стінок (рис. K).

Рис. L

Зливний отвір

Рекомендовано використовувати зливні отвори з нойбільш відкритим вирізом. Уникайте використання отворів із решіткою або перфорованого типу, оскільки вони обмежують відведення мильної води (піни). Не використовуйте в раковинах пробки для зливних отворів.

Рис. М

Керування температурою води

Якщо до системи постачається гаряча й холодна вода, необхідно встановити кронзмішувач. Якщо постачається лише холодна вода, необхідно встановити нагрівач. Систему подачі води до цього пристрою слід обладнати пристроєм контролю температури відповідно до місцевих норм.

A= кран-змішувач

B= подача холодної й гарячої води

C = потрібна температура на виході

D=запірний клапан

E= нагрівач

F= вхід холодної води

Додаткова інформація

Установлення

Не використовуйте герметики для кріплення пристрою по стіни. Переконайтесь, що немся перешкод для підключення джерел електропостачання і змішаного водопостачання, а також дренажних з'єднонь. Необіхідна напежна ізоляція джерел електро- й водопостачання, щоб відключати їх перед установленням і обслуговуванням.

Електрична система

Вхідна напруга/частота: див. паспортну табличку. Ізоляція за допомогою блока аимикача за плавким запобіжником або пристроем захисного вимікнення. Сила струму: 6,6 А. Характеристики кабелю: двожильний кабель ПВХ + одножильний ПВХ (заземлений).

Під час установлення або ремонту при Playerу необхідно дотримуватися місцевих норм щодо електричних систем. Номінальна потужність: див. паспорту табличку. Діапазон робочих температур: 0–40 °C. Споживана потужність у режимі очікування: менше 0,5 Вт. Максимальна висота над рівнем моря: 2000 метрів.

Водна система

Швидкість потоку води: 4 л/хв зі звичайним аератором. 1,9 л/хв з аератором низького потоку повітря, що постачається в комплекті.

Необхідний водяний тиск: 1–8 бар Для обслуговування потрібен запірний клапан 1/2 дюйма BSP. Зворотний трубопровід гарячої води спід розташувати якомого ближче до змішувачо, щоб максимальна зменшити ризик розмноження бактерій Legionella.

Промивання в автоматичному режимі Прилад обладнано стаціонарним мехонізмом автоматичного спускання води, що активується на 60 секунд через 24 години після останнього використан Це допомагає запобітки застою води та розмноженню бактерій у виробі.

Стежте за тим, щоб припад був постійно встановлений над справною під'єднаною до канапізації раковиною з незасміченим зливом.

Чистота води, що постачається, і біологічне обростання

У деяжих крайінах існують правила й рекомендації, що вимагають регулярна очищати системи подочі води з терморегулюванням (така система використовується в суширації для рук Dyson Airblade Wash + Dry), щоб звести до мінімуму біологічне обростання. Для дотримання цих правил суширку Dyson Airblade Wash + Dry розроблено й протестовано таким чином, що вона витримус внутрішне очищення гарячою водою (до 95 °C) і ріпохпоритом натрію в концентрації 0,45%.

Інформацію про чинні у вашій країні вимоги до режимів очищення для забезпечення постачання чистої води й запобігання біологічному обростанню див. в спеціальних правилах і рекомендаціях щодо системи постачання води.

Під час проведення внутрішнього очишення сушарки Dyson Airblade Wash + Dry дотримуйтеся всіх рекомендацій із безпеки щодо використання гарячої води або хімічних речовин. Компанія Dyson не несе відповідальності за травми, отримані протягом цього процесу.

Перевірко на стійкість до неналежного використання

Сушарка Dyson Airblade Wash+Dry пройшла ретельну перевірку на стійкість до неналежного використання, яка підтверджує, що вона здатна витримати застосування значної сили и удари, характерні для громадських і комерційних санвузпів.

Покрокові інструкції

Рис. 1

Розміщення

Розташуйте кран по центру над раковиною, як показано на рис. 1.

За потреби зробіть у робочій поверхні ствір діаметром 35 мм.

Рис. 2

Установлення крана

Помістіть гумову прокладку товщиною 1 мм на основу крана (рис. 2а).

Просуньте основу крана, під'єднану трубку для води та з'єднувальний кабель крізь отвір у робочій поверхні. Переконайтеся, що гумова прокладка товщиною

1 мм розміщена під краном рівно та в горизонтальному попоженні.

Переконайтеся, що кран правильно розташований над умивальником.

Помістіть гумову прокладку товщиною 3,5 мм на основу крана.

Вставте гвинти в латунне стопорне кільце та зпека затягніть їх, щоб зафіксувати в правильному положенні.

Помістіть металеву шайбу на основу крана.

Накрутіть латунну стопорну гайку на основу крана, залишивши проміжок не більше 5 мм між метапевою шайбою та патунною стопорною гайкою.

Затягніть гвинти крізь латунну стопорну гайку в метолеву шайбу вручну до упору.

A= гумова прокладка товщиною 1 мм

B= основа крана

C= трубка для води

D= кабель дотчика

E= прокладка товщиною 3,5 мм

F= металево шайба

G= патунна стопорна гайка

H=2 гвинти

Рис. 3

Установлення шланга

Насуньте сірий шпанг на трубку для води та кабепь датчика, як показано на рис. За.

Протягніть трубку для води крізь лівий вихідний отвір у потрубку для шланго, як показано на рис. 3b.

За допомогою плоскогубців обережно протяяніть трубку для води до суцільної білої лінії (рис. 3с).

Переконайтеся, що втулка на трубці для води герметично прилягає до потрубка для шпанта (рис. 3b).

Протяніть кабель датчика крізь правий вихідний отаір, обережно проштовуючи його (рис. 3b). НЕ ВИКОРИСТОВУЙТЕ плоскогубці, щоб не пошкодити електричні з'єднання (рис. 3c). Переконайтеся, що втулка на кабелі герметично приягає до патрубка для шланга (рис. 3d). Для полетшення монтажу можна використовувати сипіконовий змощувальний засіб.

Прикрутіть верхню манжету шланга до основи крана вручну до упору (рис. 3е).

A= círiй шланг

B= трубка для води

C= кабель датчика

Рис. 4

Підготовка до встановлення

заднього щитка

Зніміть консольний електродвигун із заднього щитка, натиснувши на червоний механізм розчеплення в нижній частині та піднявши його, як показано на рис. 4а.

Відкладіть консольний електродвигун, доки він не знадобиться.

За допомогою викрутки під зіркоподібний шпіц Торх Т15 зніміть кришки водопровідної труби й електричного блока із заднього щитка, як показано на рис. 4b та 4c.

Відкладіть їх разом із кріпленнями, доки вони не знадобляться.

Рис. 5

Установлення заднього щитка Задній щиток можна розташувати одним із трьох способів: вертикально або під кутом 90° впіво чи вправо по горизонталі. Мінімальна рекомендована відстань до підроги має становити 100 мм (рис. 5а).

Переконайтеся, що розміщення заднього щитка дає змоту легко під'єднати шланг. НЕ РОЗТАШОВУЙТЕ електродвигун догори дном (щоб шланг не було повернуто вниз) або вище рівня крана (рис. 5b).

Позначте положення заднього щитка на стіні.

Введення кабелю

Введення кабелю може здійснюватися через цоколь або зі стіни безпосередньо до задньої частини приладу за допомогою задньої точки входу кабелю. Виберіть один зі способів, перш ніж розпочинати.

Якщо ви вирішите вводити кабель через цокопь, використовуйте плоскогубці, щоб обережно витягнути попередньо розмічену знімну панель, розташовану в основі заднього щитка. Підпиляйте краї знімної панелі, щоб вирівняти їх (рис. 5с).

Підведення води

Підключення води здійснюється з півого боку заднього щитка. Місце підключення на задньому щитку не можна змінювати (рис. 5d).

Рис. 6

Установлення заднього щитка

Якщо кабель буде заведено безпосередньо до заднього щитка з боку стіни, протягніть електричний кабель, перш ніж прикріппювати задній щиток до стіни.

Закріпіть задній щиток на стіні, використовуючи відповідне фіксувальне припадля (рис. 6).

Не використовуйте гвинти з потаємними головками.

Рис. 7

Під'єднання кабелю датчика

Зафіксуйте сірий шпанг на задньому щитку.

Під'єднайте кабель датчика до шланга за допомогою роз'єму на задньому щитку, як показано на рис. 7. Перевірте орієнтацію роз'єму: два виводи мають бути на одній пінії. Переконайтеся, що кабель правильно під'єднано до канолу заднього щитка.

Рис. 8

Підключення трубки для води Підріжте трубку для води до розміру по пунктирній білій пінії, як показано на рис. 8а.

Помістіть хомут для шпанга (постачається в комплекті) на трубку для води (рис. 8b).

Витягніть 2 гвинти з хрестоподібними шліцами Phillips і відкріпіть соленоїд від заднього щитка (рис. 8b).

Приєднайте водний шланг до соленоїда (рис. 8с).

Зафіксуйте соленоїд на задньому щитку й затягніть 2 гвинтоми (рис. 8д).

Затягніть хомут для шланга й переконайтеся, що кабель соленоїда правильно розташований у канапі для з'єднань.

Рис. 9

Підключення до електроживлення Під'єднійте джерело електроживлення до заднього щитка, використовуючи дозвопені гнучкий або жорсткий кобелепровід і епектроорматуру. Переконайтесья, що кабель живлення має достаточно довжину для підключення до розподільної коробки на задньому щитку.

Прокладіть кабель до заднього щитка й затягніть кабельну втупку.

Оголіть кабель на потрібну довжину та закріпіть струмопровідний і нейтральний дроти у відповідних блоках клем, як показано на рис. 9. Перш ніж продовжити, перевірте правильність розташування кабелів.

Рис. 10

Повторне встановлення кришки електричного блока Закріпіть кришку електричного блока за допомогою 6 кріплень (входять до комплекту постачання) і переконайтеся, що проводи не затиснуті.

Рис. 11

Під'єднайте джорела змішаного водопостачання Перед під'єднанням до заднього щитка переконайтеся, що систему подачі води повністю промито від бруду, мідних ошурків тощо. Якщо цього не зробити, можливе пошкодження соленоїдного клапана та порушення його щільності, що призведе до кропання з крана.

Під'єднайте ізольовані джерела змішаного водопостачання до заднього щитка.

Увімкніть подачу води.

Перевірте головний вхід водопостачання та з'єднання трубки для води з краном на предмет витоку води.

Також перевірте відсутність витоку води на з'єднаннях із сопеноїдом.

Рис. 12

Увімкнення живлення Увімкніть живлення пристрою.

ЦИКЛ КАЛІБРУВАННЯ. Після встановлення кран проходить цикл капібрування тривалістю 30 секунд.

Помістіть руки під датчик на крані, щоб увімкнути воду (рис. 12а).

Переконайтесь у відсутності протікань, як показано на рис 11.

Зафіксуйте на задньому щитку захисну кришку водяної трубки (використовуючи 2 шурупи, які постачаються в комплекті). Див. рис. 126.

Рис. 13

Установка консольного електродвигуна Під'єднайте консольний електродвигун до верхньої частини електрообладнання. Посуньте його вниз, щоб він зайняв напежне положення, як показано на рисунку. Надійно зафіксуйте, натиснувши на нього (рис. 13¢).

ДОДАТКОВО. Постачається гвинт для фіксації червоної кнопки розблокування, що запобігає несанкціонованому демонтажу консольного електродвигуна.

Перевірте правильність функционування пристрою.

Зафіксуйте консольний електродвигун на задньому щитку (необов'язково). Щоб зняти фільтр, обережно за допомогою викрутки звільніть планку на фільтрі, як показано рис. 13b.

Зафіксуйте консольний електродвигун на задньому щитку за допомогою кріпильного пвинта, що постачається в комплекті (рис. 13с).

Установіть фільтр на місце так, щоб він зафіксувався з характерним клацанням (рис. 13d).

Пошук та усунення несправностей Перевірка

Встановлення

Виконайте наведені нижче дії для перевірки правильної роботи сушарки для рук.
– Розташуйте руки нижче центра крана, і вода автоматично почне текти, поки ви не приберете їх.
– Розташуйте руки по обидва боки від центрального крана, щоб увімкнути сушарку. йї потоки повітря висушать краплі води на ваших руках.
– Повільно перемішуйте руки вперед і назад через потік повітря. Повертайте кисті допонями вгору й униз під повітряним потоком.

Сушарка для рук не вмикається.

– Перевірте роботу запобіжника, автоматичного вимикача та наявність підключення подачі струму та води.
– Переконайтеся, що ковпачок для
чищення знято, датчики чисті і їх ніщо не перекриває.
– Увімкніть і вимкніть пристрій.

Сушарка для рук вмикається та вимикається з перебоями.

– Увімкніть і вимкніть пристрій.

– Переконайтеся, що в раковину не вставпено пробку. Якщо пробку вставпено, вийміть ї.
– Переконайтеся, що датчики чисті. – Переконайтеся, що кабель датчика від крана надійно під'єднано.

Іноді сушарка вмикається з перебоями.

- Увімкніть і вимкніть пристрій.

– Переконайтеся, що дотчики чисті.
– Перевірте, що повітряні отвори чисті та не містять пилу. Якщо повітряні отвори запилені, почистьте їх.
– Переконайтеся, що повітряні отвори не закупорено сторонніми предметами і що вони достатньо чисті.

Збільшився час сушіння.

– Огляньте повітряні отвори. Якщо на них є пил, видапіть його.

– Огляньте фільтр і замініть його, якщо потрібно.
– Переконайтеся, що шланг надійно під'єднано до основи крана і що немає течі.

Потік повітря став гарячішим,

ніж звичайно.

Огляньте повітряні отвори. Якщо на них є пил, видапіть його.
– Огляньте фільтр і замініть його, якщо потрібно.
– Переконайтеся, що шланг надійно під'єднано до основи крана і що немає течі.

Не переривається постачання повітря.

– Переканайтеся, що в раковині немає предметів. За необхідності видаліть їх.
– Переконайтеся, що датчики чисті та сторонні предмети не перешкоджають їх роботі.
– Огляньте фільтр і замініть його, якщо потрібно.
– Переконайтеся, що шпанг надійно під'єднано до основи крана і що немає течі.

Відсутнє постачання повітря.

– Увімкніть і вимкніть пристрій.

– Перевірте справність запобіжника, автоматичного вимикача та наявність підключення подачі струму та води.
– Переконайтеся, що датчики чисті.
– Переконайтеся, що шпанг надійно під'єднано до основи крана і що немає течі.
– Переконайтеся, що кабель датчика від крана надійно під'єднано.

Вода з крана подається безперервно.

– Переконайтеся, що дотчики чисті та сторонні предмети не перешкоджають їх роботі.

3 крана не подається вода.

– Переконайтеся, що подачу струму та води ввімкнено і що запірний клапан відкрито.

– Переконайтеся, що пристрій для подачі

повітря не засмічено. Зніміть і прочистьте або перемістіть, якщо необхідно.

Вода, що подається з крана, надто гаряча або холодна.

– Переконайтеся, що на змішувачі встановлена потрібна температура.

Щоб отримати технічну підтримку й додаткову інформацію, зверніться в центр обслуговування клієнтів Dyson або відвідайте сайт www.dyson.com

USEN

Contents
