PANDUAN PENGGUNA Airblade Wash+Dry WD04 DYSON

Jika ada masalah 139

PETUNJUK KESELAMATAN PENTING

BACA DAN SIMPAN PETUNJUK INI

SEBELUM MEMASANG ATAU MENGGUNAKAN UNIT INI, BACA SEMUA PETUNJUK DAN TANDA PERINGATAN DI DALAM PANDUAN PEMASANGAN INI DAN BUKU PETUNJUK PEMILIK.

PERINGATAN

SEMUA PEKERJAAN PEMASANGAN DAN PERBAIKAN (PEMIPAAN DAN LISTRIK) HARUS DILAKUKAN OLEH TEKNISI LISTRIK BERKUALIFIKASI ATAU INSINYUR SERVIS DYSON SESUAI DENGAN UNDANG-UNDANG ATAU PERATURAN SETEMPAT YANG BERLAKU.

PERINGATAN

RISIKO TERSENGAT LISTRIK!

JIKA CASING DILEPASKAN ATAU DITANGANI SECARA TIDAK SESUAI, KOMPONEN DI DALAM UNIT DAPAT MENYEBABKAN BAHAYA ATAU MENJADI RUSAK SECARA PERMANEN.

UNIT INI HARUS DIBUMIKAN UNTUK MENGURANGI RISIKO KEBAKARAN, SENGATAN LISTRIK, ATAU CEDERA PADA ORANG.

Sebelum memulai pekerjaan pemasangan apa pun Anda harus memastikan yang berikut:

• Periksa apakah sumber daya listrik sesuai dengan yang tertera pada pelat rating.
• Unit ini harus dibumikan untuk mengurangi risiko kebakaran, sengatan listrik, atau cedera pada orang.

- Hubungkan sumber daya listrik menggunakan pipa penyalur dan fitting listrik yang sesuai. Pastikan pipa penyalur dan kabel cukup panjang untuk menyambungkan pelat belakang dan blok terminal. Pipa penyalur logam padat tidak sesuai untuk masukan samping.

PERINGATAN

Berhati-hatilah ketika membuka kemasan komponen. Mungkin ada pinggiran/sudut tajam yang dapat menusuk atau menyebabkan luka.

JANGAN GUNAKAN PERALATAN JETWASH APA PUN UNTUK MEMBERSIHKAN PERMUKAAN ATAU BAGIAN SEKITAR UNIT INI.

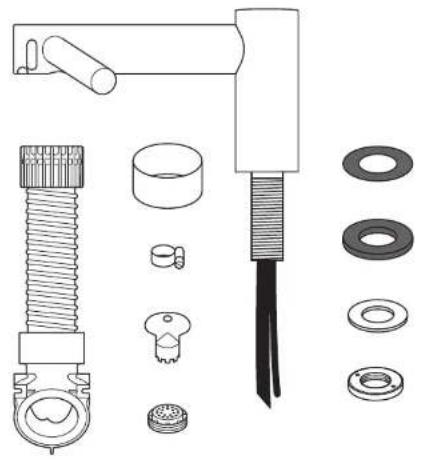

Di dalam kotak

Pita pengukur dan pensil

Bortangan

Mata bor yang sesuai

Tang/pengupas kabel

Pisau

Sponner yang dapat disetel

Pemeriksaan sebelum pemasangan

Gbr. A

Perencanaan prapemasangan Keran pembasuh dan pengering tangan Dyson Airblade Wash + Dry dirancang sedemikian rupa sehingga unit motor dipasang di dinding dan terletak di bawah baskom Gbr A (i).

Pemasangan filter sebaris disarankan untuk mencegah adanya kerusokan apa pun yang dapat memengaruhi garansi.

• Berikan ruang akses yang cukup untuk pemasangan dan servis, Gbr A(ii).
• Unit ini dirancang untuk digunakan hanya di tempat kering dan di dalam ruangan.
• Perhatikan persyaratan dan peraturan aksesibilitas nasional dan setempat untuk panduan pemasangan yang relevan:
  Kesesuaian dan kepatuhan adalah tanggung jawab pemasang. Pastikan unit dipasang sesuai dengan semua ketentuan dan/atau peraturan bangunan.
• Sekring untuk pemutusan semua terminal harus digabungkan pada rangkaian kabel telap, sesuai dengan peraturan selempat.
• Isolasikan sumber daya listrik dan pasokan air sebelum melakukan pemasangan atau servis.
• Pastikan tidak ada pekerjaan pipa (gas, air, udara), atau kabel listrik, kawat atau pekerjaan saluran, yang terletak tepat di belakang area pengeboran/pemasangan.
• Dyson menyarankan penggunaan pakaian, kacamata pengaman, dan bahan pelindung saat melakukan permasangan/ perbaikan bila perlu.

- Peralatan ini ditujukan untuk terhubung secara permanen ke saluran air.

Penggunaan di area penyiapan makanan Untuk lingkungan persiapan makanan diperlukan pemasangan khusus, yang harus sepenuhnya menutupi kotak motor dan selang di wadah yang dapat dibersihkan atau memiliki kotak motor di sisi balik dinding, sediakan area terbuka yang memadai untuk membersihkan bagian bawah (jika memungkinkan), dan pastikan unit tersebut minimal 2,5 meter dari makanan yang terbuka atau permukaan terbuka yang tersentuh makanan.

Baca panduan rekomendasi Wastafel di www.dyson.com sebelum memasang.

Gbr. B

Panduan spesifikasi wastafel

Dengan menggunakan metode pengujian yang dirancang khusus, insinyur Dyson menguji berbagai wastafel untuk menilai kesesuaiannya dengan mesin pembasuh dan pengering tangan Dyson Airblade Wash I Dry. Untuk wastafel yang disarankan, silakan gunakan panduan kami di www.dyson.com

Wastafel porselen atau logam sikat ideal untuk digunakan. Wastafel dengan permukaan sangat mengilap harus dihindari, misalnya krom yang memantulkan cahaya. Untuk dimensi wastafel minimum lihat Gbr. B.

Gbr. C/D/E

Pemasangan keran

Postikan ada jarak minimal 100 mm dan maksimal 155 mm dari bagian atas wastafel ke bagian tengah keran. Gbr. C.

Pastikan ada jarak minimal 290 mm antara bagian tengah keran dan sisi dinding. Bila beberapa keran dipasang bersision, bagian tengah keran harus terpisah dengan jarak minimal 580 mm. Ini memungkinkan ruang yang cukup untuk memasang bucket motor, serta ruang bahu yang cukup untuk pengguna. Gdr. D.

Jangan letakkan sensor air keran yang menghadap ke bawah di atas pemukaan yang memantulkan cahaya, seperti lubang pembuangan. Gbr. E.

Gbr. F

Sabun dan menempatkan dispenser sabun Untuk memberikan pengalaman yang terbaik bagi pengguna, Dyson menyarankan penggunaan sabun gel.

Zona sensor inframerah untuk pengaktifan udara terdapat di sepanjang masing-masing percabangan keran. Untuk mencegah pengaktifan yang tidak disengaja, penting untuk mempertimbangkan jalur gerakan tangan pengguna ke dispenser sabun.

Dispenser harus terletak pada jarak minimal 60 mm di luar lebar keran, sehingga pengguna dapat menjangkau sekitar sisi cabang.

Dispenser juga harus terletak pada jarak minimal 60mm di atas cabang, sehingga sensor tidak diaktifkan.

Harap perhatikan bahwa pengguna dapat menjangkau sabun secara diagonal, maka harus diatur supaya jalur ini tidak melewati zona sensor.

Gbr. G/H

Penyaluran air

Karena udara dan air berkecepatan tinggi berada pada jarak berdekatan, sejumlah air dan sabun mungkin terciprat keluar dari area wastafel. Untuk meminimalkan keadaan ini, kami menyarankan panduan berikut.

Profil Dasar

Profil dasar yang datar tidak menyalurkan air secara optimal sehingga air memerak baik. Untuk memperbaiki penyaturan air, hindari penggunaan wastafel dengan bagian dasar yang datar terutama pada area sekitar yang berdekatan dengan lubang pembuangan, radius minimal 60 mm. Glor G.

Sudut miring minimal 6° dari bagian tepi lubang pembuangan wastafel akan memberikan penyaluran air yang baik sehingga tingkat percikan balik berkurang (radius minimal 60mm). Glor. H.

Gbr. I/J/K

Transisi dari dasar ke dinding belakang dan depan

Transisi dari dasar ke dinding belakang dan depan juga harus dipertimbangkan. Dinding belakang harus mendekati tegak lurus (90°), dan sebisa mungkin memiliki radius yang paling mendekati Gbr. I. Geometri lengkung kemungkinan besar meningkatkan percikan balik, dengan transisi dinding miring ke belakang dan ke depan harus dihindari Gbr. J/K.

Gbr. L

Lubang sumbat

Lubang sumbat dengan celah hampir terbuka seluruhnya disarankan, sedangkan lubang sumbat jenis kisi atau berpori harus dihindari karena membatasi aliran buangan air bersabun (busa). Jangan gunakan sumbat pada lubang sumbat di wastafel.

Gbr. M

Kontrol suhu air

Jika Anda menghubungkan masukan air panas dan dingin, Anda harus memasang katup pencampur.

Jika hanya disambungkan dengan pemasok air yang dingin saja, Anda harus memasang pemanas.

Pasokan air untuk produk ini harus sesuai dengan perangkat pengontrol suhu yang sesuai dengan peraturan selempat.

A= Katup pencampur

B= Masukan air panas dan dingin

C= Suhu air keluar yang diinginkan

D= Katup isolasi

E= Pemanas

Jangan gunakan perapat ketika memasang unit ke dinding.

Pastikan sumber daya listrik dan koneksi pasokan air campuran dan pembuangan tersedia untuk penyambungan. Isolasi daya dan pasokan air yang sesuai harus terpasang untuk menghentikan pasokan sebelum memasang dan untuk servis.

Memasang

Tegangan input/Frekuensi: lihat pelat rating daya.

Diisolasi oleh spur sekring sakelar atau RCD yang sesuai.

Arus 6,6 A.

Spesifikasi kabel: Dual core PVC + Single core PVC (bumi)

Peraturan listrik setempat harus dipatuhi saat memasang atau memperbaiki produk.

Daya maksimum: lihat pelat rating daya. Kisaran suhu pengoperasian: 0° – 40°C.

Konsumsi daya siago:

kurang dari 0,5 W.

Ketinggian maksimum: 2.000 meter.

Pengoperasian air

Tetapan aliran air: Aerator dipasang normal 4 l/mnt. 1,9 l/m dengan aerator aliran rendah yang disertakan dengan produk.

Tekanan air yang diperlukan: 1-8 bar. Katup berisolasi 1/2" BSP diperlukan untuk servis.

Jaga pengembalian air panas sekunder sedekat mungkin dengan katup pencampur untuk mengurangi risiko pertumbuhan bakteri Legionella.

Penggelontoran Tugas otomatis

Unit dilengkapi dengan penggelontoran air otomatis, yang diaktifkan selama 60 detik 24 jam setelah penggunaan terakhir. Ini membantu mengurangi berhentinya air dan berkembangbiaknya bakteri di dalam produk.

Pastikan unit ini selalu dipasang pada bak fungsional dengan drainase yang bebas dan terhubung.

Kebersihan pasokan air dan pertumbuhan biologis

Di beberapa negara berlaku peraturan atau pedoman yang mensyaratkan sistem pasokan air dikontrol suhu (seperti yang dipasok oleh mesin pembasuh dan pengering tangan Dyson Airblade Wash+Dry) tergantung pada pembersihan yang dilakukan secara teratur untuk meminimalkan pertumbuhan biologis apa pun. Untuk memungkinkon Anda memenuhi peraturan ini, mesin pembasuh dan pengering tangan Dyson Airblade Wash+Dry telah dirancang dan diuji untuk tahan terhadap pembersihan internal dengan air panas hingga 95 °C dan dengan natrium hipoklorit pada konsentrosi 0,45%.

Lihat peraturan (pasar) tertentu dan rekomendasi sistem pasokan air untuk informasi tentang pembersihan area untuk kebersihan pasokan air dan pertumbuhan biologis untuk negara Anda.

Bila melakukan pembersihan internal pada mesin pembasuh dan pengering tangan Dyson Airblade Wash + Dry, harap sadari pertimbangan keselamatan bila menggunakan air panas atau bahan kimia. Dyson tidak akan bertanggung jawab terhadap cedera yang disebabkan oleh proses ini.

Pengujian pemakaian kasar

Pengering tangan Dyson Airblade Wash+Dry telah melalui pengujian terhadap pemakaian kasar untuk memastikan bahwa keran dapat tahan terhadap tekanan dan benturan yang umum di lingkungan komersial dan kamor kecil umum.

Langkah demi langkah

Gbr. 1

Posisi

Posisikan Keran di atas pusat baskom Gbr 1.

Potong lubang berdiameter 35 mm di permukaan kerja bila diperlukan.

Gbr. 2

Pemasangan Keran

Geser segel karet 1 mm ke atas batang keran Gbr 2a.

Pasang batang keran dan tabung air serta kabel komunikasi yang disertakan melalui lubang di permukaan bidang kerja. Pastikan segel karet 1 mm dipasang di bawah keran secara merata dan datar.

Pastikan keran berada di posisi yang benar di atas wastafel.

Geser segel karet 3,5 mm ke atas batang keran.

Masukkan sekrup ke dalam ring pengunci kuningan dan kencangkan sedikit untuk menahannya di tempat.

Geser waser kuningan ke batang keran. Sekrupkan mur pengunci kuningan ke batang keran, buat celah kurang dari atau sebesar 5 mm di antara waser logam dan mur pengunci kuningan.

Kencangkan sekrup melalui mur pengunci kuningan ke waser logam, sampai sekuatnya tangan.

A= Segel koret 1 mm

B= Batang keran

C = Tabung air

D= Kabel sensor

E= Segel 3,5 mm

F= Waser logam

G= Mur pengunci kuningan

H=2 x sekrup

Gbr. 3

Pemasangan Selang

Geser selang abu-abu ke atas pipa air dan kabel sensor Gbr 3a.

Masukkan tabung air melalui lubang keluar kiri di saluran selang seperti ditunjukkan pada Gbr 3b.

Gunakan tang untuk menarik perlahan tabung air sejauh garis solid putih Gbr 3c.

Pastikan gromet di tabung air terpasang dengan kencang pada saluran selang sehingga kedap udara Gbr 3b.

Masukkan kabel sensor melalui lubang keluar kanan, dengan menarik perlahan saat Anda memosukkannya Gbr 3b. JANGAN gunakan tang karena dapat merusak sambungan listrik Gbr 3c. Pastikan gromet di kabel terpasang dengan kencang di saluran selang sehingga kedap udara Gbr 3d. Gemuk silikon dapat digunakan untuk membantu pemasangan.

Sekrupkan kerah selang atas ke batang keran sehingga selang dapat dikencangkan dengan tangan Gbr 3e.

A= Selang abu-abu

B=Tabung air

C= Kabel sensor

Gbr. 4

Menyiapkan pemasangan pelat belakang. Lepaskan bucket motor dari pelat belakang dengan menekan kait pelepas merah di bagian bawah dan angkat ke atas seperti ditunjukkan pada Obr 4a. Letakkan bucket motor di tempat yang aman hingga dibutuhkan.

Lepaskan penutup pipa air dan penutup listrik dari pelat belakang menggunakan obeng Torx T15 Gbr 4b dan 4c. Simpan dengan aman bersama dengan dudukan pemasangan hingga dibutuhkan.

Gbr. 5

Perencanaan pemasangan pelat belakang Pelat belakang dapat diposisikan dengan salah satu dari tiga arah: vertikal, atau horizontal kiri atau kanan 90°. Jarak bebas dari lantai harus minimal 100 mm, lihat Gbr 5a.

Pastikan bahwa pelat belakang diposisikan sedemikian rupa sehingga selang dapat dipasang dengan mudah.

JANGAN tempatkan motor dengan bagian atas menghadap ke bawah, dengan selang menunjuk ke bawah, atau posisikan di atas Keran, lihat Gbr 5b.

Tandai posisi pelat belakang pada dinding.

Tempat masuk kabel

Tempat masuk kabel bisa dari dudukan atau dari dinding secara langsung ke bagian belakang unit melalui titik masuk kabel belakang. Tetapkan pilihan sebelum Anda memulai.

Jika memilih opsi tempat masuk kabel melalui dudukan, gunakan tang secara hati-hati untuk menjepit panel pemutus yang telah ditandai sebelumnya di dudukan pelat belakang. Haluskan bagian pinggiran lubang Gbr 5c.

Tempat masuk air

Koneksi air dibuat di sisi kiri tangan pada pelat belakang. Koneksi air tidak dapat diputar dalam pelat belakang Gbr 5d.

Gbr. 6

Pemasangan pelat belakang Jika tempat masuk kabel diarahkan secara langsung ke pelat belakang dari dinding, tarik kabel listrik sebelum mengamankan pelat belakang ke dinding.

Kencangkan pelat belakang ke dinding menggunakan dudukan pemasangan yang sesuai Gbr 6.

Jangan gunakan sekrup kepola benam.

Gbr. 7

Menyambungkan kabel sensor

Jepitkan selang abu-abu ke pelat belakang.

Pasang kabel sensor di selang ke dalam konektor di pelat belakang seperti ditunjukkan pada Gbr 7. Periksa orientasi konektor; kedua tab harus sejajar. Pastikan kabel diarahkan dengan benar di pelat belakang.

Gbr. 8

Menyambungkan pipa air Potong tabung air sesuai ukuran pada garis titik-titik putih seperti ditunjukkan di Gbr 8a.

Geser klip selang (disertakan) ke tabung air Gbr 8b.

Lepaskan sekrup Phillips 2 x dan buka jepit solenoid dari pelat belakang Gbr 8b.

Pasang selang air ke solenoid Gbr 8c.

Jepit kembali solenoid ke pelat belakang dan kencangkan sekrup 2 x Gbr 8d.

Kencangkan jepit selang dan pastikan kabel solenoid diposisikan dengan benar di saluran penahan.

Gbr. 9

Menghubungkan pasokan listrik Arahkan suplai listrik ke pelat belakang menggunakan konduit padat dan fitting fleksibel yang disetujui. Pastikan kabel daya cukup panjang untuk dihubungkan ke blok terminal yang dipasang pada pelat belakang. Arahkan kabel ke pelat belakang dan kencangkan gland kabel.

Kupas kabel pada panjang yang memadai dan amankan kabel positif dan kabel netral ke dalam blok terminal yang sesuai sebagaimana ditunjukkan Cbr. 9. Pastikan penempatan kabel dengan benar sebelum melanjukan.

Gbr. 10

Merakit ulang penutup listrik Pasang penutup listrik dan kencangkan dengan 6 x penutup yang disertakan untuk memastikan tidak ada kabel yang terperangkap.

Gbr. 11

Menghubungkan pasokan air campuran CATATAN: Pastikan seluruh serpihan, kikiran tembaga, dsb. telah digelontor dari pipa air sebelum menyambungkan pipa dengan pelat belakang. Jika itu tidak dilakukan, katup solenoid bisa rusak.

Hubungkan pasokan air campuran yang diisolasi ke pelat belakang.

Hidupkan air.

Periksa apakah terdapat kebocoran di saluran pasokan air utama dan koneksi pipa air ke keran.

Periksa juga kebocoran pada sambungan solenoid.

Gbr. 12

Menghidupkan daya Hidupkan daya ke mesin.

SIKLUS KALIBRASI: Setelah terpasang, keran akan melalui siklus kalibrasi 30 detik.

Periksa kalau ada kebocoran, sebagaimana Gbr 11.

Kencangkan penutup pipa air pada pelat belakang menggunakan 2 posisi yang disediakan Gbr. 12b.

Gbr. 13

Morakit bucket motor Kaitkan motor ke bagian atas penutup listrik. Goyangkan ke bawah sehingga terkunci di tempatnya seperti ditunjukkan Gbr. 13a. Dorong dengan perlahan untuk mengencangkan.

Lakukan uji pengoperasian unit.

Mengencangkan bucket motor ke pelat belakang (opsional).

Untuk melepaskan filter, dengan perlahan gunakan obeng untuk melepaskan tab pada filter seperti ditunjukkan Gbr 13b.

Kencangkan bucket motor ke pelat belakang menggunakan sekrup pengaman yang disediakan Gbr 13c.

Sambungkan kembali filter dengan memastikannya terkunci di tempatnya dengan benar Gbr 13d.

pengujian

Lakukan pengujian untuk memastikan pengering tangan beroperasi dengan normal:

• Tempatkan tangan Anda di bawah bagian tengah keran dan air akan mengalir otomatis selama tangan Anda tetap di situ.
• Letakkan tangan Anda pada salah satu sisi bagian tengah keran untuk mengaktifkan pengering tangan, menciptakan aliran udara yang akan mengikis air dari tangan Anda.
• Gerakkan tangan Anda maju dan mundur perlahan melewati aliran udara ini. Balikkan tangan Anda sehingga bagian telapak tangan dan punggung tangan terpapar aliran udara.

Jika ada masalahPemasangan

Pengering tangan tidak dapat beroperasi:

• Periksa apakah sekring/pemutus arus berfungsi dan sumber daya listrik dan pasokan air tersambung.
• Pastikan tutup pembersih dilepaskan dan sensor dalam keadaan bersih dan tidak terhalang.
  – Hidupkan dan matikan unit.

Pengering tangan hidup dan mati secara tiba-tiba.

– Hidupkan dan matikan unit.
- Pastikan tidak ada penyumbat dalam wastafel dan lepaskan jika ada.
- Pastikan sensor dalam keadaan bersih.
- Pastikan kabel sensor dari keran terhubung dengan baik.

Pengering tangan mati tiba-tiba saat digunakan:

– Hidupkan dan matikan unit.
- Pastikan sensor dalam keadaan bersih.
- Pastikan saluran udara dalam keadaan bersih dan tidak berdebu. Jika saluran udara berdebu, cukup bersihkan debu yang menempel.
- Pastikan saluran masuk udara tidak terhalang dan memiliki jarak yang cukup.

Waktu pengeringan meningkat:

• Periksa apakah saluran masuk udara berdebu dan bersihkan.
  . Periksa filter dan ganti jika diperlukan.
  – Pastikan selang terpasang dengan kencang pada dudukan keran dan tidak ada kebocoran.

Aliran udara berhembus lebih panas dari biasanya:

• Periksa apakah saluran masuk udara berdebu dan bersihkan.
  Periksa filter dan ganti jika diperlukan.
  – Pastikan selang terpasang dengan kencang pada dudukan keran dan tidak ada kebocoran.

Udara berhembus terus-menerus:

• Periksa apakah terdapat objek dalam
  wastafel dan keluarkan bila perlu.
  Pastikan sensor dalam keadaan bersih dan tidak terhalang.
  Periksa filter dan ganti jika diperlukan.
  – Pastikan selang terpasang dengan kencang pada dudukan keran dan tidak ada kebocoran.

Tidak ada udara yang berhembus:

– Hidupkan dan matikan unit.

• Periksa apakah sekring/pemutus arus berfungsi dan sumber daya listrik tersambung.
• Pastikan sensor dalam keadaan bersih.
  Pastikan selang udara terpasang dengan kencang pada dudukan keran dan tidak ada kebocoran.
  Pastikan kabel sensor dari keran terhubung dengan baik.

Air terus mengalir dari keran:

Pastikan sensor dalam keadaan bersih dan tidak terhalang.

Tidak ada air yang keluar dari keran:

• Pastikan catu daya dan pasokan air
  dihidupkan dan katup isolasi dibuka.
  – Pastikan aerator bebas dari serpihan, hilangkan dan bersihkan atau ganti jika diperlukan.

Air yang mengalir dari keran sangat panas atau sangat dingin:

• Periksa katup pencampur sudah disetel ke suhu yang diinginkan.
  Hubungi Layanan Pelanggan Dyson untuk dukungan dan informasi lebih lanjut atau online di www.dyson.com

Pemeriksaan awal pemasangan 183

Pemasangan

Langkah-langkah 185

Ujian pemasangan 187

Pemutar skru kecil Phillips

Pemutar skru bilah 7 mm

Pemutar bilah 2.5mm

Pemutar skru torx T15

Pita ukur dan pensel

Gerudi tangan

Mata gerudi yang sesuai

Playar/pelucut dawai

Pisau

Sepana boleh laras

Pemeriksaan awal pemasangan

Rajah A

—Berikan ruang capaian yang secukupnya untuk pemasangan dan penservisan, lihat Raj. A(ii).

-Rujuk kod dan peraturan kebolehcapaian setempat dan negara yang berkaitan untuk mengetahui garis panduan pemasangan. Keakuran dan kepatuhan adalah

tanggungjawab pemasang. Pastikan unit dipasang mengikut semua kod dan/atau peraturan bangunan.

Untuk persekitaran persediaan makanan, pernasangan khas diperlukan, yang mesti melitupi baldi motor dan hos sepenuhnya dalam perumah yang boleh dibersihkan atau memasang baldi motor pada permukaan belakang dinding, memberikan ruang lega yang mencukupi untuk pembersihan bahagian di bawah (jiko berkenaan) dan memasikan unit berada sekurang-kurangnya 2.5 meter dari makanan yang tidak ditutup atau permukaan makanan yang tidak tertutup.

Rujuk panduan saranan sinki www.dyson.com sebelum memasang.

Rajah B

Garis panduan spesifikasi sinki

Dengan menggunakan kaedah ujian yang direko khas, jurutera Dyson telah menguji pelbagai sinki untuk menilai kesesuaian dengan pengering tangan Dyson Airblade Wash+Dry. Untuk sinki yang disyorkan, sila gunakan panduan kami di www.dyson.com Sinki porselin atau logam diberus adalah yang paling sesuai. Sinki dengan permukaan bergilap kilat perlu dielakkan, misalnya krom reflektif.

Untuk dimensi minimum sinki, rujuk Rajah B.

Rajah C/D/E

Pemasangan pili

Ruang minimum 290mm di antara tengah pili dan dinding tapi diperlukan. Apabila beberapa pili dipasang bersebelohan, bahagian tengah pili perlulah mempunyai jarak minimum 580mm. Ini membolehkan ruang yang mencukupi untuk melekap baldi motor, serta mewujudkan ruang yang mencukupi untuk pengguna. Rajah. D.

Jangan letak sensor air pili yang menghadap ke bawah di atas permukaan memantul, seperti lubang saliran. Rajah. E.

Rajah F

Untuk pengalaman pengguna terbaik, Dyson mengesyorkan penggunaan sabun gel.

Zon penderiaan inframerah untuk pengaktifan udara merentang seponjang setiap cabang pili. Untuk mengelakkan pengaktifan tidak sengaja, penting untuk mempertimbangkan loluan tangan pengguna ke dispenser sabun.

Dispenser perlu diletakkan sekurang-kurangnya 60 mm di luar lebar pili supaya pengguna mencapai di sekitar sisi cabang.

la juga perlu diletakkan sekurang-kurangnya 60 mm di atas cabang supaya sensor tidak diaktifkan.

Sila ambil perhatian bahawa pengguna mungkin mencapai sabun secara pepenjuru, oleh itu laluan ini tidak seharusnya melalui zon penderiaan.

Rajah G/H

Saliran air

Disebabkan udara dan air halaju tinggi berada berhampiran, air dan sabun mungkin berserak di luar dimensi sinki. Untuk mengurangkan kesan ini, kami mencadangkan anda mengikuti garis panduan di bawah.

Profil Asas

Profil asas yang rata akan mengakibatkan saliran yang teruk dan mengakibatkan percikan yang besar. Untuk meningkatkan kelancaran saliran air, elakkan jenis sinki tadahan rata, dengan memberi tumpuan khusus pada kawasan sekitar lubang sinkdengan jarak radius minimum 60mm.

Rajah G.

Sudut tanjakan minimum sebanyak 6° dari sudut lubang longkang sinki akan memberikan saliran yang baik yang akan mengurangkan tahap percikan (radius minimum 60 mm). Rajah H.

Rajah I/J/K

Tapak ke transisi dinding belakang dan hadapan

Tapak ke transisi dinding belakang dan hadapan juga perlu diambil kira. Dinding belakang perlulah seberapa hampir kepada 90°, dan pada pada radius setepat mungkin seperti Rajah I. Geometri melengkung lebih berkemungkinan meningkatkan percikan Rajah J, manakala transisi dinding belakang dan hadapan yang condong perlu dielakkan Rajah K.

Rajah L

Lubang palam

Lubang palam dengan bukaan yang paling luas adalah disyorkan, manakala lubang palam jenis gril atau tebukan perlu dielakkan kerana ia menghalang saliran air bersabun (buih). Jangan gunakan palam di dalam lubang palam di dalam sinki.

Rajah M

Kawalan suhu air

Jika anda menyambungkan saluran air panas dan sejuk, anda perlu memasang injap pengisar.

Jika hanya tersambung ke saluran air sejuk sahajo, anda perlu memasang pemanas. Bekalan air kepada produk ini mesti dipasangkan dengan peranti kawalan suhu mengikut peraturan setempat.

A= Injap pengisar

B—saluran panas dan sejuk

Spesifikasi kabel: PVC teras berkembar + PVC teras tunggal (bumi)

Peraturan elektrik tempatan mesti dipatuhi semasa memasang atau membaiki produk ini.

Kadar aliran air: Pengudara dipasang secara normal 4 l/min. 1.9 l/m dengan pengudara aliran rendah yang dibekalkan bersama produk.

Tekanan air yang diperlukan: 1-8 bar, 1/2" BSP injap terpencil diperlukan untuk kerja servis.

Pastikan pengembalian air panas sekunder sehampir yang mungkin dengan injap pengisar untuk mengurangkan risiko pertumbuhan bakteria Legionella.

Tugas Pengepaman Automatik

Unit ini dilengkapi dengan pengepaman air automatik yang tetap yang diaktifkan selama 60 saat setiap 24 jam selepas penggunaan terakhir. Ini membantu mengurangkan genangan air dan pembiakan bakteria di dalam produk.

Sila pastikan bahawa unit ini sentiasa dipasangkan pada besen yang berfungsi dengan saliran yang bersambung dan tidak tersumbat.

Kebersihan bekalan air dan pertumbuhan biologi

Dalam beberapa buah negara, terdapat peraturan dan garis panduan yang memerlukan sistem bekalan air dikawal suhu (seperti yang dibekalkan oleh pengering tangan Dyson Airblade Wash + Dry) menjalani pembersihan tetap untuk mengurangkan sebarang pertumbuhan biologi. Untuk membolehkan anda mematuhi peraturan ini, pengering tangan Dyson Airblade Wash + Dry telah direka dan diuji untuk menampung pembersihan dalaman dengan air panas sehingga 95°C dan dengan natrium hipoklorit pada kepekatan 0.45%.

Luncurkan kedap getah 1mm pada batang pili Raj 2a.

Masukkan batang pili dan tiub air serta kabel komunikasi yang disambungkan melalui lubang pada permukaan kerja. Pastikan kedap getah 1mm terletak di bawah pili dengan tetap dan rata.

Pastikan pilinya berada di kedudukan yang betul di atas sinki.

Luncurkan kedap getah 3.5mm pada batang pili.

Luncurkan sesendal logam pada batang pili.

Skrukan nat penguncian loyang pada batang pili, meninggalkan jarak yang kurang daripada atau sama dengan 5mm di antara sesendal logam dan nat pengunci loyang.

G= Nat pengunci loyang

H=2×skru

Rajah 3

Pemasangan Hos

Luncurkan hos kelabu di atas tiub air dan kabel sensor Raj. 3a.

Masukkan tiub air melalui lubang keluar di sebelah kiri pada salur hos seperti yang ditunjukkan dalam Raj. 3b.

Guna playar untuk menarik tiub air dengan perlahan sehingga ke garisan putih Raj. 3c.

Pastikan gromet pada tiub air dipasang pada salur hos dengan ketat supaya hos kedap udara Raj. 3b.

Skru kolar hos atas pada batang pili agar sehingga ketat Raj. 3e.

A= Hos kelabu

B= Tiub air

C= Kabel sensor

Rajah 4

Penyediaan untuk pemasangan plat belakang

Tanggalkan timba motor dari plat belakang dengan menekan regat pelepas merah di bahagian bawah dan angkat ke atas seperti yang ditunjukkan dalam Raj. 4a. Simpan timba motor dengan selamat sehingga diperlukan.

Tanggalkan penutup paip air dan penutup elektrik dari plat belakang menggunakan pemutar skru Torx T15 Raj. 4b dan 4c. Simpan dengan selamat bersama penetap sehingga diperlukan.

Rajah 5

Jika kabel dimasukkan terus ke dalam plat belakang dari dinding, tarik kabel elektrik sebelum memasangnya pada dinding.

Pasangkan plat belakang pada dinding menggunakan lekapan yang sesuai Raj. 6. Jangan gunakan skru benam.

Rajah 7

Menyambungkan kabel sensor

Menyambungkan tiub air Potong tiub air mengikut saiz pada garisan putih bertitik seperti yang ditunjukkan dalam Raj. 8a.

Luncurkan klip hos (dibekalkan) pada tiub air Raj. 8b. Keluorkan 2 x skru Phillips dan buka klip solenoid dari plat belakang Raj. 8b.

Pasangkan hos air pada solenoid Raj. 8c.

Klipkan kembali solenoid pada plat belakang dan pasang dan ketatkan 2 x skru Raj. 8d.

Ketatkan klip hos dan pastikan kabel solenoid diletakkan dengan betul di dalam saluran penahan.

Rajah 9

Lucutkan kabel pada kepanjangan yang sesuai dan ketatkan wayar hidup dan neutral pada blok terminal yang sepadan seperti yang ditunjukkan dalam Rajah 9. Pastikan kabel berada dalam kedudukan yang betul sebelum meneruskan.

Rajah 10

Susun semula penutup elektrik Pasang penutup elektrik dan ketatkan dengan 6 x lekapan yang dibekalkan dengan memastikan tiada wayar yang terperangkap.

Rajah 11

Sambungkan bekalan air campuran terpencil pada plat belakang.

Buka paip.

Periksa sama ada terdapat kebocoran pada salur masuk bekalan air utama serta sambungan tiub air ke pili.

Periksa juga kebocoran pada sambungan solenoid.

Rajah 12

Menghidupkan kuasa Hidupkan kuasa ke mesin. KITARAN PENENTUKURAN: Setelah dipasang, pili akan melalui kitaran penentukuran selama 30 saat.

Lekatkan penutup paip air pada plat belakang menggunakan 2 x lekapan yang disediakan. Raj 12b.

Rajah 13

Memasang baldi motor Cangkukkan baldi motor pada bohagian atas penutup elektrik. Pusingkannya ke bawah supaya ia berada pada kedudukannya seperti yang ditunjukkan. Tekan rapat ke dalam Raj. 13a.

Memasang baldi baldi pada plat belakang (tidak wajib). Untuk mengeluarkan penuras, gunakan pemutar skru secara perlahan-lahan untuk melepaskan tab pada penurasnya seperti yang ditunjukkan dalam Raj 13b.

Pasangkan baldi motor pada plat belakang menggunakan skru keselamatan yang dibekalkan Raj. 13c.

Sambungkan semula penuras dan pastikan penapis berdetap di tempatnya Raj 13d.

Menguji pengering tangan untuk memastikan unit beroperasi secara normal:

—Letakkan tangan anda di bawah pusat pili dan air akan mengalir secara automatik selama tangan tetap berada di situ.

-Letakkan tangan anda di mana-mana pusat pili untuk mengaktifkan pengering tangan, menghasilkan aliran udara untuk mengikis air dari tangan anda.

-Gerakkan tangan anda ke belakang dan ke hadapan melalui udara secara perlahan-lahan. Pusingkan tangan anda supaya tapak dan belakang tangan terdedah kepada aliran udara.

Pengering tangan gagal dihidupkan:

-Periksa jika pemutus fius/litar berfungsi dan bekalan kuasa dan air disambungkan.

-Pastikan tukup pembersihan ditanggalkan dan sensor dalam keadaan bersih dan tidak terhalang.

Pengering tangan hidup dan mati dengan tidak menentu:

—Matikan dan hidupkan unit.

—Pastikan sensor adalah bersih.

—Pastikan kabel sensor dari kepala paip disambungkan dengan rapi.

—Matikan dan hidupkan unit.

—Pastikan sensor adalah bersih.

-Periksa salur masuk udara berkeadaan bersih dan bebas habuk. Jika salur masuk udara berhabuk, buangkan habuk tersebut.

-Pastikan salur masuk udara tidak dihalang dan mempunyai ruang lega yang mencukupi.

Masa pengeringan meningkat:

-Periksa dan buangkan habuk di salur masuk udara.

-Periksa dan tukar penapis jika perlu.

-Pastikan hos dipasang dengan selamat ke pangkal pili dan tiada kebocoran berlaku.

Aliran udara menjadi lebih panas berbanding biasa:

-Periksa dan buangkan habuk di salur masuk udara.

—Periksa dan tukar penapis jika perlu.

—Pastikan hos dipasang dengan selamat ke pangkal pili dan tiada kebocoran berlaku.

Udara keluar secara berterusan:

-Periksa dan tukar penapis jika perlu.

—Pastikan hos dipasang dengan selamat ke pangkal pili dan tiada kebocoran berlaku.

Tiada udara keluar:

-Periksa dan pastikan fius/pemutus litar

—Pastikan sensor adalah bersih.

-Pastikan hos udara dipasang dengan

—Pastikan kabel sensor dari kepala paip

disambungkan dengan rapi.

-Pastikan bekalan kuasa dan air dihidupkan dan injap pemencilan terbuka.

-Periksa untuk memastikan injap mengisar ditetapkan pada suhu yang dikehendaki.
