MANUAL DE UTILIZARE Airblade Wash+Dry WD04 DYSON

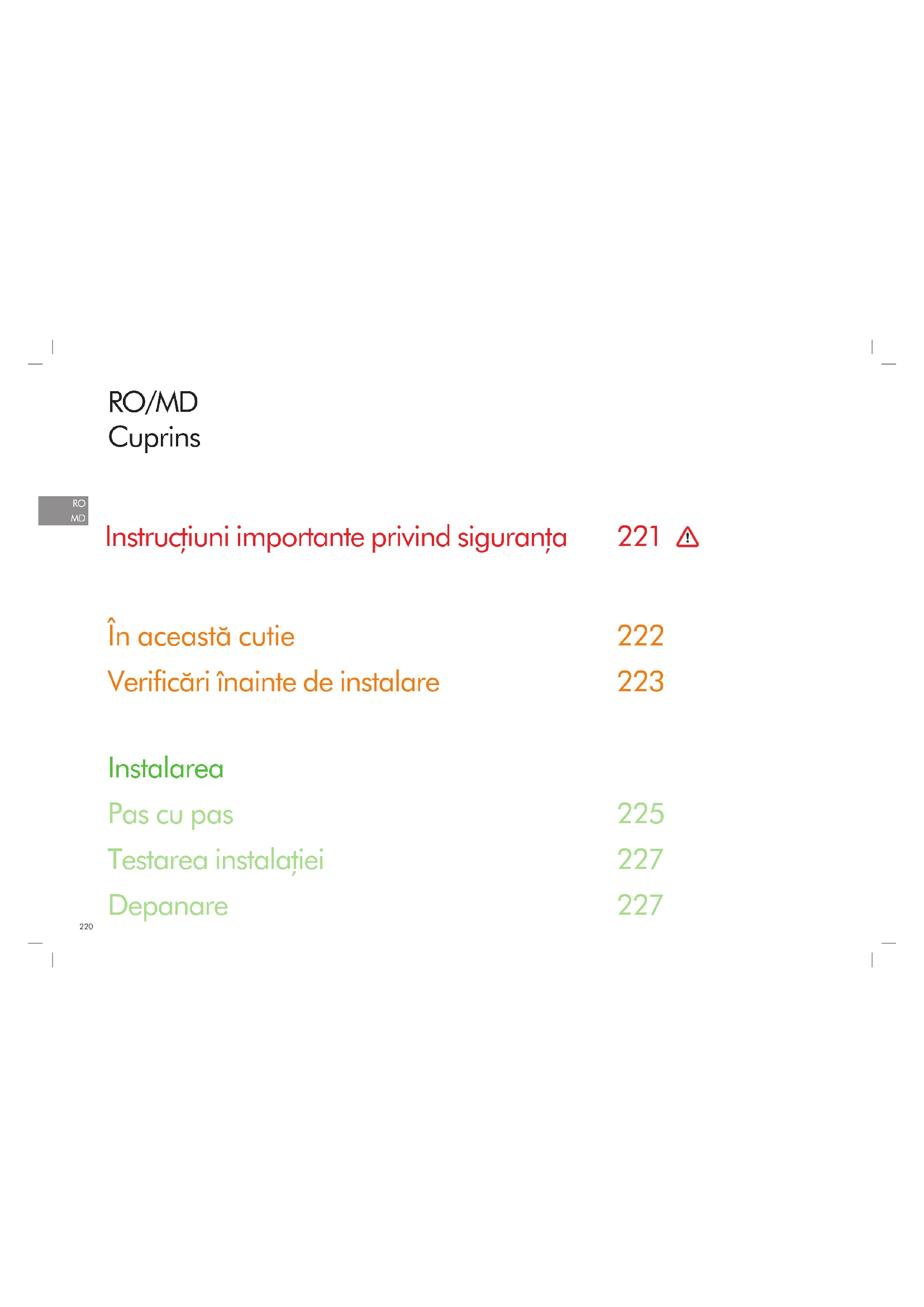

Instrucţiuni importante privind siguranţa În această cutie Verificări înainte de instalare Instalarea Pas cu pas Testarea instalației Depanare RO/MD Cuprins

• Asigurați-vă că alimentarea electrică corespunde cu cea indicată pe plăcuţa cu valori nominale.

• În cablajul fix trebuie încorporat un mijloc pentru deconectarea tuturor polilor, în conformitate cu reglementările locale de cablare.

• Conectaţi alimentarea cu electricitate cu ajutorul canalului adecvat şi al garniturilor electrice. Asiguraţi-vă că au lungime suficientă canalul şi cablurile pentru a se conecta la plăcuţa posterioară şi la blocul de borne. Canalul din metal rigid nu este adecvat pentru intrarea laterală. AVERTISMENT Aveţi grijă la despachetarea componentelor. Pot exista muchii/colţuri ascuţite care pot tăia sau produce vătămări. NU UTILIZAŢI ECHIPAMENTE DE SPĂLARE CU JET PENTRU CURĂŢAREA UNITĂȚII SAU LÂNGĂ UNITATE INSTRUCŢIUNI IMPORTANTE PRIVIND SIGURANŢARO

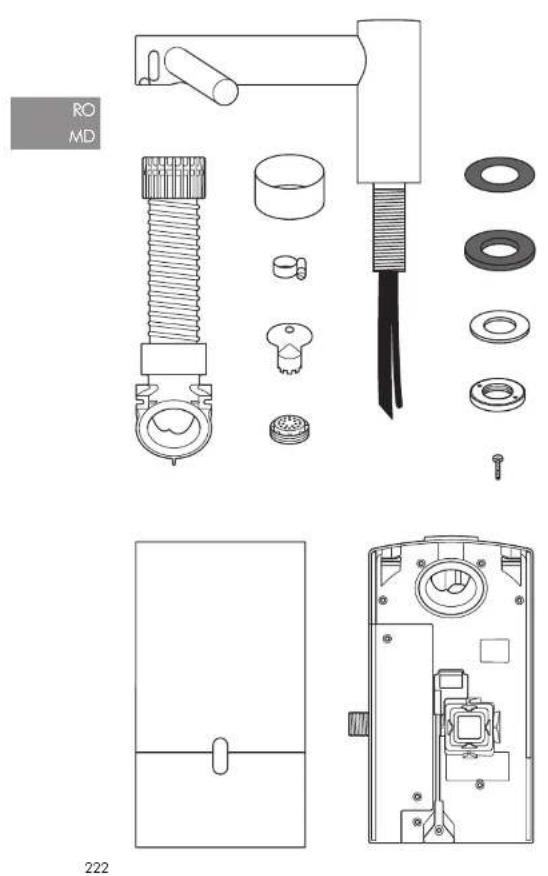

În această cutie Unelte necesare: Șurubelniţă cu cap în cruce mică Şurubelniţă dreaptă 7 mm Șurubelniță dreaptă 2,5 mm Șurubelniță Torx T15 Ruletă și creion Mașină de găurit portabilă Burghiu potrivit Clești de cablu Cuțit Cheie de piulițe reglabilă

Verificări înainte de instalare Fig. A Planificarea înainte de instalare Uscătorul de mâini Airblade Wash+Dry de la Dyson este conceput astfel încât unitatea motorului să fie montată pe perete și să fie situată sub chiuvetă, consultați Fig. A(i). Se recomandă montarea unui filtru în linie pentru a preveni deteriorările care pot afecta garanția dvs. – Asiguraţi un spaţiu suficient de acces pentru instalare şi efectuarea activităților de service, consultați Fig A(ii). – Unitatea este concepută numai pentru spaţii interioare, lipsite de umiditate. – Consultaţi codurile şi regulamentele de accesibilitate locale şi naţionale pentru liniile directoare de instalare relevante. Conformitatea şi conformarea reprezintă responsabilitatea instalatorului. Asigurați- vă că unitatea este instalată în conformitate cu toate codurile și/sau regulamentele din domeniul construcțiilor. – În cablajul fix trebuie încorporat un mijloc pentru deconectarea tuturor polilor, în conformitate cu regulamentele locale de cablare. – Izolaţi alimentarea cu energie și alimentarea cu apă înainte de instalare sau de service. – Asiguraţi-vă că în spatele zonei de perforare/montare nu sunt amplasate direct instalaţii (de gaz, apă, aer) sau cabluri electrice, fire ori reţele de conducte. – Dyson recomandă utilizarea îmbrăcămintei, ochelarilor şi materialelor de protecţie în timpul instalării/executării de reparaţii, în funcţie de necesităţi. – Acest aparat este conceput pentru a fi conectat permanent la rețeaua de apă. Utilizarea în zone de preparare a mâncării Pentru mediile de preparare a mâncării este necesară o instalare specială, care trebuie să cuprindă complet unitatea motorului și furtunul într-o carcasă curățabilă- sau în care unitatea motorului să fie pe partea opusă a unui perete, în care să existe spațiu suficient pentru curățarea dedesubt (dacă este cazul) și în care unitatea să fie la cel puțin 2,5 metri față de alimente neacoperite sau față de suprafețe de contact cu alimente neacoperite. Consultaţi ghidul de recomandări pentru chiuvete pe www.dyson.com înainte de instalare. Fig. B Linii directoare privind specificațiile chiuvetei Folosind o metodă de testare concepută special, inginerii Dyson au testat o gamă largă de chiuvete pentru a evalua compatibilitatea acestora cu uscătorul de mâini Airblade Wash+Dry de la Dyson. Pentru chiuvete recomandate, utilizați ghidul nostru de pe www.dyson.com. Chiuvetele din porțelan sau din metal șlefuit sunt ideale. Chiuvetele cu suprafețe foarte șlefuite trebuie evitate, de ex. crom reflectorizant. Pentru dimensiunile minime ale chiuvetei, consultaţi Fig. B. Fig. C/D/E Montarea robinetului Distanţa de la partea de sus a chiuvetei până la centrul robinetului trebuie să fie de minimum 100 mm și maximum 155 mm. Fig. C. Trebuie să existe minimum 290 mm de la centrul robinetului și până la un perete lateral. Când sunt instalate mai multe robinete unul lângă celălalt, centrele robinetelor trebuie să fie la cel puțin 580 mm distanță unele față de celelalte. Acest lucru permite spațiu suficient pentru montarea unității motorului, precum și spațiu lateral suficient pentru utilizatori. Fig. D. Nu plasaţi senzorul de apă orientat în jos al robinetului pe o suprafaţă reflectorizantă, precum gaura de scurgere. Fig. E. Fig. F Săpunul și poziționarea dozatorului de săpun Pentru cea mai bună experiență de utilizator, Dyson recomandă utilizarea de săpunuri de tip gel. Zona de detectare prin infraroșii pentru activarea aerului se extinde de-a lungul fiecărei ramuri de robinet. Pentru a preveni activarea accidentală, este important să luați în considerare traseul mâinii utilizatorului către dozatorul de săpun. Dozatorul trebuie situat la cel puțin 60 mm în afara lățimii robinetului, astfel încât utilizatorul să deplaseze mâna în jurul ramurii. De asemenea, trebuie situat la cel puțin 60 mm deasupra ramurilor, astfel încât senzorii să nu fie activați. Rețineți faptul că utilizatorul poate întinde mâna diagonal către săpun, așadar această cale nu trebuie să treacă prin zona de detectare. Fig. G/H Scurgerea apei Din cauza proximităţii fluxului de aer la viteză mare şi a apei, există posibilitatea ca o cantitate mică de apă şi săpun să ajungă în afara chiuvetei. Pentru a diminua acest efect, recomandăm respectarea indicaţiilor de mai jos. Profilul bazei Un profil plat al bazei va rezulta în scurgere deficitară, lucru care va duce la niveluri mari de stropire. Pentru a îmbunătăți scurgerea, evitați chiuvetele cu o bază plată cu o concentrare deosebită asupra zonei imediate din jurul găurii de scurgere, pe orază de minimum 60 mm. Fig. G. Un unghi de cel puțin 6° al rampei de la marginea gurii de scurgere a chiuvetei va rezulta într-o scurgere bună, lucru care va reduce nivelurile de stropire (rază de cel puțin 60 mm). Fig. H. Fig. I/J/K Tranziția de la bază la peretele din spate și din față Tranziția de la bază la peretele din spate și din față trebuie, de asemenea, luată în considerare. Peretele din spate trebuie să fie cât mai aproape de un unghi de 90° și la o rază cât mai ascuțită este posibil Fig. I. O formă curbată are șanse mai mari de a crește stropirea Fig. J în vreme ce tranziția prin pantă către peretele din spate și din față trebuie evitate Fig. K.RO

Fig. L Gaura de scurgere Găurile de scurgere cu deschizătura cea mai mare sunt recomandate, pe când cele de tip grilaj sau perforate trebuie evitate, deoarece restricționează scurgerea apei cu săpun (spumei de săpun). Nu utilizați dopuri în găurile de scurgere din chiuvete. Fig. M Controlul temperaturii apei În cazul în care conectați alimentare cu apă rece și apă caldă, va trebui să instalați o supapă corespunzătoare de amestec. În cazul în care conectaţi numai la alimentarea cu apă rece, va trebui să instalaţi un încălzitor. Alimentarea cu apă către acest produs trebuie prevăzută cu un dispozitiv pentru controlul temperaturii în conformitate cu regulamentele locale. A= Supapă de amestec B= Alimentare apă caldă și rece C= Temperatură de ieșire dorită D= Supapă de izolare E= Încălzitor F= IIntrare apă rece Informații suplimentare Instalarea Nu utilizaţi material de etanşare atunci când fixaţi unitatea de perete. Asiguraţi-vă că sunt disponibile pentru racordare conexiunile electrice, ţevile de alimentare cu apă combinată şi racordurile de scurgere. Dispozitivele de întrerupere a alimentării cu apă şi electricitate trebuie să fie montate pentru oprirea alimentării înainte de instalare şi efectuarea activităţilor de service. Specificații electrice Tensiune de intrare/Frecvență: consultaţi plăcuţa cu valori nominale. Izolat prin siguranță corespunzătoare sau RCD, după caz. Curent 6,6 A. Specificaţie cablu: bifilar PVC + monofilar PVC (masă) Regulamentele electrice locale trebuie respectate la instalarea sau repararea produsului. Putere nominală: consultaţi plăcuţa cu valori nominale. Interval de temperatură de funcționare: 0° – 40 °C. Consum de energie în standby: mai puțin de 0,5 W. Altitudine maximă: 2.000 de metri. Funcționarea cu apă Debit apă: 4 l/min aerator montat normal. 1,9 l/m cu aerator de debit redus furnizat împreună cu produsul. Presiunea necesară a apei: 1-8 bari. Supapa izolată BSP de 1⁄2” este necesară pentru service. Asiguraţi-vă că a doua ţeavă de retur a apei calde este cât mai aproape posibil de supapa de amestec pentru a se reduce riscul de dezvoltare a bacteriei Legionella. Clătire automată Acest uscător de mâini este prevăzut cu un sistem fix de clătire automată ce se activează timp de 60 de secunde la 24 de ore de la ultima utilizare. Acesta ajută la reducerea stagnării apei în echipament și la prevenirea dezvoltării de bacterii în interior. Asigurați-vă că unitatea este întotdeauna instalată peste un bazin funcțional cu scurgere liberă și conectată. Curățenia sursei de alimentare cu apă și creșterea agenților patogeni În anumite țări există regulamente sau linii directoare care impun ca sistemele de alimentare cu apă cu temperaturi controlate (precum în cazul instalației uscătorului de mâini Airblade Wash+Dry de la Dyson) să fie curățate periodic pentru a reduce la minimum creșterea oricăror agenți patogeni. Pentru a vă permite să respectaţi aceste regulamente, uscătorul de mâini Airblade Wash+Dry de la Dyson a fost proiectat și testat astfel încât să reziste la metodele de curăţare internă, atât cu apă fierbinte de până la 95 °C, cât şi cu hipoclorit de sodiu cu o concentrație de 0,45 %. Consultați regulamentele specifice (pentru piața în cauză) și recomandările pentru sistemul de alimentare cu apă pentru informații privind regimurile de curățare pentru asigurarea curățeniei alimentării cu apă și minimizarea creșterii de agenți patogeni pentru țara dvs. La efectuarea curățării interne a uscătorului de mâini Airblade Wash+Dry de la Dyson, luați în considerare indicațiile de siguranță la utilizarea de apă fierbinte sau de substanțe chimice. Dyson nu va fi răspunzătoare pentru eventuale vătămări cauzate de acest proces. Testare abuzivă Robinetul a fost supus unei testări abuzive riguroase pentru a se asigura faptul că acesta poate rezista la forțe și impacturi semnificative ale unui mediu dintr-un spațiu comercial sau dintr-o toaletă publică.RO

Înșurubați manual colierul furtunului superior pe tija robinetului, consultați Fig. 3e. A= Furtun gri B= Tub de apă C= Cablul senzorului Fig. 4 Pregătirea pentru instalarea plăcii posterioare Îndepărtaţi unitatea motorului de pe plăcuța spate, apăsând dispozitivul de eliberare roşu din partea inferioară şi ridicând-o astfel cum este indicat în Fig. 4a. Depozitaţi unitatea motorului în siguranţă până când este necesară. Îndepărtaţi capacul conductei de apă şi capacul componentelor electrice de pe plăcuța spate folosind o șurubelniță Torx T15, consultați Fig. 4b e 4c. Depozitați-le în siguranță împreună cu elementele de fixare până când sunt necesare. Fig. 5 Montarea plăcuței posterioare și a furtunului Plăcuța spate poate fi poziţionată într-unul dintre cele trei moduri: vertical, la 90° în poziție orizontală la stânga sau la dreapta. Distanţa de la podea trebuie să fie de minim 100 mm, consultați Fig. 5a. Plăcuța spate trebuie să fie poziționată astfel încât furtunul să poată fi ușor fixat. NU așezați motorul în poziție inversă cu furtunul îndreptat în jos și nu îl așezați deasupra robinetului, consultați Fig. 5b. Marcați poziția plăcuței spate pe perete. Introducerea cablului Introducerea cablului se poate realiza fie de la bază, fie de pe perete direct în spatele unităţii, prin intermediul punctului posterior de introducere a cablului. Decideţi asupra unei variante înainte de a începe. Dacă se alege opţiunea de intrare a cablului prin bază, utilizaţi cleştele pentru a apuca cu atenţie panoul breşei premarcate de pe baza plăcuţei posterioare. Aliniaţi fără cute marginile secţiunii breşei, consultați Fig. 5c. Pătrunderea apei Racordul pentru apă este realizat pe partea stângă a plăcuței posterioare. Racordul pentru apă nu poate fi rotit la nivelul plăcuței spate, consultați Fig. 5d. Fig .6 Instalarea plăcuței posterioare Dacă introducerea cablului urmează să fie realizată direct în plăcuţa posterioară de pe perete, trageţi cablul electric înainte de a fixa plăcuţa posterioară pe perete. Fixaţi plăcuţa posterioară de perete cu ajutorul elementelor de fixare corespunzătoare, consultați Fig. 6. Nu utilizaţi şuruburi cu cap înecat. Fig. 7 Conectarea cablului senzorului Prindeţi furtunul gri în plăcuţa posterioară. Introduceţi cablul senzorului din furtun în conectorul de pe plăcuța posterioară astfel cum este indicat în Fig. 7. Verificaţi orientarea conectorului; cele două agăţătoare trebuie aliniate. Asiguraţi introducerea corectă a cablului în plăcuța posterioară. Fig. 1 Poziţionarea Poziţionaţi robinetul peste centrul chiuvetei, consultați Fig. 1. Realizaţi un orificiu cu diametrul de 35 mm prin suprafața de lucru, dacă este necesar. Fig. 2 Instalarea robinetului Glisați garnitura din cauciuc de 1 mm pe tija robinetului, consultați Fig. 2a. Introduceți tija robinetului şi tubul de apă ataşat şi cablul de comunicaţii prin orificiul din suprafaţa de lucru. Asiguraţi-vă că garnitura de cauciuc de 1 mm este situată sub robinet fiind așezată egal şi plat. Asiguraţi-vă că robinetul este în poziţia corectă deasupra chiuvetei. Glisaţi garnitura de cauciuc de 3,5 mm pe tija robinetului. Introduceți șuruburile în inelul de blocare din alamă și strângeți ferm pentru a le menține în poziție. Glisaţi şaiba de metal pe tija robinetului. Înşurubaţi piuliţa de blocare de alamă pe tija robinetului, lăsând un spațiu liber maxim 5 mm între şaiba de metal şi piuliţa de blocare de alamă. Strângeţi manual şuruburile prin piuliţa de blocare de alamă în şaiba de metal. A= Garnitură de cauciuc de 1 mm B= Tijă robinet C= Tub de apă D= Cablul senzorului E= Garnitură de 3,5 mm F= Șaibă de metal G= Piuliţa de blocare de alamă H= 2 x șuruburi Fig. 3 Montarea furtunului Glisaţi furtunul gri în sus peste tubul de apă şi cablul senzorului astfel cum este indicat în Fig. 3a. Treceţi tubul de apă prin orificiul de ieşire din stânga în canalul furtunului astfel cum este indicat în Fig. 3b. Utilizaţi cleştele pentru a trage uşor tubul de apă până la linia albă continuă astfel cum este indicat în Fig. 3c. Asiguraţi-vă că garnitura de pe tubul de apă se potriveşte strâns în canalul furtunului astfel încât să fie etanş, consultați Fig. 3b. Treceţi cablul senzorului prin orificiul de ieşire din dreapta, trăgând ușor în timpul trecerii acestuia, consultați Fig. 3b. NU utilizaţi cleşti, deoarece aceştia pot deteriora conexiunile electrice, consultaţi Fig. 3c. Asiguraţi-vă că garnitura de pe cablu se potriveşte strâns în canalul furtunului astfel încât să fie etanş, consultaţi Fig. 3d. Unsoarea siliconică poate fi utilizată pentru a ajuta la montaj. Pas cu pasRO

Fig. 8 Conectarea tubului de apă Tăiaţi tubul de apă la dimensiunea de la linia albă punctată astfel cum este indicat în Fig. 8a. Glisaţi clema furtunului (furnizată) pe tubul de apă, consultați Fig. 8b. Scoateţi cele 2 şuruburi cu fantă în cruce şi desprindeţi supapa cu solenoid de pe plăcuța posterioară, consultați Fig. 8b. Ataşaţi furtunul de apă la supapa cu solenoid, consultați Fig. 8c. Prindeţi supapa cu solenoid înapoi pe plăcuța posterioară şi fixaţi-o cu cele 2 şuruburi, consultați Fig. 8d. Strângeţi clema furtunului şi verificaţi poziţionarea corectă a cablului supapei cu solenoid în canalul de fixare. Fig. 9 Conectarea alimentării cu energie electrică Cablați alimentarea cu energie electrică la plăcuța posterioară folosind conductele de cabluri flexibile sau solide și elemente de fixare aprobate. Asigurați-vă că cablul de alimentare este suficient de lung pentru racordarea la blocul cu terminale montat în plăcuța posterioară. Treceți cablul în plăcuța posterioară și strângeți presetupa cablului. Reglați cablul la o lungime corespunzătoare și asigurați firele de tensiune și cele neutre în blocurile cu terminale corespunzătoare astfel cum este indicat în Fig. 9. Asigurați poziționarea corectă a cablurilor înainte de a continua. Fig. 10 Reasamblarea capacului componentelor electrice Fixați capacul componentelor electrice și asigurați cu cele 6 elemente de fixare furnizate, verificând că nu sunt prinse fire. Fig. 11 Conectarea alimentării cu apă combinate NOTĂ: asigurați-vă că alimentarea cu apă nu prezintă nicio urmă de reziduuri, pilituri de cupru etc. înainte de conectarea la plăcuța posterioară. În caz contrar, supapa cu solenoid poate fi deteriorată. Conectaţi alimentarea cu apă combinată izolată la plăcuța posterioară. Porniţi apa. Verificaţi să nu existe scurgeri la conducta principală de alimentare cu apă şi la racordul tubului de apă la robinet. De asemenea, verificați dacă sunt prezente scurgeri la nivelul conexiunii supapei cu solenoid. Fig. 12 Pornirea alimentării cu energie Porniți alimentarea cu energie a dispozitivului. CICLU DE CALIBRARE: După instalare, robinetul va trece printr-un ciclu de calibrare de 30 de secunde. Aşezaţi mâna sub senzorul de pe robinet pentru a activa debitul de apă Fig 12a. Verificați dacă sunt prezente scurgeri, astfel cum este indicat în Fig. 11. Fixaţi capacul conductei de apă pe plăcuța posterioară, folosind cele 2 elemente de fixare furnizate Fig 12b. Fig. 13 Asamblarea unității motorului Agățați motorul pe partea superioară a capacului componentelor electrice. Rotiţi-l în jos astfel încât să se fixeze pe poziţie printr-un clic, după cum este indicat. Apăsaţi până se fixează bine Fig. 13a. OPȚIONAL: Este furnizat un șurub pentru fixarea butonului de eliberare de culoare roșie și pentru prevenirea înlăturării nedorite a cupei cu motor. Testaţi funcţionarea corectă a unităţii. Fixarea unității motorului de plăcuţa spate (opţional). Pentru a îndepărta filtrul, utilizaţi uşor o şurubelniţă pentru a elibera agățătoarea de pe filtru după cum se prezintă în Fig. 13b. Fixaţi unitatea motorului de plăcuţa posterioară cu ajutorul şurubului de fixare furnizat, consultați Fig. 13c. Reconectați filtrul asigurând faptul că se fixează în poziție, consultați Fig. 13d.RO

Testați uscătorul de mâini pentru funcționare normală: – Așezați-vă mâinile sub partea centrală a robinetului, iar apa va curge automat cât timp mâinile rămân în aceeași poziție. – Așezați-vă mâinile de oricare parte a robinetului central pentru a activa uscătorul de mâini, creând straturi de aer pentru a usca apa de pe mâini. – Deplasați-vă lent mâinile înapoi și înainte prin aer. Rotiți-vă mâinile astfel încât spatele acestora și palmele să fie expuse la fluxul de aer. Uscătorul de mâini nu porneşte: – Verificaţi funcţionarea siguranţei/ întrerupătorului de circuit şi conectarea alimentării cu apă şi cu energie. – Asiguraţi îndepărtarea capacului de curăţare şi faptul că senzorii sunt curaţi şi fără obstacole. – Opriți şi porniți unitatea. Uscătorul de mâini porneşte şi se opreşte în mod neregulat: – Opriți şi porniți unitatea. – Verificați că nu este niciun dop în chiuvetă și înlăturați dopul dacă acesta este prezent. – Asiguraţi-vă că senzorii sunt curaţi. – Verificaţi conectarea sigură a cablului senzorului de la robinet. Uscătorul de mâini se oprește uneori în timpul utilizării: – Opriți şi porniți unitatea. – Asiguraţi-vă că senzorii sunt curaţi. – Verificaţi ca admisiile de aer să fie curate şi fără praf. Dacă admisiile de aer sunt prăfuite, pur şi simplu îndepărtaţi praful. – Asiguraţi-vă că admisiile de aer nu prezintă obstacole şi au suficient spaţiu liber. Timpul de uscare a crescut: – Inspectaţi admisiile de aer să nu prezinte praf şi îndepărtaţi. – Inspectaţi filtrul şi schimbaţi dacă este necesar. – Asiguraţi-vă că furtunul este bine fixat baza robinetului şi că nu sunt prezente scurgeri. Fluxul de aer este mai cald decât în mod obișnuit: – Inspectaţi admisiile de aer să nu prezinte praf şi îndepărtaţi. – Inspectaţi filtrul şi schimbaţi dacă este necesar. – Asiguraţi-vă că furtunul este fixat bine la baza robinetului şi că nu sunt prezente scurgeri. Fluxul de aer nu se mai oprește: – Verificați dacă există obiecte în chiuvetă și îndepărtați-le dacă este cazul. – Asiguraţi-vă că senzorii sunt curaţi şi că nu prezintă niciun obstacol. – Inspectaţi filtrul şi schimbaţi-l dacă este necesar. – Asiguraţi-vă că furtunul este bine fixat la baza robinetului şi că nu sunt prezente scurgeri. Nu există flux de aer: – Opriți şi porniți unitatea. – Verificaţi funcţionarea siguranţei/ întrerupătorului de circuit şi conectarea alimentării cu energie. – Asiguraţi-vă că senzorii sunt curaţi. – Asiguraţi-vă că furtunul de aer este bine fixat la baza robinetului şi că nu sunt prezente scurgeri. – Verificaţi conectarea sigură a cablului senzorului de la robinet. Apa curge continuu din robinet: – Asiguraţi-vă că senzorii sunt curaţi şi că nu prezintă niciun obstacol. Nu curge apă din robinet: – Asiguraţi-vă că alimentarea cu energie şi cu apă sunt pornite şi că supapa de izolare este deschisă. – Asiguraţi-vă că aeratorul nu prezintă reziduuri, îndepărtaţi şi curăţaţi/înlocuiţi dacă este necesar. Apa care curge din robinet este excesiv de caldă sau de rece: – Asigurați-vă că supapa de amestec este setată la temperatura dorită. Contactaţi Asistenţa pentru clienţi Dyson dacă aveţi nevoie de ajutor şi informaţii suplimentare sau accesaţi www.dyson.com DepanareTestarea instalațieiRU
