MANUAL DE UTILIZARE Airblade Wash+Dry WD06 DYSON

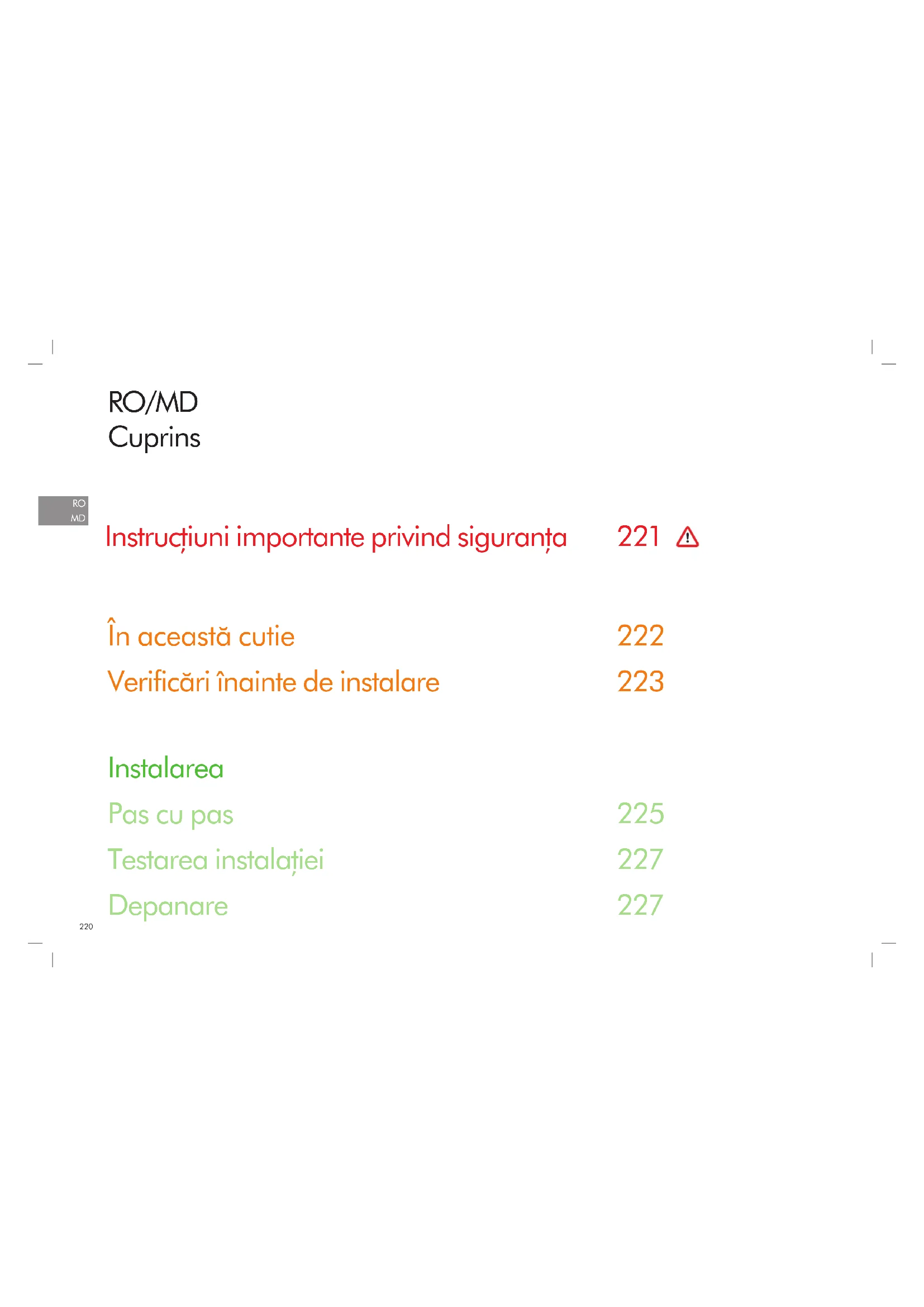

Instrucţiuni importante privind siguranţa În această cutie Verificări înainte de instalare Instalarea Pas cu pas Testarea instalației Depanare RO/MD Cuprins

• Asigurați-vă că alimentarea electrică corespunde cu cea indicată pe plăcuţa cu valori nominale.

• În cablajul fix trebuie încorporat un mijloc pentru deconectarea tuturor polilor, în conformitate cu reglementările locale de cablare.

• Conectaţi alimentarea cu electricitate cu ajutorul canalului adecvat şi al garniturilor electrice. Asiguraţi-vă că au lungime suficientă canalul şi cablurile pentru a se conecta la plăcuţa posterioară şi la blocul de borne. Canalul din metal rigid nu este adecvat pentru intrarea laterală. AVERTISMENT Aveţi grijă la despachetarea componentelor. Pot exista muchii/colţuri ascuţite care pot tăia sau produce vătămări. NU UTILIZAŢI ECHIPAMENTE DE SPĂLARE CU JET PENTRU CURĂŢAREA UNITĂȚII SAU LÂNGĂ UNITATE INSTRUCŢIUNI IMPORTANTE PRIVIND SIGURANŢARO

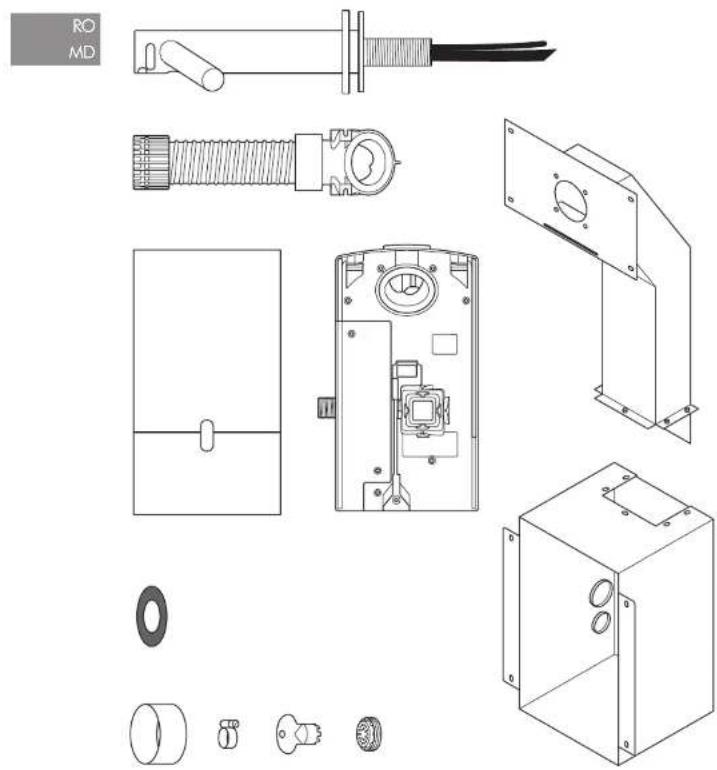

În această cutie Unelte necesare: Șurubelniţă cu cap în cruce mică Cheie imbus 4 mm Şurubelniţă dreaptă 7 mm Șurubelniță dreaptă 2,5 mm Șurubelniță Torx T15 Cheie Torx T30 Instrument pentru rotirea de piulițe 8 mm Instrumente pentru tăierea de gips-carton Ruletă și creion Mașină de găurit portabilă Burghiu potrivit Burghiu cu coroană 65 mm Clești de cablu Cuțit Cheie de piulițe reglabilă

Verificări înainte de instalare Fig. A Planificarea înainte de instalare Uscătorul de mâini Airblade Wash+Dry de la Dyson este conceput astfel încât unitatea motorului să fie situată în spatele unui perete pentru bolţuri, în interiorul unei carcase metalice furnizate împreună cu uscătorul de mâini Airblade Wash+Dry de la Dyson. Fig. A(i) Bolţurile verticale de perete trebuie să fie montate astfel încât să permită fixarea carcasei metalice între ele. Consultaţi Fig. A(i). – Unitatea este concepută numai pentru spaţii interioare, lipsite de umiditate. – Consultaţi codurile şi regulamentele de accesibilitate locale şi naţionale pentru liniile directoare de instalare relevante. Conformitatea şi conformarea reprezintă responsabilitatea instalatorului. Asigurați- vă că unitatea este instalată în conformitate cu toate codurile și/sau regulamentele din domeniul construcțiilor. – În cablajul fix trebuie încorporat un mijloc pentru deconectarea tuturor polilor, în conformitate cu regulamentele locale de cablare. – Izolaţi alimentarea cu energie și alimentarea cu apă înainte de instalare sau de service. – Asiguraţi-vă că în spatele zonei de perforare/montare nu sunt amplasate direct instalaţii (de gaz, apă, aer) sau cabluri electrice, fire ori reţele de conducte. – Dyson recomandă utilizarea îmbrăcămintei, ochelarilor şi materialelor de protecţie în timpul instalării/executării de reparaţii, în funcţie de necesităţi. – Acest aparat este conceput pentru a fi conectat permanent la rețeaua de apă. Utilizarea în zone de preparare a mâncării Pentru mediile de preparare a mâncării este necesară o instalare specială, care trebuie să cuprindă complet unitatea motorului și furtunul într-o carcasă curățabilă- sau în care unitatea motorului să fie pe partea opusă a unui perete, în care să existe spațiu suficient pentru curățarea dedesubt (dacă este cazul) și în care unitatea să fie la cel puțin 2,5 metri față de alimente neacoperite sau față de suprafețe de contact cu alimente neacoperite. Consultaţi ghidul de recomandări pentru chiuvete pe www.dyson.com înainte de instalare. – Poziţionarea corectă a bolţurilor de perete, suprafeţei de pe perete, suprafeţei de lucru şi bazinului este esenţială pentru o instalare de succes, astfel cum este indicat în Fig. A(ii). – Măsurătoarea principală este de la centrul robinetului până la podea. Distanţa recomandată este de aproximativ 955 mm, dar aceasta va fi diferită în funcţie de înălţimea chiuvetei, consultaţi şablonul (partea a 2-a). – Numai pentru modelul wall: Permiteţi un spaţiu suficient de acces pentru instalare şi efectuarea activităților de service. Consultați Fig A (ii). – Dacă urmează să se monteze o serie de unităţi una lângă alta de-a lungul unui perete, poate fi necesară planificare suplimentară. Fig. B Linii directoare privind specificațiile chiuvetei Folosind o metodă de testare concepută special, inginerii Dyson au testat o gamă largă de chiuvete pentru a evalua compatibilitatea acestora cu uscătorul de mâini Airblade Wash+Dry de la Dyson. Pentru chiuvete recomandate, utilizați ghidul nostru de pe www.dyson.com. Chiuvetele din porțelan sau din metal șlefuit sunt ideale. Chiuvetele cu suprafețe foarte șlefuite trebuie evitate, de ex. crom reflectorizant. Pentru dimensiunile minime ale chiuvetei, consultaţi Fig. B. Fig. C/D/E Montarea robinetului Distanţa de la partea de sus a chiuvetei până la centrul robinetului trebuie să fie de minimum 100 mm și maximum 155 mm. Fig. C. Trebuie să existe minimum 290 mm de la centrul robinetului și până la un perete lateral. Când sunt instalate mai multe robinete unul lângă celălalt, centrele robinetelor trebuie să fie la cel puțin 580 mm distanță unele față de celelalte. Acest lucru permite spațiu suficient pentru montarea unității motorului, precum și spațiu lateral suficient pentru utilizatori. Fig. D. Nu plasaţi senzorul de apă orientat în jos al robinetului pe o suprafaţă reflectorizantă, precum gaura de scurgere. Fig. E. Fig. F Săpunul și poziționarea dozatorului de săpun Pentru cea mai bună experiență de utilizator, Dyson recomandă utilizarea de săpunuri de tip gel. Zona de detectare prin infraroșii pentru activarea aerului se extinde de-a lungul fiecărei ramuri de robinet. Pentru a preveni activarea accidentală, este important să luați în considerare traseul mâinii utilizatorului către dozatorul de săpun. Dozatorul trebuie situat la cel puțin 60 mm în afara lățimii robinetului, astfel încât utilizatorul să deplaseze mâna în jurul ramurii. De asemenea, trebuie situat la cel puțin 60 mm deasupra ramurilor, astfel încât senzorii să nu fie activați. Rețineți faptul că utilizatorul poate întinde mâna diagonal către săpun, așadar această cale nu trebuie să treacă prin zona de detectare. Fig. G/H Scurgerea apei Din cauza proximităţii fluxului de aer la viteză mare şi a apei, există posibilitatea ca o cantitate mică de apă şi săpun să ajungă în afara chiuvetei. Pentru a diminua acest efect, recomandăm respectarea indicaţiilor de mai jos.RO

Profilul bazei Un profil plat al bazei va rezulta în scurgere deficitară, lucru care va duce la niveluri mari de stropire. Pentru a îmbunătăți scurgerea, evitați chiuvetele cu o bază plată cu o concentrare deosebită asupra zonei imediate din jurul găurii de scurgere, pe orază de minimum 60 mm. Fig. G. Un unghi de cel puțin 6° al rampei de la marginea gurii de scurgere a chiuvetei va rezulta într-o scurgere bună, lucru care va reduce nivelurile de stropire (rază de cel puțin 60 mm). Fig. H. Fig. I/J/K Tranziția de la bază la peretele din spate și din față Tranziția de la bază la peretele din spate și din față trebuie, de asemenea, luată în considerare. Peretele din spate trebuie să fie cât mai aproape de un unghi de 90° și la o rază cât mai ascuțită este posibil Fig. I. O formă curbată are șanse mai mari de a crește stropirea Fig. J în vreme ce tranziția prin pantă către peretele din spate și din față trebuie evitate Fig. K. Fig. L Gaura de scurgere Găurile de scurgere cu deschizătura cea mai mare sunt recomandate, pe când cele de tip grilaj sau perforate trebuie evitate, deoarece restricționează scurgerea apei cu săpun (spumei de săpun). Nu utilizați dopuri în găurile de scurgere din chiuvete. Fig. M Controlul temperaturii apei În cazul în care conectați alimentare cu apă rece și apă caldă, va trebui să instalați o supapă corespunzătoare de amestec. În cazul în care conectaţi numai la alimentarea cu apă rece, va trebui să instalaţi un încălzitor. Alimentarea cu apă către acest produs trebuie prevăzută cu un dispozitiv pentru controlul temperaturii în conformitate cu regulamentele locale. A= Supapă de amestec B= Alimentare apă caldă și rece C= Temperatură de ieșire dorită D= Supapă de izolare E= Încălzitor F= IIntrare apă rece Fig. N Instalarea Unitatea principală trebuie montată pe un perete vertical plan, capabil să suporte întreaga greutate a unităţii. Unul dintre bolţurile orizontale de perete trebuie montat a) astfel încât să susţină masa principală a conductei metalice și a unității, respectiv b) astfel încât să fie în poziția corectă pentru tija robinetului. Unitatea trebuie să fie instalată cu canalul, capacul de canal şi incinta metalică furnizate. Nu utilizaţi material de etanşare atunci când fixaţi unitatea de perete. Asiguraţi-vă că sunt disponibile pentru racordare conexiunile electrice, ţevile de alimentare cu apă combinată şi racordurile de scurgere. Dispozitivele de întrerupere a alimentării cu apă şi electricitate trebuie să fie montate pentru oprirea alimentării înainte de instalare şi efectuarea activităţilor de service. Specificații electrice Tensiune de intrare/Frecvență: consultaţi plăcuţa cu valori nominale. Izolat prin siguranță corespunzătoare sau RCD, după caz. Curent 6,6 A. Specificaţie cablu: bifilar PVC + monofilar PVC (masă) Regulamentele electrice locale trebuie respectate la instalarea sau repararea produsului. Putere nominală: consultaţi plăcuţa cu valori nominale. Interval de temperatură de funcționare: 0° – 40 °C. Consum de energie în standby: mai puțin de 0,5 W. Altitudine maximă: 2.000 de metri. Funcționarea cu apă Debit apă: 4 l/min aerator montat normal. 1,9 l/m cu aerator de debit redus furnizat împreună cu produsul. Presiunea necesară a apei: 1-8 bari. Supapa izolată BSP de 1⁄2” este necesară pentru service. Asiguraţi-vă că a doua ţeavă de retur a apei calde este cât mai aproape posibil de supapa de amestec pentru a se reduce riscul de dezvoltare a bacteriei Legionella. Curățenia sursei de alimentare cu apă și creșterea agenților patogeni În anumite țări există regulamente sau linii directoare care impun ca sistemele de alimentare cu apă cu temperaturi controlate (precum în cazul instalației uscătorului de mâini Airblade Wash+Dry de la Dyson) să fie curățate periodic pentru a reduce la minimum creșterea oricăror agenți patogeni. Pentru a vă permite să respectaţi aceste regulamente, uscătorul de mâini Airblade Wash+Dry de la Dyson a fost proiectat și testat astfel încât să reziste la metodele de curăţare internă, atât cu apă fierbinte de până la 95 °C, cât şi cu hipoclorit de sodiu cu o concentrație de 0,45

Consultați regulamentele specifice (pentru piața în cauză) și recomandările pentru sistemul de alimentare cu apă pentru informații privind regimurile de curățare pentru asigurarea curățeniei alimentării cu apă și minimizarea creșterii de agenți patogeni pentru țara dvs. La efectuarea curățării interne a uscătorului de mâini Airblade Wash+Dry de la Dyson, luați în considerare indicațiile de siguranță la utilizarea de apă fierbinte sau de substanțe chimice. Dyson nu va fi răspunzătoare pentru eventuale vătămări cauzate de acest proces. Testare abuzivă Robinetul a fost supus unei testări abuzive riguroase pentru a se asigura faptul că acesta poate rezista la forțe și impacturi semnificative ale unui mediu dintr-un spațiu comercial sau dintr-o toaletă publică.RO

Marcați centrul orificiului de montare a robinetului pe placa din rigips folosind dimensiunile măsurate. Utilizaţi acest marcaj pentru a poziţiona şablonul pe placa din rigips. Tăiaţi şi executaţi orificii pentru tija robinetului, orificii pentru fixarea tijei, orificiul de acces şi orificiile pentru fixarea panoului de acces astfel cum este indicat peşablon (partea a 2-a). Aliniați orificiile din placa de rigips cu orificiile de pe carcasă și conducte și fixați placa din rigips la bolțurile de perete folosind elementele de fixare corespunzătoare. Montați chiuveta și suprafața de lucru după caz. Curățați și eliminați praful și reziduurile din interiorul carcasei. Curățați și eliminați praful și reziduurile din interiorul carcasei. Fig .6 Pregătirea pentru instalarea plăcii posterioare Îndepărtaţi unitatea motorului de pe placa posterioară, apăsând dispozitivul de eliberare roşu din partea inferioară şi ridicând-o astfel cum este indicat în Fig. 6a. Depozitaţi unitatea motorului în siguranţă până când este necesară. Îndepărtaţi capacul conductei de apă şi capacul componentelor electrice de pe placa posterioară astfel cum este indicat în Fig. 6b și 6c. Depozitați-le în siguranță împreună cu elementele de fixare până când sunt necesare. Fig. 7 Montarea plăcuței posterioare și a furtunului Fixaţi placa posterioară pe bolţurile de metal din interiorul carcasei şi asiguraţi-o cu ajutorul celor 4 piuliţe M5 şi cu şaibele furnizate astfel cum este indicat în Fig. 7. Fig. 8 Montarea furtunului Deșurubați placa de acoperire de la tija robinetului. Glisaţi garnitura de cauciuc peste tubul de apă şi cablul senzorului, pe tija robinetului astfel cum este indicat în Fig. 8a. Glisaţi furtunul gri în sus peste tubul de apă şi cablul senzorului astfel cum este indicat în Fig. 8b. Treceţi tubul de apă prin orificiul de ieşire din stânga în canalul furtunului astfel cum este indicat în Fig. 8c. Utilizaţi cleştele pentru a trage uşor tubul de apă până la linia albă continuă Fig. 8d. Asiguraţi-vă că garnitura de pe tubul de apă se potriveşte strâns în canalul furtunului astfel încât să fie etanş Fig. 8e. Treceţi cablul senzorului prin orificiul de ieşire din dreapta astfel cum este indicat în Fig. 8c. NU utilizaţi cleşti, deoarece aceştia pot deteriora conexiunile electrice, consultaţi Fig. 8d. Asiguraţi-vă că garnitura de pe cablu se potriveşte strâns în canalul furtunului astfel încât să fie etanș Fig. 8e. Înşurubaţi colierul furtunului superior pe tija robinetului astfel încât să fie strânsă cu mâna Fig. 8f. Fig. 1/2 Asamblarea carcasei Asamblaţi carcasa metalică şi conductele aşa cum se prezintă în Fig. 1 folosind cele 5 şuruburi cu cap hexagonal şi şaibele furnizate. Montaţi bolţurile de perete asigurând un spaţiu suficient pentru fixarea carcasei metalice şi a conductelor astfel cum este prezentat în Fig. 2. Măsurătoarea principală este de la centrul robinetului până la podea. Distanţa recomandată este de aproximativ 955 mm, dar aceasta va fi diferită în funcţie de înălţimea chiuvetei, consultaţi şablonul (partea a 2-a). Fig. 3 Montarea carcasei Fixaţi carcasa şi conductele în bolţurile de perete şi marcaţi poziția celor 8 orificii pentru şuruburi pe bolţurile de perete folosind orificiile de fixare din carcasă şi conducte ca element de ghidare. Aveţi grijă să împingeţi carcasa pe bolţul superior orizontal pentru a stabili înălţimea corectă a robinetului şi verificaţi să fie la nivel, consultaţi Fig. 3. Scoateţi carcasa şi conductele şi executaţi 8 orificii de fixare pentru cele 8 şuruburi pentru lemn M5, folosind un burghiu corespunzător. Fig. 3. ATENŢIE: Nu utilizaţi carcasa și conductele ca ghid atunci când realizaţi orificiile. Fixaţi carcasa şi conductele în bolţurile de perete utilizând cele 8 şuruburi cu cap înecat furnizate. Fig. 3. Fig. 4 Instalarea alimentării cu energie, alimentării cu apă și a împământării AVERTISMENT: Pericol de electrocutare! Asigurați-vă că sursa de alimentare cu energie este oprită înainte de a continua. NOTĂ: Carcasa trebuie împământată. Realizaţi un mic orificiu în garnitura inferioară şi treceţi cablul de alimentare electrică prin acesta astfel cum este indicat. Utilizaţi canalul şi garniturile electrice adecvate. Realizaţi un mic orificiu în garnitura superioară şi treceţi alimentarea cu apă combinată prin acesta astfel cum este indicat. Trebuie utilizată un canal flexibilă pentru cabluri cu o conexiune ½” BSP. Conectați cablul de împământare la unul dintre bolțurile M5 din partea de sus a carcasei, respectând liniile directoare/regulamentele electrice locale A= Apă B= Electricitate Fig. 5 Montarea plăcii de rigips Măsurați poziția orificiului de montare a robinetului dintr-un punct de referință orizontal și vertical corespunzător. Pas cu pasRO

A= Garnitură de cauciuc B= Tub de apă C= Cablul senzorului D= Furtun gri Fig. 9 Fixarea robinetului Treceţi furtunul prin gaura din placa de rigips şi racordaţi-l la conducta din metal. Garnitura de cauciuc se montează între tija robinetului şi perete Fig. 9a. Fixați robinetul pe peretele plăcii din rigips, aliniind orificiile de montare și asigurându-vă că robinetul este plat pe garnitura de cauciuc și perete Fig. 9b. Ataşaţi robinetul la conductele din spatele plăcii din rigips folosind cele 4 şuruburi M5 CSK furnizate astfel cum este indicat în Fig. 9b, asigurându-vă că robinetul este nivelat înainte de a strânge complet şuruburile. Înșurubați placa de acoperire peste placa de montare a robinetului și strângeți cu mâna. Fig. 9c. A= Garnitură de cauciuc B= Furtun gri C= Tija robinetului D= Placă de acoperire Fig. 10 Conectarea robinetului Prindeţi furtunul gri în plăcuţa posterioară. Introduceţi cablul senzorului din furtun în conectorul de pe placa spate astfel cum este indicat în Fig. 10. Verificaţi orientarea conectorului; cele două agăţătoare trebuie să fie aliniate. Asiguraţi introducerea corectă a cablului în placa spate. Fig. 11 Conectarea tubului de apă Tăiaţi tubul de apă la dimensiunea de la linia albă punctată astfel cum este indicat în Fig. 11a. Glisaţi clema furtunului (furnizată) pe tubul de apă Fig. 11b. Scoateţi cele 2 şuruburi cu fantă în cruce şi desprindeţi supapa cu solenoid de pe plăcuța spate Fig. 11b. Ataşaţi furtunul de apă la supapa cu solenoid Fig. 11c. Prindeţi supapa cu solenoid înapoi pe placa spate şi fixaţi-o cu cele 2 şuruburi Fig. 11d. Strângeţi clema furtunului şi verificaţi poziţionarea corectă a cablului supapei cu solenoid în canalul de fixare. Fig. 12 Conectarea alimentării cu energie electrică Cablați alimentarea cu energie electrică la plăcuța posterioară folosind conductele de cabluri flexibile sau solide și elemente de fixare aprobate. Asigurați-vă că cablul de alimentare este suficient de lung pentru racordarea la blocul cu terminale montat în plăcuța posterioară. Treceți cablul în plăcuța posterioară și strângeți presetupa cablului. Reglați cablul la o lungime corespunzătoare și asigurați firele de tensiune și cele neutre în blocurile cu terminale corespunzătoare astfel cum este indicat în Fig. 12. Asigurați poziționarea corectă a cablurilor înainte de a continua. Fig. 13 Reasamblarea capacului componentelor electrice Fixați capacul componentelor electrice și asigurați cu cele 6 elemente de fixare furnizate, verificând că nu sunt prinse fire. Fig. 14 Conectarea alimentării cu apă combinate NOTĂ: asigurați-vă că alimentarea cu apă nu prezintă nicio urmă de reziduuri, pilituri de cupru etc. înainte de conectarea la plăcuța posterioară. În caz contrar, supapa cu solenoid poate fi deteriorată. Conectaţi alimentarea cu apă combinată izolată la plăcuța posterioară. Porniţi apa. Verificaţi să nu existe scurgeri la conducta principală de alimentare cu apă şi la racordul tubului de apă la robinet. De asemenea, verificați dacă sunt prezente scurgeri la nivelul conexiunii supapei cu solenoid. Fig. 15 Pornirea alimentării cu energie Porniți alimentarea cu energie a dispozitivului. CICLU DE CALIBRARE: După instalare, robinetul va trece printr-un ciclu de calibrare de 30 de secunde. Aşezaţi mâna sub senzorul de pe robinet pentru a activa debitul de apă. Verificaţi să nu existe scurgeri Fig. 14. Fixaţi capacul conductei de apă pe plăcuța posterioară, folosind cele 2 elemente de fixare furnizate. Fig. 16 Asamblarea unității motorului Agățați motorul pe partea superioară a capacului componentelor electrice. Rotiţi-l în jos astfel încât să se fixeze pe poziţie printr-un clic, după cum este indicat. Apăsaţi până se fixează bine. OPȚIONAL: Este furnizat un șurub pentru fixarea butonului de eliberare de culoare roșie și pentru prevenirea înlăturării nedorite a cupei cu motor. Testaţi funcţionarea corectă a unităţii. Fig. 17 Montarea panoului de acces Fixaţi panoul de acces pe placa de rigips utilizând cele 4 şuruburi M6.RO

Testați uscătorul de mâini pentru funcționare normală: – Așezați-vă mâinile sub partea centrală a robinetului, iar apa va curge automat cât timp mâinile rămân în aceeași poziție. – Așezați-vă mâinile de oricare parte a robinetului central pentru a activa uscătorul de mâini, creând straturi de aer pentru a usca apa de pe mâini. – Deplasați-vă lent mâinile înapoi și înainte prin aer. Rotiți-vă mâinile astfel încât spatele acestora și palmele să fie expuse la fluxul de aer. Clătire automată Acest uscător de mâini este prevăzut cu un sistem fix de clătire automată ce se activează timp de 60 de secunde la 24 de ore de la ultima utilizare. Acesta ajută la reducerea stagnării apei în echipament și la prevenirea dezvoltării de bacterii în interior. Asigurați-vă că unitatea este întotdeauna instalată peste un bazin funcțional cu scurgere liberă și conectată. Uscătorul de mâini nu porneşte: – Verificaţi funcţionarea siguranţei/ întrerupătorului de circuit şi conectarea alimentării cu apă şi cu energie. – Asiguraţi îndepărtarea capacului de curăţare şi faptul că senzorii sunt curaţi şi fără obstacole. – Opriți şi porniți unitatea. Uscătorul de mâini porneşte şi se opreşte în mod neregulat: – Opriți şi porniți unitatea. – Verificați că nu este niciun dop în chiuvetă și înlăturați dopul dacă acesta este prezent. – Asiguraţi-vă că senzorii sunt curaţi. – Verificaţi conectarea sigură a cablului senzorului de la robinet. Uscătorul de mâini se oprește uneori în timpul utilizării: – Opriți şi porniți unitatea. – Asiguraţi-vă că senzorii sunt curaţi. – Verificaţi ca admisiile de aer să fie curate şi fără praf. Dacă admisiile de aer sunt prăfuite, pur şi simplu îndepărtaţi praful. – Asiguraţi-vă că admisiile de aer nu prezintă obstacole şi au suficient spaţiu liber. Timpul de uscare a crescut: – Inspectaţi admisiile de aer să nu prezinte praf şi îndepărtaţi. – Inspectaţi filtrul şi schimbaţi dacă este necesar. – Asiguraţi-vă că furtunul este bine fixat baza robinetului şi că nu sunt prezente scurgeri. Fluxul de aer este mai cald decât în mod obișnuit: – Inspectaţi admisiile de aer să nu prezinte praf şi îndepărtaţi. – Inspectaţi filtrul şi schimbaţi dacă este necesar. – Asiguraţi-vă că furtunul este fixat bine la baza robinetului şi că nu sunt prezente scurgeri. Fluxul de aer nu se mai oprește: – Verificați dacă există obiecte în chiuvetă și îndepărtați-le dacă este cazul. – Asiguraţi-vă că senzorii sunt curaţi şi că nu prezintă niciun obstacol. – Inspectaţi filtrul şi schimbaţi-l dacă este necesar. – Asiguraţi-vă că furtunul este bine fixat la baza robinetului şi că nu sunt prezente scurgeri. Nu există flux de aer: – Opriți şi porniți unitatea. – Verificaţi funcţionarea siguranţei/ întrerupătorului de circuit şi conectarea alimentării cu energie. – Asiguraţi-vă că senzorii sunt curaţi. – Asiguraţi-vă că furtunul de aer este bine fixat la baza robinetului şi că nu sunt prezente scurgeri. – Verificaţi conectarea sigură a cablului senzorului de la robinet. Apa curge continuu din robinet: – Asiguraţi-vă că senzorii sunt curaţi şi că nu prezintă niciun obstacol. Nu curge apă din robinet: – Asiguraţi-vă că alimentarea cu energie şi cu apă sunt pornite şi că supapa de izolare este deschisă. – Asiguraţi-vă că aeratorul nu prezintă reziduuri, îndepărtaţi şi curăţaţi/înlocuiţi dacă este necesar. Apa care curge din robinet este excesiv de caldă sau de rece: – Asigurați-vă că supapa de amestec este setată la temperatura dorită. Contactaţi Asistenţa pentru clienţi Dyson dacă aveţi nevoie de ajutor şi informaţii suplimentare sau accesaţi www.dyson.com DepanareTestarea instalațieiRU

Numărul de serie poate fi găsit în colţul din dreapta jos al plăcuţei posterioare, pe o fişă de înregistrare din cutie şi de asemenea pe o etichetă mare cu informaţii care poate fi găsită în jurul robinetului în momentul scoaterii din ambalaj a unităţii. ATENŢIE Uscătorul de mâini trebuie să fie montat în spaţii interioare. Domeniul de temperatură ambiantă de operare: de la 0 °C (32 °F) până la 40 °C (104 °F). Pentru a reduce riscul de incendiu sau de electrocutare, nu expuneţi mecanismele/componentele interne ale acestei unităţi la umezeală. RO/MD

1. Această unitate nu este destinată utilizării de către persoane (inclusiv copii)

cu capacităţi fizice, senzoriale sau mentale reduse sau lipsite de experienţă şi de cunoştinţe, cu excepţia cazurilor în care acestea au fost supravegheate sau instruite cu privire la utilizarea unităţii de către o persoană responsabilă pentru siguranţa lor.

2. Nu permiteţi utilizarea unităţii în alte scopuri decât cele de a spăla şi de a usca

mâinile. Utilizaţi această unitate numai în modul prevăzut de producător. Dacă aveţi întrebări, contactați producătorul.

3. Înainte de a efectua operaţiunile de service, întrerupeţi alimentarea electrică

de la tabloul electric. Asiguraţi-vă că întrerupătorul este blocat pentru a preveni pornirea accidentală a alimentării electrice. Dacă întrerupătorul nu poate fi blocat, prindeţi un dispozitiv de avertizare vizibil, de exemplu o etichetă, pe tabloul electric. Copiii trebuie să fie ţinuţi sub supraveghere pentru a vă asigura că nu se joacă cu unitatea. NU UTILIZAŢI PENTRU CURĂŢARE ECHIPAMENTE DE SPĂLARE CU PRESIUNE PE UNITATE SAU ÎN APROPIEREA ACESTEIA. AVERTISMENT PENTRU A REDUCE RISCUL DE INCENDIU SAU DE ELECTROCUTARE, NU UTILIZAŢI ACEASTĂ UNITATE ÎMPREUNĂ CU ORICE TIP DE DISPOZITIV DE CONTROL AL VITEZEI CU SEMICONDUCTOARE. TOATE LUCRĂRILE DE INSTALAŢII ŞI DE REPARAŢII (INSTALAŢII DE APĂ, DE CANAL ŞI ELECTRICE) TREBUIE EFECTUATE DE CĂTRE O PERSOANĂ CALIFICATĂ SAU DE CĂTRE UN INGINER DE SERVICE DYSON ÎN CONFORMITATE CU CODURILE SAU REGULAMENTELE LOCALE CURENTE. VĂ MULŢUMIM CĂ AŢI ALES SĂ ACHIZIŢIONAŢI UN USCĂTOR DE MÂINI

Garanţia uscătorului dvs. de mâini este de 5 ani de la data achiziţiei, conform clauzelor garanţiei limitate. Înregistraţi-vă acum garanţia la www.dyson.com. Dacă aveţi întrebări privind uscătorul dvs. de mâini, apelaţi Linia de asistenţă Dyson, furnizând numărul de serie şi detalii privind locul şi momentul achiziţionării unităţii. Consemnaţi numărul de serie aici pentru consultări ulterioare. Această ilustraţie este furnizată în scopuri pur exemplificative. În ambalajul uscătorului de mâini se găseşte un ghid de instalare cuprinzător. Acesta conţine informaţii detaliate privind instalarea corectă a unităţii, care TREBUIE să fie respectate întru totul, inclusiv cele privind dirijarea cablurilor electrice. Daunele cauzate de instalarea incorectă nu sunt acoperite de garanţie. Se recomandă montarea unui filtru în linie pentru a preveni deteriorările care pot afecta garanția dvs.

AVERTISMENT Acest produs nu trebuie utilizat în chiuvete prevăzute cu dop. Înainte de a da drumul la apă, asiguraţi-vă că orificiul de scurgere nu este astupat şi că apa se poate scurge liber.

Aşezaţi-vă mâinile sub uscătorul de mâini Dyson, iar acesta va porni automat, creând planuri de aer pentru a vă îndepărta apa de pe mâini. Pentru rezultate optime de uscare:

• Țineți mâinile întinse și paralele cu suprafața aparatului, la aproximativ 5 mm de marginile aparatului, trecându-vă mâinile prin fluxul de aer de la încheieturi și până la vârful degetelor.

• Mișcați ușor mâinile prin fluxul de aer, menținând o viteză constantă, aprox. 2,5 secunde pe fiecare parte și alternați de fiecare dată între palmă și dosul palmei.

• Țineți mâinile întinse, cu toate degetele lipite, pentru a vă asigura că toată suprafața mâinilor trece prin fluxul de aer.

AVERTISMENT: PERICOL DE ELECTROCUTARE! Problemă Măsură Uscătorul de mâini nu porneşte. Verificaţi funcţionarea siguranţei/ întrerupătorului de circuit şi conectarea alimentării cu apă şi cu energie. Operaţiunea trebuie să fie efectuată de un electrician calificat. Asiguraţi îndepărtarea capacului de curăţare şi faptul că senzorii sunt curaţi şi fără obstrucţii. Dacă există o metodă sigură de pornire, porniţi şi opriţi unitatea. Dacă această metodă sigură nu este disponibilă, operaţiunea trebuie efectuată de un electrician calificat. NOTĂ: Asigurați-vă că alimentarea cu apă a fost complet curățată de reziduuri, pilitură de cupru etc. înainte de conectarea la placa din spate. În caz contrar supapa cu solenoid se va deteriora. Instrucţiunile din acest manual şi din ghidul de instalare trebuie să fie respectate întru totul; în caz contrar, rezultatul va fi o funcţionare incorectă, daune materiale şi/sau răniri. Se recomandă prevederea acestui produs cu o supapă de izolare în timpul instalării. Dyson nu îşi asumă răspunderea pentru nicio daună materială sau răniri, respectiv pentru nicio pierdere de afaceri sau venit, dacă dumneavoastră, personalul dumneavoastră, instalatorul sau inginerii de service nu aţi respectat instrucţiunile din acest manual şi din ghidul de instalare. Uscătorul de mâini porneşte şi se opreşte în mod neregulat. Asiguraţi-vă că senzorii sunt curaţi şi nu prezintă obstrucţii. Verificaţi conectarea sigură a cablului senzorului de la robinet. Operaţiunea trebuie să fie efectuată de un electrician calificat. Uscătorul de mâini se opreşte uneori atunci când este în uz, dar îşi reia funcţionarea după o perioadă de timp. Verificaţi ca admisia de aer să fie curată şi fără praf. Îndepărtaţi praful din admisia de aer. Asiguraţi-vă că admisia de aer nu este blocată şi are suficient spaţiu liber (consultaţi instrucţiunile de instalare). Timpul de uscare al uscătorului de mâini a crescut. Controlaţi dacă admisia de aer prezintă praf şi îndepărtaţi praful. Inspectaţi filtrul şi înlocuiţi-l dacă este necesar. Asiguraţi-vă că furtunul este ataşat fix la baza robinetului şi că nu sunt prezente scurgeri. Operaţiunea trebuie să fie efectuată de un electrician calificat. Aerul iese continuu din uscătorul de mâini. Asiguraţi-vă că senzorii sunt curaţi şi nu prezintă obstrucţii. Nu iese aer din uscătorul de mâini. Verificaţi funcţionarea siguranţei/ întrerupătorului de circuit şi conectarea alimentării cu apă şi cu energie. Operaţiunea trebuie să fie efectuată de un electrician calificat. Asiguraţi-vă că furtunul de aer este ataşat fix la baza robinetului şi că nu sunt prezente scurgeri. Operaţiunea trebuie să fie efectuată de un electrician calificat. Verificaţi conectarea sigură a cablului senzorului de la robinet. Operaţiunea trebuie să fie efectuată de un electrician calificat. ROBINET Problemă Măsură Apa curge continuu din robinet. Asiguraţi-vă că senzorii sunt curaţi şi nu prezintă obstrucţii. Nu curge apă din robinet. Asiguraţi-vă că alimentarea cu energie şi cea cu apă sunt pornite şi că supapa de izolare este deschisă. Operaţiunea trebuie să fie efectuată de un electrician calificat. Asiguraţi-vă că aeratorul nu prezintă reziduuri, îndepărtaţi şi curăţaţi/înlocuiţi dacă este necesar. Apa care curge din robinet este excesiv de caldă sau de rece. Apelaţi Linia de asistenţă Dyson.

Dacă aveţi întrebări suplimentare, apelaţi Linia de asistenţă Dyson. UTILIZAREA ÎN ZONE DE PREPARARE A MÂNCĂRII Pentru mediile de preparare a mâncării este necesară o instalare specială, care trebuie să cuprindă complet unitatea motorului și furtunul într-o carcasă curățabilă- sau în care unitatea motorului să fie pe partea opusă a unui perete, în care să existe spațiu suficient pentru curățarea dedesubt (dacă este cazul) și în care unitatea să fie la cel puțin 2,5 metri față de alimente neacoperite sau față de suprafețe de contact cu alimente neacoperite. CURĂŢAREA Uscătorul de mâini trebuie să fie curăţat zilnic. Ștergeți senzorii folosind o cârpă moale și o substanță de curățare neabrazivă, apoi poziționați capacul de curățare peste senzori pentru a preveni activarea aerului și apei. Curățați toate suprafețele robinetului, chiuveta, oglinda și orice pereți sau suprafețe de lucru. La finalizare, NU UITAȚI să scoateți capacul de curățare. Curățați PERIODIC orificiile de aer de la baza unității motorului (sub chiuvetă). Asiguraţi-vă că gaura de scurgere din chiuveta dvs. nu prezintă niciun obstacol şi că apa poate curge liber.

INFORMAȚII IMPORTANTE

A nu se spăla sub presiune. Toate substanţele chimice de curăţare trebuie să fie utilizate exact conform instrucţiunilor producătorului (inclusiv cele privind diluarea adecvată). Dacă o substanță chimică de curăţare este lăsată prea mult timp pe aparat, se va forma o peliculă. Acest fenomen poate reduce eficienţa și poate deteriora match source. Toate substanţele chimice prevăzute pentru utilizare trebuie să fie mai întâi testate pe un loc mai puţin vizibil pentru a stabili dacă sunt adecvate. Aveți grijă să nu permiteți ca fluide dăunătoare (altele decât substanțele chimice de curățare) să intre în contact cu produsul, mai ales uleiurile şi produsele pe bază de alcool.

ÎNDRUMĂRI PRIVIND APA

Acest uscător de mâini are o certificare IP35. Utilizarea aparatelor de spălare cu presiune poate conduce la pătrunderea forţată a apei în carcasă. Daunele provocate de apă în urma unei curăţări incorecte vor duce la pierderea garanţiei.

Acest uscător de mâini este prevăzut cu un sistem fix de clătire automată ce se activează timp de 60 de secunde la 24 de ore de la ultima utilizare. Acesta ajută la reducerea stagnării apei în echipament și la prevenirea dezvoltării de bacterii în interior. Asigurați-vă că unitatea este întotdeauna instalată peste un bazin funcțional cu scurgere liberă și conectată.

INSTRUCŢIUNI PENTRU ÎNLOCUIREA SOLENOIDULUI

Poate fi necesară înlocuirea solenoidului din uscătorul de mâini. Dacă suspectaţi că vă aflaţi în această situaţie, apelaţi Linia de asistenţă Dyson. Atunci când se înlocuieşte solenoidul, uscătorul de mâini trebuie deconectat de la reţeaua de alimentare cu electricitate şi de la alimentarea cu apă. Nerespectarea acestei cerinţe ar putea conduce la răniri grave şi/sau la pagube materiale.

ÎNTREŢINEREA FILTRULUI

Verificaţi în mod regulat admisia de aer pentru a vă asigura că nu prezintă praf şi reziduuri. Simpla ştergere a admisiei cu o cârpă moale ar trebui să fie suficientă pentru a îndepărta praful şi reziduurile. Dacă admisia de aer se înfundă, este posibil să fie necesară o curăţare mai aprofundată sau schimbarea filtrului. Dacă este necesar pentru medii cu o utilizare intensă, un kit de schimbare a filtrului Dyson vă oferă tot ce vă trebuie pentru a schimba filtrul HEPA al unităţii la faţa locului. Apelaţi Linia de asistenţă Dyson pentru informaţii suplimentare. Curăţarea sau înlocuirea filtrelor pentru uscătorul de mâini se poate efectua urmând cu atenţie instrucţiunile oferite în kitul de schimbare a filtrului. Dacă aveţi dubii, consultaţi un electrician calificat sau apelaţi Linia de asistenţă Dyson pentru asistenţă. DEPANAREA Dacă uscătorul dvs. de mâini necesită depanare, apelaţi Linia de asistenţă Dyson. Vizitaţi şi site-ul web la www.dyson.com.

INFORMAŢII PRIVIND ELIMINAREA

Produsele Dyson sunt fabricate din materiale reciclabile într-o foarte mare măsură. Reciclați dacă este posibil. GARANŢIA DVS. TERMENI ŞI CONDIŢII PENTRU GARANŢIA DYSON DE 5 ANI Dacă v-aţi înregistrat unitatea online, garanţia dvs. va deveni valabilă începând cu data achiziţionării. Păstraţi dovada achiziţiei. Dacă nu aveţi dovada achiziţiei, garanţia va deveni valabilă la 90 de zile după data fabricării, conform datelor deţinute de Dyson. În cazul în care această unitate este comercializată în cadrul UE, prezenta garanţie va fi valabilă numai (i) dacă unitatea este instalată şi utilizată în ţara în care a fost comercializată sau (ii) dacă unitatea este instalată şi utilizată în Austria, Belgia, Franţa, Germania, Irlanda, Italia, Olanda, Spania sau Regatul Unit şi acelaşi model ca această unitate este comercializat la aceeaşi tensiune nominală în ţara relevantă. În cazul în care această unitate este comercializată în afara UE, prezenta garanţie va fi valabilă numai dacă unitatea este instalată şi utilizată în ţara în care a fost comercializată.

Toate piesele din fabrică ale uscătorului dvs. de mâini sunt garantate ca neavând defecte iniţiale, materiale şi de manoperă dacă sunt utilizate în conformitate cu manualul de utilizare şi ghidul de instalare pe o perioadă de 5 ani de la data de începere a garanţiei. Apelaţi linia de asistenţă telefonică Dyson pentru informaţii suplimentare. În momentele în care apar defecte electrice, în timpul perioadei de garanţie, Dyson va efectua reparaţia fără a percepe tarif pentru manoperă. Înlocuirea ansamblului graifărului, filtrului şi solenoidului nu sunt acoperite pentru manoperă. Dacă aceste piese se defectează, se vor asigura piese de înlocuire pentru a fi montate la faţa locului de către client.

Apelaţi linia de asistenţă telefonică Dyson pentru informaţii suplimentare. În cazul în care se solicită schimbarea filtrului, Dyson va pune la dispoziţie un kit de schimbare a filtrului care să fie instalat de client la faţa locului.

• Orice piese care sunt returnate şi înlocuite de către Dyson vor deveni proprietatea Dyson.

• Repararea sau înlocuirea unităţii dvs. în cadrul garanţiei nu va duce la prelungirea perioadei de garanţie.

• Garanţia oferă avantaje ce vin să suplimenteze drepturile de consumator pe care le deţineţi prin lege, fără a le afecta. ASPECTE CE NU FAC OBIECTUL GARANŢIEI Dyson nu garantează repararea sau înlocuirea unui produs acolo unde defectul este ca urmare a:

• Daune accidentale, defecţiuni provocate în urma utilizării sau îngrijirii neglijente, utilizare incorectă, neintenţionată sau deliberată, neglijenţă, vandalism, utilizare neprecaută sau manipularea unităţii fără a respecta manualul de utilizare Dyson.

• Utilizarea pieselor neasamblate sau neinstalate în conformitate cu instrucţiunile Dyson.

• Utilizarea pieselor şi accesoriilor ce nu sunt componente Dyson autentice.

• Instalarea incorectă sau instalarea ce nu respectă precis instrucţiunile de instalare furnizate de Dyson (cu excepţia cazurilor în care instalarea a fost efectuată de Dyson).

• Reparaţii sau modificări efectuate în alt mod decât în conformitate cu instrucţiunile din partea Dyson.

• Deteriorări provocate de surse externe, precum trafic, condiţii meteo, pene electrice sau supratensiuni.

• Uzură normală (de ex. siguranţe etc.).

• Deteriorare cauzată de o procedură de curăţare care nu este în conformitate cu instrucţiunile din acest manual: de exemplu, curăţarea cu substanţe sau produse chimice enumerate ca fiind dăunătoare pentru unitate.

• Daune provocate de pătrunderea apei în urma curăţării sau a unui tratament indicat ca fiind nepermis în acest manual.

• Orice deteriorare electrică, de inundare sau structurală sau orice pierdere a afacerii sau a venitului ca urmare a defectării produsului. Dacă aveţi dubii privind aspectele ce fac obiectul garanţiei, luaţi legătura cu Dyson (detalii pe coperta din spate). REZUMATUL ACOPERIRII

• Trebuie să faceți dovada livrării/achiziției (atât inițiale, cât și ulterioare) înainte de desfășurarea oricărei lucrări la echipamentul Dyson sau înainte de furnizarea pieselor de schimb. Fără această dovadă, lucrările efectuate sau piesele furnizate vor fi contra cost. Păstraţi chitanţa sau avizul de expediție.

• Sub rezerva excluderilor de mai sus, toate lucrările efectuate în temeiul prezentei garanții vor fi efectuate de Dyson sau agenții săi autorizați.

• Va trebui să ne furnizați informații de contact de bază pentru a vă înregistra produsul și pentru a ne permite să acceptăm garanția dvs.

• Când vă înregistrați, veți avea oportunitatea de a alege dacă doriți sau nu să primiți comunicări din partea noastră. Dacă optați pentru primirea de comunicări de la Dyson, vă vom trimite detalii despre oferte speciale și noutăți privind ultimele noastre inovări. Nu vă vom vinde niciodată informațiile către terți, iar informațiile pe care ni le oferiți vor fi utilizate astfel cum este stabilit în politicile noastre de confidențialitate care sunt disponibile pe site-ul nostru web privacy.dyson.com.
