GEBRUIKSAANWIJZING Airblade Wash+Dry WD06 DYSON

Nota pemasangan Opmerkingen voor installatie Opmerkingen voor installatie Uwagi dotyczące montażu Notas de instalação Ghid de instalare Примечания к установке

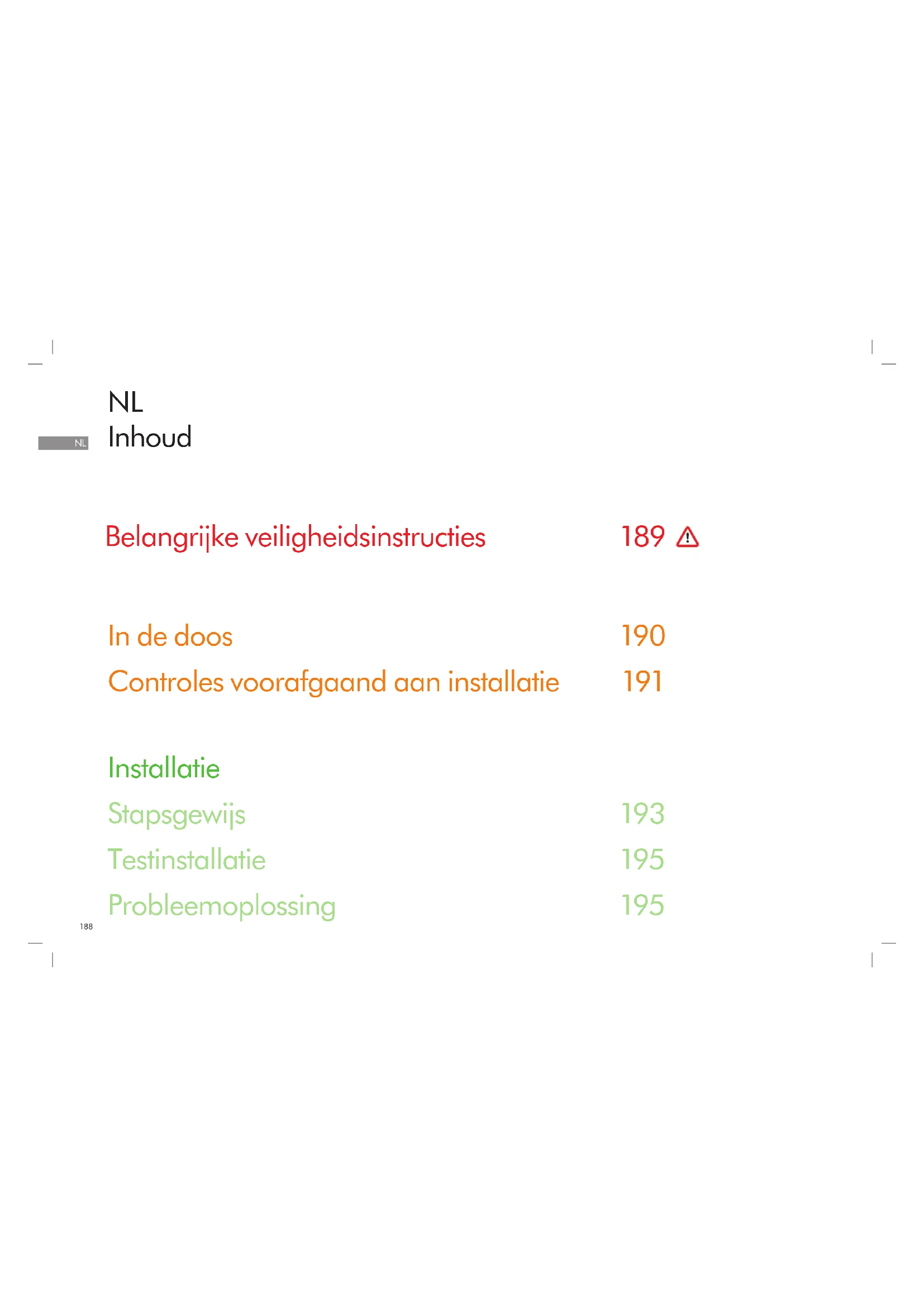

Belangrijke veiligheidsinstructies In de doos Controles voorafgaand aan installatie Installatie Stapsgewijs Testinstallatie Probleemoplossing

TE VERKLEINEN. Voordat u eventuele installatiewerkzaamheden start, moet het volgende worden gecontroleerd.

• Controleer of de netvoeding overeenkomt met de indicatie op het typeplaatje.

• Er moet een methode voor gelijktijdige loskoppeling van alle polen in de vaste bedrading zijn ingebouwd, in overeenstemming met plaatselijke regelgeving wat betreft bedrading.

• Gebruik geschikte leidingen en elektrisch installatiemateriaal voor het aanleggen van de stroomvoorziening. Zorg ervoor dat de leiding en de kabels lang genoeg zijn om de achterplaat en het elektrische aansluitblok met elkaar te verbinden. Leidingen van vast metaal zijn niet geschikt voor zij-ingangen. WAARSCHUWING Wees voorzichtig bij het uitpakken van de onderdelen. Er kunnen scherpe hoeken of randen aan zitten die kunnen snijden of schade kunnen veroorzaken. GEBRUIK GEEN HOGEDRUKSPUIT OM HET APPARAAT TE REINIGEN OF IN DE BUURT VAN HET APPARAAT TE REINIGEN BELANGRIJKE VEILIGHEIDSINSTRUCTIESNL

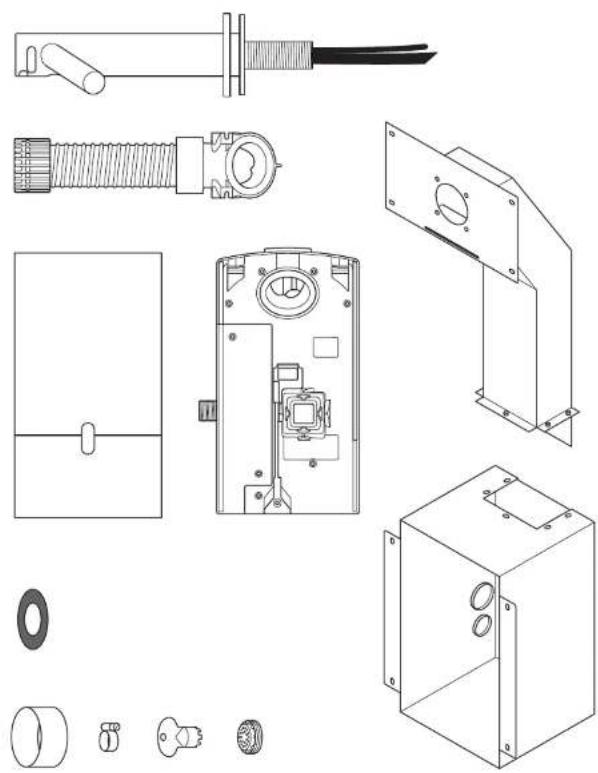

In de doos Vereist gereedschap: Kleine kruiskopschroevendraaier Inbussleutel van 4 mm Platte schroevendraaier van 7 mm 2,5 mm sleufschroevendraaier Torxschroevendraaier T15 Torxschroevendraaier T30 Moeraanzetter van 8 mm Middel voor knippen van gipsplaat Meetlint en potlood Handboor Geschikt boortje Gatenzaag van 65 mm Tang / afstriptang Mes Verstelbare moersleutel

Controles voorafgaand aan installatie Afb. A Controles voorafgaand aan installatie De Dyson Airblade Wash+Dry-handdroger is zo ontworpen dat de motoreenheid zich achter een muurplaat binnen een metalen behuizing bevindt, die wordt meegeleverd met de Dyson Airblade Wash+Dry-handdroger. Afb. A(i) De verticale muurplaten moeten zodanig worden geconstrueerd dat de metalen behuizing ertussen kan worden gemonteerd. Raadpleeg Afb. A(i)

– Het apparaat is uitsluitend ontworpen voor droge locaties binnenshuis. – Raadpleeg plaatselijke en landelijke regels en voorschriften wat betreft toegankelijkheid voor relevante richtlijnen voor installatie. De installateur is verantwoordelijk voor conformiteit en naleving. Zorg ervoor dat het apparaat wordt geïnstalleerd met gebruik van de meegeleverde goot, pijpgoot en metalen behuizing. – Er moet een methode voor gelijktijdige loskoppeling van alle polen in de vaste bedrading zijn ingebouwd, in overeenstemming met plaatselijke regelgeving wat betreft bedrading. – Isoleer de voeding en watertoevoer voorafgaand aan installatie of onderhoud. – Zorg ervoor dat er zich geen (gas-, water- of lucht)leidingen of stroomkabels, bedrading of buizen direct achter het te boren/ monteren gedeelte bevinden. – Dyson adviseert het gebruik van beschermende kleding, veiligheidsbrillen en passende materialen waar nodig bij het installeren/repareren. – Dit apparaat is bedoeld voor permanente aansluiting op het waternet. Gebruik op plekken waar voedsel wordt bereid Voor een omgeving van voedselbereiding is een speciale installatie vereist, die de motorbehuizing en slang volledig moet insluiten in een te reinigen behuizing of die de motorbehuizing aan de ommezijde van een wand heeft, die een adequate tussenruimte biedt voor reiniging eronder (indien van toepassing) en die zo is dat het apparaat op tenminste 2,5 meter van onafgedekt voedsel of onafgedekte oppervlakken die in contact staan met voedsel, staat. Raadpleeg de aanbevelingengids voor de wasbak op www.dyson.nl/www.dyson.be voorafgaand aan de installatie. – Het juist positioneren van: muurplaten, werkoppervlak en wastafel is van essentieel belang voor een succesvolle installatie zoals getoond in Afb. A(ii). – De belangrijkste afmeting is die van het midden van de kraan tot de vloer. De aanbevolen afstand is circa 955 mm, maar dit is afhankelijk van de hoogte van de wasbak, raadpleeg sjabloon (zie deel 2). – Laat voldoende ruimte over zodat u er goed bij kunt voor installatie- en onderhoudswerkzaamheden. – Indien er meerdere eenheden naast elkaar langs een muur moeten worden gemonteerd, kan aanvullende planning nodig zijn. Afb. B Richtlijnen voor wasbakspecificatie Met gebruik van een speciaal ontworpen testmethode hebben Dyson-technici een groot aantal verschillende wasbakken getest voor het beoordelen van hun compatibiliteit met de Dyson Airblade Wash+Dry. Voor aanbevolen wasbakken gebruikt u onze gids op www. dyson.nl/www.dyson.be Porseleinen of geborsteld metalen wasbakken zijn ideaal. Wasbakken met uiterst gepolijste oppervlakken moeten worden vermeden, bijv. weerspiegelend chroom. Raadpleeg Afb. B voor de minimale afmetingen van de wasbak. Afb. C/D/E Kraanmontage De afstand tussen de bovenkant van de wasbak en het midden van de kraan moet minimaal 100 mm en maximaal 155 mm bedragen. Afb. C. De afstand tussen het midden van de kraan en een zijmuur moet minimaal 290 mm bedragen. Wanneer meerdere kranen naast elkaar worden geïnstalleerd, moet tussen het midden van de kranen een afstand van 580 mm bestaan. Hierdoor is er voldoende ruimte voor het monteren van de motorbehuizing en tevens voldoende schouderruimte voor gebruikers. Afb. D. Plaats de omlaag gerichte watersensor van de kraan niet boven een reflecterend oppervlak, zoals het afvoerputje. Afb. E. Afb. F Zeep en de zeepautomaat plaatsen Voor de beste gebruikerservaring raadt Dyson het gebruik van gelzeep aan. De infrarood detectiezone voor luchtactivering strekt zich uit over elke kraanvertakking. Om per ongeluk activeren te voorkomen, is het belangrijk om te denken aan de route van de hand van de gebruiker naar de zeepautomaat. De automaat moet zich op tenminste 60 mm buiten de breedte van de kraan bevinden zodat de gebruiker rond de zijkant van de vertakking kan reiken. De automaat moet zich tevens tenminste 60 mm boven de vertakkingen bevinden zodat de sensoren niet worden geactiveerd. Denk eraan dat de gebruiker diagonaal kan reiken naar de zeep, dus dit pad mag niet door de detectiezone lopen. Afb. G/H Waterafvoer Vanwege lucht met hoge snelheid en water in de directe nabijheid bestaat er een kans van verspreiding van wat water en zeep buiten de afmetingen van de wasbak. Om dit effect te verminderen, raden wij aan om de onderstaande richtlijnen te volgen. Basisprofiel Een vlak basisprofiel leidt tot een slechte afvoer met een hoge mate van terugspatten als gevolg. Voor het verbeteren van de afvoer moet u wasbakken met een vlakke basis vermijden, met een specifieke focus op het directe omringende gebied van het afvoerputje, minimumstraal van 60 mm. Afb. G.NL

Een minimale hellingshoek van 6° van de rand van het afvoerputje leidt tot een goede afvoer met een gereduceerde mate van terugspatten als gevolg (minimumstraal van 60 mm). Afb. H. Afb. I/J/K Overgang van basis naar achter- en voormuur De overgang van basis naar achter- en voormuur moet ook worden overwogen. De achtermuur moet zo dicht mogelijk bij 90° liggen en moet een zo scherp mogelijke straal hebben. Afb. I. Het is meer waarschijnlijk dat een gebogen geometrie leidt tot terugspatten, terwijl hellende overgangen tussen achter- en voormuur moeten worden vermeden. Afb. J/K. Afb. L Afvoergat Afvoergaten met de meest open opening worden aanbevolen, terwijl afvoergaten met rooster en geperforeerde afvoergaten moeten worden vermeden aangezien deze de afvoer van zeepwater (sop) beperken. Gebruik geen stoppen in de afvoergaten in wasbakken. Afb. M Regeling watertemperatuur Bij aansluiting op warme en koude watertoevoer, moet u een mengklep installeren. Indien alleen op een koude watertoevoer aangesloten, moet er een verwarming worden aangesloten. De watertoevoer naar dit product moet zijn voorzien van een temperatuurregeling overeenkomstig de plaatselijke regelgeving. A= Mengklep B= Warme en koude toevoer C= Gewenste uitgangstemperatuur D= Isolatieklep E= Verwarming F= Koude invoer Afb. N Installeren Het hoofdapparaat moet zijn gemonteerd op een gladde, verticale muur die het volledige gewicht van het apparaat kan dragen. Een van de horizontale muurplaten moet worden geplaatst a) zodat deze het hoofdgewicht van de metalen goot en het apparaat draagt, en b) zodat het in de juiste stand staat voor het bovendeel van de kraan. Het apparaat moet worden geïnstalleerd met gebruik van de goot, pijpgoot en metalen behuizing. Gebruik geen afdichtmiddel bij het bevestigen van de unit aan de muur. Zorg ervoor dat elektriciteitskabels, mengwatervoorzienings-en afvoeraansluitingen kunnen worden aangesloten. De stroom- en watertoevoer moet goed geïsoleerd zijn om de toevoer uit te schakelen vóór installatie en voor onderhoud. Elektrische specificaties Inputvoltage/frequentie: raadpleeg het typeplaatje. Geïsoleerd met schakelzekeringspoor of RCD als toepasselijk. Stroom 6,6 A. Kabelspecificatie: Dual core PVC + Single core PVC (aarding) Lokale elektrische regelgeving moet worden opgevolgd bij het installeren of repareren van het product. Nominaal vermogen: raadpleeg het typeplaatje. Bedrijfstemperatuurbereik: 0° – 40°C. Stand-by stroomverbruik: minder dan 0,5 W. Maximumhoogte: 2000 meter. Water Waterstroomsnelheid: 4 l/min normaal gemonteerde beluchter. 1,9 l/m met beluchter met laag debiet als meegeleverd met product. Vereiste waterdruk: 1-8 bar. 1⁄2” BSP geïsoleerde klep vereist voor service. Houd de secundaire warmwaterretour zo dicht mogelijk bij de mengklep om het risico op aanwezigheid van de Legionella-bacterie te voorkomen. Zuiverheid en biologische groei van watertoevoer Sommige landen hebben regelgeving of richtlijnen die vereisen dat watertoevoersystemen met temperatuurregeling (zoals geleverd bij de Dyson Airblade Wash+Dry-handdroger) worden onderworpen aan regelmatige reiniging voor het minimaliseren van biologische groei. Om deze regelgeving na te kunnen leven, is de Dyson Airblade Wash+Dry-handdroger ontworpen en getest om weerstand te bieden voor interne reiniging, zowel met heet water van tot 95°C als met natriumhypochloriet bij een concentratie van 0,45%. Raadpleeg specifieke (markt-) regelgeving en aanbevelingen voor watertoevoersystemen voor informatie over reinigingsregimes voor zuiverheid en biologische groei van watertoevoer voor uw land. Bij het uitvoeren van interne reiniging van de Dyson Airblade Wash+Dry-handdroger moet u letten op alle veiligheidsoverwegingen bij het gebruik van heet water of chemicaliën. Dyson is niet verantwoordelijk voor enig letsel dat wordt veroorzaakt door dit proces. Testen van oneigenlijk gebruik De Dyson Airblade Wash+Dry-handdroger heeft strenge testen van oneigenlijk gebruik doorstaan om ervoor te zorgen dat deze bestand is tegen aanzienlijke krachten en impact die typisch is voor een commerciële en openbare toiletomgeving.NL

Afb. 5 Gipsplaat installeren Meet de positie van het montagegat van de kraan ten opzichte van een horizontale en verticale referentie. Markeer het midden van het montagegat van de kraan op de gipsplaat met gebruik van de gemeten afmetingen. Gebruik deze markering voor het plaatsen van het sjabloon op de gipsplaat. Snijd en boor gaten voor het bovendeel van de kraan, de bevestigingsgaten van de kraan, de toegangsopening en de bevestigingsgaten van het toegangspaneel volgens het sjabloon (deel 2). Breng de gaten in de gipsplaat op één lijn met de gaten in de behuizing en de goten en bevestig de gipsplaat aan de muurplaten met gebruik van de juiste bevestigingsmiddelen. Monteer de wasbak en het werkoppervlak als vereist. Werk het oppervlak van de muur desgewenst af. Reinig en verwijder al het stof en vuil uit de binnenkant van de behuizing. Afb. 6 Voorbereiden voor installatie van de achterplaat Verwijder de motorbehuizing van de achterplaat door op de grendel aan de onderkant te drukken en de plaat op te tillen zoals getoond in Afb. 6a. Bewaar de motorbehuizing veilig totdat deze nodig is. Verwijder de leidinggoot en de snoergoot van de achterplaat als getoond in Afb. 6b en 6c. Bewaar ze veilig samen met de bevestigingsmiddelen totdat ze nodig zijn. Afb. 7 De achterplaat en de slang installeren Bevestig de achterplaat op de metalen platen binnen de behuizing en maak vast met de meegeleverde vier M5-moeren en borgringen als getoond in Afb. 7. Afb. 8 Slanginstallatie Schroef de afdekplaat los van het bovendeel van de kraan. Schuif de rubberen pakkingring over de waterleiding en sensorkabel om het bovendeel van de kraan zoals getoond in Afb. 8. Schuif de grijze slang omhoog over de waterleiding en sensorkabel, zie Afb. 8b. Steek de waterleiding door het linkeruiteinde van de slang zoals getoond in Afb. 8c. Gebruik een waterpomptang om de waterleiding voorzichtig omhoog te trekken tot aan de dikke witte lijn. Zorg ervoor dat de pakkingring om de waterleiding nauwsluitend in de slang past, zodat deze luchtdicht is. Steek de sensorkabel door het rechter uiteinde zoals getoond in Afb. 8c. Gebruik GEEN waterpomptang, omdat deze de elektrische aansluitingen kan beschadigen, zie Afb. 8d. Zorg ervoor dat de pakkingring om de kabel nauwsluitend in de slang past, zodat deze luchtdicht is, zie Afb. 8e. Afb. 1/2 Behuizing monteren Monteer de metalen behuizing en goten als getoond in Afb. 1 met gebruik van de vijf meegeleverde inbusbouten en borgringen. Bouw de muurbalken zo dat u zorgt voor een toereikende ruimte voor het monteren van de metalen behuizing en goten als getoond in Afb. 2. De belangrijkste afmeting is die van het midden van de kraan tot de vloer. De aanbevolen afstand is circa 955 mm, maar dit is afhankelijk van de hoogte van de wasbak, raadpleeg sjabloon (zie deel 2). Afb. 3 Montage behuizing Monteer de behuizing en de goten in de muurbalken en markeer de locatie van de acht schroefgaten op de muurbalken met gebruik van de bevestigingsgaten in de behuizing en goten als richtlijn. Zorg ervoor dat de behuizing tegen de bovenste horizontale plaat is gedrukt om de juiste kraanhoogte in te stellen en ervoor te zorgen dat deze gelijk is, zie Afb. 3. Verwijder de behuizing en goten en boor acht bevestigingsgaten met gebruik van een geschikte boor voor de acht M5 houtschroeven. Afb. 3. OPGELET: Gebruik de behuizing en goten niet als richtlijn bij het boren. Bevestig de behuizing en goten in de muurbalken en bevestig met gebruik van de acht meegeleverde platverzonken schroeven. Afb. 3. Afb. 4 Installatie van voeding en watertoevoer en aarde WAARSCHUWING: Kans op elektrische schokken! Zorg ervoor dat de voeding is uitgeschakeld voordat u verder gaat. OPMERKING: De behuizing moet worden geaard Boor een gaatje in de onderste doorvoerring en haal hier als getoond de elektriciteitskabels door. Gebruik leidingen en elektrische aansluitingen die voor deze taak geschikt zijn. Boor een gaatje in de bovenste doorvoerring en haal hier als getoond de mengwatervoorziening door. Flexibele leiding met een aansluiting van ½” BSP moet worden gebruikt. Sluit de aardkabel aan op een van de M5-platen in de bovenkant van de behuizing waarbij u de plaatselijke elektrische richtlijnen/regelgeving opvolgt. A= Water B= Elektrisch StapsgewijsNL

Draai de bovenste slangfitting op het bovendeel van de kraan, zodat deze handvast aangedraaid zit. A= rubberen afdichting B= waterleiding C= sensorkabel D= grijze slang Afb. 9 De kraan vastzetten Trek de slang door het gat in de gipsplaat en trek deze in de metalen goot. De rubberen pakkingring moet nu precies passen tussen het bovendeel van de kraan en de muur. Bevestig de kraan aan de gipsplaten muur, waarbij u de montagegaten op één lijn brengt en ervoor zorgt dat de kraan vlak op de rubberen pakkingring en de muur staat. Bevestig de kraan op de goten achter de gipsplaat met gebruik van de meegeleverde vier M5 CSK-schroeven als getoond in Afb. 9b waarbij u ervoor zorgt dat de kraan horizontaal staat voordat u deze volledig vast draait. Schroef de afdekplaat over de montageplaat van de kraan en draai met de hand vast. OPMERKING: Plaats de omlaag gerichte sensor van de kraan niet boven een reflecterend oppervlak, zoals het afvoerputje. A= rubberen afdichting B= grijze slang C= bovendeel van kraan D= afdekplaat Afb. 10 De kraan aansluiten Klik de grijze slang in de achterplaat. Sluit de sensorkabel in de slang aan op de connector in de achterplaat als getoond in Afb. 10. Controleer de richting van de connector; de twee tabs moeten uitgelijnd zijn. Zorg ervoor dat de kabel juist door de achterplaat loopt. Afb. 11 De waterleiding aansluiten Snij de waterleiding op maat op de witte stippellijn als getoond in Afb. 11. Schuif de slangklem (meegeleverd) over de waterleiding. Verwijder de twee kruiskopschroeven en klik de solenoïde los van de achterplaat. Afb. 11b Bevestig de waterleiding aan de solenoïde. Afb. 11c Klik de solenoïde terug op de achterplaat en bevestig de twee schroeven. Afb. 11d Draai de slangklem aan om ervoor te zorgen dat de solenoïdekabel juist in het borgkanaal is geplaatst. Afb. 12 De netspanning aansluiten Trek de stroomvoorziening naar de achterplaat met gebruik van goedgekeurde flexibele of vaste leidingen en installatiemateriaal. Zorg ervoor dat het stroomsnoer lang genoeg is voor aansluiting op het klemmenblok dat is gemonteerd op de achterplaat. Trek de kabel in de achterplaat en maak vervolgens de kabelwartel vast. Strip de kabel op een geschikte lengte en maak de stroomvoerende en neutrale draden vast in de bijbehorende klemmenblokken als getoond in Afb. 12. Zorg voor de juiste plaatsing van de kabels voordat u verder gaat. Afb. 13 De snoergoot weer monteren Bevestig de snoergoot en maak deze vast met de zes meegeleverde bevestigingsmiddelen waarbij u ervoor zorgt dat geen kabels worden bekneld. Afb. 14 De mengwatervoorziening aansluiten OPMERKING: Zorg ervoor dat vuil, kopervijlsel, enz. volledig uit de watertoevoer is gespoeld voorafgaand aan het aansluiten van de montageplaat. Dit niet doen kan leiden tot schade aan de solenoïdeklep waardoor deze niet goed sluit met een druppelende kraan als gevolg. Sluit de geïsoleerde mengwatervoorziening aan op de achterplaat. Zet de waterkraan open. Controleer de waterinlaat van de hoofdtoevoer en de aansluiting van de waterleiding op de kraan. Controleer op lekken in de solenoïdeverbinding. Afb. 15 Stroom inschakelen Schakel de stroom naar de machine in. KALIBRATIECYCLUS: Wanneer deze is geïnstalleerd doorloopt de kraan een kalibratiecyclus van 30 seconden. Houd uw hand onder de sensor op de kraan om het water te laten stromen. Controleer op lekkages zoals getoond in Afb. 14. Bevestig de afdekking van de waterleiding aan de achterplaat met de twee meegeleverde bevestigingen. Afb. 16 De motorbehuizing monteren Haak de motor bovenaan de kabelgoot. Kantel hem naar beneden, zodat deze op zijn plaats vastklikt, zoals weergegeven. Druk hem stevig vast. OPTIONEEL: Een schroef wordt geleverd voor het vastmaken van de rode vrijgaveknop en om ongewenste verwijdering van de motorbehuizing te voorkomen. Test de correcte werking van de unit. Afb. 17 Het toegangspaneel plaatsen Bevestig het toegangspaneel op de gipsplaat met gebruik van de vier M6-schroeven.NL

Test de handdroger op normale werking: – Plaats uw handen onder het midden van de kraan en water stroomt automatisch zolang u uw handen op die plek houdt. – Plaats uw handen aan elke zijde van het midden van de kraan om de handdroger te activeren. – Breng uw handen langzaam naar achteren en naar voren door de lucht. Draai uw handen zodat zowel de rug van uw hand als uw handpalm blootgesteld is aan de luchtstroom. Automatische spoeling Het apparaat is uitgerust met een vaste automatische waterspoeling die 24 uur na het laatste gebruik wordt geactiveerd gedurende 60 seconden. Dit helpt bij het reduceren van stagnatie van water en verspreiding van bacteriën binnen het product. Zorg ervoor dat het apparaat altijd wordt geïnstalleerd boven een functionele wasbak met een vrije en aangesloten afvoer. De handdroger start niet: – Controleer of de zekering/ aardlekschakelaar werkt en of de spanning en watertoevoer zijn aangesloten. – Controleer of het reinigingskapje is verwijderd en of de sensoren schoon en niet verstopt zijn. – Schakel het apparaat uit en in. De handdroger wordt onregelmatig in- en uitgeschakeld: – Schakel het apparaat uit en in. – Zorg ervoor dat er geen stop in de wasbak zit en verwijder deze indien er een stop aanwezig is. – Controleer of de sensoren schoon zijn. – Controleer of de sensorkabel vanaf de kraan stevig is aangesloten. De handdroger schakelt soms uit tijdens gebruik: – Schakel het apparaat uit en in. – Controleer of de sensoren schoon zijn. – Controleer of de luchtinvoer schoon en stofvrij is. Verwijder het stof als de luchtinvoer stoffig is. – Controleer of de luchtinvoer niet verstopt is en voldoende vrije ruimte heeft. De droogtijd is verlengd: – Controleer de luchtinvoer op stof en verwijder dit eventueel. – Controleer het filter en vervang dit indien nodig. – Controleer of de slang stevig aan de onderzijde van de kraan is bevestigd en er zich geen lekkages voordoen. De luchtstroom is heter dan gebruikelijk: – Controleer de luchtinvoer op stof en verwijder dit eventueel. – Controleer het filter en vervang dit indien nodig. – Controleer of de slang stevig aan de onderzijde van de kraan is bevestigd en er zich geen lekkages voordoen. Lucht stroomt ononderbroken: – Controleer op objecten in de wasbak en verwijder indien nodig. – Controleer of de sensoren schoon en niet verstopt zijn. – Controleer het filter en vervang dit indien nodig. – Controleer of de slang stevig aan de onderzijde van de kraan is bevestigd en er zich geen lekkages voordoen. Er stroomt geen lucht: – Schakel het apparaat uit en in. – Controleer of de zekering/ aardlekschakelaar werkt en of de spanning is aangesloten. – Controleer of de sensoren schoon zijn. – Controleer of de luchtslang stevig aan de onderzijde van de kraan is bevestigd en er zich geen lekkages voordoen. – Controleer of de sensorkabel vanaf de kraan stevig is aangesloten. Er stroomt doorlopend water uit de kraan: – Controleer of de sensoren schoon en niet verstopt zijn. Er stroomt geen water uit de kraan: – Controleer of de spanning en watertoevoer zijn aangesloten en of het afsluitventiel geopend is. – Controleer of de beluchter vrij is van vuil. Verwijder eventueel vuil en reinig of vervang de beluchter zo nodig. Het water dat uit de kraan stroomt, is te warm of te koud: – Controleer of de mengklep op de gewenste temperatuur is ingesteld. Neem contact op met de Dyson helpdesk voor meer ondersteuning en informatie of kijk online op www.dyson.nl/www.dyson.be ProbleemoplossingTestinstallatieNO

1. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen)

met beperkte fysieke, zintuiglijke of verstandelijke bekwaamheid, of gebrek aan ervaring en kennis, tenzij iemand die verantwoordelijk is voor hun veiligheid hen begeleidt of instrueert.

2. Dit apparaat mag uitsluitend worden gebruikt voor het wassen en drogen van

handen. Gebruik dit apparaat alleen zoals bedoeld door Dyson. Indien u vragen hebt, neem dan contact op met de hulplijn van Dyson.

3. Schakel vóór onderhoudswerkzaamheden de spanning uit bij de

hoofdschakelaar. Controleer of de schakelaar is vergrendeld om te voorkomen dat de spanning per ongeluk weer wordt ingeschakeld. Indien de toegang tot de hoofdschakelaar niet kan worden vergrendeld, bevestig dan een duidelijk zichtbare waarschuwing op de hoofdschakelaar. Houd toezicht op kinderen om te zorgen dat zij het apparaat niet als speelgoed gebruiken. GEBRUIK GEEN HOGEDRUKSPUIT OM HET APPARAAT TE REINIGEN OF IN DE BUURT VAN HET APPARAAT TE REINIGEN. WAARSCHUWING OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE BEPERKEN, MAG DIT APPARAAT NIET GEBRUIKT WORDEN MET EEN SOLID- STATE SNELHEIDSREGELING

ALLE INSTALLATIE- EN REPARATIEWERKZAAMHEDEN (LOODGIETERSWERK EN

BEDRADING) DIENEN TE WORDEN UITGEVOERD DOOR EEN GEKWALIFICEERD PERSOON OF DYSON ONDERHOUDSMONTEUR IN OVEREENSTEMMING MET GELDENDE PLAATSELIJKE REGELS OF VOORSCHRIFTEN. LET OP Uw handdroger dient binnenshuis te worden geplaatst. Omgevingstemperatuurbereik voor bedrijf 0 °C (32 °F) tot 40 °C (104 °F). Om brand of elektrische schokken te voorkomen, mogen de interne mechanismen/componenten van dit apparaat niet worden blootgesteld aan vocht.

DYSON KLANTENSERVICE Uw handdroger heeft een garantie van 5 jaar vanaf het moment van aankoop, afhankelijk van de voorwaarden van de beperkte garantie. Registreer uw garantie vandaag nog op www.dyson.com. Indien u vragen heeft over uw handdroger, bel dan de hulplijn van Dyson en geef uw serienummer door en gegevens over waar/wanneer u de handdroger gekocht hebt. Noteer uw serienummer voor toekomstig gebruik. Uitsluitend ter illustratie. U vindt uw serienummer rechtsonder op het plaatje aan de achterkant, op het registratieformulier in de doos, alsmede op de grote informatiesticker rondom de kraan als u het apparaat uitpakt. Een uitgebreide installatiegids is bijgevoegd in de verpakking van de handdroger. Hierin staat gedetailleerde informatie over de correcte installatie van het apparaat. Deze MOET exact opgevolgd worden, inclusief de plaatsing van de elektrische kabels. Schade die wordt veroorzaakt als gevolg van een incorrecte installatie wordt niet door uw garantie gedekt. Het wordt aanbevolen een in-line filter te plaatsen om schade te voorkomen die invloed kan hebben op de garantie.

WAARSCHUWING Dit product dient niet te worden gebruikt in wasbakken met een plug. Voordat u het water laat stromen, moet u ervoor zorgen dat de afvoer niet verstopt is en het water vrij kan weglopen. GEBRUIK Houd uw handen midden onder het kraantje. Het water blijft automatisch stromen zolang uw handen eronder blijven. Voor de beste droogtijd resultaten:

• Houd uw handen elk aan een zijde van de middenaftakking om de handdroger te activeren zodat met luchtstromen het water van uw handen wordt geblazen.

• Beweeg uw handen langzaam voorwaarts en achterwaarts door de lucht en draai uw handen om zowel de voor- als achterzijde bloot te stellen aan de luchtstroom.

• Houd uw handen plat, sluit de gaten tussen uw vingers en houd uw duimen in zodat uw hele hand door de luchtstroom beweegt.

ELEKTRISCHE SCHOKKEN. Probleem Actie De handdroger start niet. Controleer of de zekering/aardlekschakelaar werkt en of de spanning en watertoevoer zijn aangesloten. Moet worden uitgevoerd door een gekwalificeerde elektricien. Controleer of het reinigingskapje is verwijderd en of de sensoren schoon en niet verstopt zijn. Schakel het apparaat uit en in, als dit op een veilige manier kan. Als dit niet op een veilige manier kan, moet een gekwalificeerde elektricien deze taak uitvoeren. De handdroger wordt onregelmatig in- en uitgeschakeld. Controleer of de sensoren schoon en niet verstopt zijn. Controleer of de sensorkabel vanaf de kraan stevig is aangesloten. Moet worden uitgevoerd door een gekwalificeerde elektricien De handdroger wordt soms tijdens gebruik uitgeschakeld, maar dan wordt de werking na verloop van tijd weer hervat. Controleer of de luchtinvoer schoon en stofvrij is. Verwijder stof uit de luchtinlaat. Controleer of de luchtinvoer niet verstopt is en voldoende vrije ruimte heeft (zie installatie-instructies).

OPMERKING: zorg ervoor dat de watertoevoer volledig vrij is van vuil, kopervijlsel etc. voordat het product wordt gekoppeld. Als dit niet wordt gedaan, kan dit leiden tot schade aan de solenoïdeklep. De instructies in deze handleiding en de installatiegids dienen volledig te worden opgevolgd. Indien dit niet wordt gedaan, kan dit resulteren in niet correct functioneren, materiële schade en/of persoonlijk letsel. Het wordt aanbevolen dit product tijdens de installatie te voorzien van een afsluitventiel. Dyson is niet aansprakelijk voor materiële schade, persoonlijk letsel, bedrijfsverlies of inkomstenderving bij u, uw installateur of technisch personeel als gevolg van het niet juist opvolgen van de instructies in deze handleiding en de installatiegids.

27.11.2017 12:51 - C92757_WD04_OPMAN_INT_X588-OWNERS-MANUAL-PART 3- TEXT.indd_15_0c2s_15_0c2s97

De droogtijd van de handdroger is verlengd. Controleer de inlaat op stof en verwijder dit eventueel. Controleer het filter en vervang dit indien nodig. Controleer of de slang stevig aan de onderzijde van de kraan is bevestigd en er zich geen lekkages voordoen. Moet worden uitgevoerd door een gekwalificeerde elektricien Er stroomt doorlopend lucht uit de handdroger. Controleer of de sensoren schoon en niet verstopt zijn. Er stroomt geen lucht uit de handdroger. Controleer of de zekering/aardlekschakelaar werkt en of de spanning en watertoevoer zijn aangesloten. Moet worden uitgevoerd door een gekwalificeerde elektricien. Controleer of de luchtslang stevig aan de onderzijde van de kraan is bevestigd en er zich geen lekkages voordoen. Moet worden uitgevoerd door een gekwalificeerde elektricien Controleer of de sensorkabel vanaf de kraan stevig is aangesloten. Moet worden uitgevoerd door een gekwalificeerde elektricien KRAAN Probleem Actie Er stroomt doorlopend water uit de kraan. Controleer of de sensoren schoon en niet verstopt zijn. Er stroomt geen water uit de kraan. Controleer of de spanning en watertoevoer zijn aangesloten en of het afsluitventiel geopend is. Moet worden uitgevoerd door een gekwalificeerde elektricien Controleer of de beluchter vrij is van vuil. Verwijder eventueel vuil en reinig of vervang de beluchter zo nodig. Het water dat uit de kraan stroomt, is te warm of te koud. Neem contact op met de Dyson Helpline. Neem bij meer vragen contact op met de hulplijn van Dyson. GEBRUIK OP PLEKKEN WAAR VOEDSEL WORDT BEREID Voor een omgeving van voedselbereiding is een speciale installatie vereist, die de motorbehuizing en slang volledig moet insluiten in een te reinigen behuizing of die de motorbehuizing aan de ommezijde van een wand heeft, die een adequate tussenruimte biedt voor reiniging eronder (indien van toepassing) en die zo is dat het apparaat op tenminste 2,5 meter van onafgedekt voedsel of onafgedekte oppervlakken die in contact staan met voedsel, staat. REINIGEN De handdroger dient dagelijks te worden gereinigd. Veeg de sensoren af met een zachte doek en niet-schurend reinigingsmiddel en plaats het reinigingskapje vervolgens over de sensoren om te voorkomen dat lucht en water wordt geactiveerd. Reinig alle kraanoppervlakken, de wasbak, de spiegel en alle muren of werkoppervlakken. Wanneer u hiermee klaar bent, moet u eraan DENKEN om het reinigingskapje te verwijderen. Reinig de luchtinlaten aan de onderzijde van de motorbehuizing REGELMATIG (onder wasbak). Controleer of de afvoer van de wasbak niet verstopt is zodat het water vrij kan weglopen. BELANGRIJKE INFORMATIE Gebruik geen hogedrukspuit op de machine. Bij het gebruik van alle chemische reinigingsmiddelen dienen de instructies van de fabrikant exact te worden opgevolgd (inclusief het verdunnen indien aangegeven). Als een chemisch reinigingsmiddel te lang op een machine wordt gelaten, zal er zich een dun laagje op afzetten. Dit kan de werkzaamheid van de antibacteriologische oppervlakten verminderen en deze beschadigen. Alle chemische middelen die mogelijk worden gebruikt, dienen eerst op een onopvallende plek getest te worden om te zien of ze geschikt zijn. Men moet voorzichtig zijn om te vermijden dat schadelijke vloeistoffen (anders dan chemische reinigingsmiddelen) in contact worden gebracht met het product, met name bepaalde producten op olie- of alcoholbasis. WATERRICHTLIJNEN Deze handdroger beschikt over een IP35-certificering. Door het gebruik van de hogedrukspuit kan er water in de behuizing doordringen. Bij waterschade die wordt veroorzaakt door incorrecte reiniging zal uw garantie komen te vervallen. AUTOMATISCHE SPOELING Het apparaat is uitgerust met een vaste automatische waterspoeling die 24 uur na het laatste gebruik wordt geactiveerd gedurende 60 seconden. Dit helpt bij het reduceren van stagnatie van water en verspreiding van bacteriën binnen het product. Zorg ervoor dat het apparaat altijd wordt geïnstalleerd boven een functionele wasbak met een vrije en aangesloten afvoer.

RICHTLIJNEN VOOR SOLENOÏDEVERVANGING

De solenoïde op uw handdroger moet wellicht worden vervangen. Als u vermoedt dat dit het geval is, neemt u contact op met de Dyson Benelux Helpdesk. Wanneer u de solenoïde vervangt, moeten de spanning en watertoevoer naar de handdroger worden uitgeschakeld. Indien dit niet wordt gedaan, kan dit leiden tot ernstig letsel en/of materiële schade.

ONDERHOUD VAN HET FILTER

Controleer regelmatig of de luchtinvoer vrij is van stof en vuil. Een zachte doek over de luchtinvoer halen zou moeten voldoen om stof en vuil te verwijderen. Als de luchtinvoer verstopt raakt, moet er grondiger gereinigd worden of moet het filter mogelijk worden vervangen. Indien nodig is er voor omgevingen met intensief gebruik een Dyson filtervervangingskit beschikbaar, die alles bevat om het HEPA-filter van uw apparaat op locatie te vervangen.

Neem contact op met de hulplijn van Dyson voor meer informatie. Reiniging of vervanging van het filter voor uw handdroger kan worden uitgevoerd door de instructies in de filtervervangingskit nauwkeurig op te volgen. Bij enige twijfel, neem contact op met een gekwalificeerde elektricien of met de Dyson Benelux Helpdesk voor ondersteuning. ONDERHOUD Als uw handdroger onderhoud behoeft, neem dan contact op met de hulplijn van Dyson. Ga ook naar de website op www.dyson.com.

INFORMATIE OVER WEGGOOIEN

Dyson producten worden gemaakt van hoogwaardige recyclebare materialen. Werp dit product op verantwoorde wijze weg en recycle indien mogelijk. UW GARANTIE

VOORWAARDEN VAN DE DYSON GARANTIE VAN

5 JAAR. Als u uw apparaat online hebt geregistreerd, begint uw garantie op de dag van aankoop. Bewaar uw aankoopbewijs goed. Als u uw aankoopbewijs niet meer hebt, begint uw garantie 90 dagen na de productiedatum zoals deze bij Dyson vermeld staat. Indien dit apparaat binnen de EU wordt verkocht, geldt deze garantie uitsluitend (i) als het apparaat wordt geïnstalleerd en gebruikt in het land waarin het werd verkocht, of (ii) als het apparaat wordt geïnstalleerd en gebruikt in België, Duitsland, Frankrijk, Ierland, Italië, Nederland, Oostenrijk, Spanje of het Verenigd Koninkrijk en als hetzelfde model als dit apparaat en met hetzelfde vermogen in het betreffende land wordt verkocht. Indien dit apparaat buiten de EU wordt verkocht, is de garantie alleen van kracht als dit apparaat wordt geïnstalleerd en gebruikt in het land waarin het werd verkocht.

WAT WORDT GEDEKT DOOR DE GARANTIE

5 JAAR GARANTIE Alle fabrieksonderdelen van uw handdroger hebben een garantie voor originele defecten, materiaal en de afwerking gedurende vijf jaar vanaf de datum dat de garantie ingaat, mits het apparaat is gebruikt in overeenstemming met de instructies in de gebruikershandleiding en de installatiegids. Neem voor meer informatie contact op met de Dyson Benelux Helpdesk. Mochten zich tijdens de garantieperiode elektrische storingen voordoen, dan zal Dyson eventuele reparaties uitvoeren zonder dat arbeidskosten in rekening worden gebracht. Bij vervanging van de motorbehuizing, het filter en de solenoïde worden arbeidskosten in rekening gebracht. Als deze onderdelen defect raken, worden vervangende onderdelen geleverd die de klant ter plaatse kan monteren. Neem voor meer informatie contact op met de Dyson Benelux Helpdesk. Wanneer een filter vervangen moet worden, zorgt Dyson voor een filtervervangingskit die de klant ter plaatse kan installeren.

• Onderdelen die worden geretourneerd en door Dyson worden vervangen, worden eigendom van Dyson.

• Door reparatie of vervanging van uw apparaat wordt de garantieperiode niet verlengd.

• De garantie is een aanvulling op uw rechten op grond van de wet en beïnvloedt deze niet. WAT WORDT NIET GEDEKT DOOR DE GARANTIE Dyson geeft geen garantie op reparaties of vervanging van producten als gevolg van de volgende oorzaken:

• Schade door ongelukken, onzorgvuldig gebruik of zorg, onbedoeld of opzettelijk verkeerd gebruik, nalatigheid, vandalisme, onvoorzichtig gebruik of gebruik dat niet geschiedt in overeenstemming met de Dyson gebruikshandleiding.

• Gebruik van onderdelen die niet in overeenstemming met de instructies van Dyson aangesloten of geplaatst zijn.

• Gebruik van andere dan originele Dyson onderdelen en accessoires.

• Onjuiste installatie of installatie waarbij de installatie-instructies van Dyson niet exact worden opgevolgd (met uitzondering van installaties die door Dyson worden uitgevoerd).

• Reparaties of aanpassingen die niet volgens de instructies van Dyson zijn uitgevoerd. Schade door externe oorzaken zoals vervoer, weer, stroomstoring of stroomschommelingen.

• Normale slijtage (bijv. zekering, etc.).

• Schade als gevolg van reiniging die niet volgens de instructies in deze handleiding is uitgevoerd: bijvoorbeeld, reiniging met chemische stoffen of producten waarvan is aangegeven dat deze schadelijk zijn voor het apparaat.

• Schade die wordt veroorzaakt door water dat is binnengedrongen door reiniging of behandeling op een manier die in deze handleiding is verboden.

• Schade van bouwkundige aard, of veroorzaakt door overspanning of overstroming, of bedrijfsverlies of inkomstenderving als gevolg van productdefecten. Als u twijfels hebt over zaken die door deze garantie worden gedekt, neem dan contact op met Dyson (meer informatie is te vinden op de achterzijde van de omslag).

OVERZICHT VAN DEKKING

• U dient uw aankoopbewijs en alle eventuele extra documentatie te laten zien voordat er enig onderhoud aan uw apparaat kan worden verricht. Zonder dit bewijs zijn wij verplicht kosten te berekenen. Bewaar uw aankoopbewijs en alle eventuele extra documentatie dus goed.

• Reparaties zullen worden uitgevoerd door Dyson of gecertificeerde agenten. BELANGRIJKE INFORMATIE OVER GEGEVENSBESCHERMING BIJ HET REGISTREREN VAN UW DYSON PRODUCT

• U dient ons standaard contactgegevens te geven om uw product te registreren en om ons in staat te stellen om uw garantie te ondersteunen.

• Bij het registreren heeft u de mogelijkheid om te kiezen of u wel of niet communicatie van ons wilt ontvangen. Als u kiest voor het ontvangen van communicatie van Dyson, sturen wij u details van speciale aanbiedingen en nieuws van onze nieuwste innovaties. Wij verkopen uw gegevens nooit aan derden en wij gebruiken alleen gegevens die u met ons deelt zoals gedefinieerd in ons privacybeleid dat beschikbaar is op onze website privacy.dyson.com. SUB-BULLET TAG
