NÁVOD K OBSLUZE Airblade Wash+Dry WD06 DYSON

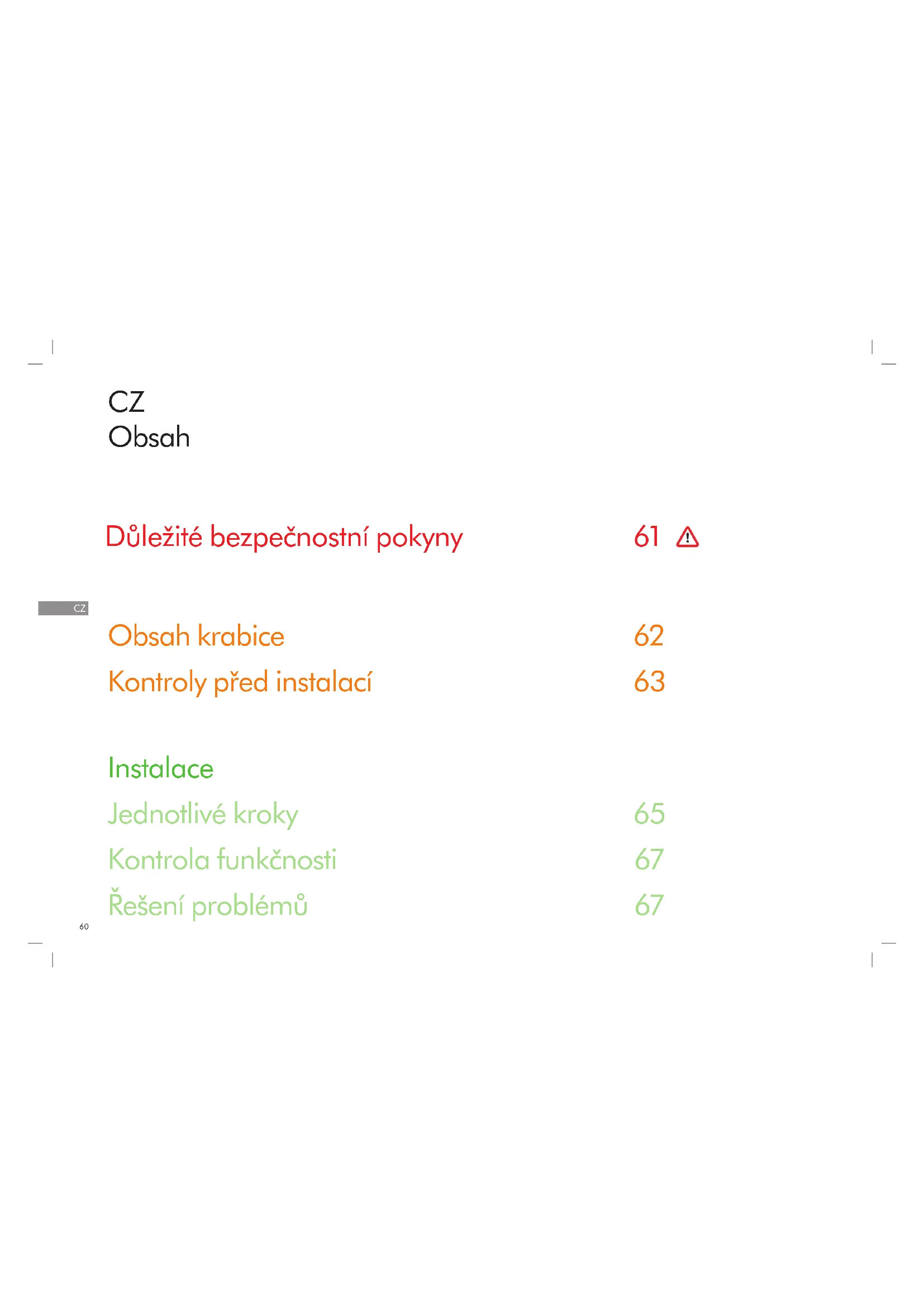

Důležité bezpečnostní pokyny Obsah krabice Kontroly před instalací Instalace Jednotlivé kroky Kontrola funkčnosti Řešení problémů

• Zkontrolujte, zda přívod proudu odpovídá údajům uvedeným na výkonnostním štítku.

• Do pevné elektrické instalace musí být zařazen prostředek pro odpojení všech pólů vsouladu smístními předpisy pro elektrické instalace.

• Připojte přívod proudu pomocí vhodné trubky a elektrického příslušenství. Tato trubka a vodiče musí být dostatečně dlouhé, aby je bylo možné připojit kzadní desce a svorkovnici. Pro boční vstup není vhodná pevná kovová trubka. VAROVÁNÍ Při vybalování součástí postupujte opatrně. Dávejte pozor na případné ostré hrany nebo rohy, abyste se neporanili. K ČIŠTĚNÍ TOHOTO PŘÍSTROJE NEBO JEHO OKOLÍ NEPOUŽÍVEJTE ŽÁDNÉ ZAŘÍZENÍ NA MYTÍ TLAKOVOU VODOU.

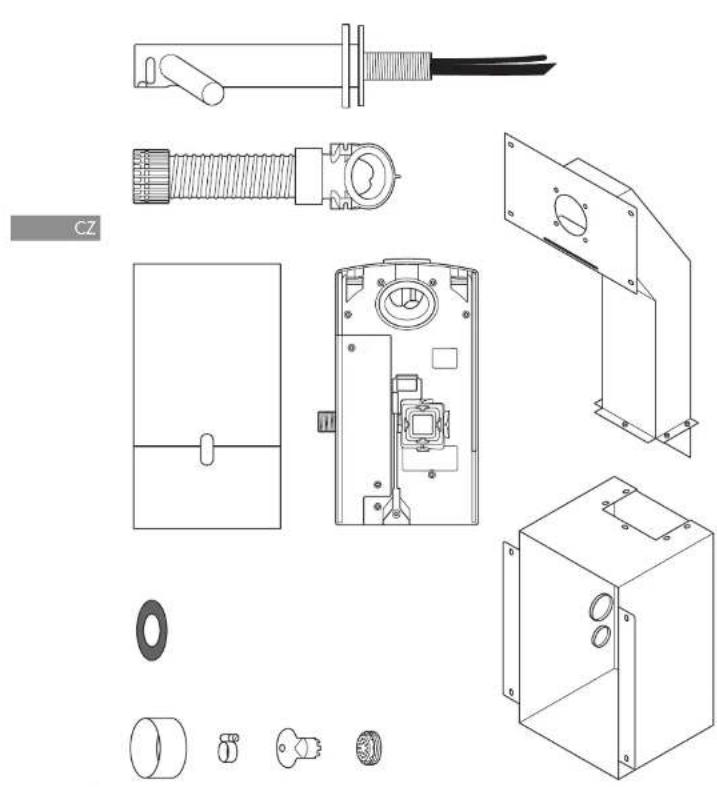

Obsah krabice Požadované nářadí: Malý křížový šroubovák Šestihranný klíč 4mm Plochý šroubovák 7mm Plochý šroubovák 2,5mm Šroubovák Torx T15 Šroubovák Torx T30 Nástrčkový klíč 8mm Nářadí na řezání sádrokartonových desek Svinovací metr a tužka Ruční vrtačka Vhodný vrták Pila na otvory 65mm Kombinované kleště a kleště na stahování izolace Nůž Stavitelný (francouzský) klíč

Kontroly před instalací Obr. A Plánování před instalací Osoušeč rukou Airblade Wash+Dry společnosti Dyson je navržen tak, že se jednotka motoru nachází za sloupkovou konstrukcí stěny vkovovém krytu, který se dodává spolu sosoušečem rukou Airblade Wash+Dry společnosti Dyson, viz obr. A(i). Svislé sloupky stěny musí být postaveny tak, aby bylo mezi ně možné umístit kovový kryt. Viz obr. A(i). – Zařízení je určeno pouze pro suché vnitřní prostory. – Příslušné pokyny kinstalaci naleznete vplatných místních anárodních nařízeních a předpisech pro dostupnost. Za shodu spředpisy a jejich dodržování zodpovídají osoby provádějící instalaci. Zajistěte, aby montáž přístroje odpovídala všem místním stavebním předpisům. – Do pevné elektrické instalace musí být zařazen prostředek pro odpojení všech pólů vsouladu smístními předpisy pro elektrické instalace. – Před montáží nebo údržbou odpojte přívod elektrického proudu a vody. – Zkontrolujte, zda se přímo za místem vrtání a montáže nenachází potrubí (plyn, voda, vzduch), elektrické kabely, dráty nebo kabelové trubky. – Společnost Dyson doporučuje, abyste při instalaci nebo opravách používali vhodný ochranný oděv, ochranu očí a ochranné materiály. – Tento přístroj má být trvale připojen kvodovodnímu potrubí. Použití vprostorách pro přípravu potravin V prostředí pro přípravu potravin je požadována speciální instalace, při které se musí plášť motoru a hadice zcela uzavřít do čistitelného krytu, nebo je třeba plášť motoru umístit na opačnou stranu zdi, aby byl pod přístrojem dostatečný prostor pro mytí (v případě potřeby), a instalace musí být provedena tak, aby byl přístroj umístěn alespoň 2,5m od nekrytých potravin nebo nekrytých povrchů, které jsou ve styku s potravinami. Před instalací si projděte průvodce doporučenými umyvadly na stránkách www.dyson.com. – Pro úspěšnou instalaci je nezbytné správné umístění sloupků stěny, povrchu stěny, pracovního povrchu a umyvadla, jak je zobrazeno na obr. A(ii). – Hlavním rozměrem je vzdálenost středu kohoutku od podlahy. Doporučená vzdálenost je přibližně 955mm, může se ale lišit podle výšky umyvadla, viz šablona (část 2). – Pouze pro model wall: Ponechte dostatečný prostor pro přístup při instalaci a údržbě (obr. A(ii)). – Při montáži řady jednotek vedle sebe na zdi může být nutné další plánování. Obr. B Pokyny ke specifikacím umyvadel Technici společnosti Dyson otestovali speciálně vyvinutou zkušební metodou široký sortiment umyvadel, aby vyhodnotili jejich vhodnost pro osoušeč rukou Dyson Airblade Wash+Dry. Doporučená umyvadla naleznete pomocí našeho průvodce na adrese www.dyson.com. Ideální jsou umyvadla zporcelánu nebo kartáčovaného kovu. Nepoužívejte umyvadla svelmi lesklým povrchem, např. se zrcadlovým chromováním. Minimální rozměry umyvadla naleznete na obr. B. Obr. C/D/E Montáž kohoutku Vzdálenost středu kohoutku od horního okraje umyvadla musí být minimálně 100mm a maximálně 155mm (obr. C) Vzdálenost středu kohoutku od boční stěny musí být alespoň 290mm. Při instalaci více kohoutků vedle sebe musí mít jejich středy vzdálenost alespoň 580mm. Pak je kdispozici dostatek místa pro instalaci pláště motoru a ve výši ramen uživatelů (obr. D). Neumisťujte vodní senzor kohoutku směřující dolů nad povrch, který odráží světlo, jako je například vypouštěcí otvor (obr. E). Obr. F Mýdlo a umístění dávkovače mýdla Společnost Dyson doporučuje jako nejvhodnější pro uživatele gelová mýdla. Zóna snímání infračerveného světla pro aktivaci vzduchu vede podél obou ramen kohoutku. Aby nedocházelo kneúmyslné aktivaci, je důležité počítat spohybem rukou uživatele směrem kdávkovači mýdla. Dávkovač se musí nacházet alespoň 60mm mimo šířku kohoutku, aby uživatel vztahoval ruku kolem ramene. Musí být také alespoň 60mm nad rameny, aby se neaktivovaly senzory. Pamatujte, že uživatel může vztahovat ruku kmýdlu po úhlopříčce, takže tento pohyb nesmí vést zónou snímání. Obr. G/H Odtok vody Vdůsledku vysoké rychlosti vzduchu a přítomnosti vody vtěsné blízkosti je možné, že se určité množství vody a mýdla rozstříkne mimo rozměry umyvadla. Aby se tato nepříjemnost zmírnila, doporučujeme, abyste se řídili níže uvedenými pokyny. Profil dna Plochý profil dna špatně odvádí vodu, což má za následek značné rozstřikování. Aby byl odtok dostatečný, nepoužívejte umyvadla splochým profilem dna, což se týká hlavně plochy bezprostředně obklopující odtokový otvor, tedy plochy o poloměru minimálně 60mm (obr. G). Dostatečné odvádění vody a méně rozstřikování umožní přechodový úhel alespoň 6° od okraje odtokového otvoru umyvadla (minimální poloměr 60mm), viz obr. H. Obr. I/J/K Přechod ode dna kzadní a přední stěně Je nutné počítat i spřechodem ode dna kzadní a přední stěně. Zadní stěna musí být vúhlu co nejbližším 90° a poloměr přechodu mezí ní a dnem musí být co nejmenší, viz obr. I. Zakřivená geometrie může způsobovat větší rozstřik, viz obr. J, přičemž je nutné se vyhnout šikmým přechodům zadní a přední stěny, viz obr. K.64

Obr. L Výpustný otvor Doporučujeme výpustné otvory sco nejotevřenějším ústím, otvory smřížkou nebo perforací jsou nevhodné, protože omezují odtok mýdlové vody (pěny). U výpustných otvorů vumyvadlech nepoužívejte zátky. Obr. M Regulace teploty vody Pokud připojujete přístroj kpřívodu teplé a studené vody, musíte nainstalovat směšovací ventil. Pokud připojujete přístroj pouze kpřívodu studené vody, bude nutné nainstalovat ohřívač. Přívod vody do tohoto výrobku musí být vybaven zařízením pro regulaci teploty podle místních předpisů. A= Směšovací ventil B= Přívod teplé a studené vody C= Výstup spožadovanou teplotou D= Uzavírací ventil E= Ohřívač F= Přívod studené vody Obr. N Instalace Hlavní jednotka se musí montovat na plochou svislou stěnu, která unese celou její váhu. Jedna zvodorovných příček stěny musí být připevněna a) tak, aby nesla hlavní část váhy kovového potrubí a jednotky, a b) tak, aby byla ve správné poloze vůči stopce kohoutku. Přístroj se musí montovat spoužitím dodané trubky, krytky a kovového krytu. Při upevňování přístroje na stěnu nepoužívejte tmel. Zajistěte, aby byly při připojení kdispozici přívod elektrického proudu, přívod smíšené vody a odtok. Musí se použít vhodný prostředek pro vypínání přívodu elektrického proudu a vody, aby bylo možné tyto přívody přerušit před instalací a vpřípadě údržby. Elektroinstalace Vstupní napětí / frekvence: viz údaje na výkonnostním štítku. Odpojení podle potřeby vypínací pojistkou nebo proudovým chráničem. Proud 6,6A. Specifikace kabelů: dvoužilový – PVC a jednožilový – PVC (uzemnění) Při instalaci nebo opravách výrobku je nutné dodržovat místní předpisy pro elektroinstalace. Jmenovitý příkon: viz údaje na výkonnostním štítku. Rozsah provozních teplot: 0°C – 40°C. Příkon vpohotovostním režimu: méně než 0,5W. Maximální nadmořská výška: 2000 metrů. Voda Průtočné množství vody: 4l/min spoužitím běžného perlátoru, 1,9l/min sperlátorem snízkým průtokem dodaným spolu svýrobkem. Požadovaný tlak vody: 1–8 bar. Pro účely servisu je zapotřebí uzavírací ventil 1⁄2” BSP. Sekundární vratné vedení teplé vody musí být co nejblíže směšovacího ventilu, aby se omezilo riziko množení bakterie legionella. Čistota vody a výskyt mikroorganismů Vněkterých zemích platí předpisy nebo pokyny, které vyžadují pravidelné čištění systémů dodávky vody sregulovanou teplotou (jako je voda přiváděná do osoušeče rukou Airblade Wash+Dry společnosti Dyson), aby se minimalizoval výskyt mikroorganismů. Vzájmu dodržování těchto předpisů se osoušeč rukou Airblade Wash+Dry společnosti Dyson konstruuje a testuje tak, aby snesl čištění vnitřku horkou vodou do 95°C a chlornanem sodným skoncentrací 0,45%. Informace o režimech čištění, čistotě dodávané vody a výskytu mikroorganismů naleznete vkonkrétních předpisech pro daný trh a doporučeních pro vodovodní sítě ve vaší zemi. Při vnitřním čištění osoušeče rukou Airblade Wash+Dry společnosti Dyson dodržujte bezpečnostní zásady pro použití horké vody a chemikálií. Společnost Dyson nenese žádnou zodpovědnost za případné úrazy způsobené tímto postupem. Testování odolnosti vůči hrubému zacházení Osoušeč rukou Airblade Wash+Dry společnosti Dyson podstupuje přísné testy odolnosti vůči hrubému zacházení, aby bylo zajištěno, že odolá značným silám a nárazům obvyklým vprostředí komerčních a veřejných sociálních zařízení.65

Pomocí této značky umístěte šablonu na sádrokartonovou desku. Vyřízněte a vyvrtejte otvory pro dřík kohoutku, montážní otvory pro dřík, přístupový otvor a montážní otvory pro přístupový panel podle šablony (část 2). Zarovnejte otvory vsádrokartonové desce sotvory na krytu a potrubí a vhodnými upevňovacími prvky připevněte sádrokartonovou desku ksloupkové konstrukci stěny. Požadovaným způsobem připevněte umyvadlo a pracovní povrch. Podle potřeby proveďte konečnou úpravu povrchu stěny. Vyčistěte vnitřek krytu, aby neobsahoval prach a nečistoty. Obr. 6 Příprava instalace zadní desky Sejměte plášť motoru ze zadní desky: stiskněte červenou uvolňovací západku dole a zvedněte plášť podle Obr. 6a. Plášť motoru uložte na bezpečné místo, dokud ho nebudete potřebovat. Sejměte kryt vodovodní trubky a kryt elektrické instalace ze zadní desky podle Obr. 6b a 6c. Uložte je na bezpečné místo, dokud je nebudete potřebovat. Obr. 7 Plánování montáže zadní desky Nasaďte zadní desku na kovové šrouby uvnitř krytu a zajistěte ji 4 dodanými maticemi M5 spodložkami podle Obr. 7. Obr. 8 Instalace hadice Odšroubujte ze stopky kohoutku krycí desku. Přetáhněte pryžové těsnění přes vodovodní trubku a kabel senzoru na dřík kohoutku podle Obr. 8a. Na vodovodní trubku a kabel senzoru navlékněte šedou hadici podle Obr. 8b. Vodovodní trubku protáhněte levým výstupním otvorem ve vedení hadice podle Obr. 8c. Kleštěmi opatrně protáhněte vodovodní trubku až po plnou bílou čáru, viz Obr. 8d. Aby bylo spojení vzduchotěsné, průchodka na vodovodní trubce musí těsně doléhat na vedení hadice, viz Obr. 8e. Kabel senzoru protáhněte pravým výstupním otvorem podle Obr. 8c. NEPOUŽÍVEJTE kleště, protože by mohlo dojít kpoškození elektrických spojů, viz Obr. 8d. Aby bylo spojení vzduchotěsné, musí průchodka na kabelu těsně doléhat na vedení hadice, viz Obr. 8e. Našroubujte horní límec hadice na dřík kohoutku a silně utáhněte rukou, viz Obr. 8f. A= Pryžové těsnění B= Vodovodní trubka C= Kabel senzoru D= Šedá hadice Obr. 1/2 Sestavení krytu Kovový kryt a trubky sestavte podle obr. 1 spoužitím 5 dodaných šroubů sšestihrannou hlavou a podložek. Sloupkovou konstrukci stěny smontujte tak, aby byl dostatek místa pro kovový kryt a trubky jako na Obr. 2. Hlavním rozměrem je vzdálenost středu kohoutku od podlahy. Doporučená vzdálenost je přibližně 955mm, může se ale lišit podle výšky umyvadla, viz šablona (část 2). Obr. 3 Montáž krytu Kryt a potrubí uchyťte mezi sloupky stěny a spoužitím montážních otvorů vkrytu a na potrubí jako vodítek vyznačte místa 8 otvorů pro šrouby na sloupcích. Kryt je nutné tlačit vzhůru proti horní příčce a nastavit správnou výšku a vodorovnou polohu kohoutku, viz Obr. 3. Sejměte kryt a potrubí a vyvrtejte vhodným vrtákem 8 montážních otvorů pro 8 šroubů M5 do dřeva, viz Obr. 3. UPOZORĚNÍ: Nepoužívejte kryt a potrubí jako šablonu při vrtání. Umístěte kryt a potrubí na sloupky stěny a přišroubujte je 8 dodanými šrouby se zapuštěnou hlavou, viz Obr. 3. Obr. 4 Instalace přívodu elektrického proudu a vody a ukostření VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem! Než budete pokračovat, ujistěte se, že je vypnuto napájení. POZNÁMKA: Kryt musí být ukostřený. Prorazte vdolní průchodce malý otvor a protáhněte jím přívodní kabel podle obrázku. Použijte vhodnou trubku a elektrické příslušenství. Prorazte vhorní průchodce malý otvor a protáhněte jím přívod smíšené vody podle obrázku. Je nutné použít ohebnou trubku spřipojením ½” BSP. Ukostřovací kabel připojte kjednomu ze závrtných šroubů M5 na horní části krytu podle místních pokynů/předpisů pro elektroinstalace. A= Voda B= Elektrický proud Obr. 5 Montáž sádrokartonu Změřte vzdálenost montážního otvoru pro kohoutek od vhodné vodorovné a svislé reference. Podle naměřených rozměrů vyznačte střed montážního otvoru pro kohoutek na sádrokartonové desce. Jednotlivé kroky66

Obr. 9 Připevnění kohoutku Protáhněte hadici otvorem vsádrokartonové desce a zasuňte ji do kovové trubky. Pryžové těsnění by nyní mělo být stisknuto mezi dříkem kohoutku a stěnou, viz. Obr. 9a. Připevněte kohoutek ksádrokartonové stěně, přitom zarovnejte montážní otvory a přesvědčte se, že kohoutek dosedá celou plochou na pryžové těsnění a stěnu, viz Obr. 9b. Kohoutek připevněte kpotrubí za sádrokartonovou deskou 4 dodanými šrouby M5 CSK podle Obr. 9b, a než jej utáhnete, zkontrolujte, zda je vodorovně. Přišroubujte kmontážní desce kohoutku krycí desku a rukou ji pevně utáhněte, viz Obr. 9c. A= Pryžové těsnění D= Šedá hadice B= Dřík kohoutku C= Krycí deska Obr. 10 Připojení kohoutku Přichyťte hadici kzadní desce. Zasuňte kabel senzoru vhadici do konektoru vzadní desce podle Obr. 10. Zkontrolujte orientaci konektoru – dvojice příchytek musí být vyrovnaná. Přesvědčte se, že je kabel správně veden vzadní desce. Obr. 11 Připojení vodovodní trubky Zkraťte vodovodní trubku na délku vyznačenou tečkovanou bílou čarou podle Obr. 11a. Nasaďte na vodovodní trubku hadicovou sponu (je součástí dodávky), viz Obr. 11b. Uvolněte 2 šrouby skřížovou drážkou a sejměte ze zadní desky solenoid podle Obr. 11b. Připojte vodovodní trubku k solenoidu podle Obr. 11c. Připevněte solenoid zpět kzadní desce a utáhněte 2 šrouby podle Obr. 11d. Utáhněte hadicovou sponu a přesvědčte se, že je kabel solenoidu správně umístěn vupevňovacím U-profilu. Obr. 12 Připojení přívodu elektrického proudu Přívod elektrického napětí veďte kzadní desce pomocí schválené ohebné nebo pevné trubky a armatur. Napájecí kabel musí být dostatečně dlouhý, aby se mohl připojit ke svorkovnici na zadní desce. Veďte kabel do zadní desky a utáhněte kabelovou spojku. Stáhněte vhodnou délku izolace a upevněte vodič snapětím a neutrální vodič vodpovídajících svorkovnicích podle Obr. 12. Než budete pokračovat, přesvědčte se, že jsou kabely umístěny správně. Obr. 13 Montáž krytu elektrické instalace Nasaďte kryt elektrické instalace a připevněte jej 6 dodanými upevňovacími prvky tak, abyste nezachytili žádný vodič. Obr. 14 Připojení přívodu smíšené vody POZNÁMKA: Před připojením kzadní desce je nutné důkladně propláchnout přívod vody, aby se zbavil sutě, měděných pilin atd. Nesplnění tohoto pokynu může vést kpoškození elektromagnetického ventilu. Připojte odpojený přívod smíšené vody kzadní desce. Pusťte vodu. Zkontrolujte těsnost u hlavního přívodu vody a připojení vodovodní trubky ke kohoutku. Zkontrolujte také těsnost připojení solenoidu. Obr. 15 Zapnutí napájení Zapněte napájení přístroje. KALIBRAČNÍ CYKLUS: Kohoutek projde po instalaci kalibračním cyklem dlouhým 30 sekund. Dejte ruku pod senzor na kohoutku, abyste pustili proud vody. Zkontrolujte těsnost podle Obr. 14. Na zadní desku připevněte dvěma dodanými upevňovacími prvky kryt vodovodní trubky podle. Obr. 16 Nasazení pláště motoru Přichyťte motor khorní části krytu elektrické instalace. Sklopte jej dolů, aby zapadl na místo podle obrázku. Silně na něj zatlačte podle. VOLITELNÉ: Šroub se dodává za účelem zajištění červeného uvolňovacího tlačítka a zabránění nechtěnému vyjmutí pláště motoru. Zkontrolujte správnou funkci jednotky. Obr. 17 Připevnění přístupového panelu Připevněte přístupový panel ksádrokartonové desce pomocí 4 šroubů M6.67

Vyzkoušejte běžnou funkci osoušeče rukou: – Umístěte ruce pod střed kohoutku a voda poteče automaticky tak dlouho, dokud ruce zůstanou na místě. – Umístěte ruce po obou stranách od středu kohoutku, aby se aktivoval osoušeč rukou a vytvářel tenké proudy vzduchu, které z rukou stírají vodu. – Pohybujte rukama pomalu dozadu a dopředu proudem vzduchu. Obracejte ruce, abyste vystavili proudění vzduchu hřbety i dlaně. Automatické proplachování Výrobek je vybaven funkcí automatického proplachování vodou, jež se aktivuje 24hodin po posledním použití. Doba proplachování činí 60sekund. Díky tomu nedochází ke stání vody a množení bakterií. Ujistěte se, že výrobek je nainstalovaný nad fungujícím umyvadlem s připojeným a průchozím odtokem vody. Osoušeč rukou se nespustí: – Zkontrolujte funkčnost pojistky nebo elektrického jističe a připojení dodávky elektřiny a vody. – Přesvědčte se, že je sejmuta ochranná krytka na čištění a že jsou senzory čisté a nezakryté. – Vypněte a zapněte přístroj. Osoušeč rukou se nepravidelně zapíná a vypíná: – Vypněte a zapněte přístroj. – Vumyvadle nesmí být zátka. Pokud tam je, odstraňte ji. – Zkontrolujte čistotu senzorů. – Zkontrolujte, zda je spolehlivě připojen kabel senzoru zkohoutku. Osoušeč rukou se při použití občas vypne: – Vypněte a zapněte přístroj. – Zkontrolujte čistotu senzorů. – Zkontrolujte, zda jsou přívody vzduchu čisté a nezaprášené. Pokud jsou přívody vzduchu zaprášené, vyčistěte je. – Přesvědčte se, že se vpřívodech vzduchu nenacházejí žádné cizí předměty a že je kolem nich dostatek místa. Prodloužila se doba sušení: – Zkontrolujte přívody vzduchu, a pokud je vnich prach, odstraňte jej. – Zkontrolujte a vpřípadě nutnosti vyměňte filtr. – Přesvědčte se, že je hadice spolehlivě připojena kzákladně kohoutku a nedochází kúnikům. Proud vzduchu je teplejší než obvykle: – Zkontrolujte přívody vzduchu, a pokud je vnich prach, odstraňte jej. – Zkontrolujte a vpřípadě nutnosti vyměňte filtr. – Přesvědčte se, že je hadice spolehlivě připojena kzákladně kohoutku a nedochází kúnikům. Vzduch proudí neustále: – Zkontrolujte, zda se vumyvadle nevyskytují cizí předměty. Pokud je tomu tak, odstraňte je. – Přesvědčte se, že jsou senzory čisté a nic je nezakrývá. – Zkontrolujte a vpřípadě nutnosti vyměňte filtr. – Přesvědčte se, že je hadice spolehlivě připojena kzákladně kohoutku a nedochází kúnikům. Neproudí žádný vzduch: – Vypněte a zapněte přístroj. – Zkontrolujte funkčnost pojistky nebo elektrického jističe a připojení elektrického proudu. – Zkontrolujte čistotu senzorů. – Přesvědčte se, že je vzduchová hadice spolehlivě připojena kzákladně kohoutku a nedochází kúnikům. – Zkontrolujte, zda je spolehlivě připojen kabel senzoru zkohoutku. Zkohoutku neustále teče voda: – Přesvědčte se, že jsou senzory čisté a nic je nezakrývá. Zkohoutku neteče voda: – Přesvědčte se, že je zapnuto napájení a přívod vody a že je otevřený uzavírací ventil. – Zkontrolujte, zda nejsou nečistoty vperlátoru, sejměte jej a podle potřeby jej vyčistěte nebo vyměňte. Voda zkohoutku je příliš horká nebo studená: – Zjistěte, zda je směšovací ventil nastaven na požadovanou teplotu. Pokud budete potřebovat další pomoc a informace, kontaktujte zákaznickou linku společnosti Dyson nebo navštivte stránky www.dyson.com. Řešení problémůKontrola funkčnosti68

1. Tento přístroj nesmějí používat osoby (včetně dětí), které mají snížené fyzické,

smyslové nebo duševní schopnosti nebo nedostatečné zkušenosti a znalosti, pokud nejsou pod dohledem nebo nebyly poučeny o použití přístroje osobou odpovědnou za jejich bezpečnost.

2. Nedovolte, aby se osoušeč rukou používal kjiným účelům než kmytí a sušení

rukou. Přístroj používejte pouze způsobem určeným svýrobcem. Pokud máte nějaké dotazy, obraťte se na výrobce.

3. Před prováděním údržby vypněte napájení na servisním panelu. Spínač musí být

blokován, aby nemohlo dojít k neúmyslnému zapnutí napájení. Pokud vypínač napájení nelze zablokovat, upevněte na servisní panel nápadnou výstrahu, například výstražný štítek. Děti musí být pod dohledem a nesmí si spřístrojem hrát. KČIŠTĚNÍ TOHOTO PŘÍSTROJE NEBO JEHO OKOLÍ NEPOUŽÍVEJTE ŽÁDNÉ ZAŘÍZENÍ NA MYTÍ TLAKOVOU VODOU. VAROVÁNÍ PRO OMEZENÍ RIZIKA POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM, NEPOUŽÍVEJTE STÍMTO PŘÍSTROJEM ŽÁDNÉ POLOVODIČOVÉ ZAŘÍZENÍ PRO REGULACI OTÁČEK. VEŠKERÉ INSTALAČNÍ A SERVISNÍ PRÁCE (INSTALATÉRSKÉ A ELEKTRIKÁŘSKÉ) SMÍ PROVÁDĚT POUZE VYŠKOLENÁ OSOBA NEBO SERVISNÍ TECHNIK SPOLEČNOSTI DYSON VSOULADU SPLATNÝMI MÍSTNÍMI NAŘÍZENÍMI A PŘEDPISY. UPOZORNĚNÍ Osoušeč rukou musí být umístěn ve vnitřních prostorách. Rozsah provozních okolních teplot je 0°C až 40°C. Abyste snížili nebezpečí požáru nebo úrazu elektrickým proudem, chraňte vnitřní mechanismy a součásti přístroje před vlhkostí.

Na tento osoušeč rukou se vztahuje záruka 5 let od data nákupu podle podmínek omezené záruky. Zaregistrujte si záruku na adrese www.dyson.com. Pokud máte ohledně osoušeče rukou jakékoli dotazy, volejte zákaznickou linku společnosti Dyson, sdělte sériové číslo přístroje a informace o místě a datu jeho zakoupení. Pro budoucí použití si sériové číslo poznamenejte zde. Tato ilustrace slouží pouze jako příklad. Sériové číslo naleznete na pravém dolním rohu zadní desky, na registračním formuláři uvnitř balení nebo na velké informační nálepce kolem kohoutku, kterou uvidíte při vybalování. Vbalení osoušeče rukou je vložena obsáhlá instalační příručka. Jsou vní uvedeny podrobné informace o správné instalaci přístroje včetně zapojení elektrických kabelů, které je NUTNÉ důsledně dodržovat. Záruka se nevztahuje na poškození vdůsledku nesprávné instalace. Aby se zabránilo poškození, které by mohlo mít vliv na vaši záruku, doporučujeme do potrubí namontovat filtr.

VAROVÁNÍ Tento výrobek se nesmí používat vumyvadlech uzavřených zátkou. Před otevřením přívodu vody se přesvědčte, že ve výpustném otvoru nejsou žádné cizí předměty a voda může volně odtékat. POUŽITÍ Vložte ruce pod osoušeč, který se automaticky spustí a vytvoří plochy proudícího vzduchu, které z vašich rukou setřou vodu. Pro nejrychlejší osušení:

• Ruce a prsty napněte rovnoběžně spovrchem přístroje, asi 5 mm od štěrbiny, a protahujte je proudem vzduchu od zápěstí po konečky prstů.

• Obracejte je, abyste osušili obě strany, a pomalým a plynulým pohybem sušte každou stranu rukou přibližně 2,5sekundy.

• Ruce držte rovně sprsty sevřenými apalce držte uvnitř, aby proudem vzduchu prošla celá ruka. PRŮVODCE ŘEŠENÍM PROBLÉMŮ

VAROVÁNÍ: NEBEZPEČÍ ÚRAZU ELEKTRICKÝM

PROUDEM! Problém Postup Osoušeč rukou se nespustí. Zkontrolujte funkčnost pojistky nebo elektrického jističe přívod elektrického proudu. Tento úkon musí provést kvalifikovaný elektrikář. Přesvědčte se, že je sejmuta ochranná krytka na čištění a senzory jsou čisté a nezakryté. Pokud je kdispozici bezpečný způsob spínání, zapněte a vypněte zařízení. Pokud bezpečný způsob kdispozici není, musí tento úkon provést kvalifikovaný elektrikář. Osoušeč rukou se nepravidelně zapíná a vypíná. Přesvědčte se, že jsou senzory čisté a nic je nezakrývá. Zkontrolujte, zda je spolehlivě připojen kabel senzoru zkohoutku. Tento úkon musí provést kvalifikovaný elektrikář. Osoušeč rukou se při použití občas vypne, ale po nějaké době se opět spustí. Zkontrolujte, zda není přívod vzduchu znečištěný nebo zaprášený. Odstraňte prach zpřívodu vzduchu. Přesvědčte se, že se vpřívodu vzduchu nenacházejí žádné cizí předměty a že je kolem něj dostatek místa (viz návod kinstalaci). POZNÁMKA: Před připojením k produktu je nutné důkladně propláchnout přívod vody, aby se zbavil úlomků, měděných pilin atd. Nerespektování těchto pokynů bude mít za následek poškození elektromagnetického ventilu. Je nutné postupovat přesně podle pokynů uvedených vtomto návodu a instalační příručce. Jejich nedodržení může mít za následek nesprávnou funkci, škodu na majetku nebo úraz. Na tento výrobek se doporučuje namontovat během instalace uzavírací ventil. Společnost Dyson neodpovídá za žádnou škodu na majetku nebo úraz ani za ztrátu obchodní příležitosti nebo zisku zpodnikání, pokud jste vy, váš personál, instalační nebo servisní technici nepostupovali podle pokynů uvedených vtomto návodu a instalační příručce.

Doba sušení osoušečem rukou se prodloužila. Zkontrolujte, zda není na mřížce přívodu vzduchu prach a pokud ano, odstraňte jej. Zkontrolujte a podle potřeby vyměňte filtr. Přesvědčte se, že je hadice spolehlivě připojena kzákladně kohoutku a že těsní. Tento úkon musí provést kvalifikovaný elektrikář. Zosoušeče rukou neustále proudí vzduch. Přesvědčte se, že jsou senzory čisté a nic je nezakrývá. Zosoušeče rukou neproudí vzduch. Zkontrolujte funkčnost pojistky nebo elektrického jističe přívod elektrického proudu. Tento úkon musí provést kvalifikovaný elektrikář. Přesvědčte se, že je vzduchová hadice spolehlivě připojena kzákladně kohoutku a že těsní". Tento úkon musí provést kvalifikovaný elektrikář. Zkontrolujte, zda je spolehlivě připojen kabel senzoru zkohoutku. Tento úkon musí provést kvalifikovaný elektrikář. KOHOUTEK Problém Postup Zkohoutku neustále teče voda. Přesvědčte se, že jsou senzory čisté a nic je nezakrývá. Zkohoutku neteče voda. Přesvědčte se, že je zapnuto napájení a přívod vody a že je otevřený uzavírací ventil. Tento úkon musí provést kvalifikovaný elektrikář. Přesvědčte se, že vperlátoru nejsou nečistoty, sejměte jej a podle potřeby jej vyčistěte nebo vyměňte. Voda zkohoutku je příliš horká nebo studená. Volejte zákaznickou linku společnosti Dyson. Pokud máte další dotazy, volejte zákaznickou linku společnosti Dyson. POUŽITÍ VPROSTORÁCH PRO PŘÍPRAVU POTRAVIN V prostředí pro přípravu potravin je požadována speciální instalace, při které se musí plášť motoru a hadice zcela uzavřít do čistitelného krytu, nebo je třeba plášť motoru umístit na opačnou stranu zdi, aby byl pod přístrojem dostatečný prostor pro mytí (v případě potřeby), a instalace musí být provedena tak, aby byl přístroj umístěn alespoň 2,5m od nekrytých potravin nebo nekrytých povrchů, které jsou ve styku s potravinami.

Osoušeč rukou se musí denně čistit. Senzory otřete měkkou textilií a neabrazivním čisticím prostředkem, pak na ně nasaďte ochrannou krytku na čištění, aby se neaktivoval výstup vzduchu a vody. Vyčistěte všechny povrchy kohoutku, umyvadlo, zrcadlo a stěny nebo pracovní desky. Až budete hotovi, NEZAPOMEŇTE sejmout ochrannou krytku na čištění. PRAVIDELNĚ čistěte přívody vzduchu na základně pláště motoru (pod umyvadlem). Přesvědčte se, že výpustný otvor vumyvadle není ucpaný a voda může volně odtékat.

Neumývejte zařízení tlakovou vodou. Všechny čisticí chemické látky se musí používat přesně vsouladu spokyny výrobce (včetně náležitého ředění). Pokud na zařízení zůstane dlouhou dobu čisticí chemický prostředek, vytvoří se povlak. Pak může dojít ke snížení účinnosti antibakteriálních povrchů. Všechny chemikálie určené kpoužití se musí nejdříve odzkoušet na méně viditelné ploše, aby se ověřila jejich vhodnost. Do styku svýrobkem se nesmí dostat žádné škodlivé kapaliny (kromě čisticích chemikálií), zejména oleje a výrobky na bázi alkoholu.

POKYNY TÝKAJÍCÍ SE VODY

Tento osoušeč rukou má stupeň krytí IP35. Při použití tlakového mycího zařízení může vniknout voda dovnitř krytu. Poškození vodou způsobené nesprávným čištěním má za následek zánik záruky.

AUTOMATICKÉ PROPLACHOVÁNÍ

Výrobek je vybaven funkcí automatického proplachování vodou, jež se aktivuje 24hodin po posledním použití. Doba proplachování činí 60sekund. Díky tomu nedochází ke stání vody a množení bakterií. Ujistěte se, že výrobek je nainstalovaný nad fungujícím umyvadlem s připojeným a průchozím odtokem vody. POKYNY KVÝMĚNĚ ELEKTROMAGNETICKÉHO VENTILU Může se stát, že bude nutné vyměnit elektromagnetický ventil vosoušeči rukou. Pokud máte dojem, že tento případ nastal, volejte zákaznickou linku společnosti Dyson. Osoušeč rukou se musí před výměnou elektromagnetického ventilu odpojit od elektrické sítě a přívodu vody. Nedodržení této zásady může způsobit vážný úraz nebo škodu na majetku.

Pravidelně kontrolujte přívod vzduchu, zda není zaprášený nebo znečištěný. Kodstranění prachu a nečistot postačí otřít přívod vzduchu měkkou textilií. Pokud se přívod vzduchu zanese, může být zapotřebí důkladnější čištění, případně výměna filtru. Vprostředích sčastým použitím jednotky je vhodná sada pro výměnu filtru Dyson, která obsahuje vše potřebné pro výměnu filtru HEPA na místě. Další informace získáte na zákaznické lince společnosti Dyson. Čištění nebo výměnu filtru je nutné provádět přesně podle pokynů přiložených ksadě pro výměnu filtru. Vpřípadě pochybností se poraďte skvalifikovaným elektrikářem nebo volejte zákaznickou linku společnosti Dyson.

27.11.2017 12:51 - C92757_WD04_OPMAN_INT_X588-OWNERS-MANUAL-PART 3- TEXT.indd_15_0c2s_15_0c2s32

SERVIS Pokud osoušeč rukou vyžaduje servisní zásah, volejte zákaznickou linku společnosti Dyson. Také navštivte webové stránky www.dyson.com.

INFORMACE K LIKVIDACI

Výrobky společnosti Dyson jsou vyrobeny z velmi dobře recyklovatelných materiálů. Pokud je to možné, nechte výrobek recyklovat.

PODMÍNKY PĚTILETÉ ZÁRUKY SPOLEČNOSTI DYSON Pokud jste svůj přístroj zaregistrovali online, začíná záruka platit dnem zakoupení. Doklad o koupi důkladně uschovejte. Pokud nebudete mít doklad o koupi, začne záruka platit 90 dnů po datu výroby přístroje dle záznamů společnosti Dyson. Bude-li jednotka prodána na území EU, tato záruka bude platná pouze v případě, (i) že jednotka bude namontována a používána v zemi, kde byla zakoupena, nebo (ii) že jednotka bude namontována a používána v Rakousku, Belgii, Francii, Německu, Irsku, Itálii, Nizozemsku, Španělsku nebo Velké Británii a že se příslušný model v dané zemi prodává ve verzi pro stejné jmenovité napětí. Bude-li tato jednotka prodána v zemi mimo EU, tato záruka bude platná pouze v případě, že jednotka bude namontována a používána v zemi, kde byla zakoupena.

Na všechny továrně zabudované díly vašeho osoušeče rukou platí pětiletá záruka na vady materiálu a zpracování za předpokladu, že je přístroj používán v souladu s návodem na použití a instalační příručkou. Chcete-li získat více informací, kontaktujte zákaznickou linku společnosti Dyson. Vpřípadě závad na elektroinstalaci vzáruční době provede společnost Dyson opravu, aniž by si účtovala náklady na práci. Vpřípadě výměny pláště motoru, filtru asolenoidu nejsou hrazeny náklady na práci. Chcete-li získat více informací, kontaktujte zákaznickou linku společnosti Dyson. V případě výměny filtru společnost Dyson poskytne sadu pro výměnu filtru, kterou zákazník nainstaluje na místě.

• Veškeré vrácené a vyměněné součásti se stávají majetkem společnosti Dyson.

• Výměna kterékoli části vašeho přístroje v rámci záruky neprodlužuje platnost záruky.

• Záruka poskytuje výhody, které jdou nad rámec vašich spotřebitelských práv a nemají na ně žádný vliv.

NA CO SE ZÁRUKA NEVZTAHUJE

Společnost Dyson neposkytuje záruku na opravu ani výměnu přístroje, na kterém vznikla vada v důsledku:

• Poškození při nehodě, nedbalého užití nebo zanedbání péče, neúmyslného či úmyslného nesprávného použití, nedbalosti, vandalismu, neopatrného užívání nebo manipulace s instalací v rozporu s příručkou obsluhy společnosti Dyson.

• Použití součástí nesmontovaných nebo neinstalovaných v souladu pokyny společnosti Dyson.

• Použití jiných než originálních součástí a příslušenství značky Dyson.

• Nesprávné instalace nebo instalace, která přesně neodpovídá pokynům pro instalaci dodaným společností Dyson (s výjimkou instalace provedené společností Dyson).

• Oprav či úprav neprovedených v souladu s pokyny společnosti Dyson.

• Poškození způsobeného externími vlivy, např dopravou, počasím, výpadky elektrické energie nebo přepětím.

• Běžného opotřebení (např. pojistky apod.).

• Poškození způsobeného čištěním, které nebylo provedeno v souladu s pokyny tohoto návodu: například čištění chemickými prostředky nebo výrobky uvedenými v seznamu výrobků, které přístroj poškozují.

• Poškození způsobeného vniknutím vody v důsledku čištění či údržby v rozporu s tímto návodem.

• Jakéhokoliv poškození vlivem elektřiny, zaplavení vodou nebo poškození konstrukce, přičemž se vylučují i veškeré ztrát obchodních příležitostí i výnosů následkem poruchy produktu.. Máte-li jakékoli pochybnosti ohledně rozsahu záruky, kontaktujte prosím společnost Dyson (podrobné údaje naleznete na zadní straně).

SHRNUTÍ ZÁRUČNÍHO KRYTÍ

• Před zahájením prací na vašem přístroji od společnosti Dyson nebo před dodáním jakýchkoli dílů pro výměnu je nutné předložit doklad o (původním i jakémkoli dalším) dodání/nákupu. Bez předložení těchto dokladů bude oprava účtována jako mimozáruční. Doklad o koupi nebo doručení si uschovejte.

• S výhradou výše uvedených výjimek musí být všechny práce v rámci této záruky provedeny společností Dyson nebo jejími autorizovanými zástupci. DŮLEŽITÉ INFORMACE O OCHRANĚ ÚDAJŮ PŘI REGISTRACI VÝROBKU SPOLEČNOSTI DYSON

• Bude třeba, abyste nám poskytli základní kontaktní údaje, abychom mohli registrovat váš výrobek audržovat záruku na něj.

• Po registraci budete mít možnost si vybrat, zda od nás chcete dostávat různá sdělení. Pokud se přihlásíte kodběru sdělení od společnosti Dyson, budeme vám zasílat podrobnosti ospeciálních nabídkách azprávy onašich novinkách. Údaje, které nám sdělíte, nikdy neprodáme třetím osobám abudeme je používat pouze vsouladu snašimi zásadami ochrany osobních údajů, které jsou kdispozici na našem webu privacy.dyson.com.
