NÁVOD NA OBSLUHU 240i HUSQVARNA

4. Spusťte výrobek anastavte plný výkon.

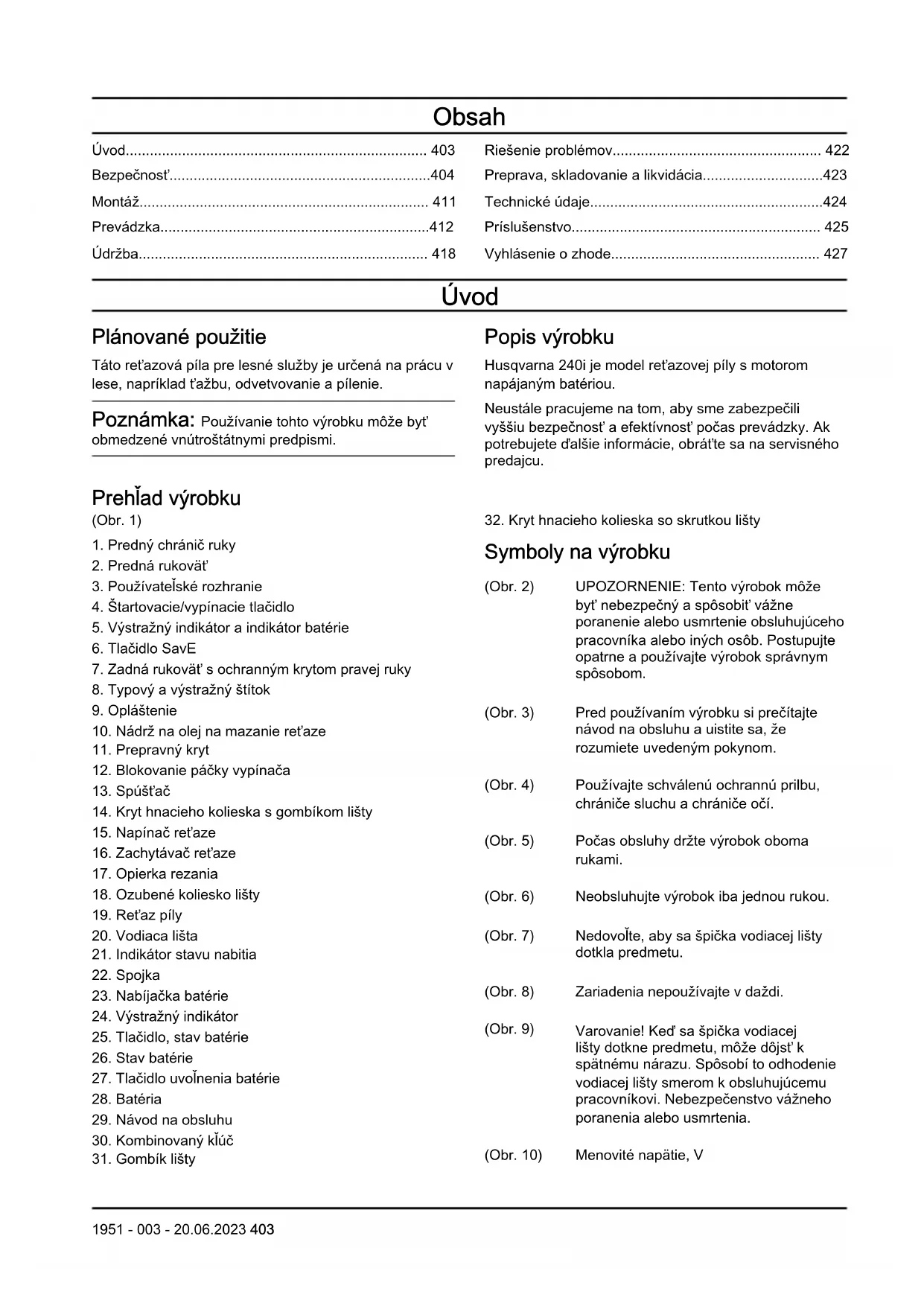

• Osoba odpovědná za technickou dokumentaci 402 1951 - 003 - 20.06.2023Obsah Úvod p. 403
• Bezpečnosť p. 404
• Montáž p. 411
• Prevádzka p. 412
• Údržba p. 418
• Riešenie problémov p. 422
• Preprava, skladovanie alikvidácia p. 423
• Technické údaje p. 424
• Príslušenstvo p. 425
• Vyhlásenie o zhode Úvod Plánované použitie Táto reťazová píla pre lesné služby je určená na prácu v lese, napríklad ťažbu, odvetvovanie a pílenie. Poznámka: Používanie tohto výrobku môže byť obmedzené vnútroštátnymi predpismi. Popis výrobku Husqvarna 240i je model reťazovej píly s motorom napájaným batériou. Neustále pracujeme na tom, aby sme zabezpečili vyššiu bezpečnosť a efektívnosť počas prevádzky. Ak potrebujete ďalšie informácie, obráťte sa na servisného predajcu. Prehľad výrobku (Obr. 1) p. 427

3. Používateľské rozhranie

7. Zadná rukoväť sochranným krytom pravej ruky

30. Kombinovaný kľúč

Symboly na výrobku (Obr. 2) UPOZORNENIE: Tento výrobok môže byť nebezpečný a spôsobiť vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Postupujte opatrne apoužívajte výrobok správnym spôsobom. (Obr. 3) Pred používaním výrobku si prečítajte návod na obsluhu a uistite sa, že rozumiete uvedeným pokynom. (Obr. 4) Používajte schválenú ochrannú prilbu, chrániče sluchu achrániče očí. (Obr. 5) Počas obsluhy držte výrobok oboma rukami. (Obr. 6) Neobsluhujte výrobok iba jednou rukou. (Obr. 7) Nedovoľte, aby sa špička vodiacej lišty dotkla predmetu. (Obr. 8) Zariadenia nepoužívajte vdaždi. (Obr. 9) Varovanie! Keď sa špička vodiacej lišty dotkne predmetu, môže dôjsť k spätnému nárazu. Spôsobí to odhodenie vodiacej lišty smerom k obsluhujúcemu pracovníkovi. Nebezpečenstvo vážneho poranenia alebo usmrtenia. (Obr. 10) Menovité napätie, V 1951 - 003 - 20.06.2023 403(Obr. 11) Olej na mazanie reťaze. (Obr. 12) Smer otáčania reťaze píly a maximálna dĺžka vodiacej lišty. (Obr. 13) Jednosmerný prúd. (Obr. 21) Brzda reťaze, aktivovaná (dopredu). Brzda reťaze, deaktivovaná (dozadu). (Obr. 22) Smer chodu reťaze. (Obr. 23) Výkonový štítok zobrazuje výrobné číslo. yyyy je rok výroby, ww je týždeň výro- by. Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na zvláštne požiadavky certifikácie pre určité trhy. Symboly na batérii a/alebo na nabíjačke batérií (Obr. 24) Tento výrobok recyklujte vre- cyklačnej stanici určenej pre elektrické aelektronické zaria- denia. (Uplatňuje sa iba na Eu- rópu) (Obr. 14) Označenia týkajúce sa ochrany životného prostredia. Výrobok alebo jeho obal nepredstavuje komunálny odpad. Recyklujte ho vschválenom zariadení na likvidáciu elektrických aelektronických zariadení. (Obr. 15) Tento výrobok je vsúlade spríslušnými smernicami EÚ. (Obr. 16) Tento výrobok je vsúlade spríslušnými smernicami Spojeného kráľovstva. (Obr. 17) Označenie týkajúce sa emisie hluku do okolia podľa európskej smernice 2000/14/ES, smerníc anariadení Spojeného kráľovstva alegislatívy vštáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie oochrane životného prostredia pri prevádzke (kontrola hluku) zroku 2017). Garantovaná hladina akustického výkonu produktu je uvedená v Technické údaje na strane 424 ana štítku. (Obr. 18) Transformátor odolný voči poruchám. (Obr. 19) Nabíjačku batérie používajte a skladuje len vinteriéri. (Obr. 20) Dvojitá izolácia. Výrobca Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Zodpovednosť za výrobok Vsúlade správnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom vdôsledku:

• nesprávne vykonanej opravy výrobku,

• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,

• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

• opravy výrobku, ktoré neboli vykonané vschválenom servisnom stredisku alebo schválenými kompetentnými osobami. Bezpečnosť Bezpečnostné definície Výstrahy, upozornenia apoznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti vprípade nedodržania pokynov vnávode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii. Všeobecné bezpečnostné upozornenie pre elektrické nástroje VÝSTRAHA: Prečítajte si všetky bezpečnostné upozornenia, pokyny a pozrite si ilustrácie a uvedené technické 404 1951 - 003 - 20.06.2023údaje tohto elektrického nástroja. Nedodržanie všetkých nižšie uvedených pokynov môže spôsobiť zásah elektrickým prúdom, požiar alebo ťažké zranenia.

• Uchovajte si všetky upozornenia a pokyny pre budúce použitie. Výraz „elektrický nástroj“ vupozorneniach označuje elektrický nástroj napájaný zelektrickej siete (skáblom) alebo napájaný zbatérie (bez kábla). Bezpečnosť na pracovisku

• Udržiavajte pracovisko v čistote a dobre osvetlené. Neporiadok alebo nedostatočné osvetlenie spôsobujú nehody.

• Nepoužívajte elektrické nástroje vo výbušnom ovzduší, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické nástroje vytvárajú iskry, ktoré môžu vznietiť prach alebo výpary.

• Pri používaní elektrického nástroja zabráňte deťom a okoloidúcim, aby sa zdržiavali vo vašej blízkosti. Rušivé podnety môžu spôsobiť stratu kontroly. Elektrická bezpečnosť

• Parametre elektrických nástrojov sa musia zhodovať s parametrami napájacej zásuvky. Nikdy a žiadnym spôsobom nemodifikujte elektrickú zástrčku. Suzemnenými elektrickými nástrojmi nepoužívajte žiadne adaptérové zástrčky. Ak sa zástrčky neupravujú a používajú sa zodpovedajúce zásuvky, zníži sa riziko úrazu elektrickým prúdom.

• Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Riziko úrazu elektrickým prúdom je vyššie, ak je vaše telo uzemnené.

• Nevystavujte elektrické nástroje dažďu alebo vlhkým podmienkam. Voda vnikajúca do elektrického náradia zvýši riziko úrazu elektrickým prúdom.

• Nepoužívajte kábel nesprávnym spôsobom. Nikdy nepoužívajte kábel na nosenie, ťahanie alebo odpájanie elektrického náradia. Chráňte šnúru pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa dielcami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri práci s elektrickým náradím vonku používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

• Ak je nevyhnutné použiť elektrický nástroj vo vlhkom prostredí, na napájanie nástroja použite vedenie vybavené prúdovým chráničom (RCD). Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom. Osobná bezpečnosť

• Buďte pozorní, sledujte, čo robíte, a pri používaní elektrického nástroja postupujte rozumne. Nepoužívajte elektrický nástroj, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov

Chvíľka nepozornosti pri používaní elektrických nástrojov môže spôsobiť vážny úraz.

• Používajte osobné ochranné pomôcky. Vždy noste ochranné prostriedky očí. Ochranné vybavenie, ako sú napríklad masky proti prachu, bezpečnostné topánky sprotišmykovou podrážkou, prilby alebo chrániče sluchu použité vo vhodných prípadoch znižujú počet osobných poranení.

• Zabráňte neúmyselnému spusteniu zariadenia. Pred pripojením kelektrickej sieti alebo akumulátoru overte zdvihnutím alebo prenesením nástroja, či je vypínač vo vypnutej polohe. Prenášanie elektrických nástrojov s prstom na vypínači alebo pripojenie napájania k nástrojom, ktoré majú vypínač zapnutý, zvyšuje riziko nehôd.

• Pred zapnutím elektrického nástroja vyberte nastavovací kľúč alebo kľúč na matice. Kľúč nasadený na otáčajúcu sa časť elektrického nástroja môže spôsobiť úraz.

• Nenaťahujte sa príliš ďaleko. Vždy si udržiavajte rovnováhu a správny postoj. To umožňuje lepšie ovládanie elektrického nástroja v neočakávaných situáciách.

• Vhodne sa oblečte. Nenoste voľné oblečenie alebo šperky. Udržujte svoje vlasy a oblečenie mimo dosahu pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť v pohyblivých častiach.

• Ak je možné pripojiť zariadenia na odsávanie a zber prachu, overte, či sú tieto zariadenia pripojené a či sa správne používajú. Používanie zberača prachu môže obmedziť nebezpečenstvá týkajúce sa prachu.

• Nedovoľte, aby vás skúsenosti získané častým používaním nástrojov uspokojili, a ignorovali by ste bezpečnostné pravidlá pri používaní nástroja. Neopatrné konanie môže v zlomku sekundy spôsobiť vážne poranenie. Používanie a starostlivosť o elektrické náradie

• Nepoužívajte elektrický nástroj násilím. Používajte správny elektrický nástroj na dané použitie. Správny elektrický nástroj vykoná prácu lepšie a bezpečnejšie pri rýchlosti, na akú je určený.

• Nepoužívajte elektrický nástroj, ak sa nedá zapnúť avypnúť vypínačom. Akýkoľvek elektrický nástroj, ktorý sa nedá ovládať vypínačom, je nebezpečný a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo skladovaním elektrického nástroja odpojte zástrčku od zdroja napájania alebo vyberte akumulátor zelektrického nástroja, ak je vyberateľný. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického nástroja.

• Nepoužívané elektrické nástroje udržiavajte mimo dosahu detí a nedovoľte osobám, ktoré nepoznajú elektrické nástroje alebo tieto pokyny, aby elektrický nástroj používali. Elektrické nástroje sú nebezpečné vrukách neskúsených používateľov. 1951 - 003 - 20.06.2023 405• Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte vychýlenie alebo ohnutie pohyblivých časti, nalomenie častí alebo akékoľvek iné poškodenie, ktoré môže ovplyvniť prevádzku elektrického nástroja. Ak je elektrický nástroj poškodený, dajte ho pred použitím opraviť. Mnoho nehôd je spôsobených nedostatočne udržiavanými elektrickými nástrojmi.

• Rezacie nástroje udržiavajte nabrúsené a v čistote. Správne udržiavané rezacie nástroje s ostrými hranami sú menej náchylné na ohnutie a ľahšie sa ovládajú.

• Používajte elektrický nástroj, príslušenstvo a diely nástroja atď. v súlade s týmito pokynmi, pričom vezmite do úvahy pracovné podmienky a typ vykonávanej práce. Používanie elektrického náradia na iné ako určené účely môže vyvolať nebezpečnú situáciu.

• Rukoväti a úchytné povrchy udržiavajte suché, čisté a neznečistené olejom a mazivom. Šmykľavé rukoväti a povrchy na uchopenie neumožňujú bezpečnú manipuláciu a ovládanie nástroja v nečakaných situáciách. Používanie nástroja napájaného akumulátorom astarostlivosť oň

• Nabíjajte iba pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití siným akumulátorom predstavovať nebezpečenstvo požiaru.

• Elektrické nástroje používajte iba so špecificky označenými akumulátormi. Pri použití akéhokoľvek iného akumulátora môže hroziť nebezpečenstvo poranenia a požiaru.

• Keď sa akumulátor nepoužíva, udržujte ho mimo dosahu kovových predmetov, ako sú spony na papier, mince, kľúče, klince, skrutky alebo iné drobné kovové predmety, ktoré môžu vytvoriť spoj medzi svorkami. Skratovanie svoriek akumulátora môže spôsobiť popáleniny alebo požiar.

• Pri neopatrnom zaobchádzaní môže zakumulátora uniknúť tekutina. Nedotýkajte sa jej. Vprípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane kvapalina zakumulátora do očí, vyhľadajte aj lekársku pomoc. Kvapalina vystrekujúca zakumulátora môže spôsobiť podráždenie alebo popáleniny.

• Nepoužívajte poškodený alebo upravený akumulátor alebo nástroj. Poškodené alebo upravené akumulátory môžu mať za následok nepredvídateľné fungovanie a spôsobiť požiar, výbuch alebo predstavovať nebezpečenstvo poranenia.

• Akumulátor alebo nástroj nevystavujte ohňu alebo nadmerne vysokým teplotám. Pri vystavení ohňu alebo teplote nad 130°C (265°F) môže dôjsť kvýbuchu.

Dodržiavajte všetky pokyny na nabíjanie apri nabíjaní nevystavujte akumulátor alebo nástroj teplotám, ktoré sú mimo teplotného rozsahu uvedeného vpokynoch. Pri nesprávnom nabíjaní alebo pri vonkajších teplotách mimo uvedeného rozsahu hrozí poškodenie akumulátora azvyšuje sa nebezpečenstvo požiaru. Servis

• Elektrické náradie zverte do opravy iba kvalifikovanému odborníkovi a používajte iba originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti elektrického nástroja.

• Poškodené akumulátory nikdy neservisujte sami. Servis akumulátorov smie vykonávať len výrobca alebo autorizovaný servis. Všeobecné bezpečnostné upozornenia k reťazovej píle

• Keď je reťazová píla zapnutá, nepribližujte sa k nej žiadnou časťou tela. Pred zapnutím reťazovej píly skontrolujte, či sa reťaz píly ničoho nedotýka. Chvíľa nepozornosti pri používaní motorovej píly môže spôsobiť zachytenie oblečenia alebo tela reťazou píly.

• Reťazovú pílu držte vždy pravou rukou na zadnej rukoväti a ľavou rukou na prednej rukoväti. Držanie motorovej píly s opačným usporiadaním rúk zvyšuje riziko poranenia a nemá sa nikdy používať.

• Reťazovú pílu držte iba za izolovanú časť určenú na držanie, pretože reťaz píly sa môže dostať do kontaktu so skrytými káblami. Reťaze píly, ktoré sa dostanú do kontaktu s vodičom pod napätím, môžu preniesť napätie na nechránené kovové časti reťazovej píly a môžu používateľovi spôsobiť úraz elektrickým prúdom.

• Noste chrániče očí. Odporúča sa ďalšie ochranné vybavenie na ochranu sluchu, hlavy, rúk, nôh a chodidiel. Vhodné ochranné vybavenie obmedzí zranenia spôsobené lietajúcimi úlomkami alebo náhodným kontaktom s reťazou píly.

• Reťazovú pílu nepoužívajte tak, že stojíte na strome, na rebríku, na streche alebo na akomkoľvek nestabilnom povrchu. Používanie reťazovej píly takýmto spôsobom môže spôsobiť vážne osobné poranenie.

• Vždy noste vhodnú obuv a reťazovú pílu používajte iba vtedy, ak stojíte na stabilnom, pevnom a rovnom povrchu. Klzké alebo nestabilné povrchy môžu spôsobiť stratu rovnováhy alebo kontroly nad reťazovou pílou.

• Pri rezaní konára, ktorý je napnutý, dávajte pozor na jeho vymrštenie. Keď sa uvoľní napnutie vo vláknach dreva, odpružený konár môže zasiahnuť používateľa a/alebo neovládateľne odhodiť reťazovú pílu.

• Mimoriadny pozor dávajte pri rezaní krovín a mladých stromov. Pružný materiál môže reťaz píly

Odchýliť sa od tohto bezpečnostného predpisu je možné len vtedy, ak ste vyškolení voblasti špeciálnych spôsobov rezania apráce, aste riadne zaistení (zdvíhacia lyžica, laná, bezpečnostný popruh). 406 1951 - 003 - 20.06.2023zachytiť a vymrštiť smerom k vám alebo spôsobiť stratu rovnováhy.

• Reťazovú pílu prenášajte za prednú rukoväť vypnutú a smerom od vášho tela. Pri prenášaní alebo uskladnení reťazovej píly vždy nasaďte kryt vodiacej lišty. Pri správnej manipulácii s reťazovou pílou sa obmedzí pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou píly.

• Riaďte sa pokynmi na mazanie, napnutie reťaze a výmenu lišty a reťaze. Nesprávne napnutá alebo namastená reťaz môže spôsobiť brzdenie alebo zvýšiť riziko spätného nárazu.

• Režte iba drevo. Reťazovú pílu nepoužívajte na účely, na ktoré nie je určená. Napríklad: Reťazovú pílu nepoužívajte na rezanie kovu, plastu, muriva ani stavebných materiálov okrem dreva. Použitie reťazovej píly na iné než určené činnosti môže spôsobiť vznik nebezpečnej situácie.

• Predtým, ako sa pokúsite rezať strom, musíte poznať všetky riziká a spôsob, ako im predchádzať. Počas rezania stromu môže dôjsť k zraneniu obsluhy alebo osôb v okolí.

• Pri odstraňovaní zachyteného materiálu, skladovaní alebo vykonávaní servisu reťazovej píly dodržujte všetky pokyny. Uistite sa, že je prepínač vo vypnutej polohe aže je vybratý akumulátor. Neočakávané uvedenie reťazovej píly do činnosti vpriebehu odstraňovania zachyteného materiálu alebo vykonávania servisu môže spôsobiť vážne poranenie.

• Nepoužívajte reťazovú pílu na strome, ak na to nemáte špeciálne školenie. Používanie reťazovej píly na strome bez vhodného zaškolenia môže zvýšiť riziko vážnych zranení osôb. Príčiny spätného nárazu a jeho predchádzanie Spätný náraz môže nastať vtedy, ak koniec vodiacej lišty príde do kontaktu s nejakým predmetom alebo keď sa rez dreva zatvorí a stisne reťaz píly. Kontakt konca vodiacej lišty môže v niektorých prípadoch spôsobiť náhly spätný náraz, ktorý spôsobí, že sa vodiaca lišta odrazí dozadu a nahor smerom k používateľovi. Stisnutie reťaze píly pozdĺž vrchnej časti vodiacej lišty môže vodiacu lištu vytlačiť prudko dozadu smerom k používateľovi. Každá z týchto reakcií môže spôsobiť neovládateľnosť píly, ktorá môže spôsobiť vážne zranenie. Nespoliehajte sa iba na bezpečnostné zariadenia zabudované vpíle. Ako používateľ motorovej píly by ste mali vykonať niekoľko krokov, aby pri rezaní nedochádzalo k nehodám alebo zraneniam. Spätný náraz vzniká v dôsledku nesprávneho použitia reťazovej píly alebo nesprávnych pracovných postupov alebo podmienok adá sa mu zabrániť prijatím vhodných opatrení opísaných nižšie:

• Pílu držte pevne tak, aby prsty obopínali rukoväte reťazovej píly, s obidvomi rukami na píle a telo a ruku majte v takej polohe, aby ste odolali silám spätného nárazu. Používateľ môže sily spätného nárazu skrotiť, ak sa vykonajú vhodné opatrenia. Motorovú pílu nepúšťajte.

Nenačahujte sa príliš ďaleko a nerežte nad úrovňou ramien. To pomôže zabrániť neúmyselnému kontaktu konca a umožňuje lepšiu kontrolu reťazovej píly v neočakávaných situáciách.

• Používajte iba náhradné vodiace lišty a reťaze píly určené výrobcom. Nesprávne náhradné vodiace lišty a reťaze píly môžu spôsobiť pretrhnutie reťaze a/ alebo spätný náraz.

• Dodržujte pokyny výrobcu na ostrenie a údržbu reťaze píly. Zníženie výšky mierky hĺbky môže viesť k zosilneniu spätných nárazov. USCHOVAJTE SI TIETO POKYNY. Všeobecné bezpečnostné pokyny VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Tento výrobok môže byť nebezpečný, ak nie ste opatrní alebo ho používate nesprávne. Tento výrobok môže spôsobiť vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Je veľmi dôležité, aby ste si prečítali tento návod na obsluhu a aby ste rozumeli jeho obsahu.

• Výrobok neupravujte bez súhlasu výrobcu. Nepoužívajte výrobok, ktorý upravovali iné osoby a vždy používajte originálne príslušenstvo. Zmeny, ktoré neschválil výrobca, môžu zapríčiniť vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb.

• Dlhodobé vdychovanie výparov oleja na mazanie reťaze a pilín môže spôsobiť zdravotné problémy.

• Tento produkt vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Na zníženie rizika vážneho poranenia alebo usmrtenia odporúčame, aby sa osoby simplantovanými lekárskymi pomôckami poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku. Bezpečnostné pokyny pre prevádzku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Informácie uvedené vtomto návode na obsluhu nenahrádzajú odborné znalosti a skúsenosti. Ak sa vdanej situácii necítite bezpečne, výrobok zastavte. Obráťte sa na servisné stredisko alebo na profesionálneho používateľa reťazovej píly. Nepokúšajte sa vykonávať činnosti, vktorých nemáte istotu!

• Ak máte otázky týkajúce sa prevádzky výrobku, obráťte sa na servisného predajcu alebo spoločnosť Husqvarna. Môžeme vám poskytnú informácie oefektívnej a bezpečnej prevádzke výrobku. 1951 - 003 - 20.06.2023 407Ak je to možné, zúčastnite sa školiaceho kurzu zameraného na používanie reťazovej píly. Informácie o dostupných školiacich materiáloch a kurzoch získate u svojho servisného predajcu, v lesníckej škole alebo knižnici.

• Skôr ako začnete výrobok používať, musíte porozumieť účinkom spätného nárazu a tomu, ako im predchádzať. Včasti Informácie ospätnom náraze na strane 413

Časté otázky týkajúce sa spätného nárazu na strane 414 kde nájdete pokyny.

• Nepoužívajte výrobok, batériu alebo nabíjačku batérie, ktoré sú poškodené alebo nefungujú správne.

• Nedotýkajte sa rotujúcej reťaze píly. Môže to spôsobiť vážne poranenie alebo usmrtenie.

• Výrobok nepoužívajte, ak ste unavení, po požití alkoholu, drog, liekov alebo čohokoľvek iného, čo môže viesť kzníženiu zrakovej schopnosti, pozornosti, koordinácie alebo schopnosti úsudku.

• Práca vnepriaznivom počasí je únavnáa často prináša zvýšené nebezpečenstvo. Vzhľadom na zvýšené nebezpečenstvo sa neodporúča používať výrobok za veľmi nepriaznivého počasia, napríklad za hustej hmly, silného dažďa, silného vetra, keď je veľmi chladno alebo počas búrky.

• Výrobok neštartujte, ak nie je správne nasadená vodiaca lišta, reťaz píly a všetky kryty. V opačnom prípade sa môže uvoľniť hnacie koliesko a zapríčiniť vážne poranenia. Včasti Montáž na strane 411 kde nájdete pokyny. (Obr. 25)

• Niekedy sa úlomky zachytia vkryte kolieska aspôsobia zaseknutie reťaze píly. Pred čistením vždy zastavte motor.

• Poobzerajte sa okolo seba. Uistite sa, že neexistuje nebezpečenstvo, že by sa osoby alebo zvieratá mohli dotknúť výrobku alebo ovplyvniť jeho ovládanie. (Obr. 26)

• Nedovoľte deťom, aby výrobok používali alebo sa knemu priblížili. Keďže sa výrobok ľahko štartuje, existuje pravdepodobnosť, že sa im ho podarí naštartovať, ak nie sú pod neustálym dozorom. Môže to predstavovať riziko vážneho poranenia.

• Keď nemáte dokonalý prehľad otom, čo sa svýrobkom robí alebo výrobok nechávate na nejaký čas bez dozoru, vyberte batériu.

• Na zaistenie dokonalej kontroly nad výrobkom sa vyžaduje stabilný postoj. Výrobok nepoužívajte, keď ste na strome alebo na rebríku. Výrobok nepoužívajte, keď stojíte na nestabilnom povrchu.

• Práca na strome si vyžaduje použitie špeciálnych spôsobov pílenia a práce, ktoré treba dodržiavať, aby sa obmedzilo zvýšené riziko úrazu. Nikdy nepracujte na strome, ak ste neprešli špecifickým profesionálnym školením na tento typ práce, vrátane školenia na používanie bezpečnostného a iného lezeckého vybavenia, napríklad popruhov, lán, remeňov, stúpadiel, hákov, karabínok atď.

• Nikdy sa nepokúšajte zachytiť padajúce časti. Nikdy nerežte na strome, ak na zaistenie používate iba jedno lano. Vždy používajte dve istené laná. (Obr. 27)

• Ak nebudete postupovať opatrne, zvyšuje sa nebezpečenstvo spätného nárazu. Spätný náraz môže vzniknúť, ak sa zóna spätného nárazu vodiacej lišty náhodne dotkne konára, stromu alebo iných predmetov. (Obr. 28)

• Nepoužívajte výrobok vsituáciách, vktorých by vprípade nehody nebolo možné zabezpečiť žiadnu pomoc.

• Pred prenášaním výrobok zastavte a zapnite brzdu reťaze. Výrobok držte tak, aby vodiaca lišta a reťaz píly smerovali dozadu. Pred prepravou alebo prenášaním na akúkoľvek vzdialenosť nasaďte na vodiacu lištu prepravný kryt.

• Keď kladiete výrobok na zem, zapnite brzdu reťaze a výrobok majte neustále pod dohľadom. Ak odložíte výrobok na akúkoľvek dobu, zastavte ho a vyberte batériu.

• Hrozí, že vpohonnom systéme uviaznu kúsky dreva. Môže to spôsobiť zaseknutie reťaze píly. Pred čistením výrobok vždy zastavte a vyberte batériu.

• Zabezpečte, aby sa vokolí výrobku dalo bezpečne pohybovať. Preskúmajte podmienky a okolitý terén a zistite, či sa vňom nenachádzajú možné prekážky, ako napríklad korene, skaly, konáre a iné predmety. Pri práci vsvahu buďte opatrní.

• Pri rezaní s rezným zariadením, ktoré je nesprávne alebo nie je správne nabrúsené, sa zvyšuje úroveň vibrácií. Rezanie tvrdého dreva, napríklad listnatých stromov, spôsobuje viac vibrácií ako rezanie mäkkého dreva, napríklad ihličnanov. (Obr. 30)

• Nadmerné vystavenie vibráciám môže viesť kpoškodeniu krvného obehu alebo nervovým poškodeniam uľudí, ktorý majú zhoršený krvný obeh. Pri symptómoch nadmerného vystavenia vibráciám sa obráťte na svojho lekára. Tieto príznaky sú tŕpnutie, strata citu, chvenie, pichanie, bolesť, strata sily, zmeny vo farbe a stave pleti. Tieto príznaky sa bežne objavujú na prstoch, rukách a zápästiach a môžu sa zhoršiť pri nízkych teplotách.

• Vyvarujte sa situácií, ktoré podľa vás presahujú vaše možnosti.

• Nie je možné obsiahnuť všetky situácie, ktoré sa môžu vyskytnúť pri používaní tohto výrobku. Vždy zachovávajte opatrnosť a riaďte sa zdravým úsudkom. (Obr. 31)

1951 - 003 - 20.06.2023Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy. (Obr. 32)

• Väčšina úrazov pri práci sreťazovou pílou sa stáva, keď reťaz píly zasiahne používateľa. Počas prevádzky musíte používať schválené osobné ochranné prostriedky. Osobné ochranné prostriedky vás nedokážu úplne ochrániť pred zranením, ale môžu znížiť závažnosť zranenia vprípade nehody. Servisné stredisko vám poskytne odporúčania, ktoré vybavenie použiť.

• Odev musí byť priliehavý, nesmie však obmedzovať pohyb. Pravidelne vykonávajte kontrolu stavu osobných ochranných prostriedkov.

• Používajte schválenú ochrannú prilbu.

• Používajte schválené chrániče sluchu. Dlhodobé vystavenie sa hluku môže spôsobiť trvalé poškodenie sluchu.

• Používajte schválené ochranné okuliare alebo ochranný štít na tvár, aby ste znížili riziko poranenia spôsobeného odrazenými predmetmi. Výrobok môže veľkou silou vymršťovať predmety, napríklad triesky, kúsky dreva apod. Môže dôjsť k vážnemu poraneniu, najmä poraneniu očí.

• Používajte rukavice určené na ochranu pri rezaní reťazovou pílou.

• Používajte nohavice určené na ochranu pri rezaní reťazovou pílou.

• Používajte topánky určené na ochranu pri rezaní reťazovou pílou soceľovou špičkou aprotišmykovou podrážkou.

• Vždy majte so sebou lekárničku.

• Nebezpečenstvo iskrenia. Majte kdispozícii nástroje na hasenie ohňa alopatu na zabránenie lesným požiarom. Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Výrobok nepoužívajte sbezpečnostnými zariadeniami, ktoré sú poškodené alebo nefungujú správne.

• Ak sú bezpečnostné zariadenia poškodené alebo nefungujú správne, obráťte sa na Husqvarna servisného zástupcu. Funkcie používateľského rozhrania Používateľské rozhranie obsahuje tlačidlo štart/stop, tlačidlo SavE, indikátor stavu batérie a výstražný indikátor. Ak sa zapne brzda reťaze alebo nastane riziko preťaženia, bliká výstražný indikátor. Ochrana pred preťažením dočasne zastaví výrobok, pričom výrobok nemôžete používať, kým jeho teplota neklesne. Ak výstražný indikátor trvalo svieti, obráťte sa na servisné stredisko. (Obr. 33) Bližšie informácie opoužívateľskom rozhraní nájdete včasti Prehľad výrobku na strane 403

Funkcia automatického zastavenia Výrobok obsahuje funkciu automatického zastavenia, ktorá ho zastaví, ak výrobok 3 minúty nepoužívate. Brzda reťaze apredný chránič ruky Váš výrobok má brzdu reťaze, ktorá pri spätnom náraze reťaz píly zastaví. Brzda reťaze znižuje nebezpečenstvo nehôd, ale iba vy im môžete predísť. (Obr. 34) VÝSTRAHA: Vyhýbajte sa situáciám, pri ktorých existuje nebezpečenstvo spätného nárazu. Pri používaní výrobku postupujte opatrne a dbajte na to, aby zóna spätného nárazu vodiacej lišty nezasiahla žiadny predmet. (Obr. 35) Brzda reťaze (A) sa aktivuje manuálne ľavou rukou alebo automaticky zotrvačnosťou. Predný chránič ruky (B) posuňte dopredu, aby sa manuálne aktivovala brzda reťaze. Tento pohyb spustí pružinový mechanizmus, ktorý zastaví hnacie koliesko. (Obr. 36) Spôsob aktivovania brzdy reťaze závisí od sily spätného nárazu a polohy výrobku. Ak vás zasiahne intenzívny spätný náraz, keď je zóna spätného nárazu najďalej od vás, brzda reťaze sa aktivuje zotrvačnosťou. Ak je spätný náraz miernejší alebo je zóna spätného nárazu bližšie ku vám, brzda reťaze sa aktivuje manuálne ľavou rukou. (Obr. 37) Brzdu reťaze používajte ako parkovaciu brzdu pri spúšťaní výrobku alebo pri presune na krátku vzdialenosť. Znižuje sa tým riziko, že by ste sa vy alebo osoba vo vašej blízkosti mohli dostať do kontaktu sreťazou píly. (Obr. 38) Predný chránič ruky potiahnite dozadu, aby sa deaktivovala brzda reťaze. (Obr. 39) 1951 - 003 - 20.06.2023 409Spätný náraz môže byť veľmi nečakaný a intenzívny. Väčšina nárazov je menších a nie vždy aktivujú brzdu reťaze. Ak pri používaní výrobku dôjde kspätnému nárazu, pevne držte rukoväti a nepúšťajte ich. (Obr. 40) Predný chránič ruky znižuje taktiež riziko kontaktu sreťazou píly, ak sa rukou pustíte prednej rukoväti. (Obr. 41) Vpolohe pri pílení nemožno vykonať manuálnu aktiváciu brzdy reťaze. Brzda reťaze sa v tejto polohe môže aktivovať len zotrvačnosťou. (Obr. 42) Blokovanie páčky vypínača Poistka páčky vypínača bráni náhodnému posunu páčky vypínača. Ak posuniete poistku páčky vypínača (A) dopredu a potom ju posuniete proti rukoväti (B), páčka vypínača (C) sa uvoľní. Keď uvoľníte rukoväť, páčka vypínača aj poistka páčky vypínača sa vrátia späť do svojej pôvodnej polohy. (Obr. 43) Zachytávač reťaze Zachytávač reťaze slúži na zachytenie reťaze, ak sa pretrhne alebo uvoľní. Toto riziko sa znižuje pri správnom napnutí reťaze. K zníženiu rizika prispieva aj správna údržba vodiacej lišty a reťaze píly. Pokyny nájdete včasti Montáž na strane 411

(Obr. 44) Ochranný kryt pravej ruky Ochranný kryt pravej ruky slúži na ochranu ruky vprípade, že sa reťaz píly roztrhne alebo uvoľní. Taktiež zabraňuje, aby konáre a vetvičky nenarušili činnosť výrobku. (Obr. 45) Bezpečnosť batérie VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Používajte iba akumulátory série BLi a 40-B. Podrobnosti nájdete včasti Schválené batérie na strane 426 . Batérie sú softvérovo kódované.

• Nabíjateľné akumulátory série BLi a 40-B používajte iba na napájanie príslušných výrobkov značky Husqvarna. Včasti Schválené nabíjačky batérií pre výrobok na strane 426 . V prípade iných zariadení nepoužívajte batériu ako zdroj napájania, aby ste zabránili riziku zranenia.

• Nebezpečenstvo zásahu elektrickým prúdom. Nepripájajte konektory batérie ku kľúčom, skrutkám ani kiným kovovým predmetom. Môže dôjsť kskratu batérie.

• Nepoužívajte batérie, ktoré nie sú dobíjateľné.

• Do vetracích otvorov batérie nevkladajte žiadne predmety.

• Batériu nevystavuje priamemu slnečnému žiareniu, teplu ani otvorenému ohňu. Batéria môže spôsobiť popálenie alebo poleptanie.

• Batériu nevystavuje dažďu ani vlhku.

• Batériu nevystavuje mikrovlnému žiareniu ani vysokému tlaku.

• Nepokúšajte sa rozoberať ani rozdrviť batériu.

• Zamedzte kontaktu batériovej kyseliny spokožkou. Batériová kyselina spôsobuje poranenia pokožky, poleptanie apopáleniny. Ak sa vám batériová kyselina do očí, nepretierajte si ich. Namiesto toho ich minimálne 15minút vyplachujte vodou. Ak sa batériová kyselina dostane do kontaktu spokožkou, je nutné umyť ju veľkým množstvom vody amydlom. Zavolajte lekársku pomoc.

• Nepoužívajte akumulátor, ktorý je poškodený alebo nefunguje správne.

• Batérie uchovávajte vbezpečnej vzdialenosti od kovových predmetov, ako sú napr. klince, skrutky alebo šperky.

• Batériu uchovávajte mimo dosahu detí. Bezpečnosť nabíjačky batérií VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Vprípade nedodržania bezpečnostných pokynov hrozí nebezpečenstvo zásahu elektrickým prúdom alebo skratu.

• Používajte schválenú uzemnenú anepoškodenú elektrickú zásuvku.

• Nepoužívajte nabíjačku batérií, ktorá je poškodená alebo nefunguje správne.

• Nabíjačku batérií nedvíhajte za napájací kábel. Pri odpájaní nabíjačky batérií od sieťovej zásuvky ťahajte za zástrčku. Neťahajte za napájací kábel.

• Udržiavajte všetky káble apredlžovacie káble mimo dosahu vody, oleja aostrých hrán. Dbajte, aby sa kábel nezachytil vo dverách, plotoch apodobne.

• Nabíjačku batérií nepoužívajte vblízkosti horľavých materiálov alebo materiálov, ktoré spôsobujú

• Nikdy nepripájajte koncovky nabíjačky batérií ku kovovým predmetom, pretože tak môže nabíjačka skratovať.

• Používajte schválené elektrické zásuvky, ktoré nie sú poškodené.

• Používajte iba vonkajšie predlžovacie káble s tromi vodičmi, ktoré majú uzemňovacie zástrčky s tromi kolíkmi a uzemňovacie zásuvky, do ktorých možno zasunúť zástrčku zariadenia.

• Nenabíjateľné batérie vnabíjačkách batérií nenabíjajte. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než začnete súdržbou výrobku, prečítajte si nasledujúce výstrahy.

• Pred vykonávaním údržby, inými kontrolami alebo zmontovaním produktu vyberte batériu.

• Obsluha je povinná vykonávať iba údržbu aservisné úkony uvedené vtomto návode na obsluhu. Ovykonanie rozsiahlejšej údržby alebo servisu požiadajte svojho servisného zástupcu.

• Batériu ani nabíjačku batérií nečistite vodou. Silné čistiace prostriedky môžu spôsobiť poškodenie plastov.

• Vprípade zanedbania údržby sa skracuje životnosť výrobku azvyšuje sa riziko vzniku nehôd.

• Na vykonávanie všetkých servisných aopravných úkonov, najmä na bezpečnostných zariadeniach na výrobku, je potrebné špeciálne odborné vzdelanie. Ak po vykonaní údržby nie je možné úspešne vykonať všetky kontroly vtomto návode na obsluhu, požiadajte opomoc servisného predajcu. Zaručujeme, pre tento výrobok sú kdispozícii profesionálne opravné aservisné služby.

• Používajte iba originálne náhradné diely. Bezpečnostné pokyny pre rezné zariadenie VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Pri používaní alebo vykonávaní údržby reťaze píly používajte ochranné rukavice. Nepohyblivá reťaz píly môže tiež spôsobiť zranenia.

• Udržujte rezacie zuby správne nabrúsené. Postupujte podľa pokynov a používajte odporúčanú brúsnu mierku. Poškodená alebo nesprávne naostrená reťaz píly, zvyšuje nebezpečenstvo nehôd. (Obr. 46)

• Dodržujte správne nastavenie mierky hĺbky. Postupujte podľa pokynov a používajte odporúčanú mierku hĺbky. Príliš veľké nastavenie mierky hĺbky zvyšuje riziko spätného nárazu. (Obr. 47)

• Skontrolujte, či je reťaz píly správne napnutá. Ak reťaz píly nie je utiahnutá voči vodiacej lište, reťaz píly môže vypadnúť zvodiacej lišty. Nesprávne napnutie reťaze zvyšuje opotrebovanie vodiacej lišty, reťaze píly a hnacieho kolieska. Pozrite si časť Príslušenstvo na strane 425

• Pravidelne vykonávajte údržbu rezného zariadenia a udržiavajte ho správne namazané. Ak nie je reťaz píly správne namazaná, zvyšuje sa riziko opotrebovania vodiacej lišty, reťaze píly a hnacieho kolieska reťaze píly. (Obr. 49) Montáž Montáž vodiacej lišty areťaze píly (s lištovým otočným gombíkom) VÝSTRAHA: Pred rozoberaním výrobku alebo vykonávaním jeho údržby vždy vyberte batériu.

4. Presvedčte sa, či sú okraje rezacích článkov

7. Skontrolujte, či je reťaz píly správne založená v

4. Presvedčte sa, či sú okraje rezacích článkov

na hornom okraji vodiacej lišty obrátené smerom dopredu. (Obr. 52)

5. Nasaďte kryt hnacieho kolieska a napínací tŕň reťaze

7. Skontrolujte, či je reťaz píly správne založená v

Údržba na strane 418 kde nájdete pokyny. Montáž nabíjačky akumulátora na stenu VAROVANIE: Na montáž nabíjačky akumulátora na stenu nepoužívajte elektrický skrutkovač. Elektrický skrutkovač môže spôsobiť poškodenie nabíjačky batérií.

1. Namontujte nabíjačku batérie na stenu pomocou

2skrutiek (A). V prípade potreby použite hmoždinky (B). (Obr. 54)

uzemnenej zásuvky. Prevádzka Úvod VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu obezpečnosti auistite sa, že rozumiete informáciám, ktoré sa vnej uvádzajú. Kontrola funkcií pred používaním výrobku

1. Skontrolujte, či brzda reťaze správne funguje a či nie

vypínača (C) správne fungujú a či nie sú poškodené.

4. Skontrolujte správne fungovanie klávesnice (C).

5. Uistite sa, že sa na rukovätiach nenachádza žiaden

6. Skontrolujte, či sú všetky časti správne pripevnené,

či nie sú poškodené a či sú kompletné.

7. Skontrolujte, či je zachytávač reťaze správne

pripevnená k výrobku.

10. Skontrolujte, či sa reťaz píly zastaví, keď uvoľníte

páčku vypínača. (Obr. 55) Použitie správneho reťazového oleja VÝSTRAHA: Nepoužívajte odpadový olej, ktorý vám môže spôsobiť zranenie a mať negatívny vplyv na životné prostredie. Použitý olej tiež poškodzuje olejové čerpadlo, vodiacu lištu a reťaz píly. VÝSTRAHA: Reťaz píly sa môže roztrhnúť, ak mazanie rezného zariadenia nie je dostatočné. Nebezpečenstvo vážneho poranenia alebo usmrtenia obsluhy. VÝSTRAHA: Použite správny olej na mazanie reťaze, aby táto funkcia fungovala správne. Pri výbere oleja na mazanie reťaze sa obráťte na servisného predajcu. 412 1951 - 003 - 20.06.2023• Na maximalizáciu životnosti reťaze píly a na zabránenie negatívnym vplyvom na životné prostredie používajte olej na mazanie reťaze Husqvarna. Ak olej na mazanie reťaze Husqvarna nemáte kdispozícii, odporúčame vám použiť štandardný olej na mazanie reťaze.

• Používajte olej na mazanie reťaze sdobrou priľnavosťou kreťazi píly.

• Používajte olej na mazanie reťaze so správnym rozsahom viskozity, ktorý je vsúlade steplotou vzduchu. VAROVANIE: Pri teplotách pod 0°C/32°F sú niektoré oleje na mazanie reťaze príliš husté, čo môže spôsobiť poškodenie komponentov olejového čerpadla.

• Používajte odporúčané rezné zariadenie. Pozrite si časť Príslušenstvo na strane 425

• Opatrne nasaďte uzáver. (Obr. 56) Poznámka: Ak chcete zistiť, kde sa nádrž na olej na mazanie reťaze nachádza na vašom výrobku, pozrite si časť Úvod na strane 403

Batéria VÝSTRAHA: Pred používaním akumulátora si prečítajte kapitolu obezpečnosti auistite sa, že rozumiete informáciám, ktoré sa vnej uvádzajú. Prečítajte si návod na obsluhu akumulátora anabíjačky akumulátora auistite sa, že mu rozumiete. Akumulátor anabíjačku udržiavajte pri správnej teplote okolia. Teplota okolitého prostre- dia Prevádzka batérie 5 °C-40 °C / 41 °F-104

2. Pripojte nabíjačku akumulátora kuzemnenej sieťovej

indikátory LED batérie rozsvietia, akumulátor je úplne nabitý.

Informácie ospätnom náraze VÝSTRAHA: Spätný náraz môže spôsobiť vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Aby ste znížili toto riziko, musíte poznať 1951 - 003 - 20.06.2023 413príčiny spätného nárazu a spôsoby, ako im zabrániť. Spätný náraz vznikne, ak sa zóna spätného nárazu vodiacej lišty dotkne nejakého objektu. Kspätnému nárazu môže dôjsť nečakane a sveľkou silou, ktorá odhodí výrobok voči obsluhujúcemu pracovníkovi. (Obr. 35) Spätný náraz vždy vzniká v reznej časti vodiacej lišty. Zvyčajne dôjde kodhodeniu výrobku voči obsluhujúcemu pracovníkovi, môže však dôjsť kjeho pohybu aj iným smerom. Smer pohybu ovplyvňuje spôsob používania výrobku vokamihu výskytu spätného nárazu. (Obr. 60) Spätný náraz vznikne len vtedy, ak sa zóna spätného nárazu vodiacej lišty dotkne objektu. Nedovoľte, aby sa zóna spätného nárazu dostala do kontaktu s predmetom. (Obr. 35) Menší polomer konca lišty znižuje silu spätného rázu. Používajte reťazovú pílu snízkym spätným nárazom na zníženie účinkov spätného nárazom na zníženie účinkov spätného nárazu. Nedovoľte, aby sa zóna spätného nárazu dostala do kontaktu s predmetom. VÝSTRAHA: Žiadna reťaz píly nie je schopná úplne zabrániť spätnému nárazu. Vždy dodržiavajte pokyny. Časté otázky týkajúce sa spätného nárazu

• Zapnem brzdu reťaze rukou vždy vprípade spätného nárazu? Nie. Je potrebné vyvinúť určitú silu a zatlačiť predný chránič ruky dopredu. Ak nevyviniete potrebnú silu, brzda reťaze sa nezapne. Rukoväte výrobku musíte pri práci pevne držať obidvoma rukami. Ak dôjde kspätnému nárazu, brzda reťaze nezastaví reťaz píly skôr, než dôjde ku kontaktu svami. Existujú určité polohy, vktorých sa rukou nemôžete dotknúť predného chrániča ruky a zapnúť brzdu reťaze.

• Aktivuje sa brzda reťaze vždy automaticky zotrvačnosťou vprípade spätného nárazu? Nie. Brzda reťaze musí vprvom rade správne fungovať. Včasti Údržba a kontroly bezpečnostných zariadení výrobku na strane 419 nájdete pokyny otom, ako skontrolovať brzdu reťaze. Odporúčame vám tento postup vykonať pred každým používaním výrobku. Po druhé, spätný náraz musí byť silný, aby sa brzda reťaze aktivovala. Ak je brzda reťaze príliš citlivá, môže sa aktivovať počas používania vnáročných podmienkach.

• Zabráni brzda reťaze zraneniu vždy vprípade spätného nárazu? Nie. Brzda reťaze musí správne fungovať, aby poskytovala ochranu. Brzda reťaze sa musí aktivovať taktiež pri spätnom náraze, aby zastavila reťaz píly. Ak ste vblízkosti vodiacej lišty, je možné, že brzda reťaze nebude mať dostatok času na zastavenie reťaze skôr, než vás zasiahne. VÝSTRAHA: Len vy sami a správna pracovná technika môžu zabrániť spätným nárazom. Zapnutie výrobku

VAROVANIE: Uistite sa, či je batéria správne vložená vdržiaku batérie. Ak sa batéria do držiaka nedá ľahko zasunúť, nie je vsprávnej polohe.

4. Zatlačte na spodnú časť batérie, kým nebudete

počuť cvaknutie. (Obr. 63)

5. Stlačte apodržte štartovacie/vypínacie tlačidlo, kým

sa nerozsvieti zelený indikátor LED. (Obr. 64) Používanie funkcie SavE Funkcia SavE znižuje rýchlosť reťaze avýkon výrobku.

Zelený indikátor LED zhasne. (Obr. 65) Zastavenie výrobku

1. Držte štartovacie/vypínacie tlačidlo stlačené dovtedy,

kým zelený indikátor LED nezhasne. (Obr. 64)

2. Stlačte tlačidlá uvoľnenia batérie a vyberte batériu

zdržiaka batérie, aby ste zabránili neúmyselnému spusteniu. (Obr. 66) Rez ťahaním a rez tlačením Pomocou výrobku môžete rezať drevo v2 rôznych polohách.

• Pri pílení nabiehajúcou reťazou sa píli spodnou hranou vodiacej lišty. Reťaz píly prechádza pri pílení cez strom. V tejto polohe máte lepšiu kontrolu nad výrobkom a polohou zóny spätného nárazu. (Obr. 67)

• Pri pílení odbiehajúcou reťazou sa píli hornou hranou vodiacej lišty. Reťaz píly tlačí výrobok smerom kobsluhujúcemu pracovníkovi. (Obr. 68)

1951 - 003 - 20.06.2023VÝSTRAHA: Ak sa reťaz píly zachytí vkmeni, výrobok sa môže odraziť oproti vám. Výrobok držte pevne a uistite sa, že zóna spätného nárazu vodiacej lišty sa nedotkne stromu a nespôsobí spätný náraz. (Obr. 69) Používanie techniky pílenia VÝSTRAHA: Pri pílení používajte plný výkon a po každom reze znižujte rýchlosť na voľnobežné otáčky. VAROVANIE: Nenechávajte motor príliš dlho vchode bez zaťaženia. Mohlo by to viesť kpoškodeniu motora.

1. Položte kmeň na kozu na pílenie dreva alebo

rozpery. (Obr. 70) VÝSTRAHA: Nerežte kmene, ktoré sú na hromade. Zvyšuje to nebezpečenstvo spätného nárazu, ktorý môže spôsobiť vážne poranenie alebo usmrtenie.

2. Odstráňte odrezky zpracovného prostredia.

VÝSTRAHA: Narezané kusy vpracovnej oblasti zvyšujú nebezpečenstvo spätného nárazu a riziko, že nemusíte udržať rovnováhu. Používanie opierky rezania

opierku rezania proti kmeňu. Tento postup vám uľahčí použitie potrebnej sily na prerezanie kmeňa. (Obr. 71) Rezanie kmeňa na zemi

1. Kmeň režte nabiehajúcou reťazou. Využívajte plný

výkon, no buďte pripravení na nečakané nehody. (Obr. 72) VÝSTRAHA: Dávajte pozor, aby sa reťaz píly po dokončení škáry nedotkla zeme.

2. Píľte približne ⅔ cez kmeň a potom zastavte. Kmeň

otočte a píľte zopačnej strany. (Obr. 73) Pílenie kmeňa soporou na jednom konci VÝSTRAHA: Dávajte pozor, aby sa počas rezania kmeň neporušil. Dodržujte pokyny uvedené nižšie. (Obr. 74)

1. Režte odbiehajúcou reťazou približne do ⅓ kmeňa.

2. Režte do kmeňa nabiehajúcou reťazou, kým sa

obidve škáry nedotknú. (Obr. 75) Pílenie kmeňa soporou na obidvoch koncoch VÝSTRAHA: Dávajte pozor, aby počas rezania reťaz píly neuviazla v kmeni. Dodržujte pokyny uvedené nižšie. (Obr. 76)

1. Režte nabiehajúcou reťazou približne do ⅓ kmeňa.

2. Prerežte zvyšnú časť kmeňa odbiehajúcou reťazou,

kým sa rez nedokončí. (Obr. 77) VÝSTRAHA: Ak reťaz píly uviazne v kmeni, zastavte motor. Pomocou páky otvorte škáru a výrobok uvoľnite. Nepokúšajte sa výrobok vytiahnuť ručne. Môže to viesť k zraneniu, keď sa výrobok náhle uvoľní. Používanie techniky odvetvovania Poznámka: Pri hrubých vetvách použite techniku pílenia. Pozrite si časť Používanie techniky pílenia na strane 415

VÝSTRAHA: V prípade použitia techniky odvetvovania hrozí vysoké riziko nehody. Pokyny ako zabrániť spätnému nárazu sú uvedené včasti Informácie ospätnom náraze na strane 413

VÝSTRAHA: Konáre orezávajte postupne. Pri odstraňovaní malých konárov buďte opatrní a nerežte kríky ani viaceré malé konáriky súčasne. Malé konáriky sa môžu zachytiť v reťazi píly a prekážať pri bezpečnej prevádzke výrobku. Poznámka: Ak je to nevyhnutné, konáre režte kúsok po kúsku. Pred rezaním konára pri kmeni (C) najprv odrežte menšie vetvy (A) a(B). (Obr. 78)

1. Odstráňte konáre na pravej strane kmeňa.

1951 - 003 - 20.06.2023 415a) Vodiacu lištu veďte na pravej strane kmeňa a telo výrobku držte proti kmeňu. b) Vyberte príslušnú metódu rezania podľa napnutia vo vetve. (Obr. 79) VÝSTRAHA: Ak si nie ste istí, ako odrezať vetvu, skôr ako budete pokračovať, sa obráťte na profesionálneho pracovníka.

2. Odstráňte konáre v hornej časti kmeňa.

a) Držte výrobok na kmeni a nechajte vodiacu lištu pohybovať sa po kmeni. b) Režte odbiehajúcou reťazou. (Obr. 80)

3. Odstráňte konáre na ľavej strane kmeňa.

a) Vyberte príslušnú metódu rezania podľa napnutia vo vetve. (Obr. 81) VÝSTRAHA: Ak si nie ste istí, ako odrezať vetvu, skôr ako budete pokračovať, sa obráťte na profesionálneho pracovníka. Pokyny ako rezať vetvy, ktoré sú napnuté, sú uvedené včasti Pílenie stromov a konárov, vktorých je pnutie na strane 417

Používanie techniky na pílenie stromu VÝSTRAHA: Pílenie stromu si vyžaduje skúsenosti. Pokiaľ je to možné, absolvujte výcvikový kurz obsluhy reťazovej píly. Ak chcete získať viac informácií, porozprávajte sa s obsluhujúcim pracovníkom, ktorý má skúsenosti. Zachovajte bezpečnú vzdialenosť

1. Uistite sa, že sa ľudia okolo vás nachádzajú

vbezpečnej vzdialenosti minimálne na úrovni 2 1/2 dĺžky stromu. (Obr. 82)

2. Pred pílením alebo počas neho sa ubezpečte, že

sa vnebezpečnej zóne nenachádza žiadna osoba. (Obr. 83) Výpočet smeru rezania

1. Zistite, ktorým smerom má strom spadnúť. Cieľom

je spíliť strom tak, aby bolo po páde možné strom jednoducho odvetviť a rozrezať kmeň. Rovnako je dôležité zachovať si stabilný postoj a bezpečne sa pohybovať. VÝSTRAHA: Ak je nebezpečné alebo nemožné strom zrezať prirodzeným smerom, zrežte ho iným smerom.

2. Preskúmajte prirodzený smer pádu stromu.

Napríklad sklon a ohyb stromu, smer vetra, polohu konárov a hmotnosť snehu.

3. Zistite, či sa vblízkosti nenachádzajú prekážky,

napríklad iné stromy, elektrické vedenia, cesty alebo budovy.

4. Zamerajte sa na znaky poškodenia a hniloby kmeňa.

VÝSTRAHA: Hniloba kmeňa môže predstavovať riziko, vdôsledku ktorého strom spadne ešte pred dokončením rezu.

5. Zistite, či strom nemá poškodené ani odumreté

konáre, ktoré sa môžu odlomiť a pri rezaní vás zasiahnuť.

6. Nedovoľte, aby strom spadol na iný stojaci strom.

Uvoľnenie uviaznutého stromu je nebezpečné apredstavuje veľké riziko úrazu. Pozrite si časť Uvoľnenie uviaznutého stromu na strane 417 . (Obr. 84) VÝSTRAHA: Pri kritickom rezaní stromov si zložte chrániče sluchu ihneď po skončení pílenia. Je dôležité, aby ste počuli zvuky a varovné signály. Čistenie kmeňa a príprava ústupovej cesty Odstráňte všetky konáre od výšky ramien nadol.

1. Režte nabiehajúcou reťazou zhora nadol. Zaistite,

aby bol strom je medzi vami a výrobkom. (Obr. 85)

2. Odstráňte porast z pracovného priestoru okolo

celého stromu. Odstráňte všetok odrezaný materiál z pracovného priestoru.

3. Skontrolujte, či sa vokolí nenachádzajú prekážky,

akými sú kamene, konáre a jamy. Keď strom začne padať, musíte mať voľnú ústupovú cestu. Ústupová cesta musí byť asi v135-stupňovom uhle voči plánovanému smeru pádu stromu.

(Obr. 86) Rezanie stromu Spoločnosť Husqvarna odporúča, aby ste vykonali smerové zárezy a potom pri páde stromu použili metódu bezpečného rohu. Metóda bezpečného rohu vám pomôže vytvoriť správny nedorez a mať pod kontrolou smer rezania. VÝSTRAHA: Nerežte stromy s priemerom, ktorý je viac ako dvakrát väčší ako dĺžka vodiacej lišty. Na takéto rezanie musíte mať špeciálne školenie. 416 1951 - 003 - 20.06.2023Nedorez Najdôležitejším postupom pri rezaní stromov je vytvorenie správneho nedorezu. Pri správnom nedoreze máte pod kontrolou smer rezania a istotu, že postup rezania je bezpečný. Hrúbka nedorezu musí byť minimálne 10% priemeru stromu. VÝSTRAHA: Ak je nedorez nesprávny alebo príliš tenký, nemáte žiadnu kontrolu nad smerom rezania. (Obr. 87) Vykonávanie smerových zárezov

1. Vykonajte smerové zárezy. Smerovými zárezmi

preniknite do 1/4 priemeru stromu. Medzi horným a spodným rezom vytvorte 45° uhol. a) Najprv vykonajte horný rez. Zarovnajte značku smeru rezania (A) na výrobku so smerom rezania na strome (B). Stojte za výrobkom a strom majte na svojej pravej strane. Režte nabiehajúcou reťazou. b) Vykonajte spodný rez. Skontrolujte, či sa ukončenie spodného rezu nachádza vrovnakom bode ako ukončenie horného rezu. (Obr. 88)

2. Presvedčte sa, či je rovina smerového zárezu úplne

vodorovná a zviera pravé uhly (90°) so smerom rezania. Rovina smerového zárezu prechádza bodom, kde sa obidva smerové zárezy dotýkajú. (Obr. 89) Použitie metódy bezpečného rohu Hlavný rez musí byť mierne nad smerovým zárezom. (Obr. 90) VÝSTRAHA: Pri rezaní pomocou špičky vodiacej lišty buďte opatrní. Pri vytváraní rezného otvoru do kmeňa začnite rezať so spodnou časťou špičky vodiacej lišty. (Obr. 91)

1. Ak je použiteľná rezná dĺžka dlhšia ako priemer

stromu, postupujte podľa týchto krokov (a-d). a) Vytvorte rezný otvor priamo do kmeňa, aby ste dokončili šírku nedorezu. (Obr. 92) b) Režte nabiehajúcou reťazou, kým nebude zostávať približne ⅓ kmeňa. c) Potiahnite vodiacu lištu 5 – 10 cm/2 – 4 palce smerom dozadu. d) Prerežte zostávajúci kmeň, aby ste dokončili bezpečný roh, ktorý je 5 – 10 cm/2 – 4 palce široký. (Obr. 93)

2. Ak je použiteľná rezná dĺžka kratšia ako priemer

stromu, postupujte podľa týchto krokov (a-d). a) Vytvorte rezný otvor priamo do kmeňa. Rezný otvor musí byť cez 3/5 priemeru stromu. b) Cez zostávajúci kmeň režte nabiehajúcou reťazou. (Obr. 94) c) Zarežte priamo do kmeňa z druhej strany stromu, aby ste dokončili nedorez. d) Režte odbiehajúcou reťazou do ⅓ kmeňa, aby ste dokončili bezpečný roh. (Obr. 95)

5. Keď strom začne klesať, ustúpte, aby ste sa od

stromu dostali. Od stromu odstúpte minimálne 5 m/15 stôp. Uvoľnenie uviaznutého stromu VÝSTRAHA: Uvoľnenie uviaznutého stromu je veľmi nebezpečné a predstavuje veľké nebezpečenstvo úrazu. Opustite nebezpečnú zónu a nepokúšajte sa rezať uviaznutý strom. (Obr. 97) Najbezpečnejším postupom je použiť niektorý znasledujúcich navijakov:

• Pripevnený ktraktoru (Obr. 98)

• Prenosný (Obr. 99) Pílenie stromov a konárov, vktorých je pnutie

1. Zistite, ktorá strana stromu alebo konára je napnutá.

2. Nájdite bod smaximálnym pnutím. (Obr. 100)

3. Zistite, akým spôsobom čo najbezpečnejšie uvoľniť

pnutie. Poznámka: Vniektorých situáciách je jediným bezpečným postupom použiť navijak a nie výrobok.

4. Zaujmite miesto, kde vás strom ani konár nemôže

zasiahnuť, keď sa pnutie uvoľní. (Obr. 101)

5. Vykonajte jeden alebo viacero rezov sdostatočnou

hĺbkou, ktoré sú potrebné na zmenšenie pnutia. Režte vbode maximálneho pnutia alebo vjeho blízkosti. Dosiahnite, aby sa strom alebo konár vbode maximálneho pnutia zlomil. (Obr. 102) VÝSTRAHA: Nerežte priamo cez strom ani konár, vktorom je pnutie. 1951 - 003 - 20.06.2023 417VÝSTRAHA: Pri rezaní napnutého stromu postupujte veľmi opatrne. Hrozí nebezpečenstvo, že sa strom pohne rýchlo ešte pred rezaním alebo po rezaní. Môže dôjsť kvážnemu poraneniu, ak sa nachádzate na nesprávnom mieste alebo ak vykonáte nesprávny rez.

6. Musíte rezať priečne na strom/konár, vykonať 2 až

3 rezy 2,5cm (1palec) od seba shĺbkou 5cm (2palce). (Obr. 103)

7. Pokračujte vzarezávaní hlbšie do stromu, kým sa

strom/konár neohne a pnutie sa neuvoľní. (Obr. 104)

8. Po uvoľnení pnutia režte strom/konár zopačnej

strany ohybu. Údržba Úvod VÝSTRAHA: Pred údržbou výrobku si prečítajte kapitolu obezpečnosti a uistite sa, že rozumiete informáciám, ktoré sú vnej uvedené. Plán údržby VÝSTRAHA: Pred vykonaním údržby vyberte batériu. Nasleduje zoznam postupov údržby, ktoré na výrobku musíte vykonávať. Viac informácií nájdete v časti Údržba na strane 418

Mesačne Vyčistite vonkajšie časti výrobku. X Skontrolujte, či páčka vypínača a zaistenie páčky vypínača fungujú správne zbezpečnostného hľadiska.

Očistite brzdu reťaze a skontrolujte, či funguje bezpečne. Skontrolujte, či zachy- távač reťaze nie je poškodený. Vprípade potreby ho vymeňte.

Skontrolujte, či sa na rezacom nástroji a na kryte rezacieho nástroja nenachá- dzajú praskliny a či rezací nástroj a kryt nie sú poškodené. Vymeňte rezací nástroj alebo kryt rezacieho nástroja, ak sa na nich nachádzajú praskliny alebo ak boli vystavené nárazu.

Zaistite, aby do vodiacej lišty a na reťaz píly prúdilo dostatočné množstvo oleja. X Kontrolujte reťaz píly. Zamerajte sa na praskliny a presvedčte sa, či reťaz píly nie je stuhnutá ani nadmerne opotrebovaná. V prípade potreby vymeňte.

Naostrite reťaz píly. Skontrolujte jej napnutie a stav. Skontrolujte opotrebovanie hnacieho kolieska a vprípade potreby ho vymeňte.

Vyčistite nasávanie vzduchu do výrobku. X Skontrolujte, či sú matice a skrutky dotiahnuté. X Skontrolujte, či klávesnica funguje správne a nie je poškodená. X Pilníkom odstráňte všetky ostriny zhrán vodiacej lišty. X Skontrolujte prepojenia medzi batériou a výrobkom. Skontrolujte aj prepojenie medzi batériou a nabíjačkou batérie.

napríklad popraskaný. (Obr. 105)

2. Uistite sa, že sa predný chránič ruky voľne pohybuje

a že je bezpečne pripevnený k výrobku. (Obr. 106)

3. Umiestnite výrobok svypnutým motorom na peň

alebo iný stabilný povrch.

4. Držte zadnú rukoväť a pustite prednú rukoväť.

Nechajte výrobok spočinúť na pni. (Obr. 107)

5. Uistite sa, že brzda reťaze zaberá, keď sa vodiaca

Pozrite si časť Prevádzka na strane 412

VÝSTRAHA: Presvedčte sa, že sa reťaz píly nedotýka zeme ani iných predmetov.

3. Pridajte plný plyn a naklonením ľavého zápästia na

predný chránič ruky zapnite brzdu reťaze. Reťaz píly sa musí okamžite zastaviť. (Obr. 109) VÝSTRAHA: Nepúšťajte prednú rukoväť! Kontrola poistky páčky vypínača

1. Skontrolujte, či sa páčka vypínača a poistka páčky

vypínača pohybujú voľne a či vratné pružiny fungujú správne. (Obr. 110)

3. Ubezpečte sa, že páčka vypínača je zablokovaná

v nečinnej polohe, keď je poistka páčky vypínača uvoľnená. (Obr. 112)

píly zastaví a zostane stáť. VÝSTRAHA: Ak sa reťaz píly pretáča, aj keď je páčka vypínača vpolohe voľnobehu, obráťte sa na servisného predajcu. Kontrola zachytávača reťaze

1. Uistite sa, že zachytávač reťaze nie je poškodený.

2. Uistite sa, že je zachytávač reťaze stabilný a

pripevnený ktelu produktu. (Obr. 113) Kontrola funkcií používateľského rozhrania

1. Zapnite výrobok. Včasti

Zapnutie výrobku na strane

3. Skontrolujte, či na batérii nie sú praskliny alebo iné

ani napájací kábel. Skontrolujte praskliny ainé poškodenie. (Obr. 115) Čistenie chladiaceho systému Chladiaci systém udržuje teplotu motora na nižšej úrovni. Súčasťou chladiaceho systému je nasávanie vzduchu na ľavej strane výrobku a ventilátor na motore.

1. Kefkou očistite chladiaci systém raz týždenne alebo

vprípade potreby aj častejšie. (Obr. 116)

2. Skontrolujte, či chladiaci systém nie je znečistený ani

upchaný. VAROVANIE: Znečistený alebo upchatý chladiaci systém môže spôsobiť prehriatie výrobku. To spôsobí poškodenie výrobku. 1951 - 003 - 20.06.2023 419Ostrenie reťaze píly Informácie ovodiacej lište a reťazi píly VÝSTRAHA: Pri používaní alebo vykonávaní údržby reťaze píly používajte ochranné rukavice. Nepohyblivá reťaz píly môže tiež spôsobiť zranenia. Opotrebovanú alebo poškodenú vodiacu lištu alebo reťaz píly nahraďte niektorou zkombinácií vodiacej lišty a reťaze píly odporúčanou spoločnosťou Husqvarna. Je to nevyhnutné na zachovanie bezpečnostných funkcií výrobku. Pozrite si časť Príslušenstvo na strane 425

zoznamom odporúčaných kombinácií líšt a reťazí.

• Dĺžka vodiacej lišty, palce/cm. Informácie odĺžke vodiacej lišty sa zvyčajne nachádzajú na zadnom konci vodiacej lišty. (Obr. 117)

• Počet zubov na ozubenom koliesku lišty (T). (Obr. 118)

• Rozstup reťaze (palce). Vzdialenosť medzi hnacími článkami reťaze sa musí zhodovať so vzdialenosťami zubov na ozubenom koliesku vodiacej lišty a hnacom ozubenom koliesku. (Obr. 119)

• Počet vodiacich článkov. Počet vodiacich článkov je určený typom vodiacej lišty. (Obr. 120)

• Šírka drážky vlište, (palce/mm). Šírka drážky vo vodiacej lište musí byť rovnaká ako šírka vodiacich článkov reťaze. (Obr. 121)

• Otvor mazania reťaze a otvor pre napínač reťaze. Vodiaca lišta sa musí zhodovať svýrobkom. (Obr. 122)

• Šírka vodiaceho článku (mm/palce). (Obr. 123) Všeobecné informácie ospôsobe ostrenia rezacích zubov Nepoužívajte tupú reťaz píly. Ak je reťaz píly tupá, musíte vyvinúť väčší tlak, aby vodiaca lišta prešla cez drevo. Veľmi tupá reťaz píly nevytvára žiadne triesky, iba piliny. Ostrá reťaz píly si vytvorí cestu drevom a tvorí dlhé, hrubé triesky. Rezací zub predstavuje reznú časť reťaze píly a tvorí ho samotný rezací zub (A) a mierka hĺbky (B). Výškový rozdiel medzi týmito dvomi prvkami predstavuje hĺbku rezu (nastavenie mierky hĺbky). (Obr. 124) Pri ostrení rezacieho zuba zohľadnite nasledovné:

• Priemer okrúhleho pilníka. (Obr. 128) Nie je jednoduché správne nabrúsiť reťaz píly bez správneho vybavenia. Použite brúsnu mierku Husqvarna. Umožní vám to dosiahnuť maximálny rezný výkon a minimalizovať riziko spätného nárazu. VÝSTRAHA: Pri nedodržaní pokynov na ostrenie sa značne zvyšuje sila spätného nárazu. Poznámka: Informácie oostrení reťaze píly nájdete včasti Príslušenstvo na strane 425

abrúsnu mierku. (Obr. 129) Poznámka: Pozrite si časť Príslušenstvo na strane 425 sinformáciami o tom, ktorý pilník a brúsnu mierku odporúča spoločnosť Husqvarna na vašu reťaz píly.

2. Brúsnu mierku správne priložte na rezací zub.

Pozrite si pokyny dodávané s brúsnou mierkou.

3. Pilníkom prechádzajte zvnútornej strany rezacích

zubov smerom von. Pri ťahaní zmenšite tlak na pilník. (Obr. 130)

4. Odstráňte materiál z jednej strany všetkých rezacích

6. Uistite sa, či majú všetky rezacie zuby rovnakú

dĺžku. Všeobecné informácie otom, ako upraviť nastavenie mierky hĺbky Nastavenie mierky hĺbky (C) sa zmenší, keď naostríte rezací zub (A). Na zaistenie maximálneho rezného výkonu musíte zbrúsiť materiál zmierky hĺbky (B), aby ste si zaistili odporúčané nastavenie mierky hĺbky. Pozrite si časť Príslušenstvo na strane 425 spokynmi kzabezpečeniu správneho nastavenia mierky hĺbky reťaze píly. (Obr. 131)

1951 - 003 - 20.06.2023VÝSTRAHA: Ak je mierka hĺbky príliš veľká, zvýši sa nebezpečenstvo spätného nárazu! Úprava nastavenia mierky hĺbky Skôr než nastavíte mierku hĺbky alebo naostríte rezacie zuby, pozrite si pokyny včasti Ostrenie rezacích zubov na strane 420 . Odporúčame, aby ste hĺbku rezu nastavili po každom treťom ostrení rezacích zubov. Odporúčame, aby ste pri meraní hĺbky rezu používali našu mierku hĺbky obmedzovacích zubov, aby sa zaistila správna hĺbka rezu a správny uhol na vodiacej ploche. (Obr. 132)

1. Na nastavenie mierky hĺbky použite plochý

pilník a mierku hĺbky obmedzovacích zubov. Pri meraní hĺbky rezu používajte len mierku hĺbky obmedzovacích zubov Husqvarna, aby sa zaistila správna hĺbka rezu a správny uhol na vodiacej ploche.

2. Mierku hĺbky obmedzovacích zubov priložte na reťaz

píly. Poznámka: Pozrite si balenie smierkou hĺbky obmedzovacích zubov, kde nájdete ďalšie informácie otom, ako mierku používať.

3. Na zbrúsenie časti obmedzovacieho zubu, ktorý

vyčnieva nad mierku hĺbky obmedzovacích zubov, používajte plochý pilník. (Obr. 133) Napnutie reťaze píly VÝSTRAHA: Reťaz píly, ktorá nie je správne napnutá, sa môže uvoľniť z vodiacej lišty a spôsobiť vážne poranenie alebo usmrtenie. Čím viac reťaz píly používate, tým viac sa predlžuje. Preto je dôležité reťaz píly pravidelne nastavovať. Napnutie reťaze píly kontrolujte pri každom doplňovaní oleja na mazanie reťaze. Poznámka: Nová reťaz píly má dobu zábehu, počas ktorej musíte častejšie kontrolovať napnutie reťaze.

napnutie reťaze. Reťaz píly musí byť utiahnutá voči vodiacej lište. (Obr. 136) Poznámka: Otáčaním kolieska smerom nadol (+) dosiahnete väčšie napnutie a otáčaním smerom nahor (-) napnutie znížite. Reťaz píly je napnutá správne, keď sa dá rukou ľahko otáčať, no je utiahnutá voči vodiacej lište.

1. Uvoľnite maticu lišty, ktorá upevňuje kryt hnacieho

kolieska. Použite kombinovaný kľúč. (Obr. 139)

2. Nadvihnite prednú časť vodiacej lišty a otočte

skrutku na napínanie reťaze. Použite kombinovaný kľúč.

3. Napnite reťaz píly, aby bola utiahnutá voči vodiacej

4. Kombinovaným kľúčom uťahujte maticu lišty

asúčasne dvíhajte prednú časť vodiacej lišty. (Obr. 141)

5. Skontrolujte, či môžete rukou voľne otáčať reťaz píly

a či reťaz na vodiacej lište neprevísa. (Obr. 142) Poznámka: Včasti Prehľad výrobku na strane 403 nájdete informácie opolohe skrutky na napínanie reťaze na vašom výrobku. Kontrola mazania reťaze píly Po každom treťom dobití batérie skontrolujte mazanie reťaze píly.

2. Ak je mazanie reťaze píly správne, po jednej minúte

bude na tomto povrchu viditeľná zreteľná čiara od oleja. (Obr. 143)

3. Ak mazanie reťaze píly nie je správne, vykonajte

krokov uvedených vyššie, obráťte sa na svojho servisného predajcu. 1951 - 003 - 20.06.2023 421Kontrola hnacieho kolieska reťaze

• Skontrolujte, či nie je hnacie koliesko reťaze opotrebované. Vprípade potreby hnacie koliesko reťaze vymeňte.

• Hnacie koliesko reťaze vymeňte pri každej výmene reťaze píly. (Obr. 147) Kontrola rezného zariadenia

1. Uistite sa, že vnitoch a spojoch nie sú žiadne

praskliny a že nie sú žiadne nity voľné. Vprípade potreby ich vymeňte. (Obr. 148)

2. Skontrolujte, či sa reťaz píly ľahko ohýba. Ak je reťaz

mohli určiť, či sú nity a spoje opotrebované.

4. Vymeňte reťaz píly, ak je najdlhšia časť rezacieho

zuba menšia ako 4mm/0,16palca. Reťaz píly vymeňte aj vprípade, že sú na rezacích zuboch praskliny. (Obr. 149) Kontrola vodiacej lišty

1. Skontrolujte, či nie je zablokovaný olejový kanál.

Vprípade potreby ho vyčistite. (Obr. 144)

2. Skontrolujte, či sa na hranách vodiacej lišty

nenachádzajú ostriny. Odstráňte ostriny pomocou pilníka. (Obr. 150)

opotrebovaná. Vprípade potreby vymeňte vodiacu lištu. (Obr. 151)

5. Skontrolujte, či špička vodiacej lišty nie je zdrsnená

ani veľmi opotrebovaná. (Obr. 152)

životnosť. (Obr. 153) Riešenie problémov Používateľské rozhranie Displej LED Možné poruchy Možné riešenie Výstražný indi- kátor bliká. Brzda reťaze je zatiahnutá. Deaktivujte brzdu reťaze. Teplotná od- chýlka. Nechajte výrobok vychladnúť. Preťaženie. Reťaz píly je zaseknutá. Uvoľnite reťaz píly. Páčka vypína- ča aštartova- cie/vypínacie tlačidlo sú stla- čené súčasne. Uvoľnite páčku vypínača a aktivujte výrobok. Začne blikať zelená LED dióda. Nízke napätie batérie. Nabite batériu. Výstražný indi- kátor svieti. Servis. Obráťte sa na servisného predajcu. Batéria LED displej Možné poruchy Možné riešenie Bliká zelený indikátor LED. Nízke napätie batérie. Nabite batériu. 422 1951 - 003 - 20.06.2023LED displej Možné poruchy Možné riešenie Bliká LED dióda signalizujúca poru- chu. Teplotná odchýlka. Batériu používajte vprostredí, vkto- rom sa teplota pohybuje od -10°C (14°F) do40°C (104°F). Príliš vysoké napätie. Uistite sa, že sieťové napätie zodpo- vedá napätiu výrobku. Pozrite si vý- konový štítok na výrobku. Vyberte batériu z nabíjačky batérií. Rozsvieti sa chybová dióda LED. Včlánkoch je príliš veľký rozdiel (1V). Obráťte sa na servisného predajcu. Nabíjačka batérie Stav Možné poruchy Možný postup Indikátor LED nabíjania svieti načerveno. Trvalá chyba nabíjačky baté- rií. Obráťte sa na predajcu. Indikátor LED nabíjania bliká nazeleno. Odchýlka teploty, batéria je príliš studená alebo príliš ho- rúca na použitie alebo nabíja- nie. Nechajte batériu vychladnúť alebo zahriať. Keď má batéria správnu teplotu, môžete ju znova použiť na nabíjanie. Nabíjačku batérií používajte vrozmedzí teploty okolitého prostredia od 5°C (41°F) do 40°C (104°F). Indikátor LED nabíjania bliká načerveno. Chybný akumulátor Obráťte sa na predajcu Preprava, skladovanie alikvidácia Preprava a uskladnenie

• Dodávané lítium-iónové batérie spĺňajú požiadavky právnych predpisov, ktoré sa týkajú nebezpečného tovaru.

• Dodržiavajte špeciálne požiadavky na balení aštítkoch pri obchodnej preprave. Táto požiadavka platí aj pre tretie strany aprepravcov.

• Pred odoslaním výrobku sa poraďte sosobou sosobitým vzdelaním voblasti nebezpečných materiálov. Dodržiavajte všetky príslušné vnútroštátne právne predpisy.

• Odhalené kontakty zaistite páskou pri vkladaní akumulátora do balenia. Batériu vbalení pevne zabezpečte, aby sa nemohla posúvať.

• Pred skladovaním alebo prepravou batériu vyberte.

• Umiestnite batériu anabíjačku batérií do suchého priestoru bez výskytu vlhkosti amrazov.

• Neskladujte batériu na mieste, kde sa môže vyskytovať statická elektrina. Batériu nevkladajte do kovovej skrinky.

• Batéria skladujte mimo nabíjačky batérií. Nedovoľte deťom ani iným nepovolaným osobám, aby sa dotýkali zariadenia. Uchovávajte zariadenia na mieste, ktoré je možné uzamknúť.

• Pred dlhodobým uskladnením výrobok vyčistite avykonajte kompletný servis.

• Pomocou prepravného krytu na výrobku zamedzte vzniku zranení alebo poškodenia produktu počas prepravy auskladnenia. 1951 - 003 - 20.06.2023 423• Pred prepravou výrobok bezpečne upevnite. Likvidácia batérie, nabíjačky batérií avýrobku Nižšie uvedený symbol signalizuje, že výrobok nepredstavuje komunálny odpad. Recyklujte ho vrecyklačnej stanici určenej pre elektrické aelektronické zariadenia. Napomôže tým zamedziť vzniku poškodeniu životného prostredia aosôb. Ďalšie informácie vám poskytnú miestne úrady, služba na likvidáciu komunálneho odpadu alebo predajca. (Obr. 24) Poznámka: Tento symbol sa nachádza na výrobku alebo na jeho obale. Technické údaje Technické údaje 240i Motor Typ BLDC (bezkontaktný) 36V Funkcie Nízkoenergetický režim SavE Mazací systém Typ olejového čerpadla Automatické Objem nádrže na olej, m/cm

Hladina akustického tlaku pri uchu používateľa meraná podľa normy EN 62841-1

2,6 Zadná rukoväť m/s

Emisie hluku merané ako akustický tlak (L

) vsúlade seurópskou smernicou 2000/14/ES. aEN ISO 22868 majú typický štatistický rozptyl (štandardnú odchýlku) 3dB(A).

Uvádzané údaje pre hladinu akustického tlaku pre zariadenie majú typický štatistický rozptyl (štandardnú odchýlku) 3dB(A).

Stupeň vibrácií podľa smernice EN 62841-4-1. Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) ±1,5m/s

. Deklarované údaje o vibráciách z meraní, keď je zariade- nie vybavené dĺžkou lišty a odporúčaným typom reťaze. Ak je zariadenie vybavené odlišnou dĺžkou lišty, stupeň vibrácií sa môže líšiť o max. ± 1,5m/s

424 1951 - 003 - 20.06.2023240i Odporúčané dĺžky lišty, palce/cm 14-16-18 / 35,6-40,6-45,7 Použiteľná rezná dĺžka, palce/cm 13-15-17 / 33,7-37,6-43,1 Typ hnacieho kolieska/počet zubov 6 Maximálna rýchlosť reťaze / (normálny režim), m/s 11,8 Maximálna rýchlosť reťaze / (režim SavE), m/s 9,4 Príslušenstvo Kombinácie vodiacej lišty areťaze píly Nižšie uvedené rezacie príslušenstvo je schválené pre tento výrobok. Vodiaca lišta Reťaz píly Typ Dĺžka, palce Delenie, palce Šírka drážky,

Zariadenie auhly brúsenia Na ostrenie reťaze píly používajte brúsnu mierku Husqvarna. Brúsna mierka Husqvarna zabezpečí dosiahnutie správnych uhlov brúsenia. Katalógové čísla sú uvedené vtabuľke nižšie. Ak si nie ste istí, ako identifikovať typ reťaze píly na vašom výrobku, viac informácií nájdete nawebovej lokalite .

84-01 1951 - 003 - 20.06.2023 425Schválené batérie Batéria BLi30 40-B140 Typ Lítium-iónová Lítium-iónová Kapacita batérie, Ah 7.8 4,0 Menovité napätie, V 36 36 Hmotnosť, kg (lb) 4.2/1.9 2,7/1,25 Schválené nabíjačky batérií pre výrobok Nabíjačka batérie 40-C80 Sieťové napätie, V 100–240 Frekvencia, Hz 50–60 Výkon, W 72 Výstupné napätie, V d.c./ Ampérov, A 43/1,6 426 1951 - 003 - 20.06.2023Vyhlásenie o zhode Vyhlásenie ozhode EÚ Spoločnosť Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, splnou zodpovednosťou vyhlasujeme, že výrobok: Popis Bezšňúrové reťazové píly Značka Husqvarna Typ/model 240i Identifikácia Výrobné čísla od roku 2022 anovšie plne spĺňa nasledujúce smernice anariadenia EÚ: Smernice/Nariadenia Popis 2006/42/ES „ostrojových zariadeniach“ 2014/30/EÚ „oelektromagnetickej kompatibilite“ 2011/65/EÚ „oobmedzení používania určitých nebezpečných látok velektrických aelektronických zaria- deniach“ 2000/14/ES „týkajúca sa emisie hluku vprostredí pochádzajúceho zo zariadení používaných vo voľnom priestranstve“ Boli uplatnené nasledujúce normy: EN 62841-1:2015,

EN 62841-4-1:2020 EN IEC 63000:2018, EN

55014-1:2021; EN 55014-2:2021. Notifikovaný orgán: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, vykonala typovú skúšku ES vsúlade so smernicou ostrojných zariadeniach (2006/42/ES) článok 12, bod 3b. Certifikát má číslo: BM 50558450 0001. Dodaná reťazová píla zodpovedá typu, ktorý bol podrobený EÚ skúške typu. Informácie týkajúce sa emisií hluku nájdete včasti Technické údaje na strane 424

Huskvarna, 2022-07-31 Claes Losdal, manažér pre vývoj a výskum, Husqvarna

Zodpovedný za technickú dokumentáciu

ako je potrebno. (Sl. 116)

ako je potrebno. (Sl. 144)
