MANUAL DE UTILIZARE 240i HUSQVARNA

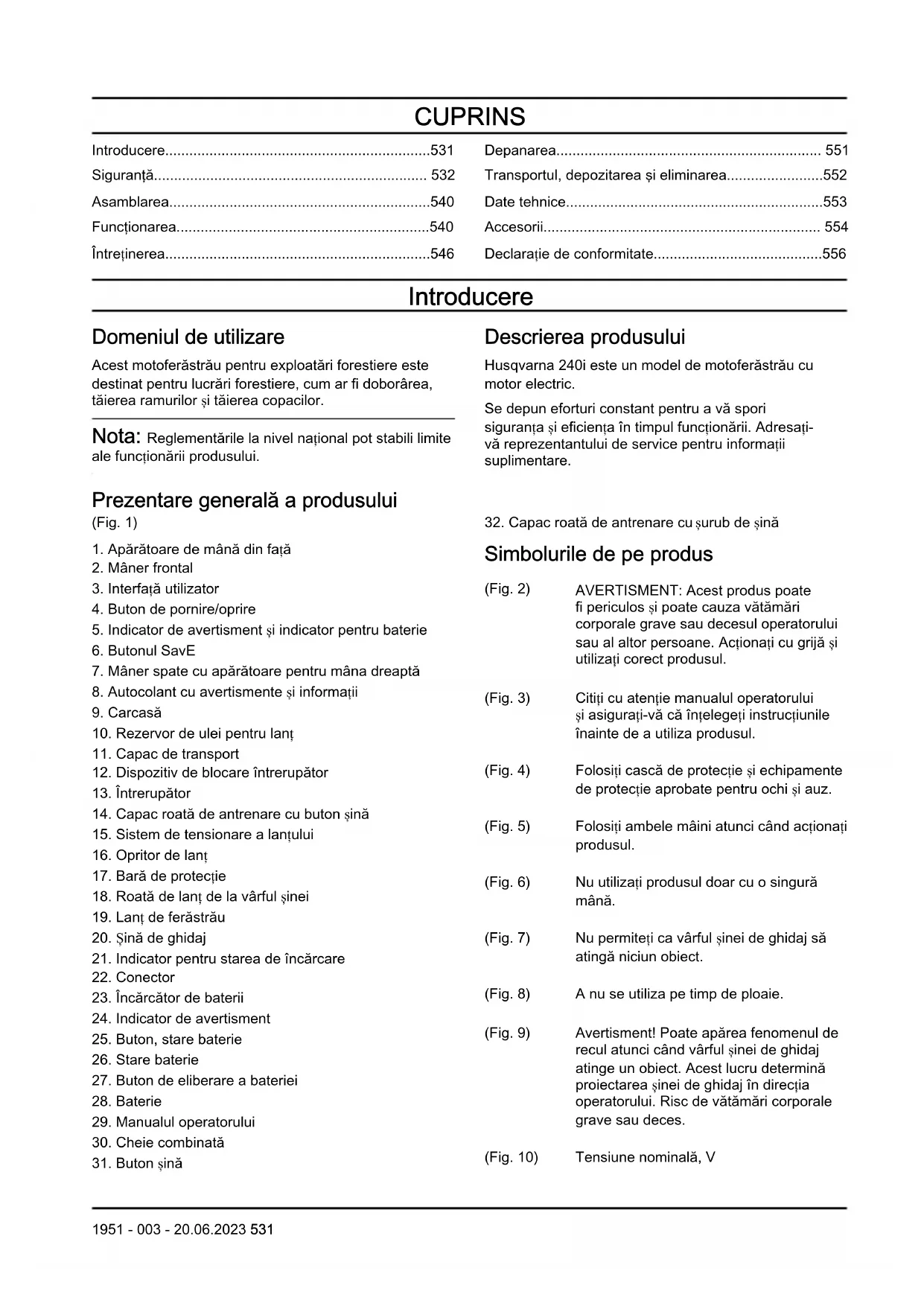

• Introducere p. 531
• Siguranţă p. 532
• Asamblarea p. 540
• Funcţionarea p. 540
• Întreținerea p. 546
• Depanarea p. 551
• Transportul, depozitarea şi eliminarea p. 552
• Date tehnice p. 553
• Accesorii p. 554
• Declarație de conformitate Introducere Domeniul de utilizare Acest motoferăstrău pentru exploatări forestiere este destinat pentru lucrări forestiere, cum ar fi doborârea, tăierea ramurilor și tăierea copacilor. Nota: Reglementările la nivel național pot stabili limite ale funcționării produsului. Descrierea produsului Husqvarna 240i este un model de motoferăstrău cu motor electric. Se depun eforturi constant pentru a vă spori siguranța și eficiența în timpul funcționării. Adresați- vă reprezentantului de service pentru informații suplimentare. Prezentare generală a produsului (Fig. 1) p. 556

1. Apărătoare de mână din față

3. Interfață utilizator

4. Buton de pornire/oprire

5. Indicator de avertisment și indicator pentru baterie

7. Mâner spate cu apărătoare pentru mâna dreaptă

8. Autocolant cu avertismente și informații

10. Rezervor de ulei pentru lanț

11. Capac de transport

12. Dispozitiv de blocare întrerupător

14. Capac roată de antrenare cu buton șină

15. Sistem de tensionare a lanțului

17. Bară de protecție

18. Roată de lanț de la vârful șinei

19. Lanț de ferăstrău

21. Indicator pentru starea de încărcare

23. Încărcător de baterii

29. Manualul operatorului

32. Capac roată de antrenare cu

șurub de șină Simbolurile de pe produs (Fig. 2) AVERTISMENT: Acest produs poate fi periculos și poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Acționați cu grijă și utilizați corect produsul. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de a utiliza produsul. (Fig. 4) Folosiți cască de protecție și echipamente de protecție aprobate pentru ochi și auz. (Fig. 5) Folosiți ambele mâini atunci când acționați produsul. (Fig. 6) Nu utilizați produsul doar cu o singură mână. (Fig. 7) Nu permiteți ca vârful șinei de ghidaj să atingă niciun obiect. (Fig. 8) A nu se utiliza pe timp de ploaie. (Fig. 9) Avertisment! Poate apărea fenomenul de recul atunci când vârful șinei de ghidaj atinge un obiect. Acest lucru determină proiectarea șinei de ghidaj în direcția operatorului. Risc de vătămări corporale grave sau deces. (Fig. 10) Tensiune nominală, V 1951 - 003 - 20.06.2023 531(Fig. 11) Ulei pentru lanț. (Fig. 12) Direcția de rotație a lanțului de ferăstrău și lungimea maximă a șinei de ghidaj. (Fig. 13) Curent continuu. (Fig. 21) Frână de lanț, cuplată (înainte). Frână de lanț, de- cuplată (în spate). (Fig. 22) Direcție lanț. (Fig. 23) Plăcuța de identificare indi- că seria. aaaa este anul fa- bricației, ss este săptămâ- na fabricației. Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe. Simbolurile de pe baterie și/sau de pe încărcător (Fig. 24) Reciclați acest produs la un centru de reciclare pentru echi- pamente electrice și electroni- ce. (Este valabilă numai pentru Europa) (Fig. 14) Marcaj privind mediului înconjurător. Nici produsul și nici ambalajul său nu sunt deșeuri menajere. Reciclați-l la o unitate de eliminare autorizată pentru echipamente electrice și electronice. (Fig. 15) Acest produs este în conformitate cu directivele UE aplicabile. (Fig. 16) Acest produs este în conformitate cu directivele UK aplicabile. (Fig. 17) Eticheta privind emisiile de zgomot în mediu, conform Directivei Europene 2000/14/CE și directivelor și reglementărilor din Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 553 și pe etichetă. (Fig. 18) Transformator autoprotejat. (Fig. 19) Utilizați și păstrați încărcătorul de baterii numai în interior. (Fig. 20) Izolație dublă. Producător Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Răspunderea pentru produs Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată; Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Avertismente generale privind siguranța uneltelor electrice AVERTISMENT: Citiți toate avertismentele, instrucțiunile, ilustrațiile și specificațiile de siguranță furnizate cu această unealtă electrică. Nerespectarea instrucțiunilor enumerate mai jos poate avea ca rezultat electrocutare, incendii și/sau vătămări corporale grave. 532 1951 - 003 - 20.06.2023• Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „unealtă electrică” folosit în avertismente se referă la unealta electrică (cu cablu) acționată de la rețeaua de alimentare sau la unealta electrică (fără cablu) acționată de baterii. Siguranța zonei de lucru

• Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecoase provoacă accidente.

• Nu acționați uneltele electrice în atmosfere explozive, cum ar fi prezența lichidelor, a gazelor sau a prafului inflamabil. Uneltele electrice produc scântei care pot aprinde praful sau aburii.

• Țineți la distanță copiii și alte persoane în timpul acționării unei unelte electrice. Distragerea atenției poate cauza pierderea controlului. Siguranța privind echipamentele electrice

• Ștecherele uneltei electrice trebuie să corespundă prizei. Nu modificați niciodată ștecherul. Nu utilizați nicio fișă de conectare a adaptorului cu unelte electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele potrivite reduc riscul de șoc electric.

• Evitați contactul cu corpul a suprafețelor de împământare sau legate la masă, cum ar fi țevi, radiatoare, plite și răcitoare. Există un pericol sporit de electrocutare dacă împământarea sau legarea la masă se face prin corpul dvs.

• Nu expuneți uneltele electrice la ploaie sau la condiții de umezeală. Apa care pătrunde într-o unealtă electrică va spori pericolul de electrocutare.

• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată cablul la transportarea, tragerea sau deconectarea uneltei electrice. Țineți cablul departe de căldură, ulei, muchii ascuțite sau piese în mișcare. Cablurile avariate sau încâlcite sporesc pericolul de electrocutare.

• Când acționați o unealtă electrică în exterior, utilizați un cordon de racord potrivit pentru utilizarea în exterior. Folosirea unui cablu adecvat pentru utilizarea la exterior reduce riscul de șoc electric.

• Dacă funcționarea unei unelte electrice într-o locație cu umiditate mare nu poate fi evitată, utilizați o sursă cu dispozitiv de protecție împotriva curentului rezidual (RCD). Folosirea unui întrerupător de curent rezidual reduce pericolul de electrocutare. Siguranța personală

• Fiți atent la ceea ce faceți și operați unealta electrică în baza simțului practic. Nu utilizați o unealtă electrică când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul acționării uneltelor electrice poate duce la răniri grave.

• Utilizați echipamentul personal de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție, cum ar fi masca împotriva prafului, încălțămintea de protecție antiderapantă, casca sau protec ția pentru auz utilizate în condiții corespunzătoare, vor reduce riscul de vătămări corporale.

• Evitați pornirea accidentală. Verificați dacă comutatorul este în poziția OPRIT înainte de conectarea la o sursă de alimentare și/sau la baterii, înainte de ridicarea sau transportarea uneltei. Transportarea uneltelor electrice având degetul poziționat pe comutator sau activarea uneltelor electrice care au comutatorul pornit pot provoca accidente.

• Îndepărtați toate cheile de reglare sau cheile fixe înaintea pornirii uneltei electrice. O cheie fixă sau o cheie rămasă atașată la o piesă rotativă a uneltei electrice poate duce la răniri.

• Nu vă întindeți prea mult. Păstrați mereu o postură și un echilibru corespunzătoare. Aceasta lucru permite un control mai bun al uneltei electrice în situații neașteptate.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul și îmbrăcămintea la distanță de piesele în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse în piesele în mișcare.

• Dacă dispozitivele sunt dotate cu racorduri la instalații de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corespunzător. Colectarea prafului poate reduce pericolele provocate de acesta.

• Nu vă încredeți în familiaritatea dobândită din utilizarea frecventă a uneltelor; prin urmare, nu ignorați principiile de siguranță ale uneltelor. O acțiune neglijentă poate duce la vătămări corporale grave într-o fracțiune de secundă. Utilizarea și întreținerea uneltei electrice

• Nu forțați unealta electrică. Utilizați unealta electrică potrivită pentru aplicația dvs. Unealta electrică potrivită va efectua lucrarea mai rapid și în condiții de siguranță mai bune la viteza de lucru pentru care a fost proiectată.

• Nu utilizați unealta electrică în cazul în care nu poate fi pornită sau oprită de la comutator. Orice unealtă electrică imposibil de controlat cu ajutorul comutatorului este periculoasă și trebuie reparată.

• Deconectați ștecherul de la sursa de alimentare și/sau scoateți acumulatorul uneltei electrice, dacă este detașabil, înainte de a face reglaje, de a schimba accesoriile sau de a depozita unelte electrice. Astfel de măsuri preventive de siguranță reduc riscul pornirii accidentale a uneltei electrice.

• Nu lăsați uneltele electrice nefolosite la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu unealta electrică sau cu aceste instrucțiuni să o acționeze. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.

• Mențineți uneltele electrice și accesoriile acestora. Verificați centrarea sau legarea incorectă a pieselor în mișcare, ruperea pieselor și orice alte stări care pot afecta funcționarea uneltei electrice. Dacă este avariată, duceți unealta electrică la reparat înainte 1951 - 003 - 20.06.2023 533de a o utiliza. Multe accidente sunt provocate de uneltele electrice prost întreținute.

• Păstrați uneltele de tăiere ascuțite și curate. Este mai puțin probabil ca uneltele de tăiere cu tăișuri ascuțite întreținute corespunzător să se blocheze și sunt mai ușor de controlat.

• Utilizați unealta electrică, accesoriile și piesele din unealtă, etc. în conformitate cu aceste instrucțiuni, luând în considerare și condițiile de lucru și activitatea care urmează să fie efectuată. Utilizarea uneltelor electrice pentru operații diferite de cele pentru care sunt destinate poate duce la apariția de situații periculoase.

• Mențineți mânerele și suprafețele de prindere uscate, curate, fără ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul în siguranță al uneltei în situații neprevăzute. Utilizarea și întreținerea uneltei cu baterie

• Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de baterie poate constitui pericol de incendiu atunci când este utilizat cu un alt tip de baterie.

• Utilizați uneltele electrice numai cu bateriile special indicate. Utilizarea unui alt tip de acumulatori poate constitui pericol de vătămări corporale și de incendiu.

• Când acumulatorul nu este utilizat, păstrați-l departe de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte mici de metal, care pot crea o conexiune între borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

• În condiții de utilizare neadecvată, din baterie pot ieși stropi de lichid; evitați contactul. Totuși, dacă intrați accidental în contact cu lichidul respectiv, spălați cu apă. Dacă lichidul intră în contact cu ochii, consultați un medic. Lichidul care se scurge din baterie poate cauza iritații sau arsuri.

• Nu utilizați acumulatori sau unelte deteriorate sau modificate. Bateriile deteriorate sau modificate pot prezenta un comportament imprevizibil, ce poate duce la incendii, explozii sau pericol de vătămări corporale.

• Nu expuneți acumulatorii sau uneltele la flăcări sau temperaturi excesive. Expunerea la flăcări sau la temperaturi de peste 130°C/265°F poate cauza explozii.

• Urmați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi în afara intervalului specificat poate duce la deteriorarea bateriei și la creșterea pericolului de incendiu. Service

• Cereți ca unealta dvs. electrică să fie reparată numai de un tehnician de reparații calificat, care să folosească numai piese de schimb identice. Acest lucru va asigura păstrarea siguranței uneltei electrice.

• Nu reparați niciodată acumulatori deteriorați. Repararea acumulatorilor trebuie efectuată numai de către producător sau de către furnizorii de servicii autorizați. Avertismente generale de siguranță privind motoferăstrăul

• Feriți toate părțile corpului de lanțul ferăstrăului atunci când motoferăstrăul este în funcțiune. Înainte de a porni motoferăstrăul, asigurați-vă că lanțul acestuia nu atinge niciun obiect. Un moment de neatenție în timpul operării motoferăstraielor poate conduce la prinderea hainelor sau a părților corpului în lanțul ferăstrăului.

• Prindeți întotdeauna motoferăstrăul cu mâna dreaptă de mânerul superior și cu mâna stângă de mânerul frontal. Dacă țineți motoferăstrăul cu mâinile poziționate invers, sporește pericolul de vătămări corporale; prin urmare, nu inversați niciodată mâinile.

• Țineți motoferăstrăul numai de suprafețele de prindere izolate, deoarece lanțul ferăstrăului poate atinge cabluri ascunse. Lanțurile de ferăstrău care intră în contact cu un fir sub tensiune pot face ca părțile metalice ale motoferăstrăului să intre sub tensiune și să electrocuteze operatorul.

• Purtați ochelari de protecție. Se recomandă echipament de protecție suplimentar pentru urechi, cap, mâini și picioare. Echipamentul de protecție adecvat reduce vătămările corporale provocate de resturile expulzate sau de contactul accidental cu lanțul ferăstrăului.

• Nu acționați un motoferăstrău într-un copac, pe o scară, de pe un acoperiș sau orice suport instabil. Acționarea unui motoferăstrău în acest mod ar putea duce la vătămări corporale grave.

• Păstrați întotdeauna puncte de sprijin adecvate și acționați motoferăstrăul numai când stați pe o suprafață fixă, sigură și orizontală. Suprafețele alunecoase sau instabile pot cauza pierderea echilibrului sau a controlului motoferăstrăului.

• Când tăiați o creangă întinsă, fiți atenți la recul. Când tensiunea din fibrele de lemn este eliberată, creanga aflată sub tensiune elastică poate lovi operatorul și/sau poate face ca motoferăstrăul să se miște necontrolat.

• Fiți extrem de atent când tăiați tufișuri și puieți. Materialul subțire se poate prinde în lanțul

În cazul în care sunteți instruit în tehnici speciale de tăiere și de lucru și dacă sunteți asigurat în mod corespunzător (cupă de ridicare, frânghii, ham de siguranță), se pot face abateri de la aceste norme de siguranță. 534 1951 - 003 - 20.06.2023ferăstrăului, și poate fi proiectat către dvs. sau vă poate dezechilibra.

• 1Transportați motoferăstrăul de mânerul frontal, oprit și îndepărtat de corp. Când transportați sau depozitați motoferăstrăul, montați întotdeauna capacul șinei de ghidare. Manevrarea corespunzătoare a motoferăstrăului reduce posibilitatea de contact accidental cu lanțul mobil al ferăstrăului.

• Urmați instrucțiunile pentru ungerea, tensionarea lanțului și schimbarea șinei și a lanțului. Un lanț tensionat sau uns necorespunzător se poate rupe sau poate mări pericolul de recul.

• Tăiați numai lemn. Nu utilizați motoferăstrăul pentru alte scopuri. De exemplu: nu utilizați motoferăstrăul pentru a tăia metal, plastic, zidărie sau alte materiale de construcție decât cele din lemn. Utilizarea motoferăstrăului pentru alte operații decât cele pentru care a fost proiectat poate conduce la o situație periculoasă.

• Nu încercați să doborâți un copac până când nu ați înțeles care sunt riscurile și cum le puteți evita. În timpul doborârii unui copac, se pot produce vătămări corporale grave operatorului sau persoanelor din apropiere.

• Respectați toate instrucțiunile atunci când eliminați materialul blocat, depozitați sau efectuați lucrări de service asupra motoferăstrăului. Asigurați-vă că comutatorul este oprit și acumulatorul este scos din produs. Acționarea accidentală a motoferăstrăului în timpul eliminării materialului blocat sau efectuării lucrărilor de service poate cauza vătămări corporale grave.

• Nu folosiți un motoferăstrău în copac dacă nu ați fost instruit în mod special pentru acest lucru. Folosirea unui motoferăstrău în copac fără o instruire corespunzătoare poate crește riscul de vătămare corporală gravă. Cauzele reculului și măsurile de prevenire luate de operator Reculul poate apărea când ciocul sau vârful șinei de ghidare atinge un obiect sau când creanga din lemn revine în poziția inițială prinzând lanțul ferăstrăului în tăietură. În anumite cazuri, contactul cu vârful poate cauza o reacție inversă bruscă, aruncând șina de ghidare în sus și înapoi, spre operator. Prin prinderea lanțului de ferăstrău de-a lungul părții superioare a șinei de ghidaj, aceasta poate fi împinsă rapid înapoi, spre operator. Oricare dintre aceste reacții vă poate face să pierdeți controlul ferăstrăului, ceea ce ar putea conduce la vătămări corporale grave. Nu vă bazați numai pe dispozitivele de protecție cu care este prevăzut ferăstrăul dvs. Ca utilizator de motoferăstrău, trebuie să luați anumite măsuri pentru ca în timpul lucrărilor de tăiere să nu se producă accidente sau vătămări. Reculul este rezultatul utilizării incorecte a dispozitivului de tăiere a crengilor și/sau a procedurilor sau condițiilor necorespunzătoare de operare și poate fi evitat prin luarea măsurilor adecvate de precau ție, conform indicațiilor de mai jos:

• Mențineți o priză fermă, cu policarii și degetele înconjurând mânerele motoferăstrăului, cu ambele mâini pe ferăstrău și poziționați-vă corpul și brațul astfel încât să puteți rezista forțelor de recul. Forțele de recul pot fi controlate de operator dacă sunt luate măsurile de prevedere adecvate. Nu lăsați motoferăstrăul din mâini.

• Nu vă întindeți excesiv și nu tăiați niciodată mai sus de înălțimea umărului. În acest mod se previne contactul neintenționat cu vârful și se permite un control mai bun asupra motoferăstrăului în situații neașteptate.

• Utilizați numai șinele de ghidare și lanțurile de ferăstrău de schimb specificate de producător. Șinele de ghidare și lanțurile de schimb incorecte pot cauza ruperea lanțului și/sau reculul.

• Respectați instrucțiunile producătorului cu privire la ascuțirea și întreținerea lanțului de ferăstrău. Reducerea înălțimii pentru calibrarea adâncimii poate conduce la sporirea reculului. PĂSTRAȚI ACESTE INSTRUCȚIUNI. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este o unealtă periculoasă dacă nu sunteți atent sau dacă utilizați produsul incorect. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Este foarte important să citiți și să înțelegeți conținutul acestui manual de utilizare.

• Nu modificați produsul fără aprobare de la producător. Nu folosiți un produs care a fost schimbat de alte persoane și folosiți întotdeauna accesorii originale. Modificările care nu sunt aprobate de producător pot provoca vătămări corporale grave sau decesul operatorului sau al altor persoane.

• Inhalarea pe termen lung a vaporilor de ulei pentru lanț și a rumegușului poate cauza probleme de sănătate.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a scădea riscul de vătămări corporale grave sau deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul. 1951 - 003 - 20.06.2023 535Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Informațiile din acest manual al operatorului nu reprezintă un înlocuitor pentru cunoștințele și experiența profesională. Dacă nu vă simțiți în siguranță în situația în care sunteți, opriți produsul. Apelați la reprezentantul de service sau un operator profesionist al motoferăstrăului. Nu începeți nicio activitate dacă aveți incertitudini în legătură cu aceasta!

• Apelați la reprezentantul de service sau Husqvarna dacă aveți întrebări despre funcționarea produsului. Vă putem oferi informații despre utilizarea produsului eficient și în siguranță. Participați la un curs de instruire privind utilizarea motoferăstrăului, dacă este posibil. Reprezentantul dvs. de service, facultatea de silvicultură sau biblioteca dvs. vă pot oferi informații despre materialele și cursurile de instruire care sunt disponibile.

• Trebuie să înțelegeți efectele reculului și modul de prevenire al acestuia înainte de a utiliza acest produs. Consultați Informa

ii despre recul la pagina

Întrebări comune despre recul la pagina

pentru instrucțiuni.

• Nu utilizați un produs, un acumulator sau un încărcător de acumulatori care sunt deteriorate sau care nu funcționează corect.

• Nu atingeți un lanț de ferăstrău în rotație. Acesta poate provoca vătămări corporale grave sau deces.

• Nu utilizați produsul dacă sunteți obosit(ă), dacă ați consumat alcool, droguri, medicamente sau alte substanțe care v-ar putea afecta vederea, atenția, coordonarea sau judecata.

• Lucrul în condiții de vreme nefavorabilă este obositor și adesea aduce un plus de risc. Din cauza riscului suplimentar, nu se recomandă utilizarea aparatului în condiții de vreme nefavorabilă, cum ar fi ceață densă, ploaie abundentă, vânt puternic, frig pătrunzător, risc de descărcări electrice etc.

• Nu porniți un produs decât dacă șina de ghidaj, lanțul de ferăstrău și toate capacele sunt montate corect. În caz contrar, roata de antrenare se poate slăbi, provocând vătămări corporale grave. Consultați Asamblarea la pagina 540 pentru instrucțiuni. (Fig. 25)

• Uneori, așchiile rămân blocate în capacul ambreiajului, provocând blocarea lanțului de ferăstrău. Opriți întotdeauna motorul înainte de curățare.

• Priviți în jurul dvs. Asigurați-vă că nu există riscul ca persoane sau animale să atingă sau să vă influențeze controlul asupra produsului. (Fig. 26)

• Nu permite ți copiilor să folosească sau să se apropie de produs. Produsul poate fi pornit cu ușurință, copiii îl pot porni dacă nu sunt supravegheați atent. Există riscul unor vătămări corporale grave.

• Scoateți bateria atunci când nu aveți produsul complet în câmpul vizual sau lăsați produsul nesupravegheat pentru orice durată de timp.

• Trebuie să aveți stabilitate pe picioare pentru a avea control deplin asupra produsului. Nu utilizați produsul dacă sunteți pe o scară sau într-un copac. Nu utilizați produsul dacă nu sunteți pe teren stabil.

• Lucrul în copac necesită utilizarea unor tehnici de tăiere și de lucru speciale, care trebuie respectate pentru a se reduce riscul sporit de rănire personală. Nu lucrați niciodată în copac, decât dacă ați primit instruire profesională specială pentru asemenea lucrări, inclusiv instruire în utilizarea echipamentelor de siguranță și de ascensiune, cum ar fi harnașamentele, cablurile, chingile, ghearele de picior, inelele de siguranță, carabinierele etc.

• Nu încercați niciodată să prindeți secțiuni în cădere. Nu efectuați niciodată activități de tăiere în copac când sunteți asigurat doar cu un cablu. Utilizați întotdeauna două cabluri asigurate. (Fig. 27)

• Dacă nu sunteți atent(ă), riscul de recul crește. Poate apărea reculul dacă zona de recul a șinei de ghidaj atinge accidental o ramură, un copac sau alte obiecte. (Fig. 28)

• Nu țineți produsul cu o singură mână. Acest produs nu este controlat în siguranță cu o mână.

• Nu utilizați produsul peste înălțimea umărului și nu încercați să tăiați cu vârful șinei de ghidaj. (Fig. 29)

• Nu utilizați produsul într-o situație în care nu puteți primi ajutor în caz de accident.

• Opriți produsul și cuplați frâna de lanț înainte de a deplasa produsul. Țineți produsul cu șina de ghidaj și lanțul de ferăstrău orientate spre înapoi. Puneți o apărătoare de transport pe șina de ghidaj înainte de transport sau înainte de a-l deplasa pe orice distanță.

• Când puneți produsul pe sol, cuplați frâna de lanț și vizualizați constant produsul. Opriți produsul și scoateți bateria înainte de a lăsa produsul nesupravegheat pe orice perioadă de timp.

• Există riscul de blocare a așchiilor de lemn în sistemul de conducere. Acest lucru poate provoca blocarea lanțului de ferăstrău. Opriți întotdeauna produsul și scoateți bateria înainte de curățare.

• Asigurați-vă că vă puteți deplasa în siguranță. Examinați condițiile și terenul din jur pentru a identifica eventuale obstacole, precum rădăcini, pietre, ramuri, șanțuri și multe altele. Fiți atenți atunci când lucrați pe sol înclinat.

• Nivelul vibrațiilor crește dacă tăiați cu echipament de tăiere incorect sau ascuțit incorect. Tăierea

1951 - 003 - 20.06.2023lemnului de esență tare, precum foioasele, provoacă mai multe vibrații decât tăierea lemnului de esență moale, precum coniferele. (Fig. 30)

• Expunerea prelungită la vibrații poate duce la afecțiuni circulatorii sau la deteriorarea nervilor la persoanele cu circulație defectuoasă. Discutați cu medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau în starea pielii. Aceste simptome apar de obicei la degete, mâini sau încheieturi și cresc la temperaturi scăzute.

• Evitați situațiile pe care le considerați dincolo de capacitatea dvs.

• Nu pot fi incluse toate situațiile posibile cu care vă puteți confrunta atunci când utilizați acest produs. Procedați întotdeauna cu atenție și folosiți-vă judecata. (Fig. 31) Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos. (Fig. 32)

• Majoritatea accidentelor legate de motoferăstraie apar atunci când lanțul de ferăstrău atinge operatorul. Trebuie să utilizați echipament de protecție personală aprobat în timpul funcționării. Echipamentul individual de protecție nu vă poate proteja complet de riscul de rănire, însă poate reduce gravitatea rănilor în cazul unui accident. Adresați-vă reprezentantului de service pentru recomandări despre echipamentul care trebuie utilizat.

• Hainele dvs. trebuie să fie strânse pe corp, dar să nu vă limiteze mișcările. Efectuați în mod regulat un control al stării echipamentului de protecție personală.

• Purtați o cască de protecție omologată.

• Utilizați un sistem omologat de protecție a auzului. Expunerea pe termen lung la zgomot poate avea ca rezultat deteriorarea ireversibilă a auzului.

• Utilizați ochelari de protecție sau un vizor de protecție pentru față autorizate pentru a reduce pericolul de vătămări corporale cauzate de obiectele proiectate. Produsul poate proiecta obiecte precum așchii, bucăți mici de lemn etc., cu o forță considerabilă. Acestea pot cauza vătămări corporale grave, în special vătămări ale ochilor.

• Purtați mănuși pentru protecție împotriva ferăstraielor.

• Purtați pantaloni pentru protecție împotriva ferăstraielor.

• Purta ți încălțăminte pentru protecție împotriva ferăstraielor, cu vârf din oțel și talpă anti-aderentă.

• Trebuie să aveți întotdeauna la dispoziție o trusă de prim ajutor.

• Risc de scântei. Păstrați în apropiere instrumente de stingere a incendiilor și o lopată pentru a preveni incendiile forestiere. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță care sunt deteriorate sau care nu funcționează corect.

• Verificați regulat dispozitivele de siguranță. Consultați Între

ă de pe produs la pagina 547

• În cazul în care dispozitivele de siguranță sunt deteriorate sau nu funcționează corect , adresați-vă Husqvarna agentului de service. Funcțiile interfeței cu utilizatorul Interfața cu utilizatorul include butonul de pornire/ oprire, butonul SavE, indicatorul de stare a bateriei și indicatorul de avertisment. Indicatorul de avertizare se aprinde intermitent dacă frâna de lanț este cuplată sau dacă există pericolul de suprasolicitare. Protecția la suprasolicitare oprește temporar produsul și nu îl puteți utiliza până când temperatura nu scade. Dacă indicatorul de avertizare luminează continuu, discutați cu reprezentantul dvs. de service. (Fig. 33) Pentru mai multe informații despre interfața cu utilizatorul, consultați Prezentare generală a produsului la pagina 531

Funcția de oprire automată Produsul are o funcție de oprire automată care oprește produsul dacă nu îl folosiți timp de 3 minute. Frână de lanț și apărătoare de mână din față Produsul dvs. are o frână de lanț care oprește lanțul de ferăstrău dacă are loc un recul. Frâna de lanț reduce pericolul de accidente, însă numai dvs. le puteți preîntâmpina. (Fig. 34) AVERTISMENT: Nu cuplați în situații în care există pericol de recul. Aveți grijă când utilizați produsul și asigurați-vă că zona de recul a șinei de ghidaj nu atinge un obiect. (Fig. 35) 1951 - 003 - 20.06.2023 537Frâna de lanț se cuplează (A) manual cu mâna stângă sau automat de către mecanismul de deblocare din inerție. Împingeți apărătoarea de mână din față (B) spre înainte pentru a cupla frâna de lanț manual. Această mișcare activează un mecanism cu arc care oprește roata de antrenare. (Fig. 36) Modul de activare a frânei de lanț este legat de forța reculului și de poziția produsului. Dacă obțineți un recul puternic în timp ce zona de recul este mai departe de dvs., frâna de lanț este cuplată de mecanismul de deblocare din inerție. Dacă reculul este mic sau zona de recul este mai aproape de dvs., frâna de lanț se cuplează manual cu mâna stângă. (Fig. 37) Utilizați frâna de lanț ca frână de parcare când porniți produsul și când vă deplasați pe distanțe scurte. Acest lucru scade riscul ca dvs. sau o persoană din apropierea dvs. să atingă lanțul de ferăstrău. (Fig. 38) Trageți apărătoarea de mână din față spre înapoi pentru a decupla frâna de lanț. (Fig. 39) Reculul poate fi foarte brusc și puternic. Majoritatea reculurilor sunt mici și nu cuplează întotdeauna frâna de lanț. Dacă are loc un recul când utilizați produsul, țineți strâns mânerele și nu desprindeți mâinile de pe ele. (Fig. 40) Apărătoarea de mână din față reduce, de asemenea, riscul de a atinge lanțul de ferăstrău dacă desprindeți mâna de pe mânerul frontal. (Fig. 41) În poziția de doborâre nu puteți cupla manual frâna de lanț. Frâna de lanț poate fi cuplată în această poziție numai de mecanismul de deblocare din inerție. (Fig. 42) Opritorul întrerupătorului Opritorul întrerupătorului este conceput pentru prevenirea operării accidentale a întrerupătorului respectiv. Dacă apăsați dispozitivul de blocare a întrerupătorului înainte (A) și apoi apăsați pe dispozitivul de blocare spre mânerul (B), întrerupătorul (C) este eliberat. Dacă eliberați mânerul, întrerupătorul și opritorul întrerupătorului se deplasează înapoi în pozițiile lor inițiale. (Fig. 43) Opritor de lanț Opritorul de lanț prinde lanțul de ferăstrău dacă acesta se rupe sau se slăbește. Dacă lanțul este întins corect, riscul scade. Riscul se reduce, de asemenea, dacă întrețineți corect șina de ghidaj și lanțul de ferăstrău. Consulta

inerea la pagina 546 pentru instrucțiuni. (Fig. 44) Apărătoare pentru mâna dreaptă Apărătoarea pentru mâna dreaptă acționează ca protecție pentru mână dacă lanțul de ferăstrău se rupe sau se slăbește. Previne, de asemenea, interferențele cu ramuri si crengi când utilizați produsul. (Fig. 45) Siguranța bateriei AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Folosiți numai bateria din seriile BLi și 40-B. Pentru detalii, consultați Baterii aprobate la pagina 554

Bateriile sunt criptate prin software.

• Utilizați bateriile reîncărcabile din seriile BLi și 40- B ca sursă de alimentare numai pentru produsele Husqvarna asociate. Consultați Încărcătoare de baterii aprobate pentru produs la pagina 555

Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive.

• Risc de electrocutare. Nu conectați bornele bateriei la chei, șuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.

• Nu utilizați baterii care nu sunt reîncărcabile.

• Nu puneți obiecte în fantele de aerisire a bateriei.

• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate provoca arsuri și/sau arsuri chimice.

• Feriți bateria de ploaie și de condiții de umezeală.

• Feriți bateria de microunde și de înaltă presiune.

• Nu încercați să demontați sau să spargeți bateria.

• Nu lăsați acidul din baterie să vă atingă pielea. Acidul din baterie provoacă leziuni ale pielii, coroziune și arsuri. Dacă acidul din baterie pătrunde în ochi, nu frecați, ci spălați-vă cu multă apă timp de cel puțin 15 minute. Dacă acidul din baterie a intrat în contact cu pielea, trebuie să o curățați cu apă și săpun din belșug. Solicitați ajutor medical.

• Utilizați bateria la temperaturi între -10 °C (14 °F) și 40 °C (104 °F).

• Nu curățați niciodată cu apă bateria sau încărcătorul de baterii. Consultați Verificarea bateriei

i a suportului de baterie la pagina 548

• Nu folosiți baterii deteriorate sau care nu funcționează corect.

• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, șuruburi sau bijuterii.

• Nu lăsați bateria la îndemâna copiilor.

1951 - 003 - 20.06.2023Siguranța încărcătorului de baterii AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Există riscul de electrocutare sau de scurtcircuit dacă nu sunt respectate instrucțiunile de siguranță.

• Folosiți o priză cu împământare aprobată care nu este deteriorată.

• Nu utilizați alte încărcătoare de baterii decât cel furnizate pentru produsul dvs. Only use Husqvarna 40-C80 chargers when you charge BLi series and 40-B series replacement batteries. Consultați Baterii aprobate la pagina 554

Încărcătoare de baterii aprobate pentru produs la pagina 555

• Nu încercați să dezasamblați încărcătorul de baterii.

• Nu utilizați un încărcător deteriorat sau care nu funcționează corect.

• Nu ridicați încărcătorul de baterii ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.

• Feriți toate cablurile și prelungitoarele de apă, ulei și muchii ascuțite. Asigurați-vă că acest cablu nu este prins între uși, garduri sau în alte locuri similare.

• Nu utilizați încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Asigurați-vă că încărcătorul de baterii nu este acoperit. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.

• Încărcați bateria numai în interior, într-un loc cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în exterior. Nu încărcați bateria în medii umede.

• Utilizați încărcătorul de baterii la temperaturi între 5 °C (41 °F) și 40 °C (104 °F). Utilizați încărcătorul într-un mediu foarte bine ventilat, uscat și fără praf.

• Nu puneți obiecte în fantele de răcire a încărcătorului de baterii.

• Nu atingeți niciodată bornele încărcătorului de baterii cu obiecte metalice, deoarece se pot crea scurtcircuite.

• Utilizați prize de perete aprobate care nu sunt deteriorate.

• Utilizați numai prelungitoare cu trei fire de exterior care au fișe de împământare cu trei gheare și prize de împământare care acceptă fișa aparatului.

• Nu încărcați baterii nereîncărcabile în încărcătorul de baterii. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertisment de mai jos.

• Scoateți bateria înainte de a efectua întreținerea, alte verificări sau de a asambla produsul.

• Operatorul trebuie să efectueze numai operațiile de întreținere și service indicate în acest manual al operatorului. Apelați la reprezentantul de service pentru întreținerea și service-ul de mai mare amploare.

• Nu curățați niciodată bateria sau încărcătorul cu apă. Detergentul puternic poate deteriora plasticul.

• Dacă nu efectuați operații de întreținere, durata de viață a produsului scade, iar pericolul de accidente crește.

• Este necesară instruirea profesională specială pentru toate lucrările de service și reparații, mai ales pentru dispozitivele de siguranță de pe produs. Dacă nu toate verificările din acest manual al operatorului sunt aprobate; după ce ați efectuat operațiile de întreținere, apelați la reprezentantul de service. Vă garantăm că există servicii profesionale de reparații și service disponibile pentru produsul dvs.

• Utilizați doar piese de schimb originale. Instrucțiuni de siguranță pentru echipamentele de tăiere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai combinații de șină de ghidaj/lanț de ferăstrău și echipamente de ascuțire aprobate. Consultați Date tehnice la pagina 553 pentru instrucțiuni.

• Purtați mănuși de protecție atunci când utilizați sau efectuați întreținerea lanțului de ferăstrău. Un lanț de ferăstrău care nu se mișcă poate provoca de asemenea leziuni.

• Păstrați dinții ascuțiți corespunzător. Respectați instrucțiunile și utilizați matrița recomandată. Un lanț de ferăstrău care este deteriorat sau incorect ascuțit crește pericolul de accidente. (Fig. 46)

• Păstrați setarea corectă a calibrării adâncimii. Respectați instrucțiunile și utilizați setarea recomandată a calibrării adâncimii. O setare prea mare a calibrării adâncimii crește pericolul de recul. (Fig. 47)

• Asigurați-vă că lanțul de ferăstrău are întinderea corectă. Dacă lanțul de ferăstrău nu este strâns pe șina de ghidare, lanțul de ferăstrău poate sări de pe șină. O întindere incorectă a lanțului de ferăstrău crește uzura șinei de ghidare, a lanțului de ferăstrău și a roții de antrenare a lanțului. Consultați Accesorii la pagina 554

• Efectuați regulat întreținerea echipamentului de tăiere și păstrați-l corect lubrifiat. Dacă lanțul de ferăstrău nu este uns corect, crește riscul de uzură 1951 - 003 - 20.06.2023 539a șinei de ghidare, a lanțului de ferăstrău și a roții de antrenare a lanțului. (Fig. 49) Asamblarea Asamblarea șinei de ghidaj și a lanțului de ferăstrău (cu butonul șinei) AVERTISMENT: Scoateți întotdeauna bateria înainte de a monta sau de a efectua întreținerea produsului.

1. Decuplați frâna de lanț. (Fig. 50)

2. Slăbiți butonul și scoateți capacul roții de antrenare și

apărătoarea de transport (A). (Fig. 51)

3. Puneți șina de ghidaj peste șurubul de șină. Deplasați

șina de ghidaj în ultima poziție din spate. Ridicați lanțul de ferăstrău deasupra roții de antrenare și cuplați-l în canelura de pe șina de ghidaj. Începeți de la marginea superioară a șinei de ghidaj.

4. Asigurați-vă că marginile frezelor sunt îndreptate

spre înainte, pe marginea superioară a șinei de ghidare. (Fig. 52)

5. Montați capacul roții de antrenare și deplasați

pintenul întinzător al lanțului în orificiul din șina de ghidare.

6. Asigurați-vă că zalele de ghidare ale lanțului de

ferăstrău se fixează corect pe roata de antrenare.

7. Asigurați-vă că lanțul de ferăstrău este cuplat corect

în canelura din șina de ghidaj.

8. Întindeți lanțul de ferăstrău. Consultați

inerea la pagina 546 pentru instrucțiuni.

9. Strângeți butonul șinei.

Asamblarea șinei de ghidaj și a lanțului de ferăstrău (cu șurub de șină) AVERTISMENT: Scoateți întotdeauna bateria înainte de a monta sau de a efectua întreținerea produsului.

1. Decuplați frâna de lanț. (Fig. 50)

2. Slăbiți piulița șinei și scoateți capacul roții de

antrenare. (Fig. 53)

3. Puneți șina de ghidaj peste șurubul de șină. Deplasați

șina de ghidaj în ultima poziție din spate. Ridicați lanțul de ferăstrău deasupra roții de antrenare și cuplați-l în canelura de pe șina de ghidaj. Începeți de la marginea superioară a șinei de ghidaj.

4. Asigurați-vă că marginile frezelor sunt îndreptate

spre înainte, pe marginea superioară a șinei de ghidare. (Fig. 52)

5. Montați capacul roții de antrenare și deplasați

pintenul întinzător al lanțului în orificiul din șina de ghidare.

6. Asigurați-vă că zalele de ghidare ale lanțului de

ferăstrău se fixează corect pe roata de antrenare.

7. Asigurați-vă că lanțul de ferăstrău este cuplat corect

în canelura din șina de ghidaj.

8. Strângeți piulița șinei cu degetele.

9. Strângeți lanțul de ferăstrău. Consultați

inerea la pagina 546 pentru instrucțiuni. Montarea încărcătorului de baterii pe perete ATENŢIE: Nu utilizați o șurubelniță electrică pentru a monta încărcătorul de baterii pe perete. Șurubelnița electrică poate cauza deteriorarea încărcătorului de baterii.

1. Montați încărcătorul de baterii pe perete cu cele 2

șuruburi (A). Utilizați fișe de perete (B) dacă este necesar. (Fig. 54)

2. Montați cele 2 șuruburi în dibluri (C).

3. Conectați cablul de alimentare (D) la încărcătorul de

baterii și la o priză. Funcţionarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Verificarea funcționării înainte de utilizarea produsului

1. Faceți un control al frânei de lanț (A) pentru a

vă asigura că funcționează corect și că nu este deteriorat.

2. Verificați apărătoarea pentru mâna dreaptă (B)

pentru a vă asigura că nu este deteriorată.

3. Verificați întrerupătorul și opritorul întrerupătorului

(C) pentru a vă asigura că funcționează corect și că nu sunt deteriorate. 540 1951 - 003 - 20.06.20234. Verificați tastatura (D) pentru a vă asigura că funcționează corect.

5. Asigurați-vă să nu existe ulei pe mânere (E).

6. Faceți un control pentru a vă asigura că toate

piesele sunt montate corect și nu sunt deteriorate sau lipsesc.

7. Faceți un control al opritorului de lanț (F) pentru a vă

asigura că este montat corect.

8. Verificați întinderea lanțului (G).

9. Încărcați bateria (H) și asigurați-vă că este corect

10. Asigurați-vă că lanțul de ferăstrău se oprește când

eliberați întrerupătorul. (Fig. 55) Utilizarea uleiului corect pentru lanț AVERTISMENT: Nu folosiți ulei ars, care vă poate provoca leziuni și poate dăuna mediului. Uleiul ars cauzează, de asemenea, deteriorarea pompei de ulei, a șinei de ghidaj și a lanțului de ferăstrău. AVERTISMENT: Lanțul de ferăstrău se poate rupe dacă ungerea echipamentului de tăiere nu este suficientă. Risc de vătămări corporale grave sau de deces al operatorului. AVERTISMENT: Utilizați uleiul corect pentru lanț pentru ca această funcție să opereze corect. Adresați-vă reprezentantului dvs. de service când alegeți uleiul pentru lanț.

• Folosiți uleiul pentru lanț Husqvarna pentru durata maximă de viață a lanțului de ferăstrău și pentru a preveni efectele negative asupra mediului. Dacă uleiul pentru lanț Husqvarna nu este disponibil, vă recomandăm să utilizați ulei standard pentru lanț.

• Folosiți un ulei pentru lanț cu o bună aderență pe lanțul de ferăstrău.

• Folosi ți un ulei pentru lanț cu grad de viscozitate corect, în conformitate cu temperatura aerului. ATENŢIE: La temperaturi mai mici de 0°C/32°F, unele uleiuri pentru lanț devin prea dense, ceea ce poate duce la poate duce la deteriorarea componentelor pompei de ulei.

• Utilizați echipamentul de tăiere recomandat. Consultați Accesorii la pagina 554

• Scoateți capacul rezervorului de ulei pentru lanț.

• Umpleți rezervorul de ulei pentru lanț cu ulei pentru lanț.

• Atașați capacul cu grijă. (Fig. 56) Nota: Pentru a vedea unde se află rezervorul de ulei pentru lanț pe produsul dvs., consultați Introducere la pagina 531

Baterie AVERTISMENT: Citiți cu atenție capitolul referitor la siguranță înainte de a utiliza bateria. Citiți cu atenție informațiile privind bateria și încărcătorul din manualul operatorului. Păstrați bateria și încărcătorul la temperaturile ambiante corecte. Temperatură ambiantă Folosirea bateriei 5-40 °C / 41-104 °F Încărcarea bateriei 5-40 °C / 41-104 °F Stare baterie Afișajul arată starea de încărcare și dacă există probleme cu bateria. (Fig. 57) Indicator cu LED Starea de încărcare a bateriei 4 LED-uri aprinse Bateria este încărcată în proporție de 76-100%. 3 LED-uri aprinse Bateria este încărcată în proporție de 51-75%. 2 LED-uri aprinse Bateria este încărcată în proporție de 26-50%. 1 LED este aprins Bateria este încărcată în proporție de 6-25%. 1 LED luminează intermitent Bateria este încărcată în proporție de 0-5%. Încărcarea bateriei Încărcați bateria dacă este prima dată când o folosiți. O baterie nouă este încărcată doar până la 30%. ATENŢIE: Conectați încărcătorul de baterii la o priză de alimentare cu tensiunea 1951 - 003 - 20.06.2023 541și frecvența specificate pe plăcuța de identificare. Bateria nu se încarcă dacă temperatura sa depășește 50 °C / 122 °F.

1. Conectați cablul de alimentare la încărcător.

2. Conectați încărcătorul la o priză cu împământare.

LED-ul de încărcare luminează o dată. (Fig. 58)

3. Conectați bateria la încărcător. LED-ul de încărcare

se aprinde. Încărcați bateria timp de maximum 24 de ore. (Fig. 59)

4. Apăsați butonul indicator al bateriei dacă

indicatoarele cu LED se aprind, bateria fiind complet încărcată.

5. Trageți fișa de alimentare pentru a deconecta

încărcătorul de baterii de la priză. Nu trageți de cablul de alimentare.

6. Scoateți bateria din încărcător.

Informații despre recul AVERTISMENT: Un recul poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Pentru a reduce pericolul, trebuie să cunoașteți cauzele reculului și modul de prevenire a acestora. Un recul apare numai dacă zona de recul a șinei de ghidaj atinge un obiect. Un recul poate apărea brusc și cu forță ridicată, care proiectează produsul în direcția operatorului. (Fig. 35) Reculul apare întotdeauna în planul de tăiere al șinei de ghidaj. De obicei, produsul este proiectat asupra operatorului, dar se poate deplasa și într-o altă direcție. Direcția de deplasare este cauzată de modul în care utilizați produsul când apare reculul. (Fig. 60) Reculul apare numai dacă zona de recul a șinei de ghidaj atinge un obiect. Nu permiteți ca zona de recul să atingă un obiect. (Fig. 35) O rază mai mică a vârfului șinei reduce forța reculului. Utilizați un lanț de fierăstrău cu recul redus pentru a reduce efectele reculului. Nu permiteți ca zona de recul să atingă un obiect. AVERTISMENT: Niciun lanț de ferăstrău nu previne complet reculul. Respectați întotdeauna instrucțiunile. Întrebări comune despre recul

• Mâna va cupla întotdeauna frâna de lanț în timpul unui recul? Nu. Trebuie să folosiți forță pentru a împinge apărătoarea de mână din față spre înainte. Dacă nu folosiți forța necesară, frâna de lanț nu va fi cuplată. De asemenea, trebuie să țineți mânerele produsului ferm, cu două mâini în timpul lucrului. Dacă apare un recul, este posibil ca frâna de lanț să nu oprească lanțul de ferăstrău înainte de a vă atinge. Există, de asemenea, unele poziții în care mâna dvs. nu poate atinge apărătoarea de mână din față pentru a cupla frâna de lanț.

• Mecanismul de deblocare din inerție va cupla întotdeauna frâna de lanț în timpul unui recul? Nu. În primul rând, frâna de lanț trebuie să funcționeze corect. Consultați Între

ă de pe produs la pagina 547 pentru instrucțiuni despre modul de verificare a frânei de lanț. Vă recomandăm să efectuați verificarea de fiecare dată înainte de a utiliza produsul. În al doilea rând, forța reculului trebuie să fie ridicată pentru a cupla frâna de lanț. Dacă frâna de lanț este prea sensibilă, aceasta se poate cupla în timpul funcționării intense.

• Frâna de lanț mă va apăra întotdeauna împotriva rănirii în timpul unui recul? Nu. Frâna de lanț trebuie să funcționeze corect pentru a oferi protecție. Frâna de lanț trebuie, de asemenea, să fie cuplată în timpul unui recul pentru a opri lanțul de ferăstrău. Dacă sunteți în apropierea șinei de ghidare, este posibil ca frâna de lanț să nu aibă timp să oprească lanțul de ferăstrău înainte de a vă lovi. AVERTISMENT: Reculurile pot fi prevenite numai de dvs. și de o tehnică de lucru corectă. Pornirea produsului

1. Faceți un control al întrerupătorului și al opritorului

întrerupătorului. Consultați Verificarea opritorului întrerupătorului la pagina 547

2. Cuplați frâna de lanț. (Fig. 61)

3. Introduceți bateria în suportul bateriei. (Fig. 62)

ATENŢIE: Asigurați-vă că bateria este instalată corect în suportul de baterie. Dacă bateria nu se deplasează cu ușurință în suportul de baterie, poziția nu este corectă.

4. Împingeți partea inferioară a bateriei până când

auziți un clic. (Fig. 63)

5. Țineți apăsat butonul de pornire/oprire până când se

1951 - 003 - 20.06.2023Utilizarea funcției SavE Funcția SavE reduce turația lanțului și puterea produsului.

1. Apăsați butonul SavE. LED-ul verde se aprinde.

2. Apăsați din nou butonul SavE pentru a dezactiva

funcția. LED-ul verde se stinge. (Fig. 65) Oprirea produsului

1. Apăsați butonul de pornire/oprire până când LED-ul

verde se stinge. (Fig. 64)

2. Apăsați butoanele de eliberare a bateriei și scoateți

bateria din suportul de baterie pentru a preveni pornirea accidentală. (Fig. 66) Trageți cursa și împingeți-o Puteți tăia în lemn cu produsul în 2 poziții diferite.

• Tăierea la mișcarea de tragere are loc când tăiați cu partea de jos a șinei de ghidaj. Lanțul de ferăstrău trece prin copac când tăiați. În această poziție, aveți un control mai bun asupra produsului și poziției zonei de recul. (Fig. 67)

• Tăierea la mișcarea de împingere are loc când tăiați cu partea de sus a șinei de ghidaj. Lanțul de ferăstrău împinge produsul în direcția operatorului. (Fig. 68) AVERTISMENT: Dacă lanțul de ferăstrău se prinde în trunchi, produsul poate fi împins către dvs. Țineți produsul strâns și asigurați-vă că zona de recul a șinei de ghidaj nu atinge copacul și nu cauzează un recul. (Fig. 69) Pentru a utiliza tehnica de tăiere AVERTISMENT: Utilizați puterea completă când tăiați și reduceți turația de mers la ralanti după fiecare tăiere. ATENŢIE: Nu lăsați motorul să funcționeze prea mult fără sarcină. Aceasta poate deteriora motorul.

1. Puneți trunchiul pe o capră sau un cadru de tăiat

lemne. (Fig. 70) AVERTISMENT: Nu tăiați trunchiurile sub formă de grămadă. Acest lucru crește pericolul de recul și poate duce la vătămări corporale grave sau deces.

2. Îndepărtați bucățile tăiate din zona de lucru.

AVERTISMENT: Bucățile tăiate rămase în zona de lucru cresc riscul de recul și vă împiedică să vă mențineți echilibrul. Utilizarea barei de protecție

1. Împingeți bara de protecție în trunchiul copacului.

2. Aplicați putere maximă și rotiți produsul. Țineți bara

de protecție pe trunchi. Această procedură face mai ușoară aplicarea forței necesare de tăiere a trunchiului. (Fig. 71) Pentru a tăia un trunchi pe sol

1. Tăiați trunchiul la mișcarea de tragere. Mențineți

puterea maximă, dar fiți pregătit pentru accidente bruște. (Fig. 72) AVERTISMENT: Asigurați-vă că lanțul de ferăstrău nu atinge solul când finalizați tăietura.

2. Tăiați aproximativ ⅔ din trunchi și apoi opriți-vă.

Întoarceți trunchiul și tăiați din partea opusă. (Fig. 73) Pentru a tăia un trunchi care are suport la un capăt AVERTISMENT: Asigurați-vă că trunchiul nu se rupe în timpul tăierii. Respectați instrucțiunile de mai jos. (Fig. 74)

1. Tăiați la mișcarea de împingere aproximativ ⅓ din

2. Tăiați trunchiul la mișcarea de tragere până când

cele două tăieturi se ating. (Fig. 75) Pentru a tăia un trunchi care are suport la ambele capete AVERTISMENT: Asigurați-vă că lanțul de ferăstrău nu se prinde în trunchi în timpul tăierii. Respectați instrucțiunile de mai jos. (Fig. 76)

1. Tăiați la mișcarea de tragere aproximativ ⅓ din

2. Tăiați restul trunchiului la mișcarea de împingere

pentru a finaliza tăietura. (Fig. 77) AVERTISMENT: Opriți motorul dacă lanțul de ferăstrău se prinde în trunchi. Utilizați o pârghie pentru a deschide tăietura și a scoate produsul. Nu încercați să trageți 1951 - 003 - 20.06.2023 543produsul în afară cu mâna. Acest lucru poate duce la vătămare corporală când produsul se eliberează brusc. Pentru a utiliza tehnica de curățare a trunchiului de ramuri Nota: Pentru ramurile groase, folosiți tehnica de tăiere. Consultați Pentru a utiliza tehnica de tăiere la pagina 543

AVERTISMENT: Există un mare risc de accident atunci când utilizați tehnica de curățare a trunchiului. Consultați Informa

ii despre recul la pagina 542 pentru instrucțiuni privind modul de prevenire a reculului. AVERTISMENT: Tăiați ramurile una câte una. Aveți grijă când eliminați ramuri mici și nu tăiați tufișuri sau mai multe ramuri mici în același timp. Ramurile mici se pot prinde în lanțul de ferăstrău și pot preveni operarea în siguranță a produsului. Nota: Dacă este necesar, tăiați ramurile bucată cu bucată. Tăiați ramurile mai mici (A) și (B) înainte de a tăia ramura de lângă trunchi (C). (Fig. 78)

1. Îndepărtați ramurile din partea dreaptă a trunchiului.

a) Păstrați șina de ghidaj în partea dreaptă a trunchiului și mențineți corpul produsului pe trunchi. b) Selectați tehnica de tăiere aplicabilă tensionării ramurii. (Fig. 79) AVERTISMENT: Dacă nu sunteți sigur de modul de tăiere a ramurii, adresați-vă unui operator profesionist al motoferăstrăului înainte de a continua.

2. Îndepărtați ramurile din partea de sus a trunchiului.

a) Păstrați produsul pe trunchi și lăsați șina de ghidaj să se deplaseze de-a lungul trunchiului. b) Tăiați la mișcarea de împingere. (Fig. 80)

3. Îndepărtați ramurile din partea stângă a trunchiului.

a) Selectați tehnica de tăiere aplicabilă tensionării ramurii. (Fig. 81) AVERTISMENT: Dacă nu sunteți sigur de modul de tăiere a ramurii, adresați-vă unui operator profesionist al motoferăstrăului înainte de a continua. Consultați Pentru a tăia copaci

i ramuri tensionate la pagina 546 pentru instrucțiuni privind modul de tăiere a ramurilor tensionate. Pentru a utiliza tehnica de doborâre a copacului AVERTISMENT: Trebuie să aveți experiență pentru a doborî un copac. Dacă este posibil, participați la un curs de instruire privind operarea unui motoferăstrău. Adresați-vă unui operator cu experiență, pentru mai multe cunoștințe. Pentru a păstra distanța de siguranță

1. Asigurați-vă că persoanele din jurul dvs. păstrează

o distanță de siguranță echivalentă cu minimum lungimea a 2 1/2 copaci. (Fig. 82)

2. Asigurați-vă că nu există nicio persoană în zona de

risc înainte sau în timpul doborârii. (Fig. 83) Pentru a calcula direcția de doborâre

1. Examinați direcția în care trebuie să cadă copacul.

Scopul este să îl doborâți într-o poziție în care puteți curăța de ramuri și puteți tăiați trunchiul ușor. Este, de asemenea, important să aveți o poziție stabilă și să vă puteți deplasa în siguranță. AVERTISMENT: Dacă este periculos sau nu puteți doborî un copac în direcția sa naturală, doborâți copacul în altă direcție.

2. Analizați direcția de cădere naturală a copacului. De

exemplu, înclinarea și îndoirea copacului, direcția vântului, amplasarea ramurilor și greutatea de zăpadă.

3. Analizați dacă există obstacole, de exemplu alți

copaci, linii de curent, drumuri si/sau clădiri în jurul acestuia.

4. Căutați semne de deteriorare și de putregai în

trunchi. AVERTISMENT: Putregaiul în trunchi poate însemna un risc de cădere a copacului înainte de a finaliza tăierea.

5. Asigurați-vă că respectivul copac nu are ramuri

deteriorate sau moarte care se pot rupe și vă pot lovi în timpul doborârii.

6. Nu lăsați copacul să cadă peste un alt copac netăiat.

Este periculos să îndepărtați un copac blocat si există un risc ridicat de accidente. Consultați Pentru a elibera un copac blocat la pagina 546 . (Fig. 84)

1951 - 003 - 20.06.2023AVERTISMENT: În timpul operațiilor critice de doborâre, ridicați protecția de auz imediat după finalizarea tăierii cu ferăstrăul. Este important să auziți sunetele și semnalele de avertisment. Pentru a curăța trunchiul și a pregăti ruta de evacuare Tăiați toate ramurile de la înălțimea umărului dvs. și în jos.

1. Tăiați la mișcarea de tragere, de sus în jos. Copacul

trebuie să se afle între dvs. și produs. (Fig. 85)

2. Îndepărtați arbuștii din zona de lucru din jurul

copacului. Îndepărtați toate materialele tăiate din zona de lucru.

3. Faceți un control al zonei pentru a identifica

obstacole precum pietre, ramuri și găuri. Trebuie să aveți o cale de evacuare liberă când copacul începe să scadă. Calea dvs. de evacuare trebuie să fie la distanță de aproximativ 135 de grade față de direcția de doborâre.

3. Direcția de cădere

(Fig. 86) Pentru a doborî un copac Husqvarna vă recomandă să efectuați tăieri direcționale și apoi să folosiți metoda colțului de siguranță când doborâți un copac. Metoda colțului de siguranță vă ajută să realizați un punct de doborâre corect și să controlați direcția de doborâre. AVERTISMENT: Nu doborâți copaci cu un diametru de două ori mai mare decât lungimea șinei de ghidaj. Pentru aceasta, trebuie să fi urmat o instruire specială. Punctul de doborâre Cea mai importantă procedură în timpul doborârii unui copac este stabilirea punctului de doborâre corect. Cu un punct de doborâre corect, controlați direcția de doborâre și vă asigurați că procedura de doborâre este sigură. Grosimea punctului de doborâre trebuie să fie egală și să fie de cel puțin 10% din diametrul copacului. AVERTISMENT: Dacă punctul de doborâre este incorect sau prea subțire, nu aveți niciun control asupra direcției de doborâre. (Fig. 87) Pentru a realiza tăieturi direc ționale

1. Realizați tăieturi direcționale. Realizați tăieturile

direcționale până la o adâncime egală cu 1/4 din diametrul copacului. Realizați un unghi de 45° între tăietura de deasupra și tăietura de jos. a) Realizați mai întâi tăietura de deasupra. Aliniați marcajul direcției de doborâre (A) al produsului cu direcția de doborâre a copacului (B). Stați în spatele produsului și mențineți copacul în partea dreaptă. Tăiați la o mișcare de tragere. b) Realizați tăietura de jos. Asigurați-vă că extremitatea tăieturii de jos tăiați este în același punct cu extremitatea tăieturii de deasupra. (Fig. 88)

2. Asigurați-vă că linia de tăiere direcțională este

perfect orizontală și la unghi drept (90°) față de direcția de doborâre. Linia de tăiere direcțională trece prin punctul în care cele două tăieturi direcționale se ating. (Fig. 89) Utilizarea metodei colțului de siguranță Tăierea de doborâre trebuie să fie realizată ușor peste tăierea direcțională. (Fig. 90) AVERTISMENT: Aveți grijă când tăiați cu vârful șinei de ghidaj. Începeți să tăiați cu partea inferioară a vârfului șinei de ghidaj, pe măsură ce realizați o tăiere prin alezaj în trunchi. (Fig. 91)

1. Dacă lungimea de tăiere utilizabilă este mai lungă

decât diametrul copacului, parcurgeți aceste etape (a-d). a) Realizați o tăiere prin alezaj direct în trunchi pentru a finaliza lățimea punctului de doborâre. (Fig. 92) b) Tăiați la mișcarea de tragere până când mai rămâne aproximativ ⅓ din trunchi. c) Trageți șina de ghidaj 5-10 cm/2-4 înapoi. d) Tăiați restul trunchiului pentru a finaliza un colț de siguranță cu o lățime de 5-10 cm/2-4. (Fig. 93)

2. Dacă lungimea de tăiere utilizabilă este mai scurtă

decât diametrul copacului, parcurgeți aceste etape (a-d). a) Realizați o tăiere prin alezaj direct în trunchi. Tăietura prin alezaj trebuie să se extindă la 3/5 din diametrul copacului. b) Tăiați restul trunchiului la mișcarea de tragere. (Fig. 94) c) Tăiați drept în trunchi din partea cealaltă a copacului pentru a finaliza punctul de doborâre. 1951 - 003 - 20.06.2023 545d) Tăiați la mișcarea de împingere, până când mai rămâne ⅓ din trunchi, pentru a finaliza colțul de siguranță. (Fig. 95)

3. Puneți o pană în tăietură, direct din spate. (Fig. 96)

4. Tăiați colțul pentru a doborî copacul.

Nota: În cazul în care copacul nu cade, loviți până când cade copacul.

5. Când copacul începe să cadă, utilizați calea de

evacuare pentru a vă îndepărta de copac. Deplasați- vă la cel puțin 5 m/15 ft distanță de copac. Pentru a elibera un copac blocat AVERTISMENT: Este foarte periculos să îndepărtați un copac blocat si există un risc ridicat de accidente. Nu vă apropiați de zona de risc și nu încercați să doborâți un copac blocat. (Fig. 97) Cea mai sigură metodă este folosirea uneia dintre următoarele vinciuri:

• Montate pe tractor (Fig. 98)

• Portabile (Fig. 99) Pentru a tăia copaci și ramuri tensionate

1. Stabiliți care parte a copacului sau ce ramură este

2. Stabiliți unde este punctul de tensiune maximă. (Fig.

ți care este cea mai sigură metodă de a elibera tensiunea. Nota: În unele situații, singura metodă sigură este să folosiți un vinci si nu produsul dvs.

4. Mențineți o poziție în care copacul sau ramura nu vă

poate lovi când tensiunea este eliberată. (Fig. 101)

5. Realizați una sau mai multe tăieturi cu o adâncime

suficientă, necesare pentru a reduce tensiunea. Tăiați la sau aproape de punctul de maximă tensiune. Copacul sau ramura trebuie să se rupă în punctul de maximă tensiune. (Fig. 102) AVERTISMENT: Nu tăiați direct prin copac sau ramura tensionată. AVERTISMENT: Aveți mare grijă la tăierea unui copac tensionat. Există riscul ca acesta se miște rapid înainte sau după îl tăiați. Pot apărea vătămări corporale grave dacă sunteți într-o poziție incorectă sau dacă tăiați incorect.

6. Dacă trebuie să tăiați copacul/ramura transversal,

realizați 2 - 3 tăieturi, la distanță de 1 in. și cu o adâncime de 2 in. (Fig. 103)

7. Continuați să tăiați mai mult în copac/ramură până

când copacul/ramura se îndoaie și tensiunea este eliberată. (Fig. 104)

8. Tăiați copacul/ramura pe partea opusă a direcției de

îndoire, după ce tensiunea este eliberată. Întreținerea Introducere AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de întreținere asupra produsului. Program de întreținere AVERTISMENT: Scoateți bateria înainte de a efectua operații de întreținere. În continuare prezentăm o listă de pași de întreținere care trebuie efectuați asupra aparatului. Consultați Între

inerea la pagina 546 pentru mai multe informații. Întreținerea Înainte de utiliza-

Săptă- mânal Lunar Curățați componentele externe ale produsului. X Asigurați-vă că întrerupătorul și opritorul întrerupătorului funcționează corect din punct de vedere al siguranței.

546 1951 - 003 - 20.06.2023Întreținerea Înainte de utiliza-

Săptă- mânal Lunar Curățați frâna de lanț și asigurați-vă că funcționează în siguranță. Asigurați-vă că opritorul de lanț nu este deteriorat. Înlocuiți-l, dacă este necesar.

Rotiți șina de ghidaj pentru o uzură mai uniformă. Asigurați-vă că orificiul de ungere din șina de ghidaj nu este înfundat. Curățați canelura șinei.

Asigurați-vă că freza și apărătoarea frezei nu au fisuri și că nu sunt deteriorate. Înlocuiți freza sau apărătoarea frezei dacă au fisuri sau dacă au fost expuse la impact.

Asigurați-vă că șina de ghidaj și lanțul de ferăstrău au suficient ulei. X Verificați lanțul de ferăstrău. Căutați fisuri și asigurați-vă că lanțul de ferăstrău nu este rigid sau neobișnuit de uzat. Înlocuiți, dacă este necesar.

Ascuțiți lanțul de ferăstrău. Verificați întinderea și starea acestuia. Verificați dacă există uzură pe roata de antrenare și înlocuiți-o, dacă este necesar.

Curățați admisia de aer a produsului. X Verificați dacă șuruburile și piulițele sunt strânse. X Asigurați-vă că tastatura funcționează corect și nu este deteriorată. X Folosiți o pilă pentru a îndepărta bavurile de pe marginile șinei de ghidaj. X Verificați legăturile dintre baterie și produs. Verificați legăturile dintre baterie și încărcătorul bateriei.

Goliți și curățați rezervorul de ulei. X Suflați ușor aer comprimat prin fantele de răcire ale produsului și ale bateriei. X Întreținerea și controalele dispozitivelor de siguranță de pe produs Pentru a verifica apărătoarea de mână din față Verificați regulat al apărătoarea de mână din față și mecanismul de deblocare a frânei din inerție.

1. Asigurați-vă că apărătoarea de mână din față nu

prezintă deteriorări, cum ar fi crăpături. (Fig. 105)

2. Asigurați-vă că apărătoarea de mână din față se

mișcă liber și că este atașată în siguranță la produs. (Fig. 106)

3. Puneți produsul, cu motorul oprit, pe un buturugă

sau pe altă suprafață stabilă.

4. Țineți mânerul spate și desprindeți mâna de

pe mânerul frontal. Lăsați produsul să cadă pe buturugă. (Fig. 107)

5. Asigurați-vă că frâna de lanț se cuplează pe măsură

ce vârful șinei de ghidaj lovește ciotul. Pentru a verifica declanșatorul de frână

1. Puneți produsul pe o suprafață stabilă și porniți-l.

Consultați Funcţionarea la pagina 540

AVERTISMENT: Asigurați-vă că lanțul de ferăstrău nu atinge solul sau alte obiecte.

2. Înfășurați degetele în jurul mânerelor și țineți

produsul strâns. (Fig. 108)

3. Aplicați putere maximă și apăsați încheietura mâinii

stângi pe apărătoarea de mână din față pentru a cupla frâna de lanț. Lanțul de ferăstrău trebuie să se oprească imediat. (Fig. 109) AVERTISMENT: Nu desprindeți mâna de pe mânerul frontal! Verificarea opritorului întrerupătorului

1. Asigurați-vă că întrerupătorul și opritorul

întrerupătorului se mișcă liber și dacă arcul de rapel funcționează corect. (Fig. 110)

2. Împingeți dispozitivul de blocare a întrerupătorului

înainte (A) și în jos (B). Țineți apăsat dispozitivul de blocare a întrerupătorului pe mâner și asigurați-vă că revine la poziția inițială atunci când îl eliberați. (Fig. 111) 1951 - 003 - 20.06.2023 5473. Asigurați-vă că întrerupătorul este blocat în poziția de repaus când opritorul întrerupătorului este eliberat. (Fig. 112)

4. Porniți produsul și aplicați putere maximă.

5. Eliberați întrerupătorul și asigurați-vă că lanțul de

ferăstrău se oprește și rămâne staționar. AVERTISMENT: Dacă lanțul de ferăstrău se rotește când întrerupătorul este în poziția de repaus, adresați-vă reprezentatului de service. Pentru a verifica opritorul de lanț

1. Asigurați-vă că opritorul de lanț nu este deteriorat.

2. Asigurați-vă că opritorul de lanț este stabil și fixat pe

corpul produsului. (Fig. 113) Verificarea funcțiilor interfeței cu utilizatorul

1. Porniți produsul. Consultați

Pornirea produsului la pagina 542

2. Apăsați și țineți apăsat butonul de start/oprire.

3. Asigurați-vă că produsul se oprește și că LED-ul

verde se stinge. (Fig. 64) Verificarea bateriei și a suportului de baterie

1. Curățați bateria și suportul de baterie cu o perie

2. Curățați fantele de răcire și conectorii bateriei. (Fig.

3. Asigurați-vă că acumulatorul nu prezintă fisuri sau

semne de deteriorare. Verificarea încărcătorului de baterii

1. Asigurați-vă că încărcătorul de baterii și cablul de

alimentare nu sunt deteriorate. Căutați fisuri și alte defecte. (Fig. 115) Curățarea sistemului de răcire Sistemul de răcire menține temperatura motorului la un nivel scăzut. Sistemul de răcire include priza de aer în partea stângă a produsului și un ventilator pe motor.

1. Curățați sistemul de răcire cu o perie o dată pe

săptămână sau mai des, dacă este necesar. (Fig. 116)

2. Asigurați-vă că sistemul de răcire nu este murdar

sau blocat. ATENŢIE: Un sistem de răcire murdar sau blocat poate cauza încălzirea produsului. Aceasta poate cauza deteriorarea produsului. Pentru ascuţirea lanţului de ferăstrău Informații despre șina de ghidaj și lanțul de ferăstrău AVERTISMENT: Purtați mănuși de protecție atunci când utilizați sau efectuați întreținerea lanțului de ferăstrău. Un lanț de ferăstrău care nu se mișcă poate provoca de asemenea leziuni. Înlocuiți o șină de ghidare sau un lanț de ferăstrău uzat sau deteriorat cu combinația de șină de ghidare sau lanț de ferăstrău recomandată de Husqvarna. Acest lucru este necesar pentru a menține funcțiile de siguranță a produsului. Consultați Accesorii la pagina 554 pentru o listă de combinații de șină și lanț de schimb pe care vi le recomandăm.

• Lungimea șinei de ghidare, in/cm. Informații despre lungimea șinei de ghidare se regăsesc de obicei pe capătul din spate al șinei de ghidare. (Fig. 117)

• Număr de dinți pe roata de lanț de la vârful șinei (T). (Fig. 118)

• Pasul lanțului, in. Distanța dintre zalelor de ghidare ale lanțului de ferăstrău trebuie să corespundă distanței dinților de pe roata de lanț de la vârful șinei și de pe roata de antrenare. (Fig. 119)

• Numărul de zale de ghidare. Numărul de zale de ghidare este stabilit de tipul șinei de ghidare. (Fig. 120)

• Lățimea canelurii șinei, in/mm. Lățimea canelurii din șina de ghidare trebuie să fie identică cu lățimea zalelor de ghidare ale lanțului. (Fig. 121)

• Orificiul uleiului pentru lanț și orificiul pentru întinzătorul de lanț. Șina de ghidaj trebuie să corespundă produsului. (Fig. 122)

• Lățimea zalei de ghidare, mm/in. (Fig. 123) Informații generale despre modul de ascuțire a frezelor Nu utilizați un lanț de ferăstrău tocit. Dacă lanțul de ferăstrău este tocit, trebuie să aplicați mai multă presiune pentru a împinge șina de ghidaj prin lemn. Dacă lanțul de ferăstrău este foarte tocit, nu vor exista așchii de lemn, ci doar dar rumeguș. Un lanț de ferăstrău ascuțit pătrunde în lemn, iar așchiile de lemn devin lungi și groase. Dintele de tăiere (A) și calibrorul de adâncime (B) formează împreună partea de tăiere a lanțului de

1951 - 003 - 20.06.2023ferăstrău, freza. Diferența de înălțime dintre cei doi indică adâncimea de debitare (setarea calibrorului de adâncime). (Fig. 124) Când ascuțiți freza, luați în considerare următoarele:

• Unghiul de ascuțire. (Fig. 125)

• Unghiul de tăiere. (Fig. 126)

• Poziția pilei. (Fig. 127)

• Diametrul pilei rotunde. (Fig. 128) Este dificil să ascuțiți corect un lanț de ferăstrău fără echipamentul corespunzător. Utilizați matrița Husqvarna. Acest lucru vă va ajuta să păstrați performanța de tăiere maximă și riscul de recul la minimum. AVERTISMENT: Forța reculului crește foarte mult dacă nu respectați instrucțiunile de ascuțire. Nota: Consultați Accesorii la pagina 554 pentru informații despre ascuțirea lanțului de ferăstrău. Pentru ascuțirea frezelor

1. Utilizați o pilă rotundă și o matriță pentru a ascuți

dinții. (Fig. 129) Nota: Consultați Accesorii la pagina 554 pentru informații despre pila și matrița Husqvarna recomandate pentru lanțul dvs. de ferăstrău.

2. Aplicați matrița corect pe freză. Consultați

instrucțiunea furnizată împreună cu matrița.

3. Deplasați pila din partea interioară a dinților de tăiere

și în exterior. Reduceți presiunea la mișcarea de tragere. (Fig. 130)

4. Îndepărtați materialul de pe o latură a tuturor dinților.

5. Întoarceți produsul invers și îndepărtați materialul de

6. Asigurați-vă că toți dinții au aceeași lungime.

Informații generale despre modul de fixare a setării calibrorului de adâncime Setarea calibrorului de adâncime (C) scade atunci când ascuțiți dintele de tăiere (A). Pentru a menține performanța de tăiere maximă trebuie să îndepărtați pilitura de pe calibrorul de adâncime (B) pentru a primi setarea recomandată a calibrorului de adâncime. Consultați Accesorii la pagina 554 pentru instrucțiuni despre cum să primiți setarea corectă a calibrorului de adâncime pentru lanțul dvs. de ferăstrău. (Fig. 131) AVERTISMENT: Pericolul de recul crește în cazul în care calibrarea adâncimii este prea mare! Pentru a regla setarea calibrării adâncimii Înainte de a calibra adâncimea sau de a ascuți dinții de tăiere, consultați Pentru ascu

, pentru instrucțiuni. Vă recomandăm să calibrați adâncimea după fiecare a treia operație în care ascuțiți dinții de tăiere. Vă recomandăm să utilizați dispozitivul nostru de calibrare a adâncimii pentru a primi setarea și angrenajul corecte pentru calibrarea adâncimii. (Fig. 132)

1. Utilizați o pilă plată și un dispozitiv de calibrare

a adâncimii pentru a regla calibrarea adâncimii. Utilizați numai dispozitivul nostru de calibrare a adâncimii Husqvarna pentru a obține setarea și angrenajul corecte pentru calibrarea adâncimii.

2. Puneți dispozitivul de calibrare a adâncimii pe lanțul

de ferăstrău. Nota: Consultați pachetul dispozitivului de calibrare a adâncimii pentru mai multe informații despre modul de utilizare a dispozitivului.

3. Folosiți pila plată pentru a îndepărta partea calibrului

de adâncime care se extinde prin dispozitivul de calibrare a adâncimii. (Fig. 133) Pentru a strânge lanțul de ferăstrău AVERTISMENT: Un lanț de ferăstrău care nu are întinderea corectă se poate desprinde de pe șina de ghidaj și poate cauza vătămări corporale grave sau deces. Cu cât utilizați mai mult un lanț de ferăstrău, cu atât mai lung devine. Este important să reglați lanțul de ferăstrău în mod regulat. Verificați tensiunea lanțului de fiecare dată când reumpleți ferăstrăul cu ulei pentru lanț. Nota: Lanțurile de ferăstrău noi au o perioadă de rodaj în timpul căreia trebuie să verificați întinderea mai frecvent.

1. Pliați mânerul în afară până când se deschide. (Fig.

2. Rotiți butonul în sensul invers acelor de ceasornic

pentru a slăbi capacul roții de antrenare. (Fig. 135)

3. Rotiți roata întinzătoare de lanț pentru a regla

întinderea lanțului de ferăstrău. Lanțul de ferăstrău trebuie să fie strâns pe șina de ghidaj. (Fig. 136) 1951 - 003 - 20.06.2023 549Nota: Rotiți roata în jos (+) pentru mai multă tensiune și în sus (-) pentru tensiune mai redusă. Lanțul de ferăstrău este strâns corect când îl puteți roti ușor cu mâna, dar este strâns pe șina de ghidaj.

4. Rotiți butonul în sensul acelor de ceasornic pentru a

strânge butonul șinei. (Fig. 137)

5. Pliați în jos butonul pentru a fixa tensionarea. (Fig.

138) Reglarea tensiunii lanțului de ferăstrău (cu șurub de șină)

1. Slăbiți piulița șinei care ține capacul roții de

antrenare. Utilizați cheia combinată. (Fig. 139)

2. Ridicați partea din față a șinei de ghidaj și rotiți

șurubul de tensionare a lanțului. Utilizați cheia combinată.

3. Strângeți lanțul de ferăstrău până când este strâns

pe șina de ghidaj. (Fig. 140)

4. Strângeți piulița șinei cu cheia combinată și în același

timp ridicați partea din față a șinei de ghidaj. (Fig. 141)

5. Asigurați-vă că puteți trage lanțul de ferăstrău liber

cu mâna și că nu atârnă de șina de ghidaj. (Fig. 142) Nota: Consultați Prezentare generală a produsului la pagina 531 pentru poziția șurubului de tensionare a lanțului de la produsul dvs. Verificarea ungerii lanțului de ferăstrău Verificați ungerea lanțului de ferăstrău la fiecare a treia încărcare a bateriei.

1. Porniți produsul și lăsați-l să funcționeze la 3/4 din

putere. Țineți șina la aproximativ 20 cm (8 inchi) deasupra unei suprafețe de culoare deschisă.

2. Dacă lanțul de ferăstrău este uns corect, veți vedea

o linie transparentă de ulei pe suprafață după 1 minut. (Fig. 143)

3. Dacă lanțul de ferăstrău nu este uns corect, efectuați

următoarele controale. a) Verificați canalul de ulei din șina de ghidaj pentru a vă asigura că nu este blocat. Dacă este necesar, curățați-l. (Fig. 144) b) Verificați canelura de pe marginea șinei de ghidaj pentru a vă asigura că este curată. Dacă este necesar, curățați-l. (Fig. 145) c) Asigura ți-vă că roata de lanț de la vârful șinei se rotește liber și că orificiul de ungere din roata de lanț de la vârful șinei de ghidaj nu este blocată. Curățați și lubrifiați dacă este necesar. (Fig. 146)

4. Dacă ungerea lanțului de ferăstrău nu funcționează

după ce ați urmat pașii de mai sus, adresați-vă reprezentantului de service. Verificarea roții de antrenare a lanțului

• Examinați uzura roții de antrenare a lanțului. Înlocuiți roata de antrenare a lanțului dacă este necesar.

• Înlocuiți roata de antrenare a lanțului de fiecare dată când înlocuiți lanțul de ferăstrău. (Fig. 147) Pentru a examina echipamentul de tăiere

1. Asigurați-vă că nu există crăpături în nituri și zale

și că nu există nituri slăbite. Înlocuiți dacă este necesar. (Fig. 148)

2. Asigurați-vă că lanțul de ferăstrău se îndoaie ușor.

Înlocuiți lanțul de ferăstrău, dacă este rigid.

3. Comparați lanțul de ferăstrău cu un lanț de ferăstrău

nou pentru a examina dacă niturile și zalele sunt uzate.

4. Înlocuiți lanțul de ferăstrău când partea cea mai

lungă a dintelui de tăiere este mai mică de 4 mm/ 0,16 in. De asemenea, înlocuiți lanțul de ferăstrău dacă există crăpături pe freze. (Fig. 149) Pentru a verifica șina de ghidaj

1. Asigurați-vă că nu este blocat canalul de ulei.

Curățați dacă este necesar. (Fig. 144)

2. Verificați dacă există bavuri pe marginile șinei de

ghidaj. Îndepărtați bavurile utilizând o pilă. (Fig. 150)

3. Curățați canelura din șina de ghidare. (Fig. 145)

4. Verificați dacă există uzură pe canelura din șina de

ghidaj. Înlocuiți șina de ghidare, dacă este necesar. (Fig. 151)

5. Verificați dacă vârful șinei de ghidaj este rugos sau

foarte uzat. (Fig. 152)

6. Asigurați-vă că roata de lanț de la vârful șinei se

rotește liber și că orificiul de ungere din roata de lanț de la vârful șinei nu este blocat. Curățați și ungeți, dacă este necesar. (Fig. 146)

7. Rotiți șina de ghidaj zilnic pentru a extinde ciclul său

de viață. (Fig. 153)

1951 - 003 - 20.06.2023Depanarea Interfață utilizator Ecran cu LED- uri Erori posibile Soluție posibilă Indicatorul de avertisment se aprinde intermi- tent. Frâna de lanț este cuplată. Decuplați frâna de lanț. Deviație de temperatură. Lăsați produsul să se răcească. Suprasolicitare. Lanțul de ferăs- trău nu se poa- te mișca. Eliberați lanțul de ferăstrău. Întrerupătorul și butonul pornire/ oprire sunt apă- sate simultan. Eliberați întrerupătorul pentru a activa produsul. LED-ul verde clipește intermi- tent. Tensiune joasă a bateriei. Încărcați bateria. Indicatorul de avertisment es- te aprins. Service. Adresați-vă reprezentatului de service. Baterie Afișaj LED Erori posibile Soluție posibilă LED-ul verde se aprinde intermitent. Tensiune joasă a bateriei. Încărcați bateria. LED-ul de eroare luminează intermi- tent. Deviație de temperatură. Utilizați bateria la temperaturi între -10 °C (14 °F) și 40 °C (104 °F). Tensiune prea mare. Asigurați-vă că tensiunea rețelei co- respunde cu cea indicată pe plăcuța de identificare de pe produs. Consul- tați plăcuța de identificare de pe pro- dus. Scoateți bateria din încărcător. LED-ul de eroare se aprinde. Diferența între baterii este prea mare (1 V). Adresați-vă reprezentantului de servi- ce. 1951 - 003 - 20.06.2023 551Încărcător de baterii Stare Erori posibile Procedură posibilă LED-ul de încărcare este ro- șu. Eroare permanentă încărcă- tor baterii. Adresați-vă distribuitorului. LED-ul de încărcare luminea- ză intermitent verde. Deviație de temperatură, ba- teria este prea rece sau prea fierbinte pentru a fi utilizată sau încărcată. Lăsați bateria să se răcească sau încălziți-o. Când bateria are temperatura corectă, aceasta poate fi uti- lizată sau încărcată din nou. Utilizați încărcătorul de baterii la temperaturi ambiante cuprinse între 5 °C (41 °F) și 40 °C (104 °F). LED-ul de încărcare luminea- ză intermitent roșu. Baterie defectă Adresați-vă distribuitorului Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Bateriile cu ioni de litiu furnizate respectă cerințele legislației privind bunurile periculoase.

• Respectați cerințele speciale de pe ambalaj și etichete privind transportul comercial, inclusiv cele emise de către terțe părți și companiile de expediție.

• Discutați cu o persoană care a beneficiat de instruire specială privind materialele periculoase înainte de a trimite produsul. Respectați toate reglementările naționale aplicabile.

• Aplicați bandă adezivă pe contactele expuse atunci când introduceți bateria într-un pachet. Bateria trebuie ambalată astfel încât să nu se poată deplasa în interiorul pachetului.

• La depozitare și la transport, scoateți întotdeauna bateria.

• Puneți bateria și încărcătorul de baterii într-un spațiu uscat și ferit de umezeală și îngheț.

• Nu depozitați bateria într-un loc în care există riscul de acumulare a electricității statice. Nu depozitați bateria într-o cutie metalică.

• Depozitați bateria la temperaturi între 5°C (41°F) și 25°C (77°F), într-un loc ferit de radiațiile solare directe.

• Depozitați încărcătorul de baterii la temperaturi între 5°C (41°F) și 45°C (113°F), într-un loc ferit de radiațiile solare directe.

• Utilizați încărcătorul de baterii numai la temperaturi ambiante cuprinse între 5°C/41°F și 40°C/104°F.

• Încărcați bateria în proporție de 30 % - 50 % înainte de a o depozita pe o perioadă lungă.

• Depozita ți încărcătorul de baterii într-un spațiu închis și uscat.

• Nu depozitați bateria lângă încărcător. Nu lăsați copiii și alte persoane neautorizate să atingă echipamentul. Păstrați echipamentul într-un spațiu pe care îl puteți încuia.

• Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

• Utilizați apărătoarea de transport pe produs pentru a preveni accidentarea sau deteriorarea produsului în timpul transportului și depozitării.

• Fixați foarte bine produsul în timpul transportului. Eliminarea bateriei, încărcătorului acesteia și a produsului Simbolul de mai jos înseamnă că produsul nu poate fi tratat ca reziduu menajer. Reciclați la un centru de reciclare pentru echipamente electrice și electronice. Această măsură ajută la protejarea mediului și a oamenilor. Contactați autoritățile locale, centrul de colectare a reziduurilor menajere sau distribuitorul pentru mai multe informații. (Fig. 24) Nota: Simbolul apare pe produs sau pe ambalajul produsului. 552 1951 - 003 - 20.06.2023Date tehnice Date tehnice 240i Motor Tip BLDC (fără perii) 36 V Funcții Mod energie redusă SavE Sistem de ungere Tipul pompei de ulei Automată Capacitate rezervor de ulei, ml/cm

0,2/200 Greutate Motoferăstrău fără baterie, șină de ghidaj, lanț de ferăstrău și rezervor de ulei gol, kg 3,5 Emisii de zgomot

Nivel de putere acustică, măsurat dB(A) 99 Nivel de putere acustică, garantat L

Nivelul de presiune a sunetului la urechea operatorului, măsurat conform EN 62841-1

Niveluri de vibrații

3,7 Lanț de ferăstrău/șină de ghidaj Lungimi recomandate ale șinei, in/cm 14-16-18 / 35,6-40,6-45,7 Lungime utilă de tăiere, in/cm 13-15-17 / 33,7-37,6-43,1 Tipul de roată de antrenare/număr de dinți 6 Viteza maximă a lanțului / (modul Normal), m/s 11,8 Viteza maximă a lanțului / (modul SavE), m/s 9,4

Emisiile de zgomot din mediul înconjurător măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE și EN ISO 22868 au o dispersie statistică tipică (abatere standard) de 3 dB (A).

Datele raportate pentru nivelul de presiune a sunetului pentru dispozitiv includ o dispersie statistică tipică (deviere standard) de 3 dB (A).

Nivelul de vibrații, conform EN 62841-4-1. Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de ±1,5 m/s

. Datele declarate privind vibrațiile sunt determinate în urma măsurătorilor, când aparatul este echipat cu lungimea șinei și tipul de lanț recomandate. Dacă aparatul este prevăzut cu o altă lungime a șinei, nivelul de vibrații poate varia cu max. ± 1,5 m/s

1951 - 003 - 20.06.2023 553Accesorii Combinații de șină de ghidaj și lanț de ferăstrău Accesoriile de tăiere de mai jos sunt aprobate pentru produs. Șină de ghidaj Lanț de ferăstrău Tip Lungime, in Pas, in Șablon, mm Raza maximă la vârf Tip Număr cone- xiuni de antre- nare 578186652 14 3/8" mini 1,3 7T Husqvarna S93G (585422852)

Echipamente de ascuțire și unghiuri de ascuțire Utilizați o matriță Husqvarna pentru a ascuți lanțul de ferăstrău. Cu o matriță Husqvarna vă asigurați că obțineți unghiurile de ascuțire corecte. Numerele de catalog sunt indicate în tabelul de mai jos. Dacă nu sunteți siguri cum să identificați tipul de lanț de ferăstrău pe produsul dvs., consultați pentru mai multe informații.

84-01 Baterii aprobate Baterie BLi30 40-B140 Tip Litiu-ion Litiu-ion Capacitate baterie, Ah 7.8 4 Tensiune nominală, V 36 36 Greutate, lb/kg 4.2/1.9 2,7/1,25 554 1951 - 003 - 20.06.2023Încărcătoare de baterii aprobate pentru produs Încărcător de baterii 40-C80 Tensiune rețea, V 100-240 Frecvență, Hz 50-60 Putere, W 72 Tensiune de ieșire, V cc/ amperi, A 43/1,6 1951 - 003 - 20.06.2023 555Declarație de conformitate Declarație de conformitate UE Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46-36-146500, declarăm pe propria răspundere că produsul: Descriere Motoferăstraie fără fir Marcă Husqvarna Tip/Model 240i Identificare Numerele de serie începând cu 2022 respectă în totalitate următoarele directive și reglementări UE: Directivă/Regula- ment Descriere 2006/42/CE „privind utilajele” 2014/30/UE „privind compatibilitatea electromagnetică” 2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electrice și electronice” 2000/14/CE „privind emisiile de zgomot în mediul înconjurător” Au fost aplicate următoarele standarde: EN 62841-1:2015, EN 62841-4-1:2020 EN IEC 63000:2018, EN 55014-1:2021; EN 55014-2:2021. Organismul notificat: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, a efectuat teste de tip CE în conformitate cu articolul 12, punctul 3b din directiva privind utilajele (2006/42/CE). Certificatul are numărul: BM 50558450

Motoferăstrăul furnizat este conform cu exemplarul care a fost supus examinării de tip CE. Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 553
