Typ produktu	Bezdrátová motorová pila
Značka	Husqvarna
Model	240i
Napájení	Li-ion baterie 36 V (modely BLi a 40-B)
Motor	BLDC (bezkartáčový) 36 V
Hmotnost (bez baterie, vodicí lišty, řetězu, oleje)	3,5 kg
Doporučené délky vodicí lišty	35,6 / 40,6 / 45,7 cm (14 / 16 / 18 palců)
Kapacita nádržky na olej pro řetěz	0,2 L
Maximální rychlost řetězu (normální režim)	11,8 m/s
Maximální rychlost řetězu (režim SavE)	9,4 m/s
Zaručená hladina akustického výkonu	102 dB(A)
Hladina akustického tlaku u uživatele	91 dB(A)
Vibrace (přední / zadní rukojeť)	2,6 / 3,7 m/s²
Typ řetězu	Husqvarna S93G (rozteč 3/8" mini, tloušťka 1,3 mm)
Funkce SavE (ekonomický režim)	Ano, snižuje rychlost a spotřebu
Automatické vypnutí	Po 3 minutách nečinnosti
Brzda řetězu	Manuální a setrvačná (proti zpětnému rázu)
Blokování spouště	Ano
Snímač řetězu	Ano, zastaví řetěz, pokud se přetrhne nebo uvolní
Ostřikovací patka	Integrovaný
Nabíječka baterie	Husqvarna 40-C80 (100-240 V, 50-60 Hz)
Provozní teplota baterie	-10 °C až 40 °C

Často kladené otázky - 240i HUSQVARNA

Jak spustit motorovou pilu Husqvarna 240i?

Nejprve aktivujte brzdu řetězu posunutím ochrany proti zpětnému rázu dopředu. Vložte baterii do držáku, dokud nezaklapne. Stiskněte tlačítko zapnutí/vypnutí, dokud se nerozsvítí zelená LED. Stroj je připraven.

Jakou baterii použít s pilou 240i?

Používejte pouze baterie Husqvarna BLi a 40-B. Tyto baterie jsou softwarově kódované a zaručují bezpečnost a optimální výkon.

Jak nastavit napětí řetězu?

Povolte knoflík vodicí lišty, otáčejte kolečkem napínáku (směrem + pro napnutí, směrem - pro povolení), dokud řetěz nepřiléhá k liště, ale lze jím volně otáčet rukou. Poté knoflík utáhněte.

Jaký olej pro řetěz použít?

Použijte olej pro řetěz Husqvarna nebo adhezní olej s viskozitou odpovídající teplotě. Nikdy nepoužívejte použitý olej, poškodil by čerpadlo a životní prostředí.

Co dělat, když se řetěz správně nemaže?

Zkontrolujte, zda není ucpaný kanálek pro mazání lišty, zda je drážka lišty čistá a zda se koncová pastorka volně otáčí. Pokud problém přetrvává, kontaktujte servisní dílnu.

Jak používat režim SavE?

Stiskněte tlačítko SavE; rozsvítí se zelená LED. Tento režim snižuje rychlost řetězu a výkon pro úsporu baterie. Opětovným stisknutím deaktivujete.

Kdy a jak nabrousit řetěz?

Brousíte, jakmile jsou piliny jemné nebo musíte silně tlačit. Použijte kulatý pilník vhodného průměru (4 mm) a měrku hloubky. Dodržujte úhly: 30° pro pilník, 0° odklonu.

Jak čistit produkt po použití?

Vyjměte baterii. Vnější části čistěte jemným kartáčem. Chladicí štěrbiny a přívod vzduchu čistěte stlačeným vzduchem při nízkém tlaku. Baterii ani nabíječku nečistěte vodou.

Co znamenají kontrolky na uživatelském rozhraní?

Zelená LED svítí: připraveno. Zelená LED bliká: slabá baterie. Varovná kontrolka bliká: brzda řetězu zatažena nebo přetížení. Varovná kontrolka svítí: kontaktujte servis.

Jak uskladnit motorovou pilu na delší dobu?

Vyjměte baterii a nabijte ji na 30 až 50 %. Vyčistěte produkt, namažte řetěz. Použijte ochranný kryt lišty. Skladujte na suchém místě chráněném před mrazem a přímým slunečním zářením.

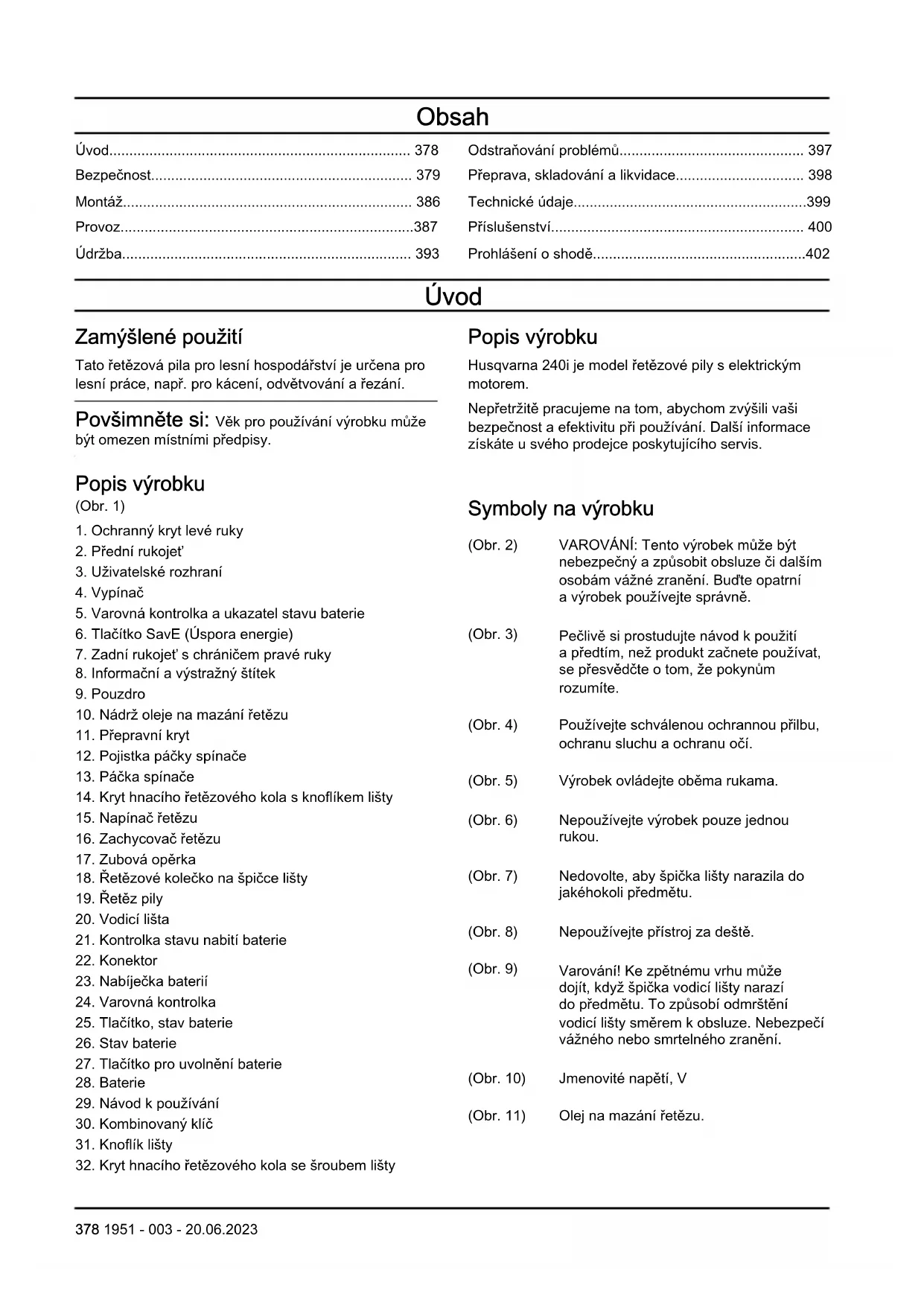

NÁVOD K OBSLUZE 240i HUSQVARNA

(Obr. 98) - Portálil

(Obr. 99)

Technické údaje. 399

Příslušenství 400

Prohlášení o shodě. 402

Úvod

Zamýšlené použití

Tato řetězová pila pro lesní hospodářství je určena pro lesní práce, např. pro kácení, odvětvování a řezání.

Poznámka: Věk pro používání výrobku může být omezen místními předpisy.

Popis výrobku

Husqvarna 240i je model řetězové pily s elektrickým motorem.

Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte u svého prodejce poskytujícího servis.

Popis výrobku

(Obr. 1) 1. Ochranný kryt levé ruky 2. Přední rukojeť 3. Uživatelské rozhraní 4. Vypínač 5. Varovná kontrolka a ukazatel stavu baterie 6. Tlačítko SavE (Úspora energie) 7. Zadní rukojeť s chráničem pravé ruky 8. Informační a výstražný štítek 9. Pouzdro 10. Nádrž oleje na mazání řetězu 11. Přepravní kryt 12. Pojistka páčky spínače 13. Páčka spínače 14. Kryt hnacího řetězového kola s knoflíkem lišty 15. Napínač řetězů 16. Zachycovač řetězů 17. Zubová opěrka 18. Řetězové kolečko na špičce lišty 19. Řetěz pily 20. Vodící lišta 21. Kontrolka stavu nabití baterie 22. Konektor 23. Nabíječka baterií 24. Varovná kontrolka 25. Tlačítko, stav baterie 26. Stav baterie 27. Tlačítko pro uvolnění baterie 28. Baterie 29. Návod k používání 30. Kombinovaný klíč 31. Knoflík lišty 32. Kryt hnacího řetězového kola se šroubem lišty

Symboly na výrobku

(Obr. 2) VAROVÁNÍ: Tento výrobek může být nebezpečný a způsobit obsluze či dalším osobám vážné zranění. Buďte opatrní a výrobek používejte správně. (Obr. 3) Pečlivě si prostudujte návod k použití předtím, než produkt začnete používat, a přesvědčte se, že textu rozumíte. (Obr. 4) Používejte schválenou ochrannou přilbu, ochranu sluchu a ochranu očí. (Obr. 5) Výrobek ovládejte oběma rukama. (Obr. 6) Nepoužívejte výrobek pouze jednou rukou. (Obr. 7) Nedovolte, aby špička lišty narazila do jakéhokoli předmětu. (Obr. 8) Nepoužívejte přístroj za deště. (Obr. 9) Varování! Ke zpětnému vrhu může dojít, když špička vodící lišty narazí do předmětu. To způsobí odmrštění vodící lišty směrem k obsluze. Nebezpečí vážného nebo smrtelného zranění.

(Obr. 10) Jmenovité napětí, V

(Obr. 11) Olej na mazání řetězu.

(Obr. 12) Směr otáčení řetězu pily a maximální délka vodící lišty.

(Obr. 13) Stejnosměrný proud.

(Obr. 21) Brzda řetězu, aktivovaná (dopředu). Brzda řetězu deaktivovaná (dozadu).

(Obr. 23) Typový štítek s výrobním číslem. yyyy znamená rok výroby, ww znamená týden výroby.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

Symboly na baterii nebo na nabíječce baterií

Odevzdejte výrobek ve stanici pro recyklaci elektrických a elektronických zařízení. (Platí pouze pro Evropu)

(Obr. 14) Označení týkající se ochrany životního prostředí. Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve sběrném dvoře pro recyklaci elektrických a elektronických zařízení.

(Obr. 15) Tento výrobek odpovídá příslušným směrnicím EU.

(Obr. 17) Štítek s emisemi hluku do životního prostředí podle směrnice EU 2000/14/ES a podle směrnic a předpisů Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017". Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na straně 399 a na štítku.

(Obr. 18) Transformátor se zabezpečením proti selhání.

(Obr. 19) Nabíječku baterií používejte a skladujte pouze ve vnitřních prostorách.

(Obr. 20) Dvojitá izolace.

Výrobce

Husqvarna AB

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou naším výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specificky důležité části návodu.

pokud nejsou dodrženy pokyny uvedené v této příručce.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů nebo škod na majetku v blízkém okolí,

Poznámka: Používá se k poskytnutí dalších informací, které jsou v dané situaci nezbytné.

Obecné bezpečnostní výstrahy pro elektrické nářadí

VÝSTRAHA: Přečtěte si všechny bezpečnostní pokyny, upozornění, ilustrace a technické údaje dodané s tímto elektrickým nářadím. Při nedodržení

některého z pokynů uvedených níže může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

• Uložte si všechna upozornění a pokyny pro použití do budoucna. Termín „elektrické nářadí“ v upozorněních označuje buď nářadí napájené ze sítě (kabelem), nebo napájené baterií (bezdrátové).

Bezpečnost pracovního prostoru

Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné nebo tmavé prostory nahrávají nehodám. Nepoužívejte elektrické nářadí ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary. - Při práci s elektrickým nářadím musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptýlení může způsobit, že ztratíte kontrolu nad nářadím.

Bezpečnost při používání elektrické energie

Zástrčky elektrického nářadí musí odpovídat elektrické zásuvce. Nikdy zásuvku žádným způsobem neupravujte. U uzemněných elektrických nářadí nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem. Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu elektrickým proudem. - Nevystavujte elektrické nářadí dešti nebo působení vlhkosti. Pokud do elektrického nářadí vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem. - Nezacházejte hrubě s napájecím kabelem. Nikdy elektrické nářadí nenoste za kabel. Za kabel netahejte a neodpojujte nářadí od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem. - Při používání elektrického nářadí venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. - Pokud je nezbytné pracovat s elektrickým nářadím ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci s elektrickým nářadím dávejte pozor, sledujte, co děláte, a používejte zdravý rozum. Nepracujte s elektrickým nářadím, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s elektrickým nářadím stačí okamžik nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu. Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v poloze vypnuto. Přenášení elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů navozuje nehody.
• Před zapnutím el. nástroje vyjměte jakýkoli seřizovací klíč nebo klíč na matice. Klíč ponechaný na rotující části el. nástroje může způsobit úraz.
• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad nástrojem v neočekávaných situacích. Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávaců a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním nástrojů způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s nástrojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.

Použití elektrických nástrojů a péče o ně

• Při práci s elektrickými nástroji nepoužívejte násilí. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen. Nepoužívejte el. nástroj, pokud nefunguje vypínač pro zapnutí a vypnutí. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.
• Před jakýmikoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo vytáhněte z nástroje baterie, pokud je to možné. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění el. nástroje. Nepoužívané el. nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití nástroje. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.
• Udržujte elektrické nástroje a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit. Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů. Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou

méně náchylné k „zakousnutí“ a snadněji se ovládají.

• Používejte elektrický nástroj, příslušenství a vsazené nože podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace. Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytku oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru. - Elektrické nástroje používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru. Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru. V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny. - Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění. - Nevystavujte baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130°C / 265°F může způsobit explozi. - Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru.

Servis

Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. Tím bude zajištěna bezpečnost elektrického nástroje.

• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Obecná bezpečnostní varování týkající se řetězové pily

• Při práci s řetězovou pilou musí být všechny části těla mimo dosah řetězu pily. Před nastartováním řetězové pily zkontrolujte, zda se řetěz pily něčeho nedotýká. Stačí okamžik nepozornosti při práci s řetězovou pilou a řetěz pily může zachytit váš oděv nebo tělo.
• Je zapotřebí pilu vždy držet pevně pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Pokud byste drželi pilu v obráceném gardu, zvýšilo by se riziko úrazu, takže se pila takto nikdy nesmí držet.
• Držte řetězovou pilu pouze za izolované úchopy, protože řetěz pily by se mohl dostat do styku se skrytou kabeláží. Pokud se řetěz pily dostane do styku s kabelem, který je pod proudem, může dojít k probíjení odkrytých kovových částí řetězové pily a obsluha může utrpět úraz elektrickým proudem.
• Používejte ochranu očí. Doporučujeme použít další ochranné prostředky pro ochranu sluchu, hlavy, rukou, dolních končetin a nohou. Vhodné ochranné prostředky sníží nebezpečí úrazu odletávajícími úlomky nebo náhodným kontaktem s řetězem pily. Nikdy nepracujte s řetězovou pilou na stromě, na žebříku, ze střechy nebo na jakékoli nestabilní podpěře. Použití řetězové pily tímto způsobem může mít za následek vážné zranění osob. Vždy udržujte správný postoj a pracujte s řetězovou pilou pouze tehdy, když stojíte na pevném, bezpečném a rovném povrchu. Na kluzkém nebo nestabilním povrchu může dojít ke ztrátě rovnováhy nebo kontroly nad řetězovou pilou.
• Při řezání napružené větve dávejte pozor, aby se větev neodpružila zpět. Když povolí napětí dřevních vláken, napružená větev může udeřit obsluhu nebo odhodit řetězovou pilu tak, že nad ní obsluha ztratí kontrolu. Dávejte mimořádný pozor při řezání keřů a mladých stromků. Tenký materiál může zachytit řetěz pily a může být vržen směrem k vám nebo vás vychýlit z rovnováhy.
• Řetězovou pilu vždy přenášejte za přední rukojeť, vypnutou a od těla. Při přepravě nebo skladování pily vždy nasaďte na lištu ochranný kryt. Správnou manipulací s řetězovou pilou se sníží pravděpodobnost náhodného kontaktu s pohybujícím se řetězem pily. Postupujte podle pokynů pro mazání, napnutí řetězu a výměnu lišty a řetězu. Nesprávně napnutý nebo namazaný řetěz se může přetrhnout nebo může zvýšit pravděpodobnost zpětného vrhu.
• Řežte pouze dřevo. Nepoužívejte řetězovou pilu k účelům, pro které není určena. Například:

Nepoužívejte řetězovou pilu k řezání kovů, plastů, zdiva nebo nedřevěných stavebních materiálů. Použití řetězové pily k jinému účelu, než pro který je určena, může mít za následek vznik nebezpečné situace.

• Nesnažte se kácet strom, dokud neporozumíte rizikům a neurčíte postup, jak je eliminovat. Při kácení stromu může dojít k vážnému zranění obsluhy nebo osob v blízkosti.
• Při odstraňování uvízlého materiálu, skladování a servisu řetězové pily dodržujte veškeré pokyny. Zkontrolujte, zda je vypnutý spínač a vyjměte baterii. Neočekávaná aktivace řetězové pily při odstraňování uvízlého materiálu nebo servisu může vést k vážnému zranění osob.
• Nikdy nepracujte s řetězovou pilou na stromě, pokud k tomu nejste speciálně školeni. Použití řetězové pily na stromě bez řádného zaškolení může zvýšit riziko vážného úrazu.

Příčiny zpětného vrhu a opatření obsluhy, která mu zabraňují

Ke zpětnému vrhu může dojít, když špička vodicí lišty narazí na nějaký objekt, nebo když se dřevo sevře a stiskne řetěz pily v řezu. Při kontaktu špičky vodicí lišty s objektem může někdy dojít k náhlému zpětnému odrazu, který vymrští vodicí lištu nahoru a dozadu proti obsluze. Když dojde ke stisknutí řetězu pily podél špičky vodicí lišty, může dojít k rychlému vymrštění vodicí lišty zpátky směrem k obsluze. Obě tyto reakce mohou způsobit, že ztratíte kontrolu nad pilou, a výsledkem může být zranění osob. Nespoléhejte výlučně na bezpečnostní zařízení zabudovaná v pile. Jako uživatel řetězové pily byste měli podniknout několik kroků, aby při řezání nedošlo k nehodě nebo k úrazu. Zpětný vrh je způsoben nesprávným použitím řetězové pily nebo nesprávnými pracovními postupy nebo podmínkami a je možné mu zabránit pomocí níže uvedených opatření:

• Pilu pevně držte tak, že palce a prsty budou umístěny okolo rukojetí řetězové pily, držte ji oběma rukama a poloha vašeho těla a paže musí být taková, abyste odolali silám zpětného vrhu. Při správných opatřeních může obsluha síly zpětného vrhu zvládnout. Nepouštějte řetězovou pilu.
• Nenatahujte se příliš daleko a neřežte nad úrovní ramen. Tím zabráníte nechtěnému kontaktu špičky s objektem a budete mít lepší kontrolu nad řetězovou pilou v neočekávaných situacích.
• Používejte výhradně náhradní vodicí lišty a řetězy pily předepsané výrobcem. Nesprávné náhradní vodicí lišty a řetězy pily mohou způsobit přetržení řetězu nebo zpětný vrh. Dodržujte pokyny výrobce týkající se ostření a údržby řetězu pily. Snížení výšky omezovacích zubů může vést ke zvýšení síly zpětného vrhu.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění. Je velmi důležité, abyste si prostudovali tento návod k použití a porozuměli jeho obsahu.
• Neprovádějte změny na výrobku bez schválení výrobce. Nepoužívejte výrobek, který někdo pozměnil, a vždy používejte originální příslušenství. Změny, které neschválí výrobce, mohou vést k vážnému zranění nebo usmrcení uživatele či dalších osob.
• Dlouhodobé vdechování výparů z oleje na mazání řetězu a pilin může způsobit zdravotní potíže. Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného vážného nebo smrtného zranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tyto informace v návodu k používání nikdy nemohou nahradit profesionální znalosti a zkušenosti. Pokud si v nějaké situaci nejste jistí, vypněte výrobek. Obraťte se na servisního prodejce nebo profesionálního uživatele řetězové pily. Nepouštějte se do žádné práce, pro kterou se necítíte dostatečně kvalifikováni!
• Pokud máte dotazy ohledně používání výrobku, obraťte se na servisního prodejce nebo společnost Husqvarna. Můžeme vám poskytnout informace o tom, jak výrobek používat efektivně a bezpečně. Pokud možno absolvujte školení ohledně provozu řetězové pily. Váš servisní prodejce, lesnická škola nebo knihovna ve vaší obci vám mohou poskytnout informace o tom, jaké školicí materiály a kurzy jsou k dispozici.
• Před použitím tohoto výrobku musíte porozumět zpětnému vrhu a postupům, jak jej eliminovat. Viz část Informace o zpětném vrhu na straně 388 a Časté otázky ohledně zpětného vrhu na straně 389, kde najdete pokyny.
• Nepoužívejte výrobek, baterii nebo nabíječku, které jsou poškozené nebo nefungují správně.
• Nedotýkejte se otáčejícího se řetězu pily. Může způsobit vážné zranění nebo usmrcení.
• Nikdy výrobek nepoužívejte, když jste unaveni, pod vlivem alkoholu či jiných drog nebo když užíváte léky, které mohou negativně ovlivnit váš zrak, odhad, koordinaci nebo úsudek.
• Práce za nepříznivého počasí je únavná a často může zahrnovat další nebezpečí. Kvůli dalším možným nebezpečím nedoporučujeme používat stroj za špatného počasí, například v husté mlze, prudkém dešti, silném mrazu, při riziku výskytu blesků atd.
• Nespouštějte výrobek, aniž by byly vodící lišta, řetěz pily a všechny kryty správně namontovány. Jinak se může hnací řetězové kolo uvolnit a způsobit vážné zranění. Viz část Montáž na straně 386, kde najdete pokyny.

(Obr. 25)

• Někdy třísky uvíznou v krytu hnacího řetězového kola a způsobí zaseknutí řetězu pily. Před čištěním vždy vypněte motor.
• Sledujte své okolí. Zkontrolujte, zda nehrozí nebezpečí, že mohou osoby nebo zvířata přijít do styku s výrobkem nebo ovlivnit vaši kontrolu nad ním.

(Obr. 26)

• Nedovolte dětem používat výrobek a pohybovat se v jeho blízkosti. Jelikož lze výrobek snadno spustit, mohou jej spustit i děti, pokud nejsou zcela pod dohledem. To představuje nebezpečí vážného zranění.
• Pokud nemáte výrobek na očích nebo jej hodláte na nějakou dobu opustit, vyjměte baterii.
• Aby bylo možné udržet plnou kontrolu nad výrobkem, je nutné udržovat stabilní postoj. Nepoužívejte výrobek na žebříku nebo na stromě. Nepoužívejte výrobek, pokud nestojíte na stabilním povrchu.
• Práce na stromech vyžaduje použití speciálních řezacích a pracovních postupů, které je třeba dodržovat, aby bylo sníženo zvýšené nebezpečí poranění. Nikdy nepracujte na stromě bez absolvování speciálního, profesionálního výcviku pro takovou práci, včetně školení v používání bezpečnostního a jiného lezeckého vybavení, například postrojů, lan, pásů, stoupacích želez, karabin apod.
• Nikdy se nepokoušejte zachytit padající větve. Nikdy neřežte na stromě, pokud jste zajištěni pouze jedním lanem. Vždy používejte dvě zajištěná lana.

(Obr. 27)

• Pokud nejste při práci pozorní, zvyšuje se nebezpečí zpětného vrhu. K zpětnému vrhu dojde, když se zóna zpětného vrhu na vodící liště dotkne větve stromu nebo jiných předmětů.

(Obr. 28)

• Nedržte výrobek pouze jednou rukou. Tento výrobek nelze bezpečně ovládat jednou rukou.
• Nepoužívejte výrobek nad výškou ramen a nepokoušejte se řezat špičkou lišty.

(Obr. 29)

Nepoužívejte výrobek v situacích, kde nemůžete v případě nehody přivolat pomoc. - Než začnete výrobek přemísťovat, vypněte jej a aktivujte brzdu řetězu. Držte výrobek s vodicí lištou a řetězem pily směrem dozadu. Před přepravou nebo přesunem na jakoukoli vzdálenost nasaďte přepravní kryt na vodicí lištu. Když pokládáte výrobek na zem, aktivujte brzdu řetězu a zajistěte, abyste na výrobek neustále viděli. Pokud hodláte výrobek opustit na libovolně dlouhou dobu, vypněte jej a vyjměte baterii. Hrozí nebezpečí, že piliny uvíznou v hnacím ústrojí. To může způsobit uvíznutí řetězu pily. Před čištěním výrobku jej vždy vypněte a vyjměte baterii. - Ujistěte se, že se můžete bezpečně pohybovat. Zkontrolujte podmínky a terén kolem sebe, zda se zde nevyskytují překážky, například kořeny, kameny, větve, příkopy atd. Při práci na svažitém terénu buďte opatrní. - Při použití nesprávného nebo nesprávně naostřeného řezacího zařízení se zvyšuje hladina vibrací. Při řezání tvrdého dřeva, například listnatých stromů, vznikají silnější vibrace než při řezání měkkého dřeva, jako jsou jehličnaté dřeviny. (Obr. 30) - Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslabnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí a zhoršují se při nízkých teplotách. - Vyvarujte se situací, které přesahují vaše schopnosti. - Není možné uvést každou možnou situaci, se kterou byste mohli při používání výrobku setkat. Buďte stále opatrní a používejte zdravý rozum.

(Obr. 31)

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

(Obr. 32)

K většině nehod při použití řetězové pily dochází tehdy, když se obsluha dostane do kontaktu s řetězem pily. Během provozu musíte používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela

eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Informace o použití doporučeného vybavení získáte u servisního prodejce.

Váš oděv musí být přiléhavý, ale nesmí vás omezovat v pohybu. Pravidelně kontrolujte stav osobních ochranných prostředků. - Používejte schválenou ochrannou přilbu. Vždy používejte schválenou ochranu sluchu. Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. - Používejte schválené ochranné brýle nebo ochranný štít na obličej, abyste snížili nebezpečí poranění vymrštěnými předměty. Výrobek může velkou silou vymrštit různé předměty, např. dřevěné třísky, malé či větší kusy dřeva atd. To může způsobit vážné zranění, především očí. - Používejte ochranné rukavice pro práci s pilou. Používejte ochranné kalhoty pro práci s pilou. Používejte ochrannou obuv pro práci s pilou, s ocelovou špičkou a neklouzavou podrážkou. Vždy mějte po ruce lékárničku. - Nebezpečí jisker. Mějte u sebe hasicí prostředky a lopatku, aby se zabránilo lesním požárům.

Bezpečnostní zařazení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek s poškozenými bezpečnostními zařízeními nebo se zařízeními, která nefungují správně.
• Pravidelně kontrolujte bezpečnostní zařízení. Viz část Údržba a kontroly bezpečnostních zařízení na výrobku na straně 394.
• Pokud jsou bezpečnostní zařízení poškozená nebo nefungují správně, obraťte se na servis Husqvarna.

Funkce uživatelského rozhraní

Uživatelské rozhraní zahrnuje vypínač, tlačítko SavE, ukazatel stavu baterie a varovnou kontrolku. Varovná kontrolka bliká v případě, kdy došlo k aktivaci brzdy řetězu nebo když existuje nebezpečí přetížení. Ochrana proti přetížení dočasně zastaví výrobek a znemožní jeho použití, dokud se nesníží teplota. Pokud varovná kontrolka svítí nepřerušovaně, obraťte se na servis.

(Obr. 33)

Další informace o uživatelském rozhraní naleznete v části Popis výrobku na straně 378.

Funkce automatického vypnutí

Výrobek je vybaven funkcí automatického vypnutí, která vypne výrobek, když jej nepoužíváte déle než tři minuty.

Brzda řetězu a chránič levé ruky

Výrobek je vybaven brzdou řetězu, která zastaví řetěz pily, pokud dojde k zpětnému vrhu. Tato brzda snižuje nebezpečí nehod, ale pouze vy můžete zabránit.

(Obr. 34)

VÝSTRAHA: Vyvarujte se situaci, kde hrozí nebezpečí zpětného vrhu. Při použití výrobku buďte opatrná a zajistěte, aby zóna zpětného vrhu na vodicí liště nepřišla do styku s jakýmkoli předmětem.

(Obr. 35)

Brzda řetězu (A) může být aktivována vaší levou rukou nebo mechanismem uvolňovaným setrvačností. Zatlačením ochranného krytu levé ruky (B) dopředu aktivujte brzdu řetězu ručně. Tento pohyb aktivuje pružinový mechanismus, který zastaví hnací řetězové kolo.

(Obr. 36)

Způsob aktivace brzdy řetězu závisí na síle zpětného rázu a poloze výrobku. Pokud dojde k silnému zpětnému vrhu, když je zóna zpětného vrhu nejdále od vás, brzda řetězu se aktivuje setrvačností. Pokud je zpětný vrh malý nebo je zóna zpětného vrhu blíže k vám, aktivujte brzdu řetězu manuálně levou rukou.

(Obr. 37)

Používejte brzdu řetězu jako spouštěcí brzdu, když spouštíte výrobek a když se pohybujete na krátké vzdálenosti. Tím se sníží nebezpečí, že vy nebo osoba poblíž přijde do kontaktu s řetězem pily.

(Obr. 38)

Zatažením ochranného krytu levé ruky dozadu deaktivujte brzdu řetězu.

(Obr. 39)

Zpětný vrh může být zcela nečekaný a velmi silný. Většina zpětných vrhů je však slabších a neaktivuje vždy brzdu řetězu. Pokud během používání výrobku dojde ke zpětnému vrhu, držte pevně rukojeti a nedovolte, aby vám vypadly z ruky.

(Obr. 40)

Ochranný kryt levé ruky také snižuje nebezpečí zasažení řetězem pily, pokud ruka upustí přední rukojeť.

(Obr. 41)

V poloze pro kácení nemůžete aktivovat brzdu řetězu rukou. Brzda řetězu se v této poloze aktivuje pouze mechanismem uvolňovaným setrvačností.

(Obr. 42)

Pojistka páčky spínače

Pojistka páčky spínače brání nechtěné aktivaci páčky spínače. Pokud zatlačíte pojistku páčky spínače dopředu (A) a poté pojistku páčky spínače přitlačíte

k rukojeti (B), páčka spínače (C) se uvolní. Při uvolnění rukojeti se páčka spínače a pojistka páčky spínače vrátí zpět do svých původních poloh.

(Obr. 43)

Zachycovač řetězu

Zachycovač řetězu zachytí řetěz pily, pokud se přetrhne nebo uvolní. Pokud máte správně napnutý řetěz pily, riziko se snižuje. Nebezpečí můžete také snížit správnou údržbou vodící lišty a řetězu pily. Pokyny jsou uvedeny v části Montáž na straně 386 a Údržba na straně 393.

(Obr. 44)

Chránič pravé ruky

Chránič pravé ruky funguje jako ochrana ruky, pokud se řetěz pily přetrhne nebo uvolní. Chrání vás také proti větvím a větvičkám při použití výrobku.

(Obr. 45)

Bezpečnostní pokyny týkající se baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Používejte pouze baterie řady BLi a 40-B. Podrobnosti najdete v části Schválené baterie na straně 400. Baterie jsou softwarově zašifrovány.
• Používejte pouze baterie řady BLi a 40-B, které jsou dobíjecí a vhodné jako zdroj napájení pro související výrobky Husqvarna. Viz část Nabíječky baterií schválené pro výrobek na straně 401. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nebezpečí úrazu elektrickým proudem. Svorky baterie nepřipojujte ke klíčům, šroubkům nebo jiným kovovým předmětům. Může to způsobit zkrat baterie. Nepoužívejte baterie, které nejsou dobíjecí.
• Nevkládejte do větracích otvorů baterie žádné předměty.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny nebo chemické popáleniny.
• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem. Baterii nikdy nerozebírejte nebo nerozbíjejte. Zamezte kontaktu kůže s akumulátorovou kyselinou. Akumulátorová kyselina způsobuje zranění, poleptání a popálení kůže. Pokud se vám akumulátorová kyselina dostane do očí, nemněte si je, ale vyplachujte je velkým množstvím vody po dobu minimálně 15 minut. Pokud dojde ke styku kůže s akumulátorovou kyselinou, musíte omýt pokožku velkým množstvím vody a mýdla. Vyhledejte lékařskou pomoc. Baterii používejte při teplotě -10 až 40 °C.

Baterii ani nabíječku baterií nečistěte vodou. Viz část Kontrola baterie a držáku baterie na straně 394. - Nepoužívejte baterii, která je poškozená nebo nefunguje správně. Baterii uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky. Uchovávejte baterie mimo dosah dětí.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.
• Používejte schválenou uzemněnou zásuvku, která není poškozená.
• Nepoužívejte nabíječku, která nebyla dodána s výrobkem. Při nabíjení náhradních baterií řady BLi a 40-B používejte výhradně nabíječky Husqvarna 40-C80. Viz část Schválené baterie na straně 400 a Nabíječky baterií schválené pro výrobek na straně 401. Nabíječku baterií nerozebírejte.
• Nepoužívejte nabíječku baterií, která je poškozená nebo nefunguje správně.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel. Všechny kabely včetně prodlužovacích udržujte mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby nebyl kabel přivřený ve dveřích, nezachytil se za plot a podobně. Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Zkontrolujte, zda není nabíječka baterií poškozená. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky. Baterii nabíjejte pouze uvnitř, a to v místech s dobrým prouděním vzduchu a mimo dosah slunečního světla. Nenabíjejte baterii venku. Nenabíjejte baterii ve vlhkém prostředí.
• Používejte nabíječku baterií pouze v místech, kde je teplota v rozsahu 5 až 40 °C. Nabíječku používejte v dobře větraném, suchém a bezprašném prostředí.
• Nevkládejte do chladicích otvorů nabíječky baterií žádné předměty.
• Nepřipojujte svorky nabíječky baterií ke kovovým předmětům, protože by mohlo dojít ke zkratování nabíječky.
• Používejte schválené a nepoškozené elektrické zásuvky.
• Používejte výhradně třížilové venkovní prodlužovací kabely s uzemňovacím kolíkem a uzemněné el. zásuvky vhodné pro zástrčku zařízení. V nabíječce nenabíjejte baterie, které nejsou dobíjecí.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.
• Obsluha smí provádět pouze takové údržbářské a servisní úkony, které jsou popsané v tomto návodu k používání. Před provedením údržby a servisu většího rozsahu se obraťte na servisního prodejce. Baterii ani nabíječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů.
• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku a zvýšilo se nebezpečí nehod. K provádění servisu a oprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené v tomto návodu k používání, obraťte se na servisního prodejce. Garantujeme, že jsou pro váš výrobek k dispozici profesionální opravy a servis.
• Používejte pouze originální náhradní díly.

Bezpečnostní pokyny pro řezací zařízení

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Používejte výhradně schválené kombinace vodicí lišty a řetězu pily a nástroje na broušení. Viz pokyny v části Technické údaje na straně 399. - Při používání nebo údržbě řetězu pily noste ochranné rukavice. Zranění může způsobit i řetěz pily, který se nepohybuje. Udržujte řezací zuby správně naostřené. Postupujte podle pokynů a používejte doporučené vodítko pilníku. Poškozený nebo nesprávně naostřený řetěz pily zvyšuje nebezpečí nehod.

(Obr. 46)

• Dodržujte správnou výšku omezovacích zubů. Dodržujte naše pokyny a používejte doporučené nastavení výšky omezovacích zubů. Příliš velké nastavení výšky omezovacích zubů zvyšuje nebezpečí zpětného vrhu.

(Obr. 47)

Zkontrolujte, zda je pilový řetěz správně napnutý. Pokud není řetěz pily správně napnutý na vodicí liště, může se z lišty uvolnit. Nesprávné napnutí řetězu pily zvyšuje opotřebení vodicí lišty, řetězu pily a hnacího řetězového kola. Další informace naleznete v části Příslušenství na straně 400.

(Obr. 48)

• Pravidelně provádějte údržbu řezacího zařízení a udržujte jej řádně namazané. Pokud není řetěz pily řádně mazán, zvyšuje se opotřebení vodicí lišty, řetězu pily a hnacího řetězového kola.

(Obr. 49)

Montáž

Montáž vodicí lišty a řetězu pily (s knoflíkem lišty)

VÝSTRAHA: Před montáží a údržbou výrobku vždy vyjměte baterii.

1. Uvolněte brzdu řetězu. (Obr. 50)
2. Povolte knoflík a sejměte kryt hnacího řetězového kola a přepravní kryt (A). (Obr. 51)
3. Vložte vodicí lištu na vrchní část šroubu lišty. Posuňte vodicí lištu do nejzazší polohy. Zvedněte pilový řetěz nad hnací řetězové kolo a zaveďte jej do drážky ve vodicí liště. Začněte na horní straně vodicí lišty.
4. Zkontrolujte, zda břity na řezacích zubech směřují na horním okraji vodicí lišty dopředu. (Obr. 52)
5. Nasaďte kryt hnacího řetězového kola a zasuňte trn napínáku řetězu do otvoru ve vodící liště.
6. Zkontrolujte, zda vodicí články pilového řetězu správně zapadají do hnacího řetězového kola.
7. Zkontrolujte, zda je řetěz pily řádně nasazený v drážce vodící lišty.
8. Napněte řetěz pily. Viz část Údržba na straně 393, kde najdete pokyny.
9. Utáhněte knoflík lišty.

Montáž vodící lišty a řetězu pily (se šroubem lišty)

VÝSTRAHA: Před montáží a údržbou výrobku vždy vyjměte baterii.

1. Uvolněte brzdu řetězu. (Obr. 50)
2. Povolte matici lišty a sejměte kryt hnacího řetězového kola. (Obr. 53)
3. Vložte vodící lištu na vrchní část šroubu lišty. Posuňte vodící lištu do zadní polohy. Zvedněte pilový řetěz nad hnací řetězové kolo a zaveďte jej do drážky ve vodící liště. Začněte na horní straně vodící lišty.
4. Zkontrolujte, zda břity na řezacích zubech směřují na horním okraji vodící lišty dopředu. (Obr. 52)
5. Nasaďte kryt hnacího řetězového kola a zasuňte trn napínáku řetězu do otvoru ve vodící liště.
6. Zkontrolujte, zda vodicí články pilového řetězu správně zapadají do hnacího řetězového kola.
7. Zkontrolujte, zda je řetěz pily řádně nasazený v drážce vodící lišty.
8. Utáhněte prsty matici lišty.
9. Napněte pilový řetěz. Viz část Údržba na straně 393, kde najdete pokyny.

Instalace nabíječky baterií na stěnu

VAROVÁNÍ: K instalaci nabíječky baterií na stěnu nepoužívejte elektrický šroubovák. Elektrický šroubovák může nabíječku poškodit.

1. Upevněte nabíječku na stěnu pomocí 2 šroubů (A). V případě potřeby použijte hmoždinky (B). (Obr. 54)
2. Namontujte krytky na 2 šrouby (C).
3. Připojte napájecí kabel (D) k nabíječce a elektrické zásuvce.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Kontrola funkcí před použitím výrobku

1. Zkontrolujte brzdu řetězu (A), aby bylo zajištěno, že funguje správně a není poškozená.
2. Zkontrolujte chránič pravé ruky (B), aby bylo zajištěno, že není poškozený.
3. Zkontrolujte páčku spínače a pojistku páčky spínače (C), aby bylo zajištěno, že fungují správně a nejsou poškozené.
4. Proveďte kontrolu klávesnice (D) a vyzkoušejte, zda funguje správně.
5. Zkontrolujte, zda na rukojetích (E) není přítomen olej.
6. Zkontrolujte, zda jsou všechny díly správně připevněné, nejsou poškozené nebo nechybí.
7. Zkontrolujte zachycovač řetězu (F), aby bylo zajištěno, že je řádně připevněn.
8. Zkontrolujte napnutí řetězu (G).
9. Nabijte baterii (H) a zkontrolujte, zda je správně instalovaná ve výrobku.
10. Zkontrolujte, zda se řetěz pily zastaví, když uvolníte páčku spínače. (Obr. 55)

Používání správného oleje na mazání řetězu

VÝSTRAHA: Nepoužívejte vyjetý olej, který může způsobit zranění nebo poškodit životní prostředí. Vyjetý olej také způsobuje poškození čerpadla oleje, vodící lišty a řetězu pily.

VÝSTRAHA: Pokud není mazání řezacího zařízení dostatečné, řetěz pily se může přetrhnout. Nebezpečí vážného zranění a smrti obsluhy.

VÝSTRAHA: Používejte správný olej na mazání řetězu, aby mohla tato funkce správně fungovat. Při výběru oleje na mazání řetězu se poraďte se servisním prodejcem.

• Použitím oleje na mazání řetězu Husqvarna docílíte maximální životnosti řetězu pily a zabráníte negativním dopadům na životní prostředí. Pokud není olej Husqvarna k dispozici, doporučujeme používat standardní olej na mazání řetězu. Používejte olej na mazání řetězu s dobrou přilnavostí k řetězu pily.
• Používejte olej na mazání řetězu se správným rozsahem viskozity podle teploty vzduchu.

VAROVÁNÍ: Při teplotách nižších než 0°C (32°F) jsou některé oleje příliš husté, což může způsobit poškození součástí čerpadla oleje.

• Používejte doporučené řezací zařízení. Další informace naleznete v části Příslušenství na straně 400.
• Odsroubujte víčko nádrže oleje na mazání řetězu. Doplňte olej do nádrže oleje na mazání řetězu.
• Řádně utáhněte víčko.

(Obr. 56)

Povšimněte si: Umístění nádrže oleje na mazání řetězu na výrobku naleznete v části Úvod na straně 378.

Baterie

VÝSTRAHA: Než začnete s baterií pracovat, přečtěte si důkladně kapitolu o bezpečnosti. Přečtěte si důkladně návod k používání baterie a nabíječky baterií.

Baterii i nabíječku skladujte za správné okolní teploty.

	Okolní teplota
Provoz baterie 5-40 °C
Nabíjení baterie 5-40 °C

Stav baterie

Displej ukazuje stav nabití a zda došlo k problémům s baterií.

(Obr. 57)

Kontrolka LED Stav nabití baterie
Svití 4 kontrlky LED Baterie je nabitá na 76–100 %.
Svití 3 kontrlky LED Baterie je nabitá na 51–75 %.
Svití 2 kontrlky LED Baterie je nabitá na 26–50 %.
Svití 1 kontrlka LED Baterie je nabitá na 6–25 %.
Bliká 1 kontrlka LED Baterie je nabitá na 0–5 %.

Nabití baterie

Před prvním použitím baterii nabijte. Nová baterie je nabita pouze na 30% .

VAROVÁNÍ: Nabíječku baterií zapojte do zásuvky s hodnotami napětí a frekvence, které jsou uvedené na typovém štítku.

Baterie se nenabíjí, pokud je teplota baterie vyšší než 50°C

1. Připojte k nabíječce baterií napájecí kabel.
2. Zapojte nabíječku baterií do uzemněné zásuvky. Kontrolka LED nabíjení jednou blikne. (Obr. 58)
3. Připojte baterii k nabíječce baterií. Rozsvítí se kontrolka LED dobíjení. Baterii nabíjejte maximálně po dobu 24 hodin. (Obr. 59)
4. Stiskněte tlačítko ukazatele stavu baterie. Pokud se rozsvítí všechny kontrolky LED, baterie je plně nabitá.
5. Vytažením napájecí zástrčky odpojte nabíječku baterií z elektrické zásuvky. Netahejte za napájecí kabel.
6. Vyjměte baterii z nabíječky.

Informace o zpětném vrhu

VÝSTRAHA: Zpětný vrh může způsobit obsluze a dalším osobám vážné zranění. Abyste snížili nebezpečí, musíte znát příčiny zpětného vrhu a vědět, jak jim předejít.

Ke zpětnému vrhu dochází pouze pokud se zóna zpětného vrhu na vodicí liště dotkne nějakého předmětu. Ke zpětnému vrhu může dojít náhle a velkou silou, která odmrští výrobek proti uživateli.

(Obr. 35)

Ke zpětnému vrhu vždy dochází v rovině řezu vodicí lišty. Výrobek je odmrštěn proti uživateli, ale může dojít také

k pohybu jiným směrem. Směr pohybu závisí na typu použití výrobku v době, kdy dojde ke zpětnému vrhu.

(Obr. 60)

Ke zpětnému vrhu dochází pouze pokud se zóna zpětného vrhu na vodicí liště dotkne nějakého předmětu. Nedovolte, aby zóna zpětného vrhu narazila do jakéhokoli předmětu.

(Obr. 35)

Menší poloměr špice vodicí lišty snižuje sílu zpětného vrhu.

Používejte řetězy s nízkým zpětným vrhem pro snížení účinků zpětného vrhu. Nedovolte, aby zóna zpětného vrhu narazila do jakéhokoli předmětu.

VÝSTRAHA: Žádný řetěz pily zcela nezabrání zpětnému vrhu. Vždy dodržujte pokyny.

Časté otázky ohledně zpětného vrhu

• Aktivuje má ruka brzdu řetězu vždy v případě zpětného vrhu?

Ne. Je nezbytné vyvinout určitou sílu k zatlačení ochranného krytu levé ruky dopředu. Pokud nevyvinete nezbytnou sílu, brzda řetězu se neaktivuje. Během práce také musíte stále držet rukojeti výrobku oběma rukama. Pokud nastane zpětný vrh, je možné, že brzda řetězu nezastaví řetěz pily dříve, než do vás narazí. Existují také určité polohy, ve kterých nemůže vaše ruka narazit do ochranného krytu levé ruky a aktivovat tak brzdu řetězu.

Aktivuje vždy mechanismus uvolňovaný setrvačností brzdu řetězu při zpětném vrhu?

Ne. Zaprvé musí správně fungovat brzda řetězu. Pokyny pro provádění kontroly brzdy řetězu naleznete v části Údržba a kontroly bezpečnostních zařízení na výrobku na straně 394. Doporučujeme vám provést tento postup před každým použitím výrobku. Za druhé musí být zpětný vrh silný, aby aktivoval brzdu řetězu. Pokud je brzda řetězu příliš citlivá, může se aktivovat během náročného provozu.

• Ochrání mě brzda řetězu v případě zpětného vrhu vždy před zraněním?

Ne. Brzda řetězu musí správně fungovat, aby mohla zajišťovat ochranu. Brzda řetězu se musí také během zpětného vrhu aktivovat, aby mohla zastavit řetěz pily. Pokud se nacházíte poblíž vodící lišty, je možné, že brzda řetězu nemusí mít dostatek času, aby zastavila řetěz pily, než vás zasáhne.

VÝSTRAHA: Zpětnému vrhu můžete zabránit pouze vy a správné pracovní postupy.

Spuštění výrobku

1. Zkontrolujte páčku spínače a pojistku páčky spínače. Viz část Kontrola pojistky páčky spínače na straně 394.
2. Aktivujte brzdu řetězu. (Obr. 61)
3. Vložte baterii do držáku baterie. (Obr. 62)

VAROVÁNÍ: Zkontrolujte, zda je baterie správně vložena do držáku baterie. Pokud nelze baterii snadno zasunout do držáku baterie, není vložena správně.

1. Zatlačte na dolní část baterie, dokud neuslyšíte cvaknutí. (Obr. 63)
2. Stiskněte a podržte vypínač, dokud se nerozsvítí zelená kontrolka LED. (Obr. 64)

Použití funkce SavE

Funkce SavE snižuje rychlost řetězu a výkon výrobku.

1. Stiskněte tlačítko SavE. Rozsvítí se zelená kontrolka LED.
2. Opětovným stiskem tlačítka SavE funkci vypnete. Zelená kontrolka LED zhasne. (Obr. 65)

Zastavení výrobku

1. Stiskněte vypínač, dokud zelená kontrolka LED nezhasne. (Obr. 64)
2. Stiskněte tlačítka pro uvolnění baterie a vyjměte baterii z držáku baterie, abyste zabránili neúmyslnému spuštění. (Obr. 66)

Řez nabíhajícím a odbíhajícím řetězem

Dřevo můžete přeříznout ze 2 různých poloh.

• Řezání nabíhajícím řetězem je, když řežete dolní částí vodící lišty. Řetěz pily při řezání stromu táhne výrobek od uživatele. V této poloze máte lepší kontrolu nad výrobkem a polohou zóny zpětného vrhu.

(Obr. 67) - Řezání odbíhajícím řetězem je, když řežete horní částí vodící lišty. Řetěz pily tlačí výrobek směrem k uživateli.

(Obr. 68)

VÝSTRAHA: Pokud dojde k sevření řetězu pily v kmeni, výrobek může být zatažen proti vám. Držte pevně výrobek a zkontrolujte, zda se zóna zpětného vrhu na vodicí liště nedotýká stromu a nemůže způsobit zpětný vrh.

(Obr. 69)

Technika řezání

VÝSTRAHA: Při řezání používejte plný výkon a po každém řezu snižte otáčky na volnoběžné.

VAROVÁNÍ: Nenechávejte motor běžet příliš dlouho bez zátěže. Můžete tím poškodit motor.

1. Položte kmen na pracovní kozu nebo ližiny. (Obr. 70)

VÝSTRAHA: Neřežte kmeny na hromadě. Zvyšuje se tak nebezpečí zpětného vrhu a může dojít k vážnému zranění nebo usmrcení.

1. Odstraňte pořezané kusy z pracovní oblasti.

VÝSTRAHA: Pořezané kusy v pracovní oblasti zvyšují nebezpečí zpětného vrhu a ztráty rovnováhy.

Použití zubové opěrky

1. Zatlačte zubovou opěrku do kmene stromu.
2. Použijte plný výkon a otáčejte výrobkem. Zubovou opěrku mějte opřenou o kmen. Tento postup usnadňuje použití síly potřebné k prořezání kmene. (Obr. 71)

Řezání kmene na zemi

1. Řežte kmen nabíhajícím řetězem. Udržujte plný výkon, ale buďte připraveni na možnost náhlé nehody. (Obr. 72)

VÝSTRAHA: Při dokončování řezu dbejte na to, aby řetěz pily nezavadil o zem.

1. Proveďte řez přibližně do 1/3 kmene a přestaňte řezat. Otočte kmen a řežte z opačné strany. (Obr. 73)

Řezání kmene podepřeného na jednom konci

VÝSTRAHA: Dbejte na to, aby kmen během řezání nepraskl. Dodržujte níže uvedené pokyny.

(Obr. 74)

1. Řežte odbíhajícím řetězem do přibližně 1/3 kmene.
2. Řežte nabíhajícím řetězem, dokud se oba řezy nepropojí. (Obr. 75)

Řezání kmene podepřeného na dvou koncích

VÝSTRAHA: Dbejte na to, aby se řetěz pily během řezání nezachytil v kmeni. Dodržujte níže uvedené pokyny.

(Obr. 76)

1. Řežte nabíhajícím řetězem do přibližně 1/3 kmene.
2. Přeřízněte zbývající část kmene odbíhajícím řetězem a dokončete řez. (Obr. 77)

VÝSTRAHA: Pokud se řetěz pily zachytí v kmeni, vypněte motor. Pomocí páky rozevřete řez a vyjměte výrobek. Nepokoušejte se vytáhnout výrobek rukou. Může dojít ke zranění při náhlém uvolnění výrobku.

Technika odvětvování

Povšimněte si: Při řezání silných větví použijte techniku řezání. Další informace naleznete v části Technika řezání na straně 390.

VÝSTRAHA: Při použití techniky odvětvování hrozí vysoké riziko nehody. Informace, jak předejít zpětnému vrhu, naleznete v části Informace o zpětném vrhu na straně 388.

VÝSTRAHA: Řežte větev jednu po druhé. Při odstraňování malých větví dávejte pozor a neřežte keře nebo mnoho malých větviček najednou. Malé větvičky se mohou zachytit v řetězu pily a bránit bezpečnému provozu výrobku.

Poznámka: V případě potřeby řežte větve po částech. Menší větve (A) a (B) pořežte předtím, než začnete řezat větve u kmene (C).

(Obr. 78)

1. Odstraňte větve na pravé straně kmene.

a) Držte vodicí lištu na pravé straně kmene a udržujte tělo výrobku proti kmeni. b) Zvolte vhodnou techniku řezání pro příslušné napružení ve větvi. (Obr. 79)

VÝSTRAHA: Pokud si nejste jisti, jak přeříznout větev, požádejte nejprve o radu profesionálního uživatele řetězové pily.

1. Odstraňte větve v horní části kmene.

a) Přidržujte výrobek na kmeni a veďte vodicí lištu podél kmene. b) Řežte odbíhajícím řetězem. (Obr. 80)

1. Odstraňte větve na levé straně kmene.

a) Zvolte vhodnou techniku řezání pro příslušné napružení ve větvi. (Obr. 81)

VÝSTRAHA: Pokud si nejste jisti, jak přeříznout větev, požádejte nejprve o radu profesionálního uživatele řetězové pily.

Pokyny pro řezání napružených větví naleznete v části Řezání napružených stromů a větví na straně 392.

Kácení stromů

VÝSTRAHA: Kácení stromů mohou provádět pouze zkušení pracovníci. Pokud možno absolvujte školení v používání řetězové pily. Další znalosti vám mohou předat uživatelé s většími zkušenostmi.

Udržování bezpečné vzdálenosti

1. Okolní osoby udržujte v bezpečné vzdálenosti, minimálně 2 1/2 délky stromu. (Obr. 82)
2. Zajistěte, aby se v této nebezpečné zóně před nebo během kácení nevyskytovaly další osoby. (Obr. 83)

Určení směru kácení

1. Určete, jakým směrem chcete, aby strom spadl. Cílem je pokácet strom na místo, kde můžete co nejsnáze provést odvětvení a rozřezat kmen. Je také důležité, abyste zde měli stabilní postoj a mohli se bezpečně pohybovat.

VÝSTRAHA: Pokud je nebezpečné nebo nemožné pokácet strom v přirozeném směru, pokácejte jej v jiném směru.

1. Určete přirozený směr pádu stromu. Například náklon a ohnutí stromu, směr větru, rozmístění větví a váha sněhu.
2. Zkontrolujte, zda nejsou v okolí překážky, například jiné stromy, elektrická vedení, silnice anebo budovy.
3. Prohlédněte strom a hledejte známky hniloby na kmeni.

VÝSTRAHA: Hniloba na kmeni představuje nebezpečí, že strom spadne před dokončením řezu.

1. Zkontrolujte, zda nejsou na stromě poškozené nebo odumřelé větve, které by se mohly zlomit a spadnout na vás při kácení.
2. Nedovolte, aby strom spadl na jiný stojící strom. Odstraňování zaklesnutého stromu je nebezpečné a hrozí velké nebezpečí nehody. Další informace naleznete v části Uvolnění zaklesnutého stromu na straně 392. (Obr. 84)

VÝSTRAHA: Během kritických činností kácení musíte okamžitě po dokončení řezání odklopit ochranu sluchu. Je to důležité, abyste slyšeli zvuky a výstražné signály.

Čištění kmene a ústupové cesty

Odřízněte všechny větve od výšky ramen dolů.

1. Řežte nabíhajícím řetězem shora dolů. Dbejte na to, aby byl strom mezi vámi a výrobkem. (Obr. 85)
2. Odstraňte podrost z pracovní oblasti kolem stromu. Odstraňte pořezaný materiál z pracovní oblasti.
3. Zkontrolujte, zda nejsou v oblasti překážky, například kameny, větve a díry. Musíte mít volnou ústupovou cestu, když strom začne padat. Vaše ústupová cesta by měla vést pod úhlem přibližně 135 stupňů od směru kácení.
4. Nebezpečná zóna
5. Ústupová cesta
6. Směr kácení

(Obr. 86)

Kácení stromů

Společnost Husqvarna doporučuje provést směrový zářez a poté při kácení stromu využít metodu bezpečnostního okénka. Metoda bezpečnostního okénka pomáhá vytvořit správný nedóřez a získat lepší kontrolu nad směrem kácení.

VÝSTRAHA: Nekácejte stromy s průměrem větším, než je dvojnásobek délky vodicí lišty. Před prováděním takových prací musíte absolvovat zvláštní školení.

Nedóřez

Nejdůležitějším krokem při kácení stromu je vytvoření správného nedorezu. Se správným nedorezem můžete kontrolovat směr kácení a zajistit bezpečnost postupu kácení.

Tloušťka nedorezu musí být stejnoměrná a tvořit minimálně 10% průměru stromu.

VÝSTRAHA: Pokud je nedorez nesprávně proveden nebo příliš tenký, ztratíte kontrolu nad směrem kácení.

(Obr. 87)

Směrové zářezy

1. Vytvořte směrové zářezy. Vytvořte směrové zářezy do 1/4 průměru stromu. Vytvořte horní a dolní řez tak, aby byl mezi nimi úhel 45° .

a) Nejprve vytvořte horní řez. Zarovnejte značku směru kácení (A) na výrobku se směrem kácení stromu (B). Postavte se za výrobek. Strom musí být po vaší pravé straně. Proveďte řez nabíhajícím řetězem. b) Proveďte dolní řez. Konec dolního řezu musí být ve stejném místě jako konec horního řezu. (Obr. 88)

1. Zkontrolujte, zda je rovina směrového zářezu dokonale vodorovná a pod pravým úhlem (90°) ke směru kácení. Rovina směrového zářezu vede bodem, kde se dva směrové zářezy protínají. (Obr. 89)

Použití metody bezpečnostního okénka

Hlavní řez musí být mírně nad směrovým zářezem.

(Obr. 90)

VÝSTRAHA: Při řezání špičkou lišty buďte opatrní. Při provádění zápichu do kmene začněte řezat dolní částí špičky lišty.

(Obr. 91)

1. Pokud je využitelná délka řezu delší než průměr stromu, pokračujte kroky (a-d).

a) Proveďte zápich přímo do kmene tak, aby zůstala správná šířka nedorezu. (Obr. 92) b) Řežte nabíhajícím řetězem do doby, než zůstane 1 / 3 kmene. c) Vytáhněte vodicí lištu 5 až 10 cm (2 až 4 palce) dozadu. d) Řezem ve zbývající části kmene vytvořte bezpečnostní okénko, které je 5 až 10 cm (2 až 4 palce) široké. (Obr. 93)

1. Pokud je využitelná délka řezu kratší než průměr stromu, pokračujte kroky (a-d).

a) Zapíchněte pilu v přímém směru do kmene. Zásek musí být delší než 3/5 průměru kmene. b) Řežte nabíhajícím řetězem skrze zbývající část kmene. (Obr. 94) c) Zapíchněte pilu přímo do kmene z druhé strany stromu a vytvořte správný nedoraz. d) Řežte odbíhajícím řetězem do doby, než zůstane 1/3 kmene a vytvořte bezpečnostní okénko. (Obr. 95)

1. Vložte klín do zářezu přímo zezadu. (Obr. 96)
2. Přežnutím bezpečnostního okénka pokácejte strom.

Povšimněte si: Pokud se strom nekácí, pokácejte jej zatlučením klínu.

1. Když strom začne padat, opusťte prostor s využitím ústupové cesty. Přesuňte se minimálně 5 m (15 stop) od stromu.

Uvolnění zaklesnutého stromu

VÝSTRAHA: Odstraňování zaklesnutého stromu je velmi nebezpečné a hrozí vysoké nebezpečí úrazu. Držte se mimo nebezpečnou zónu a nepokoušejte se kácet zaklesnutý strom.

(Obr. 97)

Nejbezpečnějším postupem je použít jeden z následujících navijáků:

Řezání napružených stromů a větví

1. Uvědomte si, která strana stromu nebo větve je napružená.
2. Uvědomte si, kde je bod maximálního napružení. (Obr. 100)
3. Určete, jak co nejbezpečněji uvolnit napružení.

Povšimněte si: V některých situacích je jedinou bezpečnou metodou použít naviják a nikoli výrobek.

1. Postavte se na místo, kde vás nemůže udeřit strom nebo větev po uvolnění napružení. (Obr. 101)
2. Vytvořte jeden nebo více řezů dostatečnou hloubkou, které sníží napružení. Řežte v bodě nebo poblíž bodu maximálního napružení. Nechte strom nebo větev rozlomit v bodu maximálního napružení. (Obr. 102)

VÝSTRAHA: Neřežte přímo celý strom nebo větev pod napružením.

VÝSTRAHA: Dávejte velký pozor při řezání napruženého stromu. Hrozí nebezpečí, že se strom začne rychle pohybovat dopředu nebo po dokončení řezu. Pokud se nacházíte v nesprávné poloze nebo pokud je řez proveden nesprávně, hrozí nebezpečí vážného zranění.

1. Pokud musíte přeříznout strom/větev, vytvořte 2 až 3 řezy, 1 palec (2,5 cm) vedle sebe a hluboké dva palce. (Obr. 103)
2. Pokračujte v řezání do větší hloubky, dokud se strom/větev neohne a neuvolní se napružení. (Obr. 104)

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Níže je uveden seznam kroků údržby, které musíte

provést na výrobku. Více informací naleznete v části

Údržba na straně 393.

Plán údržby

VÝSTRAHA: Před prováděním údržby

vyjměte baterii.

Śdržba Préd kaž-	dým pou-žitím	Týdně Měsičné
Vycistěte vnějí spravnou funkci páčky spínače a pojistky páčky spínače z hlediska bezpečnosti.
Vycistěte brzdu Řetězu a zkontrolujte, zda funguje bezpečné. Zkontrolujte, zda není zachycovac Řetězu poškozený. V prípadě potřeby proveděte výměnu.	X
Otáčejte vodici lištu, aby se opotřebovávala stejnoměrně. Zkontrolujte, zda není mazaci otvor ve vodici lište ucpaný. Vycistěte drážku vodici listy.	X
Zkontrolujte, zda nejsou na Žezacim zařizení a krytu Žezacího zařizení prasklyná a zda nejsou poškozené. Vyměnte Žezací zařizení nebo kryt Žezacího zařizení, pokud jsou na nich prasklyné nebo byly vystaveny nárazu.	X
Zkontrolujte, zda jsou vodici lišta a Žetěz pily dostatečné promazané. X
Zkontrolujte Žetěz pily. Prohlédněte Žetěz pily a hledjepte prasklyné. Žetěz nesmí být tuhý nebo nezykle opotřebený. V prípadě potřeby je vyměnte.	X
Naostřete pilový Žetěz. Zkontrolujte napnutí a stav. Zkontrolujte, zda není hnaci Žetězové kolo opotřebené a v prípadě potřeby jej vyměnte.	X
Vycistěte prívod vzduchu výrobku. X
Zkontrolujte, zda jsou šrouby a matice dotažené. X
Zkontrolujte, zda klávesnice Šradsné funguje a není poškozená. X
Odstraťne veškeré otřepy z hran vodici listy. X
Zkontrolujte spojení mezi baterií a výrobkem. Zkontrolujte spojení mezi baterií a nabíječkou baterií.
Vyprázdněte a vycistěte olejovou nádrž. X
Jemmě profoukněte výrobek a chladíc otvory baterie stlačeným vzduchem. X

Údržba a kontroly bezpečnostních zařízení na výrobku

Pravidelně provádějte kontrolu ochranného krytu levé ruky a uvolnění brzdy setrvačnosti.

1. Ujistěte se, že ochranný kryt levé ruky není poškozený, například zda na něm nejsou praskliny. (Obr. 105)
2. Zkontrolujte, zda se ochranný kryt levé ruky pohybuje volně a zda je bezpečně připevněn k výrobku. (Obr. 106)
3. Položte výrobek s vypnutým motorem na pařez nebo jiný stabilní povrch.
4. Uchopte zadní rukojeť a uvolněte přední rukojeť. Nechte výrobek narazit na pařez. (Obr. 107)
5. Zkontrolujte, zda se aktivuje brzda řetězu, když vodicí lišta narazí do pařezu.

Kontrola spínače brzdy

1. Umístěte výrobek na stabilní povrch a nastartujte jej. Viz Provoz na straně 387.

VÝSTRAHA: Zajistěte, aby řetěz pily nezavadil o zem nebo o nějaké jiné předměty.

1. Obepněte prsty a palce kolem rukojetí a pevně držte výrobek. (Obr. 108)
2. Uveďte výrobek na plný výkon a nakloňte levé zápěstí proti ochrannému krytu levé ruky, aby se aktivovala brzda řetězu. Řetěz pily se musí okamžitě zastavit. (Obr. 109)

VÝSTRAHA: Nepouštějte přední rukojeť!

Kontrola pojistky páčky spínače

1. Zkontrolujte, zda se páčka spínače a pojistka páčky spínače volně pohybují a zda vratné pružiny fungují správně. (Obr. 110)
2. Zatlačte pojistku páčky spínače dopředu (A) a dolů (B). Přidržte pojistku spínače proti rukojeti a zkontrolujte, zda se po uvolnění vrátí do své původní polohy. (Obr. 111)
3. Zkontrolujte, zda při uvolnění pojistky páčky spínače zapadne páčka spínače do polohy volnoběžných otáček. (Obr. 112)
4. Spusťte výrobek a nastavte plný výkon.
5. Uvolněte páčku spínače a zkontrolujte, zda se řetěz pily zastaví a zůstane v klidu.

VÝSTRAHA: Pokud se řetěz pily otáčí, když je páčka spínače v poloze

volnoběžných otáček, obraťte se na servis.

Kontrola zachycovače řetězu

1. Zkontrolujte, zda není zachycovač řetězu poškozený.
2. Zkontrolujte, zda je zachycovač řetězu stabilní a řádně připevněný k tělu výrobku. (Obr. 113)

Kontrola funkčnosti uživatelského rozhraní

1. Nastartujte výrobek. Viz Část Spuštění výrobku na straně 389.
2. Stiskněte a podržte vypínač.
3. Ujistěte se, že se výrobek zastaví a zelená kontrolka LED zhasne. (Obr. 64)

Kontrola baterie a držáku baterie

1. Očistěte baterii a držák baterie pomocí měkkého kartáče.
2. Vyčistěte chladicí otvory a konektory baterie. (Obr. 114)
3. Zkontrolujte, zda nejsou na baterii praskliny a zda není jinak poškozená.

Kontrola nabíječky baterie

1. Zkontrolujte, zda není napájecí kabel nabíječky baterie poškozený. Zkontrolujte, jestli se neobjevily praskliny nebo jiné poškození. (Obr. 115)

Čištění chladicího systému

Chladicí systém brání nadměrnému zvyšování teploty motoru. Chladicí systém se skládá z přívodu vzduchu na levé straně výrobku a ventilátoru na motoru.

1. Čistěte chladicí systém kartáčem jednou týdně nebo v případě potřeby častěji. (Obr. 116)
2. Zkontrolujte, zda není chladicí systém znečištěný nebo ucpaný.

VAROVÁNÍ: Znečištěný nebo ucpaný chladicí systém způsobuje přehřívání výrobku. Tím může dojít k poškození výrobku.

Ostření pilového řetězu

Informace o vodicí liště a řetězu pily

VÝSTRAHA: Při používání nebo údržbě řetězu pily používejte ochranné rukavice. Zranění může způsobit i řetěz pily, který se nepohybuje.

Vyměňte opotřebenou nebo poškozenou vodicí lištu nebo řetěz pily za kombinaci lišty a řetězu doporučenou společností Husqvarna. To je nezbytné pro udržení bezpečnostních funkcí výrobku. Seznam doporučených

kombinací lišty a řetězu naleznete v části Příslušenství na straně 400.

• Délka vodicí lišty, in/cm. Informace o délce vodicí lišty obvykle naleznete na zadním konci vodicí lišty.

(Obr. 117)

• Počet zubů na řetězovém kolečku špičky lišty (T).

(Obr. 118)

• Rozteč řetězu, in. Vzdálenost mezi vodícími články řetězu pily musí odpovídat vzdálenostem mezi zuby na řetězovém kolečku na špičce lišty i na hnací řetězovém kole.

(Obr. 119)

• Počet vodících článků (ks). Počet vodících článků závisí na typu vodící lišty.

(Obr. 120)

• Šířka drážky lišty, in/mm. Šířka drážky ve vodící liště musí být stejná jako šířka vodících článků řetězu.

(Obr. 121)

• Otvor pro mazání řetězu a otvor pro napínač řetězu. Vodící lišta musí být vhodná pro příslušný výrobek.

(Obr. 122)

• Tloušťka vodícího článku, mm/in.

(Obr. 123)

Obecné informace o ostření frézovacích zubů

Nepoužívejte tupý řetěz pily. Pokud je řetěz pily tupý, musíte vyvinout větší tlak k zatlačení vodící lišty do dřeva. Pokud je řetěz pily velmi tupý, nebudou se vytvářet piliny, ale pouze prach.

Ostry retez pily prochazi snadno drevem a piliny jsou dlouhe a silne.

Rezac zub (A) a omezovaci zub (B) spolecne tvori rezaci cast retezu pily, tzv. rezaci clanek. Rozdil vysky mezi temito dvema zuby zajistuje hloubku rezu (nastaveni vysky omezovacich zubu).

(Obr. 124)

Pri ostreni rezacich zubu zohlednete nasledujici informace:

• Uhel brouseni.

(Obr. 125)

• Uhel britu.

(Obr. 126)

• Poloha pilniku.

(Obr. 127)

Prumer pilniku.

(Obr. 128)

Bez spravneho vybaveni neni snadne retez pily spravne naostrit. Pouzivejte voditko pilniku Husqvarna. To vam pomuze maximalizovat rezny vykon a minimalizovat nebezpeci zpetneho vrhu.

VYSTRAHA: Sila zpetneho vrhu se velmi zvysuje, pokud nebudete dodrzovat pokyny k ostreni.

Povsimnete si: Informace o ostreni retezu pily naleznete v casti Príslušenství na strani 400.

Ostření řezacích zubů

1. Pomocí kulatého pilníku a vodítka pilníku naostřete řezací zuby. (Obr. 129)

Povšimněte si: Informace o pilníku a vodítku pilníku, které doporučuje společnost Husqvarna, naleznete v části Příslušenství na straně 400.

1. Přiložte řádně vodítko pilníku k řezacímu zubu. Viz pokyny dodané s vodítkem pilníku.
2. Přejděte pilníkem z vnitřní strany řezacích zubů směrem ven. Při zpětném pohybu tlačte méně. (Obr. 130)
3. Naostřete všechny řezací zuby na jedné straně.
4. Otočte výrobek a naostřete zuby na druhé straně.
5. Zkontrolujte, zda jsou všechny řezací zuby stejně dlouhé.

Obecné informace o nastavení výšky omezovacích zubů

Nastavení výšky omezovacího zubu (C) se změní po naostření řezacího zubu (A). Aby bylo možné udržet maximální řezný výkon, musíte naostřením omezovacích zubů (B) docílit doporučeného nastavení výšky omezovacích zubů. Pokyny o nastavení výšky omezovacích zubů pro váš řetěz pily naleznete v části Příslušenství na straně 400.

(Obr. 131)

VÝSTRAHA: Nebezpečí zpětného odrazu se zvyšuje, jestliže je výška omezovacích zubů příliš velká!

Nastavení výšky omezovacího zubu

Než začnete nastavovat výšku omezovacích zubů nebo ostřit frézovací zuby, přečtěte si pokyny v části Ostření řezacích zubů na straně 395. Doporučujeme výšku omezovacích zubů upravovat při každém třetím ostření řetězu.

Doporučujeme vám používat naši měrku snížení omezovacích zubů. Docílíte tak správné výšky omezovacích zubů a správného úhlu hrany omezovacích zubů.

(Obr. 132)

1. Pomocí plochého pilníku a měrky snížení omezovacích zubů upravte nastavení výšky omezovacích zubů. Používejte výhradně měrku snížení omezovacích zubů Husqvarna. Docílíte tak správné výšky omezovacích zubů a správného úhlu hrany omezovacích zubů.
2. Položte měrku snížení omezovacích zubů na řetěz pily.

Poznámka: Více informací o použití měrky snížení omezovacích zubů naleznete na obalu.

1. Pomocí plochého pilníku zbruste horní část výšky omezovacích zubů, která vyčnívá nad měrkou snížení omezovacích zubů. (Obr. 133)

Napnutí řetězu pily

VÝSTRAHA: Nesprávně napnutý řetěz pily se může uvolnit z vodicí lišty a způsobit vážné zranění nebo usmrcení.

Čím déle se řetěz pily používá, tím více se zvětšuje jeho délka. Je důležité pravidelně seřizovat řetěz pily.

Při každém doplňování oleje na mazání řetězu zkontrolujte napnutí řetězu pily.

Poznámka: Během doby záběhu nového řetězu pily se musí jeho napnutí kontrolovat častěji.

1. Vyklepněte knoflík ven tak, aby se otevřel. (Obr. 134)
2. Otočením knoflíku proti směru hodinových ručiček povolte kryt hnacího řetězového kola. (Obr. 135)
3. Otáčením kolečka napínače řetězu seřiďte napnutí řetězu pily. Řetěz pily musí být napnutý na vodicí liště. (Obr. 136)

Poznámka: Otáčením kolečka dolů (+) zvýšíte napnutí a nahoru (-) jej snížíte. Řetěz pily je správně napnutý, pokud jím můžete snadno pohybovat rukou, ale je přesto dostatečně napnutý na vodicí liště.

1. Otáčením knoflíku ve směru hodinových ručiček utáhněte knoflík lišty. (Obr. 137)
2. Sklopením knoflíku dolů aretujte napnutí. (Obr. 138)

Seřízení napnutí řetězu pily (šroubem lišty)

1. Povolte matici lišty, která drží kryt hnacího kolečka. Použijte kombinovaný klíč. (Obr. 139)
2. Zvedněte přední část vodící lišty a otočte šroubem napínače řetězu. Použijte kombinovaný klíč.
3. Napínejte řetěz pily, dokud nebude dostatečně napnutý na vodící liště. (Obr. 140)
4. Dotáhněte matici vodící lišty kombinovaným klíčem a zároveň zvedněte přední část vodící lišty. (Obr. 141)
5. Rukou potáhněte za řetěz pily a zkontrolujte tak, že se volně otáčí a že není na vodící liště prověšený. (Obr. 142)

Povšimněte si: Viz část Popis výrobku na straně 378 s polohou šroubu napínače řetězu u vašeho výrobku.

Kontrola mazání pilového řetězu

Při každém třetím nabití baterie zkontrolujte mazání řetězu pily.

1. Nastartujte výrobek a nechte jej běžet na 3/4 výkonu. Podržte vodící lištu přibližně 20 cm nad světlým povrchem.
2. Pokud je mazání řetězu správné, uvidíte po 1 minutě na povrchu jasnou olejovou čáru. (Obr. 143)
3. Není-li mazání řetězu správné, proveďte následující kontroly.

a) Zkontrolujte olejový kanálek ve vodící liště, aby bylo zajištěno, že není ucpaný. V případě potřeby jej vyčistěte. (Obr. 144) b) Zkontrolujte drážku na okraji vodící lišty, aby bylo zajištěno, že je čistá. V případě potřeby ji vyčistěte. (Obr. 145) c) Zkontrolujte, zda se řetězové kolečko na špičce lišty volně otáčí a zda není mazací otvor v řetězovém kolečku na špičce lišty ucpaný. V případě potřeby kolečko namažte a otvor vyčistěte. (Obr. 146)

1. Pokud mazání řetězu nefunguje po provedení výše uvedených kroků, obraťte se na servisního prodejce.

Kontrola hnacího řetězového kola

Zkontrolujte opotřebení hnacího řetězového kola. V případě potřeby hnací řetězové kolo vyměňte. Vyměňte hnací řetězové kolo při každé výměně řetězu pily. (Obr. 147)

1. Zkontrolujte, zda nejsou na nýtech a článcích praskliny a zda nejsou nýty volné. V případě potřeby proveďte výměnu. (Obr. 148)
2. Zkontrolujte, zda se řetěz pily snadno ohýbá ve spojích článků. Vyměňte řetěz pily, pokud je příliš tuhý.
3. Určete, zda nejsou nýty a články opotřebené tak, že porovnáte řetěz pily s novým řetězem.
4. Vyměňte řetěz pily, pokud je nejdelší část řezacího zubu menší než 4 mm (0,16 palce). Vyměňte také řetěz pily, pokud jsou praskliny na řezacích zubech. (Obr. 149)

1. Zkontrolujte, zda není ucpaný olejový kanálek. V případě potřeby proveďte čištění. (Obr. 144)
2. Zkontrolujte, zda nejsou na hraně vodící lišty otřepy. Odstraňte otřepy pomocí pilníku. (Obr. 150)
3. Vyčistěte drážku ve vodící liště. (Obr. 145)
4. Zkontrolujte, zda není vodící lišta opotřebena. V případě potřeby zapalovací svíčku vyměňte. (Obr. 151)
5. Zkontrolujte, zda není špička lišty drsná nebo příliš opotřebena. (Obr. 152)
6. Zkontrolujte, zda se řetězové kolečko na špici lišty volně otáčí a zda nejsou mazací otvory v řetěovém kolečku na špici lišty ucpané. V případě potřeby kolečko namažte a otvor vyčistěte. (Obr. 146)
7. Denně otáčejte vodicí lištu, aby se prodloužil její životní cyklus. (Obr. 153)

Odstraňování problémů

Uživatelské rozhraní

Obrazovka LED	Možné závady	Možné šešné
Varovná kon-trolka bliká.	Je aktivována brzda štežtu	Uvolněte brzdu štežtu.
	Odchylka teplo-ty.	Nechte výrobek vychladnout.
	Přetižení. Řětěz pily se ne-hýbe.	Uvolněte štež.
	Páčka spínače a vypínač jsou stisknuty sou-časně.	Aktivujte výrobek uvolněnim páčky spínače.
Začneblinkat zelená LED kontrolka.	Nízké napěti baterie.	Nabijte baterii.
Svití varovná kontrolka.	Servis. Oblatte se na servisiho prodezce.

Baterie

LED displej	Możné zámady Możné šešné
Bliká zelená kontrlka LED. Nízké napěti baterie. Nabijte baterii.
Bliká chybová kontrlka LED. Odchylka teploty. Baterii používejte pri teplotě - 10 až 40 °C.
Příliš vysocké napěti. Zkontrolujte, zda napěti elektrické sí- tě odpovídá napěti vyrobku. Viz��o- vý štǐtek na vyrobku.
Vyjměte baterii z nabíječky.
Svití chybová kontrlka LED. Příliš vel ký Rozdīl napěti Článků (1 V). Obrat'te se na servisniho prodejce.

Nabíječka baterií

Stav Możné zámady Możné Žešení
Kontrolka LED dobijeni svítí Červeně.	Trvalá chyba nabiječky bate- rii.	Obratte se na svého prodejce.
Kontrolka LED dobijeniblinka zeleně.	Teplotné odchylka - baterie je pržilíš studné nebo pržilíš hor- ká pro použití nebo nabijeni.	Nechte bateriý vychladnout nebo zahrát. Když má ba- terie správnou teplatu, lze ji znovu použít nebo nabít. Nabiječku bateríý používejte pri okolních teplatáché v rozsahu 5 až 40 °C.
Kontrolka LED dobijeniblinka Červeně.	Vadné baterie. Obratte se na sveho prodejce.

Přeprava, skladování a likvidace

Přeprava a skladování

Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží. Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu, platí i pro třetí strany a dopravce. - Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné národní předpisy. - Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu a zajistěte ji proti pohybu. - Před přepravou nebo uskladněním vyjměte baterii. - Uložte baterii a nabíječku baterií na místo, které je suché a chráněné před vlhkostí a mrazem. - Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu. Baterii skladujte na místě, kde je teplota v rozsahu 5 až 25 °C (41 až 77 °F) a mimo přímé sluneční světlo. Nabíječku baterií skladujte na místě, kde je teplota v rozsahu 5 až 45 °C (41 až 113 °F) a mimo přímé sluneční světlo. Nabíječku baterií používejte pouze při okolních teplotách v rozsahu 5 až 40 °C (41 až 104 °F). - Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50 %.

• Uložte baterii a nabíječku baterií do uzavřené a suché místnosti.
• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly zařízení. Uchovávejte zařízení na místě, které lze uzamknout.
• Před dlouhodobým skladováním výrobku jej vyčistěte a proveďte kompletní údržbu.
• Před přepravou a uskladněním umístěte na výrobek přepravní kryt pro prevenci zranění a poškození. Během přepravy musí být výrobek bezpečně upevněn.

Likvidace baterie, nabíječky baterií a výrobku

Uvedený symbol znamená, že výrobek nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení. To pomůže eliminovat nebezpečí poškození životního prostředí a zdraví osob.

Další informace získáte od místních úřadů, služby zajišťující zpracování domácího odpadu nebo prodejce.

(Obr. 24)

Povšimněte si: Tento symbol je znázorněn na výrobku nebo obalu výrobku.

Technické údaje

Technické údaje

	240i
Motor
Typ BLDC (bezkontaktní) 36V
Funkce
Režim nízké spotřeby SavE
Systém mazání
Typ olejového Čerpadla Automatické
Objem olejové nádrže, ml/cm3	0,2/200
Hmotnost
Hmotnost Řřězové pily bez baterie, vodici lišty, Šřězu pily, s prázdnou nám-rží oleje na mazání Šřězu, kg	3,5
Emise hluku 58
Hladina akustického výkonu, změřená dB(A) 99
Hladina akustického výkonu, zaručená LWA dB (A) 102
Hladiny hluku 59
Hladina akustického tlaku v urovní uší obsluhy, měřena dlne normy EN 62841-1	91
Úrovně vibrací 60
Přední rukojet', m/s2	2,6
Zadní rukojet', m/s2	3,7
Pilový Śřěz / vodicí lišta
Doporučená dělka vodicí lišty, palce/cm 14-16-18/35,6-40,6-45,7
Vyuzitelné dělka Žězu, palce/cm 13-15-17/33,7-37,6-43,1
Typ hnacího Śřězového kola / počet lubù 6
Maximálné rychlost Śřětu (normálné režim), m/s 11,8
Maximálné rychlost Śřětu (režim SavE), m/s 9,4

Příslušenství

Kombinace vodících lišt a řetězů pily

Níže uvedená řezací vybavení jsou schválena pro výrobek.

Vodici lišta Řetěz pily
Typ Délka, palce	Rozteč, palce	Prüměr, mm Max	mální po-	loměr špěčky	Typ Počet vodič	ich clánků
578186652 14	3/8" mini 1,3 7T				Husqvarna S93G (585422852)	52
578186656 16	3/8" mini 1,3 7T				Husqvarna S93G (585422856)	56
597533238 18	3/8" mini 1,3 7T				Husqvarna S93G (585422862)	62

Nástroje na ostření a úhly ostření

K ostření řetězu pily používejte vodítko pilníku Husqvarna. Vodítko pilníku Husqvarna zajistí, že docílíte správných úhlů ostření. Objednací čísla dílů jsou uvedena v tabulce níže.

Pokud si nejste jisti, jak identifikovat typ řetězu pily na výrobku, vyhledejte si informace na webové stránce.

93	5/32 palce / 4 mm	60° 30° 0°			0,65 mm / 0,025 palce	596 63 89-01	596 63 84-01

Schválené baterie

Baterie BLi30 40-B140
Typ Lithium-iontová Lithium-Iontová
Kapacita baterie, Ah 7.8 4
Jmenovité napěti, V	36	36
Hmotnost, lb/kg	4.2/1.9	2,7 / 1,25

Nabíječky baterií schválené pro výrobek

Nabiječka baterić 40-C80
Sítové napěti, V 100-240
Frekvence, Hz 50-60
Výkon, W 72
Vystupné napěti, V DC/ ampéry, A 43/1,6

Prohlášení o shodě

Prohlášení o shodě EU

My, Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], zcela zodpovědně prohlašujeme, že výrobek:

Popis Akumulátorové	retězové pily
Značka Husqvarna
Typ/Model 240i
Identifikace Výrobní Čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/předpis Popis
2006/42/ES „o strojnéch zařizenich“
2014/30/EU „o elektromagnetické kompatibilitě“
2011/65/EU	„o omezení používányí některych nebezpečných látek v elektrických a elektronických zařize-nich“
2000/14/ES „týkajici se emisi hluku do okolního prostředí“

Byly uplatněny následující normy: EN 62841-1:2015, EN 62841-4-1:2020, EN IEC 63000:2018, EN 55014-1:2021; EN 55014-2:2021.

Oznámený subjekt: Společnost TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, provedla typovou zkoušku podle směrnice ES pro strojní zařízení (2006/42/ES), čl. 12, odst. 3b. Certifikát má číslo: BM 50558450 0001.

Dodaná řetězová pila je shodná se vzorkem, který prošel typovou zkouškou ES.

Informace o emisích hluku najdete v části Technické údaje na strani 399.

Huskvarna, 2022-07-31

Claes Losdal, manažer výzkumu a vývoje, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Obsah

Úvod. 403

Bezpečnost 404

Montáž 411

Provoz. 412

Údržba. 418

Řešení problémů. 422

Přeprava, skladování a likvidace. 423

Technické údaje. 424

Příslušenství 425

Prohlášení o shodě 427

Úvod

Plánované použití

Tato řetězová pila pro lesní služby je určena pro práci v lese, například těžbu, odvětvování a řezání.

Neustále pracujeme na tom, abychom zajistili vyšší bezpečnost a efektivitu během provozu. Pokud potřebujete další informace, obraťte se na servisního prodejce.

Přehled výrobku

(Obr. 1) 1. Přední chránič ruky 2. Přední rukojeť 3. Uživatelské rozhraní 4. Startovací/vypínací tlačítko 5. Výstražný indikátor a indikátor baterie 6. Tlačítko SavE 7. Zadní rukojeť s ochranným krytem pravé ruky 8. Typový výstražný štítek 9. Opláštění 10. Nádrž na olej na mazání řetězu 11. Přepravní kryt 12. Blokování páčky vypínače 13. Spoušť 14. Kryt hnacího kolečka s gombíkem lišty 15. Napínač řetězu 16. Zachytávač řetězu 17. Opěrka řezání 18. Ozubené kolečko lišty 19. Řetěz pily 20. Vodicí lišta 21. Indikátor stavu nabití 22. Spojka 23. Nabíječka baterie 24. Výstražný indikátor 25. Tlačítko, stav baterie 26. Stav baterie 27. Tlačítko uvolnění baterie 28. Baterie 29. Návod k obsluze 30. Kombinovaný klíč 31. Gombík lišty

1. Kryt hnacího kolečka se šroubem lišty

Symboly na výrobku

(dopředu). Brzda řetězu, deaktivovaná (dozadu).

(Obr. 22) Směr chodu řetězu.

(Obr. 23) Výkonový štítok zobrazuje

(Obr. 19) Nabíjačku batérie používajte a skladujte len v interiéri.

(Obr. 20) Dvojitá izolácia.

Výrobca

Husqvarna AB

Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: [phone]

Bezpečnostné definície

údaje tohto elektrického náradia.

Nedodržanie všetkých nižšie uvedených pokynov môže spôsobiť zásah elektrickým prúdom, požiar alebo ťažké zranenia.

Uchovajte si všetky upozornenia a pokyny pre budúce použitie. Výraz „elektrické náradie“ v upozorneniach označuje elektrické náradie napájané z elektrickej siete (s káblom) alebo napájané z batérie (bez kábla).

Bezpečnosť na pracovisku

Elektrická bezpečnosť

• Buďte pozorní, sledujte, čo robíte, a pri používaní elektrického náradia postupujte rozumne. Nepoužívajte elektrické náradie, keď ste unavení

Používanie a starostlivosť o elektrické náradie

Používanie náradia napájaného akumulátorom a starostlivosť oň

Všeobecné bezpečnostní pokyny

VÝSTRAHA: Než začnete produkt používat, přečtěte si následující výstrahy.

Bezpečnostní pokyny pro provoz

(Obr. 28) - Výrobek držte jednou rukou. Tento výrobek nelze bezpečně ovládat jednou rukou. Výrobek nepoužívejte nad výškou ramen a nepokoušejte se řezat špičkou vodicí lišty.

(Obr. 29)

Funkce uživatelského rozhraní

Uživatelské rozhraní obsahuje tlačítko start/stop, tlačítko SavE, indikátor stavu baterie a výstražný indikátor. Pokud se zapne brzda řetězu nebo nastane riziko přetížení, bliká výstražný indikátor. Ochrana proti přetížení dočasně zastaví výrobek, přičemž výrobek nemůžete používat, dokud jeho teplota neklesne. Pokud výstražný indikátor trvale svítí, obraťte se na servisní středisko.

(Obr. 33)

Bližší informace o uživatelském rozhraní najdete v části Přehled výrobku na straně 403.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Než začnete

s údržbou výrobku, přečtěte si následující výstrahy.

• Dodržujte správné nastavení měrky hloubky. Postupujte podle pokynů a používejte doporučenou měrku hloubky. Příliš velké nastavení měrky hloubky zvyšuje riziko zpětného nárazu.

(Obr. 47)

• Zkontrolujte, zda je řetěz pily správně napnutý. Pokud řetěz pily není utažený vůči vodicí liště, řetěz pily může vypadnout z vodicí lišty. Nesprávné napnutí řetězu zvyšuje opotřebení vodicí lišty, řetězu pily a hnacího kolečka. Podívejte se na část Příslušenství na straně 425.

(Obr. 48)

Montáž vodiacej lišty a reťaze píly (s listovým otočným gombíkom)

VÝSTRAHA: Pred rozoberaním

Montáž vodiacej lišty a reťaze píly (s lištovou skrutkou)

Montáž nabíjačky akumulátora na stenu

VAROVANIE: Na montáž nabíjačky akumulátora na stenu nepoužívajte elektrický skrutkovač. Elektrický skrutkovač môže spôsobiť poškodenie nabíjačky batérií.

1. Namontujte nabíjačku batérie na stenu pomocou 2 skrutiek (A). V prípade potreby použite hmoždinky (B). (Obr. 54)
2. Namontujte 2 závitové uzávery (C).
3. Napájací kábel (D) pripojte do nabíjačky batérií a do uzemnenej zásuvky.

Prevádzka

Úvod

Kontrola funkcií pred používaním výrobku

1. Skontrolujte, či brzda reťaze správne funguje a či nie je poškodená.
2. Skontrolujte, či nie je poškodený zadný ochranný kryt pravej ruky (A).
3. Skontrolujte, či páka vypínača a poistka páky vypínača (C) správne fungujú a či nie sú poškodené.
4. Skontrolujte správne fungovanie klávesnice (C).
5. Uistite sa, že sa na rukovätiach nenachádza žiadny olej.
6. Skontrolujte, či sú všetky časti správne pripevnené, či nie sú poškodené a či sú kompletné.
7. Skontrolujte, či je zachytávač reťaze správne pripevnený.
8. Skontrolujte napnutie reťaze.
9. Nabite batériu a skontrolujte, či je správne pripevnená k výrobku.
10. Skontrolujte, či sa reťaz píly zastaví, keď uvoľníte páčku vypínača. (Obr. 55)

• Zapnem brzdu reťaze rukou vždy v prípade spätného nárazu?

Nie. Je potrebné vyvinúť určitú silu a zatlačiť predný chránič ruky dopredu. Ak nevyviniete potrebnú silu, brzda reťaze sa nezapne. Rukoväte výrobku musíte pri práci pevne držať obidvoma rukami. Ak dôjde k spätnému nárazu, brzda reťaze nezastaví reťaz píly skôr, než dôjde ku kontaktu s vami. Existujú určité polohy, v ktorých sa rukou nemôžete dotknúť predného chrániča ruky a zapnúť brzdu reťaze.

• Aktivuje sa brzda reťaze vždy automaticky zotrvačnosťou v prípade spätného nárazu?

Nie. Brzda reťaze musí v prvom rade správne fungovať. V časti Údržba a kontroly bezpečnostných zariadení výrobku na strane 419 nájdete pokyny o tom, ako skontrolovať brzdu reťaze. Odporúčame vám tento postup vykonať pred každým používaním výrobku. Po druhé, spätný náraz musí byť silný, aby sa brzda reťaze aktivovala. Ak je brzda reťaze príliš citlivá, môže sa aktivovať počas používania v náročných podmienkach.

Zabráni brzda reťaze zraneniu vždy v prípade spätného nárazu?

Nie. Brzda reťaze musí správne fungovať, aby poskytovala ochranu. Brzda reťaze sa musí aktivovať taktiež pri spätnom náraze, aby zastavila reťaz píly. Ak ste v blízkosti vodiacej lišty, je možné, že brzda reťaze nebude mať dostatok času na zastavenie reťaze skôr, než vás zasiahne.

VÝSTRAHA: Jen vy sami a správná pracovní technika mohou zabránit zpětným nárazům.

Zapnutí výrobku

1. Proveďte kontrolu páčky vypínače a pojistky páčky vypínače. Viz část Kontrola pojistky páčky vypínače na straně 419.
2. Aktivujte brzdu řetězu. (Obr. 61)
3. Vložte baterii do držáku baterie. (Obr. 62)

Řez tahem a řez tlakem

Pomocí výrobku můžete řezat dřevo ve 2 různých polohách.

Při pilení nabíhajícím řetězem se piluje spodní hranou vodící lišty. Řetěz pily prochází při pilení skrz strom. V této poloze máte lepší kontrolu nad výrobkem a polohou zóny zpětného nárazu. (Obr. 67) Při pilení odbíhajícím řetězem se piluje horní hranou vodící lišty. Řetěz pily tlačí výrobek směrem k obsluhujícímu pracovníkovi. (Obr. 68)

VÝSTRAHA: Pokud se řetěz pily zachytí v kmeni, výrobek se může odrazit proti vám. Výrobek držte pevně a ujistěte se, že zóna zpětného nárazu vodící lišty se nedotkne stromu a nezpůsobí zpětný náraz.

(Obr. 69)

VÝSTRAHA: Při pilení používejte plný výkon a po každém řezu snižujte rychlost na volnoběžné otáčky.

VAROVÁNÍ: Nenechávejte motor příliš dlouho v chodu bez zatížení. Mohlo by to vést k poškození motoru.

1. Položte kmen na kozu na pilení dřeva nebo rozpěry. (Obr. 70)

Poznámka: Při hrubých větvích použijte techniku pilení. Viz část Používání techniky pilení na straně 415.

VÝSTRAHA: Při použití techniky odvětvování hrozí vysoké riziko nehody. Pokyny, jak zabránit zpětnému nárazu, jsou uvedeny v části Informace o zpětném nárazu na straně 413.

Používání techniky k řezání stromu

VÝSTRAHA: Řezání stromu si

Zachovejte bezpečnou vzdálenost

Ádržba Pred	použitím	Týždenne	Mesačne
Vycistite vonkajšie Časti výrobku. X
Skontrolujte, Či páčka vypínača a zaistenie páčky vypínača funguju správné z bezpečnostného hladiska.	X
Ocistite brzdu ret'aze a skontrolujte, Či funguje bezpečne. Skontrolujte, Či zachy-távač ret'aze nie je poškodený. V pripline potreby ho vyměnte.	X
Vodiacu lištu otáčajte, aby sa opotrebúvala rovnomerne. Skontrolujte, Či mazaci otvor vo vodiacej lište nie je upchatý. Vycistite drážku vodiacej lišty.	X
Skontrolujte, Či sa na rezacom nastroji a na kryte rezacieho nastroja nenachá-dzajú prasklyná Či rezác nastroj a kryt nie su poškodené. Vyměnte rezác nastroj alebo kryt rezacieho nastroja, ak sa na nich nachádzajú prasklyné alebo ak boli vystavené nárazu.	X
Zaistite, aby do vodiacej lišty a na ret'az píly prúdilo dostatočné množstvo oleja. X
Kontrolujte ret'az píly. Zamerajte sa na prasklyná presveděte sa, Či ret'az píly nie je stuhnutá ani nadmerne opotrebovaná. V pripline potreby vyměnte.	X
Naostrite ret'az píly. Skontrolujte jej naplutie a stav. Skontrolujte opotrebovanie hnacieho kolieska a v pripline potreby ho vyměnte.	X
Vycistite nasávanie vzduchu do výrobku. X
Skontrolujte, Či su matice a skrutky dotiahnuté. X
Skontrolujte, Či klávesnica funguje správné a nie je poškodená. X
Pilnikom odstránty věsetky ostriny z hrán vodiacej lišty. X
Skontrolujte prepojenia medzi batériou a výrobkom. Skontrolujte aj prepojenie medzi batériou a nabijačkou batérié.			X
Vyprázdnite a vycistite nádrž na olej. X
Údržba Pred	použitím	Týždenne	Mesačne
Jemne fúkajte cez pílu a chladiace otvory batérié stlačený vzduch. X

Údržba a kontroly bezpečnostních zařízení výrobku

Kontrola předního chrániče ruky

Pravidelně kontrolujte přední chránič ruky a aktivaci brzdy setrvačnou silou.

Kontrola pojistky páčky vypínače

1. Zkontrolujte, zda se páčka vypínače a pojistka páčky vypínače pohybují volně a zda vratné pružiny fungují správně. (Obr. 110)
2. Pojistku páčky vypínače posuňte dopředu (A) a dolů (B). Páčku vypínače podržte proti rukojeti a ujistěte se, že se po uvolnění vrátí do výchozí polohy. (Obr. 111)
3. Ujistěte se, že páčka vypínače je zablokovaná v nečinné poloze, když je pojistka páčky vypínače uvolněná. (Obr. 112)
4. Spusťte výrobek a přidejte na plný výkon.
5. Uvolněte páčku vypínače a zkontrolujte, zda se řetěz pily zastaví a zůstane stát.

Kontrola funkcí uživatelského rozhraní

1. Zapněte výrobek. Viz část Zapnutí výrobku na straně 414.
2. Stiskněte a držte startovací/vypínací tlačítko.
3. Zkontrolujte, že se výrobek zastavil a že zelený indikátor LED zhasne. (Obr. 64)

Kontrola baterie a držáku baterie

1. Vyčistěte baterii a držák baterie pomocí jemné kefky.
2. Vyčistěte chladicí otvory a konektory baterie. (Obr. 114)
3. Zkontrolujte, zda na baterii nejsou praskliny nebo jiné poškození.

Kontrola nabíječky baterie

1. Ujistěte se, že není poškozená nabíječka baterie ani napájecí kabel. Zkontrolujte praskliny a jiné poškození. (Obr. 115)

• Šířka vodicího článku (mm/palce).

(Obr. 123)

Poznámka: Informace o ostření řetězu pily najdete v části Příslušenství na straně 425.

Ostření řezacích zubů

1. Na ostření řezacích zubů používejte okrouhlý pilník a brusnou měrku. (Obr. 129)

Doporučujeme, abyste při měření hloubky řezu používali naši měrku hloubky omezovacích zubů, aby se zajistila správná hloubka řezu a správný úhel na vodicí ploše.

(Obr. 132)

1. Na nastavení měrky hloubky použijte plochý pilník a měrku hloubky omezovacích zubů. Při měření hloubky řezu používejte pouze měrku hloubky omezovacích zubů Husqvarna, aby se zajistila správná hloubka řezu a správný úhel na vodicí ploše.
2. Mierku hĺbky obmedzovacích zubov priložte na reťaz píly.

Čím viac reťaz píly používate, tým viac sa predlžuje. Preto je dôležité reťaz píly pravidelne nastavovať.

Napnutie reťaze píly kontrolujte pri každom dopĺňaní oleja na mazanie reťaze.

Poznámka: Nová reťaz píly má dobu zábehu, počas ktorej musíte častejšie kontrolovať napnutie reťaze.

1. Vyklepte ovládací gombík, kým sa neotvorí. (Obr. 134)
2. Otočením gombíka proti smeru hodinových ručičiek uvoľnite kryt hnacieho kolieska. (Obr. 135)
3. Otáčaním kolieska napínača reťaze nastavte napnutie reťaze. Reťaz píly musí byť utiahnutá voči vodiacej lište. (Obr. 136)

Poznámka: Otáčaním kolieska smerom nadol (+) dosiahnete väčšie napnutie a otáčaním smerom nahor (-) napnutie znížite. Reťaz píly je napnutá správne, keď sa dá rukou ľahko otáčať, no je utiahnutá voči vodiacej lište.

1. Otočením gombíka v smere hodinových ručičiek utiahnite gombík lišty. (Obr. 137)
2. Sklopte gombík a zaistite napnutie. (Obr. 138)

Nastavenie napnutia reťaze píly (skrutkou lišty)

1. Uvoľnite maticu lišty, ktorá upevňuje kryt hnacieho kolieska. Použite kombinovaný kľúč. (Obr. 139)
2. Nadvihnite prednú časť vodiacej lišty a otočte skrutku na napínanie reťaze. Použite kombinovaný kľúč.
3. Napnite reťaz píly, aby bola utiahnutá voči vodiacej lište. (Obr. 140)
4. Kombinovaným kľúčom uťahujte maticu lišty a súčasne dvíhajte prednú časť vodiacej lišty. (Obr. 141)
5. Skontrolujte, či môžete rukou voľne otáčať reťaz píly a či reťaz na vodiacej lište neprevisá. (Obr. 142)

Používateľské rozhranie

Displej LED Możné poruchy Możné riešenie
Výstražný indi-kátor bliká.	Brzda ret'aze je zatiahnutá.	Deaktivujte brzdu ret'aze.
	Teplotné od-chyíka.	Nechajte vyrobok vychladnút'.
	Pret'aženie. Ret'az píly je zaseknutá.	Uvoínite ret'az píly.
	Páčka vypína-ča a šartovacie/vypínacie tlácidlo su stla-čené súchasne.	Uvoínite páčku vypínača a aktivujte vyrobok.
Začneblink' zelená LED dióda.	Nízke napätie batérié.	Nabite batériu.
Výstražný indi-kátor svieti.	Servis. Oblátte sa na servisného predajcu.

Batéria

Stav	Možné poruchy Možný postup
Indikátor LED nabíjania svieti načerveno.	Trvalá chyba nabíjáčky baté- rii.	Obrátte sa na predajcu.
Indikátor LED nabíjania bliká nazeleno.	Odchýlka teploty, batéria je priliš studená alebo priliš ho- rúca na použitie alebo nabíjanie.	Nechajte batériu vychladnú't' alebo zahriat'. Ked'ma batéria správnu teplotu, možete ju znova použit' na nabijanie. Nabíjáčku batérii používajte v rozmedzi teploty okolitého prostredia od 5 °C (41 °F) do 40 °C (104 °F).
Indikátor LED nabíjania bliká načerveno.	Chybný akumulátor Obrátte sa	na predajcu

Preprava, skladovanie a likvidácia

Likvidácia batérií, nabíjačiek batérií a výrobku

	240i
Motor
Typ BLDC (bezkontaktny) 36V
Funkcie
Nízkoenergetický režim SavE
Mazaci systém
Typ olejového Čerpadla Automaticke
Objem nádrže na olej, m/cm3	0,2/200
Hmotnost'
Ret'azová pila bez batérié, vodiaca lišta, re'taz pily a prázdna nádrž na olej na mazanie re'taze, kg	3,5
Emisie hluku 62
Nameraná úroveř hlučnosti dB(A) 99
Zaručená LWA úroveř hlučnosti dB(A) 102
Úrovne hlučnosti 63
Hladina akustického tlaku pri uchu použivateřa meraná podlá normy EN 62841-1	91
Úrovne vibrácij 64
Predná rukovát' m/s2	2,6
Zadné rukovát' m/s2	3,7
Ret'az píly/vodiaca lišta
Odporučané dlžky lišty, palce/cm 14 - 16 - 18 / 35,6 - 40,6 - 45,7
Použitelné rezná dlžka, palce/cm 13 - 15 - 17 / 33,7 - 37,6 - 43,1
Typ hnacieho kolieska/počet zubov 6
Maximálna rychlost' ret'aze / (normálny režim), m/s 11,8
Maximálna rychlost' ret'aze / (režim SavE), m/s 9,4

Príslušenstvo

Kombinácie vodiacej lišty a reťaze píly

Nižšie uvedené rezacie príslušenstvo je schválené pre tento výrobok.

Vodiaca lišta Ret'az pily
Typ Dížka, palce	Delenie, palce	Sírna drážky,	mm	Max. polomer špičky	Typ Počet vodia-	cich clánkov
578186652 14	3/8" mini 1,3 7T				Husqvarna S93G (585422852)	52
578186656 16	3/8" mini 1,3 7T				Husqvarna S93G (585422856)	56
597533238 18	3/8" mini 1,3 7T				Husqvarna S93G (585422862)	62

Zariadenie a uhly brúsenia

Na ostrenie reťaze píly používajte brúsnu mierku Husqvarna. Brúsna mierka Husqvarna zabezpečí dosiahnutie správnych uhlov brúsenia. Katalógové čísla sú uvedené v tabuľke nižšie.

Ak si nie ste istí, ako identifikovať typ reťaze píly na vašom výrobku, viac informácií nájdete na webovej lokalite.

93	5/32 palca/ 4,0 mm	60° 30'	0°		0,025 palca/ 0,65 mm	596 63 89-01	596 63 84-01

Schválené batérie

Batária BLi30 40-B140
Typ Lítium-iónová Lítium-iónová
Kapacita batérie, Ah 7.8 4,0
Menovité napäätie, V 36 36
Hmotnost', kg (lb) 4.2/1.9 2,7/1,25

Schválené nabíjačky batérií pre výrobok

Nabíjǎcka batérié	40-C80
Siet'ové napătie, V 100 – 240
Frekvencia, Hz 50 – 60
Výkon, W 72
Vystupné napătie, V d.c./ Ampérov, A 43/1,6

Vyhlásenie o zhode

Švédsko, tel.: [phone], s plnou zodpovednosťou

Popis Bezšnúrové ret'azové píly

Značka Husqvarna

Typ/model 240i

Identifikácia Vyrobné Čísla od roku 2022 a nověsie

plně splňuje následující směrnice a nařízení EU:

Technické údaje na straně 424.

Huskvarna, 2022-07-31

Claes Losdal, manažer pro vývoj a výzkum, Husqvarna

AB

Odpovědný za technickou dokumentaci

OBSAH

Úvod. 428

Bezpečnost. 429

Montáž 437

Určení 438

Kontrola. 444

Odstraňte všechny větve od výšky ramen směrem dolů.
