KÄYTTÖOHJE 240i HUSQVARNA

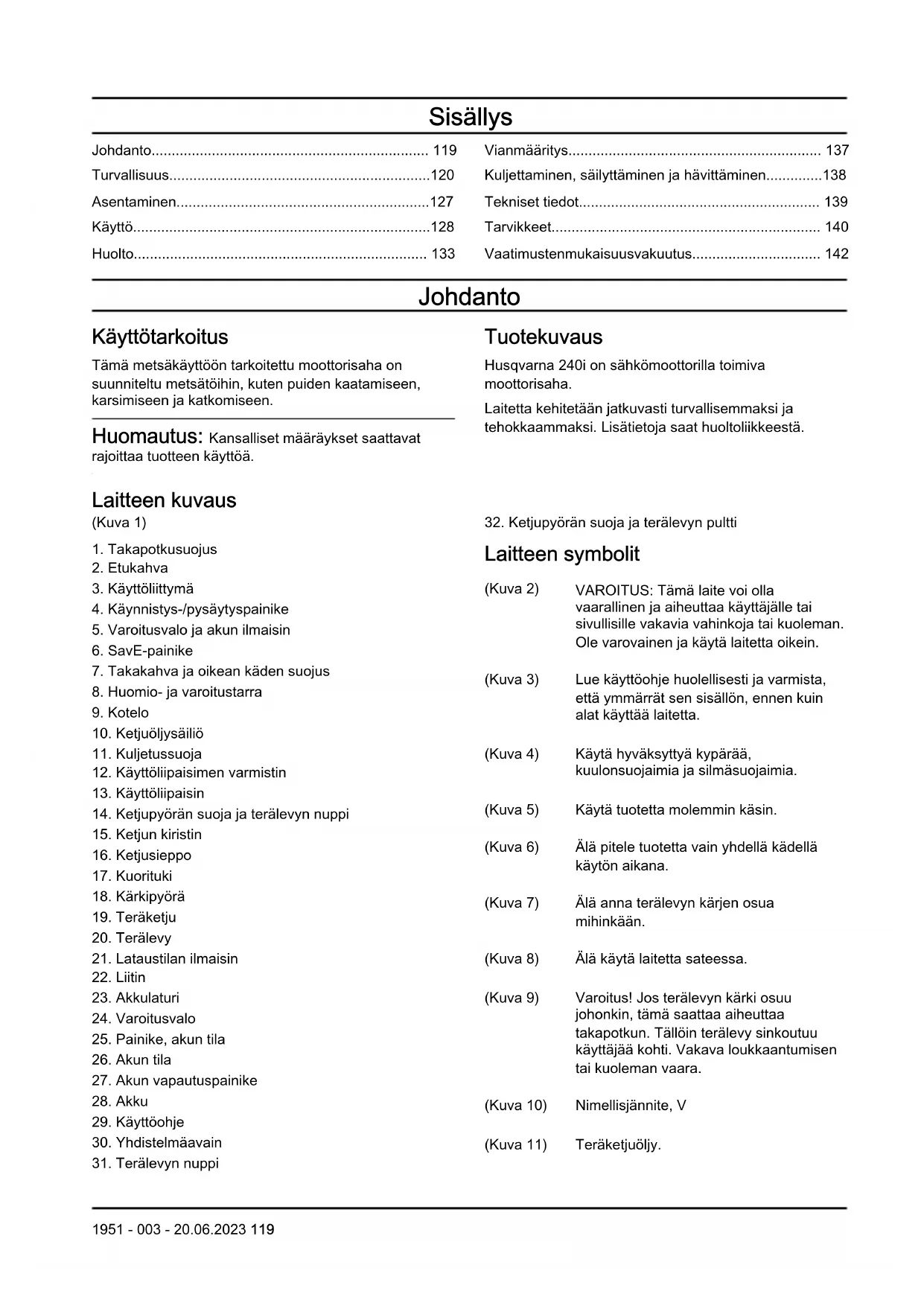

• Huskvarna, 2022-07-31 Claes Losdal, FoU-leder, Husqvarna AB Ansvarlig for teknisk dokumentasjon 118 1951 - 003 - 20.06.2023Sisällys Johdanto p. 119
• Turvallisuus p. 120
• Asentaminen p. 127
• Käyttö p. 128
• Huolto p. 133
• Vianmääritys p. 137
• Kuljettaminen, säilyttäminen ja hävittäminen p. 138
• Tekniset tiedot p. 139
• Tarvikkeet p. 140
• Vaatimustenmukaisuusvakuutus Johdanto Käyttötarkoitus Tämä metsäkäyttöön tarkoitettu moottorisaha on suunniteltu metsätöihin, kuten puiden kaatamiseen, karsimiseen ja katkomiseen. Huomautus: Kansalliset määräykset saattavat rajoittaa tuotteen käyttöä. Tuotekuvaus Husqvarna 240i on sähkömoottorilla toimiva moottorisaha. Laitetta kehitetään jatkuvasti turvallisemmaksi ja tehokkaammaksi. Lisätietoja saat huoltoliikkeestä. Laitteen kuvaus (Kuva 1) p. 142

4. Käynnistys-/pysäytyspainike

5. Varoitusvalo ja akun ilmaisin

7. Takakahva ja oikean käden suojus

8. Huomio- ja varoitustarra

12. Käyttöliipaisimen varmistin

14. Ketjupyörän suoja ja terälevyn nuppi

21. Lataustilan ilmaisin

27. Akun vapautuspainike

32. Ketjupyörän suoja ja terälevyn pultti

Laitteen symbolit (Kuva 2) VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä laitetta oikein. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. (Kuva 4) Käytä hyväksyttyä kypärää, kuulonsuojaimia ja silmäsuojaimia. (Kuva 5) Käytä tuotetta molemmin käsin. (Kuva 6) Älä pitele tuotetta vain yhdellä kädellä käytön aikana. (Kuva 7) Älä anna terälevyn kärjen osua mihinkään. (Kuva 8) Älä käytä laitetta sateessa. (Kuva 9) Varoitus! Jos terälevyn kärki osuu johonkin, tämä saattaa aiheuttaa takapotkun. Tällöin terälevy sinkoutuu käyttäjää kohti. Vakava loukkaantumisen tai kuoleman vaara. (Kuva 10) Nimellisjännite, V (Kuva 11) Teräketjuöljy. 1951 - 003 - 20.06.2023 119(Kuva 12) Teräketjun pyörimissuunta ja terälevyn enimmäispituus. (Kuva 13) Tasavirta. (Kuva 21) Ketjujarru, kytketty (eteen- päin). Ketjujarru, vapautet- tu (taaksepäin). (Kuva 22) Ketjun pyörimissuunta. (Kuva 23) Sarjanumero näkyy tyyppi- kilvessä. yyyy on valmis- tusvuosi ja ww valmistus- viikko. Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Akun ja/tai akkulaturin symbolit (Kuva 24) Vie tämä laite asianmukaiseen sähkö- ja elektroniikkalaittei- den keräyspisteeseen. (Vain Eurooppa) (Kuva 14) Ympäristömerkintä. Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Kuva 15) Tuote täyttää sovellettavien EU- direktiivien vaatimukset. (Kuva 16) Tuote täyttää sovellettavien UK- direktiivien vaatimukset. (Kuva 17) Melupäästöt ympäristöön -tarra Euroopan parlamentin ja neuvoston direktiivin 2000/14/EY, Yhdistyneen kuningaskunnan direktiivien ja säädösten ja Uuden Etelä-Walesin lainsäädännön Protection of the Environment Operations (Noise Control) Regulation 2017 -asetuksen mukaisesti. Laitteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla 139 ja arvokilvessä. (Kuva 18) Vikaturvallinen muuntaja. (Kuva 19) Käytä ja säilytä akkulaturia ainoastaan sisätiloissa. (Kuva 20) Kaksoiseristys. Valmistaja Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset sähkötyökaluja koskevat varoitukset VAROITUS: Lue kaikki tämän sähkötyökalun mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

• Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa termillä ”sähkötyökalu” 120 1951 - 003 - 20.06.2023tarkoitetaan verkkosähköllä toimivaa (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua. Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet ovat alttiita onnettomuuksille.

• Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, esimerkiksi herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai kaasut.

• Pidä lapset ja sivulliset poissa, kun käytät sähkötyökalua. Häiriöt voivat saada sinut menettämään työkalun hallinnan. Sähköturvallisuus

• Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän keho on maadoitettu.

• Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun päässyt vesi lisää sähköiskun riskiä.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vialliset tai solmussa olevat johdot lisäävät sähköiskuvaaraa.

• Kun käytät sähkötyökalua ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskuvaaraa.

• Mikäli sähkötyökalun käyttämistä kosteassa ei voida välttää, käytä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai alkoholin, huumeiden tai lääkityksen vaikutuksen alaisena. Hetken epähuomio sähkötyökaluja käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Käytä henkilökohtaisia suojavarusteita. Pidä aina silmäsuojia. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulosuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.

• Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä, työkaluun tarttumista tai sen kantamista. Sähkötyökalujen kantaminen sormi katkaisijalla tai niiden kytkeminen sähköverkkoon tai akkuun katkaisimen ollessa päällä altistaa onnettomuuksille.

• Irrota mahdolliset säätöavaimet ennen virran kytkemistä sähkötyökaluun. Sähkötyökalun pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.

• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.

• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos käytettävissä on kytkentämahdollisuus pölynpoistojärjestelmälle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.

• Vaikka olisit käyttänyt työkaluja usein ja tuntisit ne hyvin, muista aina ottaa huomioon työkalun turvamääräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa. Sähkötyökalujen käyttö ja huolto

• Älä pakota sähkötyökalua. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Oikea sähkötyökalu tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

• Älä käytä sähkötyökalua, jos virtaa ei voi kytkeä ja katkaista virtakatkaisimella. Mikä tahansa sähkötyökalu, jota ei voi hallita katkaisimella, on vaarallinen, ja se pitää korjata.

• Irrota pistoke pistorasiasta ja/tai akku sähkötyökalusta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit sähkötyökalun. Sellaiset varotoimet vähentävät riskiä, että sähkötyökalu käynnistetään vahingossa.

• Varastoi käyttämättömät sähkötyökalut pois lasten ulottuvilta, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

• Huolla sähkötyökaluja ja lisävarusteita. Tarkista, etteivät liikkuvat osat ole väärin suunnattuja tai tarttuvia, ettei mikään osa ole murtunut sekä kaikki muut tekijät, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

• Käytä sähkötyökalua, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Sähkötyökalun käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen. 1951 - 003 - 20.06.2023 121• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Liukkaat kahvat ja tarttumapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa. Akkukäyttöisten työkalujen käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa toisen akuston lataamiseen käytettynä tulipalon vaaran.

• Liitä työkaluihin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.

• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos laitteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.

• Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Laitteen altistuminen tulelle tai yli 130°C:n lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila- alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä. Huolto

• Anna sähkötyökalun korjaaminen pätevän korjaajan tehtäväksi, joka käyttää vain täysin samanlaisia vaihto-osia. Tämä varmistaa, että sähkötyökalu säilyy turvallisena käyttää.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat. Moottorisahan yleiset turvallisuusvaroitukset

• Pidä kaikki ruumiinosat poissa teräketjun luota, kun moottorisaha on käynnissä. Ennen kuin käynnistät moottorisahan, varmista, ettei teräketju osu mihinkään. Hetken huolimattomuus moottorisahaa käytettäessä voi aiheuttaa vaatteiden tai kehon osien tarttumisen teräketjuun.

Pidä moottorisaha aina tukevassa otteessa oikea käsi takakahvassa ja vasen käsi etukahvassa. Moottorisahan pitäminen kädet päinvastaisessa asennossa lisää henkilövahingon riskiä, joten sitä ei pidä tehdä koskaan.

• Pitele moottorisahaa vain eristetystä tarttumapinnasta, koska teräketju voi osua piilotettuihin johtoihin. Jos teräketju osuu jännitteiseen johtoon, moottorisahan paljaat metalliosat tulevat jännitteisiksi ja käyttäjä voi saada niistä sähköiskun.

• Käytä suojalaseja. Lisäsuojausta korville, päälle, käsille ja jaloille suositellaan. Asianmukainen suojavarustus pienentää lentävistä roskista tai teräketjun tahattomasta koskettamisesta aiheutuvien henkilövahinkojen riskiä.

• Älä käytä sahaa puussa, tikkailla, katolla tai epävakaalla alustalla. Tällainen sahan käyttö voi aiheuttaa vakavan henkilövahingon.

• Pidä aina kunnollinen jalansija ja käytä moottorisahaa vain seistessäsi kiinteällä, turvallisella ja tasaisella pinnalla. Liukkaat tai epätasaiset pinnat voivat aiheuttaa tasapainon tai moottorisahan hallinnan menettämisen.

• Varo takaisinkimmahdusta, kun sahaat jännityksessä olevaa oksaa. Kun puun kuitujen jännitys vapautuu, jännittynyt oksa voi osua käyttäjään ja/tai heittää moottorisahaa hallitsemattomasti.

• Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohut materiaali voi tarttua teräketjuun ja lyödä sinua kohti tai vetää sinut pois tasapainosta.

• Kanna moottorisahaa etukahvasta virta katkaistuna ja poispäin kehostasi. Kun kuljetat moottorisahaa tai viet sen varastoon, käytä aina terälevyn suojusta. Moottorisahan asianmukainen käsittely pienentää tahattoman, pyörivään teräketjuun kosketuksen riskiä.

• Noudata voitelua, ketjun kiristystä sekä terälevyn ja -ketjun vaihtoa koskevia ohjeita. Virheellisesti kiristetty tai voideltu teräketju voi joko katketa tai kasvattaa takapotkun riskiä.

• Sahaa vain puuta. Älä käytä moottorisahaa muihin kuin asianmukaisiin tarkoituksiin. Älä sahaa esimerkiksi metallia, muovia, kiveä tai muita kuin puisia rakennusmateriaaleja. Moottorisahan käyttö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vaaratilanteen.

• Älä yritä kaataa puuta, ennen kuin ymmärrät siihen liittyvät riskit ja tiedät, miten ne vältetään. Puun kaatamisesta voi aiheutua vakavia vammoja käyttäjälle tai sivullisille.

• Noudata kaikkia ohjeita, kun irrotat juuttunutta ainesta tai varastoit tai huollat moottorisahaa. Varmista, että kytkin on OFF-asennossa ja akku irrotettu. Moottorisahan käynnistäminen vahingossa juuttunutta ainesta irrottaessa tai laitetta huoltaessa voi johtaa vakavaan henkilövahinkoon.

Jos olet saanut koulutusta erityisistä sahaus- ja työskentelytekniikoista, ja sinulla on asianmukaiset turvavarusteet (nostokori, köydet, turvavaljaat), tästä turvasäädöstä voidaan poiketa. 122 1951 - 003 - 20.06.2023• Älä käytä moottorisahaa puussa, jollet ole saanut siihen erityiskoulutusta. Moottorisahan käyttö puussa ilman asianmukaista koulutusta voi lisätä vakavien henkilövahinkojen riskiä. Takapotkun syyt ja keinot sen estämiseen Terälevyn kärjen osuminen esineeseen tai puun sulkeutuminen ja teräketjun sahausuraan puristuksiin jääminen voi aiheuttaa takapotkun. Joissakin tilanteissa kärjen osuminen voi aiheuttaa äkillisen vastareaktion, jolloin terälevy sinkoutuu ylöspäin ja kohti käyttäjää. Jos moottorisahan terälevyn yläosa jää puristuksiin, terälevy voi työntyä nopeasti taakse kohti käyttäjää. Kumpi tahansa näistä reaktioista voi aiheuttaa sahan hallinnan menettämisen, minkä seurauksena voi olla vakava loukkaantuminen. Älä luota yksinomaan sahaan asennettuihin turvalaitteisiin. Moottorisahan käyttäjän tulee suorittaa useita toimenpiteitä, joilla pyritään estämään tapaturmat tai loukkaantumiset sahaustöiden yhteydessä. Takapotku johtuu moottorisahan virheellisestä käytöstä ja/tai virheellisistä toimintatavoista tai olosuhteista, ja se voidaan välttää alla kuvatuilla asianmukaisilla varotoimilla:

• Säilytä pitävä ote sahasta siten, että peukalot ja etusormet ympäröivät moottorisahan kahvat ja molemmat kädet ovat sahan päällä, ja pidä kehosi ja käsivartesi asennossa, jossa pystyt vastaanottamaan takapotkuvoimat. Käyttäjä voi hallita takapotkuvoimat, jos ryhtyy asianmukaisiin varotoimiin. Älä päästä irti moottorisahasta.

• Älä kurkota liian kauas, äläkä koskaan sahaa olkapäätason yläpuolelta. Tämä auttaa estämään tahatonta kärkikosketusta ja mahdollistaa paremman moottorisahan hallinnan odottamattomissa tilanteissa.

• Käytä ainoastaan valmistajan määrittämiä varaterälevyjä ja -ketjuja. Väärien varaterälevyjen ja -teräketjujen käytöstä voi seurata teräketjun katkeaminen ja/tai takapotku.

• Noudata valmistajan ohjeita teräketjun viilaukseen ja kunnossapitoon. Syvyyden säädön korkeuden laskeminen voi lisätä takapotkua. SÄILYTÄ NÄMÄ OHJEET TALLESSA. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Tämä laite on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

• Älä tee laitteeseen muutoksia, joita valmistaja ei ole hyväksynyt. Älä koskaan käytä laitetta, johon joku toinen on tehnyt muutoksia. Käytä aina alkuperäisiä lisävarusteita. Muut kuin valmistajan hyväksymät muutokset laitteeseen voivat aiheuttaa vakavia vahinkoja tai kuoleman käyttäjälle tai sivullisille.

• Teräketjuöljyhuurujen ja sahanpurun pitkäaikainen hengittäminen voi aiheuttaa terveysongelmia.

• Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Jotta vakavilta vahingoilta tai kuolemalta vältytään, lääkinnällisiä implantteja käyttävien henkilöiden kannattaa neuvotella lääkärin ja lääkinnällisen implantin valmistajan kanssa ennen tämän laitteen käyttämistä. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Tässä käyttöohjeessa annetut tiedot eivät korvaa käyttäjän omaa ammattitaitoa ja kokemusta. Jos et tunne oloasi turvalliseksi jossakin tilanteessa, pysäytä tuote. Ota yhteys huoltoliikkeeseen tai pätevään moottorisahan käyttäjään. Vältä sellaista käyttöä, mihin et katso taitosi riittävän!

• Ota yhteyttä huoltoliikkeeseen tai Husqvarnaan, jos tuotteen käytöstä on jotain kysyttävää. Osaamme neuvoa sinua käyttämään tuotetta tehokkaasti ja turvallisesti. Osallistu mahdollisuuksien mukaan moottorisahan käyttökoulutukseen. Jälleenmyyjäsi, metsäopistot tai kirjastot voivat antaa tietoja saatavilla olevista koulutusmateriaaleista ja kursseista.

• Varmista ennen tuotteen käyttöä, että ymmärrät, mitä takapotku tarkoittaa ja miten se voidaan estää. Katso kohdasta Tietoa takapotkusta sivulla 129

Yleisiä kysymyksiä takapotkusta sivulla 129

• Älä käytä tuotetta, akkua tai akkulaturia, joka on vahingoittunut tai joka ei toimi asianmukaisesti.

• Älä koske pyörivään teräketjuun. Se voi aiheuttaa vakavia vammoja tai johtaa kuolemaan.

• Älä käytä tuotetta, jos olet väsynyt, nauttinut alkoholia tai käytät näkökykyyn, vireyteen, harkintakykyyn tai kehon hallintaan mahdollisesti vaikuttavia lääkkeitä.

• Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä. Riskitekijöiden takia laitetta ei ole suositeltavaa käyttää huonoissa sääolosuhteissa, kuten sumuisella, sateisella tai erittäin kylmällä säällä, kovalla tuulella tai silloin, kun salamointi on mahdollista.

• Älä koskaan käynnistä moottorisahaa, jos terälevyä, teräketjua ja kaikkia suojuksia ei ole asennettu oikein. Muussa tapauksessa vetopyörä voi irrota ja aiheuttaa vakavia henkilövahinkoja. Katso kohdasta Asentaminen sivulla 127

(Kuva 25) 1951 - 003 - 20.06.2023 123• Joskus lastut jumittuvat vetopyörän suojukseen ja saavat teräketjun jumittumaan. Sammuta moottori aina ennen puhdistusta.

• Katso ympärillesi. Varmista, että muut ihmiset tai eläimet eivät pääse osumaan tuotteeseen tai vaarantamaan tuotteen hallintaa. (Kuva 26)

• Älä anna lasten käyttää tuotetta tai tulla sen lähelle. Tuote on helppo käynnistää, joten valvomatta jätetyt lapset saattavat pystyä käynnistämään sen. Tämä voi johtaa vakaviin vahinkoihin.

• Irrota akku, jos et pysty valvomaan tuotetta tai joudut jättämään sen lyhyeksikin aikaa.

• Tuotteen hallinta edellyttää, että seisot tukevassa asennossa. Älä käytä tuotetta, jos seisot tikkailla tai olet puussa. Älä käytä tuotetta, jos et seiso tukevalla alustalla.

• Puussa työskentelyyn tarvitaan erityisiä sahaus- ja työskentelytekniikoita, joita on käytettävä suuremman loukkaantumisriskin vuoksi. Älä koskaan työskentele puussa, ellet ole saanut kyseiseen työhön liittyvää erityistä ammatillista koulutusta, johon sisältyy koulutus turva- ja muiden kiipeilylaitteiden, kuten valjaiden, köysien, hihnojen, tolppakenkien ja karabiinihakojen käytöstä.

• Älä koskaan yritä ottaa kiinni putoavia paloja. Älä koskaan sahaa puussa, jos käytössäsi on vain yksi turvaköysi. Käytä aina kahta turvaköyttä. (Kuva 27)

• Jos olet huolimaton, takapotkun vaara kasvaa. Jos terälevyn takapotkusektori osuu vahingossa oksaan, puuhun tai muihin esineisiin, tämä saattaa aiheuttaa takapotkun. (Kuva 28)

• Älä pitele tuotetta yhdellä kädellä. Laitetta ei voi hallita turvallisesti yhdellä kädellä.

• Älä käytä tuotetta hartialinjaa korkeammalla, äläkä yritä sahata terälevyn kärjellä. (Kuva 29)

• Älä käytä laitetta tilanteessa, jossa et voi saada apua onnettomuuden sattuessa.

• Pysäytä laite ja kytke ketjujarru ennen laitteen siirtämistä. Pitele laitetta siten, että terälevy ja teräketju osoittavat taaksepäin. Suojaa terälevy kuljetussuojuksella ennen laitteen kuljettamista tai siirtämistä.

• Kun asetat laitteen maahan, kytke ketjujarru ja pidä laitetta jatkuvasti silmällä. Sammuta laite ja irrota akku ennen kuin jätät laitteen valvomatta vaikka lyhyeksikin ajaksi.

• Puulastut saattavat juuttua vetojärjestelmään. Tällöin teräketju voi juuttua kiinni. Sammuta laite ja irrota akku aina ennen puhdistusta.

• Varmista, että pääset liikkumaan turvallisesti laitteen lähettyvillä. Tarkista ympäristön ja maaston kunto juurakoiden, kivien, oksien ja ojien kaltaisten esteiden varalta. Ole varovainen, kun työskentelet kaltevilla pinnoilla.

• Tärinä lisääntyy, jos sahaat väärällä tai väärin teroitetulla terävarustuksella. Lehtipuiden kaltaisten kovien puulajien sahaus aiheuttaa enemmän tärinää kuin havupuiden kaltaisten pehmeiden puulajien sahaus. (Kuva 30)

• Liiallinen altistuminen tärinälle saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinäaltistukseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa etenkin kylmällä säällä.

• Vältä tilanteita, joissa et katso taitojesi riittävän.

• Tässä käyttöohjeessa ei pystytä millään kuvaamaan kaikkia mahdollisia tilanteita, joita laitteen käytössä saattaa tulla vastaan. Ole aina varovainen ja käytä tervettä järkeä. (Kuva 31) Henkilönsuojaimet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä. (Kuva 32)

• Suurin osa moottorisahaa käytettäessä sattuvista onnettomuuksista tapahtuu teräketjun osuessa käyttäjään. Käytä hyväksyttyä henkilökohtaista suojavarustusta käytön aikana. Henkilökohtaiset suojavarusteet eivät estä vammoja täysin, mutta ne lieventävät niitä onnettomuustilanteessa. Pyydä huoltoliikettäsi suosittelemaan asianmukaisia varusteita.

• Vaatteiden on oltava vartalonmyötäiset, mutta ne eivät saa rajoittaa liikkumista. Tarkista henkilönsuojainten kunto säännöllisesti.

• Käytä hyväksyttyä suojakypärää.

• Käytä hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovaurioita.

• Käytä hyväksyttyjä suojalaseja tai kasvovisiiriä, jotta sinkoavien kappaleiden aiheuttama tapaturmien vaara olisi pienempi. Tuote voi saada puulastujen ja pienten puunpalojen kaltaiset kappaleet sinkoutumaan ympäristöön suurella voimalla. Ne voivat aiheuttaa vakavia vahinkoja, etenkin silmille.

• Käytä viiltosuojattuja käsineitä.

• Käytä viiltosuojattuja housuja.

• Käytä viiltosuojattuja, teräksisellä varvassuojalla ja luistamattomalla pohjalla varustettuja saappaita.

• Pidä ensiapupakkausta aina mukanasi.

1951 - 003 - 20.06.2023• Kipinöintivaara. Pidä palosammutusvälineet ja lapio lähistöllä metsäpalojen ehkäisemistä varten. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Älä käytä tuotetta vahingoittuneiden tai viallisten turvalaitteiden kanssa.

• Tarkasta turvalaitteet säännöllisesti. Katso kohdasta Laitteen turvalaitteiden huolto ja tarkistukset sivulla

• Jos turvalaitteet ovat vahingoittuneet tai eivät toimi oikein, ota yhteys Husqvarna-huoltoliikkeeseen. Käyttöpaneelin toiminnot Käyttöpaneelissa on käynnistys-/pysäytyspainike, SavE- painike, akun tilan merkkivalo ja varoitusmerkkivalo. Varoitusvalo vilkkuu, jos ketjujarru on kytkettynä tai laite on vaarassa ylikuormittua. Ylikuormitussuoja pysäyttää tuotteen hetkellisesti ja estää sen käytön, kunnes lämpötila laskee. Jos varoitusvalo palaa jatkuvasti, käänny huoltoliikkeen puoleen. (Kuva 33) Lisätietoja käyttöpaneelista on kohdassa Laitteen kuvaus sivulla 119

Automaattinen pysäytys Laitteessa on automaattinen pysäytystoiminto, joka pysäyttää laitteen, jos sitä ei käytetä kolmeen minuuttiin. Takapotkusuojuksella varustettu ketjujarru Laitteessa on ketjujarru, joka pysäyttää ketjujarrun takapotkun sattuessa. Ketjujarru vähentää onnettomuusriskiä, mutta vain sinä voit estää onnettomuudet. (Kuva 34) VAROITUS: Vältä tilanteita, joihin liittyy takapotkuvaara. Ole varovainen laitetta käyttäessäsi ja varmista, että terälevyn takapotkusektori ei osu mihinkään. (Kuva 35) Ketjujarru (A) kytketään joko käsin (vasemmalla kädellä) tai automaattisella pysäytystoiminnolla. Kytke ketjujarru siirtämällä takapotkusuojusta (B) eteenpäin. Tämä liike käynnistää jousikuormitteisen mekanismin, joka pysäyttää vetopyörän. (Kuva 36) Ketjujarrun kytkemistapa on suhteessa takapotkun voimaan ja laitteen asentoon. Jos takapotku on huomattavan voimakas takapotkusektorin ollessa mahdollisimman kaukana käyttäjästä, automaattinen pysäytystoiminto kytkee ketjujarrun. Jos takapotku on lievä tai takapotkusektori on lähempänä käyttäjää, ketjujarru kytketään päälle vasemmalla kädellä. (Kuva 37) Käytä ketjujarrua seisontajarruna, kun käynnistät laitetta tai siirrät sitä lyhyitä matkoja. Tällöin teräketju ei pääse osumaan käyttäjään tai sivullisiin. (Kuva 38) Kytke ketjujarru pois päältä vetämällä takapotkusuojusta taaksepäin. (Kuva 39) Takapotku voi olla salamannopea ja erittäin voimakas. Useimmat takapotkut ovat heikkoja, eivätkä ne aina kytke ketjujarrua. Mikäli takapotku tapahtuu sahan käytön aikana, pidä lujasti kiinni kahvoista, äläkä päästä irti. (Kuva 40) Takapotkusuojus pienentää myös teräketjuun osumisen riskiä, jos ote irtoaa etukahvasta. (Kuva 41) Kaatoasennossa ketjujarrua ei voi kytkeä käsin. Tässä asennossa ketjujarrun voi kytkeä päälle ainoastaan automaattisella pysäytystoiminnolla. (Kuva 42) Käyttöliipaisimen varmistin Käyttöliipaisimen varmistin estää tahattoman käyttöliipaisimen käytön. Kun painat käyttöliipaisimen varmistinta eteenpäin (A) ja sitten käyttöliipaisimen varmistinta päin kahvaa (B), käyttöliipasin (C) vapautuu. Kun irrotat otteen kahvasta, sekä käyttöliipaisin että varmistin palautuvat lähtöasentoonsa. (Kuva 43) Ketjusieppo Jos teräketju katkeaa tai irtoaa, se jää ketjusieppoon. Näiden riskiä ehkäistään pitämällä kireys oikeana. Voit vähentää vaaraa myös huolehtimalla terälevyn ja teräketjun asianmukaisesta huollosta. Katso ohjeet kohdista Asentaminen sivulla 127

(Kuva 44) Rystyssuojus Rystyssuojus suojaa kättäsi, jos teräketju katkeaa tai irtoaa. Se estää myös sen, että oksat ja risut eivät pääse häiritsemään kahvasta kiinni pitämistä laitetta käytettäessä. (Kuva 45) 1951 - 003 - 20.06.2023 125Akkuturvallisuus VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Käytä vain sarjaa BLi ja sarjan 40-B akkua. Katso lisätietoja kohdasta Hyväksytyt akut sivulla 140

Akkujen ohjelmisto on suojattu.

• Käytä sarjaa BLi ja sarjan 40-B ladattavaa akkua vain asiaankuuluvien Husqvarna-tuotteiden virtalähteenä. Katso kohdasta Laitteen hyväksytyt akkulaturit sivulla 141 . Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

• Sähköiskun vaara. Älä koske akun napoihin avaimella, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

• Älä käytä akkuja, joita ei voi ladata.

• Älä aseta esineitä akun ilma-aukkoihin.

• Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja.

• Suojaa akku sateelta ja kosteilta olosuhteilta.

• Älä altista akkua mikroaalloille ja korkealle paineelle.

• Älä yritä purkaa tai rikkoa akkua.

• Älä anna akkuhapon joutua kosketuksiin ihon kanssa. Akkuhappo vahingoittaa ihoa ja aiheuttaa korroosiota ja palovammoja. Jos akkuhappoa joutuu silmiisi, älä hankaa silmiä vaan huuhtele niitä vedellä vähintään 15 minuuttia. Jos akkuhappoa joutuu iholle, puhdista iho runsaalla vedellä ja saippualla. Hakeudu lääkäriin.

• Käytä akkua lämpötilan ollessa välillä -10°C (14 °F) - 40°C (104 °F).

• Älä pese akkua tai akkulaturia vedellä. Katso kohdasta Akun ja akun pidikkeen tarkistaminen sivulla 135

• Älä käytä akkua, joka on vahingoittunut tai joka ei toimi asianmukaisesti.

• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.

• Pidä akku poissa lasten ulottuvilta. Akkulaturin turvallisuus VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• On olemassa sähköiskun tai oikosulun vaara, jos turvaohjeita ei noudateta.

• Käytä hyväksyttyä maadoitettua pistorasiaa, jossa ei ole vaurioita.

• Käytä vain akun mukana toimitettua akkulaturia. Käytä vain Husqvarna 40-C80-latureita sarjan BLi ja sarjan 40-B vaihtoakkujen lataamiseen. Katso kohdasta Hyväksytyt akut sivulla 140

Laitteen hyväksytyt akkulaturit sivulla 141

• Älä yritä purkaa akkulaturia.

• Älä käytä akkulaturia, joka on vahingoittunut tai joka ei toimi asianmukaisesti.

• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

• Pidä kaikki kaapelit ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli jää ovien, aitojen tai muiden vastaavien esineiden väliin.

• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Varmista, että akkulaturia ei ole peitetty. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

• Lataa akku vain sisätiloissa poissa auringonvalosta ja paikassa, jossa on hyvä ilmanvaihto. Älä lataa akkua ulkona. Älä lataa akkua märissä olosuhteissa.

• Käytä akkulaturia vain lämpötilan ollessa välillä 5°C (41 °F) - 40°C (104 °F). Käytä laturia kuivassa ja pölyttömässä ympäristössä, jossa on hyvä ilmanvaihto.

• Älä aseta esineitä akkulaturin jäähdytysaukkoihin.

• Älä liitä akkulaturin liittimiä metalliesineisiin, sillä tämä voi aiheuttaa akkulaturin oikosulun.

• Käytä hyväksyttyjä ja ehjiä pistorasioita.

• Käytä ainoastaan ulkokäyttöön tarkoitettuja 3- johtoisia jatkojohtoja, joissa on kolmepiikkiset maadoituspistokkeet ja maadoituspistorasiat, joihin laitteen pistoke sopii.

• Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

• Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

• Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

• Käytä vain alkuperäisiä varaosia.

1951 - 003 - 20.06.2023Terälaitteiden turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä ainoastaan hyväksyttyjä terälevyn ja teräketjun yhdistelmiä ja viilausvarusteita. Katso ohjeet kohdasta Tekniset tiedot sivulla 139

• Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja.

• Huolehdi leikkuuhammastuksen oikeasta teroituksesta. Noudata ohjeita ja käytä suositeltua viilanohjainta. Vaurioitunut tai väärin teroitettu teräketju lisää onnettomuusvaaraa. (Kuva 46)

• Pidä syvyyden säätö oikeana. Noudata ohjeita ja käytä suositeltua syvyyden säätöasetusta. Liian suuri syvyyden säätöasetus lisää takapotkun vaaraa. (Kuva 47)

• Varmista, että teräketju on oikein kiristetty. Jos teräketju ei ole kireällä terälevyä vasten, teräketju voi irrota. Teräketjun väärä kireys lisää terälevyn, teräketjun ja ketjun vetopyörän kulumista. Katso Tarvikkeet sivulla 140

• Huolla terälaitteet säännöllisesti ja voitele ne asianmukaisesti. Jos teräketjua ei ole voideltu kunnolla, terälevyn, teräketjun ja ketjun vetopyörän kulumisvaara kasvaa. (Kuva 49) Asentaminen Terälevyn ja teräketjun asennus (terälevyn nupilla) VAROITUS: Irrota aina akku ennen osien asentamista tai laitteen huoltoa.

1. Vapauta ketjujarru. (Kuva 50)

2. Avaa nuppia ja irrota vetopyörän suoja (ketjujarru) ja

teräsuoja kuljetusta varten (A). (Kuva 51)

3. Aseta terälevy terälevyn pulttien päälle. Ohjaa

terälevy aivan takimmaiseen asentoon. Nosta teräketju vetopyörän päälle ja aseta se terälevyn ohjausuraan. Aloita terälevyn yläreunasta.

4. Varmista, että leikkuuterän yläosan teräsärmät

osoittavat eteenpäin. (Kuva 52)

5. Asenna ketjupyörän suoja ja ohjaa ketjun kireyden

säätimen tappi terälevyn loveen.

6. Varmista, että teräketjun vetolenkit asettuvat oikein

7. Tarkista, että teräketju on asetettu oikein terälevyn

8. Kiristä teräketju. Katso kohdasta

9. Kiristä terälevyn nuppi.

Terälevyn ja teräketjun asennus (terälevyn pultilla) VAROITUS: Irrota aina akku ennen osien asentamista tai tuotteen huoltoa.

1. Vapauta ketjujarru. (Kuva 50)

2. Löysää terälevyn mutteria ja irrota ketjupyörän suoja.

3. Aseta terälevy terälevyn pulttien päälle. Ohjaa

terälevy aivan takimmaiseen asentoon. Nosta teräketju vetopyörän päälle ja aseta se terälevyn ohjausuraan. Aloita terälevyn yläreunasta.

4. Varmista, että leikkuuterän yläosan teräsärmät

osoittavat eteenpäin. (Kuva 52)

5. Asenna ketjupyörän suoja ja ohjaa ketjun kireyden

säätimen tappi terälevyn loveen.

6. Varmista, että teräketjun vetolenkit asettuvat oikein

7. Tarkista, että teräketju on asetettu oikein terälevyn

8. Kiristä terämutteri sormin.

9. Kiristä teräketju. Katso kohdasta

Akkulaturin kiinnitys seinään HUOMAUTUS: Älä käytä sähkökäyttöistä ruuvinväännintä asentaessasi akkulaturia seinään. Sähkökäyttöinen ruuviväännin voi vaurioittaa akkulaturia.

1. Asenna akkulaturi seinään kahdella ruuvilla (A).

Käytä tarvittaessa ruuvitulppia (B). (Kuva 54)

2. Asenna ruuvireikien tulpat (2 kpl) (C).

3. Kytke akkulaturin virtajohto (D) akkulaturiin ja

pistorasiaan. 1951 - 003 - 20.06.2023 127Käyttö Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä. Laitteen toiminnan tarkistaminen

1. Tarkista, että ketjujarru (A) toimii oikein ja ettei se ole

2. Tarkista, että takimmainen rystyssuojus (B) on ehjä.

3. Tarkista, että käyttöliipaisin ja käyttöliipaisimen

varmistin (C) toimivat oikein ja ovat ehjiä.

4. Tarkista, että näppäimistö (D) toimii oikein.

5. Varmista, ettei kahvoissa (E) ole öljyä.

6. Tarkista, että kaikki osat on kiinnitetty oikein ja että

ne ovat ehjät ja paikallaan.

7. Tarkista ketjusieppo (F) ja varmista, että se on

9. Lataa akku (H) ja varmista, että se on kiinnitetty

10. Varmista, että teräketju pysähtyy, kun vapautat

käyttöliipaisimen. (Kuva 55) Oikean ketjuöljyn käyttö VAROITUS: Älä käytä jäteöljyä, sillä se on haitallista sekä itsellesi että ympäristölle. Lisäksi jäteöljy vaurioittaa öljypumppua, terälevyä ja teräketjua. VAROITUS: Teräketju saattaa katketa, jos terävarustuksen voitelu ei ole riittävää. Vakavan vahingon tai kuoleman vaara laitteen käyttäjälle. VAROITUS: Jotta tämä toiminto toimisi oikein, käytä oikeaa teräketjuöljyä. Kysy lisätietoja ketjuöljyn valinnasta huoltoliikkeestä.

• Käytä Husqvarna-teräketjuöljyä, sillä se pidentää teräketjun käyttöikää ja estää negatiiviset ympäristövaikutukset. Jos Husqvarna-ketjuöljyä ei ole saatavilla, suosittelemme käyttämään tavallista teräketjuöljyä.

• Käytä teräketjuun hyvin tarttuvaa teräketjuöljyä.

• Käytä öljyä, jonka viskositeetti on ilman lämpötilaan sopiva. HUOMAUTUS: Lämpötilan ollessa alle 0°C (32°F) jotkin teräketjuöljyt paksuuntuvat liikaa, mikä voi vaurioittaa öljypumpun osia.

• Käytä suositeltua terävarustusta. Katso Tarvikkeet sivulla 140

• Poista teräketjuöljysäiliön korkki.

• Lisää teräketjuöljysäiliöön öljyä.

• Aseta korkki takaisin paikalleen huolellisesti. (Kuva 56) Huomautus: Laitteen teräketjuöljysäiliön paikka kerrotaan kohdassa Johdanto sivulla 119

Akku VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen akun käyttöä. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön. Säilytä akku ja laturi oikeassa lämpötilassa. Ympäristön lämpötila Akun käyttö 5 °C - 40 °C / 41 °F - 104

Akun tila Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. (Kuva 57) LED-merkkivalo Akun varaustila 4 merkkivaloa palaa Akun varaustaso on 76–100%. 128 1951 - 003 - 20.06.2023LED-merkkivalo Akun varaustila 3 merkkivaloa palaa Akun varaustaso on 51–75%. 2 merkkivaloa palaa Akun varaustaso on 26–50%. 1 merkkivalo palaa Akun varaustaso on 6–25%. 1 merkkivalo vilkkuu Akun varaustaso on 0–5%. Akun lataaminen Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30 %. HUOMAUTUS: Liitä laturi pistorasiaan, jonka jännite ja taajuus ovat tyyppikilven mukaisia. Akku ei lataudu, jos akun lämpötila on yli 50°C / 122 °F.

1. Kytke virtajohto akkulaturiin.

2. Liitä akkulaturi maadoitettuun pistorasiaan.

Latauksen merkkivalo vilkkuu kerran. (Kuva 58)

3. Kytke akku akkulaturiin. Latauksen merkkivalo

syttyy. Lataa akkua enintään 24tuntia. (Kuva 59)

4. Paina akun merkkivalopainiketta. Jos kaikki

merkkivalot syttyvät, akku on ladattu täyteen.

5. Irrota laturi pistorasiasta vetämällä

sähköpistokkeesta. Älä vedä virtajohdosta.

6. Irrota akku akkulaturista.

Tietoa takapotkusta VAROITUS: Takapotku voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Vaaran pienentämiseksi sinun on tunnettava takapotkun syyt ja keinot niiden ehkäisemiseksi. Takapotku tapahtuu silloin, kun terälevyn takapotkusektori osuu johonkin. Takapotku voi olla salamannopea ja hyvin voimakas, jolloin laite paiskautuu käyttäjän suuntaan. (Kuva 35) Takapotku suuntautuu aina terälevyn terätason suuntaan. Yleensä laite paiskautuu käyttäjää vasten, mutta se voi lennähtää myös toiseen suuntaan. Liikkeen suunta riippuu siitä, miten laitetta käytetään takapotkun sattuessa. (Kuva 60) Takapotku voi tapahtua vain silloin, kun terälevyn takapotkusektori osuu johonkin. Älä anna takapotkusektorin osua mihinkään. (Kuva 35) Pienempi terälevyn kärki tarkoittaa vähemmän voimakasta takapotkua. Voit vähentää takapotkun vaikutuksia käyttämällä vähäisen takapotkun teräketjua. Älä anna takapotkusektorin osua mihinkään. VAROITUS: Mikään saha ei voi estää takapotkua täysin. Noudata aina ohjeita. Yleisiä kysymyksiä takapotkusta

• Voinko kytkeä ketjujarrun aina käsin takapotkun yhteydessä? Ei. Takapotkusuojuksen työntäminen eteenpäin edellyttää jonkin verran voimaa. Jos et käytä riittävästi voimaa, ketjujarru ei kytkeydy. Sinun on myös pidettävä laitteesta kiinni kaksin käsin työskentelyn aikana. Jos takapotku tapahtuu, ketjujarru ei välttämättä pysäytä teräketjua ennen kuin se osuu sinuun. Joissakin asennoissa et edes pysty koskemaan takapotkusuojukseen ketjujarrun kytkemistä varten.

• Kytkeekö automaattinen pysäytystoiminto aina ketjujarrun takapotkun yhteydessä? Ei. Ketjujarrun on ensinnäkin toimittava oikein. Katso ketjujarrun tarkistusta koskevat ohjeet kohdasta Laitteen turvalaitteiden huolto ja tarkistukset sivulla

. Suosittelemme tämän tarkistuksen tekemistä aina ennen laitteen käyttöä. Takapotkun on lisäksi oltava riittävän voimakas, jotta se kytkee ketjujarrun. Jos ketjujarru on liian herkkä, se voi kytkeytyä rajussa käytössä.

• Suojaako ketjujarru aina takapotkun aiheuttamilta vahingoilta? Ei. Jotta ketjujarru suojaisi, sen on toimittava oikein. Ketjujarrun on lisäksi oltava kytkettynä takapotkun sattuessa, jotta se pysäyttää teräketjun. Jos olet terälevyn lähellä, ketjujarru ei välttämättä ehdi pysäyttämään teräketjua ennen kuin se osuu sinuun. VAROITUS: Ainoastaan oma toimintasi ja oikeat työskentelytekniikat voivat estää takapotkuja. Laitteen käynnistäminen

1. Tarkista käyttöliipaisin ja sen varmistin.

Katso kohdasta Käyttöliipaisimen varmistimen tarkistaminen sivulla 134

2. Kytke ketjujarru päälle. (Kuva 61)

1951 - 003 - 20.06.2023 129loading-circle-1Puunrungon sahaaminen molempien päiden ollessa tuettuina VAROITUS: Varmista, ettei teräketju joudu puristuksiin puunrunkoon sahaamisen aikana. Noudata alla annettuja ohjeita. (Kuva 76)

1. Sahaa puunrunkoa vetävällä ketjulla noin ⅓

puunrungon läpimitasta.

2. Viimeistele sahaus sahaamalla jäljelle jäänyttä

rungonosaa työntävällä ketjulla. (Kuva 77) VAROITUS: Pysäytä moottori, jos teräketju jää kiinni runkoon. Avaa sahausuraa vääntöraudalla ja irrota laite. Älä yritä nykäistä laitetta irti käsin. Laitteen äkillinen irtoaminen saattaa aiheuttaa vahinkoja. Karsintatekniikan käyttäminen Huomautus: Käytä paksujen oksien sahaamiseen katkontatekniikkaa. Katso Katkontatekniikan käyttäminen sivulla 130

VAROITUS: Karsintatekniikan käyttöön liittyy suuri onnettomuusvaara. Lisätietoja takapotkun estämisestä on kohdassa Tietoa takapotkusta sivulla 129

VAROITUS: Sahaa oksat yksi kerrallaan. Ole varovainen pieniä oksia katkoessasi äläkä sahaa pensaita tai monia pikkuoksia samalla kertaa. Pienet oksat voivat tarttua kiinni teräketjuun ja estää laitteen turvallisen käytön. Huomautus: Katko oksat tarvittaessa osissa. Sahaa pienemmät oksat (A) ja (B) ennen kuin sahaat oksan rungon läheltä (C). (Kuva 78)

1. Poista oksat rungon oikealta puolelta.

a) Pidä terälevy aina rungon oikealla puolella ja pidä laitteen runko puunrunkoa vasten. b) Valitse oksan jännitystä vastaava sahaustekniikka. (Kuva 79) VAROITUS: Jos olet epävarma siitä, miten oksa leikataan, kysy ennen työn jatkamista neuvoa pätevältä moottorisahan käyttäjältä.

2. Poista oksat rungon yläosasta.

a) Pidä laite puunrunkoa vasten ja anna terälevyn liikkua runkoa pitkin. b) Sahaa työntävällä teräketjulla. (Kuva 80)

3. Poista oksat rungon vasemmalta puolelta.

a) Valitse oksan jännitystä vastaava sahaustekniikka. (Kuva 81) VAROITUS: Jos olet epävarma siitä, miten oksa leikataan, kysy ennen työn jatkamista neuvoa pätevältä moottorisahan käyttäjältä. Katso jännityksessä olevien oksien sahausohjeet kohdasta Jännityksessä olevien puiden ja oksien sahaus sivulla 133

Puunkaatotekniikan käyttäminen VAROITUS: Puun kaataminen edellyttää aikaisempaa kokemusta. Jos mahdollista, osallistu moottorisahan käyttökoulutukseen. Kysy lisätietoja kokeneelta käyttäjältä. Turvallisen välimatkan säilyttäminen

1. Varmista, että sivulliset pysyvät turvallisen

välimatkan eli vähintään 2,5puun mitan päässä. (Kuva 82)

2. Varmista vielä ennen kaatoa ja sen aikana, että tällä

vaaravyöhykkeellä ei ole ketään. (Kuva 83) Kaatosuunnan laskeminen

1. Selvitä, mihin suuntaan puun tulee kaatua.

Tavoitteena on kaataa puu sellaiseen paikkaan, jossa pystyt helposti karsimaan puun ja sahaamaan sen osiin. On ehdottoman tärkeää, että seisot tukevassa asennossa ja pystyt liikkumaan turvallisesti. VAROITUS: Jos puun kaataminen sen luonnolliseen kaatosuuntaan on vaarallista tai mahdotonta, kaada puu toiseen suuntaan.

2. Selvitä puun luonnollinen kaatosuunta. Huomioi

esimerkiksi puun kallistuminen tai taipuminen, tuulen suunta, oksien sijainti ja lumen paino.

3. Tarkista, onko puun ympärillä muiden puiden,

voimalinjojen, teiden ja/tai talojen kaltaisia esteitä.

4. Tarkista, onko rungossa vaurioita tai lahoja kohtia.

VAROITUS: Rungon lahot kohdat saattavat aiheuttaa puun kaatumisen jo ennen sahaamisen päättymistä.

5. Varmista, että puussa ei ole vahingoittuneita tai

kuolleita oksia, jotka saattavat katketa ja osua sinuun kaatamisen aikana. 1951 - 003 - 20.06.2023 1316. Älä anna puun kaatua toista pystyssä olevaa puuta päin. Juuttuneen puun irrottaminen on erittäin vaarallista, ja siihen liittyy suuri onnettomuusvaara. Katso Juuttuneen puun irrottaminen sivulla 133

(Kuva 84) VAROITUS: Nosta kuulosuojaimet pois korvilta heti sahauksen jälkeen kriittisen kaatovaiheen aikana, jotta kuulet äänet ja varoitukset. Alaoksien karsinta ja perääntymistie Katkaise kaikki oksat hartialinjan korkeudelta ja sen alapuolelta.

1. Sahaa vetävällä teräketjulla ylhäältä alaspäin.

Varmista, että puu on laitteen ja kehosi välissä. (Kuva 85)

2. Raivaa puun ympärillä työskentelyalueella oleva

aluskasvillisuus pois. Poista työskentelyalueelta kaikki irti sahattu materiaali.

3. Tarkista, onko alueella kivien, oksien ja

kuoppien kaltaisia esteitä. Sinulla on oltava esteetön perääntymistie, kun puu alkaa kaatua. Perääntymistie on tehtävä noin 135astetta takaviistoon puun suunniteltuun kaatosuuntaan nähden.

(Kuva 86) Puun kaataminen Husqvarna suosittelee tekemään puuta kaadettaessa kaatolovia ja käyttämään pitokulmamenetelmää. Pitokulmamenetelmä auttaa tekemään oikeanlaisen pitopuun ja ohjaamaan kaatosuuntaa. VAROITUS: Älä kaada puita, joiden läpimitta on yli kaksi kertaa terälevyn pituutta suurempi. Tällaiseen työhön vaaditaan erityiskoulutus. Pitopuu Tärkein toimenpide puun kaatamisessa on oikeanlaisen pitopuun tekeminen. Kun pitopuu on oikeanlainen, voit ohjata kaatosuuntaa ja varmistaa kaadon turvallisuuden. Pitopuun paksuuden on oltava tasainen ja vähintään 10 % puun läpimitasta. VAROITUS: Jos pitopuu on virheellinen tai liian ohut, kaatosuuntaa ei voi ohjata. (Kuva 87) Kaatolovien sahaaminen

1. Sahaa kaatolovet. Sahaa kaatolovet niin, että

niiden syvyys on 1/4 puun halkaisijasta. Ylä- ja alasahauksen välisen kulman on oltava 45°. a) Tee ensin yläsahaus. Kohdista laitteessa oleva kaatosuuntamerkki (A) puun kaatosuuntaan (B). Pysy laitteen takana siten, että puu on oikealla puolella. Sahaa vetävällä ketjulla. b) Tee alasahaus. Varmista, että alasahauksen päätepiste on kohdakkain yläsahauksen päätepisteen kanssa. (Kuva 88)

2. Varmista, että kaatolovilinja on täsmälleen

vaakatasossa ja juuri oikeassa kulmassa (90°) kaatosuuntaan nähden. Kaatolovilinja kulkee kahden kaatoloven yhtymäkohdan poikki. (Kuva 89) Pitokulmamenetelmän käyttäminen Kaatosahaus on tehtävä hieman kaatoloven yläpuolelta. (Kuva 90) VAROITUS: Ole varovainen, kun sahaat terälevyn kärjellä. Aloita sahaaminen tekemällä puunrunkoon pistosahaus terälevyn kärjen alaosalla. (Kuva 91)

1. Jos tehokas sahauspituus on puun läpimittaa

suurempi, tee seuraavat vaiheet (a–d). a) Viimeistele pitopuun leveys tekemällä pistosahaus suoraan puunrunkoon. (Kuva 92) b) Sahaa vetävällä ketjulla, kunnes jäljellä on noin ⅓ puunrungosta. c) Vedä terälevyä 5–10 cm / 2–4 tuumaa taaksepäin. d) Sahaa jäljelle jäänyttä osaa ja viimeistele pitokulma, jonka leveys on 5-10 cm / 2-4 tuumaa. (Kuva 93)

2. Jos tehokas sahauspituus on puun läpimittaa

pienempi, tee seuraavat vaiheet (a–d). a) Tee pistosahaus suoraan puunrunkoon. Pistosahauksen pituuden oltava 3/5 puun läpimitasta. b) Sahaa jäljelle jäänyttä osaa vetävällä teräketjulla. (Kuva 94) c) Viimeistele pitopuu sahaamalla puunrunkoa suoraan puun toiselta puolelta. d) Viimeistele pitokulma sahaamalla työntävällä teräketjulla, kunnes jäljellä on ⅓ rungosta. (Kuva 95)

3. Aseta kaatokiila sahausuraan suoraan takaa. (Kuva

Huomautus: Jos puu ei kaadu, lyö kiilaa, kunnes näin tapahtuu. 132 1951 - 003 - 20.06.20235. Kun puu alkaa kaatua, siirry pois puun luota perääntymistietä pitkin. Siirry vähintään 5 metrin / 15 jalan etäisyydelle puusta. Juuttuneen puun irrottaminen VAROITUS: Juuttuneen puun irrottaminen on erittäin vaarallista, ja siihen liittyy suuri onnettomuusvaara. Pysy poissa vaara-alueelta äläkä yritä kaataa juuttunutta puuta. (Kuva 97) Turvallisin tapa on käyttää yhtä seuraavista vinsseistä:

• Traktoriin asennettu (Kuva 98)

• Siirrettävä (Kuva 99) Jännityksessä olevien puiden ja oksien sahaus

1. Selvitä, kumpi puun tai oksan puoli on jännityksessä.

2. Selvitä, missä katkaisupiste on. (Kuva 100)

3. Selvitä, mikä on turvallisin keino vapauttaa jännitys.

Huomautus: Joissakin tilanteissa ainoa turvallinen keino on käyttää vinssiä laitteen sijaan.

4. Pysy sellaisessa paikassa, että puu tai oksa ei

pääse osumaan sinuun jännityksen vapautuessa. (Kuva 101)

5. Sahaa niin syvälle ja tee niin monta sahausviiltoa,

että jännitys vapautuu. Sahaa katkaisupisteen kohdalta tai läheltä sitä. Katkaise puu tai oksa katkaisupisteestä. (Kuva 102) VAROITUS: Älä koskaan sahaa jännityksessä olevaa puuta tai oksaa kokonaan poikki. VAROITUS: Ole varovainen jännityksessä olevaa puuta sahatessasi. Puu saattaa liikahtaa äkillisesti ennen tai jälkeen sen sahaamista. Voit saada vakavia vahinkoja, jos olet väärässä paikassa tai olet sahannut väärin.

6. Jos sinun on sahattava puu/oksa poikki, tee kaksi

tai kolme 5cm:n (2 tuuman) syvyistä sahausviiltoa 2,5cm:n (tuuman) päähän toisistaan. (Kuva 103)

7. Jatka sahaamista syvemmälle puuhun, kunnes puu/

oksa vääntyy ja jännitys vapautuu. (Kuva 104)

8. Kun jännitys on vapautunut, saha puu/oksa poikki

vääntymän vastakkaiselta puolelta. Huolto Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista. Huoltokaavio VAROITUS: Irrota akku, ennen kuin alat tehdä huoltotoimia. Alla on luettelo laitteelle tehtävistä huoltotoimista. Katso lisäohjeita osiosta Huolto sivulla 133

Huolto Aina en- nen käyt- töä Viikoittain Kuukau- sittain Puhdista laitteen ulko-osat. X Varmista, että käyttöliipaisin ja sen varmistin toimivat asianmukaisesti turvalli- suutta ajatellen.

Puhdista ketjujarru ja tarkista, että se toimii turvallisesti. Varmista, että ketjusiep- po ei ole vaurioitunut. Vaihda tarvittaessa.

Käännä terälevyä, jotta se kuluu tasaisemmin. Varmista, että terälevyn voitelu- reikä ei ole tukossa. Puhdista ketjun ohjausura.

Varmista, että leikkaimessa ja leikkaimen suojuksessa ei ole halkeamia tai muita vaurioita. Vaihda leikkain tai leikkaimen suojus, jos niissä on halkeamia tai jos niihin on kohdistunut iskuja.

1951 - 003 - 20.06.2023 133Huolto Aina en- nen käyt- töä Viikoittain Kuukau- sittain Varmista, että terälevy ja teräketju saavat tarpeeksi öljyä. X Tarkista teräketju. Tarkista, että teräketjussa ei ole halkeamia ja että se ei ole jäykkä tai epätavallisen kulunut. Vaihda tarvittaessa.

Teroita teräketju. Tarkista sen kiristys ja kunto. Tarkista vetopyörä kulumien varalta ja vaihda tarvittaessa.

Puhdista laitteen ilmanottoaukko. X Varmista, että kaikki ruuvit ja mutterit on kiristetty. X Tarkista, että näppäimistö toimii oikein ja että se on ehjä. X Viilaa jäysteet pois terälevyn sivuilta. X Tarkista akun ja laitteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.

Tyhjennä ja puhdista öljysäiliö. X Puhalla tuote ja akun jäähdytysaukot varovasti puhtaiksi paineilmalla. X Laitteen turvalaitteiden huolto ja tarkistukset Takapotkusuojuksen tarkistaminen Tarkista takapotkusuojus ja automaattinen pysäytystoiminto säännöllisesti.

1. Varmista, ettei takapotkusuojuksessa ole halkeamia

tai muita vaurioita. (Kuva 105)

2. Varmista, että takapotkusuojus pääsee liikkumaan

vapaasti ja se on kiinnitetty turvallisesti sahaan. (Kuva 106)

3. Pidä moottori sammutettuna ja nosta tuote kannon

päälle tai muulle tukevalle alustalle.

4. Pidä takakahvasta kiinni ja päästä irti etukahvasta.

Anna tuotteen pudota kannolle. (Kuva 107)

5. Varmista, että ketjujarru kytkeytyy terälevyn osuessa

kantoon. Jarrun tarkistaminen

1. Aseta laite tasaiselle alustalle ja käynnistä se. Katso

VAROITUS: Varmista, että teräketju ei pääse osumaan maahan tai mihinkään esineeseen.

2. Kierrä sormet ja peukalot kahvojen ympärille ja pidä

laitteesta kunnolla kiinni. (Kuva 108)

3. Käytä laitetta täydellä teholla ja käännä sitten vasen

ranteesi takapotkusuojusta vasten, jotta ketjujarru kytkeytyy. Teräketjun on pysähdyttävä välittömästi. (Kuva 109) VAROITUS: Älä päästä irti etukahvasta! Käyttöliipaisimen varmistimen tarkistaminen

1. Tarkista, että käyttöliipaisin ja sen varmistin liikkuvat

vapaasti ja että palautusjousi toimii oikein. (Kuva 110)

2. Paina käyttöliipaisimen varmistinta eteenpäin (A)

ja alas (B). Pidä käyttöliipaisimen varmistinta kahvaa (B) vasten ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan. (Kuva 111)

3. Tarkista, että käyttöliipaisin on lukittu

joutokäyntiasentoon, kun käyttöliipaisimen varmistin vapautetaan. (Kuva 112)

4. Käynnistä laite ja anna täyskaasu.

5. Vapauta käyttöliipaisin ja tarkista, että teräketju

pysähtyy ja jää paikoilleen. VAROITUS: Jos teräketju pyörii, kun käyttöliipaisin on joutokäyntiasennossa, ota yhteyttä huoltoliikkeeseen. Ketjusiepon tarkistus

1. Varmista, että ketjusieppo on ehjä.

2. Varmista, että ketjusieppo on tukevasti kiinni laitteen

rungossa. (Kuva 113) Käyttöpaneelin toimintojen tarkistaminen

1. Käynnistä kone. Katso kohdasta

Laitteen käynnistäminen sivulla 129

1951 - 003 - 20.06.20232. Pidä käynnistys-/pysäytyspainiketta painettuna.

3. Varmista, että tuote pysähtyy ja vihreä merkkivalo

sammuu. (Kuva 64) Akun ja akun pidikkeen tarkistaminen

1. Puhdista akku ja akun pidike pehmeällä harjalla.

2. Puhdista jäähdytysaukot ja akkuliittimet. (Kuva 114)

1. Varmista, että akkulaturi ja virtajohto eivät ole

vahingoittuneet. Tarkista, näkyykö niissä halkeamia tai muita vaurioita. (Kuva 115) Jäähdytysjärjestelmän puhdistus Jäähdytysjärjestelmä pitää moottorin lämpötilan alhaisena. Jäähdytysjärjestelmään kuuluvat laitteen vasemmalla puolella oleva ilmanottoaukko sekä moottorin puhallin.

1. Puhdista jäähdytysjärjestelmä harjalla viikoittain tai

tarvittaessa useammin. (Kuva 116)

2. Varmista, ettei jäähdytysjärjestelmä ole likainen tai

tukossa. HUOMAUTUS: Laite voi ylikuumentua likaisen tai tukkeutuneen jäähdytysjärjestelmän takia. Se vaurioittaa tuotetta. Teräketjun teroittaminen Terälevyä ja teräketjua koskevat tiedot VAROITUS: Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja. Vaihda kulunut tai vahingoittunut terälevy tai teräketju suositeltuun terälevyn ja teräketjun yhdistelmään. Suositukset antaa Husqvarna. Tämä on välttämätöntä laitteen turvatoimintojen säilyttämiseksi. Kohdassa Tarvikkeet sivulla 140 on lueteltu varaosiksi suosittelemamme terälevy- ja teräketjuyhdistelmät.

• Terälevyn pituus, tuumaa/cm. Terälevyn tiedot löytyvät yleensä terälevyn takapäästä. (Kuva 117)

• Kärkipyörän hampaiden lukumäärä (T). (Kuva 118)

• Teräketjun jako, tuumaa. Terälevyn kärkipyörän hammastuksen ja vetopyörän etäisyyden on vastattava teräketjun vetolenkkien välistä etäisyyttä. (Kuva 119)

• Vetolenkkien lukumäärä (kpl). Terälevyn tyyppi määrää vetolenkkien lukumäärän. (Kuva 120)

• Terälevyn ohjausuran leveys, tuumaa/mm. Terälevyn ohjausuran leveyden on oltava sama kuin ketjun vetolenkkien leveys. (Kuva 121)

• Teräketjun öljyreikä ja ketjunkiristystapin reikä. Ohjausuran on oltava kohdakkain laitteen kanssa. (Kuva 122)

• Vetolenkin leveys, mm/tuumaa. (Kuva 123) Yleistä tietoa leikkainten teroituksesta Älä käytä tylsää teräketjua. Jos teräketju on tylsä, työnnä terälevyä voimakkaammin puun läpi. Jos teräketju on erittäin tylsä, sahauksessa syntyy vain sahanpurua eikä puulastuja. Terävä teräketju pureutuu kunnolla puuhun, ja sahatessa syntyy pitkiä ja paksuja puulastuja. Leikkuuhammas (A) ja syvyydensäätöhammas (B) muodostavat teräketjun leikkaavan osan eli terän. Näiden välinen korkeusero määrittää sahaussyvyyden (syvyysasetuksen). (Kuva 124) Ota seuraavat asiat huomioon leikkainta teroittaessasi:

• Viilauskulma. (Kuva 125)

• Leikkuukulma. (Kuva 126)

• Viilan asento. (Kuva 127)

• Pyöröviilan halkaisija. (Kuva 128) Teräketjua ei ole helppo teroittaa oikein ilman oikeita apuvälineitä. Käytä Husqvarna-viilaohjainta. Näin pystyt varmistamaan parhaan mahdollisen sahaustehon ja takapotkun vaara pysyy vähäisenä. VAROITUS: Takapotkun voima kasvaa merkittävästi, jos teroitusohjeita ei noudateta. Huomautus: Katso lisätietoja teräketjun teroittamisesta kohdasta Tarvikkeet sivulla 140

Leikkainten teroittaminen

1. Käytä pyöröviilaa ja viilanohjainta leikkuuhampaiden

teroitukseen. (Kuva 129) Huomautus: Katso kohdasta Tarvikkeet sivulla

, mitä viilaa ja ohjainta Husqvarna suosittelee käyttämällesi teräketjulle. 1951 - 003 - 20.06.2023 1352. Aseta viilanohjain asianmukaisesti leikkaimen päälle. Katso tarkemmat ohjeet viilanohjaimen mukana toimitetuista ohjeita.

3. Liikuta viilaa leikkuuhampaiden sisäpuolelta

ulkopuolelle. Kevennä otetta paluuvedon ajaksi. (Kuva 130)

4. Viilaa kaikki leikkuuhampaat yhdeltä puolelta.

5. Käännä laite toisin päin ja viilaa hampaat toiselta

6. Varmista, että kaikki leikkuuhampaat ovat

samanpituisia. Yleistä tietoa syvyysasetuksen muokkaamisesta Syvyysasetus (C) laskee leikkuuhammasta (A) teroitettaessa. Jotta sahausteho säilyy parhaana mahdollisena, viilaa säätöhammasta (B) niin, että suositeltu syvyysasetus saavutetaan. Katso ohjeet teräketjun oikean syvyysasetuksen saavuttamiseen kohdasta Tarvikkeet sivulla 140

(Kuva 131) VAROITUS: Liian suuri syvyysasetus lisää teräketjun takapotkualttiutta! Syvyysasetuksen muokkaaminen Katso ohjeet kohdasta Leikkainten teroittaminen sivulla

ennen syvyyden säätöä tai leikkaimien teroittamista. Suosittelemme, että syvyysasetus säädetään joka kolmannella teräketjun teroituskerralla. Suosittelemme, että käytät säätämisessä viilausohjaintamme, jotta säätöhampaan mitta ja kulma saadaan oikeiksi. (Kuva 132)

1. Käytä syvyysasetuksen muokkaamiseen lattaviilaa

ja syvyydensäätötyökalua. Käytä säätämiseen ainoastaan Husqvarna-syvyydensäätötyökalua, jotta säätöhampaan mitta ja kulma saadaan oikein.

2. Aseta syvyydensäätötyökalu teräketjun päälle.

Huomautus: Lue tarkemmat käyttöohjeet syvyyssäätötyökalun pakkauksesta.

3. Viilaa lattaviilalla säätöhampaan päältä se osa, joka

työntyy syvyydensäätötyökalun yli. (Kuva 133) Teräketjun kiristäminen VAROITUS: Väärin kiristetty teräketju saattaa irrota terälevystä ja aiheuttaa vakavan vahingon tai kuoleman. Mitä enemmän käytät teräketjua, sitä pitemmäksi se venyy. Teräketjua on säädettävä säännöllisin väliajoin. Tarkista ketjun kireys aina kun lisäät teräketjuöljyä. Huomautus: Uusi teräketju vaatii sisäänajon, jonka aikana teräketjun kireys on tarkistettava useammin.

1. Käännä nuppia ulospäin, kunnes se avautuu. (Kuva

2. Löysää vetopyörän suojusta kääntämällä nuppia

vastapäivään. (Kuva 135)

3. Säädä teräketjun kireyttä kääntämällä ketjukireyden

säätöpyörää. Teräketjun on oltava kireällä terälevyä vasten. (Kuva 136) Huomautus: Lisää ketjun kireyttä kääntämällä säätöpyörää alas (+) tai vähennä sitä kääntämällä pyörää ylös (–). Teräketjun kiristys on oikea, kun sitä pystyy kääntämään helposti käsin mutta se on silti tiukasti terälevyä vasten.

4. Kiristä terälevyn nuppia kääntämällä nuppia

myötäpäivään. (Kuva 137)

5. Lukitse kireysasetus kääntämällä nuppi takaisin alas.

(Kuva 138) Teräketjun kireyden säätäminen (terälevyn pultilla)

1. Avaa terälevyn mutteri, jolla ketjupyörän suoja on

kiinnitetty. Käytä yhdistelmäavainta. (Kuva 139)

2. Nosta terälevyn etuosaa ja käännä ketjun

kiristysruuvia. Käytä yhdistelmäavainta.

3. Kiristä teräketjua, kunnes se asettuu tiukasti

terälevyä vasten. (Kuva 140)

4. Kiristä terälevyn mutteria yhdistelmäavaimella ja

nosta terälevyn kärkeä samaan aikaan. (Kuva 141)

5. Tarkista, että teräketjua on helppo pyörittää käsin ja

että se ei roiku löysänä terälevyn alapuolella. (Kuva 142) Huomautus: Katso kohdasta Laitteen kuvaus sivulla 119 koneesi ketjun kiristysruuvin sijainti. Teräketjuvoitelun tarkistaminen Tarkista teräketjun voitelu joka kolmannella akun latauskerralla.

1. Käynnistä laite ja anna sen käydä 3/4 teholla.

Pidä terälevyä noin 20 senttimetrin (8tuuman) korkeudella vaaleasta pinnasta.

2. Jos teräketju on voideltu oikein, pinnalla näkyy

minuuttia myöhemmin selkeä öljyvana. (Kuva 143)

3. Jos teräketjua ei ole voideltu oikein, tee seuraavat

tarkistukset. a) Tarkista, että terälevyn öljykanava on auki. Puhdista tarvittaessa. (Kuva 144) b) Tarkista, että terälevyn sivulla oleva ura on puhdas. Puhdista tarvittaessa. (Kuva 145)

1951 - 003 - 20.06.2023c) Tarkasta, että terälevyn kärkipyörä pääsee vapaasti pyörimään ja että kärkipyörän voitelureikä ei ole tukkeutunut. Puhdista ja voitele tarvittaessa. (Kuva 146)

4. Jos teräketjuvoitelu ei onnistu yllä

mainittujen toimenpiteiden jälkeen, ota yhteyttä huoltoliikkeeseen. Ketjun vetopyörän tarkistaminen

• Tarkista ketjun vetopyörä kulumien varalta. Vaihda ketjun vetopyörä tarvittaessa.

• Ketjupyörä on vaihdettava aina teräketjun vaihdon yhteydessä. (Kuva 147) Terävarustuksen tarkistaminen

1. Tarkista, että niiteissä tai lenkeissä ei ole halkeamia

ja että niittejä ei ole irti. Vaihda tarvittaessa. (Kuva 148)

2. Varmista, että teräketju taipuu helposti. Jos teräketju

on jäykkä, vaihda se.

3. Vertaa teräketjua uuteen teräketjuun ja tarkista,

ovatko niitit ja lenkit kuluneet.

4. Vaihda teräketju, kun leikkuuhampaan pisin osa

on alle 4mm:n (0,16in) pituinen. Vaihda myös teräketju, jos leikkaimissa on halkeamia. (Kuva 149) Terälevyn tarkistaminen

1. Varmista, että öljykanava ei ole tukossa. Puhdista

tarvittaessa. (Kuva 144)

2. Tarkista, onko terälevyn reunoilla jäystettä. Poista

jäysteet viilalla. (Kuva 150)

3. Puhdista terälevyn ura. (Kuva 145)

4. Tarkista terälevyn ohjausura kulumien varalta.

Vaihda terälevy tarvittaessa. (Kuva 151)

5. Tarkista, onko terälevyn kärki karkea tai pahasti

6. Tarkasta, että terälevyn kärkipyörä pääsee

pyörimään vapaasti ja että kärkipyörän voitelureikä ei ole tukossa. Puhdista ja voitele tarvittaessa. (Kuva 146)

7. Käännä terälevy päivittäin toisinpäin, jotta sen

käyttöikä pitenee. (Kuva 153) Vianmääritys Käyttäjän toiminnot Merkkivalot Mahdolliset viat Mahdollinen ratkaisu Varoitusvalo vilkkuu. Ketjujarru on kytketty. Vapauta ketjujarru. Lämpötilavaih- telu. Anna laitteen jäähtyä. Ylikuormitus. Teräketju ei pääse liikku- maan. Vapauta teräketju. Käyttöliipaisinta ja käynnistys-/ pysäytyspaini- ketta painetaan samaan ai- kaan. Käynnistä laite vapauttamalla käyttöliipaisin. Vihreä LED vilkkuu. Matala akun jännite. Lataa akku. Varoitusvalo palaa. Huolto. Ota yhteyttä huoltoliikkeeseen. 1951 - 003 - 20.06.2023 137Akku LED-näyttö Mahdolliset viat Mahdollinen ratkaisu Vihreä merkkivalo vilkkuu. Matala akun jännite. Lataa akku. Vian merkkivalo vilkkuu. Lämpötilavaihtelu. Käytä akkua -10–40°C:n lämpötilas- sa. Liian korkea jännite. Varmista, että verkkojännite vas- taa tuotteeseen kiinnitetyssä tyyppi- kilvessä ilmoitettua arvoa. Katso tieto tuotteen tyyppikilvestä. Irrota akku akkulaturista. Vian merkkivalo syttyy. Akkukennoston ero liian suuri (1V). Ota yhteyttä huoltoliikkeeseen. Akkulaturi Tila Mahdolliset viat Mahdollinen toimenpide Latauksen merkkivalo palaa punaisena. Pysyvä akkulaturin virhe. Ota yhteyttä jälleenmyyjään. Latauksen merkkivalo vilkkuu vihreänä. Lämpötilavaihtelu, akku on liian kylmä tai kuuma käytet- täväksi tai ladattavaksi. Anna akun jäähtyä tai lämmetä. Kun akun lämpötila on oikea, sitä voi käyttää tai sen voi ladata. Käytä akkulaturia 5–40°C:n lämpötilassa. Latauksen merkkivalo vilkkuu punaisena. Viallinen akku Ota yhteyttä jälleenmyyjään. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.

• Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.

• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.

• Teippaa paljaat liittimet asettaessasi akun pakettiin. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Aseta akku ja akkulaturi paikkaan, johon kosteus tai pakkanen eivät pääse.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua varastossa, jossa lämpötila on 5–25°C ja jossa se ei ole suorassa auringonvalossa.

• Säilytä akkulaturia varastossa, jossa lämpötila on 5– 45°C ja jossa se ei ole suorassa auringonvalossa.

• Käytä akkulaturia ainoastaan 5–40°C:n lämpötiloissa.

• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50%.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä.

• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.

• Kiinnitä laite hyvin kuljetuksen ajaksi. 138 1951 - 003 - 20.06.2023Akun, akkulaturin ja tuotteen hävittäminen Alla oleva symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä auttaa estämään sekä ympäristö- että henkilövahinkoja. Saat lisätietoja paikallisviranomaisilta, jätehuollolta tai jälleenmyyjältäsi. (Kuva 24) Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa. Tekniset tiedot Tekniset tiedot 240i Moottori Tyyppi BLDC (harjaton) 36 V Ominaisuudet Virransäästötila SavE-toiminto Voitelujärjestelmä Öljypumpun tyyppi Automaattinen Öljysäiliön tilavuus, l/cm

0,2/200 Paino Moottorisaha ilman akkua, terälevyä, teräketjua ja ketjuöljysäiliön ollessa tyh- jä, kg 3,5 Melupäästöt

Äänentehotaso, mitattu dB(A) 99 Äänentehotaso, taattu L

Äänenpainetaso käyttäjän korvan tasalla mitattuna standardin EN 62841-1 mukaan

3,7 Teräketju/terälevy Suositeltavat terälevypituudet, tuumaa/cm 14-16-18 / 35,6–40,6–45,7 Tehokas leikkuupituus, tuumaa/cm 13-15-17 / 33,7–37,6–43,1

Melupäästöstä ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY ja standardin EN ISO 22868 mukai- sesti mitattuna tyypillinen tilastollinen hajonta (keskihajonta) on 3 dB(A).

Ilmoitetuilla tiedoilla koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 3 dB(A).

Tärinätaso standardin EN 62841-4-1 mukaan. Ilmoitettujen tärinätasotietojen tyypillinen tilastollinen hajonta (vakiopoikkeama) on ±1,5m/s

. Ilmoitetut tärinäarvot on mitattu, kun laite on varustettu suositellulla terälevyn pituisella teräketjulla. Jos laite on varustettu eripituisella terälevyllä, tärinätaso voi vaihdella enintään ±1,5 m/s

1951 - 003 - 20.06.2023 139240i Vetopyörän tyyppi / hampaiden lkm 6 Ketjunopeus enintään / (Normaalitila), m/s 11,8 Ketjunopeus enintään / (SavE-tila), m/s 9,4 Tarvikkeet Terälevyn ja teräketjun yhdistelmät Tuotteessa saa käyttää alla mainittuja terälaitteita. Terälevy Teräketju Tyyppi Pituus, tuu- maa Ketjun jako, tuumaa Uraleveys,

Kärkipyörän enimmäissäde Tyyppi Vetolenkkien lkm 578186652 14 3/8" mini 1,3 7T Husqvarna S93G (585422852)

Viilaustarvikkeet ja viilauskulmat Käytä teräketjun teroittamiseen Husqvarna- viilanohjainta. Husqvarna-viilanohjainta käytettäessä viilauskulma on varmasti oikea. Osanumerot on annettu alla olevassa taulukossa. Jos et osaa selvittää laitteesi teräketjun tyyppiä, katso ohjeita osoitteesta .

84-01 Hyväksytyt akut Akku BLi30 40-B140 Tyyppi Litiumioni Litiumioni 140 1951 - 003 - 20.06.2023Akku BLi30 40-B140 Akun kapasiteetti, Ah 7.8 4,0 Nimellisjännite, V 36 36 Paino, lb/kg 4.2/1.9 2,7/1,25 Laitteen hyväksytyt akkulaturit Akkulaturi 40-C80 Verkkovirta, V 100–240 Taajuus, Hz 50–60 Teho, W 72 Lähtöjännite, V, tasavirta/ ampeeria, A 43/1,6 1951 - 003 - 20.06.2023 141Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB , SE-561 82 Huskvarna, Ruotsi, puhelinnumero: +46-36-146500, vakuuttaa täten, että tuote: Kuvaus Akkukäyttöiset moottorisahat Tuotemerkki Husqvarna Tyyppi/malli 240i Tunniste Sarjanumerot vuodesta 2022 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa 2000/14/EC Melupäästödirektiivi Seuraavia standardeja on sovellettu: EN 62841-1:2015,

EN 62841-4-1:2020 EN IEC 63000:2018, EN

55014-1:2021; EN 55014-2:2021. Ilmoitettu tarkastuslaitos: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, on suorittanut EY-tyyppitarkastuksen konedirektiivin (2006/42/EY) artiklan 12 kohdan 3b mukaisesti. Sertifikaatin numero on: BM 50558450

Toimitettu moottorisaha vastaa EY-tyyppitarkastettua sahaa. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 139

12. Toitelüliti lukustus

3. Kontrolli toitelülitit ja selle lukustust (C) veendumaks,

1. Kontrollige toitelülitit ja toitelüliti lukustust. Vt jaotist
