KÄYTTÖOHJE Aspire P5P4A HUSQVARNA

4. Kaitsekaane lukustusnupp

16. Lukustusnupp toitelüliti lukustamiseks

2. Lükake toitelüliti lukustust (B) ja hoidke toitelülitit (C).

2. Lükake toitelüliti lukustust (A) ja hoidke toitelülitit (B).

2. Toote lukustamiseks lükake toitelüliti lukustusnuppu

7. Paigaldage kaitsekate (A) ja keerake lukustusnuppu

• Teose või sellest tuletatud teoste edasilevitamisel võite valida, kas soovite pakkuda toetust, garantiid, hüvitist või muid käesoleva litsentsiga kooskõlas olevaid kohustusi ja/või õigusi ning võtta selle eest tasu. Selliseid kohustusi vastu võttes võite tegutseda ainult enda nimel ja oma ainuvastutusel, mitte ühegi teise kaasautori nimel ja ainult siis, kui nõustute hüvitama, kaitsma ja hoidma iga kaasautorit mis tahes vastutuse eest, mis on tekkinud: või nõuded, mis on sellise kaasautori vastu esitatud, kuna nõustute mis tahes sellise garantii või lisavastutusega. TINGIMUSTE LÕPP Sisällys 2343 - 007 - 30.09.2025 205Johdanto p. 206

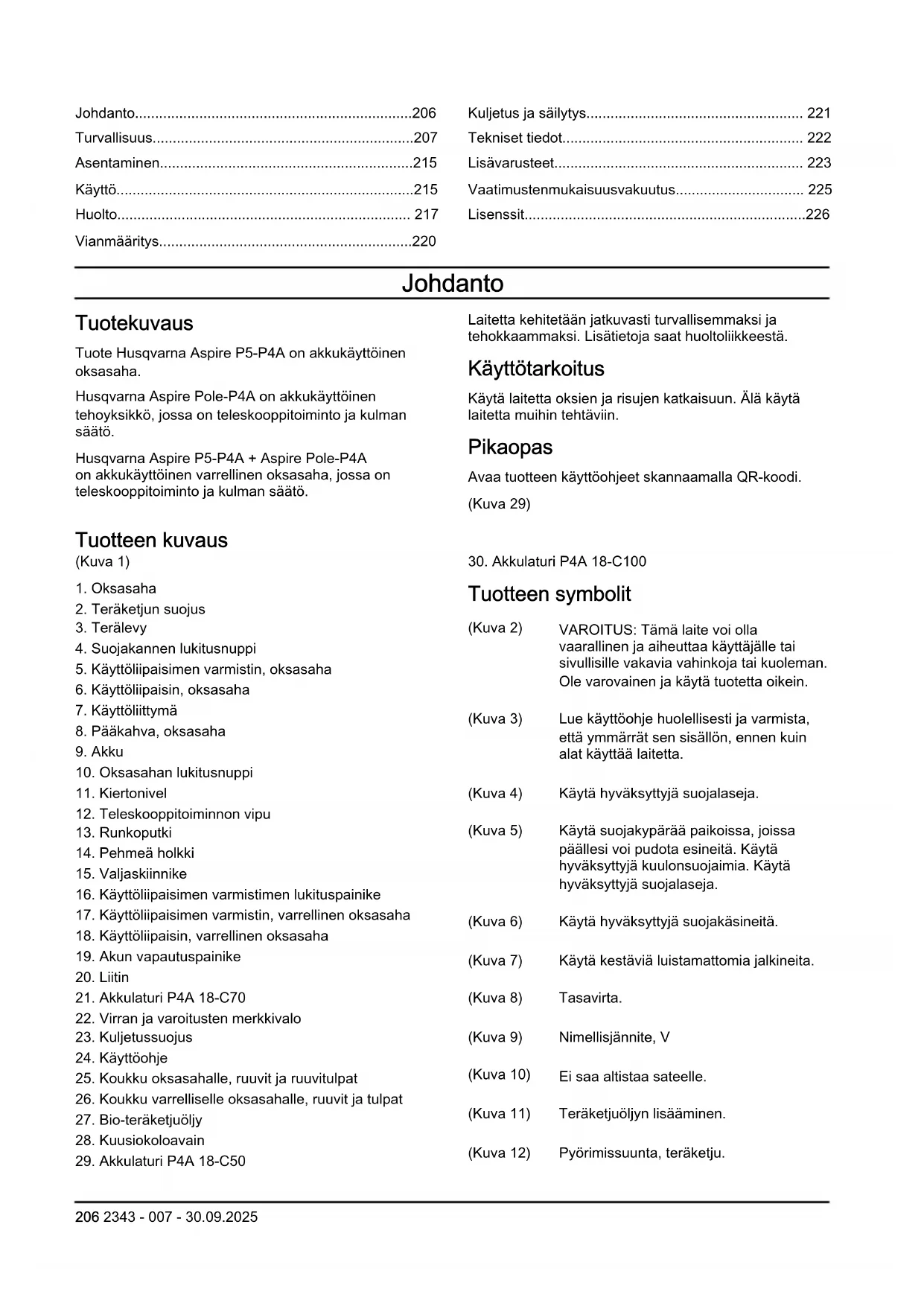

• Turvallisuus p. 207
• Asentaminen p. 215
• Käyttö p. 215
• Huolto p. 217
• Vianmääritys p. 220
• Kuljetus ja säilytys p. 221
• Tekniset tiedot p. 222
• Lisävarusteet p. 223
• Vaatimustenmukaisuusvakuutus p. 225
• Lisenssit Johdanto Tuotekuvaus Tuote Husqvarna Aspire P5-P4A on akkukäyttöinen oksasaha. Husqvarna Aspire Pole-P4A on akkukäyttöinen tehoyksikkö, jossa on teleskooppitoiminto ja kulman säätö. Husqvarna Aspire P5-P4A + Aspire Pole-P4A on akkukäyttöinen varrellinen oksasaha, jossa on teleskooppitoiminto ja kulman säätö. Laitetta kehitetään jatkuvasti turvallisemmaksi ja tehokkaammaksi. Lisätietoja saat huoltoliikkeestä. Käyttötarkoitus Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin. Pikaopas Avaa tuotteen käyttöohjeet skannaamalla QR-koodi. (Kuva 29) Tuotteen kuvaus (Kuva 1) p. 226

2. Teräketjun suojus

4. Suojakannen lukitusnuppi

5. Käyttöliipaisimen varmistin, oksasaha

6. Käyttöliipaisin, oksasaha

8. Pääkahva, oksasaha

12. Teleskooppitoiminnon vipu

16. Käyttöliipaisimen varmistimen lukituspainike

17. Käyttöliipaisimen varmistin, varrellinen oksasaha

18. Käyttöliipaisin, varrellinen oksasaha

19. Akun vapautuspainike

22. Virran ja varoitusten merkkivalo

25. Koukku oksasahalle, ruuvit ja ruuvitulpat

26. Koukku varrelliselle oksasahalle, ruuvit ja tulpat

27. Bio-teräketjuöljy

Tuotteen symbolit (Kuva 2) VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä tuotetta oikein. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. (Kuva 4) Käytä hyväksyttyjä suojalaseja. (Kuva 5) Käytä suojakypärää paikoissa, joissa päällesi voi pudota esineitä. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä suojalaseja. (Kuva 6) Käytä hyväksyttyjä suojakäsineitä. (Kuva 7) Käytä kestäviä luistamattomia jalkineita. (Kuva 8) Tasavirta. (Kuva 9) Nimellisjännite, V (Kuva 10) Ei saa altistaa sateelle. (Kuva 11) Teräketjuöljyn lisääminen. (Kuva 12) Pyörimissuunta, teräketju. 206 2343 - 007 - 30.09.2025(Kuva 13) Tapaturmavaara. Pidä kädet poissa teräketjun ulottuvilta. (Kuva 14) Löysää nuppia kääntämällä vasemmalle, kiristä nuppia kääntämällä oikealle. (Kuva 15) Laite täyttää voimassa olevien EU- direktiivien vaatimukset. (Kuva 16) Melupäästöt ympäristöön -tarra EU:n direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin ”Protection of the Environment Operations (Noise Control) Regulation 2017” -asetuksen mukaisesti. Tuotteen taattu äänitehotaso on määritetty teknisisissä tiedoissa sivulla Tekniset tiedot sivulla 222 ja kilvessä. (Kuva 17) Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Kuva 18) VAARA – Varmista riittävä etäisyys sähkölinjoihin. (Kuva 19) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta ja tuotteesta. (Kuva 20) VAROITUS – Irrota akku ennen huoltotoimenpiteitä. (Kuva 24) Tyyppikilvessä näkyy sarjanumero, jossa yyyy on valmistusvuosi, ww on valmistus- viikko ja xxxxx on sarjanumero. Huomautus: Muita laitteen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia. Akun ja/tai akkulaturin symbolit (Kuva 21) Vikaturvallinen muuntaja. (Kuva 22) Käytä ja säilytä akkulaturia ainoastaan sisätiloissa. (Kuva 23) Kaksoiseristys. (Kuva 25) Vie tämä tuote asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Vain Eurooppa) (Kuva 26) Käytä akkua vain POWER FOR ALL-järjes- telmäkumppanien tuotteissa. (Kuva 27) Suojaa akku tulelta, lialta, vedeltä, kosteu- delta ja kuumuudelta, kuten jatkuvalta voi- makkaalta auringonvalolta. Akku voi räjäh- tää tai voi aiheutua oikosulku. (Kuva 28) Tuotteen vaurioituminen Emme ole vastuussa tuotteen vaurioitumisesta, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Valmistaja Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: [phone] Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata tuotteen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Koneen yleiset turvaohjeet VAROITUS: Lue kaikki tämän koneen mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen 2343 - 007 - 30.09.2025 207voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Huomautus: Termillä ”kone” tarkoitetaan varoituksissa verkkosähköllä toimivaa (johdollista) konetta tai akkukäyttöistä (johdotonta) konetta. Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet altistavat onnettomuuksille.

• Älä käytä konetta räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Koneet aiheuttavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Pidä lapset ja sivulliset kaukana konetta käytettäessä. Häiriöt voivat saada sinut menettämään koneen hallinnan. Sähköturvallisuus

• Koneen liitinpistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen koneiden kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän kehoon kohdistuu maadoitus.

• Älä altista konetta sateelle tai märille olosuhteille. Koneeseen tuleva vesi lisää sähköiskun vaaraa.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa koneen kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vialliset tai solmussa olevat johdot lisäävät sähköiskun vaaraa.

• Kun käytät konetta ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa.

• Mikäli et voi välttää koneen käyttöä kosteissa olosuhteissa, käytä maavuotokatkaisinta. Maavuotokatkaisimen käyttö vähentää sähköiskun vaaraa. Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä konetta käyttäessäsi. Älä käytä konetta väsyneenä tai huumeiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Hetken epähuomio koneita käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulonsuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.

• Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä, koneeseen tarttumista tai sen kantamista. Koneiden kantaminen sormi kytkimellä tai virran kytkeminen koneeseen, kun kytkin on käyttöasennossa, altistaa onnettomuuksille.

• Irrota mahdolliset säätöavaimet ennen virran kytkemistä koneeseen. Koneen pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.

• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa koneen paremman hallinnan odottamattomissa tilanteissa.

• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos käytettävissä on kytkentämahdollisuus pölynerottimelle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoiston käyttö voi vähentää pölyyn liittyviä riskejä.

• Vaikka olisit käyttänyt koneita usein ja tuntisit ne hyvin, muista aina ottaa huomioon koneen turvamääräykset. Huolimaton toiminta voi johtaa sekunnin murto-osissa vakaviin loukkaantumisiin. Koneen käyttö ja huolto

• Älä pakota konetta. Käytä käyttötarkoitukseen sopivaa konetta. Oikea kone tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

• Älä käytä konetta, jos virtaa ei voi kytkeä ja katkaista virtakytkimellä. Mikä tahansa kone, jota ei voi hallita virtakytkimellä, on vaarallinen, ja se pitää korjata.

• Irrota pistoke pistorasiasta ja/tai akku koneesta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit koneita. Nämä varotoimenpiteet estävät koneen käynnistymisen vahingossa.

• Varastoi käyttämättömät koneet pois lasten ulottuvilta äläkä anna henkilöiden, jotka eivät tunne konetta tai näitä ohjeita, käyttää konetta. Koneet ovat vaarallisia taitamattomien käyttäjien käsissä.

• Pidä koneet ja lisävarusteet hyvässä kunnossa. Tarkista, että liikkuvat osat eivät ole pois paikoiltaan tai juuttuneet ja että mikään osa ei ole murtunut. Tarkista myös kaikki muut tekijät, jotka voivat vaikuttaa koneen toimintaan. Jos kone on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta koneesta.

• Pidä leikkuukoneet terävinä ja puhtaina. Oikein huolletut leikkuukoneet, joiden leikkuureunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

• Käytä konetta, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun.

2343 - 007 - 30.09.2025Koneen käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Jos koneen kahvat tai tarttumapinnat ovat liukkaat, koneen käsittely ja hallinta ei ole turvallista odottamattomissa tilanteissa. Akkukäyttöisten koneiden käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisen akuston lataamiseen.

• Käytä komeissa ainoastaan niille tarkoitettuja akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.

• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Älä käytä vaurioitunutta tai muutettua akkua tai konetta. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.

• Älä altista akkua tai konetta tulelle tai korkeille lämpötiloille. Koneen altistuminen tulelle tai yli 130°C:n lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai konetta ohjeissa määritetyn lämpötila- alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä. Huolto

• Anna koneen korjaaminen pätevän korjaajan tehtäväksi. Koneessa saa käyttää vain täysin samanlaisia varaosia. Näin taataan, että koneen käyttöturvallisuus säilyy ennallaan.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat. Oksasahan yleiset turvallisuusvaroitukset

• Pidä kaikki ruumiinosat kaukana teräketjusta, kun oksasaha on käynnissä. Ennen kuin käynnistät oksasahan, varmista, ettei teräketju osu mihinkään. Hetken huolimattomuus oksasahaa käytettäessä voi aiheuttaa vaatteiden tai kehon osien tarttumisen teräketjuun.

Pidä oksasaha aina tukevassa otteessa toinen käsi säätökahvassa ja toinen käsi lisäkahvassa.

• Pitele oksasahaa vain eristetystä tarttumapinnasta, koska teräketju voi osua piilotettuihin johtoihin. Jos teräketju osuu jännitteiseen johtoon, oksasahan paljaat metalliosat tulevat jännitteisiksi ja käyttäjä voi saada niistä sähköiskun.

• Käytä suojalaseja. Lisäsuojausta korville, päälle, käsille ja jaloille suositellaan. Asianmukainen suojavarustus pienentää lentävistä roskista tai teräketjun tahattomasta koskettamisesta aiheutuvien henkilövahinkojen riskiä.

• Älä käytä oksasahaa puussa, tikkailla, katolla tai epävakaalla alustalla. Tällainen sahan käyttö voi aiheuttaa vakavan henkilövahingon.

• Varmista aina kunnollinen jalansija ja käytä oksasahaa vain seisoma-asennossa kiinteällä, turvallisella ja tasaisella pinnalla. Liukkaat tai epätasaiset pinnat voivat aiheuttaa tasapainon tai oksasahan hallinnan menettämisen.

• Varo takaisinkimmahdusta, kun sahaat jännityksessä olevaa oksaa. Kun puun kuitujen jännitys vapautuu, jännittynyt oksa voi osua käyttäjään ja/tai heittää oksasahaa hallitsemattomasti.

• Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohut materiaali voi tarttua teräketjuun ja lyödä sinua kohti tai vetää sinut pois tasapainosta.

• Kanna oksasahaa virta katkaistuna ja poispäin kehostasi. Kun kuljetat oksasahaa tai viet sen varastoon, käytä aina terälevyn suojusta. Kun oksasahaa käsitellään asianmukaisesti, liikkuvan teräketjun tahattoman kosketuksen vaara on pienempi.

• Noudata voitelua, ketjun kiristystä sekä terälevyn ja -ketjun vaihtoa koskevia ohjeita. Virheellisesti kiristetty tai voideltu teräketju voi joko katketa tai kasvattaa takapotkun riskiä.

• Sahaa vain puuta. Älä käytä oksasahaa muihin kuin asianmukaisiin tarkoituksiin. Älä sahaa oksasahalla esimerkiksi metallia, muovia, kiveä tai muita kuin puisia rakennusmateriaaleja. Oksasahan käyttö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vaaratilanteen.

• Tätä oksasahaa ei ole tarkoitettu puiden kaatamiseen. Oksasahan käyttö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa käyttäjän tai sivullisten vakavan loukkaantumisen.

• Noudata kaikkia ohjeita, kun irrotat juuttunutta ainesta tai varastoit tai huollat oksasahaa. Varmista, että kytkin on OFF-asennossa ja akku irrotettu. Varrellisen oksasahan turvallisuusvaroitukset:

• Pidä kaikki ruumiinosat kaukana teräketjusta tai terästä, kun varrellinen oksasaha on käynnissä. Varmista ennen varrellisen oksasahan käynnistämistä, että teräketju tai terä ei kosketa mitään. Hetken epähuomio varrellista oksasahaa käyttäessä voi aiheuttaa tapaturman käyttäjälle tai sivullisille. 2343 - 007 - 30.09.2025 209• Käytä varrellista oksasahaa aina molemmin käsin. Pidä varrellisesta oksasahasta kiinni molemmin käsin, jotta et menetä sen hallintaa.

• Pienennä hengenvaarallisen sähköiskun riskiä välttämällä varrellisen oksasahan käyttöä sähkölinjojen läheisyydessä. Jos tuote osuu sähkölinjoihin tai jos sitä käytetään sähkölinjojen läheisyydessä, seurauksena voi olla vakava vamma tai hengenvaarallinen sähköisku.

• Pidä kiinni ainoastaan varrellisen oksasahan eristetyistä tarttumapinnoista, koska teräketju tai terä voi osua piilossa oleviin johtoihin. Jos teräketju tai terä koskettaa jännitteellistä sähköjohtoa, koneen paljaisiin metalliosiin saattaa syntyä jännite, jolloin käyttäjä voi saada sähköiskun.

• Käytä suojalaseja ja kuulosuojaimia. Suosittelemme suojavarusteita myös käsille ja sekä luistamattomia jalkineita. Asianmukaiset suojavarusteet vähentävät henkilövahinkojen riskiä.

• Käytä aina kypärää, kun käytät varrellista oksasahaa pään yläpuolella. Putoava leikkuujäte voi johtaa vakavaan henkilövahinkoon.

• Pidä aina tukeva asento ja käytä varrellista oksasahaa vain, kun seisot maassa. Liukkaat tai epätasaiset pinnat voivat aiheuttaa tasapainon tai koneen hallinnan menettämisen.

• Älä käytä varrellista oksasahaa puussa, tikkailla tai epävakaalla alustalla. Varrellisen oksasahan käyttö tällä tavalla voi johtaa tasapainon menetykseen, hallinnan menetykseen ja henkilövahinkoihin.

• Pidä kaikki virtajohdot ja kaapelit poissa leikkuualueelta. Virtajohdot tai kaapelit voivat olla piilossa puiden oksissa, jolloin teräketju tai terä saattaa osua niihin vahingossa.

• Älä käytä varrellista oksasahaa epäsuotuisissa sääolosuhteissa, etenkään jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.

• Varo takaisinkimmahdusta, kun sahaat jännityksessä olevaa oksaa. Kun puun kuitujen jännitys vapautuu, jännityksessä oleva oksa voi osua käyttäjään ja/tai heittää varrellista oksasahaa hallitsemattomasti.

• Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohuet oksat voivat tarttua teräketjuun tai terään ja kimmota käyttäjää kohti tai kiskaista käyttäjää aiheuttaen tasapainon menetyksen.

• Kun kannat varrellista oksasahaa sen ollessa pois kytkettynä, varo koskettamasta virtakytkintä ja pidä teräketju ja terä etäällä kehostasi. Kun varrellista oksasahaa kannetaan asianmukaisesti, teräketjun tai terän tahattoman kosketuksen vaara on pienempi.

• Kun kuljetat varrellista oksasahaa tai viet sen varastoon, käytä aina terälevyn tai terän suojusta. Kun varrellista oksasahaa käsitellään asianmukaisesti, liikkuvan teräketjun tai terän tahattoman kosketuksen vaara on pienempi.

• Kun irrotat juuttunutta materiaalia tai varastoit tai huollat varrellista oksasahaa, varmista, että virtakytkin on asetettu OFF-asentoon ja että kaikki akut on irrotettu. Koneen käynnistäminen vahingossa juuttunutta ainesta irrottaessa tai konetta huollettaessa voi johtaa vakavaan henkilövahinkoon.

• Sahaa vain puuta. Älä käytä varrellista oksasahaa muihin kuin asianmukaisiin tarkoituksiin. Älä sahaa esimerkiksi muovia, metallia, kiveä tai muita kuin puisia rakennusmateriaaleja. Varrellisen oksasahan käyttö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vaaratilanteen. Yleiset turvallisuusohjeet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Irrota akku käytön jälkeen, jotta tuote ei käynnisty vahingossa.

• Tämä tuote on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

• Älä käytä tuotetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa tuotteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Tarkista tuote ennen käyttöä. Katso Tuotteen turvalaitteet sivulla 212

Huolto sivulla 217 . Älä käytä tuotetta, joka on vahingoittunut tai joka ei toimi oikein. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.

• Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki tuotteella. Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu tuotteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä. Paikalliset määräykset saattavat asettaa ikärajoituksia käyttäjille.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä laite lasten ulottumattomissa.

• Tuotteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle ja muille vakavia vahinkoja tai kuoleman.

• Tarkista tuote kulumisen ja vaurioiden varalta aina ennen käyttöä ja minkä tahansa tuotteeseen kohdistuneen iskun jälkeen. Korjaa viat tarvittaessa.

• Jos terälaitteeseen tarttuu jotain käytön aikana, pysäytä ja sammuta laite. Varmista, että terälaite pysähtyy kokonaan. Poista akku ennen kuin puhdistat, tarkistat tai korjaat tuotetta ja/tai terälaitetta.

• Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinäaltistukseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu,

2343 - 007 - 30.09.2025voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.

• Vaara! Älä käytä tuotetta voimalinjojen läheisyydessä. Tuotetta ei ole suunniteltu suojaamaan käyttäjää sähköiskulta, mikäli se osuu sähkölinjoihin. Katso turvalliset etäisyydet voimajohtoihin paikallisista määräyksistä ja varmista, että käyttöasento on turvallinen, ennen kuin käytät varrellista oksasahaa. Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja määräyksiä. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä ja noudata niitä.

• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15metriä. Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käänny laitteen kanssa ympäri tarkistamatta ensin, että turva-alueella ei ole ketään.

• Älä koskaan käytä laitetta huonoissa sääolosuhteissa, kuten sumuisella tai sateisella säällä, kovalla tuulella, erittäin kylmällä säällä jne. Erittäin kuuma sää voi aiheuttaa laitteen ylikuumentumisen. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan, vaikuttaa puun kaatosuuntaan ym.

• Älä anna lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laite on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota akku aina, kun laite on ilman valvontaa.

• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi laitteen pysäytyksen jälkeen.

• Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinäaltistukseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.

• Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

• Sammuta aina laite, poista sen akku ja varmista, että terälaite on kokonaan pysähtynyt, ennen kuin alat huoltaa laitetta. Teroitusohjeista poikkeaminen lisää teräketjun takapotkualttiutta merkittävästi.

• Jos olet epävarma mistään laitteen käyttöön liittyvästä asiasta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjän tai huoltoliikkeen puoleen. Älä tee mitään sellaista, mihin et katso taitojesi riittävän.

• Älä tee mitään sellaista, mihin et katso taitojesi riittävän.

• Älä käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai huumeita, tai jos käytät lääkkeitä tai muita tuotteita, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

• Laite voi sinkoutua voimakkaasti sivulle, jos terälevyn kärki koskettaa kiinteään esineeseen. Tätä kutsutaan takapotkuksi. Takapotku voi olla niin voimakas, että laite/käyttäjä lennähtävät johonkin suuntaan ja laitteen hallinta menetetään. Vältä sahaamista terälevyn kärjellä.

• Älä käytä laitetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.

• Seiso tasapainoisessa ja tukevassa asennossa. Varmista, että voit siirtyä ja seisoa turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia tai vastaavia), joista voi olla haittaa siirtyessäsi nopeasti. Ole erittäin varovainen työskennellessäsi viettävässä maastossa.

• Ole erittäin varovainen jännityksessä olevia puita sahatessasi. Jännittynyt puu voi sekä ennen läpisahausta että sen jälkeen sinkoutua takaisin normaaliasentoonsa. Jos olet sijoittunut puuhun nähden väärin tai sahaat sitä väärästä kohdasta, se voi osua sinuun tai laitteeseen niin, että menetät laitteen hallinnan. Molemmat tilanteet voivat aiheuttaa vakavan tapaturman.

• Kohdista laitteen paino valjaisiin. Se helpottaa laitteen käsittelyä.

• Laite Aspire P5-P4A: Pitele laitetta oikealla tai vasemmalla kädellä. Pidä kädet ja muut ruumiinosat poissa teräketjun ulottuvilta. (Kuva 30)

• Laite Aspire P5-P4A + Aspire Pole-P4A: Pitele laitetta aina molemmin käsin. Pitele laitetta kehon oikealla puolella. (Kuva 31)

• Ennen kuin poistat ylimääräisen materiaalin laitteesta, pysäytä moottori ja varmista, että teräketju ei pyöri.

• Pysäytä laite, kun siirryt alueelta toiselle. Pitempiä matkoja siirryttäessä ja kuljetusten aikana on käytettävä kuljetussuojusta. 2343 - 007 - 30.09.2025 211• Älä koskaan laske käynnissä olevaa laitetta maahan, jos et pysty valvomaan sitä koko ajan.

• Jos laitetta käytetään alle –10asteen lämpötiloissa, laitetta ja akkua on säilytettävä lämmitetyssä tilassa vähintään 24 tuntia ennen työskentelyn aloittamista.

• Älä seiso koskaan suoraan sahattavan oksan alla. Tämä voi johtaa vakavaan henkilövahinkoon tai jopa kuolemaan.

• Noudata sovellettavia turvallisuusmääräyksiä työskennellessäsi voimajohtojen läheisyydessä.

• Tätä tuotetta ei ole eristetty sähköisesti. Jos laite joutuu kosketuksiin jännitteellisten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolemantapaus tai vakava ruumiinvamma. Sähköjännite voi siirtyä pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi jännite on sitä pidemmän matkan se voi kulkea. Sähköjännite voi kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä aina vähintään 10 m:n etäisyys laitteen ja jännitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että jännite on katkaistu, ennen kuin aloitat työsi.

• Tylsä teräketju voi lisätä onnettomuuksien vaaraa. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kypärää, jos on mahdollista, että päähän putoaa esineitä. (Kuva 32)

• Käytä hyväksyttyjä kuulonsuojaimia. (Kuva 33)

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset. (Kuva 34)

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. (Kuva 35)

• Käytä turvajalkineita, joissa on luistamaton pohja. (Kuva 36)

• Käytä viiltosuojattuja housuja.

• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai avonaisia jalkineita. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

• Pidä ensiaputarvikkeet helposti saatavilla. (Kuva 37) Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä. Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Lue kohdasta Tuotteen kuvaus sivulla 206 tiedot siitä, missä osat sijaitsevat laitteessa. Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä. VAROITUS: Älä koskaan käytä tuotetta, jos sen turvalaitteet ovat vaurioituneet. Laitteen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi. HUOMAUTUS: Kaikki laitteen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos laitteessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla laitteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat laitteen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike. Käyttöliittymän tarkistaminen Aspire P5-P4A Vihreät merkkivalot (A) näyttävät latauksen tilan. Vihreät merkkivalot myös ilmaisevat, että laite on käynnissä.

1. Paina virtapainiketta (B) pitkään. (Kuva 38)

a) Jos vihreät merkkivalot (A) palavat, laite on käynnissä. b) Jos vihreät merkkivalot (A) eivät pala, laite ei ole käynnissä.

Vianmääritys sivulla 220 jos varoitusvalo (C) vilkkuu.

2343 - 007 - 30.09.2025Käyttöliipaisimen varmistimen tarkistaminen Käyttöliipaisimen varmistin estää laitteen tahattoman käytön. Kun irrotat otteen kahvasta, sekä käyttöliipaisin että varmistin palautuvat lähtöasentoonsa.

1. Laite Aspire P5-P4A + Aspire Pole-P4A: Paina

lukituspainiketta eteenpäin. (Kuva 39)

2. Varmista, että käyttöliipaisin on lukittu, kun

käyttöliipaisimen varmistin on alkuasennossa. a) Laite Aspire P5-P4A: (Kuva 40) b) Laite Aspire P5-P4A + Aspire Pole-P4A: (Kuva 41)

3. Paina käyttöliipaisimen varmistinta. Varmista,

että käyttöliipaisimen varmistin siirtyy takaisin alkuasentoonsa. a) Laite Aspire P5-P4A: (Kuva 42) b) Laite Aspire P5-P4A + Aspire Pole-P4A: (Kuva 43)

4. Tarkista, että käyttöliipaisin ja sen varmistin liikkuvat

vapaasti ja palautusjousi toimii oikein. a) Laite Aspire P5-P4A: (Kuva 44) b) Laite Aspire P5-P4A + Aspire Pole-P4A: (Kuva 45)

5. Käynnistä tuote, katso kohta

6. Käytä täyttä nopeutta.

7. Vapauta käyttöliipaisin ja varmista, että terävarustus

pysähtyy. Terälaitteiden turvaohjeet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Käytä ainoastaan hyväksyttyjä terälevyn ja teräketjun yhdistelmiä ja viilausvarusteita. Katso kohta Huolto sivulla 217

• Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja.

• Huolehdi leikkuuhammastuksen oikeasta teroituksesta. Noudata ohjeita ja käytä suositeltua viilanohjainta. Vaurioitunut tai väärin teroitettu teräketju lisää onnettomuusvaaraa. (Kuva 46)

• Pidä syvyyden säätö oikeana. Noudata ohjeita ja käytä suositeltua syvyyden säätöasetusta. Liian suuri syvyyden säätöasetus lisää takapotkun vaaraa. (Kuva 47)

• Varmista, että teräketju on oikein kiristetty. Jos teräketjua ei ole kiristetty tiukasti terälevyä vasten, teräketju voi irrota. Teräketjun väärä kireys lisää terälevyn, teräketjun ja ketjun vetopyörän kulumista. Katso kohta Lisävarusteet sivulla 223

• Huolla terälaitteet säännöllisesti ja voitele ne asianmukaisesti. Voitele teräketju ennen jokaista käyttökertaa. Jos teräketjua ei ole voideltu kunnolla, terälevyn, teräketjun ja ketjun vetopyörän kulumisvaara kasvaa. (Kuva 49) Akkuturvallisuus VAROITUS: Lue kaikki turvallisuus- ja yleisohjeet. Turvallisuus- ja yleisohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Säilytä turvallisuus- ja yleisohjeet tulevaa käyttöä varten.

• Turvallisuusohjeet koskevat vain järjestelmän POWER FOR ALL 18 V:n ladattavia litiumioniakkuja.

• Käytä ladattavaa akkua vain POWER FOR ALL- järjestelmäkumppanien tuotteissa. Ladattavat 18 V:n akut, joissa on merkintä POWER FOR ALL, ovat täysin yhteensopivia seuraavien tuotteiden kanssa: – Kaikki 18V:n POWER FOR ALL-akkujärjestelmän tuotteet. – Kaikki 18 V:n tuotteet POWER FOR ALL- järjestelmäkumppaneilta.

• Noudata tuotteen käyttöoppaassa annettuja akkusuosituksia. Tämä on ainoa keino varmistaa ladattavan akun ja tuotteen turvallinen käyttö ja suojata akku vaaralliselta ylikuormitukselta.

• Lataa akut vain valmistajan tai POWER FOR ALL-järjestelmäkumppanien suosittelemilla laturilla. Muuhun akkutyyppiin sopiva laturi voi aiheuttaa käytettäessä tulipalovaaran.

• Akku toimitetaan osittain ladattuna. Jotta akun kapasiteetti olisi paras mahdollinen, lataa akku täyteen ennen kuin käytät sähkötyökalua ensimmäisen kerran.

• Säilytä akustot poissa lasten ulottuvilta.

• Älä avaa akkua. Tämä aiheuttaa oikosulkuvaaran.

• Jos akku vaurioituu tai sitä käytetään väärin, akusta voi vapautua höyryjä. Akku voi syttyä tuleen tai räjähtää. Varmista, että alue on hyvin tuuletettu, ja hakeudu lääkäriin, jos havaitset haittavaikutuksia. Höyryt voivat ärsyttää hengityselimiä.

• Jos akkua käytetään väärin tai se on vahingoittunut, akusta voi tihkua syttyviä nestettä. Vältä kontaktia tällaisen nesteen kanssa. Jos nestettä joutuu vahingossa iholle, huuhtele se vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Jos akku on vaurioitunut, nestettä voi purkautua ja valua lähellä oleville pinnoille. Tarkista vaurioituneet osat. Puhdista osat ja vaihda ne tarvittaessa.

• Älä aiheuta akuston oikosulkua. Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, 2343 - 007 - 30.09.2025 213ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akku voi vahingoittua siihen kohdistuvasta voimasta tai terävistä esineistä, kuten nauloista tai ruuvimeisseleistä. Sisäinen oikosulku voi aiheuttaa akun palamisen, savuamisen, räjähtämisen tai ylikuumenemisen.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat.

• Suojaa akku tulelta, lialta, vedeltä, kosteudelta ja kuumuudelta, kuten jatkuvalta voimakkaalta auringonvalolta. Akku voi räjähtää tai voi aiheutua oikosulku.

• Käytä tuotteen akkua ainoastaan lämpötiloissa -5 °C – 40 °C.

• Säilytä akkua vain lämpötilassa -20 °C – 50 °C. Älä esimerkiksi jätä akkua autoon kesällä. Kun lämpötila on < 0 °C, joidenkin laitteiden teho voi heiketä.

• Lataa akkua vain lämpötilassa 0 °C – 35 °C. Lataaminen tämän lämpötila-alueen ulkopuolella saattaa vaurioittaa paristoa ja aiheuttaa palovaaran. Akkulaturin turvallisuus VAROITUS: Lue kaikki turvallisuus- ja yleisohjeet. Turvallisuus- ja yleisohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Säilytä nämä ohjeet turvallisessa paikassa. Käytä laturia vain, jos pystyt täysin arvioimaan kaikki toiminnot ja suorittamaan ne rajoituksetta tai jos olet saanut vastaavat ohjeet.

• Tätä laturia ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joilla on ruumiillisia, aisteihin liittyviä tai henkisiä rajoitteita tai joilla ei ole riittävästi kokemusta tai tietämystä sen käytöstä. Tätä laturia voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on ruumiillisia, aisteihin liittyviä tai henkisiä rajoitteita tai joilla ei ole riittävästi kokemusta tai tietämystä sen käytöstä, jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on opastanut heitä laturin turvallisessa käytössä ja he ymmärtävät siihen liittyvät vaarat. Muussa tapauksessa on olemassa käyttövirheiden ja loukkaantumisen vaara.

• Valvo lapsia laitteen käytön, puhdistuksen ja huollon aikana. Näin voidaan varmistaa, että lapset eivät leiki laturilla.

• Lataa vain 18voltin POWER FOR ALL-järjestelmän akkuja, joiden kapasiteetti on vähintään 1,5Ah. Akun jännitteen on vastattava laturin akun latausjännitettä. Älä lataa akkuja, jotka eivät sovellu uudelleenlataukseen. Muuten on olemassa tulipalon ja räjähdyksen vaara.

Käytä laturia vain suljetussa tilassa, äläkä altista sitä kosteille olosuhteille. Sähkötyökaluun tunkeutunut vesi lisää sähköiskun vaaraa.

• Pidä laturi puhtaana. Lika aiheuttaa sähköiskun vaaran.

• Tarkista aina laturi, kaapeli ja pistoke ennen käyttöä. Lopeta laturin käyttö, jos havaitset vaurioita. Älä avaa laturia itse, vaan vie se korjattavaksi Husqvarna-huoltoliikkeeseen tai valtuutettuun huoltoliikkeeseen, joka käyttää ainoastaan alkuperäisiä varaosia. Vaurioituneet laturit, kaapelit ja pistokkeet lisäävät sähköiskun vaaraa.

• Älä käytä laturia helposti syttyvällä pinnalla (esim. paperi, tekstiilit) tai helposti syttyvässä ympäristössä. Laturi kuumenee käytön aikana, mikä aiheuttaa tulipalon vaaran.

• Älä peitä laturin ilmanvaihtoaukkoja. Muuten laturi voi ylikuumentua eikä se enää toimi kunnolla.

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisen akuston lataamiseen.

• Jos akku vaurioituu tai sitä käytetään väärin, akusta voi myös vapautua höyryjä. Varmista, että alue on hyvin tuuletettu, ja hakeudu lääkäriin, jos havaitset haittavaikutuksia. Höyryt voivat ärsyttää hengityselimiä.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kontaktia tällaisen nesteen kanssa. Jos nestettä joutuu vahingossa iholle, huuhtele se vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Vain Isossa-Britanniassa myytävät tuotteet: Laitteesi on varustettu BS 1363/A -standardin mukaisella sähköpistokkeella, jossa on sisäinen sulake (ASTA- sertifioitu BS 1362 -standardin mukaisesti). Jos pistoke ei sovi pistorasiaan, pistoke on katkaistava ja valtuutetun huoltohenkilön on asennettava sen tilalle sopiva pistoke. Vaihtopistokkeessa on oltava sama sulakeluokitus kuin alkuperäisessä pistokkeessa. Katkaistu pistoke on hävitettävä sähköiskun vaaran välttämiseksi, eikä sitä saa koskaan enää laittaa pistorasiaan. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

2343 - 007 - 30.09.2025• Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

• Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

• Käytä vain alkuperäisiä varaosia. Asentaminen Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista. Oksasahan kiinnittäminen teleskooppivarteen

1. Kiinnitä oksasaha (A) teleskooppivarteen (B). Jos

oksasaha ei asetu varteen vaivatta, sitä ei ole asennettu oikein. (Kuva 50)

2. Kiristä nuppi (C).

Huomautus: Kun oksasaha on kiinnitetty teleskooppivarteen, oksasahan käyttöliittymä ei ole käytössä. Teleskooppivarren pituuden säätäminen

1. Nosta varren vipua (A). (Kuva 51)

2. Säädä teleskooppivarren pituus sopivaksi.

3. Lukitse teleskooppivarsi paikoilleen painamalla vipu

alas. Koukun kiinnitys seinään

• Kiinnitä koukku seinään sisätiloissa.

• Älä aseta koukkua suoraan auringonpaisteeseen. Lämpötilan tulee olla ‑10°C–70°C.

• Koukku voidaan asentaa kipsilevy-, puu- tai betoniseinään. HUOMAUTUS: Varmista, että seinä kestää vähintään 30 kg:n kuorman.

• Kiinnitä tuote seinään kolmella ruuvilla (A). Käytä tarvittaessa ruuvitulppia (B). HUOMAUTUS: Varmista, että ruuvit sopivat seinän materiaaliin. a) Laite Aspire P5-P4A: (Kuva 52) b) Laite Aspire P5-P4A + Aspire Pole-P4A: (Kuva 53)

• Lisätietoa laitteellesi saatavana olevista varastoinnin lisävarusteista saat ottamalla yhteyttä Husqvarna- huoltoon. Laitteen ripustaminen koukkuun

• Ripusta oksasaha kuvan osoittamalla tavalla. (Kuva 54)

• Ripusta varsi kuvan osoittamalla tavalla. (Kuva 55) Käyttö Laitteen toiminnan tarkistaminen

1. Tarkista, ettei ilmanottoaukossa ole likaa tai

vaurioita. Poista lika ja ylimääräinen materiaali laitteesta harjalla.

2. Kiristä kaikki mutterit ja ruuvit.

3. Varmista, että oksasaha on koottu oikein.

4. Tarkista oksasaha vaurioiden, kuten halkeamien,

varalta. Vaihda oksasaha, jos se on vaurioitunut.

5. Varmista, että suojukset on kiinnitetty oikein ja ettei

niissä ole vaurioita.

6. Varmista, että laite toimii oikein.

Akku VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön. Säilytä akku ja laturi oikeassa lämpötilassa. Ympäristön lämpötila Akun käyttäminen laitteessa -5 °C – 40 °C Akun lataaminen 0 °C – 35 °C 2343 - 007 - 30.09.2025 215Akun lataaminen Lataa akku ennen ensimmäistä käyttökertaa. Huomautus: Lataaminen on mahdollista vain, kun akun lämpötila on sallitun vaihteluvälin (0 °C – 35 °C) rajoissa.

1. Aseta akku akkulaturiin. Akku on liitetty akkulaturiin,

kun vihreä merkkivalo vilkkuu. (Kuva 56) (Kuva 57) (Kuva 58)

2. Akku on ladattu täyteen, kun akkulaturin vihreä

merkkivalo palaa. Lataa akkua enintään 24tuntia.

3. Irrota akkulaturi verkkovirrasta.

HUOMAUTUS: Älä vedä virtajohdosta.

4. Irrota akku akkulaturista.

Akun varaustilan merkkivalo akkulaturissa Akkulaturin punainen merkkivalo (A) ja vihreä merkkivalo (B) ilmaisevat akun tilan. Katso kohta Akun lataaminen sivulla 216

(Kuva 59) Akkulaturi Merkkivalo Akun tila P4A 18-C50 Vihreä merkkiva- lo vilkkuu. Akkua ladataan. P4A 18-C70 P4A 18-C100 Vihreä merkkiva- lo vilkkuu no- peasti. Akkua ladataan. Vihreä merkkiva- lo vilkkuu hitaas- ti. Akun varaustaso on 80 %. P4A 18-C50 P4A 18-C70 P4A 18-C100 Vihreä merkkiva- lo palaa. Akku on ladattu täyteen. P4A 18-C70 P4A 18-C100 Punainen merk- kivalo palaa. Katso kohta Ak- kulaturi sivulla

Punainen merk- kivalo vilkkuu nopeasti. Katso kohta Ak- kulaturi sivulla

Akun tilan merkkivalo laitteessa Kun akku on asennettu laitteeseen, laitteen merkkivalot ilmaisevat akun tilan. (Kuva 60) Merkkivalo Akun tila Merkkivalot 1, 2 ja 3 palavat. Täyteen ladattu. Merkkivalot 1 ja 2 palavat. Riittävästi ladattu Merkkivalo 1 palaa. Akun virta on vähissä. Merkkivalo 1 vilkkuu. Akku on tyhjä. Akun latausti- lan ilmaisin vilkkuu. Lataa akku. Katso kohta Akun lataaminen sivulla 216

Akun kiinnittäminen laitteeseen VAROITUS: Käytä laitteessa vain POWER FOR ALL-järjestelmän P4A 18 V- litiumioniakkuja.

1. Varmista, että akku on täysin ladattu.

2. Aseta akku laitteen akun pidikkeeseen. Jos akku ei

asetu pidikkeeseen vaivatta, sitä ei ole asennettu oikein. a) Laite Aspire P5-P4A: (Kuva 61) b) Laite Aspire P5-P4A + Aspire Pole-P4A: (Kuva 62)

3. Työnnä akku kokonaan akun pidikkeeseen. Akku

lukittuu paikalleen, kun kuulet napsahduksen.

4. Varmista, että salpa lukittuu oikein paikoilleen.

Tuotteen käynnistäminen – Aspire P5- P4A

1. Paina käyttöliittymän (A) virtapainiketta. LED-valot

2. Paina käyttöliipaisimen varmistinta (B) ja

käyttöliipaisinta (C). Tuotteen käynnistäminen – Aspire P5- P4A + Aspire Pole-P4A

1. Paina lukituspainiketta eteenpäin. (Kuva 39)

2. Paina käyttöliipaisimen varmistinta (A) ja

käyttöliipaisinta (B). (Kuva 64) Oksien katkaisu VAROITUS: Ole varovainen työskennellessäsi voimalinjojen läheisyydessä. Putoavat oksat voivat aiheuttaa oikosulun.

• Jos mahdollista, sijoitu niin, että voit sahata oksan oikeassa kulmassa (Kuva 65)

2343 - 007 - 30.09.2025• Sahaa suuret oksat osissa, jotta voit hallita niiden putoamispaikkaa paremmin. Kiinnitä huomiota myös siihen, että putoavat oksat voivat kimmota käyttäjää kohti osuttuaan maahan. (Kuva 66)

• Älä koskaan sahaa oksan tyvessä olevaa kuoriharjannetta, sillä se hidastaa sahauskohdan paranemista ja lisää sienitautien riskiä. (Kuva 67)

• Käytä leikkuupään juuressa olevaa pidäkettä tukena sahaamisen aikana. Tämä estää terälaitteen hypytyksen oksaa sahatessa. (Kuva 68)

• Sahaa lovi oksan alapintaan ennen oksan sahaamista poikki. Tämä estää kaarnaa tai tuohta repeytymästä, mikä hidastaisi paranemista ja voisi aiheuttaa puulle pysyviä vaurioita. Loven syvyys saa olla enintään ⅓ oksan paksuudesta, jotta ketju ei jumiudu. Anna ketjun pyöriä samalla, kun vedät terälaitteen oksasta, jotta ketju ei jumiudu. (Kuva 69)

• Seiso tukevasti ja varmista, etteivät oksat, kivet ja puut haittaa työntekoasi. VAROITUS: Älä koskaan aktivoi käyttöliipaisinta, jos et näe terälaitetta kokonaan. Tuotteen pysäyttäminen Aspire P5-P4A

1. Vapauta käyttöliipaisin.

2. Paina käyttöliittymän virtapainiketta. LED-valot

3. Paina vapautuspainiketta ja vedä akku ulos. (Kuva

70) Tuotteen pysäyttäminen Aspire P5-P4A + Aspire Pole-P4A

1. Vapauta käyttöliipaisin.

2. Lukitse tuote työntämällä käyttöliipaisimen

varmistimen lukituspainiketta taaksepäin.

3. Paina akun vapautuspainiketta ja vedä akku ulos.

4. Irrota teleskooppivarsi tuotteesta tarvittaessa.

Tuotteen kulman säätäminen Tuotteen voi säätää seitsemään eri asentoon. VAROITUS: Älä säädä työskentelykulmaa käyttäessäsi tuotetta.

1. Sammuta tuote ja irrota akku.

2. Pidä tiukasti kiinni oksasahan pidikkeestä (A). (Kuva

3. Pidä kiertoniveltä (B) painettuna.

4. Aseta oksasahan pidike oikeaan asentoon.

5. Lukitse oksasahan pidike vapauttamalla kiertonivel.

6. Liikuta oksasahan pidikettä ylös ja alas, kunnes se

lukkiutuu paikalleen. Huolto Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista. VAROITUS: Irrota akku ennen laitteen huoltamista. Huoltokaavio Huolto Päivittäin Viikoittain Kuukausittain Puhdista laitteen ulko-osat kuivalla liinalla. Älä käytä vettä.

Varmista, että käynnistys-/pysäytyspainike toimii oikein eikä se ole viallinen.

Varmista, että käyttöliipaisin ja sen varmistin toimivat asianmukaisesti turvallisuutta ajatell- en.

Varmista, että kaikki ohjaimet toimivat kun- nolla ja ovat ehjiä.

2343 - 007 - 30.09.2025 217Huolto Päivittäin Viikoittain Kuukausittain Pidä kahvat kuivina ja puhtaina. Varmista, et- tei kahvoissa ole öljyä tai rasvaa.

Varmista, että teräketjun suojus ei ole vaur- ioitunut. Vaihda suojus, jos se on vaurioitu- nut.

Varmista, että kaikki ruuvit ja mutterit on kir- istetty.

Varmista, että akun vapautuspainikkeet toi- mivat oikein ja lukitse akku laitteeseen.

Varmista, että akkulaturi toimii oikein. X Varmista, ettei akku ole vaurioitunut. X Varmista, että akku on ladattu. X Varmista, että akkulaturi ei ole vaurioitunut. X Tarkista teräketju. X Teroita teräketju. X Tarkista teräketjun kireys. X Voitele teräketju. X Tarkista, että teräketju ei pyöri ilman, että käyttöliipaisinta painetaan.

Tarkista kaikki kaapelit ja liitännät. Varmista, että vaurioita tai likaa ei ole.

Puhdista teräketjun suojus. X Poista jäysteet terälevyn sivuilta. X Tarkista akun ja tuotteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.

Varmista, ettei oksasaha ole vaurioitunut. Vaihda oksasaha, jos se on vaurioitunut. Kaikki oksasahaan liittyvät huoltotoimet on annettava valtuutetun Husqvarna-huollon tehtäväksi. Tarkista ketjun vetopyörä kulumien varalta. Vaihda ketjun vetopyörä noin 20 käyttötunnin jälkeen tai tarvittaessa useammin. Terävarustuksen tarkistaminen

1. Tarkista, että niiteissä tai lenkeissä ei ole halkeamia

ja että niittejä ei ole irti. Vaihda tarvittaessa. (Kuva 73)

2. Varmista, että teräketju taipuu helposti. Jos teräketju

on jäykkä, vaihda se.

3. Vertaa teräketjua uuteen teräketjuun ja tarkista,

ovatko niitit ja lenkit kuluneet.

4. Vaihda teräketju, kun leikkuuhampaan pisin osa

on alle 4mm:n (0,16in) pituinen. Vaihda myös teräketju, jos leikkaimissa on halkeamia. (Kuva 74) Terälevyn ja teräketjun vaihtaminen

1. Käännä lukitusnuppia vastapäivään ja irrota

suojakansi (A). (Kuva 75)

2. Irrota terälevy, jossa on teräketju paikallaan.

3. Irrota teräketju terälevystä.

4. Aseta uusi teräketju terälevyn ohjausuraan.

5. Asenna uusi terälevy siten, että ohjausura (B) tulee

pultin (E) päälle ja aukko (D) kohdistuu terälevyn tappiin (F).

6. Asenna teräketju ketjupyörän (G) päälle.

Varmista, että leikkuuhampaat osoittavat poispäin ketjupyörästä (C). 218 2343 - 007 - 30.09.20257. Asenna suojakansi (A) ja käännä lukitusnuppia myötäpäivään.

8. Kiristä teräketju. Katso ohjeet kohdasta

Teräketjun kireyden säätäminen sivulla 219

Teräketjun teroittaminen Terälevyä ja teräketjua koskevat tiedot VAROITUS: Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja. Vaihda kulunut tai vahingoittunut terälevy tai teräketju suositeltuun terälevyn ja teräketjun yhdistelmään. Suositukset antaa Husqvarna. Tämä on välttämätöntä laitteen turvatoimintojen säilyttämiseksi. Katso kohta Lisävarusteet sivulla 223 , jos tarvitset listan varaosiksi suosittelemistamme terälevy- ja teräketjuyhdistelmistä.

• Terälevyn pituus, tuumaa/cm. Tiedot terälevyn pituudesta ja tyypistä löytyvät yleensä terälevyn takapäästä. (Kuva 76)

• Teräketjun jako, tuumaa. Terälevyn kärkipyörän hammastuksen ja vetopyörän etäisyyden on vastattava teräketjun vetolenkkien välistä etäisyyttä. (Kuva 77)

• Vetolenkkien lukumäärä. Terälevyn tyyppi määrää vetolenkkien lukumäärän. (Kuva 78)

• Terälevyn ohjausuran leveys, tuumaa/mm. Terälevyn ohjausuran leveyden on oltava sama kuin ketjun vetolenkkien leveys. (Kuva 79)

• Ohjausuran on oltava kohdakkain laitteen kanssa. (Kuva 80)

• Vetolenkin leveys, mm/tuumaa. (Kuva 81) Yleistä tietoa leikkainten teroituksesta Älä käytä tylsää teräketjua. Jos teräketju on tylsä, työnnä terälevyä voimakkaammin puun läpi. Jos teräketju on erittäin tylsä, sahauksessa syntyy vain sahanpurua eikä puulastuja. Terävä teräketju pureutuu kunnolla puuhun, ja sahatessa syntyy pitkiä ja paksuja puulastuja. VAROITUS: Takapotkun voima kasvaa merkittävästi, jos teroitusohjeita ei noudateta. Huomautus: Katso kohta Leikkainten teroittaminen sivulla 219 , jos haluat lisätietoja teräketjun teroittamisesta. Leikkainten teroittaminen

1. Käytä pyöröviilaa ja viilanohjainta leikkuuhampaiden

teroitukseen. (Kuva 82) Huomautus: Katso kohta Lisävarusteet sivulla

, jos haluat tarkistaa, mitä viilaa ja ohjainta Husqvarna suosittelee käyttämällesi teräketjulle.

2. Aseta viilanohjain asianmukaisesti leikkaimen päälle.

Katso tarkemmat ohjeet viilanohjaimen mukana toimitetuista ohjeita.

3. Liikuta viilaa leikkuuhampaiden sisäpuolelta

ulkopuolelle. Kevennä otetta paluuvedon ajaksi. (Kuva 83)

4. Viilaa kaikki leikkuuhampaat yhdeltä puolelta.

5. Käännä laite toisin päin ja viilaa hampaat toiselta

6. Varmista, että kaikki leikkuuhampaat ovat

samanpituisia. Teräketjun kireyden säätäminen VAROITUS: Väärin kiristetty teräketju saattaa irrota terälevystä ja aiheuttaa vakavan vahingon tai kuoleman. Teräketju pitenee käytön myötä. On tärkeää säätää teräketjun kireyttä säännöllisesti, jotta kireys on oikea. Tarkista teräketjun kireys ennen laitteen käyttöä. Kiristä teräketju mahdollisimman kireälle, mutta niin, että se pyörii käsin pyöritettäessä. Huomautus: Uusi teräketju vaatii sisäänajon. Tarkista sen aikana kireys tavallista useammin.

1. Kiristä teräketju kääntämällä ketjun kireydensäädintä

myötäpäivään. Kiristä teräketjua mahdollisimman paljon. Sen on oltava kireällä terälevyä vasten. (Kuva 84) Huomautus: Lisää ketjun kireyttä kääntämällä säätöpyörää ylös (+) tai vähennä sitä kääntämällä pyörää alas (-). Teräketjun kiristys on oikea, kun sitä pystyy kääntämään helposti käsin mutta se on silti tiukasti terälevyä vasten.

2. Tarkista, että teräketjua on helppo pyörittää käsin ja

että se ei roiku löysänä terälevyn alapuolella. (Kuva 85) Terälaitteen voitelu VAROITUS: Riittämätön terälaitteen voitelu voi aiheuttaa teräketjun katkeamisen, mikä voi aiheuttaa vakavan, jopa hengenvaarallisen tapaturman. 2343 - 007 - 30.09.2025 219VAROITUS: Älä käytä jäteöljyä! Jäteöljy on vaarallista ihmisille, laitteelle ja ympäristölle. Teräketjuöljy

• Käytä teräketjuun hyvin tarttuvaa teräketjuöljyä. Teräketjuöljyn on säilytettävä viskositeettinsa kaikissa sääolosuhteissa, niin kuumana kesäpäivänä kuin kylmässä talvisäässäkin.

• Husqvarna-teräketjuöljyn käyttäminen pidentää teräketjun käyttöikää ja vähentää ympäristöhaittoja. Jos Husqvarna-teräketjuöljyä ei ole saatavana, käytä tavallista teräketjuöljyä.

• Jos teräketjujen voiteluun tarkoitettua öljyä ei ole saatavana, käytä X-GUARD BIO -teräketjuöljyä.

• Varmista, että teräketjun voitelu toimii oikein. Lisää teräketjuöljyä ja tarkista teräketjuvoitelu tarvittaessa. Terälevyn tarkistaminen

1. Tarkista, onko terälevyn reunoilla jäystettä. Poista

jäysteet viilalla. (Kuva 86)

2. Puhdista terälevyn ura. (Kuva 87)

3. Tarkista terälevyn ohjausura kulumien varalta.

Vaihda terälevy tarvittaessa. (Kuva 88)

4. Tarkista, onko terälevyn kärki karkea tai pahasti

5. Käännä terälevy päivittäin toisinpäin, jotta sen

käyttöikä pitenee. (Kuva 90) Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite käytön jälkeen kuivalla liinalla.

2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä

akun ohjauskiskot puhtaina.

3. Varmista ennen käyttöä, että akun ja akkulaturin

liittimet ovat puhtaita.

4. Puhdista suojuksen sisäpinta harjalla.

Akun ja akkulaturin tarkistaminen

3. Varmista, että akkulaturin johto ei ole vaurioitunut ja

ettei siinä ole murtumia. Vianmääritys Käyttöliittymä Aspire P5-P4A Ongelma Mahdolliset viat Mahdollinen ratkaisu Käynnistyksen vihreä merkkivalo vilkkuu. Matala akun jännite. Lataa akku. Punainen vian merk- kivalo vilkkuu Ylikuormitus. Terälaite on jumissa. Pysäytä laite. Irrota ak- ku. Puhdista ylimääräinen materiaali terälait- teesta. Löysää ketjua. Lämpötilavaihtelu. Anna laitteen jäähtyä. Käyttöliipaisinta ja käynnistyspainiketta pai- netaan samaan aikaan. Vapauta käyttöliipaisin ja paina käynnisty- spainiketta. Vihreä ja punainen merkkivalo vilkkuvat vuorotellen. Akku on tyhjä. Lataa akku. Akku on vaurioitunut. Ota yhteys huoltoliikkeeseen. 220 2343 - 007 - 30.09.2025Akkulaturi Akkulaturin merkki- valo Syy Ratkaisu Vihreä merkkivalo palaa. (P4A 18-C50) Vihreä merkkivalo palaa ja punainen merkkivalo vilkkuu. (P4A 18-C70 ja P4A 18-C100) Akkua ei ole asennettu oikein ak- kulaturiin. Poista akku laturista ja asenna akku uudelleen akkulatur- iin. Akun ja akkulaturin liittimet ovat likaiset. Puhdista akun ja akkulaturin liittimet. Voit esimerkiksi asettaa akun laturiin ja irrottaa sen useita kertoja. Akku on vaurioitunut. Vaihda akku. Laturi havaitsee sisäisen virheen. Varmista, että kaikki akut on asetettu kunnolla pai- koilleen. Irrota pistoke ja aseta se takaisin paikalleen. Jos virhe ilmenee uudelleen, pyydä valtuutettua Husq- varna-huoltoliikettä tarkistamaan akkulaturi. Vihreä merkkivalo palaa. (P4A 18-C50) Punainen merkkivalo palaa. (P4A 18-C70 ja P4A 18-C100) Akun lämpötila on vaihteluvälin ulkopuolella. Odota, kunnes akun lämpötila on taas sallitun vaihteluvä- lin (0–35°C) rajoissa. Vihreä merkkivalo ei pala. (P4A 18-C50) Vihreä ja punainen merkkivalo eivät pala. (P4A 18-C70 ja P4A 18-C100) Akkulaturia ei ole kytketty oikein pistorasiaan. Liitä akkulaturi pistorasiaan. Viallinen pistorasia. Kytke akkulaturi tyyppikilven mukaiseen verkkovirtaan ja taajuuteen. Pistorasia, virtajohto tai akkula- turi on vaurioitunut. Tarkasta verkkojännite. Ota tarvittaessa yhteys valtuutet- tuun huoltoliikkeeseen. Muut virheet. Jos muita virheitä ilmenee, sammuta tuote, irrota akku ja ota yhteys valtuutettuun huoltoliik- keeseen. Kuljetus ja säilytys Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.

• Pakkauksessa ja etiketissä olevia kaupallista tavarakuljetusta koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.

• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.

• Teippaa paljaat liittimet pakatessasi akun. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Säilytä akkua ja akkulaturia kuivassa paikassa, johon ei pääse kosteutta tai huurretta.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua -20–+50°C:n (-4–122°F) lämpötilassa paikassa, jossa se ei ole suorassa auringonvalossa.

• Säilytä akkulaturia tilassa, jossa lämpötila on 5– 45°C (41–113°F) ja jossa se ei ole suorassa auringonvalossa.

• Käytä akkulaturia ainoastaan 0–35°C:n (32–95°F) lämpötilassa.

• Säilytä tuotetta tilassa, jossa lämpötila on – 40...+60°C (–40...+140°F).

• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50prosenttia.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista ja huolla laite huolellisesti ennen pitkäaikaista säilytystä. 2343 - 007 - 30.09.2025 221• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.

• Kiinnitä laite hyvin kuljetuksen ajaksi.

• Säilytä laitetta pystysuorassa tai ripusta se mukana toimitettuun koukkuun. Katso kohta Laitteen ripustaminen koukkuun sivulla 215

Hävittäminen Symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä se paikallisen sähkö- ja elektroniikkalaitteiden keräysjärjestelmän kautta. Tämä edistää asianmukaista jätteenkäsittelyä laitteiden elinkaaren lopussa. Lisätietoja saat paikallisilta viranomaisilta, jätehuoltopalveluista tai jälleenmyyjältä. Väärä hävittämistapa voi aiheuttaa ympäristölle ja ihmisille haittaa mahdollisten vaarallisten aineiden vuoksi. Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa. Tekniset tiedot Tekniset tiedot Aspire P5-P4A Aspire P5-P4A + As- pire Pole-P4A Moottori Tyyppi PMDC 18V PMDC 18V Ketjun nopeus, m/s 4,9 4,9 Paino Ilman akkua, terävarustusta ja terälevyn suojusta, kg/lb 1,3 2,7 Melupäästöt

Äänentehotaso, mitattu dB(A) 88 88 Äänentehotaso, taattu L

dB(A) 91 91 Äänitasot

Ekvivalentti äänenpainetaso käyttäjän korvan tasalla, dB(A) 75 74 Tärinätasot

Kahvojen tärinätasot mitattuna standardien EN 62841-1 ja ISO 22867 mukaan, m/s

Kokoontaitettuna, etu-/takakahva – 0,5/0,5 Pidennettynä, etu-/takakahva – 0,3/0,3 Pääkahva/lisäkahva 0,8/0,4 –

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Taatun ja mitatun äänentehon erona on se, että taattu äänenteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

EN 62841-1- ja ISO 22868 -standardien mukainen ekvivalentti äänenpainetaso lasketaan eri äänenpaineta- sojen aikapainotteisena energiasummana eri käyttöolosuhteissa. Tyypillinen ekvivalentin äänenpainetason tilastollinen hajonta on 3 dB (A):n vakiopoikkeama.

Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s

222 2343 - 007 - 30.09.2025Huomautus: Ilmoitettu tärinän kokonaisarvo ja melupäästöarvot on mitattu normaalin testimenetelmän mukaisesti, ja sen avulla voi verrata työkaluja keskenään. Huomautus: Ilmoitettua tärinän kokonaisarvoa ja melupäästöarvoja voidaan käyttää myös altistumisen alustavassa arvioinnissa. Huomautus: Tuotteen varsinaisen käytön aikana syntyvät tärinä- ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta riippuen tuotteen käyttötavoista. Käyttäjän suojaamiseksi on noudatettava turvatoimia, jotka perustuvat päästöjen arviointiin todellisissa käyttöolosuhteissa (ottaen tuotteen käyntiajan lisäksi huomioon kaikki käyttöjakson osat, kuten tuotteen sammuttaminen ja joutokäyntiaika). Hyväksytyt akut Tuotetta voidaan käyttää kaikkien POWER FOR ALL -akkujen kanssa. Parhaan suorituskyvyn takaamiseksi on suositeltavaa käyttää vähintään 4,0 Ah:n akkuja. Akku P4A18-B45 P4A18-B72 Tyyppi Litiumioni Litiumioni Akun kapasiteetti, Ah 2,5 4,0 Nimellisjännite, V 18 18 Paino, kg 0,35 0,65 Kennojen määrä (Li-ion) 5 10 Hyväksytyt akkulaturit Akkulaturi P4A 18-C50 P4A 18-C70 P4A 18-C100 Tulojännite, V Katso latureiden luokitustiedot. Katso latureiden luokitustie- dot. Katso latureiden luokitus- tiedot. Taajuus, Hz 50–60 50–60 50–60 Teho, W 50 70 105 Lähtöjännite, V, tasavir- ta/ ampeeria, A 14,4–18/2 14,4–18/3 14,4–18/4,4 Lisävarusteet Terälevyn ja -ketjun yhdistelmät Alla olevat yhdistelmät ovat CE-tyyppihyväksyttyjä. 2343 - 007 - 30.09.2025 223Terälevy Teräketju Pituus, tuumaa Jako, tuumaa Uraleveys, mm Tyyppi Pituus, vetolenkkien lukumäärä 5 1/4″ 1,1 SP11G 32 Teräketjun teroittaminen ja viilanohjain Käytä suositeltua viilanohjainta, jotta viilauskulmat ovat oikeat. Suosittelemme aina käyttämään teräketjun teroittamisessa suositeltua viilanohjainta. Jos et tiedä laitteessasi olevaa teräketjumallia, pyydä neuvoa huoltoliikkeestä. mm/tuumaa mm/tuumaa SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371–01 224 2343 - 007 - 30.09.2025Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote: Kuvaus Akkukäyttöinen oksasaha ja varrellinen oksasaha Tuotemerkki Husqvarna Tyyppi/malli Aspire P5-P4A, Aspire Pole-P4A, Aspire P5-P4A + Aspire Pole-P4A Tunniste Sarjanumerot vuodesta 2025 alkaen täyttävät seuraavien EU-direktiivien ja -asetusten vaatimukset sellaisena kuin ne ovat muutettuina: Direktiivi/asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU Sähkömagneettista yhteensopivuutta koskeva direktiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa 2000/14/EC Melupäästödirektiivi ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 62841-1:2015/A11:2022,

EN ISO 11680-1:2021, EN ISO 12100:2010, EN

IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018. DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158, on suorittanut vapaaehtoisen EY-tyyppitarkastuksen konedirektiivin (2006/42/EY) artiklan 12 kohdan 3b mukaisesti. EY-tyyppitarkastuksen sertifikaatin numero on: 4815039.22006. Sovelletaan vaatimustenmukaisuuden arviointimenettelyä direktiivin 2000/14/EY liitteen V mukaisesti. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 222

Huskvarna, 2025-10-31 Claes Losdal, tuotekehityspäällikkö, Husqvarna AB Teknisestä dokumentaatiosta vastaava edustaja 2343 - 007 - 30.09.2025 225Lisenssit Copyright

2012-2020 STMicroelectronics Takuu ei koske vikoja, jotka johtuvat normaalista kulumisesta, laiminlyönnistä, virheellisestä käytöstä, luvattomasta korjauksesta tai siitä, että imulaitteisto on liitetty virheelliseen jännitteeseen. Kaikki oikeudet pidätetään. Jakelu ja käyttö lähde- ja binäärimuodoissa, muutoksitta tai muuttamatta, on sallittua edellyttäen, että seuraavat ehdot täyttyvät:

• Lähdekoodin uudelleenjakeluihin on sisällytettävä edellä oleva tekijänoikeusilmoitus, tämä ehtoluettelo ja jäljempänä oleva vastuuvapauslauseke.

• Binäärimuodossa olevien uudelleenjakeluiden mukana toimitettavaan dokumentaatioon ja/tai muuhun materiaaliin on sisällytettävä edellä oleva tekijänoikeusilmoitus, tämä ehtoluettelo ja seuraava vastuuvapauslauseke.

• STMicroelectronicsin nimeä tai sen toimittajien nimiä ei saa käyttää ohjelmistosta johdettujen tuotteiden mainostamiseen tai suositteluun ilman etukäteen saatua nimenomaista kirjallista lupaa.

2009-2019 Arm Limited. Kaikki oikeudet pidätetään. Versio 2.0, tammikuu 2004 http://www.apache.org/ licenses/

”Lisenssi” tarkoittaa tämän asiakirjan kohdissa 1–9 määritettyjä käyttö-, monistus- ja jakeluehtoja. ”Lisenssinantaja” tarkoittaa tekijänoikeuden omistajaa tai tekijänoikeuden haltijan valtuuttamaa tahoa, joka myöntää lisenssin. ”Oikeushenkilö” tarkoittaa yhteenliittymää, johon kuuluvat kyseinen taho ja kaikki muut tahot, jotka hallinnoivat tehoa, ovat sen hallinnassa tai kuuluvat sen kanssa samaan hallintoon. Tässä määritelmässä ”hallinnoinnilla” tarkoitetaan (i) suoraa tai epäsuoraa määräysvaltaa yhteisön johtoon ja johtamiseen (sopimukseen tai muuhun seikkaan perustuen) tai (ii) vähintään 50%:n omistusosuutta saatavilla olevista osakkeista tai (iii) yhteisön tosiasiallista omistajuutta. ”Sinä” tarkoittaa luonnollista henkilöä tai oikeushenkilöä, joka käyttää tämän lisenssin mukaisia oikeuksia. ”Lähdemuoto” tarkoittaa suositeltavaa muotoa muutosten tekemiseen esimerkiksi ohjelmiston lähdekoodiin, dokumentaatiolähteeseen ja määritystiedostoihin. ”Kohdemuoto” tarkoittaa kaikkia muotoja, jotka saadaan Lähdemuodon mekaanisen muuntamisen tai kääntämisen tuloksena, mukaan lukien koostettu kohdekoodi, luotu dokumentaatio ja muuntaminen muihin mediatyyppeihin. ”Teos” tarkoittaa Lähde- tai Kohdemuodossa olevaa alkuperäisteosta, joka saatetaan saataville Lisenssin perusteella teokseen sisällytetyn tai liitetyn tekijänoikeusilmoituksen mukaisesti (esimerkki alla olevassa liitteessä). ”Johdannaisteokset” tarkoittavat kaikkia Lähde- tai Kohdemuodossa olevia teoksia, jotka perustuvat (tai jotka on johdettu) Teoksesta ja joihin tehdyt toimitukselliset muutokset, huomautukset, kehitystoimet tai muut muokkaukset muodostavat kokonaisuudessaan alkuperäisteoksen. Lisenssiä sovellettaessa Johdannaisteokset eivät sisällä teoksia, jotka ovat erotettavissa teoksesta tai jotka yhdistyvät (tai liittyvät vain nimen perusteella) Teoksen ja sen Johdannaisteosten rajapintoihin. ”Panos” tarkoittaa mitä tahansa teosta, mukaan lukien Teoksen alkuperäinen versio ja Teoksen tai sen Johdannaisteosten muokkaukset tai laajennukset, joita tekijänoikeuden haltija, yksilö tai oikeushenkilö, jolla on valtuus lähettää muokkaus tai laajennus, lähettää tarkoituksella Lisenssinhaltijalle sisällytettäväksi Teokseen. Tässä määritelmässä ”lähettäminen” tarkoittaa mitä tahansa sähköistä, sanallista tai kirjallista viestintää, joka lähetetään Lisenssinhaltijalle tai sen edustajille, mukaan lukien viestintä sähköisellä postituslistalla, lähdekoodien hallintajärjestelmissä ja ongelmien seurantajärjestelmissä, joita Lisenssinhaltija hallinnoi tai joita hallinnoidaan lisenssinantajan puolesta, tarkoituksena keskustella Teoksesta ja parantaa sitä, lukuun ottamatta viestintää, jonka tekijänoikeuksien omistaja on selvästi merkinnyt tai muutoin osoittanut kirjallisesti olevan ”Muu kuin Panos”. ”Toimittaja” tarkoittaa Lisenssinhaltijaa tai mitä tahansa yksilöä tai oikeushenkilöä, jonka puolesta Lisenssinhaltija on vastaanottanut Panoksen ja sisällyttänyt sen Teokseen.

2343 - 007 - 30.09.20252. Tekijänoikeuden myöntäminen. Kukin Toimittaja myöntää Sinulle lisenssin käyttöehtojen mukaisesti pysyvän, maailmanlaajuisen, ei-yksinomaisen, ilmaisen, rojaltivapaan ja peruuttamattoman tekijänoikeuslisenssin monistaa, laatia johdannaisteoksia, esittää ja suorittaa julkisesti, alilisensoida ja jaella Teosta ja asiaankuuluvia Johdannaisteoksia Lähde- tai Kohdemuodossa.

3. Patenttilisenssin myöntäminen.

Kukin Toimittaja myöntää Sinulle tämän lisenssin käyttöehtojen mukaisesti pysyvän, maailmanlaajuisen, ei-yksinomaisen, ilmaisen, rojaltivapaan, peruuttamattoman (pois lukien tämän kappaleen ehdot) patenttilisenssin Teoksen valmistamiseen, valmistuttamiseen, käyttöön, myyntiin tarjoamiseen, myyntiin, tuontiin ja Teoksen siirtoon muulla tavoin tilanteissa, joissa lisenssiä sovelletaan vain sellaisiin patenttivaatimuksiin, jotka ovat kyseisen Toimittajan lisensoitavissa ja jotka välttämättä loukkaavat patenttia pelkillä Teokseen liittyvillä Panoksillaan tai Panosten yhdistelmällä, jotka toimitettiin Teosta varten. Jos panet vireille patenttiriidan mitä tahansa tahoa vastaan (mukaan lukien liitännäiskanne tai vastakanne oikeudenkäynnissä) väittäen, että Teos tai Teokseen sisällytetty Panos on suora tai myötävaikuttava patenttirikkomus, kaikki Sinulle Lisenssin perusteella myönnetyt patenttilisenssit päättyvät päivänä, jona kyseinen riita-asia tulee vireille.

Voit monistaa ja jaella Teoksen tai Johdannaisteosten kopioita missä tahansa muodossa muokattuina tai muokkaamattomina ja Lähde- tai Kohdemuodoissa, jos seuraavat ehdot täyttyvät:

• Sinun on annettava Teoksen tai Johdannaisteosten vastaanottajille kopio tästä Lisenssistä; ja

• Sinun on lisättävä kaikkiin mukautettuihin tiedostoihin selkeä ilmoitus, että olet muuttanut tiedostoja; ja Sinun on säilytettävä kaikissa Lähdemuodossa jakelemissasi Johdannaisteoksissa kaikki tekijänoikeus-, patentti-, tuotemerkki- ja jakelu- sekä attribuutioilmoitukset Teoksen Lähdemuodosta pois lukien ilmoitukset, jotka eivät liity mihinkään Johdannaisteosten osiin; ja

• Jos Teoksen jakelu sisältää tekstitiedoston "ILMOITUS”, kaikissa jakelemissasi Johdannaisteoksissa on oltava luettavissa oleva kopio ILMOITUS-tiedostossa olevista attribuutioilmoituksista, jotka eivät liity mihinkään Johdannaisteosten osiin. Kopio on oltava vähintään yhdessä seuraavista sijainneista: Johdannaisteoksen osana jaeltavassa ILMOITUS- tiedostossa, Lähdemuodossa tai dokumentaatiossa (jos sellainen toimitetaan Johdannaisteosten kanssa) tai Johdannaisteosten luomassa näytössä sijainnissa, jossa kolmannen osapuolen ilmoitukset yleensä näytetään (jos ilmoituksia on). ILMOITUS- tiedoston sisältö annetaan vain tiedoksi. Se ei muokkaa Lisenssiä. Voit lisätä omia attribuutioilmoituksia jakelemiisi Johdannaisteoksiin Teoksen ILMOITUS-tekstin oheen tai sen liitteeksi, jos lisäattribuutioilmoituksia ei voida tulkita Lisenssin muutoksiksi. Voit lisätä oman tekijänoikeuslausekkeen muokkauksiisi ja ilmoittaa lisenssiin liittyvistä lisäehdoista tai muista käyttöehdoista, jotka koskevat muokkaustesi käyttöä, monistamista tai jakelua tai Johdannaisteoksia kokonaisuudessaan, edellyttäen että käytät, monistat ja jakelet Teosta muutoin tässä Lisenssissä esitettyjen ehtojen mukaisesti.

5. Panosten lähettäminen.

Ellei nimenomaisesti toisin ilmoiteta, kaikki Sinulle tai Lisenssinhaltijalle tarkoituksella toimitetut Teokseen sisällytettäväksi tarkoitetut Panokset ovat näiden käyttöehtojen alaisia ilman lisäehtoja. Edellä mainitusta huolimatta mikään tässä asiakirjassa mainittu seikka ei korvaa tai muokkaa minkään sellaisen erillisen lisenssisopimuksen ehtoja, jonka olet mahdollisesti solminut Lisenssinhaltijan kanssa kyseessä olevista Panoksista.

Lisenssi ei anna lupaa käyttää Lisenssinantajan tuotenimiä, tavaramerkkejä, palvelumerkkejä tai tuotenimiä, paitsi jos se on välttämätöntä ja tavanomaista Teoksen alkuperän kuvaamiseksi ja ILMOITUS-tiedoston sisällön monistamiseksi.

7. Takuun vastuuvapauslauseke.

Ellei sovellettavassa lainsäädännössä toisin säädetä tai ellei kirjallisesti ole toisin sovittu, Lisenssinantaja antaa Teoksen (ja kaikki Toimittajat antavat Panoksensa) ”SELLAISENAAN” ILMAN TAKUITA TAI EHTOJA (nimenomaisia tai oletettuja), mukaan lukien takuut ja ehdot, jotka koskevat OMISTUSOIKEUTTA, OIKEUKSIEN LOUKKAAMATTOMUUTTA, MYYNTIKELPOISUUTTA tai SOVELTUVUUTTA TIETTYYN TARKOITUKSEEN. Vastaat yksin sen määrittämisestä, onko Teoksen käyttö tai uudelleenjakelu tarkoituksenmukaista, ja vastaat kaikista Lisenssin mukaisten oikeuksien käyttämiseen liittyvistä riskeistä. 8. Vastuunrajoitus. Missään tapauksessa ja minkään juridisen teorian mukaan johtuen rikkomuksesta (mukaan lukien laiminlyönti), sopimuksesta tai muusta seikasta, pois lukien lainsäädännön vaatimat tilanteet (kuten tahalliset ja törkeän huolimattomat toimet) tai kirjallisesti sovitut tilanteet, yksikään Toimittaja ei ole vastuussa Sinulle koituneista vahingoista, mukaan lukien kaikki suorat, epäsuorat, erityiset, esimerkilliset tai välilliset vahingot, jotka johtuvat Lisenssistä tai Teoksen käytöstä tai kykenemättömyydestä käyttää sitä (mukaan lukien mutta rajoittumatta vahingot, jotka liittyvät liikearvon menetykseen, töiden keskeytymiseen, tietokoneen vioittumiseen tai vikaan tai muihin kaupallisiin vahinkoihin tai tappioihin), vaikka Toimittajalle olisi kerrottu kyseisten vahinkojen mahdollisuudesta. 2343 - 007 - 30.09.2025 2279. Takuun tai lisävastuun hyväksyminen. Teoksen tai Johdannaisteoksen uudelleenjakelun yhteydessä voit halutessasi tarjota ja periä palkkion tuen, takuun, korvausvastuun tai muiden velvoitteiden ja/tai oikeuksien hyväksymisestä Lisenssin mukaisesti. Velvoitteiden hyväksymiseen liittyen voit kuitenkin toimia vain omaan lukuusi ja omalla vastuullasi (et minkään muun Toimittajan lukuun) ja vain jos suostut vapauttamaan vastuusta kunkin Toimittajan, puolustamaan ja pitämään kutakin Toimittajaa syyttömänä sellaisten vaatimusten osalta, jotka Toimittaja on aiheuttanut tai josta Toimittajaa syytetään, koska hyväksyit kyseessä olevat takuut tai lisävastuut.
