Znamka	Husqvarna
Model	Aspire P5-P4A
Vrsta izdelka	Baterijska obrezovalna palica
Napajanje	Litij-ionska baterija 18 V (sistem POWER FOR ALL)
Priporočena zmogljivost baterije	Vsaj 4,0 Ah
Hitrost verige	4,9 m/s
Dolžina vodilne letve	5 palcev (12,7 cm)
Korak verige	1/4 palca
Debelina verige	1,1 mm
Teža (brez baterije)	1,3 kg (samo obrezovalna palica) / 2,7 kg (s palico)
Teleskopska funkcija	Da
Nastavitev kota	7 položajev
Zajamčena raven zvočne moči	91 dB(A)
Raven vibracij na ročajih	0,5 m/s² (spredaj/zadaj)
Tip motorja	PMDC 18 V
Mazanje	Samodejno (olje za verigo)
Varnostne naprave	Zaskočitev sprožilca, zaščita verige, varnostni izklop
Združljive baterije	Vse baterije POWER FOR ALL 18 V (P4A 18-B45, P4A 18-B72)
Združljivi polnilniki	P4A 18-C50, P4A 18-C70, P4A 18-C100
Predvidena uporaba	Rezanje vej in vršičkov

Pogosto zastavljena vprašanja - Aspire P5P4A HUSQVARNA

Kako zagnati obrezovalno palico Aspire P5-P4A?

Za zagon najprej vstavite napolnjeno baterijo. Pritisnite gumb ON/OFF na uporabniškem vmesniku, da vklopite izdelek. Nato potisnite zaporo sprožilca moči naprej in držite sprožilec moči pritisnjen. Veriga se začne vrteti. Sprostite sprožilec, da ustavite.

Kako nastaviti napetost verige?

Obračajte napenjalnik verige v smeri urinega kazalca, da napnete verigo. Nanesite zadostno napetost, da veriga leži ob vodilni letvi, vendar jo je še vedno mogoče ročno obrniti. Redno preverjajte napetost, zlasti med uvaljanjem nove verige.

Kaj storiti, če se veriga ne vrti?

Preverite, ali je baterija napolnjena in pravilno vstavljena. Če rdeča LED napake utripa, lahko to pomeni preobremenitev ali pregrevanje. Ustavite izdelek, odstranite baterijo, očistite rezalni nastavek in pustite, da se ohladi. Če težava ne izgine, se obrnite na pooblaščeno servisno delavnico.

Kako namazati verigo?

Uporabite olje za verigo Husqvarna ali ustrezno standardno olje. Napolnite posodo za olje (glejte priročnik za lokacijo). Mazanje je med delovanjem samodejno. Prepričajte se, da posoda ni prazna, da preprečite prezgodnjo obrabo.

Katero baterijo uporabiti z Aspire P5-P4A?

Uporabljajte samo združljive POWER FOR ALL 18 V litij-ionske baterije, kot so modeli P4A 18-B45 (2,5 Ah) ali P4A 18-B72 (4,0 Ah). Za optimalno delovanje je priporočljiva zmogljivost vsaj 4,0 Ah.

Kako shraniti obrezovalno palico?

Odstranite baterijo in izdelek očistite s suho krpo. Shranite ga na suhem mestu, zaščitenem pred zmrzaljo in neposredno sončno svetlobo. Uporabite priloženo stensko kljuko ali vodoravni položaj. Za prevoz uporabite zaščito vodilne letve.

Kateri so bistveni varnostni ukrepi?

Vedno nosite zaščitno opremo: očala, rokavice, čelado, zaščito za ušesa in nedrseče čevlje. Osebe in živali naj bodo oddaljene najmanj 15 metrov. Nikoli ne uporabljajte blizu električnih vodov. Pred vsakim vzdrževanjem odstranite baterijo.

Kako zamenjati vodilno letev in verigo?

Obrnite zaklepni gumb v nasprotni smeri urinega kazalca, da odstranite zaščitni pokrov. Odstranite staro vodilno letev in verigo. Namestite novo verigo v utor vodilne letve, namestite sklop na vijak in zatič, nato namestite pokrov. Napnite verigo v skladu z navodili.

Kako nabrusiti verigo?

Uporabite okroglo pilo, primerno za korak verige (1/4 palca), in merilnik globine. Vsak rezalni zob brusite od znotraj navzven, pri čemer upoštevajte kot. Prepričajte se, da so vsi zobje enako dolgi. Če je veriga preveč obrabljena, jo zamenjajte.

Kaj storiti v primeru pregrevanja izdelka?

Če rdeča LED napake utripa (pregrevanje ali preobremenitev), takoj ustavite izdelek in odstranite baterijo. Pustite, da se ohladi vsaj 30 minut. Očistite rezalni nastavek in zračne vhode. Če težava ne izgine, se obrnite na pooblaščeni servis.

NAVODILA ZA UPORABO Aspire P5P4A HUSQVARNA

SL Navodila za uporabo 538-561

SV Bruksanvisning 561-583

Napomena: Pojam „stroj“ u upozorenjima odnosi se na stroj napajan iz strujne mreže (žični) ili baterijski (bežični) stroj.

Električna sigurnost

Prevoz in skladiščenje.... 554

Tehnični podatki....555

Dodatki....556

Izjava o skladnosti.... 558

Licence....559

Uvod

Opis izdelka

Izdelek Husqvarna Aspire P5-P4A je akumulatorski obrezovalnik.

Izdelek Husqvarna Aspire Pole-P4A je akumulatorska napajalna enota s teleskopsko funkcijo in nastavitvijo kota.

Izdelek Husqvarna Aspire P5-P4A + Aspire Pole-P4A je akumulatorski višinski obrezovalnik s teleskopsko funkcijo in nastavitvijo kota.

Stalno delamo na tem, da bi povečali varnost in učinkovitost med delovanjem. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Pregled izdelka

(SI. 1)

1. Obrezovalnik
2. Ščitnik verižne žage
3. Meč
4. Zaklepni gumb zaščitnega pokrova
5. Zaklepni mehanizem vklopnega sprožilnika, obrezovalnik
6. Vklopni sprožilnik, obrezovalnik
7. Uporabniški vmesnik
8. Glavni ročaj, obrezovalnik
9. Akumulator
10. Pritrditveni gumb obrezovalnika
11. Vrtljivi zglob
12. Vzvod za teleskopsko funkcijo

Namen uporabe

Izdelek uporabljajte za obrezovanje vej in vejic. Izdelka ne uporabljajte za druga opravila.

Kratka navodila

Za nasvet o uporabi izdelka skenirajte kodo QR.

(SI. 29)

1. Gred
2. Mehak ovoj
3. Kavelj oprtnika
4. Zaklepni gumb za zaklep sprožilca plina
5. Zaklepni mehanizem vklopnega sprožilnika, višinski obrezovalnik
6. Vklopni sprožilnik, višinski obrezovalnik
7. Gumb za sprostitev akumulatorja
8. Priključek
9. Polnilnik akumulatorja P4A 18-C70
10. Indikator vklopa in opozoril
11. Transportna zaščita
12. Navodila za uporabo

13. Nosilec za obrezovalnik, vijaki in stenska vtičnica

14. Nosilec za višinski obrezovalnik, vijaki in stenska vtičnica

15. Bio-olje za verigo
16. Ključ inbus
17. Polnilnik za akumulatorje P4A 18-C50
18. Polnilnik za akumulatorje P4A 18-C100

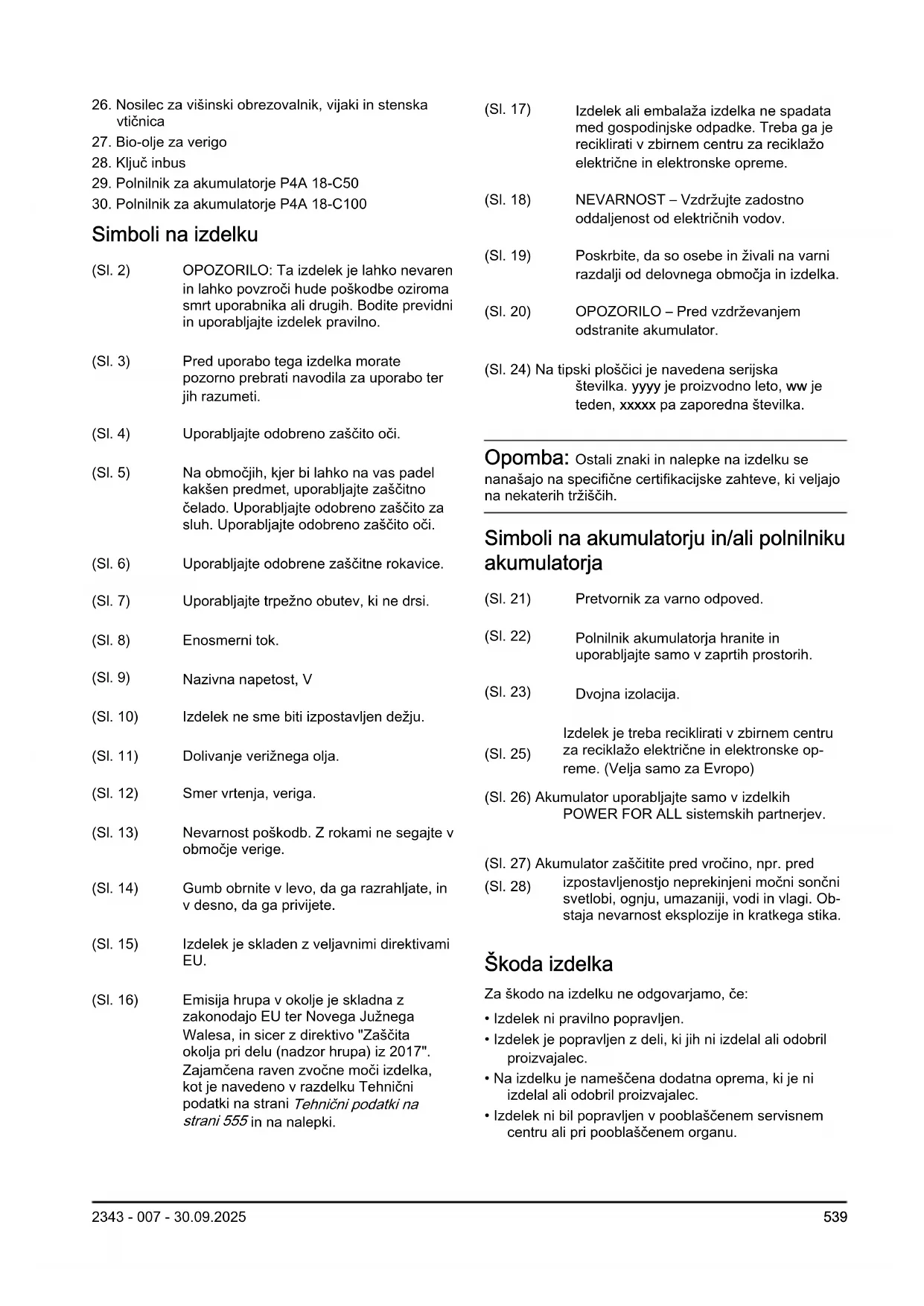

Simboli na izdelku

(SI. 2)

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno.

(SI. 3)

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

(SI. 4)

Uporabljajte odobreno zaščito oči.

(SI. 5)

Na območjih, kjer bi lahko na vas padel kakšen predmet, uporabljajte zaščitno čelado. Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito oči.

(SI. 6)

Uporabljajte odobrene zaščitne rokavice.

(SI. 7)

Uporabljajte trpežno obutev, ki ne drsi.

(SI. 8)

Enosmerni tok.

(SI. 15)

Izdelek je skladen z veljavnimi direktivami EU.

(SI. 16)

Emisija hrupa v okolje je skladna z zakonodajo EU ter Novega Južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je navedeno v razdelku Tehnični podatki na strani Tehnični podatki na strani 555 in na nalepki.

(SI. 17)

Izdelek ali embalaža izdelka ne spadata med gospodinjske odpadke. Treba ga je reciklirati v zbirnem centru za reciklažo električne in elektronske opreme.

(SI. 18)

NEVARNOST – Vzdržujte zadostno oddaljenost od električnih vodov.

(SI. 19)

Poskrbite, da so osebe in živali na varni razdalji od delovnega območja in izdelka.

(SI. 20)

OPOZORILO – Pred vzdrževanjem odstranite akumulator.

(SI. 24) Na tipski ploščici je navedena serijska številka. yyyy je proizvodno leto, ww je teden, xxxxx pa zaporedna številka.

Opomba: Ostali znaki in nalepke na izdelku se nanašajo na specifične certifikacijske zahteve, ki veljajo na nekaterih tržišćih.

Simboli na akumulatorju in/ali polnilniku akumulatorja

(SI. 21)	Pretvornik za varno odpoved.
(SI. 22)	Polnilnik akumulatorja hranite in uporabljajte samo v zaprtih prostorih.
(SI. 23)	Dvojna izolacija.
(SI. 25)	Izdelek je treba reciklirati v zbirnem centru za reciklažo električne in elektronske opreme. (Velja samo za Evropo)
(SI. 26)	Akumulator uporabljajte samo v izdelkih POWER FOR ALL sistemskih partnerjev.

(SI. 27) Akumulator zaščitite pred vročino, npr. pred
(SI. 28)	izpostavljenostjo neprekinjeni močni sončni svetlobi, ognju, umazaniji, vodi in vlagi. Obstaja nevarnost eksplozije in kratkega stika.

Škoda izdelka

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, će obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošni varnostni napotki za napravo

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene s tem strojem. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali težko telesno poškodbo.

Shranite vsa opozorila in navodila za bodočo uporabo.

Opomba: Izraz "stroj" v opozorilih se nanaša na (ožičen) stroj na omrežni pogon ali (brezžičen) stroj na akumulatorski pogon.

Varnost delovnega področja

• Poskrbite za čistočo in dobro osvetlitev delovnega področja. V prenatrpanih ali mračnih prostorih lahko hitro pride do nesreče.
• Stroja ne uporabljajte v eksplozijsko ogroženih okoljih, v katerih so prisotne gorljive tekočine, plini ali prah. Stroji sprožajo iskre, ki lahko vžgejo prah ali hlape.
• Med uporabo stroja se otroci ali opazovalci ne smejo zadrževati v bližini. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Električna varnost

- Priključni vtič orodja mora biti primeren za vtičnico. Vtiča na noben način ne spreminjajte. Z ozemljenimi stroji ne uporabljajte adapterjev za vtič. Nepredelani

vtiči in ustrezne vtičnice zmanjšajo nevarnost električnega udara.

• Izogibajte se telesnega stika z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, se nevarnost električnega udara poveča.
• Stroja ne izpostavljajte dežju ali mokrim razmeram. Vdor vode v stroj povečuje nevarnost električnega udara.
• Ne ravnajte grobo s kablom. Kabla nikoli ne uporabljajte za prenašanje, vlečenje ali odklapljanje stroja iz vtičnice. Kabel hranite stran od virov toplote, olja, ostrih robov ali gibljivih delov. Poškodovani ali zapleteni kabli povečujejo nevarnost električnega udara.
• Če stroj uporabljate na prostem, uporabljajte podaljške, ki so primerni za uporabo na prostem. Uporaba podaljška, ki je primeren za uporabo na prostem, zmanjša nevarnost električnega udara.
• Če se ne morete izogniti upravljanju stroja v vlažnem okolju, mora biti napajalni vod zaščiten z ozemljitvenim odklopnikom (GFCI). Uporaba ozemljitvenega odklopnika zmanjšuje nevarnost električnega udara.

Osebna zaščita

• Bodite pozorni, pazite, kaj počnete, in pri delu z orodjem ravnajte razumno. Ne uporabljajte orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo stroja lahko povzroči hudo telesno poškodbo.
• Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Zaščitna oprema, na primer prašna maska, čevlji z nedrsečimi podplati, čelada ali zaščita za sluh, uporabljena v pravih okoliščinah, zmanjšuje nevarnost osebnih poškodb.
• Izogibajte se neželenemu zagonu. Pred priklopom izdelka na vir napajanja ali namestitvijo baterije, dvigom ali prenašanjem se prepričajte, da je stikalo v položaju za izklop. Prenašanje strojev s prstom na stikalu ali priklop stroja z vklopljenim stikalom lahko povzroči nesrečo.
• Pred vklopom orodja, odstranite nastavitvena ključe ali izvijače. Če ostane ključ na vrtljivem delu stroja, lahko ta povzroči telesne poškodbe.
• Rok ne stegujte predaleč. Vedno zanesljivo stopajte in pazite na ravnotežje. To vam omogoča boljši nadzor nad strojem ob nepričakovanih dogodkih.

• Primerno se oblecite. Ne nosite ohlapnih oblačil in nakita. Z lasmi in oblačili ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele.

• Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, mora biti ta zaseden in pravilno uporabljen. Zbiranje prahu lahko zmanjša nevarnost zaradi vdihavanja tega.

• Kljub morebitni pogosti uporabi stroja bodite previdni in upoštevajte varnostna opozorila za stroja. Brezbrižna uporaba lahko v trenutku povzroči hudo telesno poškodbo.

Uporaba in ravnanje z orodjem

• Pri delu z napravo ne uporabljajte sile. Pri delu uporabljajte ustrezen stroj. Pravilen stroj bo delo opravil bolje in varneje, će deluje pri hitrosti, za katero je bil zasnovan.
• Ne uporabljajte orodja s pokvarjenim stikalom za vklop in izklop. Stroj, ki ga ni mogoče upravljati s stikalom, je nevaren in ga je treba popraviti.
• Pred izvajanjem nastavitev, menjavo dodatne opreme ali shranjevanjem orodja izvlecite vtič iz električne vtičnice in/ali odstranite akumulator iz stroja, će je to mogoče. Tovrstni preventivni ukrepi pomagajo zmanjšati nevarnost nenamernega vklopa stroja.
• Stroja, ki ga ne uporabljate, hranite zunaj dosega otrok. Ne dovolite, da bi stroj uporabljale osebe, ki niso seznanjene z njegovo uporabo ali niso prebrale teh navodil. Stroj je v rokah nepoučenih uporabnikov nevaren.
• Vzdržujte orodje in dodatno opremo. Preverite poravnavo ali zatikanje gibljivih delov. Prepričajte se, da noben del ni poškodovan, in preverite vsa druga stanja, ki bi lahko vplivala na delovanje stroja. Če je stroj poškodovan, ga pred uporabo odnesite v popravilo. Veliko nesreč povzročijo slabo vzdrževani stroji.
• Rezila stroja naj bodo vedno ostra in čista. Pravilno vzdrževani stroji z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati.
• Orodje, dodatno opremo, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga želite opraviti. Uporaba stroja za opravila, za katera ta stroj ni namenjen, je lahko nevarna.
• Ročaji in prijemalne površine naj bodo suhi, čisti in brez ostankov olja in masti. Če so ročaji in prijemalne površine spolzki, ne omogočajo varne uporabe in upravljanja stroja v nepričakovanih razmerah.

Uporaba in nega akumulatorskega stroja

• Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Polnilnik, ki je primeren za eno vrsto baterij, lahko poveča nevarnost požara pri drugih baterijah.
• V orodja vstavljajte samo posebej zasnovane akumulatorske baterije. Če uporabite druge baterije, se lahko poveča nevarnost poškodb in požara.
• Ko baterije ne uporabljate, ne sme priti v stik z drugimi kovinskimi predmeti, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski

predmeti, ki lahko vzpostavijo povezavo med dvema poloma. Kratek stik med poloma baterije lahko povzroči opekline ali požar.

• Ob nepravilni in grobi uporabi lahko iz baterije izteka tekočina; izogibajte se stiku s tekočino. Če se tekočine nehote dotaknete, sperite roke z vodo. Če pride tekočina v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz baterije, lahko povzroči draženje ali opekline.
• Ne uporabljajte poškodovane ali spremenjene akumulatorske baterije ali akumulatorskega stroja. Poškodovani ali predelani akumulatorji se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb.
• Akumulatorske baterije ali akumulatorskega stroja ne izpostavljajte ognju ali prekomernim temperaturam. Izpostavljenost ognju ali temperaturam nad 130 °C (265 °F) lahko povzroči eksplozijo.
• Upoštevajte vsa navodila za polnjenje in ne polnite akumulatorske baterije ali akumulatorskega stroja pri temperaturah zunaj temperaturnega območja, navedenega v navodilih. Neustrezna zamenjava ali temperature zunaj dovoljenega območja lahko povzročijo poškodbe baterije in povečajo nevarnost požara.

Servis

• Popravila stroja sme izvajati usposobljen serviser, pri tem pa mora uporabljati originalne nadomestne dele. S tem zagotovite ohranitev kakovosti in varnosti stroji.
• Ne servisirajte poškodovanih baterijskih enot. Baterijske pakete lahko servisirajo samo proizvajalec in pooblaščeni servisni ponudniki.

Splošna varnostna opozorila za obrezovalnik

• Pazite, da se med delovanjem obrezovalnika z deli telesa ne dotaknete verige. Pazite, da ob zagonu obrezovalnika veriga ni v stiku z nobenim predmetom. Če ste pri uporabi obrezovalnika za trenutek neprevidni, lahko veriga zagrabi del oblačila ali telesa.
• Obrezovalnik vedno držite z eno roko za krmilni ročaj in z drugo roko za pomožni ročaj.
• Obrezovalnik držite samo za izolirane površine, ker lahko pride veriga v stik s skritimi kabli. Če se veriga dotakne kabla pod napetostjo, lahko napetost preide tudi na ostale kovinske dele obrezovalnika, zaradi česar lahko uporabnik doživi električni udar.
• Uporabljajte zaščito za oči. Priporočamo tudi dodatno zaščitno opremo za sluh, glavo, roke, noge in stopala. Ustrezna zaščitna oprema zmanjša nevarnost telesnih poškodb zaradi letečih ostankov ali nenamernega stika z verigo.
• Obrezovalnika ne uporabljajte na drevesu, lestvi, strehi ali drugem nestabilnem objektu. Zaradi takšnega načina uporabe obrezovalnika lahko pride do hudih telesnih poškodb.
• Vedno imejte stabilen položaj in obrezovalnik uporabljajte samo, kadar stojite na trdni, varni

in ravni površini. Na drsečih in nestabilnih površinah lahko izgubite ravnotežje ali nadzor nad obrezovalnikom.

• Pri žaganju napete veje bodite pazljivi, saj lahko švigne nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja oplazi upravljavca, ki posledično izgubi nadzor nad obrezovalnikom.
• Bodite še posebej pazljivi pri žaganju grmičevja in mladih dreves. Drobne veje se lahko zataknejo v verigo in vas oplazijo ali vržejo iz ravnotežja.
• Pri prenašanju mora biti obrezovalnik izklopljen in obrnjen stran od telesa. Pri prenašanju ali shranjevanju obrezovalnika vedno namestite zaščito meča. Ob pravilni uporabi obrezovalnika boste zmanjšali možnost nenamernega stika s premikajočo se verigo.
• Upoštevajte navodila za mazanje, napenjanje verige ter zamenjavo meča in verige. Če veriga ni ustrezno napeta ali namazana, se lahko zlomi ali poveča tveganje za povratni udarec.
• Žagajte samo les. Obrezovalnik uporabljajte le za predvidene namene. Na primer: obrezovalnika ne uporabljajte za žaganje kovine, plastike, zidakov ali gradbenih elementov, ki niso iz lesa. Uporaba obrezovalnika za opravila, za katera ni namenjen, je lahko nevarna.
• Ta obrezovalnik ni namenjen podiranju dreves. Pri uporabi obrezovalnika za opravila, za katera ni namenjen, lahko pride do resnih poškodb uporabnika ali opazovalcev.
• Pri odstranjevanju zataknjenega materiala, shranjevanju ali servisiranju obrezovalnika sledite vsem navodilom. Stikalo mora biti v izklopljenem položaju, akumulator pa odstranjen.

Varnostna opozorila glede višinskega obrezovalnika:

• Pazite, da se med delovanjem višinskega obrezovalnika z deli telesa ne dotaknete njegove verige ali rezila žage. Pred zagonom višinskega obrezovalnika se prepričajte, da veriga ali rezilo žage nista v stiku z nobenim predmetom. Trenutek nepozornosti med uporabo višinskega obrezovalnika lahko povzroči težko osebno poškodbo vas ali drugih.
• Višinski obrezovalnik vedno držite z obema rokama. Višinski obrezovalnik vedno držite z obema rokama in se tako izognite izgubi nadzora.
• Za zmanjšanje nevarnosti električnega udara višinskega obrezovalnika nikoli ne uporabljajte v bližini električnih vodov. Stik z električnimi vodi ali uporaba v njihovi bližini lahko povzroči težke poškodbe ali električni udar, posledično pa tudi smrt.

• Višinski obrezovalnik držite samo za izolirane površine, namenjene držanju, ker lahko pride veriga ali rezilo žage v stik s skritimi kabli. Če se veriga ali rezilo žage dotakne kabla pod napetostjo, lahko napetost preide tudi na ostale kovinske dele stroja, zaradi česar lahko uporabnik doživi električni udar.

• Nosite zaščito oči in sluha. Priporočamo tudi dodatno zaščitno opremo za roke in protizdrsno obutev. Z ustrezno zaščitno opremo zmanjšate nevarnost telesnih poškodb.

• Med uporabo višinskega obrezovalnika nad glavo obvezno uporabljajte zaščito za glavo. Padajoči deli lahko povzročijo težke poškodbe glave.
• Vedno stojte stabilno in višinski obrezovalnik upravljajte le, če stojite na tleh. Na drsečih in nestabilnih površinah lahko izgubite ravnotežje ali nadzor nad strojem.
• Višinskega obrezovalnika ne uporabljajte, ko stojite na lestvi ali drugem nestabilnem objektu. Tak način uporabe višinskega obrezovalnika lahko povzroči izgubo ravnotežja, izgubo nadzora in telesne poškodbe.
• Vsi napajalni kabli in ostali kabli morajo biti odstranjeni iz območja rezanja. Kabli so lahko na drevesih prikriti in jih zato ne opazite, zaradi česar jih lahko nenamerno prerežete z verigo ali rezilom žage.
• Ne uporabljajte višinskega obrezovalnika v slabih vremenskih pogojih, še posebej ko obstaja nevarnost udara strele. S tem zmanjšate nevarnost udara strele.
• Pri žaganju napete veje bodite pazljivi, saj lahko švigne nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko veja oplazi uporabnika, ki posledično izgubi nadzor nad višinskim obrezovalnikom.
• Bodite še posebej pazljivi pri žaganju grmičevja in mladih dreves. Drobne veje se lahko zataknejo v verigo ali rezilo žage in vas oplazijo ali vržejo iz ravnotežja.
• Pri prenašanju izklopljenega višinskega obrezovalnika pazite, da ne pritisnete nobenega stikala za vklop in verigo ali rezilo žage držite obrnjeno stran od sebe. Pravilno prenašanje višinskega obrezovalnika zmanjša verjetnost nenamernega stika z verigo ali rezilom žage.
• Pri prenašanju ali shranjevanju višinskega obrezovalnika vedno namestite ščitnik meča ali rezila. Pravilno ravnanje z višinskim obrezovalnikom zmanjša verjetnost nenamernega stika s premikajočo se verigo ali rezilom žage.
• Pri odstranjevanju zagozdenega materiala ali servisiranju višinskega obrezovalnika se prepričajte, da je stikalo za vklop/izklop v izklopljenem položaju in da so vsi akumulatorji odstranjeni. Nepričakovan zagon stroja med odstranjevanjem zataknjenega materiala ali med servisiranjem lahko privede do resnih telesnih poškodb.
• Žagajte samo les. Višinski obrezovalnik uporabljajte le za opravila, za katera je namenjen. Višinskega obrezovalnika na primer ne uporabljajte za žaganje plastike, kovine, zidakov ali gradbenih elementov, ki niso iz lesa. Uporaba višinskega obrezovalnika za opravila, za katera ni namenjen, je lahko nevarna.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Odstranite akumulator in tako preprečite neželeni zagon izdelka.
• Izdelek je nevarno orodje, če niste previdni ali čega ne uporabljate pravilno. Ta izdelek lahko povzročihude poškodbe oziroma smrt upravljavca ali drugih.
• Izdelka ne uporabljajte, će so se spremenile njegove originalne specifikacije. Ne spreminjajte delov izdelka brez vnaprejšnje odobritve proizvajalca izdelka. Uporabljajte samo dele, ki jih je odobril proizvajalec. Zaradi neustreznega vzdrževanja lahko pride do poškodb ali smrti.
• Pred uporabo preverite izdelek. Glejte Varnostne naprave na izdelku na strani 545 in Vzdrževanje na strani 550. Ne uporabljajte izdelkov, ki so poškodovani ali ne delujejo pravilno. Izvajajte varnostne preglede in vzdrževalna dela ter upoštevajte servisna navodila, opisana v tem priročniku.
• Otroci se z izdelkom ne smejo igrati. Izdelka in/ali akumulatorja ne smejo uporabljati, vzdrževali ali popravljali otroci ali druge osebe, ki za to niso usposobljene. Starost uporabnika je morda določena z lokalnimi zakoni.
• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morejo dostopati.
• Izdelek shranjujte izven dosega otrok.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Uporabljajte samo originalno dodatno opremo. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih oseb.
• Pred začetkom uporabe in po kakršnem koli trku preglejte izdelek in poiščite morebitne poškodbe ter jih po potrebi popravite.
• Če se med uporabo izdelka karkoli zatakne v rezalni priključek, prenehajte delo in izdelek izklopite. Rezalni priključek se mora popolnoma zaustaviti. Pred čiščenjem, pregledom ali popravilom izdelka in/ali rezalne opreme odstranite akumulator.
• Pri osebah, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih.
• Nevarnost! Ne uporabljajte v bližini električnih vodov. Enota ni zasnovana tako, da bi nudila zaščito pred električnimi udari v primeru stika z nadzemnimi električnimi vodi. Upoštevajte lokalne predpise za

varne razdalje od nadzemnih električnih vodov in se prepričajte, da je delovni položaj varen in ste na tem mestu zaščiteni med uporabo motornega verižnega obrezovalnika.

Opomba: Uporabo lahko ureja državna ali lokalna zakonodaja. Upoštevajte veljavne predpise.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite in upoštevajte navodila v povezavi z opozorili v nadaljevanju.

• V premeru 15 metrov (50 čevljev) od delovnega mesta ne sme biti ljudi ali živali. Če sočasno v območju dela več uporabnikov, mora biti varnostna razdalja med njimi vsaj 15 metrov. Sicer obstaja nevarnost resnih telesnih poškodb. V primeru približevanja oseb nemudoma izklopite izdelek. Z izdelkom nikoli ne zamahnite, ne da bi pred tem preverili prostor za sabo in se tako prepričali, da v varnostnem območju ni nikogar.
- Izdelka ne uporabljajte v slabem vremenu, na primer gosti megli ali močnem dežju, močnem vetru, hudem mrazu itd. V izredno vročem vremenu se lahko stroj pregreje. Delo v slabem vremenu je utrujajoče in pogosto povezano z dodatnimi nevarnostmi, na primer poledico, nepredvidljivo smerjo padanja dreves itd.
- Otrokom nikoli ne dovolite, da uporabljajo izdelek ali da so v njegovi bližini. Ker je zagon izdelka zelo enostaven, ga lahko zaženejo tudi otroci, će jih ne nadzorujete. To lahko pomeni tveganje resne osebne poškodbe. Zaradi tega odklopite baterijo, ko izdelka ne morete ustrezno nadzorovati.
- Zagotovite, da osebe, živali ali drugi predmeti ne morejo vplivati na nadzor nad izdelkom in ne morejo priti v stik z rezalnim priključkom ali predmeti, ki jih rezalni priključek meče naokrog.
- Bodite vedno pozorni na svarilne znake in klice, ko nosite zaščito za sluh. Zaščito za sluh odstranite takoj, ko se izdelek izklopi.
- Pri osebah, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih.
- V nobenem primeru ne smete uporabljati rezalnih priključkov, će niste prej montirali odobrenega ščitnika. Če uporabite pokvarjen ali napačen ščitnik, lahko povzročite resne osebne poškodbe.
- Vedno zaustavite izdelek, odstranite baterijo in se prepričajte, da se rezalna oprema popolnoma zaustavi, preden pričnete z delom na izdelku.

Odstopanje od navodil za brušenje bistveno poveča nevarnost povratnega udarca.

• V primeru dvoma, ali je nadaljnja uporaba še primerna, se posvetujte s strokovnjakom. Obrnite se na svojega zastopnika ali servisno delavnico. Izogibajte se situacijam, ki se vam zdijo prezahtevne.
• Izogibajte se situacijam, ki se vam zdijo prezahtevne.
• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Ko pride konica meča v stik s trdnim predmetom, lahko izdelek močno vrže v stran. To se imenuje povratni udarec. Povratni udarec lahko odnese izdelek/uporabnika v katerokoli smer, tako da slednji izgubi nadzor nad izdelkom. Izogibajte se rezanju s konico meča.
• Nikoli ne uporabljajte izdelka, če v primeru nesreče ne morete priklicati pomoči.
• Imeti morate dobro ravnotežje in čvrsto stojišče. Prepričajte se, da se lahko varno gibljete in stojite. Če se morate nepričakovano premakniti, preverite okolico za morebitne ovire (korenine, kamenje, veje, jarke, itd.). Pri delu na nagnjenih tleh bodite še posebej previdni.
• Pri žaganju napetega drevesa bodite izjemno previdni. Napeto drevo se lahko vrne nazaj v svoj običajen položaj pred žaganjem ali po njem. Če se napačno postavite ali će žagate na napačnem mestu, lahko drevo zadane vas ali izdelek in povzroči izgubo nadzora. V obeh primerih lahko pride do hude telesne poškodbe.
• V oporo uporabite oprtnik, s katerim bo uporaba izdelka preprostejša.
• Za Aspire P5-P4A: Držite izdelek z desno ali levo roko. Z rokami in drugimi deli telesa se ne približujte verigi.

(SI. 30)

- Za Aspire P5-P4A + Aspire Pole-P4A: Izdelek vedno primite z obema rokama. Izdelek držite ob svojem desnem boku.

(SI. 31)

• Pred odstranjevanjem odvečnega materiala z izdelka, izklopite motor in se prepričajte, da se veriga ne vrti.
• Izdelek zaustavite, preden se premaknete na drugo območje. Pred prenosom izdelka na kakršni koli razdalji namestite transportno zaščito.
• Izdelka nikoli ne odlagajte na tla z delujočim motorjem, razen će ga imate neprekinjeno pod strogim nadzorom.

• Če izdelek uporabljate pri temperaturah pod -10^ , morate pred začetkom dela izdelek in akumulator vsaj 24 ur hraniti v ogrevanem prostoru.

• Nikoli se ne postavite neposredno pod vejo, ki jo želite odrezati. To lahko povzroči težke in tudi usodne telesne poškodbe.

• Upoštevajte ustrezne varnostne predpise za delo v bližini električnih vodnikov, napeljanih po zraku.
  • Ta izdelek ni električno izoliran. Če se izdelek dotakne ali pride v bližino visokonapetostne napeljave, lahko povzroči smrt ali hude telesne poškodbe. Z nastankom električnega obloka lahko napetost preskoči iz enega dela orodja na drugega. Čim večja je napetost, tem dalje lahko elektrika preskoči. Elektrika lahko potuje skozi veje in druge predmete še posebej, če so mokri. Vedno zagotovite minimalno razdaljo 10 m med izdelkom in visokonapetostno napeljavo in/ali vsemi predmeti, ki se dotikajo visokonapetostne napeljave. Če je potrebno delo znotraj te varne razdalje, se pred začetkom del vedno obrnite na pristojno elektropodjetje, mora pred začetkom del odklopiti napetost.
• Skrhan rezalni priključek povečuje nevarnost nesreč pri delu.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Če obstaja nevarnost poškodb zaradi padajočih predmetov, nosite čelado.

(SI. 32)

• Uporabljajte odobreno zaščito za sluh.
  (SI. 33)
• Uporabljajte odobreno zaščito oči. Tudi će uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

(SI. 34)

• Po potrebi uporabite rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
  (SI. 35)
• Uporabljajte zaščitno obutev, ali čevlje z nedrsečimi podplati.
  (SI. 36)
• Uporabljajte hlače z zaščito za motorne žage.
• Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač in

odprtih čevljev in ne hodite bosi. Lase si varno spnite nad rameni.

- Paket prve pomoči hranite na dosegu roke.

(SI. 37)

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

V tem poglavju so opisane varnostne funkcije izdelka, njihov namen ter kako je stroj treba pregledovati in vzdrževati, da bo deloval pravilno. Glejte navodila v poglavju Pregled izdelka na strani 538 za mesta delov na izdelku.

Življenjska doba izdelka se lahko zaradi nepravilnega vzdrževanja oziroma zaradi nestrokovnih popravil ali servisiranja skrajša, poveča pa se tudi nevarnost nesreč. Če potrebujete več informacij, se obrnite na najbližjega pooblaščenega servisnega trgovca.

OPOZORILO: Nikoli ne uporabljajte izdelka s poškodovanimi varnostnimi deli. Varnostno opremo stroja je treba pregledovati in vzdrževati v skladu z navodili, ki so podana v tem poglavju. Če izdelek ob pregledu ne izpolnjuje vseh opisanih pogojev, se nemudoma obrnite na pooblaščenega serviserja za popravilo.

POZOR: Vsa servisna dela in popravila na stroju zahtevajo posebno usposabljanje. To še posebej velja za varnostno opremo stroja. Če pri spodaj opisanem pregledu ugotovite, da kateri koli del stroja ne deluje tako, kot je opisano spodaj, se nemudoma obrnite na pooblaščeno servisno delavnico. Pri nakupu vseh naših izdelkov vam jamčimo dostop do strokovnih popravil in servisa. Če stroja niste kupili v kateri od naših pooblaščenih servisnih prodajaln, vprašajte prodajalca, kje je najbližja pooblaščena servisna delavnica.

Preverjanje uporabniškega vmesnika Aspire P5-P4A

Zelene indikatorske lučke (A) prikazujejo stanje napolnjenosti. Zelene indikatorske lučke LED označujejo tudi, da je izdelek vklopljen.

1. Pritisnite in pridržite gumb za vklop/izklop (B). (Sl. 38)
   a) Izdelek je vklopljen, ko zelene indikatorske lučke (A) svetijo.
   b) Izdelek je izklopljen, ko zelene indikatorske lučke (A) ne svetijo.

2. Glejte Odpravljanje težav na strani 553če utripa opozorilni indikator (C).

Preverjanje delovanja zaklepa vklopnega sprožilnika

Zaklep vklopnega sprožilnika preprečuje neželeno sprožitev. Če ročaj sprostite, se vklopni sprožilnik in zaklep vklopnega sprožilnika vrneta v izhodiščni položaj.

1. Za Aspire P5-P4A + Aspire Pole-P4A: Potisnite zaklepni gumb naprej. (Sl. 39)

2. Ko je blokada vklopnega sprožilnika v izhodiščnem položaju, se prepričajte, da je vklojni sprožilnik res blokiran.
   a) Za Aspire P5-P4A: (Sl. 40)
   b) Za Aspire P5-P4A + Aspire Pole-P4A: (SI. 41)

3. Pritisnite zaklep sprožilnika plina. Preverite, ali se zaklep vklopnega sprožilnika vrne nazaj v izhodiščni položaj.

a) Za Aspire P5-P4A: (Sl. 42)
b) Za Aspire P5-P4A + Aspire Pole-P4A: (SI. 43)

1. Vklopn i sprožilnik in zaklep vklopnega sprožilnika se morata prosto premikati in povratna vzmet mora delovati pravilno.

a) Za Aspire P5-P4A: (Sl. 44)
b) Za Aspire P5-P4A + Aspire Pole-P4A: (SI. 45)

1. Zaženite izdelek, glejte Delovanje na strani 548.

2. Aktivirajte polno hitrost.

3. Sprostite vklopn i sprožilnik in se prepričajte, da se veriga popolnoma ustavi.

Varnostna navodila za rezalno opremo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Uporabljajte samo odobrene kombinacije mečev in verig ter opremo za brušenje. Glejte Vzdrževanje na strani 550 za navodila.
• Med uporabo ali izvajanjem vzdrževalnih del na verigi nosite zaščitne rokavice. Tudi nepremična veriga lahko povzroči poškodbe.
• Rezalni zobje naj bodo vedno pravilno nabrušeni. Upoštevajte navodila in uporabljajte priporočeno šablono za brušenje. Poškodovana veriga ali veriga, ki ni pravilno nabrušena, poveča nevarnost nesreč.

(SI. 46)

- Nastavite ustrezno nastavitev globine reza za verigo. Upoštevajte navodila in uporabljajte priporočeno nastavitev globine reza. Prevelika nastavitev globine reza poveča nevarnost povratnega udarca.

(SI. 47)

- Zagotovite, da je veriga ustrezno napeta. Če se veriga ne prilega tesno meču, se lahko sname. Neustrezna napetost verige poveča obrabo meča, verige in pogonskega zobnika verige. Glejte Dodatki na strani 556.

(SI. 48)

- Redno vzdržujte rezalno opremo in jo ustrezno mažite. Pred vsako uporabo poskrbite za mazanje verige. Če verige ne mažete ustrezno, se poveča tveganje za obrabo meča, verige in pogonskega zobnika verige.

(SI. 49)

Varna uporaba baterije

OPOZORILO: Preberite vsa

varnostna in splošna navodila.

Neupoštevanje varnostnih in splošnih navodil lahko povzroči električni udar, požar in/ali resno poškodbo. Shranite vse potrebne varnostne informacije in splošna navodila za poznejšo uporabo.

• Ta varnostna navodila veljajo samo za akumulatorske baterije Li-ion 18 V, ki se uporabljajo v POWER FOR ALL sistemu.
• Akumulatorske baterije uporabljajte samo v izdelkih POWER FOR ALL sistemskih partnerjev. Akumulatorske baterije 18 V, označene z znakom POWER FOR ALL, so v celoti združljive z naslednjimi izdelki:

– vsemi izdelki POWER FOR ALL baterijskega sistema 18 V,

– vsemi izdelki z napetostjo 18 V POWER FOR ALL sistemskih partnerjev.

• Bodite pozorni na priporočene baterije v navodilih za uporabo vašega izdelka. Samo na ta način lahko akumulatorsko baterijo in izdelek uporabljate brez nevarnosti, akumulatorske baterije pa so zaščitene pred nevarnimi preobremenitvami.
• Baterije polnite samo s polnilniki, ki jih priporoča proizvajalec ali POWER FOR ALL sistemski partnerji. Polnilnik, ki je primeren za eno vrsto baterij, lahko ob uporabi z drugimi baterijami povzroči nevarnost za nastanek požara.
• Priložena baterija je delno napolnjena. Polno zmogljivost baterije dosežete tako, da jo pred prvo uporabo električnega orodja popolnoma napolnite v polnilniku.
• Baterijske enote naj bodo vedno izven dosega otrok.
• Baterije ne odpirajte. Obstaja nevarnost kratkega stika.
• V primeru poškodbe in neustrezne uporabe baterije lahko pride do izpuščanja hlapov. Baterija se lahko vžge ali eksplodira. Prepričajte se, da je prostor dobro prezračevan in poiščite zdravniško pomoč, će opazite kakršnekoli neželene učinke. Hlapi lahko dražijo dihala.

• Če baterijo uporabljate nepravilno ali će je poškodovana, se lahko iz baterije izlije vnetljiva tekočina. Izogibajte se stiku s to tekočino. Če se tekočine nehote dotaknete, sperite mesto dotika z vodo. Če tekočina pride v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz baterije, lahko povzroči draženje ali opekline.

• Če je baterija poškodovana in se iz nje lahko izlije tekočina, pokrijte površine v bližini. Preverite prizadete dele. Dele očistite ali jih po potrebi zamenjajte.

• Pazite, da na baterijski enoti ne sprožite kratkega stika. Ko baterijske enote ne uporabljate, ne sme priti v stik z drugimi kovinskimi predmeti, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko vzpostavijo povezavo med dvema poloma. Kratek stik med poloma baterije lahko povzroči opekline ali požar.
• Baterijo lahko poškodujejo koničasti predmeti, kot so žeblji in izvijači, ali zunanja sila. Lahko pride do notranjega kratkega stika, zaradi česar baterija zagori, oddaja dim, eksplodira ali se pregreje.
• Ne servisirajte poškodovanih baterijskih enot. Baterijske pakete lahko servisirajo samo proizvajalec in pooblaščeni servisni ponudniki.
• Zaščitite baterijo pred vročino, npr. pred neprekinjeno močno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.
• Baterijo uporabljajte v izdelku samo, ko je temperatura okolja med -5 °C – 40 °C.
• Baterijo shranjujte samo v okolju, kjer je temperatura med -20 °C – 50 °C. Baterije na primer ne puščajte poleti v avtomobilu. Pri temperaturah pod 0 °C lahko pri nekaterih napravah pride do izgube moči.
• Baterijo polnite samo v okolju s temperaturo med 0 °C – 35 °C. Polnjenje izven tega temperaturnega območja lahko poveča nevarnost poškodb akumulatorske baterije in povzroči nevarnost požara.

Varna uporaba polnilnika baterije

OPOZORILO: Preberite vsa varnostna in splošna navodila.

Neupoštevanje varnostnih in splošnih navodil lahko povzroči električni udar, požar in/ali resno poškodbo. Ta navodila hranite na varnem mestu. Polnilnik uporabljajte le, će lahko v celoti ocenite delovanje vseh funkcij in jih izvajate brez omejitev ali će ste prejeli ustrezna navodila.

- Ta polnilnik ni namenjen uporabi s strani otrok ali oseb z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali oseb z nezadostnimi izkušnjami in znanjem. Ta polnilnik lahko uporabljajo otroci, stari 8 let ali več, in osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj ali znanja, vendar le, će so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih poduči odgovorna oseba ter le će so seznanjene s povezanimi nevarnostmi. V nasprotnem primeru obstaja nevarnost napak in poškodb med delovanjem.

• Med uporabo, čiščenjem in vzdrževanjem naj bodo otroci pod nadzorom. Tako boste preprečili, da bi se otroci igrali s polnilnikom.
• Polnite lahko le 18 V akumulatorske baterije sistema POWER FOR ALL s kapaciteto 1,5 Ah in več. Napetost baterije se mora ujemati s polnilno napetostjo baterije polnilnika. Ne polnite baterij za enkratno uporabo. V nasprotnem primeru lahko pride do požara ali eksplozije.
• Polnilnik uporabljajte samo v zaprtih prostorih in ga ne izpostavljajte mokremu okolju. Če v električno orodje prodre voda, se poveča nevarnost električnega udara.
• Polnilnik redno čistite. Umazanija predstavlja nevarnost električnega udara.
• Pred uporabo vedno preverite polnilnik, kabel in vtič. Prenehajte uporabljati polnilnik, će opazite poškodbo. Polnilnika ne odpirajte sami. Popravilo lahko opravi le družba Husqvarna ali pooblaščeni servisni center, ki uporablja samo originalne nadomestne dele. Poškodovani polnilniki, kabli in vtiči povečujejo nevarnost električnega udara.
• Ne uporabljajte polnilnika na lahko vnetljivi površini (npr. papir, tekstil, ipd.) ali v vnetljivem okolju. Obstaja nevarnost požara zaradi segrevanja polnilnika med delovanjem.
• Prezračevalnih rež polnilnika ne pokrivajte. V nasprotnem primeru se polnilnik lahko pregreje in ne deluje več brezhibno.
• Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Polnilnik, ki je primeren za eno vrsto baterij, lahko poveča nevarnost požara pri drugih baterijah.
• V primeru poškodbe in neustrezne uporabe baterije lahko pride tudi do izpuščanja hlapov. Prepričajte se, da je prostor dobro prezračevan in poiščite zdravniško pomoč, će opazite kakršnekoli neželene učinke. Hlapi lahko dražijo dihala.
• Ob nepravilni in grobi uporabi lahko iz baterije izteka tekočina. Izogibajte se stiku s to tekočino. Če se

tekočine nehote dotaknete, sperite mesto dotika z vodo. Če tekočina pride v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz baterije, lahko povzroči draženje ali opekline.

- Izdelki na prodaj le v Združenem kraljestvu: Vaš izdelek je opremljen z odobrenim električnim vtičem BS 1363/A z notranjo varovalko (v skladu s standardom ASTA ustreza BS 1362). Če vtič ne ustreza vašim vtičnicam, ga mora pooblaščen serviser odrezati in namestiti ustrezen vtič. Zamenjani vtič bi moral imeti enako moč varovalke kot originalni vtič. Odrezani vtič morate zavreči, da se izognete morebitnemu električnemu udaru. Nikoli ga ne vstavljajte v omrežno vtičnico kje drugje.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

• Pred vzdrževanjem, drugimi pregledi ali sestavljanjem izdelka odstranite baterijo.
• Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Za obsežnejša vzdrževalna in servisna dela se obrnite na servisnega zastopnika.
• Baterije ali polnilnika nikoli ne čistite z vodo. Močno čistilo lahko poškoduje plastiko.
• Če ne vzdržujete izdelka, skrajšate njegovo življenjsko dobo in povečate nevarnost nesreč.
• Za servisiranje in popravila izdelka, zlasti za varnostne naprave na izdelku, je potrebno posebno usposabljanje. Če po izvedenem vzdrževanju niso vsa preverjanja uspešno opravljena, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.
• Uporabljajte samo originalne nadomestne dele.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Namestitev obrezovalnika na teleskopsko gred

1. Namestite obrezovalnik (A) na teleskopsko gred (B). Obrezovalnik mora nemoteno zdrsniti v nosilec na teleskopski gredi. V nasprotnem primeru ga ne vstavljate pravilno. (Sl. 50)

2. Zategnite gumbni vijak (C).

Opomba: Ko je obrezovalnik nameščen na teleskopsko gred, je uporabniški vmesnik obrezovalnika odklopljen.

Namestitev dolžine teleskopske gredi

1. Privzdignite ročico (A) na gredi. (Sl. 51)
2. Teleskopsko gred si prilagodite na primerno dolžino.
3. Ročico potisnite navzdol za zaklepanje teleskopske gredi.

Namestitev kljuke na steno

• Kljuko namestite v zaprtem prostoru.
• Kljuke ne izpostavljajte sončni svetlobi in okolju s temperaturo od -10^ do 70^ .

- Kljuka namestite na mavčno, leseno ali betonsko steno.

POZOR: Prepričajte se, da stena prenese obremenitev najmanj 30 kg.

- Izdelek namestite na steno s 3 vijaki (A). Po potrebi uporabite stensko vtičnico (B).

POZOR: Prepričajte se, da so vijaki primerni za vrsto stene.

a) Za Aspire P5-P4A: (SI. 52)

b) Za Aspire P5-P4A + Aspire Pole-P4A: (Sl. 53)

- Za informacije o razpoložljivih dodatkih za shranjevanje izdelka se obrnite na pooblaščeno servisno delavnico Husqvarna.

Obešanje izdelka na nosilec

• Obesite obrezovalnik na nosilec, kot prikazuje slika. (Sl. 54)
• Obesite drog na nosilec, kot prikazuje slika. (Sl. 55)

Delovanje

Preverjanje delovanja pred uporabo izdelka

1. Preverite ali je v dovodu zraka umazanija ali je ta poškodovan. Travo in neželen material z izdelka odstranite s krtačo.
2. Privijte vse matice in vijake.
3. Preverite, ali je obrezovalnik pravilno nameščen.
4. Preverite, ali je obrezovalnik poškodovan, na primer, ali so na njem razpoke. Če je obrezovalnik poškodovan, ga zamenjajte.
5. Prepričajte se, da so pokrovi pravilno nameščeni in niso poškodovani.
6. Preverite, ali izdelek pravilno deluje.

Baterija

OPOZORILO: Pred uporabo baterije morate prebrati in razumeti poglavje o varnosti. Prebrati in razumeti morate tudi navodila za uporabo, ki so priložena bateriji in polnilniku.

Baterijo in polnilnik baterije shranjujte v prostoru s pravilno temperaturo.

	Temperatura okolice
Uporaba baterije v izdelku	-5 °C – 40 °C
Polnjenje baterije 0 °C	-35 °C

Polnjenje akumulatorja

Akumulator pred prvo uporabo napolnite.

Opomba: Polnjenje je mogoče le, ko je temperatura akumulatorja v dovoljenem temperaturnem območju za polnjenje (0 °C – 35 °C).

1. Akumulator vstavite v polnilnik akumulatorja. Akumulator je priklopljen na polnilnik, ko utripajo zelene lučke LED. (Sl. 56) (Sl. 57) (Sl. 58)
2. Akumulator je popolnoma napolnjen, ko zasveti zelena lučka LED na polnilniku. Akumulator polnite največ 24 ur.
3. Polnilnik akumulatorja odklopite iz omrežja.

POZOR: Nikoli ne vlecite za napajalni kabel.

1. Akumulator odstranite iz polnilnika.

LED-indikatorji stanja na polnilniku baterije

Rdeča lučka LED (A) in zelena lučka LED (B) na polnilniku prikazujeta stanje baterije. Glejte Polnjenje akumulatorja na strani 548.

(SI. 59)

Polnilnik akumulatorske baterije	Lučka LED Stanje	baterije
P4A 18-C50	Zeleni LED-indikator utripa.	Baterija se polni.
P4A 18-C70	Zelena lučka LED hitro utripa.	Baterija se polni.
P4A 18-C100	Zelena lučka LED počasi utripa.	Baterija je 80 % napolnjena.
P4A 18-C50	Zelena lučka LED sveti.	Akumulatorska baterija je popol-noma napolnje-na.
P4A 18-C70
P4A 18-C100
P4A 18-C70	Rdeča lučka LED sveti.	Glejte Polnilnik akumulatorske baterije na strani 553
P4A 18-C100	Rdeča lučka LED hitro utripa.	Glejte Polnilnik akumulatorske baterije na strani 553.

Lučke LED za stanje baterije na izdelku

Ob namestitvi baterije na izdelek lučke LED na izdelku prikazujejo stanje baterije.

(SI. 60)

Lučka LED	Stanje baterije
Lučke LED 1, LED 2 in LED 3 svetijo.	V celoti napolnjeno.
Lučki LED 1 in LED 2 svetita.	Dovolj napolnjeno.
Lučka LED 1 sveti. Energija baterije je prenizka.
Lučka LED 1 utripa. B	Baterija je prazna. Indikator stanja baterije utripa. Napolnite baterijo. Glejte Polnjenje akumulatorja na strani 548.

Vstavitev akumulatorje v izdelek

OPOZORILO: V izdelku uporabljajte samo litij-ionske akumulatorje sistema POWER FOR ALL P4A 18 V.

1. Akumulator mora biti popolnoma napolnjen.
2. Vstavite akumulator v držalo akumulatorja v izdelku. Akumulator mora popolnoma brez težav zdrsniti v držalo, saj ga v nasprotnem primeru vstavljate napačno.

a) Za Aspire P5-P4A: (SI. 61)

b) Za Aspire P5-P4A + Aspire Pole-P4A: (SI. 62)

1. Akumulator do konca potisnite v držalo akumulatorja. Akumulator se zaskoči, ko slišite klik.
2. Preverite, da se zapah pravilno zaskoči.

Zagon izdelka Aspire P5-P4A

1. Na uporabniškem vmesniku (A) pritisnite gumb za vklop/izklop. Zasveti indikator LED. (Sl. 63)
2. Pritisnite zaklep sprožilnika plina (B) in pridržite sprožilnik plina (C).

Zagon izdelka Aspire P5-P4A + Aspire Pole-P4A

1. Potisnite zaklepni gumb naprej. (Sl. 39)
2. Pritisnite zaklep sprožilca plina (A) in pridržite sprožilec plina (B). (Sl. 64)

Rezanje vej

OPOZORILO: Pri delu v bližini višjih električnih vodnikov, ki potekajo po zraku, bodite posebej previdni. Padajoče veje lahko povzročijo kratek stik.

• Če je le možno, se postavite tako, da lahko izvedete rez v pravem kotu na vejo. (Sl. 65)
• Večje veje režite po delih, saj imate tako več nadzora nad padcem veje. Pozorni bodite tudi na to, da se lahko veje, potem ko padejo ob tla, odbijejo v smeri uporabnika. (Sl. 66)
• Veje nikoli ne prerežite na odebeljenem delu na začetku veje, saj boste tako upočasnili regeneracijo drevesa in povečali razvoj gliv na drevesu. (Sl. 67)
• Za oporo med rezanjem uporabite prislon na začetku rezalne glave. To vam bo pomagalo preprečiti, da bi rezalni priključek poskakoval na veji. (SI. 68)
• Preden začnete rezati celotno vejo, izvedite začetni rez na njeni spodnji strani. S tem preprečite trganje lubja, ki lahko povzroči počasnejšo regeneracijo in tudi trajne poškodbe drevesa. Za preprečevanje zatikanja rez ne sme biti globlji od 13 debeline veje. Pri umikanju rezalnega priključka iz veje mora veriga teči naprej, saj tako preprečite zatikanje žage. (Sl. 69)
• Pri delu se prepričajte, da imate stabilen položaj nog in da lahko izvajate delo tako, da vas ne ovirajo veje, kamenje in drevesa.

OPOZORILO: Nikoli ne aktivirajte vklopnega sprožilnika, će rezalnega priključka ne vidite v celoti.

Zaustavitev izdelka Aspire P5-P4A

1. Sprostite vklopnisprožilnik.
2. Pritisnite gumb za vklop/izklop na uporabniškem vmesniku. Indikatorji LED prenehajo svetiti.
3. Pritisnite gumb za sprostitev in izvlecite akumulator. (Sl. 70)

Zaustavitev izdelka Aspire P5-P4A + Aspire Pole-P4A

1. Sprostite vklopn i sprožilnik.
2. Za zaklep izdelka morate zaklepni gumb za zaklep sprožilnika plina potisniti nazaj.

3. Pritisnite gumb za sprostitev akumulatorja in ga izvlecite. (Sl. 71)

4. Po potrebi odstranite teleskopsko gred z izdelka.

Prilagajanje kota izdelka

Izdelek lahko nastavite v 7 različnih položajev.

OPOZORILO: Kota ne nastavljajte med uporabo izdelka.

1. Izklopite izdelek in odstranite akumulatorsko baterijo.
2. Trdno držite ročaj obrezovalnika. (Sl. 72)
3. Potisnite in pridržite vrtljivi zglob (B).
4. Ročaj obrezovalnika premaknite v pravilen položaj.
5. Sprostite vrtljivi zglob, da zaklenete ročaj.
6. Ročaj obrezovalnika premikajte navzgor in navzdol, dokler se ne zaskoči v ustrezen položaj.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

OPOZORILO: Pred vzdrževanjem izdelka odstranite baterijo.

Urnik vzdrževanja

Vzdrževanje Dnevno Tedensko Mesečno
Zunanje dele izdelka očistite s suho krpo. Ne uporabljajte vode.	X
Preverite pravilno delovanje in nepoškodova-nost gumba za vklop in izklop.	X
Z varnostnega vidika se prepričajte, da vklopn i sprožilnik in zaklep vklopnega spro-žilnika delujeta pravilno.	X
Preverite, ali upravljalni elementi delujejo pravilno in niso poškodovani.	X
Pazite, da so ročaji čisti in suhi. Prepričajte se, da na ročajih ni olja ali masti.	X
Prepričajte se, da pokrov verige ni poškodo-van. Če je pokrov verige poškodovan, ga za-menjajte.	X
Prepričajte se, da so vijaki in matice dobro priviti.	X
Preverite, ali gumba za sprostitev na bateri-ji delujeta pravilno in omogočata pravilen za-klep baterije v izdelek.	X
Preverite, ali polnilnik baterije deluje pravilno.	X
Baterija ne sme biti poškodovana. X
Baterija mora biti napolnjena. X
Prepričajte se, da polnilnik baterije ni poško-dovan.	X
Preverite verigo. X
Verigo nabrusite. X
Preverite napetost verige žage. X
Namažite verigo. X
Veriga žage se ne sme premikati, će ne pri-tiskate sprožilnika plina.	X
Preverite vse kable, spoje in povezave. Pre-pričajte se, da niso poškodovani ali umazani.		X
Očistite pokrov verige. X
Z robov meča odstranite vse grobe ostanke. X
Preverite priključke med baterijo in izdelkom. Preverite priključek med baterijo in polnilni-kom baterije.			X
Preverite, da obrezovalnik ni poškodovan. Če je obrezovalnik poškodovan, ga zamen-jajte.	Celotno servisiranje obrezovalnika naj izvede pooblaščeni Husqvar-na trgovec.
Preverite obrabo pogonskega zobnika ver-ige.	Zamenjajte pogonski zobnik verige po pribl. 20 urah obratovanja ali po potrebi pogosteje.

1. Zaklepni gumbni vijak obrnite v nasprotni smeri vrtenja urinih kazalcev in odstranite zaščitni pokrov (A). (Sl. 75)
2. Meč odstranite skupaj z verigo.
3. Verigo odstranite z meča.
4. V utor meča vstavite novo verigo.
5. Namestite nov meč, tako da se zareza meča (B) ujema z vijakom (E) in luknja v meču (D) z vodilnim zatičem (F).
6. Verigo namestite okrog pogonskega zobnika (G). Rezalni zobje morajo biti usmerjeni v nasprotni smer od pogonskega zobnika (C).
7. Namestite zaščitni pokrov (A) in zaklepni vijak obrnite v smeri vrtenja urinih kazalcev.
8. Verigo napnite. Za navodila glejte poglavje Nastavitev napetosti verige na strani 552.

Brušenje verige

OPOZORILO: Med uporabo ali izvajanjem vzdrževalnih del na verigi nosite zaščitne rokavice. Tudi nepremična veriga lahko povzroči poškodbe.

Obrabljen ali poškodovan meč oziroma verigo zamenjajte s kombinacijo meča in verige, ki jo priporoča Husqvarna. To je potrebno za ohranjanje varnostnih funkcij izdelka. Glejte Dodatki na strani 556za seznam priporočenih nadomestnih kombinacij meča in verige.

• Dolžina meča v palcih/cm. Podatki o dolžini meča in vrsti verige so običajno navedeni na zadnjem delu meča.
  (SI. 76)
• Korak verige v palcih. Razmik med gonilnimi členi verige se mora ujemati z razmikom med zobmi na zobniku konice meča in pogonskemu zobniku.
  (SI. 77)
• Število gonilnih členov. Število gonilnih členov določa vrsta meča.
  (SI. 78)
• Širina utora na meču v palcih/mm. Širina utora v meču mora biti enaka kot širina gonilnih členov verige.
  (SI. 79)
• Meč se mora poravnati z izdelkom.
  (SI. 80)
• Širina gonilnega člena v mm/palcih.
  (SI. 81)

Splošne informacije o brušenju rezil

Ne uporabljajte tope verige. Če je veriga topa, morate bolj pritiskati, da potisnete meč skozi les. Če je veriga zelo topa, pri žaganju ne bodo nastajali lesni odrezki, temveč žagovina.

Ostra veriga si utira pot skozi les, zato so lesni odrezki daljši in debelejši.

Opomba: Glejte Dodatki na strani 556 za informacije o tem, katero pilo in šablono priporoča družba Husqvarna za vašo verigo.

1. Šablono za brušenje pravilno namestite na rezilo. Upoštevajte navodila, ki so priložena šabloni za brušenje.
2. Pilo premikajte z notranje strani rezalnih zob proti zunanji. Pri povratnem gibu zmanjšajte pritisk. (Sl. 83)
3. Odstranite material z ene strani vseh rezalnih zob.
4. Izdelek obrnite in odstranite material še na drugi strani.
5. Prepričajte se, da so vsi rezalni zobje enako dolgi.

Nastavitev napetosti verige

OPOZORILO: Veriga, ki ni ustrezno napeta, se lahko sname z meča in povzroči hude poškodbe ali smrt.

Med uporabo se veriga raztegne. Pomembno je redno nastavljanje napetosti verige in tako ohranjati pravilno napetost. Pred uporabo izdelka preverite napetost verige. Napetost verige meča mora biti napeta ravno toliko, da jo je še mogoče obračati z roko.

Opomba: Nova veriga se mora uteči. V tem času morate napetost preverjati večkrat.

1. Privijte verigo tako, da vijak napenjalca verige obrnete v smeri vrtenja urinega kazalca. Verigo napnite kolikor je mogoče. Trdno se mora prilegati meču. (Sl. 84)

Opomba: Za povečanje napetosti kolesce zavrtite navzgor (+), za zmanjšanje napetosti pa

navzdol (–). Napetost verige je pravilna, ko jo lahko z roko še vedno z lahkoto vrtite, vendar se tesno prilega meču.

1. Prepričajte se, da lahko verigo nemoteno premikate z rokami in se ne poveša z meča. (Sl. 85)

Mazanje rezalne opreme

OPOZORILO: Zaradi nezadostnega mazanja rezalne opreme lahko veriga poči in tako povzroči težke, tudi usodne poškodbe.

OPOZORILO: Ne uporabljajte odpadnega olja! Odpadno olje je nevarno za ljudi, izdelek in okolje.

Verižno olje

• Uporabljajte verižno olje, ki se dobro oprime verige. Verižno olje mora ohranjati viskoznost v vseh vremenih, na primer v vročem poletju ali hladni zimi.
• Uporabite verižno olje Husqvarna za najdaljšo življenjsko dobo verige in čim manjšo okoljsko škodo. Če verižno olje Husqvarna ni na voljo uporabljajte standardno verižno olje.
• V regijah, kjer olje za mazanje verig ni na voljo, uporabite olje za verige X-GUARD BIO.
• Preverite, ali mazanje verige deluje pravilno. Nalijte olje za verižne žage in po potrebi preverite mazanje verige.

Preverjanje meča

1. Preglejte, ali so na robovih meča grobi ostanki. S pilo odstranite grobe ostanke. (Sl. 86)
2. Očistite utor v meču. (Sl. 87)
3. Preverite, ali je utor v meču obrabljen. Po potrebi zamenjajte meč. (Sl. 88)
4. Preverite, ali je konica meča groba ali zelo obrabljena. (Sl. 89)
5. Meč dnevno obračajte in mu tako podaljšajte življenjsko dobo. (Sl. 90)

Čiščenje izdelka, baterije in polnilnika baterije

1. Izdelek po uporabi očistite s suho krpo.
2. Baterijo in polnilnik baterije očistite s suho krpo. Vodila baterije morajo biti vedno čista.
3. Preverite, da so priključki baterije in polnilnik baterije pred uporabo čisti.
4. S krtačo očistite notranjo površino zaščitnega pokrova.

Pregled baterije in polnilnika baterije

1. Preverite, ali je baterija poškodovana, na primer razpokana.

Odpravljanje težav

Uporabniški vmesnik Aspire P5-P4A

Težava Možne napake	Možna rešitev
Utripa zelena lučka LED za zagon.	Nizka napetost baterije. Napolnite baterijo.
Utripajoč rdeči indikator LED za napako.	Preobremenitev. Rezalni priključek je blokiran.	Zaustavite izdelek. Odstranite baterijo. Z rezalnega priključka odstranite neželeni material. Odvijte verigo.
	Odstopanje temperature. Izdelek naj se ohladi.
	Hkrati sta pritisnjena vklopn i sprožilnik in gumb za zagon.	Sprostite vklopn i sprožilnik in pritisnite gumb za zagon.
Zelena indikatorska lučka in rdeča indikatorska lučka utripata izmenično.	Baterija je prazna. Napolnite baterijo.
	Baterija je poškodovana. Obrnite se na servisno delavnico.

Polnilnik akumulatorske baterije

Lučka LED na polnilniku baterije	Vzrok Rešitev
Zelena lučka LED sveti. (Za P4A 18-C50)Zelena lučka LED sveti in rdeča lučka LED utripa. (Za P4A 18-C70 in P4A 18-C100)	Baterija ni pravilno nameščena v polnilnik.	Odstranite baterijo iz polnilnika in jo ponovno vstavite.
	Priključki akumulatorske baterije in polnilnika so umazani.	Očistite priključke baterije in polnilnika. Baterijo, na primer, večkrat zaporedoma vstavite v polnilnik in jo iz nje-ga odstranite.
	Akumulatorska baterija je poško-dovana.	Zamenjajte baterijo.
	Polnilnik prepozna notranjo na-pako.	Preverite, ali so vse akumulatorske baterije popolnoma vstavljene. Odklopite električni kabel in ga znova vsta-vite. Če se napaka znova pojavi, se obrnite na pooblaš-čeni servisni center za izdelke Husqvarna in se dogovor-ite za pregled baterijskega polnilnika.
Zelena lučka LED sveti. (Za P4A 18-C50)Rdeča lučka LED sveti. (Za P4A 18-C70 in P4A 18-C100)	Temperatura baterije je zunaj do-voljenega območja polnjenja.	Počakajte, da temperatura baterije pade na raven v dovoljenem temperaturnem območju za polnjenje (0–35 °C).
Zelena lučka LED ne sveti. (Za P4A 18-C50)	Polnilnik akumulatorske baterije ni pravilno priključen v omrežno vtičnico.	Priključite polnilnik akumulatorske baterije v omrežno vtičnico.
Zelena lučka LED in rdeča lučka LED sta izklopljeni. (Za P4A 18-C70 in P4A 18-C100)	Okvarjena omrežna vtičnica. Polni	nik baterije priklopite na napetost in frekvenco, ki sta navedeni na tipski ploščici.
	Vtičnica, napajalni kabel ali polnilnik akumulatorske baterije so poškodovani.	Preverite napetost električnega omrežja. Po potrebi se brnite se na pooblaščenega serviserja.
Druge napake. Če pride do drugih napak, se prepričajte, da je izdelek izklopljen, odstranite baterijo in se obrnite na pooblaščenega serviserja.

Prevoz in skladiščenje

Prevoz in skladiščenje

• Priloženi litij-ionski akumulatorji so skladni z zahtevami zakonodaje o nevarnem blagu.
• Pri transportu, tudi će ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju akumulatorja v paket prelepite izpostavljene kontakte. Akumulator vstavite v paket tako, da se ne more premikati.
• Pri skladiščenju ali prevozu vedno odstranite akumulator.
• Akumulator in polnilnik akumulatorja hranite v suhem prostoru, kjer ni vlage in zmrzali.
• Akumulatorja ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika. Akumulatorja ne shranjujte v kovinski škatli.
• Akumulator shranite v prostor s temperaturami med -20^ / -4^ in +50^ / 122^ , v katerem ne sme biti izpostavljena neposredni sončni svetlobi.
• Polnilnik akumulatorja shranite v prostor s temperaturami med 5 in 45 °C (41–113 °F) tako, da ne bo izpostavljen neposredni sončni svetlobi.
• Polnilnik akumulatorja uporabljajte samo v okolju s temperaturami od 0 do 35 °C (32–95 °F).
• Izdelek hranite v okolju s temperaturami med -40 °C/-40 °F in +60 °C/140 °F.
• Pred dolgotrajnejšim skladiščenjem mora biti akumulator napolnjen med 30 % in 50 %.

• Polnilnik akumulatorja shranite v zaprtem in suhem prostoru.

• Med shranjevanjem akumulator ne sme biti v bližini polnilnika. Otroci in druge nepooblaščene osebe se ne smejo dotikati opreme. Oprema mora biti shranjena v prostoru, ki ga je mogoče zakleniti.

• Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis.
• Pred prevozom in skladiščenjem na izdelek namestite transportno zaščito, da preprečite telesne poškodbe ali škodo na izdelku.
  • Med prevozom varno pritrdite izdelek.
• Izdelek shranite v vodoravnem položaj ali ga obesite na priloženo kljuko. Glejte Obešanje izdelka na nosilec na strani 548.

Odlaganje

Simbol pomeni, da izdelek ni gospodinjski odpadek. Obvezna je reciklaža v najbližjem zbirnem centru za električno in elektronsko opremo. To prispeva k ustreznemu ravnanju z izrabljenimi odpadki Za informacije se obrnite na lokalne organe, službe za ravnanje z gospodinjskimi odpadki, zastopnika ali prodajalca. V primeru neustrezne odstranitve odpadkov lahko pride zaradi morebitne prisotnosti nevarnih snovi do škodljivih posledic za okolje in zdravje ljudi.

Opomba: Simbol je prikazan na izdelku ali embalaži izdelka.

Tehnični podatki

Tehnični podatki

	Aspire P5-P4A	Aspire P5-P4A + As-pire Pole-P4A
Motor
Vrsta PMDC 18 V PMDC 18 V
Hitrost verige, m/s 4,9 4,9
Teža
Brez akumulatorja, rezalne opreme in pokrova meča, kg/lb 1,3 2,7
Emisije hrupa ^67
Raven zvočne moči, izmerjena v dB(A) 88 88
Raven zvočne moči, zajamčena LWA dB(A) 91 91
Nivoji hrupa ^68
Ekvivalentna raven zvočnega tlaka pri uporabnikovem ušesu, dB (A) 75 74
Ravni vibracij ^69
Ravni vibracij pri ročajih, izmerjene v skladu s standardoma EN 62841-1 in ISO 22867, m/s ^2
Zložen, sprednji ročaj/zadnji ročaj – 0,5/0,5
Iztegnjen, sprednji ročaj/zadnji ročaj – 0,3/0,3
Glavni ročaj/pomožni ročaj 0,8/0,4 –

Opomba: Navedena skupna vrednost vibracij in navedene ravni hrupa so bile izmerjene v skladu s standardnim načinom preizkušanja in jih lahko uporabljate za medsebojno primerjavo orodij.

Opomba: Navedeno skupno vrednost vibracij in navedene ravni hrupa lahko uporabljate tudi pri predhodni oceni izpostavljenosti.

Opomba: Emisije vibracij in hrupa med dejansko uporabo izdelka se lahko razlikujejo od navedene skupne vrednosti glede na načine uporabe izdelka. Glede na navedeno je treba določiti varnostne ukrepe za zaščito operaterja, primerne za izpostavljenost dejanskim pogojem uporabe (pri čemer je treba upoštevati vse dele delovnega cikla, npr. poleg časa vklopa in delovanja tudi čas izklopa izdelka in delovanja v prostem teku).

Homologirane baterije

Ta izdelek lahko uporabljate z vsemi baterijami POWER FOR ALL. Za najboljše delovanje priporočamo uporabo akumulatorjev z najmanj 4,0 Ah.

Baterija P4A 18-B45 P4A 18-B72
Vrsta Litij-ionska Litij-ionska
Zmogljivost akumulatorja v Ah 2,5	4,0
Nazivna napetost, V 18 18
Teža, kg 0,35 0,65
Število celic (Litij-ionskih) 5 10

Odobreni polnilniki baterije

Polnilnik akumulatorske baterije	P4A 18-C50	P4A 18-C70 P4A 18-C100
Vhodna napetost, V Glejte	tipske podatke na napa-jalno enoto.	Glejte tipske podatke na na-pajalno enoto.	Glejte tipske podatke na napajalno enoto.
Frekvenca, Hz 50–60 50–60	50–60
Moč, W	50 70	105
Izhodna napetost, V DC/Moč, A	14,4–18/2	14,4–18/3	14,4–18/4,4

Dodatki

Kombinacije mečev in verig

Naslednje kombinacije so CE odobrene.

Meč			Veriga verižne žage
Dolžina v palcih	Korak, palci	Šablona, mm	Vrsta	Dolžina, št. gonilnih členov
5	1/4”	1,1	SP11G	32

Piljenje verige in šablona za brušenje

Za brušenje pod ustreznimi koti uporabite priporočeno šablono za brušenje. Priporočamo, da za ostrenje verige vedno uporabljate priporočeno šablono za brušenje.

Če ne veste, katero verigo imate nameščeno na izdelku, se obrnite na servisnega zastopnika.

						[1076]
	mm/palci mm/palci
SP11G 3,5/9/64 60° 30° 0° 0,4/0,016 5299371-01

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Akumulatorski obrezovalnik in višinski obrezovalnik
Znamka Husqvarna
Vrsta/model Aspire P5-P4A, Aspire Pole-P4A, Aspire P5-P4A + Aspire Pole-P4A
Identifikacija Serijske številke od letnika 2025 dalje

v skladu z naslednjimi direktivami in uredbami EU, kot so bile spremenjene:

Direktiva/uredba Opis
2006/42/ES "o strojih"
2014/30/EU o elektrom	magnetni združljivosti
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"
2000/14/ES "o emisijah hrupa v okolico"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 62841-1:2015/A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018.

Družba DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158 je opravila tipski prostovoljni preizkus v skladu z direktivo ES o strojih (2006/42/ES); člen 12, točka 3b. Številka certifikata za tipski preizkus ES: 4815039.22006.

Uporabljen postopek ugotavljanja skladnosti v skladu z Direktivo 2000/14/ES, Priloga V.

Za informacije o emisijah hrupa glejte poglavje Tehnični podatki na strani 555.

Huskvarna, 2025-10-31

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Vodja oddelka za raziskave in razvoj, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Licence

Garancija ne krije okvar, ki so posledica normalne obrabe, malomarnosti, nepravilne uporabe, nepooblaščenih popravil ali priklopa naprave na nepravilno napetost.

Vse pravice pridržane.

Vnovična distribucija in uporaba v izvornih in dvojiških oblikah s spremembami ali brez je dovoljena pod naslednjimi pogoji:

• Pri vnovični distribuciji izvorne kode morajo biti ohranjeni zgornje obvestilo o avtorskih pravicah, ta seznam pogojev in spodnja izjava.
• Vnovične distribucije v dvojiški obliki morajo v dokumentaciji in/ali drugih priloženih gradivih vsebovati zgornje obvestilo o avtorskih pravicah, ta seznam pogojev in spodnjo izjavo.
• Tako ime STMicroelectronics kot imena drugih sodelujočih oseb ne smejo biti uporabljena v smislu izražanja podpore ali promocije izdelkov, izpeljanih iz te programske opreme, razen s predhodnim pisnim soglasjem.

TO PROGRAMSKO OPREMO IMETNIKI AVTORSKIH PRAVIC IN DRUGE SODELUJOČE OSEBE PONUJAJO "TAKŠNO, KOT JE", PRI ČEMER SO IZKLJUČENA VSA IZRECNA ALI IMPLICITNA JAMSTVA, VKLJUČNO Z, A NE OMEJENO NA IMPLICIRANA JAMSTVA TER POGOJE O PRIMERNOSTI ZA PRODAJO. IMETNIK AVTORSKIH PRAVIC IN DRUGE SODELUJOČE OSEBE V NOBENEM PRIMERU NISO ODGOVORNE ZA KAKRŠNO KOLI NEPOSREDNO, POSREDNO, NAKLJUČNO, POSEBNO ALI POSREDNO ŠKODO TER EKSEMPLARIČNO ODŠKODNINO (VKLJUČNO Z, A NE OMEJENO NA DOBAVO NADOMESTNIH IZDELKOV ALI STORITEV, IZGUBO MOŽNOSTI UPORABE, PODATKE, DOBIČEK IN PREKINITEV POSLOVANJA), NE GLEDE NA TO, KAKO JE NASTALA IN NA PODLAGI KATEREGA TEMELJA ZA ODGOVORNOST SE UVELJAVLJA, BODISI POGODBENEGA, ODŠKODNINSKEGA ALI NA PODLAGI ODGOVORNOSTI (VKLJUČNO Z MALOMARNOSTJO ALI DRUGAČE), KI IZHAJA IZ KAKRŠNE KOLI UPORABE TE PROGRAMSKE OPREME, TUDI V PRIMERU OBVESTILA, DA OBSTAJA MOŽNOST TAKŠNE ŠKODE.

Licenca Apache 2.0

Avtorske pravice © 2009–2019 Arm Limited. Vse pravice pridržane.

Različica 2.0, januar 2004 http://www.apache.org/licenses/

DOLOČILA IN POGOJI ZA UPORABO, VNOVIČNO DISTRIBUCIJO IN DISTRIBUCIJO

1. Opredelitve pojmov

"Licenca" pomeni določila in pogoje za uporabo, vnovično distribucijo in distribucijo, kot je opredeljeno v poglavjih 1–9 tega dokumenta. "Dajalec licence" pomeni lastnika avtorskih pravic ali s strani lastnika avtorskih pravic pooblaščeni subjekt, ki podeljuje Licenco. "Pravni subjekt" pomeni skupnost delujočega subjekta in vseh drugih subjektov, ki nadzorujejo ali so pod nadzorom tega subjekta ali so pod skupnim nadzorom s tem subjektom. "Nadzor" za namen opredelitve teh pojmov pomeni (i) moč, neposredno ali posredno za usmerjanje ali upravljanje takšnega subjekta, bodisi s pogodbo ali drugače ali (ii) lastništvo petdesetih odstotkov (50 %) ali več delnic ali (iii) dejansko lastništvo takšnega subjekta. "Vi" (ali "Vas") pomeni vas kot posameznika ali pravni subjekt, ki izvaja dovoljenja, podeljena s to Licenco. "Izvorna" oblika pomeni prednostno obliko za izvajanje sprememb, vključno z, a ne omejeno na izvorno kodo programske opreme, izvorno dokumentacijo in konfiguracijskimi datotekami. "Objektna" oblika pomeni vsako obliko, ki je rezultat mehanske pretvorbe ali prevoda Izvorne oblike, vključno z, a ne omejeno na prevedeno objektno kodo, generirano dokumentacijo in pretvorbe v druge vrste predstavnosti. "Delo" pomeni delo avtorstva, bodisi v Izvorni bodisi v Objektni obliki, dano na voljo pod Licenco, kot označuje obvestilo o avtorskih pravicah, ki je vključeno ali je priloga k delu (primer je naveden v prilogi spodaj). "Izvedena dela" pomenijo vsako delo, bodisi v Izvorni bodisi v Objektni obliki, ki temeljijo na (izhajajo iz) Dela in za katera uredniške revizije, komentarji, dodelave ali druge spremembe kot celota predstavljajo izvorno delo avtorstva. Za namene te Licence, Izvedena dela ne vključujejo del, ki jih je še naprej mogoče ločiti od ali se zgolj povezujejo (ali so povezana z imenom) z vmesniki Dela in na njem temelječih Izvedenih del. "Prispevek" pomeni vsako delo avtorstva, vključno z izvorno različico Dela in morebitnimi spremembami ali dodatki k temu Delu ali na njem temelječim Izvedenim delom, ki je s strani lastnika avtorskih pravic ali z njegove strani pooblaščene osebe ali pravnega subjekta posredovano z namenom, da ga v njegovem imenu vključi v Delo. Za namen te opredelitve "posredovano" pomeni vsakršno obliko elektronske, ustne ali pisne komunikacije, poslane Dajalcu licence ali njegovim predstavnikom, vključno z, a ne omejeno na komunikacijo prek elektronskih dopisnih seznamov, sistemov za nadzor izvorne kode ter sistemov za sledenje težavam, ki jih upravlja Dajalec licence ali druga oseba v njegovem imenu za namene razprave in izboljšav Dela, pri čemer je izključena komunikacija, ki je vidno označena ali drugače s strani lastnika avtorskih pravic pisno opredeljena kot "Ni prispevek." "Sodelujoča oseba" pomeni Dajalca licence in vsakega posameznika ali pravni subjekt, v imenu kogar je Dajalec licence prejel Prispevek in ga posledično vključil v Delo.

1. Podelitev licence za uporabo avtorskega dela

Na podlagi določil in pogojev te Licence vam vsaka Sodelujoča oseba podeljuje trajno, po vsem svetu veljavno, neizključno, brezplačno in brez licenčnin ter nepreklicno avtorsko licenco za vnovično distribucijo, pripravo Izvedenih del, javni prikaz, javno izvedbo, podlicenciranje in distribucijo Dela in Izvedenih del v Izvorni ali Objektni obliki.

3. Podelitev patentne licence

V skladu z določili in pogoji te Licence vam vsak Sodelavec podeljuje trajno, po vsem svetu veljavno, neizključno, brezplačno, nepreklicno (razen kot je navedeno v tem poglavju) patentno licenco, brez plačila licenčnine, za neposredno izdelavo, izdelavo, uporabo, ponudbo za prodajo, prodajo, uvoz in druge načine prenosa dela, kjer taka licenca velja samo za tiste patentne zahtevke, ki jih lahko licencira tak Sodelavec in ki so nujno kršene z njihovim Prispevkom samim ali s kombinacijo njihovega prispevka z Delom, h kateremu so bili predloženi takšni Prispevki. Če sprožite patentni spor proti kateremu koli subjektu (vključno z navzkrižnim zahtevkom ali nasprotnim zahtevkom v tožbi), v katerem navajate, da Delo ali Prispevek, vključen v Delo, predstavlja neposredno ali prispevajočo kršitev patenta, bodo vse patentne licence, ki so vam podeljene v skladu s to Licenco, za to Delo prenehale veljati z dnem vložitve take tožbe.

4. Vnovična distribucija

Dovoljena vam je vnovična distribucija in distribucija kopij Dela ali iz njega Izvedenih del v katerem koli mediju, z ali brez sprememb, v Izvorni ali Objektni obliki, će izpolnjujete naslednje pogoje:

• vsem ostalim prejemnikom Dela ali Izvedenega dela morate izročiti kopijo te licence; in
• zagotoviti morate, da imajo vse spremenjene datoteke vidna obvestila, ki navajajo, da ste te datoteke spremenili vi; in v izvorni obliki katerega koli Izvedenega dela, ki ga distribuirate, morate ohraniti vsa obvestila o avtorskih pravicah, patentih in blagovnih znamkah ter obvestila o pripisovanju, razen tistih obvestil, ki se ne nanašajo na noben del Izvedenega dela; in
• će Delo kot del distribucije vsebuje besedilno datoteko "OBVESTILO", morajo vsa Izvedena dela, ki jih distribuirate, vsebovati berljivo kopijo obvestil, o pripisovanju, vsebovanih v takšni datoteki z OBVESTILOM, razen tistih obvestil, ki se ne nanašajo na noben del Izvedenega dela, in sicer na vsaj enem od naslednjih mest: v besedilni datoteki OBVESTILO, distribuirani kot del Izvedenih del, v Izvorni obliki ali dokumentaciji, če je priložena Izvedenim delom ali v prikazu, ki ga generirajo Izvedena dela, če in kjerkoli se takšna obvestila tretjih oseb običajno pojavijo. Vsebina datoteke OBVESTILO je informativne narave in ne spreminja Licence. Svoja obvestila o pripisovanju lahko dodate znotraj Izvedenih del, ki jih distribuirate, poleg ali kot dodatek k besedilu OBVESTILA iz Dela, pod pogojem, da takih dodatnih obvestil o pripisovanju ni mogoče obravnavati kot spreminjanje Licence.

Svojim spremembam lahko dodate lastno izjavo o avtorskih pravicah in zagotovite dodatne ali drugačne licenčne pogoje in pogoje za uporabo, reprodukcijo ali distribucijo vaših sprememb ali katerih koli Izvedenih del kot celote, pod pogojem, da vaša uporaba, reprodukcija in distribucija Dela izpolnjuje pogoje, navedene v tej Licenci.

5. Posredovanje prispevkov

Razen će izrecno ne navedete drugače, bo vsak Prispevek, ki ste ga načrtno predložili Dajalcu licence z namenom vključitve v Delo, podvržen določilom in pogojem te Licence brez kakršnih koli dodatnih določil in pogojev. Ne glede na zgoraj navedeno, nič v tej Licenci ne nadomešča ali spreminja pogojev katere koli ločene licenčne pogodbe, ki ste jo sklenili z Dajalcem licence glede takšnih Prispevkov.

6. Blagovne znamke

Ta Licenca ne podeljuje dovoljenja za uporabo blagovnih znamk in imen, storitvenih znamk ali imen izdelkov Dajalca licence, razen kolikor je to potrebno za razumno in običajno uporabo pri opisovanju izvora Dela in reproduciranju vsebine datoteke OBVESTILO.

7. Izjava o jamstvu

Razen će to zahteva veljavna zakonodaja ali će je to dogovorjeno v pisni obliki, Dajalec licence zagotavlja Delo (in Sodelavec svoje Prispevke) "TAKŠNO, KOT JE", BREZ JAMSTEV ALI KAKRŠNIH KOLI POGOJEV, izrecnih ali impliciranih, vključno in brez omejitev s kakršnimi koli garancijami ali pogoji glede LASTNIŠTVA, NEKRŠITEV, PRIMERNOSTI ZA PRODAJO ali PRIMERNOSTI ZA DOLOČEN NAMEN. Sami ste odgovorni za ugotavljanje primernosti uporabe ali vnovične distribucije Dela in prevzemate vsa tveganja, povezana z vašo uporabo dovoljenj v okviru te Licence. 8. Omejitev odgovornosti V nobenem primeru in v skladu z nobeno pravno teorijo, ne glede na to, ali gre za odškodninsko odgovornost (vključno z malomarnostjo), pogodbo ali drugo, razen će to zahteva veljavna zakonodaja (kot so naklepna ravnanja in ravnanja s hudo malomarnostjo) ali je dogovorjeno v pisni obliki, vam noben Sodelavec ne odgovarja za škodo, vključno z neposredno, posredno, posebno, naključno ali posledično škodo kakršne koli narave, ki izhaja iz te Licence ali zaradi uporabe ali nezmožnosti uporabe Dela (vključno z, vendar ne omejeno na škodo zaradi izgube dobrega imena, ustavitve dela, okvare ali nepravilnega delovanja računalnika ali kakršno koli drugo komercialno škodo ali izgubo), tudi će je bil tak Sodelavec obveščen o možnosti takšne škode.

9. Sprejem jamstev ali dodatne odgovornosti

Pri vnovični distribuciji Dela ali njegovih Izvedenih del se lahko odločite, da ponudite in zaračunate prispevek za zagotavljanje podpore, garancije, nadomestila ali drugih obveznosti in/ali pravic v skladu s to Licenco. Vendar pa lahko pri sprejemanju takšnih obveznosti delujete le v svojem imenu in na lastno odgovornost in ne v imenu

katerega koli drugega Sodelavca, in samo v primeru, če se strinjate, da boste vsakega Sodelavca izvzeli oziroma ščitili pred kakršno koli odgovornostjo ali zahtevki zaradi

vašega sprejema kakršnega koli jamstva ali dodatne odgovornosti. KONEC DOLOČIL IN POGOJEV

Innehåll

Introduktion....561

Säkerhet.... 563

Montering....570

Drift....571

Underhåll.... 573

Felsökning.... 576
