NAVODILA ZA UPORABO 420EL HUSQVARNA

Električna sigurnost

• Utikači električnog alata moraju odgovarati utičnicama. Nemojte mijenjati utikač. Nemojte koristiti utikače prilagodnika za električne alate s uzemljenjem. Originalni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
• Izbjegavajte kontakt s uzemljenim površinama, kao što su cijevi, radijatori, štednjaci i hladnjaci. Postoji velika opasnost od strujnog udara ako dođete u dodir s uzemljenom površinom.
• Električne alate nemojte izlagati kiši ili vlažnim uvjetima. U slučaju dospijevanja vode u električni alat povećava se opasnost od strujnog udara.
• Pazite na kabel. Nemojte ga koristiti za nošenje, povlačenje ili isključivanje električnog alata. Držite ga podalje od vrućine, ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili zapetljani kabeli povećavaju opasnost od strujnog udara.
• Kada električni alat upotrebljavate na otvorenom, morate upotrebljavati odgovarajući produžni kabel. Upotreba kabela namijenjenog upotrebi na otvorenom smanjuje opasnost od strujnog udara.
• Ako električnim alatom neizbježno morate rukovati na vlažnom mjestu, koristite napajanje zaštićeno zaštitnom sklopkom (GFCI). Korištenje sklopke GFCI smanjuje rizik od električnog udara.

Osobna sigurnost

- Budite usredotočeni, pazite što radite i razumno upravljajte električnim alatom. Ne upotrebljavajte

Električna sigurnost

- Preporučuje se upotreba sklopke na diferencijalnu struju (RCD) uz struju koja nije veća od 30 mA. Čak i ako je sklopka na diferencijalnu struju sigurno ugrađena, ne možemo jamčiti 100–postotnu sigurnost te morate stalno pratiti metode sigurnog rada. Provjerite skloplku na

OPĆENITA PRAVILA ZA SIGURNOST NA RADU

• Broj pogonskih karika (kom.) (15)

Oštrenje lanca i podešavanje razmaka reznog alata

UPOZORENJE! Pri radu s lancem, uvjek nosite rukavice.

Općenita uputstva o brušenju reznih zubaca

• Nikada ne koristite tupi lanac. Kod tupog lanca trebate koristiti jaču silu za prolazak vodilice kroz drvo, a rezovi će biti jako mali. Jako tupi lanac neće stvarati nikakve rezove. Jedini rezultat bit će drveni prah.
• Oštri lanac prolazi kroz drvo i stvara dugačke i debele rezove. (17)

Rezni dio lanca se naziva rezna karika i sastoji se od reznog zuba (A) i reznog ruba (B). Dubina rezanja ovisi o razlici u visini ovih dijelova. (18)

Prilikom oštrenja reznog zuba potrebno je obratiti pozor na četiri važna elementa.

1 Ugao turpijanja (19)
2 Rezni ugao (20)
3 Položaj turpije (21)
4 Prečnik okrugle turpije (22)

Teško je ispravno naoštriti lanac bez pravilne opreme. Preporučena je uporaba našeg mjerača dubine utora. Time ćete postići maksimalno smanjenje povratnog trzaja i optimalne radne rezultate.

Pogonski sustav je opremljen pogonskim zupčanikom. (32)

Lars Roos, Šef razvoja

OPOZORILO! Motorna žaga je lahko nevarna! Površna ali napačna uporaba lahko povzroči resne telesne poškodbe in celo smrt uporabnika ali navzočih oseb.

Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli, predno začnete z uporabo stroja.

Pri delu vedno uporabljajte:

• Atestirano zaščitno čelado
• Zaščitne slušalke
• Zaščitna očala ali vezir

Izdelek je v skladu z veljavnimi CE predpisi.

Emisija hrupa v okolico v skladu z direktivo Evropske skupnosti. Emisija stroja je podana v poglavju Tehnični podatki in na nalepki.

Med delovanjem motorne žage mora uporabnik držati žago z obema rokama.

Žage med obratovanjem nikoli ne držite samo z eno roko.

Vrh meča ne sme priti v stik z nobenim predmetom.

OPOZORILO! Do odsunka lahko pride, ko vrh meča pride v stik s predmetom. Pride do reakcije, ki sune meč naprej in nazaj proti uporabniku. Posledica tega je lahko resna osebna poškodba.

Smer vrtenja verige in največja dolžina meča.

Osebe naj se zadržujejo na varni razdalji.

Pred nastavljanjem ali čiščenjem odklopite vtič.

Nevarnost električnega udara.

Če je kabel poškodovan ali prerezan, takoj odstranite vtič iz napajanja.

Zavora verige, aktivirana (desna) Zavora verige, neaktivirana (leva)

Polnjenje verižnega olja.

Oznake za zaščito okolja. Simboli na izdelku ali njegovi embalaži opozarjajo, da tega izdelka ne smete obravnavati kot gospodinjskega odpadka. Odnesti ga je treba v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav.

Ne izpostavljajte dežju

Dvojna izolacija

Ostali simboli in oznake na stroju se nanašajo na specifične zahteve za certifikacijo, ki veljajo na nekaterih tržišćih.

KAJ POMENIJO SIMBOLI

Oznake v navodilih za uporabo:

Pred sestavljanjem, preverjanjem in/ali vzdrževanjem vedno odklopite izdelek iz napajanja.

Vedno uporabljajte atestirane zaščitne rokavice.

Stroj je potrebno redno čistiti.

Pregled s prostim očesom.

Zavora verige mora biti vklopljena, ko vžgete motorno žago.

OPOZORILO! Do odsunka lahko pride, ko vrh meča pride v stik s predmetom. Pride do reakcije, ki sune meč naprej in nazaj proti uporabniku. Posledica tega je lahko resna osebna poškodba.

Vsebina kartonske škatle:

Verižna žaga

Veriga

Meč

Navodila za uporabo

Ščitnik meča

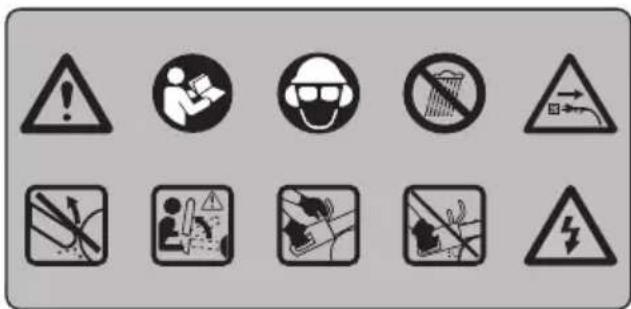

Na stroju so naslednje nalepke.

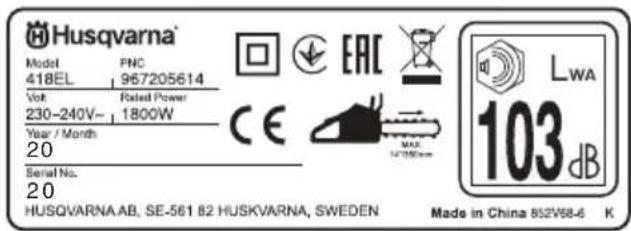

Husqvarna Model PNC 418EL 967205614 Volt Rated Power 230-240V~ 1800W Year / Month 20 Serial No. 20 HUSQVARNA AB, SE-561 82 HUSKVARNA, SWEDEN Made in China 852V68-6 K LWA 103 dB

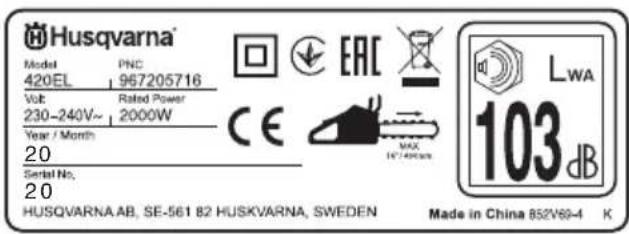

Husqvarna® Model PNC 420EL 967205716 Volt Rated Power 230-240V~ 2000W Year / Month 20 Serial No. 20 HUSQVARNA AB, SE-561 82 HUSKVARNA, SWEDEN LWA 103 dB Made in China 852V69-4 K

Oznake v navodilih za uporabo: 453

Vsebina kartonske škatle: 453

VSEBINA

Vsebina 454

UVOD

Spoštovani kupec! 455

KAJ JE KAJ?

Splošna varnostna opozorila za električno orodje ..... 456

Postopek pred prvo uporabo nove motorne žage ..... 458

Pomembno 459

Zmeraj uporabljajte zdrav razum 459

Osebna zaščitna oprema 459

Varnostna oprema stroja 459

Zavora verige s ščitnikom 460

Rezila 461

MONTAŽA

Splošna navodila za delo 466

Preprečevanje odsunka 469

VZDRŽEVANJE

Splošno 470

Kontrola, vzdrževanje in servis varnostne opreme motorne žage 470

Mazanje sprednjega zobnika 470

Hladilni sistem 470

Urnik vzdrževanja 471

TEHNIČNI PODATKI

Tehnični podatki 472

Kombinacije meča in verige 473

Brušenje žage in šablone 473

ES-Izjava o skladnosti 473

Spoštovani kupec!

Čestitamo Vam, ker ste izbrali Husqvarna-izdelek! Husqvarna ima zgodovinski izvor že v letu 1689, ko je kralj Karl XI dal postaviti tovarno na bregu reke Huskvarna, kjer so izdelovali muškete. Izbor mesta ob reki Huskvarna je bil logičen, saj je reka ustvarjala vodno silo, kar pomeni, da je dajala vodno energijo. V obdobju več kot 300 let, od kar obstaja tovarna Husqvarna, je bilo izdelano neskončno veliko število različnih izdelkov; vse od štedilnikov na drva do modernih gospodinjskih strojev, šivalnih strojev, koles, motornih koles itd. Leta 1956 je bila lansirana prva motorna kosilnica, ki ji je leta 1959 sledila prva motorna žaga in na tem področju deluje Husqvarna še danes.

Husqvarna je danes eden od vodilnih svetovnih proizvajalcev izdelkov za delo v gozdu in na vrtu, kakovost in učinkovitost izdelkov pa imajo prvo prioriteto. Tržna ideja je razvoj, izdelava in trženje izdelkov na motorni pogon, namenjenih delu v gozdu in na vrtu ter izdelkov za gradbeno in strojno industrijo. Cilj Husqvarne je tudi, da je vodilna na področju ergonomije, prilagojenosti uporabniku, varnosti in varstvu okolja, zaradi česar smo uvedli dolgo vrsto fines z namenom, da izboljšamo izdelke prav na teh področjih.

Prepričani smo, da boste z zadovoljstvom cenili kakovost in učinkovitost našega izdelka mnogo prihodnjih let. Nakup enega od naših izdelkov vam daje dostop do profesionalne pomoči kar se tiče popravil in servisa, če bi se vseeno kaj pripetilo. Če prodajalna, kjer ste stroj kupili, ni ena od naših pooblaščenih prodajaln, vprašajte, kje je najbližja pooblaščena delavnica.

Upamo, da boste zadovoljni z Vašim strojem in da bo stroj Vaš spremljevalec mnogo prihodnjih let. Pomnite, da so ta navodila za uporabo vrednostni papir. Če boste sledili vsebini navodil (uporaba, servis, vzdrževanje itd.), boste pomembno podaljšali življenjsko dobo stroja, kakor tudi ceno rabljenega stroja. Če boste stroj prodali, poskrbite, da bo novi lastnik dobil pripadajoča navodila za uporabo.

Zahvaljujemo se Vam, da uporabljate Husqvarna izdelek.

Husqvarna AB nenehno razvija in izpopolnjuje svoje izdelke in si zato pridržuje pravico sprememb v, na primer, obliki in izgledu brez predhodnega opozorila.

1 Zadnji ročaj
2 Sprožilec plina
3 Sprednji ročaj
4 Ščitnik odsunka
5 Meč
6 Veriga
7 Gumb
8 Nastavitveni vijak/vrtljivi gumb
9 Pokrov pogonskega zobnika
10 Zadnji ščitnik roke
11 Opora
12 Okence za nivo olja
13 Pokrovček polnilne odprtine za olje
14 Gumb za zaklep sprožilca
15 Lovilec verige
16 Nastavitveni vijak za oljno črpalko
17 Ščitnik meča
18 Navodila za uporabo

Splošna varnostna opozorila za električno orodje

OPOZORILO! Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar ali težko telesno poškodbo.

POMEMBNO! Shranite vsa opozorila in navodila za bodočo uporabo. Izraz "električno orodje" v opozorilih se nanaša na električno orodje na omrežni pogon (ožičeno) ali električno orodje na akumulatorski pogon (brezžično).

Varnost delovnega področja

• Poskrbite za čistočo in dobro osvetlitev delovnega področja. Prenatrpani ali mračni prostori kar kličejo nesrečo.
• Električnega orodja ne uporabljajte v eksplozivnem ozračju, ki ga povzroča prisotnost vnetljivih tekočin, plinov ali prahu. Električna orodja sprožajo iskre, ki lahko vžgejo prah ali hlape.
• Ne dovolite, da bi bili med uporabo električnega orodja prisotni otroci ali opazovalci. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Električna varnost

- Vtikači električnega orodja se morajo ujemati z vtičnico. Nikoli ne spreminjajte vtikača na kakršenkoli način. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtikač. Nespremenjeni vtikači in njim ustrezne vtičnice zmanjšujejo nevarnost električnega udara.

- Izogibajte se telesnega stika z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, se nevarnost električnega udara poveča.

- Električnega orodja ne izpostavljajte dežju ali vlagi. Če v električno orodje prodre voda, se poveča nevarnost električnega udara.

- Ne ravnajte grobo s kablom. Nikoli ne uporabljajte kabla za prenašanje, vlečenje ali izklapljanje električnega orodja iz vtičnice. Kabel držite proč od toplote, bencina, ostrih robov ali premikajočih delov. Poškodovani ali zavozlani kabli povečujejo nevarnost električnega udara.

- Če uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za zunanjo uporabo. Uporaba kabla, primernega za zunanjo uporabo, zmanjšuje nevarnost električnega udara.

- Če se ne morete izogniti upravljanju stroja na vlažnem območju, uporabite zaščitno napravo na diferenčni tok (RCD). Uporaba naprave RCD zmanjšuje nevarnost električnega udara.

Osebna varnost

- Med uporabo električnega orodja bodite pozorni, glejte, kaj delate in ravnajte razumno. Ne uporabljajte električnega orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo električnega orodja lahko povzroči težko telesno poškodbo.

- Uporabljajte osebno zaščitno opremo. Vedno nosite zaščito za oči. Zaščitna oprema, kot so protiprašna maska, čevlji z nedrsečimi podplati, čelada ali ščitniki sluha, uporabljena v pravih okoliščinah, bo zmanjšala možnosti za telesne poškodbe.

- Izogibajte se nenamernemu zagonu naprave. Preverite ali je stikalo v položaju za izklop, preden orodje priključite na omrežje ali akumulator, vzamete v roke ali ga prenašate. Prenašanje električnega orodja s prstom na stikalu ali vključitev električnega orodja z vklopljenim stikalom kar kliče nesrečo.

- Preden električno orodje vklopite, odstranite ključ za nastavitev. Če ostane ključ pritrjen na vrteči se del električnega orodja, lahko pride do telesne poškodbe.

- Rok ne stegujte predaleč. Vedno poskrbite za varno oporo nog in ravnotežje. To vam omogoča boljši nadzor nad električnim orodjem ob nepričakovanih dogodkih.

- Oblecite se primerno. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice držite proč od premikajočih se delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče dele.

- Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, poskrbite, da je ta nameščen in pravilno uporabljen. Zbiranje prahu lahko zmanjša nevarnost zaradi vdihavanja prahu.

Uporaba in nega električnega orodja

• Ne preobremenjujte električnega orodja. Za svoj namen uporabite pravo električno orodje. Ustrezno električno orodje bo opravilo delo bolje in varneje na način, za katerega je bilo zasnovano.
• Električnega orodja ne uporabljajte, če stikalo za vklop / izklop ne deluje. Vsako električno orodje, ki ga ni mogoče kontrolirati s stikalom, je nevarno in mora obvezno v popravilo.
• Pred izvajanjem nastavitev, menjavo priključkov ali shranjevanjem električnega orodja izvlecite vtikač iz omrežne vtičnice ali akumulator iz električnega orodja. Takšni preventivni ukrepi zmanjšajo nevarnost nenamernega vklopa električnega orodja.
• Električno orodje, ki ga ne potrebujete, shranite izven dosega otrok in ne dovolite, da bi ga uporabljale osebe, ki električnega orodja ne poznajo ali ne poznajo teh navodil. Električna orodja so v rokah neukih oseb nevarna.
• Vzdržujte električna orodja. Preverite poravnavo ali zatikanje pomičnih delov. Preverite, da noben

del ni poškodovan in vsa druga stanja, ki bi lahko vplivala na delovanje električnega orodja. Če je električno orodje poškodovano, ga odnesite v popravilo. Veliko nesreč povzročijo slabo vzdrževana električna orodja.

• Rezila naj bodo vedno ostra in čista. Pravilno vzdrževana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati.
• Električno orodje, priključke, nastavke ipd. uporabljajte s skladu s temi navodili in pri tem upoštevajte delovne pogoje in delo, ki ga je treba opraviti. Uporaba električnega orodja za opravila, za katera ta naprava ni namenjena, je lahko nevarna.

Servisiranje

- Popravila električnega orodja naj izvaja usposobljen serviser z originalnimi nadomestnimi deli. To bo ohranjalo varno delovanje električnega orodja.

Varnostna opozorila za motorno žago

• Pazite, da se med delovanjem motorne žage s kakšnim delom telesa ne dotaknete verige. Pazite, da ob zagonu motorne žage veriga ni v stiku z nobenim predmetom. Če ste pri uporabi motorne žage za trenutek nepazljivi, se lahko obleka ali del telesa zaplete v verigo.
• Motorno žago vedno držite tako, da je desna roka na zadnjem ročaju in leva roka na prednjem ročaju. Če sta roki v obratnem položaju, se poveča nevarnost telesnih poškodb, zato tega ne počenjajte.
• Električno orodje držite le na izolirani oprijemalni površini, ker se lahko veriga dotika skrite električne napeljave ali lastne zaganjalne vrvice. Zaradi verige, ki se dotika »žive« žice, lahko izpostavljeni kovinski deli električnega orodja »oživijo« in povzročijo električni udar.
• Nosite varnostna očala in zaščito za ušesa. Priporočamo tudi dodatno zaščitno opremo za glavo, roke, noge in stopala. Ustrezna zaščitna oblačila zmanjšajo nevarnost telesnih poškodb zaradi letečih ostankov ali nenamernega stika z verigo.
• Motorne žage ne uporabljajte na drevesu. Če motorno žago uporabljate na drevesu, se lahko poškodujete.
• Vedno bodite primerno obuti in uporabljajte motorno žago le takrat, ko stojite na trdni, varni in ravni površini. Na spolzki ali nestabilni površini, kot je lestev, lahko izgubite ravnotežje ali nadzor nad motorno žago.
• Pri žaganju veje z rastno napetostjo bodite pazljivi, saj lahko veja švigne nazaj. Ko se rastna napetost v lesnih vlaknih sprosti, lahko veja oplazi upravljavca, ki posledično izgubi nadzor nad motorno žago.

• Bodite še posebej pazljivi pri žaganju grmičevja in mladih dreves. Drobne veje se lahko zataknejo v verigo in vas oplazijo ali vržejo iz ravnotežja.

• Pri prenašanju držite motorno žago za ročaj (motorna žaga mora biti izklopljena in obrnjena stran od telesa). Pri prenašanju ali shranjevanju motorne žage vedno namestite pokrov meča. S pravilno uporabo motorne žage boste zmanjšali možnost nenamernega stika s premikajočo se verigo.

• Upoštevajte navodila za mazanje, napenjanje verige in menjavo priključkov. Če veriga ni ustrezno napeta ali namazana, se lahko zlomi ali poveča možnost povratnega udarca.
• Ročaji naj bodo suhi, čisti in brez ostankov olja in masti. Mastni in oljnati ročaji so spolzki, zato lahko izgubite nadzor nad motorno žago.
• Žagajte samo les. Motorno žago uporabljajte le za opravila, za katera je namenjena. Na primer: motorne žage ne uporabljajte za žaganje plastike, zidovine ali gradbenih elementov, ki niso iz lesa. Uporaba motorne žage za opravila, za katera ni namenjena, je lahko nevarna.
• Novim uporabnikom zelo priporočamo, da debla žagajo na podstavku.

• Povratni udarec se lahko zgodi, ko se prednji del ali konica meča dotakne predmeta ali ko se zareza zapre in stisne verigo. V določenih primerih lahko dotik konice povzroči nenadno povratno reakcijo, pri čemer se meč dvigne in obrne proti upravljavcu. Če je veriga na zgornji strani meča stisnjena, se lahko meč naenkrat hitro obrne nazaj proti upravljavcu. Posledično lahko izgubite nadzor nad motorno žago in se resno poškodujete. Ne zanašajte se zgolj na varnostne naprave v motorni žagi. Kot uporabnik motorne žage morate poskrbeti, da med žaganjem ne pride do nesreče ali poškodb. Povratni udarec je posledica nepravilne uporabe orodja in/ali neustreznih delovnih postopkov ali pogojev, vendar ga lahko preprečite s spodnjimi previdnostnimi ukrepi:
• S palcem in drugimi prsti obkrožite ročaje motorne žage in jo čvrsto primite. Žago držite z obema rokama in se postavite tako, da se lahko izognete povratnemu udarcu. Če upravljavec uporabi ustrezen previdnostni ukrep, lahko omeji silo povratnega udarca. Ne spustite motorne žage.
• Rok ne stegujte predaleč in nikoli ne žagajte nad višino ramen. S tem preprečite nehoten stik s konico meča, hkrati pa imate boljši nadzor nad motorno žago v nepričakovanih situacijah.
• Uporabljajte le nadomestne meče in verige, ki jih določi proizvajalec. Neustrezni nadomestni meči in verige lahko poškodujejo verigo in/ali povzročijo povratni udarec.
• Upoštevajte navodila proizvajalca glede brušenja in vzdrževanja verige. Če se višina merilnika globine zmanjša, se poveča nevarnost povratnega udarca.

Električna varnost

• Priporočamo uporabo naprave na diferenčni tok (RCD) s sprožilnim tokom do 30 mA. Tudi z nameščeno zaščito na diferenčni tok ni mogoče zagotoviti 100-odstotne varnosti, zato je vedno treba upoštevati varne delovne postopke. Zaščito na diferenčni tok preverite pri vsaki uporabi.
• Pred uporabo preverite, ali so na kablu vidni znaki poškodb ali dotrajanosti. Če ugotovite, da je kabel pokvarjen, odnesite izdelek v pooblaščeni servisni center in naročite zamenjavo kabla.
• Ne uporabljajte izdelka, če so električni kabli poškodovani ali obrabljeni.
  • V primeru prerezanega kabla ali poškodovane izolacije izdelek takoj odklopite iz omrežnega električnega napajanja. Ne dotikajte se električnega kabla, dokler ni električno napajanje odklopljeno. Ne popravljajte prerezanega ali poškodovanega kabla. Izdelek odpeljite v pooblaščen servisni center, kjer bo kabel zamenjan z originalnim nadomestnim delom.
• Kabel/podaljšek mora vedno biti za uporabnikom, tako da ne povzroča nevarnosti za uporabnika ali druge osebe. Poskrbite, da ne obstaja možnost poškodbe kabla (s toploto, ostrimi predmeti, ostrimi robovi, oljem ipd.).
• Kabel napeljite tako, da se med žaganjem ne zatika za veje ali druge predmete.
• Preden odklopite vtič, kabelski priključek ali podaljšek, vedno napajanje najprej izklopite pri omrežju.
• Preden pred shranjevanjem zvijete kabel, izklopite izdelek, odstranite vtič iz omrežnega napajanja in preverite, ali so na električnem kablu vidni znaki poškodb ali dotrajanosti. Ne popravljajte poškodovanega kabla. Odnesite izdelek v pooblaščeni servisni center in naročite zamenjavo kabla.
• Preden pustite izdelek brez nadzora (ne glede na trajanje), odstranite vtič iz omrežnega napajanja.
• Pri zvijanju kabla bodite previdni in pazite, da se ne zavozla.
• Uporabljajte samo z izmenično omrežno napetostjo, ki je navedena na tipski ploščici izdelka.
• Verižna žaga je dvojno izolirana skladno s standardom EN60745-1 in 2-13.
• Poskrbite, da je podaljšek v dobrem stanju. Pred uporabo preglejte podaljšek in ga zamenjajte, će je poškodovan. Ne uporabljajte poškodovanega kabla. Izolacija kabla mora biti brez poškodb, razpok ali znakov obrabe. Vtični priključki morajo biti nepoškodovani. Poškodovani podaljški povečujejo nevarnost električnega udara.
• Uporabljeni tokokrog ali vtičnico je treba zaščititi z napravo na diferenčni tok (RCD). Na voljo so vtičnice z vgrajeno zaščito na diferenčni tok, s katerimi je mogoče zagotoviti zahtevano stopnjo varnosti. Občasno preglejte kable verižne žage. Če so poškodovani, jih mora popraviti pooblaščeni servisni trgovec.

Kabli

• Podaljški so na voljo v lokalnem pooblaščenem servisnem centru.
• Uporabljajte samo atestirane podaljške.
• Podaljske je dovoljeno uporabljati samo, če so zasnovani za uporabo na prostem in če so skladni s standardom H07 RN-F ali IEC 60245 (oznaka 66).

Postopek pred prvo uporabo nove motorne žage

• Natančno preberite navodila.
- Dolijte verižno olje. Glejte navodila v poglavju Dolivanje verižnega olja.
- Žage ne uporabljajte, dokler veriga ni dovolj naoljena. Glejte navodila v poglavju Mazanje rezilnega pribora.
- Preglejte, kako so rezila montirana in nastavljena. Glejte navodila v poglavju Montaža.
- Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha. Zato vedno nosite odobreno zaščitno opremo za ušesa.
- Ta žaga je namenjena za uporabo v temperaturnem območju od -20^ (-4^) do +40^ (104°F).

OPOZORILO! Brez predhodnega dovoljenja proizvajalca ne smete nikoli spreminjati prvotne izvedbe stroja. Vedno uporabljajte izključno originalne dele. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih.

OPOZORILO! Motorna žaga je ob napačni in malomarni uporabi nevarno orodje, ki povzroča resne ali celo smrtno nevarne poškodbe. Zato je zelo pomembno, da natančno preberete vsa navodila za uporabo in se poglobite v njih.

OPOZORILO! Stroj med delovanjem proizvaja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Da bi zmanjšali nevarnost resne ali smrtne poškodbe, priporočamo, da se osebe z medicinskimi vsadki pred uporabo stroja posvetujejo s svojim zdravnikom in s proizvajalcem vsadka.

OPOZORILO! Dolgoročno vdihavanje hlapov verižnega olja in prahu iz žagovine lahko ogrozi vaše zdravje.

Pomembno

POMEMBNO!

Ta verižna žaga, namenjena obdelavi dreves, je zasnovana za obrezovanje in odstranjevanje kron stoječih dreves.

Uporabite lahko samo kombinacije meča/verige, ki jih priporočamo v razdelku Tehnični podatki.

Nikoli ne uporabljajte stroja, če ste utrujeni, pod vplivom alkohola ali jemljete druge droge ali zdravila, ki lahko vplivajo na vaš vid, presojo in koordinacijo.

Pri delu vedno uporabljajte osebno zaščitno opremo. Glejte navodila v poglavju Oseba zaščitna oprema.

Nikoli ne uporabljajte naprave, akumulatorja ali polnilnika, ki je poškodovan. Sledite navodilom za pregled, vzdrževanje in servis v skladu z napotki v teh navodilih. Nekatere vrste vzdrževalnih del in popravil lahko opravi samo za to usposobljeno strokovno osebje. Glejte navodila v poglavju Vzdrževanje.

Uporabljajte izključno pribor, ki ga priporočamo. Glejte navodila v poglavjih Rezila in Tehnični podatki.

POZOR! Zmeraj uporabljajte zaščitna očala ali zaščito za obraz, da zmanjšate tveganje za poškodbe od letečih predmetov. Verižna žaga lahko z veliko hitrostjo izvrže predmete kot so lesni opilki, delčki lesa, itd. To lahko pomeni resne poškodbe, še posebej za oči.

OPOZORILO! Pokvarjena rezalna oprema ali nepravilna kombinacija meča in verige lahko poveča nevarnost odsunka! Sledite navodilom in uporabite le tiste kombinacije meča/verige, ki jih priporočamo. Glej navodila pod naslovom Vzdrževanje.

Zmeraj uporabljajte zdrav razum

Ni možno opisati vseh situacij, ki se lahko zgodijo pri uporabi verižne žage. Zmeraj bodite pazljivi in uporabljajte zdrav razum. Izogibajte se situacijam za katere menite, da so izven vaših zmožnosti. (2) Če ste po branju teh navodil še vedno negotovi o delovnih postopkih se pred nadaljevanjem posvetujte z izvedencem. V vsakem primeru kontaktirajte vašega prodajalca, če imate še kakršnakoli vprašanja glede uporabe žag. Z veseljem vam bomo pomagali in svetovali ter pomagali, da boste verižno žago uporabljali učinkovito in varno. Če je možno se udeležite usposabljanja za uporabo žage. Vaš prodajalec, lesna šola ali knjižnica vam lahko posredujejo informacije o usposabljanjih in literaturi, ki so na voljo.

Nenehno delamo na izboljšavah zgradbe in tehnologije – izboljšave, ki povečajo vašo varnost in učinek. Redno obiskujte vašega prodajalca, da preverite kakšno korist lahko imate od novih prednosti, ki bile vpeljane.

Osebna zaščitna oprema

OPOZORILO! Večino nesreč z motornimi žagami povzroči veriga, ki udari uporabnika. Ob vsaki uporabi stroja uporabljajte vedno atestirano osebno zaščitno opremo. Osebna zaščitna oprema ne izključuje nevarnosti poškodb, vendar pa v primeru nesreče omili posledice. Pri izbiri zaščitne opreme se posvetujte z vašim trgovcem.

Pri delu vedno uporabljajte:

• Atestirano zaščitno čelado
• Zaščitne slušalke
• Zaščitna očala ali vezir
• Zaščitne rokavice za žaganje
• Zaščitne hlače
• Uporabite ustrezne zaščite za roko.
• Zaščitni škornji za žaganje z jeklenimi konicami in nedrsečimi podplati
• Pri delu imejte vedno pri sebi pribor za prvo pomoč.
  • Gasilni aparat in lopata

Oblačila naj bodo oprijeta, vendar ne toliko, da vas bodo ovirala pri gibanju.

POMEMBNO! Meč in veriga ali drugi viri lahko ustvarjajo iskre, zato imejte pripomoček za gašenje ognja vedno pri roki. Pomagajte preprečevati gozdni požar.

OPOZORILO! Delo na drevesu zahteva uporabo posebnih tehnik žaganja in delovnih postopkov, ki jih je treba upoštevati, da zmanjšate povečano nevarnost telesnih poškodb.

V tem razdelku so razložene varnostne prednosti in funkcije naprave. V zvezi s pregledovanjem in vzdrževanjem, glejte navodila pod naslovom Pregledovanje, vzdrževanje in popravljanje varnostne opreme žage. Glej navodila pod naslovom "Kaj je kaj?", da izveste kje se nahajajo komponente na napravi.

Opustitev pravilnega vzdrževanja stroja in nestrokovno servisiranje/popravila lahko skrajšajo življenjsko dobo stroja in

povečajo nevarnost nesreč. Dodatne informacije lahko dobite v najbližji servisni delavnici.

OPOZORILO! Nikoli ne uporabljajte naprave s pokvarjenimi varnostnimi komponentami. Varnostna oprema mora biti pregledana in vzdrževana. Glej navodila pod naslovom Pregledovanje, vzdrževanje in popravljanje varnostne opreme žage. Če stroj ne prestane vseh testov ga odnesite na servis na popravilo.

Zavora verige s ščitnikom

Verižna žaga je opremljena z zavoro, ki je narejena tako, da v primeru odsunka zaustavi verigo. Zavora za žago zmanjša nevarnost nesreč, ampak nesreče lahko preprečite samo vi. (3)

Pri delu z žago bodite previdni in poskrbite, da usmernik odbojnega dela meča ne pride v stik s kakšnim predmetom. (4)

• Zavoro verige lahko ročno aktivirate (z levo roko).
• Zavora se aktivira, ko sprednji ščitnik roke potisnete naprej.
• S tem se aktivira vzmeteni mehanizem, ki ustavi pogonski zobnik.

- Ščitnik odsunka ne služi le za aktiviranje zavore verige. Njegova druga pomembna varnostna naloga je, da zmanjšuje nevarnost poškodb leve roke, će nehote izpustite prednji ročaj.

- Zavoro verige sprostimo tako, da ščitnik odsunka potegnemo nazaj proti sprednjemu ročaju.

- Zavora verige mora biti vklopljena, ko vžgete motorno žago.

- Zavoro za žago uporabljajte kot »parkirno zavoro«, ko začenjate ali ko se premikate, da preprečite nesreče, ki bi se lahko zgodile, će bi se veriga po nesreči dotaknila nečesa ali nekoga v bližini. (5)

- Odsunek meča je lahko bliskovito nenaden in izredno močan. V večini primerov je povratni udarec šibek in ne sproži zavore verige. V takšnih primerih je pomembno, da žago čvrsto držite in da je ne izpustite.

- Način ročnega aktiviranja zavore verige je odvisen od sile povratnega udarca in položaja verižne žage glede na predmet, ki ga udari območje povratnega udarca meča.

- Če je odsunek šibkejši, ali će je odbojno območje meča blizu uporabnika, je potrebno zavoro verige sprožiti ročno z levo roko. (6)

- V položaju podiranja se leva roka nahaja v položaju iz katerega je nemogoče ročno aktiviranje zavore. Pri tej drži, tj. ko se leva roka nahaja v položaju, ki ne vpliva na premikanje varovala za roko, se zavora za žago lahko aktivira samo z vztrajnostnim učinkom. (7)

Ali bo moja roka v primeru odsunka zmeraj aktivirala zavoro za žago?

Ne. Potrebna je določena sila, da se varovalo za odsunek premakne naprej. Če se roka samo narahlo dotakne varovala za odsunek se lahko zgodi, da sila ni dovolj močna, da aktivira zavoro za žago. Pri delu morate močno držati ročaj verižne žage. Če v tem primeru pride do odsunka mogoče ne boste spustili roke iz sprednjega ročaja in ne boste aktivirali zavore za žago ali se pa zavora ne bo aktivirala, dokler se žaga ne obrne okoli. V takšni situaciji se lahko zgodi, da zavora ne uspe zaustaviti verige preden se ta dotakne vas.

V nekaterih delovnih položajih se lahko zgodi, da roka ne doseže varovala za odsunek, da bi aktivirala zavoro; na primer, ko žago držite v položaju podiranja.

Ali se bo zavora zmeraj vztrajnostno aktivirala, ko pride do odsunka?

Ne. Prvič, zavora mora delovati. Drugič, odsunek mora biti dovolj močan, da aktivira zavoro za žago. Če bi zavora za žago bila preveč občutljiva bi se zmeraj aktivirala, kar pa bi bilo težavno.

Ali bo me zavora za žago v primeru odsunka zmeraj varovala pred poškodbami?

Ne. Zavora mora delovati, da bi lahko nudila zaščito. Drugič, mora biti aktivirana kot je opisano zgoraj, da zaustavi žago v primeru odsunka. Tretjič, zavora se lahko aktivira, ampak će je meč preblizu vas se lahko zgodi, da zavora ne uspe upočasniti in ustaviti verigo prede se le-ta dotakne vas.

Samo vi in pravilna delovna tehnika lahko izničite odsunek in njegove posledice.

Zaklepni mehanizem sprožilca plina

Zaklepni mehanizem sprožilca plina je zasnovan tako, da preprečuje nehoteno aktiviranje sprožilca plina. Ko pritisnete zaklepni mehanizem sprožilca plina (A) (ko primete ročaj), se sprožilec plina sprosti (B). Ko sprostite oprijem ročaja, se tako sprožilec plina kot zaklepni mehanizem sprožilca plina vrneta v prvoten položaj. (8)

Lovilec verige

Lovilec verige je zasnovan tako, da ujame verigo, če se veriga strga ali sname. Če je veriga pravilno napeta, se temu lahko izognemo (glejte navodila v poglavju Montaža). Temu se izognemo tudi, če verigo in meč pravilno vzdržujemo (glejte poglavje Splošna navodila za delo). (9)

Ščitnik desne roke

Ščitnik desne roke varuje roko v primeru, če se veriga strga ali sname in obenem zagotavlja, da vejevje ne ovira prijema zadnjega ročaja. (10)

Vibracije

Pri žaganju trdega lesa (večina listavcev) so tresljaji močnejši kot pri žaganju mehkega lesa (večina iglavcev). Uporaba tope

ali neprimerne verige (nepravi tip ali nepravilno nabrušena veriga) tresljaje še okrepi.

OPOZORILO! Brez predhodnega dovoljenja proizvajalca ne smete nikoli spreminjati prvotne izvedbe stroja. Vedno uporabljajte izključno originalne dele. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih.

OPOZORILO! Pri ljudeh, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite znamenja pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Takšna znamenja so: odrevenelost udov, izguba občutka za dotik, »ščemenje«, »zbadanje«, bolečina, oslabelost ter spremembe v barvi ali na površini koje. Običajno se pojavijo v prstih, na rokah ali na zapestjih. Nevarnost sprememb je večja ob delu pri nizkih temperaturah.

Rezila

To poglavje obravnava kako s pravilno izbiro in vzdrževanjem rezil dosežete:

• Zmanjšate nevarnost odsunkov.
- Zmanjšajte nevarnost zaustavljanja ali poskakovanja žage.
- Dosežite optimalen učinek žaganja.
- Podaljšate življenjsko dobo rezil.
- Izogibajte se povečanim nivojem vibracij.

Splošna pravila

• Uporabljajte samo rezila, ki jo priporočamo! Glej navodila pod naslovom Vzdrževanje.
• Rezni zobje verige naj bodo dobro in pravilno nabrušeni! Upoštevajte navodila za brušenje in uporabljajte brusilno šablono, ki jo priporočamo. Poškodovana ali napačno nabrušena veriga povečuje nevarnost nesreč.
• Vzdržujte pravilen razmik! Sledite našim navodilom in uporabite priporočeno šablono. Prevelik razmik poveča nevarnost odsunka. (18)
• Veriga naj bo pravilno napeta! Ohlapna veriga se rada sname in se hitreje obrabi, povzroča pa tudi večjo obrabo meča in pogonskega zobnika. (23)
• Oprema za rezanje mora biti dobro namazana in pravilno vzdrževana! Slabo mazana veriga se hitreje strga in obrabi, povzroča pa tudi večjo obrabo meča in pogonskega zobnika.

Rezalna oprema, narejena, da zmanjša odsunek

OPOZORILO! Pokvarjena rezalna oprema ali nepravilna kombinacija meča in verige lahko poveča nevarnost odsunka! Sledite navodilom in uporabite le tiste kombinacije meča/verige, ki jih priporočamo. Glej navodila pod naslovom Vzdrževanje.

Odsunku se izognemo samo, će pri delu pazimo, da odbojni del meča ne zadene ob kakšen predmet.

Moč odsunka lahko zmanjšamo z uporabo rezil, ki imajo "vgrajeno" zaščito pred odsunkom, kot tudi tako, da uporabljamo samo dobro nabrušeno in vzdrževano verigo.

Meč

Čim manjši je premer vrha, tem manjša je nevarnost odsunka.

Veriga

Veriga je sestavljena iz členov v standardni izvedbi in v izvedbi, ki zmanjšuje odsunek.

POMEMBNO! Nobena žaga ne odstrani nevarnosti odsunka.

OPOZORILO! Kakršenkoli stik z rotirajočo se žago lahko povzroči resne poškodbe.

Nekaj izrazov, ki opisujejo meč in verigo

Da bi vzdrževali vse varnostne prednosti rezalne opreme morate obrabljene ali poškodovane kombinacije meča/verige zamenjati z mečem ali verigo, ki jih priporoča Husqvarna. Glejte navodila v razdelku Tehnični podatki o kombinacijah meča/verige, ki jih priporočamo.

Meč

• Dolžina (cole/cm) (12)
- Število zob na sprednjem zobniku (T). (11)
- Korak verige (=pitch) (v colah). Presledek med pogonskimi členi verige se mora ujemati z razmikom zob na sprednjem in pogonskem zobniku. (13)
- Število pogonskih členov (kos). Število pogonskih členov je določeno z dolžino meča, korakom verige in številom zob prednjega zobnika. (15)
- Širina žleba (cole/mm). Širina žleba na meču mora ustrezati širini pogonskih členov verige.
- Odprtina za olje za verigo in odprtina za napenjalnik verige. Meč mora ustrezati konstrukciji motorne žage. (14)

Veriga

• Korak verige (=pitch) (cole) (13)
- Širina pogonskega člena (mm/cole) (16)
- Število pogonskih členov (kos) (15)

Brušenje verige in nastavljanje razmika šablone

OPOZORILO! Pri rokovanju z verigo uporabljajte vedno zaščitite rokavice.

Splošno o brušenju reznih zob

• Nikoli ne uporabljajte tope verige. Če je veriga topa morate uporabiti več pritiska, da potisnete meč skozi les in vreznine bodo zelo majhne. Z zelo topo verižno žago sploh ne morete žagati. Rezultat tega bo le žagovina.
• Ostra veriga zdrsne skozi les in dela dolge in tanke vreznine. (17)

Rezalni del žage se imenuje rezalni člen in je sestavljen iz rezalnega zoba (A) in stene (B). Globina reza je določena z razliko med višino obeh. (18)

Pri ostrenju rezalnega zoba si morate zapomniti štiri pomembne faktorje.

1 Kot brušenja (19)

2 Kot rezanja (20)

3 Položaj pile (21)

4 Premer okrogle pile (22)

Z nepravilno opremo je zelo težko pravilno zbrusiti verigo. Priporočamo vam, da uporabite našo šablono za brušenje. Tako boste vzdrževali največje zmanjšanje odsunka in učinek rezanja vaše žage.

Za informacije o brušenju žage poglejte navodila v razdelku Tehnični podatki.

OPOZORILO! Če se ne držite navodil za brušenje se lahko poveča nevarnost odsunka.

Brušenje reznega zoba

Za brušenje rezalnega zoba potrebujete okroglo pilo in šablono za brušenje. Za informacije o velikosti pile in šablone, ki so priporočljive za vašo žago poglejte navodila v razdelku Tehnični podatki.

- Poskrbite, da je veriga pravilno napeta. Ohlapno verigo je težko pravilno nabrusiti. (23)

- Rezne zobe vedno pilite od notranje strani navzven. Pri povratnem potegu pile zmanjšajte pritisk nanjo. Najprej nabrusite vse zobe na eni strani, nato obrnite žago in nabrusite tudi zobe na nasprotni strani. (19)

- Vse zobe spilite na isto dolžino. Ko se dolžina reznih zob zmanjša na 4 mm (5/32"), je veriga izrabljena in jo je potrebno zamenjati.

Splošni napotki za nastavljanje razmika

Ko brusite rezalni zob, se nastavitev mere globine reza zmanjša. Če želite ohraniti optimalno učinkovitost rezanja, je treba spiliti mero globine reza, da se doseže priporočena

nastavitev mere globine reza. Za pravilen razmik za vašo žago poglejte navodila v razdelku Tehnični podatki. (24)

OPOZORILO! Če je razmik prevelik se poveča nevarnost odsunka!

Nastavitev razmika

• Pred nastavljanjem ramika morajo biti rezalni zobje nabrušeni. Priporočamo vam, da razmik nastavite pri vsakem tretjem brušenju verige. OPOMBA! Priporočilo sklepa, da je dolžina rezalnega zoba ni preveč zmanjšana.
• Za nastavitev razmika boste potrebovali ravno pilo in šablono. Priporočamo vam, da za razmik uporabite našo šablono, saj s tem vzdržujete pravilen razmik in pravilen kot.
• Položite šablono na verižno žago. Informacije o uporabi šablone lahko najdete na embalaži. Uporabite ravno pilo, da zbrusite presežek. Razmik je pravilen, ko več ne čutite odpora, ko povlečete pilo preko šablone. (25)

Napenjanje verige

OPOZORILO! Ohlapna veriga se lahko sname in povzroči resno poškodbo, ki je lahko celo smrtno nevarna.

OPOZORILO! Pred sestavljanjem, preverjanjem in/ali vzdrževanjem vedno odklopite izdelek iz napajanja.

Veriga se z uporabo nateguje in postaja vse daljša, zato je pomembno, da jo redno napenjate in tako odpravite ohlapnost.

Pri vsakem polnjenju z verižnim oljem preverite napetost verige. OPOMBA! Nova veriga potrebuje nekaj časa, da se uteče. V tem času je treba pogosteje preverjati napetost verige.

Napnite verigo kolikor se da, vendar ne tako močno, da je ni mogoče premikati z roko. (26)

• Sprostite gumb, tako da ga povlečete navzven, dokler se ne odpre.
• Gumb obrnite v nasprotni smeri urnega kazalca in tako odvijte pokrov pogonskega zobnika.
• Z obračanjem kolesca napenjalnika verige prilagodite napetost verige: z obračanjem navzgor (+) povečate napetost, z obračanjem navzdol (−) pa jo zmanjšate. (A-B)
• Zatesnite sklopko droga tako, da obrnete gumb v smeri urinega kazalca.
• Gumb obrnite navznoter, da zaklenete napetost.

SPLOŠNA NAVODILA ZA VARNOST

Mazanje rezil

OPOZORILO! Slaba namaščenost rezil lahko vodi do tega, da se veriga pretrga in povzroči hude ali celo smrtne poškodbe.

Olje za verigo

Olje za mazanje verige se mora dobro vpiti v verigo in ostati primerno tekoče tako v poletni vročini kot v zimskem mrazu.

Nikoli ne uporabljajte odpadnega olja! To je nevarno za vas, stroj in okolje.

Dolivanje olja za verigo

• Vse naše motorne žage imajo sistem za samodejno mazanje verige. Na nekaterih modelih je mogoče dotok olja uravnavati tudi poljubno. (27)
• Polna posoda zadostuje za 15 minut neprekinjene uporabe.
• Nikoli ne uporabljajte odpadnega olja. Odpadno olje poškoduje oljno črpalko, meč in verigo.
• Pomembno je, da je vrsta olja prilagojena temperaturi ozračja (primerna viskoznost).
• Pri temperaturah ozračja pod 0°C nekatera olja postanejo preveč trda. To lahko preobremeni oljno črpalko in poškoduje njene sestavne dele.
• Pri izbiranju olja za verigo se posvetujte s pooblaščeno servisno delavnico.

Kontrola mazanja verige

Konico meča usmerite proti svetlo obarvani površini na razdalji pribl. 20 cm (8 palcev). Po 1 minuti delovanja pri polnem plinu bi morala biti na svetli podlagi vidna jasna črta olja. (28)

Če mazanje verige ne deluje:

• Preverite, če je oljni kanal v meču zamašen. Po potrebi ga očistite. (29)
• Preverite, če se je v žlebu meča nabrala nesnaga. Po potrebi ga očistite. (30)
• Preverite, če se sprednji zobnik meča premika neovirano in če je mazalna odprtina na konici meča morebiti zamašena. Če je potrebno, ju očistite in namastite. (31)

Če sistem za mazanje verige tudi po zgornjih ukrepih ne deluje zadovoljivo, se obrnite na pooblaščeno servisno delavnico.

Pogonski zobnik verige

Pogonski sistem je pritrjen s pogonskim zobnikom. (32)

Redno preverjajte stopnjo obrabljenosti pogonskega zobnika. Če je zobnik preveč obrabljen, ga zamenjajte.

Pregled obrabljenosti rezil

Verigo preglejte vsak dan in bodite pozorni na:

• Morebitne razpoke v zakovicah in členih.
• Togost verige.
  • Močno obrabljenost zakovic in členov.

Verigo za žago zamenjajte, če ni v skladu z zgoraj napisanim. Svetujemo, da obrabljenost verige, ki jo uporabljate, ocenite tako, da verigo primerjate z novo verigo.

Verigo morate zamenjati, ko se dolžina reznih zob obrabi na 4 mm.

Meč

Redno pregledujte:

• Če je kovina na robovih meča nacefrana. Po potrebi odpilite štrleči srh. (33)
• Če je žleb meča preveč obrabljen. Po potrebi meč zamenjate.
• Če je konica meča neenakomerno ali preveč obrabljena. Če se je na katerem od robov konice meča pojavila vdolbina, je to posledica dela s preveč ohlapno verigo. (34)
• Da bo življenjska doba meča kar se da dolga, ga je potrebno vsak dan obrniti. (35)

OPOZORILO! Večino nesreč z motornimi žagami povzroči veriga, ki udari uporabnika.

Pri delu vedno uporabljajte osebno zaščitno opremo. Glejte navodila v poglavju Oseba zaščitna oprema.

Izogibajte se delu v okoliščinah, v katerih obstaja nevarnost odsunka. Glejte navodila v poglavju Varnostna oprema stroja.

Uporabljajte predpisana rezila in redno preverjajte, v kakšnem stanju so. Glejte navodila v poglavjih Tehnični podatki in Splošna navodila za varnost pri delu.

Preverite, da vsi deli varnostne opreme delujejo brezhibno. Glejte navodila v poglavjih Splošna navodila za delo in Splošna navodila za varnost pri delu.

Nikoli ne žagajte samo z eno roko. Žage ne morete varno obvladovati, če jo držite samo z eno roko. Zmeraj z obema rokama na ročajih trdno držite žago.

OPOZORILO! Pri rokovanju z verigo uporabljajte vedno zaščitite rokavice.

• Preverite, će je zavora verige sproščena, s tem da ščitnik odsunka potegnete proti prednjemu ročaju. (36)
• Odstranite gumb in porkrov sklopke (zavoro verige). Odstranite obroč za prenos.
• Meč namestite preko sornika za meč. Meč namestite v krajni zadnji položaj. Verigo namestite preko pogonskega zobnika in v utor na meču. Začnite na gornji strani meča.
• Poskrbite, da so ostrine reznih zob verige na zgornjem robu meča obrnjeni naprej.
  Montirajte pokrov sklopke in ne pozabite namestiti zatiča za prilagajanje verige v luknjo na meču. Preverite ali pogonski členi verige pravilno nalegajo preko pogonskega zobnika in ali se veriga pravilno nahaja v utoru meča.
• Verigo zatesnite z obračanjem kolesca proti dol (+). Verigo zatesnjujte tako, da ne bo visela izpod droga.
• Veriga je pravilno napeta, ko ne visi izpod droga, ampak jo še vedno lahko z roko enostavno obrnete. Dvignite vrh droga in zatesnite sklopk toako, da obračate gumb v smeri urinega kazalca.
• Ko je veriga nova, je potrebno njeno napetost preverjati pogosteje, dokler se veriga ne uteče. Napetost verige preverjajte redno. Pravilno napeta veriga zagotavlja dober rez in ima dolgo življenjsko dobo. (37)

Vžig in izklop

OPOZORILO! Pred vžigom bodite pozorni na naslednje:

Motorne žage nikoli ne vklopite, če meč, veriga in vsi pokrovi niso ustrezno nameščeni. V nasprotnem primeru se lahko pogonski zobnik odvije in povzroči telesne poškodbe.

Stroj položite na trdna tla in se prepričajte, da se meč in veriga ničesar ne dotikata. Poskrbite tudi, da imate trdno oporo nog.

Prepričajte se, da na kraju kjer delate, ni nepoklicanih.

• Preden vstavite akumulator v napravo, vedno preverite, ali se sprožilec plina pravilno aktivira in ob sprostitvi vrne nazaj v položaj »OFF« (izklopljeno). Zaklepni mehanizem sprožilca plina preprečuje njegovo nehoteno aktiviranje. (38)
• Vdihovanje izpušnih plinov motorja, meglice olja za verigo in prahu žagovine v daljšem časovnem razdobju je lahko zdravju nevarno. (39) Glejte navodila v poglavju Montaža.
• Pred vžigom se prepričajte, da v bližini ni ljudi ali živali, ki bi jih med delom lahko ogrozili. (40)
• Žago zmeraj držite z obema rokama. Desno roko položite na zadnjo ročico in levo roko na sprednjo ročico. Vsi uporabniki, tako desničarji kot levičarji, naj bi uporabljali enak prijem. Trdno držite ročico tako, da se palci in prsti oklenejo okoli ročice. (41)

Vžig

• Prednji ročaj primite z levo roko.
- Zadnji ročaj primite z desno roko.
- Z notranjo stranjo roke pritisnite in držite gumb za zaklep vklopnega sprožilca, s kazalcem pa stisnite vklopnisprožilec. (38)

Izklop

- Žago izklopite tako, da sprostite vkloplni sprožilec. Če se žaga ne izklopi, sprožite zavoro verige in odklopite napajalni kabel.

Pred vsako uporabo:

(42)

1 Preverite, da zavora verige deluje brezhibno in da je nepoškodovana.
2 Preverite, da zadnji ščitnik desne roke ni poškodovan.
3 Preverite, ali zaklepni mehanizem sprožilca plina deluje pravilno, in se prepričajte, da ni poškodovan.
4 Preverite, da na nobenem ročaju ni olja.
5 Preverite, da so vsi detalji na motorni žagi dobro pritrjeni, da niso poškodovani in da nič ne manjka.
6 Preverite, da je lovilec verige pritrjen na svoje mesto in nepoškodovan.
7 Preverite napetost verige.
8 Preverite, ali se veriga zaustavi, ko spustite sprožilec plina.

Splošna navodila za delo

POMEMBNO!

V tem poglavju so opisana osnovna pravila za varno delo z motorno žago. Ta navodila ne morejo nadomestiti strokovnega znanja in izkušenj, ki jih ima poklicni delavec. Če ste v določenih okoliščinah negotovi, prenehajte z delom in poiščite strokovno pomoč. Strokovno pomoč vam lahko nudi vaš trgovec, servisna delavnica, ali pa izkušen uporabnik motorne žage. Ne lotevajte se opravil, za katera nimate dovolj strokovnega znanja!

Predno začnete z uporabo motorne žage. morate poznati vzroke odsunka in kako ga preprečujemo. Glejte navodila v poglavju Kako preprečimo odsunek.

Predno začnete z uporabo motorne žage, morate poznati razliko med žaganjem z zgornjim in spodnjim robom meča. Glej navodila pod naslovom Kako se izogniti odsunku in Varnostna oprema stroja.

Pri delu vedno uporabljajte osebno zaščitno opremo. Glejte navodila v poglavju Oseba zaščitna oprema.

Osnovna varnostna pravila

1 Oglejte si okolico in se prepričajte:
- Da v bližini ni ljudi, živali ali predmetov, ki bi lahko vplivali na vašo kontrolo stroja pri delu.
- Da medtem, ko delate, nihče ne more priti v stik z verigo žage, ali pa na območje padajočega drevesa in se pri tem poškodovati.
- Če uporabljate zaščito za sluh, bodite pozorni na osebe, ki se vam približujejo med uporabo žage.

POZOR! Upoštevajte zgornja navodila, vendar pa poskrbite tudi, da boste lahko v primeru nesreče vedno priklicali pomoč.

2 Ne uporabljajte žage v slabih vremenskih razmerah. Takšne razmere so gosta megla, močen dež ali veter, hud mraz, itd. Delo v slabem vremenu je utrujajoče in pogosto povezano z dodatnimi nevarnostmi, kot so poledica, električni udar, nepredvidljiva smer padca dreves, ipd.

3 Če delate pri visokih temperaturah, pijte tekočine, da preprečite dehidracijo.
4 Še posebno previdni bodite pri žaganju tanjših vej; izogibajte se žaganju grmov (= več tanjših vej hkrati). Veriga lahko tanjše veje zgrabi, zaradi česar jo vrže v vas, pri tem pa vas lahko hudo poškoduje.
5 Poskrbite, da lahko na območju dela varno stojite in hodite. Če morate nepričakovano spremeniti delovni položaj, če posebej pazite na morebitne ovire (korenine, kamenje, veje, jarke, itd). Pri delu na nagnjenih tleh bodite še posebej previdni.
6 Bodite še posebno previdni, kadar žagate ukleščena drevesa. Ukleščeno drevo se lahko pred in po žaganju povrne v svojo normalno lego. Če stojite na napačnem mestu, ali pa će je smer žaganja napačna, se lahko zgodi, da bo drevo zadelo vas ali pa stroj, tako da boste izgubili nadzor nad njim. V obeh primerih se lahko nevarno poškodujete. (43)
7 Preden prestavite motorno žago, jo izklopite in zaklenite verigo z zavoro. Motorno žago prenašajte tako, da sta meč in veriga obrnjena nazaj. Preden motorno žago kamor koli prestavite, na meč namestite ščitnik.
8 Ko postavite žago na tla, jo s pomočjo zavore zaklenite in se prepričajte, da jo imate zmeraj pod nadzorom. Zaustavite motor, ko zapustite žago za dalj časa.

OPOZORILO! Včasih se odrezki zataknejo v pogonskem sistemu, kar povzroči zastoj verige. Pred kakršnim koli čiščenjem vedno najprej izklopite stroj in ga odklopite iz napajanja.

Splošna pravila

1 Če razumete, kaj je odsunek in kako nastane, zmanjšate ali celo popolnoma odpravite nevarnost presenečenja. Presenečenje poveča nevarnost nesreče. Odsunek je običajno šibak, včasih pa je bliskovit in silovit.
2 Žago vedno trdno držite z desnico na zadnjem in levico na sprednjem ročaju. Ročaja objemite s palcema in prsti. Takšen prijem, ki je enak tako za levičarje kot desničarje, zmanjša učinek odsunka in vam omogoči, da ohranite nadzor nad žago. Ne izpustite ročajev! (44)
3 Večina nesreč z odsunjeno žago se zgodi pri žaganju vej. Poskrbite za trdno oporo nog in odstranite vse, ob kar bi se med delom lahko spotaknili, ali zaradi česar bi lahko izgubili ravnotežje.
Če niste dovolj pozorni, vam utegne žago odsuniti takoj, ko se z odbojnim območjem meča nehote dotaknete veje, bližnjega debla ali kakega drugega predmeta.
Nadzorujte delovni predmet. Če so delčki, ki jih želite rezati majhni in lahki se lahko zagozdijo v verigo in jih vrže proti vam. Čeprav to ne pomeni nevarnosti se lahko presenetite in izgubite nadzor nad žago. Nikoli ne žagajte naloženega lesa ali vej brez, da bi jih ločili. Zmeraj žagajte le en hlod naenkrat. Odstranite odžagane dele, da bo delovno območje varno. (52)

4 Nikoli ne žagajte nad višino ramen, ali samo s konico meča. Pri žaganju vedno držite žago z obema rokama! (45)
5 Za popolni nadzor nad motorno žago, morate stati stabilno. Nikoli ne delajte stoje na lestvi, drevesu, oziroma će podlaga, na kateri stojite, ni stabilna. (46)
6 Vedno žagajte pri najvišjih vrtljajih, t.j. s polnim plinom.
7 Pri žaganju z zgornjim robom meča, to se pravi pri žaganju od spodaj navzgor, bodite še posebej previdni. Temu načinu žaganja, ki mu pravimo tudi potisno žaganje. Pri žaganju potiska veriga žago nazaj proti uporabniku. Če se veriga zagozdi lahko žago vrže nazaj proti vam. (47)
8 Če se uporabnik tej potisni sili ne upira dovolj, obstaja nevarnost, da se bo žaga premaknila tako daleč nazaj, da se bo debla dotikala samo še z odbojnim območjem meča, kar bo povzročilo odsunek. (48)

Žaganje s spodnjim robom meča, to se pravi od zgoraj navzdol, se imenuje žaganje na vlek. V tem primeru žago vleče proti deblu, njeno težo pa nosi spodnji rob meča. Ta način žaganja omogoča uporabniku boljši nadzor žage in položaja odbojnega območja meča. (49)

9 Upoštevajte navodila za brušenje in vzdrževanje meča in verige. Meč in verigo vedno zamenjajte samo v kombinacijah, ki jih priporočamo. Glejte navodila v poglavjih Rezila in Tehnični podatki.

Osnovna tehnika žaganja

OPOZORILO! Nikoli ne žagajte samo z eno roko. Žage ne morete varno obvladovati, će jo držite samo z eno roko. Zmeraj z obema rokama na ročajih trdno držite žago.

Splošno

• Žagajte vedno s polnim plinom!
• Po vsakem rezanju sprostite stikalo za vklop. Predolg čas delovanja motorja pri največji moči brez obremenitve (brez upora verige med rezanjem) lahko resno poškoduje motor.
• Žaganje od zgoraj = žaganje v položaju, ko veriga vleče k deblu.
• Žaganje od spodaj = žaganje v položaju, ko veriga odriva od debla.

Žaganje v položaju, ko veriga odriva od debla, pomeni večjo nevarnost odsunka. Glejte navodila v poglavju Kako preprečimo odsunek.

Izrazi

Žaganje vej = odstranjevanje vej s podrtega debla. Razcep = deblo ali veja se razcepita, predno ju prežagamo.

Pred začetkom žaganja upoštevajte pet zelo pomembnih dejavnikov:

1 Poskrbite, da se rezilo ne bo zagozdilo v rezu. (50)
2 Poskrbite, da se deblo med žaganjem ne razcepi. (50)

3 Poskrbite, da veriga med žaganjem ali po njem ne udari ob tla ali kak drug predmet. (51)
4 Obstaja nevarnost odsunka? (4)
5 Lahko teren in drugi pogoji v vašem delovnem okolju vplivajo na to, kako varno pri delu stojite in hodite?
Na to, ali se bo veriga zagozdila in ali se bo deblo preklalo, vplivata dva dejavnika: kako je deblo podprto pred in po žaganju in ali je napeto.
V večini primerov se lahko izognete tem težavam tako, da žagate v dveh etapah: najprej z zgornje in nato s spodnje strani debla. Preprečite, da deblo uveljavi "svojo voljo" s tem, da se veriga zagozdi ali pa, da se deblo razkolje.

OPOZORILO! Če se veriga med žaganjem zagozdi: ugasnite motor! Žage ne skušajte izvleči iz reza. Ko žaga "spusti", se lahko pri tem poškodujete na verigi. Rez razprite s primernim vzhodom in žago izvlecite.

Navodila spodaj so teoretičen opis najbolj običajnih situacij. ki se lahko pri žaganju primerijo uporabniku in kako je v teh situacijah primerno ravnati.

Žaganje

OPOZORILO! Nikoli ne poskušajte žagati hlodov, ki so naloženi en na drugega ali pa so postavljeni skupaj. Takšen postopek neverjetno poveča nevarnost odsunka, ki lahko pomeni resne ali smrtne poškodbe.

Ko imate les zložen morate vsak del posebej vzeti, ga postaviti na rezalno mizo in ga posebej odžagati.

Iz delovnega območja odstranite odžagane dele. S tem, ko jih pustite na delovnem območju povečate nevarnost odsunka ter nevarnost izgube ravnotežja med delom. (52)

Deblo leži na tleh. Nobene nevarnosti ni, da se veriga zagozdi in da se deblo razcepi. Obstaja pa velika nevarnost, da veriga ob koncu reza udari ob tla.

Deblo prežagajte z zgornje strani. Ko ste z rezom deblo skoraj prežagali, pazite, da se veriga ne dotakne tal. Motor naj teče s polnim plinom, vseskozi pa bodite pozorni na to, kaj se lahko primeri.

Če imate možnost (lahko deblo obrnete?), končajte z rezom, ko ste prežagali 2/3 debla.

Obrnite deblo in prežagajte zadnjo 1/3 z vrha. (53)

Deblo je podprto na enem koncu. Obstaja velika nevarnost, da se razcepi.

Začnite žagati s spodnje strani (približno do 1/3 premera debla).

Nadaljujte z žaganjem z zgornje strani, dokler se reza ne srečata. (53)

Deblo je podprto na obeh koncih. Obstaja velika nevarnost, da se veriga zagozdi.

Začnite žagati s zgornje strani (približno do 1/3 premera debla).

Nadaljujte z žaganjem z spodnje strani, dokler se reza ne srečata. (54)

Tehnika podiranja dreves

POMEMBNO! Za podiranje dreves je potrebna velika izkušenost. Če s podiranjem dreves nimate izkušenj, se tega ne lotite. Nikoli se ne lotite dela, če zanj nimate dovolj izkušenj!

Varna razdalja

Varna razdalja med drevesom, določenim za podiranje, in ljudmi, ki delajo v bližini, naj bo najmanj 2,5 krat daljša od dolžine drevesa. Poskrbite, da med podiranjem na "nevarnem" območju ne bo nikogar razen vas. (55)

Smer podiranja

Drevo naj pade na takšno mesto in na takšen način, da bo kasnejše žaganje vej in debla potekalo na čim bolj "lahkem" terenu. Na delovnem območju mora biti varno stati in hoditi.

Ko določate smer, v katero naj bi padlo drevo, ki ga nameravate podreti, presodite, katera smer je naravna smer padca.

Na slednje vpliva več dejavnikov:

• Nagib
- Upognjenost
- Smer vetra
- Razporeditev vej
- Morebitna teža snega
- Ovire v bližini drevesa so: na primer, druga drevesa, napetostni kabli, ceste in zgradbe.
- Preverite za znake poškodb in gnitja v lesu. Večja verjetnost je, da se bo drevo zlomilo in začelo padati še preden boste pripravljeni na to.

Včasih je padec drevesa nemogoče ali nevarno usmeriti tja, kamor želite, zato vam takšnih primerih ne preostane nič drugega, kot da pustite, da drevo pade v svojo naravno smer.

Drug, zelo pomemben dejavnik, ki sicer ne vpliva na smer padca, vpliva pa na vašo osebo varnost, so morebitne poškodovane ali suhe veje, ki se med podiranjem drevesa lahko odlomijo in vas poškodujejo.

Najpomembneje je zagotoviti, da drevo ne obvisi na drugem drevesu. Odstranjevanje zataknjenega drevesa je zelo nevarno, saj je zelo verjetno, da bo prišlo do nesreče. Preberite navodila pod Reševanje slabo padlega drevesa.

POMEMBNO! V vseh kritičnih trenutkih podiranja drevesa odstranite zaščitne slušalke, tako da boste slišali morebitne opozorilne zvoke.

Žaganje spodnjih vej in smeri umika

Iz drevesa odstranite veje do višine ramen. Bolj varno je delati od zgoraj navzdol tako, da je drevo med vami in žago. (56) Očistite podrast okoli debla drevesa in si oglejte, će so okoli njega morebitne ovire (kamenje, veje, luknje in podobno); odstranite jih, tako da boste imeli prosto pot za umik, ko bo drevo začelo padati. Smer umika naj bo pod kotom približno 135° na smer predvidenega padca. (57)

1 Območje tveganja
2 Pot vrnitve
3 Smer podiranja

Podiranje

OPOZORILO! Neizkušenim uporabnikom odsvetujemo podiranje dreves z meči, krajšimi od premera debla!

Drevo podremo s tremi rezi. Najprej naredite smerni rez, ki ga sestavljata "zgornji rez" in spodnji rez, nato pa drevo podrite s podiralnim rezom. Če žagate na pravilno izbranih točkah, lahko smer padca določite zelo natančno.

Smerni rez

Za smerno rezanje začnite z vrhnjim rezom. S pomočjo označbe za smer padca (1) namerite proti cilju naprej po področju, kamor želite, da drevo pade (2). Stopite na desno stran drevesa, za žago in režite z vlečnim rezom.

Zatem naredite spodnji rez, ki se mora končati natančno na istem mestu kot zgornji rez. (58)

Smerni rez naj bo globok 1/4 premera debla, kot med zgornjim in spodnjim rezom pa naj bo najmanj 45°.

Črta, na kateri se reza srečata, se imenuje črta smernega reza. Ta naj bo popolnoma vodoravna in pod pravim kotom (90°) na izbrano smer podiranja. (59)

Podiralni rez

Tudi podiralni rez, ki ga naredite z nasprotne strani drevesa, naj bo popolnoma vodoraven. Postavite se levo od drevesa in žagajte s spodnjim robom meča.

Podiralni rez naj bo 3–5 cm (1,5–2 coli) nad vodoravno linijo smernega reza. (60)

Opora naj bo (če je montirana), za prelomnim pasom. Žagajte s polnim plinom in počasi vodite verigo/meč v deblo. Bodite pozorni, će se drevo začne premikati v nasprotno smer od izbrane. Takoj ko je rez dovolj globok, zabijte vanj klin ali lomilko. (61)

Podiralni rez zaključite vzporedno s črto smernega reza, tako da je razdalja med njima najmanj 1/10 premera debla. Neprežagani del debla se imenuje prelomni pas.

Prelomni pas, ki deluje kot tečaji na vratih, nadzoruje smer padca drevesa. (62)

Če je prelomni pas preozek ali prežagan, ali će sta smerni izsek in podiralni rez na napačnem mestu, je smer padca nemogoče nadzorovati. (63)

Ko sta podiralni rez in smerni izsek končana, mora drevo začeti padati samo od sebe, ali pa s pomočjo klina oziroma lomilke. (64)

Priporočamo, da uporabljate meč, ki je daljši od premera drevesa tako, da lahko rez za občutek in smer naredite z "eno

potezo". Za priporočila o dolžini meča za vaš model žage, glejte navodila v razdelku Tehnični podatki. (65)

Obstajajo tudi metode podiranja dreves z meči, ki so krajši od premera debla. Vendar pa se s temi metodami dela poveča nevarnost stika med odbojnim delom meča in predmeti v okolici. (4)

Ravnanje z drevesom, ki je padlo napačno

Osvobajanje "ujetega drevesa"

Odstranjevanje zataknjenega drevesa je zelo nevarno, saj je zelo verjetno, da bo prišlo do nesreče.

Nikoli ne žagajte drevesa na katerega je padlo drugo drevo.

Nikoli ne delajte v območju nevarnosti, ko drevo visi ali pa je zagozdeno. (66)

Najbolj varen način je uporaba vitla.

• Vitel priključen na traktor (67)
• Prenosni vitel (70)

Žaganje napetih dreves in vej

Priprava: Ocenite, v katero smer je veja oziroma deblo napeto in kje je njuna naravna točka preloma (točka, v kateri bi se prelomila, će bi se napetost stopnjevala).

Ocenite, kako je napetost mogoče sprostiti na najbolj varen način in će boste tej nalogi lahko kos osebno. V zapletenih primerih je možen en sam varen način dela: odložite motorno žago in uporabite vitel.

Splošno:

Postavite se tako, da boste zunaj dosega debla ali veje, ko napetost popusti. (71)

Na točki preloma ali v njeni bližini napravite več rezov.

Napravite toliko in tako globokih rezov, kot je potrebno, zato da bo napetost popustila in da se do deblo/veja "prelomila" v točki preloma. (69)

Napetega debla ali veje nikoli ne skušajte prežagati z enim samim rezom!

Ko morate prežagati drevo/veje, naredite dva do tri vreza z razmikom 3 cm in globino 3–5 cm. (72)

Nadaljujte žaganje dokler se ne sprosti napetost in upogib drevesa/veje. (73)

Ko se napetost sprosti odžagajte drevo/vejo iz nasprotne strani.

Preprečevanje odsunka

OPOZORILO! Žago lahko pri delu odsune bliskovito, silovito in povsem nepričakovano; telo žage, meč in verigo odsune proti uporabniku. Če se to zgodi, ko se veriga premika, se nezgoda lahko konča s hudo poškodbo, ki je včasih lahko celo smrtno nevarna. Zato je nadvse pomembno, da razumete, kaj povzroči odsunek, kot tudi, da ga je s previdnostjo in pravilnim načinom dela mogoče preprečiti.

Kaj je odsunek?

Izraz odsunek uporabljamo za opis nenadne reakcije, do katere pride ob stiku zgornjega kvadranta konice meča, imenovanega tudi odbojno območje, z okolico, ki ga odsune nazaj. (48)

Do odsunka pride vedno v ravnini žaganja. Običajno odsune žago nazaj in navzgor proti uporabniku. Lahko pa se zgodi, da žago odbije v kakšno drugo smer, odvisno od položaja žage v trenutku, ko se je odbojno območje meča dotakne predmeta v okolici.

Žago odsune izključno v primeru, ko se odbojno območje meča dotakne predmeta v okolici. (4)

Žaganje vej

OPOZORILO! Večina nesreč z odsunkom se zgodi tekom žaganja vej iz drevesa. Ne uporabljajte območja odsunka meča. Bodite izjemno pazljivi in pazite, da vrh meča ne pride v stik z lesom oz. drugimi vejami ali predmeti. Bodite izjemno pazljivi z vejami, ki so napete. Lahko se sprostijo proti vam in povzorčijo, da izgubite nadzor ter vas poškodujejo.

Poskrbite, da pri delu hodite in stojite varno! Delajte na levi strani debla. Žago imejte tesno ob telesu, tako da boste imeli nad njo kar najboljši nadzor. Če okoliščine dopuščajo, naj teža žaga počiva na deblu. (74)

Delovni položaj zamenjajte le, ko je deblo med vami in žago.

Žaganje debla

Glejte poglavje Osnovna tehnika žaganja.

Splošno

Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Zahtevnejše posege mora opraviti pooblaščena servisna delavnica.

Kontrola, vzdrževanje in servis varnostne opreme motorne žage

OPOZORILO! Pred kakršnim koli sestavljanjem, vzdrževanjem in/ali preverjanjem vedno odklopite verižno žago iz napajanja.

Opomba! Vsa popravila na stroju zahtevajo posebno usposobljenost. To še posebej velja za varnostno opremo stroja. Če stroj ne prestane nobenega od zgoraj napisanih testov vam priporočamo, da ga odnesete na popravilo.

Zavora verige s ščitnikom

Pregled ščitnika odsunka

- Preverite, će je ščitnik odsunka nepoškodovan. Bodite pozorni na vidne znake poškodb, kot so npr. razpoke. (75)

- Ščitnik za prednjo roko pomaknite naprej in nazaj, da se prepričate, ali se prosto premika in ali je varno pritrjen na napravo. (76)

Preverjanje samodejnega delovanja zavore

- Izklopljeno motorno žago postavite na štor ali drugo stabilno površino. Sprostite prednji ročaj in spustite motorno žago, da se zasuka okoli zadnjega ročaja proti štoru.

Ko konica meča zadene ob panj, se mora zavora sprožiti. (77)

Preverjanje delovanja zavore

- Vklopite motorno žago. Prepričajte se, da se veriga ne dotika tal ali drugih predmetov. Glejte navodila v poglavju Vžig in izklop.

• S palcem in prsti čvrsto objemite ročaja žage. (44)

- Poženite motor s polnim plinom in sprožite zavoro verige, tako da z levim zapestjem odsunete ščitnik odsunka. Pri tem ne spustite sprednjega ročaja. Veriga se mora v trenutku ustaviti. (78)

Zaklepni mehanizem sprožilca plina

- Prepričajte se, da je sprožilec plina v prostem teku, kadar je v svojem izhodiščnem položaju. (79)

- Pritisnite zaklepni mehanizem sprožilca plina in se prepričajte, da se vrne v svoj prvotni položaj, ko ga izpustite. (80)

- Preverite, ali se sprožilec plina in zaklepni mehanizem sprožilca plina prosto premikata in ali njuni povratni vzmeti delujeta pravilno. (81)

- Vklopite motorno žago in dodajte plin do konca. Izpustite sprožilec plina in se prepričajte, da se veriga ustavi in obmiruje.

Lovilec verige

- Preverite, če je lovilec verige nepoškodovan in trdno pritrjen na telo žage. (82)

Hladilni sistem

Stroj je opremljen s hladilnim sistemom, ki zagotavlja najnižjo možno delovno temperaturo.

Deli hladilnega sistema so:

1 Dovod zraka (pod vklopnim sprožilcem).

2 Ventilator na motorju.

- Hladilni sistem očistite s krtačo enkrat tedensko, v zahtevnih pogojih dela pa tudi pogosteje. Umazan ali zamašen hladilni sistem povzroča pregrevanje, to pa poškoduje napravo.

VZDRŽEVANJE

Urnik vzdrževanja

V nadaljevanju sledi lista o tem, kako je stroj potrebno vzdrževati. Večina točk je navedena v poglavju Vzdrževanje.

Pri vsaki uporabi Pogosto Občasno
Očistite zunanje dele stroja. Po potrebi od pilite srh z robov meča.
Preverite, ali sestavni deli sprožilca plina varno delujejo. (Zaklepni mehanizem sprožilca plina in sprožilec plina.)		Izpraznite rezervoar za olje in ga očistite odznotraj.
Očistite zavoro verige in kontrolirajte, če je njeno delovanje varno. Preverite, če je lovilec verige nepoškodovan; v nasprotnem primeru ga nemudoma zamenjajte.		Hladilne reže naprave in akumulatorja nežno očistite s stisnjenim zrakom.
Meč vsak dan obrnite, zato da se bo enakomerno obrabil. Preverite, da odprtina za mazanje na meču ni zamašena. Očistite žleb za verigo.
Preverite, če oljna črpalka maže meč in verigo zadostno.
Preverite ali so na verigi vidne razpoke med členi in zakovicami, ali je veriga trda oz. ali so členi in zakovice zelo obrabljeni. Po potrebi zamenjajte.
Nabrusite verigo in preverite njeno napetost ter stanje. Preverite obrabljenost pogonskega zobnika in ga po potrebi zamenjajte.
Očistite dovod zraka naprave.
Kontrolirajte, če so vse matice in vijaki temeljito priviti.

TEHNIČNI PODATKI

Tehnični podatki

	418EL 420EL
Elektro motor
Tip Zaporedni izmenični motor		Zaporedni izmenični motor
Moč 1800W 2000 W
Območje napetosti 230-240V 230-240V
Sistem za mazanje
Tip oljne črpalke Avtomatska Samodejna
Prostornina posode za olje, l 0,20 0,20
Teža
Verižna žaga brez meča in verige, prazna posoda za verižno olje, kg	4.7 4.7
Emisije hrupa (glejte opombo 1)
Moč hrupa, izmerjena dB (A) 101,9 101,9
Moč hrupa, zagotovljena LWA dB (A) 103	103
Ravni hrupa (glejte opombo 2)
Enakovredna raven zvočnega tlaka pri ušesu upravljavca, dB(A)	90,8 90,8
Ekvivalentne ravni tresljajev, a h (glejte opombo 3)
Sprednji ročaj, m/s2	5,2 5,2
Zadnji ročaj, m/s2	3,9 3,9
Povezane negotovosti K, m/s2	1,5 1,5
Veriga/meč
Priporočljive dolžine meča, cole/cm	14/35	16/40
Uporabna dolžina reza, cole/cm	12.5/32	14/35.5
Tip pogonskega zobnika/število zob	Spur/6	Spur/6
Najvišja hitrost verige, m/s	14.5 14.5

Opombo 1: Emisija hrupa v okolico merjena kot zvočni efekt L_WA v skladu z ES direktivo 2000/14/ES Aneks V.
Opombo 2: Ekvivalenca nivoja zvočnega tlaka, skladna z ISO 22868, je izračunana kot celotna, časovno pondirana vsota energije za različne nivoje zvočnega tlaka pod različnimi delovnimi pogoji. Tipična statistična razpršitev za ekvivalenco nivoja zvočnega tlaka je standarden odklon v vrednosti 2,5 dB (A).
Opombo 3: Raven vibracij v skladu z EN 60745–2–13. Zabeleženi podatki za raven vibracij imajo tipično statistično razpršitev (standardni odklon) 1,5 m/s ^2 . Navedeni podatki o vibracijah so podatki so izmerjeni in veljajo za priporočeno dolžino meča ter vrsto verige.

Opozorilo Oddajanje vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene skupne vrednosti, kar je odvisno od načina uporabe orodja. Upravljavci se morajo zaščititi z varnostnimi ukrepi, ki temeljijo na oceni izpostavljenosti pri dejanskih pogojih uporabe (pri čemer se upoštevajo vsi deli delovnega cikla, npr. poleg časa, ko je orodje sproženo, tudi čas, ko je orodje izklopljeno, in čas, ko deluje v prostem teku).

TEHNIČNI PODATKI

Za modele Husqvarna 418 EL in 420 EL so odobreni naslednji rezalni priključki.

Model	Meč Veriga
	Dolžina, cm/in	Korak verige, cole	Širina utora, mm	Maks. število zob na zobniku meča	Tip	Dolžina pogonskega zobnika (št.)
418 EL 14	(35)	3/8 1,3 7T Husqvarna H37				52
420 EL 16	(40) 56

Brušenje žage in šablone

XX	inch/mm inch/mm		0°	0.025 / 0,65	5796536-01
37	5/32 / 4,080 °	30°	0°

ES-Izjava o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel. [phone], z izključno odgovornostjo izjavlja, da električne verižne žage 418 EL in 420 EL od serijskih številk leta 2016 dalje (leto je jasno navedeno v besedilu na tipski ploščici s serijsko številko) izpolnjujejo zahteve DIREKTIV SVETA:

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES.
• z dne 26. februarja 2014 "za elektromagnetsko skladnost" 2014/30/EU.
• z dne 8. maja 2000 "za emisijo hrupa v okolico" 2000/14/ES.
• z dne 8. junija 2011 »glede omejitve določenih nevarnih snovi« 2011/65/EU.

Uporabljeni so bili naslednji standardi:

EN 60745-1:2009 + A11:2010, EN 60745-2-13:2009 + A1:2010, EN 55014-1:2006 + A1:2009 + A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Priglašeni organ:

NB2140, DEKRA Testing and Certification GmbH, Enderstraße 92b, 01277 Dresden, Germany, je opravil tipski preizkus ES v skladu z direktivo o strojih (2006/42/ES) člen 12, točka 3b. Potrdila o EG-tipski kontroli v skladu s prilogo IX, imajo številko: 4815039.16001-1

Za informacije v zvezi z emisijo hrupa glejte poglavje Tehnični podatki.

Dobavljena motorna žaga se ujema z vzorcem, ki je bil podvržen tipski kontroli ES.

Huskvarna, 1 septembra 2016

Lars Roos, šef razvoja

(Pooblaščeni predstavnik za Husqvarna AB in odgovorni za tehnično dokumentacijo.)
