HASZNÁLATI ÚTMUTATÓ 420EL HUSQVARNA

HU Használati utasítás, 406-429

HR Priručnik, 430-451

SI Navodila za uporabo, 452-473

RU Руководство по

A gépen látható szimbólumok:

Az eredeti svéd kezelési útmutató fordítása.

VIGYÁZAT! A motorfürészek veszélyesek lehetnek! Óvatlan vagy helytelen használatuk a kezelő vagy más személyek súlyos sérülését illetve halálos balesetét is okozhatja.

Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

Viseljen mindig:

• Jóváhagyott védősisakot
• Hallásvédő
• Védőszemüveg vagy arcvédő maszk

Ez a termék megfelel a CE-normák követelményeinek.

A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Műszaki adatok című fejezetben és a címkén szerepel.

Használat közben két kézzel kell fogni a láncfűrészt.

Soha ne használja a láncfűrészt egy kézzel tartva.

A vezetőlemez csúcsa semmilyen körülmények között ne érjen hozzá semmilyen tárgyhoz.

VIGYÁZAT! Ha a vezetőlemez csúcsa egy másik tárggyal kerül érintkezésbe, visszacsapódás következhet be, amely a vezetőlemezt felfelé, és a gépkezelő irányába visszafelé löki. Ennek az eredménye súlyos személyi sérülés lehet.

A fűrészlánc forgásiránya és a vezetőlemez maximális hossza.

Tartsa távol a közelben tartózkodó embereket.

Beállítás és tisztítás előtt húzza ki a csatlakozódugót.

Elektromos áramütés veszélye.

Ha a kábel megsérült vagy elszakadt, azonnal húzza ki a csatlakozót az elektromos aljzatból.

Láncfék, aktiválva (jobb) Láncfék, nem aktiválva (bal)

Láncolajbetöltő.

Környezetvédelmi jelzés. A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. Ehelyett a megfelelő újrafeldolgozó pontra kell eljuttatni az elektromos és elektronikus berendezések hasznosítása érdekében.

Óvja az esótól.

Kettős szigetelés

A gépen szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

A SZIMBÓLUMOK MAGYARÁZATA

A használati utasításban található szimbólumok:

Szereléskor, ellenőrzéskor és karbantartáskor mindig válassza le a gépet az elektromos hálózatról.

Használjon mindig megfelelő védőkesztyűt.

Rendszeres tisztítás szükséges.

Szemrevételezés.

A láncféknek a motorfürész beindításakor bekapcsolt állapotban kell lennie.

VIGYÁZAT! Ha a vezetőlemez csúcsa egy másik tárggyal kerül érintkezésbe, visszacsapódás következhet be, amely a vezetőlemezt felfelé, és a gépkezelő irányába visszafelé löki. Ennek az eredménye súlyos személyi sérülés lehet.

A csomagolás tartalma:

Láncfűrész

Fürészlánc

Vezetőlemez

Kezelői kézikönyv

Láncvédő tok

Az alábbi matricákat találja a gépen.

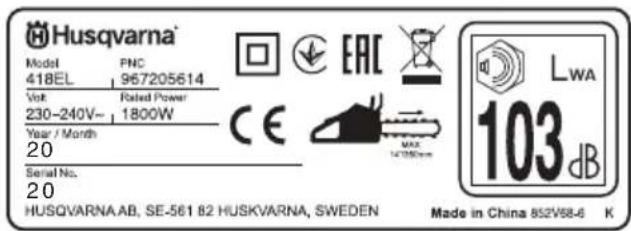

Husqvarna® Model PNC 418EL 967205614 Volt Rated Power 230-240V~ 1800W Year / Month 20 Serial No. 20 HUSQVARNA.AB, SE-561 82 HUSKVARNA, SWEDEN Made in China 852V58-6 K LWA 103 dB

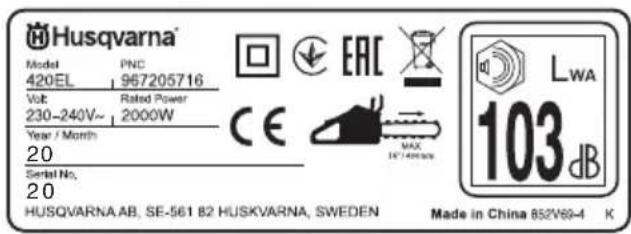

Husqvarna® Model PNC 420EL 967205716 Volt Rated Power 230-240V~ 2000W Year / Month 20 Serial No. 20 HUSQVARNA AB, SE-561 82 HUSKVARNA, SWEDEN Made in China 852V69-4 K LWA 103 dB

A gépen látható szimbólumok: 406

A használati utasításban található szimbólumok: ..... 407

A csomagolás tartalma: 407

TARTALOMJEGYZÉK

Tartalomjegyzék 408

BEVEZETÉS

Tisztelt vásárlónk! 409

MI MICSODA?

Mi micsoda a motorfürészen? 409

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

A szerszámmal kapcsolatos általános biztonsági

figyelmeztetések 410

Az új fűrész használatbavétele előtti teendők 412

Fontos 413

Mindig próbáljon előrelátóan gondolkodni. 413

Személyi védőfelszerelés 414

A gép biztonsági felszerelése 414

Láncfék és biztonsági fékkar 414

Vágószerkezet 415

ÖSSZESZERELÉS

A vezetőlemez és a lánc felszerelése 419

BEINDÍTÁS ÉS LEÁLLÍTÁS

Beindítás és leállítás 420

MUNKATECHNIKA

Használat előtt: 421

Általános munkavédelmi utasítások 421

Hogyan kerüljük el a visszarúgást 424

KARBANTARTÁS

Általános tudnivalók 426

A motorfürész biztonsági felszerelésének vizsgálata,

karbantartása és szervizelése 426

Az orrkerék kenése 426

A hütörendszer 426

Karbantartási séma 427

MÜSZAKI ADATOK

Müszaki adatok 428

Vezetőlemez és lánc kombinációk 429

Fürészlánc reszelése és élezősablonok 429

Termékazonossági EGK-bizonyítvány 429

Tisztelt vásárlónk!

Gratulálunk most vásárolt Husqvarna-termékéhez! A Husqvarna története egészen 1689-ra nyúlik vissza, amikor XI. Karl király a Huskvarna folyó partján gyárat építtetett muskétagyártás céljából. A gyárat a Huskvarna folyó partján elhelyezni logikus volt, mivel a folyót vízenergia termelésre használták és ennek következtében vízerőműként működött. A Husqvarna gyár több mint 300 éves fennállása során számtalan termék készült, a fafűtéses tűzhelyektől kezdve modern konyhaberendezésekgig, varrógépekig, kerékpárokig, motorkerékpárokig, stb. 1956-ban készült el az első motoros fűnyíró, amelyet 1959-ben a motorfűrész követett. A Husqvarna ma ezen a területen működik.

A Husqvarna ma a világ egyik vezető, a minőséget és a teljesítményt előtérbe helyező gyártója az erdészeti és kerti termékek területén. A vállalat üzleti célkitűzése motor meghajtású termékek kifejlesztése, gyártása és marketingje az erdészeti és kerti felhasználás, valamint az építőipar számára. A Husqvarna célja továbbá, hogy ergonómia, felhasználóbarátság, biztonság és környezetvédelem szempontjából is elöl járjon – ezért több részletet kifinomítva, tovább fejleszti termékeit ezeken a területeken.

Meggyőződésünk, hogy Ön sokáig elégedett lesz termékünk minőségével és teljesítményével. Azáltal, hogy nálunk vásárol, Ön szükség esetén professzionális javítási és szervizsegítséget kap. Ha a vásárlás nem elismert viszonteladónál történt, forduljon a legközelebbi szervizműhelyhez.

Reméljük, elégedett lesz gépével, és hogy az sokáig segítótársa lesz a munkában. Gondoljon arra, hogy ez a használati utasítás egy értékpapír. Tartalmát követve (használat, szerviz, karbantartás stb.) a gép élettartama, sót másodkezes, használt értéke is jelentősen megnövelhető. Ha Ön eladja gépét, a használati utasítást is adja át az új tulajdonosnak.

Köszönjük, hogy Husqvarna terméket használ!

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

Mi micsoda a motorfúrészen? (1)

1 Hátsó fogantyú

2 Kapcsológomb

3 Első fogantyú

4 Biztonsági fékkar

5 Vezetőlemez

6 Fürészlánc

7 Szárnyas anya

8 Beállítócsavar/-tárcsa

9 Lánckerék burkolata

10 Hátsó kézvédő

11 Támasztóköröm

12 Olajszint-ellenőrző

13 Olajbetöltő sapkája

14 Müködtetőbillentyű retesze

15 Láncfogó

16 Olajszivattyú beállítócsavarja

17 Láncvédő tok

18 Használati utasítás

A szerszámmal kapcsolatos általános biztonsági figyelmeztetések

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és az összes utasítást. A figyelmeztetések és az utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy komoly sérülést okozhat.

FONTOS! Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. A "szerszám" kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) szerszámra vagy az akkumulátorról (vezeték nélküli) működő szerszámra vonatkozik.

A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt és a sötét területek a balesetek melegágyai.
• Ne működtesse a szerszámot robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszám szikrát vethet, amely begyújthatja a port vagy a kipárolgást.
• Tartsa távol a gyermekeket és a szemlélődőket a szerszám működtetése közben. A figyelem elvonása miatt elvesztheti az uralmát a szerszám felett.

Elektromos biztonság

• A szerszám dugaszának illeszkednie kell az aljzatba. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon adapter dugaszt a földelt szerszámokhoz. Az eredeti dugasz és az illeszkedő aljzat csökkenti az áramütés kockázatát.
• Kerülje el az érintkezést a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Megnövekszik az áramütés veszélye, ha teste le van földelve.
• Ne tegye ki a szerszámot esőnek, és ne tartsa azt nedves környezetben. A szerszámba kerülő víz megnöveli az áramütés kockázatát.
• Ne bánjon durván a kábellel. A kábelt ne használja a szerszám hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt a hőtől, olajtól, éles szélektől és mozgó alkatrészektől. A megsérült vagy összegabalyodott kábel megnöveli az áramütés kockázatát.
• Ha kültérben használja a szerszámot, használjon kültéri használatra megfelelő hosszabbítókábelt. A kültéri használatra megfelelő kábel csökkenti az áramütés veszélyét.
• Ha a szerszámgépet feltétlenül nedves helyen kell használni, alkalmazzon életvédelmi relét (RCD) a táplálás védelme érdekében. RCD használatával csökkenthető az áramütés kockázata.

Személyes biztonság

- Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a szerszám használatakor. Ne használja a szerszámot, ha fáradt, vagy ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A szerszám működése közben egy pillanatnyi figyelemkiesés súlyos személyi sérülést okozhat.

- Használjon személyi védőfelszerelést. Mindig használjon szemvédőt. A megfelelő környezetben a védőfelszerelések, mint a pormaszk, a nem csúszós védőcipő, kemény sapka és fülvédő, használata csökkenti a személyi sérülések kockázatát.

- Kerülje el a véletlen indítást. Ellenőrizze, hogy a bekapcsoló gomb OFF állásban van, mielőtt csatlakoztatja az áramforrást és/vagy akkumulátort, felveszi vagy hordozza a szerszámot. Ha ujját a kapcsolón tartja, vagy ha áram alá helyezi a bekapcsolt gépet, akkor balesetet okozhat.

- Távolítson el minden beállító kulcsot, szerszámot, mielőtt bekapcsolná a gépet. Ha a szerszám forgó alkatrészéhez egy kulcs vagy más szerszám csatlakozik, akkor személyi sérülést okozhat.

- Ne nyúljon át a gépen. Mindig megfelelően egyensúlyozzon és álljon a talajon. Így jobban uralhatja a szerszámot váratlan helyzetekben.

- Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.

- Ha a készülékhez csatlakoztatható porgyűjtő berendezés, akkor ellenőrizze, hogy ezek megfelelően csatlakoznak és működnek. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.

A szerszám használata és gondozása

• Ne eröltesse a szerszámot. Használjon a feladathoz megfelelő szerszámot. A megfelelő szerszám jobban és biztonságosabban elvégzi a feladatot olyan sebességgel, amilyenre azt tervezték.
• Ne használja a szerszámot, ha a kapcsoló nem kapcsolja ki vagy be. Veszélyes, ha a szerszámot nem lehet a kapcsolóval vezérelni, ezért meg kell javíttatni.
• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort, ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a szerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik a szerszám véletlen elindításának veszélyét.
• A nem használt szerszámot tartsa távol a gyermekektől, és ne engedje, hogy olyan szermélyek működtessék a szerszámot, akik nem ismerik a gépet és ezeket az utasításokat. A szerszámok képzetlen felhasználók kezében veszélyt jelentenek.
• Tartsa karban a szerszámokat. Ellenőrizze a mozgó alkatrészek hibás elhelyezkedését és rögzítését, az

alkatrészek sérülését, és minden olyan állapotot, amely hatással lehet a szerszám működésére. Ha sérült, javítassa meg a szerszámot használat előtt. Rengeteg balesetet okoznak a rosszul karbantartott szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb uralni őket.
• A szerszámot, a tartozékokat és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. A szerszám a szándékoltól eltérő használata veszélyes helyzeteket teremthet.

Szerviz

- A szerszámot csak képesített szerelő eredeti cserealkatrészekkel javíthatja. Ez biztosítja, hogy a szerszám továbbra is biztonságos marad.

Láncfűrész – biztonsági figyelmeztetések

• A láncfűrész használatakor minden testrészét tartsa távol a fűrészlánctól. A láncfűrész beindítása előtt győződjön meg róla, hogy a fűrészlánc semmihez sem ér hozzá. A láncfűrész használatakor a fűrészlánc egy pillanatnyi figyelmetlenség hatására is belekaphat ruházatába vagy testébe.
• Mindig fogja szilárdan a motorfűrészt, a jobb kézzel a hátsó, bal kézzel az elülső fogantyút. Soha ne cserélje fel a kezét, mert ez növeli a személyi sérülés veszélyét.
• A szerszámgépet kizárólag a szigetelt fogófelületnél tartsa, mert a fűrészlánc belevághat a rejtett kábelekbe vagy a saját zsinórjába. Ha a fűrészlánc feszültség alatt álló vezetékkel érintkezik, a gép bizonyos fémrészei is feszültség alá kerülnek, és így a kezelőjét áramütés érheti.
• Viseljen védőszemüveget és fülvédőt. További biztonsági felszerelés használata is javasolt a fej, kézfej, láb és lábfej védelmére. A megfelelő védőruházattal mérsékelhető az elrepülő törmelék vagy a fűrészlánc véletlen érintése okozta személyi sérülés.
• Ne használja a láncfűrészt fent a fán. Ha fán használja a láncfűrészt, az személyi sérülést okozhat.
• Mindig gondoskodjon a megfelelő alapzatról, és csak stabil, biztonságos és vízszintes felületen állva használja a láncfűrészt. Síkos vagy instabil felületen, például létrán állva elvesztheti egyensúlyát vagy uralmát a láncfűrész felett.
• Feszültség alatt álló ág vágásakor számoljon a visszacsapódás lehetőségével. A farostok feszültségének megszűnésekor az ág a kezelőnek csapódhat, illetve úgy mozdulhat, hogy a kezelő elveszíti uralmát a láncfűrész felett.

• Bokrok és fiatal fák vágása különös körültekintést igényel. A vékony anyag beleakadhat a fűrészláncba, és a kezelőnek csapódhat, vagy kimozdíthatja a kezelőt az egyensúlyából.

• A láncfűrészt a kezében mindig kikapcsolt állapotban, testétől elfordítva hordozza. A láncfűrészt mindig felhelyezett vezetőlemez-burkolattal szállítsa vagy tegye el. A láncfűrész helyes kezelésével csökkenthető a mozgásban lévő fűrészzlánc véletlen érintésének valószínűsége.

• Kövesse a kenésre, láncfeszítésre és tartozékcserére vonatkozó utasításokat. Ha a fűrészlánc feszessége vagy kenése nem megfelelő, akkor a lánc elszakadhat, illetve nagyobb a veszélye a visszarúgásnak.
• A fogantyúkat tartsa szárazon, tisztán, olaj- és zsírmentesen. A zsíros, olajos fogantyú csúszik, így elvesztheti uralmát a gép felett.
• Csak fát vágjon. Ne használja a láncfűrészt a rendeltetésének nem megfelelő célra. Például: ne vágjon a láncfűrésszel műanyagot, falazatot vagy nem fából készült építőanyagot. A láncfűrésznek a rendeltetésétől eltérő használata veszélyes helyzeteket idézhet elő.
• Kezdő felhasználóknak nagyon ajánlott fűrészállványon vagy hasonló támasztékon gyakorolni a rönkvágást.

A visszarúgás okai és megelőzése

• Ha a vezetőlemez csúcsa egy másik tárggyal kerül érintkezésbe, vagy ha az összezáródó fa becsípi a fűrészláncot, visszarúgás következhet be. A csúcsnak egy másik tárggyal való érintkezése bizonyos esetekben heves reakciót válthat ki, felfelé és a kezelő felé dobva a vezetőlemezt. Ha a vezetőlemez felső részén becsípődik a fűrészlánc, a vezetőlemez hirtelen a kezelő felé löködhet. A kezelő mindkét reakció esetén elveszítheti uralmát a fűrész felett, aminek súlyos személyi sérülés lehet a következménye. Ne hagyatkozzon kizárólag a fűrészbe épített biztonsági eszközökre. A láncfűrész felhasználójaként lépéseket kell tennie a vágási munkálatok baleset- és sérülésmentessége érdekében. A visszarúgás a gép helytelen használatának, illetve a nem megfelelő eljárás és körülmények következménye. Az alábbi ismertetett óvintézkedésekkel elkerülhető:
• Stabilan, két kézzel tartsa a láncfűrészt, ujjai szilárdan kulcsolódjanak a fogantyúkra. Test- és kartartása olyan legyen, hogy ellen tudjon állni a visszarúgási erőknek. A megfelelő óvintézkedések megtétele esetén a kezelő ellenőrzése alatt tudja tartani a visszarúgási erőket. Ne engedje el a láncfűrészt.
• Ne becsülje túl a képességeit, és sohase vágjon vállmagasság fölött. Így egyszerűbben megakadályozhatja, hogy a csúcs véletlenül hozzáérjen valamihez, és váratlan helyzetben könnyebben megőrizheti uralmát a láncfűrész felett.
• Kizárólag a gyártó által meghatározott vezetőlemezt és láncot használja cserealkatrészként. Nem megfelelő csere-vezetőlemez vagy -lánc használata láncszakadást, illetve visszarúgást okozhat.
• Kövesse a gyártó láncfűrészre vonatkozó élezési és karbantartási utasításait. A mélységhatároló

magasságának csökkenése hevesebb visszarúgást okozhat.

Elektromos biztonság

• Olyan érintésvédelmi relét javasolt használni, amelynek kapcsolási árama legfeljebb 30 mA. 100 százalékos biztonság még érintésvédelmi relé használata esetén sem garantálható, ezért mindenkor a biztonságos munkavégzési gyakorlatokat kell követni Az érintésvédelmi relét minden használat előtt ellenőrizze
• A használat előtt ellenőrizze a kábelt, és keressen rajta sérüléseket, illetve az elöregedés jeleit. Ha a kábelen hibát talál, cseréltesse ki egy hivatalos szervizben.
• Ha az elektromos kábelek sérültek vagy elhasználódtak, ne használja a terméket.
• Ha a kábel szakadt, vagy a szigetelése sérült, azonnal válassza le a készüléket az elektromos hálózatról. Az elektromos kábelt ne érintse meg, amíg ki nem húzta a készülék csatlakozóját az aljzatból. A szakadt vagy sérült kábel javításával ne kísérletezzen. Vigye a terméket egy hivatalos szervizbe, és cseréltesse ki a kábelt egy eredeti pótkábelre.
• Mindig ügyeljen rá, hogy a kábel/hosszabbítókábel a munkavégző személy mögött legyen, és ne jelentsen veszélyforrást sem a termék használója, sem mások számára, valamint győződjön meg róla, hogy a kábel munka közben nem sérülhet meg (túlzott hőhatás, éles tárgyak vagy éles szélek, olaj stb. miatt).
• Úgy helyezze el a kábelt, hogy a munka közben ne akadjon bele az ágakba vagy más tárgyakba.
• Mielótt bármilyen dugót, kábelcsatlakozót vagy hosszabbítókábelt leválasztana, mindig kapcsolja ki a gépet.
• Mielőtt a kábelt tárolás céljából feltekercselné, kapcsolja ki a készüléket, húzza ki a dugót az aljzatból, és ellenőrizze, nem sérült vagy kopott-e a tápkábel A sérült kábel javításával ne kísérletezzen. Vigye a terméket egy hivatalos szervizbe, és cseréltesse ki a kábelt.
• Ha a gépet bármilyen rövid időre is őrizetlenül hagyja, válassza le az elektromos hálózatról.
• A kábelt mindig gondosan tekerje fel, ügyelve arra, hogy ne csavarodjon meg.
• Csak a termék adattábláján feltüntetett feszültségű, váltóáramú hálózathoz csatlakoztassa a gépet.
• A láncfűrész az EN60745–1 és 2–13 szabványok szerinti kettős szigeteléssel van ellátva.
• Ügyeljen rá, hogy a hosszabbítókábel jó állapotú legyen. A használat előtt ellenőrizze a hosszabbítókábelt, és a sérült kábelt cserélje ki. Ne használjon sérült kábelt. Csak kifogástalan, törésektől és repedésektől mentes szigetelésű kábelt használjon. A csatlakozódugók kifogástalan állapotára is ügyeljen. A sérült hosszabbítókábel megnöveli az áramütés kockázatát.
• A használt áramkörnek vagy aljzatnak rendelkeznie kell érintésvédelmi relével. A kereskedelmi forgalomban kapható, beépített

érintésvédelmi relével ellátott aljzatok is használhatók a biztonság fokozásához. Rendszeresen ellenőrizze a fűrészláncokat, és amennyiben sérülést talál rajtuk, javíttassa meg őket hivatalos szakszervizben.

Kábelek

• A hosszabbítókábeleket a hivatalos szervizből szerezheti be.
• Csak a jóváhagyott hosszabbítókábeleket használja.
• Csak olyan hosszabbítókábeleket használjon, amelyeket kültéri használatra terveztek, és megfelelnek a H07 RN-F szabványnak vagy az IEC 60245 66-os specifikációjának.

Az új fűrész használatbavétele előtti teendők

• Olvassa el figyelmesen a használati utasítást.
• Töltse után a láncolajat. Lásd „A láncolaj utánatöltése” című fejezetben szereplő utasításokat.
• Ne használja a motorfűrészt, mielőtt a fűrész lánc elegendő lánckenő olajat nem kapott. Lásd a Vágószerkezet kenése című fejezetben szereplő utasításokat.
• Ellenőrizze a vágószerkezet felszerelését és beállítását. Lásd az Összeszerelés című fejezetben szereplő utasításokat.
• Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelő zaj elleni fülvédőt.
• A fúrészt -20^ és +40^ közötti hőmérsékleten történő használatra tervezték.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! A motorfűrész vigyázatlan vagy helytelen használat esetén veszélyes szerszám lehet, amely komoly, sót halálos sérüléseket is okozhat. Nagyon fontos, hogy elolvassa és megértse e használati utasítás tartalmát.

VIGYÁZAT! A gép működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

VIGYÁZAT! A láncolajgózök és a por hosszas belégzése veszélyeztetheti az egészséget.

Fontos

FONTOS!

Ez a faápoló láncfűrész álló fák koronájának metszésére, bontására szolgál.

Csak a "Műszaki adatok" fejezetben ajánlott vezetőlemez-fűrészlánc-kombinációkat használja.

Soha ne használja a gépet, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, ítélőképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be.

Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.

Ne változtassa meg a gép eredeti kivitelét, és ne használja a gépet, ha láthatóan valaki más módosításokat hajtott végre rajta.

Soha ne használjon hibás gépet, akkumulátort vagy akkumulátortöltót. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizműveleteket. Bizonyos karbantartási és szervizmunkákat szakembernek kell végrehajtania. Lásd a „Karbantartás” című fejezetben szereplő utasításokat.

Soha ne használjon más tartozékot, mint az ebben a használati utasításban javasoltakat. Lásd a Vágószerkezet és a Műszaki adatok című fejezetekben szereplő utasításokat.

FIGYELEM! A repülő tárgyak által okozott sérülések elkerülése érdekében mindig viseljen védőszemüveget vagy -maszkot. A láncfűrészek nagy erővel képesek elrepíteni tárgyakat, például faszilánkokat vagy kisebb fadarabokat. Ennek az eredménye súlyos sérülés, főleg szemsérülés lehet.

VIGYÁZAT! A hibás vágóberendezés vagy a helytelen vezetőlemez-lánc-kombináció növeli a visszacsapódás kockázatát! Csak az ajánlott vezetőlemez-lánc-kombinácókat használja, és tartsa be a feltöltésre vonatkozó utasításokat. Lásd a "Műszaki adatok" című fejezetben található útmutatást.

Mindig próbáljon előrelátóan gondolkodni.

Lehetetlen a láncfűrész használatakor előforduló összes elképzelhető helyzetet ismertetni. Mindig megfontoltan és előrelatóan tevékenykedjen. Kerülje az olyan helyzeteket, amelyek saját megítélése szerint meghaladják a képességeit. (2) Ha a jelen útmutató elolvasása után is bizonytalannak érzi magát az üzemeltetési eljárásokkal kapcsolatban, a folytatás előtt kérje ki szakértő véleményét. Ha a fűrész használatáról kérdései vannak, nyugodtan forduljon a kereskedőhöz vagy hozzánk. Szívesen állunk rendelkezésére, hogy tanácsot és segítséget nyújtsunk a fűrész hatékony és biztonságos használatához. Ha lehet, végezzen el egy, a láncfűrész használatával kapcsolatos tanfolyamot. Az oktatási

anyagokról és tanfolyamokról a kereskedő, az erdészeti iskolák vagy a könyvtárak tudnak tájékoztatást adni.

Folyamatosan dolgozunk a berendezések és a technológia fejlesztésén – a fejlesztések fokozzák a biztonságot és a hatékonyságot. Érdeklődjön rendszeresen a kereskedőnél, hogy megtudhassa, milyen előnyöket nyújthatnak az Ön számára az időközben megvalósított új funkciók.

Személyi védŒfelszerelés

VIGYÁZAT! A legtöbb baleset úgy történik a motorfurésszel, hogy a lánc megsérti a kezelCt. Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelCE felszerelés kiválasztásához kérje kereskedCE segítségét.

Viseljen mindig:

- Jóváhagyott védősisakot

• Hallásvédő

• Védőszemüveg vagy arcvédő maszk

• Védőbetétes kesztyű

• Vágásbiztos nadrág

- Használjon megfelelő karvédőt.

- Védőbetétes csizma, acéllemez lábujjvédővel és csúszásgátló talppal

- Mindig legyen a közelben elsősegélykészlet.

• Tűzoltókészülék és lapát

A ruháknak általában testhezállóknak kell lenniük, anélkül, hogy akadályoznák a mozgást.

FONTOS! A vezetőlemezről, a láncról vagy más helyekről szikrák pattanhatnak ki. Szükség esetére mindig tartson a keze ügyében tűzoltó-felszerelést. Így segíthet az erdőtűzek megelőzésében.

VIGYÁZAT! A fán végzett munka során különleges vágási és munkavégzési technikákat kell alkalmazni, amelyek szabályait a személyi sérülés fokozott veszélye miatt feltétlenül be kell tartani.

A gép biztonsági felszerelése

Ez a szakasz a gép biztonsági funkcióit és azok működését ismerteti. Az ellenőrzésről és a karbantartásról a "Láncfűrész biztonsági berendezéseinek ellenőrzése, karbantartása és szervizelése" című fejezet tartalmaz tudnivalókat. A gép részegységeinek helyét lásd a "Mi micsoda?" című fejezetben.

Ha a gép karbantartását nem megfelelően végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz.

VIGYÁZAT! Soha ne használja a gépet hibás biztonsági felszerelésekkel. A biztonsági felszerelések ellenErzést és karbantartást igényelnek. Lásd az útmutatást a "Láncfúrész biztonsági berendezéseinek ellenErzése, karbantartása és szervizelése" cími fejezetben. Ha a gép nem felel meg az összes ellenErzésen, vigye el javításra szervizbe.

Láncfék és biztonsági fékkar

A láncfűrészen láncfék van, amelynek feladata a lánc megállítása visszacsapódás esetén. A láncfék ugyan csökkenti a balesetek kockázatát, megakadályozni azonban csak Ön tudja azokat. (3)

Használja elővigyázattal a láncfűrészt, és gondoskodjon arról, hogy a vezetőlemez visszarúgási zónájába ne kerüljenek tárgyak. (4)

- A láncfék manuálisan aktiválható (bal kézzel).

- A fék akkor lép működésbe, amikor az első kézvédőt előretolja.

- Ez a mozdulat egy rugós szerkezetet hoz működésbe, amely leállítja a csillagkereket.

- A biztonsági fékkart nemcsak arra tervezték, hogy működésbe hozza a láncféket. Egy másik fontos biztonsági feladata megakadályozni azt, hogy a lánc a bal kézhez érjen, ha az első fogantyú kicsúszna a kezéből.

- A láncfék kiengedéséhez a fékkart hátra, az első fogantyú felé kell húzni.

- A láncféknek a motorfűrész beindításakor bekapcsolt állapotban kell lennie.

- A láncféket indításkor, illetve kisebb távolságokon történő áthelyezéskor "parkolófékként" használhatja, így megakadályozhatja a baleseteket, ha fennáll annak kockázata, hogy a lánc egy közelben levő személyt vagy tárgyat talál el. (5)

- A visszarúgás nagyon hirtelen és heves lehet. A legtöbb visszarúgás azonban enyhébb jellegű, és nem mindig hozza működésbe a láncféket. Ilyenkor határozottan kell tartani a láncfűrészt és nem kiengedni azt a kézből.

- A láncfék kézi aktiválása a visszarúgás erejétől, valamint attól függ, hogy a fűrész milyen helyzetben áll ahhoz a tárgyhoz képest, amely a vezetőlemez visszarúgási zónájába ér.

- Ha a visszarúgás kevésbé heves, és a vezetőlemez visszarúgási zónája közelebb van a kezelőhöz, akkor a féket a bal kéz elmozdulása fogja működésbe hozni. (6)

- A fa döntésekor a bal kéz olyan helyzetben van, amely nem teszi lehetővé a láncfék manuális működésbe

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

hozását. Ilyen fogásnál, amikor a bal kéz úgy helyezkedik el, hogy ne befolyásolhassa az első kézvédő mozgását, a láncféket csak a tehetetlenségi erő tudja működésbe hozni. (7)

A kezem mindig működésbe hozza a láncféket visszacsapódás esetén?

Nem. A visszacsapódás-védő előre történő elmozdításához kifejezetten erőt kell kifejteni. Ha a kéz csak könnyedén érinti a visszacsapódás-védőt, vagy ha csak csúszik rajta, előfordulhat, hogy az erő nem elég a láncfék kioldásához. Munka közben mindenképpen fogja erősen a láncfűrész fogantyúját. Ha így használja, és visszacsapódás történik, előfordulhat, hogy Ön egyáltalán nem engedi el az első fogantyút, és nem hozza működésbe a láncféket, vagy esetleg a láncfék addig nem lép működésbe, amíg a fűrész jelentős mértékben ki nem mozdul. Ilyen helyzetben előfordulhat, hogy a láncfék nem tudja leállítani a láncot, mielőtt az eltalálná Önt.

Munka közben bizonyos helyzeteknél előfordulhat, hogy a kéz nem éri el a visszacsapódás-védőt a láncfék működésbe hozásához, például amikor a fűrész fadöntési helyzetben van.

A láncfék tehetetlenségi mechanizmusa minden esetben működésbe lép visszacsapódásnál?

Nem. Mindenekelőtt a féknek működőképesnek kell lennie. Másrészt, a visszacsapódásnak elég erősnek kell lenni ahhoz, hogy működésbe hozza a láncféket. Ha a láncfék túl érzékeny lenne, minden esetben működésbe lépne, és az zavarná a munkavégzést.

A láncfűrész mindig megvéd a sérülésektől, ha visszacsapódás történik?

Nem. Egyrészt, a féknek mindenekelőtt működőképesnek kell lennie ahhoz, hogy a kívánt védelmet tudja nyújtani. Másrészt, a fent leírtaknak megfelelően működésbe kell hozni, hogy visszacsapódás esetén leállítsa a fűrészláncot. Harmadrészt, a láncféket működésbe lehet hozni, de ha a vezetőlemez túl közel van a kezelőhöz, előfordulhat, hogy a féknek nem sikerül lelassítania és leállítania a láncot, mielőtt az eltalálja Önt.

Csak a kezelő és a helyes munkamódszerek küszöbölhetik ki a visszacsapódást és az azzal járó kockázatokat.

Kapcsológomb retesze

A kapcsológomb retesze úgy van kialakítva, hogy megakadályozza a gomb véletlen megnyomását. Amikor megnyomja a kapcsológomb reteszét (A) (azaz megfogja a fogantyút), azzal kioldja a kapcsológombot (B). Amikor elengedi a fogantyút, a kapcsológomb és annak retesze egyaránt visszaáll az eredeti állásába. (8)

Láncfogó

A láncfogót arra a célra tervezték, hogy felfogja a láncot, ha az elszakad vagy leugrik. Ez nem történhet meg, ha a láncfeszesség megfelelő (lásd az Összeszerelés című fejezetben szereplő utasításokat), valamint ha a vezetőlemez és a lánc szervize és karbantartása is megfelelő (lásd az Általános munkavédelmi utasítások című fejezetben szereplő utasításokat). (9)

Jobbkézvédő

Azon kívül, hogy a kezet az elszakadó vagy leugró lánctól védi, a jobbkézvédő azt is megakadályozza, hogy az ágak és a gallyak zavarják a hátsó fogantyút fogó jobb kezet. (10)

Rezgés

Keményfa vágásakor (a legtöbb lombhullató fa ilyen) több rezgés keletkezik, mint puhafa vágásakor (a tűlevelűek nagy része). Életlen vagy nem megfelelő lánc (nem megfelelő típusú vagy helytelenül élezett) növeli a vibrációszintet.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! Az erős rezgés miatt a vérkeringési zavarokban szenvedő személyeknél ér- vagy idegsérülések léphetnek fel. Forduljon orvoshoz, ha olyan tüneteket tapasztal, amelyek az erős rezgés hatására jöhettek létre. Ezek a tünetek többek között zsibbadás, érzéskiesés, bizsergés, szúró érzés, fájdalom, erőtlenség, a bör színének vagy felületének megváltozása. A tünetek többnyire az ujjakban, a kézben vagy a csuklóban jelentkeznek. Az alacsony külső hőmérséklet súlyosbíthatja a tüneteket.

Vágószerkezet

Ez a fejezet leírja, hogy hogyan válassza ki és tartsa karban a vágószerkezetet, ahhoz, hogy:

• Csökkentse a visszarúgás veszélyét.
• Csökkentse a fűrész lánc szakadásának vagy megugrásának veszélyét.
• Érjen el optimális vágási teljesítményt.
• Növelje a vágószerkezet élettartamát.
• Kerülje el a rezgésszint növekedését.

Általános szabályok

• Csak az általunk javasolt vágószerkezetet használja! Lásd a "Műszaki adatok" című fejezetben található útmutatást.

• Tartsa a lánc fogait éles állapotban. Kövesse utasításainkat, és használja az általunk javasolt reszelősablont. Megsérült vagy hibásan kiélezett lánc növeli a baleset veszélyét.

• Állítsa be a mélységhatároló megfelelő távolságát! Tartsa be az útmutatásokat, és használja a javasolt mélységhatároló sablont. A túl nagyra beállított távolság növeli a visszacsapódás kockázatát. (18)

• Tartsa a láncot feszesen! A nem megfelelő feszességű lánc könnyebben leugrik, és a vezetőlemez, a lánc és a csillagkerék túlzott kopásához is vezet. (23)
• Tartsa a vágószerkezetet jól megkent és megfelelően karbantartott állapotban! Egy elégtelenül olajozott lánc hajlamosabb a szakadásra és a leugrásra, és a vezetőlemez, a lánc és a csillagkerék túlzott kopásához is vezet.

A visszacsapódás minimálisra csökkentésére tervezett berendezés

VIGYÁZAT! A hibás vágóberendezés vagy a helytelen vezetőlemez-lánc-kombináció növeli a visszacsapódás kockázatát! Csak az ajánlott vezetőlemez-lánc-kombinácókat használja, és tartsa be a feltöltésre vonatkozó utasításokat. Lásd a "Műszaki adatok" című fejezetben található útmutatást.

A visszarúgás elkerülésének egyetlen módja az, ha vigyázunk arra, hogy a vezetőlemez visszarúgási zónájába soha ne kerüljön tárgy.

Azáltal, hogy "beépített" visszarúgásvédelemmel rendelkező láncot használunk, és hogy a láncot éles és jól karbantartott állapotban tartjuk, csökkenthetjük a visszarúgás hatását.

Vezetőlemez

Minél kisebb a vezetőlemez csúcsának sugara, annál kisebb a visszacsapódás kockázata.

Fürészlánc

A fűrészlánc egy bizonyos számú láncszemből áll, amelyeket standard és kis visszarúgású változatban lehet kapni.

FONTOS! Egyetlen láncfűrész sem küszöböli ki teljesen a visszacsapódás veszélyét.

VIGYÁZAT! A forgó fűrészlánc megérintése rendkívül súlyos sérüléseket okozhat.

Néhány, a vezetőlemezt és a láncot meghatározó jellemző

A láncberendezés összes biztonsági funkciója működésének fenntartása érdekében a kopott és sérült vezetőlemez-lánc-kombinációkat cserélje le a Husqvarna által ajánlott pengére és láncra. Az általunk ajánlott vezetőlemez-lánc-kombinációkkal kapcsolatos tudnivalókat a "Műszaki adatok" című fejezetben találja.

Vezetőlemez

• Hossz (tum/cm) (12)
- Az orrkerék fogainak száma (T). (11)
- Fúrészláncosztás (=pitch) (tum). A vezetőlemez orrkereke és a hajtókerék fogai közötti távolságnak igazodnia kell a meghajtószemek közötti távolsághoz. (13)
- A meghajtószemek száma (db). A meghajtószemek számát a vezetőlemez hossza, a láncosztás és az orrkerék fogainak száma határozza meg. (15)
- A vezetőlemez nyomszélessége (tum/mm). A vezetőlemez nyomszélességének igazodnia kell a meghajtószemek vastagságához.
- Olajozónyílás és a láncfeszítő csapszeg nyílása. A vezetőlemeznek igazodnia kell a motorfűrész kivitelezési változatához. (14)

Fúrészlánc

• Fürészláncosztás (=pitch) (tum) (13)

• A meghajtószem vastagsága (mm/tum) (16)

• A meghajtószemek száma (db) (15)

A lánc élezése és a mélységhatároló távolságának állítása

VIGYÁZAT! Viseljen mindig kesztyűt amikor a lánccal dolgozik, hogy védje a kezét a sérülésektől.

Általános tudnivalók a vágófogak kiélezéséről

• Soha ne használjon életlen láncot. Ha a lánc életlen, nagyobb nyomást kell kifejteni a pengére, hogy átvágja a fát, és a vágások is nagyon kicsik lesznek. Ha nagyon életlen a fürészlánc, akkor a gép nem is tud vágni. Ilyenkor csak fürészpor termelődik.
• Az éles lánc könnyen behatol a fába, és hosszú, vastag vágásokat készít. (17)

A lánc vágórészét vágószemnek nevezik, ez a vágófogból (A) és a mélységhatárolóból (B) áll. A vágásmélyseget e két részegység magasságkülönbsége határozza meg. (18)

A vágófogak élezésekor négy fontos tényezőt kell szem előtt tartani.

1 Élezési szög (19)
2 Vágószög (20)
3 A reszelő állása (21)
4 A körszelvényű reszelő átmérője (22)

A megfelelő felszerelés nélkül nagyon nehéz az élezés. Javasoljuk mélységhatároló sablonunk használatát. Ez segítséget nyújt ahhoz, hogy a visszacsapódást a legnagyobb mértékben csökkentse, és a lánccal a legjobb vágási teljesítményt érje el.

A lánc élezésével kapcsolatos tudnivalókat a "Műszaki adatok" című fejezetben találja.

VIGYÁZAT! Az élezésre vonatkozó utasításoktól való eltérés nagyban növeli a visszacsapódás kockázatát.

A vágófogak élezése

A vágófogak élezéséhez hengeres és laposreszelő szükséges. A láncfűrészhez ajánlott reszelő és sablon méretével kapcsolatos tudnivalókat a "Műszaki adatok" című fejezetben levő útmutatás tartalmazza.

• Ellenőrizze, hogy a lánc feszes-e. A lazaság oldalirányban instabillá teszi a láncot, amely megnehezíti a megfeleő élezést. (23)
• A vágófogat mindig belülről kifelé haladva élezze, csökkentve a nyomást a reszelő visszahúzásakor. Először élezze ki az egyik oldalról a fogakat, azután pedig fordítsa meg a motorfűrészt és élezze ki a fogakat a másik oldalról. (19)
• Reszelje a fogakat egyforma méretüre. Amikor a vágófogak hosszanti mérete 4 mm-re (5/32") csökken, akkor a lánc elhasználódott és ki kell cserélni.

Általános tudnivalók a mélységhatároló távolságának beállításáról

A vágófogak élezésével a mélységhatároló beállítása csökken. Az optimális vágási teljesítmény fenntartásához a mélységhatárolót az ajánlott magasságig vissza kell reszelni. A mélységhatároló távolságával kapcsolatban az adott láncfűrészre vonatkozó tudnivalókat a "Műszaki adatok" című fejezetben találja. (24)

VIGYÁZAT! A visszacsapódás kockázata megnő, ha a mélységhatároló távolsága túl nagy!

A mélységhatároló távolságának beállítása

• Közvetlenül a mélységhatároló távolságának beállítása előtt a vágófogakat meg kell élezni. Azt javasoljuk, hogy a mélységhatároló távolságát minden harmadik láncélezés után állítsa be. FIGYELEM! Ez a javaslat feltételezi, hogy a vágófogak hossza nem csökken túlzott mértékben.
• A mélységhatároló távolságállításához laposreszelőre és mélységhatároló sablonra van szükség. Javasoljuk, hogy a mélységhatároló beállításához használja a sablont, hogy a távolságot pontosan tudja mérni, és a helyes oldalszöget tudja elérni.
• Helyezze a reszelősablont a fűrészláncra. A reszelősablon használatával kapcsolatos tudnivalókat a csomagoláson találja. A laposreszelő használatával reszelje le a mélységhatároló kiálló részéről a felesleget. A mélységhatároló távolsága akkor helyes, ha nem érez ellenállást, amikor a reszelőt végighúzza a sablonon. (25)

A lánc megfeszítése

VIGYÁZAT! Egy laza lánc leugorhat, és súlyos, sót életveszélyes sérüléseket is okozhat.

VIGYÁZAT! Szereléskor, ellenőrzéskor és karbantartáskor mindig csatlakoztassa le a gépet az elektromos hálózatról.

Minél többet használja a láncot, az annál hosszabb lesz. Ezért fontos, hogy a lazaságot a lánc rendszeres utánafeszítésével megszüntesse.

A fűrészláncolaj feltöltésekor minden alkalommal ellenőrizze a lánc feszességét. FONTOS! Minden új láncnak van egy bejáratási ideje, ami alatt gyakrabban kell a láncfeszességet ellenőrizni.

Feszítse meg a láncot, amennyire csak lehet, de nem jobban, mint hogy kézzel szabadon körbe lehessen húzni. (26)

• Oldja ki a gombot, úgy kihajtva azt, hogy pattanással kinyíljon.
• Forgassa a szárnyas anyát az óramutató járásával egyező irányba a csillagkerék burkolatának meglazításához.
• Állítsa be a lánc feszességét: a láncfeszítő kereket lefelé forgatva (+) feszíti, felfelé forgatva (−) lazítja a láncot. (A-B)
• Feszítse meg a tengelykapcsolót a szárnyacsavar jobbra forgatásával.
• A feszesség rögzítéséhez hajtsa be a helyére a szárnyas anyát.

A vágószerkezet kenése

VIGYÁZAT! A vágószerkezet elégtelen kenése láncszakadást okozhat, amely súlyos, sőt életveszélyes sérülésekhez is vezethet.

Láncolaj

Az olajnak a fűrész láncán kell maradnia, és ugyanakkor meg kell őriznie folyékonyságát mind meleg időben, mind a téli hidegekben.

Soha ne használja ugyanazt az olajat kétszer! Ez veszélyes a kezelőre, a gépre és a környezetre nézve egyaránt.

A láncolaj utánatöltése

• Minden motorfürészmodellünk automata lánckenő rendszerrel rendelkezik. Bizonyos modelleknél az olaj hozama is szabályozható. (27)
• A tele tartály 15 perc folyamatos használatra elegendő.
• Soha ne használjon fáradt olajat. Az károsítja az olajszivattyút, a vezetőlemezt és a láncot.

• Fontos, hogy a levegő hőmérsékletének megfelelő olajat használjunk (megfelelő viszkozitásút).

• 0 °C alatti hőmérsékleten bizonyos olajok besűrűsödnek. Ez az olajszivattyú túlterhelését okozhatja, ami a szivattyú alkatrészeinek károsodását vonja maga után.

• A lánckenőolaj kiválasztásánál forduljon szervizműhelyhez.

A lánc kenésének ellenőrzése

Tartsa a vezetőlemez csúcsát egy világos felület irányába, attól kb. 20 cm-re (8 hüvelyk). Egy percnyi teljes gázzal történő működtetés után a világos felületen egy jól kivehető olajcsíkot kell látnia. (28)

Ha a lánckenés nem működik:

• Ellenőrizze, hogy a vezetőlemez olajcsatornája nincs-e eldugulva. Tisztítsa ki, ha szükséges. (29)
• Ellenőrizze, hogy a vezetőlemezen tiszta-e a vezetőhorony. Tisztítsa ki, ha szükséges. (30)
• Ellenőrizze, hogy az orrkerék szabadon forog-e, és hogy a csúcson lévő kenőnyílás nincs-e eldugulva. Tisztítsa meg és kenje meg, ha szükséges. (31)

Ha a fentieket elvégezte és a lánckenő rendszer mégsem működik, akkor szervizműhelyhez kell fordulnia.

A lánc meghajtókereke

A hajtórendszer csillagkerékkel rendelkezik. (32)

Ellenőrizze rendszeresen a meghajtókerék kopásának mértékét. Túlzott kopás esetén cserélje ki azt.

A vágószerkezet kopásának ellenőrzése

Naponta ellenőrizze a fűrészláncot, hogy:

• Vannak-e látható repedések a csapszegeken és a láncszemeken.
• Nem merev-e a lánc.
• A csapszegek és a láncszemek nem túlzottan kopottak-e.
  Ha a fentiek bármelyikét tapasztalja, cserélje ki a fűrészláncot. Javasoljuk, hogy hasonlítsa össze a használatban lévő láncot egy újjal, és így döntse el a kopás mértékét.

Amikor a vágófogak úgy lekoptak, hogy már csak 4 mm-esek, akkor cserélje ki a láncot.

Vezetőlemez

Ellenőrizze rendszeresen, hogy:

• A vezetőlemez élén képződött-e sorja. Ha szükséges, reszelje le azt. (33)
• A vezetőlemez hornya nem túlzottan kopott-e. Ha szükséges, cserélje ki a vezetőlemezt.
• Hogy a vezetőlemez csúcsa nem túlzottan vagy egyenlótlenül kopott-e. Ha a csúcs közelében, a vezetőlemez egyik élén mélyedés képződött, az laza lánc következménye. (34)

- A vezetőlemez élettartamának növelése érdekében naponta fordítsa meg azt. (35)

VIGYÁZAT! A legtöbb baleset úgy történik a motorfúrésszel, hogy a lánc megsérti a kezelőt.

Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.

Ne vállaljon olyan munkát, amely előtt bizonytalannak érzi magát. Lásd a Személyi védőfelszerelés, Hogyan kerüljük el a visszarúgást, Vágószerkezet és Általános munkavédelmi utasítások című fejezetekben szereplő utasításokat.

Kerülje el a visszarúgás kockázatával járó helyzeteket. Lásd A gép biztonsági felszerelése című fejezetben szereplő utasításokat.

Használja a javasolt biztonsági felszerelést és ellenőrizze annak állapotát. Lásd az Műszaki adatok és Általános biztonságo intézkedések című fejezetekben szereplő utasításokat.

Ellenőrizze, hogy működőképes-e minden biztonsági felszerelés Lásd az Általános munkavédelmi utasítások és Általános biztonsági intézkedések című fejezetekben szereplő utasításokat.

Soha ne használja a láncfűrészt egy kézzel tartva. A láncfűrészt egy kézzel tartva nem lehet biztonságosan irányítani. Mindig mindkét kéz használatával, erősen és szilárdan fogja a fogantyúkat.

A vezetőlemez és a lánc felszerelése

VIGYÁZAT! Viseljen mindig kesztyűt amikor a lánccal dolgozik, hogy védje a kezét a sérülésektől.

• Ellenőrizze, hogy a láncfék kilazított állapotban van, azáltal, hogy a biztonsági fékkart az első fogantyú felé húzza. (36)
• Távolítsa el a szárnyas anyát és a tengelykapcsoló fedelét (láncfék). Vegy le a szállító gyűrűt.
• Illessze a vezetőlemezt a rögzítőanya fölé. Helyezze a vezetőlemezt a leghátsó helyzetébe. Illessze a láncot a hajtókerékre és a vezetőlemez bevágásába. Az illesztést a vezetőlemez tetején kezdje.
• Ellenőrizze, hogy a vágószemek fogai a vezetőlemez felső felén előre mutatnak-e.
  Erősítse fel a tengelykapcsoló-fedelet, és ne felejtse a láncvezető nyilásába illeszteni a láncigazító csapot. Ellenőrizze, hogy a lánc vezetőszemei megfelelően illeszkednek-e a lánckerékre, és hogy a lánc jól illeszkedik-e a láncvezető horonyba.
• Feszítse meg a láncot a kerék lefelé forgatásával (+).— A láncot addig kell feszíteni amíg már nem válik el a rúd alsó részéről.
• A lánc akkor kellően feszes, ha nem válik el a rúd alsó részéről, de kézzel még könnyen mozgatható. Tartsa felfelé a rúd végét és feszítse meg a tengelykapcsolót a szárnyacsavar jobbra forgatásával.
• Egy új lánc feszességét gyakran kell ellenőrizni, amíg azt be nem járatjuk. Ellenőrizze rendszeresen a láncfeszességet. Egy megfelelően megfeszített lánc jó vágóteljesítményt nyújt, és hosszú élettartamú lesz. (37)

Beindítás és leállítás

VIGYÁZAT! Indítás előtt a következőkre ügyeljen:

Ne indítsa be a láncfúrészt, amíg a vezetőlemez, a lánc és valamennyi burkolat nincs helyesen felszerelve. Ellenkező esetben a csillagkerék kilazulhat, és személyi sérülést okozhat.

Győződjön meg róla, hogy a lánc semmihez sem ér hozzá.

Tartson minden személyt és állatot távol a munkavégzés helyétől.

• Az akkumulátor behelyezése előtt mindig ellenőrizze, hogy a kapcsológomb megfelelően bekapcsol-e, és elengedésekor visszatér-e kikapcsolt („OFF“) helyzetbe. A kapcsológomb véletlen meghúzásának megakadályozásáról a kapcsológomb retesze gondoskodik. (38)
• Soha ne indítsa be a motorfűrészt, amíg a vezetőlemez, fűrészlánc és a borítások nincsenek helyesen felszerelve. (39) Lásd az Összeszerelés című fejezetben szereplő utasításokat.
• Figyelje a környezetet és győződjön meg róla, hogy nem áll fenn annak a veszélye, hogy személyek vagy állatok a vágószerkezet közelébe kerülhetnek. (40)
• A láncfűrészt mindig két kézzel fogja. Jobb kezét tartsa a hátsó markolaton, bal kezét az elülső markolaton. Ezt a fogást kell alkalmaznia minden felhasználónak, jobb- és balkezeseknek egyaránt. Tartsa erősen a fogantyút úgy, hogy hüvelykujja és többi ujja ráfeküdjön a láncfűrész fogantyújára. (41)

Beindítás

• Fogja meg az első fogantyút bal kézzel.
• Fogja meg a hátsó markolatot a jobb kezével.
• Tartsa nyomva a működtetőbillentyű reteszét keze tenyérrészével, mutatóujjával pedig nyomja meg a működtetőbillentyűt. (38)

Leállítás

- A fűrészt a működtetőbillentyű felengedésével állíthatja le. Ha a fűrészt nem áll le, aktiválja a láncféket, és húzza ki a tápkábelt.

Használat előtt:

(42)

1 Ellenőrizze, hogy láncfék megfelelően működik-e, és sértetlen-e.
2 Ellenőrizze, hogy a hátsó jobbkézvédő nem sérült-e.
3 Ellenőrizze, hogy a kapcsológomb retesze megfelelően működik-e és nem sérült-e.
4 Ellenőrizze, hogy minden fogantyú zsírtalan-e.
5 Ellenőrizze, hogy a motorfűrésznek minden része meg van-e húzva és hogy azokon nincs-e sérülés, illetve hogy nem hiányoznak-e.
6 Ellenőrizze, hogy a láncfogó a helyén van-e és sértetlen-e.
7 Ellenőrizze a lánc feszességét.
8 Ellenőrizze, leáll-e a láncfűrész a kapcsológomb elengedésekor.

Általános munkavédelmi utasítások

FONTOS!

Ez a fejezet a motorfűrésszel végzett munkára vonatkozó alapvető munkavédelmi szabályokat tárgyalja. Ez a tájékoztató nem helyettesítheti a szakmai ügyességet és tapasztalatot. Ha olyan helyzetbe kerül, amelyben bizonytalannak érzi magát, álljon le a munkával és kérjen útbaigazítást egy szakértőtől. Forduljon motorfűrész-szaküzlethez, márkaszervizhez vagy egy tapasztalt motorfűrész-használóhoz. Ne próbálkozzon olyan munkával, amelyhez úgy véli, nincs elegendő szaktudása!

A motorfúrész használatba vétele előtt meg kell értenie, hogy mi a visszarúgás, és hogyan kerülhető el. Lásd a Hogyan kerüljük el a visszarúgást című fejezetben szereplő utasításokat.

Mielőtt a fűrészt használatba venné, meg kell értenie a vágószerkezet felső és alsó élével végzett vágás közötti különbséget. Lásd az útmutatást "A visszacsapódás elkerülése" és "A gép biztonsági berendezései" című fejezetben.

Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.

Alapvető munkavédelmi szabályok

1 Figyelje környezetét:

- Hogy meggyőződjön arról, hogy nincsenek személyek, állatok, vagy olyan tárgyak a közelben, amelyek befolyásolhatják a gép fölötti uralmát.

- Hogy meggyőződjön arról, hogy a fentiek nem kerülhetnek a fűrészlánc hatósugarába, és a ledőlő fák által sem sérülhetnek meg.

- Hallásvédő viselésekor figyeljen a munka közben Önt megközelítő személyekre.

FIGYELEM! Kövesse a fenti utasításokat, de ne használjon motorfűrészt olyan helyzetben, ahol nincs alkalma segítséget hívni, ha baleset történik.

2 Ne használja a fűrészt rossz időben, például sűrű ködben, erősen zuhogó esőben, erős szélben vagy nagy hidegben, stb. A rossz időben végzett munka fárasztó, és gyakran kockázatokkal is jár, például jeges talaj, villámlás, előre ki nem számítható dőlési irány stb.

3 Ha melegben kell munkát végeznie, ügyeljen a megfelelő folyadékbevitelre és a kiszáradás elkerülésére.

4 Legyen nagyon elővigyázatos vékony ágak vágásakor, és kerülje a bokrok (azaz sok kis ág egyidejűleg történő) vágását. A lánc a vékony ágakat bekaphatja és a kezelő felé dobhatja, ezzel súlyos személyi sérüléseket okozva.

5 Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenőrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét, arra az esetre, ha hirtelen el kellene mozdulnia. Lejtős helyeken nagy elővigyáza

6 Legyen rendkívül óvatos a feszített törzsek fürészelésekor. Egy feszített törzs fürészelés közben és után is visszaugorhat eredeti helyzetébe. Ha Ön helytelenül helyezkedik el, illetve nem jó helyen kezdi a fürészelést, a fa Önre vagy a gépre zuhanhat, és Ön elveszítheti a kontrollt. Mindkét eset súlyos személyi sérüléseket okozhat. (43)

7 A láncfűrész áthelyezése előtt deaktiválja a gépet, és rögzítse a fűrészláncot a láncfékkel. A fűrészt úgy vigye, hogy a vezetőlemez és a lánc hátrafelé mutasson. A fűrész szállításához vagy bármilyen távolságba történő átviteléhez helyezze fel a vezetőlemez védőburkolatát.

8 Amikor a láncfűrészt leteszi a földre, reteszelje a láncfék használatával, és minden képpen folyamatosan tartsa szemmel a gépet. Ha bármilyen hosszú időre magára hagyja a láncfűrészt, kapcsolja ki a motort.

VIGYÁZAT! Néha faforgács szorul a hajtórendszerbe, és ezért a fűrészlánc elakad. Tisztítás előtt mindig kapcsolja ki a gépet, és válassza le az elektromos hálózatról.

Általános szabályok

1 Ha megérti azt, hogy mi a visszarúgás, és hogyan történik, akkor csökkentheti vagy kiküszöbölheti a meglepetést. A visszarúgás rendszerint eléggé enyhe, de néha nagyon hirtelen és heves is lehet.
2 Mindig fogja szilárdan a motorfűrészt, a jobb kézzel a hátsó, bal kézzel az első fogantyút. Fogja körül az ujjaival és a hüvelykujjával a fogantyút. Alkalmazza ezt a fogást, akár jobbkezes, akár pedig balkezes. Ez a fogás csökkenti a visszarúgás hatását és lehetővé teszi, hogy megőrizze uralmát a motorfűrész fölött. Ne engedje el a fogantyúkat! (44)
3 A legtöbb visszadobódási baleset gallyazáskor történik. Gondoskodjon róla hogy szilárdan álljon, és hogy semmi se

legyen az útjában, amin megcsúszhat vagy amin elveszítheti az egyensúlyát.

Figyelmetlenség visszarúgáshoz vezethet, ha a vágószerkezet visszarúgási zónája véletlenül egy ághoz, egy közeli fához vagy valamilyen más tárgyhoz ér.

Folyamatosan figyeljen a munkadarabra. Ha a vágni kívánt darabok kisméretűek és könnyűek, beragadhatnak a fűrészláncba, és a kezelő felé repülhetnek. Bár ez nem feltétlenül jelent veszélyt, mégis előfordulhat, hogy a váratlan helyzetben a kezelő elveszti uralmát a fűrész felett. A halomba rakott rönköket vagy ágakat mindig úgy fűrészelje, hogy azokat előbb szétválasztja egymástól. Egyszerre csak egy rönköt vagy fadarabot fűrészeljen. A lefűrészelt darabokat a munkaterület biztonsága érdekében távolítsa el. (52)

4 Soha ne használja a motorfűrészt vállmagasság fölött, és próbálja elkerülni azt, hogy a vágószerkezet csúcsával vágjon. Soha ne használja a motorfűrészt egy kézzel! (45)
5 Hogy ne veszítse el uralmát a motor fűrész fölött, álljon stabilan. Soha ne dolgozzon létrán állva, fa tetején, illetve olyan helyen, ahol nem stabil a talaj. (46)
6 Használjon mindig nagy vágósebességet, azaz teljes gázt.
7 Legyen nagyon elővigyázatos, amikor a vágószerkezet felső oldalával vág, azaz alulról felfelé. Ezt toló vágásnak nevezzük. A lánc megpróbálja hátratolni a motorfűrészt, a kezelő irányába. Ha a lánc beragad, előfordulhat, hogy a láncfűrész a kezelő felé lendül. (47)
8 Ha a kezelő nem tart ellent ennek a nyomásnak, fennáll annak a veszélye, hogy a motorfűrész annyira hátramozdul, hogy a visszarúgási zóna kapcsolatba kerül a vágási felülettel. Ez visszarúgást okoz. (48)

A vágószerkezet alsó részével történő vágást, azaz a felülről lefelé történő vágást húzó vágásnak nevezzük. Ebben az esetben a motorfűrész a fa irányába húzza önmagát, és vágás közben a motorfűrésztest elülső része természetes támaszkodási pontot képez. A húzó irányú vágás jobb ellenőrzést biztosít a motorfűrész és a visszarúgási zóna felett. (49)

9 Tartsa be a vezetőlemez és a lánc élezésére és karbantartására vonatkozó utasításokat. Vezetőlemez- és lánccsere esetén csak az általunk javasolt kombinációt használja. Lásd a Vágószerkezet és a Műszaki adatok című fejezetekben szereplő utasításokat.

Alapvető vágástechnika

VIGYÁZAT! Soha ne használja a láncfűrészt egy kézzel tartva. A láncfűrészt egy kézzel tartva nem lehet biztonságosan irányítani. Mindig mindkét kéz használatával, erősen és szilárdan fogja a fogantyúkat.

Általános tudnivalók

• Vágáskor mindig használjon teljes gázadagolást!

• Minden egyes vágás után kapcsolja ki a kapcsológombot (a motor komoly károsodásához vezethet, ha túl hosszú ideig működik terhelés nélkül, maximális teljesítménnyel).
  • Felülröl történő vágás = Húzó vágás
• Alulról történő vágás = Toló vágás

A toló vágás nagyobb visszarúgási veszéllyel jár. Lásd a Hogyan kerüljük el a visszarúgást című fejezetben szereplő utasításokat.

Kifejezések

Gallyazás = A ledöntött fa ágainak levágása.

Hasadás = Amikor a vágás tárgya a vágás befejezése előtt letörik.

A vágás megkezdése előtt öt fontos tényezőt kell figyelembe venni:

1 A vágószerkezet nem szorulhat be a vágásba. (50)
2 A farönk nem repedhet szét. (50)
3 A lánc a vágás alatt vagy után nem érhet hozzá a talajhoz vagy valamilyen tárgyhoz. (51)
4 Fennáll-e a visszarúgás veszélye? (4)
5 A feltételek és a környező terep befolyásolja-e, hogy Ön mennyire stabilan és biztosat járhat illetve állhat?

Két tényező határozza meg azt, hogy a fűrészlánc beszorul-e vagy a farönk elreped-e: Hol támaszkodik fel a rönk, és hogy feszített állapotban van-e.

Két lépésben, úgy felülről, mint alulról történő vágás útján az esetek többségében ezek a problémák elkerülhetők. A rönköt úgy kell alátámasztani, hogy a vágás alatt ne szorítsa be a láncot, és ne is repedjen szét.

VIGYÁZAT! Ha a lánc beszorul a vágásba: állítsa le a motort! Ne próbálja meg kirántani a fűrészt. Ha ezzel próbálkozik, megsértheti magát a lánccal, amikor a fűrész hirtelen kiszabadul. Használjon emelőrudat a vágás szétnyitására és a vezetőlemez kiszabadítására.

Az alábbiakban leírjuk, hogy hogyan kezelje a legtöbb olyan helyzetet, amely a motorfűrész használata közben adódik.

Vágás

VIGYÁZAT! Soha ne próbáljon rönköt fűrészelni, amikor a rönkök halomba vannak rakva vagy egymás közelében fekszenek. Az ilyen eljárás rendkívüli mértékben növeli a visszacsapódás veszélyét, és az súlyos vagy halálos sérüléssel járhat.

Ha rönkhalommal kell dolgoznia, a vágni kívánt egyes rönköket vegye ki a halomból, és helyezze fűrészállványra vagy támasztékra, és egyenként darabolja őket.

A lefűrészelt darabokat távolítsa el a munkaterületről. Ha a munkaterületen hagyja őket, növekszik a véletlen

visszacsapódás veszélye, illetve nagyobb a veszélye annak, hogy Ön munka közben egyensúlyát veszti. (52)

A rönk a talajon nyugszik. A láncszorulás vagy a tönk szétrepedésének veszélye kicsi. Fennáll ellenben annak a veszélye, hogy a lánc a vágás befejezésekor hozzáér a talajhoz.

Vágja át teljesen a rönköt felülröl. Próbálja meg elkerülni, hogy a vágás befejezésekor a talajt érintse. Tartsa meg a teljes gázadagolást, de készüljön fel arra, ami bekövetkezhet.

Ha van lehetőség (= a farönk átfordítására?), akkor a vágás 2/3-ánál álljon meg.

Fordítsa át a rönköt és fejezze be a vágást az ellenkező oldalról. (53)

A rönk az egyik végén támaszkodik. Nagy annak a veszélye, hogy szétreped.

Kezdje el a vágást alulról (kb. az átmérő 1/3-áig).

Végezze be a vágást felülről úgy, hogy a két vágás találkozzék. (53)

A rönk mind a két végén támaszkodik. Nagy a lánc megszorulásának veszélye.

Kezdje el a vágást felülröl (kb. az átmérő 1/3-áig).

Fejezze be a vágást alulról, úgy, hogy a két vágás találkozzék. (54)

A fadöntés technikája

FONTOS! Egy fa kidöntéséhez nagy tapasztalatra van szükség. Tapasztalattal nem rendelkező motorfürészkezelők tartózkodjanak a fadöntéstől. Soha ne próbálkozzék olyan munkával, amely előtt bizonytalannak érzi magát!

Biztonsági távolság

A ledöntésre váró fa és a közelben dolgozók közötti biztonsági távolság a fa magasságának 2 1/2-szeresének kell lennie. Gondoskodjon róla, hogy ebben a "veszélyességi zónában" a fa ledöntése előtt és közben senki sem tartózkodik. (55)

A döntés iránya

Fadöntésnél az a cél, hogy a fát a későbbi gallyazás és feldarabolás szempontjából a legelőnyösebb irányba döntsük. A fának olyan helyre kell dölnie, ahol biztonságosan lehet körülötte mozogni.

Miután meghatározta a fa kívánt dőlési irányát, fel kell mérnie, hogy melyik lenne a fa természetes dőlési iránya.

Több tényező befolyásolja ezt:

• A fa ferdesége
• Görbület
- Szélirány
- Az ágak elhelyezkedése
- Az esetleges hó súlya

- A fa által elérhető akadályok: például más fák, villanyvezetékek, utak és épületek.

- A fa tövénél nézze meg, hogy nem látja-e sérülés vagy korhadás nyomait, így nagyobb a valószínűsége, hogy a fa a vártnál hamarabb eltörik és kidől.

Meglehet, hogy úgy találja, hogy kénytelen hagyni a fát természetes irányba dölni, mert vagy lehetetlen, vagy pedig veszélyes az először eltervezett irányba dönteni azt.

Egy másik nagyon fontos tényező, amely a fa döntési irányát nem befolyásolja, ám az Ön személyi biztonságát igen, hogy van-e a fának sérült vagy elhalt ága, amely a döntés alatt letörhet és sérüléseket okozhat.

Azt kell legfőképpen kikerülni, hogy a dőlő fa egy másik fába beleakadjon. Egy ilyen helyzetben fennakadó fát elmozdítani nagyon veszélyes; igen nagy a balesetveszély. Lásd A rosszul dőlt fa kiszabadítása című fejezetben szereplő utasításokat.

FONTOS! Fairtáskor a legnehezebb döntési mozzanatoknál, ahogy befejeződött a fűrészelés, azonnal vegye le a hallásvédőt, hogy hallhassa a munkazajt és a figyelmeztető utasításokat.

Letisztítás és a visszavonulási út

Vállmagasságig távolítsa el az ágakat a törzsről. Biztonságosabb a munka, ha felülről lefelé halad, a fát önmaga és a fűrész között tartva. (56)

Tisztítsa el az aljnövényzetet a fa tövéből és ellenőrizze a terepet akadályok (kövek, ágak, gödrök, stb.) szempontjából, hogy könnyen járható visszavonulási útja legyen, amikor a fa dőlni kezd. A visszavonulási útnak kb. 135°-os szögben kell elhelyezkedn (57)

1 Kockázati zóna
2 Visszatérési útvonal
3 A döntés iránya

A fadöntés

VIGYÁZAT! Azt javasoljuk, hogy speciális gyakorlat nélkül ne fogjon bele a vágószerkezet hosszánál nagyobb átmérőjű fák döntésébe!

A döntés három vágás segítségével történik. Először kialakítja a döntőhajkot amely a hajktetőből és a hajklapból áll; ezt a döntővágás követi. Ezeknek a vágásoknak megfelelő elhelyezésével a dőlés irányát nagyon pontosan ellenőrizni tudja.

Döntőhajk

A hajk elkészítését a felső bevágással kell kezdeni. A fűrészen lévő döntési irányjelzés (1) segítségével határozza meg a terepen lévő távolabbi célpontot, ahová a fának dőlnie kell (2). Álljon a fa jobb oldalára, a fűrész mögé, és egy húzómozdulattal végezze el a bevágást.

Ezután a hajklap következik, amely a hajktető tövénél végződik. (58)

A hajknak a fatörzs1/4-éig kell behatolnia, a hajktető és a hajklap közötti szögnek pedig legalább 45°-osnak kell lennie.

A két vágás találkozási vonala a hajkvonal. Ennek a vonalnak tökéletesen vízszintesnek és a tervezett dőlési irányra merőlegesnek kell lennie (90°-os). (59)

Döntővágás

A döntővágást a fatörzs ellenkező oldaláról kell elvégezni, és tökéletesen vízszintesnek kell lennie. Álljon a fa bal oldalára és vágjon a fűrész alsó élével.

A döntővágást a hajkvonal felett kb. 3–5 cm-re (1,5–2 tum) kell elvégezni. (60)

Illessze be a kéregtámaszt (ha fel van szerelve) a törési léc mögé. Hatoljon a vágószerkezettel óvatosan a fatörzsbe, teljes gázadás mellet. Győződjön meg arról, hogy a fa nem kezd el a tervezett iránnyal ellentétes irányba mozdulni. Helyezzen a vágásba döntőéket vagy döntőemelőt, amint a vágás elég mély. (61)

Fejezze be a döntővágást a hajkvonallal párhuzamosan úgy, hogy a közöttük levő távolság a fatörzs átmérőjének legalább 1/10-e legyen. A fatörzs el nem vágott része alkotja a törési lécet.

A törési léc sarokvasként irányítja a fa dölését megfelelő irányba. (62)

A dölési irány feletti minden ellenőrzés megszűnik, ha a törési léc túl vékony, vagy ha a döntővágást rosszul helyezték el. (63)

Amikor a döntőhajk és a döntővágás elkészült, a fának saját súlyától, vagy pedig a döntőék vagy a döntőemelő segítségével el kell dölnie. (64)

Olyan vezetőlemez használatát javasoljuk, amely hosszabb, mint a fa átmérője, hogy a döntővágást és a hajkot "egyetlen vágásmozdulattal" készíthesse el. Az adott láncfűrésztípushoz ajánlott vezetőlemez-hosszúságokkal kapcsolatos tudnivalókat a "Műszaki adatok" című fejezetben találja. (65)

Vannak módszerek a vágószerkezet hosszánál nagyobb átmérőjű fák kivágására is. Ezek a módszerek azonban jóval nagyobb kockázatot jelentenek, mivel a vágószerkezet visszarúgási zónája érintkezik a fával. (4)

A rosszul dölt fa kiszabadítása

A "beszorult" fa kiszabadítása

Egy ilyen helyzetben fennakadó fát elmozdítani nagyon veszélyes; igen nagy a balesetveszély.

Soha ne próbáljon olyan fát kivágni, amelyre másik fa dölt rá.

Soha ne dolgozzon fennakadt, beszorult fa veszélyzónájában. (66)

A legbiztonságosabb módszer egy csörlő használata.

• Traktorra szerelt (67)
• Hordozható (70)

Feszített állapotban levő fák és ágak vágása

Előkészületek: Gondolja át, hogy milyen módon mozdul el a fa vagy az ág, ha a feszültség alól felszabadul, és hogy hol van a természetes "törési pontja" (azaz hol törne el, ha még jobban meg lenne feszítve).

Döntse el, hogy melyik a feszültség alól való feloldás legbiztosabb módja, és hogy Ön ezt meg tudja-e

biztonságosan oldani. A különösen bonyolult esetekben a legbiztosabb módszer a motorfürészt félretenni és inkább csörlőt használni.

Általános tanácsok:

Helyezkedjen úgy, hogy ne találhassa el a fa vagy az ág amikor kiszabadul. (71)

Ejtsen egy vagy több vágást a törési ponton vagy ahhoz közel. Fúrészeljen olyan mélyen és annyi vágással, amennyi a feszültség csökkentéséhez és ahhoz szükséges, hogy a fa vagy az ág eltörjön a törési ponton. (69)

Soha ne fűrészeljen át teljesen egy feszített állapotban levő fát vagy ágat!

Amikor fát vagy ágat kell keresztülfűrészelnie, két-három vágást készítsen egymástól 3 cm távolságra, 3–5 cm mélységgel. (72)

Addig folytassa a vágást, amíg a fa vagy ág hajlása és feszültsége meg nem szűnik. (73)

A feszültség megszüntetése után a fát vagy ágat az ellenkező oldalról vágja át.

Hogyan kerüljük el a visszarúgást

VIGYÁZAT! A visszarúgás nagyon hirtelen és hevesen történhet; a motorfűrész, a vezetőlemez és a lánc a kezelő felé dobódik vissza. Ha eközben a lánc mozog, az nagyon komoly, sőt életveszélyes sérüléseket is okozhat. Életfontosságú az, hogy megértse a visszarúgás okait, és, hogy azt elővigyázattal és helyes vágási technika alkalmazásával megelőzheti.

Mi a visszarúgás?

A visszarúgás kifejezést annak a hirtelen reakciónak a leírására alkalmazzuk, amikor a vágószerkezet csúcsának felső negyede, az ún. visszarúgási zóna hozzáér valamihez, és ez a motorfűrész hátradobódását eredményezi. (48)

A visszarúgás mindig a vezetőlemez síkjában történik. Leggyakoribb az, hogy a motorfűrész vissza- és felfelé, a kezelő irányába dobódik. Más irányú elmozdulás is előfordulhat attól függően, hogy hogyan használták a motorfűrészt, amikor a visszarúgási zóna valamihez hozzáért.

Visszarúgásra csak akkor kerül sor, ha a visszarúgási zóna hozzáér egy tárgyhoz. (4)

Gallyazás

VIGYÁZAT! A legtöbb visszacsapódási baleset gallyazásnál történik. Ne használja a vezetőlemez visszacsapódási zónáját. Rendkívüli gondossággal járjon el, és ügyeljen arra, hogy a vezetőlemez csúcsa ne érhessen a rönkhöz, más ágakhoz vagy tárgyakhoz. Rendkívüli gondossággal járjon el feszültséget mutató ágak esetén. Az ilyen ágak visszacsapódhatnak a kezelő felé, aki ennek hatására elveszítheti a helyzet feletti uralmát, és sérülést szenvedhet.

Győződjön meg arról, hogy nincsenek akadályok az útjában.

Dolgozzon a fatörzs bal oldalán. Tartsa közel magához a fűrészt, a maximális ellenőrzés végett. Ha az lehetséges, hagyja a fűrész súlyát a fatörzsön nyugodni. (74)

Csak akkor haladjon, ha a fa Ön és a motorfűrész között helyezkedik el.

A fatörzs rönkökre való feldarabolása

Lásd az Alapvető vágástechnika című fejezetben szereplő utasításokat.

KARBANTARTÁS

Általános tudnivalók

A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak elismert szervizműhely végezhet.

A motorfűrész biztonsági felszerelésének vizsgálata, karbantartása és szervizelése

VIGYÁZAT! Szerelés, karbantartás vagy ellenőrzés előtt mindig válassza le a láncfűrészt az áramforrásról.

Megjegyzés A gépen végzett minden szerviz- és javítási tevékenység szakképzettséget igényel. Ez különösen érvényes a gép biztonsági berendezéseire. Ha a gép nem felel meg az alábbiakban ismertetett ellenőrzések bármelyikének, ajánlatos szervizbe vinni.

Láncfék és biztonsági fékkar

A biztonsági fékkar ellenőrzése

• Győződjön meg arról, hogy a biztonsági fékkar nem sérült, és hogy látható hibáktól, például repedésektől mentes. (75)
• Mozgassa az első kézvédőt előre-hátra, és győződjön meg arról, hogy szabadon mozog, és szilárdan kapcsolódik a géphez. (76)

Az automata fék ellenőrzése

- Helyezze a deaktivált láncfűrészt fatuskóra vagy más szilárd felületre. Engedje el az elülső fogantyút, és hagyja, hogy a láncfűrész saját súlyánál fogva előredőljön a tuskó felé a hátsó fogantyún átfordulva.

Amikor a vezetőlemez csúcsa nekiütközik a tuskónak, a féknek be kell húznia. (77)

A fékhatás ellenőrzése

• Aktiválja a láncfűrészt. Gondoskodjon róla, hogy a fűrészlánc se a talajhoz, se egyéb tárgyakhoz ne érjen hozzá. Lásd a Beindítás és leállítás című fejezetben szereplő utasításokat.
• Fogja meg keményen a motorfűrészt, a hüvelykujjakat és az ujjakat a fogantyúk köré zárva. (44)
• Adjon teljes gázt, és helyezze üzembe a láncféket bal csuklója előrehajlításával, anélkül, hogy a fogantyút elengedné. A láncnak azonnal meg kell állnia. (78)

Kapcsológomb retesze

• Ellenőrizze, hogy reteszelve van-e a kapcsológomb üresjárati beállításnál, amikor fel van engedve a retesze. (79)

• Nyomja le a kapcsológomb reteszét, és győződjön meg arról, hogy az visszatér az eredeti állásába, miután felengedi. (80)

• Ellenőrizze, hogy a kapcsológomb és annak retesze szabadon mozognak-e, és hogy megfelelően működnek-e a helyretoló rugók. (81)

• Aktiválja a láncfűrészt, és kapcsoljon teljes teljesítményre. Engedje el a kapcsológombot. A fűrészláncnak meg kell állnia, és nyugalomban kell maradnia.

Láncfogó

- Ellenőrizze, hogy a láncfogó nem sérült-e, és hogy szilárdan kapcsolódik-e a motorfürésztesthez. (82)

A hűtőrendszer

A lehető legalacsonyabb üzemi hőmérséklet megtartása érdekében a gép hűtőrendszerrel van felszerelve.

A hűtőrendszer a következőkből áll:

1 Levegőbeömlő (a működtetőbillentyű alatt).
2 Ventilátor a motoron.
- Tisztítsa meg kefével a hűtőrendszert hetente egyszer, erős igénybevétel esetén gyakrabban is. Ha a hűtőrendszer szennyezett vagy eltömödött, a gép túlmelegszik, és ettől károsodik.

KARBANTARTÁS

Karbantartási séma

Alább következik egy lista a gép karbantartásának pontjaival. A legtöbb pontot a Karbantartás című fejezet írja le.

Minden használat során Gyakran Alkalmanként
Tisztítsa meg a gépet kívülről.	Reszelje le az esetleges sorját a vezetőlemezről.
Ellenőrizze, biztonságosan működnek-e a kapcsológomb elemei. (A kapcsológomb retesze és maga a kapcsológomb.)		Ürítse ki a kenőolaj-tartályt, és tisztítsa ki a belsejét.
Tisztítsa meg a láncféket és ellenőrizze annak működését az utasításoknak megfelelően. Győződjön meg arról, hogy a láncfogó sértetlen. Ellenkező esetben azonnal cserélje ki azt.		Finoman fúvassa át sűrített levegővel a termék és az akkumulátor hűtőnyilásait.
A vezetőlemezt naponta meg kell fordítani az egyenletesebb kopás érdekében. Ellenőrizze, hogy az olajcsatorna nyílása nincs-e eltömődve. Tisztítsa ki a lánchornyot.
Ellenőrizze, hogy a vezetőlemez és a lánc elégséges olajmennyiséget kap-e.
Ellenőrizze a fűrészláncot, hogy nem látható-e a szegecseken és a szemeken repedés, hogy a fűrészlánc nem merev-e, vagy hogy nem tapasztalható-e abnormális kopás a szegecseken és a szemeken. Ha szükséges, cserélje ki a hibás alkatrészeket.
Élezze ki a láncot és ellenőrizze annak feszességét és állapotát. Ellenőrizze, hogy a meghajtókerék nem túlságosan kopott-e. Ha szükséges, cserélje ki.
Tisztítsa meg a gép levegőbeömlő nyílását.
Ellenőrizze, hogy a csavarok és csavaranyák megfelelően meg vannak-e húzva.

MÜSZAKI ADATOK

Műszaki adatok

	418EL 420EL
Elektromos motor
Típus Váltóáramú motor Váltóáramú motor
Teljesítmény 1800W 2000 W
Működési feszültségtartomány 230-240V 230-240V
Kenési rendszer
Szivattyútípus Automatic Automata
Olajtartály úrtartalma, liter 0,20 0,20
Tömeg
Láncfűrész vezetőlemez és lánc nélkül, üres láncolajtartállyal (kg) 4	7 4.7
Zajkibocsátás (lásd a 1. megjegyzést)
Zajszint, mért, dB (A) 101,9 101,9
Zajszint, garantált L_WA dB (A) 103 103
Zajszint (lásd a 2. megjegyzést)
A kezelő fülénél mért ekvivalens zajnyomásszint, dB(A)	90,8 90,8
Ekvivalens rezgésszintek (a h) (lásd a 3. megjegyzést)
Első fogantyú, m/s ^2	5,2 5,2
Hátsó fogantyú, m/s ^2	3,9 3,9
Vonatkozó mérési bizonytalanság K, m/s ^2	1,5 1,5
Lánc/vezetőlemez
Javasolt vezetőlemezhosszak, tum/cm	14/35	16/40
Hasznos vágási hossz, tum/cm	12.5/32	14/35.5
Orrkerék típusa/fogak száma	Spur/6	Spur/6
Maximális láncsebesség (m/s)	14.5 14.5

1. megjegyzés: A környezet zajszennyezése zajteljesítményszintként L_WA mérve a 2000/14/EG EGK-dírektíva V. Függelék szerint.
2. megjegyzés: Az ekvivalens hangnyomásszintet az ISO 22868 értelmében a különböző hangnyomásszintek időhöz viszonyított összenergiájaként számítják ki, változó munkakörülmények között. Az ekvivalens hangnyomásszint tipikus statisztikus ingadozása az 2,5 dB (A) szórása.
3. megjegyzés: Rezgésszint az EN 60745-2-13 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 1,5 m/s²tipikus statisztikus ingadozásával (szórásával) rendelkeznek. Vágószerkezettel és az ajánlott lánctípussal felszerelt gépen mért eredmények alapján megállapított rezgési adatok.

Figyelem! A szerszámgép használata során kibocsátott rezgések értéke a használat módjától függően eltérhet a deklarált teljes értéktől. A kezelőknek meg kell határozniuk a biztonsági intézkedéseket önmaguk védelme érdekében az adott használati körülmények közötti becsült kitettség alapján (figyelembe véve az üzemelési ciklus minden részét, tehát azt is, amikor a szerszám ki van kapcsolva, illetve amikor üresjáratban működik).

MÜSZAKI ADATOK

Vezetőlemez és lánc kombinációk

A Husqvarna 418 EL és 420 EL modellhez a következő vágófelszerelések vannak jóváhagyva.

Modell	Vezetőlemez Fűrészlánc
	Hosszúság (cm)	Láncosztás, tum	Vezetőhorony szélessége, mm	Fogak maximális száma a vezetőlemez orrkerekén	Típus	Hossz, vezetőszemek (db)
418 EL 35		3/8 1,3 7T Husqvarna H37				52
420 EL 40 56

Fúrész lánc reszelése és élezősablonok

XX	inch/mm inch h/mm
37	5/32 / 4,0 80 °	30°	0°	0.025 / 0,65	5796536-01

Termékazonossági EGK-bizonyítvány

(Kizárólag Európára vonatkozik)

A Husqvarna AB, SE-561 82 Huskvarna, Svédország (tel.: [phone]), saját kizárólagos felelősségére kijelenti, hogy azok a Husqvarna 418 EL és 420 EL vezetékes elektromos láncfűrészek, amelyek a 2016-os évben vagy ezt követően kaptak sorozatszámot (az év jól láthatóan fel van tüntetve a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA által kibocsátott alábbi IRÁNYELVEKBEN meghatározott követelményeknek:

– Gépekről szóló 2006/42/EK irányelv (2006. május 17.).
- 2014 február 26, "az elektromágneses kompatibilitást illetően" 2014/30/EU.
- 2000 május 8, "a környezet zajszennyezését illetően", 2000/14/EG.
- 2011/65/EU irányelv „egyes veszélyes anyagok alkalmazásának korlátozásáról” (2011. június 8.)

Alkalmazott szabványok:

EN 60745-1:2009 + A11:2010, EN 60745-2-13:2009 + A1:2010, EN 55014-1:2006 + A1:2009 + A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Bejelentett szerv:

NB2140, DEKRA Testing and Certification GmbH, Enderstraße 92b, 01277 Dresden, Németország, EGK-típusellenőrzést végzett a (2006/42/EK) gépdirektíva, 12. cikk, 3b pont szerint. Az EGK-típusellenőrzési bizonyítványok számai a IX. Sz. melléklet szerint: 4815039.16001-1

A zajszennyezését illetően lásd a Műszaki adatok című fejezetet.

A szállított motorfűrész azonos az EGK-típusellenőrzött géppel.

Huskvarna, 2016 szeptember 1.

Lars Roos, Fejlesztési igazgató

(A Husqvarna AB technikai dokumentációért felelős hivatalos képviselete.)

OBJAŠNJENJE ZNAKOVA

Znakovi na stroju:
