NÁVOD K OBSLUZE 420EL HUSQVARNA

CZ Návod k použití, 337-358

Symboly vyobrazené na tělese stroje:

Překlad původního švédského návodu k použití.

VÝSTRAHA! Motorové pily mohou být nebezpečné! Neopatrné či nesprávné používání může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Vždy používejte:

• Schválenou ochrannou přilbu
• Ochrana sluchu
• Ochranné brýle či štít

Tento výrobek vyhovuje platným předpisům CE.

Emise hluku do okolí dle direktivy Evropského společenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.

Při práci se motorová pila musí držet oběma rukama.

Nikdy nedržte motorovou pilu při práci jen v jedné ruce.

Nikdy nedovolte, aby se hrot lišty dostal do kontaktu s jinými předměty.

VÝSTRAHA! Když se hrot lišty dotkne nějakého předmětu, může dojít ke zpětnému odrazu, což způsobí reakci, která vyhodí lištu nahoru a dozadu proti uživateli. To může mít za následek vážné poranění osob.

Směr otáčení řetězu pily a maximální délka lišty.

Udržujte dostatečnou vzdálenost od okolních osob.

Před prováděním nastavení nebo čištění vytáhněte zástrčku ze zásuvky.

Nebezpečí úrazu elektrickým prou

Pokud je kabel poškozený nebo přerušený, okamžitě vytáhněte zástrčku ze zásuvky.

Brzda řetězu, zapnuta (doprava) Brzda řetězu, vypnuta (doleva)

Plnění oleje na mazání řetězu.

Označení týkající se ochrany životního prostředí. Symboly na výrobku nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Místo toho musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení.

Nevystavujte je dešti.

Dvojitá izolace

Další symboly/štítky na zařízení se týkají zvláštních certifikačních požadavku pro určité obchodní trhy.

VYSVĚTLENÍ SYMBOLŮ

Symboly v návodu k použití:

Před prováděním montáže, kontroly nebo údržby vždy odpojte produkt od zdroje napájení.

Vždy používejte schválené ochranné rukavice.

Pro zajištění správné funkce je nutné zařízení pravidelně čistit.

Vizuální kontrola.

Při startování je nutné, aby brzda řetězu byla zapojena.

VÝSTRAHA! Když se hrot lišty dotkne nějakého předmětu, může dojít ke zpětnému odrazu, což způsobí reakci, která vyhodí lištu nahoru a dozadu proti uživateli. To může mít za následek vážné poranění osob.

Obsah balení:

Řetězová pila

Řetěz

Lišta

Návod k používání

Kryt rezné lišty

Na stroji naleznete následující štítky:

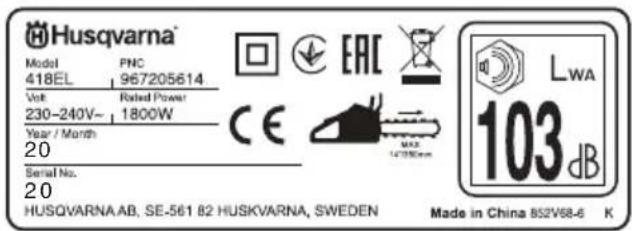

Husqvarna® Model PNC 418EL 967205614 Volt Rated Power 230-240V~ 1800W Year / Month 20 Serial No. 20 HUSQVARNA AB, SE-561 82 HUSKVARNA, SWEDEN Made in China 852W68-6 K LWA 103 dB

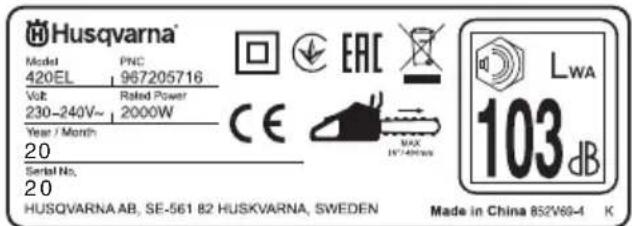

Husqvarna Model PNC 420EL 967205716 Volt Rated Power 230-240V~ 2000W Year / Month 20 Serial No. 20 HUSQVARNA AB, SE-561 82 HUSKVARNA, SWEDEN Made in China 852V69-4 K LWA 103 dB

Symboly vyobrazené na tělese stroje: 337

Symboly v návodu k použití: 338

Obsah balení: 338

OBSAH

Obsah 339

ÚVOD

Vážený zákazníku, 340

CO JE CO?

Co je co na motorové pile? 340

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Obecné bezpečnostní výstrahy pro elektrické nářadí .. 341

Před zahájením práce s novou motorovou pilou ..... 343

Upozornění 344

Vždy používejte zdravý rozum 344

Osobní ochranné pomůcky 344

Bezpečnostní vybavení stroje 344

Brzda řetězu a chránič levé ruky 345

Řezný mechanismus 346

MONTÁŽ

Montáž řezné lišty a řetězu 349

Startování a vypínání 350

PRACOVNÍ POSTUP

Před každým použitím: 351

Obecné pracovní pokyny 351

Jak zabránit zpětnému rázu 354

ÚDRŽBA

Všeobecně 355

Kontrola a údržba bezpečnostního vybavení motorové pily 355

Mazání řetězového kolečka špičky lišty 355

Chladicí systém 355

Schema technické údržby 356

TECHNICKÉ ÚDAJE

Technické údaje 357

Kombinace lišty a řetězu 358

Pilování řetězu pily a vodítka pilníku 358

ES Prohlášení o shodě 358

Vážený zákazníku,

Gratulujeme k vaší koupi výrobku firmy Husqvarna! Minulost firmy Husqvarna zasahuje až do roku 1689, kdy král Karl XI nechal na břehu potoka Husqvarna postavit továrnu na výrobu mušket. Umístění u potoka Husqvarna bylo logické, neboť byl potok používán k výrobě vodní síly a tím fungoval jako výrobna vodní síly. Během těch více než 300 let existence továrny Husqvarna v ní bylo vyráběno mnoho výrobků, od kamen na dřevo až k moderním kuchyňským spotřebičům, šicím strojům, jízdním kolům, motocyklům a jiné. V roce 1956 byla uvedena na trh první motorová sekačka na trávu, po ní následovala motorová pila v roce 1959 a to je v tomto oboru dnes firma Husqvarna působí.

Husqvarna je dnes jedním z nejpřednějších světových výrobců lesních a parkových výrobků s kvalitou a výkonností jako nejvyšší priorita. Obchodní ideou je vyvíjet, vyrábět a uvádět na trh motorem poháněné výrobky k práci v lese a parcích/ zahradách a v oboru stavebním a inženýrských sití. Cílem firmy Husqvarna je také být přední co do ergonomie, přijemného používání, bezpečnosti a úspory životního prostředí, proto jsme vyvinuli různé finesy ke zlepšení vyrobků v těchto oborech.

Jsme přesvědčení o tom, že budete spokojeni a oceníte kvalitu a výkonnost našich výrobků po dlouhou dobu. Koupě některého z našich výrobků vám v případě potřeby dává přístup k profesionální pomoci ohledně oprav a servisu. Kdybyste zakoupili váš stroj jinde než u našich autorizovanych prodejců, zeptejte se jich na nejbližší autorizovanou servisní dílnu.

Doufáme, že budete s naším strojem spokojeni a že s ním budete pracovat nerozlučně po dlouhou dobu. Myslete na to, že tento návod k použití je cenný doklad. Tím, že budete sledovat jeho obsah (použití, servis, údržbu atd.), můžete značně prodloužit životnost stroje a jeho hodnotu při dalším prodeji. Budete–li váš stroj prodávat, pamatujte i na to, abyste předali novému vlastníkovi i návod k použití.

Děkujeme Vám, že vždy používáte výrobky Husqvarna!

Společnost Husqvarna AB se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

Co je co na motorové pile? (1)

1 Zadní rukojeť
2 Spouštěč
3 Přední rukojeť
4 Chránič levé ruky
5 Lišta
6 Retěz
7 Knoflík
8 Seřizovací šroub/regulátor
9 Kryt hnacího řetězového kolečka
10 Zadní kryt ruky
11 Zubová opěrka
12 Olejoznak
13 Uzávěr plnicího hrdla oleje
14 Tlačítko blokování spouště
15 Zachycovač řetězu
16 Seřizovací šroub pro olejové čerpadlo
17 Kryt řezné lišty
18 Návod k použití

Obecné bezpečnostní výstrahy pro elektrické nářadí

VÝSTRAHA! Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

UPOZORNĚNÍ! Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „elektrický nástroj“ v upozorněních označuje bud nástroj napájený ze sítě (kabelem), nebo napájený z baterií (bezdrátový).

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
• Při práci s elektrickým nástrojem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptylení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

• Zástrčky elektrických nástrojů musí odpovídat el. zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U uzemněných elektrických nástrojů nepoužívejte žádné adapté. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu el. proudem.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Nevystavujte elektrické nástroje dešti nebo působení vlhkosti. Pokud do elektrického nástroje vnikne voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
• Nezacházejte hrubě s napájecím kabelem. Nikdy elektrický nástroj za kabel nenoste. Za kabel netahejte a neodpojujte nástroj od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškod'te ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Při používání elektrického nástroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
• Pokud je nezbytné pracovat s el. nástrojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci s elektrickým nástrojem dávejte pozor, sledujte co děláte a používejte zdravý rozum. Nepracujte s elektrickým nástrojem pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s elektrickým nástrojem stačí okamžik nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu použité správným způsobem snižují nebezpečí úrazu.
• Zabraňte náhodnému spuštění. Před připojením k el. napájení nebo vložením baterií, zvednutím nebo nošením nástroje se přesvědčte, že je vypínač v pozici vypnuto (OFF). Přenášením elektrických nástrojů s prstem na spoušti nebo zapnutých elektrických nástrojů nahráváte nehodám.
• Před zapnutím el. nástroje vyjměte jakýkoli seřizovací klíč nebo klíč na matice. Klíč ponechaný na rotující části el. nástroje může způsobit úraz.
• Nenatahujte se príliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad nástrojem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy, oděv i rukavice mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.

Použití elektrických nástrojů a péče o ně

• Při práci s elektrickými nástroji nepoužívejte násilí. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen.
• Nepoužívejte el. nástroj, pokud nefunguje vypínač pro zapnutí a vypnutí. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.
• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením el. nástroje odpojte zástrčku od napájení nebo vyndejte z nástroje baterie. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění el. nástroje.
• Nepoužívané el. nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití nástroje. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.
• Provádějte údržbu el. nástrojů. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů.

• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostrím jsou méně náchylné k „zakousnutí” a snadněji se ovládají.
• Používejte elektrický nástroj, příslušenství a vsazené nože podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

Servis

- Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. Tím bude zajištěna bezpečnost elektrického nástroje.

Bezpečnostní upozornění týkající se řetězové pily

• Při práci s řetězovou pilou musí být všechny části těla mimo dosah řetězu pily. Před nastartováním řetězové pily zkontrolujte, zda se řetěz pily něčeho nedotýká. Stačí okamžik nepozornosti při práci s řetězovou pilou a řetěz pily může zachytit váš oděv nebo tělo.
• Je zapotřebí pilu vždy držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Pokud byste drželi pilu v obráceném gardu, zvýšilo by se riziko úrazu, także se pila takto nikdy nesmí držet.
• Držte el. nástroj pouze za izolovaný povrch určený k uchopení, protože řetěz pily se může dostat do kontaktu se skrytým el. vodičem nebo s vlastním kabelem. Když se dostane řetěz pily do kontaktu s vodičem pod proudem, el. proud se může prénést na obnažené kovové části el. nástroje a mohlo by dojít k úrazu obsluhy el. proudem.
• Noste bezpečnostní brýle a ochranu sluchu. Doporučujeme použít další ochranné pomůcky pro ochranu hlavy, rukou, dolních končetin a nohou. Vhodný ochranný oděv sníží nebezpečí úrazu odlétávajícími úlomky nebo náhodným kontaktem s řetězem pily.
• Nikdy nepracujte s řetězovou pilou na stromě. Při práci s řetězovou pilou na stromě hrozí nebezpečí úrazu.
  • Vždy udržujte správný postoj a pracujte s řetězovou pilou pouze tehdy, když stojíte na pevném, bezpečném a rovném povrchu. Na kluzkém nebo nestabilním povrchu jako jsou žebříky může dojít ke ztrátě rovnováhy nebo kontroly nad řetězovou pilou.

• Při řezání napružené větve dávejte pozor, aby se větev neodpružila zpět. Když povolí napětí dřevních vláken, napružená větev může uderít obsluhu nebo odhodit řetězovou pilu tak, že nad ní obsluha ztratí kontrolu.

• Dávejte mimořádný pozor při řezání keřů a mladých stromku. Tenký materiál může zachytit řetěz pily a může být vržen směrem k vám nebo vás vychýlit z rovnováhy.

• Retězovou pilu vždy prénášejte za rukojeť, vypnutou a od téla. Při přepravě nebo skladování pily vždy nasad’te na lištu ochranný kryt. Správnou manipulací s retězovou pilou se sníží pravděpodobnost náhodného kontaktu s pohybujícím se retězem pily.
• Dodržujte pokyny pro mazání, napínání řetězu a výměnu příslušenství. Nesprávně napnutý nebo namazaný řetěz se může přetrhnout nebo může zvýšit pravděpodobnost zpětného vrhu.
• Udržujte rukojeti suché, čisté a bez zbytků oleje a maziva. Mastné rukojeti jsou kluzké a mohou způsobit ztrátu kontroly nad pilou.
• Řežte pouze dřevo. Nepoužívejte řetězovou pilu k účelům, pro které není určena. Příklad: nepoužívejte řetězovou pilu k rezání plastů, zdiva nebo nedřevěných stavebních materiálů. Použití řetězové pily k jinému účelu, než pro který je určena, může mít za následek vznik nebezpečné situace.
• Důrazně doporučujeme, aby si uživatelé, kteří s pilou pracují poprvé, vyzkoušeli řezání na podpěrách na řezání dřeva.

Příčiny zpětného vrhu a opatření obsluhy, která mu zabraňují

• Ke zpětnému rázu může dojít, když špička lišty narazí na nějaký objekt, nebo když se dřevo sevře a stiskne řetěz pily v řezu. Při kontaktu špičky lišty s objektem může někdy dojít k náhlému zpětnému odrazu, který vymrští lištu nahoru a dozadu proti obsluze. Když dojde ke stisknutí řetězu pily podél špičky lišty, může dojít k rychlému vymrštění lišty zpátky, směrem k obsluze. Obě tyto reakce mohou způsobit, že ztratíte kontrolu nad pilou, a výsledkem může být vážný úraz. Nespoléhejte výlučně na bezpečnostní zařízení zabudovaná v pile. Jako uživatel řetězové pily byste měli podniknout několik kroků, aby při řezání nedošlo k nehodě nebo k úrazu. Zpětný vrh je způsoben nesprávným použitím nástroje nebo nesprávnými pracovními postupy nebo podmínkami a je možné mu zabránit pomocí niže uvedených opatření.
• Pilu pevně držte tak, že palce a prsty budou umístěny okolo rukojetí řetězové pily, držte ji oběma rukama a poloha vašeho těla a paže musí být taková, abyste odolali silám zpětného vrhu. Při správných opatřeních může obsluha síly zpětného vrhu zvládnout. Od řetězové pily neodcházejte.
• Nenatahujte se príliš daleko a neřežte nad úrovní ramen. Tím zabráníte nechtěnému kontaktu špičky s objektem a budete mít lepší kontrolu nad pilou v neočekávaných situacích.
• Používejte výhradně náhradní lišty a řetězy předepsané výrobcem. Nesprávné náhradní lišty a řetězy mohou způsobit přetržení řetězu nebo zpětný vrh.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

- Dodržujte pokyny výrobce týkající se broušení a údržby řetězu pily. Snížení výšky hloubkoměru může vést ke zvýšení síly zpětného vrhu.

Bezpečnost při používání el. energie

• Doporučuje se používat proudový chránič s vypínacím proudem maximálně 30 mA. Ani s proudovým chráničem nelze zaručit 100% bezpečnost a je nutné vždy dodržovat bezpečné pracovní postupy. Při každém použití zkontrolujte proudový chránič.
• Před použitím zkontrolujte kabel, zda nevykazuje známky poškození nebo opotřebení. Pokud zjistíte, že je kabel vadný, odvezte produkt do autorizovaného servisního střediska a nechte kabel vyměnit.
• Nepoužívejte produkt s poškozenými nebo opotřebenými elektrickými kabely.
• Pokud dojde k přerušení kabelu nebo poškození izolace, okamžitě odpojte stroj od síťového elektrického napájení. Nedotýkejte se elektrického kabelu, dokud nebude přerušeno elektrické napájení. Přerušený nebo poškozený kabel se nepokoušejte opravit. Odvezte produkt do autorizovaného servisního střediska a nechte kabel vyměnit za originální náhradní kabel.
• Dbejte na to, aby byl kabel / prodlužovací kabel vždy za uživatelem. To zajišťuje, že nebude představovat zdroj nebezpečí pro uživatele nebo další osoby. Také kontrolujte, zda nemůže dojít k jeho poškození (teplem, ostrými předměty, ostrými hranami, olejem apod.).
• Umístěte kabel tak, aby se při řezání nezachytil o větve a podobné předměty.
• Vždy vypněte stroj před odpojením zástrčky, konektoru kabelu nebo prodlužovacího kabelu.
• Před navinutím kabelu za účelem uskladnění vypněte stroj, odpojte zástrčku ze sítě a zkontrolujte, zda kabel nevykazuje známky poškození nebo opotřebení. Poškozený kabel se nepokoušejte opravit. Odvezte produkt do autorizovaného servisního střediska a nechte kabel vyměnit.
• Pokud chcete nechat produkt bez dozoru, odpojte zástrčku ze zásuvky.
• Vždy navíjejte kabel pečlivě, aby se netvořily uzle.
• Používejte pouze střídavé síťové napětí o hodnotě uvedené na typovém štítku produktu.
• Retězová pila má dvojí izolaci dle EN60745-1 a 2-13.
• Zkontrolujte, zda je prodlužovací kabel v dobrém stavu. Před použitím zkontrolujte prodlužovací kabel a v případě potřeby jej vyměňte. Nepoužívejte poškozený kabel. Izolace kabelu musí být neporušená, bez prasklin a známek poškození. Konektory zástrčky nesmí být poškozené. Poškozený prodlužovací kabel zvyšuje nebezpečí úrazu elektrickým proudem.
• Obvod (zásuvka) by měl být vybaven proudovým chráničem. Jako toto bezpečnostní opatření lze použít zásuvky vybavené vestavěným proudovým chráničem. Kontrolujte pravidelně kabel řetězové pily a v případě poškození jej nechte opravit v autorizovaném servisu.

Kabely

• Prodlužovací kabely jsou k dostání v místním schváleném servisním středisku.
• Používejte pouze schválené prodlužovací kabely.
• Prodlužovací kabely a šňůry je možné používat pouze v případě, že jsou určeny k venkovnímu použití a mají označení 66 dle normy H07 RN–F nebo IEC 60245.

Před zahájením práce s novou motorovou pilou

• Pečlivě si přečtěte tento návod k použití.
• Naplňte olejem na mazání řetězu. Přečtěte si pokyny v odstavci Naplnění olejem na mazání řetězu.
• Nepoužívejte motorovou pilu, dokud na řetěz neproniklo dostatečné množství oleje. Viz pokyny v části Mazání řezného mechanismu.
• Zkontrolujte, zda řezný mechanismus je správně upevněn a seřízen. Viz pokyny v části Montáž
• Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Proto vždy používejte schválenou ochranu sluchu.
• Tato pila je určena k použití v rozsahu teplot -20 °C (-4 °F) až +40 °C (104 °F).

VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VÝSTRAHA! Motorová pila je nebezpečný nástroj, pokud je používána neopatrně či nesprávně, v takovém případě může způsobit vážná nebo i smrtelná zranění. Je velmi důležité, abyste si prostudovali tento návod k použití a abyste porozuměli jeho obsahu.

VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

VÝSTRAHA! Dlouhodobé vdechování olejové mlhy z řetězu a prachu z pilin může mít nepříznivý vliv na zdraví.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Upozornění

UPOZORNĚNÍ!

Tato řetězová pila pro profesionální práce je určena pro prořezávání a vyvětvování korun stromů.

Používejte pouze takové kombinace lišty a pilového řetězu, které doporučujeme v kapitole Technické údaje.

Nikdy stroj nepoužívejte, když jste unaveni, po požití alkoholu nebo když užíváte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

Nikdy neupravujte stroj tak, že byste změnili trvale jeho původní konstrukci, a nepoužívejte jej ani v případě, kdy se vám bude zdát, že ji upravil někdo jiný.

Nikdy nepoužívejte vadný stroj, baterii nebo nabíječku baterií. Pravidelně provádějte kontroly a údržbu podle servisních pokynů popsaných v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Přečtěte si pokyny v části Údržba.

Nikdy nepoužívejte žádné příslušenství, které není doporučeno výrobcem v této příručce. Viz pokyny v části Řezný mechanismus a Technické údaje.

VAROVÁNÍ! Vždy používejte ochranné brýle nebo ochranný štít na obličej, abyste snížili nebezpečí zranění vymrštěnými předměty. Motorová řetězová pila je schopna vymrštit různé předměty, jako např. dřevěné štěpky, malé kousky dřeva atd., velkou silou. To může způsobit vážné zranění, především očí.

VÝSTRAHA! Vadné řezací zařízení nebo špatná kombinace lišty a pilového řetězu zvyšují nebezpečí zpětného odrazu! Používejte pouze takové kombinace lišty a pilového řetězu, které doporučujeme, a dodržujte pokyny pro pilování. Viz pokyny v kapitole Technické údaje.

Vždy používejte zdravý rozum

Není možné zde popsat každou případnou situaci, se kterou byste se mohli při používání řetězové pily setkat. Vždy dávejte pozor a používejte zdravý rozum Vyvarujte se veškerých situací, kdy se domníváte, že práce s pilou je nad vaše schopnosti. (2) Pokud si ani po přečtení tohoto návodu nebudete jisti, jak pilu správně používat, kontaktujte před dalším postupem odborníka. Budete-li mít nějaké dotazy ohledně používání této motorové řetězové pily, kontaktujte vašeho prodejce nebo nás. Velmi rádi vám poskytneme naše služby a pomoc a také vám poradíme, jak vaši motorovou pilu používat efektivně a bezpečně. Pokud je to možné, absolvujte školicí kurz používání motorové řetězové pily. Váš prodejce, lesnická škola nebo knihovna ve vaší obci vám mohou poskytnout informace o tom, jaké školicí materiály a kurzy jsou k dispozici.

Konstrukce a technologie jsou neustále vylepšovány, aby se zvýšila vaše bezpečnost a efektivita stroje. Navštěvujte pravidelně vašeho prodejce, abyste byli informováni, zda nemůžete využít nějakých nových vlastností nebo funkcí, které byly mezitím zavedeny.

Osobní ochranné pomůcky

VÝSTRAHA! K většině nehod při použití řetězové pily dochází tehdy, když se obsluha dostane do kontaktu s řetězem. Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale sníží míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.

Vždy používejte:

• Schválenou ochrannou přilbu
- Ochrana sluchu
- Ochranné brýle či štít
- Rukavice s ochranou proti proříznutí
• Kalhoty s ochranou proti říznutí
- Použijte vhodnou ochranu pro paži.
- Holiny s ochranou proti proříznutí, ocelovou špičkou a nesmekavou podrážkou
- Vždy mějte po ruce soupravu pro poskytování první pomoci.
- Hasicí přístroj a lopata

Obecně by měl být oděv přiléhavý, aniž by omezoval volnost pohybu.

UPOZORNĚNÍ! Jiskry mohou vylétávat od lišty a řetězu nebo z jiného zdroje. Vždy mějte po ruce hasicí vybavení pro případ, že byste je potřebovali. Můžete tím pomoci zabránit lesnímu požáru.

VÝSTRAHA! Při kácení stromů je nutné používat speciální řezací a pracovní techniky, které je nezbytné dodržovat, aby se snížilo riziko úrazu.

Bezpečnostní vybavení stroje

V této části jsou vysvětleny bezpečnostní prvky stroje a jejich funkce. Informace o prohlídkách a údržbě najdete v kapitole Kontrola, údržba a servis bezpečnostního vybavení motorové pily. Umístění těchto komponentů na stroji naleznete v pokynech v kapitole "Co je co?".

Životnost stroje se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy

neprovádějí odborně. Pokud potřebujete další informace, obratte se na nejbližší servisní dílnu.

VÝSTRAHA! Nikdy stroj nepoužívejte s vadnými bezpečnostními součástmi. Bezpečnostní zařízení je nutno kontrolovat a udržovat. Viz pokyny v kapitole Kontrola, údržba a servis bezpečnostního vybavení motorové pily. Pokud váš stroj nevyhoví všem kontrolám, odneste jej do servisní dílny k opravě.

Brzda řetězu a chránič levé ruky

Vaše motorová řetězová pila je vybavena brzdou řetězu, která je určena k zastavení řetězu v případě, že dojde ke zpětnému odrazu. Tato brzda snižuje nebezpečí nehod, ale pouze vy jim můžete zabránit. (3)

Při práci dbejte nejvyšší opatnosti, zvláště zabezpečte, aby se řezný mechanismu v případě zpětného rázu nikdy nemohl dotknout žádného předmětu. (4)

• Brzdu řetězu lze aktivovat ručně (levou rukou).
• Brzda se aktivuje, když je přední chránič ruky zatlačen směrem dopředu.
• Tento pohyb aktivuje pružinový mechanizmus, který zastaví hnací kolečko.

- Spouštění brzdy řetězu není jediný účel, pro který je chránič ruky konstruován. Další jeho důležitou bezpečnostní funkci je snížení nebezpečí zasažení levé ruky řetězem, kdyby uživateli vyklouzla z ruky přední rukojeť.

- Uvolnění brzdy řetězu se provádí zatažením chrániče ruky zpět až k přední rukojeti.

- Při startování je nutné, aby brzda řetězu byla zapojena.

- Při startování a při přesunu na krátké vzdálenosti používejte řetězovou brzdu jako "parkovací brzdu", abyste předešli nehodám, pokud existuje nebezpečí, že by řetěz mohl náhodně zasáhnout někoho nebo něco v blízkosti vás. (5)

- Zpětný ráz může být zcela nečekaný a velmi prudký. Většina zpětných rázů je však slabších a neuvede vždy brzdu řetězu v činnost. Pokud k takovému zpětnému rázu dojde, musí uživatel držet motorovou pilu tak pevně, aby mu nevyklouzla.

- Způsob ruční aktivace brzdy řetězu závisí na síle zpětného vrhu a poloze řetězové pily ve vztahu k předmětu, který narazí do zóny zpětného vrhu na vodicí liště.

- Jestliže není zpětný ráz tak prudký nebo pokud je oblast zpětného rázu lišty blíže k uživateli, bude brzda řetězu uvedena v činnost ručně pohybem levé ruky uživatele. (6)

- Při kácení stromu je levá ruka v takové poloze, že není možné aktivovat brzdu řetězu ručně. Při tomto druhu uchopení, kdy levá ruka je umístěna tak, že nemůže ovlivnit pohyb předního krytu ruky, může být brzda řetězu aktivována pouze setrvačností. (7)

Bude moje ruka aktivovat brzdu řetězu vždy v případě zpětného odrazu?

Ne. K posunutí ochranného prvku zpětného odrazu dopředu je zapotřebí určité síly. Pokud se vaše ruka ochranného prvku zpětného odrazu pouze lehce dotkne nebo po něm pouze sklouzne, může se stát, že síla nebude dostatečně velká, aby uvolnila brzdu řetězu. Při práci byste také měli pevně držet držadlo vaší motorové řetězové pily. Pokud tak činíte a dojde k zpětnému odrazu, možná ani neuvolníte ruku z přední rukojeti a nebudete aktivovat brzdu řetězu, nebo se možná brzda řetězu bude aktivovat až poté, co už pila udělá docela velký skok. V takových situacích se může stát, že brzda řetězu nezvládne řetěz zastavit dříve, než vás řetěz zasáhne.

V některých pracovních polohách se může stát, že vaše ruka nemůže dosáhnout na ochranný prvek zpětného odrazu, aby aktivovala brzdu řetězu; například když je pila držena v poloze pro kácení.

Spustí se aktivace brzdy řetězu setrvačností vždy, když dojde ke zpětnému odrazu?

Ne. Za prvé musí vaše brzda fungovat. Za druhé musí být zpětný odraz dostatečně silný, aby aktivoval brzdu řetězu. Pokud by brzda řetězu byla přilíš citlivá, byla by aktivována neustále, což by lo nepříjemné.

Ochrání mě brzda řetězu v případě zpětného odrazu vždy před zraněním?

Ne. Za prvé a především musí vaše brzda fungovat, aby vám zajistila zamýšlenou ochranu. Za druhé musí být aktivována podle výše uvedeného popisu, aby v případě zpětného odrazu zastavila pilový řetěz. A za třetí, brzda řetězu může být aktivována, ale když je lišta příliš blízko vás, může se stát, že brzda nestihne zpomalit a zastavit řetěz dříve, než vás motorová pila zasáhne.

Pouze vy a správná pracovní technika mohou eliminovat zpětný odraz a jeho nebezpečí.

Pojistka spouštěče

Pojistka spouštěče je určena k tomu, aby zamezila nechtěné aktivaci spouštěče. Když stisknete pojistku spouštěče (A) (tzn. když uchopíte rukojeť), spouštěč se uvolní (B). Při uvolnění rukojeti se spouštěč a pojistka spouštěče vrátí zpět do svých původních poloh. (8)

Zachycovač řetězu

Účelem zachycovače řetězu je zachytit řetěz v případě, že se přetrhne nebo sesmekne z lišty. To by se nemělo stát, pokud je řetěz správně napnut (viz pokyny v části Montáž) a jestliže uživatel rádně provádí kontrolu a údržbu lišty a řetězu (viz text v části Obecné pracovní pokyny). (9)

Chránič pravé ruky

Kromě ochrany ruky v případě přetržení řetězu nebo jeho sesmeknutí z lišty zabezpečuje chránič pravé ruky, že větve nebudou překážet bezpečnému uchopení zadní rukojeti. (10)

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Vibrace

Při řezání tvrdého dřeva (většina listnatých stromů) vznikají silnější vibrate než při řezání měkkého dřeva (většina jehličnatých dřevin). Řezání s tupým či špatným řetězem (nevchodný typ či nesprávně nabroušený) zvýší úroveň vibrací.

VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VÝSTRAHA! Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, spojte se se svým lékařem. Mezi tyto příznaky patří ztrnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí. Tyto příznaky se mohou zhoršit při nízkých teplotách.

Řezný mechanismus

Tato část popisuje způsob volby řezného mechanismu a jeho údržby s těmito cíli:

• Snížit nebezpečí zpětného rázu.
• Redukujte nebezpečí přetržení nebo vyskočení řetězu pily.
• Dosáhněte optimálního řezacího výkonu.
• Prodloužit životnost řezného mechanismu.
  • Zabraňte zvyšování úrovně vibrací.

Obecná pravidla

- Používejte pouze řezný mechanismus doporučený výrobcem! Viz pokyny v kapitole Technické údaje.

- Udržujte řezací zuby řetězu řádně nabroušené! Postupujte podle našich pokynů a používejte doporučené vodítko pilníku. Poškozený nebo špatně nabroušený řetěz zvyšuje nebezpečí nehody.

- Udržujte správnou vůli omezovacích zubů! Dodržujte naše pokyny a používejte doporučenou měrku omezovacích zubů. Příliš velká vůle zvyšuje nebezpečí zpětného odrazu. (18)

- Udržujte správné napnutí řetězu! V případě, že je řetěz povolený, je pravděpodobnější jeho sesmeknutí, kromě toho to vede ke zvýšenému opotřebení lišty, řetězu a hnacího řetězového kolečka. (23)

- Udržujte řezný mechanismu řádně namazaný a v dobrém stavu! U špatně namazaného řetězu je pravděpodobnější jeho přetržení a kromě toho to vede ke

zvýšenému opotřebení lišty, řetězu a hnacího řetězového kolečka.

Řezací zařízení určené pro minimalizaci zpětného odrazu

VÝSTRAHA! Vadné řezací zařízení nebo špatná kombinace lišty a pilového řetězu zvyšují nebezpečí zpětného odrazu! Používejte pouze takové kombinace lišty a pilového řetězu, které doporučujeme, a dodržujte pokyny pro pilování. Viz pokyny v kapitole Technické údaje.

Jediný způsob, jak zcela zabránit zpětnému rázu, je zabezpečit, aby se oblast zpětného rázu lišty nikdy ničeho nedotkla.

Účinky zpětného rázu můžete snížit použitím řezného mechanismu se zabudovanou redukcí zpětného rázu a používáním nabroušeného a dobře udržovaného řetězu.

Lišta

Čím je poloměr hrotu menší, tím je menší i nebezpečí zpětného odrazu.

Řetěz

Řetěz se skládá z určitého počtu článků, které se dodávají ve standardní verzi i ve verzi se sníženým rizikem zpětného rázu.

UPOZORNĚNÍ! Žádný pilový řetěz nesnižuje nebezpečí zpětného odrazu.

VÝSTRAHA! Jakýkoliv kontakt s rotujícím pilovým řetězem může způsobit velmi vážná zranění.

Některé výrazy, které popisují lištu a řetěz

Aby byla udržena bezpečnostní funkce řetězového zařízení, musíte vyměňovat opotřebené a poškozené kombinace lišty a řetězu za lištu a řetěz doporučený společností Husqvarna. Informace o doporučených kombinacích lišty a řetězu naleznete v části Technické údaje.

Lišta

• Délka (palce/cm) (12)
- Počet zubů na řetězovém kolečku špičky lišty (T). (11)
- Rozteč řetězu (=pitch) (v palcích). Vzdálenost mezi unášecími články řetězu musí odpovídat vzdálenostem mezi zuby na řetězovém kolečku špičky lišty i na hnacím řetězovém kolečku. (13)
- Počet unášecích článků (ks). Počet unášecích článků je určen délkou lišty, roztečí řetězu a počtem zubů řetězového kolečka špičky lišty. (15)
- Šířka drážky lišty (palce/mm). Šířka drážky lišty musí odpovídat tlouštce unášecích článků řetězu.
- Otvor pro mazání řetězu a otvor pro napínač řetězu. Lišta musí odpovídat konstrukci řetězové pily. (14)

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Řetěz

• Rozteč řetězu (=pitch) (v palcích) (13)
• Tlouštka unášecího článku (mm/palce) (16)
  • Počet unášecích článků (ks). (15)

Ostření řetězu a nastavování vůle omezovacích zubů

VÝSTRAHA! Při práci s řetězem vždy používejte ochranné rukavice.

Obecné informace o broušení řezacích zubů

• Nikdy nepoužívejte tupý řetěz. Když je řetěz tupý, musíte vyvinout mnohem větší sílu, abyste protlačili lištu skrz dřevo a braní třísky bude velmi malé. Velmi tupý pilový řetěz nebere třísky vůbec. Jediným výsledkem bude dřevěný prach.
• Ostrý řetěz si dobře prořízne cestu dřevem a produkuje dlouhé silné třísky. (17)

Řezná část řetězu se nazývá řezací článek a skládá se z řezacího zubu (A) a břitu omezovacího zubu (B). Hloubka řezu je určena rozdílem výšek těchto dvou součástí. (18)

Při broušení řezacího zubu musíte mít na paměti čtyři důležité faktory.

1 Úhel broušení (19)
2 Úhel břitu (20)
3 Poloha pilníku (21)
4 Průměr pilníku (22)

Bez správného vybavení je velice těžké řetěz správně nabrousit. Doporučujeme vám, abyste používali naše vodítko pilníku. To vám pomůže u vašeho řetězu dosáhnout snížení zpětného odrazu a maximální řezací výkon.

Informace o ostření řetězu naleznete v části Technické údaje.

VÝSTRAHA! Odchýlení od pokynů k ostření výrazně zvyšuje nebezpečí zpětného odrazu.

Broušení řezacích zubů

K broušení řezacích zubů budete potřebovat kruhový pilník a vodítko pilníku. Informace o velikostech pilníku a vodítka, které jsou doporučeny pro váš pilový řetěz, naleznete v části Technické údaje.

• Zkontrolujte, zda je řetěz správně napnutý. Uvolněný řetěz se uhýbá do stran, což znesnadňuje jeho správné nabroušení. (23)
• Řezací zuby vždy bruste zevnitř směrem ven a při zpětném tahu snižte tlak na pilník. Všechny zuby nabruste nejprve na jedné straně, potom otočte pilu a nabruste zuby na druhé straně. (19)
• Nabruste všechny zuby na stejnou délku. Když je délka řezacích zubů menší než 4 mm (5/32 palce), řetěz je opotřebovaný a je nutno jej vyměnit.

Obecné informace o nastavování vůle omezovacích zubů

Při ostření řezacích zubů se zmenší nastavení výšky omezovacích zubů. Aby bylo možné zachovat optimální řezný výkon, je nutné pilováním snížit výšku omezovacích zubů a dosáhnout doporučeného nastavení výšky omezovacích zubů. Informace o vůli omezovacích zubů pro váš konkrétní řetěz naleznete v části Technické údaje. (24)

VÝSTRAHA! Nebezpečí zpětného odrazu se zvyšuje, jestliže je vůle omezovacích zubů příliš velká!

Seřízení vůle omezovacích zubů

• Pred serízením vůle omezovacích zubů je nutno nově naostřit řezací zuby. Doporučujeme, abyste vůli omezovacích zubů serízovali při každém třetím ostření řetězu. UPOZORNĚNÍ! Toto doporučení předpokládá, že délka řezacích zubů není nadměrně zmenšena.
• K serízení vůle omezovacích zubů budete potřebovat plochý pilník a měrku omezovacích zubů. Doporučujeme, abyste pro vůli omezovacích zubů používali naše vodítko pilníku, abyste získali správnou hodnotu vůle omezovacích zubů a správný úhel břitu omezovacích zubů.
• Nasadte vodítko pilníku na řetěz pily. Informace o používání vodítka pilníku naleznete na obalu. Pomocí plochého pilníku odpilujte nadměrně přesahující část břitu omezovacích zubů. Vůle omezovacích zubů je správná, když při protahování pilníku přes vodítko nebudete cítit žádný odpor. (25)

Napínání řetězu

VÝSTRAHA! Uvolněný řetěz se může sesmeknout a způsobit vážné nebo dokonce smrtelné zranění.

VÝSTRAHA! Před prováděním montáže, kontroly nebo údržby vždy odpojte produkt od zdroje napájení.

Čím déle se řetěz používá, tím více se zvětšuje jeho délka. Proto je důležité pravidelně řetěz napínat a vymezovat vůli.

Napnutí řetězu kontrolujte při každém doplňování oleje na mazání řetězu. POZNÁMKA! Během doby záběhu nového řetězu by se mělo jeho napnutí kontrolovat častěji.

Napněte řetěz co možná nejvíce, ale tak, aby bylo ještě možno jej rukou volně posouvat po liště. (26)

• Povolte knoflík tak, že ho vyklopíte ven až zacvakne.
• Otočte knoflíkem proti směru chodu hodinových ručiček a uvolněte kryt hnacího kolečka.
• Upravte napnutí řetězu tak, že budete otáčet kolečkem napínače řetězu dolů (+) pro utažení a nahoru (−) pro povolení. (A-B)
• Utáhněte spojku lišty otočením knoflíku ve směru hodinových ručiček.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

- Pro zajištění napnutí zastrčte knoflík zpět.

Mazání řezného mechanismu

VÝSTRAHA! Špatné mazání řezného mechanismu může způsobit přetržení řetězu, což by mohlo vést k vážným nebo dokonce smrtelným zraněním.

Olej na mazání řetězu

Olej na mazání řetězu musí mít dobrou přilnavost k řetězu a musí si uchovávat viskozitu bez ohledu na to, zda je horké léto či chladná zima.

Nikdy nepoužívejte vyjetý olej! Je to nebezpečné pro vás, pro stroj i pro životní prostředí.

Plnění oleje na mazání řetězů

• Všechny námi vyráběné motorové pily jsou vybaveny systémem automatického mazání řetězu. U některých modelů je rovněž nastavitelný průtok oleje. (27)
• Plná nádržka stačí na 15 minut nepřerušovaného použití.
• Nikdy nepoužívejte vyjetý olej. To by mělo za následek poškození olejového čerpadla, lišty a řetězu.
• Je důležité používat olej správné třídy (s vhodným rozsahem viskozity), který odpovídá teplotě vzduchu.
• Za teplot pod 0 °C (32 °F) se u některých olejů zvyšuje nadměrně viskozita (tuhnou). To může přetěžovat olejové čerpadlo a vést k poškození jeho některých součástí.
• Při výběru oleje na mazání řetězů se obratíte na nejbližší servisní opravnu.

Kontrola mazání řetězu

Nasměrujte špičku vodicí lišty asi 20 cm od světle zbarveného povrchu. Po 1 minutě běhu motoru na plný plyn by na světle zbarveném povrchu měla být zřetelná tenká olejová stopa. (28)

Pokud mazání řetězu nefunguje:

• Zkontrolujte, zda není ucpaný mazací kanálek lišty. V případě potřeby jej vyčistěte. (29)
• Zkontrolujte, zda je drážka řezné lišty čistá. V případě potřeby ji vyčistěte. (30)
• Zkontrolujte, zda se řetěžové kolečko špičky lišty volně otáčí a zda není mazací otvor v řetěžovém kolečku ucpaný. V případě potřeby kolečko namažte a otvor vyčistěte. (31)

V případě, že ani po provedení výše uvedených kontrol a příslušných opatření systém mazání řetězu stále nefunguje, je nutno vyhledat servisní opravnu.

Hnací kolečko řetězu

Hnací systém je vybaven hnacím kolečkem. (32)

Pravidelně kontrolujte úroveň opotřebení hnacího řetězového kolečka. Vyměňte jej, pokud je nadměrně opotřebené.

Kontrola opotřebení řezného mechanismu

Denně provádějte kontrolu řetězu, přičemž se zaměřte na:

• Viditelné praskliny nýtů a článků.
  • Zda není řetěz zatuhlý.
• Zda nejsou nýty a články silně opotřebené.
  Vyměňte pilový řetěz, pokud vykazuje některý z výše uvedených bodů.

Výrobce doporučuje porovnávat stávající řetěz s novým řetězem a tak zjistit, jak je stávající řetěz opotřebený.

Pokud je délka řezacích zubů menší než 4 mm, řetěz je nutno vyměnit.

Lišta

Pravidelně kontrolujte:

• Zda se na hranách řezné lišty netvoří otrěpy. V případě potřeby tyto otrěpy obruste pilníkem. (33)
• Zda není drážka lišty silně opotřebená. V případě potřeby lištu vyměňte.
• Zda není špička lišty nerovnoměrně či silně opotřebená. Pokud se na spodní straně špičky lišty vytvářejí prohlubně, znamená to, že je řetěz příliš volný. (34)
• Jestliže chcete prodloužit životnost lišty, měli byste ji denně obracet. (35)

VÝSTRAHA! K většině nehod při použití řetězové pily dochází tehdy, když se obsluha dostane do kontaktu s řetězem.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

Nepouštějte se do žádné práce, na niž nejste podle svého mínění náležitě zacvičeni. Prostudujte si pokyny v částech Osobní ochranné pomůcky, Jak zabránit zpětnému rázu, Řezný mechanismus a Obecné bezpečnostní pokyny.

Vyvarujte se situací, kde hrozí nebezpečí zpětného rázu. Viz pokyny v části Bezpečnostní vybavení zařízení.

Používejte doporučené ochranné pomůcky a pravidelně kontrolujte jejich stav. Prostudujte si pokyny v částech Technické údaje a Obecná bezpečnostní opatření.

Zkontrolujte, zda všechny bezpečnostní funkce řetězové pily fungují. Prostudujte si pokyny v částech Obecné pracovní pokyny a Obecná bezpečnostní opatření.

Nikdy pilu při práci nedržte pouze jednou rukou. Motorovou řetězovou pilu není možné bezpečně ovládat, je-li držena pouze jednou rukou. Vždy držte motorovou pilu pevně oběma rukama za rukojeti.

Montáž rezné lišty a retězu

VÝSTRAHA! Při práci s řetězem vždy používejte ochranné rukavice.

• Zkontrolujte, zda je brzda řetězu v neaktivované poloze přesunutím chrániče levé ruky k přední rukojeti. (36)
• Odstraňte knoflík a vyjměte kryt spojky (brzdu řetězu). Sejměte dopravní kroužek.
• Lištu nasadte na šroub lišty. Lištu ustavte do její nejzadnější polohy. Řetěz nasadte na hnací řetězové kolečko a do drážky na liště. Začinejte v horní části lišty.
• Zkontrolujte, zda břity řezacích článků směřují na horní hraně lišty dopředu.
  Namontujte kryt spojky a nezapomeňte vložit kolík pro napínání řetězu do otvoru v liště. Zkontrolujte, zda unášecí články řetězu správně zapadají do vybrání hnacího řetězového kolečka a zda je řetěz správně usazen v drážce lišty.
• Napněte řetěz otočením kola směrem dolů (+). Řetěz by měl být napnutý tak, aby nebyl prověšený pod spodní částí lišty.
• Řetěz je správně napnutý tehdy, když není prověšený pod spodní částí lišty. ale přesto jím lze lehce otočit rukou. Přidržte hrot lišty a otočením knoflíku ve směru hodinových ručiček upevněte spojku lišty.
• Během doby záběhu po nasazení nového řetězu je zapotřebí často kontrolovat jeho napětí. Kontrolujte napětí řetězu pravidelně. Správně napnutý řetěz zaručuje dobrý řezný výkon a dlouhou životnost. (37)

Startování a vypínání

VÝSTRAHA! Před startováním nezapomínejte na následující:

Nikdy nestartujte motorovou pilu aniž by byla lišta, řetěz a všechny kryty správně namontovány. Jinak se může hnací kolečko uvolnit a zavinit úraz.

Ujistěte se, že stojíte bezpečně a že se řetěz nemůže ničeho dotknout.

Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

• Pred vložením baterie do stroje vždy zkontrolujte, zda spouštěč správně spíná a vrací se při uvolnění do polohy OFF. Aby nedošlo k nechtěnému zatažení za spouštěč, je spouštěč vybaven pojistkou. (38)
• Nikdy nestartujte motorovou pilu aniž by byla lišta, řetěz a všechny kryty správně namontovány. (39) Viz pokyny v části Montáž
• Sledujte své okolí a přesvědčte se, že nehrozí žádné nebezpečí, že by mohly nějaké osoby nebo zvířata přijít do styku s řezným mechanismem. (40)
• Vždy držte motorovou pilu oběma rukama. Pravou ruku mějte na zadní rukojeti a levou ruku na přední rukojeti. Toto uchycení musí používat všichni uživatelé - praváci i leváci. Rukojeť držte pevně tak, že palce a ostatní prsty obtočíte okolo rukojeti motorové řetězové pily. (41)

Startování

• Přední rukojeť uchopte levou rukou.
  • Uchopte zadní držadlo pravou rukou.
• Dlaní stiskněte a podržte tlačítko blokování spouště a ukazováčkem zmáčkněte tlačítko spouště. (38)

Vypínání

- Pilu vypnete uvolněním tlačítka spouště. Pokud se pila nevypne, aktivujte brzdu řetězu a odpojte napájecí kabel.

Před každým použitím:

(42)

1 Zkontrolujte, zda brzda řetězu řádně funguje a není poškozená.
2 Zkontrolujte, zda zadní kryt pravé ruky není poškozen.
3 Zkontrolujte, zda pojistka spouštěče řádně funguje a není poškozená.
4 Zkontrolunjte, zda není některá z rukojetí znečištěna olejem.
5 Zkontrolujte, zda jsou všechny díly na motorové pile dotaženy a nejsou poškozeny nebo chybí.
6 Zkontrolujte, zda je lapač řetězu na svém místě a není poškozen.
7 Zkontrolujte napnutí řetězu
8 Zkontrolujte, zda se řetěz pily zastaví, když uvolníte páčku spínače.

Obecné pracovní pokyny

UPOZORNĚNÍ!

Tato část popisuje základní bezpečnostní pravidla při použití motorové pily. Tyto informace nikdy nemohou nahradit profesionální zručnost a zkušenost. V případě, že se dostanete do situace, kdy se necítíte bezpečně, ukončete práci a požádejte o radu odborníka. Můžete se obrátit na prodejce motorových pil, servisní opravnu nebo na zkušeného uživatele motorových pil. Nepouštějte se do žádné práce, na kterou se cítíte nedostatečně kvalifikování!

Před zahájením práce s motorovou pilou je nutné pochopit princip a účinky zpětného rázu a to, jak mu předcházet. Viz pokyny v části Jak zabránit zpětnému rázu.

Před zahájením práce s motorovou pilou musíte pochopit rozdíl mezi řezáním horní a spodní stranou lišty. Viz pokyny v kapitolách Jak zabránit zpětnému odrazu pily a Bezpečnostní zařízení stroje.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

Základní bezpečnostní pravidla

1 Sledujte své okolí:

• Abyste zabezpečili, že žádní lidé, zvířata ani nic jiného nemůže ovlivnit vaši kontrolu nad strojem.
• Abyste se ujistili, že cokoli z výše uvedeného je mimo dosah pily a že nikdo nemůže být zraněn padajícím stromem.
• Pokud používáte ochranu sluchu, dávejte při použití pily pozor na osoby, které se k vám mohou přibližit.

VAROVÁNÍ! Dodržujte výše uvedené pokyny, ale nepoužívejte motorovou pilu v takových situacích, kde byste se nemohli dovolat pomoci v případě nehody.

2 Nepoužívejte motorový foukač za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za špatného počasí je únavná a často

s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu, úder blesku, nepředvídatelný směr pádu poraženého stromu apod.
3 Při práci v horkých podmínkách dávejte pozor na dehydrataci a pijte dostatečné množství tekutin.
4 Zvláštní opatrnosti dbejte při odstraňování malých větví, vyvarujte se řezání křoví (tj. řezání mnoha malých větviček najednou). Malé větvičky se mohou zachytit do řetězu, který je potom může vymrštit proti uživateli a způsobit mu vážné zranění.
5 Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.
6 Počinejte si obzvlástě opatrně při řezání napnutých kmenů. Napnutý kmen může nečekaně odpružit a navrátit se do své přirozené polohy, jak před tak i po řezání. Nesprávná poloha vás nebo řezu může vést k tomu, že strom udeři vás nebo stroj a vy ztratíte kontrolu. Obě okolnosti mohou způsobit vážnou nehodu. (43)
7 Před prěnášením řetězové pily ji vypněte a zajistěte řetěz pomocí brzdy řetězu. Pilu vždy prěnášejte tak, aby lišta a řetěz směřovaly dozadu. Pokud pilu prepravujete či prěnášite na delší vzdálenost, nasadte na lištu ochranný kryt.
8 Když položíte motorovou řetězovou pilu na zem, zablokujte pilový řetěz pomocí brzdy řetězu a zajistěte, abyste na stroj neustále viděli. Když od vaší motorové pily odejdete na jakkoliv dlouhou dobu, vypněte motor.

VÝSTRAHA! Někdy se mohou v hnacím ústrojí zaseknout piliny a způsobit zablokování řetězu pily. Před provedením čištění vždy deaktivujte stroj a vytáhněte kabel ze zástrčky.

Obecná pravidla

1 Když pochopíte, co zpětný ráz je a jak k němu dochází, můžete omezit nebo vyloučit moment překvapení. Tím, že se budete na jeho možnost připraveni, snížíte jeho riziko. Zpětný ráz je obvykle poměrně slabý, ale někdy může být velmi nečekaný a velmi prudký.
2 Je zapotřebí pilu vždy držet pevně pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Správné uchopení je takové, že palce a prsty obemknou rukojeti. Takto by měl uchopit rukojeti každý uživatel, at je pravák nebo levák. Toto držení minimalizuje účinek zpětného rázu a pomáhá udržet motorovou pilu pod kontrolou. Rukojeti nepouštějte! (44)
3 Většina úrazů vyplývajících ze zpětného rázu vzniká při odvětvování. Uživatel musí stát pevně oběma nohama na pevném podkladu a musí zabezpečit, aby se v jeho bezprostředním okolí nenacházelo nic, co by mohlo způsobit klopýtnutí či ztrátu rovnováhy.

Ke zpětnému rázu velmi často dochází tehdy, když v okamžiku momentálního nesoustředění uživatele oblast zpětného rázu lišty zavadí o větev, blízký kmen nebo jiný předmět.

Mějte neustále přehled o řezaném předmětu. Pokud jsou předměty, které chcete řezat, malé a lehké, mohou se zaklínit do řetězu pily a být vymrštěny směrem k vám. I když to pro vás nemusí být nebezpečné, mohlo by vás to překvapit a mohli byste ztratit kontrolu nad pilou. Nikdy pilou neřezejte na sobě narovnané klády nebo větve, aniž byste je nejprve od sebe oddělili. Vždy řezejte pouze jednu kládu nebo jeden kus. Odklízejte nařezané kusy pryč, aby byl váš pracovní prostor stále bezpečný. (52)

4 Uživatel by nikdy neměl pracovat s motorovou pilou nad úrovní ramen a řezat pouze špičkou lišty. Pilu při práci nikdy nedržte pouze jednou rukou! (45)
5 K tomu, abyste měli plnou kontrolu nad motorovou pilou, je nutno stát pevně. Nikdy nepracujte ve stoje na žebříku, na stromě nebo tam, kde nemáte pod nohama pevnou půdu. (46)
6 Při řezání vždy využívejte vysokou rychlost, tzn. plný plyn.
7 Dbejte velké opatrnosti při řezání horní stranou lišty, tj. když řežete kmen zespodu. To se označuje jako řezání odbíhajícím řetězem. Řetěz se snaží tlačit pilu dozadu směrem k uživateli. Pokud se řetěz zaklíní, motorová řetězová pila se může vymrštit dozadu směrem k vám. (47)
8 Pokud uživatel neklade této tlačné síle odpor, je nebezpečí, že se pila posune tak daleko dozadu, že ve styku s řezaným kmenem zůstane pouze špička lišty a dojde ke zpětnému rázu. (48)

Řezání spodní stranou lišty, tzn. shora dolů, se označuje jako řezání nabíhajícím řetězem. V tomto případě řetěz přitahuje pilu směrem ke stromu a přední část těla pily se při řezání bezprostředně opírá o kmen. řezání nabíhajícím řetězem poskytuje uživateli lepší kontrolu nad motorovou pilou a polohou oblasti zpětného rázu. (49)

9 Broušení a údržbu řetězu a lišty provádějte vždy podle příslušných pokynů. Při výměně lišty a řetězu používejte výhradně kombinace doporučené výrobcem. Prostudujte si pokyny v části _ezný mechanismus a Technické údaje.

Základní techniky řezání

VÝSTRAHA! Nikdy pilu při práci nedržte pouze jednou rukou. Motorovou řetězovou pilu není možné bezpečně ovládat, je-li držena pouze jednou rukou. Vždy držte motorovou pilu pevně oběma rukama za rukojeti.

Všeobecně

• Při řezání vždy používejte maximálních otáček!
• Po každém řezu uvolněte spouštěč (příliš dlouhý běh motoru na plný výkon bez zatížení, tzn. aniž by pohybu

řetězu při řezání něco kladlo odpor, může mít za následek vážné poškození motoru).

• Řezání seshora = Řezání nabíhajícím řetězem.
• Řezání zespoda = Řezání odbíhajícím řetězem.

Řezání odbíhajícím řetězem zvyšuje riziko zpětného rázu. Viz pokyny v části Jak zabránit zpětnému rázu.

Terminologie

Odvětvování = odřezávání větví z poraženého stromu.

Rozlomení = případ, kdy kmen, který řežete, praskne ještě před dokončením řezu.

Je pět důležitých faktorů, které by měl uživatel provést předtím, než začne řezat:

1 Ujistit se, že nedojde k sevření řezného mechanismu v řezu. (50)
2 Ujistit se, že se řezaný předmět nerozlomí. (50)
3 Ujistit se, že řetěz během řezání či po něm neškrtne o zem nebo nějaký jiný předmět. (51)
4 Zvážit, zda nehrozí nebezpečí zpětného rázu. (4)
5 Zvážit, zda podmínky a okolní terén neovlivňují bezpečnost pohybu či stabilitu.

Dva faktory rozhodují o tom, zda nedojde k sevření řetězu nebo zda se řezaný kmen nerozlomí: první je způsob, kterým je kmen podepřen před a za řezem, druhý je to, zda je či není tento předmět napružen tlakem.

Ve většině případů můžete zabránit těmto nežádaným problémům řezáním ve dvou etapách; seshora a zespoda. Je zapotřebí podepřít kmen tak, aby během řezání nesevřel řetěz ani se nezlomil.

VÝSTRAHA! Jestliže dojde k sevření řetězu v řezu: Vypněte motor! Nepokoušejte se vytáhnout motorovou pilu z řezu. Pokud byste se snažili pilu násilím vytrhnout, mohli byste se o ni zranit, kdyby se náhle uvolnila. Pilu můžete vyprostit tak, že pomocí páky rozevřete

Následující pokyny popisují, jak postupovat v nejobvyklejších situacích, do kterých se při práci s motorovou pilou může uživatel dostat.

Řezání

VÝSTRAHA! Nikdy nezkoušejte klády řezat, když jsou narovnané na sobě nebo když dvě klády leží blízko sebe. Tento způsob práce dramaticky zvyšuje nebezpečí zpětného odrazu, který může mít za následek těžké nebo smrtelné zranění.

Pokud máte hromadu klád, musíte každou kládu, kterou chcete řezat, z této hromady vytáhnout, položit na kozu nebo na opěru a řezat ji samostatně.

PRACOVNÍ POSTUP

Odklid'te nařezané kusy z pracovního prostoru. Pokud byste je ponechali v pracovním prostoru, zvyšuje se nebezpečí, že by z důvodu chyby mohlo dojít ke zpětnému odrazu, a nebezpečí, že ztratíte při práci rovnováhu. (52)

Kmen leží na zemi. Nehrozí příliš velké nebezpečí sevření řetězu a zlomení kmene. Hrozí však nebezpečí, že se řetěz dotkne země při dokončování řezu.

Prořízněte celý kmen seshora. Při dokončování řezu se vyvarujte dotyku řetězu se zemí. Udržujte plné otáčky, ale budťe připraveni na to, co se může stát.

V případě, že je možné kmen obrátit, prořízněte kmen přibližně do 2/3 průměru.

Obratte kmen a dokončete řez z opačné strany. (53)

Kmen je podepřen na jednom konci. Hrozí velké nebezpečí zlomení kmene.

Začněte řezat zespoda (přibližně do 1/3 průměru).

Dokončete řez seshora, tak, aby se oba řezy setkaly. (53)

Kmen je podepřen na obou koncích. Hrozí velké nebezpečí sevření řetězu.

Začněte řezat seshora (přibližně do 1/3 průměru).

Dokončete řez zespoda, tak, aby se oba řezy setkaly. (54)

Postup při kácení stromů

UPOZORNĚNÍ! Porážení stromů vyžaduje velkou zkušenost. Nezkušení uživatelé motorové pily by neměli porážet stromy. Nepouštějte se do žádné práce, při níž si nejste jisti!

Bezpečná vzdálenost

Bezpečná vzdálenost mezi stromem, který se má kácet, a jakoukoli osobou, která pracuje poblíž, je alespoň 2 1/2 délky tohoto stromu. Před kácením i během něj kontrolujte, že v této rizikové zóně není žádná jiná osoba. (55)

Směr kácení

Cílem je porazit strom do takového místa, kde by jeho kmen mohl být co nejsnadněji odvětven a rozřezán. Terén na tomto místě by rovněž měl být takový, aby se zde dalo bezpečně stát a pohybovat.

Jakmile se rozhodnete, kterým směrem chcete strom porazit, musíte posoudit, kterým směrem by tento strom padl přirozeně.

Toto ovlivňuje několik faktorů:

• Náklon stromu
• Zakřivení
- Směr větru
- Uspořádání větví
• Hmotnost eventuálního sněhu
- Překážky v dosahu stromu: například ostatní stromy, elektrické vedení, silnice a budovy.

- Podívejte se, zda na kmeni nenajdete známky poškození a hniloby, které způsobují, že je mnohem pravděpodobnější, že se strom zlomí a začne padat dříve než to budete čekat.

Možná zjistíte, že budete nuceni porazit strom do směru jeho přirozeného pádu, protože je nemožné nebo nebezpečné pokoušet se porazit jej do směru, který si přejete.

Dalším velmi důležitým faktorem, který neovlivňuje směr kácení, ale má vliv na vaši bezpečnost, je stav jeho větví, protože poškozené nebo suché větve by se mohly během kácení odlomit a zranit vás.

Při kácení stromu se snažte předejít tomu, aby se jeho kmen opřel o jiný strom. Vyprošťování uvězněného stromu je velmi nebezpečné a představuje vysoké riziko úrazu. Viz pokyny v části Vyprošťování stromu, který padl špatně.

UPOZORNĚNÍ! Při některých nebezpečných situacích během kácení by měl uživatel bezprostředně po vypnutí motoru pily sejmout chrániče sluchu, aby slyšel všechny zvuky a případné varovné signály.

Čištění kmene a příprava ústupové cesty

Odstraňte z kmenu větve do výšky ramen. Je bezpečnější pracovat shora dolů a mít strom mezi vámi a pilou. (56)

Kolem kořene stromu odstraňte všechen porost a zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kameny, větve, jámy apod.), tak, abyste měli vyklizenou ústupovou cestu pro okamžik, až strom začne padat. Tato ústupová cesta by měla s (57)

1 Oblast rizik
2 Úniková cesta
3 Směr kácení

Kácení

VÝSTRAHA! Pokud jste nebyli speciálně zaškoleni, doporučujeme vám, abyste nekáceli stromy o průměru větším, než je délka lišty vaší pily!

Kácení se provádí třemi řezy. Nejprve provedete směrový zářez, který sestává z horního řezu a spodního řezu, potom kácení dokončíte hlavním řezem Správným umístěním těchto řezů můžete velmi přesně určit směr pádu stromu.

Směrový zářez

Pro směrový řez začněte vrchním zářezem. Zamiřte pomocí značky směru kácení na pile (1) na cíl dále v terénu, kde chcete, aby strom spadl (2). Stůjte na pravé straně stromu za pilou a řezejte s tažným zdvihem.

Jako další provedte spodní řez, a to tak, aby se presně setkal s koncem horního řezu. (58)

Směrový zářez by měl být veden do hloubky 1/4 průměru kmene a úhel mezi horním a spodním řezem by měl být nejméně 45°.

Průsečík obou řezů se označuje jako hrana směrového zářezu. Její linie by měla být dokonale vodorovná a měla by být kolmá (90°) ke zvolenému směru pádu. (59)

Hlavní řez

Hlavní řez se provádí z opačné strany stromu a musí být dokonale vodorovný. Stůjte přitom na levé straně stromu a řežte nabíhajícím řetězem.

Hlavní řez provedte přibližně 3–5 cm (1,5–2 palce) nad spodním směrovým řezem. (60)

Nasad'te zubovou opěrku (pokud je jí pila vybavena) těsně za "dřevorubecký kloub" (viz dále). Rozběhněte motor na plný plyn a zařezávejte řetěz/lištu pomalu do stromu. Kontrolujte, zda se strom nezačne sklánět opačným směrem, než je zamýšlený směr kácení. Jakmile je řez dostatečně hluboký, zarazte do něj klín nebo páčidlo. (61)

Dokončete hlavní řez rovnoběžně s hranou směrového zářezu, ale tak, aby mezi nimi zůstal nedořez o tlouštce alespoň 1/10 průměru kmene. Tento nedořez kmene bývá označován jako dřevorubecký kloub.

Dřevorubecký kloub určuje směr, kterým bude strom padat. (62)

V případě, že by byl dřevorubecký kloub příliš úzký, že byste přeřízli kmen úplně nebo že by směrový zářez a hlavní řez byly špatně umístěny, ztratíte kontrolu nad směrem kácení. (63)

Po dokončení směrového zářezu a hlavního řezu by se strom měl začít kácet samovolně nebo pomocí dřevorubeckého klínu či páčidla. (64)

Doporučujeme, abyste použivali lištu, která bude delší než je průměr stromu, abyste mohli provést hlavní řez a směrové řezy "jedním řezným zdvihem". Informace o tom, jaké délky lišty jsou doporučeny pro váš model motorové řetězové pily, naleznete v části Technické údaje. (65)

I pro kácení stromů o průměru větším než je délka lišty existují určité metody. Tyto metody však představují mnohem větší nebezpečí kontaktu oblasti zpětného rázu lišty se stromem. (4)

Vyproštování stromu, který padl špatně

Vyprošťování "uvězněného stromu"

Vyproštování uvězněného stromu je velmi nebezpečné a představuje vysoké riziko úrazu.

Nikdy nezkoušejte řezat strom, na který spadnul jiný strom.

Nikdy nepracujte v nebezpečné zóně u visícího zachyceného stromu. (66)

Nejbezpečnější metoda je použít naviják.

• Namontovaný na traktoru (67)
• Přenosný (70)

Řezání stromů a větví, které jsou napružené pod tlakem

Příprava: Uvažte, která oblast je napružená tlakem a kde je místo maximálního napětí, (tzn. kde by se kmen zlomil, kdyby byl ohnut ještě více).

Rozhodněte, jaký je nejbezpečnější způsob uvolnění napětí a zda je možné to provést bezpečně. Ve složitých situacích je jedinou bezpečnou metodou odložit pilu a použít naviják.

Obecná rada:

Postavte se na místo, kde by vás neohrozil strom nebo větve při uvolnění napětí. (71)

Provedte jeden nebo více řezů v bodě maximálního napětí nebo v jeho blízkosti. Počet a hloubka provedených zářezů by měly být dostatečné na snížení napětí a zlomení stromu nebo větve v bodě maximálního napětí. (69)

Nikdy se nepokoušejte přeříznout najednou větev nebo strom, který je napružen tlakem!

Když se musíte prořezat skrz stromy (větve), udělejte dva nebo tři řezy o hloubce 3–5 cm ve vzdálenosti 3 cm od sebe. (72)

Pokračujte v řezání, dokud se neuvolní napětí a ohnutí stromu a větví. (73)

Jakmile se napětí uvolní, řezejte strom a větve z druhé strany.

Jak zabránit zpětnému rázu

VÝSTRAHA! Ke zpětnému rázu může dojít velmi nečekaně a prudce; pila, lišta a řetěz se při něm vymrští dozadu směrem k uživateli. Pokud se tak stane v době, když se řetěz pohybuje, může způsobit velmi vážné nebo i smrtelné zranění. Je zásadně důležité, abyste pochopili, co zpětný ráz způsobuje a že mu můžete předejít opatrností a používáním správných pracovních postupů.

Co je to zpětný ráz?

Výraz zpětný ráz se používá pro popis náhlé reakce, která způsobí, že motorová pila a lišta odskočí od předmětu, kterého se dotkl horní čtvrtkruh špičky lišty, známý jako oblast zpětného rázu. (48)

Ke zpětnému rázu vždy dochází v řezné rovině lišty. Nejčastěji je pila s lištou vržena dozadu a vzhůru směrem k uživateli.

Pohyb motorové pily však může mít i jiný směr, v závislosti na způsobu, kterým se s ní pracovalo v okamžiku, kdy se oblast zpětného rázu dotkla příslušného předmětu.

Ke zpětnému rázu dochází pouze tehdy, když se oblast zpětného rázu lišty dotkne nějakého předmětu. (4)

Odvětvování

VÝSTRAHA! Většina nehod se zpětným odrazem se stane při odvětvování. Nepoužívejte zónu zpětného odrazu lišty. Dejte velký pozor, aby hrot vodicí lišty nepříšel do styku s kládou, dalšími větvemi nebo předměty. Dejte velký pozor u větví, které jsou napružené. Mohou se vymrštit směrem k vám a způsobit ztrátu kontroly, což by mohlo mít za následek zranění.

Ujistěte se, zda můžete bezpečně stát a zda nic nebrání vašemu pohybu! Pracujte na levé straně kmene. Maximální kontrolu nad pilou si udržíte jen tehdy, když jí budete co nejbliže. Pokud je to možné, nechte ji spočívat svou vahou na kmeni. (74)

Při přesouvání podél kmene dbejte na to, aby tento kmen byl stále mezi vámi a pilou.

Rozřezávání kmene na polena

Viz pokyny v části Základní techniky řezání.

Všeobecně

Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.

Kontrola a údržba bezpečnostního vybavení motorové pily

VÝSTRAHA! Před prováděním montáže, údržby, čištění nebo kontroly stroje vždy vytáhněte zástrčku řetězové pily ze zásuvky.

Pamatujte si! Všechny servisní práce a opravy na stroji vyžadují speciální školení. To platí zvláště u bezpečnostního zařízení stroje. Pokud váš stroj nevyhoví kterékoliv z níže popsaných kontrol, doporučujeme, aby jej odnesli do servisu.

Brzda řetězu a chránič levé ruky

Kontrola chrániče levé ruky

• Zkontrolujte, zda není chránič levé ruky poškozen a zda se na něm neobjevují viditelné vady, jako např. trhliny. (75)
• Posuňte ochranný kryt levé ruky dopředu a dozadu a zkontrolujte, zda se volně pohybuje a zda je pevně připevněn ke stroji. (76)

Kontrola aktivace brzdy vlivem setrvačnosti

- Položte vypnutou řetězovou pilu na pařez nebo na jiný stabilní povrch. Pustte přední rukojeť a nechte pilu klesat vlastní vahou, aby se otáčela kolern zadní rukojeti směrem k pařezu.

Při dopadu lišty na pařez by se měla brzda uvést v činnost. (77)

Kontrola spouštění brzdy

• Zapněte řetěžovou pilu. Zkontrolujte, že řetěz neškrtné o zem nebo o nějaký jiný objekt. Viz pokyny pod rubrikou Startování a vypínání.
• Pevně motorovou pilu uchopte tak, aby palce a prsty obemknuly obě rukojeti. (44)
• Přidejte plyn, až motorová pila dosáhne plných otáček, a uveďte v činnost brzdu řetězu tlakem levého zápěstí dopředu na chránič ruky. Nepouštějte přední rukojeť. Řetěz by se měl okamžitě zastavit. (78)

Pojistka spouštěče

• Zkontrolujte, zda při uvolnění pojistky spouštěče zapadne spouštěč do polohy, při které je motor ve volnoběžných otáčkách. (79)
• Stiskněte pojistku spouštěče a zkontrolujte, zda se po uvolnění vrátí do své původní polohy. (80)
• Zkontrolujte, zda se spouštěč a pojistka spouštěče volně pohybují, a že řádně fungují vratné pružiny. (81)

- Zapněte pilu a nastavte plný výkon. Uvolněte spouštěč a zkontrolujte, zda se řetěz zastaví a zůstane v klidu.

Zachycovač řetězu

- Zkontrolujte, zda není zachycovač poškozen a zda je pevně upevněn k tělu motorové pily. (82)

Chladicí systém

Zařízení je vybaveno chladicím systémem, který zajišťuje udržení co nejnižší provozní teploty.

Chladicí systém se skládá z následujících součástí:

1 Sání vzduchu (pod tlačítkem spouště).
2 Ventilátor na motoru.
- Chladicí systém je zapotřebí čistit kartáčem jednou za týden, v případě náročných podmínek ještě častěji. Znečištěný nebo ucpaný chladicí systém má za následek přehřívání, což vede k poškození stroje.

Schema technické údržby

Níže je uveden seznam těch úkolů údržby, které je nutno provést na stroji. Většina bodů je popsaná v kapitole Údržba.

Každé použití Často Příležitostně
Očistěte stroj zvenku.	Opilujte všechny eventuální otřepy na hranách lišty.
Zkontrolujte, zda správně fungují komponenty spouštěče. (Pojistka spouštěče a spouštěč.)		Vyprázdněte olejovou nádržku a vyčistěte ji uvnitř.
Vyčistěte brzdu řetězu a zkontrolujte, zda bezpečně pracuje. Ujistěte se, že zachycovač řetězu je nepoškozený, a v případě potřeby ho vyměňte.		Jemně profoukněte výrobek a chladicí otvory baterie stlačeným vzduchem.
Lišta by se měla denně obracet, aby se dosáhlo rovnoměrnějšího opotřebení. Zkontrolujte, zda není ucpaný mazací otvor v liště. Vyčistěte drážku lišty.
Prověřte, zda lišta a řetěz jsou mazány dostatečným množstvím oleje.
Zkontrolujte pilový řetěz, zda na nýtech a článcích nejsou viditelné praskliny, zda pilový řetěz není ztuhlý nebo zda nýty a články nejsou nadměrně opotřebené. V případě potřeby je vyměňte.
Nabruste řetěz a zkontrolujte jeho napnutí a stav. Ověřte, zda není hnací řetězové kolečko nadměrně opotřebené, v případě potřeby ho vyměňte.
Vyčistěte sání vzduchu stroje.
Přesvědčte se, zda jsou matice a šrouby utažené.

TECHNICKÉ ÚDAJE

Technické údaje

	418EL 420EL
Elektromotor
Typ	Sériový motor na střídavý proud	Sériový motor na střídavý proud
Výkon 1800W 2000 W
Rozsah napětí 230–240V 230–240V
Systém mazání
Typ olejového čerpadla Automatika Automatická
Objem nádrže oleje, litrů 0,20 0,20
Hmotnost
Řetězová pila bez vodicí lišty a řetězu s prázdnou nádrží oleje na mazání řetězu, kg	4.7 4.7
Emise hluku (viz poznámka 1)
Hladina akustického výkonu, změřená dB (A) 101,9 101,9
Hladina akustického výkonu, zaručená L_WA dB (A) 103 103
Hladiny hluku (viz poznámka 2)
Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, dB(A) 90	8 90,8
Ekvivalentní hladiny vibrací, a h (viz poznámka 3)
Přední rukojeť, m/s ^2	5,2 5,2
Zadní rukojeť, m/s ^2	3,9 3,9
Nejistota K, m/s ^2	1,5 1,5
Řetěz/lišta
Doporučené délky lišt, palce/cm 14/35	16/40
Použitelná řezná délka, palce/cm	12.5/32	14/35.5
Typ hnací řetězky/počet zubů	Spur/6	Spur/6
Maximální rychlost řetězu, m/s	14.5 14.5

Poznámka 1: Emise hluku do okolí naměřená jako efekt zvuku L _WA dle direktivy ES 2000/14/ES Pří lohy V.
Poznámka 2: Ekvivalentní hladina akustického tlaku, podle normy ISO 22868, se počítá jako časově vážená celková energie pro různé hladiny akustického tlaku za různých pracovních podmínek. Typická statistická odchylka pro ekvivalentní hladinu akustického tlaku je standardní odchylka 2,5 dB (A).
Poznámka 3: Úroveň vibrací podle normy EN 60745–2–13. Uváděná data o úrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 1,5 m/s ^2 . Deklarovaná data o úrovni vibrací pocházejí z měření provedených u motorové pily osazené vodicí lištou a doporučeným typem řetězu.

Vystraha! Emise vibrací během skutečného používání elektrického nástroje se mohou lišit od deklarované celkové hodnoty podle způsobu použití nástroje. Uživatelé musí podniknout bezpečnostní opatření, která je ochrání, založená na odhadu rizik při skutečných podmínkách během používání (musí vzít v úvahu všechny části provozního cyklu, kromě zapínání např. také vypínání a běh stroje ve volnoběžných otáčkách).

Kombinace lišty a řetězu

Následující řezací vybavení je schváleno pro modely Husqvarna 418 EL a 420 EL.

Model	Lišta Retěz
	Délka, cm/palce	Rozteč, palce	Šířka drážky, mm	Max. počet zubů na řetězce na hrotu lišty	Typ	Délka, vodicí články (počet)
418 EL 14	(35)	3/8 1,3 7T Husqvarna H37				52
420 EL 16	(40) 56

Pilování řetězu pily a vodítka pilníku

XX	inch/mm inch/mm
37	5/32 / 4,0 80 °	30°	0°	0.025 / 0,65	5796536-01

ES Prohlášení o shodě

(Platí pouze pro Evropu)

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], zcela zodpovědně prohlašuje, že elektrické řetězové pily 418 EL a 420 EL počínaje sériovými čísly z roku 2016 a dále (rok je jasně vyznačen na typovém štítku před sériovým číslem) splňují požadavky následujících SMĚRNIC RADY EVROPSKÉ UNIE:

• ze 17. května 2006 „týkající se strojních zařízení” 2006/42/EC.
• ze dne 26. února 2014 "týkající se elektromagnetické kompatibility" 2014/30/EU.
• ze dne 8. května 2000 "týkající se emise hluku do okolí" 2000/14/ES.
• z 8. června 2011 „o omezení používání některých nebezpečných látek“ 2011/65/EU.

Byly uplatněny následující standardní normy:

EN 60745-1:2009 + A11:2010, EN 60745-2-13:2009 + A1:2010, EN 55014-1:2006 + A1:2009 + A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

Registrační orgán:

NB2140, DEKRA Testing and Certification GmbH, Enderstraße 92b, 01277 Dresden. Německo, provedla typovou zkoušku ES podle směrnice pro strojní zařízení (2006/42/ES) článek 12, odstavec 3b. Certifikáty schválení typu pro kontrolu ES dle přílohy IX jsou očíslovány: 4815039.16001-1

Pro informaci ohledně emisí hluku viz kapitolu Technické údaje.

Dodaná motorová pila se shoduje se vzorkem, který prošel schvalováním typu pro ES.

Huskvarna, 1. září 2016

Lars Roos, ředitel vývoje

(Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

KL'ÚČ K SYMBOLOM

Symboly na stroji:

Tento výrobok spíňa platné smernice EÚ.

Pri práci sa motorová píla musí držat obidvomi rukami.

Pred nastavením alebo čistením odpojte napájanie.

Nebezpečenstvo zásahu elektrickým prúdom.

Ihned' po poškodení alebo prerezaní kábla odpojte napájací konektor od zdroja napájania.

Brzda retáze, aktivovaná (vpravo), brzda retáze, neaktivovaná (vlávo)

Nevystavujte ich daždú.

Dvojitá izolácia

Symboly použité v návode na obsluhu:

Vždy používajte schválené ochranné rukavice.

Vyžaduje sa pravidelné čistenie.

Vizuálna kontrola.

Prepravný kryt vodiacej lišty

Symboly použité v návode na obsluhu: 360

Obsah balenia: 360

OBSAH

Obsah 361

ÚVOD

Vážený zákazník, 362

ČO JE ČO?

Všeobecné bezpečnostné upozornenie pre elektrické nástroje 363

Vždy sa riadte zdravým rozumom 366

Bezpečnostné vybavenie stroja 367

Brzda retáze a predný chránič ruky 367

Rezacia časť 368

MONTÁŽ

Namontovanie vodiacej lišty a retáze 371

ŠTART A STOP

Štart a stop 372

PRACOVNÉ TECHNIKY

Pred použitím: 373

Všeobecné pracovné pokyny 373

Kontrola, údržba a servis bezpečnostného vybavenia retázovej píly 377

Mazanie ozubeného kolieska vodiacej lišty. 377

Chladiaci systém 377

Plán údržby 378

TECHNICKÉ ÚDAJE

Technické údaje 379

Kombinácie vodiacej lišty a retáze 380

Brúšenie retázovej píly a vodítka pilníka 380

17 Prepravný kryt vodiacej lišty

18 Návod na obsluhu

Všeobecné bezpečnostné upozornenie pre elektrické nástroje

Bezpečnost na pracovisku

Elektrická bezpečnost

Používanie elektrického nástroja a starostlivost' oň

Elektrická bezpečnost

Táto reťazová píla na údržbu stromov je navrhnutá na odvetvovanie a orezávanie stálych korún stromov.

Vždy sa riad'te zdravým rozumom

Odev má byt' priliehavý, ale nemá vám bránit' vo volnom pohybe.

Bezpečnostné vybavenie stroja

Brzda retáze a predný chránič ruky

- Brzda sa aktivuje potlačením predného chrániča ruky dopredu.

- Predný chránič ruky nie je určený výlučne na aktiváciu brzdy retáze. Jeho iná dôležitá vlastnosť je, zmenšenie rizika zásahu vašej lavej ruky retázou, ak sa vám vyšmykne predná rukovát.

Blokovanie páčky vypínača

Poistka páčky vypínača je určená na zabránenie náhodnému posunu páčky vypínača. Ked' stlačíte poistku páčky vypínača (A) (t.j. ked' uchopíte držadlo), páčka vypínača (B) sa uvolní. Ked' uvolníte držadlo, páčka vypínača aj poistka páčky vypínača sa spoločne vrátia spät do svojej pôvodnej polohy. (8)

Zachytávač retáze

• Šírka vodiacej drážky lišty (palce/mm). Šírka drážky vo vodiacej lište musí byť zhodná s hrúbkou hnacích článkov retáze.
• Otvor mazania retáze a otvor pre napínač retáze. Pre danú retáz musí byť zvolená príslušná vodiaca lišta. (14)

Retáz

• Delenie retáze (palce). (13)
- Šírka hnacieho článku (mm/palce) (16)
• Počet hnacích článkov. (15)

Naostrenie retáze a nastavenie híbky rezu

VAROVANIE! Ked' pracujete s retázou, noste vždy rukavice.

Všeobecné informácie o ostrení rezacích zubov

3 Poloha pilníka (21)

VAROVANIE! Nedodržanie pokynov o ostrení výrazne zvyšuje riziko spätného nárazu.

Ostrenie rezacích zubov

Čím viac retáz používate, tým viac sa predlžuje. Preto je dôležité pravidelne retáz napínat.

• Otočením gombíka v smere hodinových ručičiek zatiahnite spojku lišty.
• Napnutie retáze zaistite zatlačením gombíka spät dovnútra.

Mazanie rezacej časti.

Kontrola mazania retáze

Ak mazanie retáze nie je v poriadku:

• Skontrolujte, či nie je upchatý olejový kanálik na vodiacej lište. Ak je to potrebné, vyčistite ho. (29)
• Skontrolujte, či je čistá drážka vodiacej lišty. Ak je to potrebné, vyčistite ju. (30)
• Skontrolujte, či sa vodiace ozubené koliesko lišty volne otáča, a či otvor na mazanie na koliesku nie je upchatý. Vyčistite a namažte, ak je to nutné. (31)

Hnacie koliesko retáze

Hnací systém je vybavený hnacím kolieskom. (32)

Kontrolujte pravidelne opotrebovanie na hnacom ozubenom koliesku. Vymeňte ho, ak je nadmerne opotrebené.

Kontrola opotrebovania rezacej časti

Ked' sa dížka rezacích zubov opotrebuje na 4 mm, retáz treba vymenit.

Vodiaca lišta

Kontrolujte pravidelne:

• Či nie sú na vonkajších stranách vodiacej lišty výtlky. Odbrúste ich, ak je to potrebné. (33)
• Či drážka vodiacej lišty nie je nadmerne opotrebovaná. Ak je to nutné, vymente vodiacu lištu.
• Či nie je čelo vodiacej lišty nerovnomerne alebo nadmerne opotrebované. Ak sa na spodnej strane čela vodiacej lišty tvoria priehlbinky, znamená to, že sa pílilo s volnou retázou. (34)
• Ak chcete predlížit životnosť vodiacej lišty, mali by ste ju denne otáčat. (35)

Nikdy nepoužívate pílu len jednou rukou. Retázovú pílu nemožno bezpečne ovládat, ak ju držíte iba jednou rukou. Rukováte držte vždy pevne oboma rukami.

Namontovanie vodiacej lišty a retáze

VAROVANIE! Ked' pracujete s retázou, noste vždy rukavice.

• Skontrolujte, či nie je brzda retáze aktivovaná, a to tak, že pohnete predný chránič ruky smerom ku prednej rukoväti. (36)
• Vyberte gombík a kryt spojky (brzda retáze). Dajte dolu prepravný krúžok.
• Nasadte vodiacu lištu na vodiace kolíky. Umiestnite lištu do jej najzadnejšej polohy. Umiestnite retaz na hnacie retazové koliesko, umiestnite ju do drážky na vodiacej lište. Začnite na hornom okraji vodiacej lišty.
• Presvedčte sa, že ostré hrany rezacích článkov sú obrátené smerom dopredu k hornému okraju lišty.

- Pílu zastavte uvoľnením páčky vypínača. Ak sa píla nezastaví, aktivujte brzdu reťaze a odpojte napájací kábel.

Pred použitím:

(42)

6 Vždy píl'te na plný plyn.

9 Dodržujte pokyny na ostrenie a údržbu vodiacej lišty a retáze. Pri výmene vodiacej lišty a retáze používajte len nami odporučené kombinácie. Prečítajte si inštrukcie v časti Rezacia častí a Technické údaje.

VAROVANIE! Nikdy nepoužívate pílu len jednou rukou. Retazovú pílu nemožno bezpečne ovládat, ak ju držíte iba jednou rukou. Rukoväte držte vždy pevne oboma rukami.

Všeobecné

Bezpečná vzdialenost

Smer pádu stromu po spílení

DÔLEŽITÉ! Pri nebezpečných pracovných činnostiach by ste mali zložit chrániče sluchu ihned' po skončení pílenia, aby ste počuli varovné signály a zvuky.

1 Zóna rizika
2 Cesta ústupu
3 Smer pádu stromu po spílení

Pílenie

že sa zóna spätného nárazu vodiacej lišty dotkne stromu a vyvolá spätný náraz. (4)

Uvol'nenie uviaznutého stromu je vel'mi nebezpečné a predstavuje vysoké riziko úrazu.

Píl'te dovtedy, kým sa strom/konár neohne a kým sa neuvolní napätie. (73)

Ked' sa už napätie uvolnilo, prepil'te strom/konár z druhej strany.

Spätný náraz vznikne len vtedy, ak sa zóna spätného nárazu vodiacej lišty dotkne objektu. (4)

Odvetvovanie

Kontrola, údržba a servis bezpečnostného vybavenia retázovej píly

Brzda retáze a predný chránič ruky

Ked' lišta narazí na peň, mala by sa aktivovat' brzda. (77)

Blokovanie páčky vypínača

• Ubezpečte sa, že páčka vypínača je zaistená pri nastavení volnobehu, ked'je poistka páčky vypínača uvolnená. (79)

• Stlačte poistku páčky vypínača a skontrolujte, či sa po uvolnení vráti do svojej pôvodnej polohy. (80)

• Skontrolujte, či sa páčka vypínača a poistka páčky vypínača pohybujú volne a či vratné pružiny fungujú správne. (81)

• Aktivujte pílu na plný výkon. Pustite páčku vypínača a skontrolujte, či sa reťaz zastaví a zostane stát.

Zachytávač retáze

- Skontrolujte, či nie je poškodený zachytávač retáze a či je pevne upevnený na retázovej píle. (82)

Chladiaci systém

Kombinácie vodiacej lišty a retáze

Osobna zaštitna oprema

UPOZORENJE! Većina nezgoda s lančanom pilom dogodi se kada lanac dotakne korisnika. Pri svakoj upotrebi stroja će se samo propisana osobna zašitna oprema upotrijebiti. Osobna zaštitna oprema ne eliminiše rizik na ozljedu ali smanjuje posljedice ako se ozljeda dogodi. Zamolite prodavača motornih pila da vam pomogne izabrati opremu.

Varnostna oprema stroja
