NÁVOD K OBSLUZE 540 XP Mark III HUSQVARNA

CS Návod k použití 84-122

DA Brugsanvisning 123-161

Úvod....84
Bezpečnost.... 87
Montáž....94
Zařízení pro připojení Husqvarna.... 95
Provoz....96
Údržba.... 106

Odstraňování problémů.... 118
Přeprava a skladování.... 119
Technické údaje....119
Příslušenství.... 120
Prohlášení o shodě....122

Úvod

Zamýšlené použití

Tato řetězová pila pro lesní hospodářství je určena pro lesní práce, např. pro kácení, odvětvování a řezání.

Povšimněte si: Věk pro používání výrobku může být omezen místními předpisy.

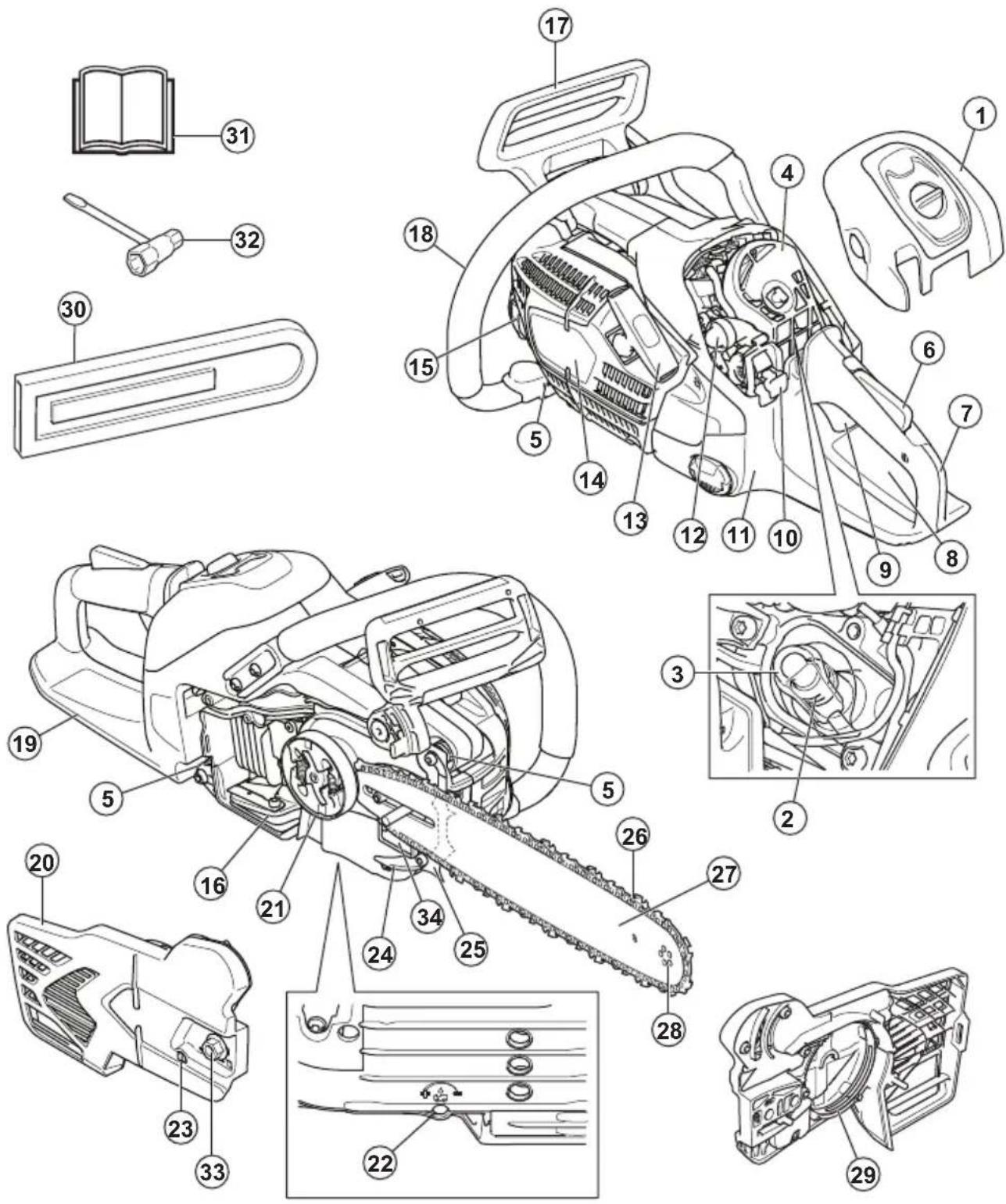

Popis výrobku

Husqvarna 540XP Mark III jsou modely řetězové pily se spalovacím motorem.

Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte u svého servisního prodejce.

1. Kryt vzduchového filtru
2. Zapalovací svíčka
3. Koncovka kabelu zapalovací svíčky
4. Vzduchový filtr
5. Vibrační prvek

6. Pojistka spínače plynu

7. Zadní rukojet'

8. Výstražný štítek
9. Páčka plynu
10. Vypínač
11. Palivová nádrž

12. Pomocná palivová pumpička

13. Rukojet' startovací šňůry

14. Kryt startéru
15. Nádrž oleje na mazání řetězu
16. Tlumič výfuku a sítko lapače jisker
17. Brzda řetězu a chránič levé ruky
18. Přední rukojet'
19. Chranič pravé ruky
20. Kryt spojky
21. Buben spojky

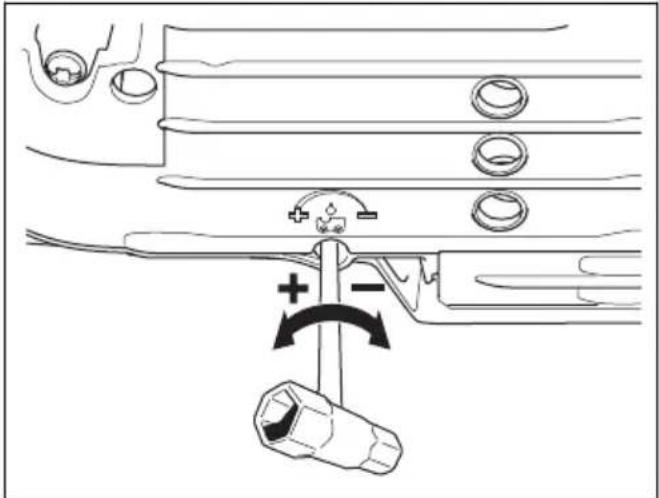

22. Seřizovací šroub olejového čerpadla
23. Šroub napínače řetězu
24. Zachycovač řetězu
25. Zubová opěrka
26. Retěz pily
27. Vodicí lišta
28. Řetězové kolečko na špičce lišty
29. Pás brzdy
30. Kryt vodicí lišty
31. Návod k používání
32. Kombinovaný klíč
33. Matice lišty
34. Štítek s výrobním číslem

Symboly na výrobku

Stop.

Budte opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.

Pečlivě si prostudujte návod k použití a ujistěte se, že pokynům rozumíte, než tento výrobek budete používat.

Vždy používejte schválenou ochrannou přilbu a schválenou ochranu sluchu a ochranu očí.

Při práci s výrobkem používejte obě ruce.

Nedovolte, aby špička lišty narazila do jakéhokoli předmětu.

Nepoužívejte výrobek pouze jednou rukou.

Varování! Ke zpětnému vrhu může dojít, když špička vodicí lišty narazí do předmětu. Zpětný vrh způsobí bleskovou opačnou reakci, kdy vodicí lišta vyletí nahoru a směrem k obsluze. Může dojít k vážnému zranění.

Tento výrobek vyhovuje příslušným směrnicím ES.

Tento výrobek vyhovuje platným předpisům Spojeného království.

Štítek s emisemi hluku do životního prostředí podle směrnice EU 2000/14/ES a podle směrnic a předpisů Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na straní 119a na štítku.

Brzda řetězu, aktivovaná (vpravo). Brzda řetězu, deaktivovaná (vlevo).

Pomocná palivová pumpička.

Nastavení čerpadla oleje.

Palivo.

Olej na mazání řetězu.

yyyywwxxxx Typový štítek s výrobním

číslem. yyyy znamená rok výroby a ww znamená týden výroby.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Motorová pila, která je používána nesprávně nebo nepozorně, se může stát nebezpečným nástrojem, který může způsobit vážné zranění nebo usmrcení uživatele nebo někoho jiného. Je velmi důležité, abyste si prostudovali tento návod k použití a abyste porozuměli jeho obsahu.
• Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Nepoužívejte výrobek, pokud se vám zdá, že jej někdo upravil, a používejte výhradně příslušenství doporučená pro tento výrobek. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.
• Použitý tlumič výfuku/lapač jisker a montážní plocha lapače jisker mohou obsahovat karcinogenní usazeniny. Při manipulaci s tlumičem výfuku a lapačem jisker zabraňte kontaktu s těmito látkami. Před jakoukoli manipulací s tlumičem výfuku nebo lapačem jisker si přečtěte část Tlumič výfuku na strani 92

• Dlouhodobé vdechování výfuků motoru, mlha od řetězového oleje a piliny mohou mít nepříznivý vliv na zdraví.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Tyto informace v návodu k používání nikdy nemohou nahradit profesionální znalosti a zkušenosti. V případě, že se dostanete do situace, kdy se necítíte bezpečně, ukončete práci a požádejte o radu odborníka. Obrat’te se na servisního prodejce nebo někoho, kdo má zkušenosti s prací s motorovou pilou. Nepouštějte se do žádné práce, pro kterou se necítíte dostatečně kvalifikovaní!

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před zahájením práce s výrobkem je nutné pochopit princip a účinky zpětného vrhu a to, jak mu předcházet. Viz část Informace o zpětném vrhu na strani 98, kde najdete pokyny.
• Nikdy nepoužívejte výrobek, který není zcela v pořádku.
• Nikdy nepoužívejte výrobek, který má viditelně poškozenou koncovku kabelu zapalovací svíčky a kabel zapalování. Zvyšuje se zde nebezpečí jiskření, které může způsobit požár.
• Nikdy produkt nepoužívejte, když jste unaveni, po požití alkoholu či jiných drog nebo když užíváte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů.
• Nepoužívejte výrobek za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za chladného počasí je únavná a často s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu, nepředvídatelný směr pádu poraženého stromu apod.
• Nikdy nestartujte výrobek, aniž by byla vodicí lišta, řetěz pily a všechny kryty správně namontovány. Viz část Montáž na strani 94 , kde najdete pokyny. Pokud není na výrobku namontovaná vodicí lišta

a řetěz pily, může se spojka uvolnit a způsobit vážné zranění.

• Výrobek nikdy nespouštějte v uzavřených prostorech. Vdechování výfukových zplodin je nebezpečné.
• Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte výrobek v blízkosti hořlavých materiálů!
• Sledujte své okolí a přesvědčte se, že nehrozí žádné nebezpečí, že by mohly nějaké osoby nebo zvířata přijít do styku s výrobkem nebo ovlivnit vaši kontrolu nad výrobkem.
• Nenechte nikdy děti používat výrobek nebo se zdržovat v jeho blízkosti. Jelikož je stroj výrobek vypínačem se zpětným pérováním a k jeho nastartování je třeba nízká rychlost a malý tlak na startovací rukojeť startovací šňůry, mohou i děti za určitých okolností mít sílu, které je třeba k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto z výrobku v době, kdy není plně pod dozorem, vždy odpojte koncovku kabelu zapalovací svíčky.
• Abyste měli plnou kontrolu nad výrobkem, musíte udržovat stabilní postoj. Nikdy nepracujte na žebříku, na stromě nebo na místě, kde nemůžete stát na pevném povrchu.

• Práce na stromech vyžaduje použití speciálních řezacích a pracovních postupů, které je třeba dodržovat, aby bylo sníženo zvýšené nebezpečí poranění. Nikdy nepracujte na stromě bez absolvování speciálního, profesionálního výcviku pro takovou práci, včetně školení v používání bezpečnostního a jiného lezeckého vybavení, například postrojů, lan, pásů, stoupacích želez, karabin apod.
• Nikdy se nepokoušejte zachytit padající větve. Nikdy neřezejte na stromě, pokud jste zajištěni pouze jedním lanem. Vždy používejte dvě zajištěná lana.

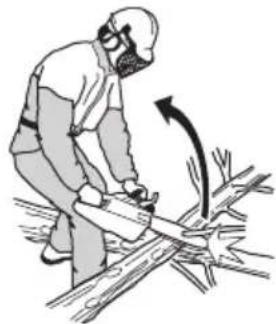

• Ke zpětnému vrhu velmi často dochází tehdy, když v okamžiku momentálního nesoustředění uživatele

oblast zpětného rázu lišty zavadí o větev, blízký kmen nebo jiný předmět.

• Nikdy nedržte výrobek při práci jen v jedné ruce. Tento výrobek nelze bezpečně ovládat jednou rukou.
• Vždy držte výrobek oběma rukama. Pravou ruku mějte na zadní rukojeti a levou ruku na přední rukojeti. Toto uchycení musí používat všichni uživatelé – praváci i leváci. Výrobek držte pevně tak, že palce a prsty objímají rukojeti. Toto držení minimalizuje nebezpeči zpětného vrhu a pomáhá udržet výrobek pod kontrolou. Nepouštějte rukojeti!

- Nikdy nepoužívejte výrobek ve výšce nad rameny.

• Nepoužívejte výrobek v takových situacích, kde byste se nemohli dovolat pomoci v případě nehody.
• Při přenášení výrobku vypněte motor a zajistěte řetěz pily pomocí brzdy řetězu. Výrobek přenášejte s vodicí lištou a řetězem pily směrem dozadu. Pokud výrobek přepravujete či přenášíte na jakoukoli vzdálenost, nasadťte na vodicí lištu přepravní kryt.
• Když pokládáte výrobek na zem, zablokujte řetěz pily pomocí brzdy řetězu a zajistěte, abyste na stroj neustále viděli. Vypněte motor, pokud hodláte výrobek opustit na jakkoli dlouhou dobu.
• Někdy třísky uvíznou v krytu spojky a způsobí zaseknutí řetězu pily. Před čištěním stroj vždy vypněte.

• Provoz motoru v uzavřených nebo špatně větraných prostorech může způsobit smrt otravou oxidem uhelnatým.

• Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nestartujte výrobek uvnitř budovy ani v blízkosti hořlavých materiálů.

• Používejte brzdu řetězu jako parkovací brzdu, když spouštíte výrobek a když se pohybujete na krátké vzdálenosti. Vždy prénášejte výrobek za prední rukojeť. Tím se sníží nebezpečí, že vás nebo osobu poblíž, zasáhne řetěz pily.
• Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obrat’te se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují v prstech, na rukou nebo v zápěstí. Tyto příznaky se mohou zhoršit při nízkých teplotách.
• Není možné zde popsat každou případnou situaci, se kterou byste se mohli při používání výrobku setkat. Bud'te stále opatrní a používejte zdravý rozum. Vyhněte se všem situacím, o kterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat v práci, obrat'te se na odborníka. Budete-li mít nějaké dotazy ohledně používání výrobku, kontaktujte vašeho prodejce nebo společnost Husqvarna. Velmi rádi vám poskytneme naše služby a pomoc a také vám poradíme, jak výrobek používat efektivně a bezpečně. Pokud je to možné, absolvujte školení k používání řetězové pily. Váš prodejce, lesnická škola nebo knihovna ve vaší obci vám mohou poskytnout informace o tom, jaké školicí materiály a kurzy jsou k dispozici.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před zahájením práce s řetězovou pilou je nutné pochopit princip a účinky zpětného vrhu a to, jak mu předcházet. Viz část Informace o zpětném vrhu na strani 98, kde najdete pokyny.
• Nikdy nepoužívejte výrobek, který není zcela v pořádku.
• Nikdy nepoužívejte výrobek, který má viditelně poškozenou koncovku kabelu zapalovací svíčky

a kabel zapalování. Zvyšuje se zde nebezpečí jiskření, které může způsobit požár.

• Nikdy výrobek nepoužívejte, když jste unaveni, po požití alkoholu či jiných drog nebo když užíváte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů.
• Nepoužívejte výrobek za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za chladného počasí je únavná a často s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu, nepředvídatelný směr pádu poraženého stromu apod.
• Nikdy nestartujte výrobek, aniž by byla vodicí lišta, řetěz pily a všechny kryty správně namontovány. Viz část Montáž na strani 94, kde najdete pokyny. Pokud není na výrobku namontovaná vodicí lišta a řetěz pily, může se spojka uvolnit a způsobit vážné zranění.

• Výrobek nikdy nespouštějte v uzavřených prostorech. Vdechování výfukových zplodin je nebezpečné.
• Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte výrobek v blízkosti hořlavých materiálů!
• Sledujte své okolí a přesvědčte se, že nehrozí žádné nebezpečí, že by mohly nějaké osoby nebo zvířata přijít do styku s výrobkem nebo ovlivnit vaši kontrolu nad výrobkem.
• Nenechte nikdy děti používat výrobek nebo se zdržovat v jeho blízkosti. Jelikož je stroj výrobek vypínačem se zpětným pérováním a k jeho nastartování je třeba nízká rychlost a malý tlak na startovací rukojeť startovací šňůry, mohou i děti za určitých okolností mít sílu, které je třeba k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto z výrobku v době, kdy není plně pod dozorem, vždy odpojte koncovku kabelu zapalovací svíčky.
• Abyste měli plnou kontrolu nad výrobkem, musíte udržovat stabilní postoj. Nikdy nepracujte na žebříku,

na stromě nebo na místě, kde nemůžete stát na pevném povrchu.

• Práce na stromech vyžaduje použití speciálních řezacích a pracovních postupů, které je třeba dodržovat, aby bylo sníženo zvýšené nebezpečí poranění. Nikdy nepracujte na stromě bez absolvování speciálního, profesionálního výcviku pro takovou práci, včetně školení v používání bezpečnostního a jiného lezeckého vybavení, například postrojů, lan, pásů, stoupacích želez, karabin apod.
• Nikdy se nepokoušejte zachytit padající větve. Nikdy neřezejte na stromě, pokud jste zajištěni pouze jedním lanem. Vždy používejte dvě zajištěná lana.

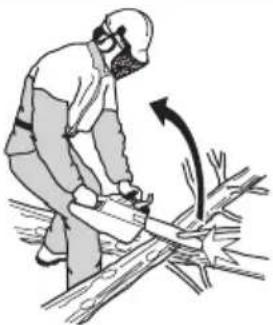

• Ke zpětnému vrhu velmi často dochází tehdy, když v okamžiku momentálního nesoustředění uživatele oblast zpětného rázu lišty zavadí o větev, blízký kmen nebo jiný předmět.

• Nikdy nedržte výrobek při práci jen v jedné ruce. Tento výrobek nelze bezpečně ovládat jednou rukou.
• Vždy držte výrobek oběma rukama. Pravou ruku mějte na zadní rukojeti a levou ruku na přední rukojeti. Toto uchycení musí používat všichni uživatelé – praváci i leváci. Výrobek držte pevně tak, že palce a prsty objímají rukojeti. Toto držení minimalizuje nebezpečí zpětného vrhu a pomáhá udržet výrobek pod kontrolou. Nepouštějte rukojeti!

- Nikdy nepoužívejte výrobek ve výšce nad rameny.

• Nepoužívejte výrobek v takových situacích, kde byste se nemohli dovolat pomoci v případě nehody.
• Při přenášení výrobku vypněte motor a zajistěte řetěz pily pomocí brzdy řetězu. Výrobek přenášejte s vodicí lištou a řetězem pily směrem dozadu. Pokud výrobek přepravujete či přenášíte na jakoukoli vzdálenost, nasadťe na vodicí lištu přepravní kryt.
• Když pokládáte výrobek na zem, zablokujte řetěz pily pomocí brzdy řetězu a zajistěte, abyste na stroj neustále viděli. Vypněte motor, pokud hodláte výrobek opustit na jakkoli dlouhou dobu.
• Někdy třísky uvíznou v krytu spojky a způsobí zaseknutí řetězu pily. Před čištěním stroj vždy vypněte.
• Provoz motoru v uzavřených nebo špatně větraných prostorech může způsobit smrt otravou oxidem uhelnatým.
• Používejte brzdu řetězu jako parkovací brzdu, když spouštíte výrobek a když se pohybujete na krátké vzdálenosti. Vždy prénášejte výrobek za prední rukojeť. Tím se sníží nebezpečí, že vás nebo osobu poblíž, zasáhne řetěz pily.
• Není možné zde popsat každou případnou situaci, se kterou byste se mohli při používání výrobku setkat. Bud'te stále opatrní a používejte zdravý rozum. Vyhněte se všem situacím, o kterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat v práci, obrat'te se na odborníka. Budete-li mít nějaké dotazy ohledně používání výrobku, kontaktujte vašeho prodejce nebo společnost Husqvarna. Velmi rádi vám poskytneme naše služby a pomoc a také vám poradíme, jak výrobek používat efektivně a bezpečně. Pokud je to možné, absolvujte školení k používání řetězové pily. Váš prodejce, lesnická škola nebo knihovna ve vaší obci vám mohou poskytnout informace o tom, jaké školicí materiály a kurzy jsou k dispozici.

• Při použití tohoto výrobku byste měli mít při ruce hasicí přístroj.
• Rukojeti udržujte suché, čisté a beze stop oleje.
• Uvědomte si, že je oxid uhelnatý jedovatý. Požívejte výrobek pouze v dobře větraných prostorech.
• Nepokoušejte se prořezávat nebo odvětvovat stojící stromy, pokud k tomu nejste speciálně vyškoleni.

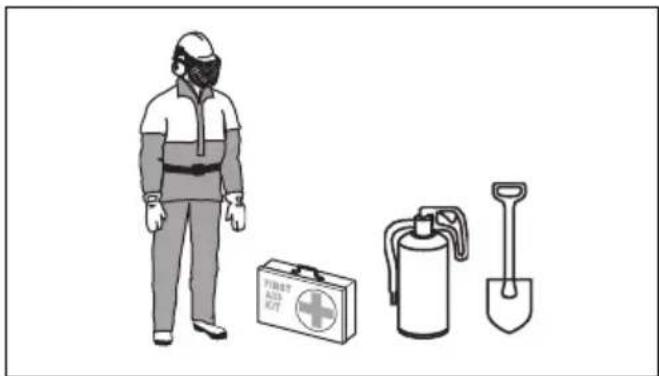

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• K většině nehod při použití motorové pily dochází tehdy, když se obsluha dostane do kontaktu s řetězem pily. Pří použití výrobku musíte používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Informace o použití doporučeného vybavení získáte u servisního prodejce.
• Váš oděv musí být přiléhavý, ale nesmí vás omezovat v pohybu. Pravidelně kontrolujte stav osobních ochranných prostředků.
• Používejte schválenou ochrannou přilbu.
• Vždy používejte schválenou ochranu sluchu.
• Dlouhodobé vystavování působení hluku může vést
• k trvalému poškození sluchu.
• Používejte ochranné brýle nebo ochranný štít na obličej, abyste snížili nebezpečí poranění vymrštěnými předměty. Výrobek může velkou silou vymrštit různé předměty, např. dřevěné štěpky, malé či větší kusy dřeva atd. To může způsobit vážné zranění, především očí.
• Používejte ochranné rukavice pro práci s pilou.
• Používejte ochranné kalhoty pro práci s pilou.
• Používejte ochrannou obuv pro práci s pilou, s ocelovou špičkou a neklouzavou podrážkou.
• Vždy mějte po ruce soupravu pro poskytování první pomoci.
• Nebezpečí jisker. Mějte při sobě hasicí prostředky a lopatku, aby se zabránilo lesním požárům.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Pravidelně kontrolujte bezpečnostní zařízení. Další informace naleznete v části Údržba a kontroly bezpečnostních zařízení na výrobku na strani 108.
• Pokud je bezpečnostní zařízení vadné, obrat'te se na servisního prodejce Husqvarna.

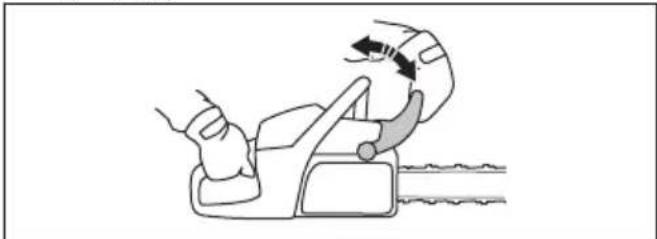

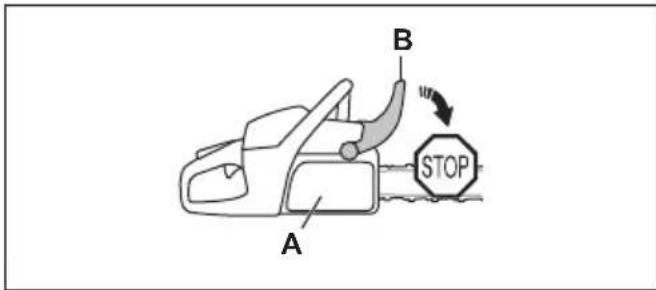

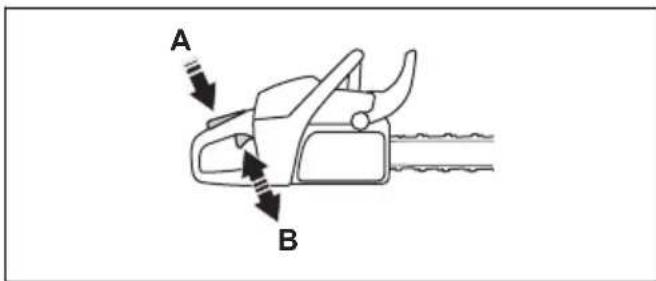

Brzda řetězu a chránič levé ruky

Výrobek je vybaven brzdou řetězu, která zastaví řetěz pily, pokud dojde k zpětnému vrhu. Tato brzda snižuje nebezpečí nehod, ale pouze vy jim můžete zabránit.

Brzda řetězu (A) může být aktivována vaší levou rukou nebo mechanismem uvolňovaným setrvačností. Zatlačením ochranného krytu levé ruky (B) dopředu aktivujte brzdu řetězu ručně.

A B STOP

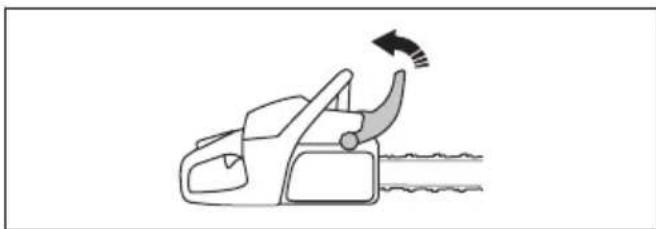

Zatažením ochranného krytu levé ruky dozadu deaktivujte brzdu řetězu.

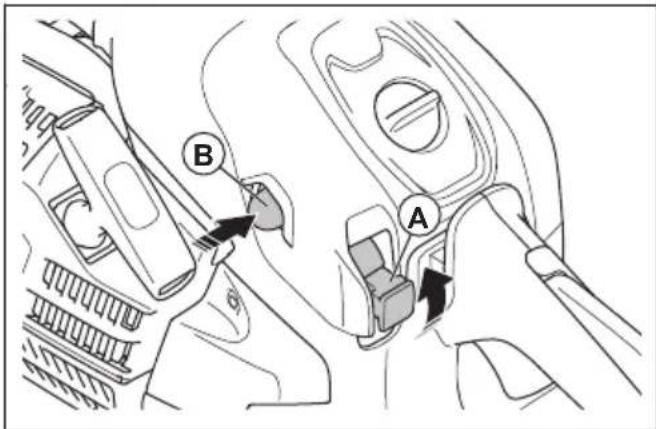

Pojistka páčky plynu brání nechtěné aktivaci páčky plynu. Pokud dáte ruku kolem rukojeti a stisknete pojistku páčky plynu (A), uvolní se páčka plynu (B). Při uvolnění rukojeti se páčka plynu a pojistka páčky plynu vrátí zpět do svých původních poloh. Tato funkce zablokuje páčku plynu na volnoběžných otáčkách.

A B

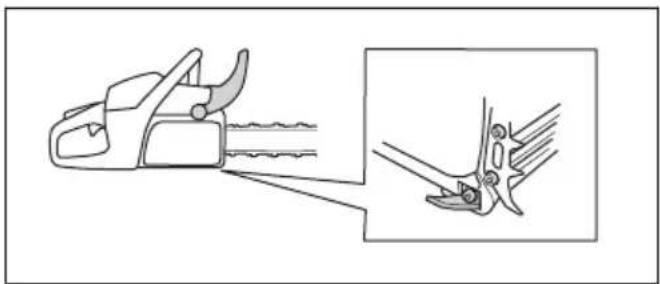

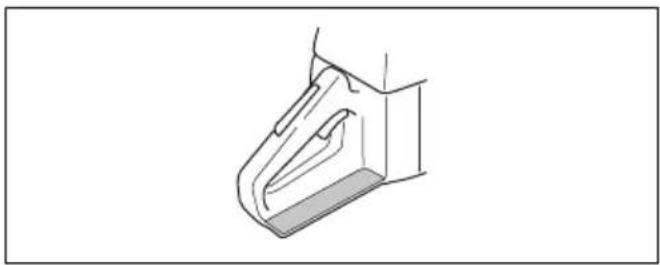

Zachycovač řetězu

Zachycovač řetězu zachytí řetěz pily, pokud se přetrhne nebo uvolní z lišty. Správné napnutí řetězu pily a rádná údržba řetězu pily a vodicí lišty snižují nebezpečí nehod.

Chránič pravé ruky chrání vaši ruku na zadní rukojeti. Chránič pravé ruky poskytuje ochranu, pokud se řetěz pily přetrhne nebo se uvolní z lišty. Chránič pravé ruky také poskytuje ochranu před větvemi a větvičkami.

Systém tlumení vibrací snižuje vibrate v rukojetích. Antivibrační prvky fungují jako tlumič mezi tělem výrobku a rukojetí.

Informace o místech, kde je instalován systém tlumení vibrací na vašem výrobku, naleznete v části Popis výrobku na strani 85.

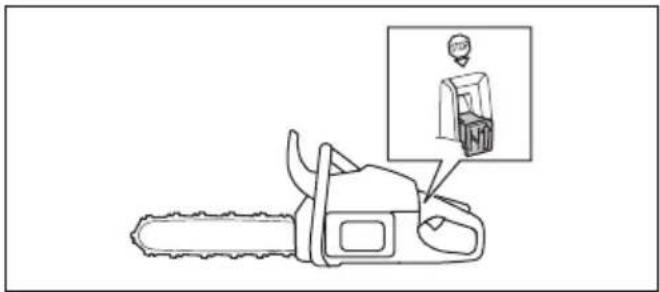

Vypínač

Motor vypnete pomocí vypínače.

VÝSTRAHA: Vypínač se automaticky vrátí do startovací polohy. Abyste se při montáži nebo údržbě výrobku vyhnuli náhodnému nastartování, odpojte koncovku kabelu zapalovací svíčky ze zapalovací svíčky.

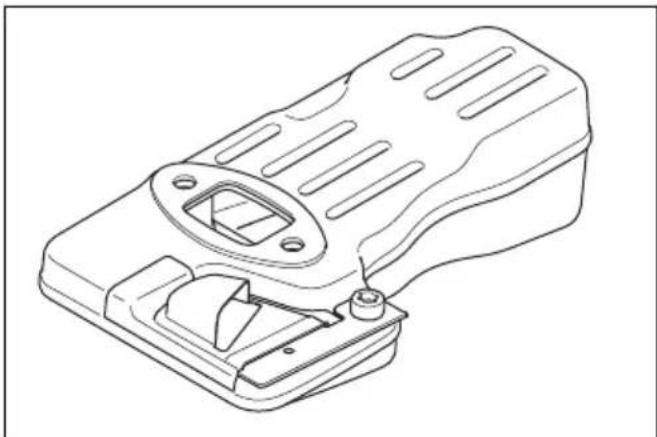

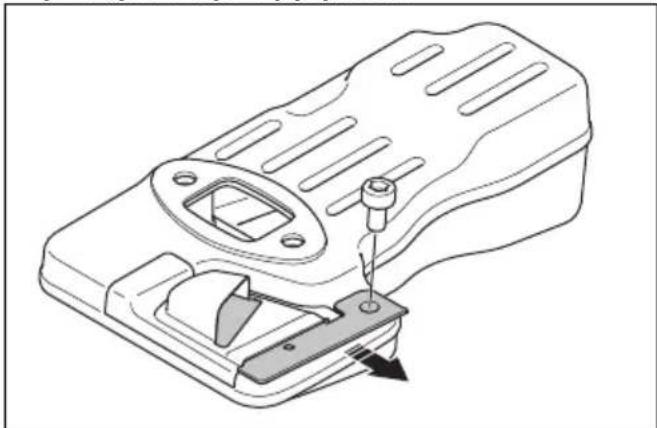

VÝSTRAHA: Tlumič výfuku se za provozu velmi zahrívá (i při volnoběžných otáčkách) a zůstává horký i po vypnutí. Hrozí nebezpečí požáru, zejména pokud používáte výrobek v blízkosti hořlavých materiálů nebo plynů.

VÝSTRAHA: Nepoužívejte výrobek bez tlumiče výfuku nebo s vadným tlumičem výfuku. Vadný tlumič výfuku může zvýšit hladinu hluku a nebezpečí požáru. Mějte při sobě hasicí prostředky. Pokud je ve vaší oblasti povinný lapač jisker, nepoužívejte výrobek bez lapače jisker nebo s poškozeným lapačem jisker.

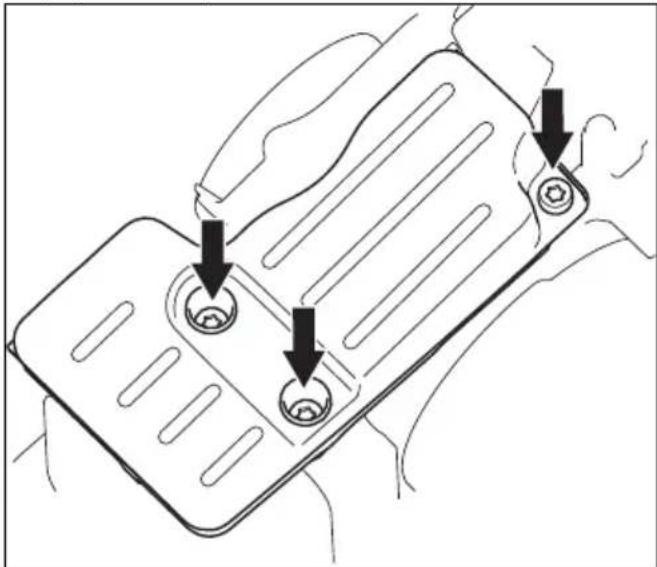

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy. V zemích s teplým a suchým počasím hrozí velké nebezpečí vzniku lesních požárů. Dodržujte místní předpisy a pokyny k údržbě.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

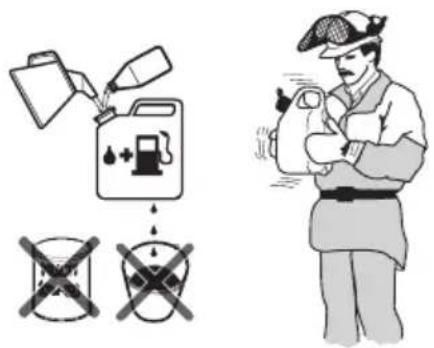

- Při doplňování paliva či míchání směsi (benzín a olej pro dvoudobé motory) zajistěte dostatečné větrání.

- Palivo a výpary paliva jsou vysoce hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Budťe proto opatrní při zacházení

s palivem a dbejte na to, aby byla v místě zacházení s palivem dobrá ventilace.

• Při manipulaci s palivem a olejem na mazání řetězu dbejte nejvyšší opatrnosti. Nezapomínejte na nebezpečí požáru, výbuchu a nadýchání výparů.
  • V blízkosti paliva nekuřte ani neumist'ujte žádné horké předměty.
• Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout.
• Před doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.
• Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže.
• Nikdy nedoplňujte palivo do stroje za chodu motoru.

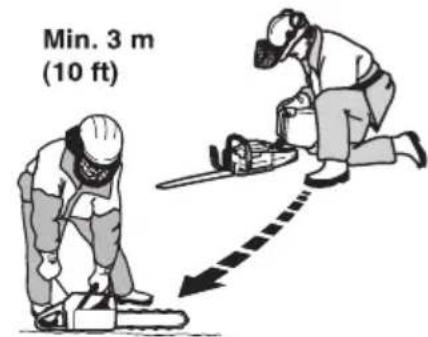

• Před nastartováním vždy přemístěte výrobek alespoň 3 m (10 stop) od místa, kde jste doplňovali palivo, a zdroje paliva.

Po doplnění paliva nesmíte v následujících situacích nikdy startovat výrobek:

• Jestliže vám na výrobek přeteklo palivo nebo olej na mazání řetězů. Důkladně otrěte vylitou kapalinu a nechte zařízení oschnout.
• Jestliže jste potřísnili palivem sebe nebo oděv. Převlékněte se a omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu.
• Pokud z výrobku uniká palivo. Pravidelně kontrolujte těsnost palivové nádrže, víčka palivové nádrže a palivových vedení.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Provádějte pouze takové údržbářské a servisní úkony, které jsou uvedené v tomto návodu k používání. Všechny ostatní opravy svěřte profesionálnímu servisu.
• Pravidelně provádějte bezpečnostní kontroly, údržbu a servis podle pokynů uvedených v této příručce. Pravidelná údržba prodlužuje životnost výrobku a snižuje nebezpečí nehod. Viz pokyny v části Údržba na strani 106.
• Pokud po provedení údržby nelze potvrdit bezpečnostní kontroly uvedené v této příručce.

obrat'te se na prodejce poskytujícího servis. Garantujeme, že jsou pro váš výrobek k dispozici profesionální opravy a servis.

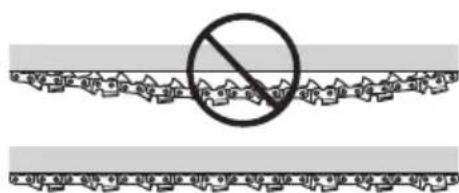

Bezpečnostní pokyny pro řezací zařízení

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

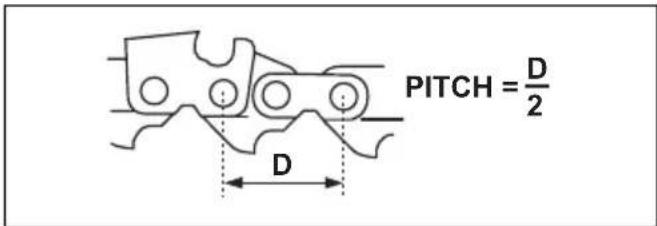

• Používejte výhradně schválené kombinace vodicí lišty a řetězu pily a nástroje na broušení. Viz pokyny v části Nástroje na ostření a úhly ostření na strani 121.
• Při používání nebo údržbě řetězu pily noste ochranné rukavice. Zranění může způsobit i řetěz pily, který se nepohybuje.

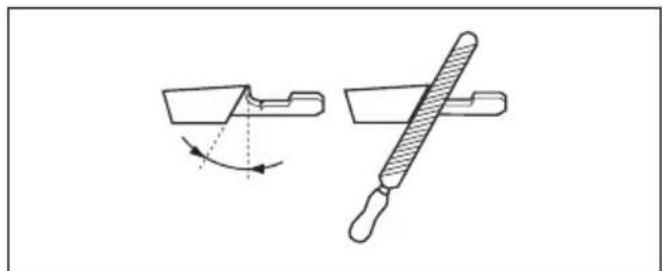

• Udržujte řezací zuby správně naostřené. Postupujte podle pokynů a používejte doporučené vodítko pilníku. Poškozený nebo nesprávně naostřený řetěz pily zvyšuje nebezpečí nehod.

- Udržujte správnou výšku omezovacích zubů. Dodržujte naše pokyny a použivejte doporučené nastavení výšky omezovacích zubů. Přiliš velké nastavení výšky omezovacích zubů zvyšuje nebezpečí zpětného vrhu.

- Zkontrolujte, zda je pilový řetěz správně napnutý. Pokud není řetěz pily správně napnutý na vodicí liště, může se z lišty uvolnit. Nesprávné napnutí řetězu pily zvyšuje opotrebení vodicí lišty, řetězu pily a hnacího řetězového kola. Další informace naleznete v části Seřízení napnutí řetězu pily na strani 114.

- Pravidelně provádějte údržbu řezacího zařízení a udržujte jej řádně namazané. Pokud není řetěz

pily řádně mazán, zvyšuje se opotřebení vodicí lišty, řetězu pily a hnacího řetězového kola.

VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti.

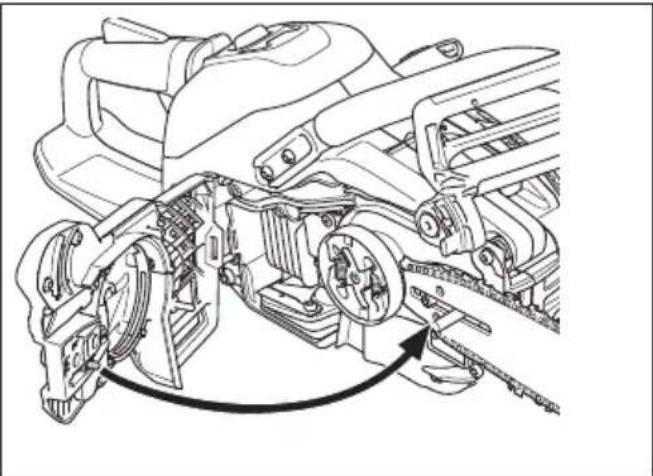

Montáž vodicí lišty a pilového řetězu

1. Zatažením ochranného krytu levé ruky dozadu deaktivujte brzdu řetězu.

2. Povolte matice lišty a sejměte kryt spojky.

Povšimněte si: Pokud nelze kryt spojky snadno sejmout, dotáhněte matici lišty, aktivujte brzdu řetězu a poté ji uvolněte. Při správném uvolnění se ozve cvaknutí.

1. Nasad'te vodicí lištu na šrouby lišty. Posuňte vodicí lištu do nejzazší polohy.

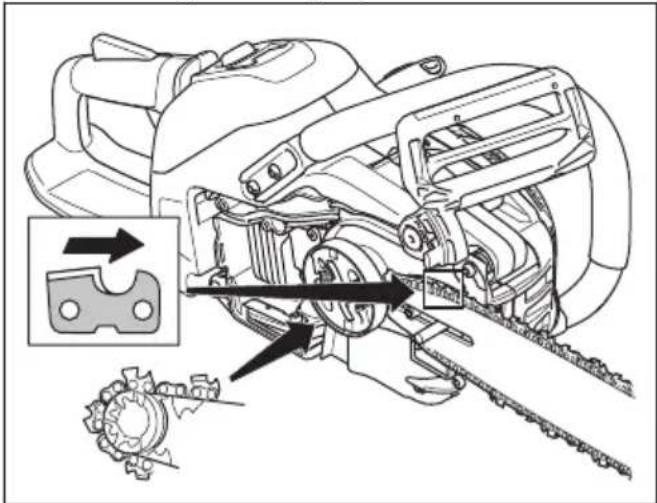

2. Řetěz pily správně navlékněte na hnací řetězové kolo a zaved'te jej do drážky ve vodicí liště.

VÝSTRAHA: Při montáži řetězu pily vždy používejte ochranné rukavice.

1. Zkontrolujte, zda břity na řezacích zubech směřují na horním okraji vodicí lišty dopředu.

1. Zarovnejte otvor ve vodicí liště s trnem napínače řetězu a nasadťe kryt spojky.

1. Utáhněte matice lišty prsty.
2. Napněte pilový řetěz. Viz část Seřízení napnutí řetězu pily na strani 114, kde najdete pokyny.
3. Utáhněte matice lišty.

Povšimněte si: Některé modely mají pouze jednu matici lišty.

Zařízení pro připojení Husqvarna

Konektivita

Tento výrobek je připraven k připojení a má místo pro montáž zařízení pro připojení Husqvarna. Po montáži zařízení pro připojení Husqvarna je výrobek vybaven bezdrátovou technologií Bluetooth® a může využívat službu Husqvarna Fleet Services™ pro připojení k mobilním zařízením. To umožňuje více funkcí.

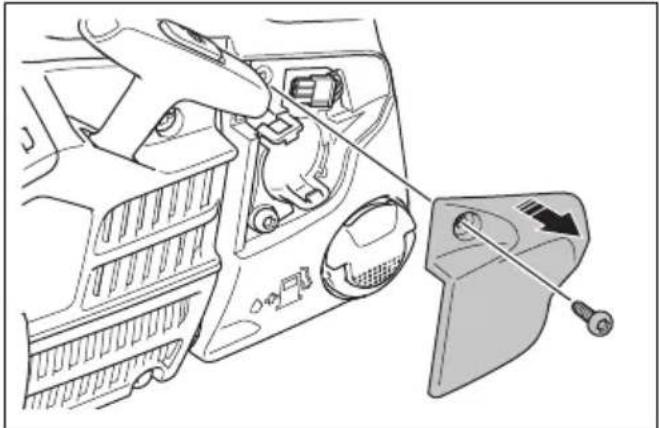

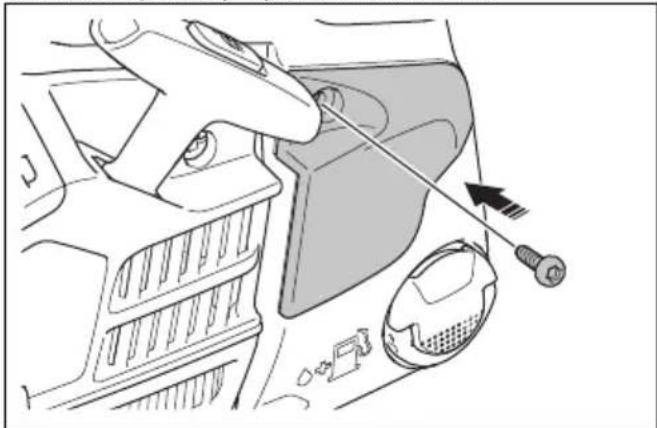

Montáž Husqvarna connectivity device

Pomocí následujících kroků namontujte Husqvarna connectivity device Další informace o Husqvarna connectivity device naleznete v části www.husqvarna.com.

1. Demontujte šroub a sejměte plastový kryt.

1. Nasad'te plastový kryt a utáhněte šroub.

Husqvarna Fleet Services™ je cloudové řešení, které poskytuje správci komerčního strojového parku přehled o všech výrobcích. Správci strojového parku mohou také získat vzdálený přístup k informacím o výrobku. Další informace o službě Husqvarna Fleet Services™ jsou uvedeny na webu www.husqvarna.com.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce.

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.

2. V aplikaci Husqvarna Connect se zaregistrujte.

3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Kontrola funkcí před použitím výrobku

1. Zkontrolujte, zda brzda řetězu řádně funguje a není poškozená.
2. Zkontrolujte, zda není chránič pravé ruky poškozený.
3. Zkontrolujte, zda dlaňová pojistka plynu řádně funguje a není poškozená.
4. Zkontrolujte, zda vypínač rádně funguje a není poškozený.
5. Zkontrolujte, zda na rukojetích není přítomen olej.
6. Zkontrolujte, zda systém tlumení vibrací řádně funguje a není poškozený.
7. Zkontrolujte, zda je tlumič výfuku správně upevněný a není poškozený.
8. Zkontrolujte, zda jsou všechny díly výrobku správně připevněné, nejsou poškozené nebo nechybí.
9. Zkontrolujte, zda je zachycovač řetězu správně připevněný.
10. Zkontrolujte napnutí řetězu pily.

6,8 1 2 3 4 5 5 7 10 9

Palivo

Tento výrobek je vybaven dvoudobým motorem.

VAROVÁNÍ: Používání nesprávného typu paliva může vést k poškození motoru. Používejte směs benzinu a oleje pro dvoudobé motory.

Předmíchané palivo

• Používejte předmíchané alkylátové palivo Husqvarna. Zajistí nejlepší výkon výrobku a prodlouží životnost motoru. Toto palivo obsahuje méně škodlivých chemikálií v porovnání s běžným palivem a snižuje množství škodlivých výfukových plynů. Množství zbytků po spálení je s tímto palivem menší a díky tomu jsou součásti motoru čistější.

Míchání paliva

Benzín

- Používejte kvalitní bezolovnatý benzín s obsahem etanolu maximálně 10 %.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON/87 AKI. Při použití benzínu s nízkým oktanovým číslem může docházet ke klepání motoru, které způsobuje jeho poškození.

Olej pro dvoudobé motory

• Nejlepších výsledků dosáhnete s olejem pro dvoudobé motory Husqvarna.
• Není-li k dispozici olej pro dvoudobé motory Husqvarna, použijte kvalitní olej pro dvoudobé motory určený pro vzduchem chlazené motory. Správný olej vám doporučí servisní prodejce.

VAROVÁNÍ: Nepoužívejte olej pro dvoudobé motory chlazené vodou (olej pro lodní motory). Nepoužívejte olej pro čtyřdobé motory.

Míchání paliva a oleje pro dvoudobé motory

Benzín, I Olej pro dvou-	taktní motory, I
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

VAROVÁNÍ: Při míchání pouze malého množství paliva hrozí riziko, že malá chyba v poměru významně ovlivní výslednou směs. Pečlivě odměřte množství oleje, který bude přimíchán do paliva, aby bylo zajištěno, že docílíte správného poměru.

1. Doplňte polovinu množství benzínu do čisté nádoby na palivo.
2. Přidejte celé množství oleje.
3. Směs paliva rádně protřepejte.
4. Přidejte do nádoby zbývající množství benzínu.
5. Směs paliva dobře protřepejte.

VAROVÁNÍ: Neskladujte směs paliva déle než 1 měsíc.

Doplňování paliva do palivové nádrže

VÝSTRAHA: Z bezpečnostních důvodů dodržujte následující postup.

1. Vypněte motor a nechte jej vychladnout.

2. Očistěte plochu kolem víčka palivové nádrže.

1. Protřepejte nádobu, aby se palivo zcela promíchalo.
2. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
3. Naplňte palivovou nádrž.

VAROVÁNÍ: Ujistěte se, že v palivové nádrži není přiliš mnoho paliva. Palivo se rozpíná, jakmile se zahřeje.

1. Pevně dotáhněte víčko palivové nádrže.
2. Očistěte rozlité palivo na výrobku a v jeho okolí.
3. Před nastartováním přemístěte výrobek alespoň 3 m (10 stop) od místa, kde jste doplňovali palivo, a zdroje paliva.

Povšimněte si: Umístění palivové nádrže na výrobku naleznete v části Popis výrobku na strani 85.

Záběh motoru

- Během prvních 10 hodin provozu nepoužívejte plný plyn bez zatížení po dlouhou dobu.

Používání správného oleje na mazání řetězu

VÝSTRAHA: Nepoužívejte vyjetý olej, který může způsobit zranění nebo poškodit životní prostředí. Vyjetý olej také způsobuje poškození čerpadla oleje, vodicí lišty a řetězu pily.

VÝSTRAHA: Pokud není mazání řezacího zařízení dostatečné, řetěz pily se může přetrhnout. Nebezpečí vážného zranění či smrti obsluhy.

VÝSTRAHA: Tento výrobek má funkci, která zajistí, že se benzín spotřebuje dříve než olej na mazání řetězu. Používejte správný olej na mazání řetězu, aby mohla tato funkce správně fungovat. Při výběru oleje na mazání řetězu se poradťe se servisním prodejcem.

• Použitím oleje na mazání řetězu Husqvarna docílíte maximální životnosti řetězu pily a zabráníte negativním dopadům na životním prostředí. Pokud není olej Husqvarna k dispozici, doporučujeme použivat standardní olej na mazání řetězu.
• Používejte olej na mazání řetězu s dobrou přilnavostí k řetězu pily.
• Používejte olej na mazání řetězu se správným rozsahem viskozity podle teploty vzduchu.

VAROVÁNÍ: Pokud je olej příliš řídký, spotřebuje se dříve než palivo. Při teplotách nižších než 0 °C (32 °F) jsou některé oleje příliš husté, což může způsobit poškození součástí čerpadla oleje.

• Používejte doporučené řezací zařízení. Další informace naleznete v části Příslušenství na strani 120.
• Odšroubujte víčko nádrže oleje na mazání řetězu.
• Doplňte olej do nádrže oleje na mazání řetězu.
• Rádně utáhněte víčko.

Abstract black silhouette of a droplet above a stylized mask (no text or symbols)

Povšimněte si: Umístění nádrže oleje na mazání řetězu na výrobku naleznete v části Popis výrobku na strani 85.

Informace o zpětném vrhu

VÝSTRAHA: Zpětný vrh může způsobit obsluze a dalším osobám vážné zranění. Abyste snížili nebezpečí, musíte znát příčiny zpětného vrhu a vědět, jak jim předejít.

K zpětnému vrhu dochází, pouze pokud se zóna zpětného vrhu na vodicí liště dotkne nějakého předmětu. K zpětnému vrhu může dojít náhle a velkou silou, která odmrští výrobek proti uživateli.

K zpětnému vrhu vždy dochází v rovině řezu vodicí lišty. Výrobek je odmrštěn proti uživateli, ale může dojít také

k pohybu jiným směrem. Směr pohybu závisí na typu použití výrobku v době, kdy dojde k zpětnému vrhu.

Menší poloměr špičky vodicí lišty snižuje sílu zpětného vrhu.

Používejte řetěz pily s nízkým zpětným vrhem pro snížení účinků zpětného vrhu. Nedovolte, aby zóna zpětného vrhu narazila do jakéhokoli předmětu.

VÝSTRAHA: Žádný řetěz pily zcela nezabrání zpětnému vrhu. Vždy dodržujte pokyny.

Časté otázky ohledně zpětného vrhu

- Aktivuje má ruka brzdu řetězu vždy v případě zpětného vrhu?

Ne. Je nezbytné vyvinout určitou sílu k zatlačení ochranného krytu levé ruky dopředu. Pokud nevyvinete nezbytnou sílu, brzda řetězu se neaktivuje. Během práce také musíte stále držet rukojeti výrobku oběma rukama. Pokud nastane zpětný vrh, je možné, že brzda řetězu nezastaví řetěz pily dříve, než do vás narazí. Existují také určité polohy, ve kterých nemůže vaše ruka narazit do ochranného krytu levé ruky a aktivovat tak brzdu řetězu.

- Aktivuje vždy mechanismus uvolňovaný setrvačností brzdu řetězu při zpětném vrhu?

Ne. Zaprvé musí správně fungovat brzda řetězu. Pokyny pro provádění kontroly brzdy řetězu naleznete v části Údržba a kontroly bezpečnostních zařízení na výrobku na strani 108. Doporučujeme vám provést tento postup před každým použitím výrobku. Za druhé musí být zpětný vrh silný, aby aktivoval brzdu řetězu. Pokud je brzda řetězu příliš citlivá, může se aktivovat během náročného provozu.

- Ochrání mne brzda řetězu v případě zpětného vrhu vždy před zraněním?

Ne. Brzda řetězu musí správně fungovat, aby mohla zajišťovat ochranu. Brzda řetězu se musí také během zpětného vrhu aktivovat, aby mohla zastavit řetěz pily. Pokud se nacházíte poblíž vodicí lišty, je možné, že brzda řetězu nemusí mít dostatek času, aby zastavila řetěz pily, než vás zasáhne.

VÝSTRAHA: Zpětnému vrhu můžete zabránit pouze vy a správné pracovní postupy.

Před spuštěním výrobku

VÝSTRAHA: Brzda řetězu musí být při startování řetězové pily aktivovaná, aby se snížilo nebezpečí poranění.

1. Posunutím ochranného krytu dopředu aktivujte brzdu řetězu.

1. Vytažením vypínače (A) ven a nahoru jej nastavte do startovací polohy.
2. Stiskněte pomocnou palivovou pumpičku (B) přibližně 6krát nebo do doby, než se začne plnit palivem. Není nezbytné zcela naplnit pomocnou palivovou pumpičku.

1. Pokračujte do části Spuštění výrobku na strani 99 s dalšími pokyny.

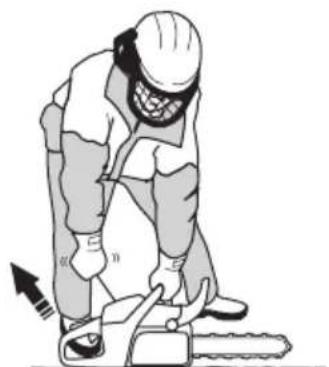

Spuštění výrobku

VÝSTRAHA: Při spouštění výrobku musíte udržovat nohy ve stabilní poloze.

VÝSTRAHA: Pokud se řetěz pily otáčí při volnoběžných otáčkách, obrat'te se na servisního prodejce a nepoužívejte výrobek.

1. Položte výrobek na zem.
2. Položte levou ruku na prední rukojeť.

3. Vložte pravou nohu do prostoru pro nohu v zadní rukojeti.

4. Pomalu táhněte za rukojeť startovací šňůry pravou rukou, dokud neucítíte odpor.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky.

1. Rychle a silou tahejte za rukojet' startovací šňůry, dokud se nespustí motor.

VAROVÁNÍ: Nevytahujte celou délku startovací šňůry a nepouštějte rukojeť. Můžete tím výrobek poškodit.

1. Rychle deaktivujte pojistku páčky plynu, aby se výrobek nastavil na volnoběžné otáčky.

1. Zatažením ochranného krytu levé ruky dozadu deaktivujte brzdu řetězu.

1. Stisknutím vypínače vypněte motor.

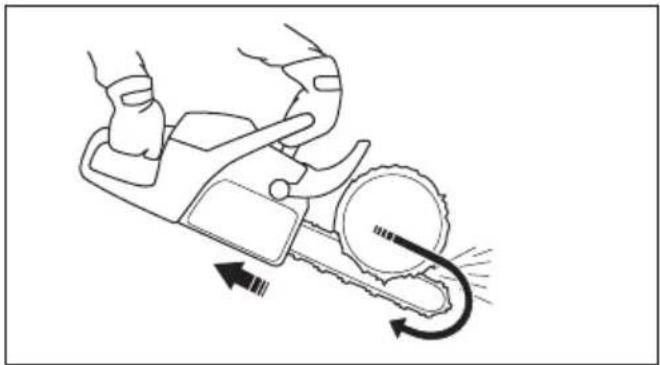

Řez nabíhajícím a odbíhajícím řetězem

Dřevo můžete přeříznout ze 2 různých poloh.

- Řezání nabíhajícím řetězem je, když řežete dolní částí vodicí lišty. Řetěz pily při řezání stromu tähne výrobek od uživatele. V této poloze máte lepší kontrolu nad výrobkem a polohou zóny zpětného vrhu.

- Řezání odbíhajícím řetězem je, když řežete horní částí vodicí lišty. Řetěz pily tlačí výrobek směrem k uživateli.

VÝSTRAHA: Pokud dojde k sevření řetězu pily v kmeni, výrobek může být zatlačen proti vám. Držte pevně výrobek a zkontroluje, zda se zóna zpětného vrhu na vodicí liště nedotýká stromu a nemůže způsobit zpětný vrh.

VÝSTRAHA: Používejte plný výkon při řezání a po každém řezu snižte otáčky na volnoběžné.

VAROVÁNÍ: Pokud motor běží na plný plyn bez zatížení, může dojít k jeho poškození.

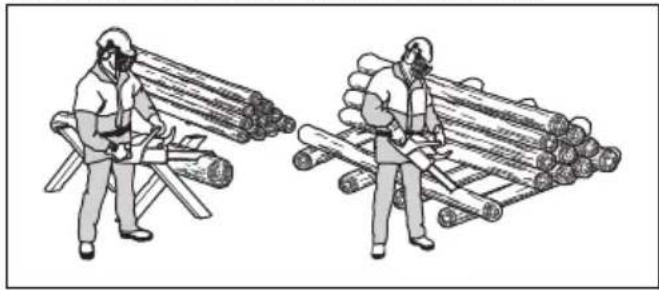

1. Položte kmen na pracovní kozu nebo ližiny.

VÝSTRAHA: Neřežte kmeny na hromadě. Zvyšuje se nebezpečí zpětného vrhu a může dojít k vážnému zranění nebo usmrcení.

1. Odstraňte pořezané kusy z prostoru řezání.

VÝSTRAHA: Pořezané kusy v prostoru řezání zvyšují nebezpečí zpětného vrhu a ztráty rovnováhy.

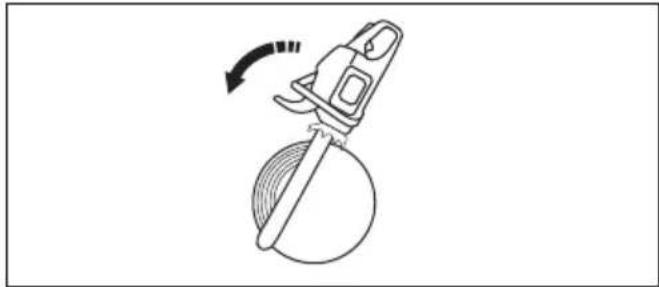

Použití zubové opěrky

1. Zatlačte zubovou opěrku do kmene stromu.
2. Přidejte plný plyn a otáčejte výrobkem. Zubovou opěrku mějte opřenou o kmen. Tento postup usnadňuje použití síly potřebné k prořezání kmene.

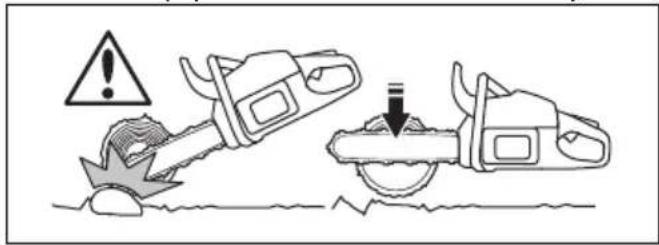

Řezání kmene na zemi

1. Řežte kmen nabíhajícím řetězem. Udržujte plný plyn, ale budťe připraveni na možnost náhlé nehody.

VÝSTRAHA: Při dokončování řezu dbejte na to, aby řetěz pily nezavadil o zem.

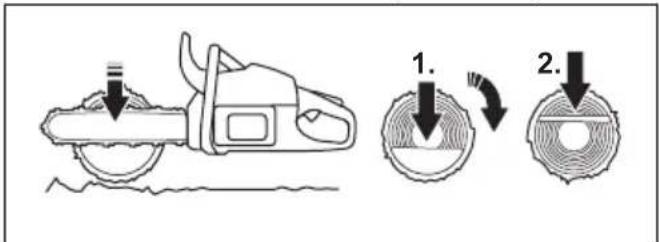

1. Proved'te řez přibližně do 23 kmene a přestaňte řezat. Otočte kmen a řežte z opačné strany.

Řezání kmene podepřeného na jednom konci

VÝSTRAHA: Dbejte na to, aby kmen během řezání nepraskl. Dodržujte níže uvedené pokyny.

1. Řežte odbíhajícím řetězem do přibližně ½ kmene.
2. Řežte nabíhajícím řetězem, dokud se oba řezy nepropojí.

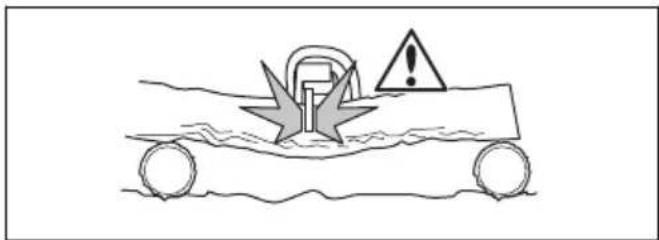

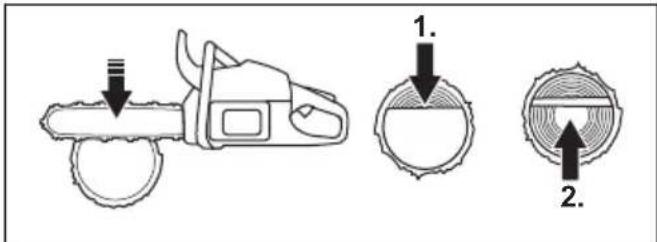

Řezání kmene podepřeného na dvou koncích

VÝSTRAHA: Dbejte na to, aby se řetěz pily během řezání nezachytil v kmeni. Dodržujte níže uvedené pokyny.

1. Řežte nabíhajícím řetězem do přibližně ½ kmene.

2. Přeřízněte zbývající část kmene odbíhajícím řetězem a dokončete řez.

VÝSTRAHA: Pokud se řetěz pily zachytí v kmeni, vypněte motor. Pomocí páky rozevřete řez a vyjměte výrobek. Nepokoušejte se vytáhnout výrobek rukou. Může dojít ke zranění při náhlém uvolnění výrobku.

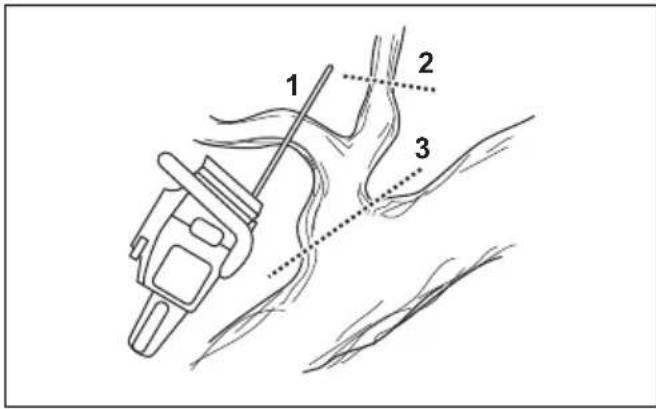

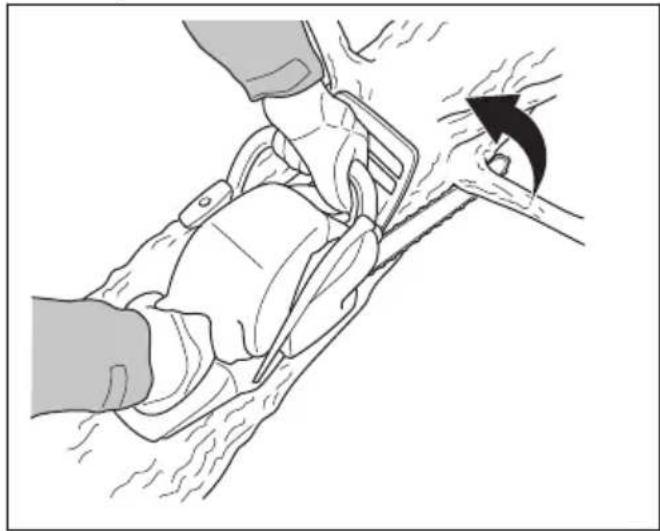

Technika odvětvování

Povšimněte si: Při řezání silných větví použijte techniku řezání. Další informace naleznete v části Technika řezání na strani 100.

VÝSTRAHA: Při použití techniky odvětvování hrozí vysoké riziko nehody. Informace, jak předejít zpětnému vrhu, naleznete v části Informace o zpětném vrhu na strani 98.

VÝSTRAHA: Řežte větve jednu po druhé. Při odstraňování malých větví dávejte pozor a neřežte keře nebo mnoho malých větviček najednou. Malé větvičky se mohou zachytit v řetězu pily a bránit bezpečnému provozu výrobku.

Povšimněte si: V prípadě potřeby režte větve po částech.

1 2 3

1. Odstraňte větve na pravé straně kmene. a) Držte vodicí lištu na pravé straně kmene a udržujte tělo výrobku proti kmeni.

b) Zvolte vhodnou techniku řezání pro příslušné napružení ve větvi.

VÝSTRAHA: Pokud si nejste jisti, jak přeříznout větev, požádejte nejprve o radu profesionálního uživatele řetězové pily.

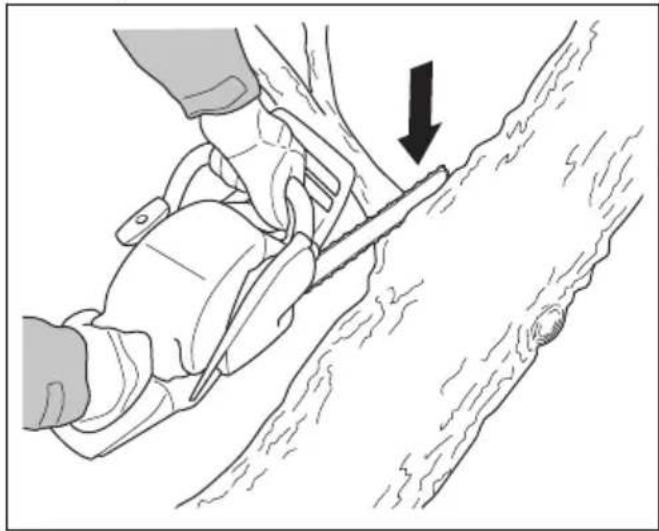

1. Odstraňte větve v horní části kmene.

a) Přidržujte výrobek na kmeni a ved'te vodicí lištu podél kmene.
b) Řežte odbíhajícím řetězem.

1. Odstraňte větve na levé straně kmene.

a) Zvolte vhodnou techniku řezání pro příslušné napružení ve větvi.

VÝSTRAHA: Pokud si nejste jisti, jak přeříznout větev, požádejte nejprve o radu profesionálního uživatele řetězové pily.

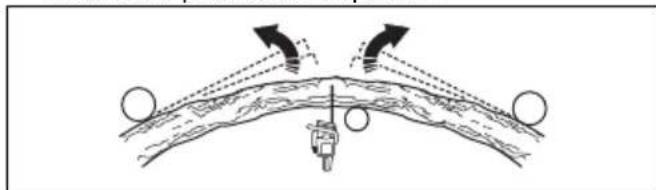

Pokyny pro řezání napružených větví naleznete v části Řezání napružených stromů a větví na strani 105.

Kácení stromů

VÝSTRAHA: Kácení stromů mohou provádět pouze zkušení pracovníci. Pokud možno absolvujte školení v používání řetězové pily. Další znalosti vám mohou předat uživatelé s většími zkušenostmi.

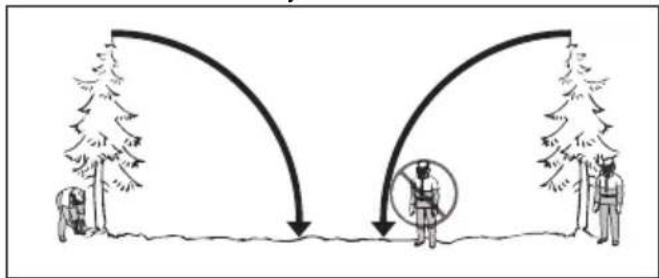

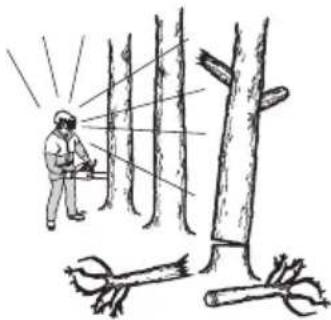

Udržování bezpečné vzdálenosti

1. Okolní osoby udržujte v bezpečné vzdálenosti, minimálně 2 1/2 délky stromu.

1. Zajistěte, aby se v této nebezpečné zóně před nebo během kácení nevyskytovaly další osoby.

1. Určete, jakým směrem chcete, aby strom spadl. Cílem je pokácet strom na místo, kde můžete co nejsnáze provést odvětvení a rozřezat kmen. Je také důležité, abyste zde měli stabilní postoj a mohli se bezpečně pohybovat.

VÝSTRAHA: Pokud je nebezpečné nebo nemožné pokácet strom v přirozeném směru, pokácejte jej v jiném směru.

1. Určete přirozený směr pádu stromu. Například náklon a ohnutí stromu, směr větru, rozmístění větví a váha sněhu.

2. Zkontrolujte, zda nejsou v okolí překážky, například jiné stromy, elektrická vedení, silnice anebo budovy.

3. Prohlédněte strom a hledejte známky hniloby na kmeni.

VÝSTRAHA: Hniloba na kmeni představuje nebezpečí, že strom spadne před dokončením řezu.

1. Zkontrolujte, zda nejsou na stromě poškozené nebo odumřelé větve, které by se mohly zlomit a spadnout na vás při kácení.

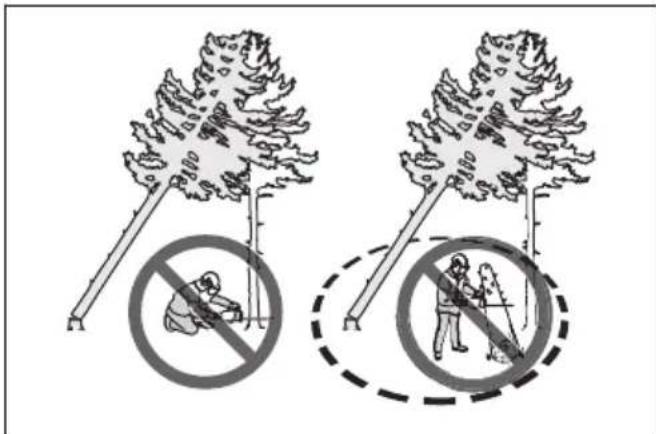

2. Nedovolte, aby strom spadl na jiný stojící strom. Odstraňování zaklesnutého stromu je nebezpečné a hrozí velké nebezpečí nehody. Další informace naleznete v části Uvolnění zaklesnutého stromu na strani 105

VÝSTRAHA: Během kritických činností kácení musíte okamžitě po dokončení řezání odklopit ochranu sluchu. Je to důležité, abyste slyšeli zvuky a výstražné signály.

Čištění kmene a ústupové cesty

Odříznete všechny větve od výšky ramen dolů.

1. Řežte nabíhajícím řetězem shora dolů. Dbejte na to, aby byl strom mezi vámi a výrobkem.

1. Odstraňte podrost z pracovní oblasti kolem stromu. Odstraňte pořezaný materiál z pracovní oblasti.

2. Zkontrolujte, zda nejsou v oblasti překážky, například kameny, větve a díry. Musíte mít volnou ústupovou cestu, když strom začne padat. Vaše ústupová cesta by měla vést pod úhlem přibližně 135 stupňů od směru kácení.

3. Nebezpečná zóna

4. Ústupová cesta

5. Směr kácení

Kácení stromů

Společnost Husqvarna doporučuje provést směrový zářez a poté při kácení stromu využít metodu bezpečnostního okénka. Metoda bezpečnostního okénka pomáhá vytvořit správný nedořez a získat lepší kontrolu nad směrem kácení.

VÝSTRAHA: Nekácejte stromy s průměrem větším než je dvojnásobek

délky vodicí lišty. Před prováděním takových prací musíte absolvovat zvláštní školení.

Nedořez

Nejdůležitějším krokem při kácení stromu je vytvoření správného nedořezu. Se správným nedořezem můžete kontrolovat směr kácení a zajistit bezpečnost postupu kácení.

Tloušt'ka nedořezu musí být stejnoměrná a tvořit minimálně 10 % průměru stromu.

VÝSTRAHA: Pokud je nedořez nesprávně proveden nebo příliš tenký, ztratíte kontrolu nad směrem kácení.

1. Vytvořte směrové zářezy do ¼ průměru stromu. Vytvořte horní a dolní směrový zářez tak, aby mezi nimi byl úhel 45° až 70°.

45°-70°

a) Vytvořte horní směrový zářez. Zarovnejte značku směru kácení (1) na výrobku se směrem kácení stromu (2). Postavte se za výrobek. Strom musí být po vaší levé straně. Provedte řez nabíhajícím řetězem.
b) Vytvořte dolní směrový zářez. Konec dolního směrového zářezu musí být ve stejném místě jako konec horního směrového zářezu.

1 2

1. Dolní směrový zářez musí být vodorovný a pod úhlem 90° ke směru kácení.

Použití metody bezpečnostního okénka

Hlavní řez musí být mírně nad směrovým zářezem.

VÝSTRAHA: Při řezání špičkou lišty bud’te opatrní. Při provádění zápichu do kmene začněte řezat dolní částí špičky lišty.

1. Pokud je využitelná délka řezu delší než průměr stromu, pokračujte kroky (a–d).

a) Provedte zápich prímo do kmene tak, aby zůstala správná šířka nedorezu.

b) Řežte nabíhajícím řetězem do doby, než zůstane 13 kmene.
c) Vytáhněte vodicí lištu 5 až 10 cm (2 až 4 palce) dozadu.
d) Řezem ve zbývající části kmene vytvořte bezpečnostní okénko, které je 5 až 10 cm (2 až 4 palce) široké.

1. Pokud je využitelná délka řezu kratší než průměr stromu, pokračujte kroky (a–d).

a) Zapíchněte pilu v přímém směru do kmene. Zápich musí být delší než 3/5 průměru kmene.

b) Řežte nabíhajícím řetězem skrze zbývající část kmene.

c) Zapíchněte pilu přímo do kmene z druhé strany stromu a vytvořte správný nedořez.
d) Řežte odbíhajícím řetězem do doby, než zůstane 13 kmene a vytvořte bezpečnostní okénko.

1. Vložte klín do zářezu přímo zezadu.

1. Přeřiznutím bezpečnostního okénka pokácejte strom.

Povšimněte si: Pokud se strom neskácí, pokácejte jej zatlučením klínu.

1. Když strom začne padat, opust'te prostor s využitím ústupové cesty. Přesuňte se minimálně 5 m (15 stop) od stromu.

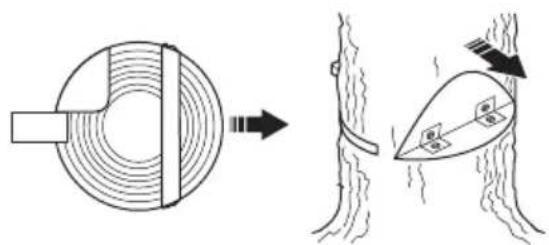

Uvolnění zaklesnutého stromu

VÝSTRAHA: Odstraňování zaklesnutého stromu je velmi nebezpečné a hrozí vysoké nebezpečí nehody. Držte se mimo nebezpečnou zónu a nepokoušejte se kácet zaklesnutý strom.

Nejbezpečnějším postupem je použít jeden z následujících navijáků:

Řezání napružených stromů a větví

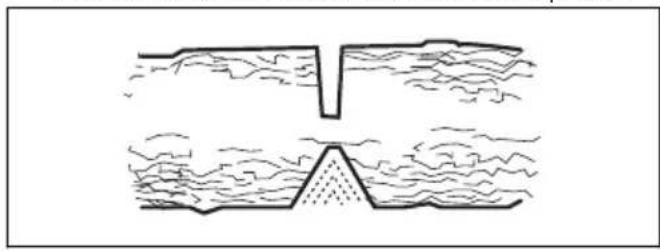

1. Uvědomte si, která strana stromu nebo větve je napružená.
2. Uvědomte si, kde je bod maximálního napružení.

1. Určete, jak co nejbezpečněji uvolnit napružení.

Povšimněte si: V některých situacích je jedinou bezpečnou metodou použít naviják a nikoli výrobek.

1. Postavte se na místo, kde vás nemůže uderit strom nebo větev po uvolnění napružení.

1. Vytvořte jeden nebo více řezů s dostatečnou hloubkou, které sníží napružení. Řežte v bodě nebo poblíž bodu maximálního napružení. Nechte strom nebo větev rozlomit v bodu maximálního napružení.

VÝSTRAHA: Neřežte přímo celý strom nebo větev pod napružením.

VÝSTRAHA: Dávejte velký pozor při řezání napruženého stromu. Hrozí nebezpečí, že se strom začne rychle pohybovat před nebo po dokončení řezu. Pokud se nacházíte v nesprávné poloze

nebo pokud je řez proveden nesprávně, hrozí nebezpečí vážného zranění.

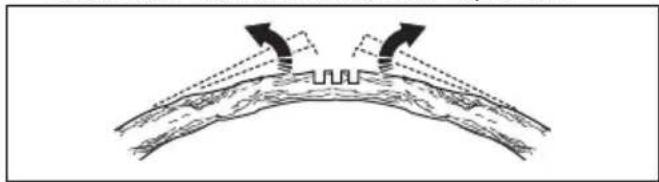

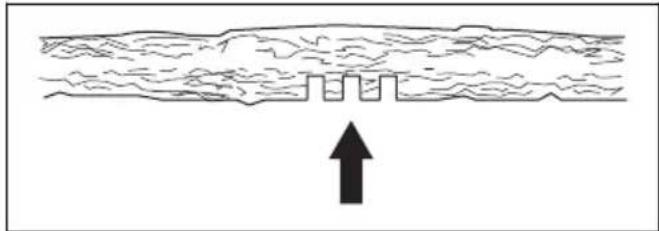

1. Pokud musíte přeříznout strom/větev, vytvořte 2 až 3 řezy, 1 palec (2,5 cm) vedle sebe a hluboké dva palce.

1. Pokračujte v řezání do větší hloubky, dokud se strom/větev neohne a neuvolní se napružení.

1. Po uvolnění napružení přeřízněte strom/větev z opačné strany ohybu.

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Plán údržby

Provádění denní údržby Týdenní údržba	Měsíční údržba
Vyčistěte vnější povrch výrobku a zkontrolujte, zda na rukojetích není přítomen olej.	Vyčistěte chladicí systém. Další informace jsou uvedeny v části Čištění chladicího systému na strani 117.	Zkontrolujte pás brzdy. Další informace jsou uvedeny v části Kontrola pá-su brzdy na strani 108.
Zkontrolujte páčku plynu a pojistku páčky plynu. Další informace jsou uvedeny v části Kontrola pojistky páčky plynu a páčky plynu na strani 108.	Zkontrolujte startér, startovací šňůru a vratnou pružinu.	Zkontrolujte střed spojky, buben spojky a pružinu spojky.

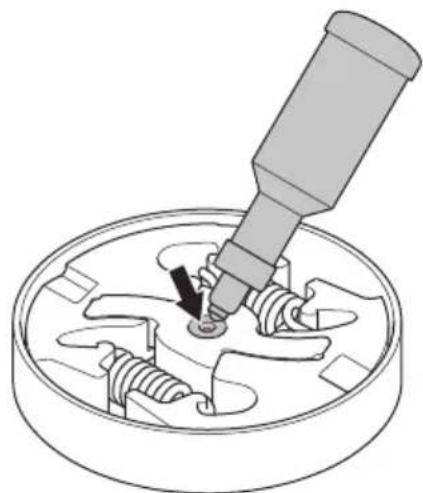

Zkontrolujte, zda nejsou antivibračních prvky poškozené.	Promažte jehlové ložisko. Další informace jsou uvedeny v části Mazání jehlového ložiska na strani 115.	Vyčistěte zapalovací svíčku. Další informace jsou uvedeny v části Kontrola zapalovací svíčky na strani 112.
Vyčistěte a zkontrolujte brzdu řetězu. Další informace jsou uvedeny v části Kontrola ochranného krytu levé ruky a aktivace brzdy řetězu na strani 108.	Odstraňte otřepy z hran vodicí lišty. Další informace jsou uvedeny v části Kontrola vodicí lišty na strani 116.	Vyčistěte vnější povrch karburátoru.
Zkontrolujte zachycovač řetězu. Další informace jsou uvedeny v části Kontrola zachycovače řetězu na strani 109.	Vyčistěte nebo vyměňte sítko lapače jisker na tlumiči výfuku. Další informace jsou uvedeny v části Kontrola tlumiče výfuku na strani 109.	Zkontrolujte stav palivového filtru a hadice přívodu paliva. V případě potřeby proved'te výměnu.
Otočte vodicí lištu, zkontrolujte maza-cí otvor a vyčistěte drážku ve vodicí liště. Další informace jsou uvedeny v části Kontrola vodicí lišty na strani 116.	Očistěte oblast karburátoru. Proveďte	kontrolu všech elektrických kabelů a konektorů.
Zkontrolujte, zda jsou vodicí lišta a řetěz pily dostatečně promazané.	Vyčistěte nebo vyměňte vzduchový filtr. Další informace jsou uvedeny v části Čištění vzduchového filtru na strani 111.	Vyprázdněte palivovou nádrž.
Zkontrolujte řetěz pily. Další informa-ce jsou uvedeny v části Ostření pilo-vého řetězu na strani 112.	Vyčistěte prostor mezi žebry válce. Vypust’te olejovou nádrž.
Naostřete řetěz pily a zkontrolujte je-ho napnutí. Další informace jsou uve-deny v části Seřízení napnutí řetězu pily na strani 114.
Zkontrolujte hnací řetězové kolo. Dal-ší informace jsou uvedeny v části Kontrola prstencové řetězky na strani 115.
Vyčistěte přívod vzduchu na startéru.
Zajistěte, aby byly matice i šrouby správně dotaženy.
Proveďte kontrolu vypínače. Další in-formace jsou uvedeny v části Kontro-la vypínače na strani 109.
Zkontrolujte, zda neuniká palivo z motoru, nádrže nebo palivových ve-dení.
Zkontrolujte, zda se pilový řetěz ne-otáčí při volnoběžných otáčkách mo-toru.
Zkontrolujte, zda není chránič pravé ruky poškozený.
Zkontrolujte, zda je tlumič výfuku správně upevněn, není poškozen a nechybí žádné součásti tlumiče vý-fuku.

Údržba a kontroly bezpečnostních zařízení na výrobku

Kontrola pásu brzdy

1. Kartáčem odstraňte dřevní prach, pryskyřici a nečistoty z brzdy řetězu a bubnu spojky. Nečistoty a opotřebení mohou snížit funkčnost brzdy.

1. Zkontrolujte pás brzdy. Pás brzdy musí být v nejtenčím místě silný alespoň 0,6 mm (0,024 palce).

Kontrola ochranného krytu levé ruky a aktivace brzdy řetězu

1. Zkontrolujte, zda není ochranný kryt levé ruky poškozený a zda na něm nejsou vady, například praskliny.

2. Zkontrolujte, zda se ochranný kryt levé ruky pohybuje volně a zda je bezpečně připevněn k e krytu spojky.

1. Podržte výrobek oběma rukama nad pařezem nebo jiným stabilním povrchem.

VÝSTRAHA: Motor musí být vypnutý.

1. Pust'te přední rukojeť a nechte špičku lišty narazit do pařezu.

1. Zkontrolujte, zda se aktivuje brzda řetězu, když špička lišty narazí do pařezu.

Kontrola brzdy řetězu

1. Nastartujte produkt. Viz pokyny v části Spuštění výrobku na strani 99 .

VÝSTRAHA: Zajistěte, aby řetěz pily nezavadil o zem nebo o nějaké jiné předměty.

1. Držte výrobek pevně.

2. Uved'te výrobek na plný výkon a nakloňte levé zápěstí proti ochrannému krytu levé ruky, aby se aktivovala brzda řetězu. Řetěz pily se musí okamžitě zastavit.

STOP

VÝSTRAHA: Nepouštějte přední rukojeť.

Kontrola pojistky páčky plynu a páčky plynu

1. Zkontrolujte, zda se páčka plynu a pojistka páčky plynu volně pohybují a zda vratná pružina funguje správně.

1. Stiskněte pojistku páčky plynu a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.

1. Zkontrolujte, zda se při uvolnění pojistky páčky plynu zajistí páčka plynu v nastavení volnoběžných otáček.

1. Spust'te výrobek a nastavte plný plyn.

2. Uvolněte páčku plynu a zkontrolujte, zda se řetěz pily zastaví a zůstane v klidu.

VÝSTRAHA: Pokud se řetěz pily otáčí, když je páčka plynu v poloze volnoběžných otáček, obrat’te se na servis.

Kontrola zachycovače řetězu

1. Zkontrolujte, zda není zachycovač řetězu poškozený.
2. Zkontrolujte, zda je zachycovač řetězu stabilní a řádně připevněný k tělu výrobku.

Kontrola chrániče pravé ruky

- Zkontrolujte, zda není chránič pravé ruky poškozený a zda na něm nejsou vady, například praskliny.

Kontrola systému tlumení vibrací

1. Zkontrolujte, zda nejsou na antivibračních prvcích nějaké praskliny nebo deformace.
2. Zkontrolujte, zda jsou antivibrační prvky správně uchyceny k motoru a rukojeti.

Informace o místech, kde je instalován systém tlumení vibrací na vašem výrobku, naleznete v části Popis výrobku na strani 85.

Kontrola vypínače

1. Nastartujte motor.

2. Stiskněte vypínač do polohy STOP. Motor se musí zastavit:

Kontrola tlumiče výfuku

VÝSTRAHA: Nepoužívejte výrobek s vadným tlumičem výfuku nebo tlumičem výfuku ve špatném stavu.

VÝSTRAHA: Výrobek nepoužívejte, pokud sitko lapače jisker v tlumiči výfuku chybí nebo je vadné.

1. Zkontrolujte tlumič výfuku, zda není poškozen nebo není vadný.
2. Pravidelně kontrolujte, zda je tlumič výfuku správně připevněn k výrobku.

1. Pokud je váš výrobek vybaven speciálním lapačem jisker, jednou týdně jej vyčistěte.

1. Vyměňte poškozené sítko lapače jisker.

VAROVÁNÍ: Pokud je sítko lapače jisker ucpané, výrobek se bude přehřívat a dojde k poškození válce a pístu.

AutoTune™

Tento výrobek má funkci AutoTune™, která automaticky nastavuje karburátor, čímž zajištuje nejlepší možné nastavení. Funkce AutoTune™ umožňuje motoru, aby se přizpůsobil povětrnostním podmínkám, nadmořské výšce, benzinu a typu oleje pro dvoudobé motory.

VAROVÁNÍ: Jestliže funkce AutoTune™ nepracuje správně, obrat'te se na svého servisního prodejce. Po několikerém naplnění palivem se výrobek nastaví správně.

Výměna přetržené nebo opotřebené startovací šňůry

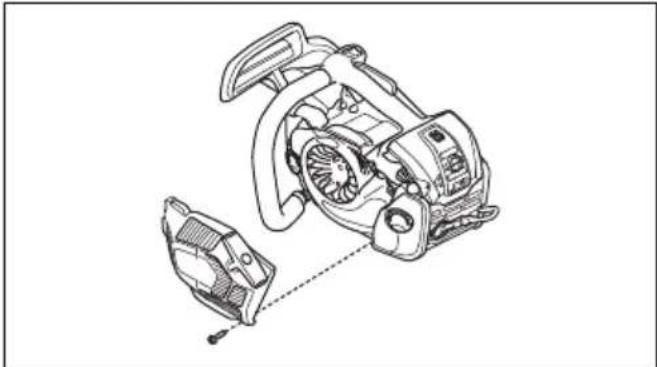

1. Povolte šrouby na krytu startéru.
2. Sejměte kryt startéru.

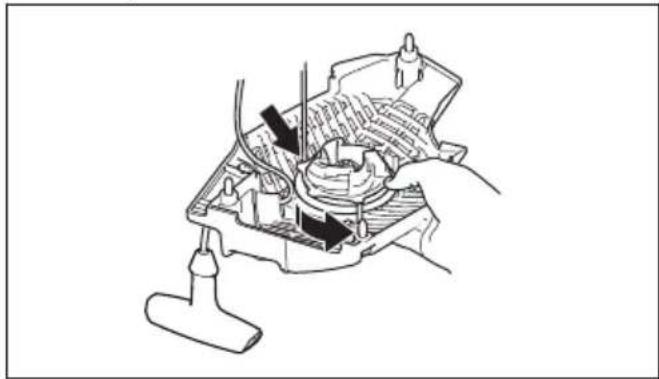

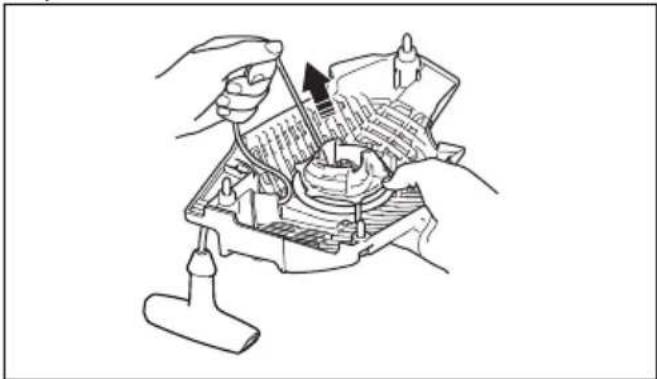

1. Startovací šňůru vytáhněte přibližně o 30 cm a vložte ji do zářezu na kladce.

1. Kladku nechte pomalu otáčet vzad, aby se uvolnila vratná pružina.

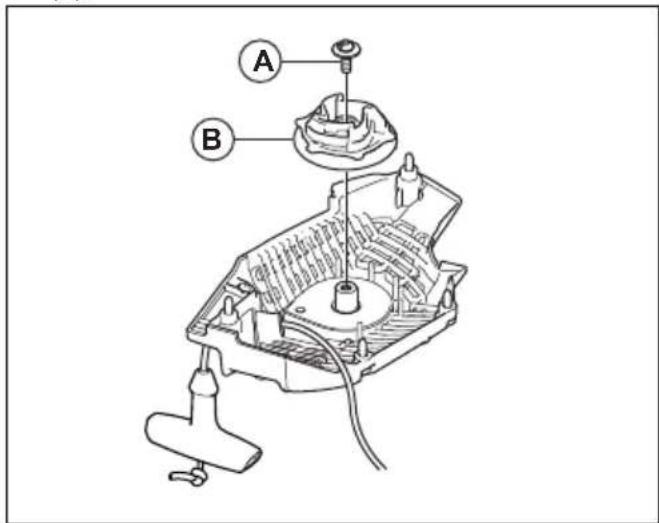

1. Demontujte šroub a podložku (A) a vyjměte řemenici (B).

1. Uchopte rukojet' startovací šňůry.

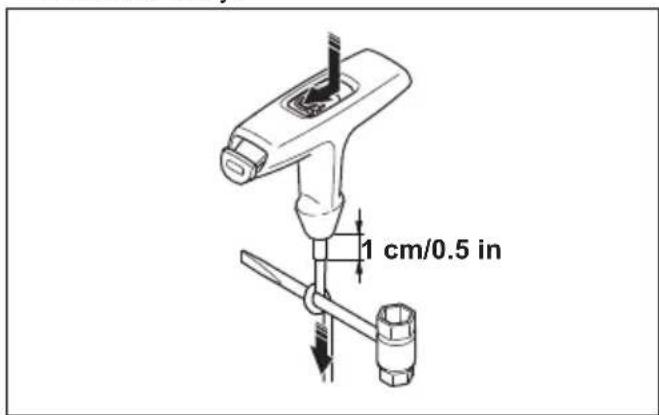

2. Za startovací šňůru zatáhněte tak, aby byl vidět 1 cm pružinového vedení. Současně zatlačte kryt rukojeti startovací šňůry dolů a sejměte jej z rukojeti startovací šňůry.

Povšimněte si: Jestliže je startovací šňůra přetržená v rukojeti startovací šňůry, zatlačte kryt rukojeti startovací šňůry směrem dolů. Sejměte kryt rukojeti startovací šňůry pomocí kombinovaného klíče.

1. Připevněte novou startovací šňůru do kladky. Tuto startovací šňůru naviňte na kladku přibližně ve třech závitech.
2. Připevněte kladku k vratné pružině. Konec vratné pružiny musí zapadnout do kladky.
3. Do středu kladky vložte šroub.

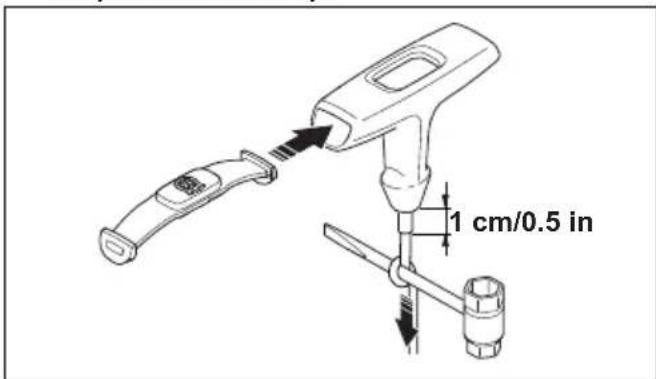

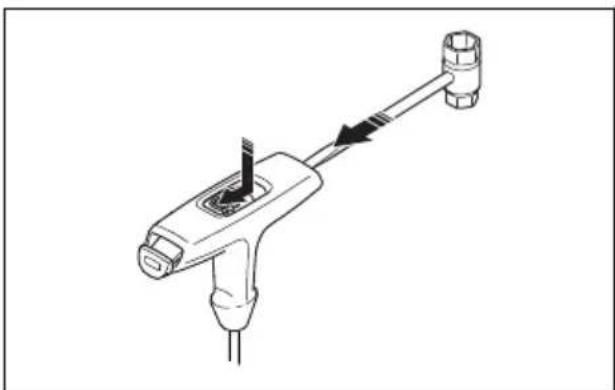

4. Startovací šňůru provlékněte otvorem v krytu startéru, rukojetí startovací šňůry a pružinovým vedením.

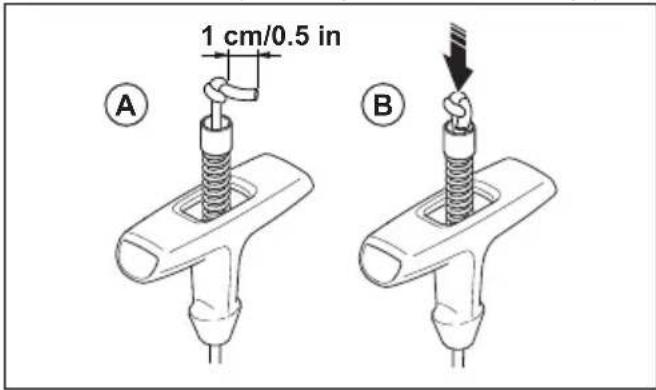

5. Ve vzdálenosti 1 cm (A) od konce startovací šňůry zavažte uzel.
6. Konec šnůry nebo startovací šnůru uvedte do polohy rovnoběžné s uzlem.
7. Uzel zatlačte do pozice v pružinovém vedení (B).

1 cm/0.5 in A B

1. Za startovací šňůru zatáhněte tak, aby byl vidět 1 cm pružinového vedení. Zároveň namontujte kryt rukojeti startovací šňůry.

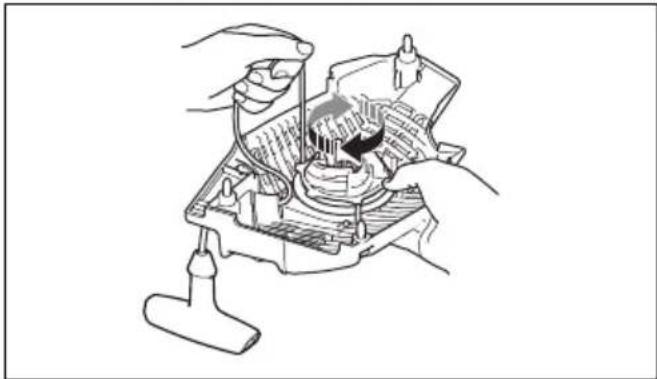

Napnutí vratné pružiny

1. Zahákněte startovací šňůru do zářezu v kladce.

2. Startovací kladkou otočte přibližně o 2 otáčky ve směru hodinových ručiček.

3. Dejte palec na kladku.
4. Zatáhněte za rukojeť startovací šňůry a zcela vytáhněte startovací šňůru.
5. Posuňte palec a uvolněte startovací šňůru.
6. Zkontrolujte, zda můžete kladkou otočit o ½ otáčky po kompletním vytažení startovací šňůry.

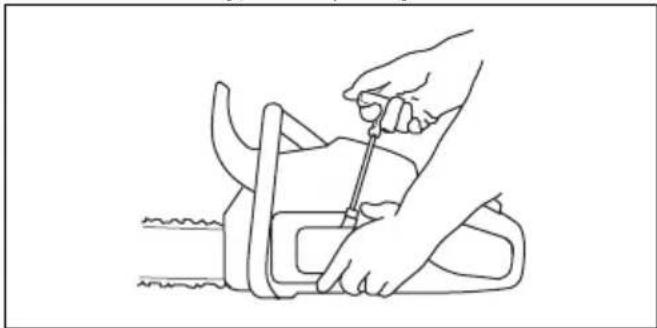

Montáž krytu startéru na výrobek

1. Vytáhněte startovací šňůru a přiložte startér na příslušné místo na klikové skříni.
2. Pomalu uvolněte startovací šňůru tak, aby zaskočily západky kladky.
3. Dotáhněte šrouby, které upevňují startér.

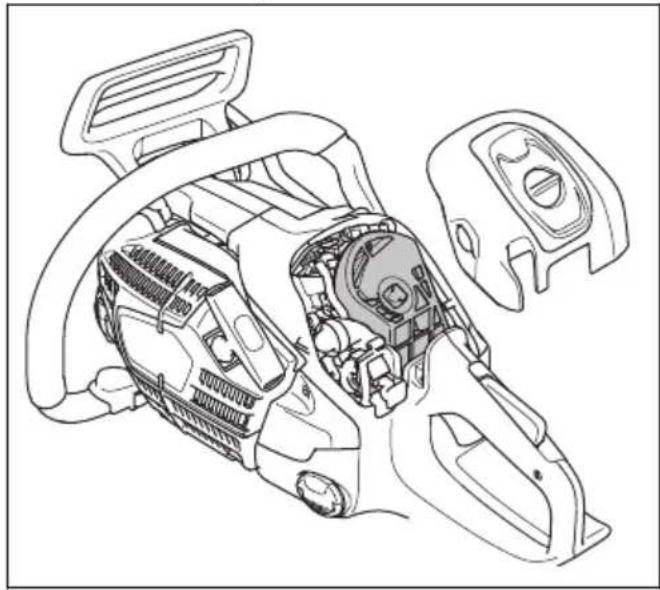

Čištění vzduchového filtru

Pravidelně odstraňujte nečistoty a prach ze vzduchového filtru. To slouží jako prevence poruch karburátoru, problémů se startování, ztráty výkonu motoru, opotřebení dílů motoru a větší než obvyklé spotřeby paliva.

1. Odmontujte kryt vzduchového filtru a filtr.
2. Kartáčem nebo zatřesením vyčistěte vzduchový filtr. K čištění použijte čisticí prostředek a vodu.

Povšimněte si: Vzduchový filtr, který byl používán po delší dobu, již nelze zcela vyčistit. Vzduchový filtr pravidelně vyměňujte a vždy vyměňte vadný vzduchový filtr.

1. Namontujte vzduchový filtr a při montáži zkontrolujte, zda těsně dosedá proti držáku filtru.

Povšimněte si: Kvůli různým pracovním podmínkám, počasí nebo sezóně se mohou ve výrobku používat různé typy vzduchových filtrů. Další informace získáte u svého prodejce poskytujícího servis.

Kontrola zapalovací svíčky

VAROVÁNÍ: Použijte doporučenou zapalovací svíčku. Další informace naleznete v části Technické údaje na strani 119. Nesprávná zapalovací svíčka může výrobek poškodit.

1. Pokud výrobek nelze snadno spustit nebo ovládat, nebo jestliže výrobek nepracuje správně při volnoběžných otáčkách, zkontrolujte, zda nejsou na zapalovací svíčce nechtěné materiály. Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, proved'te tyto kroky:
   a) zkontrolujte správnost palivové směsi; b) zkontrolujte, zda je vzduchový filtr čistý.
2. Pokud je zapalovací svíčka znečištěná, vyčistěte ji.
3. Zkontrolujte, zda je vzdálenost elektrod 0.65 mm / 0.026 in.

1. Zapalovací svíčku vyměňujte jedenkrát za měsíc nebo ještě častěji v případě potřeby.

Ostření pilového řetězu

Informace o vodicí liště a řetězu pily

VÝSTRAHA: Při používání nebo údržbě řetězu pily noste ochranné rukavice. Zranění může způsobit i řetěz pily, který se nepohybuje.

Vyměňte opotřebenou nebo poškozenou vodicí lištu nebo řetěz pily za kombinaci lišty a řetězu doporučené společností Husqvarna. To je nezbytné pro udržení bezpečnostních funkcí výrobku. Seznam doporučených kombinací lišty a řetězu naleznete v části Příslušenství na strani 120.

- Délka vodicí lišty, in/cm. Informace o délce vodicí lišty obvykle naleznete na zadním konci vodicí lišty.

- Počet zubů na řetězovém kolečku špičky lišty (T).

- Rozteč řetězu, in. Vzdálenost mezi vodicími články řetězu pily musí odpovídat vzdálenostem mezi zuby na řetězovém kolečku na špičce lišty i na hnacím řetězovém kole.

- Počet vodicích článků (ks). Počet vodicích článků závisí na typu vodicí lišty.

Pure mechanical linkage diagram without any text, numbers, or symbols

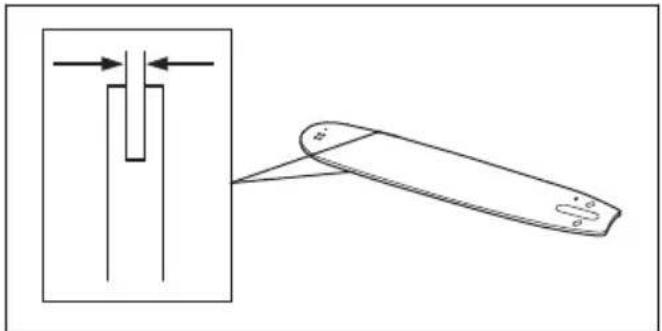

- Šířka drážky lišty, in/mm. Šířka drážky ve vodicí liště musí být stejná jako šířka vodicích článků řetězu.

- Otvor pro mazání řetězu a otvor pro napínač řetězu. Vodicí lišta musí být vhodná pro příslušný výrobek.

- Tloušt'ka vodicího článku, mm/in.

Obecné informace o ostření frézovacích zubů

Nepoužívejte tupý řetěz pily. Pokud je řetěz pily tupý, musíte vyvinout větší tlak k zatlačení vodicí lišty do dřeva. Pokud je řetěz pily velmi tupý, nebudou se vytvářet piliny, ale pouze prach.

Ostrý řetěz pily prochází snadno dřevem a piliny jsou dlouhé a silné.

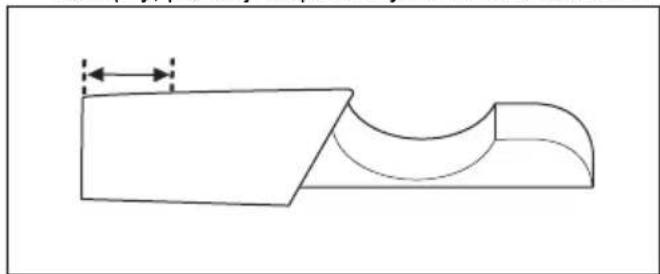

Řezací zub (A) a omezovací zub (B) společně tvoří řezací část řetězu pily, tzv. řezací článek. Rozdíl výšky mezi těmito dvěma zuby zajišťuje hloubku řezu (nastavení výšky omezovacích zubů).

A B

Při ostření frézovacích zubů zohledněte následující informace:

- Úhel broušení.

Bez správného vybavení není snadné řetěz pily správně naostřit. Používejte vodítko pilníku Husqvarna. To vám pomůže maximalizovat řezný výkon a minimalizovat nebezpečí zpětného vrhu.

VÝSTRAHA: Síla zpětného vrhu se velmi zvyšuje, pokud nebudete dodržovat pokyny k ostření.

Povšimněte si: Informace o ostření řetězu pily naleznete v části Ostření řezacích zubů na strani 113.

Ostření řezacích zubů

1. Pomocí kulatého pilníku a vodítka pilníku naostřete řezací zuby.

Povšimněte si: Informace o pilníku a vodítku pilníku, které doporučuje společnost Husqvarna, naleznete v části Nástroje na ostření a úhly ostření na strani 121.

1. Přiložte řádně vodítko pilníku k řezacímu zubu. Viz pokyny dodané s vodítkem pilníku.
2. Přejed'te pilníkem z vnitřní strany řezacích zubů směrem ven. Při zpětném pohybu tlačte méně.

1. Naostřete všechny řezací zuby na jedné straně.
2. Otočte výrobek a naostřete zuby na druhé straně.
3. Zkontrolujte, zda jsou všechny řezací zuby stejně dlouhé.

Obecné informace o nastavení výšky omezovacích zubů

Nastavení výšky omezovacího zubu (C) se změní po naostření řezacího zubu (A). Aby bylo možné udržet maximální řezný výkon, musíte naostřením omezovacích zubů (B) docílit doporučeného nastavení výšky omezovacích zubů. Pokyny o nastavení výšky omezovacích zubů pro váš řetěz pily naleznete v části Nástroje na ostření a úhly ostření na strani 121.

A B C

VÝSTRAHA: Nebezpečí zpětného odrazu se zvyšuje, jestliže je výška omezovacích zubů příliš velká!

Nastavení výšky omezovacího zubu

Než začnete nastavovat výšku omezovacích zubů nebo ostřit frézovací zuby, přečtěte si pokyny v části Ostření řezacích zubů na strani 113. Doporučujeme výšku omezovacích zubů upravovat při každém třetím ostření řetězu.

Doporučujeme vám používat naši měrku snížení omezovacích zubů. Docílíte tak správné výšky

omezovacích zubů a správného úhlu hrany omezovacích zubů.

1. Pomocí plochého pilníku a měrky snížení omezovacích zubů upravte nastavení výšky omezovacích zubů. Používejte výhradně měrku snížení omezovacích zubů Husqvarna. Docilíte tak správné výšky omezovacích zubů a správného úhlu hrany omezovacích zubů.
2. Položte měrku snížení omezovacích zubů na řetěz pily.

Povšimněte si: Více informací o použití měrky snížení omezovacích zubů naleznete na obalu.

1. Pomoci plochého pilníku zbruste horní část výšky omezovacích zubů, která vyčnívá nad měrkou snížení omezovacích zubů.

Seřízení napnutí řetězu pily

VÝSTRAHA: Nesprávně napnutý řetěz pily se může uvolnit z vodicí lišty a způsobit vážné zranění nebo usmrcení.

Při používání se řetěz pily prodlužuje. Proto jej pravidelně seřizujte.

1. Uvolněte matice lišty, které přidržují kryt spojky/ brzdu řetězu. Použijte klíč.

Povšimněte si: Některé modely mají pouze jednu matici lišty.

1. Utáhněte co nejvíce rukou matice lišty.

2. Zvedněte přední část vodicí lišty a otočte šroubem napínače řetězu. Použijte klíč.

3. Napínejte řetěz pily, aby byl dostatečně napnutý na vodicí liště, ale zároveň se mohl snadno pohybovat.

1. Dotáhněte matice vodicí lišty pomocí klíče a zároveň zvedněte přední část vodicí lišty.

2. Rukou potáhněte za řetěz pily a zkontrolujte tak, že se volně otáčí a že není na vodicí liště prověšený.

Povšimněte si: Polohu šroubu napínače řetězu u vašeho výrobku naleznete v části Popis výrobku na strani 85.

Kontrola mazání pilového řetězu

1. Nastartujte výrobek a nechte jej běžet na 34 plynu. Přidržte vodicí lištu asi 20 cm (8 palců) nad povrchem světlé barvy.

2. Pokud je mazání řetězu správné, uvidíte po 1 minutě na povrchu jasnou olejovou čáru.

1. Pokud mazání řetězu nefunguje správně, zkontrolujte vodicí lištu. Viz pokyny v části Kontrola vodicí lišty na strani 116. Pokud kroky údržby nevyřešily problém, obrat'te se na servisního prodejce.

Kontrola prstencové řetězky

Buben spojky je vybaven prstencovou řetězkou, která je přivařená k bubnu spojky.

- Pravidelně provádějte vizuální kontrolu úrovně opotřebení prstencové řetězky. Vyměňte buben spojky s prstencovou řetězkou, pokud je příliš opotřebená.

Mazání jehlového ložiska

1. Zatažením ochranného krytu levé ruky dozadu deaktivujte brzdu řetězu.

2. Odšroubujte matici vodicí lišty a sejměte kryt spojky.

Povšimněte si: Některé modely mají pouze jednu matici lišty.

1. Položte výrobek na stabilní povrch s bubnem spojky směrem nahoru.

2. Namažte jehlové ložisko pomocí mazací pistole. Použijte motorový olej nebo mazivo na ložiska vysoké kvality.

Kontrola žacího ústrojí

1. Zkontrolujte, zda nejsou na nýtech a článcích praskliny a zda nejsou nýty volné. V případě potřeby provedte výměnu.

1. Zkontrolujte, zda se řetěz pily snadno ohýbá ve spojích článků. Vyměňte řetěz pily, pokud je příliš tuhý.
2. Určete, zda nejsou nýty a články opotrebené tak, že porovnáte řetěz pily s novým řetězem.
3. Vyměňte řetěz pily, pokud je nejdelší část řezacího zubu menší než 4 mm (0,16 palce). Vyměňte také řetěz pily, pokud jsou praskliny na řezacích zubech.

Kontrola vodicí lišty

1. Zkontrolujte, zda není ucpaný olejový kanálek. V případě potřeby provedte čištění.

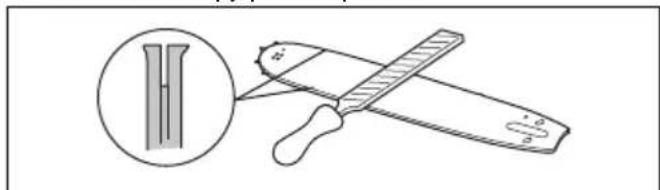

1. Zkontrolujte, zda nejsou na hraně vodicí lišty otřepy. Odstraňte otřepy pomocí pilníku.

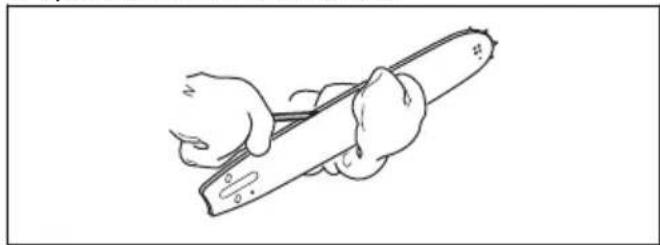

1. Vyčistěte drážku ve vodicí liště.

1. Zkontrolujte, zda není vodicí lišta opotrebená. V případě potřeby zapalovací svíčku vyměňte.

M×

1. Zkontrolujte, zda není špička lišty drsná nebo příliš opotřebená.

1. Zkontrolujte, zda se řetězové kolečko na špičce lišty volně otáčí a zda není mazací otvor v řetězovém kolečku na špičce lišty ucpaný. V případě potřeby kolečko namažte a otvor vyčistěte.

1. Denně otáčejte vodicí lištu, aby se prodloužil její životní cyklus.

Údržba palivové nádrže a nádrže oleje na mazání řetězu

• Pravidelně vypouštějte a čistěte palivovou nádrž a nádrž oleje na mazání řetězu.
• V případě potřeby měňte palivový filtr jednou ročně nebo častěji.

VAROVÁNÍ: Znečištění v nádržkách způsobuje poruchy.

Nastavení průtoku oleje na mazání řetězu

VÝSTRAHA: Před prováděním seřízení čerpadla oleje vypněte motor.

1. Otočte stavěcí šroub čerpadla oleje. Použijte šroubovák nebo kombinovaný klíč.

a) Průtok oleje na mazání řetězu snížíte otáčením stavěcího šroubu ve směru hodinových ručiček. b) Průtok oleje na mazání řetězu zvýšíte otáčením stavěcího šroubu proti směru hodinových ručiček.

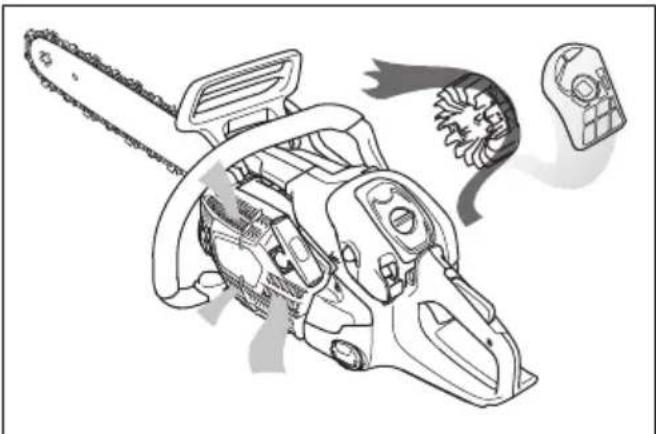

Systém filtrace vzduchu

AirInjection™ je odstředivý systém čištění vzduchu, který odstraňuje prach a nečistoty ještě před vzduchovým filtrem. Systém AirInjection™ prodlužuje životnost vzduchového filtru a motoru.

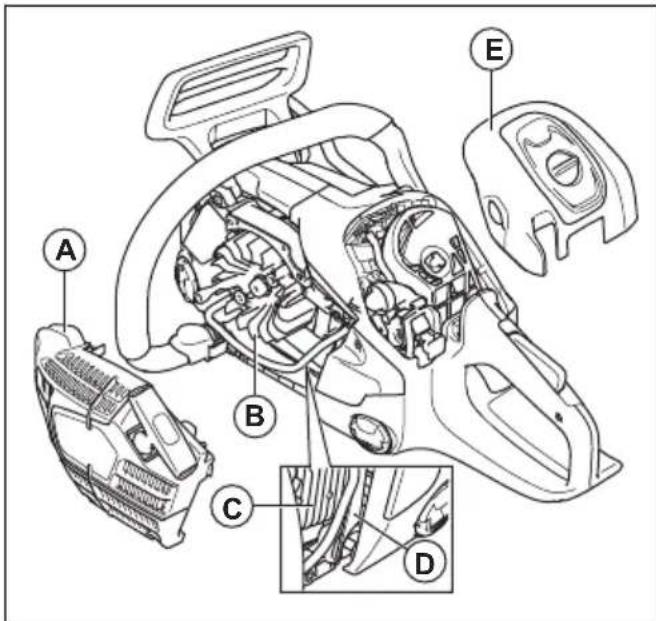

Čištění chladicího systému

Chladicí systém brání nadměrnému zvýšení teploty motoru. Chladicí systém zahrnuje přívod vzduchu ke startéru (A), západky na setrvačníku (B), chladicí žebra na válci (C), chladicí kanál (D) a kryt válce (E).

1. Čistěte chladicí systém kartáčem jednou týdně nebo v případě potřeby častěji.

2. Zkontrolujte, zda není chladicí systém znečištěný nebo ucpaný.

VAROVÁNÍ: Znečištěný nebo ucpaný chladící systém může mít za následek přehřivání výrobku, což může vést k poškození výrobku.

Motor nestartuje.

Části výrobku, které je nutné zkon-trolovat	Možná příčina Akce
Západky startéru Západky startéru jsou	ucpané. Upravte nebo vyměňte západky star-téru.
			Očistěte prostor okolo západek.
			Obrat'te se na schválenou servisní dílnu.
Palivová nádrž Nesprávný typ paliva.	Vypust'te palivovou nádrž a doplňte	správné palivo.
	Palivová nádrž je naplněná olejem na mazání řetězu.	Pokud jste se pokusili nastartovat vý-robek, obrat'te se na servisního pro-dejce. Pokud jste se nepokusili na-startovat výrobek, vypust'te palivovou nádrž.
Zapalování, nevytváří se jiskra Zapalo	vací svíčka je znečištěná nebo mokrá.	Ujistěte se, že je zapalovací svíčka suchá a čistá.
	Vzdálenost elektrod zapalovací svíč-ky je nesprávně nastavena.	Vyčistěte zapalovací svíčku. Zkon-trolujte, zda je vzdálenost elektrod vhodná pro zapalovací svíčku a zda typ zapalovací svíčky odpovídá do-poručení.
		Viz část Technické údaje na strani 119se správnou elektrodovou vzdá-leností.
Zapalovací svíčka a válec Zapalovací	svíčka je povolená. Dotáhněte zapalovací svíčku.
	Motor je přesycený kvůli opakované-mu startování ve startovací poloze po zapnutí zapalování.	Odmontujte a vyčistěte zapalova-cí svíčku. Položte výrobek na stra-nu s otvorem pro zapalovací svíč-ku směrem od vás. Zatáhněte za rukojeť startovací šňůry 6krát až 8krát. Namontuje zapalovací svíčku a spust'te výrobek. Viz část Spuštění výrobku na strani 99.

Motor startuje, ale znovu se vypíná.

Části výrobku, které je nutné zkon-trolovat	Možná příčina Akce
Palivová nádrž Nesprávný typ paliva.	Vypust'te palivovou nádrž a doplňte	správné palivo.
Karburátor Volnoběžné otáčky nejsou	správné. Obrat'te se na servisního prodejce.
Části výrobku, které je nutné zkontrolovat	Možná příčina Akce
Vzduchový filtr Ucpaný vzduchový filtr.	Vyčistěte nebo vyměňte vzduchový	filtr.
Palivový filtr Zanesený palivový filtr. Vyměňte palivový filtr.

Přeprava a skladování

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.
• Vždy používejte schválené nádoby na skladování a přepravu paliva.
• Před přepravou nebo dlouhodobým skladováním vyprázdněte palivovou nádrž a nádrž oleje na mazání řetězu. Odevzdejte palivo a olej na mazání řetězu na příslušném sběrném místě.
• Umístěte na výrobek přepravní kryt pro prevenci zranění a poškození výrobku. Vážné zranění může způsobit i řetěz pily, který se nepohybuje.
• Odpojte koncovku kabelu zapalovací svíčky a aktivujte brzdu řetězu.
• Během přepravy musí být výrobek bezpečně upevněný.

Příprava výrobku na dlouhodobé uskladnění

1. Před demontáží výrobek zastavte a nechte jej vychladnout.
2. Demontujte a vyčistěte řetěz pily a drážku ve vodicí liště.

VAROVÁNÍ: Pokud se řetěz pily a vodicí lišta nečistí, mohou zatuhnout a zablokovat se.

1. Připevněte přepravní kryt.
2. Vyčistěte výrobek. Viz pokyny v části Plán údržby na straní 106.
3. Proved'te kompletní servis výrobku.

Technické údaje

Technické údaje

	540XP Mark III
Motor
Zdvihový objem válce, cm3	39,1
Vrtání válce, ∅ mm 40
Délka zdvihu, mm 31,1
Volnoběžné otáčky, ot/min 3 000
Max. výkon motoru, dle normy ISO 7293, kW/hp při ot/min	1,9/2,6 při 10 500
Systém zapalování 9
Zapalovací svíčka NGK CMR7H
Elektrodová vzdálenost, mm 0,65
Systém mazání a palivový systém
Objem palivové nádrže, l/cm3	0,37/370
Objem olejové nádrže, l/cm3	0,23/230
Typ olejového čerpadla Nastavitelné
Hmotnost
Hmotnost, kg 4,1
Emise hluku 10
Hladina akustického výkonu, změřená dB(A) 111
Hladina akustického výkonu, zaručená LWA dB (A) 112
Hladiny hluku 11
Ekvivalentní hladina akustického tlaku v uších uživatele, dB(A)	103
Ekvivalentní hladiny vibrací, ahveq 12
Přední rukojeť, m/s2	3,7
Zadní rukojeť, m/s2	5,1
Pilový řetěz / vodicí lišta
Typ hnacího řetězového kola / počet zubů 3/8" Pevný řetězec/6, 0,325" Pevný řetězec/7
Rychlost pilového řetězu při 133 % maximálních otáček motoru, m/s	26,6, 26,9

Příslušenství

Doporučené řezací vybavení

Modely řetězové pily Husqvarna 540XP Mark III byly dle normy EN ISO 11681-1:2011 (Lesnické stroje – Bezpečnostní požadavky a zkoušení přenosných řetězových pil) vyhodnoceny jako vysoce bezpečné a pokud jsou vybaveny níže uvedenými kombinacemi vodicí lišty a řetězu pily, splňují bezpečnostní požadavky.

Řetěz pily s nízkým zpětným vrhem

Řetěz pily označený jako řetěz s nízkým zpětným vrhem splňuje požadavek na nízký zpětný vrh uvedený v normě ANSI B175.1-2012.

Zpětný vrh a poloměr špičky vodicí lišty

U lišt s vodicím kolečkem je poloměr špičky specifikován počtem zubů, např. 10T. U lišt bez vodicího kolečka je poloměr špičky specifikován poloměrem špičky. Pro danou délku vodicí lišty můžete použít vodicí lištu s menším než daným poloměrem špičky.

Povšimněte si: Využitelná délka řezu je obvykle o 2,5 cm (1 palec) menší než jmenovitá délka vodicí lišty.

Schválené řezací zařízení – 540XP Mark III
Vodicí lišta Řetěz pily
Délka, palce/cm	Rozteč, palce Výška omezo-vacích zubů, palce/mm	Maximální po-loměr špičky	Typ Délka, vodicí články (počet)		Nízký zpětný vrh
12/30 3/8 0,050	1,3 9T Husqvarna		S93G	45 Ano
14/35 52
16/40 56
12/30 0,325 mini	0,043/1,1 8T Husqvarna		SP21G	51 Ano
14/35 59
16/40 64

Pixel

Pixel označuje kombinaci vodicí lišty a řetězu pily, která se vyznačuje nižší hmotností a díky rovným rezům nabízí úspornější provoz. Těchto výhod lze dosáhnout pouze za předpokladu, že označení Pixel ponese vodicí lišta i řetěz pily. Řezací vybavení kategorie Pixel je označeno následujícím symbolem.

Nástroje na ostření a úhly ostření

K ostření řetězu pily používejte vodítko pilníku Husqvarna. Vodítko pilníku Husqvarna zajišťuje, že docílíte správných úhlů ostření. Objednací čísla dílů jsou uvedena v tabulce níže.

Pokud si nejste jistí, jak identifikovat typ řetězu pily na výrobku, vyhledejte si informace na webové stránce www.husqvarna.com.

	DWWD	DTWD
S93G	5/32 pa-lce / 4,0 mm	587 80 90-01	0,025 pa-lce / 0,65 mm	30° 60°	21 0°			587 80 67-01
SP21G	5/32 pa-lce / 4,0 mm	595 00 47-01	0,025 pa-lce / 0,65 mm	30° 60°	21 0°			595 00 46-01

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], na svou výhradní

odpovědnost prohlašuje, že výrobek:

Popis Retězová pila pro lesní práce

Značka Husqvarna

Typ/Model 540XP Mark III

Identifikace Výrobní čísla od roku 2022 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy

EU:

Nařízení Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické

specifikace: EN ISO 12100:2010, EN ISO 14982:2009,

EN ISO 11681-1:2011, EN-IEC 63000:2018..

Číslo certifikátu: 0404/22/2570.

07 Uppsala, Sweden provedla jménem společnosti

Husqvarna AB typovou zkoušku podle směrnice ES pro

strojní zařízení (2006/42/ES), čl. 12, odst. 3b, příloha IX.

Informace o emisích hluku najdete v části Technické

údaje na strani 119.

Huskvarna, 2022-09-17

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Stefan Holmberg, ředitel výzkumu a vývoje,

management technologií, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Indhold

Indledning.... 123
Sikkerhed....126
Montering....133
Husqvarna® Connectivity Device....134
Drift.... 135
Vedligeholdelse.... 145

Fejlfinding.... 156
Transport og opbevaring....157
Tekniske data.... 158
Tilbehør....159
Overensstemmelseserklæring.... 161

Indledning

Anvendelsesformål
