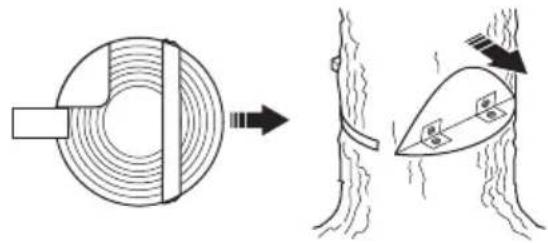

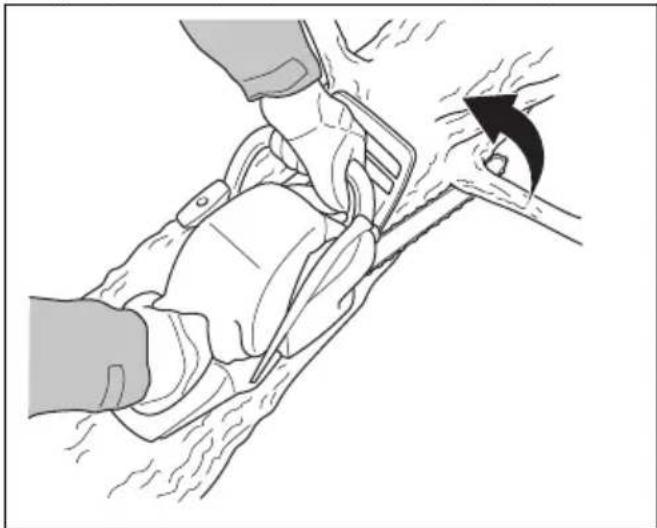

Sådan anvendes afkvistningsteknikken

1. Slå en kile ind i savsnittet bagfra.

1. Kontrollér, at gasreguleringen er låst i tomgangsstilling, när gasreguleringsläsen slippes.

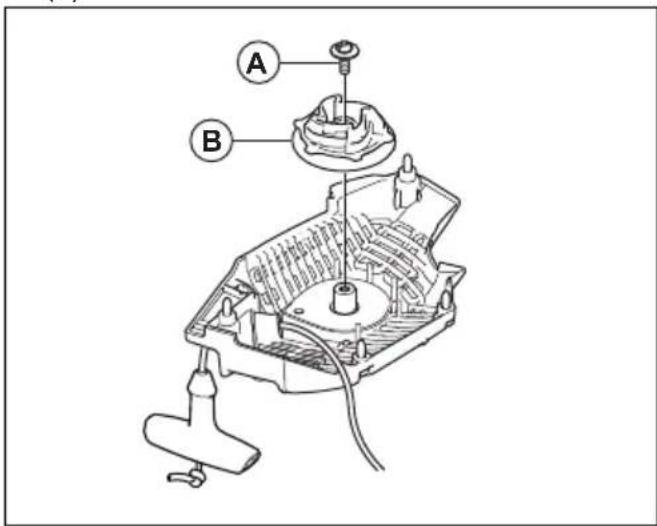

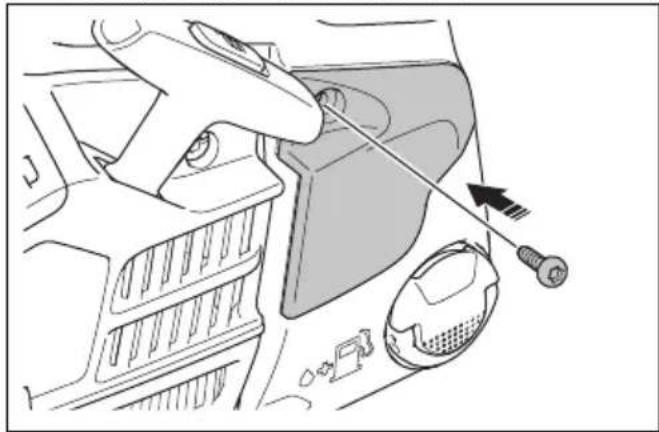

Sådan monteres starterhuset på produktet

Felsökning.... 274
Transport och förvaring....275
Tekniska data.... 276
Tillbehör.... 277
Försäkran om överensstämmelse.... 279

Introduktion

Avsedd användning

Den här motorsågen för skogsbruk är avsedd för skogsarbete som fällning, kvistning och sågning.

Notera: Nationella regler kan begränsa användningen av produkten.

Produktbeskrivning

Husqvarna 540XP Mark III är motorsågsmodeller med förbränningsmotor.

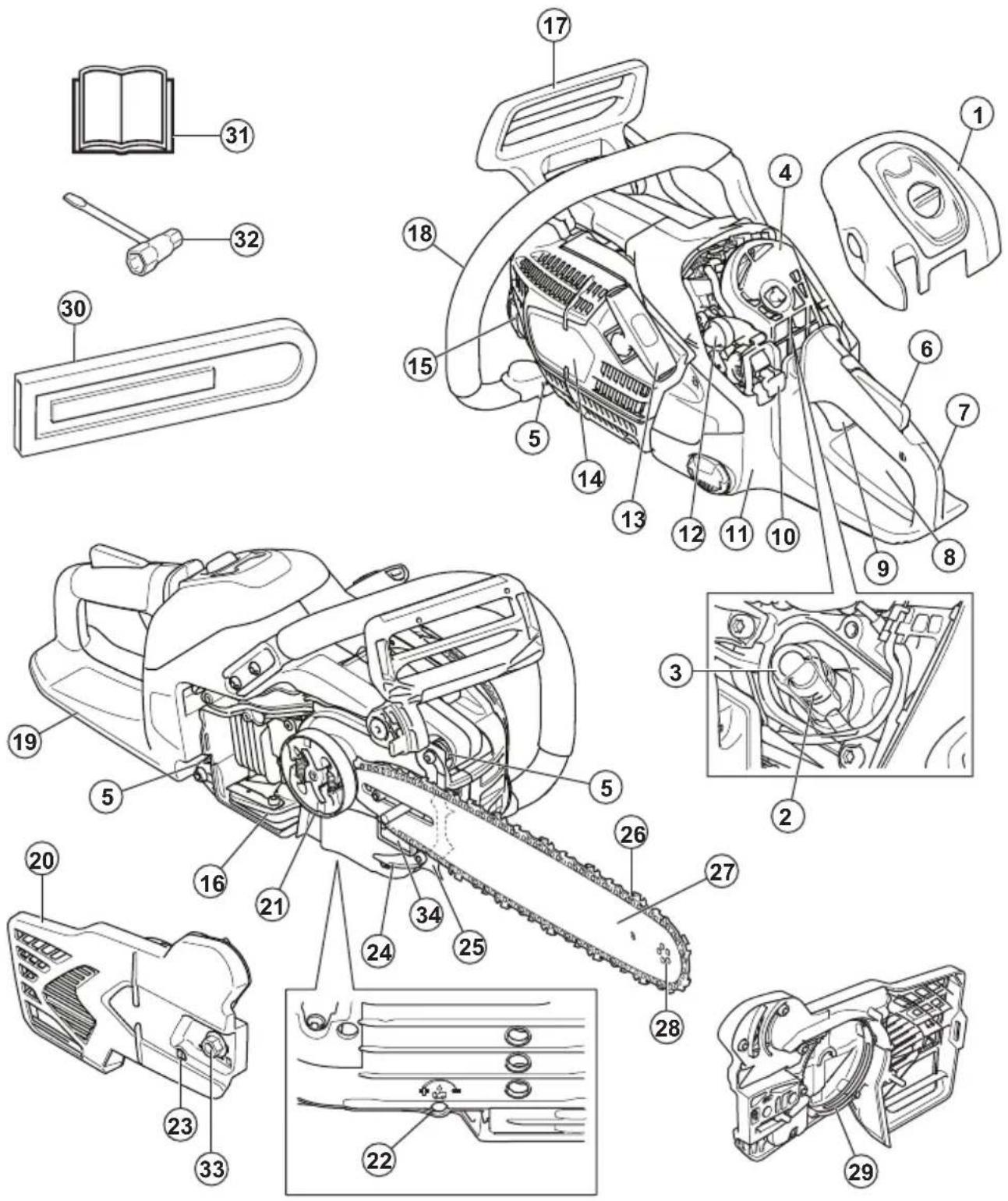

Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information.

1. Luftfilterlock
2. Tändstift
3. Tändhatt
4. Luftfilter
5. Vibrationselement

6. Gasreglagespärr

7. Bakre handtag

8. Varningsdekal
9. Gasreglage
10. Start/stopp-kontakt
11. Bränsletank

12. Bränslepumpblåsa

13. Startsnörets handtag

14. Startapparathus
15. Kedjeoljetank
16. Ljuddämpare och gnistfångarnät
17. Kedjebroms med kastskydd
18. Främre handtag
19. Högerhandsskydd
20. Kopplingskåpa
21. Kopplingstrumma
22. Justerskruv för oljepump
23. Kedjespännarskruv
24. Kedjefångare
25. Barkstöd
26. Sågkedja
27. Svärd
28. Noshjul
29. Bromsband
30. Svärdsskydd
31. Bruksanvisning
32. Kombinyckel
33. Svärdsmutter
34. Produkt- och serienummerskylt

Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

Läs noggrant igenom bruksanvisningen och se till att du förstår innehållet innan du använder produkten.

Använd alltid godkänd skyddshjälm samt godkänt hörselskydd och ögonskydd.

Använd produkten med båda händerna.

Låt inte svärdsspetsen komma i kontakt med ett föremål.

Använd inte produkten med bara en hand.

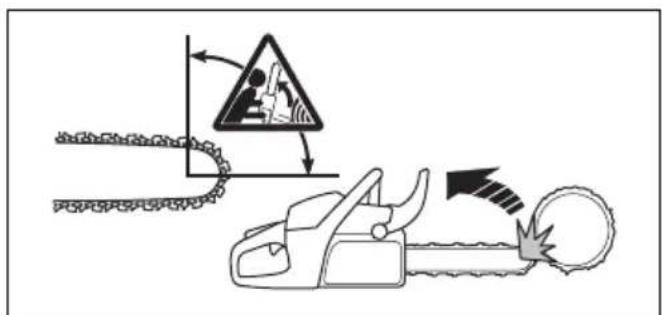

Varning! Kast kan uppstå när svärdsspetsen kommer i kontakt med ett föremål. Ett kast orsakar en mycket snabb, omvänd reaktion som kastar svärdet uppåt i riktning mot användaren. Kan orsaka allvarlig skada.

Den här produkten överensstämmer med gällande EG-direktiv.

Produkten överensstämmer med gällande brittiska direktiv.

Miljömärkning för emission av buller enligt EU-direktiv 2000/14/EG, brittiska direktiv och bestämmelser samt New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 276 och på etiketten.

Kedjebroms, aktiverad (höger). Kedjebroms, avaktiverad (vänster).

Bränslepumpblåsa.

numret. yyyy är produktionsåret och ww är produktionsveckan.

Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader.

WARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• En felaktigt eller slarvigt använd motorsåg är ett farligt redskap som kan orsaka allvarliga, till och med livshotande, skador. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.
• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd inte en produkt som verkar ha blivit modifierad av andra och använd endast originaltillbehör för produkten. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra.
• Använda ljuddämpare/gnistfångare och monteringsytan för gnistfångare kan innehålla avlagringar av förbränningspartiklar som kan vara cancerframkallande. Undvik att utsättas för de ämnena när du hanterar ljuddämpare och gnistfångare. Läs Ljuddämpare på sida 250 innan du hanterar ljuddämpare och gnistfångare.
• Långvarig inandning av motorns avgaser, kedjeoljedimma och sågspån kan vara hälsofarligt.
• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken

för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

• Informationen i denna bruksanvisning kan aldrig ersätta professionell kompetens och erfarenhet. Om du råkar ut för en situation som gör dig osäker ska du rådfråga en expert. Kontakta din serviceverkstad eller en erfaren motorsågsanvändare. Undvik all användning du anser dig otillräckligt kvalificerad för!

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

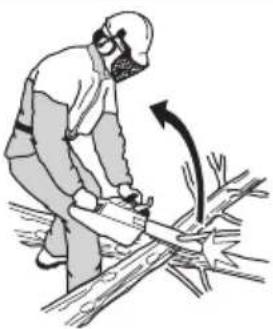

• Innan du använder produkten måste du förstå vad kast innebär och hur de kan undvikas. Se Information om kast på sida 256 för instruktioner.
• Använd aldrig en produkt som är defekt.
• Använd aldrig en produkt med synliga skador på tändhatt och tändkabel. Risk för gnistbildning förekommer, vilket kan orsaka brand.
• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.
• Använd inte produkten vid ogynnsamma väderleksförhållanden, exempelvis tät dimma, kraftigt regn, hård vind, stark kyla osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag, påverkande på trädets fallriktning m.m.
• Starta aldrig en produkt utan att svärd, sågkedja och samtliga kåpor är korrekt monterade. Se Montering på sida 252 för instruktioner. Om svärd och sågkedja inte är monterade på produkten kan kopplingen lossna och orsaka allvarliga skador.

- Starta aldrig produkten inomhus. Inandning av avgaser kan vara farligt.

• Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand. Starta aldrig produkten i närheten av brandfarligt material!
• laktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med eller påverka din kontroll av skärutrustning.
• Tillåt aldrig barn att använda eller vara i närheten av produkten. Eftersom produkten är utrustad med ett återfjädrande START/STOP-reglage och kan startas med låg hastighet och kraft på starchandtaget, kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta produkten. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när produkten inte är under uppsikt.
• För att ha full kontroll över produkten krävs det att du står stadigt. Arbeta aldrig stående på en stege, uppe i ett träd eller där du inte har ett stabilt underlag att stå på.

• Att arbeta i ett träd innebär att man måste använda sig av särskilda såg- och arbetstekniker samt att arbetet måste övervakas i syfte att minska risken för personskada. Arbeta aldrig i ett träd om du inte har genomgått särskild yrkesutbildning för sådant arbete, inklusive utbildning i användning av säkerhets- och klätterutrustning såsom selar, rep, remmar, stegjärn, snäpplås, karbinhakar m.m.
• Försök aldrig fånga fallande bitar. Såga aldrig i trädet när du bara är fastspänd med ett rep. Använd alltid två säkerhetsrep.
• Om du inte fokuserar kan det leda till kast om svärdets kastrisksektor oavsiktligt träffar en gren, ett närbeläget träd eller ett annat föremål.

• Använd aldrig produkten med bara en hand. Produkten kan inte kontrolleras på ett säkert sätt med en hand.
• Håll alltid produkten med båda händerna. Håll den högra handen på det bakre handtaget och

den vänstra handen på det främre handtaget. Alla användare, både höger- och vänsterhänta, skall använda detta grepp. Håll ett stadigt grepp så att tummarna och fingrarna omsluter handtagen. Detta grepp minimerar kastrisken och gör att du har kontroll över produkten. Släpp inte handtagen!

- Använd aldrig produkten ovanför axelhöjd.

• Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.
• Innan du flyttar produkten ska du stänga av motorn och låsa sågkedjan med kedjebromsen. Bär produkten med svärd och sågkedja bakåt. Sätt fast ett transportskydd på svärdet vid transport eller om du bär produkten.
• När du sätter produkten på marken ska du låsa sågkedjan med kedjebromsen och se till att ha konstant uppsikt över produkten. Stäng av motorn innan du lämnar produkten under en tid.
• Ibland fastnar spån i kopplingskåpan vilket kan leda till att sågkedjan kör fast. Stanna alltid motorn vid rengöring.
• Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kolmonoxidförgiftning.
• Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand. Starta inte produkten inomhus eller nära brandfarligt material.
• Använd kedjebromsen som parkeringsbroms när du startar produkten och när du rör dig korta sträckor. Bär alltid produkten i det främre handtaget. Detta minskar risken för att du eller en person nära dig träffas av sågkedian.
• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, "kittlingar", "stickningar", smärta, avsaknad eller reducing av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder

vanligtvis i fingrar, händer eller handleder. Dessa symptom kan öka vid låga temperaturer.

- Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför vid när du använder produkten. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt ska du rådfråga en expert innan du fortsätter. Tveka inte att kontakta en återförsäljare eller Husqvarna om du har frågor angående användning av produkten. Vi står gärna till tjänst och ger dig råd som hjälper dig att använda produkten på ett bättre och säkrare sätt. Gå gärna en utbildning i motorsågsanvändning. Din återförsäljare, skogsvårdskola eller ditt bibliotek kan upplysa dig om vilket utbildningsmaterial och vilka kurser som finns tillgängliga.

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Innan du använder motorsågen måste du förstå vad kast innebär och hur de kan undvikas. Se Information om kast på sida 256för instruktioner.

- Använd aldrig en produkt som är defekt.

- Använd aldrig en produkt med synliga skador på tändhatt och tändkabel. Risk för gnistbildning förekommer, vilket kan orsaka brand.

- Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.

- Använd inte produkten vid ogynnsamma väderleksförhållanden, exempelvis tät dimma, kraftigt regn, hård vind, stark kyla osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag, påverkande på trädets fallriktning m.m.

- Starta aldrig en produkt utan att svärd, sågkedja och samtliga käpor är korrekt monterade. Se Montering på sida 252 för instruktioner. Om svärd och sågkedja

inte är monterade på produkten kan kopplingen lossna och orsaka allvarliga skador.

- Starta aldrig produkten inomhus. Inandning av avgaser kan vara farligt.

- Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand. Starta aldrig produkten i närheten av brandfarligt material!

- laktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med eller påverka din kontroll av skärutrustning.

- Tillåt aldrig barn att använda eller vara i närheten av produkten. Eftersom produkten är utrustad med ett återfjädrande START/STOP-reglage och kan startas med låg hastighet och kraft på starchandtaget, kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta produkten. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när produkten inte är under uppsikt.

- För att ha full kontroll över produkten krävs det att du står stadigt. Arbeta aldrig stående på en stege, uppe i ett träd eller där du inte har ett stabilt underlag att stå på.

- Att arbeta i ett träd innebär att man måste använda sig av särskilda såg- och arbetstekniker samt att arbetet måste övervakas i syfte att minska risken för personskada. Arbeta aldrig i ett träd om du inte har genomgått särskild yrkesutbildning för sådant arbete, inklusive utbildning i användning av säkerhets- och klätterutrustning såsom selar, rep, remmar, stegjärn, snäpplås, karbinhakar m.m.

- Försök aldrig fånga fallande bitar. Såga aldrig i trädet när du bara är fastspänd med ett rep. Använd alltid två säkerhetsrep.

- Om du inte fokuserar kan det leda till kast om svärdets kastrisksektor oavsiktligt träffar en gren, ett närbeläget träd eller ett annat föremål.

• Använd aldrig produkten med bara en hand. Produkten kan inte kontrolleras på ett säkert sätt med en hand.
• Håll alltid produkten med båda händerna. Håll den högra handen på det bakre handtaget och den vänstra handen på det främre handtaget. Alla användare, både höger- och vänsterhänta, skall använda detta grepp. Håll ett stadigt grepp så att tummarna och fingrarna omsluter handtagen. Detta grepp minimerar kastrisken och gör att du har kontroll över produkten. Släpp inte handtagen!

- Använd aldrig produkten ovanför axelhöjd.

• Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.
• Innan du flyttar produkten ska du stänga av motorn och låsa sågkedjan med kedjebromsen. Bär produkten med svärd och sågkedja bakåt. Sätt fast ett transportskydd på svärdet vid transport eller om du bär produkten.
• När du sätter produkten på marken ska du låsa sågkedjan med kedjebromsen och se till att ha konstant uppsikt över produkten. Stäng av motorn innan du lämnar produkten under en tid.

• Ibland fastnar spån i kopplingskåpan vilket kan leda till att sågkedjan kör fast. Stanna alltid motorn vid rengöring.

• Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kolmonoxidförgiftning.

• Använd kedjebromsen som parkeringsbroms när du startar produkten och när du rör dig korta sträckor. Bär alltid produkten i det främre handtaget. Detta minskar risken för att du eller en person nära dig träffas av sågkedjan.
• Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför vid när du använder produkten. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt ska du rådfråga en expert innan du fortsätter. Tveka inte att kontakta en återförsäljare eller Husqvarna om du har frågor angående användning av produkten. Vi står gärna till tjänst och ger dig råd som hjälper dig att använda produkten på ett bättre och säkrare sätt. Gå gärna en utbildning i motorsågsanvändning. Din återförsäljare, skogsvårdskola eller ditt bibliotek kan upplysa dig om vilket utbildningsmaterial och vilka kurser som finns tillgängliga.

• När du använder den här produkten ska du ha en brandsläckare tillgänglig.
• Håll handtagen torra, rena och fria från olja.
• Se upp för kolmonoxidförgiftning. Använd endast produkten i väl ventilerade områden.
• Försök inte utföra beskärning eller kvistning i ett stående träd om du inte är specialutbildad för detta.

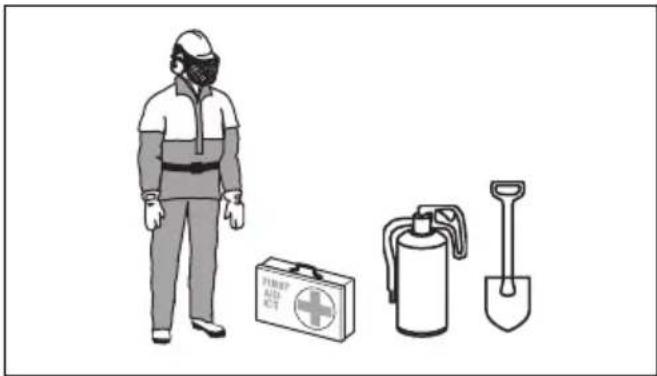

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Merparten av olyckorna med motorsåg inträffar när sågkedjan träffar användaren. Du måste använda godkänd personlig skyddsutrustning under användning. Personlig skyddsutrustning ger dig inte fullständigt skydd mot skador, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Vänd dig till en serviceverkstad för rekommendationer om vilken utrustning som ska användas.
• Kläderna måste vara åtsittande, men ska inte begränsa dina rörelser. Kontrollera regelbundet skicket på den personliga skyddsutrustningen.
• Använd en godkänd skyddshjälm.
• Använd godkända hörselskydd. Långvarig exponering för buller kan ge bestående hörselnedsättning.
• Använd skyddsglasögon eller ansiktsvisir för att minska risken för skador från flygande föremål. Produkten kan slunga iväg föremål, såsom sågspån, små trästycken osv. med stor kraft. Detta kan orsaka allvarlig skada, speciellt på ögonen.
• Använd handskar med sågskydd.
• Använd byxor med sågskydd.
• Använd stövlar med sågskydd, stålhätta och halkfri sula.
• Ha alltid första hjälpen-utrustning med dig.
• Risk för gnistbildning. Ha verktyg för brandsläckning och en skyffel till hands för att förhindra skogsbränder.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Se Underhåll och kontroller av produktens säkerhetsanordningar på sida 265.
• Om säkerhetsanordningarna är defekta ska du prata med en Husqvarna-serviceverkstad.

Kedjebroms med kastskydd

Produkten har en kedjebroms som stoppar sågkedjan vid kast. Kedjebromsen minskar risken för olyckor, men det är bara du som kan förhindra dem.

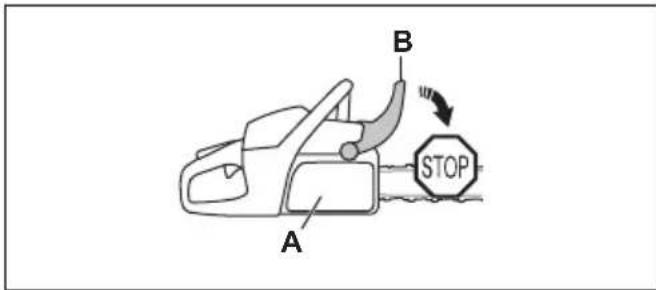

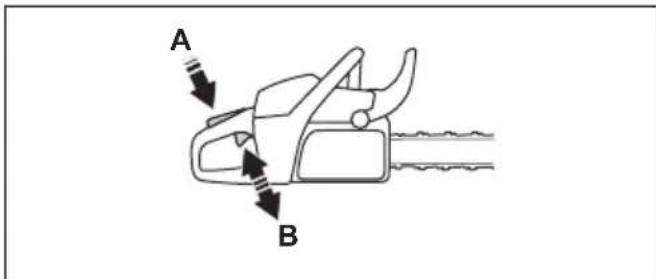

Kedjebromsen (A) aktiveras manuellt med vänsterhanden eller automatiskt via tröghetsfunktionen.

För kastskyddet (B) framåt för att aktivera kedjebromsen manuellt.

A B STOP

Dra kastskyddet bakåt för att avaktivera kedjebromsen.

Dödmansgreppet förhindrar ofrivillig aktivering av gasreglaget. Om du sätter handen runt handtaget och trycker in dödmansgreppet (A) frikopplas gasreglaget (B). När greppet om handtaget släpps återgår både gasreglaget och dödmansgreppet till sina respektive ursprungslägen. Denna funktion låser gasreglaget i tomgångsvarvtal.

A B

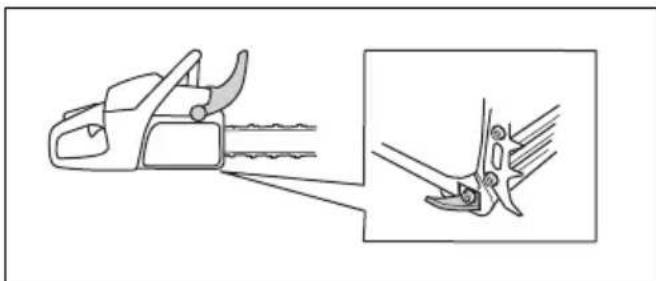

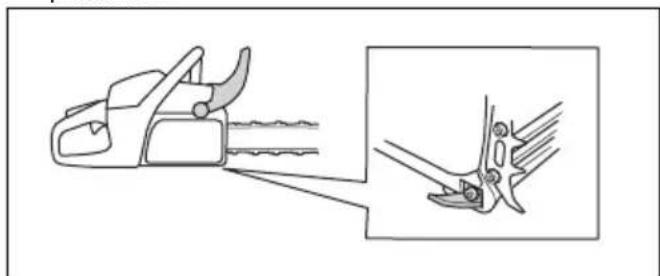

Kedjefångare

Kedjefångaren fångar upp sågkedjan om den går sönder eller hoppar av. Rätt sågkedjespänning och korrekt underhåll av sågkedja och svärd minskar risken för olyckor.

Högerhandsskyddet är ett skydd för din hand på det bakre handtaget. Högerhandsskyddet skyddar dig om sågkedjan hoppar av eller går sönder.

Högerhandsskyddet ger också skydd mot grenar och kvistar.

Avvibreringssystemet minskar vibrationerna i handtagen. Avvibreringselement fungerar som en separation mellan själva produkten och handtagsenheten.

Se Produktöversikt på sida 243 för information om var avvibreringssystemet finns på din produkt.

Start/stopp-kontakt

Använd start/stopp-kontakten för att stänga av motorn.

WARNING: Start-/stoppreglaget återgår automatiskt till ursprungsläget. Förhindra att motorn startar oavsiktligt genom att ta bort tändhatten från tändstiftet när du monterar eller utför underhåll på produkten.

WARNING: Ljuddämparen blir mycket varm under/efter drift och vid tomgång. Det föreligger en brandrisk, särskilt när du använder produkten nära brandfarliga material och/eller ångor.

WARNING: Använd inte en produkt utan ljuddämpare eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken. Ha verktyg för brandsläckning nära till hands. Använd inte en produkt utan, eller med ett trasigt, gnistfångarnät om du måste ha ett gnistfångarnät i ditt område.

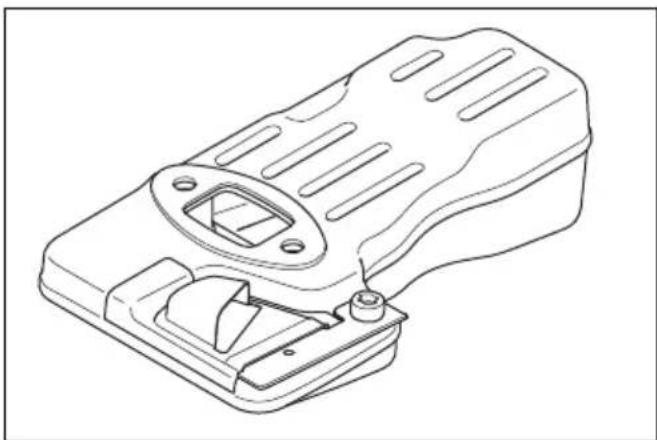

Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från användaren. I områden med varmt och torrt väder är brandrisken hög. Följ lokala föreskrifter och instruktioner för underhåll.

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Sörj för god ventilation vid tankning och blandning av bränsle (bensin och tvåtaktsolja).
• Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering.
• Var försiktig vid hantering av bränsle och kedjeolja. Tänk på brand-, explosions- och inandningsriskerna.
• Rök inte och placera heller inte något varmt föremål i närheten av bränsle.
• Stäng alltid av motorn och låt den svalna i ett par minuter innan bränsle fylls på.
• Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.
• Drag åt tanklocket noga efter tankning.
• Tanka aldrig maskinen när motorn är i gång.

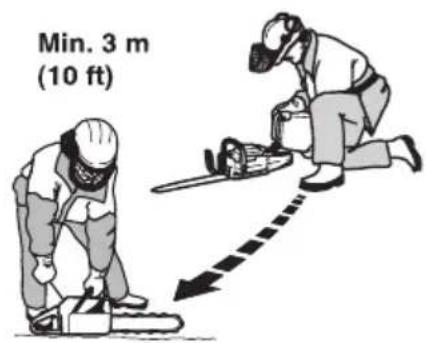

- Flytta alltid produkten minst tre meter bort från tankningsplatsen och bränsledepån före start.

Efter tankning finns det några situationer då du aldrig ska starta produkten:

• Om du spillt bränsle eller kedjeolja på produkten. Torka av allt spill och låt bensinresterna avdunsta.
• Om du spillt bränsle på dig själv eller dina kläder. Byt kläder och tvätta de kroppsdelar som varit i kontakt med bränslet. Använd tväl och vatten.
• Om produkten läcker bränsle. Kontrollera regelbundet om det finns något läckage från bränsletank, tanklock och bränsleledningar.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Utför endast underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Låt professionell servicepersonal utföra allt annat underhåll och alla reparationer.
• Utför säkerhetskontroller och underhålls- och serviceinstruktioner i denna bruksanvisning regelbundet. Regelbundet underhåll ökar produktens livslängd och minskar risken för olyckor. Se Underhåll på sida 264 för instruktioner.
• Om säkerhetskontrollerna i denna bruksanvisning inte godkänns efter att du har utfört underhåll ska du tala med en serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

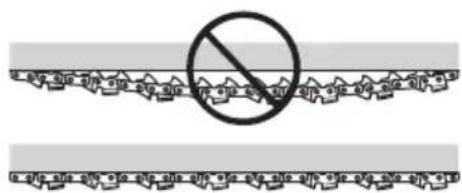

Säkerhetsinstruktioner för skärutrustningen

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd endast godkända svärd-/ sågkedjekombinationer och godkänd filutrustning.

Se Sliputrustning och vinklar på sida 278 för instruktioner.

• Använd skyddshandskar när du använder eller utför underhåll på sågkedjan. Även en sågkedja som inte rör sig kan orsaka skador.
• Håll skärtänderna korrekt filade. Följ instruktionerna och använd rekommenderad filmall. En sågkedja som är skadad eller felaktigt filad ökar risken för olyckor.

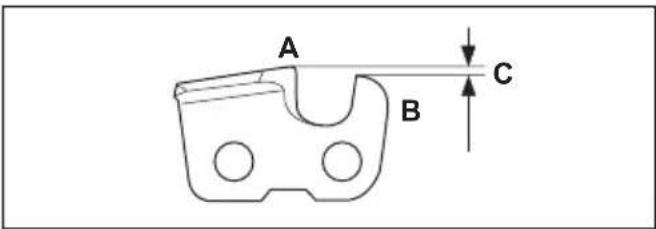

- Håll korrekt underställning. Följ våra instruktioner och använd rekommenderad underställning. En för stor underställning ökar risken för kast.

- Se till att kedjan har korrekt spänning. Om kedjan inte sluter tätt mot svärdet kan kedjan hoppa av. En felaktig sågkedjespänning ökar slitaget på svärd, sågkedja och kedjedrivhjulet. Se Justera sågkedjans spänning på sida 271.

- Utför underhåll på skärutrustningen regelbundet och se till att den är smord. Om kedjan inte är korrekt smord ökar risken för slitage på svärd, sågkedja och kedjedrivhjul.

WARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten.

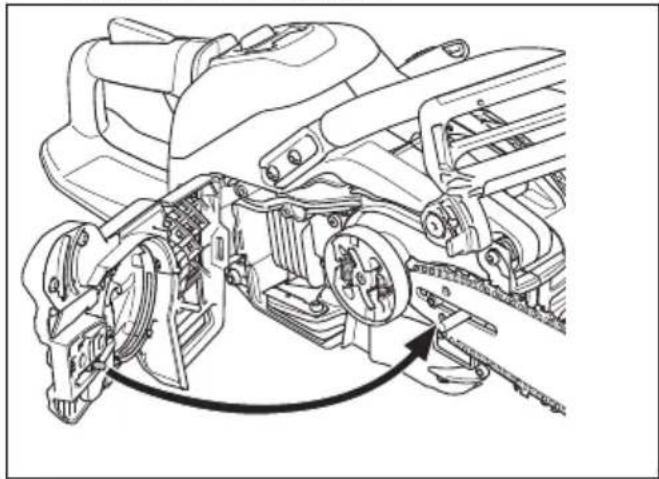

Montering av svärd och sågkedja

1. Dra kastskyddet bakåt för att avaktivera kedjebromsen.
2. Ta loss svärdsmuttrarna och kopplingskåpan.

Notera: Om kopplingskåpan är svår att ta bort kan du dra åt svärdsmuttern, aktivera kedjebromsen och sedan släppa den igen. Ett klick hörs om den släpper ordentligt.

1. Montera svärdet över svärdsbultarna. Placera svärdet i sitt bakersta läge.

2. Installera sågkedjan på rätt sätt runt kedjedrivhjulet och i svärdsspåret.

WARNING: Använd alltid skyddshandskar när du monterar sågkedjan.

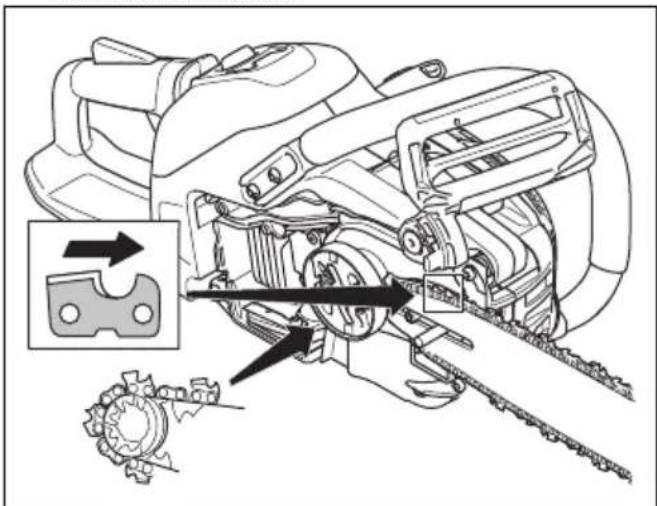

1. Kontrollera att knivarnas eggar är riktade framåt på ovansidan av svärdet.

1. Rikta in hålet på svärdet med kedjespännartappen och installera kopplingskåpan.

1. Dra åt svärdsmuttrarna med fingrarna.
2. Spänn sågkedjan. Se Justera sågkedjans spänning på sida 271 för instruktioner.
3. Dra åt svärdsmuttrarna.

Notera: Vissa modeller har endast en svärdsmutter.

Husqvarna-uppkopplingsenhet

Uppkoppling

Den här produkten är förberedd för uppkoppling och har plats för installation av en Husqvarna®-uppkopplingsenhet. När Husqvarna®-uppkopplingsenheten är installerad har produkten Bluetooth® trådlös teknik och kan använda Husqvarna Fleet Services™ för att ansluta till mobila enheter. Detta ger fler funktioner.

Utför följande steg för att installera Husqvarna connectivity device. För mer information om Husqvarna connectivity device, se www.husqvarna.com.

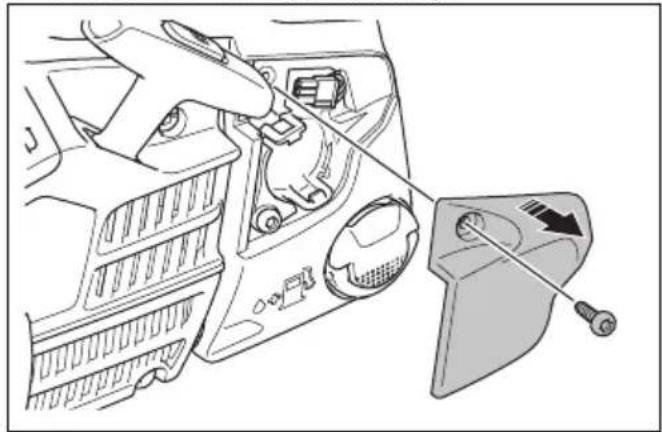

1. Ta bort skruven och öppna plastkåpan.

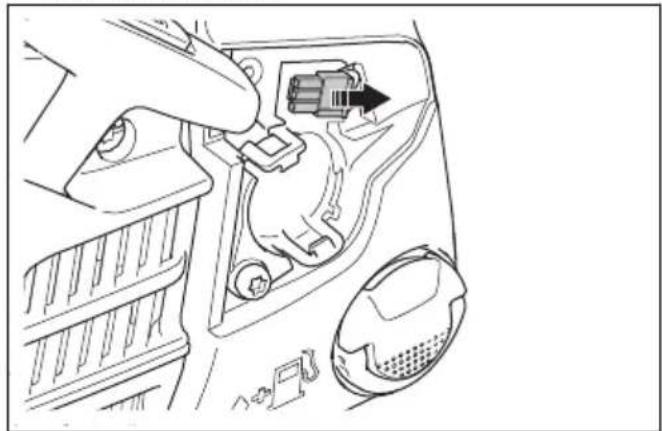

1. Ta bort anslutningen.

1. Montera plastkåpan och dra åt skruven.

Husqvarna Fleet Services™ är en molnlösning som ger den fleet-ansvariga en översikt över alla produkter. Det är också möjligt för ansvarig servicepersonal att få fjärråtkomst till information om produkten. Mer information om Husqvarna Fleet Services™ finns på www.husqvarna.com/se.

Husqvarna Connect

Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten

• Mer produktinformation.
  • Information om, och hjälp med, produktdelar och service.

Börja använda Husqvarna Connect

1. Ladda ner Husqvarna Connect-appen på din mobila enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för att ansluta och registrera produkten.

Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information.

Drift

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.

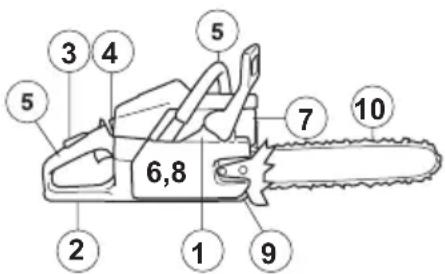

Kontrollera funktionen innan du använder produkten

1. Se till att kedjebromsen fungerar ordentligt och att den inte är skadad.
2. Se till att högerhandsskyddet inte är skadat.
3. Se till att gasreglagespärren fungerar ordentligt och att den inte är skadad.
4. Se till att start-/stoppkontakten fungerar som den ska och inte är skadad.
5. Se till att det inte finns olja i handtagen.
6. Se till att avvibreringssystemet fungerar ordentligt och att det inte är skadat.
7. Se till att ljuddämparen sitter fast ordentligt och att den inte är skadad.
8. Se till att produktens alla delar är korrekt monterade och att de inte är defekta eller saknas.
9. Se till att kedjefångaren är korrekt monterad.
10. Kontrollera sågkedjans spänning.

6,8 1 2 3 4 5 5 7 10 9

Bränsle

Denna produkt har en tvåtaktsmotor.

OBSERVERA: Motorn kan skadas om du fyller på med fel typ av bränsle. Använd en blandning av bensin och tvåtaktsolja.

Förblandat bränsle

- Använd förblandat alkylatbränsle från Husqvarna för bästa prestanda och förlängning av motorns livslängd. Det här bränslet innehåller mindre skadliga kemikalier jämfört med vanligt bränsle, vilket minskar de skadliga avgaserna. Mängden rester som finns kvar efter förbränning är lägre med detta bränsle, vilket håller komponenterna i motorn renare.

Blanda bränsle

Bensin

- Använd blyfri bensin av bra kvalitet med högst 10 % etanolhalt.

OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON/87 AKI. Ett lägre oktantal kan orsaka motorknackning, vilket leder till motorskador.

Tvåtaktsolja

• För bästa resultat och funktion ska du använda tvåtaktsolja från Husqvarna.
• Om tvåtaktsolja från Husqvarna inte finns tillgänglig kan du använda en annan tvåtaktsolja av hög kvalitet för luftkylda motorer. Tala med en serviceverkstad för att välja rätt olja.

OBSERVERA: Använd inte tvåtaktsolja för vattenkylda utombordsmotorer, s.k. outboardoil. Använd inte olja avsedd för fyrtaktsmotorer.

Blanda bensin och tvåtaktsolja

Bensin, liter Tvåtaktsolja, li-	ter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OBSERVERA: Små fel kan påverka blandningsförhållandet drastiskt när du blandar små mängder bränsle. Mät noga mängden olja för att se till att du får rätt blandning.

1. Fyll halva mängden bensin i en ren behållare för bränsle.
2. Tillsätt all olja.
3. Skaka bränsleblandningen.
4. Fyll i återstående mängd bensin i behållaren.
5. Skaka omsorgsfullt bränsleblandningen.

OBSERVERA: Blanda inte bränsle för mer än en månad i taget.

Fylla på bränsletanken

WARNING: Följ nedanstående procedur för din säkerhet.

1. Stanna motorn och vänta tills den har svalnat.
2. Torka rent runt bränsletanklocket.

1. Skaka behållaren och kontrollera att bränslet är helt blandat.
2. Ta bort tanklocket långsamt för att släppa på trycket.
3. Fyll bränsletanken.

OBSERVERA: Kontrollera att det inte finns för mycket bränsle i bränsletanken. Bränslet expanderar när det blir varmt.

1. Dra åt bränsletanklocket ordentligt.
2. Torka upp bränslespill på och runt produkten.
3. Flytta produkten minst tre meter bort från tankningsplatsen och bränsledepån innan du startar motorn.

Notera: Information om var bränsletanken sitter på produkten finner du i Produktöversikt på sida 243.

Köra in

- Under de första tio driftstimmarna ska du inte ge fullgas utan belastning under längre perioder.

Använda rätt kedjeolja

WARNING: Använd inte spillolja. Det kan skada dig och miljön. Spillolja orsakar även skador på oljepumpen, svärdet och sågkedjan.

WARNING: Sågkedjan kan gå sönder om skärutrustningen inte är tillräckligt smord. Risk för allvarlig eller livshotande skada för användaren.

WARNING: Produkten har en funktion som gör att bränslet tar slut innan kedjeoljan. Använd rätt kedjeolja för att den här funktionen ska fungera som den ska. Rådfråga en serviceverkstad när du väljer kedjeolja.

• Använd kedjeolja från Husqvarna för maximal sågkedjelivslängd och för att undvika negativa effekter på miljön. Om kedjeoljan från Husqvarna inte är tillgänglig rekommenderar vi att du använder en standardkedjeolja.
• Använd en kedjeolja med god vidhäftning vid sågkedjan.
• Använd en kedjeolja med rätt viskositet som stämmer överens med lufttemperaturen.

OBSERVERA: Om oljan är för tunn kommer den att ta slut innan bränslet. Vid temperaturer under 0 °C blir vissa kedjeoljor för tjocka, vilket kan orsaka skador på oljepumpkomponenter.

• Använd rekommenderad skärutrustning. Se Tillbehör på sida 277.
  • Ta bort locket från kedjeoljetanken.
• Fyll på kedjeolja i kedjeoljetanken.
• Sätt fast locket försiktigt.

Notera: Information om var kedjeoljetanken sitter på produkten finns i Produktöversikt på sida 243.

Information om kast

WARNING: Ett kast kan orsaka allvarlig eller livshotande skada för användaren och andra. För att minska risken måste du känna till orsakerna till kast och hur man undviker dem.

Kast sker endast när svärdets kastrisksektor kommer i kontakt med ett föremål. Ett kast kan inträffa plötsligt och med stor kraft, och produkten slungas då mot användaren.

Kast sker alltid i svärdets plan. Vanligtvis slungas produkten mot användaren, men de kan också slungas i en annan riktning. Rörelseriktningen beror på hur du använder produkten när kastet inträffar.

Mindre svärdsspetsradie minskar kraften i eventuella kast.

Använd en sågkedja med kastreduktion för att minska kasteffekten. Låt inte kastrisksektorn komma i kontakt med ett föremål.

WARNING: Ingen sågkedja förhindrar kast helt. Följ alltid anvisningarna.

Vanliga frågor om kast

- Aktiveras kedjebromsen alltid av handen vid kast?

Nej. Man måste använda en del kraft för att trycka kastskyddet framåt. Om du inte använder tillräcklig kraft aktiveras inte kedjebromsen. Du måste också hålla produktens handtag stadigt med båda händerna under arbetet. Om ett kast inträffar är det möjligt att kedjebromsen inte stoppar sågkedjan innan den träffar dig. Det finns också

vissa arbetsställningar då handen inte kan vidröra kastskyddet för att aktivera kedjebromsen.

- Aktiveras kedjebromsen alltid av tröghetsfunktionen vid kast?

Nej. För det första måste kedjebromsen fungera korrekt. Se Underhåll och kontroller av produktens säkerhetsanordningar på sida 265 för anvisningar om hur man kontrollerar kedjebromsen. Vi rekommenderar att du gör detta varje gång innan du använder produkten. För det andra måste kraften i kastet vara tillräckligt stor för att aktivera kedjebromsen. Om kedjebromsen skulle vara för känslig skulle den aktiveras vid tuff användning.

- Skyddar kedjebromsen mig alltid från skador om ett kast inträffar?

Nej. Kedjebromsen måste fungera korrekt för att ge skydd. Kedjebromsen måste också aktiveras vid kast för att stoppa sågkedjan. Om du är nära svärdet är det möjligt att kedjebromsen inte har tid nog att stoppa sågkedjan innan den träffar dig.

WARNING: Endast du själv och en korrekt arbetsteknik kan förhindra kast.

Att göra innan du startar produkten

WARNING: Kedjebromsen ska vara aktiverad när produkten startas för att minska risken för skador.

1. För kastskyddet framåt för att aktivera kedjebromsen.

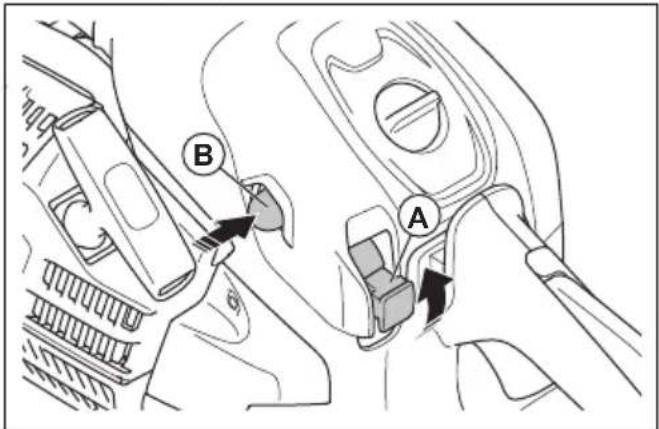

1. Dra start-/stoppreglaget (A) utåt och uppåt till chokeläge.

2. Tryck på bränslepumpblåsan (B) ungefär sex gånger eller tills bränsle börjar fylla blåsan. Det är inte nödvändigt att fylla bränslepumpblåsan helt.

1. Fortsätt till Starta produkten på sida 257 för fler instruktioner.

Starta produkten

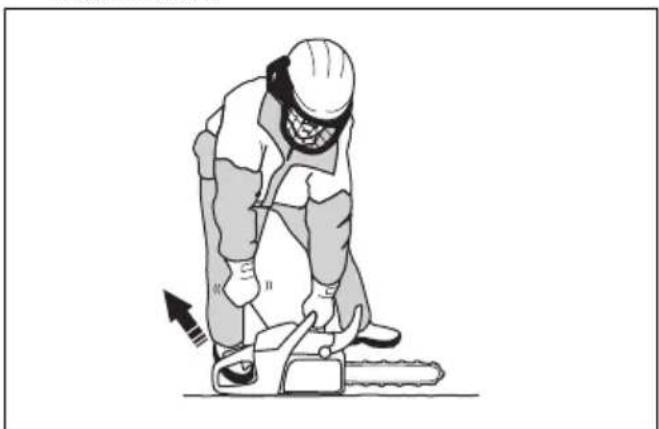

WARNING: Du måste stå stadigt med fötterna när du startar produkten.

WARNING: Om sågkedjan roterar vid tomgångsvarvtal ska du tala med en serviceverkstad och inte använda produkten.

1. Ställ produkten på marken.
2. Lägg vänster hand på det främre handtaget.
3. Placera höger fot i fotgreppet på det bakre handtaget.
4. Dra långsamt i startsnörets handtag med höger hand tills du känner motständ.

WARNING: Vira inte startsnöret runt handen.

1. Dra snabbt i startsnörets handtag med kraft tills motorn startar.

OBSERVERA: Dra inte ut startsnöret helt och släpp inte heller startsnörets handtag. Det kan orsaka skador på produkten.

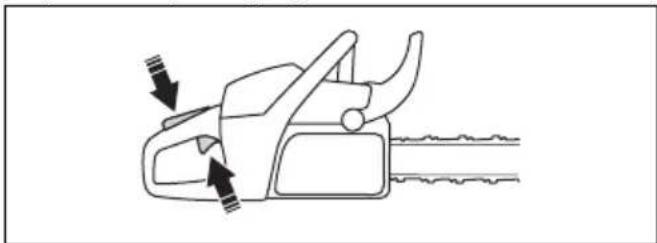

1. Inaktivera snabbt gasreglagespärren för att ställa in produkten på tomgångsvarvtal.

1. Dra kastskyddet bakåt för att avaktivera kedjebromsen.

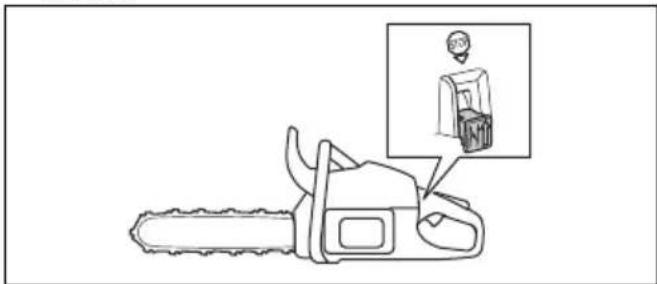

1. Tryck ned start/stopp-kontakten för att stoppa motorn.

Såga med dragande eller skjutande kedja

Du kan såga genom trä med produkten med två olika lägen.

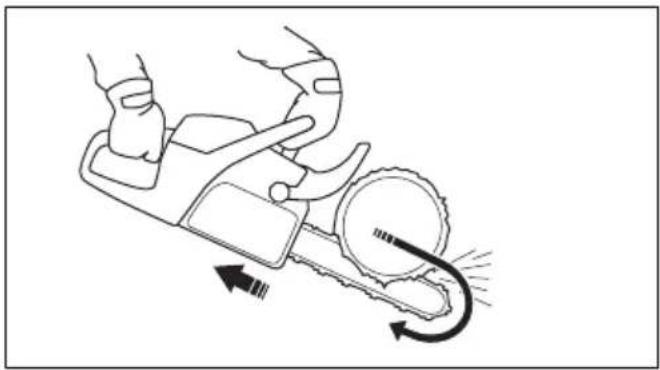

- Att såga med dragande kedja är när du sågar med svärdets undersida. Sågkedjan drar igenom trädet när du kapar. I detta läge får du bättre kontroll över produkten och kastrisksektorns läge.

- Att såga med skjutande kedja är när du sågar med svärdets spets. Sågkedjan skjuter in produkten i riktning mot användaren.

WARNING: Om sågkedjan fastnar i stammen kan produkten skjutas mot dig. Håll produkten hårt och se till att svärdets kastrisksektor inte kommer i kontakt med trädet och orsakar ett kast.

WARNING: Använd fullgas när du sågar och sänk till tomgångsvarvtal efter varje snitt.

OBSERVERA: Motorskada kan uppstå om motorn går för länge med fullgas utan belastning.

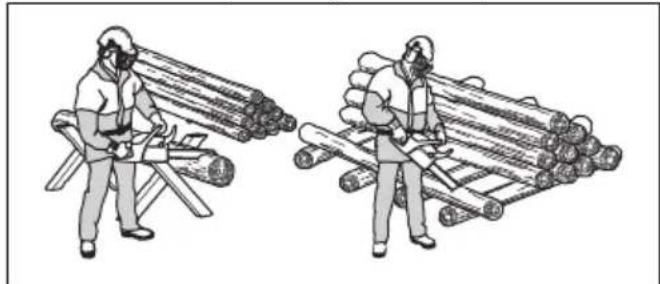

1. Placera stocken på en sågbock eller löpare.

WARNING: Såga inte stocken i en trave. Det ökar kastrisken och kan resultera i allvarlig eller livshotande skada.

1. Ta bort de kapade styckena från arbetsområdet.

WARNING: Kapade stycken i arbetsområdet ökar kastrisken och risken för att du inte kan hålla balansen.

Använda barkstödet

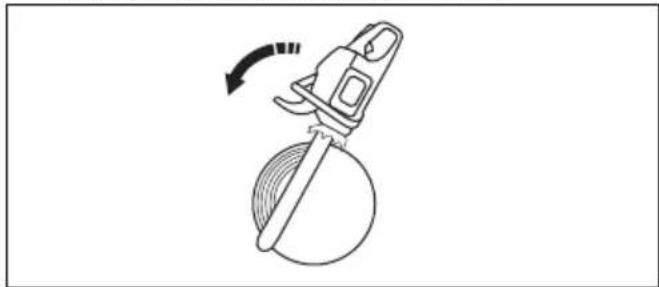

1. Tryck in barkstödet i trädstammen.
2. Ge fullgas och vrid produkten. Håll barkstödet mot stammen. Det här gör det enklare att tillämpa den kraft som behövs för att kapa stammen.

Kapa en stock på marken

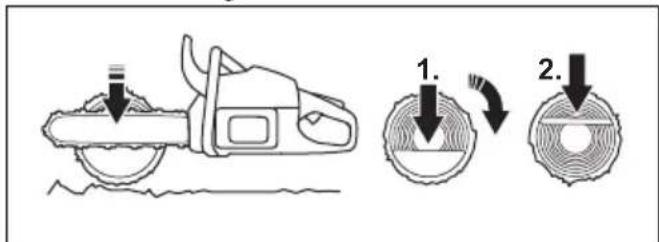

1. Kapa genom stocken med dragande kedja. Håll fullgas men var förberedd på plötsliga olyckor.

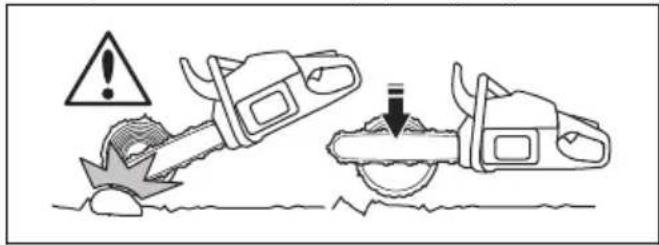

WARNING: Se till att sågkedjan inte vidrör marken när du slutför snittet.

1. Såga ca 23 genom stocken och stanna sedan. Vrid stocken och såga från den motsatta sidan.

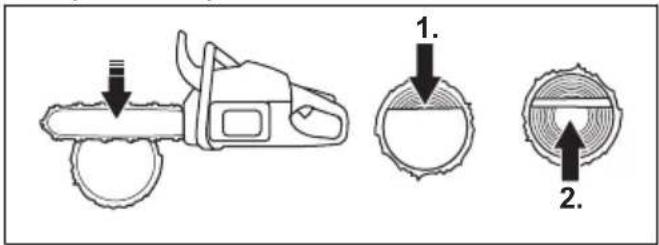

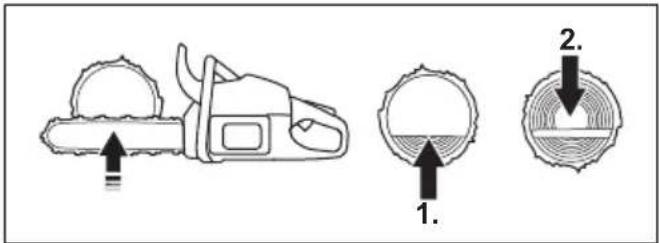

Såga en stock med stöd i ena änden

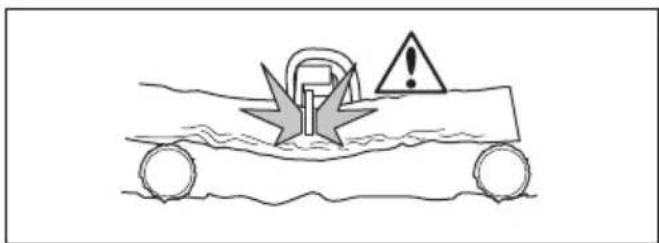

WARNING: Se till att stocken inte går av vid kapning. Följ anvisningarna i nedan.

1. Såga med skjutande kedja ungefär 13 genom stocken.
2. Kapa genom stocken med dragande kedja tills de två snitten möts.

Såga en stock med stöd i båda ändarna

WARNING: Se till att sågkedjan inte fastnar i stocken under kapningen. Följ anvisningarna i nedan.

1. Såga med dragande kedja ungefär 13 genom stocken.
2. Såga genom den återstående delen av stocken med skjutande kedja för att slutföra snittet.

WARNING: Stanna motorn om sågkedjan fastnar i stocken. Använd en hävarm för att öppna snittet att ta loss produkten. Försök inte dra ut produkten för hand. Detta kan orsaka skada när produkten plötsligt lossnar.

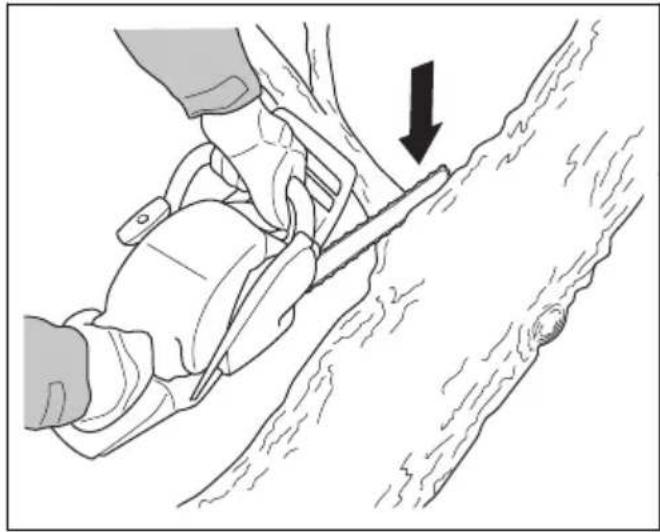

Använda kvistningsteknik

Notera: Använd sågtekniken för tjocka grenar. Se Använda sågteknik på sida 258.

WARNING: Det finns en hög olycksrisk när du använder kvistningstekniken. Se Information om kast på sida 256 för instruktioner om att undvika kast.

WARNING: Kapa grenarna en i taget. Var försiktig när du tar bort mindre grenar och såga inte buskar eller många små grenar samtidigt. Små grenar kan fastna i sågkedjan och förhindra säker användning av produkten.

Notera: Såga grenarna bit för bit om det är nödvändigt.

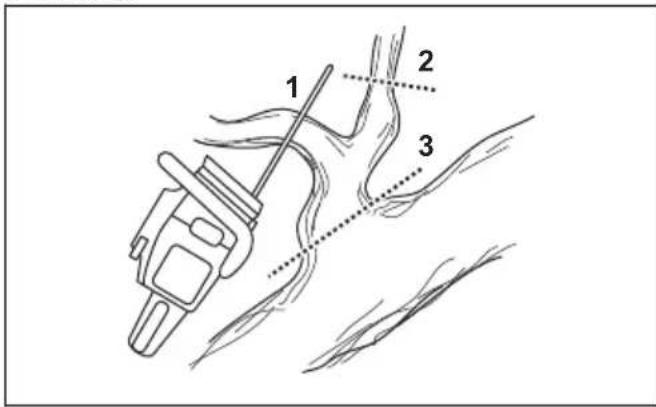

1 2 3

1. Ta bort grenarna på höger sida av stocken.

a) Håll svärdet på högra sidan av stocken och håll produktens chassi mot stocken.
b) Välj tillämplig sågteknik för spänningen i grenen.

WARNING: Om du inte är säker på hur du ska såga av grenen kan du tala med en professionell motorsågsanvändare innan du fortsätter.

1. Ta bort grenarna på stockens ovansida.

a) Håll produkten mot stocken och låt svärdet röra sig längs stocken.

b) Såga med skjutande kedja.

1. Ta bort grenarna på vänster sida av stocken.

a) Välj tillämplig sågteknik för spänningen i grenen.

WARNING: Om du inte är säker på hur du ska såga av grenen kan du tala med en professionell motorsågsanvändare innan du fortsätter.

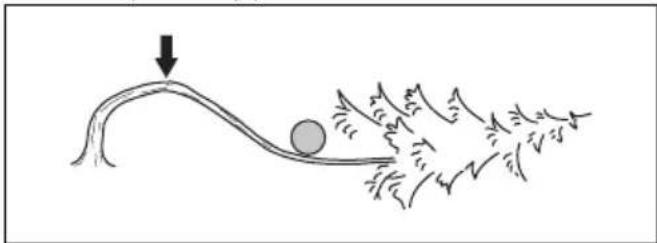

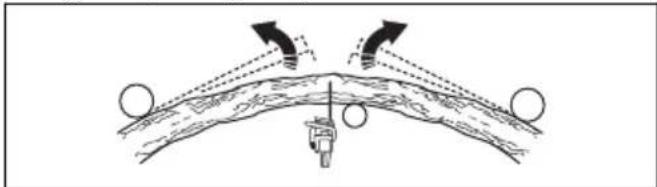

Se Såga träd och grenar som är i spänning på sida 263 för instruktioner i att såga i grenar som är i spänning.

Använda trädfällningsteknik

WARNING: Du måste ha erfarenhet för att fälla ett träd. Delta om möjligt i en utbildning i motorsågshantering. Tala med en användare med erfarenhet för mer kunskap.

Hålla ett säkerhetsavständ

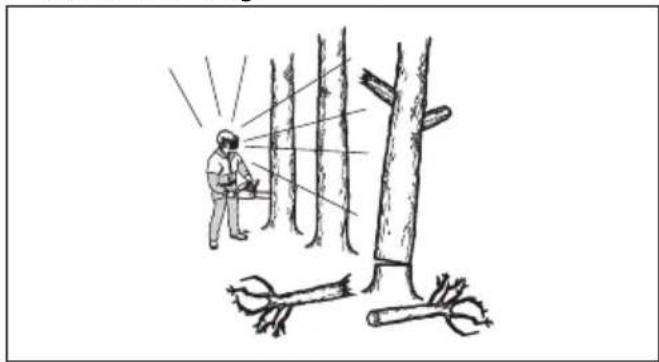

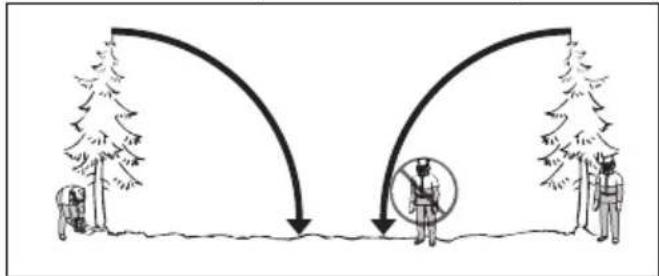

1. Se till att personer runt dig håller ett säkerhetsavständ på minst 2 1/2 trädlängder.

1. Se till att ingen befinner sig inom riskområdet före och under fällning.


Beräkna fallriktningen

1. Undersök i vilken riktning trädet måste falla. Målet är att fälla det i ett läge där du enkelt kan kvista och kapa stocken. Det är också viktigt att du står stadigt och kan röra dig säkert.

WARNING: Om det är farligt eller omöjligt att fälla trädet i dess naturliga fallriktning ska du fälla trädet åt ett annat håll.

1. Undersök trädets naturliga fallriktning. Till exempel trädets lutning och krökning, vindriktning, grenarnas placering och eventuell snövikt.
2. Undersök om det finns hinder, till exempel andra träd, kraftledningar, vägar och/eller byggnader runt omkring.
3. Titta efter tecken på skador och röta i stammen.

WARNING: Röta i stammen kan innebära en risk för att trädet faller innan du slutför kapningen.

1. Se till att trädet inte har några skadade eller döda grenar som kan brytas av och skada dig under fällningsarbetet.

2. Låt inte trädet falla in i ett annat stående träd. Det är farligt att ta bort ett fastfällt träd och det innebär en hög olycksrisk. Se Frigöra ett fastfällt träd på sida 263.

WARNING: Vid kritiska

fällningsmoment ska du lyfta hörselskydden så fort sågningen är avslutad. Det är viktigt att du hör ljud och varningssignaler.

Rensa stammen och förbereda din reträttväg

Såga av alla grenar från din axelhöjd och nedåt.

1. Såga med dragande kedja uppifrån och ner. Se till att trädet är mellan dig och produkten.

1. Rensa upp undervegetationen i arbetsområdet runt trädet. Ta bort allt kapat material från arbetsområdet.

2. Kontrollera om det finns hinder i området, som stenar, grenar och gropar. Du måste ha en lättframkomlig reträttväg när trädet börjar falla. Reträttvägen måste vara ungefär 135 grader från fallriktningen.

3. Riskzonen

4. Reträttvägen
5. Fallriktningen

Fälla träd

Husqvarna rekommenderar dig att göra riktskär och sedan använda det säkra hörnet när du fäller ett träd. Det säkra hörnet hjälper dig att skapa en korrekt brytmån och styra fallriktningen.

WARNING: Fäll inte träd med en diameter som är mer än två gånger större än svärdslängden. För detta måste du ha särskild utbildning.

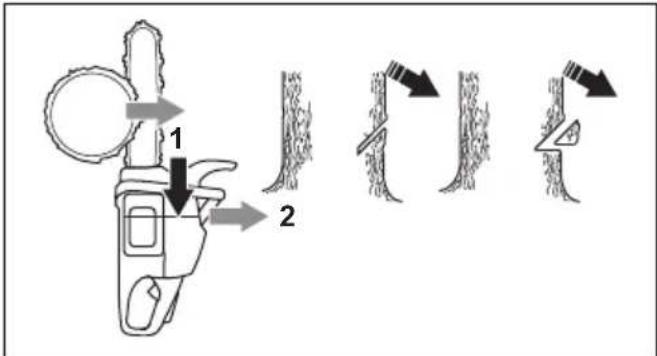

Brytmånen

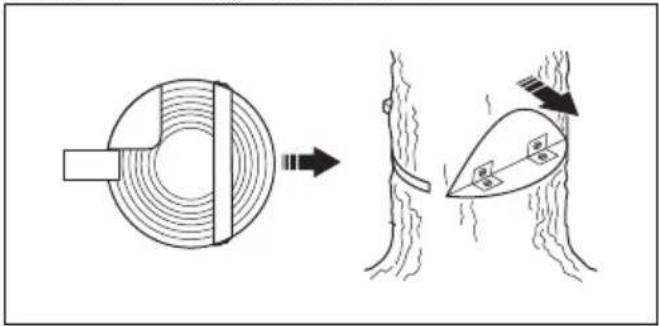

Den viktigaste åtgärden vid trädfällning är för att skapa en korrekt brytmån. Med en korrekt brytmån har du kontroll över fallriktningen och ser till att fällningen är säker.

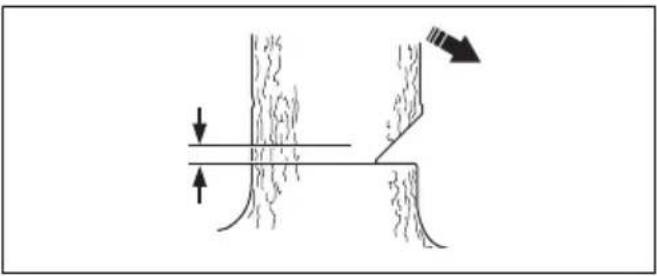

Tjockleken på brytmånen måste vara jämn och minst 10 % av trädets diameter.

WARNING: Om brytmånen är felaktig eller för tunn har du ingen kontroll över fallriktningen.

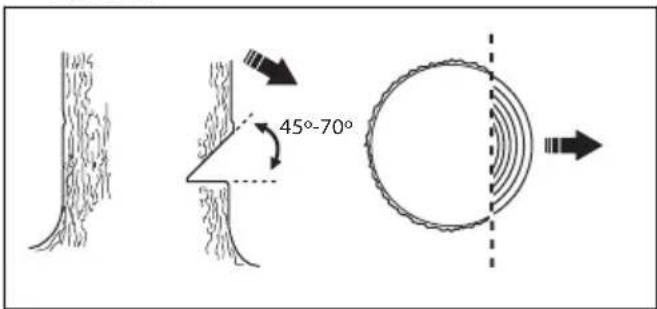

1. Gör riktskären genom ¼ av trädets diameter. Gör en 45°–70° vinkel mellan det övre och det undre riktskäret.

45°-70°

a) Gör det övre riktskäret. Rikta in produktens fallriktningsmärkning (1) med trädets fallriktning (2). Stå bakom produkten med trädet på din vänstra sida. Såga med dragande kedja.
b) Gör det undre riktskäret. Kontrollera att slutet av det undre riktskäret är vid samma punkt som slutet av det övre riktskäret.

1. Se till att det undre riktskäret är vågrätt och i 90° vinkel mot fallriktningen.

Använda det säkra hörnet

Fällskäret måste göras något ovanför riktskäret.

WARNING: Var försiktig när du sågar med svärdsspetsen. Börja såga med den nedre delen av svärdsspetsen och gör ett instick in i stocken.

1. Om den effektiva skärlängden är längre än trädets diameter ska du utföra dessa steg (a–d).

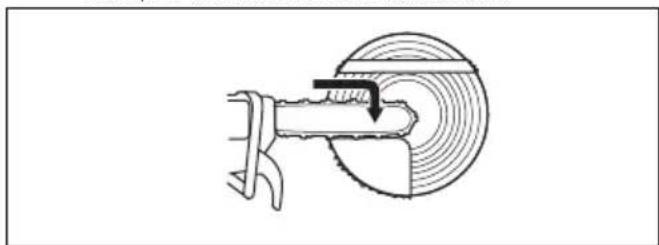

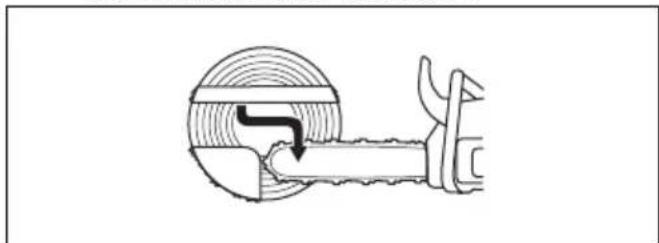

a) Gör ett instick rakt in i stocken för att slutföra brytmånens bredd.

b) Såga med dragande kedja tills 13 av stocken är kvar.
c) Dra svärdet 5–10 cm i bakåt.
d) Såga genom resten av stocken för att slutföra ett säkert hörn som är 5–10 cm brett.

1. Om den effektiva skärlängden är kortare än trädets diameter ska du utföra dessa steg (a–d).

a) Gör ett instick rakt in i stocken. Insticket måste sträcka sig 3/5 av trädets diameter.
b) Såga med dragande kedja genom resten av stocken.

c) Såga rakt in i stocken från den andra sidan av trädet för att slutföra brytmånen.
d) Såga med skjutande kedja, tills 1/3 av stocken är kvar, för att slutföra det säkra hörnet.

1. Sätt in en kil i sågsnittet rakt bakifrån.

1. Såga av hörnet för att få trädet att falla.

Notera: Slå mot kilen tills trädet faller om det inte gör det.

1. När trädet börjar falla ska du använda reträttvägen för att flytta dig bort från trädet. Flytta dig minst 5 m bort från trädet.

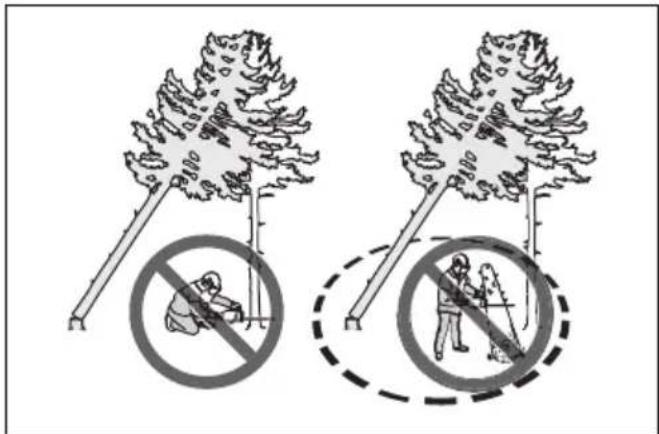

Frigöra ett fastfällt träd

WARNING: Det är väldigt farligt att ta bort ett fastfällt träd och det innebär en hög olycksrisk. Håll dig borta från riskområdet och försök inte att fälla ett fastfällt träd.

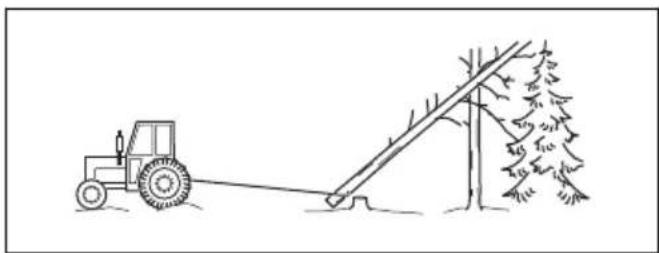

Den säkraste metoden är att använda en av följande vinschar:

- Traktormonterad

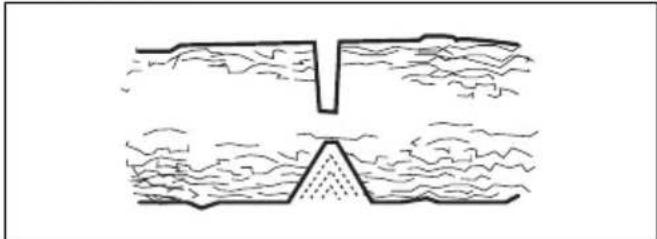

Såga träd och grenar som är i spänning

1. Ta reda på vilken sida av trädet eller grenen som är i spänning.
2. Ta reda på var brytpunkten är.

1. Undersök hur du säkrast frigör spänningen.

Notera: I vissa situationer är den enda säkra metoden att använda en vinsch, inte din produkt.

1. Stå på en plats där trädet eller grenen inte kan träffa dig när spänningen frigörs.

1. Gör ett eller flera snitt med tillräckligt djup för att minska spänningen. Kapa på eller i närheten av brytpunkten. Få trädet eller grenen att brytas av vid brytpunkten.

WARNING: Kapa inte helt igenom ett träd eller en gren som är i spänning.

WARNING: Var väldigt försiktig när du kapar ett träd som är i spänning. Risken finns att trädet rör sig snabbt före eller efter ett snitt. Allvarliga skador kan inträffa om du är på fel plats eller om du kapar felaktigt.

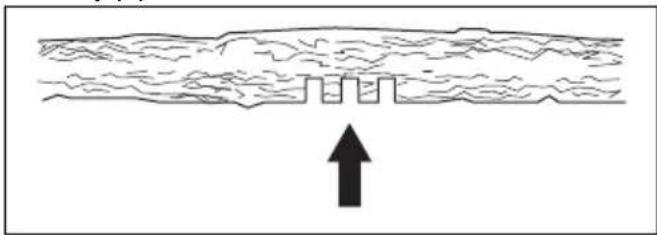

1. Om du måste såga igenom trädet/grenen ska du göra två till tre snitt med 2,5 cm mellanrum och med ett djup på 5 cm.

1. Fortsätt att såga mer in i trädet tills trädet/grenen böjs och spänningen frigörs.

2. Såga i trädet/grenen från böjens motsatta sida, efter att spänningen har frigjorts.

WARNING: Läs och förstå

säkerhetskapitlet innan du utför underhåll på produkten.

Underhållsschema

Daglig skötsel Underhåll varje vecka Underhåll varje månad
Rengör produktens yttre delar och se till att det inte finns olja på handtagen.	Rengör kylsystemet. Se Så rengör du kylsystemet på sida 274.	Kontrollera bromsbandet. Se Kontrollera bromsbandet på sida 265.
Kontrollera gasreglaget och dödmansgreppet. Se Kontrollera gasreglaget och dödmansgreppet på sida 266.	Kontrollera startapparaten, startsnöret och returfjädern.	Kontrollera kopplingscentrumet, kopplingstrumman och kopplingsfjädern.
Se till att det inte finns några skador på avvibreringselementen.	Smörj nällagret. Se Smörja nällagret på sida 272.	Rengör tändstiftet. Se Kontrollera tändstiftet på sida 269.
Rengör och kontrollera kedjebromsen. Se Kontrollera kastskyddet och kedjebromsaktiveringen på sida 265.	Fila bort alla grader på svärdets kanter. Se Kontrollera svärdet på sida 273	Rengör förgasarens yttre delar.
Kontrollera kedjefångaren. Se Kontrollera kedjefångaren på sida 266.	Rengör eller byt ljuddämparens gnistfångarnät. Se Kontrollera ljuddämparen på sida 266.	Kontrollera bränslefiltret och bränsleslangen. Byt ut vid behov.
Vänd svärdet, kontrollera smörjhålet och rengör svärdsspåret. Se Kontrollera svärdet på sida 273.	Rengör förgasarområdet Kontrollera alla kablar och anslutningar.
Se till att svärdet och sågkedjan har tillräckligt med olja.	Rengör eller byt luftfiltret. Se Ren-göra luftfiltret på sida 268.	Töm bensintanken.
Kontrollera sågkedjan dagligen. Se Slipa sågkedjan på sida 269.	Rengör mellan cylinderflänsarna. Töm oljetanken.
Fila sågkedjan och kontrollera dess spänning. Se Justera sågkedjans spänning på sida 271.
Kontrollera kedjedrivhjulet. Se Kontrollera spur-drivhjulet på sida 272.
Rengör startapparatens luftintag.
Se till att skruvar och muttrar är åtdragna.
Kontrollera stoppkontakten. Se Kontrollera start/stopp-kontakten på sida 266.
Se till att inget bränsleläckage finns från motor, tank eller bränsleledningar.
Se till att kedjan inte roterar när motorn går på tomgång.
Se till att det inte finns några skador på högerhandsskyddet.
Se till att ljuddämparen är korrekt monterad, inte har några skador och att inga delar i ljuddämparen saknas.

Underhåll och kontroller av produktens säkerhetsanordningar

Kontrollera bromsbandet

1. Använd en borste för att rengöra kedjebroms och kopplingstrumma från spån, kåda och smuts. Smuts och slitage kan försämra bromsens funktion.

1. Kontrollera bromsbandet. Bromsbandet måste vara minst 0,6 mm tjockt på det smalaste stället.

Kontrollera kastskyddet och kedjebromsaktiveringen

1. Kontrollera att kastskyddet är helt och utan defekter, t.ex. sprickor.

2. Kontrollera att kastskyddet rör sig fritt och att det sitter säkert på kopplingskåpan.

1. Håll produkten med båda händerna över en stubbe eller en annan stabil yta.

WARNING: Motorn måste vara avstängd.

1. Släpp taget om det främre handtaget och låt svärdsspetsen falla mot stubben.

1. Se till att kedjebromsen aktiveras när svärdsspetsen träffar stubben.

Kontrollera kedjebromsen

1. Starta produkten. Se Starta produkten på sida 257 för instruktioner.

WARNING: Se till att sågkedjan inte vidrör marken eller andra föremål.

1. Håll i produkten ordentligt.

2. Ge fullgas och luta din vänstra handled mot kastskyddet för att aktivera kedjebromsen. Kedjan måste stanna omedelbart.

STOP

WARNING: Släpp inte det främre handtaget.

Kontrollera gasreglaget och dödmansgreppet

1. Kontrollera att gasreglaget och dödmansgreppet går lätt samt att deras returfjädersystem fungerar.

1. Tryck ner dödmansgreppet och se till att det går tillbaka till sitt ursprungliga läge när du släpper det.

1. Se till att gasreglaget är låst i tomgångsläge när dödmansgreppet släpps.

1. Starta produkten och ge fullgas.

2. Släpp gasreglaget och se till att sågkedjan stannar och att den förblir stilla.

WARNING: Om kedjan roterar med gasreglaget i tomgångsläge ska du kontakta en serviceverkstad.

Kontrollera kedjefångaren

1. Se till att det inte finns några skador på kedjefångaren.

2. Se till att kedjefångaren är stabil och sitter fast på produkten.

Kontrollera högerhandsskyddet

- Kontrollera att högerhandsskyddet är helt och utan defekter, t.ex. sprickor.

1. Se till att det inte finns några sprickor eller deformationer på avvibreringselementen.
2. Se till att avvibreringselementen sitter fast ordentligt på motorenheten och handtagsenheten.

Se Produktöversikt på sida 243för information om var avvibreringssystemet finns på din produkt.

Kontrollera start/stopp-kontakten

1. Starta motorn.
2. Tryck ned start/stopp-kontakten till läget STOPP. Motorn måste stanna.

WARNING: Använd inte en produkt med defekt ljuddämpare eller en ljuddämpare som är i dåligt skick.

WARNING: Använd inte produkten om gnistskyddet på ljuddämparen saknas eller är defekt.

1. Kontrollera att ljuddämparen inte har skador eller defekter.

2. Se till att ljuddämparen sitter fast ordentligt på produkten.

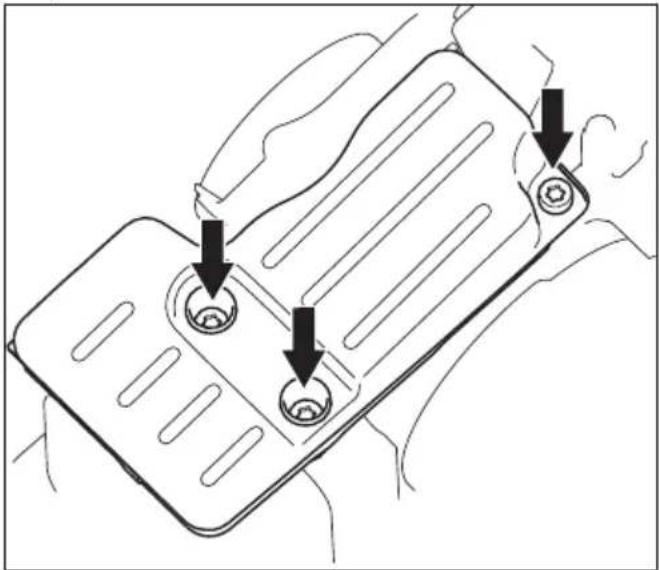

1. Om produkten har ett gnistskydd måste du rengöra det en gång i veckan.

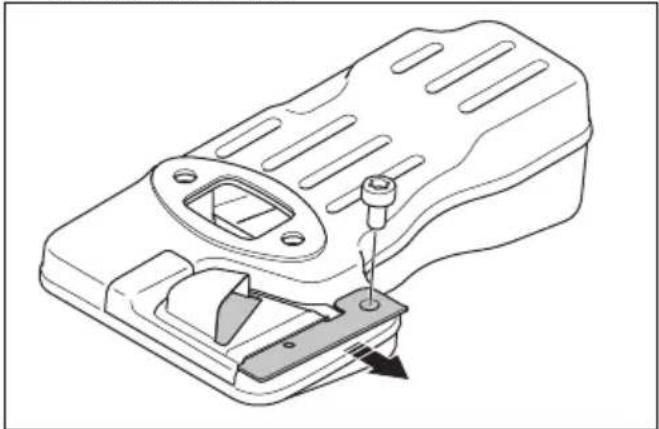

1. Om gnistskyddet är skadat byter du det.

OBSERVERA: Om gnistskyddet är igensatt överhettas produkten vilket kan leda till skador på cylindern och kolven.

AutoTune™

Produktens AutoTune™-funktion justerar förgasaren automatiskt, vilket ger bästa möjliga inställning. AutoTune™ gör att motorn kan anpassas till väderförhållanden, höjd över havet, bensin och typ av tvåtaktsolja.

OBSERVERA: Om AutoTune™ inte fungerar korrekt ska du tala med en serviceverkstad. Produkten justerar korrekt efter ett par tankningar.

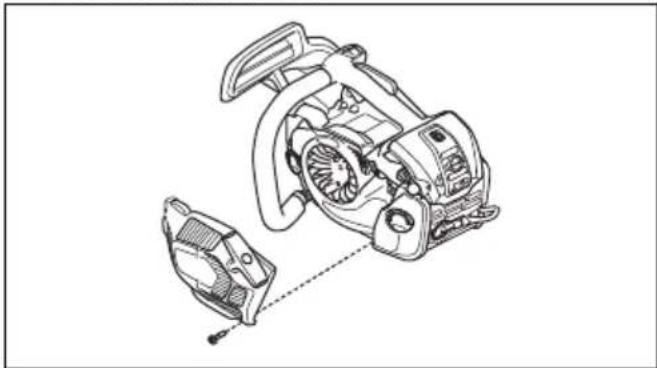

Byta ut ett trasigt eller slitet startsnöre

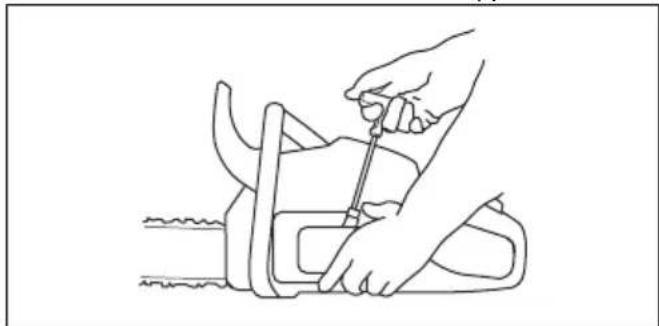

1. Lossa skruvarna på startapparathuset.

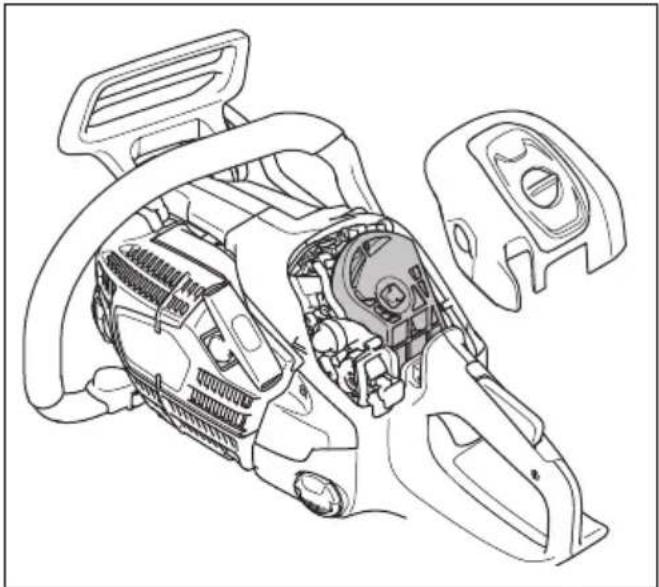

2. Ta bort startapparathuset.

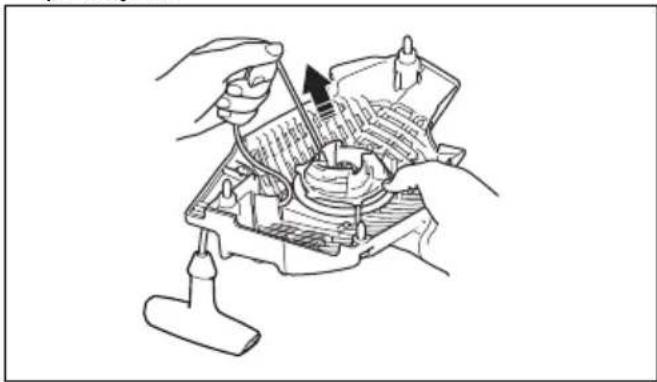

1. Dra ut startsnöret cirka 30 cm och lägg det i urtaget på linhjulet.

1. Låt linhjulet rotera långsamt bakåt för att släppa returfjädern.

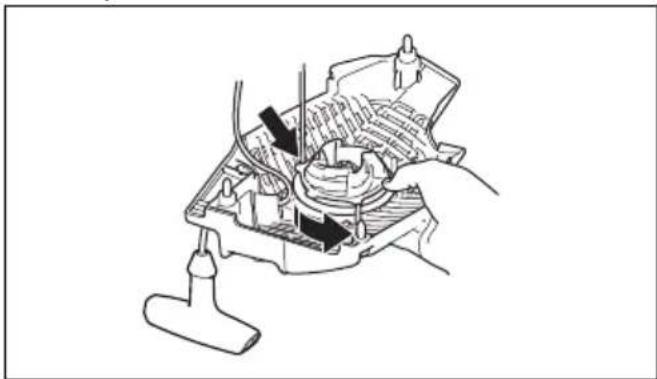

1. Ta bort skruven och brickan (A) och ta bort linhjulet (B).

1. Håll i starchandtaget.

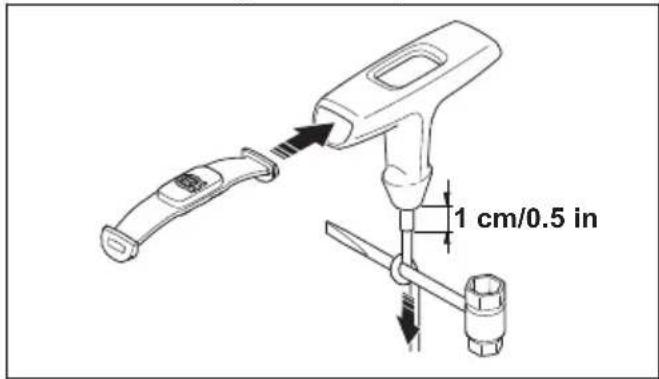

2. Dra i startsnöret tills 1 cm av fjäderstyrningen visas. Tryck samtidigt ner starthandtagets lock och ta bort det från startsnörets handtag.

Notera: Om startsnöret är trasigt i startsnörets handtag ska du trycka ner starchandtagets lock. Använd kombinyckeln för att ta bort starchandtagets lock.

1. Sätt fast ett nytt startsnöre på linhjulet. Linda startsnöret ca tre varv runt linhjulet.
2. Anslut linhjulet till returfjädern. Returfjäderns ände måste passas in i linhjulet.
3. Fäst skruven i mitten på linhjulet.
4. Dra startsnöret genom hålet i startapparathuset, startsnörets handtag och fjäderstyrningen.

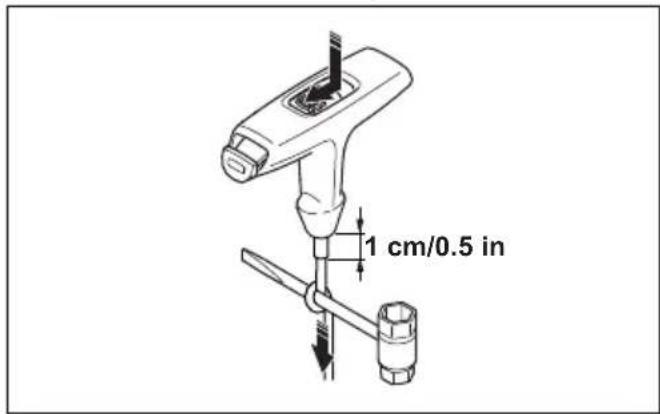

5. Gör en knut 1 cm (A) från startsnörets ände.
6. Lägg snörets ände eller startsnöret parallellt med knuten.

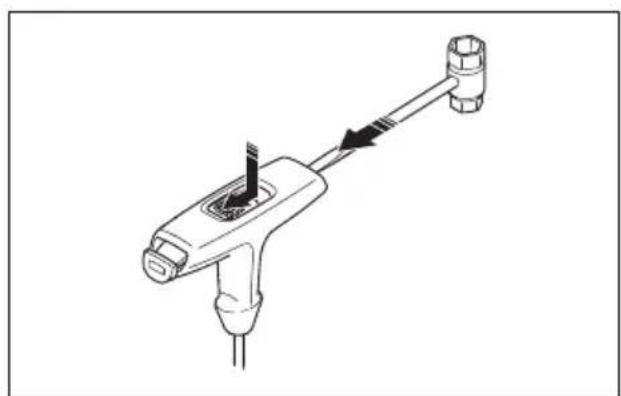

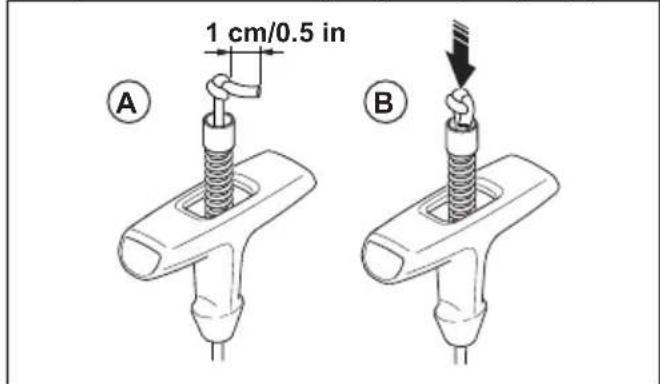

7. Tryck ner knuten i sitt läge i fjäderstyrningen (B).

1 cm/0.5 in A B

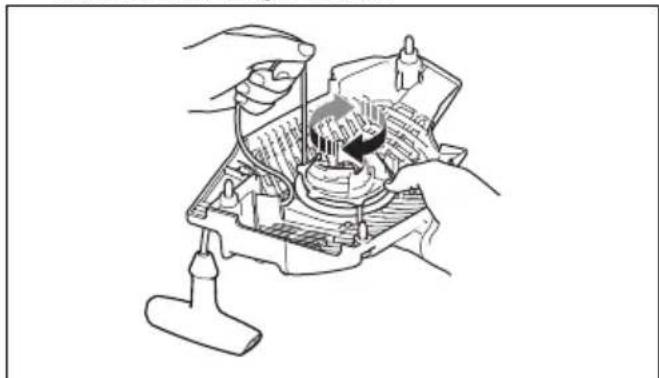

1. Dra i startsnöret tills 1 cm av fjäderstyrningen visas. Montera samtidigt starchandtagets lock.

1. Lägg startsnöret i urtaget i linhjulet.
2. Vrid linhjulet ungefär två varv medurs.
3. Sätt tummen på linhjulet.
4. Dra i startsnörets handtag och dra ut startsnöret helt.
5. Flytta tummen och släpp startsnöret.
6. Se till att det går att vrida hjulet ½ varv efter att startsnöret har dragits ut helt.

1. Dra ut startsnöret och placera startapparaten mot vevhuset.
2. Släpp långsamt startsnöret tills linhjulet greppar i starthakarna.
3. Dra åt skruvarna som håller fast startapparaten.

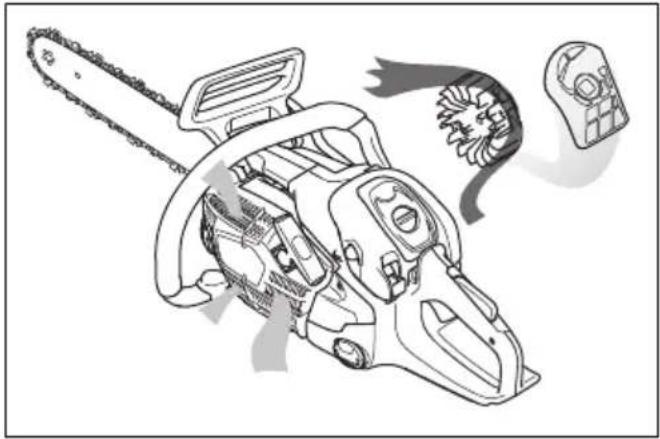

Rengör luftfiltret från smuts och damm. Detta förhindrar förgasarstörningar, startproblem, dålig motoreffekt,

slitage på motorns delar och mer bränsleförbrukning än vanligt.

1. Tag bort luftfilterkåpan och luftfiltret.
2. Använd en borste eller skaka luftfiltret rent. Använd rengöringsmedel och vatten för att rengöra det helt.

Notera: Ett länge använt luftfilter kan aldrig bli fullständigt rent. Byt ut luftfiltret regelbundet och byt alltid ut ett defekt luftfilter.

1. Montera luftfiltret och se till att det sluter helt tätt mot filterhållaren.

Notera: På grund av olika arbetsförhållanden, väder eller säsong kan din produkt användas med olika typer av luftfilter. Prata med en serviceverkstad för mer information.

Kontrollera tändstiftet

OBSERVERA: Använd det rekommenderade tändstiftet. Se Tekniska data på sida 276. Ett felaktigt tändstift kan skada produkten.

1. Om produkten är svår att starta eller använda eller om produkten fungerar på fel sätt vid tomgångsvarvtal ska du inspektera om det finns oönskat material i tändstiftet. Utför dessa steg om du vill minska risken för oönskat material på tändstiftets elektroder:

a) Se till att bränsleblandningen är korrekt.
b) Se till att luftfiltret är rent.

1. Rengör tändstiftet om det är smutsigt.

2. Se till att elektrodavståndet är 0.65 mm.

1. Byt ut tändstiftet varje månad eller oftare vid behov.

Slipa sågkedjan

Information om svärd och sågkedja

WARNING: Använd skyddshandskar när du använder eller utför underhåll på sågkedjan. Även en sågkedja som inte rör sig kan orsaka skador.

Byt ut slitna eller skadade svärd eller sågkedjor mot den svärd- och sågkedjekombination som rekommenderas av Husqvarna. Detta är nödvändigt för att behålla produktens säkerhetsfunktioner. Se Tillbehör på sida 277 för en lista med svärd- och kedjekombinationer som vi rekommenderar för utbyte.

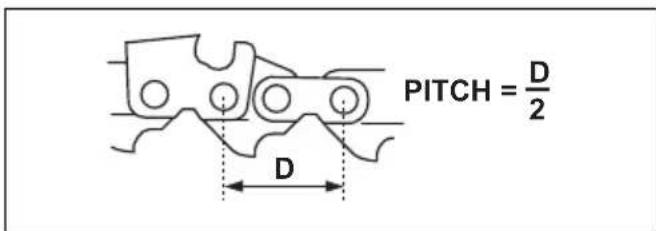

- Svärdslängd, tum/cm. Information om svärdslängden finns vanligen på den bakre änden av svärdet.

- Sågkedjedelning, tum. Avständet mellan sågkedjans drivlänkar måste vara anpassade till avständet mellan tänderna på svärdets noshjul och kedjedrivhjulet.

- Drivlänksantal. Antal drivlänkar avgörs av typen av svärd.

Pure mechanical linkage diagram without any text, numbers, or symbols

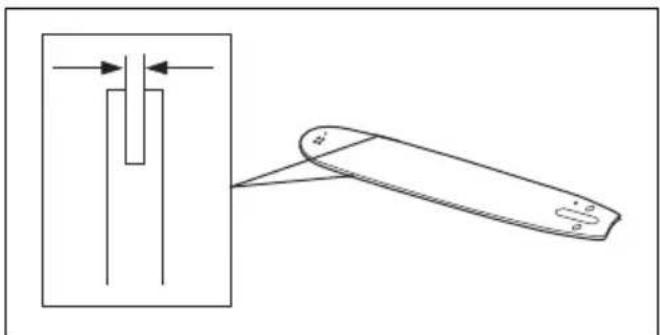

- Svärdsspårbredd, tum/mm. Svärdsspårbredden måste vara samma som kedjans drivlänkars bredd.

- Kedjeoljehål och hål för kedjespännare. Svärdet måste anpassas till produkten.

Allmän information om hur man filar knivarna

Använd inte en slö sågkedja. Om sågkedjan är slö måste du anbringa mer kraft för att trycka in svärdet genom träet. Om sågkedjan är mycket slö genereras inga träflisor, utan sågspån.

En väslipad sågkedja äter sig igenom träet och skapar träflis som är långa och tjocka.

Skärtanden (A) och underställningen (B) utgör tillsammans den skärande delen av sågkedjan,

kniven. Höjdskillnaden mellan de två avgör skärdjupet (underställningen).

A B

Vid filning av en kniv ska du tänka på följande:

- slipvinkeln

Det är svårt att slipa en sågkedja korrekt utan rätt utrustning. Använd en filmall från Husqvarna. Det hjälper dig att behålla maximal skärkapacitet och minimal kastrisk.

WARNING: Kastrisken ökar väsentligt om du inte följer filningsinstruktionerna.

Notera: Se Fila knivarna på sida 271 för information om filning av sågkedjan.

Fila knivarna

1. Använd en rundfil och en filmall för slipning av skärtänderna.

Notera: Se Sliputrustning och vinklar på sida 278 för information om vilken fil samt vilken filmall som Husqvarna rekommenderar till din sågkedja.

1. Tillämpa filmallen korrekt på kniven. Se anvisningarna för filmall.
2. För filen från insidan av skärtänderna och ut. Minska trycket på returdraget.

1. Ta bort material från den ena sidan av alla skärtänder.
2. Vänd på produkten och ta bort material från den andra sidan.
3. Se till att alla skärtänder har samma längd.

Allmän information om hur du justerar underställningen

Underställningen (C) minskar när du slipar en skärtand (A). För att behålla maximal skärkapacitet måste du ta bort filmaterialet från underställningen (B) för att få rekommenderad underställningsnivå. Se Sliputrustning och vinklar på sida 278 för anvisningar om hur du får korrekt underställning för din sågkedja.

A B C

A B C

WARNING: För stor underställning ökar kastrisken!

Justera underställningen

Se Fila knivarna på sida 271för instruktioner innan du justerar underställningen eller filar knivarna. Vi rekommenderar att underställningen justeras var tredje gång du slipar skärtänderna.

Vi rekommenderar att du använder vår underställningsmall för att få rätt underställning och rätt vinkel på underställningen.

1. Använd en flatfil och en underställningsmall och justera underställningen. Använd endast Husqvarnas underställningsmall för att få rätt underställning och rätt vinkel på underställningen.
2. Lägg underställningsmallen på sågkedjan.

Notera: Se underställningsmallens förpackning för mer information om hur du använder verktyget.

1. Använd flatfilen för att ta bort den del av underställningen som sticker ut genom underställningsmallen.

Justera sågkedjans spänning

WARNING: En sågkedja med felaktig spänning kan lossna från svärdet och orsaka allvarlig eller livshotande skada.

En sågkedja blir längre när du använder den. Justera kedjan regelbundet.

1. Lossa svärdsmuttrarna som läser kopplingskåpan/kedjebromsen. Använd en skiftnyckel.

Notera: Vissa modeller har endast en svärdsmutter.

1. Dra sedan åt svärdsmuttrarna för hand så hårt du kan.
2. Lyft svärdets främre del och vrid sågkedjesträckarskruven. Använd en skiftnyckel.
3. Dra åt sågkedjan tills den sitter tätt mot svärdet men ändå kan förflyttas enkelt.

1. Dra åt svärdsmuttrarna med skiftnyckeln och lyft samtidigt svärdets främre del.
2. Se till att du kan dra runt sågkedjan för hand och att den inte hänger ned från svärdet.

Notera: Se Produktöversikt på sida 243för placering av sågkedjesträckarskruven på din produkt.

Kontrollera sågkedjans smörjning

1. Starta produkten och låt den gå med 3/4 varvtal. Håll svärdet ca 20 cm över en ljus yta.
2. Om sågkedjesmörjningen är korrekt kommer du att se en tydlig oljerand på ytan efter en minut.

1. Om sågkedjesmörjningen inte fungerar korrekt ska du kontrollera svärdet. Se Kontrollera svärdet på sida 273 för instruktioner. Tala med en serviceverkstad om underhållsstegen inte hjälper.

Kontrollera spur-drivhjulet

Ett spur-drivhjul är fastsvetsat på kopplingstrumman.

- Kontrollera regelbundet slitagenivån hos spurdrivhjulet visuellt. Byt ut kopplingstrumman och spurdrivhjulet om det är för mycket slitage.

Smörja nällagret

1. Dra kastskyddet bakåt för att avaktivera kedjebromsen.
2. Lossa svärdsmuttrarna och ta bort kopplingskåpan.

Notera: Vissa modeller har endast en svärdsmutter.

1. Ställ produkten på en stabil yta med kopplingstrumman uppåt.

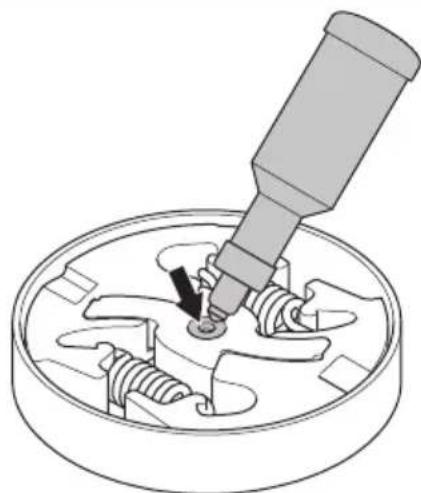

2. Smörj in nällagret med en fettspruta. Använd motorolja eller lagerfett av hög kvalitet.

1. Se till att det inte finns några sprickor i nitar och länkar och att inga nitar är lösa. Byt ut vid behov.

1. Se till att sågkedjan är lätt att böja. Byt ut sågkedjan om den är stel.

2. Jämför sågkedjan med en ny sågkedja för att avgöra om nitar och länkar är slitna.

3. Byt ut sågkedjan när den längsta delen av skärtanden är kortare än 4 mm. Byt också ut sågkedjan om det finns sprickor på knivarna.

1. Se till att oljekanalen inte är igensatt. Rengör vid behov.

1. Undersök om det finns grader på svärdets kanter. Ta bort grader med en fil.

1. Rengör spåret i svärdet.

1. Undersök spåret i svärdet för slitage. Byt ut svärdet vid behov.

1. Undersök om svärdsspetsen är ojämn eller mycket sliten.

1. Kontrollera att svärdets noshjul går lätt samt att noshjulets smörjhål inte är igensatt. Rengör och smörj vid behov.

1. Vänd svärdet dagligen för att förlänga dess livslängd.

Utföra underhåll på bränsletanken och kedjeoljetanken

• Töm och rengör bränsletanken och kedjeoljetanken regelbundet.
• Byt bränslefiltret årligen eller oftare om det behövs.

OBSERVERA: Föroreningar i tankarna orsakar driftstörningar.

Justera kedjeoljeflödet

WARNING: Stanna motorn innan du gör justeringar av oljepumpen.

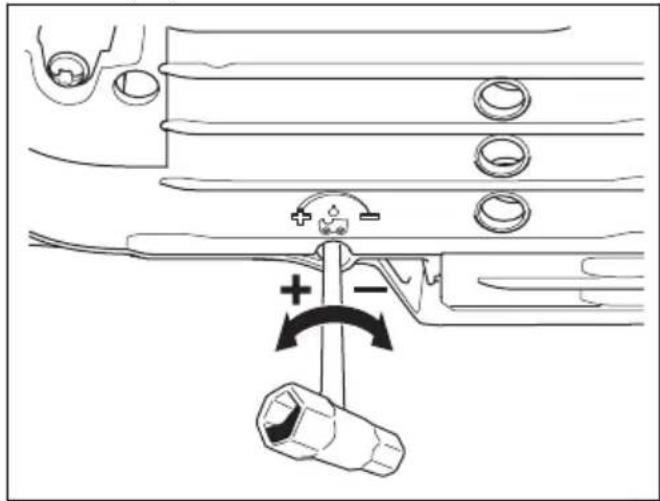

1. Vrid justerskruven för oljepumpen. Använd en skruvmejsel eller en kombinyckel.

a) Vrid justerskruven medurs för att minska kedjeoljeflödet.

b) Vrid justerskruven moturs för att öka kedjeoljeflödet.

AirInjection™ är ett centrifugalluftreningssystem som tar bort damm och smuts innan partiklarna fångas upp av luftfiltret. AirInjection™ förlänger livslängden på luftfiltret och motorn.

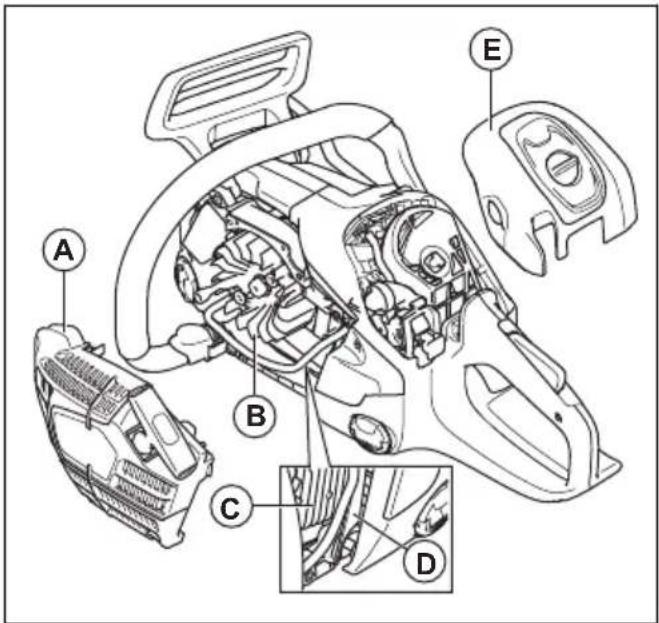

Kylsystemet håller motortemperaturen nere. Kylsystemet innefattar startapparatens luftintag (A), starthakarna på svänghjulet (B), kylflänsarna på cylindern (C), kylkanalen (D) och cylinderkåpan (E).

1. Rengör kylsystemet med en borste varje vecka eller oftare vid behov.
2. Se till att kylsystemet inte är smutsigt eller igensatt.

OBSERVERA: Ett smutsigt eller igensatt kylsystem kan leda till överhettning av produkten med skador på produkten som följd.

Felsökning

Maskinen startar inte

Produktdel att inspektera Möjlig orsak Åtgärd
Starthakar Starthakarna är igensatta. Justera eller byt ut starthakarna.
	Rengör runt starthakarna.
	Tala med en godkänd serviceverkstad.
Produktdel att inspektera Möjlig orsak Åtgärd
Bränsletank Fel bränsle påfyllt. Töm bränsletanken och fyll på med		rätt bränsle.
		Bränsletanken är fylld med kedjeolja. Om du har försökt att starta produkten ska du tala med en serviceverkstad. Om du inte har försökt att starta produkten ska du tappa ur bränsletanken.
Tändning, ingen gnista Tändstiftet är smutsigt eller vått. Se till att tändstiftet är torrt och rent.
			Elektrodavståndet är felaktigt. Rengör tändstiftet. Se till att elektrodavståndet och tändstiftet är korrekt och att rätt tändstiftstyp är den re-kommenderade eller motsvarande.
			Se Tekniska data på sida 276för kor-rekt elektrodavstånd.
Tändstift och cylinder Tändstiftet sitter	löst. Dra åt tändstiftet.
	Motorn är övermättad på grund av upprepade starter i startläge efter tändning.	Ta bort och rengör tändstiftet. Ställ produkten på sidan med tändstiftshå-let bort från dig. Dra kraftigt i starts-nörets handtag 6–8 gånger. Montera tändstiftet och starta produkten. Se Starta produkten på sida 257.

Motorn startar men stannar igen

Produktdel att inspektera	Möjlig orsak Åtgärd
Bränsletank Fel bränsle påfyllt. Töm bränsletanken och fyll på med		rätt bränsle.
Förgasare Tomgångsvarvtalet är inte korrekt. Vänd dig till en serviceverkstad.
Luftfilter Igensatt luftfilter. Rengör eller byt luftfilter.
Bränslefilter Igensatt bränslefilter. Byt bränslefiltret.

Transport och förvaring

Transport och förvaring

• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.
• Använd alltid godkända behållare för transport och förvaring av bränsle.

• Töm bränsle- och kedjeoljetanken innan transport eller längtidsförvaring. Kassera bränsle och kedjeolja på lämplig anvisad plats.

• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten. Även en sågkedja som inte rör sig kan orsaka allvarliga skador.

• Ta bort tändhatten från tändstiftet och aktivera kedjebromsen.
• Sätt fast produkten under transport.

Förbereda produkten för långtidsförvaring

1. Stanna motorn och låt den svalna innan du demonterar den.
2. Ta isär och rengör sågkedjan och spåret i svärdet.

OBSERVERA: Om sågkedjan och svärdet inte rengörs kan de bli stela eller blockeras.

1. Montera transportskyddet.
2. Rengör produkten. Se Underhållsschema på sida 264 för instruktioner.
3. Gör en fullständig service av produkten.

Tekniska data

Tekniska data

	540XP Mark III
Motor
Cylindervolym, cm3	39,1
Cylinderdiameter, ∅ mm 40
Slaglängd. mm 31,1
Tomgångsvarvtal, varv/min 3 000
Max. motoreffekt enligt ISO 7293, kW/hk vid varv/min 1,9/2,6 vid 10500
Tändsystem 25
Tändstift NGK CMR7H
Elektrodavständ, mm 0,65
Bränsle- och smörjsystem
Bränsletankvolym, liter/cm3	0,37/370
Oljetankvolym, liter/cm3	0,23/230
Typ av oljepump Justerbar
Vikt
Vikt, kg 4,1
Bulleremission 26
Ljudeffektnivå, uppmätt dB(A) 111
Ljudeffektnivå, garanterad LWA dB(A) 112
Ljudnivåer 27
Ekvivalent ljudtrycksnivå vid användarens öra, dB(A) 103
Ekvivalent vibrationsnivå, ahveq28
Främre handtag, m/s2	3,7
Bakre handtag, m/s2	5,1
Sågkedja/svärd
Typ av kedjedrivhjul/antal kuggar 3/8" Spur/6, 0,325" Spur/7
Sågkedjans hastighet vid 133 % av varvtalet vid maximal motoreffekt, m/s.	26,6, 26,9

Tillbehör

Rekommenderad skärutrustning

Motorsågsmodellerna Husqvarna 540XP Mark III har säkerhetsutvärderats enligt EN ISO 11681-1:2011 (Skogmaskiner – Bärbara motorsågar – Säkerhetskrav och provning) och uppfyller säkerhetskraven när de är utrustade med nedanstående kombinationer av svärd och sågkedjor.

En sågkedja som benämns sågkedja med kastreduktion uppfyller kraven för kastreduktion som anges i ANSI B175.1-2012.

Kast och svärdnosradie

För svärd med noshjul definieras radien enligt antalet tänder, t.ex. 10T. För solida svärd definieras radien efter måtten på nosens radie. För en angiven svärdslängd kan du använda ett svärd med en mindre nosradie än den angivna.

Notera: En effektiv skärlängd är vanligtvis 1 tum mindre än den nominella svärdslängden.

Godkänd skärutrustning - 540XP Mark III
Svärd Sågkedja
Längd, tum/cm	Delning, tum Sp	årbredd, tum/mm	Max. nosradie Typ Längd, driv-	länkar (st)	Kastreduktion
12/30 3/8 0,050	1,3 9T Husqvarna			S93G	45 Ja
14/35 52
16/40 56
12/30 0,325 mini	0,043/1,1 8T Husqvarna			SP21G	51 Ja
14/35 59
16/40 64

Pixel

Pixel är en kombination av svärd och sågkedja som väger mindre och förbrukar mindre energi genom att göra snäva skär. Både svärdet och sågkedjan måste

vara Pixel-märkta för att uppnå fördelarna. Pixel-märkt skärutrustning är markerad med den här symbolen.

Sliputrustning och vinklar

Använd en filmall från Husqvarna för att fila sågkedjan. En filmall från Husqvarna ser till att du får rätt vinklar. Artikelnumren anges i tabellen nedan.

Om du är osäker på hur man kan identifiera sågkedjetypen på din produkt kan du läsa www.husqvarna.com för mer information.

	[IMAGE]
S93G	5/32 tum/4,0 mm	587 8090-01	0,025 tum /0,65 mm	30^ 60^	21 0^			587 8067-01
SP21G	5/32 tum/4,0 mm	595 0047-01	0,025 tum /0,65 mm	30^ 60^	21 0^			595 0046-01

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Motorsåg för skogsbruk
Varumärke Husqvarna
Typ/Modell 540XP Mark III
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående	elektromagnetisk kompatibilitet"
2000/14/EC "angående	emission av buller till omgivningen"
2011/65/EU "angående	begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN ISO 12100:2010, EN

ISO 14982:2009, EN ISO 11681-1:2011, EN-IEC

63000:2018..

Certifikatnummer: 0404/22/2570.

Notifierat organ: 0404, RISE SMP Svensk

Maskinprovning AB, Box 7035, SE-750 07 Uppsala,

Sweden har utfört EG-typkontroll enligt artikel 12,

punkt 3b, bilaga IX, i maskindirektivet (2006/42/EG) för

Husqvarna AB:s räkning.

För information om bulleremissioner, se Tekniska data

på sida 276.

Huskvarna, 2022-09-17

Ansvarig för teknisk dokumentation

Sisällys

Johdanto.... 280
Turvallisuus....283
Asentaminen....290
Husqvarna Connectivity -laite 290
Käyttö....292
Huolto.... 302

Symboler på produktet

Stopp.

Dette produktet har en totaktsmotor.

Montere startmotorhuset på produktet
