BRUGSANVISNING 540 XP Mark III HUSQVARNA

Denne motorsav til skovbrug er beregnet til skovarbejde som f.eks. fældning, afkvistning og savning.

Bemærk: National lovgivning kan definere begrænsninger på betjeningen af produktet.

Produktbeskrivelse

Husqvarna 540XP Mark III er motorsavsmodeller med en forbrændingsmotor.

Der arbejdes konstant på at øge din sikkerhed og effektivitet under drift. Spørg serviceforhandleren for at få yderligere oplysninger.

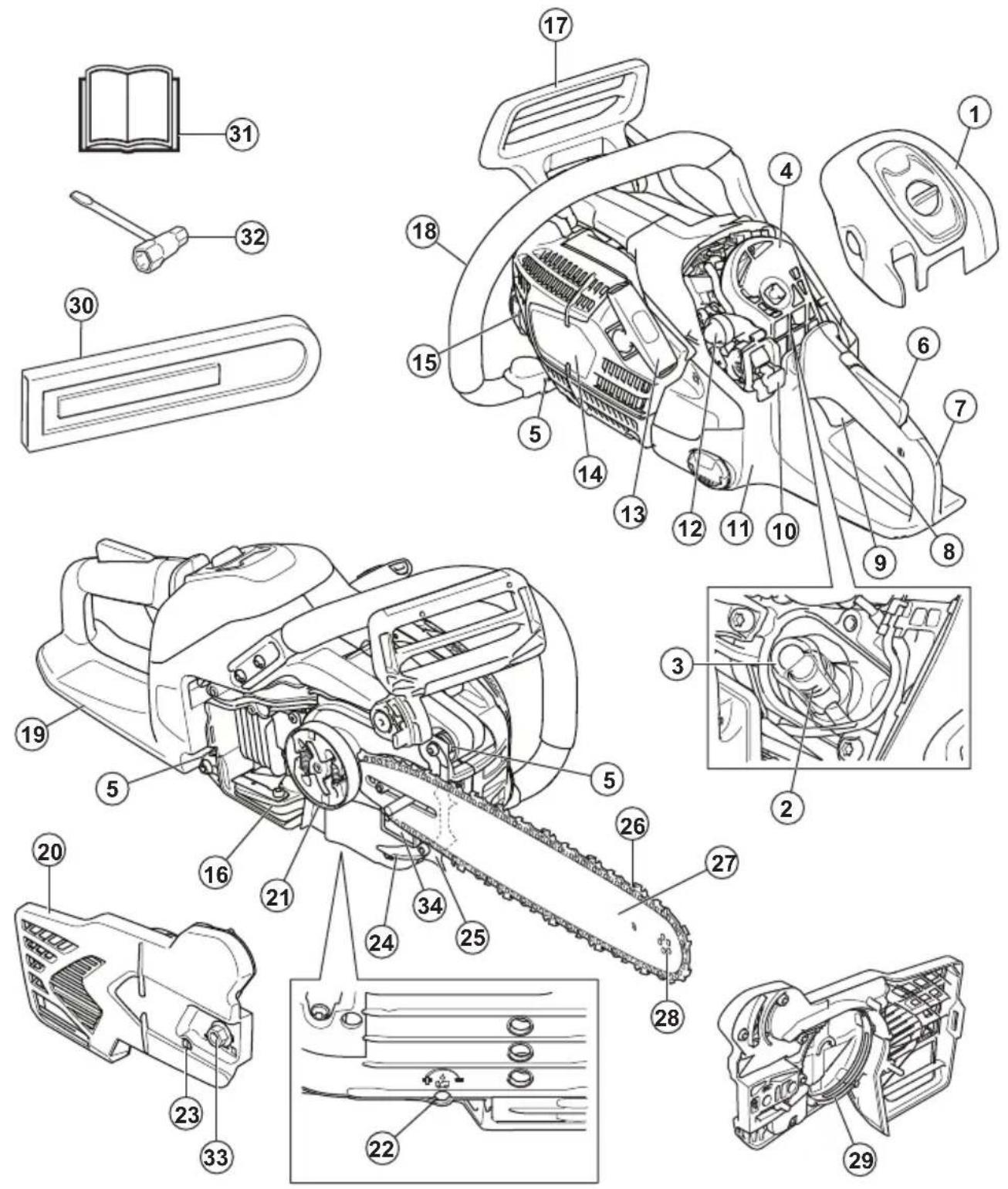

1. Luftfilterdæksel
2. Tændrør
3. Tændrørshætte
4. Luftfilter
5. Vibrationselement

6. Gasreguleringslås

7. Bageste håndtag

8. Advarselsskilt
9. Gasregulering
10. Start/stop-kontakt
11. Brændstoftank

12. Brændstofpumpebold

13. Startsnorens håndgreb

14. Starterhus
15. Kædeolietank
16. Lyddæmper og gnistfangerskærm
17. Kædebremse med kastbeskyttelse
18. Forreste håndtag
19. Højrehåndsbeskyttelse
20. Koblingsdæksel
21. Koblingstromle
22. Indstillingsskrue, oliepumpe
23. Kædestrammerskrue
24. Kædefanger
25. Barkstøtte
26. Savkæde
27. Sværd
28. Næsehjul
29. Bremsebånd
30. Sværddæksel
31. Brugervejledning
32. Ring- og gaffelnøgle
33. Sværdmøtrik
34. Produkt- og serienummerskilt

Vær forsigtig, og brug produktet korrekt. Dette produkt kan forårsage alvorlig personskade eller død for brugeren eller andre.

Læs brugervejledningen, og sørg for at have forstået indholdet, inden du bruger dette produkt.

Brug altid godkendt beskyttelseshjelm, høreværn og øjenværn.

Brug 2 hænder til at betjene produktet.

Lad ikke sværdspidsen berøre en genstand.

Brug ikke produktet med kun én hånd.

Advarsel! Kast kan forekomme, när sværdspidsen kommer i kontakt med en genstand. Kast forårsager en meget hurtig reaktion i modsat retning, som flytter sværdspidsen op og i retning af operatøren. Kan forårsage alvorlig personskade.

Dette produkt overholder gældende EU-direktiver.

Dette produkt er i overensstemmelse med gældende UK-bestemmelser.

Mærkat vedrørende emission af støj til omgivelserne i henhold til EU-direktiv 2000/14/EF, direktiver og regulativer i Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 158 og på mærkaten.

Kædebremse, aktiveret (højre). Kædebremse, deaktiveret (venstre).

Brændstofpumpebold.

Indstilling af oliepumpen.

Brændstof.

Savkædeolie.

yyyyMMddxxxx Typeskiltet viser serie-

nummeret. yyyy er produktionsåret, ww er produktionsugen.

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder.

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• En kædesav kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan medføre alvorlige personskader eller dødsfald. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.
• Produktets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug ikke et produkt, der ser ud til at være blevet ændret af andre, og brug kun det anbefalede tilbehør til dette produkt. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.
• En brugt lyddæmper/gnistfanger og monteringsflade til gnistfanger kan indeholde aflejringer af forbrændingspartikler, der kan være kræftfremkaldende. Undgå at blive udsat for disse aflejringer, når lyddæmperen og/eller gnistfangeren håndteres. Før håndtering af lyddæmperen og/eller gnistfangeren skal du se Lyddæmper på side 131.

• Langvarig indånding af motorens udstødningsgas, kædeolietåge og savspåner kan være sundhedsskadeligt.

• Dette produkt danner et elektromagnetisk felt under betjening. Dette felt kan i visse tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.

• Oplysningerne i denne brugsanvisning er aldrig en erstatning for faglige færdigheder og erfaring. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Kontakt en serviceforhandler eller en erfaren kædesavsbruger. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Inden produktet tages i brug, skal du forstå, hvad et kast er for noget, og hvordan det kan undgås. Se Oplysninger om kast på side 137 for instruktioner.
• Brug aldrig et produkt, som er behæftet med fejl.
• Brug aldrig et produkt, hvis der er synlige skader på tændhætten og tændkablet. Der er risiko for gnistdannelse, der kan forårsage brand.
• Brug aldrig produktet, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, din årvågenhed, din kropskontrol eller din dømmekraft.
• Brug ikke produktet i dårligt vejr, f.eks. tæt tåge, kraftig regn, stærk vind, stærk kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag, påvirkning af træets faldretning m.m.
• Start ikke et produkt, uden at sværd, savkæde og alle dæksler er monteret korrekt. Se Montering på side 133for instruktioner. Uden et sværd og en

savkæde fastgjort til produktet kan koblingen løsne sig og forårsage alvorlig personskade.

- Start aldrig produktet inden døre. Vær bevidst om faren ved indånding af motorens udstødningsgasser.

- Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig produktet i nærheden af brandfarligt materiale!

- Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med eller påvirke din kontrol af produktet.

- Tillad aldrig børn at anvende eller være i nærheden af produktet. Da produktet er forsynet med en start/stop-kontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når produktet ikke er under opsyn.

- Du skal stå stabilt for at have fuld kontrol over produktet. Arbejd aldrig stående på en stige, oppe i et træ, eller när du ikke står på et stabilt underlag.

- Arbejde i træer kræver brug af særlige save- og arbejdsteknikker, som skal overholdes for at mindske den forøgede risiko for personskade. Arbejd aldrig oppe i et træ, medmindre du har modtaget specifik, professionel undervisning i sådant arbejde, herunder undervisning i brug af sikkerheds- og andet klatreudstyr som f.eks. seler, tove, bælter, klatrejern, låsehager, karabinhager osv.

- Forsøg aldrig at gribe faldende dele. Sav aldrig i træet, hvis du kun er sikret med ét tov. Brug altid to sikrede reb.

- Ved uagtsomhed kan sværdets kastrisikoområde utilsigtet ramme en gren, et nærliggende træ eller noget andet og fremkalde et kast.

- Anvend aldrig produktet ved at holde det i én hånd. Du kan ikke håndtere produktet sikkert med én hånd.

- Hold altid fast om produktet med begge hænder. Hold højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Alle brugere, både højre- og venstrehåndede, skal bruge dette håndgreb. Hold godt fast, så tommelfingrene og de øvrige fingre griber om håndtagene. Ved at bruge dette greb kan du bedst minimere risikoen for et kast og samtidig bevare kontrollen over produktet. Slip ikke håndtagene!

- Brug aldrig produktet over skulderhøjde.

- Brug aldrig produktet, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke.

- Før produktet flyttes, skal motoren standses, og savkæden skal låses ved hjælp af kædebremsen. Bær produktet med sværdet og savkæden pegende bagud. Ved transport af kædesaven skal sværdbeskyttelsen påsættes.

- Når du anbringer produktet på jorden, skal du låse savkæden med kædebremsen og holde konstant øje med produktet. Ved længere tids opbevaring skal produktets motor slukkes.

- Nogle gange sætter spåner sig fast i koblingsdækslet, så savkæden klemmes fast. Stands altid motoren ved rengøring.

- At køre en motor i et lukket eller dårligt udluftet rum kan medføre dødsfald som følge af kulilteforgiftning.

- Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start ikke produktet indendørs eller i nærheden af brandfarligt materiale.

- Brug kædebremsen som en parkeringsbremse, når du starter produktet, og når du flytter dig over korte afstande. Bær altid produktet i det forreste håndtag. Dette reducerer risikoen for, at du eller en person i nærheden bliver ramt af savkæden.

- Overeksponering af vibrationer kan medføre kredsløbsforstyrrelser eller skader på nervesystemet hos personer med kredsløbsforstyrrelser. Hvis du oplever fysiske symptomer, som kan relateres til overeksponering af vibrationer, skal du straks søge læge. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, kildren, stikken, smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer opleves almindeligvis i fingre, hænder eller håndled. Symptomerne kan forværres i koldt vejr.

- Det er ikke muligt at tage højde for alle de situationer, du kan tænkes at komme ud for, når du bruger dette produkt. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig føler dig usikker med hensyn til fremgangsmåden, efter at du har læst disse anvisninger, skal du kontakte en ekspert, før du fortsætter. Du er velkommen til at kontakte din forhandler eller Husqvarna, hvis du har spørgsmål til brugen af produktet. Vi står altid til disposition og giver gerne gode råd, som kan hjælpe dig med at anvende produktet på en effektiv og sikker måde. Du kan også tage et kursus i brug af kædesav, hvis det er muligt. Din forhandler, skovbrugsskolen eller det lokale bibliotek kan give dig yderligere oplysninger om tilgængelige kurser og kursusmaterialer.

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Inden kædesaven tages i brug, skal du forstå, hvad et kast er for noget, og hvordan det kan undgås. Se Oplysninger om kast på side 137 for instruktioner.

• Brug aldrig et produkt, som er behæftet med fejl.

• Brug aldrig et produkt, hvis der er synlige skader på tændhætten og tændkablet. Der er risiko for gnistdannelse, der kan forårsage brand.

• Brug aldrig produktet, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, din årvågenhed, din kropskontrol eller din dømmekraft.
• Brug ikke produktet i dårligt vejr, f.eks. tæt täge, kraftig regn, stærk vind, stærk kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag, påvirkning af træets faldretning m.m.
• Start ikke et produkt, uden at sværd, savkæde og alle dæksler er monteret korrekt. Se Montering på side 133 for instruktioner. Uden et sværd og en savkæde fastgjort til produktet kan koblingen løsne sig og forårsage alvorlig personskade.

• Start aldrig produktet inden døre. Vær bevidst om faren ved indånding af motorens udstødningsgasser.
• Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig produktet i nærheden af brandfarligt materiale!
• Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med eller påvirke din kontrol af produktet.
• Tillad aldrig børn at anvende eller være i nærheden af produktet. Da produktet er forsynet med en start/stop-kontakt med returfunktion og kan startes med lav hastighed og lille kraft på starchåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når produktet ikke er under opsyn.
• Du skal stå stabilt for at have fuld kontrol over produktet. Arbejd aldrig stäende på en stige, oppe i et træ, eller när du ikke står på et stabilt underlag.

- Arbejde i træer kræver brug af særlige save- og arbejdsteknikker, som skal overholdes for at

mindske den forøgede risiko for personskade. Arbejd aldrig oppe i et træ, medmindre du har modtaget specifik, professionel undervisning i sådant arbejde, herunder undervisning i brug af sikkerheds- og andet klatreudstyr som f.eks. seler, tove, bælter, klatrejern, låsehager, karabinhager osv.

• Forsøg aldrig at gribe faldende dele. Sav aldrig i træet, hvis du kun er sikret med ét tov. Brug altid to sikrede reb.
• Ved uagtsomhed kan sværdets kastrisikoområde utilsigtet ramme en gren, et nærliggende træ eller noget andet og fremkalde et kast.

• Anvend aldrig produktet ved at holde det i én hånd. Du kan ikke håndtere produktet sikkert med én hånd.
• Hold altid fast om produktet med begge hænder. Hold højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Alle brugere, både højre- og venstrehåndede, skal bruge dette håndgreb. Hold godt fast, så tommelfingrene og de øvrige fingre griber om håndtagene. Ved at bruge dette greb kan du bedst minimere risikoen for et kast og samtidig bevare kontrollen over produktet. Slip ikke håndtagene!

- Brug aldrig produktet over skulderhøjde.

• Brug aldrig produktet, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke.
• Før produktet flyttes, skal motoren standses, og savkæden skal låses ved hjælp af kædebremsen. Bær produktet med sværdet og savkæden

pegende bagud. Ved transport af kædesaven skal sværdbeskyttelsen påsættes.

• Når du anbringer produktet på jorden, skal du låse savkæden med kædebremsen og holde konstant øje med produktet. Ved længere tids opbevaring skal produktets motor slukkes.
• Nogle gange sætter spåner sig fast i koblingsdækslet, så savkæden klemmes fast. Stands altid motoren ved rengøring.
• At køre en motor i et lukket eller dårligt udluftet rum kan medføre dødsfald som følge af kulilteforgiftning.
• Brug kædebremsen som en parkeringsbremse, når du starter produktet, og når du flytter dig over korte afstande. Bær altid produktet i det forreste håndtag. Dette reducerer risikoen for, at du eller en person i nærheden bliver ramt af savkæden.
• Det er ikke muligt at tage højde for alle de situationer, du kan tænkes at komme ud for, når du bruger dette produkt. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig føler dig usikker med hensyn til fremgangsmåden, efter at du har læst disse anvisninger, skal du kontakte en ekspert, før du fortsætter. Du er velkommen til at kontakte din forhandler eller Husqvarna, hvis du har spørgsmål til brugen af produktet. Vi står altid til disposition og giver gerne gode råd, som kan hjælpe dig med at anvende produktet på en effektiv og sikker måde. Du kan også tage et kursus i brug af kædesav, hvis det er muligt. Din forhandler, skovbrugsskolen eller det lokale bibliotek kan give dig yderligere oplysninger om tilgængelige kurser og kursusmaterialer.

• Ved brug af dette produkt skal der være en ildslukker tilgængelig.
• Hold håndtagene tørre, rene og fri for olie.
• Pas på kulilteforgiftning. Brug kun produktet på et sted med god ventilation.
• Forsøg ikke at beskære eller afkviste et stående træ, medmindre du er uddannet til det.

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• De fleste ulykker med motorsave sker, når savkæden rammer brugeren. Du skal bruge godkendt personligt beskyttelsesudstyr under betjening. Personligt beskyttelsesudstyr yder ikke fuld beskyttelse mod personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske et uheld. Kontakt en serviceforhandler for at få anbefalinger om, hvilket udstyr der skal bruges.
• Dit tøj skal være tætsiddende, men må ikke begrænse dine bevægelser. Kontrollér regelmæssigt tilstanden af det personlige beskyttelsesudstyr.
• Brug en godkendt beskyttelseshjelm.
• Brug godkendt høreværn. Langvarig eksponering for støj kan medføre permanente høreskader.
• Anvend sikkerhedsbriller eller ansigtsværn for at reducere risikoen for personskader fra genstande, der slynges ud. Produktet kan slynge genstande som træspåner, små træstykker osv. ud med stor kraft. Dette kan medføre alvorlig skade, især på øjnene.
• Brug handsker med savværn.
• Brug bukser med savværn.
• Brug støvler med savværn, stålnæser og skridsikre såler.
• Hav altid en førstehjælpskasse i nærheden.
• Risiko for gnister. Hav brandslukningsudstyr og en skovl i nærheden som hjælp til at forebygge skovbrande.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger.
• Kontrollér sikkerhedsanordningerne regelmæssigt. Se Vedligeholdelse og eftersyn af sikkerhedsanordninger på produktet på side 147.
• Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til din Husqvarna-serviceforhandler.

Kædebremse med kastbeskyttelse

Produktet er forsynet med en kædebremse, der stopper savkæden i tilfælde af kast. Kædebremsen mindsker risikoen for ulykker, men det er kun dig, der kan forhindre dem.

Kædebremsen (A) aktiveres manuelt med venstre hånd eller automatisk ved hjælp af træghedsfunktionen. Flyt kastbeskyttelsen (B) fremefter for at aktivere kædebremsen manuelt.

A B STOP

Træk kastbeskyttelsen bagud for at deaktivere kædebremsen.

Gasreguleringslåsen forhindrer utilsigtet betjening af gasreguleringen. Hvis du griber fat rundt om håndtaget og trykker på låsen på gasreguleringen (A), frigør den gasreguleringen (B). Hvis grebet om håndtaget slippes, flyttes både gasreguleringen og låsen på gasreguleringen tilbage i deres oprindelige stillinger. Denne funktion låser gasreguleringen i tomgang.

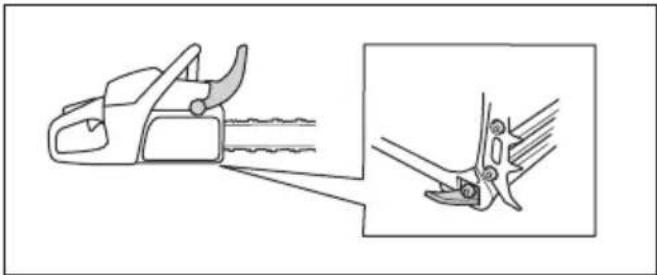

Kædefangeren fanger savkæden, hvis den knækker eller afspores. Korrekt savkædespænding og korrekt vedligeholdelse af kæden og sværdet mindsker risikoen for ulykker.

Højrehåndsbeskyttelse

Højrehåndsbeskyttelsen er en beskyttelse af din hånd på det bageste håndtag. Højrehåndsbeskyttelsen giver dig beskyttelse, hvis kæden knækker eller afspores. Højrehåndsbeskyttelsen giver dig også beskyttelse mod grene eller kviste.

Vibrationsdæmpningssystemet reducerer vibrationer i håndtagene. Vibrationsdæmpningsenhederne fungerer som adskillelse mellem produktets hus og håndtagsenheden.

Se Produktoversigt på side 124for at få oplysninger om, hvor vibrationsdæmpningssystemet er på dit produkt.

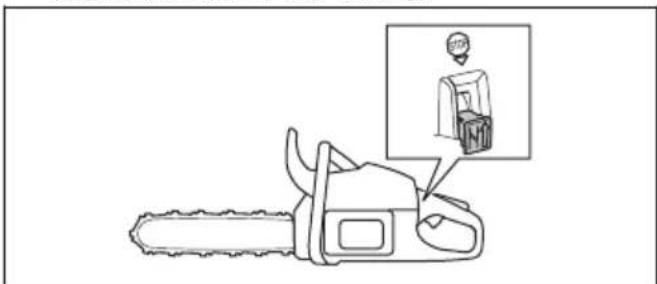

Start/stop-kontakt

ADVARSEL: Start/-stopkontakten vender automatisk tilbage til sin startposition. For at forhindre utilsigtet start fjernes tændrørshætten fra tændrøret ved samling eller udførelse af vedligeholdelse på produktet.

ADVARSEL: Lyddæmperen bliver meget varm under/efter brug, også i tomgang. Der er risiko for brand, især når du

bruger produktet i nærheden af brandfarlige materialer og/eller dampe.

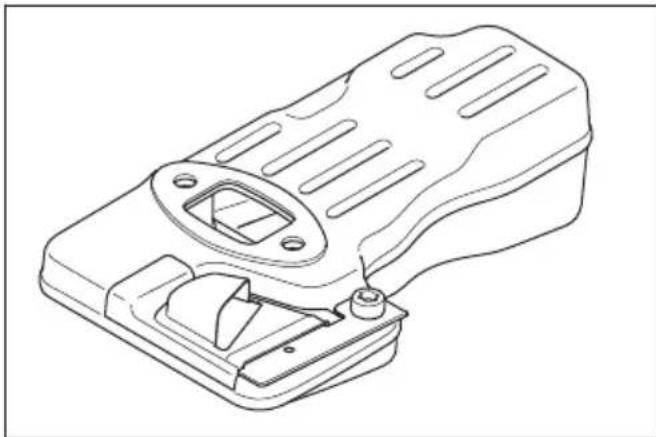

ADVARSEL: Brug aldrig et produkt uden en lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper øger støjniveauet og risikoen for brand. Sørg for, at der er brandslukningsudstyr i nærheden. Brug ikke et produkt uden eller med et defekt gnistfangernet, hvis du skal have et gnistfangernet i dit område.

Lyddæmperen sikrer et minimalt støjniveau og sender udstødningsgasserne væk fra føreren. I områder med varmt og tørt vejr kan risikoen for antændelse af brandbart materiale være overhængende. Overhold lokale regulativer, og følg vedligeholdelsesvejledningen.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Sørg for god ventilation ved tankning eller blanding af brændstof (benzin og totaktsolie).
• Brændstof og brændstofdampe er meget brandfarlige og kan give alvorlige skader ved indånding og kontakt med huden. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.
• Vær forsigtig ved håndtering af brændstof og kædeolie. Tænk på brand-, eksplosions- og indåndingsrisici.
• Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.
• Stands motoren, og lad den afkøle nogle minutter før tankning.
• Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.
• Spænd tankdækslet omhyggeligt efter tankning.
• Fyld aldrig brændstof på maskinen, när motoren kører.

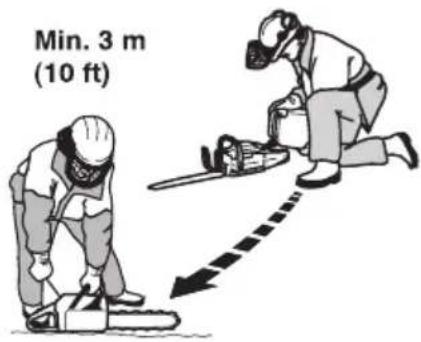

- Flyt altid produktet mindst 3 m væk fra tankningsstedet og brændstofkilden, inden det startes.

Efter tankning er der nogle situationer, hvor du aldrig må starte produktet:

• Hvis du har spildt brændstof eller kædeolie på produktet. Aftør alt det spildte brændstof, og lad benzinresterne fordampe.
• Hvis du har spildt brændstof på dig selv eller dit tøj. Vask det tøj og de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.
• Hvis produktet lækker brændstof. Kontrollér regelmæssigt for lækager fra brændstoftanken og brændstofslangerne.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelse på produktet.

• Udfør kun den form for vedligeholdelses- og servicearbejde, der angives i denne brugervejledning. Lad et professionelt serviceværksted foretage al anden vedligeholdelse og reparation.
• Foretag regelmæssigt den sikkerhedskontrol, vedligeholdelse og service, der er angivet i denne brugsanvisning. Regelmæssig vedligeholdelse øger produktets levetid og mindsker risikoen for ulykker. Se Vedligeholdelse på side 145for yderligere vejledning.
• Hvis sikkerhedskontrollerne i denne brugsanvisning ikke kan godkendes, efter at du har udført vedligeholdelse, skal du kontakte en serviceforhandler. Vi garanterer, at der er professionelle reparationer og vedligeholdelse til rådighed for dit produkt.

Sikkerhedsinstruktioner til skæreudstyret

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun de godkendte kombinationer af sværd/savkæde og fileudstyr. Se Opfyldningsudstyr og filevinkler på side 160 for yderligere vejledning.
• Brug beskyttelseshandsker, när du bruger eller udfører vedligeholdelse på savkæden. En savkæde, der ikke bevæger sig, kan også forårsage skader.
• Hold skæretænderne korrekt filede. Overhold instruktionerne, og brug det anbefalede ryttermål. En savkæde, der er beskadiget eller forkert filet, øger risikoen for ulykker.

- Hold korrekt rytterhøjde. Følg vores instruktioner, og brug den anbefalede rytterindstilling. Hvis rytterindstillingen er for stor, øges risikoen for kast.

- Sørg for, at savkæden har den korrekte spænding. Hvis kæden ikke ligger tæt mod sværdet, kan kæden afspores. En forkert savkædespænding øger slitagen på sværdet, savkæden og kædedrivhjulet. Se Sådan justerer du spændingen på savkæden på side 153

- Udfør vedligeholdelse på skæreudstyret regelmæssigt, og hold det korrekt smurt. Hvis kæden

ikke er korrekt smurt, er der øget risiko for slitage på sværdet, savkæden og kædedrivhjulet.

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du monterer produktet.

Sådan monteres sværdet og savkæden

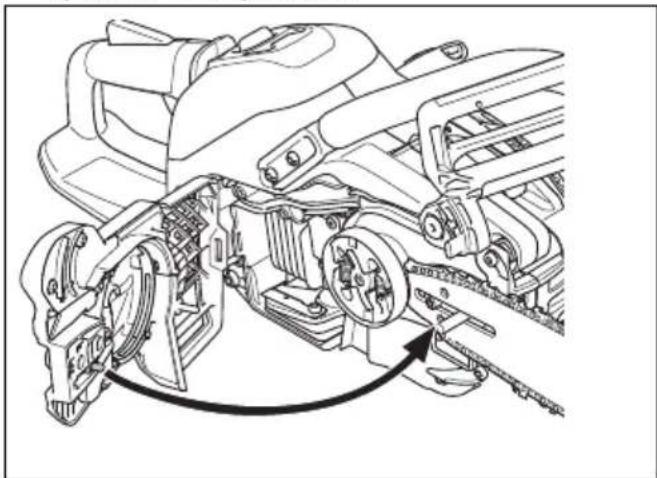

1. Træk kastbeskyttelsen bagud for at deaktivere kædebremsen.
2. Fjern sværdmøtrikkerne og koblingsdækslet.

Bemærk: Hvis koblingsdækslet er vanskeligt at fjerne, skal du spænde sværdmøtrikken, aktivere kædebremsen og slippe. Du kan høre et klik, hvis det fjernes korrekt.

1. Saml sværdet på sværdboltene. Flyt sværdet til den bageste position.

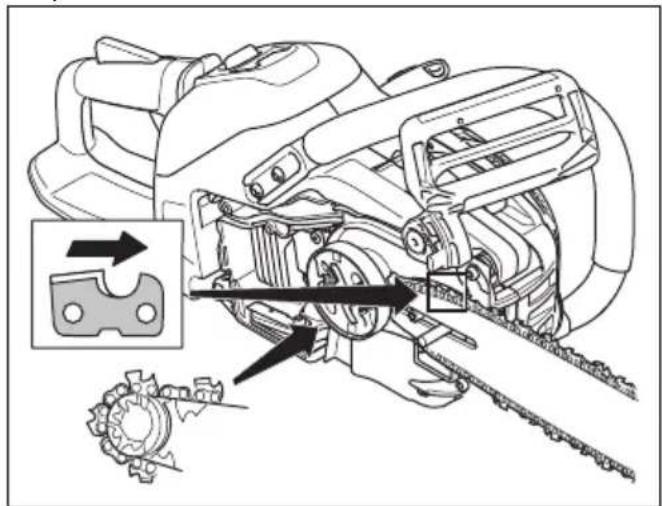

2. Monter savkæden korrekt rundt om drivkædehjulet, og sæt den i sporet på sværdet.

ADVARSEL: Bær altid beskyttelseshandsker ved samling af savkæden.

1. Kontrollér, at æggene på skæretøjet peger fremad på sværdets overside.

1. Placer hullet i sværdet med kædejusteringstappen, og montér koblingsdækslet.

1. Spænd sværdmøtrikkerne med fingrene.
2. Stram savkæden. Se Sådan justerer du spændingen på savkæden på side 153 for instruktioner.
3. Spænd sværdmøtrikkerne.

Bemærk: Visse modeller har kun én sværdmøtrik.

Husqvarna® Connectivity Device

Tilslutning

Dette produkt er forberedt til tilslutning og har et sted til installation af en Husqvarna Connectivity-enhed. Når Husqvarna-tilslutningsenheden er installeret, har produktet Bluetooth® trådløs teknologi og kan bruge Husqvarna Fleet Services™ til at oprette forbindelse til mobile enheder. Dette aktiverer flere funktioner.

Sådan installeres Husqvarna connectivity device

Udfør følgende trin for at installere Husqvarna connectivity device. For at få flere oplysninger om Husqvarna connectivity device, se www.husqvarna.com.

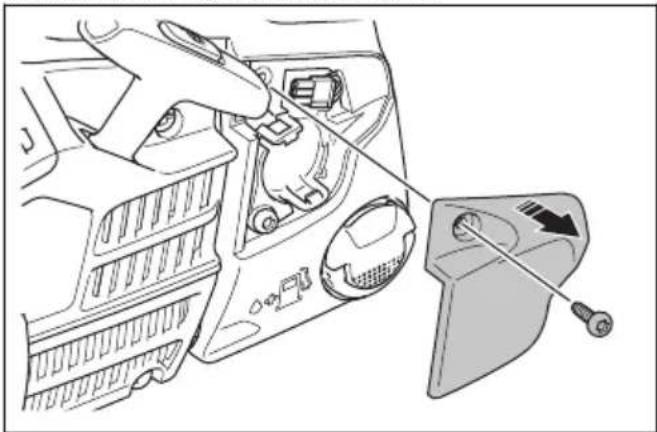

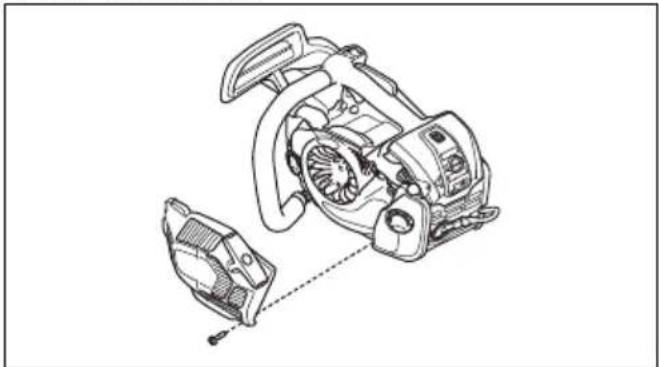

1. Fjern skruen og åbn plastikdækslet.

Husqvarna Fleet Services™ er en cloudløsning, der giver administratoren af den kommercielle flåde en oversigt over alle produkterne. Det er også muligt for flådeadministratorer at få fjernadgang til oplysninger om produktet. Hvis du vil vide mere om Husqvarna Fleet Services™, se www.husqvarna.com.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt.

• Yderligere produktoplysninger.
• Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.

2. Tilmeld dig i Husqvarna Connect appen.

3. Følg instruktionerne i Husqvarna Connect-appen for at tilslutte og registrere produktet.

Bemærk: Husqvarna Connect-appen er ikke tilgængelig for download på alle markeder. Spørg en serviceforhandler for at få yderligere oplysninger.

Drift

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger produktet.

Udfør en funktionskontrol, inden du bruger produktet

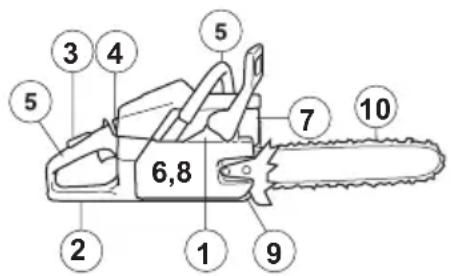

1. Kontrollér, at kædebremsen fungerer ordentligt, og at den ikke er beskadiget.

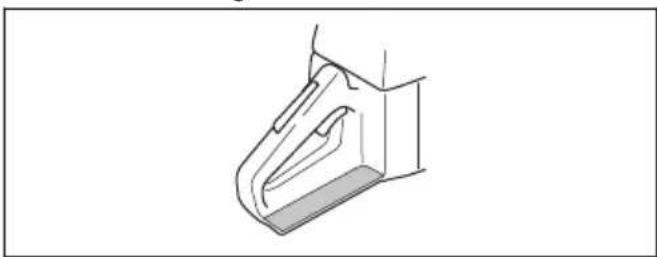

2. Sørg for, at højrehåndsbeskyttelsen er intakt.
3. Kontrollér, at gasreguleringslåsen fungerer ordentligt, og at den ikke er beskadiget.
4. Kontrollér, at start/stop-kontakten fungerer ordentligt, og at den ikke er beskadiget.
5. Sørg for, at der ikke er olie på håndtagene.
6. Kontrollér, at vibrationsdæmningssystemet fungerer ordentligt, og at det ikke er beskadiget.
7. Kontrollér, at lyddæmperen er korrekt fastgjort, og at den ikke er beskadiget.
8. Kontrollér, at alle produktets dele er korrekt monteret og ikke er beskadigede eller mangler.
9. Sørg for, at kædefangeren er korrekt fastgjort.
10. Kontrollér savkædens spænding.

6,8 1 2 3 4 5 5 7 10 9

Brændstof

BEMÆRK: Forkert brændstof kan medføre beskadigelse af motoren. Brug en blanding af benzin og totaktsolie.

Forblandet brændstof

• Brug Husqvarna forblandet alkylatbenzin – det giver det bedste resultat og forlænger af motorens levetid. Dette brændstof indeholder færre skadelige kemikalier sammenlignet med almindeligt brændstof, hvilket reducerer skadelige udstødningsgasser. Mængden af rester efter forbrændingen er lavere med dette brændstof, som holder komponenterne i motoren mere rene.

Sådan blandes brændstof

Benzin

- Brug blyfri benzin af god kvalitet med et ethanolindhold på maks. 10 %.

BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON/87 AKI. Brug af et lavere oktantal kan forårsage motorbanken, hvilket beskadiger motoren.

Totaktsolie

• De bedste resultater opnås ved anvendelse af Husqvarna-totaktsolie.
• Hvis du ikke kan få fat i Husqvarna-totaktsolie, kan du også bruge en anden totaktsolie af høj kvalitet, som er beregnet til luftkølede motorer. Tal med din serviceforhandler om valg af den korrekte olie.

BEMÆRK: Brug aldrig totaktsolie til vandafkølede udenbordsmotorer, såkaldt outboardoil. Brug ikke olie beregnet til firetaktsmotorer.

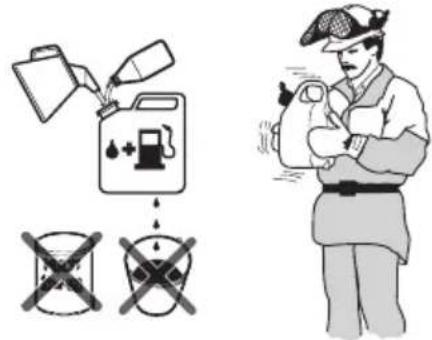

Sådan blandes benzin og totaktsolie

Benzin, liter Totaktsolie, li-	iter
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

BEMÆRK: Små fejl kan påvirke forholdet i blandingen drastisk, hvis du blander små mængder brændstof. Mål omhyggeligt mængden af olie, og sørg for, at du får den rigtige blanding.

1. Fyld halvdelen af mængden af benzin i en ren beholder til brændstof.
2. Tilføj al olien.
3. Ryst brændstofblandingen.
4. Hæld den resterende mængde over i beholderen.
5. Ryst brændstofblandingen omhyggeligt.

BEMÆRK: Bland ikke brændstof til mere end 1 måned ad gangen.

Sådan fyldes brændstoftanken

ADVARSEL: Følg nedenstående fremgangsmåde for din egen sikkerheds skyld.

1. Stands motoren, og lad den blive kold.

2. Rengør omkring brændstoftankens dæksel.

1. Ryst beholderen, og sørg for, at brændstoffet er helt blandet.
2. Afmonter brændstoftankens dæksel langsomt for at aflaste trykket.
3. Fyld brændstoftanken.

BEMÆRK: Sørg for, at der ikke er for meget brændstof i tanken. Brændstoffet udvider sig, når det bliver varmt.

1. Spænd brændstoftankens dæksel helt.
2. Afrens spildt brændstof på og omkring produktet.
3. Flyt produktet mindst 3 m/10 fod væk fra tankningsstedet og -kilden, inden det startes.

Bemærk: Se Produktoversigt på side 124 for at se, hvor brændstoftanken sidder på produktet.

Sådan køres produktet til

- I løbet af de første 10 timers drift må du ikke køre med fuld gas uden belastning i længere tid.

Sådan bruger du den korrekte kædeolie

ADVARSEL: Brug aldrig spildolie, som kan forårsage skade på dig selv og miljøet. Spildolie forårsager også skader på oliepumpen, sværdet og savkæden.

ADVARSEL: Hvis smøringen af skæreudstyret ikke er tilstrækkelig, kan det medføre, at savkæden knækker. Risiko for alvorlig personskade eller dødsfald for brugeren.

ADVARSEL: Dette produkt har en funktion, som lader brændstoffet løbe ud før kædeolien. Brug den korrekte kædeolie, så funktionen kan fungere korrekt. Henvend dig til din serviceforhandler, når du vælger en kædeolie.

• Brug Husqvarna-kædeolie til at maksimere savkædens levetid og for at undgå negative virkninger på miljøet. Hvis Husqvarna-kædeolien ikke er tilgængelig, anbefaler vi, at du bruger en standardkædeolie.
• Brug en kædeolie med god klæbeevne på kæden.
• Brug en kædeolie med korrekt viskositet, der passer til lufttemperaturen.

BEMÆRK: Hvis olien er for tynd, løber den ud før brændstoffet. Ved temperaturer under 0 °C/ 32 °F kan nogle savkædeolier blive tykke, hvilket kan forårsage skade på oliepumpens komponenter.

• Brug det anbefalede skæreudstyr. Se tilbehør på side 159.
• Tag dækslet af kædeolietanken.
  • Fyld kædeolietanken med olie.
• Fastgør forsigtigt dækslet.

Abstract black silhouette of a droplet above a stylized mask (no text or symbols)

Bemærk: Se Produktoversigt på side 124 for at se, hvor kædeolietanken sidder på produktet.

Oplysninger om kast

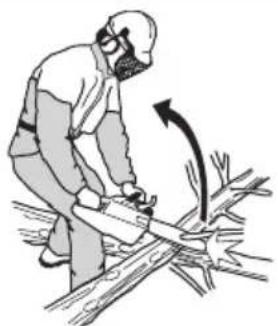

ADVARSEL: Et kast kan forårsage alvorlig personskade eller død for brugeren eller andre. For at reducere risikoen skal du forstå årsagen til kast, og hvordan du forebygger dette.

Kast sker, når sværdets kastrisikoområde kommer i kontakt med et objekt. Kast kan ske pludseligt og med stor kraft, som slynger produktet mod brugeren.

Kast slår altid i sværdplanets retning. Normalt kastes produktet mod brugeren, men det kan også bevæge sig i en anden retning. Det er den måde, du

bruger produktet på, när kastet opstår, der bestemmer bevægelsens retning.

Hvis sværdet har en mindre næseradius, reduceres kastets styrke.

Brug en savkæde med lavt kast for at mindske virkningerne af kastet. Lad ikke kastområdet røre et objekt.

ADVARSEL: Ingen savkæde kan helt forhindre kast. Overhold altid anvisningerne.

Ofte stillede spørgsmål om kast

- Vil hånden altid aktivere kædebremsen i tilfælde af kast?

Nej. Det er nødvendigt at bruge lidt kræfter til at skubbe kastbeskyttelsen fremad. Hvis du ikke bruger den nødvendige kraft, aktiveres kædebremsen måske ikke. Du skal også holde håndtagene på produktet stabilt med begge hænder under arbejdet. Hvis der opstår et kast, stopper kædebremsen måske ikke savkæden, før den rammer dig. Der er også nogle arbejdsstillinger, som gør, at din hånd ikke kan berøre kastbeskyttelsen for at aktivere kædebremsen.

- Vil træghedsfunktionen altid aktivere kædebremsen i tilfælde af kast?

Nej. Først skal kædebremsen fungere korrekt. Se Vedligeholdelse og eftersyn af sikkerhedsanordninger på produktet på side 147 for vejledning i, hvordan du kontrollerer kædebremsen. Vi anbefaler, at du gør dette hver gang, før du anvender produktet. For det andet skal kastets kraft være stor for at aktivere kædebremsen. Hvis kædebremsen er for følsom, kan den aktiveres ved ujævnt arbejde.

- Beskytter kædebremsen mig altid mod skader i tilfælde af kast?

Nej. Kædebremsen skal fungere korrekt for at give beskyttelse. Kædebremsen skal også aktiveres under et kast for at stoppe savkæden. Hvis du er i nærheden af sværdet, er det muligt, at kædebremsen ikke når at stoppe savkæden, før den rammer dig.

ADVARSEL: Det er kun dig selv og den rigtige arbejdsteknik, der kan forhindre kast.

Det skal du gøre, inden du starter produktet

ADVARSEL: Kædebremsen skal være aktiveret, når kædesaven startes, for at mindske risikoen for personskade.

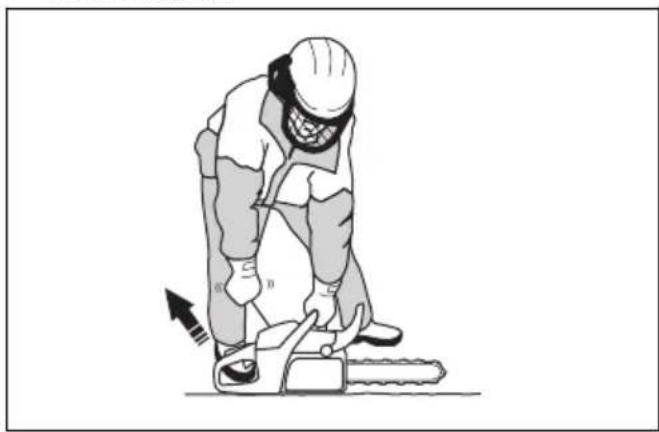

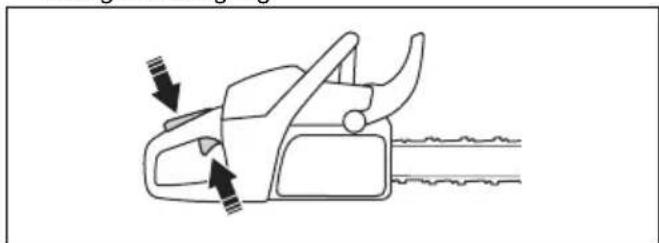

1. Flyt kastbeskyttelsen fremefter for at aktivere kædebremsen.

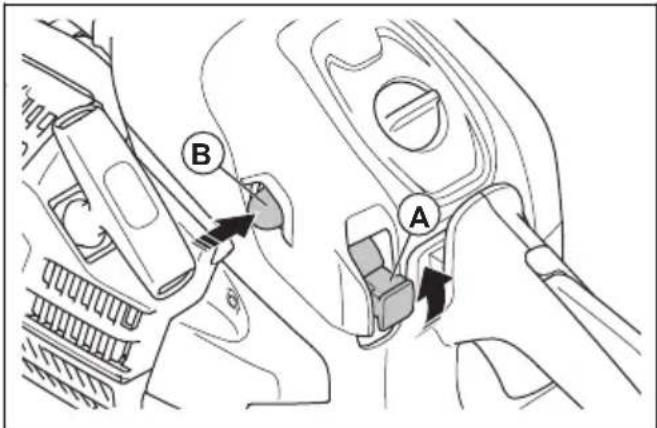

1. Træk start/stop-kontakten (A) udad og opad for at sætte den i startplacering.
2. Tryk på brændstofpumpebolden (B) ca. 6 gange, indtil brændstoffet begynder at fylde pumpen. Det er ikke nødvendigt at fylde brændstofpumpebolden helt.

1. Fortsæt til Sådan startes produktet på side 138 for at få flere instruktioner.

ADVARSEL: Hvis savkæden roterer ved tomgang, skal du kontakte en serviceforhandler og ikke bruge produktet.

1. Læg produktet på jorden på siden.
2. Hold venstre hånd på det forreste håndtag.

3. Placer højre fod i fodgrebet på det bageste håndtag.

4. Træk langsomt i startsnorens håndtag med højre hånd, indtil du mærker modstand.

ADVARSEL: Vikl aldrig startsnoren rundt om hånden.

1. Træk hurtigt og kraftigt i startsnorens håndtag, indtil motoren starter.

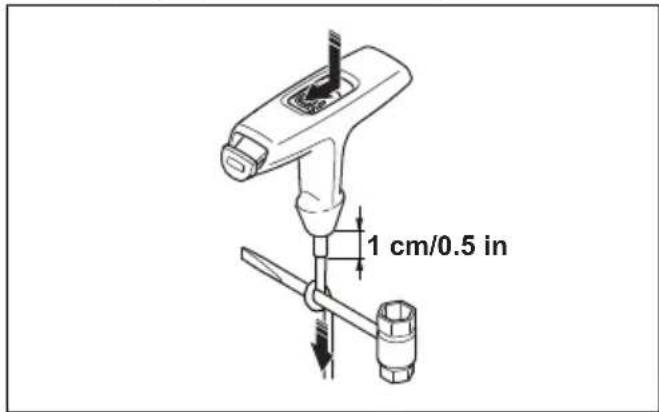

BEMÆRK: Træk ikke startsnoren helt ud, og slip ikke startsnorens håndtag. Det kan forårsage skader på produktet.

1. Deaktiver hurtigt gasreguleringsläsen, så produktet overgår til tomgang.

1. Træk kastbeskyttelsen bagud for at deaktivere kædebremsen.

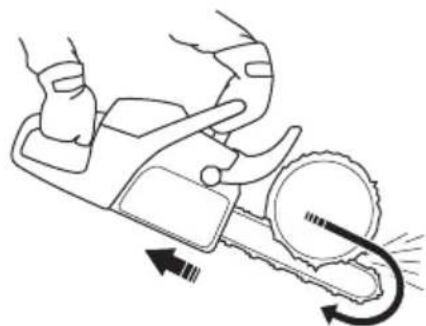

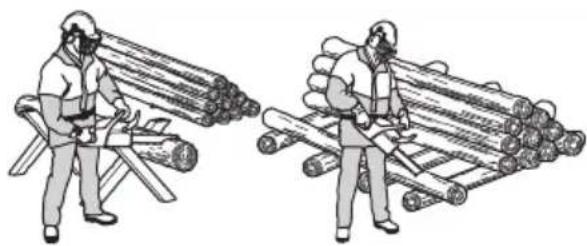

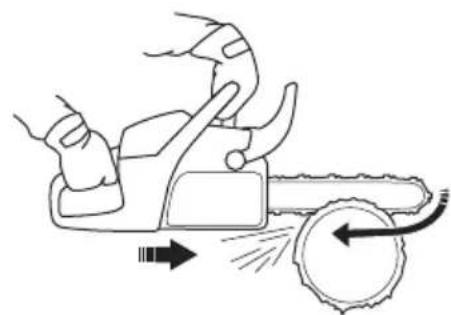

Tilbagestrøg og savning med skubbende savkæde

Du kan save igennem træ med produktet i to forskellige positioner.

- At save med trækkende savkæde er, når du saver med bunden af sværdet. Savkæden trækker igennem træet, når du saver. I denne position har du bedre kontrol over produktet og positionen af dets kastrisikoområde.

- At save med skubbende savkæde er, när du saver med toppen af sværdet. Savkæden skubber produktet i retning af brugeren.

ADVARSEL: Hvis savkæden sætter sig fast i træstammen, kan produktet blive skubbet mod dig. Hold godt fast på produktet, og sørg for, at sværdets kastrisikoområde ikke berører træet og forårsager et kast.

ADVARSEL: Brug fuld gas, når du saver, og nedsæt hastigheden til tomgang efter hvert savsnit.

BEMÆRK: Der kan ske motorskade, hvis motoren kører for længe ved fuld gas uden belastning.

1. Placer stammen på en savbuk eller runners.

ADVARSEL: Forsøg ikke at save træstammer i en bunke. Det øger risikoen for kast og kan medføre alvorlig personskade eller død.

1. Fjern de afsavede pinde fra arbejdsområdet.

ADVARSEL: Afsavede stykker i arbejdsområdet øger risikoen for kast, og for at du ikke kan holde balancen.

Sådan bruges barkstøtten

1. Skub barkstøtten ind i træets stamme.
2. Giv fuld gas, og drej produktet. Hold barkstøtten mod stammen. Denne procedure gør det lettere at anvende den kraft, der er nødvendig for at skære igennem stammen.

Sådan foretages savning i en stamme, der ligger på jorden

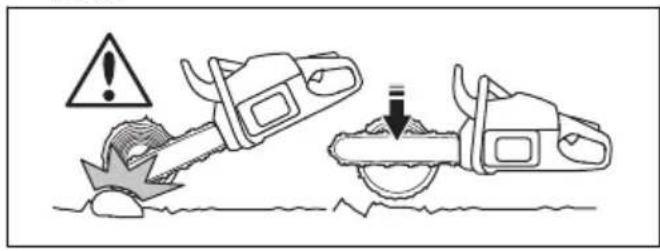

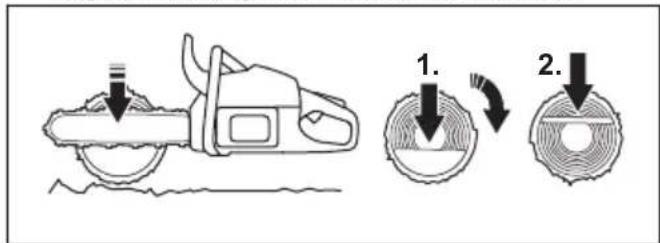

1. Sav igennem stammen med trækkende savkæde. Hold fuld kraft, men vær forberedt på pludselige uheld.

ADVARSEL: Sørg for, at savkæden ikke kommer i kontakt med jorden, när du har gennemført snittet.

1. Skær ca. 23 igennem stammen, og stop derefter. Drej stammen, og skær fra den modsatte side.

Sådan saver du i en stamme, der er understøttet i den ene ende

ADVARSEL: Sørg for, at stammen ikke knækker under savning. Overhold anvisningerne nedenfor.

1. Sav med skubbende savkæde ca. 13 igennem stammen.

2. Sav igennem stammen med trækkende savkæde, indtil de to snit mødes.

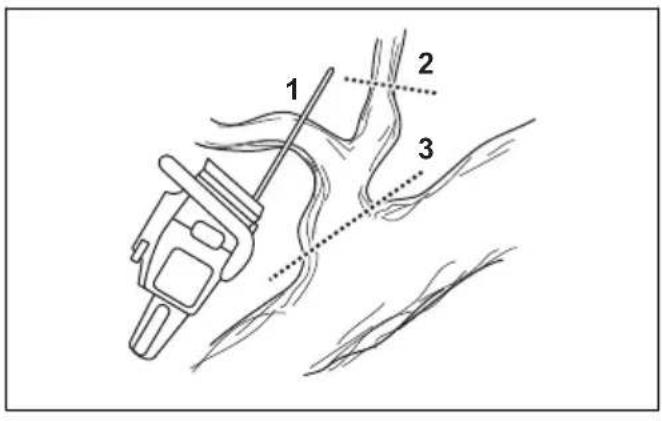

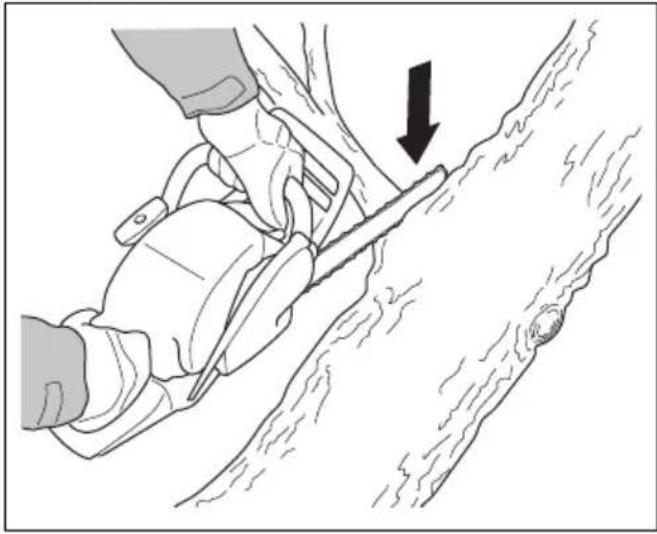

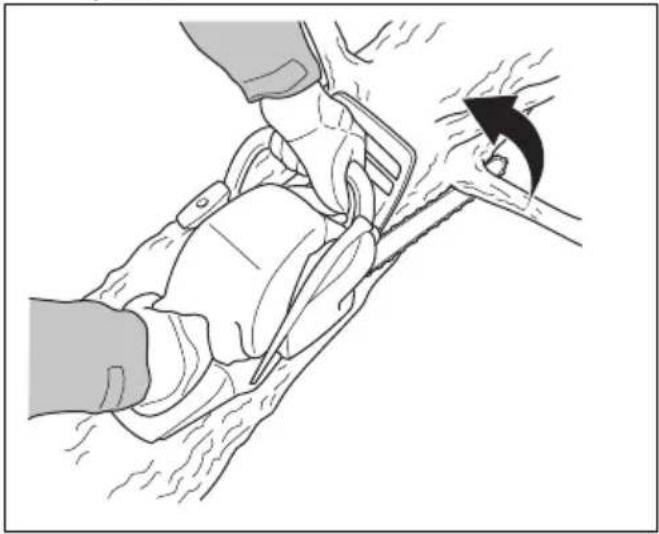

Sådan saver du i en stamme, der er understøttet i to ender

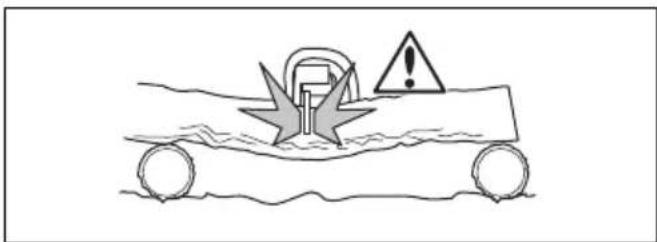

ADVARSEL: Sørg for, at kæden ikke kommer i klemme i stammen under savning. Overhold anvisningerne nedenfor.

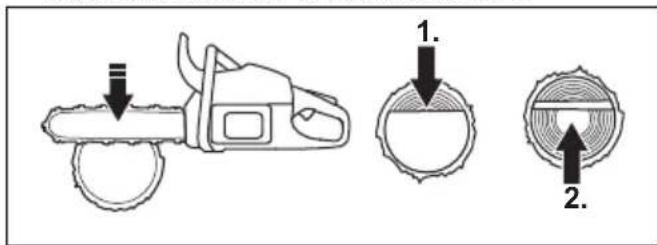

1. Sav med undersiden ca. 13 igennem stammen.
2. Sav igennem den resterende del af stammen med skubbende savkæde for at afslutte snittet.

ADVARSEL: Stands motoren, hvis kæden kommer til at sidde fast i stammen. Brug en løftestang til at åbne savsnittet og få produktet fri. Forsøg ikke at rykke produktet løs. Dette kan resultere i personskade, når produktet pludselig løsnes.

Bemærk: Til tykke grene bruges savteknikken. Se Sådan anvendes savningsteknikken på side 139

ADVARSEL: Der er en høj risiko for uheld ved brug af afkvistningsteknikken. Se Oplysninger om kast på side 137 for at få instruktioner om at undgå kast.

ADVARSEL: Sav grene af en ad gangen. Vær forsigtig, når du fjerner små grene, og pas på ikke at save i buske eller mange små grene på samme tid. Små grene kan blive fanget i kæden og forhindre sikker brug af produktet.

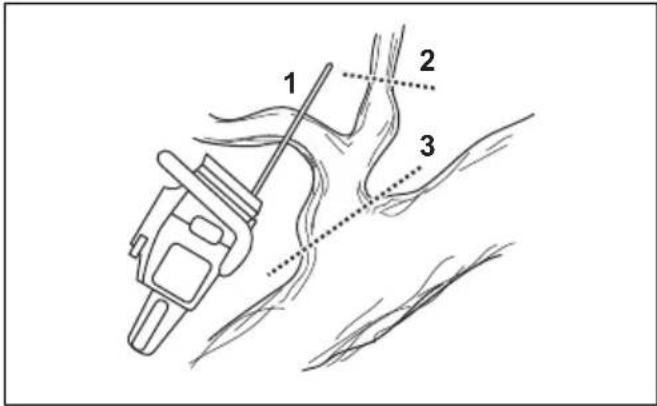

Bemærk: Klip grene stykke for stykke, hvis det er nødvendigt.

1 2 3

1. Fjern grenene på højre side af stammen.

a) Hold sværdet på højre side af stammen og hold produktets kabinet mod stammen.
b) Vælg den relevante savteknik til spændingen i grenen.

ADVARSEL: Hvis du ikke er sikker på, hvordan du skal skære grenen, skal du tale med en professionel motorsavsoperatør, før du fortsætter.

a) Hvil produktet på stammen, og lad sværdet bevæge sig langs stammen.

b) Sav med skubbende savkæde.

a) Vælg den relevante savteknik til spændingen i grenen.

ADVARSEL: Hvis du ikke er sikker på, hvordan du skal skære grenen, skal du tale med en professionel motorsavsoperatør, før du fortsætter.

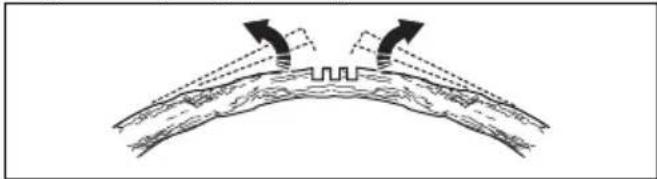

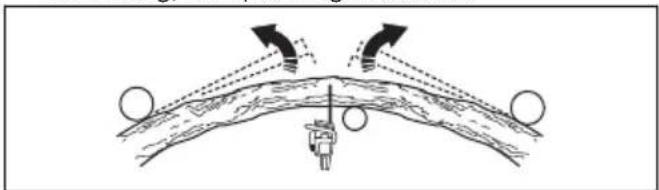

Se Sådan saves i træer og grene, som befinder sig i spænd på side 145 for at få oplysninger om, hvordan du skal save grene, som er under spænding.

Sådan anvendes træfældningsteknikken

ADVARSEL: Du skal have erfaring for at fælde et træ. Hvis det er muligt, så deltag i et kursus i betjening af motorsave. Tal med en erfaren operatør for at få mere at vide.

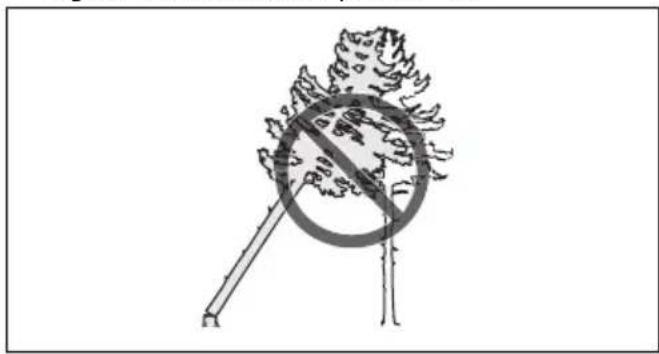

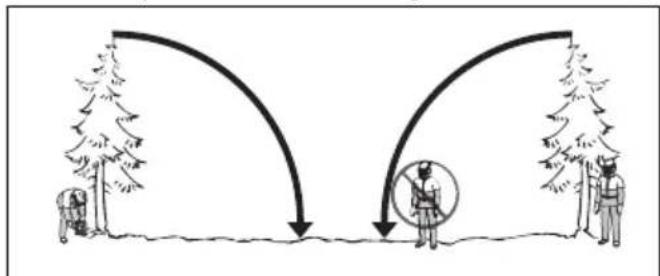

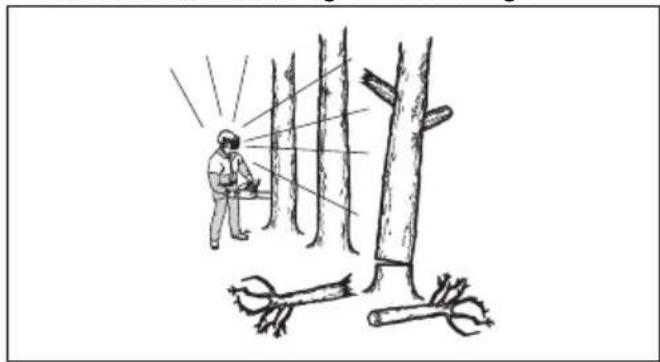

Sådan holdes sikker afstand

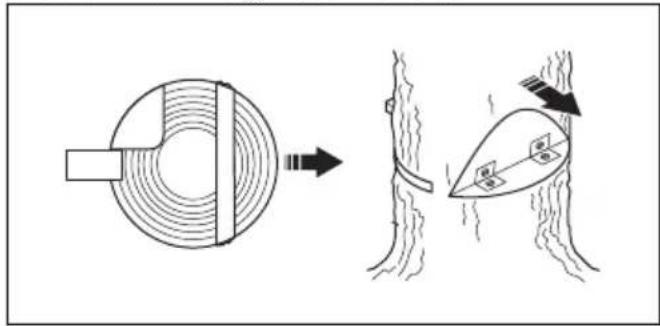

1. Sørg for, at personer omkring dig holder sikker afstand på mindst 2 1/2 trælængde.

1. Sørg for, at der ikke befinder sig personer inden for dette risikoområde før og under fældning.

1. Undersøg, hvilken retning det er nødvendigt, at træet falder i. Målet er at fælde træet i en position, hvor du nemt kan afkviste og save i stammen. Det er også vigtigt, at du står stabilt på fødderne og kan bevæge dig sikkert omkring.

ADVARSEL: Hvis det er farligt eller ikke muligt at fælde træet i dets naturlige retning, skal du fælde træet i en anden retning.

1. Undersøg den naturlige faldretning af træet. F.eks. hældningen og bøjningen af træet, vindretning, placeringen af grene og vægten af sne.

2. Undersøg, om der er hindringer, f.eks. andre træer, kraftkabler, veje og/eller bygninger omkring.

3. Se efter tegn på skader og råd i stammen.

ADVARSEL: Råd i stammen kan indebære en risiko for, at træet falder, inden du er færdig med at save.

1. Sørg for, at træet ikke har nogle beskadigede eller døde grene, som kan falde ned og skade dig under fældningsarbejdet.

2. Du må ikke lade træet falde på et andet stående træ. Det er farligt og forbundet med meget stor ulykkesrisiko at fjerne et fastfældet træ. Se Sådan frigøres et fastfældet træ på side 144.

ADVARSEL: Ved kritiske fældninger skal du løfte dit høreværn, lige så snart savningen er afsluttet. Det er vigtigt, at du lytter efter lyde og advarselssignaler.

Sådan fjerner du stammen og forbereder din retrætevej

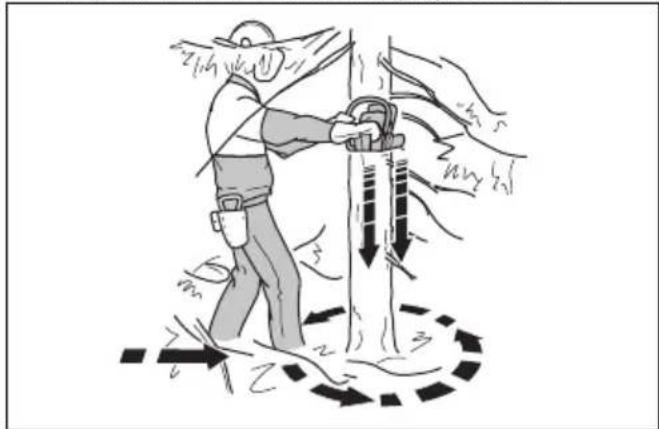

1. Sav med undersiden af sværdet oppefra og ned. Sørg for, at træet er mellem dig og produktet.

1. Ryd undervegetation fra arbejdsområdet rundt om træet. Fjern alle afskärne materialer fra arbejdsstedet.

2. Udfør en kontrol af området med hensyn til forhindringer som f.eks. sten, grene og huller. Du skal have en let fremkommelig retrætevej, når træet begynder at falde. Retrætevejen bør ligge ca. 135° væk fra faldretningen.

3. Risikoområdet

4. Retrætevejen

5. Fældningsretningen

Sådan fælder man træer

Husqvarna anbefaler, at du laver retningssnit og derefter bruger sikkerhedshjørnemetoden, när du fælder et træ. Sikkerhedshjørnemetoden hjælper dig med at opnå et korrekt brudpunkt og styre faldretningen.

ADVARSEL: Undlad at fælde et træ med en diameter, der er mere end to gange større end sværdets længde. Til dette formål skal du have specialuddannelse.

Brudpunktet

Den vigtigste procedure under træfældning er at opnå det korrekte brudpunkt. Med et korrekt brudpunkt kan du styre faldretningen og sørge for, at fældningsproceduren er sikker.

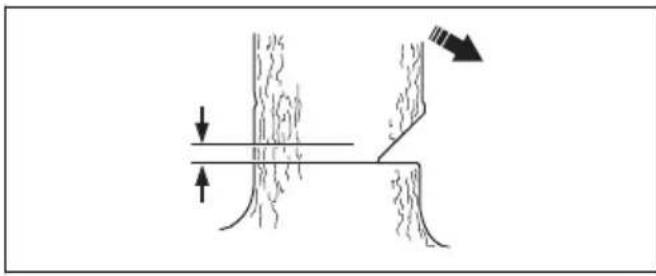

Tykkelsen af brudpunktet skal være ens og minimum 10 % af træets diameter.

ADVARSEL: Hvis brudpunktet er forkert eller for tyndt, har du ingen kontrol over faldretningen.

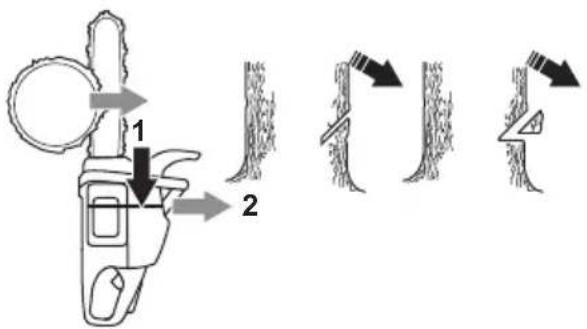

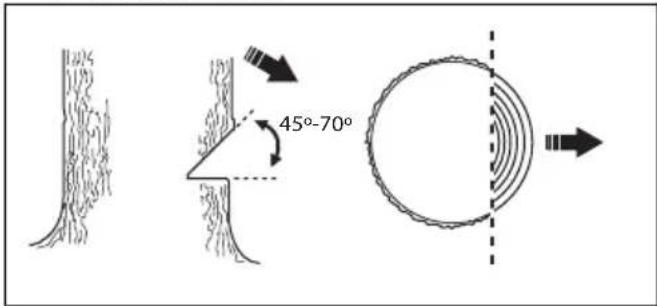

1. Kør retningssnittene ¼ af træets diameter. Lav en vinkel på 45°-70° mellem overretningssnittet og underretningssnittet.

45°-70°

a) Foretag overretningssnittet. Ret faldretningsmærket (1) for produktet ind efter træets faldretning (2). Hold dig bag produktet, og sørg for at have træet på din venstre side. Sav med trækkende savkæde.
b) Lav underretningssnittet. Sørg for, at enden af underretningssnittet er på samme sted i slutningen af overretningssnittet.

Sådan bruges sikkerhedshjørnemetoden

Fældesnittet skal foretages en smule over retningssnittet.

ADVARSEL: Vær forsigtig, når du saver med sværdets spids. Start med den nederste del af sværdets spids, når du foretager et stiksnit ind i stammen.

1. Hvis den effektive skærelængde er længere end træets diameter, foretages disse trin (a-d).

a) Udfør et stiksnit lige ind i stammen for at fuldføre brudpunktets bredde.

b) Sav med undersiden, indtil der er 13 af stammen tilbage.

c) Træk sværdet 5-10 cm/2-4 tommer bagud.

d) Skær gennem resten af stammen for at få et sikkert hjørne, der er 5-10 cm/2-4 tommer bredt.

1. Hvis den effektive skærelængde er kortere end træets diameter, foretages disse trin (a-d).

a) Udfør et stiksnit lige ind i stammen. Stiksnittet skal strække sig 3/5 af træets diameter.

b) Sav med undersiden gennem resten af stammen.

c) Sav lige ind i stammen fra den anden side af træet for at fuldføre brudpunktets bredde.

d) Sav med skubbende savkæde, indtil 1/3 af stammen er tilbage, for at opnå det sikre hjørne.

1. Sav hjørnet af for at få træet til at falde.

Bemærk: Hvis træet ikke falder, skal du slå på kilen, indtil det gør.

1. Når træet begynder at falde, skal du bruge retrætevejen til at bevæge dig væk fra træet. Flyt mindst 5 m væk fra træet.

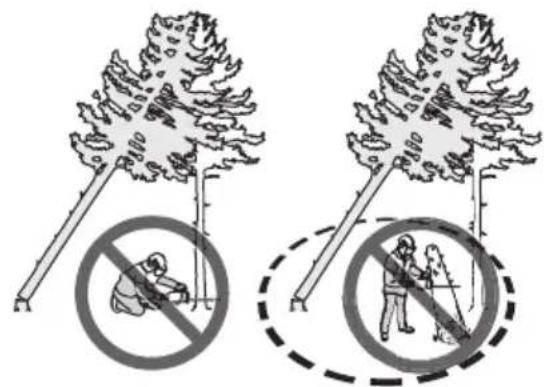

Sådan frigøres et fastfældet træ

ADVARSEL: Det er meget farligt og forbundet med meget stor ulykkesrisiko at fjerne et fastfældet træ. Hold dig ude af risikoområdet, og forsøg ikke at fælde et fastfældet træ.

Den sikreste metode er at bruge et af følgende spil:

- Traktormonteret

Sådan saves i træer og grene, som befinder sig i spænd

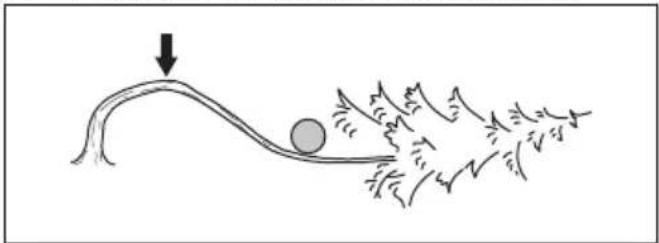

1. Find ud af, hvilken side af træet eller grenen, der er i spænd.
2. Find ud af, hvor punktet med mest spænding er.

1. Undersøg, hvad der er den sikreste procedure for at udløse spændingen.

Bemærk: I nogle situationer er den eneste sikre procedure at bruge et spil og ikke dit produkt.

1. Hold dig på et sted, hvor træet eller grenen ikke kan ramme dig, när spændingen udløses.

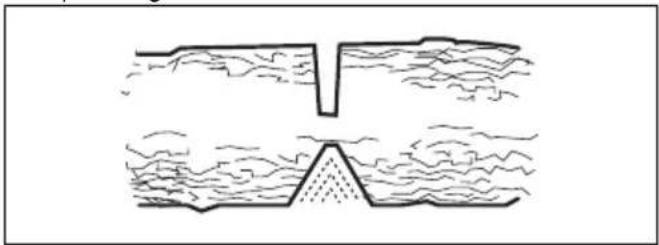

1. Lav et eller flere savsnit med tilstrækkelig dybde til at mindske spændingen. Sav ved eller i nærheden af punktet med maksimal spænding. Få træet eller grenen til at knække af ved punktet med maksimal spænding.

ADVARSEL: Sav ikke helt igennem et træ eller en gren, der er i spænd.

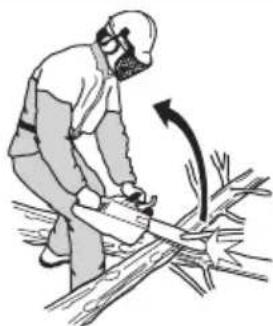

ADVARSEL: Vær forsigtig, når du saver i et træ, der er i spænd. Der er risiko for, at træet bevæger sig hurtigt før eller efter, at du saver i det. Der kan forekomme alvorlig personskade, hvis du er i forkert position, eller hvis du saver forkert.

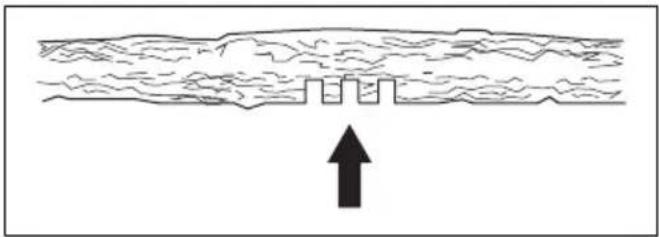

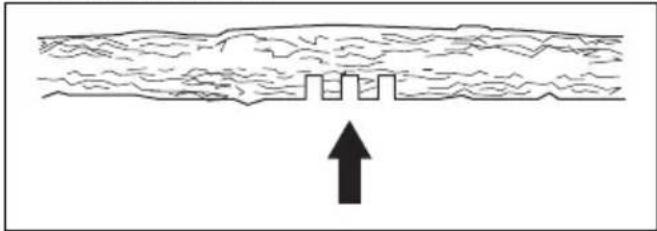

1. Hvis du skal save tværs igennem træet/grenen, skal du lave 2 til 3 snit 1 tomme fra hinanden og med en dybde på 2 tommer.

1. Fortsæt med at save mere ind i træet, indtil træet/grenen bøjer og spændingen udløses.

1. Sav træet/grenen fra den modsatte side af bøjningen, efter at spændingen er udløst.

Vedligeholdelse

Indledning

ADVARSEL: Læs og forstå sikkerhedskapitlet, før du udfører vedligeholdelse på produktet.

Vedligeholdelsesskema

Dagligt eftersyn Ugentlig vedligeholdelse	Se Månedlig vedligeholdelse
Rengør de udvendige dele af produktet, og sørg for, at der ikke er olie på håndtagene.	Rens kølesystemet. Se Sådan ren-gøres kølesystemet på side 156.	Kontrollér bremsebåndet. Se Sådan kontrolleres bremsebåndet på side 147.
Dagligt eftersyn Ugentlig vedligeholdelse	se Månedlig vedligeholdelse
Kontrollér gasreguleringen og gasreguleringslåsen. Se Sådan kontrolleres gasreguleringen og gasregule-ringslåsen på side 147.	Kontrollér starteren, startsnoren og returfjederen.	Kontrollér koblingsmidten, koblings-tromlen og koblingsfjederen.
Sørg for, at der ikke er skader på vi-brationsdæmpningsenhederne.	Smør nålelejet Se Sådan smøres nå-lelejet på side 154.	Rens tændrøret. Se Sådan kontrolle-res tændrøret på side 151.
Rengør og kontrollér kædebremsen. Se Sådan foretages kontrol af kast-beskyttelsen og savkædebremsen på side 147.	Fjern ujævnheder fra kanterne af sværdet. Se Sådan kontrolleres sværdet på side 154.	Rengør karburatorens udvendige de-le.
Kontrollér kædefangeren, Se Sådan foretages en kontrol af kædefange-ren på side 148.	Rengør eller udskift gnistfangerskær-men på lyddæmperen. Se Sådan kontrolleres lyddæmperen på side 148.	Kontrollér brændstofffilteret og brændstofslangen. Udskift om nød-vendigt.
Drej sværdet, kontrollér smørehullet, og rengør sporet i sværdet. Se Så-dan kontrolleres sværdet på side 154.	Rengør området omkring karburato-ren.	Udfør en kontrol af alle kabler og for-bindelser.
Sørg for, at sværdet og savkæden får tilstrækkelig med olie.	Rengør eller udskift luftfilteret. Se Så-dan rengøres luftfilteret på side 150.	Tøm brændstoftanken.
Kontrollér savkæden. Se Sådan skærpes savkæden på side 151.	Rengør mellem cylinderribberne. Tøm olietanken.
Fil savkæden og kontrollér dens spænding. Se Sådan justerer du spændingen på savkæden på side 153.
Kontrollér kædedrivhjulet. Se Sådan foretages en kontrol af spur-drivhjulet på side 154.

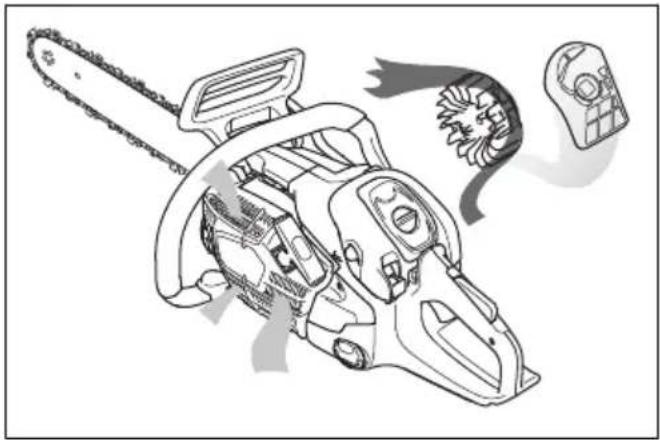

Rengør luftindtaget på starteren.
Sørg for, at møtrikker og skruer er strammede.
Kontrollér stopkontakten. Se Sådan kontrolleres start/stop-kontakten på side 148.
Kontrollér, at hverken motor, tank el-ler brændstofrør lækker brændstof.
Sørg for, at savkæden ikke drejer, mens motoren kører i tomgang.
Sørg for, at der ikke er skader på høj-rehåndsbeskyttelsen.
Sørg for, at lyddæmperen er tilsluttet korrekt, er uden skader og at ingen af lyddæmperens dele mangler.

Vedligeholdelse og eftersyn af sikkerhedsanordninger på produktet

1. Kontrollér bremsebåndet. Bremsebåndet skal være mindst 0,6 mm (0,024") tykt på det tyndeste sted.

Sådan foretages kontrol af kastbeskyttelsen og savkædebremsen

1. Kontrollér, at kastbeskyttelsen ikke er beskadiget, og at der ikke er nogen defekter, f.eks. materialerevner.

2. Sørg for, at kastbeskyttelsen bevæger sig frit, og at den er sikkert fastgjort til koblingsdækslet.

1. Hold produktet med 2 hænder over en træstub eller et andet stabilt underlag.

ADVARSEL: Motoren skal være standset.

1. Slip det forreste håndtag, og lad sværdspidsen falde ned på stubben.

1. Kontrollér, om kædebremsen indkobles, när sværdspidsen rammer stubben.

Sådan foretages en kontrol af kædebremsen

1. Start produktet. Se Sådan startes produktet på side 138 for yderligere vejledning.

ADVARSEL: Sørg for, at savkæden ikke er i kontakt med jorden eller noget andet.

1. Hold godt fast på produktet.

2. Giv fuld gas, og vip venstre håndled mod kastbeskyttelsen for at aktivere kædebremsen. Savkæden skal stoppe øjeblikkeligt.

STOP

ADVARSEL: Slip ikke det forreste håndtag.

Sådan kontrolleres gasreguleringen og gasreguleringsläsen

1. Kontrollér, at gasreguleringen og gasreguleringslåsen bevæger sig frit, og at returfjederen fungerer korrekt.

1. Start motorsaven og giv fuld gas.
2. Slip gasreguleringen, og sørg for, at savkæden standser, og at den bliver stående stille.

ADVARSEL: Hvis savkæden roterer med gasreguleringen i tomgangsposition, skal du kontakte din serviceforhandler.

Sådan foretages en kontrol af kædefangeren

1. Sørg for, at der ikke er skader på kædefangeren.
2. Kontrollér, at kædefangeren er stabil og fastgjort til produktets kabinet.

Sådan kontrolleres højrehändsbeskyttelsen

- Kontrollér, at kastbeskyttelsen ikke er beskadiget, og at der ikke er nogen defekter, f.eks. materialerevner.

1. Sørg for, at der ikke er revner på og deformation af vibrationsdæmpningsenhederne.
2. Kontrollér, at vibrationsdæmpningsenhederne er korrekt forankret til motorenheden og håndtagsenheden.

Se Produktoversigt på side 124for at få oplysninger om, hvor vibrationsdæmpningssystemet er på dit produkt.

Sådan kontrolleres start/stop-kontakten

1. Start motoren.
2. Tryk start/stop-kontakten nedad mod STOP-positionen. Motoren skal standse.

ADVARSEL: Brug aldrig et produkt med en defekt lyddæmper eller en lyddæmper, der er i dårlig stand.

ADVARSEL: Brug ikke produktet, hvis gnistfangerskærmen på lyddæmperen mangler eller er defekt.

1. Efterse lyddæmperen for skader og defekter.
2. Sørg for, at lyddæmperen er korrekt monteret på produktet.

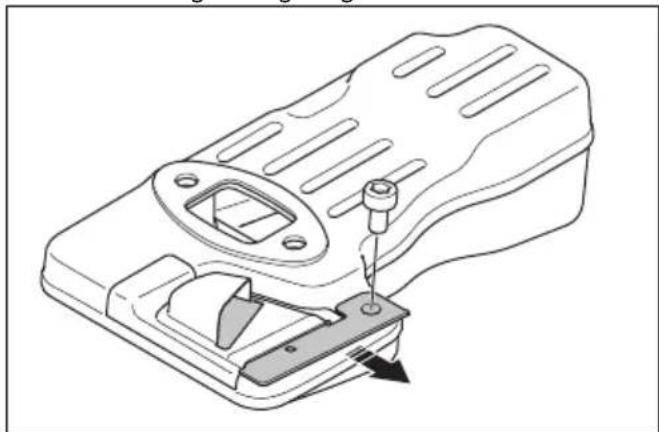

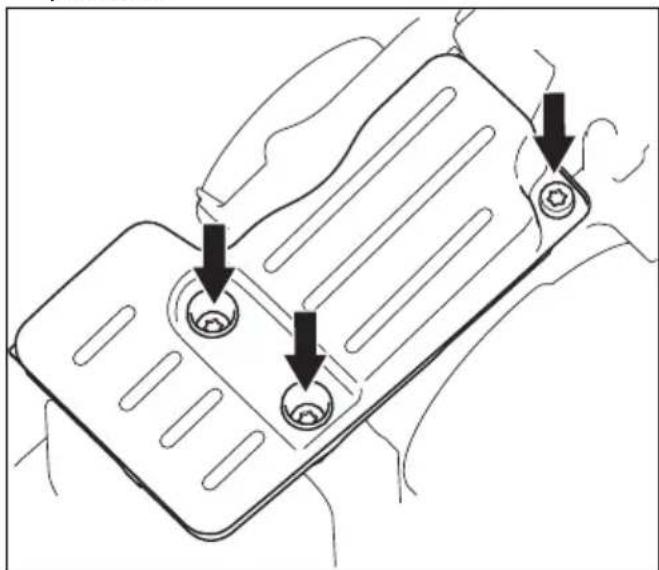

1. Hvis dit produkt har en speciel gnistfangerskærm, skal den rengøres ugentligt.

1. Udskift gnistfangerskærmen, hvis den er beskadiget.

BEMÆRK: Hvis gnistfangerskærmen er blokeret, overophedes produktet med skader på cylinderen og stemplet til følge.

AutoTune™

Produktet har funktionen AutoTune™, der justerer karburatoren automatisk, som giver den bedst mulige justering. AutoTune™ lader motoren tilpasse sig efter

vejrforholdene, højdeforhold, benzin og typen af totaktsolie.

BEMÆRK: Hvis AutoTune™ ikke fungerer korrekt, skal du kontakte din servicetekniker. Produktet justerer korrekt, när det er blevet tanket op nogle gange.

Sådan udskiftes en ødelagt eller slidt startsnor

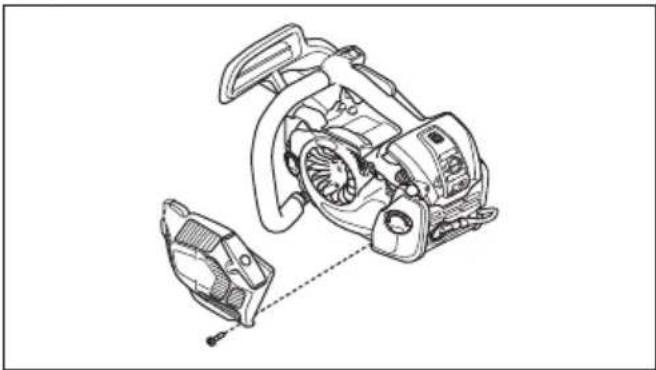

1. Løsn skruerne på starterhuset.
2. Tag starterhuset af.

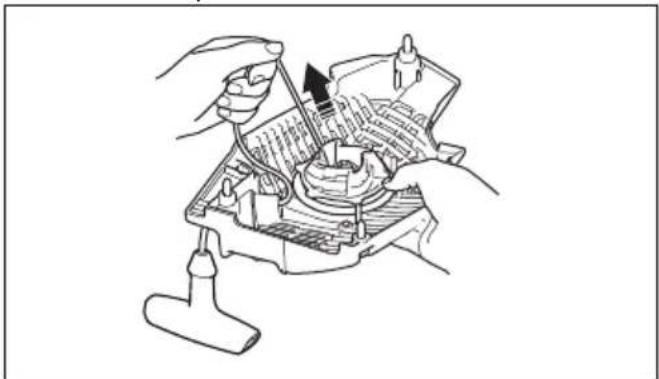

1. Træk ud i startsnoren ca. 30 cm/12 tommer, og sæt den i hakket på remskiven.

1. Hold startsnorens håndgreb.
2. Træk i startsnoren, indtil 1 cm af fjederstyret vises. Samtidig skal du trykke ned på starchåndtagets dæksel og tage det af starchåndtaget.

Bemærk: Hvis startsnoren er knækket i starchåndtaget, skal du skubbe starchåndtagets dæksel ned. Brug gaffelnøglen til at fjerne starchåndtagets dæksel.

1. Fastgør en ny startsnor på remskiven. Vikl startsnoren ca. 3 omgange rundt om remskiven.
2. Montér remskiven på returfjederen. Enden af returfjederen skal gribe ind i remskiven.

3. Montér skruen i remskivens centrum.

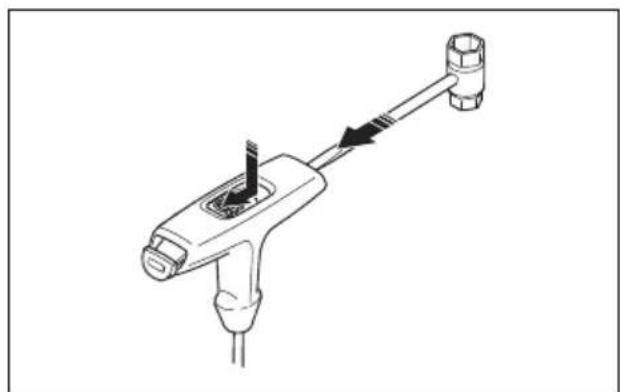

4. Træk startsnoren gennem hullet i starterhuset, starchåndtaget og fjederstyret.

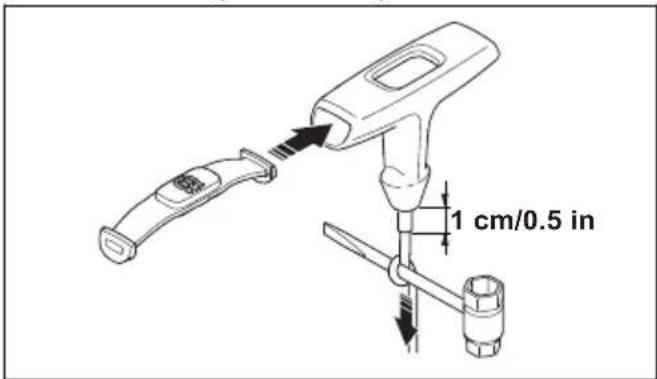

5. Lav en knude 1 cm/0,5 tomme (A) fra enden af startsnoren.
6. Fastgør snorens ende på startsnoren parallelt med knuden.
7. Skub knuden ned på plads i fjederstyret (B).

1. Træk i startsnoren, indtil 1 cm af fjederstyret vises. Montér samtidigt starthåndtagets dæksel.

Sådan spændes returfjederen

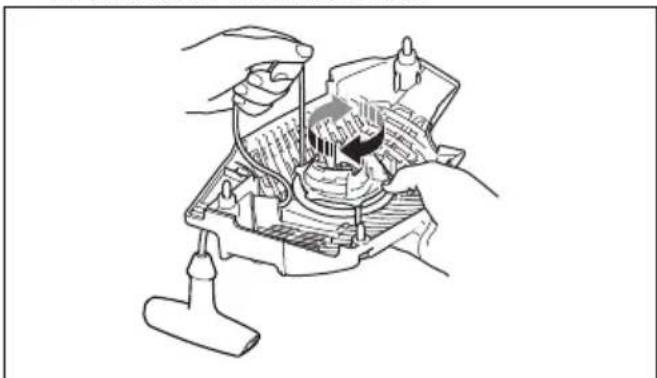

1. Sæt startsnoren i rillen på remskiven.
2. Drej starterens remskive ca. 2 omgange med uret.
3. Sæt tommelfingeren på skiven.
4. Træk i starthåndtaget, og træk startsnoren helt ud.
5. Flyt tommelfingeren, og slip startsnoren.

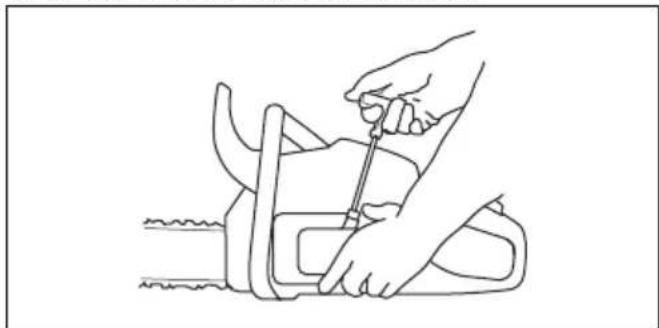

6. Sørg for, at du kan dreje remskiven ½ omdrejning, när startsnoren er trukket helt ud.

1. Træk startsnoren ud, og placer starteren mod krumtaphuset.
2. Slip langsomt startsnoren, indtil starthagerne griber fat i snorehjulet.
3. Spænd skruerne, som holder starteren.

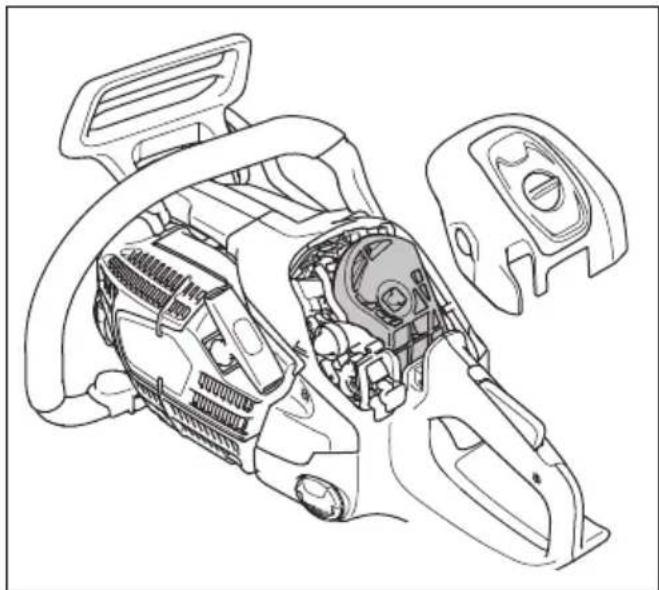

Sådan rengøres luftfilteret

Rens regelmæssigt luftfilteret for snavs og støv. Dette forhindrer karburatorfejl, startproblemer, tab af motoreffekt, slitage på motordelene og et højere brændstofforbrug end normalt.

Bemærk: Et luftfilter, der har været brugt i lang tid, kan ikke blive helt rent. Udskift luftfilteret regelmæssigt, og udskift altid et defekt luftfilter.

1. Sæt luftfilteret på igen, og sørg for, at luftfilteret slutter helt tæt mod filterholderen.

Bemærk: På grund af forskellige arbejdsforhold, vejr og årstid kan dit produkt bruges sammen med forskellige typer luftfilter. Spørg en serviceforhandler for at få yderligere oplysninger.

Sådan kontrolleres tændrøret

BEMÆRK: Brug det anbefalede tændrør. Se Tekniske data på side 158. Et forkert tændrør kan medføre skader på produktet.

1. Hvis det er vanskeligt at starte produktet, betjene det eller hvis det kører i tomgangshastighed, skal du undersøge, om der er uønsket materiale i tændrøret. Følg disse trin for at mindske risikoen for uønsket materiale på tændrørets elektroder:
   a) sørg for, at brændstofblandingen er korrekt. b) sørg for, at luftfilteret er rent.
2. Rengør tændrøret, hvis det er snavset.
3. Sørg for, at elektrodeafstanden er 0.65 mm/0.026 in.

1. Udskift tændrøret hver måned eller oftere, hvis det er nødvendigt.

Sådan skærpes savkæden

Information om sværdet og savkæden

ADVARSEL: Brug

beskyttelseshandsker, när du bruger eller udfører vedligeholdelse på savkæden. En savkæde, der ikke bevæger sig, kan også forårsage skader.

Udskift slidte eller beskadigede sværd eller savkæder med de kombinationer af sværd og savkæder, der anbefales af Husqvarna. Dette er nødvendigt for at opretholde produktets sikkerhedsfunktioner. Se Tilbehør på side 159 for en liste over reservesværd og kædekombinationer, vi anbefaler.
- Sværdets længde, tommer/cm. Oplysninger om sværdets længde kan som regel findes på den fjerne ende af sværdet.

- Antal tænder i næsehjulet (T).

- Kædedeling, tommer. Afstanden mellem drivleddene og savkæden skal justeres ind efter afstanden mellem tænderne på sværdets næsehjul og drivhjulet.

- Antal drivled (stk.). Antallet af drivled bestemmes af typen af sværd.

Pure mechanical linkage diagram without any text, numbers, or symbols

- Sværdsporsbredde, tommer/mm. Sporbredden i sværdet skal være den samme som bredden af kædens drivled.

- Savkædeoliehul og hul til kædestrammertap. Sværdet skal flugte med produktet.

Generelle oplysninger om, hvordan du filer skæretøjet

Benyt aldrig en sløv savkæde. Hvis savkæden er sløv, skal du påføre mere tryk for at skubbe sværdet gennem træet. Hvis savkæden er meget sløv, er der ingen træspåner, men savsmuld.

En skarp savkæde æder sig gennem træet, og træspånerne bliver lange og tykke.

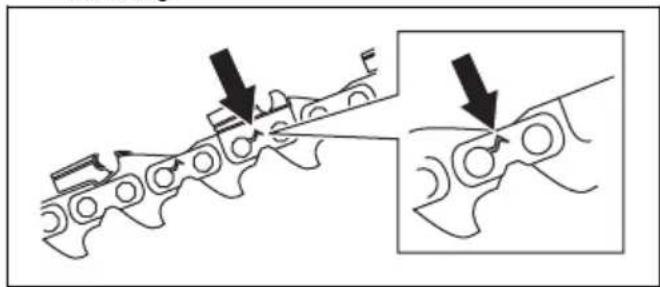

Skæretanden (A) og dybdemåleren (B) udgør tilsammen den skærende del af savkæden, skæret. Højdeforskellen mellem de to udgør skæredybden (dybdemålerindstilling).

A B

Ved filing af skæret skal du tænke på følgende:

- Filevinkel.

Det er ikke nemt at file en savkæde korrekt uden det rette udstyr. Brug Husqvarna ryttermål. Dette vil hjælpe dig med at bevare maksimal skærekapacitet og minimum risiko for kast.

ADVARSEL: Styrken af et kast øges meget, hvis du ikke følger instruktionerne vedrørende filing.

Bemærk: Se Sådan filer du skæretøjet på side 152 for at få oplysninger om filing af savkæden.

Sådan filer du skæretøjet

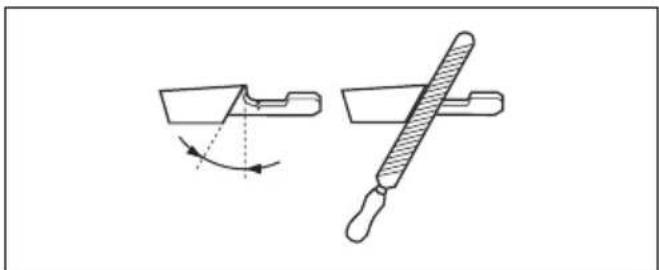

1. Brug en rundfil og et ryttermål til at file skæretænderne.

Bemærk: Se Opfyldningsudstyr og filevinkler på side 160for at få oplysninger om, hvilket ryttermål, Husqvarna anbefaler til din savkæde.

1. Sæt ryttermålet korrekt på skæretøjet. Se vejledningen, der leveres med ryttermålet.
2. Flyt filen fra den indvendige side af skæretænderne og ud. Reducer trykket på trækket i savkæden.

1. Fjern materiale fra den ene side af skæretænderne.
2. Vend produktet, og fjern materiale fra den anden side.
3. Sørg for, at alle skæretænderne har samme længde.

Generelle oplysninger om, hvordan du justerer rytterhøjden

Rytterhøjden (C) reduceres, når du filer skæretanden (A). For at bevare maksimal skærekapacitet skal du fjerne filningsmaterialer fra ryttermålet (B) for at modtage den anbefalede rytterhøjde. Se Opfyldningsudstyr og filevinkler på side 160 for vejledning om, hvordan du opnår den korrekte rytterhøjde for din savkæde.

A B C

ADVARSEL: Hvis rytterhøjden er for stor, øges risikoen for kast!

Sådan justeres rytterhøjde

Før du justerer rytterhøjden eller filer skærene, skal du se Sådan filer du skæretøjet på side 152 for yderligere oplysninger. Vi anbefaler, at du justerer rytterhøjden efter hver tredje savkædefilning.

Vi anbefaler, at du anvender vores dybdemålerværktøj, så du er sikker på at modtage den korrekte rytterhøjde og den rigtige vinkel på rytterhøjden.

1. Brug en fladfil og et dybdemålerværktøj til at justere rytterhøjden. Brug kun Husqvarna-dybdemålerværktøj, så du er sikker på at få de korrekte indstillinger for rytterhøjde og den rigtige vinkel på rytterhøjden.

2. Placer dybdemålerværktøjet på savkæden.

Bemærk: Se dybdemålerværktøjets emballage for yderligere oplysninger om, hvordan du bruger værktøjet.

1. Brug fladfilen til at fjerne den del af ryttermålet, der stikker ud gennem dybdemålerværktøjet.

Sådan justerer du spændingen på savkæden

ADVARSEL: En savkæde uden den korrekte spænding kan løsnes fra sværdet og forårsage alvorlig personskade eller dødsfald.

En savkæde bliver længere, når du bruger den. Juster savkæden regelmæssigt.

1. Løsn de sværdmøtrikker, som låser koblingsdækslet/kædebremsen. Brug en topnøgle.

Bemærk: Visse modeller har kun én sværdmøtrik.

1. Spænd sværdmøtrikkerne med hånden, så hårdt du kan.

2. Løft forenden af sværdet, og drej kædestrammerskruen. Brug en topnøgle.

3. Spænd savkæden, indtil den slutter tæt mod sværdet, men stadig kan bevæges.

1. Spænd sværdmøtrikkerne med topnøglen, og løft forenden af sværdet på samme tid.

2. Kontrollér, at savkæden let kan trækkes rundt med hånden, og at den ikke hænger ned fra sværdet.

Bemærk: Se Produktoversigt på side 124 for at se placeringen af kædestrammerskruen på dit produkt.

Sådan kontrolleres savkædesmøringen

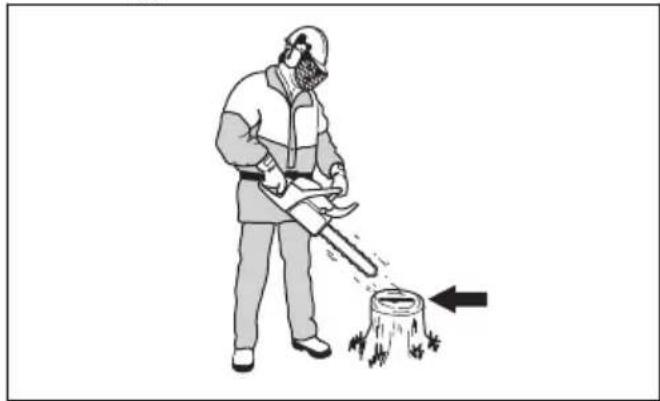

1. Start produktet, og lad det køre ved 34 af fuld gas. Hold sværdet ca. 20 cm over en lys flade.

2. Hvis savkædesmøringen er korrekt, vil du se en klar oliestreg på overfladen efter 1 minut.

1. Hvis savkædesmøringen ikke fungerer korrekt, skal du kontrollere sværdet. Se Sådan kontrolleres sværdet på side 154 for yderligere vejledning. Kontakt en serviceforhandler, hvis vedligeholdelsestrinnene ikke hjælper.

Sådan foretages en kontrol af spurdrivhjulet

Koblingstromlen har et spur-drivhjul, som er svejset på koblingstromlen.

- Udfør regelmæssigt en visuel kontrol af slitageniveauet på spur-drivhjulet. Udskift koblingstromlen med spur-drivhjulet, hvis der er for megen slitage.

Sådan smøres nälelejet

1. Træk kastbeskyttelsen bagud for at deaktivere kædebremsen.

2. Løsn sværdmøtrikkerne, og fjern koblingsdækslet.

Bemærk: Visse modeller har kun én sværdmøtrik.

1. Placer produktet på en plan overflade med koblingstromlen opad.

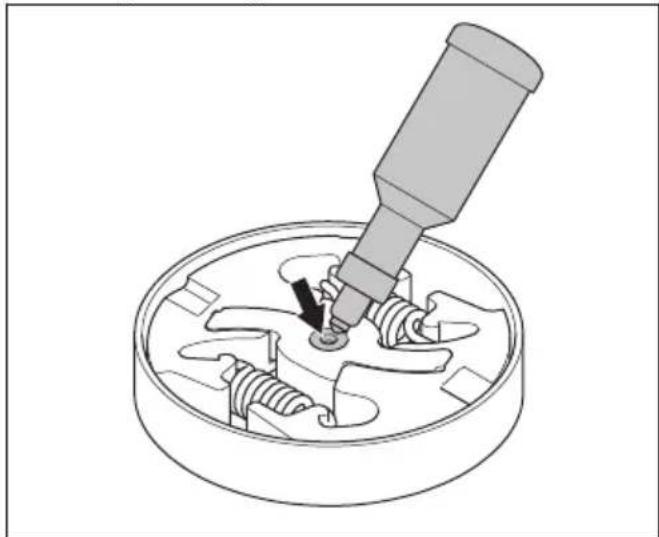

2. Smør nålelejet med en fedtsprøjte. Brug motorolie eller lejefedt af høj kvalitet.

Sådan efterses skæreudstyret

1. Kontrollér, at der ikke er revner i nitter og led, og at ingen nitter er løse. Udskift dem, hvis det er nødvendigt.

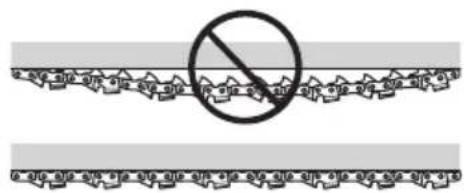

1. Kontrollér, at savkæden er nem at bøje. Udskift savkæden, hvis den er stiv.

2. Sammenlign savkæden med en ny savkæde for at afgøre, om nitter og led er slidte.

3. Udskift savkæden, når den længste del af skæretanden er mindre end 4 mm. Udskift også kæden, hvis der er revner i skærene.

Sådan kontrolleres sværdet

1. Sørg for, at oliekanalen ikke er tilstoppet. Rengør den, hvis det er nødvendigt.

1. Undersøg, om der er ujævnheder på sværdets kanter. Fjern ujævnheder med en fil.

1. Rengør sporet på sværdet.

1. Undersøg sporet i sværdet for slitage. Udskift sværdet, hvis det er nødvendigt.

1. Undersøg, om sværdspidsen er ujævn eller meget slidt.

1. Kontrollér, at sværdets næsehjul bevæger sig frit, og at smørehullet på sværdets næsehjul ikke er blokeret. Rens og smør, hvis det er nødvendigt.

1. Drej sværdet dagligt for at forlænge dets levetid.

Sådan udføres vedligeholdelse på brændstoftanken og kædeolietanken

• Tøm og rengør brændstoftanken og kædeolietanken regelmæssigt.
• Udskift brændstofffilteret årligt eller oftere, hvis det er nødvendigt.

BEMÆRK: Forureninger i tankene forårsager driftsforstyrrelser.

Sådan justeres kædeoliestrømmen

ADVARSEL: Stop motoren, før du foretager justeringer af oliepumpen.

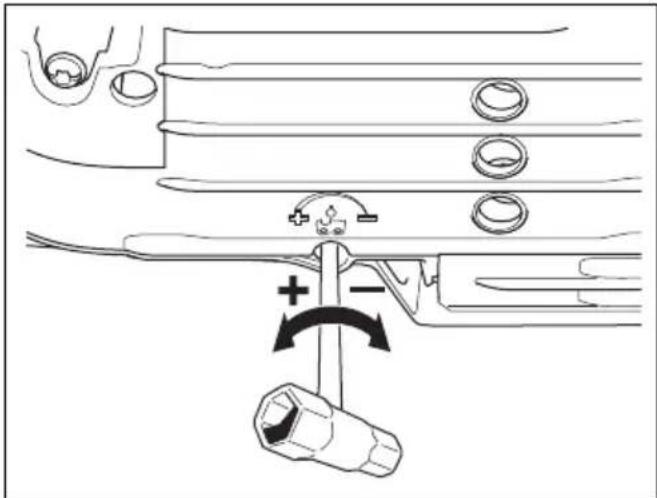

1. Drej justeringsskruen på oliepumpen. Brug en skruetrækker eller gaffelnøgle.

a) Skru justerskruen med uret for at reducere kædeoliestrømmen.
b) Skru justerskruen mod uret for at øge kædeoliestrømmen.

AirInjection™ er et centrifugalluftrensningssystem, der fjerner støv og snavs, inden partiklerne fanges af

luftfilteret. AirInjection™ forlænger levetiden for luftfilteret og motoren.

Sådan rengøres kølesystemet

Kølesystemet holder motortemperaturen ned. Kølesystemet omfatter luftindtaget på starteren (A), hagerne på svinghjulet (B), køleribberne på cylinderen (C), kølekanalen (D) og cylinderdækslet (E).

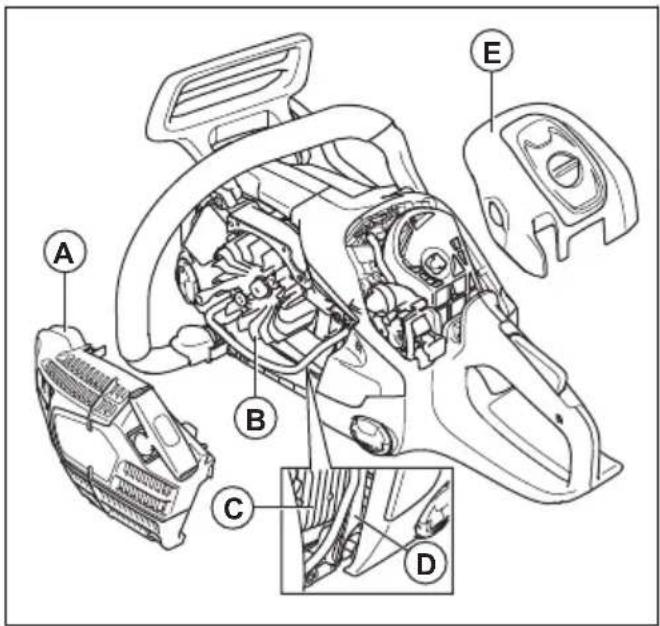

1. Rengør kølesystemet med en børste hver uge eller oftere, hvis det er nødvendigt.

2. Sørg for, at kølesystemet ikke er snavset eller tilstoppet.

BEMÆRK: Et snavset eller tilstoppet kølesystem kan medføre overophedning af produktet, hvilket kan forårsage skade på produktet.

Fejlfinding

Motoren starter ikke

Del af produktet, der skal undersø-ges	Mulig årsag Handling
Starthager Starthagerne er blokerede.	Juster eller udskift starchager.
		Rengør omkring spærhagerne.
		Kontakt et godkendt serviceværk-sted.
Del af produktet, der skal undersøges	Mulig årsag Handling
Brændstoftank Forkert brændstoftype.	Tøm brændstoftanken, og påfyld det	rigtige brændstof.
	Brændstoftanken er fyldt med kædeolie.	Hvis du har forsøgt at starte produktet, skal du kontakte en serviceforhandler. Hvis du ikke har forsøgt at starte produktet, skal du tømme brændstoftanken.
Tænding, ingen gnist Tændrøret er snavset eller vådt. Sørg for, at tændrøret er tørt og rent.
Tændrør og cylinder Tændrøret er løst. Spænd tændrøret.

Motoren starter, men stopper igen

Del af produktet, der skal undersø-ges	Mulig årsag Handling
Brændstoftank Forkert brændstoftype.	Tøm brændstoftanken, og påfyld det	rigtige brændstof.
Karburator Tomgangshastigheden er forkert Kontakt din serviceforhandler.
Luftfilter Tilstoppet luftfilter. Rengør eller udskift luftfilteret.
Brændstofffilter Tilstoppet brændstofffilter. Udskift brændstofffilteret.

• Ved opbevaring og transport af produktet og brændstoffet, skal du sørge for, at der ikke er utætheder eller dampe. Gnister eller åben ild, f.eks. fra elektriske enheder eller kedler, kan starte en brand.

• Brug altid godkendte beholdere til opbevaring og transport af brændstof.

• Tøm brændstoftanken og kædeolietanken før transport eller før langtidsopbevaring. Bortskaf brændstoffet og kædeolien på en lokal miljøstation.

• Brug transportafskærmningen på produktet for at forhindre personskader eller skader på produktet. En savkæde, der ikke bevæger sig, kan også forårsage alvorlige skader.
• Fjern tændrørshætten fra tændrøret og aktivér kædebremsen.
• Fastspænd produktet sikkert under transporten.

Sådan klargøres dit produkt til langtidsopbevaring

1. Stands produktet, og lad det køle af, inden du skiller det ad.
2. Adskil og rengør savkæden og sporet i sværdet.

BEMÆRK: Hvis savkæden og sværdet ikke rengøres, de kan blive stive eller blokerede.

1. Fastgør transportafskærmningen.
2. Rengør produktet. Se Vedligeholdelsesskema på side 145 for yderligere vejledning.
3. Foretag et komplet serviceeftersyn af produktet.

Tekniske data

Tekniske data

	540XP Mark III
Motor
Cylindervolumen, cm3	39,1
Cylinderboring, ∅ mm 40
Slaglængde, mm 31,1
Omdrejningstal i tomgang, o/min. 3000
Maks. motoreffekt iht. ISO 7293, kW/hk ved o/min. 1,9/2,6	ved 10500
Tændingssystem 13
Tændrør NGK CMR7H
Elektrodeafstand, mm 0,65
Brændstof-/smøresystem
Brændstoftankens kapacitet, liter/cm3	0,37/370
Olietankens kapacitet, liter/cm3	0,23/230
Type af oliepumpe Justerbar
Vægt
Vægt, kg 4,1
Støjemissioner 14
Lydeffektniveau, målt dB(A) 111
Lydeffektniveau, garanteret LWA dB(A) 112
Lydniveauer 15
Ækvivalent lydtrykniveau ved brugerens øre, dB(A) 103
Ækvivalente vibrationsniveauer, en hveq^16
Forreste håndtag m/s ^2	3,7
Bageste håndtag m/s ^2	5,1
Savkæde/sværd
Type af drivhjul/antal tænder 3/8" tandhjul/6, 0,325" Spur7
Savkædehastighed på 133 % af motorens maksimale omdrejningstal, m/s.	26,6, 26,9

Tilbehør

Anbefalet skæreudstyr

Motorsavsmodellerne Husqvarna 540XP Mark III er blevet evalueret for sikkerhed i henhold til EN ISO 11681-1:2011 (maskiner til skovbrug – test og sikkerhedskrav til transportabel motorsav) og opfylder sikkerhedskravene, når den er udstyret med nedenstående kombinationer af sværd og savkæde.

Kæde med begrænset kast

En savkæde med betegnelsen savkæde med lavt kast, opfylder kravene til lavt kast ANSI B175.1-2012.

Spidsradius for kast og savsværd

Spidsradius for kædehjulsspids er defineret ved antallet af tænder, f.eks. 10T. Spidsradius for massive sværd er defineret ved størrelsen af spidsradius. For en given sværdlængde kan man også bruge et sværd med mindre spidsradius end ovenstående.

Bemærk: Den effektive skærelængde er normalt 2,5 cm kortere end den nominelle sværdlængde.

Godkendt skæreudstyr - 540XP Mark III
Sværd Savkæde
Længde, tom-mer/cm	Deling, tom-mer	Mål,tommer/mm	Maks. antaltænder, næ-sehjul	Type Længde, driv-led (nr.)		Begrænsetkasttilbøjelig-hed
12/30 3/8 0,050	1,3 9T Husqvarna			S93G	45 Ja
14/35 52
16/40 56
12/30 0,325 mini	0,043/1,1 8T Husqvarna			SP21G	51 Ja
14/35 59
16/40 64

Pixel

Pixel er en kombination af sværd og savkæde, der er lettere og designet til at tilbyde mere energieffektiv brug ved at skære smalle snit. Både sværd og savkæde skal

være Pixel for at opnå disse fordele. Pixel-skæreudstyr er markeret med dette symbol.

korrekte filevinkler. Reservedelsnumrene fremgår af nedenstående tabel.

Hvis du ikke er sikker på, hvordan du kan identificere savkædetypen på dit produkt, skal du se www.husqvarna.com for yderligere oplysninger.

Opfyldningsudstyr og filevinkler

Brug et Husqvarna-ryttermål til at file savkæden.

Et Husqvarna-ryttermål sikrer, at du bruger de

	[VOT3]
S93G 4,0 mm		587 8090-01	0,65 mm 30° 60° 21 0°					587 8067-01
SP21G 4,0 mm		595 0047-01	0,65 mm 30° 60° 21 0°					595 0046-01

Beskrivelse Kædesav til skovbrug
Varemærke Husqvarna
Type / model 540XP Mark III
Identifikation Serienumrene fra 2022 og fremefter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 11681-1:2011, EN-IEC 63000:2018..

Certifikatnummer: 0404/22/2570.

Bemyndigende organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, har foretaget en EF-typegodkendelse i henhold til maskindirektivets (2006/42/EF) artikel 12, pkt. 3b, bilag IX på vegne af Husqvarna AB.

Vedr. oplysninger om støjemission, se Tekniske data på side 158.

Huskvarna, 2022-09-17

Symboler på produkten

Stopp.

Sågkedja med kastreduktion

- Er du uaktsom, kan sverdets kastrisikosektor treffe en grein, et tre som ligger i nærheten eller et annet objekt og fremkalle et kast.

Produktet ditt har en kjedebrems som stopper sagkjedet hvis du får et kast. Kjedebremsen reduserer faren for ulykker, men det er bare du som kan forhindre dem.

ADVARSEL: Les og forstå kapittelet om sikkerhet før du monterer produktet.

Merk: Enkelte modeller har kun én sverdmutter.

Husqvarna-tilkoblingsenhet

Tilkobling

Merk: Hvis du vil finne ut hvor drivstofftanken er på produktet, kan du se Produktoversikt på side 320.

Merk: Hvis du vil finne ut hvor kjedeoljetanken er på produktet, kan du se Produktoversikt på side 320.

Kastinformasjon

En mindre sverdspissradius reduserer kraften til kastet.

Bruk et sagkjede med lite kast for å redusere kraften i et kast. Ikke la kastrisikosonen berøre en gjenstand.

Slik starter du produktet

ADVARSEL: Du må holde føttene dine i en stabil stilling når du starter produktet.

ADVARSEL: Hvis sagkjedet roterer på tomgang, må du snakke med serviceforhandleren din og ikke bruke produktet.

OBS: Ikke trekk startsnoren helt ut, og ikke slipp håndtaket på startsnoren. Dette kan skade produktet.

Slik stopper du produktet

1. Fjern de kappede stykkene fra arbeidsområdet.

ADVARSEL: Avkappede trebiter i kappeområdet øker risikoen for kast og at du mister balansen.

Slik kapper du en stamme på bakken

ADVARSEL: Pass på at sagkjedet ikke berører bakken när du fullfører sagsnittet.

Kappe en stamme med støtte i begge ender

Merk: Kapp kvister bit for bit om nødvendig.

1 2 3

ADVARSEL: Hvis du ikke er sikker på om hvordan du skal kappe grenen, bør du snakke med en profesjonell motorsagbruker før du fortsetter.

ADVARSEL: Hvis du ikke er sikker på om hvordan du skal kappe grenen, bør du snakke med en profesjonell motorsagbruker før du fortsetter.

Slik holder du sikker avstand

1. Slå en kile inn i sagsnittet fra baksiden.

Merk: Hvis treet ikke faller, slår du på kilen til treet faller.

Slik kapper du trær og greiner som står i spenn

1. Hvis du må sage gjennom treet/greinen, lager du 2 til 3 kutt, 1 tomme fra hverandre og med en dybde på 2 tommer.

1. Utfør en kontroll av bremsebåndet. Bremsebåndet må være minst 0,6 mm tykt på det tynneste punktet.

1. Slipp det fremre håndtaket, og la sverdspissen falle mot stubben.

ADVARSEL: Ikke slipp det fremste håndtaket.

Kontrollere gassregulatorsperren og gassregulatoren

ADVARSEL: Hvis sagkjedet roterer när gassregulatoren er i tomgangsstillingen, må du snakke med serviceforhandleren din.

Kontrollere kjedefangeren

ADVARSEL: Bruk aldri et produkt som har en defekt lyddemper eller en lyddemper som er i dårlig stand.

ADVARSEL: Ikke bruk et produkt hvis gnistfangernettet på lyddemperen mangler eller er defekt.

Slik bytter du ut en ødelagt eller slitt startsnor

1. Løsne skruene i startmotorhuset.
2. Fjern startmotorhuset.

1. Skift tennpluggen månedlig, eller oftere om nødvendig.

Slipe kjedet

Tenk på følgende når du filer en kapper:

- filingsvinkel

Merk: Enkelte modeller har kun én sverdmutter.

Merk: Enkelte modeller har kun én sverdmutter.

1. Forsikre deg om at det ikke er sprekker i nagler eller lenker og at ingen nagler er løse. Skift ut om nødvendig.

OBS: Forurensninger i tankene fører til driftsforstyrrelser.

Slik justerer du oljestrømmen til kjedet

ADVARSEL: Stopp motoren før du foretar justeringer på oljepumpen.

1. Drei justeringsskruen for oljepumpen. Bruk en skrutrekker eller skrunøkkel.

Motoren starter ikke

Hvis du ikke er sikker på hvordan du identifiserer sagkjedetypen på produktet ditt, kan du se www.husqvarna.com for mer informasjon.

	[###]
S93G	5/32 tom-mer / 4,0 mm	587 80 90-01	0,025 tom-mer / 0,65 mm	30° 60°	21 0°			587 80 67-01
SP21G	5/32 tom-mer / 4,0 mm	595 00 47-01	0,025 tom-mer / 0,65 mm	30° 60°	21 0°			595 00 46-01

Samsvarserklæring

fullstendig overholder følgende EU-direktiver og -forskrifter:

Stefan Holmberg, FoU-direktør, teknologiledelse, Husqvarna AB
