Znamka	Husqvarna
Model	135 Mark II
Vrsta izdelka	Motorna žaga na bencin
Prostornina valja	38 cm³
Izhodna moč	1,6 kW pri 9000 min⁻¹
Teža (brez rezalnega pribora)	4,68 kg
Kapacita rezervoarja za gorivo	350 mL
Kapacita rezervoarja za olje verige	260 mL
Standardna dolžina vodila	35 do 40 cm (14–16 palcev)
Korak verige	3/8 palca (9,52 mm)
Debelina verige (debelina členov)	0,050 palca (1,3 mm)
Vžigalna svečka	NGK BPMR 7A / BRISK HQT-1R
Razmik elektrod	0,5 mm
Hitrost v prostem teku	2800 – 3200 min⁻¹
Sistem mazanja verige	Samodejno
Zagotovljena raven zvočne moči	116 dB(A)
Varnostne naprave	Zavora verige, zaščita proti odboju, blokada sprožilca, lovilec verige
Priporočeno vzdrževanje	Dnevno čiščenje zračnega filtra, redno brušenje verige, preverjanje zavore verige
Popravljivost	Originalni deli Husqvarna, priporočljivo vzdrževanje pri pooblaščenem centru

Pogosto zastavljena vprašanja - 135 Mark II HUSQVARNA

Katero gorivo uporabiti za Husqvarna 135 Mark II?

Uporabite mešanico neosvinčenega bencina (oktansko število najmanj 90 RON) in kakovostnega olja za dvotaktne motorje v razmerju 50:1 (2%). Ne uporabljajte bencina z več kot 10% etanola.

Kako zagnati motorno žago v hladnem stanju?

1. Zategnite zavoro verige. 2. Potegnite starter. 3. 6-krat pritisnite črpalko za gorivo. 4. Držite stroj na tleh z nogo na zadnjem ročaju. 5. Potegnite zaganjalnik do upora, nato močno. 6. Ko motor zakašlja, spustite starter in ponovno potegnite, dokler ne zažene.

Kako nastaviti napetost verige?

Popustite matice ohišja sklopke, zavrtite napenjalni vijak v smeri urinega kazalca, da napnete verigo, dokler ne visi pod vodilom, nato zategnite matice, medtem ko dvignete konico vodila. Preverite, da se veriga prosto vrti.

Kolikšna je kapaciteta rezervoarja za olje verige?

Rezervoar za olje verige ima kapaciteto 260 mL. Uporabite olje za verige motornih žag na rastlinski osnovi ali standardno olje. Sistem mazanja je samodejen.

Kako nabrusiti verigo Husqvarna 135 Mark II?

Uporabite okroglo pilo premera 4,0 mm (5/32 palca) pod kotom 30° glede na vodilo. Brusite vsak zob na isti strani, nato obrnite stroj za drugo stran. Upoštevajte merilnik globine (nastavitev na 0,65 mm).

Kolikšna je teža motorne žage brez vodila in verige?

Teža brez rezalnega pribora je 4,68 kg (približno 10,3 funtov).

Kako preveriti zavoro verige?

Zavora verige se zategne s potiskom zaščitnega loka naprej. Za sprostitev ga potegnite proti sprednjemu ročaju. Pri zagonu mora biti zavora zategnjena. Redno preverjajte delovanje in obrabo zavornih trakov (<0,6 mm).

Kakšna je priporočena dolžina vodila?

Priporočena so vodila dolžine 35 do 40 cm (14 do 16 palcev). Dejanska dolžina reza je 33 do 38 cm.

Kako se izogniti odboju?

Stroj vedno držite z obema rokama, ne režite nad višino ramen, izogibajte se dotikanju ovir s konico vodila in uporabljajte nabrušeno verigo. Zavora verige in zaščitni lok zmanjšata tveganje.

Kje najti nadomestne dele za 135 Mark II?

Uporabljajte samo originalne dele Husqvarna. Za dele, kot so veriga, vodilo, vžigalna svečka (NGK BPMR 7A) in zračni filter, se obrnite na pooblaščenega prodajalca ali servisni center.

NAVODILA ZA UPORABO 135 Mark II HUSQVARNA

SL Navodila za uporabo

Sigurnost pri rukovanju s gorivom

• NemojtePokretati proizvod aku njemu ima goriva ili motornog ulja. Uklonite nezeljeno gorivo/ulje i pricekajte na susenje proizvoda. Uklonite nezeljeno gorivo iz proizvoda.
• Ako gorivo prolijete po odjeci, odomah ju zamijenite.
  Gorivu nemojte dopustiti kontakt s tijelom jer moze urozrokovati ozljede. Ako dode do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• NemojtePokretati motor akostepo proizvodui tijelu prolili gorivo.
• NemojtePokretati proizvod akomotor propuša. Redovito pregledavajte imla narnotoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.

• U blizini goriva ili motora nemojte pušiti.

• U blizinu goriva ili motora nemojte stavljati vruce predmete.

• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prijie ulijevanja goriva polako otvorite Čep spremnika goriva i pažljivo ispustite tlak.
  Gorivo u motor nemojte uljevati u zatvorenom prostoru. Nedovoljan protok zraka moze uzrokovati ozljede ili smrt zbog gusenja ili trovanja uglijcim monoksidom.
• Pažljivo zategnite Čep spremnika goriva kako ne biste uzrokovali požar.
• Prijepokretanja prodizvod odmaknite majmanje 3m (10') od mjesta punjenja spremnika.
• U spreznik za gorivo nemojte uliti previše goriva.
• Provjerite ima li propustanja pri pomicanju proizvoda ili posude za gorivo.
• Proizvod ili posudu za gorivo nemojte stavljati u blizinu otvorenog plamena, iskri ili lampica. U prostoru za skladistjenje ne smije biti otvorenog plamena.
• Za prijenos ili skladistenje goriva koristite isključivo odobrene posude.
• Prije dugotrajnog skladišenja ispraznite spremnik za gorivo. Postujte lokalne zakone o lokaciji zbrinjavanja goriva.
• Očistite proizvod prije dugotrajnog skladistenja.
• Prijekskladistenja stroja uklonite kabel svjecice kako biste sprijecili slucajnoPokretanje motora.

Sigurnosne upute za odrzavanje

Tehnični podatki 232

Dodatna oprema. 233

Izjava o skladnosti 234

Uvod

Navodila za uporabo

Originalni gezik teh navodil za uporabo je anglescina.

Navodila za uporabo v drugih jezikih so prevodi iz anglescine.

Pregled

(SI. 1)
(SI. 4) Na območijh, kjer bi lahko na vas padel kakšen predmet, uporabljaje zašcitno Čelado. Uporabljaje odobreno zašcitno za sluh in odobreno zašcitno oči.
1. Pokrov valja
2. Membrana crpalke goriva
3. Plošcica s proizvodno in serijsko stevilko
4. Nalepka z informacijami in opozorili
5. Izklopno stikalo
6. Zadnji ročaj
7. Posoda za gorivo
8. Ročica zaganjalne vrvice
9. Ohišje zaganjalnika
10. Oznaka smeri podiranja
11. Posoda olja za verigo
12. Sprednj ročaj
13. Zavora verige in sprednji šcitnik za roko
14. Dušilnik
15. Veriga motorneŽage
16. Zobnik konice meça
17. Meč
18. Vijak za napenjanje verige (130)
19. Vijak za napenjanje verige (135, generacija II)
20. Zobata opora
21. Lovilnik verige
22. Pokrov sklopke
23. Ščitnik desne roke
24. Ročica plina
25. Zaklep roice plina
26. Transportna zašcita
27. Kombiniran ključ
28. Navodila za uporabo

Simboli na izdelku

(SI. 2) Pozor

(SI. 3) Preberite ta navodila

(SI. 14) Izdelek je skladen z veljavnimi direktivami Japonske

(SI. 15) Izdelek držite trdno z obema rokama

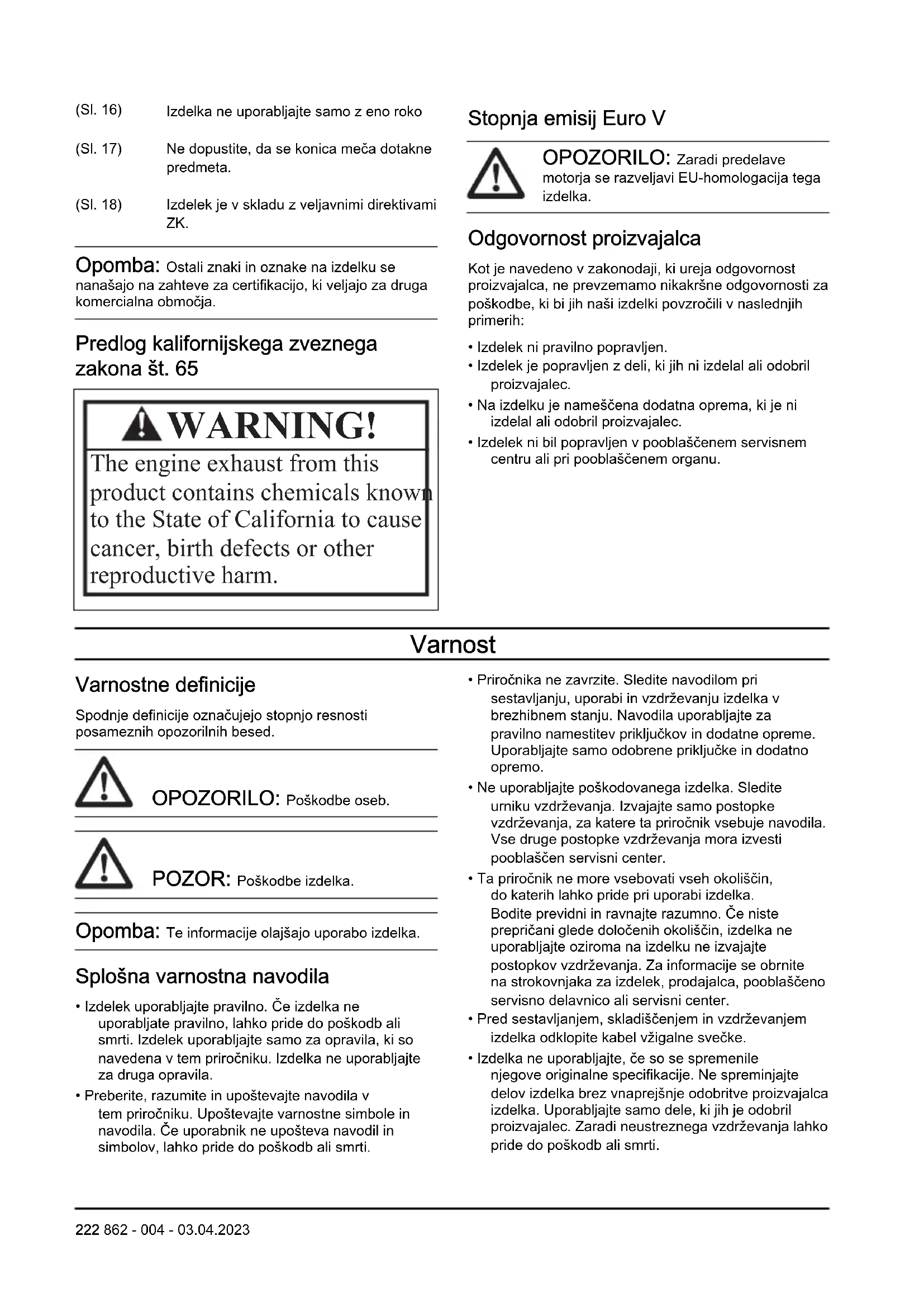

(SI. 16) Izdelka ne uporabljajte samo z eno roko
(SI. 17) Ne dopustite, da se konica meça dotakne predmeta.
(SI. 18) Izdelek je v sklearndu z veljavnimi direktivami ZK.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna obmocja.

Predlog kalifornijskega zveznega zakona 65

WARNING!

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za poskodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisnem centru ali pri pooblascenem organu.

Varnost

Spodnje definiçije označujejo stopnjo resnosti posameznih opozorilnih besed.

OPOZORILO: Poškodbe oseb.

POZOR: Poškodbe izdelka.

Opomba: Te informacije olajsajo uporabo izdelka.

Splošna varnostna navodila

• Izdelek uporabljaje pravilno. Če izdelka ne uporabljate pravilno, lahko pride do poskodb ali smrti. Izdelek uporabljaje samo za opravila, ki so navedena v tem priročniku. Izdelka ne uporabljaje za druga opravila.

• Preberite, razumite in upostevajte navodila v tem prirocniku. Upostevajte varnostne simbole in navodila. Če uporabnik ne uposteva navodil in simbolov, lahko pride do poskodb ali smrti.

• Priročnika ne zavržite. Sledite navodilom pri sestavljanju, uporabi in vzdřevanju izdelka v brezhibnem stanju. Navodila uporabljaje za pravilno namestitev priključkov in dodatne opreme. Uporabljaje samo odobrene priključke in dodatno opre mo.

• Ne uporabljaje poskodovanega izdelka. Sledite urniku vzdhrževanja. Izvajaje samo postopke vzdhrževanja, za katere ta priročnik vsebuje navodila. Vse druge postopke vzdhrževanja mora izvesti pooblasčen servisni center.
• Ta priročnik ne more vsebovati vseh okolišcin, do katerih lahko pride pri uporabi izdelka. Bodite previdni in ravnajte razumno. Če niste prepričani glede dolocenih okolišcin, izdelka ne uporabljaje oziroma na izdelku ne izvajte postopkov vzdřevanja. Za informacije se obrnite na strokovnjaka za izdelek, prodajalca, pooblasčeno servisno delavnico ali servisni center.
  Pred sestavljanem, skladischenjem in vzdrrzevanjem izdelka odklopite kabel vzigalne sveche.

• Izdelka ne uporablajte,Če so se spremenile njegove originalne specifikacije. Ne spreminajte delov izdelka brez vnaprejsnje odobritve proizvajalca izdelka. Uporablajte samo dele,ki jih je odobril proizvajalec.Zaradi neustreznegva vdrrzevanja lahko pride do poškodb ali smrti.

• Ne vdirhavajte izpušnih plinov iz motorja. Vdirhavanje izpušnih plinov, hlapov veriznega olja in zagovine je zdravju nevarno.

• Izdelka nikoli ne zaganajte v zaprih prostorih ali v blizini vnetljivih materialov. Izpušni plini so vroci in lahko vsebujejo iskre, ki lahko povzrocijo pozar. Čeni zadostnega pretoka zraka, lahko pride do poskodb ali celo smrti zaradi zadusitve ali zastrupitve z ogljikovim monoksidom.
• Izdelek med delovanjem ustvarja elektromagnetno polje. Elektromagnetno polje lahko poskoduje medicinske vsadke. Pred uporabo izdelka se posvetujte z zdravnikom in proizvajalcem medicinskih vsadkov.
• Izdelka ne smejo uporabljati otroci.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjsanimi fizicnimi aliintelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelek zaklenite na mesto, kamor otroci in nepooblascene osebe nimajo dostopa.
• Izdelek lahko povzroci izmet predmetov, zaradi cesar lahko pride do poskodb. Upostevajte varnostna navodila, da zmanjsate nevarnost poskodb ali smtri.
• Ko je motor vklopljen, se ne oddalujte od izdelka. Izklopite motor in se prepričajte, da se veriga ne vrti.
• Za morebitne nesreče je odgovoren uporabnik izdelka.
  Pred uporabo izdelka se prepričajte, da deli izdelkā niso poškodovani.
  Ravnajte v skladu z nacionalno ali lokalnokazonodajo. Ta lahko v dolocenih primerih prepreci ali omeji uporabo izdelka.

Varnostna navodila za uporabo

• Neprekinjena ali redna uporaba izdelka lahko povzroci "bele prste" ali enakovredne zdravstvene težave zaradi vibracij. Pred neprekinjeno ali redno uporabo izdelka preglejtste stanje svojih rok in prstov. Če roke ali prsti izgubijo barvo, v njih cutite bolecino ali mralvince ali so otopeli, prenehajte z delom in se nemudoma posvetujte z zdravnikom.
• Izdelek mora biti pred uporabo popolnama sestavljen.
• Izdelek lahko povzroci izmet predmetov, ki lahko poskodujejo oci. Pri uporabi izdelka vedno uporabljaje odobreno zašito oci.
• Bodite previdni, saj se lahko izdelku med uporabo brez vaše vednosti priblža其中之一.
• Izdelka ne uporabljajte, Če so na delovnem območju druge osebe. Če na delovno območje vstopi druga oseba, izdelek izklopite.

(SI. 20)

• Izdelek imejte vedno pod nadzorom.

• Izdelek je treba upravljati z obema rokama. Ne upravljaje ga samo z eno roko. Pri upravljanju z eno roko lahko pride do Hudih poškodb upravljalca, delavcev, drugih navzočih oseb ali kombinacije teh oseb.

• Z levo roko držite sprednji ročaj, z desno pa zadnji ročaj. Izdelek držite ob svojem desnem boku.

(SI. 21)

• Ko ste utrujeni, bolni ali pod vplivom alkohola, famil ali zdravil, izdelka ne uporablajte.
• Izdelka ne uporabljajte,Če v primuru nesreće ne morete pravočasno prejeti pomoči. Pred uporabo izdelka druge osebe vedno obvestite, da izdelek nameravate uporabljati.
• Preden izdelek vklopite, se prepričajte, da so druge osebe aliživali ustrezno oddljene.
• Preden začnete uporabljati izdelek, iz delovnega obmocja odstranite vse odvečne predmete. Če veriga zadene v predmet, lahko to povzroči izmet predmeta in posledićno poskodbe ali materialno škodo. Odvecni predmeti se lahko navijejo okrog verige in povzroćijo poskodbe.
• Izdelka ne uporabljaje v slabih vremenskih razmerah, kot so megla,dez, mocan veter, nevarmost strele ipd. Slabo vreme lahko ustvari nevarne delovne pogoje, npr. spolzke povrsine.
  Zagotovite, da se lahko prosto premikate in delo opravljate v stabilnem položaju.
  Zagotovite, da pri uporabi izdelka ne morete pasti. Izdelka med uporabo ne nagibajte.
• Izdelek vedno držite z obema rokama. Z levo roko držite sprednji ročaj, z desno pa zadnji ročaj. Izdelek držite ob svojem desnem boku.
• Veriga se začne vrteti, Če je ročica Čoka v položaju za Čok ob zagonu motorja.
• Preden izdelek premikate, izklopite motor.
• Ko je motor vklopljen, izdelka ne odlagajte.
• Preden odstranite odvečni material z izdelka, izklopite motor. Pocakajte, da se veriga ustavi, preden vi ali oseba, ki vam pomaga, začneta odstranjevati razrezan material.
• Izdelka ne uporabljajte na drevesu. Pri upravljanju izdelka na drevesu lahko pride do telesnih poskodb.

(SI. 22)

• Ko izdelek zazenete, mora biti zavora verige vklopljena, s cimer zmanjsate nevarnost, da med zagonom pridete v stik z verigo.

(SI. 23)

• Izdelek lahko povzroci hude poskodbe ali smrt upravljavca ali drugih oseb. Za zmanjsanje tveganja morate vedeti, kaksni so vzroki za povratni udarec in kako jih lahko preprecite.
• Upostevajte vsa varnostna navodila za zmanjsanje nevarnosti povratnega udarca in drugih sil, ki lahko povzrocijo težke poškodbe ali smrt.
• Redno prilagajaje napetost verigeŽage in s tem zagotovite, da ni povešena. Povešena veriga lahko

zaradi podajania izskovi iz meca in povzroci hude poskodbe ali smrt.

• Drevesa vedno podirajte po pravilnem postopku. V nasprotnem primeru lahko poskodujete osebe, zadenete v napeljavo ali povzrocite materialno skodo.
• Upravljalec mora na pobocju stati visje od drevesa, saj se drevo po podrtju obicajno zakotali ali zdrsne po strmini navzdol.

(SI. 24)

• Pred rezanjem načrtujte in prijavite pot umika. Pot umika mora biti za priblžno 135 stopinj stran od smeri padanja.

• Nevarno obmoje

• Pot umika
• Smer padanja

(SI. 25)

Pred premikanjem izdelka izklopite motor.
- Prepricajte se, da trdno postavite noge na tla in enakomerno porazdelite tezo.

(SI. 26)
- Izdelek uporabljate samo,Če stojite na stabilni podlagi. Brez stabilne podlaga lahko pride do resne poskodbe oziroma smrt upravljavca ali drugih. Izdelka ne uporabljajte, kadar ste na lestvi ali drevesu.

(SI. 27)

Povratni sunki, drsenje, odbijanje in padec

Na varno upravljanje izdelka lahko vplivoj Razljense sile.

• Drsenje je hitro premikanje meça po povrsini lesa.
• Odbijanje je izmenično dviganje meča od lesa in dotikanje lesa.
• Padec je hiter spust izdelka po koncu reza. To lahko povzroci, da se vrteca veriga dotakne dela telesa ali drugih predmetov, pri cemer lahko pride do poskodbe ali materialne skode.

• Povratni sunek je nenaden premik meca nazaj, navzgor ali naprej, ko se konec meca dotakne predmeta. Do povratnega sunka pride tudi, ce les med zaganjem prisicipne verigo zage. Ce se izdelek dotakne predmeta v lesu, lahko pride do izgube nadzora nad izdelkom. (SI. 28)

• Do povratnega sunka zaradi vrtenja verige lahko pride, ko se vrteča se veriga dotakne predmeta z zgornjo stranjo meča. To lahko povzroci, da se veriga pogrezne v predmet in se nenadoma ustavi. Zaradi tega pride do zelo hitrega povratnega sunka meča, ki se premakné naviggor in nazaj v smeri proti uporabniku. (SI. 29)

• Do povratega sunka zaradi prisicipnjenja lahko pride, ko se veriga zage med rezanjem nenadoma ustavi. Zareza v lesu se zapre in prisicipne vrteco verigo na zgornji strani meca.

Nenadna ustavitev verige obrne silo premikanja verige in povzroci, da se izdelek premakne v nasprotni smeri vrtenja verige. Izdelek se premakne navzgor v smeri proti uporabniku. (SI. 30)

• Do povleka lahko pride, ko se veriga nenadoma ustavi, ko se vrteča veriga s spodnjo stranjo meča dotakne predmeta v lesu. Nenadna ustavitev povleče izdelek naprej in stran od upravljacva, zaradi Česar lahko upravljavec hitro izgubi nadzor nad izdelkom. (SI. 31)

Preden začnete upravljati izdelek, morate razumeti načine delovanja različnih sil in poznati ukrepe za preprečevanje teh. Glejte Ukrepi za preprečevanje povratnih sunkov, drsenja, odbijanja in padcev na strani 224.

Ukrepi za preprečevanje povratnih sunkov, drsenja, odbijanja in padcev

• Ko motor deluje, morate izdelek Čvrsto držati. Z desno roko držite zadnji ročaj, z levo pa sprednjega. Rocaja Čvrsto držite z vsemi prsti in palcema. Ne izpustite.
• Ohranjajte nadzor nad izdelkom med zaganjem in tudi potem, ko les ze pade na tla. Ne dovolite, da bi se po opravljenem rezu izdelek zaradi sile lastne teze spustil proti tlom.
• Prepričajte se, da je območje, v kateremŽagate, brez ovir. Ne dovolite, da bi se konica meça pri upravljanju izdelka dotaknila hloda, veje ali drugih ovir. (Sl. 32)
• Zagajte pri visokem stevilu vrtljajev motorja.
• Z izdelkom ne segajte predalec in ne zagajte nad visino ramen. (Sl. 33)
• Upostevajte navodila za brusenje in vzdhrzevanje verige proizvajalca verige.
• Uporabljajte samo nadomestne mece in verige, ki jih določa proizvajalec.
• Nevarnost povratnega sunka se poveča, če je nastavljena prevelika globina.

Osebna zašcitna oprema

Pri uporabi izdelka vedno uporabljaje ustrezno osebno zašcitno opremo. Osebna zašcitna oprema zmanjsa stopnjo resnosti poškodb v primuru nesreče, vendar jih ne izključuje.
- Ne uporabljaje ohlapnih oblačil, ki se lahko ujamejo v verigo.
- Uporabljaje odobreno zašcitno Čelado.
- Pri uporabi izdelka vedno uporablajte odobreno zašcito za sluh. Dolgotrajen hrup lahko povzroci izgubo sluha.
- Uporabljaje zašcitna očala ali vizir za obraz, da zmanjsate tveganje za poskodbe zaradi letecih predmetov. Izdelek lahko predmete, kot so odrezki lesa ali manjsi leseni delci, premakne z zelo močno

silo. Zaradi tega lahko pride do Hudih poskodb, tudi poskodb oci.

• Uporabljaje rokavice z zašcito za motorne Žage.
• Uporabljajte hlac z zašcito za motorneŽage.
• Uporabljajte skornje za scheckito za motorne zage, ojačano konico in nedrsečim podplatom.
  Zagotovite, da je v blizini komplet prve pomovi.
• Na dusilniku, mecu in verigi ali drugih virih lahko nastajajo iskre. Vedno imeje v blizini opremo za gašenje požara in lopato, da lahko preprečite gozdni požar.

Varnostne naprave na izdelku

• Izdelka ne uporablajte s poskodovano zašcitno opremo. Če je izdelek poskodovan, se obrnite na pooblasčen servisni center.

Preverjanje delovanja izklopnega stikala

1. Zazenite motor. Gleje Pred zagonom motorja na strani 227.
2. Motor se mora izklopiti, ko izklopno stikalo premaknete v položaj za izklop.

Preverjanje delovanja zaklepa za rocico plina

1. Ko sprostite zaklep ročice plina (A), mora biti ročica plina (B) zaklenjena v položaj hitrosti prostega teka (SI. 34).
2. Pritisnite zaklep ročice plina (A) in se preprčajte, da se vrné v začetni položaj, ko ga sprostite.
3. Pritisnite rocico plina (B) in se prepričajte, da se vrne v začetni položaj, ko jo sprostite.
4. Zazenite motor in uporabite polni plin.
5. Sprostite ročico za plin in preverite, ali se veriga ustavi.
6. Če se veriga vrti v prostem teku, obračajte vijak za nastavitev števila vrtljajev v prostem teku v nasprotni smeri urinega kazalca, dokler se veriga ne ustavi.

Šcitnik

Šcitnik preprečuje izmet predmetov v smeri upravljavca.
Šcitnik pa preprečuje tudi nenameren stik upravljavca z verigo.

• Prepričajte se, da je šcitnik dovoljeno uporabljati skupaj z izdelkom.
• Izdelka ne uporabljaje brez šcitnika.
• Prepričajte se, da šcitnik ni poskodovan. Če je šcitnik obrabljen ali razpokan, ga zamenjaje.

Varnost pri delu z gorivom

• Ce so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši. Očistite ostanke goriva z izdelka.

• Ce se z gorivom polijete po obleki, se nemudoma preoblecite.

• Pazite, da goriva ne polijete po telesu, saj lahko pride do poskodb. Ce gorivo polijete po telesu, se očistite z milom in vodo.

• Ce se je olje ali gorivo polilo po izdelku ali po vašem telesu, ne zaganajte motorja.
• Ce motor pušča, izdelka ne zaganjaje. Redno preverjajte, ali motor pušča.
  Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poskodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poskodb. Zagotovite zadosten pretok zraka.
  V blizini goriva ali motorja ne kadite.
  Vrochim predmetov ne postavlajte v blizino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
  Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
  Pred dolivanjem pochasi odpritPokrovcek posode za gorivo in previdno sprostite pritisk.
  Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroci poskodbe ali smrt zaradi zadusitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijtePokrovcek posode za gorivo, da ne pride do požara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 Čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
• V posodo za gorivo ne nalijte prevec goriva.
• Prepricajte se, da med premikanjem izdelka ali posode za gorivo ne more priti do iztekanja.
• Izdelka ali posode za gorivo ne postavlajte v blizino odprtega ognja, isker ali indicatorskih luck. Prepričajte se, da izdelek med skladisčenjem ni izpostavljen odprtemu ognju.
• Pri premikanju ali skladiščenju goriva uporabljajte samo odobrene posode.
  Pred dolgotrajnim skladišenjem izpraznite posodo za gorivo. Pri odlaganjgu goriva ravnajte v skladu z lokalno zakonodajo.
  Pred dolgotrajnim skladišenjem izdelek očistite.
  Pred skladischenjem odstranite kabel vzigalne svecke, da preprecite nenameren zagon motorja.

Varnostna navodila za vzdhrževanje

• Odklopite svečko, preden začnete izvajati vzdřevanje izdelka, razen Če gre za nastavljanje uplinjáča.
  Vse servisna opravila naj izvede odobren trgovec, razen ce gre za opravila v Vzdrrzevanje na strani 229.
• Prepricajte se, da se veriga ustavi, ko sprostite rocico plina.
• Ročaji naj bodo suhi in Čisti, ne umazani od olja ali mešanice goriva.
• Pokrovski in pritrditveni elementi naj bodo pravlno zatisnjeni.

Nadomestni deli, ki niso odobreni, ali odstranitev varoval lahko povzrocijo skodo na izdelku. Poleg tega se upravljalec ali druge navzoce osebe poskodujejo. Uporablajte samo priporocene dodatke in nadomestne dele. Ne spreminjaje svojega izdelka.
- Zaga nj bo vedno dobro nabrušena in Čiesta, da bo upravljanje z njo varno in učinkovito.
- Upostevajte navodila za mazanje in zamenjavododatkov.
- Pregleje izdelek in njegov dele, ali so morda poskodovani. Pred nadaljnjo uporabo izdelka se prepricajte, da poskodovani šcitnik ali del pravilno deluje. Pregleje izdelek, da ugotovite, ali so njegov deli mordaPokvarjeni ali nepravlno poravnani in

ali se gibljivi deli gladko gabajo. Preverite še druge pogoje, ki lahko vplivajo na delovanje izdelka. Prepričajte se, da je izdelek pravilno namešen. Šcitnik ali drug poskodovan del mora popraviti ali zamenjati odobren trgovec, razen Če je v navodilih za uporabo navedeno drugace.

• Ko izdelka ne uporabljate, ga hranite na suhem, visokem ali zaklenjenem mestu zunaj dosega otrok.
• Za premikanje izdelka med prevozom ali skladisčenjem uporabite transportno zašcit o Ali kovček.
• Ne uporabljaje odpadnega olja. Odpadno olje je lahko nevarno za uporabnika in lahko povzroci skodo na izdelku in v okolju.

Montaža

OPOZORILO: Preden začnete sestavlji at izdelek, morate prebrati in razumeti poglavje o varnosti.

Sestavljanje meča in verige

1. Odstranite matice meca inPokrov sklope. Odstranite sicutnik za prevoz (A). (SI. 35)
2. Postavite mec nad vijake meca. Pomaknite mec v skrajno zadnji položaj.
3. Nadenite si zašcitne rokavice.
4. Dvignite verigo nad pogonski zobnik in jo vpnite v utor meca. Začnite na zgornji strani meça. (Sl. 36)
5. Prepričajte se, da so robovi rezil na zgornji strani meča obrjeni naprej.

6. SestavitePokrov sklopke in pomaknite nastavitveni vjak verige na luknjov mecu.

7. Prepričajte se, da se gonilni Členi verige pravilno privilegajo pogonskemu zobniku. Poleg tega se prepričajte še, da je veriga pravilno vpeta v utor meça.

8. S prsti privijte matice meça.
9. Privijte verigo takto, da vijak za napenjanje verige obrnete v smeri urinega kazalca. Napnite verigo, da ne visi vec pod mecem, a jo lahko z roko še vedno z lahkoto vtite. (Sl. 37) (Sl. 38)

10. Pridržite konico meča navzgor in s kombiniranim ključem privijte vijake meča. (Sl. 39)

11. Potem ko sestavite novo verigo in dokler se ta ne uteče, pogosto preverjajte napetost verige.

12. Redno preverjaje napetost verige. Pravilna napetost verige zagotavlja dobro učinkovitost in dolgo Življenjsko dobo.

Delovanje

OPOZORILO: Pred uporabo izdelkamorate prebrati in razumeti poglavje ovarosti.

Uporaba goriva

POZOR: Ta izdelek ima dvotaktni motor. Uporabite mešanico bencina in motornega olja za dvotaktne motorje. Mešanica mora vsebovati ustrezno kolićino olja. Če je razmerje med bencinom in oljem neustrezno, lahko pride do poskodb motorja.

Razmerje mešanice goriva

Razmerje mešanice goriva za bencin in olja za dvotaktni motor je 50:1 (2%).

Bencin	Motorno olje za dvotaktne motorje
1 galona 77 ml (2,6 unče)
1 britanska galona 95 ml (3,2 unče)
5 l 100 ml (3,4 unče)

Ustvarjanje mešanice goriva

1. Dolocite pravilno količino bencina in motornega olja (razmerje mešanice je 50:1). Zagotovite, da je mogоće količino mešanice goriva, ki jo ustvarite, porabiti v 30 dneh. Glejte Razmerje mešanice goriva na strani 226.
2. Dodajte polovično količino bencina v Čistо posodo za gorivo z ventilom proti prelitju.

POZOR: Ne uporabljajte bencina, ki ima koncentracimiento etanola (E10) visjo od 10% . Izdelek se lahko takto poskoduje.

POZOR: Ne uporabljaje bencina, ki ima oktansko stevilo nizje od 90 RON (87 AKI). Izdelek se lahko takoposkoduje.

Opomba: Če izdelek pogosto uporabljate pri visokem številu vrtljajev motorja, uporabljajte bencin z višjin oktanskim številom.

1. Dodajte celotno količino olja za dvotaktne motorje v posodo za gorivo.

POZOR: Vedno uporabite visokokakovostno olje za zračno hlajene dvotaktne motorje. Druga olja lahko poskodujejo izdelek.

1. Posodo z meşanico goriva pretresite, da se vsebina zmeša.
2. Dodajte preostalo kolićino bencina v posodo za gorivo.
3. Posodo z meşanico goriva pretresite, da se vsebina zmeša.
4. Napolinite posodo za gorivo izdelka z meşanico goriva. Glejte Razmerje meşanice goriva na strani 226

Polnjenje posode za gorivo

1. Prepričajte se, da je mešanica goriva pravilna in da je v posodi za gorivo z ventilom proti prelitju.
2. Ce so na posodi za gorivo ostanki goriva, posodo ochistite in počakajte, da se posusi.
3. Zagotovite, da je območje okrogPokrovčka posode zagorivo cisto.
4. OdstranitePokrovcekposodezagorivo.(Sl.40)
5. Preden meşanico goriva nalijete v posodo za gorivo, posodo za gorivo pretresite.
6. Znova namestitePokrovcek posode za gorivo.

Mazanje verige

Izdelek ima samodejen system za mazanje. Poskrbite, da uporabljateismo pravilno olje za verigo in upostevecat navodila.

1. Uporabite olje za verige, ki se pridobiva iz rastlin, ali standardno olje za verige.
2. Poskrbite, da je območje okrogPokrovčka posode za olje za verigo Čisto.
3. OdstranitePokrovcekposodeza olje za verigo.

4. Napolnite posodo za olje za verigo s priporočenim oljem za verigo.

5. Znova namestitePokrovcek posode za olje za verigo.

Pred zagonom motorja

• Izdelek preglejte in zagotovite, da na njem ni manjkajocih, poskodovanih ali odvitih delov.
• Preglejte matice in vijake.
• Preglejte zračni filter.
• Preglejte zaklep ročice plina in ročico plina ter zagotovite, da pravilno delujeta.
• Preverite, ali izklopno stikalo pravilno deluje.
• Preglejt, ali iz izdelka izteka gorivo.
• Preglejte ostrino in napetost verige.

Zagon hladnegamotorja

1. Premaknite sprednji šcitnik za roko naprej, da aktivirate zavoro verige. (Sl. 41)
2. Povlecite rocico coka navzven in navzgor.
3. 6-krat pritisnite membrano crpalke za gorivo. (Sl. 42)
4. Z levo roko pritisnite ohišje izdelka ob tla.
5. Z desno nogo stopite skozi zadnji ročaj.
6. Z desno roko počasi povlecite ročico zaganjalne vrvice, dokler ne začutite nekaj upora.
7. Rocico zaganjalne vrvice močno povlecite. (Sl. 43)

POZOR: Zaganjalne vrvice ne volecite, dokler se ne ustavi. Ko je zaganjalna vrvica popolnama iztegnjena, je ne izpustite. Zaganjalno vrvico pocasi spustite. Ce teh navodil ne upostevate, se lahko motor poskoduje.

Opomba: Med zaganjanem motorja ne pritiskajte roice plina.

1. Vlecite rocico zaganjalne vrvice, dokler se motor ne zažene oziroma skoraj zažene (največ trije potegi).
2. Ko motor zaženate ali se ta skoraj zažene, ročico coka potisnite navzdol. (Sl. 44)
3. Vlecite, dokler se motor ne zažene.

Opomba: Izdelka nikoli ne pustite delovati. Takoj izvedite naslednja dva koraka.

1. Z desno roko držite zadnji ročaj, z levo pa sprednji ročaj.
2. Takoj povlecite šcitnik za sprednjo roko nazaj v smeri proti sprednjemu ročaju, da sprostite zavoro verige. (SI. 23)

Opomba: Veriga se premakne.

1. 20-30 sekund raj deluje pri povečani hitrosti prostega teka.

2. Rocico plina rahlo povlecite, da nastavite normalen prosti tek.

3. 20-30 sekund naj deluje pri normalem prostem teku.
4. Uporabite izdelek.

Zagon toplega motorja

1. Premaknite sprednji šcitnik za roko naprej, da aktivirate zavoro verige. (Sl. 41)
2. Povlecite rocico coka navzven in navzgor.
3. 6-krat pritisnite membrano crpalke za gorivo. (Sl. 42)
4. Potisnite rocico duilnegae ventila navzdol. (Sl. 44)
5. Z levo roko pritisnite ohisje izdelka ob tla.
6. Z desno nogo stopite skozi zadnji rocaj.
7. Z desno roko počasi povlecite ročico zaganjalne vrvice, dokler ne začutite nekaj upora.
8. Ročico zaganjalne vrvice močno povlecite. (Sl. 43)

POZOR: Zaganjalne vrvice ne vlecite, dokler se ne ustavi. Ko je zaganjalna vrvica popolnama iztegnjena, je ne izpustite. Zaganjalno vrvico pocasi spustite. Ce teh navodil ne upostevate, se lahko motor poskoduje.

Opomba: Med zaganjanjemotorjne pritiskajte roiceplina.

1. Povlecite zaganjalno vrvico, dokler ne zazenete motorja.

Opomba: Izdelka nikoli ne pustite delovati. Takoj izvedite naslednja dva koraka.

1. Z desno roko držite zadnji ročaj, z levo pa sprednji ročaj.
2. Takoj povlecite šcitnik za sprednjo roko nazaj v smeri proti sprednjemu ročaju, da sprostite zavoro verige. (Sl. 23)

Opomba: Veriga se premakne.

1. Pocakajte 10-15 sekund.
2. Rocico plina rahlo povlecite, da nastavite normalen prosti tek.
3. Uporabite izdelek.

Zagon izdelka, ko je gorivo prevroce

Ce se izdelek ne zažene, je lahko za to krivo prevroce gorivo.

Opomba: Vedno uporabite novo gorivo in v toplem
vremenu skrajsjte cas delovanja.

1. Postavite izdelek na hladno in v senco.

2. Pocakajte vsaj 20 minut, da se izdelek ohladi.

3. V obdobju 10-15 sekund večkrat pritisnite membrano Čpalke za gorivo.
4. Upostevajte postopek za zagon hladnega motorja. Glejte Zagon hladnega motorja na strani 227.

Zaustavitev

• Za zaustavitev motorja pritisnite izklopno stikalo.

Opomba: Izklopno stikalo se samodejno vrne v začetni položaj.

Uporaba zobate opore

Zobata opora drzi les, ko ga zagate. Zobata opora je zglob med ohisjem motorja in mecem.

1. Postavite spodnji konec zobate opore na pravlno sirino šcetine.
2. Z levo roko potisnite sprendji ročaj, z desno pa dvignite zadnjri ročaj.
3. Žagajte do pravilne širine šćetine.

Opomba: Šćetina mora biti povsod enako debela.

1. Zažagajte vec kot polovico premera in nato v nestalo zarezo vstavite zagozdo za podiranje.

Podiranje drevesa

1. Z debla drevesa odstranite zempljo, kamne, odstopajoce lubje, zeblje, sponke in ziico.
2. Naredite zasek do globine 1/3 premera debla pravokotno na smer padanja. (Sl. 45)
3. Naredite spodnji vodoravni rez. To pomaga prepreci tiri prisicipnjenje verige ali meca, ko delate drugi rez.
4. Naredite rez za podžagovanje (X) majmanj 50 mm (2 palca) visje od vodoravnega reza zaseka. Rez za podžagovanje naj bo vzporeden z vodoravnim rezom zaseka, da ostane dovolj lesa za šcetino. Ne prežagajte debla vse do vrha zaseka. Les šcetine preprečuje, da bi se drevo zavrtelo in padalo v nepravilni smeri. (Sl. 46) in (Sl. 47)
5. Ko se zareza podžagovanja bliža šcetini, drevo začne padati. Zagotovite, da lahko drevo pade v pravilno smer ter da se ne more zazibati nazaj in prisćipniti verige. Da to preprećite, ustavite rezanje zareze podžagovanja. Z bloki iz lesa ali plastike odprite zarezo in pustite, da drevo pade po ustrezni liniji padca. (Sl. 48)
6. Ko drevo začne padati, izdelek odstranite iz zareze. Izklopite motor, odložite izdelek in sledite načrtovani poti umika. Bodite pozorni na padajoće veje in pazite, kam stopate. (Sl. 49)

Kleščenje drevesa

1. Deblo s pomočjo vecjih vej dvignite od tal.
2. Manjše veje odžagajte z eno potezo. (Sl. 50)
3. Napete veje zagajte od spodaj navzgor, da preprecite prisicipnjenje verige ali meca.

Prežagovanje debla

POZOR: Veriga se ne sme dotakniti tal.

• Ce je deblo podprto po celotni dolžini, začnite Žagati na zgornji strani debla (žaganje od zgoraj navzdol). (Sl. 51)

• Če je deblo podprto na enam koncu, ga prežagajte do globine 1/3 premera s spodnje strani (žaganje od spodaj navzgor).

• Če je deblo podprto na obeh koncih, ga prežagajte do globine 1/3 premera z zgornje strani. Rez dokončajte takto, da prežagate 2/3 premera s spodnje strani, dokler ne dosežete prvega reza. (Sl. 52)
• Ce deblo zagate na pobocju, morate vedno stati visje od debla. Prezagaje deblo in pri tem ohranjaje popoln nadzor nad izdelkom. Nato proti koncu reza sprostite pritisk in trdno drzite zadnji in sprednji rocaj zagace. (Sl. 53)

Vzdrževanje

OPOZORILO: Pred ciscenjem in izvajanjem popravil ali vzdhrzevalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Urnik vzdřevanja

Dosledno sledite urniku vzdhrževanja. Izračunani intervali veljajo za vsakodnevno uporabo izdelka. Če izdelka ne uporabljate vsak dan, veljajo drugačni intervali. Izvajte samo postopke vzdhrževanja, ki jih vsebuje ta priročnik. Glede drugih postopkov vzdhrževanja, ki jih ta priročnik ne vsebuje, se obrnite na pooblasčen servisni center.

Dnevno vzdruževanje

Ocistite zunanje povrsine.
- Zagotovite, da gumb za zaklepanje ročice plina in ročica plina pravilno delujeta.
- Očistite zavoro verige in zagotovite, da deluje pravilno.
- Preverite, ali je lovilnik verige poškodovan. Če je lovilnik verige poškodovan, ga zamenjaje.
- Mec dnevno obračajte in tako zagotovite, da se enakomernoOCRblja.
Zagotovite, da mazalna odprtina v mecu ni zamašena.
- IzpodPokrova sklopke odstranite prah zaganja in drug nezeleni material.
Ocistite utor meca. (Sl. 54)
- Zagotovite, da je mazanje meča in verige z oljem zadostno.
- Preglejte, ali so na verigi razpoke ter nepravalno obrabljene kovice in chlenki. Verigo po potrebi zamenjaje.
- Preverite, ali je veriga pravilno napeta in na gonilnih Členih verige ni grobih ostankov. Verigo po potrebi zamenjaje.

• Verigo nabusite. Gleje razdelek Brusenje verige na strani 230.
  Preverite, ali je pogonski zobnik preveč obrabljen, in ga po potrebi zamenjajte. (Sl. 55)
  Ocistite dovod zraka ohijsa zaganjaça.
• Prepricajte se, da so matice in vijaki dobro priviti.
• Poskrbite, da krmilniki pravilno delujejo.

Tedenska vzdruzevalna opravila

Zagotovite, da hladilni systemd deluje pravilno.
- Zagotovite, da zaganjalnik, zaganjalna vrvica in povratna vzmet delujejo pravilno.
- Prepričajte se, da protivibracijski elementi niso poskodovani.

(SI. 56)

• Z robov meča opilite vse grobe ostanke.
• Očistite ali zamenjaje lovilnik isker na dušilcu.

(SI. 57)

• Očistite zunanje povrsine uplinjača in bliznjih območij.
• Očistite zracni filter. Če je zracni filter poskodovan ali prevec umazan, da bi ga lahko temeljito očistili, namestite novega. Za dodatne informacije glejte Čišcenje zracnegafiltra na strani 230.

• Preverite, ali je zavorni trak na zavori verige obrabljen. Trak zamenjale, ko je debelina zavornega traku na najbolj obrabljem delu manjsa od 0,6 mm (0,024 palca).
  (SI. 58)
• Preverite, ali so središčni del, boben in vzmet sklopke obrabljeni.

Zamenjalte vzigalno svecko. Prepričajte se, da je razmak pri elektrodi pravilen.
(SI. 59)
- Očistite zunanje povrsine uplinjača in bliznjih območij.
- Preglejte filter za gorivo in cev za gorivo. Po potrebjih zamenjaje.
- Izpraznite posodo za gorivo.
- Izpraznite posodo za olje.
- Preverite vse kable in povezave.

Letno vzdrujevanje

• Preglejte svečko.
• Očistite zunanje povrsine uplinjáča in bliznjih območij.
  Ocistite hladilni system.
  Preglejte lovilnik isker.
• Preglejte filter goriva.
• Preverite, ali je cev goriva poškodovana.
• Preverite vse kable in povezave.

Redno vzdhrževanje

V pooblascenem servisem centru naj izvedejo popravilo ali zamenjavo dušilnika po 50 urah delovanja.
- Izvedite vzdrževalna dela na vžigalni svečki:

• ce je moč motorja nizka,
• ce se motor s težavo zažene,

• ce motor pri hitrosti prostega teka ne deluje pravilno.

• Ob vsakem dolivanju goriva preverite, ali je veriga dovolj namazana. Glejte Preverjanje mazanja verige na strani 231.

Prilagajanje hitrosti prostega teka

Pred preragajanem hitrosti prostega teka zagotovite, da je zračni filter Čist in da je namešćenPokrov zračnega filtra.

1. Vijak za prerlagoditev prostega teka z oznako "T" obrnite v smeri vrtenja urinih kazalcev, dokler se veriga ne začne vrteti.
2. Vijak za prilagoditev prostega teka z oznako "T" obrnite v nasprotni smeri vrtenja urinih kazalcev, dokler se veriga ne ustavi.
3. Hitrost prostega teka mora biti nizja od hitrosti, pri kateri se veriga začne vrteti. Hitrost prostega teka je nastavljena pravilno, ko motor deluje enakomerno v vsakem položaju.

Vzdrževalna dela na lovilniku isker

• Lovilnik isker očistite zžično krtaco. (Sl. 57)

Vzdrževalna dela na vžigalni svečki

POZOR: Uporabite priporoceno svecko. Nadomestna svecka naj boiste vrste kot prilozena svecka proizvajalca. Ce uporabite neustrezno svecko, se lahko izdelek poškoduje.

1. Ce se pojavijo težave pri zagonu ali delovanju izdelka, preverite, ali so se na svečki nabrale obloge. Tveganje za pojav oblog na elektrodah svečke lahko zmanjsate na naslednje načine:

a) preverite, ali je hitrost prostega teka pravilno nastavljena,
b) zagotovite, da je mešanica goriva ustrezna,
c) zagotovite, da je zračni filter Čist.

1. Če je svečka umazana, jo očistite. Prepričajte se, da je razmak pri elektrodi pravilen. (Sl. 59)
2. Svečko po potrebi zamenjajte.

Cischenje zračnegafiltra

1. OdstranitePokrov zracnega filtra in zracni filter.(Sl. 60)
2. Zračni filter očistite s toplo milnico. Pocakajte, da se zračni filter posusi, preden ga znova namestite.
3. Ce je zračni filter prevec umazan, da bi ga lahko temeljito očistili, ga zamenjajte. Če je zračni filter poskodovan, ga zamenjajte.

Brusenje verige

Nož

Rezalni del verige se imenuje rezilo, ki ga sestavlja rezalni zob (A) in mera globine (B). Globino reza noza doloça razlka v višini med rezalmim zobom in mero globine reza, ki se imenuje nastavitev globine reza (C). (SI. 61)

Pri bruşenju rezalnih rob si zapomnite štiri pomembne dejavnike:

Kot piljenja.
(SI. 62)
Kotrezanja.
(SI. 63)
- Položaj pile.
(SI. 64)
- Premer okrogle pile.
(SI. 65)

Bruşenje rezalnih zob

Rezalne zobe nabruse z okroglo pilo in sablono. Za vec informacij o priporocenih merah pile in sablone za verigo, namesceno na vasem izdelku, gleje Piljenje verige in kombinacije verig na strani 233.

(SI. 66)

1. Zagotovite, da je veriga ustrezno napeta. Če veriga ni ustrezno napeta, se premika, zato je ni mogoce pravilno nabrusiti.
2. S pilo nabrusite vse zobe na eni strani. Nato s pilo nabrusite rezalne zobe od znotraj in zmanjsajte pritisk v povratni smeri.
3. Izdelek obrnite na drugo stran in s pilo nabrusite zobe.
4. Vse zobe zbrusite na enako visino. Ko je visina rezalnih zoB 4 mm (5/32 palca), zamenjajeOCRbljeno verigo.

Prilagoditev nastavitve globine reza

Preden dolocite nastavitev globine reza, nabrusite rezalne zobe. Glejte Bruşenje rezalnih zob na strani 230. Ko brusite rezalni zob (A), se nastavitev mere globine reza (C) zmanjša. Čeželite ohraniti optimalno učinkovitost rezanja, je treba spiliti mero globine reza (B), da se doseže priporočena nastavitev mere globine reza. Za ustrezno nastavitev mere globine reza za dano verigo glejte Piljenje verige in kombinacje verig na strani 233.

(SI. 67)

(SI. 68)

Opomba: To pri porocilo velja le, ce rezalni zobjene niso biti prekratki.

Mero globine reza prilagodite s plošćato pilo in šablono za bruşenje globinski zob.

1. Šablono za bruşenje globinskih zob postavite nad verigo. Podrobne informacije o uporabi šablone za bruşenje globinskih zob najdete na embalaži šablone za bruşenje globinskih zob.
2. S plošćato pilo spilite konico globine reza, ki se razteza skozi šablono za brušenje globinskih zob. Nastavitev globine reza je pravilna, ko pri brušenju s pilo po šabloni za brušenje globinskih zob ne šutite vec upora.

Nastavitev napetosti verige

Opomba: Med obdobjem utekanja nove verige pogosto preverjaje njeno napetost.

1. Sprostite matice meča, s katerimi je pritrjenPokrovsklopke. Uporabite kombiniran ključ. (Sl. 69)
2. Nato z rokami cim moceije zategnite matice meca.
3. Dvignite zgornjo stran meča in iztegnite verigo takó, da zategnete vijak za napenjanje verige. Uporabite kombiniran ključ. Napenjaje verigo, dokler na spodnji strani meča ni vec povešena. (Sl. 70)
4. S kombiniranim ključem zategnite matice meça in hkrati dvignite konico meça. (Sl. 71)
5. Prepričajte se, da lahko verigo nemoteno obrácate z rokami in da ni povešena. (Sl. 72)

Mazanje rezalne opreme

Preverjanje mazanja verige

Ob vsakem dolivanju goriva preverite, ali je veriga dovolj namazana.

1. Zazenite izdelek in pustite, da tece pri 3/4 hitrosti. Konico meca usmerite proti svetli podlagi. Od podlage naj bo oddaljena priblizno 20 cm (8 palcev).
2. Po 1 minuti delovanja je na svetli podlagi vidna crta olja.
3. Če se Ğrta olja po 1 minuti ne prikaže, očistite oljni kanal v meču. Očistite utor na robu meča. Zagotovite, da se zobnik konice meča nemoteno vrti in da mazalna odprtina ni zamašena. Očistite in namazite zobnik konice meča.
4. Zazenite izdelek in pustite, da tece pri 3/4 hitrosti. Konico meca usmerite proti svetli podlagi. Od podlage naj bo oddaljena približno 20 cm (8 palcev).
5. Po 1 minuti delovanja je na svetli podlagi vidna crta olja.
6. Če se Črta olja po 1 minuti ne prikaže, se obrnite na pooblašćenega prodajalca.

Prevoz

• Med prevozom namestite transportno zašito na rezalni priključek, da preprećte poskodbe.

Zagotovite, da je izdelek med prevažanjem dobro pritrjen.

Shranjevanje

• Ko izdelka ne uporabljate, ga varno pospravite. Hlapi in tekocine, ki iztekajo iz izdelka, lahko pridejo v stik z iskrami ali negosrednimi plamen iz elektricne opreme, elektrichnih kosilnic, relejev/stikal, grelnikov vode itd.
  Gorivo vedno shranjujte v odobreni posodi.

Pri daljsem skladischenju izdelka izpraznite rezervoar za gorivo in posodo za verizno olje. Tekočine pravilno zavrzite.
- Med skladiščenjem nameite transportno zašćito na rezalni prikljucek, da preprećite poskodbe.
Pred skladišenjem odstranitePokrovček svečke in aktivirajte zavoro verige.

Tehnični podatki

	enota 130	(H13038HV) 135 Mark II	(H13038HV)
Specifikacije motorja
Gibna prostornina valja cm	3	38 38
Svečka — NGK BPMR 7A, BRISK		HQT-1R	NGK BPMR 7A, BRISK HQT-1R
Razmak med elektrodama mm (palci) 0,5 (0,02) 0,5 (0,02)
Prostornina posode za gorivo cm	3	350 350
Vrtljaji prostega teka min	-1	2800–3200 2800–3200
Izhodna moč pri 9000 min-1	kW 1,5	,6
Čas trajanja emisij h 125 125
Podatki o hrupu in vibracijah
Ekvivalentna raven vibracij (ahv, eq) za levi ročaj71	m/s2	3,72	3,72
Ekvivalentna raven vibracij (ahv, eq) za desni ročaj72	m/s2	5,5 5,5
Zagotovljena raven hrupa (LWA)73	dB (A)	116 116
Izmerjena raven hrupa74	dB (A)	114 114
Raven zvočnega tlaka pri upravljavčevem uše-su75	dB (A)	102 102
Mere izdelka
Teža (brez rezalne opreme)	kg 4,68	(10,3) 4,68	(10,3)
Prostornina posode za olje	cm3	260 260
Sistem za gorivo in mazanje
Zmogljivost oljne Črpalke pri 9000 min-1	ml/min	9	9
Vrsta oljne Črpalke	— Samodejna	Samodejna
Veriga in meč
Standardna dolžina meča	cm (palci)	35–40 (14–16)	35–40 (14–16)
Priporočena dolžina meça cm (palci) 35–40 (14–16)	35–40 (14–16)
Uporabna dolžina reza cm (palci) 33–38 (13–15)	33–38 (13–15)
Najvišja hitrost verige m/s 22,3 22,3
Korak verige mm (palci) 9,52 (3/8) 9,52 (3/8)
Debelina gonilnih Členov (mera) mm (palci) 1,3 (0,050)	1,3 (0,050)
Vrsta pogonskega zobnika — Verižnik	Verižnik
Število zob pogonskega zobnika — 6		6

Dodatna oprema

Vrsta verige	Velikost okrogle pile	Kot stranske plošće	Kot zgornje plošće	Kot vodila pile	Nastavitev globine reza	Št. dela za mero globi-ne reza	Št. dela za šablono za piljenje
H37, S93G	5/32 in 4,0 mm	80°	30°	0°	0,025/0,65	5056981-03	5052437-01 (H37) 5878090-01 (S93G)

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Bencinska motorna Žaga
Znamka Husqvarna
Platforma/vrsta/model Platforma H130	38HV, natančneje model 130
Identifikacja Serijske številke od letnika	2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o zunanjem hrupu"
2011/65/EU "o omejevanju uporabe nekaterihi nevarnih snovi"

Usklajeni standardi in/ali tehniche specifikacije v veljavi:

EN ISO 12100:2010, EN ISO 11681-1:2011, CISPR 12:2007, ISO 14982:2009, EN IEC 63000:2018

V skladu s Prilogo V so deklarirane ravni zvoka:

Izmerjena raven zvočne moči: 114 dB(A)

Zagotovljena raven zvočne moči: 116 dB(A)

TUV Rheinland LGA Products GmbH Notifi ed Body for Machinery (notifi ed under 0197) Tillystraße 2 - 90431 Nürnberg, Germany TUV Rheinland je oprvil tipski preizkus v skladu z direktivo ES o strojih (2006/42/EC); clen 12, tocka 3b. Stevilka certifikatov za tipski preizkus ES v skladu s prilogo IX: BM 50444521

Ta certifikat o opravljenem tipskem pregledu velja za vse proizvodne lokacije in države porekla, navedene na izdelku.

Dobavljena bencinska motornaŽaga je skladna z vzorcem, na katerem je bil opravljen tipski preizkus ES.

V imenu podjetja Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, 2022-05-13

Claes Losdal, Vodja oddelka za raziskave in razvoj, Husqvarna AB

Zodpovednost' za vyrobok

V sulade s pravnymi predpismi upravujucimi zodpovednost' za vyrobok nenesieme zodpovednost' za skody sposobene nasim vyrobkom v dosledku:

Udrzba sitka lapača iskier.

• Sitko lapača iskier vycistite pomocou drótenej kefy. (Obr. 57)

Udržba zapalovacej sviečky

Deklaracija o usaglasenosti. 413

Uvod

Korisničko uputstvo

Koristite zašitni šlem na lokacijama gde predmeti mogu pasti na vas. Koristite odobrenu zašitu za uši i oci.

Koristite odobrene zašitne rukavice

Lična zašitna oprema

Uvek koristite odgovarajuću ličnu zašitnu opremudok koristite proizvod. Lična zašitna oprema smanjupe nivo povrede ako dode do nezgode, ali ne sprečava povrede.
- Ne nosite labavu odecu, koja moze da se uhvati u lanac.
- Koristite odobenu zašitnu kacigu.
- Uvek koristite odobenu zašitu za uši tokom rada sa proizvodom. Dugotrajna buka može da ošeti sluh.
- Koristite zašitne naočari ili vizir za lice da biste smanjili opasnost od povrede letecim predmetima. Proizvod moze da izbacuje predmete poput opiljaka i malih komadaDRVeta velikom silom.To moze da izazove teske povrede, narocito očiju.
- Koristite rukavice sa zašitom od lanaca motornih testera.
- Koristite pantalone sa zašitom od lanaca motornih testera.
- Koristite obucu sa zašitom od lanaca motornih testera, Čelčnim štitnikom za prste i nekližucim donom.

Vodite računa da vam u blizini bude komplet za prvu pomoc.
- Iz prigušivača, mača i lanca, kao i iz drugih izvora, mogu da iskacu varnice. Uvek nosite protivpožarne uredaje i lopatu, da biste sprečili nastanak šumskih požara.

Zastitni ureddaji na proizvodu

Lična zašitna oprema

• Uvijek koristite pravilnu opremu za ličnu zašitu kada rukujete proizvodom. Oprema za ličnu zašitu smanjuje stepen povreda ako dode do nezgode, ali ih ne briše.
• Nemojte koristiti lepršavu odjeću koja može biti uhvacena u lanac pile.
• Koristite odobenu zašitnu kacigu.
• Uvijek koristite odobenu zašitu za uši dok rukujete proizvodom. Buka tokom dužeg perioda moze izazvati gubitak sluha.
• Koristite zašitne naočale ili vizir za cijelo lice kako biste smanjili opasnost od povrede od letecih predmeta. Proizvod moze pomjerati predmete pomocu Jake sile, poputDRVnih sječki i malih komada drveta. To moze dovesti do ozbiljne povrede, uključujuci i povredu očiju.
• Koristite rukavice sa zašitom za motornu pilu.

• Koristite hlace sa zašitom za motornu pilu.

• Koristite czime sa zašitom za motornu pilu, s Čeličnom oblogom na nožnim prstima i protukliznim donovima.

• Osiguraje da u blizini imate pribor prve pomoci.
• Varnice mogu doci iz prigušivača, vodilice i lanca ili iz drugih izvora. Uvjek imajte u blizini alate za gašenje požara i lopatu kako biste sprijecili šumski požar.

Zastitni uredaji na proizvodu

Koristenje šiljastog odbojnika

Siljasti odbojin drzi drvo prilikom rezanja. On predstavlja okretnu tacku izmedu tjela motora i vodilice.

1. Postavite donji kraj šiljastog odbojnika na ispravnu širinu poasa lomljenja.
2. Gurnite prednju ručicu lijevom rukom, a stržnju ručicu držite desnom rukom.
3. Režite dok ne postognete ispravnu širinu pojasa Iomljenja.

Da biste podmazali opremu za rezanje

Da biste provjerili podmazivanje lanca pile

Provjerite podmazivanje lanca pile svaki put kada punite gorivo.

Izjava o usklaedenosti za EU
