135 Mark II - Zāģis HUSQVARNA - Bezmaksas lietošanas instrukcija

Zīmols	Husqvarna
Modelis	135 Mark II
Produkta veids	Benzīna motorzāģis
Cilindra tilpums	38 cm³
Izejas jauda	1,6 kW pie 9000 min⁻¹
Svars (bez griešanas aprīkojuma)	4,68 kg
Degvielas tvertnes ietilpība	350 mL
Ķēdes eļļas tvertnes ietilpība	260 mL
Standarta vadotnes garums	35 līdz 40 cm (14-16 collas)
Ķēdes solis	3/8 colla (9,52 mm)
Ķēdes mērierīce (posmju biezums)	0,050 colla (1,3 mm)
Aizdedzes svece	NGK BPMR 7A / BRISK HQT-1R
Elektrodu atstarpe	0,5 mm
Tukšgaitas ātrums	2800 - 3200 min⁻¹
Ķēdes eļļošanas sistēma	Automātiska
Garantētais akustiskās jaudas līmenis	116 dB(A)
Drošības ierīces	Ķēdes bremze, pretatgājiena aizsardzība, sprūda bloķētājs, ķēdes tvērējs
Ieteicamā apkope	Ikdienas gaisa filtra tīrīšana, regulāra ķēdes asināšana, ķēdes bremzes pārbaude
Remontējamība	Husqvarna oriģinālās detaļas, apkope ieteicama pilnvarotā centrā

Bieži uzdotie jautājumi - 135 Mark II HUSQVARNA

Kādu degvielu izmantot Husqvarna 135 Mark II?

Izmantojiet bezsvina benzīna (oktānskaitlis vismaz 90 RON) un kvalitatīvas divtaktu motoreļļas maisījumu proporcijā 50:1 (2%). Neizmantojiet benzīnu ar vairāk nekā 10% etanola.

Kā iedarbināt aukstu motorzāģi?

1. Pievienojiet ķēdes bremzi. 2. Pavelciet aizdedzes slēdzi. 3. Nospiediet 6 reizes degvielas sūkņa pogu. 4. Turiet motorzāģi uz zemes, kāju uz aizmugurējā roktura. 5. Pavelciet startera virvi līdz pretestībai, tad spēcīgi. 6. Kad motors nošķaudās, nospiediet aizdedzes slēdzi un velciet atkārtoti līdz iedarbināšanai.

Kā noregulēt ķēdes spriegojumu?

Atskrūvējiet uzgriežņus uz bremzes pārsega, pagrieziet spriegojuma skrūvi pulksteņrādītāja virzienā, lai nospriegotu ķēdi, līdz tā vairs nekarājas zem vadotnes, tad pievelciet uzgriežņus, vienlaikus paceļot vadotnes galu. Pārliecinieties, ka ķēde brīvi griežas.

Kāda ir ķēdes eļļas tvertnes ietilpība?

Ķēdes eļļas tvertnes ietilpība ir 260 mL. Izmantojiet augu vai standarta motorzāģa ķēdes eļļu. Eļļošanas sistēma ir automātiska.

Kā asināt Husqvarna 135 Mark II ķēdi?

Izmantojiet apaļo vīli ar diametru 4,0 mm (5/32 colla) 30° leņķī pret vadotni. Asiniet katru zobu vienā pusē, tad apgrieziet motorzāģi un asiniet otru pusi. Ievērojiet dziļuma mērierīci (iestatījums 0,65 mm).

Kāds ir motorzāģa svars bez vadotnes un ķēdes?

Svars bez griešanas aprīkojuma ir 4,68 kg (aptuveni 10,3 mārciņas).

Kā pārbaudīt ķēdes bremzi?

Ķēdes bremze tiek ieslēgta, bīdot aizsargloku uz priekšu. Lai to atslēgtu, pavelciet to uz priekšējā roktura pusi. Iedarbinot, bremzei jābūt ieslēgtai. Regulāri pārbaudiet tās darbību un bremzes lentes nodilumu (<0,6 mm).

Kāds ir ieteicamais vadotnes garums?

Ieteicamas vadotnes no 35 līdz 40 cm (14 līdz 16 collas). Efektīvais griešanas garums ir no 33 līdz 38 cm.

Kā izvairīties no atsitieniem?

Vienmēr turiet motorzāģi ar abām rokām, negrieziet virs plecu līmeņa, izvairieties pieskarties šķēršļiem ar vadotnes galu un izmantojiet asinātu ķēdi. Ķēdes bremze un aizsargloks samazina riskus.

Kur atrast rezerves daļas 135 Mark II modelim?

Izmantojiet tikai Husqvarna oriģinālās detaļas. Sazinieties ar pilnvarotu izplatītāju vai servisa centru, lai iegūtu detaļas, piemēram, ķēdi, vadotni, aizdedzes sveci (NGK BPMR 7A) un gaisa filtru.

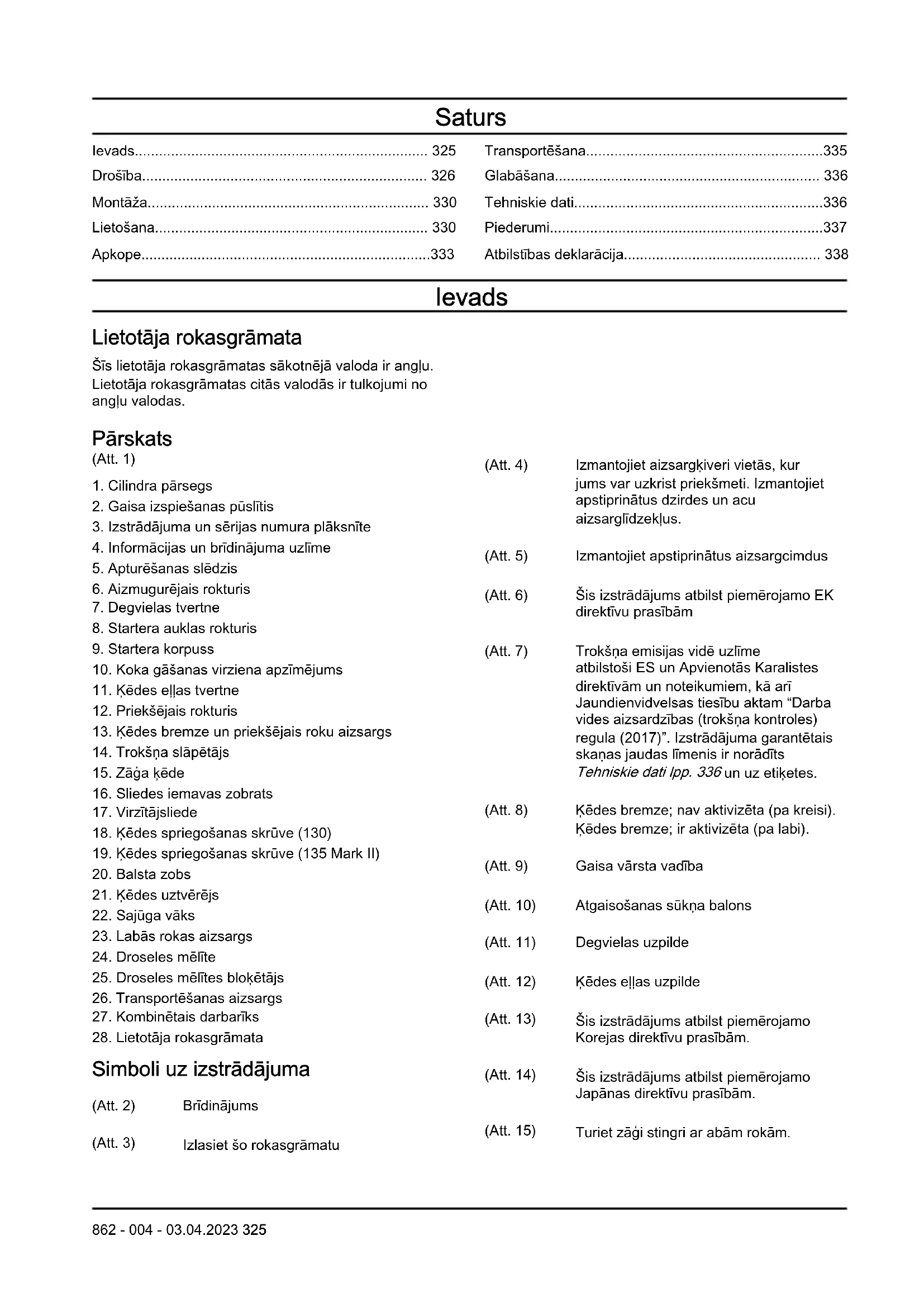

LIETOŠANAS INSTRUKCIJA 135 Mark II HUSQVARNA

Lietotāja rokasgrāmata

Sis lietotaja rokasgramatas sakotneja valoda ir anglu. Lietotaja rokasgramatas citas valodas ir tulkojumi no anglu valodas.

Parskats

(Att. 1)

1. Cilindra parsegs
2. Gaisa izspiesanas puslitis
3. Izstradajuma un serijas numura plaaksiite
4. Informacijas un bridinajuma uzlime
5. Apturešanas sleždzis
6. Aizmugurejais rokturis
7. Degvielas tvertne
8. Startera auklas rokturis
9. Startera korpuss
10. Koka gāšanas virziena apzimējums
11. Kedes ellas tvertne
12. Priekšējais rokturis
13. Kedes bremze un priekšejais roku aizsargs
14. Trokšna slapetājs
15. Zaga kēde
16. Sliedes iemvas zobrats
17. Virzitājsliede
18. Kedes spriegosanas skruve (130)
19. Kedes spriegosanas skruve (135 Mark II)
20. Balsta zobs
21. Kedes uztveeje's
22. Sajuga vaks
23. Labās rokas aizsargs
24. Droseles mélite
25. Droseles mélites blokētājs
26. Transportesanas aizsargs
27. Kombinëtais darbariks
28. Lietotaja rokasgramata

Simboli uz izstrādājuma

Att.2) Bridinajums

(Att. 3) Izlasiet so rokasgramatu

(Att. 4)

Izmantojiet aizsargkiveri vietas, kur jums var uzkrit prieksmeti. Izmantojiet apstiprinatus dzirdes un acu aizsarglfdzeklus.

(Att. 5)

Izmantojiet apstiprinatus aizsargcimdus

(Att. 6)

Sis izstradajums atbilst piemerojamo EK direktivu prasibam

(Att. 7)

Troksna emisijas vide uzlime
atbilstosi ES un Apvienotas Karalistes direktivam un noteikumiem, ka ari
Jaundienvidelsas tiesibu aktam "Darba vides aizsardzibas (troksna kontroles) regula (2017)". Izstradajuma garantēais skānas jaudas limenis ir norādīts Tehniskie dati lpp. 336 un uz etiketes.

(Att. 8)

Kedesbremze;navaktivizeta(pa kreisi). Kedesbremze;iraktivizeta(pa labi).

(Att. 9)

Gaisa värsta vadiba

(Att. 10)

Atgaisošanas sūkna balons

(Att. 11)

Degvielas uzpilde

Att. 12)

Kedes ellas uzpilde

Att. 13)

Sis izstradajums atbilst piemerojamo Korejas direktivu prasibam.

Att. 14)

Sis izstradajums atbilst piemerojamo
Japanas direktivu prasibam.

Att. 15)

Turiet zagi stingri ar abam rokam.

Att. 16) Nelietojiet zagi ar vienu roku

Att. 17) Nelaujiet virzitajsliedes galam pieskarties kadam prieksmetam.

Att.18) Sis izstradajums atbilst spek eosajiem AK regulam.

Piezime: Parejie uz izstradajuma noraditie symboli/uzlimes attecas uz citu tirdzniecibas nozarusertifikacijas prasibam.

California Proposition 65 (Kalifornijas priekslikums 65)

WARNING!

• ir veikts nepareizs izstrādājuma remonts;
• izstradajuma remonts ir veikts, izmantojot detalias, ko nav nodrošinajis vai apstiprinajis ražotajs;
• izstradajumam tiek pievienots piederums, ko nav nodrošinajis vai apstiprinajis ražotajs;
• izstradajuma remonts nav veikts pilvarotā remontdarbnica vai pie pilvarota SPECIALISTA.

Drošība

Drošības definicijas

Talak sniegtas definicijas norada katra signalvarda nozimiguma limeni.

BRIDINAJUMS: Traumas.

IEVEROJIET: Izstradajuma bojajumi.

Piezime: Šī informácija atvieglo izstradājuma lietosanu.

Vispārīgi norādījumi par drošūb

• Lietojiet izstrādājumu pareizi. Nepareiza lietosana var radīt smagas vai navejošas traumas. Izmantojiet izstrādājumu tikai šaja rokasgrāmata aprakstītajiem darbiem. Nelietojiet izstrādājumu citiem darbiem.

• Izlasiet, izprotiet un ieverojiet sis rokasgramatas noradijumus. leverojiet drošibas simbolus un drošibas instrukcijas. Ja operators neievero noradijumus un simbolus, var tikr raditi aprikojuma bojajumi, smagas vai navejosas traumas.

• Neizmetiet so rokasgramatu. Izmantojet noradijumus, lai saliktu, lietotu un uzturetu so izstradajumu laba stavokli. Izmantojet noradijumus pareizai pafigiericu un piederumu uzstadiisanai. Izmantojet tikai apstiprinatas pafigierices un piederumus.

• Nelietojiet bojatu izstradajumu. leverojiet apkopes grafiku. Veiciet tikai tos apkopes darbus, kas aprakstiti saja rokasgramata. Parejos apkopes darbus uzticiet pilvarotam apkopes centram.
• Šī rokasgrāmata nevar ietvert visas situácijas, kas var rasties, izmantojot šo izstrādājumu. Esiet uzmanīgs un saprātīgs. Nelietojiet izstrādājumu un neveiciet tā apkopi, ja neesat dross par radušos situaciju. Sazinieties ar izstrādājuma specialistu, izplatītu, apkopes pārstāvi vai pilnvarotu apkopes centru, lai sanemtu papildinformaciju.
• Pirms izstrādājuma montāžas, novietošanas uzglabāsana vai akopes veikšanas atvienojiet aizdedzes sveces kabeli.

• Neizmantojiet izstradajumu, ja tā sākotnejā specifikacija ir mainita. Nemainiet izstradajuma detalias bez ražotāja apstiprinajuma. Izmantojiet tikai tadas detalias, ko ir apstiprinjis ražotajs. Veicot nepareizu akopi, var tikt radītas smagas vāni nāvejosas traumas.

• Neieelpojiet dzineja izpludes gazes. Ilgstoša izpludes gazu, kedes ellas izgarojumu un zaugu skaidu puteklu ieelposana var apdraudet veselibu.

• Nelietojiet izstradajumu telpas vai ugunsnedrošu materiālu tuvumā. Izplūdes gazes ir karstas un var saturaţdzirksteli, kas var izraisit aizdegšanos. Bez pietiekamas ventilacijas var rasties smaga vai navejoša trauma nosmokot vai tvana gazes del.
• Sis izstradajums darbības laikā rada elektromagnetisko lauku. Elektromagnetiskais lauks var radīt medicinisko implantatu bojājumus. Pirms izmantot izstradajumu, szinieties ar ārstu vai mediciniska implantata ražotāju.
• Nelauijiet berniem lietot so izstradajumu.
• Nelaujiet lietot izstradajumu personali, kas nav iepazinusies ar lietoşanas noradijumiem.
  Ja izstradajumu izmanto persona ar samazinatam fiziskajam vai garigajam spejam, vienmer uzraugiet so personu. Tuvumā vienmer jabut pieaugusajam.
• lesledziet izstradajumu vietā, kurai nevar pieklut bérni un nepiederosas personas.
• Izstradajums var izsviest objektus un radit traumas.
  leverojiet drošilbas instrukcijas, lui samazinatu smagu vai navejosu traumu guşanas risku.
• Neatstajiet izstradajumu, kad darbojas tā dzinejs.
  Apturiet dzineju un nodrosiniet, lui kede negriezas.
• Izstradajuma lietotajs ir atbildigs par radušos negadijumu.
• Pirms izstradajuma lietošanas pärliecinieties, vai tā detalias nav bojatas.
• leverojiet valsts vai vieteos likumus. Tie var nejaut vai ierobezot izstradajuma lietoansu noteiktos apstaklos.

• Šī izstrādājuma ilgstoša un regulā riehtošana var izraisit "balto pirkstu" sindromu vai lidzigas mediciniskas problemas no vibracijam. Ja lietojat šo izstrādājumu ilgstoši un regulārì, páraaudiet roku un pirkstu stavokli. Ja rokas vai pirksti kūst bali, sāp, tirpst vai kūst nejūfigi, párauciet darbu un nekavējoties szainieties ar ārstu.
• Pirms izstradajuma lietošanas parliecinieties, vai tas ir pilniābamontëts.
• Izstradajums var izsviest objektus, kas var radit acu traumas. Lietojot izstradajumu, vienmer izmantojiet atbilstošus acu aizsarglidzeklus.
• Esiet uzmanigs, jo darba laikā, jums nezinot, izstradajuma tuvumā var noklut berni.
• Nelietojiet izstrādājumu, ja darba zona atrodas CITas personas. Partrauciet lietot izstrādājumu, ja darba zona ienak cita persona.

(Att. 20)

• Nezaudejiet vadibu pār izstrādājumu.
• Izstradajums jalieto, turot ar abam rokam.
  Nedarbiniet zagi, turot to ar vienu roku. Pretejā gadijumā var rasties nopietnas traumas lietotājam,

stradniekiem, apkart stavosajiem vai visiem minetajiem.

• Ar kreiso roku turiet prieksejo rokturi un ar labo roku turiet aizmugurejo rokturi. Turiet izstradajum kermena labaja puse.

(Att. 21)

• Neizmantojet šo izstradājumu, ja esat noguris, slims vai esat alkohola vai citu vielu izraisiţa reibumă.
• Neizmantojiet izstradajumu, ja jums nebus iespejas sanemt palidzibu, notiekot negadijumam. Pirms izstradajuma iedarbinasanas informejiet apkarteos, ka grasaties to darit.
• Negriezieties, turot izstradajumu, pirms tam neparliecinoties, ka Citationas vai dzivnieki atrodas droša attalumā.
• Pirms darba saksanas novaciet visus nevelamos materialius no darba zonas. Ja kede atsitas pret objektu, tas var tikt izsviests, radot traumas vai bojajumus. Nevelami materiali var aptities ap kedi un radit bojajumus.
• Neizmantojiet izstradajumu sliktos laika apstaklos, piemēram, migla, lietū, stipra vējā, negaisa laikā vaitamlidzigos laika apstaklos Sliktos laika apstaklos var rasties bistami darba apstaklī, piemēram, slidenas virsmas.
• Parliecinieties, vai varat brvi kusteties un stradat stabila stavokli.
  Gadajiet, lai jus nepakristu, lietojot izstradajumu. Nepieliecieties izstradajuma lietoanas laikā.
• Vienmér turiet izstrādājumu ar abām rokām. Ar kreiso roku turiet priekšējo rokturi un ar labo roku turiet aizmugurejo rokturi. Turiet izstrādājumu kermena labajā puse.
• Ja, iedarbojoties dzinejam, gaisa värsta vadiba atrodas gaisa värsta pozicijā, zäga kede sāk griezties.
• Pirms izstradajuma parvietosanas izsledziet dzineju.
• Nenolieciet izstradajumu zeme, kad ta dzinejs darbojas.
• Pirms nonemt no izstradajuma nevelamos materialius, apturiet dzineju. Laujiet kedei apstaties, pirms jus vai cita persona nonemat nogriezto materialiu.
• Nelietojiet so izstradajumu, uzkapjot koka. Lietojot zagi, kad esat uzkapis kokā, var gut traumu.

(Att. 22)
- Kad iedarbinat izstradajumu, ir jabut aktivizetai kedes bremzei, lai samazinatu risku, ka iedarbinasanas laikajums pieskaras zaga kede.

(Att. 23)

• Atsitiens var radit nopietnas traumas vai letalu iznakumu operatoram vai citam personam. Lai mazinatu risku, ir jazina, kas izraisa atsitienu un ka to noverst.

• Lai mazinatu risku, ko rada atsitiena speks un citi speki, kas var izraisit nopietnas vai navejojas traumas, ieverojiet visas droibas instrukcijas.

• Regulari regulijet zaga kedes spriegojumu, lai nodrosinatu, ka zaga kede nenokarajas. Nokarajusies zaga kede var nokrist un radit nopietnas vai navejojas traumas.

• Negaziet kokus, veicot nepareizas daribas. Var tikrt raditas traumas tuvumā esosajiem cilvekiem, bojata elektraparvades linja, vai raditi materialie zaudejumi.
  Lietotājam ir japaliek nogazes augspuse, jo pēc nozāgēsanas koks var ripot vai slidēt lejup no nogazes.

(Att. 24)

• Pirms zāgēsanas sākṣanas izplānojiet un sagatavojiet atkāpṛsanas celu. Jusu atkāpṛsanas celam ir jabut apmēram 135 gra du lenki no koka gāsānsās virziena.

• 1. Bistamā zona
• 1. Atkapsanacels
• 1. Koka gāsanas virziens

(Att. 25)

• Pirms izstrādājuma parvietošanas vienmīr izslēdžiet tā dzinēju.
  Vienmér stingri nostajieties uz zemes un sadaliet kermena svara vienadi uz abam kajam.

(Att. 26)

• Darbiniet izstradajumu tikai, kad stavat uz stabila pamata. Sis izstradajuma darbinasana, nestavot uz stabila pamata, var izraisit smagas vai navejoas traumas operatoram vai citam personam. Nedarbiniet izstradajumu, stavot uz pieslienamajam kapnem vai esot kokā.

(Att. 27)

Atsitieni, parslidesana, atleksana un nokrisana

Izstrādājuma drošu vadību var ietekmet atskirīgi speki.

• Parslidešana notiek tad, ja virzītājsliede kustas pa koka stumbru.
• Atlëksana notiek tad, kad virzītājsliede pacelas no koka stumbra un saskaras ar to atkal un atkal.
• Nokrišana notiek tad, ja izstradajums nokrit peczagësanas. Tādejādi vēl kustīgā këde var saskarties ar kādu no kermenaDSLAM vai objektiem, radot traumu vai bojājumus.
• Atsitiens notiek tad, ja virzitajsliedes gals saskaras ar objektiem un parvietojas atpakal, uz augsu vai peksniz prieksu. Atsitiens rodas ari tad, ja koks saspiezas, zageshanas laikia iespiezot zaga kedi. Ja izstradajms saskaras ar objektu kokar, var tikt zaudetaierices vadiba. (Att.28)

Ja kustibā esoša kede pie virzītajsliedes augsejā gala saskaras ar kādu objektu, ir iespejams rotejosais atsitiens. Tadejadi kede vai iestregt objektā un uzreiz apstāties. Rezultats ir acumirkligs: atpakalgaitas reakcija virza virzītajsliedi uz augsu un atpakaI operora virzienā.

(Att. 29)

• Atsitiens iespiezot var notikt tad, ja zaga kede peksni apstajas zagesanas laikā. Koks saklaujas un iespiez kustigo zaga kedi virzitajsliedes augsdala. Peksnä kedes apstasanas vrs atpakal kedes speku un liek zagim parvietoties kedes griesanas virzienam pretja virziena. Zagis parvietojas atpakal operora virziena. (Att. 30)
• levilkansarvotiktad,ja zaga keede peksni apstjas,saskaroties ar objektu kokavirzitajsliedesapaksa.Pekna apstanasan Velk zagi uz prieksu un prom no operatora, kas var izraut zagi no operatora rokam. (Att.31)

Parliecinieties, ka parzinat dažados spekus un to, kātos nepiēlaut, pirms izmantojat zägi. Skatiet sadalu Kā izvairities no atsitiena, parsfidesanas, atleksanas un nokrisanas lpp. 328

Ka izvairities no atsitiena, parslidesanas, atleksanas un nokrisanas

• Stingri turiet izstradajumu, kamir darbojas ta motors. Turiet labo roku uz aizmugurejra roktura un kreiso roku - uz prieksejra roktura. Rokturus stingri turiet ar ikskiem un pirkstiem. Neatlaidiet rokas.
  Vadiet izstradajumu gan koku zageshanas laikā, gan kokiem nokritot. Nelaujiet izstradajuma svaram krist peczageshanas.
• Sekojiet, lai vieta, kur zagējat, nav nosprostota. Nelauijiet virzītājsliedes galam darba laikā saskarties ar koka stumbru, zaru vai citiem škērsliem. (Att. 32)
  Zagjetarlielumotorapgriezenuskaitu.
• Nesniedzieties talu un nezagëjet objektus, kas atrodas augstak par plecu finiju. (Att. 33)
• leverojiet zaga kedes raizotaja asinasanas un apkopes noradijumus.
• Izmantojiet tikai tās virzītāsjliedes un zāga kēdes, kuras norādījis rǎzotājs.
• Parak liels griesanas dzilums palielina atsitienta iespeju.

Individualie aizsarglidzekli

Lietojot izstradajumu, vienmér izmantojiet atbilstošus individuales aizsarglidzeklus. Individuale iazsarglidzeklì samazina traumu smaguma pakapi, ja rodas negadijums, tácu nenovérš traumu.
- Nevalkajiet va ligu apgerbu, kas var iekerties zaga kede.
- Izmantojiet apstiprinatu aizsargkiveri.
- Lietojot izstradajumu, vienmér izmantojiet atbilstošus ausu aizsarglidzeklus. Ilgstošs troksnis var izraisit dzirdes zudumu.
- Lietojiet aizsargbrilles vai sejsegu, lai samazinatu traumu gusanas iespju, ko rada izsviesti objekti. Zagis var izsviest objektus ar lielu speku, piemeram, koka skaidas un mazus koka gabalus. Tas var radit smagu traumu, tostarp acu traumu.

Lietojiet cimdus, kas aizsargā no zāga kedes.
Lietojiet darba bikses, kas aizsarganozaga kedes.
Lietojiet darba apavirus, kas aizsarga no zaga kedes, ar terauda purngaliem un nesildosam zolem.
- Pärliecinieties, vai tuvumā atrodas pirmās paīdžības sniegşanas komplekts.
- Dzirksteles var izlidot no troksha slapetaja, t as var radit virizitajsliede, zaga kede vai cits avots. Vienmerturiet pa rokai ugunsdzesibas rkus un lapstu, lai nepielautu meza ugunsgrekus.

Izstrādājuma aizsargierices

• Neizmantojiet izstradajumu, ja ir bojats drošibas apríkojums. Ja izstradajums ir bojats, szainieties ar pilnvarotu akopes centru.

Apturešanas slédža pārbaude

1. ledarbiniet dzineju. Skatiet seit: Pirms dzineja iedarbinasanas lpp. 331.
2. Parliecinieties, vai, parsledzot aptureesanas sledzi aptureesanas stavokli, dzinejs apstajas.

Droseles mélites blokētāja pārbaude

1. Pārliecinieties, vai tukśgaitas laikā droseles mīlite (B), atlaižot droseles mīlites blokētāju (A), tiek blokēta (Att. 34).
2. Nospiediet droseles mélites bloketäju (A) un pārbaudiet, vai pēc atlaisanas tas atgriežas sākotnējā stavokli.
3. Nospiediet droseles meli (B) un parbaudiet, vai pec atlaisanas ta atgriezas sakotneja stavokli.
4. ledarbiniet dzineju un atveriet drosemi lidz galam.
5. Atlaidiet droseles meliti un parbaudiet, vai zaga keede apstajas.
6. Ja zaga kede griezas brivgaitas rezima, pagrieziet brivgaitas apgiezienu skaita regulestanas skruvi preteji pulkstenraditaju kustibas virzienam, lidz zaga kede pärstaj griezties.

Aizsargs

Aizsargs novérš prieksmetu izmeşanu lietotāja virziena.
Kā ari aizsargs novérš netišu lietotāja pieskarşanos
zága kēdei.

• Parbaudiet, vai aizsarga lietošana ir atlauta, izmantojot šo izstradajumu.
• Nelietojiet izstradajumu bez aizsarga.
• Pärliecinieties, vai aizsargs nav bojats. Nomainiet aizsargu, ja tas ir nodilis vai saplaisäjis.

Drosibas noradijumi, rikooties ar degvielu

• Nelietojiet izstradajumu, ja uz ta ir degviela vai dzineja ella. Notiriet nevelamo degvielu/ellu un laujiet izstradajumam nozut. Notiriet no izstradajuma nevelamo degvielu.

• Ja degviela ir nokluvusi uz apgerba, nekavejoties pargerbieties.

• Nelaujiet degvielai nonakt uz kermena, jo ta var izraisit savainojumus. Ja degviela ir nonakusi uz kermena, izmantojet ziepes un udeni, lai to nomazgatu.
• Neiedarbiniet dzineju, ja uz izstradajuma vai jusu kermena ir izljusi ella vai degviela.
• Nelietojiet izstradajumu, ja dzinejā ir suce. Regulari pārbaudiet, vai dzinejam nav radusies suce.
  Rikojoties ar degvielu, esiet uzmanigs. Degviela ir viegli uzliesmojosa, tās tvaiki ir spradzienbīstami, un var izraisit savainojumus vai navi.
• Neieelpojiet degvielas tvaikus, jo tie var izraisit savainojumus. Pärliecinieties, vai gaisa plusma ir pietiekama.
• Nesmēkējiet degvielas vaidzineja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzineja tuvumā.
  Nepievienojiet degvielu dzineja darbibas laikā.
• Pirms degvielas uzpildes parliecinieties, vai dzinejs in atdzisis.
• Pirms uzpildes leni atveriet degvielas tvertnes vacin un uzmanigi izlaidiet spiedenu.
• Neveiciet dzinëja degvielas uzpildi telpas.
  Nepietiekama gaisa plusma var izraisit savainojumus vai navi, nosmokot vai saindejoties ar oglekla monoksidu (tvana gazi).
  Rupigi pievelciet degvielas tvertnes vaciu, lai neizraisitu aizdegsanos.
• Pirms iedarbinăsanas parvietojiet izstradajumu vismaz 3 m (10 pēdu attalumā) no vietas, kur veicāt uzpildi.
• Nelejiet degvielas tvertnē parak daudz degvielas.
• Parliecinieties, vai, parvietojot izstradajumu vai degvielas tvertni, nerodas suce.
• Nenovietojiet izstradajumu vai degvielas tvertni vietā, kur ir atklāta uguns, dzirksteles vai signāllampinas. Pärliecinieties, vai uzglabāsanas vietā nav atklāta uguns.
  Degvielas parvietošanai un uzglabāšanai izmantojiet tikai tam paredzētas tvertnes.
• Pirms ilgstošas uzglabāšanas iztuksojiet degvielas tvertni. leverojiet vietējos noteikumus par atbrivošanos no degvielas.
  Pirms ilgstošas uzglabāšanas notīriet izstrādājumu.
• Pirms izstradajuma novietosanas glabasana iznemiet aizdedzes sveci, lai nodrošinatu, ka dzinejs nejauši neiesledzas.

• Pirms veikt izstradajuma apkopi, atvienojiet aizdedzes sveci (iznemot karburatora regulēsanu).
  Uzticiet visus izstradajuma apkopes darbus
  apstiprinatam izplatitajam, iznemot darbus, kas
  mineti seit: Apkope /pp. 333

• Parliecinieties, vai pēc droseles melites atlaisanas zāga kēde pārstaj kustéties.

• Rokturium ir jabut sausiem un tiriem, un uz tiem nedrikst noklut e!las vai degvielas maisijums.
• Uzturiet vacinus un fiksatorus pareizi pieviktus.
• Neapstiprinatas rezerves dalas vai drošibas ieriču nonemšana var radīt izstradajuma bojājumus. Var tikt radīta trauma ari operatram vai citiem cilvekiem. Izmantojiet tikai ieteiktos piederumus un rezerves dalas. Neparveidojiet izstradajumu.
• Uzturiet zaga kedi asu un tiru drošai un kvalitativai darbībai.
• leverojiet elosanas un piederumu mainas noradijumus.
• Pärbaudiet, vai izstrādājuma nav bojatu detalu. Pirms turpmakas izstrādājuma lietosanas

parbaudiet, vai bojatais aizsarges vaidetalas darbojas pareizi. Parbaudiet, vai nav bojatu vainepareizi salagotu detalu un detalias kustas brvi. Parbaudiet, vai nav radusies citi apstakli, kas var ietekmét izstradajuma daribibu. Parniecinieties, vailzstradajums ir atbilstoši salikts. Bojats aizsarges vaitita detala jaremonté vai janomaina apstiprinatam izplitājam, ja vien lietotaja rokasgrāmatānav noradits citadi.

• Ja izstrādājumu neliotojat, novietojiet to sausa, augsta vai nosledzama, berniem nepieejama vieta.
• Izstradajuma pārvadasanas vai uzgabāsanas laikā izmantojiet transportešanas aizsargu vai futrāli.
• Neizmantojiet izlietotu ellu. Izlietota ella var klut bistama, radot izstradajuma bojajumus un vides piesarnojumu.

Montaža

BRIDINAJUMS: Pirms izstradajuma montazas izlasiet un izprotiet droibas noradijumus.

Virzitajsliedes un zaga kedes uzstadisana

1. Atskruvejiet sleides uzgrieznus un nonemiet sajuga vaku. Nonemiet transportešanas aizsargvaku (A). (Att. 35)
2. Novietojiet virzitajsliedi uz sleedes skruvem. Aizbidiet virzitajsliedi lidz galejam aizmugurejam stavoklim.
3. Uzvelciet aizsargcimdus.
4. Paceliet zaga kedi virs piedzinas zobrata un ievietojiet virztajsliedes riev. Saciet ar virztajsliedes augsejo malu. (Att. 36)

5. Parliecinieties, vai kēdes griezejmalas virzītājsliedes augsejā malā ir vērstas uz priěkšu.

6. Uzlieciet sajuga vaku un iebidiet kedes reguleesanas tapu virzitajsliedes atvere.

7. Pārbaudiet, vai zāga kēdes piedzinas posmi pareizi salagojas ar piedzinas zobratu. Pārbaudiet ari, vai zāga kēde ir pareizi ivietota virzītajsliedes rievā.
8. Ar pirkstiem pievelciet virzitajsliedes uzgrieznus.
9. Lai nospriegotu zaga kedi, grieziet kedes spriegosanas skruvi pulkstenraditaja kustibas virziena. Spriegojet zaga kedi, lidz ta nenokarajas zem virzitajsliedes, bet to var viegli pagriezt ar roku. (Att. 37) (Att. 38)

10. Turiet virzitājsliedes galu un ar kombinēto atslēgu pievelciet sliedes uzgriežnus. (Att. 39)

11. Pec jaunās zaga kedes uzstadiñas un tās piestrades laikā regulari parbaudiet kedes spriegojumu.

12. Regulari pārbaudiet kēdes spriegojumu. Pareizs kēdes spriegojums nodrošinās augstu veiktspēju un ilgu darbmūžu.

Lietošana

BRIDINAJUMS: Pirms izstradajuma lietosanas izlasiet un izprotiet drošibas noradijumus.

Degvielas izmantošana

IEVEROJET: Sim izstradajumam ir divtaktu dzinejs. Izmantojiet benzina un divtaktu dzinejaellas maisijumu. Pärliecinieties, vai maisijuma ir pareizs daudzums ellas. Nepareiza benzina un ellas proporcija var radit dzineja bojajumus.

IEVEROJET: Neizmantojiet benzinu, kurā etanola koncentrācija pārsniedz 10% (E10). Pretējā gadijumā izstrādajums var tikt bojats.

IEVEROJET: Neizmantojiet benzinu, kura oktanskaitlis ir mazaks par 90 RON (87 AKI). Preteja gadijuma izstradajums var tik bojats.

Piezime: Ja biezi un ilgstoši darbinat zägi ar lielu dzineja apgiezienu skaitu, izmantojiet benzinu ar augstaku oktanskaitli.

1. lepildiet degvielas tvertne visu divtaktu dzineja ellas daudzumu.

IEVEROJET: Lietojiet tikai augstas kvalitates ellu divtaktu dzinejam ar gaisa dzesesanu. Citas ellas var radit zaiga bojajumus.

1. Sakratiet degvielas maisijumu, laisajauktu saturu.
2. lepildiet degvielas tvertne atliku so benzina daudzumu.
3. Sakratiet degvielas maisijumu, laisajauktusaturu.
4. Piepildiet zaga degvielas tvertni ar degvielas maisijumu. Skatiet seit: Degvielas maisijuma attiecba lpp. 330

Degvielas tvertnes uzpilde

1. Pārbaudiet, vai degvielas maisijums ir atbilstoSS un atrodas degvielas tvertne ar pretizlisanas värstu.
2. Ja degviela jau ir tvertne, izlejiet nevajadzigo degvielu un laujiet tvertnei izztut.
3. Parliecinieties, vai vieta ap degvielas tvertnes vacinu ir tira.
4. Nonemiet degvielas tvertnes vaciu. (Att. 40)
5. Pirms degvielas maisijuma iepildes zaga degielas tvertne sakratiet sagatavotas degvielas tvertni.
6. Uzlieciet atpakal degvielas tvertnes vaciu.

Zaga kedes elošana

Zagim ir automatiska ellosanas sistemas. Noteikti lietojiet tikai pareizu kedes ellu un izpildiet noradijumus.

1. Izmantojiet no augiem gatavotu kedes ellu vai parastu kedes ellu.
2. Notiriet vietu ap zaga kedes ellas tvertnes vaciu.
3. Nonemiet zaga kedes ellas tvertnes vaciu.
4. Uzpildiet zaga kedes ellas tvertni ar ieteikto zaga kedes ellu.
5. Uzlieciet atpakal zaga kedes ellas tvertnes vaciu.

Pirms dzineja iedarbinasanas

• Parbaudiet, vai izstradajumam nav trukstoas, bojatas, valgas vai nolietotas detalias.
• Parbaudiet uzgrieznus un skruves.
• Parbaudiet gaisa filtru.
• Parbaudiet, vai droseles melites bloketajs und droseles vadba darbojas pareizi.
• Pärbaudiet, vai apturešanas slédzis darbojas pareizi.
• Pärbaudiet, vai izstradājumā nav degvielas nopūdes.
• Parbaudiet zaga kedes asumu un spriegojumu.

Auksta dzineja iedarbinasana

1. Parvietrojiet prieksejo roku aizsargu uz prieksu, lai ieslegtu kedes bremzi. (Att. 41)
2. Pavelciet uz aru un uz augsu gaisa varsta vadibas ierici.
   3.6 reizes nospiediet atgaisosanas sukni. (Att. 42)
3. Ar kreiso roku piespieddiet izstradajumu pie zemes.
4. lelieciet labo pedu aizmugurejra rokturi.
5. Ar labo roku leni velciet startera auklas rokturi, fidz sajutat pretestibu.
6. Spécigi paraujiet startera auklas rokturi. (Att. 43)

IEVEROJET: Nevelciet startera auklu lidz galam. Neatlaidiet startera auklu, kad ta pilnibā izvilkta. Atlaidiet startera auklu lenam. So noradijumneieverosana var izraisit dzineja bojajumus.

Piezime: ledarbinot dzineju, nevelciet droseles meliti.

1. Turpiniet vikt startera auklas rokturi, lidz dzinejs tiek iedarbinats vai gandriz iedarbinats (ne vairak ka 3 reizes).
2. Ja dzinejs sāk darboties vai gandrīz sāk darboties, nospiediet droselvarsta vadibas ieri ci uz leju. (Att. 44)
3. Turpiniet vilkt, lidz dzinejs iedarbinats.

Piezime: Neatstajiet izstradajumu ieslegtu.
Nekavejoties veiciet nakamas divas daribas:

1. Ar labo roku turiet aizmugurejo rokturi un ar kreiso roku — prieksejo rokturi.

2. Uzreiz pavelciet prieksejo roku aizsargu atpaka! priekseja roktura virziena, lai izslegtu kedes bremzi. (Att. 23)

Piezime: Kede saks kustibu.

1. Darbiniet 20-30 sekundes ar palielinatu apgiezienu skaitu tuksgaita.
2. Lai noregulētu parastu tuksgaitu, viegli pavelciet droseles mīliti.
3. Darbiniet 20-30 sekundes ar parastu apgiezenu skaitu tuksgaita.
4. Lietojiet izstradajumu.

Silta dzineja iedarbinasana

1. Parvietrojiet prieksejo roku aizsargu uz prieksu, laieslegtu kedes bremzi. (Att. 41)
2. Pavelciet uz aru un uz augsu gaisa varsta vadibas ierici.
   3.6 reizes nospiediet atgaisošanas sukni. (Att. 42)
3. Nospiediet uz leju gaisa värsta vadibas ierici. (Att. 44)
4. Ar kreiso roku piespiediet izstradajumu pie zemes.
5. Ielieciet labo pēdu aizmugurejā rokturi.
6. Ar labo roku leni velciet startera auklas rokturi, lidz sajutat pretestibu.
7. Spécigi paraujiet startera auklas rokturi. (Att. 43)

IEVEROJET: Nevelciet startera auklu lidz galam. Neatlaidiet startera auklu, kad ta pilnibā izvilkta. Atlaidiet startera auklu lenam. So noradijumneieverosana var izraisit dzineja bojajumus.

Piezime: ledarbinot dzineju, nevelciet droseles meliti.

1. Velciet startera auklas rokturi, fidz dzinejs sak darboties.

Piezime: Neatstajiet izstradajumu ieslegtu.
Nekavejoties veiciet nakamas divas daribas:

1. Ar labo roku turiet aizmugurejo rokturi un ar kreiso roku - prieksejo rokturi.
2. Uzreiz pavelciet prieksejo roku aizsargu atpaka! priekseja roktura virziena, lai izslegtu kedes bremzi. (Att. 23)

Piezime: Kede saks kustibu.

1. Uzgaidiet 10-15 sekundes.
2. Lai noregulētu parastu tuksgaitu, viegli pavelciet droseles mīlti.
3. Lietojiet izstradajumu.

Dzineja iedarbinăšana, kad degviela ir pārak karsta

Ja zāgis nesāk darboties, degviela var but pārak karsta.

Piezime: Siltā laikā vienmēr lietojiet jaunu degvielu un samaziniet darba laiku.

1. Novietojiet zagi vesa vieta, neturiet to saules gaisma.
2. Laujiet zagim atdzist vismaz 20 minutes.
3. 10-15 sekundes atkartoti nospiediet atgaisosanas sukna puslti.
4. Izpildiet auksta dzineja iedarbinasanas daribbas. Skatiet seit: Auksta dzineja iedarbinasana lpp. 331.

Apturešana

• Nospiediet apturešanas slédzi, lái apturetu dzinēju.

Piezime: Apturešanas sledzis automatiski atgriežas sākotnējā stavokli.

Balsta zoba izmantošana

Balsta zobs notur koku zageshanas laikā. Balsta zobs ir sarnīrs starp dzineja korpusu un virzītājsliedi.

1. Novietojet balsta zoba apaksejo galu pareizā iezagējuma linija.
2. Ar kreiso roku spiediet prieksejo rokturi un ar labo roku celiet aizmugurejo rokturi.
3. Zägējiet, fidz tiek iegūts pareizs iezāgējuma finijas platums.

Piezime: lezagejuma linijai jabut vienadabiezumā.

1. lezagejiet vairak nekā lidz pusei no koka diametra un tad ievietojiet griezumā koku gāsanas kili.

Koka nogăšana

1. Notiriet no koka netirumus, akmenus, atdalijusos mizu, naglas, skavas un stiepes.
2. lezagejiet koka iecirtumu 1/3 ta diametra apjomapendikulari koka gasanas virzienam. (Att. 45)
3. Veiciet apaksejo horizontalo iezagjumu. Tas palidzes izvairities zaga kedes vai virztajsliedes iespieesanas, veicot otro iezagjumu.

4. Atpakalgāsanas iezāgējumam (X) jabut vismaz 50 mm (2 collas) augstak par horizontalo iezāgējumu. Veiciet koka atpakalgāsanas iezāgējumu paraleli horizontalās atzimes iezāgējumam, lai paliktu pietiekami daudz koksnes, kas darbotos ka enge. Neparzāgējiet so engi. Koka enge nelauj kokam šupoties un krist nepareizā virzienā. (Att. 46) un (Att. 47)

5. Kad atpakalgāsanas griezums tuvojas engei, koks sāk gāzties. Nodrošiniet, lái koks kīt pareizā virzienā, nesasveras uz aizmuguri un neiespiež zága kedi. Partrauciet zāgēsani pirms atpakalgāsanas griezuma pabeigsanas, lái to nepielautu. Izmantojiet koka vai plastmasas kīlus, lái paplašinātu griezumu un liktu kokam krist vajadzigajā virzienā. (Att. 48)

6. Kad koks sāk krist, iznemiet zāgi no griezuma. Apturiet motoru, nolieciet zāgi uz zemes un dodieties prom pa planoto atkapsanas celu. Uzmanieties no kritoša koka zariem un pieversiet uzmanibu savai gaitai. (Att. 49)

Zaru apzagëšana

1. Izmantojiet lielakos zarus, lai noturetu koku virs zemes.
2. Mazos zarus nozagejiet viena piegajiena. (Att. 50)
3. Nozagējiet zarus, kas nospriegoti no apakṣas uz augsu, lui nepielautu zaga kedes vai virzītājsliedes iespiešanu.

Balka sagarumošana

IEVEROJIET: Nelauijet zaga kedei saskarties ar zemi.

Ja balkis tiek atbalstits visa tā garuma, saciet zaget no balka augsdalias (ko deve par sagarumošanu no augsas). (Att. 51)
- Ja balkis tiek atbalstits viena gala, izagegjet balki 1/3 diametra tā apakspuse (ko deve par sagarumošanu no apakṣas).
Ja balkis tiek atbalstits abos tā galos, iezāgējiet balki par 1/3 diametra no augšās. Pabeidziet zāgēsanu ar apaksejo 2/3 balka diametra pärzāgēsanu lidz saskarei ar pirmo iegriezumu. (Att. 52)
Ja balkis tiek sagarumots uz nogazes, vienmertaviet balka nogazes augspuse. Zagejiet balki, kamerspejat nodrosinat pilnigu zaga vadibu. Tad maziniet zagesanas spiedenu tuvu griezuma beigam, vienlaikus stingri turot aizmugurejo un prieksejo rokturi. (Att. 53)

Apkope

BRIDINAJUMS: Pirms tiri, remontet un apkopt zagi, izlasiet un izprotiet drosibas sadalu.

Apkopes grafiks

Obligati ieverojiet apkopes grafiku. Intervali tiek
aprekinati atbilstoşi izstradajuma ikdienas lietoşanai.
Ja nelietojat izstradajumu katru dienu, intervali ir
atskirigi. Veiciet tikai tos apkopes darbus, kas mineti
saja rokasgramata. Lai veiktu apkopes darbus, kas
nav mineti saja rokasgramata, szinieties ar pilnvarotu
apkopes centru.

Ikdienes apkope

Notirietarejasvirsmas.
- Parliecinieties, vai droseles melites bloketajs un droseles melite darbojas pareizi.
- Notiriet kedes bremzi un parbaudiet, vai tā darbojas pareizi.
- Parbaudiet, vai nav radusies kedes uzvtereja bojajumi. Ja kedes uzvterejs ir bojats, nomainiet to.
- Katru dienu apversiet virzitajsliedi, la panaktu tasyenmerigaku nodilumu.
- Gadajiet, lai virzitajsliedes elošanas atvere nav aizserejusi.
- Iztiriet skaidu puteklus un citrus nevelamus materialus no sajuga vaka apaksas.

• Iztiriet virzitajsliedes riev. (Att. 54)
• Sekojiet, lai virzītājsliede un zāga kēde tiktu pienācīgi ieellota.
• Parbaudiet, vai zaga kedei nav plaisu un nevienmerigi nodilusu kniezu vai posmu. Ja nepieciesams, nomainiet zaga kedi.
• Parbaudiet, vai zaga kede ir pareizi nospriegota un vai kedes piedzinas posmiem nav atskarpju. Ja nepiecesams, nomainiet zaga kedi.
• Uzasiniet zaga kedi. Skatiet.SEit: Zaga kedes asinanasana lpp.334.
• Parbaudiet, vai nav nodilis piedzinas zobrats un, ja nepiecesams, nomainiet to. (Att. 55)
• Izfiriert startera korpusa gaisa iepludes vietu.
• Pärliecinieties, vai skruves un uzgriežni ir stingri pievilkti.
• Pärbaudiet, vai vadibas ierices darbojas pareizi.

Iknedelasapkope

• Pärbaudiet, vaidzesesana sistema darbojas pareizi.
• Pärliecinieties, vai starteris, startera aukla un atgriezëjatspere darbojas pareizi.
• Parbaudiet, vai nav bojati vibraciju slapeşanas elementi.

(Att. 56)

• Novilējiet virzītājsliedes malu atskarpes, ja tādas ir.
• Iztiriiet vai nomainiet slapetaja dzirkstju aizturesanas sietu.

(Att. 57)

Notiriert karburatoru un virsmu ap to.
- Iztiriet gaisa filtru. Ja gaisa filtrs ir bojats vai parak netirs, lai to pilnibā iztiritu, uzstadiet jaunu. Lai iegutupapildinformaciju, skatiet Gaisa filtra tirišana lpp. 334.

Ikmenešaapkope

• Parbaudiet, vai nav nodilusi kedes fremzes lente. Nomainiet fremzes lenti, ja tās biezums visvairak nodilusajā posma ir mazaks par 0,6 mm (0,024 collam).

(Att. 58)

• Parbaudiet, vai sajuga centrs, sajuga cilindrs un sajuga atspere nav nodilusi.
• Notiriet aizdedzes sveci. Pärbaudiet, vai attalums starp aizdedzes sveces elektrodiem ir pareizs.

(Att. 59)

Notiriert karburatoru un virsmu ap to.
- Pärbaudiet degvielas filtru un degvielas šlūteni. Janepieciešams, nomainiet.
Iztuksojiet degvielas tvertni.
- Iztuksojiet ellas tvertni.
- Pärbaudiet visus kabelus un savienojumus.

Ikgadējaapkope

• Parbaudiet aizdedzes sveci.
  Notiriet karburatoru un virsmu ap to.
  Iztiriet dzesesanasystemu.
• Pärbaudiet dzirkstelu aizturešanas sietu.
• Parbaudiet degvielas filtru.
• Pärbaudiet, vai nav radušies degvielas šlūtenes bojājumi.
• Pärbaudiet visus kabelus un savienojumus.

Periodiskāapkope

Pec 50 darba stundam lieciet apstiprinatam apkopes centram saremontet vai nomainit troksna slapetaju.
- Veiciet aizdedzes sveces apkopi, kad:

-irzemsdzinejajaudaslimenis;
-ir gruti iedarbinat dzineju;
tuksgaita dzinejs nudarbojas pareizi.

• Katras degvielas uzpildes laikā parbaudiet zaga kēdes ellośanas stavokli. Skatiet šeit: Zága kēde ellośanas stavokla parbaude lpp. 335.

Tuksgaitas apgriezenu skaita regulëšana

Pirms tuksgaitas apgriezenu skaita regulešanas parliecinieties, vai gaisa filtrs ir tirs un ir piestiprinats gaisa filtra parsegs.

1. Grieziet regulësanas skruvi, kas apzimeta ar "T" zimi pulkstenraditāju kustibas virziena, lidz zaga kede sak kustibu.
2. Grieziet regulešanas skruvi, kas apzimeta ar "T" zimi preteji pulkstenraditaju kustibas virzienam, lidz zaga kede apstajas.
3. Tuksgaitas apgiezenu skaitam ir jabut mazakam par to, pie kura zaga kede sak kustibu. Tuksgaitas apgiezenu skaits ir pareizs, ja dzinejs vienmerigi darbojas visos rezimos.

Dzirkstelu aizturešanas sieta apkope

• Ar metāla suku iztīriet dzirkstēu aiztūrēsanas sietu. (Att. 57)

Aizdedzes svece apkope

IEVEROJET: Izmantojiet ieteikto aizdedzes sveces tipu. Pärliecinieties, vai rezerves detala ir tada pati kā ražotaja nodrošinātā. Nepareiza aizdedzes svece var radīt izstrādājuma bojājumus.

1. Ja zagi ir gruti iedarbinat vai darbinat, parbaudiet, vai uz aizdedzes sveces nav uzkrajušies nevelami materiali. Lai samazinatu nevelamu materialu uzkrasanos uz aizdedzes sveces elektrodiem:

a) parliecinieties, vai suksgaitas apgriezenu skaits in pareizi noregulets;
b) parliecinieties, vai degvielas maisijums ir pareizs;
c) parliecinieties, vai gaisa filtrs ir tirs.

1. Ja aizdedzes svece ir netira, notiriet to. Parbaudiet, vai attalums starp aizdedzes sveces elektrodiem ir pareizs. (Att. 59)
2. Kad nepiecesams, nomainiet aizdedzes sveci.

Gaisa filtra tirishana

1. Nonemiet gaisa filtra parsegu un iznemiet gaisa filtru. (Att. 60)
2. Iztiriet gaisa filtru ar siltu ziepjudeni. Pirms uzstadisanas parliecinieten, vai gaisa filtrs ir sauss.
3. Nomainiet gaisa filtru, ja tas ir parak netirs, lait o pilnibā notiritu. Vienmér nomainiet bojatu gaisa filtru.

Zaga kedes asinašana

Grieznis

Zaga kedes zagego so dalu sauc par griezeju, un tas sastav no zaga zoba (A) un dzilummera (B). Augstumu starpiba starp siem diviem elementiem nosaka griezeja griesanas dzilumu -dzilummera iestatijumu (C).

(Att. 61)

Asinot zaga zobus, ir janem vera cetri parametri.

• Asināsanas lenkis.
  (Att. 62)

Zageshanas lenkis.
(Att. 63)
Viles stavoklis.

(Att. 64)
- Apalas viles diamets.

(Att. 65)

Griezējzobu asināsana

Griezejzobu asinasani izmantojiet apalo vili un sablonu. Informaciju par ieteicamajiem viles izmeriem un uz izstradajuma uzstadamo zaga kedes meru skatiet seit: Zaga kedes vilesana un zaga kedes kombinacijas lpp. 337. (Att. 66)

1. Parbaudiet, vai zaga kedes spriegojums ir pareizs. Nepareizi nospriegota kede parvietojas uz vienu pusi, un asinasa nenotiek pareizi.
2. Lietojiet vili visiem zobiem viena puse. Tad lietojiet vili griezejzoba ieksejai virsmai un samaziniet spiedenu pretejar virzena.
3. Apversiet zagi otradi un apstradajiet zobus ar vili.
4. Izmantojiet vili, lai uzturetu visus zobus vienada garuma. Nomainiet nodilusu zaga kedi, ja griezeyzobu garums samazinas lidz 4 mm (5/32 collam).

Dzilummera iestatijumu pielagošana

Pirms regulujat dzilummera iestatijumu, uzasiniet griezeyjobot. Skatiet seit: Griezeyjobu asinasana lpp. 335. Uzasinot griezeyjobot (A), samazinas dzilummera iestatijums (C). Lai saglabatu optimalu griesanas veiktspju, dzilummers (B) ir janovilidz ieteicamajam dzilummera iestatijumam. Lai noskaidrotu pareizu konkretas kedes dzilummera iestatijumu, skatiet seit: Zaga kedes vilessana un zaga kedes kombinacijas lpp. 337.

(Att. 67)

(Att. 68)

Piezime: Šīrekomendacija paredz, ka zága zobi nav parmerigi novileti.

Izmantojiet plakano vili un dziluma mierici, lai pielagotu dzilummeru.

1. Novietojet dziluma mérierici virs zaga kedes. Informacija par dziluma meritaja lietosanu ir atrodama uz dziluma meritaja iepakojuma.

2. Lai novilētu dzilummēra lieko dalu, izmantojiet plakanvili. Dzilummērs ir pareizi novilēts, kad, velkot vili pār dziluma mīritāju, nejut nekādu pretestibu.

Zaga kedes spriegosana

Piezime: Jaunas zaga kedes piestrades laika biezi pbaraudiet t as spriegojumu.

1. Atlaidiet virzitājsliedes uzgriežnus, kas notur sajuga vaku. Lietojiet kombinēto atslēgu. (Att. 69)
2. Ar roku iespējami stingri pievelciet virzītājsliedes uzgriežnus.
3. Paceliet virzitajsliedes augsdalu un izstiepiet zaga kedi, pievelkot kedes spriegosanas skruvi. Lietojiet kombineto atslegu. Pievelciet zaga kedi, fidz ta nenokarajas zem virzitajsliedes. (Att. 70)
4. Pievelciet virzitājsliedes uzgriežnus, izmantojot kombinēto atsēgu, un vienlaikus paceliet virzitājsliedes galu. (Att. 71)
5. Parbaudiet, vai zaga kedi var netrauceti pagriezt ar roku un ta nenokarajas. (Att. 72)

Griesanas aprkojuma elošana

Zaga kede ello'sanas stavokla pbaraude

Katras degvielas uzpildes laikā pārbaudiet kēdes zāga ellośanas stavokli.

1. lesledziet zagi un darbiniet to ar 3/4 no maksimala atruma. Versiet virzitajsliedes galu pret gaijas KRASASVIRSMU aptuveni 20~cm (8 collas) atstatus.
2. Pec vienas minutes ilgas darbinasanas uz gaijas virsmas paradisies ellas linija.
3. Ja péc vienes minütes vel nav redzama ellas linija, szinieties ar apstiprinato izplatitāju. Iztīriet virzītājsliedes malas rievu. Pārbaudiet, vai virzītājsliedes gala zobrats griežas netraucēti un ellošanas atvere nav aizsērējusi. Notīriet un ieellojiet gala kēdes ratu.
4. lesledziet zagi un darbiniet to ar 3/4 no maksimala atruma. Versiet sleedes galu pret gaias krasas virsmu aptuveni 20~cm (8 collas) atstatus.
5. Pec vienas minutes ilgas darbinasanas uz gaijas virmas paradisies ellas linija.
6. Ja pēc 1 minūtes nevarat vēl redzēt ellas liniju, sazinieties ar apstiprināt o izplāṭāju.

Transportesana

Lai noverstu traumas, transportesanas laikaz griesanas ieices uzlieciet transportsanas aizsargu.
- Nodrosiniet, lai zagis transportesanas laikā nevarētu izkustéties.

Glabăšana

Ja zagi nelietojat, vienmer to dreosi novietojiet glabašanai. Nopludes un izgarojumi no zağa var saskarties ar dzirkstelém, atklatu liesmu no elektroaprikojuma, elektriskajiem zales plavëjiem, relejiem/sledžiem, tvaika katliem un daudzam citam iericem.
- Uzglabajiet degvielu tikai paredzetajas tvertnes.

Ja izstradajums tiek uzglabats ilgu laiku, iztuksojiet degvielas tvertni un kedes ellas tvertni. Atbrivojieties no izlietotajiem skidrumiem pareizi.
Lai noverstu traumas, uzglabasanas laikaz griesanas ieices uzlieciet transportesanas aizsargu.
- Pirms zága uzglabāsanas nonemiet no aizdedzes sveces uzgali un iesledziet kedes bremzi.

Tecniskie dati

	Mérvienība	130 (H13038HV) 135 Mark	(H13038HV)
Dzinēja tehniskie dati
Cilindra darba tilpums cm	3	38 38
Aizdedzes svece — NGK BPMR 7A,		BRISK HQT-1R	NGK BPMR 7A,BRISK HQT-1R
Elektrodu atstarpe mm (collas) 0,5 (0,02) 0,5 (0,02)
Degvielas tvertnes tilpums cm	3	350 350
Apgriezenu skaits sukšgaitā min	-1	2800–3200 2800–3200
Jauda ar 9000 apgr./min-1	kW 1,5	,6
Emisiju noturūbas periods	h	125 125
Trošna un vibrăcijas limena dati
Vienlīdzīgs vibrăcijas limenis (ahv, eq), kreisāspuses rokturis106	m/s2	3,72	3,72
Vienlīdzīgais vibrăcijas limenis (ahv, eq), labaspuses rokturis107	m/s2	5,5 5,5
Skaņas jaudas limenis, garantētais (LwA)108	dB (A)	116 116
Skaņas jaudas limenis, mērīts109	dB (A)	114 114
Skaņas spiediena limenis pie operatora auss110	dB (A)	102 102
Izstrādājuma izmēri
Svars (bez griesanas apríkojuma)	kg 4,68	(10,3) 4,68	(10,3)
	Mērvienība	30 (H13038HV) 135 Mark	(H13038HV)
EIJas tvertnes tilpums cm	3	260 260
Degvielas un ellošanas sistēma
EIJas sūkna darbspēja ar 9000 apgr./-1	ml/min 9 9
EIJas sūkna tips — Automātisks Automātisks
Zāga kēde ar virzītājsliedi
Standarta virzītājsliedes garums cm (collas) 35–40	(14–16) 35–40	(14–16)
Ieteicamais virzītājsliedes garums cm (collas) 35–40	(14–16) 35–40	(14–16)
Zāgēšanā izmantojamais garums cm (collas) 33–38	(13–15) 33–38	(13–15)
Maksimālais zāga kēdes apgriezenu skaits m/s	2,3	22,3
Zāga kēdes solis	mm (collas)	9,52 (3/8)	9,52 (3/8)
Piedziñas posmu biezums (mērs)	mm (collas)	1,3 (0,050)	1,3 (0,050)
Piedziñas zobrata tips	— Kēdes piesis	Kēdes piesis
Piedziñas zobrata zobu skaits	— 6 6

Piederumi

Virzitājsliedes un zaga kedes kombinacijas

Virzitājsliede				Zāga kēde
Garums	Kēdes solis	Mērs	Maks. gala rā-diuss	Tips	Piedziñas posmu skaits
14 collas	38 collas	0,050 collas	7T	Husqvarna H37	52
16 collas				Husqvarna S93G	56

Zaga kedes vilešana un zaga kedes kombinacijas

Këdes tips	Apalās viles izmērs	Sānu pläks- nes lenkis	Augšejās pläksnes lenkis	Viles vadot- nes lenkis	Dzilummēra iestatīsana	DzilummēraDSLas nr.	Viles meraDSLas nr.
H37, S93G	5/32 collas 4,0 mm	80°	30°	0°	0,025/0,65	5056981-03	5052437-01 (H37) 5878090-01 (S93G)

Mēs, Husqvarna AB, SE 561 82 Huskvarna, Zviedrijja, tālr. Nr.: [phone], ar pilnu atbildibu apliecinām, ka izstrādājums:

Apraksts Këdes zägis ar benzīna dzinëju
Zimols Husqvarna
Platforma/tips/modelis Platforma H130	38HV, kas pärstāv modeli 130
Identifikacja S Erejas numurs no 2022.	gada un vēlāk

pilibā atbilst sādām ES direktivām un noteikumiem:

Noteikums Apraksts
2006/42/EK par mašinām
2014/30/ES par elektromagnētisko savietojamību
2000/14/EK par trokšnă emisiju vidē
2011/65/ES “noteiktu bīstamu viel lietošanas ierobežojums”

Tika piemerišadi saskanotie standarti un/vas tehniskas specifikacijas:

EN ISO 12100:2010, EN ISO 11681-1:2011, CISPR 12:2007, ISO 14982:2009, EN IEC 63000:2018

Atbilstosi V pielikumam deklaretas troksna limena vertibas ir:

Izmertais skanas jaudas limenis: 114 dB(A)

Garantētais skānas jaudas limenis: 116 dB(A)

TUV Rheinland LGA Products GmbH Notifi ed Body for Machinery (notifi ed under 0197) Tillystraße 2 - 90431 Nürnberg, Germany TUV Rheinland veica EK tipa pbaraudi saskaña ar mehánismu direktivas (2006/42/EC) 12. panta 3.b puncttu. EK direktivu prasibam piemerotas pbaraudes sertifikata numurs atbilstoix pielikumam: BM 50444521

Šada veida pārbaudes certifikats ir attiecināms uz visam izgatavosanas vietām un izcelsmes vietām, kuras ir norādītas uz izstrādājuma.

Piegadatais kedes zagis atbilst paraugam, kam tika veikta EK noteiktä tipveida pbaraude.

Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, 2022-05-13 vardā

Claes Losdal, izpetes un attistibas nodalias vaditajs, Husqvarna AB

Atbildigais partehiskodokumentaciju

CbDbPkaHne

BbBeJeHne 339

Bezonachocct. 340

MOnTnpaHe 345

Eknpnoatau 345

Pondpbckka. 348

TpaHcnpOpTupaHe 351

CbxaheHne. 351

Texnuecknx xapaKtepcntkn 352

PpHaIeKHOCTN. 353

Jeknapa3a cboTBcTbue. 354

BbVeDeHne

IHctpyKzna 3a ekCnloataza

OpHnHaHnHaTaBepnHaHaHactoMaTaHnHcTpKu3a eKnIooataqnaeHa aHnNckn eNk. HcTpKunTe

Pperne

(Φnrg.1)

1. Kanak Ha zinHnBpa
2. Kynon Ha ropuBhata nomna
3. Ta6eKc c mEto Ha npOdyKa n cepuHnHa Homep
   4.Инфорmaционнhaипразунрдгтелналенинka
   5.Ппевкlioчытелзсиранe
   6.3aHa npbXka
4. Pe3epBoaap 3a ropuBO
   8.ДрьхkaHaВькetoHa cTapTepa
5. Kopnyc Ha cTapTepa
6. Mapknipovka 3a noockaTa Ha noBaJrHeTo
7. Pe3epBoap 3a BepnKHO MacNo
8. Праздахька
9. BepnKHa cnpaKa n abapneH loCT
10. Aycnyx
11. Bepura 3a MOTOPEN TpnoH
12. YeJHo KOneNo Ha ShnHaTa
    17.Boedeza shHa
13. BnHT 3a HataIraHe Ha Bepurata (130)
14. BnHT 3a haTarahe Ha Bepurata (135 Mark II)
15. Byfepehen uinn
16. YIIOBUNTeJHa Bepurata
17. Kanak Na cbeDnHteta
18. Прдпаител за дясна рьka
19. Perynatop 3a rata
    25.БлорваHaperyaTOp3aRa3Ta
20. 3aunTa npn TpaHcnpOpTupaHe
21. Kom6uHpaH uHCTpyMeHT
    28.Инстукцяза ekрноataця

CnmboN Bbpxy npodykta
