135 Mark II - Såg HUSQVARNA - Gratis bruksanvisning och manual

Märke	Husqvarna
Modell	135 Mark II
Produkttyp	Bensindriven motorsåg
Cylindervolym	38 cm³
Utgående effekt	1,6 kW vid 9000 min⁻¹
Vikt (utan skärande utrustning)	4,68 kg
Bränsletankens kapacitet	350 mL
Kedjeoljetankens kapacitet	260 mL
Standardsvärdslängd	35 till 40 cm (14-16 tum)
Kedjedelning	3/8 tum (9,52 mm)
Kedjemått (länktjocklek)	0,050 tum (1,3 mm)
Tändstift	NGK BPMR 7A / BRISK HQT-1R
Elektrodavstånd	0,5 mm
Tomgångsvarvtal	2800 - 3200 min⁻¹
Kedjesmörjningssystem	Automatiskt
Garantirad ljudeffektsnivå	116 dB(A)
Säkerhetsanordningar	Kedjebroms, antirekylskydd, gasreglagespärr, kedjefångare
Rekommenderat underhåll	Daglig rengöring av luftfilter, regelbunden kedjeslipning, kontroll av kedjebroms
Reparerbarhet	Originaldelar från Husqvarna, service hos auktoriserad verkstad rekommenderas

Vanliga frågor - 135 Mark II HUSQVARNA

Vilket bränsle ska jag använda till Husqvarna 135 Mark II?

Använd en blandning av blyfri bensin (oktantal minst 90 RON) och kvalitets olja för tvåtaktsmotorer, i förhållandet 50:1 (2%). Använd inte bensin med mer än 10% etanol.

Hur startar man motorsågen kall?

1. Dra åt kedjebromsen. 2. Dra ut choke. 3. Tryck på bränslepumpen 6 gånger. 4. Håll maskinen på marken, fot på bakre handtaget. 5. Drag i startlinan tills det känns motstånd och sedan kraftigt. 6. När motorn hostar, stäng av choken och drag igen tills motorn startar.

Hur justerar man kedjespänningen?

Lossa kopplingskåpets muttrar, vrid spännskruven medurs för att sträcka kedjan tills den inte hänger under svärdet, dra sedan åt muttrarna medan du lyfter svärdets spets. Kontrollera att kedjan roterar fritt.

Vad är kedjeoljetankens kapacitet?

Kedjeoljetanken har en kapacitet på 260 mL. Använd vegetabilisk eller standard motorsågskedjeolja. Smörjsystemet är automatiskt.

Hur slipar man kedjan på Husqvarna 135 Mark II?

Använd en rundfil på 4,0 mm (5/32 tum) med en vinkel på 30° i förhållande till svärdet. Fila varje tand på samma sida, vänd sedan maskinen för den andra sidan. Respektera djupgången (inställning på 0,65 mm).

Vad väger motorsågen utan svärd och kedja?

Vikten utan skärande utrustning är 4,68 kg (cirka 10,3 pund).

Hur kontrollerar man kedjebromsen?

Kedjebromsen aktiveras genom att trycka fram det främre handskyddet. För att lossa, dra det mot det främre handtaget. Vid start ska bromsen vara åtdragen. Kontrollera regelbundet att den fungerar och att bromsbandets slitaget är mindre än 0,6 mm.

Vilken svärdslängd rekommenderas?

Svärd på 35 till 40 cm (14 till 16 tum) rekommenderas. Effektiv skärlängd är 33 till 38 cm.

Hur undviker man rekyl?

Håll alltid maskinen med båda händerna, skär inte ovanför axelhöjd, undvik att röra hinder med svärdets spets och använd en vässad kedja. Kedjebromsen och det främre handskyddet minskar risken.

Var hittar jag reservdelar till 135 Mark II?

Använd endast originaldelar från Husqvarna. Kontakta en auktoriserad återförsäljare eller serviceverkstad för delar som kedja, svärd, tändstift (NGK BPMR 7A) och luftfilter.

BRUKSANVISNING 135 Mark II HUSQVARNA

Det ursprungliga språket i denna bra克斯anvisning ar engelska. Bruksanvisninger på andere språk ar översättningar från engelska.

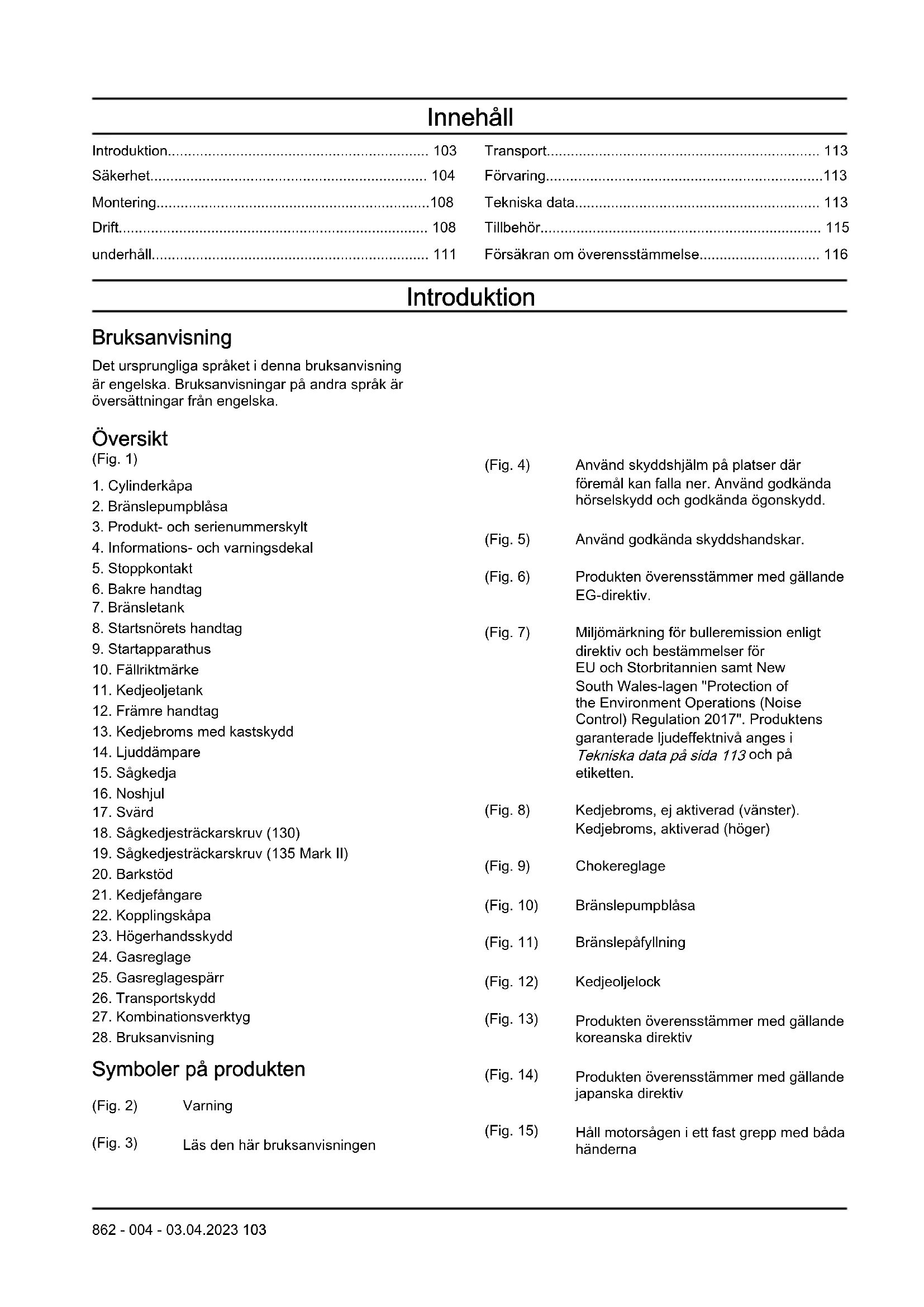

Översikt

(Fig. 1)	(Fig. 4)	Använd skyddshjälm på platser)dörremål kan falla ner. Använd godkändahörselskydd och godkända ögonskydd.
1. Cylinderkåpa
2. Bränslepumpblåsa
3. Produkt- och serienummerskylt
4. Informations- och varningsdekal	(Fig. 5)	Använd godkända skyddshandskar.
5. Stopkontakt
6. Bakre handtag	(Fig. 6)	Produkten överensstämmer med gällandeEG-direktiv.
7. Bränsletank
8. Startsnörets handtag	(Fig. 7)	Miljörmarkning für bulleremission enligtdirektiv och bestämelser fürEU och Storbritannien samt New
9. Startaparathus
10. Fällriktmärke
11. Kedjeoljetank		South Wales-lagen "Protection ofthe Environment Operations (NoiseControl) Regulation 2017". Produktensgaranterade ljudeffektniva anges iTekniska data på sida 113 och paetiketten.
12. Främre handtag
13. Kedjebroms med kastskydd
14. Ljuddämpare
15. Sågkedja
16. Noshjul
17. Svård	(Fig. 8)	Kedjebroms, ej aktiverad (vänster).Kedjebroms, aktiverad (höger)
18. Sågkedjesträckarskruv (130)
19. Sågkedjesträckarskruv (135 Mark II)
20. Barkstöd	(Fig. 9)	Chokereglage
21. Kedjefängare	(Fig. 10)	Bränslepumpblåsa
22. Kopplingskåpa
23. Högerhandsskydd	(Fig. 11)	Bränslepåfyllning
24. Gasreglage
25. Gasreglagespäär	(Fig. 12)	Kedjeoljelock
26. Transportskydd
27. Kombinationsverktyg	(Fig. 13)	Produkten överensstämmer med gällandekoreanska direktiv
28. Bruksanvisning
Symboler påprodukten	(Fig. 14)	Produkten överensstämmer med gällandejapsanska direktiv
(Fig. 2) Varning
(Fig. 3) Läs den härBruksanvisningen	(Fig. 15)	Häll motorsågen i ett fast grepp med bådahänderna

(Fig. 16) Använd den inte halten i bara en hand
(Fig. 17) Lat inte svardsspetsen komma i kontakt med ett foremal.
(Fig. 18) Denna produit überensstämmer med gällande brittiska direktiv.

Notera: Övriga symboler/dekaler på produitten avser specifika krav for certificeringar på andra kommersiella marknader.

WARNING: Manipulering av motorn upphäver EG-typgodkannandet für den harprodukten.

Produktansvar

Enligt lagstiftningen for Produktansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten repareras felaktigt
• Produkten repareras med delar som intekommen fran tillverkaren aller inte har godkants av tilverkaren
• Produkten har ett tillbehör som intekommen frän tillverkaren eller inte har godkänts av tillverkaren
• Produkten inte repareras vid att godkant servicecenter aller av en godkänd person.

Sakerhet

Sakerhetsdefinitioner

Definitionerna nedan beskriver allvarlighetsgraden for varje signalord.

WARNING: Personskador.

OBSERVERA: Skador på produit.

Notera: Denna information gör Produkten lättare att använda.

Allmanna sakerhetsanvisningar

• Använd Produkten på rätt satt. Felaktig användning kan orsaka skador erller dödsfall. Använd endastprodukten für arbetsuppgifterna som finns ienna bruksanvisning. Använd inteprodukten till andra uppgifter.

• Läs, Forstå och följ instruktionerna ienna handbok. Folj sakerhetssymbolerna och sakerhetsinstruktionerna. Om användaren inte följer instruktionerna och symbolerna kan skador eller dödsfall inträffa.

• Spara den har bruksanvisingen. Använd instruktionerna für att satta ihop, anvanda och Förvara din produit i gott skick. Använd instruktionerna für correkt installation av tillbehör och extrautrustning. Använd endast godkända tillbehör och extrautrustning.

• Använd inte en skadad produit. Följ underhällsschemat. Utför endast det unterhällarsarbete som du hittar instruktioner om i den har bruksanvisningen. Godkända servicecenter mäste göra allt annat unterhällarsarbete.
• Den har bruksanvisingen kan inte inkludera alla situationer som kan uppsta när du anvander Produkten. Var forsiktig och anvand sunt fornuft. Anvand inteprodukten erler utfor underhall pa Produkten om du inte ar trygg med situationen. Tala med en produktexpert, din aterforsaljare, din serviceverkstad ellert godkant servicecenter for att fa information.

• Koppla ur tändstiftskabeln innan du monterarprodukten, staller undan den forforvaring aller utfor unterhalb.
  Använd inte Produkten om den änderas frän dess Första specification. Byt inte ut en del av Produktenutan tillverkarens godkännande.Använd endastreservdeler som godkänts av tillverkaren.Felaktigt underhall kan leda till skador eller dödsfall.

• Undvik attandas in avgaserna frän motorn. Attandas in avgaser, ønga fran kedjeolja eller sagspøn under langre perioder kan utgöra en hällorsik.

• Starta inte Produkten inomhus eller nara brandfarlicht material. Avgaserna ar heta och kan medforna gnistor som kan orsaka brand. Otilracklig friskluftsflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidforallgiftning.
• Denna produit alstrar ett elektr magnetiskt falt under drift. Det elektr magnetiska faltet kan orsaka skador på medicinska implantat. Tala med din lakare och tillverkaren av eventuella medicinska implantat innan du anvander produits.
• Lat inte barn användaprodukten.
• Lat inte en personutan kannedom om instruktionerna anvandaprodukten.
• Overvaka alltid en person med nedsatt fysisk aller mental kapacitet som anvander Produkten. En vuxen person maste vara narvarande hela tiden.
• Lås in Produkten på en plats)där barn och obehöriga personer inte har atkomst.
• Produktken kan göra att foremål slungas ut, vilket kan orsaka skador. Folj sakerhetsinstruktionerna for att minska risken for personskador eller dödsfall.
• Lämna inteprodukten nar motorn ar pa. Stäng av motorn och se till att kedjan inte roterar.
• Användaren av Produkten ar ansvarig om en olycka inträffar.
• Kontrollera att delarna inte ar skadade innan du anvander Produkten.
• Folj nationella aller lokala lagar. De kan forhindra aller minskaprodukts Funktion under vissa forhällanden.

Sakerhetsinstruktioner for drift

• Kontinuierlig eller Återkommande drift avprodukten kan leda till "vita fingrar" eller motsvarande medicinska problem orsakade av vibrationer. Undersök dina händer och fingrar om du använderprodukten kontinuierligt eller regelbundet. Om fingrar och händer ar missfärgade erler om du upplever smärta, stickninger erller domningar sca du avbryta arbetet och kontakta likare omedelbart.
• Kontrollera att Produkten ar helt monterad innan du anvander den.
• Produktken kan fã foremål att skjutas ut, vilket kan orsaka skador pa ögonen. Använd alltid godkantt ögonskydd när du använder produkten.
• Var forsiktig, ett barn kan narma sig produkten utan din vetskap under användningen.
• Använd inte Produkten om det finns personer i arbetsområdet. Stoppaprodukten om en person gar in i arbetsområdet.

(Fig. 20)

• Se till att du alltid har kontroll overprodukten.
• Produktten måste hällas med bända handerna vid användning. Använd inte produkten med bara en hand. Användaren, annan personal, manniskor runt

omkring aller flera av dessa kan skadas allvarligt om Produkten anvands halen i bara en hand.
- Häll det främre handtaget med vänster hand och det bakre handtaget med höger hand. Hällprodukten på höger sida av kroppen.

(Fig. 21)

• Använd aldrig Produkten om du är trött, sjuk eller paverkad av alkohol, droger aller likemedel.
• Använd inte Produkten om duinte kan fã hjälp om en olycka inträffar. Se alltid till att andra vet att dukommen att användaprodukten innan du börjar använda den.
  Vand dig inte om medprodukten innan du kontrollerat att inga manniskor aller djur finns i sakerhetsomradet.
• Ta bort allt önskat material frän arbetsområdet innan du böjr. Om sāgkedjan träffar att objekt kan objektet skjutas ivåg och orsaka persorskada eller annan skada. Oenskat material kan lindas runt sāgkedjan och orsaka skador.
• Använd inte Produkten i dāligt väder sāsom dimma, regn, härd vind, vid risk for Ṕaka aller andra väderforhällanden. Riskabla Förutsättingar sāsom hala underlag kan uppsta på grund av dāligt väder.
• Se till att du kan rora dig fritt och arbeta i en stabil position.
• Se till att duinte kan falla när du använderprodukten. Luta dig inte när du använderprodukten.
• Håll alltid produit med båda händerna. Håll det främre handtaget med vänster hand och det bakre handtaget med höger hand. Håll produits på höger sida av kroppen.
• Sågkedjan böjr rotera om chokereglaget År i chokeläge nar motorn startup.
• Stanna motorn innan du flyttarprodukten.
• Lagg inte nedprodukten om motorn ar pa.
• Stanna motorn innan du tar bort oönkat material frän Produkten. Låt skärurtrustningen stanna innan du avlågsnar skärmaterialialet.
• Använd inte Produkten uppe i ett trad. Att användaprodukten uppe i ett trad kan leda till persökador.

(Fig. 22)

• Kedjebromsen måste vara aktiverad narprodukten startas, for att minska risiken att sāgkedjan träffar dig vid start.

(Fig. 23)

• Ett kast kan orsaka allvarlig eller livshotande skada for användaren och andra. För att minska risken maste du kännà till orsakerna till kast och hur man undviker dem.
  Följ alla sakerhetsinstruktioner for att minska risken for kast samt andra krafter som kan orsaka allvarlig skada eller dödsfall.

• Justera sagkedjespenningen regelbundet for att se till att kedjan ar riktigt spänd. En slak sagkedja kan hoppa av och orsaka allvarlga personskador aller dödsfall.

• Fäll inte trad med felaktiga metoder. Detta kan orsaka personskador, gora att en kraftledning traffas aller orsaka annan skada pa egendom.

• Användaren ská hälla sig i uppsidan av en sluttning eftersom tradet kan komma att rulla eller glida ner;när det har fällts.

(Fig. 24)

• Planera och forbered retrattvagen innan du börjar saga. Retrattvagen maste vara ungefär 135 grader fran fallriktningen.

• Riskzonen

• 1. Rettrattvagen
• 1. Fallriktningen

(Fig. 25)

• Stanna alltid motorn innan du flyttar produkten.
• Se till att du står stadigt med fötterna på marken och med jämn viktördefining.

(Fig. 26)

• Använd endastprodukten om du stå på stadig mark. Användning avprodukten utan att stå på stadig mark kan leda till allvarliga skador erler dödsfall for användaren aller andra. Använd inteprodukten frän en stege aller i ett träd.

(Fig. 27)

Kast, glidning, studsnig och slappning

Olika krafter kan minska den sakra kontrollen over Produkten.

Glidning ar nar svardet ror sig snabbt sidledes i traet.
- Studsning ar när svärdet lyfter frän traet och vidrödet om och om igen.
- Släpping ar när produiten faller nedät after att sagsnittel gärigenom træt. Detta kan göra att sagkedjankommen i kontakt med en kroppsdel ull erett foremål och orsaka personskador aller andraskador.
Kast ar nár noshjuletkommen i kontakt med objekt och plotsligt kastas bakat, uppat eller framat. Kast intraffar aven nar taret sluter sig och hyper fast sagkedjan under sagning. Omproduktenkommen i kontakt med ett foremal i taret kan det hända att du tappar kontrollen. (Fig.28)

• Roterande kast kan intraffa nar den sagkedjankommen ikontakt med ett foremal vid noshjulet. Detta kan leda till att kadjan graver sig ned i objektet och att kadjan omedelbart stoppas. Resultatet blir en mycket snabb, omvand reaktion som kastar svardet upp och bakat i riktning mot anvandaren. (Fig. 29)
• Klämkast kan inträffa Near sāgkedjan plötsligt stoppas under sāgningen. Traet sluter till och hyper fast sāgkedjan langs noshjulet. Kedjans plötsiga stopp reverserar kedjans kraft och gör attprodukten rör sig i motsatt riktning av

kedjan. Produkten rör sig bakat i riktning mot användaren. (Fig. 30)

• Indragning kan intraffaRARYtagkedjan plotsligt stoppas nar den kommer i kontakt med ett foremäl i träet langs svärdets undersida. Det plotsliga stoppet drarprodukten framät och bort fran användaren vilket kan gora att användaren tappar kontrollen overprodukten. (Fig. 31)

Sakerställ att du Förstär hur alla dessa krafter verkar och hur du undviker dem innan du använderprodukten. Uppsök Att Förhindra kast, glidning, studsnig och slappning på sida 106.

Att Förhindra kast, glidning, studsning och släppning

• Se till att hällaprodukten stadigt nar motorn ar igäng. Häll högra handen i det bakre handtaget och vänstra handen i det främre handtaget. Greppa hart med tummarna och fingrarna rund handtagen. Slapp inte.
• Häll kontroll über Produkten under sagning och after att tradet fallit till marken. Låt inte motorsagens vikt göra att den faller ned Near sagsnittet ar klart.
• Se till att området)där du skā sāga ar fritt frán hinder. Lát inte noshjulet vidrōra en trädstam, greller annat hinder medan du använderprodukten. (Fig. 32)
  Sagamedhogt varvtil.
• Sträck dig inte für längt och sāga inte über axelhöjd. (Fig. 33)
• Folj tillverkarens instruktioner for slipning och underhäll av sågkedjan.
• Vid byte, använd endast de svärd och sāgkedjor som specificeras av tillverkaren.
• For stor underställning ökar saggkedjans kastbenägenhet.

Personlig skyddsutrustning

Använd alltid korrekt personlig skyddsutrustning när du använder Produkten. Personlig skyddsutrustning minskar graden av skada om en olycka inträffar, men forhindrar den inte.
- Använd inte lösst sittende kläder som kan fängas upp av sagkedjan.
- Använd en godkänd skyddshjälm.
- Använd alltid godkänt hörské skydd nar du använder Produkten. Buller under en langre period kan leda till hörselnedsätting.
- Använd skyddsglasögon eller ansiktsvisir für att minska risiken für skador frän flygande foremål. Produktken kan flytta foremål som sagspan och små trästycken med stor kraft. Detta kan orsaka allvarlig skada, även på ögonen.
- Använd skyddshandskar für motorsågning.
- Använd byxor med skydd für motorsågning.
- Använd stövlar med skydd für motorsågning, stålhättä och halkfria sulor.

• Se till att du har forsta hjälpen i narheten.
• Det kan komma gnistor ur ljuddamparen, svardet och kedjan eller annan kalla. Ha alltid verktyg for brandslacking och en spade till hands for att forhindra skogsbränder.

Sakerhetsanordningerpáprodukten

• Använd inte en produit med skadad skyddsutrustning. Om Produkten ar skadad bör dul tala med ett godkänt servicecenter.

Kontroll av stopkontakten

1. Starta motorn. Se Innan du startup motorn pa sida 109.
2. Kontrollera att motorn stängs av;när stoppreglaget flyttas till stopplaget.

Kontrolera gasreglagesparren

1. Se till att gasreglaget (B) ār LAST pa tomgang när du släpper gasreglagesparren (A) (Fig. 34).
2. Tryck på gasreglagets lásning (A) och kontrollera att den gár tillbaka till sitt ursprungligagressive nar du släpper den.
3. Tryck pā gasreglaget (B) och kontrollera att det gár tillbaka till sitt ursprungliga lage nar du släpper det.
4. Starta motorn och ge sedan fullgas.
5. Slapp gasreglaget och kontrollera om sagkedjan stannar.
6. Om sagkedjan roterar vid tomgangsvarvital skadu vrida tomgangsskruven moturs tills sagkedjan stannar.

Skydd

Skyddet forhindrar att objekt slungas ut i riktning mot användaren. Skyddet forhindrar oavsiktlig kontakt mellan användaren och sāgkedjan.

• Se till att skyddet ar tillatet for anvandning i combination med Produkten.
• Använd inte Produktenutan skyddet.
• Se till att skyddet inte ar skadat. Byt ut skyddet om det ar slitet eller skadat.

Branslesakerhet

• Starta inte Produkten om det finns bransle eller motorolja påprodukten. Ta bort det oönskade branslet/oljan och lát Produkten torka. Ta bort oönskat bransle是从 produit.
• Om du spillt bransle på kläderna skall dessa bytas omedelbart.
• Se till att inte få brändsle på kroppen, det kan orsaka personskador. Om du fär brändsle på kroppen använder du tval och vatten for att ta bort brändslet.

• Starta inte motorn om du spiller olja eller branske på produiten eller på kroppen.

• Starta inteprodukten om motorn har en läcka. Undersök regelbundet om motorn lacker.

• Var fösigtig med bränsle. Bränsle ar brandfarlicht och ángorna ar explosiva och kan orsaka skador eller dödsfall.
• Undvik att andas in brändslangor dā det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.
• Rök inte i narheten av branslet eller motorn.
• Placera inga varma foremål i narheten av branslet eller motorn.
  Fyll inte pa bransle nar motorn ar pa.
• Se till att motorn har svalnat innan du fyller pa bransle.
• Innan du fyller på bransle bör du öppna bransletankloket langsamt och försiktigt släppa på trycket.
• Fyll inte på brännsle i motorn inomhus. Otilräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• Dra át tanklocket fösiktigt, annars kan brand uppsta.
• Flytta produit minst 3m fran den plats dar du fyllde pa tanken innan du startar den.
• Fyll inte på med für mycket bränds i brändsletanken.
• Kontrollera att laktione inte kan uppsta nar du flyttan Produkten erler branslebehallaren.
• Placera inte Produkten eller branslebehällaren)daret finns öppen eld, gnistor erler tandlågor. Se till attdet inte finns nàgon öppen eld i forvaringsutrymmet.
• Använd endast godkända behällare när du flyttar branslet eller ställer undan branslet forforvaring.
• Töm bransletanken före längtidsforvaring. Folj lokala lagar om var du kan kasta bransle.
• Rengörprodukten fore langtidsforvaring.
• Ta bort tandstiftskabeln innan du ställer undanprodukten for Förvaring sà att motorn inte oavsiktligt startar.

Sakerhetsinstruktioner for underhall

• Koppla frän tändstiftet innan du utfor underhall pa produiten, forutom vid justering av forgasaren.
• Lat en auktoriserad äterförsäljare utföra all service forutom atgärderna i unterhall pa sida 111.
• Kontrollera att sagkedjan stannar när gasreglaget släpps.
• Håll handtagen torra, rena och fria是从olja och branslebandning.
• Se till att lock och fästskruvar ar ordentigt atdragna.
• Ej godkända ersättningskomponenter eller borttagning av sakerhetsanordningar kan orsaka skador på produkten. Detta kan också orsaka allvarliga skador på användaren eller manniskor rund omkring. Använd endast rekommenderade tillbehör och reservdilar. Modificera inteprodukten.

• For saker och hög prestanda ska du se till att sagkedjan alltid ar väslipad och ren.
  Följ instruktionerna for smörjning och byte av tillbehör.

• Kontrollera om det finns nagra skadade delar papydkukten. Se till att skadade skydd erler delar fungerar korrekt innan produkten ater tas i bruk. Kontrollera om det finns skadade ell ferjusterade delar ell derar som inte kan rora sig som de sca. Kontrollera om det finns nagra andr forhallanden som kan paverka Produktens fungkton. Se till att produkten ar korrekt monterad. Skydd ell andra skadade delar sca repareras ell bytas ut av en

auktoriserad äterförsäljare savida annat meddelas i braksanvisingen.

• Forvara produkten på en torr, hög plats eller i ett LAST utrymme öatkomligt für barn här den inte används.
• Under transport eller forvaring avprodukten ska den vara forsedd med transportskydd erller innesluten.
• Använd aldrig spillolja. Spilloljä ar skadlig für dig och kan orsaka skador på Produkten och miljon.

Montering

VARNING: Läs och Förstå sakerhetskapitlet innan du monterarprodukten.

Montera svard och sagkedja

1. Ta loss svardsmuttrarna och kopplingskapan. Ta bort transportskyddet (A). (Fig. 35)
2. Montera svardet over svardsbultarna. Placera svardet i sitt bakersta lage.
3. Ta pā skyddshandskar.
4. Placera kedjan over kedjedrivhjulet och i svardsparet. Borja pa svardets ovensida. (Fig. 36)
5. Kontrollera att skärens eggar ar riktade framåt på ovensidan av svärdet.

6. Montera kopplingskapan och for in kedjespannartappen i svardets urtag.

7. Kontrollera att kedjans drivlänkar passar på kedjedrivhjulet. Kontrollera även att kedjan ligger ratt i svärdsparet.

8. Dra at svardsmuttrarna med fingrarna.
9. Vrid sagkedjestrackarskruven medurs for att spanna sagkedjan. Sagkedjan ska spannas tills den inte hänger slak pa svardets undersida men fortfarande kan dras latt for hand. (Fig. 37) (Fig. 38)

10. Dra fast svardsmuttrarna med kombinyckeln samtidigt som svardsspetsen halls upp. (Fig. 39)

11. På en ny kedja maste kedjespenningen kontrolleras ofta tills kedjan ar inkörd.

12. Kontrollera kedjespenningen regelbundet. Ratt kedjespenning ger bra prestanda och lang livslängd.

Drift

WARNING: Läs och Första sakerhetskapitlet innan du anvanderprodukten.

Sà använder du bransle

OBSERVERA: Denna produit har en tvataktsmotor. Anvand en blandning av bensin och tvataktsmotorolja. Se till att anvanda ratt mangd olja i blandningen. Ett felaktigt blandningsforhallande av bensin och olja kan skada motorn.

Branslebrandning

Blandningsforhällande for bensin och tvåtaks motoroljär 50:1 (2 %)

Bensin	Tvåtaksmotorolja
3,79 liter 77 ml
4,55 liter 95 ml
5 l 100 ml

Sá gór du brännslebandningen

1. Beräkna den korrekta kvantiteten av bensin och motorolja (blandningsforhällande 50:1). Blanda inte mer brändslebandningän for 30 dagar. Se Brändslebandning på sida 108.
2. Fyll pa med halften av bensinkvantiteten i en ren branslebehallare med antispillventil.

OBSERVERA: Använd inte bensin med merän 10% etanol (E10). Det kan orsaka skador på Produkten.

OBSERVERA: Använd inte bensin med ett oktantal lagre an 90 RON (87 AKI). Det kan orsaka skador på Produkten.

Notera: Använd bensin med att högre oktantal om du ofta använder Produkten vid kontinuerligt högt motorvarvital.

1. Fyll pahela kvantiteten av tvatakts motoroljabranslebehallaren.

OBSERVERA: Använd alltid motorolja av hög kvalitet som ar avsedd for luftkylda tvåtaksmotorer. Andrea oljor kan orsaka skador påprodukten.

1. Skaka branslebandningen sa att innehallet blandas.
2. Fyll pa branslebehällaren med den Återstående kvantiteten bensin.
3. Skaka bransleblandningen sa att innehallet blandas.
4. Fyll sagens bransletank med branslebandningen. Se Branslebandning pa sida 108.

1. Se till att bränslebandningen ar den korrekta och att den forvaras i en bränslebehällare med antispillventil.
2. Om detkommen bransle pa behallaren tar du bort det och later behallaren torka.
3. Se till att området i narheten av brändsletankloket År rent.
4. Ta bort bransletanklocket. (Fig. 40)
5. Skaka branslebehällaren innan du tillsätter bransblelandningen i bransletanken.
6. Satt tillbaka bransletanklocket.

Produkten har att automatiskt smörjsystem. Var noga med att använda rätt kedjeolja och folj anvisingarna.

1. Använd vegetabilisk sāgkedjeolja eller en vanlig sāgkedjeolja.
2. Se till att området runt locket till sågkedjeoljetanken ar rent.
3. Ta bort locket fran sagkedjeoljetanken ().
4. Fyll sagkedjeoljetanken med rekommenderad sagkedjeolja.
5. Satt tillbaka locket pa sagkedjeoljetanken.

Innan du startup motorn

• Genomsökprodukten after saknade, skadade, losa aller slitna delar.
• Undersök muttrar, skruvar och bultar.
• Undersök luftfrittret.
• Undersök gasreglagets lásning och om gasreglaget fungerar korrekt.
• Undersök om stoppreglaget fungerar korrekt.
  Genomsokprodukten afterbranslelacor.
• Undersök om sagkedjan ar skärpt och spänd.

Starta kall motor

1. For kastskyddet framat for att aktivera kadjebromsen. (Fig. 41)
2. Dra chokereglaget utat och uppat.

3. Tryck pa branslepumpblasan sex ganger. (Fig. 42)

4. Hållprodukten chassi på marken med vänster hand.

5. För höger fot genom det bakre handtaget.
6. Dra langsamt i startsnörets handtag med höger hand tills du känner ett visst motstand.
7. Dra startsnörets handtag med mer kraft. (Fig. 43)

OBSERVERA: Dra inte i startsnoret forran det tar stopp. Slapp inte startsnoret nar det ar fullt utdraget. Slapp startsnoret langsamt. Om du inte foljer dessa instruktioner kan motorn skadas.

Notera: Dra inte i gasreglaget när du startar motorn.

1. Fortsatt dra i startnörets handtag tills motorn startar aller forsoker starta (dra högst tre gänger).
2. Om motorn startar eller forsoker att starta trycker du ned chokereglaget. (Fig. 44)
3. Fortsatt dra tills motorn startar.

Notera: Låt inteprodukten fortsett att vara igång. Utför de två foljande stegen omedelbart.

1. Håll det bakre handtaget med höger hand och det främre handtaget med vänster hand.
2. Dra omedelbart kastskyddet bakat i riktning mot det främre handtaget for att koppla ur kadjebromsen. (Fig. 23)

Notera: Kedjan kommt att rora sig.

1. Kör 20-30 sekunder på forhöjd tomgang.
2. Dra gasreglaget latt for att stalla in normal tomgang.
3. Kör 20-30 sekunder på normal tomgäng.
4. Använd Produkten.

Starta en varm motor

1. For kastskyddet framat for att aktivera kadjebromsen. (Fig. 41)
2. Dra chokereglaget utat och uppata.
3. Tryck pa branslepumpblasan sex ganger. (Fig. 42)
4. Tryck ned chokereglaget. (Fig. 44)
5. Häll produits chassi på marken med vänster hand.
6. För höger fot genom det bakre handtaget.
7. Dra langsamt i startsnorets handtag med hoger hand tills du kanner ett visst motstand.
8. Dra startsnörets handtag med mer kraft. (Fig. 43)

OBSERVERA: Dra inte i startsnoret forrän det tar stopp. Slapp inte startsnoret nar det ar fullt utdraget. Slapp startsnoret langsamt. Om du inte foljer dessa instruktioner kan motorn skadas.

Notera: Dra inte i gasreglaget när du startar motorn.

1. Dra i startsnörets handtag tills motorn startar.

Notera: Låt inteprodukten fortsett att vara igång. Utför de två foljande stegen omedelbart.

1. Håll det bakre handtaget med höger hand och det främre handtaget med vänster hand.
2. Dra omedelbart kastskyddet bakat i riktning mot det främre handtaget for att koppla urkedjebromsen. (Fig. 23)

Notera: Kedjan kommt att rora sig.

1. Vanta 10-15 sekunder.
2. Dra gasreglaget latt for att stalla in normal tomgang.
3. Använd Produkten.

Start av motorn när bränslet ar for varmt

Om Produkten inte startar kan det bero på att brändslet ar for varmt.

Notera: Använd alltid nytt bränste och minskadrifttiden i varmt väder.

1. Placera produkten på en sval plats i skugga.
2. Lat Produkten svalna i minst 20 minutes.
3. Tryck på brändslepumpblåsan om och omigen i 10-15 sekunder.
4. Folj proceduren for start av kall motor. Se Starta kall motor på sida 109.

Stoppa

Tryck ned stoppreglaget for att stoppa motorn.

Notera: Stoppreglaget Återgår automatiskt till ursprungslaget.

Anvanda barkstöd

Barkstödet häller fast traet nar du sögar. Barkstödet ar en svängpunkt mellan motorkropp och svärd.

1. Placera den nedre änden av barkstödet vid ratt brytmånsbredd.

2. Tryck det främre handtaget med vänster hand och lyft det bakre handtaget med höger hand.

3. Sāga tills du fār ratt brytmánsbredd.

Notera: Brytmånen måste ha samma tjocklek hela vagen.

1. Sāga till mer ān halften av diametern och satt sedan i fällkilen i sagsnittet.

Fälla trad

1. Ta bort smuts, stenar, lös bark, spikar, haftklamrar och kablar fran tradet där skäret sca göras.
2. Sāga ett övre riktskar till 1/3 av tradets diameter, vinkelrätt mot fallriktningen. (Fig. 45)
3. Sāga ett nedre, horisontellt riktskar. Detta minskar risken for att sāgkedjan aller svardet klams fast när det andra skäret gös.
4. Sāga fällskäret (X) minst 50 mm (2 tum) högre an det horisontella riktskäret. Se till att fällskäret gös parallelt med det horisontella riktskäret sa att tillräckligt med tra kan bilda brytmän narr tradet faller. Sāga inteigenomenna brytmän. Brytmänen av trä Förhindrar att tradet vrids och faller i fel riktning. (Fig. 46) och (Fig. 47)
5. När fällskäret närmar sig brytmänen böjr tradet falla. Försakra dig om att tradet faller i rätt riktning och inte tippas bakåt och klämmer fast sagskedjan. Stoppa sagningen innan fällskäret närigenom for att forhindra detta. Använd kilar av træ eller plast for att Sara fällskäret och lata tradet falla i avsedd riktning. (Fig. 48)
6. Ta bort produkten ur skäret nar tradet böjar falla. Stäng av motorn, ställ ned produkten och retirera som planerat. Se upp medGRENAR som kan falla uppifran och se till att ha bra fotfaste. (Fig. 49)

Kvista ett träd

1. Använd större grenar som stöd für att hälla stocken ovanfor marken.
2. Kapa sma kvistar med ett snitt (Fig. 50)
3. Kapa grenar som ligger i spann underifrän for att undvika att sāgkedjan aller svardet klams fast.

Kapa en stock

OBSERVERA: Latinte sagkedjan komma ikontakt med marken.

• Om stocken har stdd langs hela dess langd, kapa ovanifran stocken (med dragande kadja). (Fig. 51)

• Om stocken har stdd ienaänden kapar du forst 1/3 av diametern underifran stocken (med skjutande kadja).

• Om stocken har stod i bada andar, kapa 1/3 av diametern ovanifr. Slutfor kapingen underifr genom de aterstaende 2/3 av stocken till det forsta skaret. (Fig. 52)

• Om stocken ligger i en sluttning ske du alltid se till att stå ovanfor stocken i sluttningen. Håll noggrann kontroll over motorsågen nar du kapar stocken. Slapp kaptrycket på sagen nara slutet av skäret och häll här t pakre och främre handtaget. (Fig. 53)

underhäll

VARNING: Läs och Första sakerhetskapitlet innan du rengör, reparar erller utfor unterhalb på Produkten.

Underhällsschema

Se till att du foljer underhällsschemat. Intervallen beräknas utifrän daglig användning avprodukten. Intervallen ar annorlunda om du inte använder Produkten varje dag. Utför endast det unterhällsarbete som finns i den har bruksanvisingen. Tala med ett godkänt servicecenter om andra unterhällsarbeten som inte finns i den har bruksanvisingen.

Dagligt underhäll

Rengor utvandiga ytor.
- Kontrollera att gasreglagesparren och gasreglaget fungerar som de ska.
- Rengör kedjebromsen och se till att den fungerar korrekt.
- Inspektera om kedjefangaren har skador. Byt kedjefangaren om den ar skadad.
Vänd svardet dagligen sa att slitaget blir jämnare.
- Kontrollera att smörjålet på svärdet inte ar tilläppt.
- Ta bort sagspân och annat öönkat material under kopplingskåpan.
- Rengör svärdsparet. (Fig. 54)
- Se till att svärdet och kedjan fãr tillräckligt med olja.
- Kontrollera att sāgkedjan inte har sprickor ell er ojämnt slitna nitar och länkar. Om sa kravs, byt ut kedjan.
- Kontrollera att sagkedjan ar korrekt spänd och att den inte har grader på drivlänkarna. Om sökravs, byt ut kedjan.
- Slipa sagkedjan. Se Slipa sagkedjan pa sida 112.
- Kontrollera att kedjedrivhjulet inte ar onormalt slitet, och byt ut det om sa kravs. (Fig. 55)
- Rengör startapparathusets luftintag.
- Se till att skruvar och muttrar År átdragna.
- Se till att reglagen fungerar som de ske.

Underhäll varje vecka

• Kontrollera att kylsystemet fungerar som det ska.
• Kontrollera att startanordningen, startsnoret och returfjädern fungerar korrekt.
• Kontrollera att vibrationsisolatorerna inte ar skadade.

(Fig. 56)

• Fila bort alla grader på svärdets kanter.
• Rengör eller byt luddämparenş gnistfängarnät.

(Fig. 57)

• Rengör utvändiga ytor på forgasaren och dess angransande områden.
• Rengör luftfiltret. Montera ett nytt luftfilter om det ar skadat eller for smutsigt for att kunna rengöras helt. Se Rengöring av luftfiltret på sida 112for mer information.

Underhäll varje manad

• Kontrollera bromsbandet på kedjebromsen med avseende på slitage. Byt;nar bromsbandet;nar dess tjocklek arindre an 0,6 mm (0,024 tum) på det mest slittna stallet().

(Fig. 58)

• Kontrollera om det finns slitage på kopplingscentrum, kopplingstrumman eller kopplingsfjädern().
• Rengör tandstiftet. Kontrollera att elektrodavständet ar korrekt().

(Fig. 59)

• Rengör utvändiga ytor på forgasaren och dess angransande områden.
• Kontrollera bransleffiltret och bransleslangen. Byt ut filtret vid behov.
  Tömbensintanken.
  Töm oljetanken.
• Undersök alla kablar och anslutningar.

Arligt underhäll

• Undersök tändstiftet.
• Rengör utvändiga ytor på forgasaren och dess angransande områden.
  Rengör kylsystemet.
• Undersök gnistfangarnatet.
• Undersök bransleftiltret.
• Undersök brändslangen avseende skador.
• Undersök alla kablar och anslutningar.

Periodiskt underhäll

• Lat ett auktoriserat servicecenter reparera aller byta ut ljuddamparen after 50 driftstimmar.

• Utför unterhalb på tändstiftet;när:

• motorns effektivä ar låg.

• motorn ár svárstartad.

• motorn inte gär korrekt på tomgang.

• Kontrollera sagkedjesmorjningen vid varje tankningstillfalle. Se Kontroll av sagkedjans smorjning pa sida 113.

Sà justerar du tomgangsvarvtalet

Se till att luftfiltret ar rent och att luftfilterkapan sitter fast innan du justerar tomgangsvarvtalet.

1. Vrid tomgangsskruven, markt med ett "T", medurs tills kedjan börjar rotera.
2. Vrid tomgangsskruven, markt med att "T", moturs tills kedjan slutar rotera.
3. Tomgangsvarvtalet skara varä lagre an det varvta la sagkedjan börjar rotera. Tomgangsvarvtalet ar korrekt nar motorn arbetar jämnt i alla positioner.

Utföra unterhalb på gnistfängarnätet

• Använd en stålborste for att rengöragnaistfängarnätet. (Fig. 57)

Underhäll av tändstiftet

OBSERVERA: Anvand det rekommenderade tändstiftet. Se till att detnya ar likadant som tilverkarens del. Ett felaktigt tändstift kan skada Produkten.

1. Om motorn inte startar eller fungerar som den ske bör du kontrollera om tändstiftet har nagot främande material. Om du vill minska risken for oönskat material på tändstiftets elektroder:
   a) Se till att tomgangsvarvtalet ar korrekt justerat.
   b) Se till att branslebandningen ar korrekt.
   c) Set till att luftfiltret ar rent.
2. Rengör tandstiftet om det és smutsigt. Kontrollera att elektrodavstandet és korrekt(). (Fig. 59)
3. Byt ut tändstiftet om det ar nödvändigt.

1. Tag bort luftfilterkapan och luftfittret. (Fig. 60)
2. Rengör luftfiltret med hjälp av varmt tvålvatten. Se till att luftfiltret ár torrt innan du installerar det.
3. Byt ut luftfiltret om det ar for smutsigt for att rengora helt. Byt alltid ut ett skadat luftfilter.

Slipa sagkedjan

Skärlänk

Den sagsande delen hos sagskedja kallas skarlänk och bestar av en skartand (A) och en underställningsklack (B). Avstandet i höjd mellan dessa avgör skardjupet, underställningens inställning (C)().

(Fig. 61)

Vid skärpning av skärtd finns 5 matt att ta hänsyn till.

• Filningsvinkel
  (Fig. 62)
• Stötvinkel
  (Fig. 63)
• Filläge
  (Fig. 64)
• Rundfilens diameter().
  (Fig. 65)

Skärpning av skärland

Använd en rundfil och en filmall für skärpning
av skärtnänderna (). För information om
rekommenderad fildiameter och mall für motorsågens
installerade sāgkedja, se Sāgkedjeslipining och
sāgkedjekombinationer på sida 115.
(Fig. 66)

1. Se till att kedjan har korrekt spanning. En kedja utan korrekt spanning rör sig sidledes och skärps inte korrekt.
2. Fila alla tänderna på ena sidan. Fila franskärtandens insida och minska trycket vidreturnorelsen.
3. Vrid motorsågen till motsatt sida och filaskärrtänderna.
4. Se till att fila sa att alla tänder haller sama langd.
   Byt ut en sliten sagkedja nar skartandens langd minskat till 4 mm (5/32 tum).

Justera understands

Fila skäränderna innan du ställer in underställingen. Se Skärnping av skärnd pa sida 112 Vid filming av skärnden (A) minskar underställingen (C). For att behalla maximal skärkapacitet maste underställingen (B) filas ned for att uppnä rekommenderad underställing. Se Sågkedjeslipning och sågkedjekombinationer pa sida 115, där du hittar rätt djupmatt for din kadja.

(Fig. 67)

(Fig. 68)

Notera: Denna rekommendation forutsätter att skärtändernas langd inte filats ner onormalt.

Använd en flatfil och underställningsmall och justera underställningen.

1. Lagg mallen over sagkedjan. Information om användning av filmallen finns på forpackningen.
2. Använd flattilen på ovensidan av underställningsklacken som sticker ut genom underställningsmallen. Understandingen ar korrekt daß inget motstand kännns nar du drar filen over mallen.

Spanna sagkedjan

Notera: På en ny kadja måste kedjespenningen kontrolleras ofter tills kadjan ar inkörd.

1. Lossa svardsmuttrarna som haller fast kopplingskapan. Anvand kombinyckeln. (Fig. 69)
2. Dra sedan Åt svärdsmuttrarna for hand sa hart du kan.
3. Lyft upp pa svardets spets och spann sagkedjan genom att skruva kedjesppnarskruven. Anvand kombinyckeln. Spann sagkedjan tills den inte hanger slak pa svardets undersida. (Fig. 70)
4. Dra at svardsmuttrarna med kombinyckeln och lyft samtidigt svardsspetsen. (Fig. 71)
5. Kontrollera att du kan dra sunt sagkedjan for hand och att den inte hänger ned. (Fig. 72)

Smörjning av skärutrustningen

Kontroll av sagkedjans smörjning

Kontrollera sagkedjesmorjningen vid varje tankningstillfalle.

1. Starta motorsågen och lata den gå med 3/4 varvtil. Peka svärddsspetsen mot en ljust färgad yta och häll den på cirka 20 cm (8 tum) avständ.
2. After 1 minuts körning visas en oljerand på denljusa ytan.
3. Om du inte kan se en oljerand after 1 minut, skasvärdets oljekanal rengöras. Rengör spåret i kantenpå svärdet. Se till att svärdets noshjul roterar fritt och att det inte finns nagot som blockerar smörjhålet. Rengör och smörj noshjulet.
4. Starta motorsägen och lata den gå med 3/4 varvtil. Peka svärddsspetsen mot en ljust fārgad yta och häll den pà cirka 20 cm (8 tum) avständ.
5. After 1 minuts körning visas en oljerand på den ljusa ytan.
6. Om du inte kan se en oljerand after 1 minut, kontakta en auktoriserad äterförsäljare.

Transport

• For att undvika skador sca transportskyddet vara papi plats paskarutrustingen under transport.

• Kontrollera att Produkten inte kan röra sig under transport.

Fövaring

• Forvara alltid produit på en saker plats nar den inte används. Läckor och Ångor frän produits kan komma i kontakt med gnistor, lágor frän elektrisk utrustning, elektriska gräsklippare, reläer/ strombrytare, värmeppannor och mycket annat.

• För att undvika skador ska transportskyddet vara pól plats på skärutrustningen vid forvaring.

• Forvara alltid bransle i en godkänd behällare.

• Ta bort tandhatten fran tandstiftet och aktivera kedjbebromsen innan forvaring.

• Töm bransle- och kedjeoljetanken'narprodukten skaförvaras under en langre tid. Kassera forbrukadevatskor pa korrekt satt.

Tekniska data

	enhet 130	(H13038HV) 135 Mark II	(H13038HV)
Motorspecifikationer
Cylindervolym cm	3	38 38
Tändstift - NGK BPMR 7A, RASK		HQT-1R.	NGK BPMR 7A, RASK HQT-1R.
Elektrodavständ mm (tum) 0,5 (0,02) 0,5 (0,02)
Volym, brändsletank cm	3	350 350
Tomgångsvarvtil min	-1	2 800–3 200 2 800–3 200
Effekt vid 9 000 varv/min-1	kW 1,5	,6
Hällbarhetsperiod tim 125 125
Buller- och vibrationsdata
Ekvivalent vibrationsnivå (ahv, ekv.) vänsterhandtag31	m/s2	3,72 3,72
Ekvivalent vibrationsnivå (ahv, ekv.) högerhandtag32	m/s2	5,5 5,5
Ljudeffektnivå, garanterad (LwA)33	dB(A) 116	116
Ljudeffektnivå, uppmätt34	dB(A) 114	114
Ljudtrycksnivå vid användarens öra35	dB(A) 102	102
Produktens mätt
Vikt (exklusive skärutrusting) kg 4,68 (10,3) 4,68	(10,3)
Oljetankvolym cm	3	260 260
Bränsle- och smörjsystem
Oljepumpkapacitet vid 9 000 varv/min-1	ml/min 9	9
Typ av oljepump	-	Automatisch	Automatisch
Sågkedja och svärd
Standardsvärdslangd	cm (tum)	35–40 (14–16)	35–40 (14–16)
Rekommanderad svärdslangd	cm (tum)	35–40 (14–16)	35–40 (14–16)
Effektiv skärängd	cm (tum)	33–38 (13–15)	33–38 (13–15)
Maximal sågkedjahastighet	m/s	22,3 22,3
Sågkededelning	mm (tum)	9,52 (3/8)	9,52 (3/8)
Tjocklek på drivlänkar (bredd)	mm (tum)	1,3 (0,050) 1,3 (0,050)
Typ av kedjedrivhjul	-	Kugghjul	Kugghjul
Antal kedjehjulkuggar	-	6	6

Tillbehör

Kombinationer av svard och sagkedja

Svärd Sågkedja
Längd Kedjedeling	Spårvidd Max. no.	sradie Typ Antal drivländkar
14 tum 3/8 tum 0,0	50 tum 7T Husqvarna	H37		Husqvarna S93G	52
16 tum 56

Sågkedjeslipning och sågkedjekombinationer

Typ av kadja	Storlek, rundfil	Eggvinkel Stättninkel Filguidevin-kel			Inställning av under-ställning	Djupmått, articelnr	Filmall, arti-kelnr
H37, S93G 5/32 tum4,0 mm	80° 30° 0° 0,0	25/0,65	50569	81-03	50524	37-01		(H37)5878090-01(S93G)

Försakran om overensstammelse

EU-forsakran om overensstammelse

Vi, Husqvarna AB, SE561 82 Huskvarna, Sverige, tel: [phone], forsakrar pa eget ansvar attprodukten:

Beskrivning Bensindriven motorsåg
Varumärke Husqvarna
Plattform.typ/modell Plattform H13038	HV, representar modell 130
Identiferring Serienummer daterade 20	22 och fremåt

uppfyller alla krav i foljande EU-direktiv och forordninger:

Lagstiftning Beskrivning
2006/42/EG "angående maskiner"
2014/30/EU "angående elektromagnetiskompatibilitet"
2000/14/EG "angående buller utomhus"
2011/65/EU "angående begränsning av användning av vissa farliga ämnen"

Följande harmoniserade standarder och/eller tekiska specificationer tillampas:

EN ISO 12100:2010, EN ISO 11681-1:2011, CISPR 12:2007, ISO 14982:2009, EN IEC 63000:2018

I enlighet med bilaga V ar Ijudvardena:

Uppmatt Ijudeffektniva: 114 dB (A)

Garanterad ljudeffektniva: 116 dB(A)

TUV Rheinland LGA Products GmbH Notifi ed Body for Machinery (notifi ed under 0197) Tillystraße 2 - 90431 Nürnberg, Germany TUV Rheinland har utfort EG-typkontroll i enlight med articel 12,punkt 3b,i maskindirektivet (2006/42/EC).Intyg om EG-typkontroll enligt bilaga IX har nummer: BM 50444521

Det har typundersökningscertifikatet ar tillampligt på alla tillverkningsplatser och ursprungsländer, sasom anges på Produkten.

Den levererade bensindrivna motorsagen overensstammer med det exemplar som genomgick EGtypkontroll.

På upppdrag av Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, 2022-05-13

Claes Losdal, R&D Manager, Husqvarna AB

Ansvarig for teknik dokumentation

INNHOLD

Innledning 117

Sikkerhet. 118

Montering. 122

Bruk. 122

Vedlikehold 125

Transport. 127

Oppbevaring. 127

Tekniske data. 127

Tilbehør 129

Samsvarserklaering. 130

Innledning

Bruksanvisning

Det originale språket i/DDne brauksanvisningen er engelsk. Bruksanvisninger pa andre sprak er oversettelser fra engelsk.

Oversikt

(Fig. 1)

OBS: Skade på produktet.

OBS: Bruk alltid luftkjolt
totaktsmotorolje av hoy kvalitet. Annen olje kan skade produktet.

1. Rist drivstoffblandingen for Å blande innholdet.
2. Tilsett resten av bensinen ibensinkannen.
3. Rist drivstoffblandingen for Å blande innholdet.
4. Tilsett drivstoffblandingen i drivstofftanken til produitet. Se Drivstoffblandingsforhold pa side 122.

Fylle drivstofftanken

1. Pass på at drivstoffblandingen er riktig og at drivstoffblandingen er i enbensinkanne med overfyllingsbeskyttelse.
2. Hvis det er drivstoff i kannen, ma du fjerne uønsket drivstoff og la kannen tørke.
   3.Pass pa at omraret i nærhen av lokket pa drivstofftanken er rent.
3. Fjern lokket på drivstofftanken. (Fig. 40)
4. Rist drivstoffbeholderen før du fyller drivstoff pa tanken.
5. Sett lokket på drivstofftanken.

Smore sagkjedet

Produktet har et automatisk smoresystem.Pass pa a bare bruke riktig sagkjedeolje og folge instruksene.

För du starter motoren

OBS: Du pågressive trekke i startsnoren til den stopper. Ikke slipp startsnoren brätt när den er helt ute. Slipp startsnoren langsomt. Hvis du pågressive fölg deresse instruksjonene, kan det före til skade på motoren.

Merk: Ikke trekk i gassregulatoren nár du starter motoren.

1. Fortsett á trekke i startsnorhandketet nil motoren starter ell erer prover á starte (maks. tre trekk).
2. Hvis motoren starter eller prøver a starte, trykker du chokehendelen ned. (Fig. 44)
3. Fortsett à trekke til motoren starter.

För du starter motoren

Yakitin kullanilmasi
