Mærke	Husqvarna
Model	135 Mark II
Produkttype	Benzinmotorsav
Cylinderkapacitet	38 cm³
Udgangseffekt	1,6 kW ved 9000 min⁻¹
Vægt (uden skæreudstyr)	4,68 kg
Brændstoftankens kapacitet	350 mL
Kædeolietankens kapacitet	260 mL
Standard sværdlængde	35 til 40 cm (14-16 tommer)
Kædestigning	3/8 tomme (9,52 mm)
Kædemåler (ledbredde)	0,050 tomme (1,3 mm)
Tændrør	NGK BPMR 7A / BRISK HQT-1R
Elektrodeafstand	0,5 mm
Tomgangshastighed	2800 - 3200 min⁻¹
Kædesmøringssystem	Automatisk
Garanteret lydeffektniveau	116 dB(A)
Sikkerhedsanordninger	Kædebremse, kædeskydesikring, gashåndtagslås, kædefangst
Anbefalet vedligeholdelse	Daglig rengøring af luftfilter, regelmæssig slibning af kæde, kontrol af kædebremse
Reparationsmuligheder	Originale Husqvarna-dele, vedligeholdelse anbefales hos autoriseret center

Ofte stillede spørgsmål - 135 Mark II HUSQVARNA

Hvilket brændstof skal bruges til Husqvarna 135 Mark II?

Brug en blanding af blyfri benzin (oktantal minimum 90 RON) og kvalitets to-taktsmotorolie i forholdet 50:1 (2%). Brug ikke benzin med mere end 10% ethanol.

Hvordan starter man motorsaven kold?

1. Spænd kædebremsen. 2. Træk starteren. 3. Pump 6 gange med primeren. 4. Hold maskinen på jorden med foden på baghåndtaget. 5. Træk i startsnoren til modstand, derefter kraftigt. 6. Når motoren hoster, sænk starteren og træk igen indtil start.

Hvordan justeres kædespændingen?

Løsn koblingshusets møtrikker, drej spændeskruen med uret for at stramme kæden, indtil den ikke hænger under sværdet, stram derefter møtrikkerne mens du løfter sværdspidsen. Kontroller at kæden kan bevæge sig frit.

Hvad er kapaciteten på kædeolietanken?

Kædeolietanken har en kapacitet på 260 mL. Brug vegetabilsk eller standard motorsavskædeolie. Smøresystemet er automatisk.

Hvordan sliber man kæden på Husqvarna 135 Mark II?

Brug en rund fil på 4,0 mm (5/32 tomme) med en vinkel på 30° i forhold til sværdet. Fil hver tand på samme side, vend derefter maskinen for den anden side. Overhold dybdemåleren (indstilling til 0,65 mm).

Hvad er vægten af motorsaven uden sværd og kæde?

Vægten uden skæreudstyr er 4,68 kg (ca. 10,3 pund).

Hvordan kontrolleres kædebremsen?

Kædebremsen spændes ved at skubbe beskyttelsesbøjlen fremad. For at løsne den, træk den mod forhåndtaget. Ved start skal bremsen være spændt. Kontroller regelmæssigt funktionen og slid på bremsebåndet (<0,6 mm).

Hvad er den anbefalede sværdlængde?

Sværd på 35 til 40 cm (14 til 16 tommer) anbefales. Den effektive skærelængde er 33 til 38 cm.

Hvordan undgår man tilbageslag?

Hold altid maskinen med begge hænder, skær ikke over skulderhøjde, undgå at røre forhindringer med sværdspidsen, og brug en skarp kæde. Kædebremsen og beskyttelsesbøjlen reducerer risici.

Hvor finder man reservedele til 135 Mark II?

Brug kun originale Husqvarna-dele. Kontakt en autoriseret forhandler eller servicecenter for dele som kæde, sværd, tændrør (NGK BPMR 7A) og luftfilter.

BRUGSANVISNING 135 Mark II HUSQVARNA

Symboler på produitet

(Fig. 2) Adversel

(Fig. 3) Lesdennebruksanvisingen

(Fig. 4)

Bruk vernehjelm pa steder der

Kjedebrems, ikke aktivert (venstre)

• Stå alltid på et stabilt underlag'nar du bruker produit. Hvis du ikke står på et stabilt underlag, kan dette.fore til alvorlig personskade eller dødsfall for brukeren aller andre. Produktet skal aldri benyttes fra en stige aller i et tre.

(Fig. 27)

Kast, spreett, hopp og fall

Beskyttelsesutstyr på produitet

• Ikke bruk et produit med skadet verneutstyr. Hvis produitet er skadet, ma du kontakte et godkjent servicesenter.

• Oppbevar Produktet på et短时间内, hýyt aller låst område som er utilgengelig for barn nám det ikke er ibruik.
• Bruk en transportbeskyttelse aller en veske til Å flytte produit under transport aller oppbevaring.
• Ikke bruk spillolje. Spillolje kan vare farlig for deg og kan forarsake skade på produitet og miljøt.

Montering

ADVARSEL: Les og forsta kapittelet om sikkerhet før du monterer produktet.

Blandingsforholdet for bensinen og totaksmotoroljen er 50:1 (2 %)

Bensin	Totaksmotorolje
1 US gallon 77 ml
1 UK gallon 95 ml
5 l 100 ml

Blande drivstoffet

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produit.

Merk: Bruk bensin med hoyere oktantall hvis du ofte bruker produktet ved kontinuereg hoyt morturtall.

1. Tilsett all totaksmotoroljen ibensinkannen.

Merk: Ikke la produitet gå på tomgang. Utfør de nests to trinnene umiddelbart.

OBS: Du mä ikke trekke i startsnoren til den stopper. Ikke slipp startsnoren brätt när den er helt ute. Slipp

startsnoren langsomt. Hvis du ikke følger\ disse instruksjonene, kan det före til\ skade på motoren.

Merk: Ikke trekk i gassregulatoren nár du starter motoren.

1. Trekki startsnorhandtaket til motoren starter.

Merk: Ikke la produitet gå pa tomgang. Utfør de\ neste to trinnene umiddelbart.

Hvisproduktetiekestarter,kandrivstoffebiforvarmt.

Merk: Bruk alltid nytt drivstoff, og reduser driftstiden under varmt vær.

1. Plasser Produktet på et kjølig sted vekk fra sollys.
2. La produit et avkjoles i minst 20 minutes.
3. Trykk pa pumpen igjen og igjen i 10-15 sekunder.
4. Følg prosedyren for à starte en kald motor. Se Slik starter du en kald motor på side 123.

Stoppe

• Kontroller bremsbeändet på kjedebremsen med henblick på slitasje. Skift'nar bredsbändtykkelsen erindre enn 0,6 mm på det mest slitte stedet.

(Fig. 58)

• Bruk en stålborste til à rengjore gnistfangernettet. (Fig. 57)

Bruk en flat fil og dybdemälerverktøyet til Å justere dybdemäleren.

1. Legg dybdemalerverktoyet over sagkjedet. Informasjon om bruk av dybdemalerverktoyet er a finne pa emballasjen.

2. Bruk flatfilen for a file vekk overskuddet pa den overskytende delen av rytteren. Understillingen er korrekt nar det ikke merkes motstand nár du drar filen over malen.

Slik strammer du sagkjedet

fullstendig overholder følgende EU-direktiver og -forskrifter:

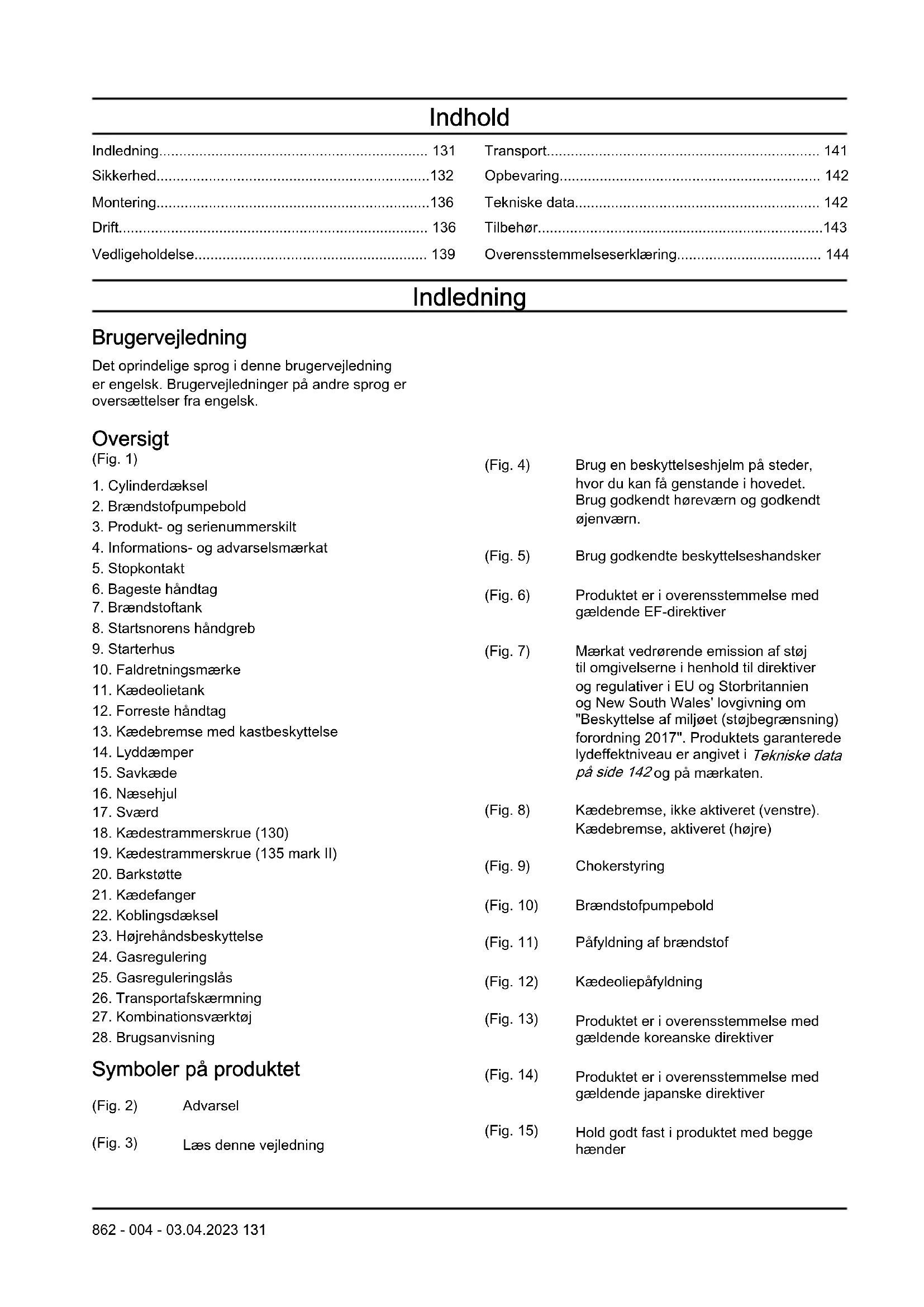

Det oprindelige sprog i dette brugervejledning er engelsk. Brugervejledninger på andere sprog er oversættelser fra engelsk.

Oversigt

(Fig. 1)

1. Cylinderdaksel
2. Brændstofpumpebold
3. Produkt- og serienummerskilt
4. Informations- og advanselsmaerkat
5. Stopkontakt
6. Bageste handtag
7. Brændstoftank
8. Startsnorens handgreb
9. Starterhus
10. Faldretningsmaerke
11. Kaedeolietank
12. Forreste händtag
13. Kaedebremse med kastbeskyttelse
14. Lyddaemper
15. Savkaede
16. Naesehjul
17. Sværd
18. Kaedestrammerskrue (130)
19. Kædestrammerskrue (135 mark II)
20. Barkstøtte
21. Kaedefanger
22. Koblingsdaeksel
23. Hojrehandsbeskyttelse
24. Gasregulating
25. Gasreguleringslas
26. Transportafskaermning
27. Kombinationsværktj
28. Brugsanvisning

Symboler på produitet

(Fig. 2) Adversel

(Fig. 3) Laesdenvejledning

(Fig. 4)

Brug en beskyttelsseshjelm pa steder,
hvor du kan fag genstande i hovedet.
Brug godkendt horeværn og godkendt
ejenvaern.

(Fig. 5)

Brug godkende beskyttseshandsker

(Fig. 6)

Produktet er i overensstemmelse med gaeldende EF-direktiver

(Fig. 7)

Mærkat vedrørende emission af støj til omgivelsene i henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (stojbegrænsing) forordering 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data pa side 142 og på mærkaten.

(Fig. 8)

Kaedebremse, jegke aktiveret (venstre).
Kaedebremse, aktiveret (højre)

(Fig. 9)

Chokerstyring

(Fig. 10)

Brændstofpumperbold

(Fig. 11)

Pafyldning af braendstof

(Fig. 12)

Kaeideliepafyldning

(Fig. 13)

Produktet er i overensstemmelse med gaeldende koreanske direktiver

(Fig. 14)

Produktet er i overensstemmelse med gaeldende japaniske direktiver

(Fig. 15)

Hold godt fast i produitet med begge hender

(Fig. 16) Brug det/DD meD en hand
(Fig. 17) Lad-ie sværdspidsen berore en genstand.
(Fig. 18) Dette produit er i overensstemmelse med gaeldende UK-bestemmelser.

Bemærk: Andre symboler/mækater på produit hemviser til certificeringskrav i andre handelsomrader.

Californien proposition 65

WARNING!

ADVARSEL: Ved manipulation of motoren bortfalder EU-typegodkendelsen af dette produit.

Produktansvar

Som nævnt i produktansvarsbestemmelsene hæfter vi\ ikke for skader forårsaget af vores produit, hvis:

• Produktet er forkert repareret.
• Produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• Produktet har tilbehør, der ikke er fra producenten aller ikke er godkendt af producenten.
• Produktet jetzt er repareret på et godkendt servicecenter aller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Definitionerne nedenfor angiver alvorsgraden for hvert enkelt signalord.

ADVARSEL: Skade på personer.

BEMERK: Beskadigelse af Produktet.

Bemærk: Disse oplyninger gør det lettere at bruge Produktet.

Generelle sikkerhedsinstruktioner

• Brug produitet korrekt. Forkert brug kan medfere personskader aller dodsfald. Brug kun produitet til de opgaver, der angives i donne vegledning. Brug/DDke produitet til andre opgaver.
• Laes, forsta og overhold instruktionerne i donnevejledning. Overhold sikkerhedssymboler og sikkerhedsinstruktioner. Hvis operatoren ikke følger vejledningen og symbolerne, kan det medfere personskader, beskadigelseller ødsfald.
• Smid/DDnevejledning ud.Brugvejledningen til at samle, betjene og vedligeholde dit produkt.

Brug vejledningen til korrekt montering af udstyr og tilbehør. Brug kun godkendt udstyr og tilbehør.

• Brug ikke et beskadiget produkt. Overhold vedligeholdelsesskemaet. Udfør kun det vedligeholdelsesarbejde, du kan finden vejledning til i++, et godkendt servicecenter skal udføre alt andet vedligeholdelsesarbejde.
• Denne vegledning beskriver ikke alle situationer, der kan opsta, när du bruger produktet. Vær forsigtig og brug din sunde fornuft. Du må ikke bruge produktet eller foretage vedligeholdelse på produitet, hvis du ikke er sikker på, hvad du skal gøre. Snak med en Produktekspert, forhandler, et serviceværksted eller et godkendt servicecenter for at fãmere at vide.
• Fjern kablet fra taendroret, for du samler Produktet, saetter Produktet til opbevaring ell foretager vedligeholdelse.
• Brug/DD
• DrugDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDD DD
• Indänd参加会议的运动员，如：Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, Indi, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI, IndI
• Start/DD Productet indendors er i nahrheden af brandfarligt materiale. Udstodningsgasserne er varme og kan indeholde gnister, der kan starte en

brand. Uden tilstrækkelig luftstromning kan kvælning og kulitfe fore til ddsfald eller persorskade.

• Dette produit danner et elektromagnetisk felt under drift. Det elektromagnetiske felt kan beskadige medicinske implantater. Tal med din laje og producenten af det medicinske implantat, for du betjener produitet.
• Lad/DD:bdBtJbBnBtjN BtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJbBtJb
• Lad/DDke en person utden kendskab til vejledningen betjene Produktet.
• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der brugerproduktet. En voksen skal ære til stede hele tiden.
• Låsproduktet i områder, hvør børn og ikke autoriserede personer ikke kan få adgang.
• Produktet kan slynge genstande ud og forårsage skader. Overhold sikkerhedsinstruktionerne for at mindske risikoen for personskader eller ødsfald.
• Du mä ikke gå væk fra produktet, när motoren er tændt. Stop motoren, og sørg for, at kæden ikke kører rundt.
• Brugeren af Produktet er ansvarlig, hvis der sker et uheld.
• Sørg for, at delene ikke er beskadigede, for du brugerproduktet.
  Overhold nationale aller lokale love. Visse love kan forhindre aller mindske brugen af produitet under nogle forhold.

Sikkerhedsinstruktioner for drift

• Vedvarende aller regelmæssig brug af Produktet kan forårsage "hvide fingre" aller tilsvarende medicinske problemer på grund af vibrationer. Hold øje med dine hænder og fingre, hvis du betjener Produktet vedvarende aller regelmæssigt. Hvis dine hænder ihrer fingre har misfarvning, gør ondt, snurrer er er følelsenslose, skal du stoppe arbejdet og tale med en læge med det samme.
• Sørg for, atprodukter helt samlet, før du bruger det.
• Produktet kan forårsage, at genstande slynges ud, hvilket kan forårsage skader på øjnene Anvend alto godkendt øjenvaern ved betjening af produktet.
• Vær opmaerkoms pa, at børn kankommen i nærheden afproduktet, uden at du ved det, nar du betjenerproduktet.
• Betjen/DDek, hvis der er personer i arbejdssrodet. Stop produktet, hvis en person gar ind i arbejdssrodet.

(Fig. 20)

• Sorg for, at du alto har kontrol over Produktet.
• Produktet skal betjenes med to hænder. Brug ikke Produktet med kun en hand. Brugeren, kollegaer, tilskuere eller en kombination af disse kankommen alvorigt til skade ved betjening med en hand.
• Hold det forreste handtag med venstre hand og det bageste handtag med hore hand. Hold Produktet pahogre side af kroppen.

(Fig. 21)

• Brug aldrig produitet, hvis du er trat, syg ellere pavirket af alkohol, narkotika aller medicin.
• Brug seks Produktet, hvis du ikke kan fã hjælp i tilfælde af en ulykke. Sørg altid for, at andere ved, at du betjener Produktet, før du starter det.
• Drej ikke medprodukter, før du sikrer dig, at ingen@mennesker eller dyr er i sikkerhedsområdet.
  Fjern alle uonskede materialer fra arbejdso MRdet, for du gar i gang. Hvis kaden rammer en genstand, kan genstanden blive slynet af sted og forarsage personskade ell skader. Uansket materiale kan vikle sig rundt om kaden og forarsage skader.
• Brug/DD: i darrigt vejr, sasom tage, regn, harg vind, risiko for lynnedslag ell er andre vejrforhold. Farlige situationer, f.eks. glatte overflader, kan forekomme som fge af darrigt vejr.
• Sorg for, at du kan bevæge sig frit og arbejde i en stabil stilling
• Sørg for, at du ikke kan falde, nár du bruger Produktet. Stå ikke skråt, nár du bruger Produktet.
• Hold altid produit med to hænder. Hold det forreste handtag med venstre hand og det bageste handtag med højre hand. Hold produitet pa højreside af kroppen.
• Savkaeden begynder at kore rundt, his chokeren er i chokerstilling, nar motoren starter.
• Stop motoren, før du flytter produktet.
• Saat-ilkeproduktetned, mens motoren er taendt.
• Stands motoren, før du fjerner uønskede materialer fra produktet. Sørg for, at kæden er stoppet, før du ell er hjælper fjerner det afskåne materiale.
• Du pågressive bruge dette produit oppe i et trae. Betjening af produits oppe i et træ kan resultere i personskade.

(Fig. 22)

• Kædebremsen skal ære aktiveret, nærproduktet startes for at mindske risikoen for, at savkaeden rammer dig under start.
  (Fig. 23)
• Et kast kan forársage alvorlig personskade aller dōd for brugeren aller andre. For at reducere risikoen skal du forstá ársagen til kast, og hvordan du forebygger dette.
  Overhold alle sikkerhedsinstruktioner for at mindske risikoen for tilbageslag og andet, der kan forarsage alvorlig personskade eller død.
• Juster savkædens spænding regelmæssigt for at sikre, at savkæden ikke bliver slap. En slap savkæde kan hoppe af og forårsage alvorlig personskade eller dødsfald.

• Undlad at fælde træer med en forkert fremgangsmåde. Det kan resultere i personskade, at træet ramme en elledning eller forårsage skader på ejendom.

• Brugeren skal holde sig på terrænets opadvendte side, da træet sandsynligvis ruller eller glider nedad, nr det fældes.

(Fig. 24)

• Planlag og forbered din retrætevej, fór du begynder at skære. Retraetevejen bør ligge ca. 135^ væk fra faldretningen.

• Risikoområdet

• 1. Retraetevejen
• Faelningsretningen

(Fig. 25)

• Stop altid motoren, før du flytterproduktet.
• Sørg for at have fddderne fast plantet på jorden, og fordel din vægt jævnt.

(Fig. 26)

• Betjen kun produit med fdderne pa stabil grund. Dette produit kan forarsage alvorlig personskade aller ddo for brugeren erer andre, hvis det betjenesuden stabil grund under fdderne. Betjen icke produit p an stige ell er i et trae

(Fig. 27)

Forskellige kræfter kan have indflydelse på sikker kontrol afproduktet.

• Skating er, nár sværdet bevæger sig hurtigt på tværs af traæt.
• Hoppen er, narrsvaerdet Iøfter sig fra traet og rammet det igen og igen.
• Fald er, nár produktet falder ned, after snittet er lavet. Det kan medføre, at den roterende kæde berør er del af kroppen aller andre genstande, hvilket resulterer i persorskade aller beskadigelse.
  Kast er, när enden af sværdet rammer en genstand og rykker sig bagud, opad eller fremad med et ryk. Kast sker også, när træet lukker sig og klemmer savkæden under savningen. Tab af kontrol kan forekommen, hvisprodukter rammer en genstand i træet.

(Fig. 28)

Hvirvlende kast kan ske, nar kaeden i bevagelse rammer en genstand pa spidsen af sverdet. Det far kaeden til at grave sig ind i genstanden, hvilket far kaeden til omgående at standse. Resultatet er en meget hurtig reaktion i modsat retning, som flytter sverdet op og bagud i retning af brugeren. (Fig. 29)
- Klemningskast kan forekommen, nag kæden pludselig stopper under savningen. Træet lukker sig og klemmer savkæden i bevægelse langs spidsen af sværdet. Den pludselige standsnig af kæden vender kædekraften og færprodukter til at bevæge sig i den modsatte retning af kædens drejning. Produktet bevæger sig bagud i retning af brugeren.

(Fig. 30)

• Træk kan forekommen, nær savkæden pludselig stopper, nær kæden i bevægelse rammer en genstand i træet lungs bunden af sværdet. Det pludselige stop trækker produkt fremad og væk fra brugeren, hvilket nemt kan fjre til, at brugeren mister herredømmet over Produktet. (Fig. 31)

Sorg for, at du forstar de forskellige krafter, og hvordan du kan forebygge dem, inden du begynder at betjene produit. Se Sadan undgas kast, skating, hoppen og fald pa side 134.

Sádan undgås kast, skating, hoppen og fald

• Hold godt fast i Produktet, narr motoren korer. Sæt højre hand på det bageste handtag og venstre hand på det forreste handtag. Hold godt fast med tommelfingre og fingre omkring handtagene. Slip/DD:
• Hold produitet under kontrol, mens der saves, og mens traet falder til jorden. Lad/DDke vægten af produitet falde ned after savningen.
  Sorg for, at det omrade, hvor du skal save, er fri for blokeringer. Lad icke spidsen af sværdet rere stammer, grene ull andre blokeringer under betjening afproduktet. (Fig. 32)
• Sav med hoge motoromdrejninger.
• Stræk dig ikke under arbejdet, og sav ikke over skulderhøjde. (Fig. 33)
  Folg anvisingerne vedrorende skarpning og vedligeholdelse fra kaeproducenten.
• Brug kun sværd og savkæder ved udskiftning, som er godkendt af producenten.
• Risikoen for kast øges, hvis ryttermålet er for stort.

Personlgt beskyttelsesusdstyr

• Brug altoikorrekt personligt beskyttelsesudstyr, nardu brugerproduktet. Personligt beskyttelsesudstyrreducerer skadernes omfang i tilfaelde af en ulykke,men fjerner dem icke.
• Brug/DDtj, som kan blive fanget i savkaeden.
• Brug en godkendt beskyttelseshjelm.
• Brug altid godkendt horeværn, nár du bruger Produktet. Stoj over laengere perioder kan forarsage horetab.
• Brug sikkerhedsbriller erler ansigtsværn for at reducere risikoen for skader, der skyldes genstande, der slynges ud. Produktet kan flytte ting med storkraft, f.eks. spaner og sma træstykker. Det kan medføre alvorlig personskade, især i øjnene.
• Brug handsker med kaedesavsbeskyt telse.
• Brug bukser med kædesavsbeskyt telse.
• Brug støvler med kædesavsbeskyttelse, ståslnude og skridsikre söler.
• Sorg for, at du har en førstehjælpskasse i naerheden.

Der kankommengnister ud aflyddaemperen, svardet,savkaeden og andre kilder.Hav altid brandslukningsudstyrg en skovl ved handen som hjaelp til at forebygge skovbrande.

Beskyttelsesanordninger på produit

• Brug ilk et produit, hvis beskyttesesudstyret er beskadiget. Hvis produktet er beskadiget, skal du kontakte et godkendt servicecenter.

Sādan undersøges stopkontakten

1. Start motoren. Se F or du starter motoren pa side 137.
2. Sørg for, at motoren stopper, nr stopkontakten saettes i stopposition.

Sádan undersøges gasreguleringslåsen

1. Sorg for, at gasreguleringen (B) er Last i tomgangshastighed, nar du slipper gasreguleringslasen (A). (Fig. 34).
2. Skub gasreguleringslåsen (A), og sørg for, at den går tilbage til dens oprindelige position, när du slipper den.
3. Tryk på gasreguleringen (B), og sorg for, at den gár tilbage til dens oprindelige position, när du slipper den.
4. Start motoren og giv fuld gas.
5. Slip gasreguleringen, og undersog, om savkæden standser.
6. Hvis savkaeden roterer i tomgang, skal du dreje justeringsskruen til tomgang mod uret, indtil savkaeden standser.

Afskaermning

Afskærmningen forhindrer genstande i at blive kastet ud i retning af brugeren. Afskærmningen forhindrer ogsautilsigtet kontakt mellem brugeren og kæden.

• Sorg for, at afskaermningen er tilladt til drug i kombination med Produktet.
• Undlad at bruge Produktet uden skærmen.
• Sorg for, at afskaermningen er intakt. Udskift afskaermningen, hvis den er beskadiget eller har revner.

Brændstofsikkerhed

• Start/DD Productet, hvis der er brændstof eller motorolie paa Produktet. Fjern uønsket brændstof/olie og lad Produktet tørre. Fjern uønsket brændstof fra Produktet.
  Hvis du fãr brændstof pà dit tøj, skal du skifte tøj med det samme.

• Undgå at få brændstof på kroppen, da det kan forårsage persönskader. Hvis du fär brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.

• StartCREASE motoren, hvis du fär olie eller brændstof pä Produktet eller pänk.

• Start/DD: Product, hvis motoren lækker. Undersøregelmaessigt motoren for lækager.
  Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosie og kan medføre persorskader eller dødsfald.
• Undgå at indände brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
  Ryg icke i nahrheden af braendstof ell motor.
• Anbring jetzt varme genstandene i naerheden af brandstof aller motor.
• Fyld参加会议，när motoren er tændt.
• Sorg for, at motoren er afkølet, inden du fylder brændstof på.
  Frduylderbrændstofpa,skaldu abne brændstoftankensdaksel langsomt og forsigtut udlose trykket.
• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrøm kan forårsage personskader eller dødsfald på grund af kvænlning eller kulitte.
• Spænd daekslet på brændstoftanken omhyggeligt, ellers kan der opsta brand.
• Flyt Produktet minimum 3 m fra det sted, hvor du fylldte tanken, for du starter det.
• Fyld参加会议
• Meget brandstof i brandstoftanken.
• Sørg for, at der ikke er lækager, når du flytter Produktet eller brændstofdunker.
  Anbring ikke Produktet eller en brændstofdunk pa steder med Åben ild, gnisterller tændflammer. Sørg for, at der ikke er Åben ild i opbevaringsområdet.
• Brug kun godkendte tanke, nár du flytter brandstoffet aller sætter det til opbevaring.
  Tom brandostoftanken for langtidsopbevaring. Overhold lokal lovgiving om bortskaffelse af brandostof.
• Rengør Produktet før langtidsopbevaring.
  Fjern kablet fra tandroret inden opbevaring for at sikre, at motoren ikke starter utilsigtet.

Sikkerhedsinstruktioner for vedligeholdelse

• Afmontér taendroret, für der udffores vedligeholdelse pa produitet, dog undtaget karburatorjusteringer.
• Alt servicearbejde skal udfores af en godkendt forhandler, dog undtaget opgaver i Vedligeholdelse pa side 139.
• Sorg for, at savkaeden holder op med at bevage sig,\ nár gasreguleringen slipspe.
• Hold handtagene tøre, rene og fri for olie og brændstof.
• Sørg for, at hætter og fastgørelsesanordninger altid er korrekt spændt.
• Reservedele, der/DD er godkendt, somt fjernelse af sikkerhedsanordninger kan forarsage beskadigelse

af produitet. Det kan ogsa forarsage personskade hos brugeren aller andre personer i nærheden. Brug kun originalt tilbehør og reservedele som anbefalet. Undlad at ændre produitet.

• Hold savkæden skarp og ren, sá du fær sikker og høj ydeevne.
  Folgvejledningen for smoring og udskiftning af tilbehør.
• Undersog produitet for beskadigede dele. Inden yderligere brug af produitset skal det sikres, at den beskadigede afskaermning eller del fungerer korrekt. Se after, om der er dele, der er knaekket, er ude af justering eller som ikke bevæger sig frit.

Se after andre forhold, der kan have betydning for betjeningen af produitet. Sorg for, at produitet er korrekt monteret. En afskarmnng ellere andre beskadigede dele skal repareres eller udskiftes af en autoriseret forhandler, medmindre andet fremgär af brugervejledningen.

• Närproduktet ikke bruges, skal det opbevares et短时间内, højt eller låst sted, som erutilgængeligt for boːn.
• Brug en transporteafskaermning aller en kasse til sværdet under transport og opbevaring afproduktet.
• Brug aldrig spildolie. Spildolie kan bade vare skadeligt for dig og ødelægge produktet og miljøet.

Montering

ADVARSEL: Læs og forsta kapitlet om sikkerhed, før du montererproduktet.

Sadan monteres sverdet og savkæden.

1. Fjernsvaerdmøtrikkerne og koblingsdækslet, Fjern transportafskermningen (A). (Fig. 35)
2. Sætsværdet oversværdboltene. Styrsværdet ind i den bageste position.
3. Tag beskyttelseshandsker pa.
4. Løft savkaeden over drivkaedehjulet, og saet den i indgrep i sporet pa sværdet. Start pa sværdets overside. (Fig. 36)
5. Sorg for, at eggene på skærerne vender fremad på sværdets overside.

6. Monter koblingsdaekslet, og indsæt kædejusteringstappen i hullet i sværdet.

7. Sørg for, at savkaedens drivled sidder perfekt pá drivkaedehjulet. Sørg ogsa for, at savkaeden gár korrekt i indgrep i sporet i sværdet.

8. Spændsvaerdmøtrikfingeren.
9. Drej kædestrammerskruen med uret for at stramme savkaeden. Spænd savkaeden, indtil den ikke haenger slapt under sværdet, men säledes at den stadig let kan drejes med handen. (Fig. 37) (Fig. 38)

10. Hold op i enden af sværdet og spænd sværdmøtrikkerne med ring- og gaffelnøglen. (Fig. 39)

11. Undersog regelmaessigt kædespaendingen after montering af en ny savkæde og indtil kæden er blevet kørt til.

12. Undersog kædespaendingen regelmaessigt.
    Korrekt kædespaending giver gode resultater og lang levetid.

Drift

ADVARSEL: Læs og forsta kapitlet om sikkerhed, før du betjener produit.

Sàdan bruger du brændstof

BEMAERK: Dette produit har en totaktsmotor. Brug en blanding af benzin og totaktsmotorolie. Sorg for at anvende den korrekte mengde olie i blandingen. Forkert forhold mellem benzin og olie kan forarsage beskadigelse af motoren.

Brændstofblandingsforhold

Brændstoffblandingsforholdet for benzin og 2-taktsmotorolie er 50:1 (2 %)

Benzin	Totaktsmotorolie
1 US gal 77 ml (2,6 oz)
1 UK gal. 95 ml (3,2 oz)
5 l 100 ml (3,4 oz)

Sàdan laver du brændstofblandingen

1. Fastlaeg den korrekte mængde benzin og motorolie (blandingsforhold 50:1). Lav/DDke en brændstofblanding til mere end 30 dage. Se Brændstofblandingsforhold pa side 136.
2. Hæld halvdelen af benzinen i en ren brandostofbeholder med en anti-spildventil.

BEMAERK: Brug ikke benzin med en ethanolkoncentration på mere end 10 % (E10). Det kan forårsage skader på produitet.

BEMAERK: Brug ikke benzin med et oktantalindre end 90 RON (87 AKI). Det kan forårsage skader på produitet.

Bemark: Brug aldrig benzin med hoge kontantal, hvis du ofte bruger Produktet ved et konstant hegt motoromdrejningstal.

1. Haeld den fulde maengde 2-taktsmotorolie i brandstofbeholderen.

BEMAERK: Brug altid luftkølet motorolie med dobbeltcyklus af høj kvalitet. Andre former for olie kan beskadigeproduktet.

1. Ryst brandstofblandingen for at blonde indholdet.
2. Haeld resten af benzinen i brændstofbeholderen.
3. Ryst brandstofblandingen for at blonde indholdet.
4. Fyld produits brændstoftank op med brændstofblandingen. Se Brændstofblandingsforhold pa side 136.

Sādan fyldes brændstoftanken.

1. Sorg for, at brandstofblandingen er korrekt og at den er i en brandstofbeholder med en anti-spildventil.

2. Fjern det uønskede brændstof og lad beholderen tørre, hvis der er brændstof i beholderen.

3. Sorg for, at omradet i nærheden af brandostofdaekslet er rent.

4. Fjern brændstoftankens daeksel. (Fig. 40)
5. Ryst braendstofdunker, fdr du fylder braendstofblandingen i braendstoftanken.
6. Sæt braendstoftanken dæksel påigen.

Sadan smoresavkaeden

Produktet har et automatisk smoresystem. Sorg for altid at bruge den korrekte kaedeolie, og folg vegledningen.

1. Brug vegetabilsk kaedeolie erer en standardkaedeolie.
2. Sorg for, at omradet omkring daekslet til savkaedeolietanken er rent.
3. Tag daekslet af savkaedeolietanken.
4. Fyld savkaedeolietanken med den anbefalede savkaedeolie.
5. Sæt daekslet på savkaedeolietanken.

• Undersog produktet for manglende, beskadigede, Iose aller slidte dele.
• Undersøg møtrikker, skruer og bolte.
• Undersøg luftfilteret.
• Undersog, om gasreguleringslasen og gashandtaget fungerer korrekt.
• Undersog, om stopkontakten fungerer korrekt.
• Undersøg Produktet for brændstoflaækager.
• Undersøg savkæden skarphed og spænding.

Sádan starter du en kold motor

1. Flyt kastbeskyttelsen freemfter for at aktivere kaedebremsen. (Fig. 41)
2. Traek chokerhandtaget ud og op.
3. Tryk på brændstofpumpebolden 6 gange. (Fig. 42)
4. Hold hovededelen af produitet pa jorden med venstre hand.
5. Sæt din højre fod gennem det bagesto handtag.
6. Traek langsomt i startsnorens handtag med horehhand, indtil du mærker en vis modstand.
7. Trak kraftigt i startsnorens handtag. (Fig. 43)

BEMAERK: Træk ikke i startrebet, indtil det stopper. Slip ikke startsnoren,ningar den er trukket helt ud. Slip startsnoren langsomt. Hvis du ikke overholderppe instruktioner, er der risiko for beskadigelse af motoren.

Bemark: Trak icke i gasreguleringen, mens du starter motoren.

1. Fortsæt med at trække i startsnorens händtag, indtil motoren starter eller forsøger at starte (maks. 3 gange).
2. Hvis motoren starter eller forsøger at starte, skal du skubbe chokerhandtaget ned. (Fig. 44)
3. Fortsæt med at trække, indtil motoren starter.

Bemerk: Lad/DDke produktet blive ved med at kore. Udfor de naeste to trin med det samme.

1. Hold det bageste handtag med højre hand og det forreste handtag med venstre hand.
2. Traek straks den forreste handbeskyttelse bagud i retning af det forreste handtag for at deaktivere kaedebremsen. (Fig. 23)

Bemerk: Kæden vil bevæge sig.

1. Kör i 20-30 sekunder ved forhøjet tomgangshastighed.

2. Traek let i gasreguleringen for at opnà normal tomgang.

3. Kori 20-30 sekunder ved normal tomgang.

4. Brug Produktet.

Sádan starter du en varm motor

1. Flyt kastbeskyttelsen fremerefter for at aktivere kædebremsen. (Fig. 41)
2. Træk chokerhandtaget ud og op.
3. Tryk pa brændstofpumpebolden 6 gange. (Fig. 42)
4. Tryk chokerhandtaget ned. (Fig. 44)
5. Hold hoveddelen af produktet pa jorden med venstre hand.
6. Sæt din højre fod gennem det bagesto handtag.
7. Traek langsomt i startsnorens händtag med højre händ, indtil du mærker en vis modstand.
8. Traek kraftigt i startsnorens handtag. (Fig. 43)

BEMAERK: Trak icke i startrebet, indtil det stopper. Slip icke startsnoren, nar den er trukket helt ud. Slip startsnoren langsomt. Hvis du icke overholder disse instruktioner, er der risiko for beskadigelse af motoren.

Bemark: Trak icke i gasreguleringen, mens du starter motoren.

1. Træk i handtaget til startrebet, indtil motoren starter.

Bemark: Lad/DDke produktet blive ved med at kore. Udfor de neste to trin med det samme.

1. Hold det bageste handtag med hore hand og det forreste handtag med venstre hand.
2. Træk straks den forreste händbeskyttelse bagud i retning af det forreste handtag for at deaktivere kædebremsen. (Fig. 23)

Bemærk: Kæden vil bevæge sig.

1. Vent 10-15 sekunder.
2. Traek let i gasreguleringen for at opnà normal tomgang.
3. Brug Produktet.

Sādan startes motoren, Near brandstoffet er for varmt

Hvisproduktetiekestarter,kanbrændstoffetvarefor varmt.

Bemærk: Brug altid nyt braendstof, og brug Produktet iindre tid i varmt vejr.

1. Sætprodukter et kølgigt sted i skyggen.

2. Lad det kole af i mindst 20 minutter.

3. Tryk på brændstofpumpebolden igen og igen i 10-15 sekunder.

4. Følg proceduren for start af kold motor. Se Sådan starter du en kold motor på side 137.

Sàdan stopper du:

Tryk pa stopkontakten for at standse motoren.

Bemark: Stopkontakten vender automatisk tilbagetil dens oprindelige position.

Sàdan bruges en barkstøtte

En barkstotte holder traet, mens der saves. Barkstotten er et omdrejningspunkt mellem motorhuset og sværdet.

1. Sæt den nedersteende af barkstøtten ved brudpunktets korrekte bredde.
2. Hold det forreste handtag med venstre händ, og løft det bageste handtag med hójre händ.
3. Sav, indtil du när brudpunktets korrekte bredde.

Bemark: Brudpunktet skal have en ensartet tykkelse.

1. Sav mere end halvdelen af diameteren, og sæt derefter fældekilen i snittet.

Sadan fælder man træer

1. Fjern snavs, sten, Iøs bark, søm, hæfteklammer og ledning fra tæet.
2. Lav en indskaering 1/3 af treaets diameter, som er vinkelret i forhold til den retning, traet vil falde i. (Fig. 45)
3. Lav det nederste vandrette indskaergingssnit. Det forhindrer fastklemning af savkaeden erler svardet, nar den,anden indskaering laves.
4. Lav det bageste fældesnit (X) mindst 50 mm højere end det vandrette indskæringsnit. Hold det bageste fældesnit parallelt med det vandrette indskæringsnit, sá der er tilstrækkeligt træ til at udgøre et hængsel. Skær ikke igennem hængslet. Hængslet forbinder, at træet vrider sig og falder i den forkerte retning. (Fig. 46) og (Fig. 47)
5. Efterhanden som det bageste faeldesnit nærmer sig hængslet, begynder træet at falde. Sørg for, at træet falder i den rigtige retning og ikke visper bagud og klemmer savkæden. Stop med at save, for det bageste faeldesnit er komplet, for at undgå dette. Brug kiler af træ eller plast til at abne snittet, og lad træet falde langs den质地vendige faldlinje. (Fig. 48)
6. Fjern Produktet fra snittet, nar traet begynder at falde. Stop motoren, læg Produktet ned og brug den planlagte flugtrute. Pas pa nedfaldende grene, og hold øje med, hvor du træder. (Fig. 49)

1. Brug de større grene til at holde stammen over jorden.
2. Fjern små grene med ét snit. (Fig. 50)
3. Skær grene, som har spænding fra bunden til toppen, af for at undgå klemning af savkaeden ell ersværdet.

Sādan vendes en stamme

BEMAERK: Lad icke savkaeden rore jorden.

• Sav fra toppen af stammen (kendt som oversavning), his stammen er underst&tet i hele dens længde. (Fig. 51)

• Sav 1/3 af diameteren fra under stammen (kendt som undersavning), hvis stammen er understottet i den ene ende.

• Sav 1/3 af diameteren fra toppen, hvis stammen er understet i to ender. Afslut snittet ved at undersave de nederste 2/3 af stammen for at ramme det forste sinit. (Fig. 52)
• Ved savning af en stamme på en skråning.skal du altid sta på den opadvendte side af stammen. Sav igennem stammen, mens du holder komplet styr over produktet. Udløs derefter savetrykket i naerheden af enden af snittet, samtidig med at du holder godt fast i bageste og forreste handtag. (Fig. 53)

Vedligeholdelse

ADVARSEL: Laes og forsta sikkerhedskapitlet, fdr du rengr, reparer erller udforer vedligeholdse pa produktet.

Vedligeholdelsesskema

Sorg for, at du overholder vedligeholdelsesskemaet. Intervallerne er fastlagt baseret pa daglig brug afproduktet. Intervallerne er anderledes, hvis du ikke brugerproduktet hver dag. Foretag kun vedligeholdelsesarbejde, som beskrevi:i donnevejledning.Snak med et godkendt servicecenter vedrorende yderligere vedligeholdelsesarbejde, som ikke er beskrevi i dette vejledning.

Dagligt eftersyn

• Rengør de udvendige overflader.
• Sorg for, at udløserlåsen og udløseren fungerer korrekt.
• Rens kædebremsen, og sorg for, at den fungerer korrekt.
• Undersog kædefangeren for skader. Udskift kædefangeren, hvis den er beskadiget.
• Drej sværdet dagligt for at fã mere ensartet slid pã det.
• Sorg for, at smorehullet i sværdet ikke er tilstoppet.
• Fjern savsmuld og andet uønsket materiale fra under koblingsdækslet.
  Rens sporet i sværdet. (Fig. 54)
• Sørg for, at sværdet og savkaeden fær nok olie.
• Efterse savkaeden for revner og uregelmaessigt slidte nitter og led. Udskift om ndvendigt savkaeden.

• Efterse savkæden for den korrekte spænding og for urenheder på kædens drivled. Udskift om nødvendigt savkæden.

• Skærp savkæden. Se Sādan skærpes savkæden pá side 140.

• Undersog drivhjulet for overdreven slitage, og udskift det after behov. (Fig. 55)
  Rengor luftindtaget pa starterhuset.
• Sørg for, at møtrikker og skruer er spændt.
• Sorg for, at betjeningselementerne fungerer korrekt.

Ugentlicht eftersyn

• Sorg for, at kolesystemet fungerer korrekt.
• Sorg for, at starteren, startsnoren og returfjederen fungerer korrekt.
• Sorg for, at vibrationsisolatorerne/DD er beskadigede.

(Fig. 56)

• Fil eventuelle ujaevnheder vaek pa aeggen af sværdet.
  Rengor, ellur udskift lyddaemperens gnistfangernet.

(Fig. 57)

Rengor de udvendige overflader pa karburatoren og dens tilstodende omrader.
- Rens luftfilteret. Monter et nyt luftfilter, hvis det er beskadiget aller for snavset til at blive fuldstændigt rengjort. Se Rengering af luftfilteret pa side 140 for flere oplysninger.

Månedligt eftersyn

• Undersg bromsebandet pa kadebremsen for slitage. Udskift bromsebandet, nardets tykkelse er mindre end 0,6 mm pa det mest slidte sted.

(Fig. 58)

• Undersog koblingscentrummet, koblingstromlen og koblingsfjederen for slitage.

• Rens taendrøret. Sørg for, at elektrodeafstanden er korrekt.

(Fig. 59)

Rengor de udvendige overflader pa karburatoren og dens tilstodende omrader.
- Undersøg brændstofffilteret og brændstofslangen. Udskift om质地。
Tøm brændstoftanken.
Tøm brændstoftanken.
- Undersøg alle kabler og tilslutninger.

• Undersøg taendrøret.
• Rengør de udvendige overflader på karburatoren og dens tilstødende områder.
  Rengør kolesystemet.
• Undersøg gnistfangernettet.
• Undersøg brændstofffilteret.
• Undersøg brændstofslangen for skader.
• Undersøg alle kabler og tilslutninger.

• Få et godkendt serviceværksted til at reparere eller udskifte lyddæmperen after 50 timers drift.
  Udfor vedligeholdelse pa taendroret i folgende tilfaelde:

• Motorens effektniveau er lavt.
  Det er svært at starte motoren.

• Motoren fungerer/DDi: korrekt i tomgangshastighed.

• Undersog savkaedesmorgen ved hver optankning. Se Sadan kontrolleres savkaedens smoring pa side 141.

Sādan justeredutomgangshastigheden

Sorg for, at luftfilteret er rent og at luftfilterdakslet er fastgjort, fdr du justerer tomgangshastigheden.

1. Drej tomgangsjusteringsskruen, som er mærket med et "T", med uret, indtil savkaeden begynder at dreje.
2. Drej tomgangsjusteringsskruen, som er mærket med et "T", mod uret, indtil savkaeden stopper.
3. Tomgangshastigheden skal vare under den hastighed, hvor savkæden beynder at dreje. Tomgangshastigheden er korrekt, narr motoren korer jævnt i alle positioner.

Sådan foretager du vedligeholdelse på gnistfangernettet.

• Brug en stålborste til at rengore gnistfangernettet. (Fig. 57)

Sādan foretager du vedligeholdelse på tændrøret

BEMAERK: Brug det anbefaledetaendr. Sorg for, at resedelen er den samme som den vare, der leveres af producenten. Et forkert taendr kan medfore skader pa produit.

1. Undersog tændrøret for uønskete materialer, hvis** produkt er svært at starte eller betjene. Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder:

a) sorg for, at tomgangshastigheden er indstilet korrekt.
b) sorg for, at brændstofblandingen er korrekt.
c) sorg for, at luftfilterer er rent.

1. Rengor taendroret, his det er snavset. Sorg for, at elektrodeafstanden er korrekt. (Fig. 59)
2. Udskift taendroret, nar det er nødvendigt.

Rengaringafluftfilteret

1. Fjern luftfilterdaekslet og luftfiltret. (Fig. 60)
2. Rens luftfilteret med varmt saebevand. Sorg for, at luftfilteret er tort, for du saetter det iigen.
3. Udskift luftfilteret, hvis det er for beskidt til at rengores welt. Udskift altid et beskadiget luftfilter.

Sadan skærpes savkæden

Skaereled

Den savende del af savkæden kaldes skæreledet og bestar af en skæretand (A) og en rytter (B). Hjdeafstanden mellem disse bestemmer skæredybden. Dybdemalerindstillingen (C).

(Fig. 61)

Nár du skærper en skæretand, skal du huske fire vigtige faktorer:

• Filevinkel.

(Fig. 62)

• Skårevinkel.

(Fig. 63)

• Filestilling.

(Fig. 64)
Rundfils diameter.

(Fig. 65)

Sádan skærpes skæretænderne

Brug en rundfil og et rytermål til at skærpe skæretænderne. Se Savkædefiling og savkædekombinationer på side 143for oplysninger om de anbefalede mal for filen og filmåleren til den savkæde, der er monteret på dit produkt.

(Fig. 66)

1. Sorg for, at savkaeden har den korrekte spanding. En kae de med forkert spanding flytter sig til den ene side og skærpes ikke korrekt.
2. Brug filen pa alle taenderne pa den ene side. Brug derefter filen pa skaretenderne fra den indvendige flade, og saenk trykket den modsatte retning.
3. Vend produit et om pa den,anden side og brug filen pa taenderne.
4. Brug filen til at holde alle taenderne i den samme laengde. Udskift en slidt savkaede, nar skaeretandernes laengde er faldet til 4mm

Sádan justeres dybdemálerindstillingen

Skærp skæretænderne, inden du justerer dybdemålerindstillingen. Se Sādan skærpes skæretænderne på side 140. När du skærper skæretanden (A), mindskes dybdemålerindstillingen (C). For at bevare en optimal skærekapacitet skal dybdemålerindstillingen (B) sænkes til anbefaletiveau. Se Savkædefiling og savkædekombinationer på side 143 for at &, den korrekte dybdemålerindstilling for din kæde.

(Fig. 67)

(Fig. 68)

Bemerk: Denne anbefaling forudsætter, at skæretændernes længde ikke er blevet filt unnormalt ned.

Brug en fladfil og et dybdemalerværktj til at justere ryfteren.

1. Placer dybdemälerværktøjet over savkaeden. Du kan finde yderligere oplysninger om brug af slibeskalaen på pakken.
2. Læg fladfilen over den overskydende del af dybdemäleren, og fil overskuddet væk. Dybdemälerindstillingen er korrekt,ningar icke foles nogen modstand,ningar trækkes over slibeskalaen.

Sādan strammes savkæden

Bemark: Kontroller regelmæssigt en ny savkaedes spænding i indkøringsperioden.

1. Løsn sværdmøtrikkerne, der holder koblingsdækslet. Brug ring- og gaffelnøglen. (Fig. 69)
2. Spænd sværdmøtrikkerne med händen, saHardt du kan.
3. Loft toppen af sværdet og forlæng savkaeden ved at spænde kædejusteringsskruen. Brug ring- og gaffelnøglen. Stram savkaeden, indtil den ikke længere hænger ned under undersiden af sværdet. (Fig. 70)
4. Spændsvaerdmøtrikkerne med ring- og gaffelnoglen, samtidig med at toppen af sværdet Ioftes. (Fig. 71)
5. Sorg for, at du kan trække savkæden frit rundt med handen, og at den ikke hænger ned. (Fig. 72)

Sādan smøres skæreudstyret

Sādan kontrolleres savkaedens smoring

Lav en kontrol af savkaedens smoring ved haver optankning.

1. Start produitet og lad det kore pa 3/4 hastighed. Ret spidsen af sverdet mod en lys overflade i en afstand af ca. 20~cm
2. After 1 minutes körsel vil der være en streg af olie pa den lyse overflade.
3. Hvis der ikke er en oliestreg after 1 minut, skal oliekanalen i sværdet rengøres. Rengør sporet pa sværdets æg. Sørg for, at sværdspidsens kædehjul går let og at der ikke er forhindringer i smørehullet. Rengør og smør spidsens kædehjul.
4. Start Produktet og lad det køre på 3/4 hastighed. Ret spidersen af sværdet mod en lys overflade i en afstand af ca. 20 cm.
5. After 1 minuts körsel vil der være en streg af olie pa den lyse overflade.
6. Tal med din autoriserede forhandler, hvis der ilk er en oliestreg after 1 minut.

Transport

• Sæt transportafskærmningen på skæreudstyret under transport for at undgå skader.

• Sorg for, at Produktet darüber kan bevage sig under transporten.

Opbevaring

• Sæt altidprodukter væk, narrdet ikke er i drift. Lækager og dampe fra produit kankommen i kontakt med gnister, aben ild fra elektrisk udstyr, elektriske plæneklippere, relæer/afbrydere, kedler og megetmere.
  Opbevar altid brandstof i en godkendt beholder.

• Tøm brændstof- og kædeolietanken,ningarprodukteskal opbevares i en længereperiode. Bortskafbrugte væsker korrekt.

• Sæt transportafskærmningen på skæreudstyret under opbevaring for at undgå skader.
  Fjern taendrørshaeten fra taendrøret og aktiver kædebremsen for opbevaring.

Tekniske data

	enhed 130	(H13038HV) 135 Mark II	(H13038HV)
Motorspecifikationer
Cylindervolumen cm	3	38 38
Tændrør - NGK BPMR 7A, BRISK		HQT-1R	NGK BPMR 7A, BRISK HQT-1R
Elektrodeafstand mm 0,5 0,5
Brændstoftankvolumen cm	3	350 350
Tomgangshastighed min	-1	2800-3200 2800-3200
Udgangseffekt ved 9000 min-1	kW 1,5	,6
Emissionsholdbarhedstud t 125 125
Støj- og vibrationsoplysninger
Ækvivalent vibrationsniveau (ahv, eq) venstre händtag41	m/s2	3,72 3,72
Ækvivalent vibrationsniveau (ahv, eq) hjre händtag42	m/s2	5,5 5,5
Lydeffektniveau, garantet (LwA)43	dB(A)	116 116
Lydeffektniveau, mållt44	dB(A)	114 114
Lydtrykniveau ved brugerens øre45	dB(A)	102 102
Produktmål
Vægt (uden skæreudstyr) kg 4,68 4,68
Olietankvolumen cm	3	260 260
Brændstof-/smøresystem
Oliepumpekapacitet ved 9000 min-1	ml/min 9 9
Type af oliepumpe - Automatisk Automatisk
Savkæden og sværdet
Standardsværdlændge cm 35-40 35-40
Anbefalet sværdlændge cm 35-40 35-40
Anvendelig skærelændge	cm 33-38	33-38
Maks. savkædehastighed	m/sek. 22	3 22,3
Savkædedeling	mm	9,52 9,52
Tykkelse på drivled (rytter)	mm	1,3	1,3
Drivhjultype	- Spur	Spur
Antal tænder på drivhjul	- 6 6

Tilbehør

Kombinationer af svær od savkæde

Sværd				Savkæde
Laengde	Deling	Ryttermål	Maks. antal tæn- der, æsehjul	Type	Laengde, drivled (stk.)
14"	3/8"	0,050"	7T	Husqvarna H37	52
16"				Husqvarna S93G	56

Beskrivelse Benzinkædesav
Varemærke Husqvarna
Platform / type / model Platform H13038HV, repræsenterer model 130
Identification Serienumre fra 2022 og fremfter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetiketisk kompatibilitet"
2000/14/EF "vedrørende udendørs stød"
2011/65/EU "begrensning af anvendelsen af visse farlige stoffer"

Harmoniserede standarder og/eller tekniske specifikationer anvendt er folgende:

EN ISO 12100:2010, EN ISO 11681-1:2011, CISPR 12:2007, ISO 14982:2009, EN IEC 63000:2018

I overensstemmelse med bilag V er de erklarede vaerdier for lyd:

Malt stojniveau: 114 dB(A)

Garanteret stojniveau: 116 dB(A)

TUV Rheinland LGA Products GmbH Notifi ed Body for Machinery (notifi ed under 0197) Tillystraße 2 - 90431 Nürnberg, Germany TUV Rheinland, har foretaget en EF-typegodkendelse i henhold til maskindirektivets (2006/42/EC) article 12, pkt. 3b. Certifikaterne for EF-typeafprvning i henhold til Bilag IX har nummeret: BM 50444521

Attesten for denne typeafprvning gelder for alle produktionssteder og oprindelseslande, som angivet pajs Produktet.

Den leverede benzinkaedesaver i overensstemmelse med det produit, der er godkendt i henhold til EF-typegodkendelse.

Pá vegne af Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, 2022-05-13

Claes Losdal, R&D Manager, Husqvarna AB
Ansvarlig for teknik dokumentation
