135 Mark II - Saag HUSQVARNA - Tasuta kasutusjuhend

Kaubamärk	Husqvarna
Mudel	135 Mark II
Toote tüüp	Bensiinikettsaag
Silindri maht	38 cm³
Võimsus	1,6 kW kiirusel 9000 min⁻¹
Kaal (ilma lõikeseadmeta)	4,68 kg
Kütusepaagi maht	350 mL
Ketikätteõli paagi maht	260 mL
Standardne juhtsiini pikkus	35-40 cm (14-16 tolli)
Keti samm	3/8 tolli (9,52 mm)
Keti paksus (lülide paksus)	0,050 tolli (1,3 mm)
Süüteküünal	NGK BPMR 7A / BRISK HQT-1R
Elektroodide vahe	0,5 mm
Tühikäigu kiirus	2800 - 3200 min⁻¹
Keti määrimissüsteem	Automaatne
Garanteeritud helivõimsuse tase	116 dB(A)
Ohutusseadmed	Ketipidur, tagasilöögikaitse, päästikulukk, ketipüüdja
Soovitatav hooldus	Õhufiltri igapäevane puhastamine, keti regulaarne teritamine, ketipiduri kontroll
Remonditavus	Husqvarna originaalosad, hooldus soovitatav volitatud teeninduskeskuses

Korduma kippuvad küsimused - 135 Mark II HUSQVARNA

Mis kütust kasutada Husqvarna 135 Mark II jaoks?

Kasutage pliivaba bensiini (oktaanarv vähemalt 90 RON) ja kvaliteetse kahetakti mootoriõli segu vahekorras 50:1 (2%). Ärge kasutage bensiini, mis sisaldab üle 10% etanooli.

Kuidas käivitada kettsaagi külmalt?

1. Pingutage ketipidur. 2. Tõmmake õhuklapp. 3. Pumbake 6 korda kütusepirni. 4. Hoidke saagi maas, jalg tagumisel käepidel. 5. Tõmmake käivitusnööri kuni takistuseni, seejärel tõmmake tugevalt. 6. Kui mootor kõhkleb, vajutage õhuklapp alla ja tõmmake uuesti kuni käivitumiseni.

Kuidas reguleerida keti pinget?

Keerake siduri korpuse mutrid lahti, keerake pingutuspolti päripäeva, kuni kett ei vaju enam juhtsiini alla, seejärel pingutage mutrid uuesti, samal ajal tõstes juhtsiini otsa. Kontrollige, et kett pöörleks vabalt.

Kui suur on ketikätteõli paagi maht?

Ketikätteõli paagi maht on 260 mL. Kasutage taimeõli või standardset kettsaagiõli. Määrimissüsteem on automaatne.

Kuidas teritada Husqvarna 135 Mark II ketti?

Kasutage ümmargust viili läbimõõduga 4,0 mm (5/32 tolli) juhtsiini suhtes 30° nurga all. Viilige iga hamba sama küljelt, seejärel pöörake saag teisele küljele. Järgige sügavuse piirikut (seade 0,65 mm).

Kui palju kaalub kettsaag ilma juhtsiini ja ketita?

Kaal ilma lõikeseadmeta on 4,68 kg (umbes 10,3 naela).

Kuidas kontrollida ketipidurit?

Ketipidur pingutatakse, lükates kaitsekaart ettepoole. Lahtivõtmiseks tõmmake see tagasi esikäepideme poole. Käivitamisel peab pidur olema pingutatud. Kontrollige regulaarselt selle tööd ja pidurilindi kulumist (<0,6 mm).

Mis on soovitatav juhtsiini pikkus?

Soovitatavad on 35-40 cm (14-16 tolli) juhtsiinid. Tegelik lõikepikkus on 33-38 cm.

Kuidas vältida tagasilööke?

Hoidke saagi alati kahe käega, ärge lõigake õlgade kohal, vältige takistuste puudutamist juhtsiini ninaga ja kasutage teritatud ketti. Ketipidur ja kaitsekaar vähendavad riske.

Kust leida varuosasid 135 Mark II jaoks?

Kasutage ainult Husqvarna originaalosi. Kontrollige volitatud edasimüüjat või hoolduskeskust osade nagu kett, juhtsiin, süüteküünal (NGK BPMR 7A) ja õhufilter jaoks.

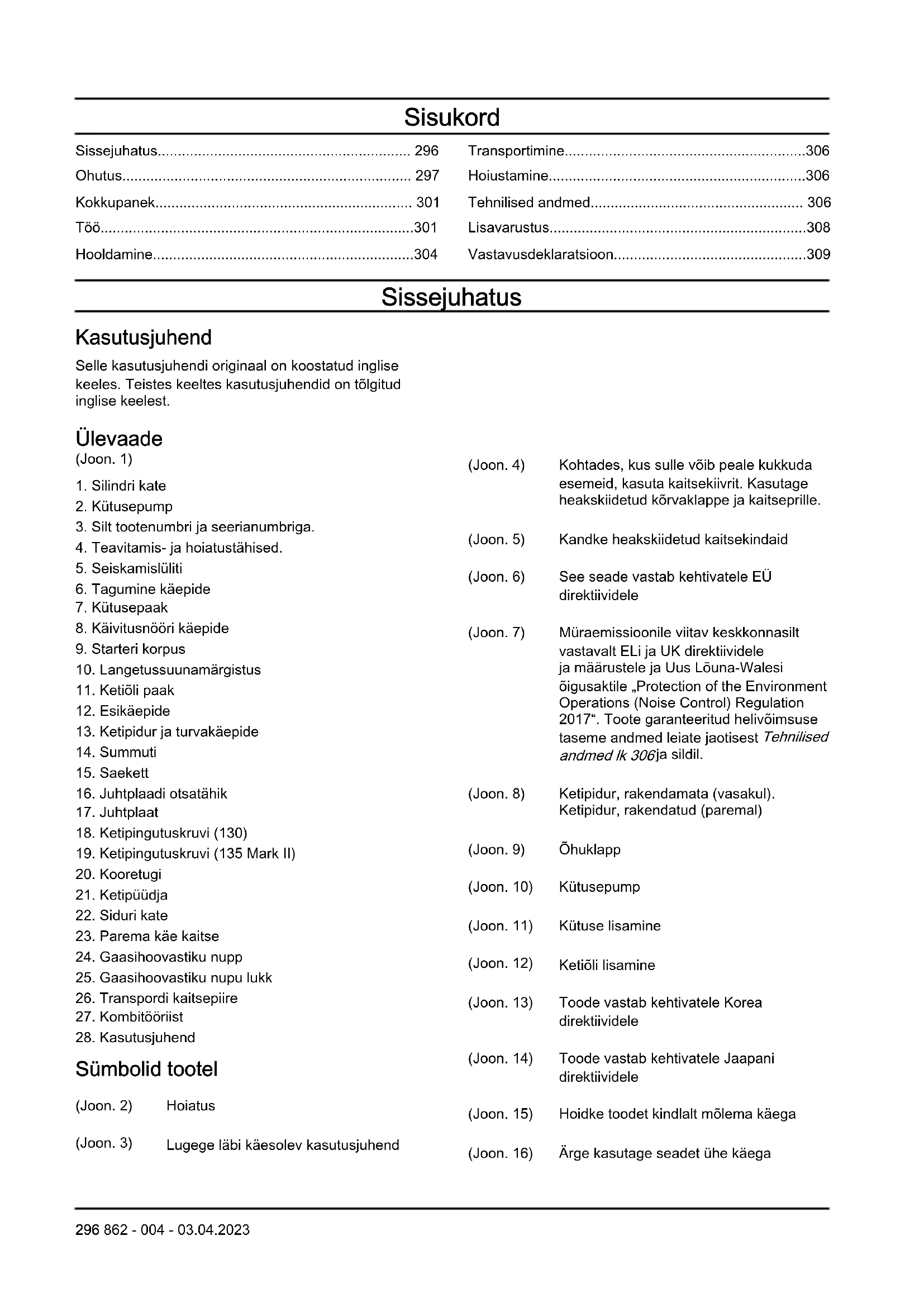

KASUTUSJUHEND 135 Mark II HUSQVARNA

Vastavusdeklaratsioon 309

Sissejuhatus

Kasutusjuhend

Selle kasutusjuhendi originaal on koostatud inglise keees. Teistes keeltes kasutusjuhendid on tõlgitud inglise keelest.

Ulevaade

(Joon. 1)

1. Silindri kate

2. Kutusepump

3. Silt totenumbri ja seerianumbriga.

4. Teavitamis- ja hoiatustahised.

5. Seiskamisuliti

6. Tagumine kaepide

7. Kutusepaak

8. Käivitusnööri kæepide

9. Starteri korpus

10. Langetussuunamärgistus

11. Ketioli paak

12. Esikäepide

13. Ketipidur ja turvakäepide

14.Summuti

1. Saekett

2. Juhtplaadi otsatähik

3. Juhtplaat

4. Ketipingutuskruvi (130)

5. Ketipingutuskruvi (135 Mark II)

6. Kooretugi

7. Ketipüudja

8. Siduri kate

9. Parema käe kaitse

10. Gaasihoovastiku nupp

11. Gaasihoo vastiku nupu lukk

12. Transpondi kaitsepiire

13. Kombitöörist

14. Kasutusjuhend

Sumbolid tootel

(Joon. 2) Hoiatus

(Joon. 3) Lugege labi kaesolev kasutusjuhend

(Joon. 4) Kohtades, kus sulle voib peale kukkuda esemeid, kasuta kaitsekiivrit. Kasutage heakskiidetud körvaklappe ja kaitseprille.

(Joon. 5) Kandke heakskiidetud kaitsekindaid

(Joon. 6) See seade vastab kehtivatele EU direktividele

(Joon. 7) Mūraemissionile viṭṭav keskkonnasilt vastavalt ELi ja UK direktiividele ja māarustele ja Uus Louna-Walesi Óigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017". Toote garantēritud helivoïmsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 306ja sildil.

(Joon. 8) Ketipidur, rakendamata (vasakul).
Ketipidur, rakendatud (paremal)

(Joon. 9) Ohuklapp

(Joon. 10) Kütusepump

(Joon. 11) Kütuse lisamine

(Joon. 12) Ketioli lisamine

(Joon. 13) Toode vastab kehtivatele Korea direktiividele

(Joon. 14) Toode vastab kehtivatele Jaapani direktiividele

(Joon. 15) Hoidke toodet kindlalt molema kæga

(Joon. 16) Arge kasutage seadet uhe käega

(Joon. 17) Arge laske juhtplaadi otsal puutuda vastu objekti.

(Joon. 18) See toode vastab kehtivatele UK direktiividele.

Markus: Seadmel toodud ülejänud sumbolid/ tahised vastavad muude kommertsvaldkondade sertifitseerimisnoetele.

HOIATUS: Mootori igasugune modifitserimine, muutmine või rikkumine tühistab toote EL-i tübikinnituse.

Tootevastutus

Tootevastusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandomisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses vōi volitatud isiku poolt.

Ohutus

Ohutuse märaratlused

Järgnevad märarlused naitavad margusönade raskusastet.

HOIATUS: Kehavigastused.

ETTEVAATUST: Toote kahjustus.

Märkus: See teave hölbastab toote kasutamist.

Ulised ohutuseeskirjad

• Kasutage toodet öigesti. Valesti kasutamise tagajäreks vöib olla kehavigastus vöi surm. Kasutage toodet ainult kæsolevas kasutsjuhendis kirjeldatud toöde tegemiseks. Arge kasutage toodet muude toöde tegemiseks.
  Lugege kasutusjuhend labi, tehke juhendid endale arusaadavaks ja jargige neid. Jargige hoiatussumboleid ja ohutuseeskirju. Kui operator ei jargi juhiseid, eeskirju ja sumboleid, voibSELL tagajäreks olla kahjustus, kehavigastus voi surm.
• Hoidke see kasutusjuhend alles. Tarvitage kasutusjuhendit toote kokkupanemisel, kasutamisel ja heas toökorras hoidmisel. Tarvitage

kasutusjuhendit tarvikute ja lisavarustuse öigeks paigaldamiseks. Kasutage ainult heakskiidetud tarvikuid ja lisavarustust.

• Arge kasutage kahjustatud toodet. Järgige hooldusskeemi. Tehke ainult neid hooldustöid, mille juhised on toodud selles kasutusjuhendis. Kõik ülejaanud hooldustööd peab tegema volitatud hoolduskeskus.
• Selles kasutusjuhendis ei saa kirjeldada koiki olukordi, mis voivad toote kasutamise kaigus ette tulla. Olge ettevaatlik ja kasutage tervet moistust. Arge kasutage toodet ega tehke hooldustoid, kui te pole antud olukorras kindel. Vestelge lisateabe saamiseks toote asjatundja, edasimüija, hooldustökoja vovi volitatud hoolduskeskuse esindajaga.
• Enne toote kokkupanemist, hoile asetamist vio hooldustoode tegemist lahutage sutekuunla juhe.
• Arge kasutage toodet, kui selle algseid tehnilisi naitajaid on muudetud. Arge muutke seadme ühtegi osa ilma tootja heakskiiduta. Kasutage ainult totja poolt heaks kiidetud osi. Vale hooldamise tagajäreks vöib olla kehavigastus voi surm.
• Arge hingake sisse mootori heitgaase. Heitgaaside, ketioliaurude ja saepuru pikemaagsel sissehingamisel voivad ilmnda terviseohud.
• Arge käivitage toodet siseruumis ega tuleohtlike materjalide ligidal. Heitgaasid on tulised ja voivad sisaldada södemeid, mis voivad pöhjustada tulekahju. Ebapiisav ohuvahetus voib pöhjustada

lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.

Toode tekitab tootades elektromagnetvalja. Elektromagnetvali voib kahjustada meditsinilisi implantaate. Enne toote kasutamist pidage nou omarsti ja implantaadi valmistajaga.
- Arge lubage lastel toodet käsitseda.
- Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
Kui toodet kasutab piiratud füusiliste voi vaimsete voimetega isik, peab ta olema kogu aeg jarevalve all. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.
- Kasutusel mitte olev toode lukustage kohta, kus lapsed ja volitamata isikud selle juurde ei pääse.
Toode vob esemeid ohku paisata ja pohjustada kehavigastusi. Vigastus- ja surmaohu vahendamiseks jargige ohutuseeskirju.
- Arge lahkuge tootava mootoriga toote juurest. Seisake mootor ja veenduge, et kett ei poorleks.
- Onnetusjuhtumite eest toote kasutamisel vastutab toote operator.
- Enne toote kasutamist veenduge, et kõik osad oleksid terved.
- Tutvuge riiklike voi kohalike eeskirjadega. Need vovad toote kasutamist teatud asjaoludel piirata voiselle keelata.

Ohutusjuhised kasutamisel

Toote pidev voi regulaarne kasutamine voib.
pohjustada nn valgete sormede sundroomi voi
muid sarnaseid vibratsionist tingitud meditsinilisi probleme. Kui kasutate toodet pidevalt voi
regulaarselt, kontrollige aeg-ajalt omakäe ja
sormede seisundit. Kui teie katel voi sormedel
muutub varv, tunnete valu voi surinat voi kaed voi
sormed muutuvad tuimaks, lopeteage tootamine ja
pörduge kohe arsti poole.
- Enne toote kasutamist veenduge, et see oleks taielikult kokku pandud.
Toode voib esemeid ohku paisata ja see voib kahjustada silmi. Toote kasutamisel kandke alati heakskiidetud kaitseprille.
- Olge tahelepanelik, sest naiteks laps voib toote kasutamise ajal ootamatult teie lahedale tulla.
- Arge kasutage toodet, kui toöpiirkonnas on inimesi. Peatage toode, kui toöpiirkonda siseneb imimene.

(Joon. 20)

Veenduge, et toode oleks alati teie kontrlli all.
- Toodet tuleb kasutada kahe kaega hoides. Arge kasutage toodet ühe kaega hoides. Toote kasutamine ühe kaega hoides voib pohjustada toseiseid kehavigastusi nii seadme kasutajale, tootajatele kui ka korvalseisjatele.
- Hoidke eesmist käepidet vasaku käega ja tagumist käepidet parema käega. Hoidke seadet endast paremal.

(Joon. 21)

• Arge kasutage toodet, kui olete vasinud, haige voi tarvitanud alkoholi voi muid narkootilisi aineid.
• Arge kasutage toodet, kui te ei saa voimaliku onnetusjuhtumi korral kadagi appi kutsuda. Enne toote kasutamise alustamist teavitage sellest alati koiki laheduses viibijaid.
• Arge põrake end koos tootega enne, kui olete veendunud, et ohualas ei viibiks ühtegi inimest ega looma.
• Enne toö alustamist eemaldage toöpiirkonnast koik sobimatud esemed. Kui kett pörkab vastu eset, voib ese ohku paiskuda ja pöhjustada kehavigastuse voi kahjustusi. Sobimatud esemed voivad keti kulge takerduda ja pöhjustada kahjustusi.
• Arge kasutage toodet halva ilma (nt udu, vihma, tugev tuule, äikesehu vms ilmaolude) korral. Halva ilmaga voivad tekkida ohtlikud tingimused (näiteks libedad pinnad).
• Veenduge et saaksite liikuda vabalt ja toötada stabiilses asendis.
• Kindlustage, et te ei saaks toote kasutamise ajal kukkuda. Arge kallutage toote kasutamise ajal.
• Hoidke toodet alati kahe käega. Hoidke eesmist käepidet vasaku käega ja tagumist käepidet parema käega. Hoidke seadet endast parental.
• Saekett hakkab pöörlema, kui öhuklapp on mootori käivitamise ajal öhuklapi asendis.
• Enne toote liigutamist seisake mootor.
• Arge asetage tootava mootoriga toodet maha.
• Enne tootelt soovimatute materjalide eemaldamist seisake mootor. Enne kui teie ise voi abiline asub Iogatud materjali eemaldama, laske ketil tailikult peatuda.
• Arge toötage tootega puu otsas. Tootega puu otsas toötamine voib pöhjustada kehavigastusi.

(Joon. 22)

Toote käivitamisel peab ketipidur olema rakendatud, et vähendada liikuma hakkava saketiga kokkupuutumise ohtu.

(Joon. 23)

• Tagasiviskumine voib pōhjustada kasutaja vōi kōrvaliste isikute ohtliku kehavigastuse vōi surma. Tagasiviskumise ohu vāhendamiseks peate teadma, mis tagasiviskumist pōhjustab ja kuidas seda välṭida.
  Selleks, et vahendada tagasiviskumise ja muude joudude ohtu, mis voivad pohjustada ohtlikke kehavigastusi voi surma, jJargige koiki ohutuseeskirju.
• Saeketi lötvumise vältimiseks reguleerige selle pingsust regulaarselt. Lōtv saekett voib maha tulla ja tekitada ohtlikke vōi surmavaid vigastusi.

• Puid langetage selleks ettenahtud toimingute kohaselt. Muidu voite pohjustada kehavigastusi inimstele, kahjustada elektriline voi vara.

• Kasutaja peab seisma maastiku kallaku korgemal kuljel, et langetatud puu veereks voi libiseks mooda kallakut alla.

(Joon. 24)

• Enne lõikamisega alustamist kavandage ja valmistage ette pääsetee. Pääsetee peab olemalangetamissuuna suhtes umbes 135-kraadise nurga all.

• 1. Ohupiirkond
• Pääsetee
• Langetamissuund

(Joon. 25)

• Enne toote liigutamist seisake alati mootor.
• Asetage jalad kindlalt vastu maapinda ja jaotage keharaskus vordsalt molemale jalale.

(Joon. 26)

• Tööttage tootega ainult tasasel pinnal. Ebatasasel pinnal tõtamine voib põhjustada kasutaja või körvaliste isikute ohtliku kehavigastuse või surma. Arge kasutage toodet redelil seistes või puu otsas olles.

(Joon. 27)

Tagasiviskumine, liugumine, pörkumine ja kukkumine

Toote ohutust vōivad mōjutada erinevad tegurid.

• Ligumine - juhtplaat liigub kiiresti piki puud.
• Porkumine - juhtplaat porkub puust eemale ja puudutab seda uuesti.
• Kukkumine - toode kukub parast loikamist maha. Selle tagajrjel voib liikuv kett puudutada mond kehaosa voi muid esemeid ja pohjustada kehavigastusi voi kahjustusi.

• Tagasiviskumine - juhtplaadi ots puudutab mond eset ja liigub äkitselt tagasi-, üles- voi edasisuunas. Tagasiviskumise pohjustab ka olukord, kus puu pigistab saeketi loikamise ajal kinni. Kui toode puudutab puus olevat eset, vob kaduda kontroll seadme üle. (Joon. 28)

• Pöörlemisest tingitud tagasiviskumine vöib tekkida, kui liikuv kett juhtplaadi otsas puutub vastu monda eset. Selle tagajärjel vöib kett esemesse lõikuda ja kohe seisma jäada. Tulemuseks on väga kiire tagasilöök, mille käigus liigub juhtplaat üles ja tagasi kasutaja suunas. (Joon. 29)
  Kinnikiilumisest tingitud tagasiviskumine vob tekkida, kui saeket äkitsetloikamise ajal peatub. Juhtplaadi ulaservas liikuv saekest jaab puu sisse kinni.Keti akiline peatumine tekitab vastujou, mis pohjustab toote vastupidise likumise keti liikumissuinale.Toode liigub tagasi kasutaja suunas. (Joon.30)

• Sissetombamine voib tekkida, kui likuv kett juhtplaadi alumises servas puutub vastu puus olevat eset ja saekett seiskub jarsult. Akilise peatumise mojul viskub toode kasutajast eema, mistottu voib kasutaja kaotada kergesti toote üle kontrolli. (Joon. 31)

Enne toote kasutamist viige end kindlasti kurssi erinevate joudude ja nende valtimisega. Juhiseid vt jaotisest Tagasiviskumise, liugumise, porkumise ja kukkumise arahoidmine lk 299.

Tagasiviskumise, liugumise, pörkumise ja kukkumise arahoidmine

• Kui mootor tootab, hoidke toodet kindlalt. Hoidke parema kaega tagumisest kaepidemest ja vasakuga eesmisesst kaepidemest. Hoidke sormedega kovasti kaepidemest kinni. Arge vabastage haaret.
• Juhtige toodet nii loikamise ajal kui pärast puu langetamist. Arge laske tootel pärast loikamist raskuse mojul langeda.
  Veenduge, et loikamisala oleks takistustest vaba. Arge puudutage toote kasutamise ajal juhtplaadininaga palki, oksi ega muid takistusi. (Joon. 32)
  Rakendage lōikamisel suurt mootori pörlemiskirust.
• Arge kūunitage liiga kaugele ega lōigake ölgadest kōrgemal. (Joon. 33)
• Saeketi teritamisel ja hooldamisel järgige tootja juhiseid.
• Kasutage asendamiseks ainult tootja soovitatud juhtplaate ja saekette.
  Liiga suure Iokesugavuse korral suurenb tagasiloogi oht.

Isiklik kaitsevarustus

• Toote kasutamise ajal kandke alati kohast isiklikku kaitsevarustust. Isiklik kaitsevarustus vahendab onnetuse korral kehavigastuse raskusastet, ent eit tee seda olematuks.
• Arge kandke avaraid roivaid, mis voivad saeketti takerduda.
  Kandke heakskiidetud kaitsekiivrit.
  Toote kasutamisel kandke alati heakskiidetud korvaklappe. Pikaajaline murakeskkonnas viibimine voib pohjustada kuulmiskadu.
• Kasutage näokaitset ja kaitseprille, et kaitsta paiskuvate esemete eest. Toode voib esemeid (nt puulaaste ja väikseid puutükke) suure jouga liigutada. See voib tekitada tõsise vigastuse, sh silmadele.
  Kandke kettsae kasutamiseks ettenahtud kaitsekindaid.
  Kandke kettsae kasutamiseks ettenahtud kaitsepukse.
  Kandke kettsae kasutamiseks ettenahtud teraskaitsega mittlibisevaid kaitsesaapaid.

• Veenduge, et laheduses asuks esmaabikomplekt.

• Summutist, juhtplaadist, saaketist ja mujalt voivad paiskuda sādemed. Metsatulekahjude tekkimise Ārahoidmiseks hoidke käepärast tulekustusvahendid ja labidas.

Toote kaitseseadised

• Arge kasutage toodet, kui kaitseseadised on kahjustatud. Kui toode saab kahjustada, pörduge volitatud hoolduskeskusesse.

Seiskamisuliti kontrollimine

1. Käivitage mootor. Vt jaotist Enne mootori käivitamist Ik 302,
2. Veenduge, et seiskamisluliti seadmisel seiskamisasendisse motor seiskuks.

Gaasihoovastiku nupu luku kontrollimine

1. Gaasihooovastiku nupu luku (A) vabastamisel veenduge, et gaasihooovastiku nupp (B) oleks likustatud tuhikäigule. (Joon. 34).
2. Vajutage gaasihoo vastiku nupu lukku (A) ja veenduge, et vabastamisel liiguks see tagasi algasendisse.
3. Vajutage gaasihoo vastiku nuppu (A) ja veenduge, et vabastamisel liiguks see tagasi algasendisse.
4. Käivitage mootor ja rakendage täisgaas.
5. Vabastage gaasihoo vastiku nupp ja kontrollige, kas saekett peatub.
6. Kui saekett tuhikäigukirusel pörleb, keerake tuhikäigukiruse reguleerimiskruvi vastupäeva, kuni saeketi likumine peatub.

Kaitse

Kaitse ei lase esemetel toote kasutaja suunas paiskuda. Samuti hoiab kaitse ara juhusliku kokkupuute toote kasutaja ja saeketi vahel.

• Kontrollige kindlasti, kas kaitset tohib tootega koos kasutada.
• Arge kasutage toodet ilma kaitsmeta.
• Veenduge, et kaitse oleks kahjustamata. Kui kaitse on kulunud voi kahjustatud, tuleb see valja vahetada.

Ohutusnõuded kütuse käsitsemisel

• Arge käivitage toodet, kui toote pinnale on sattunud kutust voi mootoriöli. Eemaldage kutus/oli toote pinnalt ja laske tootel kuivada. Eemaldage kutus toote pinnalt.
  Kui kutus satub roivastele, siis vahetage kohe riideid.
  Vältige kutuse sattumist nahale, see voib pöhjustada kehavigastusi. Kui kutus satub nahale, puhastage piirkond seebi ja veega.
• Arge käivitage mootorit, kui kutus vöi öli satub toote pinnale vöi teie nahale.

• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusoftlikud ning voivad pohjustada kehavigastusi voi surma.

• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mooter oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Keerake kutusepaagi kork hoolikalt kinni, et valtida tulekahju.
• Enne käivitamist viige toode vahemalt 3 m (10 jala)
  kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge tankige paaki liiga palju kutust.
• Veenduge, et toote vōi kūtusenōu liigutamisel e i tekiks leket.
• Arge asetage toodet voi kutusenou kohta, kus on lahtine leek, sadered voi suteleek. Veenduge, et hoikuhas ei oleks lahtist leeki.
• Kütuse kandmiseks või hoidmiseks kasutage üksnes heakskiidetud mahuteid.
• Enne pikaajalisele houle jätmist tuhjendage kutusepaak. Järgige kutuse kasutuselt körvaldamist reguleerivaid kohlilikke eeskirju.
• Enne pikaajalisele houle jätmist puhaltage toode.
• Enne toote houle jätmist eemaldage Süütekünla juhe, et välistada mootori tahtmatu käivitamise voimalus.

Ohutusjuhised hooldamisel

• Enne toote hooldamist (v.a karburaatori reguleerimise korral) lahutage seadmest sutekuunla juhe.
• Laske toodet hooldada uksnes volitatud edasimuujal (v.a jaotises Hooldamine Ik 304 kirjeldatud toimingute korral).
  Veenduge, et saekest gaasihoovastiku nupu vabastamisel peatuks.
• Hoidke käepidemed kuivad ja puhtad ölist vöi kütusesegust.
• Veenduge, et korgid ja kinnitused oleksid korralikult kinnitatud.
• Heakskiitmata asendusosade kasutamine ja kaitseseadiste eemaldamine voib toodet kahjustada. See voib kahjustada ka kasutajat voi korvalseisjaid. Kasutage ainult soovitatud asendusosi ja tarvikuid. Arge muutke toodet.

• Suure joudluse ja ohutuse huvides teritage ja puhastage saeketti regulaarselt.

• Maärimise ja tarvikute vahetamise korral järgige juhendeid.

• Kontrollige, kas tootel ei esine kahjustunud osi. Enne toote kasutamist kontrollige kindlasti, kas kahjustud kaitse voi osa tootab korralikult. Kontrollige, kas esineb osi, mis on vales asendis ega liugu. Kontrollige, kas esineb muid toote kasutamist mojutavaid asjaolusid. Veenduge, et toode oleks oigesti paigaldatud. Kaitset voi monda muud kahjustunud osa tohib parandada voi asendada

volitatud edasimüja, juhul, kui kasutusjuhendis pole margitud teisiti.

• Kui toodet ei kasutata, hoidke seda kuivas körges voi lukustatud kohas, kus lapsed sellele juurde ei pääse.
  Toote transportimisel voi hoistamisel kasutage toote liigutamiseks transpondikaitset voi kasti.
• Arge kasutage labitöötatud öli. Läbitöötatud öli voib olla ohtlik ning kahjustada toodet ja keskkonda.

Kokkupanek

HOIATUS: Enne seadme kokkupanekut lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Juhtplaadi ja saeketi paigaldamine

1. Eemaldage juhtplaadi kinnitusmutrid ja sidurikate.
   Eemaldage transpondikaitse (A). (Joon. 35)
2. Asetage juhtplaat juhtplaadi poltidele. Viige juhtplaat kõige tagumisse asendisse.
3. Pangerette kaitsekindad.
4. Tostke saeKenn veotahikust korgemale ja asetage see juhtplaadis olevassesoonde. Alustage juhtplaadi ülemisest servast. (Joon. 36)
5. Veenduge, et lõikelulide æred juhtplaadi ülemisel serval oleksid pöratud ettepoole.

6. Paigaldage siduri kate ja asetage ketipingutustift juhtplaadis olevasse auku.

7. Veenduge, et saetaki veolulid asuksid veotahikul oigesti Samuti kontrollige kindlasti, kas saetakt on korralikult juhtplaati soones.

8. Pingutage juhtplaadi kinnitusmutreid sormedega.
9. Saeketi pingutamiseks keerake keti pingutuskruvi paripäeva. Pingutage saeketti nii, et see enam juhtplaadi alumisel küljel lódvalt ei ripuks, kuid saaksite seda hölpsalt käsitsi liigutada. (Joon. 37) (Joon. 38)

10. Hoidke juhtplaadi otsa üval ja pingutage lehtsilmusvötme abi juhtplaadi kinnitusmutreid. (Joon. 39)

11. Pärast uue saeketi paigaldamist ja sissetöätamist kontrollige keti pingsust regulaarselt.

12. Kontrollige regulaarselt keti pingsust. Keti ōige pingsus tagab korraliku jōulduse ja pika kasutusea.

Too

HOIATUS: Enne toote kasutamist lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Kütuse kasutamine

ETTEVAATUST: Tootel on
kahetaktiline mootor. Kasutage bensiini ja
kahetaktiliste mootorite mootorioli segu.
Jalgige, et oli kogus segus oleks oige. Vale
bensiini ja oli suhe voib mootorit kahjustada.

Kütusesegu suhe

Bensiini ja kahetakilise mootori mootorioli kutusesegu suhe on 50:1 (2%)

Bensiin	Kahetaktiliste mootorite mootoriöli
1 USA gallon 77 ml (2,6 units)
1 Briti gallon 95 ml (3,2 units)

Bensiin Kahetaktiliste moot	brite mootoriöli
5 l 100 ml (3,4 untsi)

Kütusesegu valmistamine

1. Määrake kindlaks bensiini ja mootoriöli öige kogus (segusuhe 50:1). Arge valmistage rohkem kutusesegu, kui kulub umbes 30 paëva jooksul. Vt jaotist Kütusesegu suhe Ik 301.
2. Valage pool vajaminevast kutusekogusest puhtasse ülevoolukaitsega kutusenousse.

ETTEVAATUST: Arge kasutage bensiini, mille etanoolisaldus (E10) on üle 10%. See voib toodet kahjustada.

ETTEVAATUST: Arge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See voib toodet kahjustada.

Markus: Kui toode tõtab sageli pusivalt körge mootori kiirusega, kasutage suurema oktaaniarvuga bensiini.

1. Valage kutusenöusse kogu vajaminev kahetaktilise mootori mootorioli kogus.

ETTEVAATUST: Kasutage kvaliteetset mootorioli, mis on ette nahtud ohkjahutusega kahetaktiliste mootorite jaoks. Muud olid voivad toodet kahjustada.

1. Loksutage kutusesegu, et koostisosad seguneksid.
2. Valage ülejänud bensiinikogus kütusenösse.
3. Loksutage kutusesegu, et koostisosad seguneksid.
4. Täitke toote kutusepaak kutuseseguga. Vt jaotist Kütusesegu suhe Ik 301.

Kütusepaagi taitmine

1. Veenduge, et kutusesegu oleks oige ja et see oleks ülevoolukaitsega kutusenöus.
2. Kui noul on kutust, eemaldage ebavajalik kutus ja laske noul kuivada.
3. Veenduge, et kutusepaagi korgi umbrus oleks puhas.
4. Eemaldage kutusepaagi kork. (Joon. 40)
5. Enne kutusesegu lisamist kutusepaaki loksutage kutusenoud.
6. Pange kutusepaagi kork tagasi.

Saeketi märimine

Tootel on automaatne märimissüsteem. Kasutage ainult öiget ketiöli ja järgige juhiseid.

1. Kasutage taimse koostisega saeketioli voi tavalist saeketioli.
2. Veenduge, et saeketioli paagi korgi umbrus oleks puhas.
3. Eemaldage saeketioli paagi kork.
4. Täitke saeketiöli paak soovitatud saeketiölga.
5. Pange saeketioli paagi kork tagasi.

Enne mootori käivitamist

Veenduge, et tootel poleks puuduvaid, kahjustatud, lahtisi voi kulunud osi.
- Kontrollige mutrecht, kruvisid ja polte.
- Kontrollige öhufiltrit.
- Kontrollige, kas gaasihooovastiku nupu lukk ja gaasihooovastik tootavad korralikult.
- Kontrollige, kas seiskamisluliti tootab korralikult.
- Kontrollige, kas tootel ei esine kutuseleket.
- Kontrollige saeketi teravust ja pingsust.

Külma mootori käivitamine

1. Liigutage turvakaepidet edasi, et rakendada ketipidur. (Joon. 41)
2. Tömmake öhuklapp valja ja üles.
3. Vajutage kutusepumpa 6 korda. (Joon. 42)
4. Suruge toote korpus vasaku kæga vastu maad.
5. Asetage parem jalg labi tagumise kaepideme.
6. Tömmake parema käega aeglaselt käivitusnöörí, kuni tunnete väikest takistust.
7. Siis tommake käivitusnööri kæ Epidet jʊga. (Joon. 43)

ETTEVAATUST: Arge tommake käivitusnöori enne, kui see peatub. Arge laske täesti valja tommatud käivitusnöori käest lahti. Vabastage käivitusnöör aeglaselt. Kui te neid eeskirju ei täida, vöib see mootorit kahjustada.

Markus: Mootorit käivitades arge tommake gaasipästiku nuppu.

1. Tömmake käivitusnööri käepidet, kuni mootor käivitub vöi puuab käivituda (tömmake maksimaalselt kolm korda).
2. Kui mootor käivitub voi puab käivituda, lukake ohuklapp alla. (Joon. 44)
3. Jätkake tōmbamist, kuni mootor kāivitub.

Markus: Arge jatke seadet tole. Teostage kohe kaks jargmist sammu.

1. Hoidke tagumist käepidet parema käega ja eesmist käepidet vasaku käega.
2. Tommake turvakaepidet kohe tagasi esikäepideme suunas, et vabastada ketipidur. (Joon. 23)

Markus: Kett hakkab likuma.

1. Käitage 20-30 sekundit körgendatud tühikäigukirusel.
2. Tavalisele tuhikägule üleminekuks tommake veigi gaasipäästkunuppu.
3. Käitage 20-30 sekundit tavalisel tühkäigul.
4. Kasutage toodet.

Sooja mootori käivitamine

1. Liigutage turvakaepidet edasi, et rakendada ketipidur. (Joon. 41)
2. Tömmake öhuklapp valja ja üles.
3. Vajutage kutusepumpa 6 korda. (Joon. 42)
4. Lükake ñhuktapp alla. (Joon. 44)

5. Suruge toote korpus vasaku käega vastu maad.

6. Asetage parem jalg labi tagumise kaepideme.

7. Tömmake parema käega aeglaselt käivitusnöörí, kuni tunnete väikest takistust.
8. Siis tommake käivitusnööri kæepidet jʊuga. (Joon. 43)

ETTEVAATUST: Arge tommake kaivitusnöori enne, kui see peatub. Arge laske täesti valja tomatud kaivitusnöori käest lahti. Vabastage kaivitusnöar aeglaselt. Kui te neid eeskirju ei taida, voib see mootorit kahjustada.

Markus: Mootorit käivitades arge tommake gaasipäastiku nuppu.

1. Tömmake käivitusnööri käepidet, kuni mootor käivitub.

Markus: Arge jatke seadet toole. Teostage kohe kaks jargmist sommu.

1. Hoidke tagumist käepidet parema käega ja eesmist käepidet vasaku käega.
2. Tömmake turvakaepidet kohe tagasi esikäepideme suunas, et vabastada ketipidur. (Joon. 23)

Märkus: Kett hakkab liikuma.

1. Oodake 10-15 sekundit.
2. Tavalisele tuhikägule üleminekuks tommake veigi gaasipäästiku nuppu.
3. Kasutage toodet.

Mootori käivitamine ülekuumenenud kütusega

Kui toode ei käivitu, vöib kutus olla ülekuumenenud.

Markus: Kasutage värsket kutust ja vähendagesoojade ilmade korral toöaega.

1. Asetage toode jahedasse kohta, mis on varjatud otsese päkesevalguse eest.
2. Laske tootel vahemalt 20 minutit jahtuda.
3. Vajutage ohukolbi pumpa uuesti 10-15 sekundit.
4. Järgige külma mootori käivitamise juhiseid. Vt jaotist Külma mootori käivitamine Ik 302

Seiskamine

Mootori seiskamiseks vajutage seiskamislulit.

Markus: Seiskamisluliti naaseb automaatelt algasendisse.

Koretoe kasutamine

Kooretugi hoiab puud liokamise ajal paigal. Kooretugi on mootori korpuse ja juhtplaadi vaheline poordetugi.

1. Asetage kooretoe alumine ots selliselt, et saavutaksite pideriba oige laiuse.
2. Suruge vastu eesmist käepidet vasaku käega ja tõstke tagumist käepidet parema käega.
3. Löigake, kuni pideriba on saavutanud öige laiuse.

Markus: Pideriba peab olema ühtlase paksusega.

1. Löigake läbi üle poole puu labimödust ja asetege siis löikeavasse langetuskiil.

Puu langetamine

1. Eemaldage puault praht, kivid, lahtine puukoor, naelad, klambrid ja traat.
2. Löigake puusse säll, mis on 1/3 puu lübimödust ja assetseb langemissuinaga risti. (Joon. 45)
3. Löigake alumine horisontaalne salgu osa. See aitab välida saeketi ja juhtplaadi kinnikiilumist teise salgu lōikamise ajal.
4. Tehke langetav sisselöige (X) horisontaalsest salgust vahemalt 50 mm korgemal. Veenduge, et langetav sisselöige oleks horisontaalse salguga paralleelne, et piisav osa puust jäcks liigendiks. Arge löigake liigendit. Liigend hoib apu paigal ja takistab seda vales suunas langemast. (Joon. 46) ja (Joon. 47)
5. Langetava sisselöike ja liigendi vahelise kauguse vahenemisel hakkab puu langema. Veenduge, et puu saaks langeda ðiges suunas ega vajiks tagasi ja pöhjustaks saeketi kinnikiilumise. Selle vãltimiseks lõpetage saagimine enne langetava sisselöike lõpuleviimist. Kasutage sisselöike avamiseks puidust, plastist kiile, et puu saaks soovitud suunas langeda. (Joon. 48)
6. Kui puu hakkab langema, eemaldage toode sisselöikest. Seisake mootor, pange toode maha ja kasutage kavandatud väljapääsuteed. Olge ettevaatlik ülevalt Langevate oksade suhtes ja jälgige jalgealust. (Joon. 49)

Puu laasimine

1. Suuremad oksad aitavad tuve maapinnast korgemal hoida.
2. Eemaldage väikesed oksad ühe lõikega. (Joon. 50)
3. Pingul oksad lõigake alt üles, et saekett ja juhtplaat kinni ei kiiluks.

Palgi järkamine

ETTEVAATUST: Arge laske saetakil puutuda maad.

Kui palk on taelikult toestatud, loigake seda ulalt (seda nimatakse üalltloikeks). (Joon. 51)
Kui palk on uhelt poolt toestatud, ligake 1/3 selle umbermoodust alt (seda nimatakse altloikeks).
Kui palk on molemalt poolt toestatud, Iogake 1/3 selle umbermoodust ulalt. Saagige palk labi, Iogates 2/3 sellest altsuunas ja uhendades altloike esimese sisseliokega. (Joon. 52)

Kui järkate palki kallakul,.SEiske kallaku korgemal kuljel.Löigake palk labi,hoides toodet kindlalt kontrlli all.Loikamiselopetamisel vahendage loikesurvey ting hoidke kovasti kinn tagumisest kaepidemest ja esikäepidemest. (Joon.53)

Hooldamine

HOIATUS: Enne toote puhastamist, remontimist voi hooldamist lugege ohutuspeatukki ja tehke selles olev teave endale arusaadavaks.

Hooldusskeem

Järgige kindlasti hooldusskeemi. Intervallide arvutamisel on aluseks vōetud toote igapëevane kasutamine. Kui toodet ei kasutata igapëevaselt, on intervallid erinevad. Tehke ainult neid hooldustöid, mida on selles kasutusjuhendis kirjeldatud. Hooldustööde osas, mida Selles kasutusjuhendis kirjeldatud ei ole, poörduge volitatud hoolduskeskuse poole.

Igapäevane hooldus

• Puhastage välispinnad.
• Veenduge, et gaasipäästkulu lukusti ja gaasihoovastiku nupp öigesti.
• Puhastage ketipidur ja veenduge, et see tootaks oigesti.
• Veenduge, et ketipüdjal poleks kahjustusi. Kui ketipüdja on kahjustunud, vahetage see valja.
• Juhtplaadi ühtlasemaks kulumiseks põrake see kord paëvas Ümber.
• Veenduge, et juhtplaadi märdeava poleks ummistunud.
• Eemaldage saepuru ja muu praht sidurikatte alt.
• Puhastage juhtplaadi soont. (Joon. 54)
  Veenduge, et juhtplaat ja saekett saaksid piisavalt oli.
• Veenduge, et saaketil poleks pragusid ja et neeedid voi luid poleks ebauhtlaselt kulunud. Vajaduse korral asendage saekett.
• Veenduge, et saekest oleks korralikult pingutatud ja et keti veolulidel poleks salke. Vajaduse korral asendage saekest.
• Teritage saeketti. Vt jaotist Saeketi teritamine lk 305.
• Kontrollige, kas veotähik on liigselt kulunud ja vajaduse korral asendage see. (Joon. 55)
• Puhastage käivitōhuvōtuava.
  Veenduge, et mutrid ja kruvid oleksid pingutatud.
  Veenduge, et juhtelemendid tootaksid korralikult.

Iganadalone hooldus

• Veenduge, et jahutussüsteem toötaks öigesti.
  Veenduge, et starter, käivitusnörj ja tagasitömbevedru toötaksid öigesti.
• Veenduge, et vibratsioonisummutajad poleks kahjustunud.

(Joon. 56)

Viilige maha karedus juhtplaadi kulgedel.
- Tehke summuti sādemepūddja vörk puhtaks voi vahetage valja.

(Joon. 57)

• Puhastage karburaatori ja selle ümbruse valispinnad.
• Puhastage ohufilter. Kui ohufilter on kahjustatud voi tailikuks puhastamiseks liiga maardunud, siis paigaldage uus ohufilter. Lisateavet vt aadressilt Ohfiltri puhastamine lk 305.

Igakuine hooldus

• Kontrollige, kas ketipiduri lintpidur pole kulunud. Asendage lintpidur, kui selle paksus koige kulunumas kohas on alla 0,6 mm
  (Joon. 58)
• Kontrollige, kas siduri keskosa, siduriketas ja sidurivedru pole kulunud
• Puhastage süutekuūnal. Veenduge, et elektroodide vahe oleks Óige.

(Joon. 59)

• Puhastage karburaatori ja salle umbruse valispinnad.
• Kontrollige kutusefiltrit ja -voolikut. Vajaduse korral vahetage see valja.
  Tuhjendage kutusepaak.
• Tühendage ölipaak.
• Kontrollige koiki juhtmeid ja uhendusi.

Iga-aastane hooldus

• Kontrollige sütekuünalt.
• Puhastage karburaatori ja selle ümbruse välispinnad.
• Puhastage jahutussüsteemi.
• Kontrollige sādemepūduri vörku.
• Kontrollige kutusefiltrit.

Veenduge, et kutusevoolikul poleks kahjustusi.
- Kontrollige kõiki juhtmeid ja uhendusi.

Hootine hooldamine

• Pärast 50 tootundi laske summuti volitatud hoolduskuses parandada voi asendada.

• Hooldage süutekünalt, kui

• mootori voimsus on väike;

• mootorit on keeruline käivitada;

• mootor ei toöta tuhikäigul öigesti.

• Kontrollige igal tankimisel keti märirust. Vt jaotist Saeketi märiruse kontrollime Ik 306

Tuhikäigu poorete arvu reguleerimine

Enne tühkäigu pörete arvu reguleerimist veenduge, et öhufilter oleks puhas ja öhufiltri kate asuks omahokal.

1. Keerake tuhkäigu reguleerimiskruvi, mis kannab tahist „T“, paripäeva, kuni saekett hakkab poörlema.
2. Keerake tuhikäigu reguleerimiskruvi, mis kannab tahist "T", vastupäeva, kuni saekett peatub.
3. Tuhikäigu pörete arv peab jäma allapoole saeketi pörlema hakkamise kiirusest. Tuhikäigu pörete arv on öige siis, kui mootor toetab igas asendis ühtlaselt.

ETTEVAATUST: Kasutage soovitatud tüpi sütekuünalt. Veenduge, et asendustoode oleks sama mis totja tarnitud osa. Vale sütekuünal vöib toodet kahjustada.

1. Kui toote käivitamine vöi tõotamine on raskendatud, kontrollige, kas sütekuünlal leidub võraineid. Sütekuünla elektroodidele võrainete kogunemise ohu vähendamiseks:

a) veenduge, et tuhikäigu poorete arv oleks ögesti reguleeritud;
b) veenduge, et kutusesegu oleks oige;
c) veenduge, et ðhufilter oleks puhas.

1. Puhastage maardunud suutekuunal. Veenduge, et elektrood vahe on oige. (Joon. 59)
2. Vajaduse korral asendage süutekūnal.

Ohuftri puhastamine

1. Eemaldage ðhufiltri kate ja ðhufilter. (Joon. 60)

2. Puhastage ñhufilter sooja seebiveega. Enne tagasi paigaldamist veenduge, et ñhufilter oleks kuiv.

3. Kui ×hufilter on puhastamiseks liiga märdunud, asendage see. Kahjustatud Óhufilter tuleb alati välja vahetada.

Saeketi teritamine

Löikur

Saagise lõikeosa nimetatakse lõikuriks ja see koosneb lõikehamba (A) ja sugavusindikaatorist (B). Lõike lõikamise sugavirus märatakse kahe korguse erinevuse ja sugavusindikaatori (C) vahel.

(Joon. 61)

Kui Ioikad hammaste teritamist, on neli olulist tegurit, mida meees pidada:

• Esitamise nurk.
  (Joon. 62)
• Löikenurk.
  (Joon. 63)
• Faili asukoht.
  (Joon. 64)
  Vormitudlabimoo
  (Joon. 65)

Löikehammaste teritamine

Kasutage Iokehammaste teritamiseks umarvili ja teritusmalli. Tootele paigaldatud saeketi teritamiseks soovitatud umarvili ja teritusmalli labimodu kohta leiate tevet jaotisest Saeketi vilimine ja saeketikombinatsoonid lk 308. (Joon.66)

1. Veenduge, et saekestt oleks oigesti pingutatud. Valesti pingutatud kett liigub kuljele ja seda ei saa oigesti teritada.
2. Teritage viiliga loikehambaid uhelt poolt. Seejarel teritage loikehambaid viiliga teiselt poolt ja vahendage villi tagasitombamisel survet.
3. Pöörake toode teisele küljele ja viilige lõikehambaid.
4. Vilige koiki löikehambaid ühtlaselt. Asendage kulunud saekett, kui löikehammaste pikkus on 4 mm.

Löikesügavuse piiriku reguleerimine

Enne loikesugavuse piiriku reguleerimist teritage loikehambad. Vt jaotist Liokehammaste teritamine Ik 305. Saehamba (A) teritamisel vaheneb loikesugavuse piiriku seadevaartus (C). Parima loikevoime saavutamiseks peab kontsa oigele korgusele vilima. Keti jaoks oige loikesugavuse leidmises lugege jaotist Saeketi vilimine ja saeketi kombinatsionid Ik 308

(Joon. 67)

(Joon. 68)

Markus: Seda soovitust saab rakendada siis, kui saehambad pole liiga madalaks viilitud.

1. Pange teritusmall saaketile. Teritusmalli kasutusjuhised on ka pakendil.
2. Teritusmallist valja ulatuva kontsa viilimiseks kasutage lameviili. Sugavusmoot on oige siis, kui teil viili lukkamisel üle teritusmalli ei teki takistust.

Saeketi pingutamine

Markus: Saeketi sissetöotamise ajal kontrollige selle pingsust regulaarselt.

1. Keerake lahti juhtplaadi kinnitusmutrid, mis hoivad paigal sidurikatet. Kasutage lehtsilmusvötit. (Joon. 69)
2. Pingutage juhtplaadi kinnitusmutreid käsitsi nii kovasti, kui voimalik.
3. Kergitage juhtplaadi otsa ja tommake saeketti, pingutades keti pingutuskruvi. Kasutage lehtsilmusvotit. Pingutage saeketti nii, et see enam juhtplaadi alumisel kuljel lodvalt ei ripuks. (Joon. 70)

4. Seejärel kergitage juhtplaadi otsa ja pingutage lehtsilmusvötme abi juhtplaadi kinnitusmutreid. (Joon. 71)

5. Veenduge, et saaksite saeketti vabalt käsitsi tommata ja et see ei ripuks lodvalt. (Joon. 72)

Löikeosa määrimine

Saeketi määrituse kontrollimine

Kontrollige igal tankimisel saeketi märitust.

1. Käivitage toode ja laske sel tõtada 3/4 kiirusel. Suunake juhtplaadi ots umbes 20 cm kaugusele mönest heledast pinnast.
2. Pärast minutist toötamist on heledal pinnal ölitriip.
3. Kui olitripu pärast ühte minutit ei teki, puhistage juhtplaadi olikanalit. Puhistage juhtplaadi servas olev soon. Veenduge, et juhtplaadi nina veotähik pörleks vabalt ja et märdeava poleks ummistunud. Otsige hammasratas puhistage ja märige.
4. Käivitage toode ja laske sel tõötada 3/4 kiirusel. Suunake juhtplaadi ots umbes 20 cm kaugusele mõnest heledast pinnast.
5. Pärast minutist toötamist on heledal pinnal ölitriip.
6. Kui olitriipu pärast ühte minutit ei teki, poorduge volitatud edasimuju poole.

Transportimine

Vigastuste valtimiseks asetage transportimise ajal liokeosale transpondikaitse.

Veenduge, et toode oleks transportimise ajal paigal.

Hoiustamine

Kui toodet ei kasutata, hoiustage seda ohutus kohas. Toote lekked ja aurud voivad kokku puutada elektriseadmetest, elektriniidukitest, reeledest, lulitest, boileritest jms pärit sädemete ja leekidega.

Vigastuste vãltimiseks asetage hoiustamise ajal lõikeosale transpondikaitse.

• Hoidke kutust selleks ettenahtud mahutis.

• Enne hoistamist eemaldage sutekeunlalt sutekeunla kate ja rakendage ketipidur.

• Toote pikemaajalisel hoistamisel tuhjendage kutuse- ja ketiolipaak. Korvaldage kasutatud vedelikud kasutuselt oigesti.

Tehnilised andmed

	ühik 130	(H13038HV) 135 Mark II	(H13038HV)
Mootori mudel
Silindri maht cm	3	38 38
Süutekūnal — NGK BPMR 7A, BRISK		HQT-1R	NGK BPMR 7A, BRISK HQT-1R
Elektroodi vahe mm (tolli) 0,5 (0,02) 0,5 (0,02)
Kütusepaagi maht cm	3	350 350
Tühikäigukirus min	-1	2800-3200 2800-3200
Väljundvöimsus 9000 min-1juures kW 1,5 1,6
Heite pūsimisaeg h 125 125
Mūra- ja vibratsioniandmed
Samavärne vibratsionitase (ahv, eq),VASAKäepide96	m/s2	3,72 3,72
Samavärne vibratsionitase (ahv, eq),paremkäepide97	m/s2	5,5 5,5
Helivöimsuse tase,garanteeritud (LWA)98	dB (A) 116	116
Helivöimsuse tase,mōdetud99	dB (A) 114	114
Helirōhu müratase seadme kasutaja körva juu-res100	dB (A)	102 102
Toote mōömmed
Kaal (v.a lõikeosa)kg 4,68 4,68
Ölipaagi maht cm	3	260 260
Kütuse- ja määrimissüsteem
Ölipumba toömaht 9000 min-1juures ml/min	9	9
Ölipumba tuüp	— Automaatne Automaatne
Saekett ja juhtplaat
Juhtplaadi standardpikkus	cm (tolli)	35-40 (14-16)	35-40 (14-16)
Juhtplaadi soovitatav pikkus	cm (tolli)	35-40 (14-16)	35-40 (14-16)
Kasutatav juhtplaadi pikkus	cm (tolli)	33-38 (13-15)	33-38 (13-15)
Saeketi suurim kiirus	m/s	22,3 22,3
Saeketi samm	mm (tolli)	9,52 9,52
Veolülide paksus (jamedus) mm (tolli) 1,3 (0,050)		1,3 (0,050)
Veotähiku tuüp	— Veotähik	Veotähik
Veotähik hammaste arv	— 6	6

Lisavarustus

Juhtplaadi ja saeketi kombinatsioonid

Juhtplaat Saetakt
Pikkus Ketisamm	Veolülide paksus Maksimaalne tã-		hiku hammaste arv.	TÜüp Veolülide ary
14 toli 3/8 toli 0,050 toli 7T Husqvarna	H37			Husqvarna S93G	52
16 toli 56

Saeketi viilimine ja saeketi kombinatsioonid

Keti tuup	Ümarviili mõöt	Külgplaadi nurk	Ülemise plaadi nurk	Viilihoidiku nurk	Lõikesüga- vuse piiriku seadeväär- tus	Lõikesüga- vuse piiriku osa nr	Teritusmalli osa nr
H37, S93G 5	32 tolli4,0 mm	80° 30° 0° 0,0	25/0,65 50569	81-03 5052437	-01		(H37)5878090-01(S93G)

Vastavusdeklaratsoon

EÜ vastavusdeklaratsoon

Husqvarna AB, SE 561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Bensiinimootoriga kettsaag
Kaubamärk Husqvarna
Platzvorm/tüpp/mudel Platzvorm H13038	HV, mida kasutab mudel 130
Identifitseerimine Seerianumber alates	aastast 2022

vastab täielikult järgmistele Eü direktiividele ja märarustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv"
2014/30/EL „elettromagnetilise ühilduvuse direktiiv"
2000/14/EÜ „välitingimustes kasutatave seadmete müradirektiiv"
2011/65/EL „direktiiv teatavate ohtlike ainetete kasutamise piiramise kohta"

Kohalduvad järgmised ühlustatud standardid ja/vöi tehnilised spetsifikatsoonid:

EN ISO 12100:2010, EN ISO 11681-1:2011, CISPR 12:2007, ISO 14982:2009, EN IEC 63000:2018

Vastavalt lisale V on deklareeritud mura- ja vibratsionitaseme vaartused jargmised.

Mödetud helivöimsuse tase: 114 dB(A)

Garanteeritud heliovimsuse tase: 116 dB(A)

TÜV Rheinland LGA Products GmbH Notifi ed Body for Machinery (notifi ed under 0197) Tillystraße 2 - 90431 Nürnberg, Germany TÜV Rheinland on teostanud EÜ tübikontrolli vastavalt masinadirektivi (2006/42/EC) articli 12 punktile 3b. EÜ tübikontrolli sertifikaat, mis vastab lisale IX, on tähistatud järgmise numbriga: BM 50444521

See tübikontrolli sertifikaat kehtib kokiidele toetel viidatud tootmiskohtadele ja paritolurikidele.

Tarnitud bensiimootoriga kettsaag vastab naidisele, mis labis EU tuubikontrolli.

Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, 2022-05-13 nimel

Claes Losdal, Husqvarna AB uurimis- ja arendusjuht

Tehnilise dokumentatsiooni eest vastutaja

TURINYS

lvadas 310

Suga. 311

Surinkimas 315

Naudojimas. 315

Technines prieziros darbas. 318

Transportavimas 320

Laikymas 321

Techninai duomenys. 321

Priedai. 322

Atitikties deklaracija 324

lvadas

Naudojimo instrukcija
