Toote tüüp	Akutoitel teleskoopvarrastel oksasaag
Mark	Husqvarna
Mudel	Aspire PE5P4A
Kaal (ilma akuta)	3,1 kg
Keti kiirus	4,9 m/s
Toide	Liitium-ioon aku 18 V POWER FOR ALL P4A süsteem
Ühilduvad akud	Kõik POWER FOR ALL 18 V akud; soovitatav ≥4,0 Ah (tüüp P4A18-B45 või P4A18-B72)
Ühilduv laadija	P4A 18-C70 (sisend 100-240 V, 50-60 Hz)
Juhtplaadi pikkus	5 tolli (12,7 cm)
Keti samm	1/4 tolli
Keti mõõt	1,1 mm
Vedavate lülide arv	32
Helivõimsuse tase (garanteeritud)	90 dB(A)
Helirõhu tase (kasutaja kõrvas)	74 dB(A)
Vibratsiooni tase (käepide)	0,3 m/s² (taga); 0,5 m/s² (ees) (vastavalt ISO 22867)
Mootori tüüp	PMDC 18 V
Teleskoopfunktsioon	Jah, reguleeritava pikkusega varras
Keti määrimine	Automaatne, õlimahuti (soovitatav bioõli)
Ohutusvarustus	Päästikulukk, ketikaitse, akulukk, mootori automaatne seiskamine
Hooldus	Puhastamine pärast iga kasutamist, keti regulaarne teritamine, keti pinge reguleerimine
Tootjagarantii	Standardne Husqvarna (vt juhendit)

Korduma kippuvad küsimused - Aspire PE5P4A HUSQVARNA

Millist akut kasutada Aspire PE5P4A akutoitel varrastel oksasaega?

Kasutage ainult POWER FOR ALL P4A 18 V süsteemi liitium-ioon akusid. Optimaalse jõudluse saavutamiseks on soovitatav vähemalt 4,0 Ah aku (tüüp P4A18-B72).

Kuidas pingutada saeketti?

Pöörake keti pingutit päripäeva, et pingutada. Kett peab olema vastu juhtplaati, kuid seda peab saama käsitsi keerata. Kontrollige pinget enne iga kasutamist.

Millist õli kasutada keti määrimiseks?

Kasutage kleepuvat kettiõli, eelistatavalt Husqvarna X-Guard BIO õli. Ärge kunagi kasutage kasutatud õli.

Millist ohutuskaugust tuleb hoida elektriliinidest?

Hoidke toote ja õhuliinide vahel vähemalt 10 meetrit. Kui te ei saa seda kaugust tagada, võtke enne töötamist ühendust elektrifirmaga.

Kuidas käivitada varrastel oksasaag?

Lükake lukustusnupp ettepoole, seejärel lükake võimsuse päästikulukk ühele küljele ja hoidke võimsuse päästikut all.

Kas saab kasutada oksasaagi puude langetamiseks?

Ei, see tööriist on ette nähtud ainult okste ja võsude lõikamiseks. See ei ole mõeldud puude langetamiseks.

Kuidas puhastada akut ja laadijat?

Puhastage neid kuiva lapiga. Ärge kasutage vett. Veenduge, et pistikud on enne iga laadimist puhtad.

Millist isikukaitsevahendit on vaja?

Kandke kiivrit, kõrvakaitsmeid, kaitseprille, kindaid, libisemiskindlaid saapaid ja ketikindlaid pükse.

Kuidas vahetada juhtplaati ja ketti?

Keerake lukustusnupp lahti, eemaldage kaitsekate, võtke vana komplekt välja, paigaldage uus juhtplaat ja kett, järgides pöörlemissuunda, seejärel sulgege kate ja pingutage ketti.

Kuhu hoida toodet, kui seda ei kasutata?

Hoidke seda kuivas ja lukustatud kohas, lastele kättesaamatus kohas, temperatuuril -40 °C kuni +60 °C. Eemaldage aku ja hoidke seda eraldi temperatuuril -20 °C kuni +50 °C.

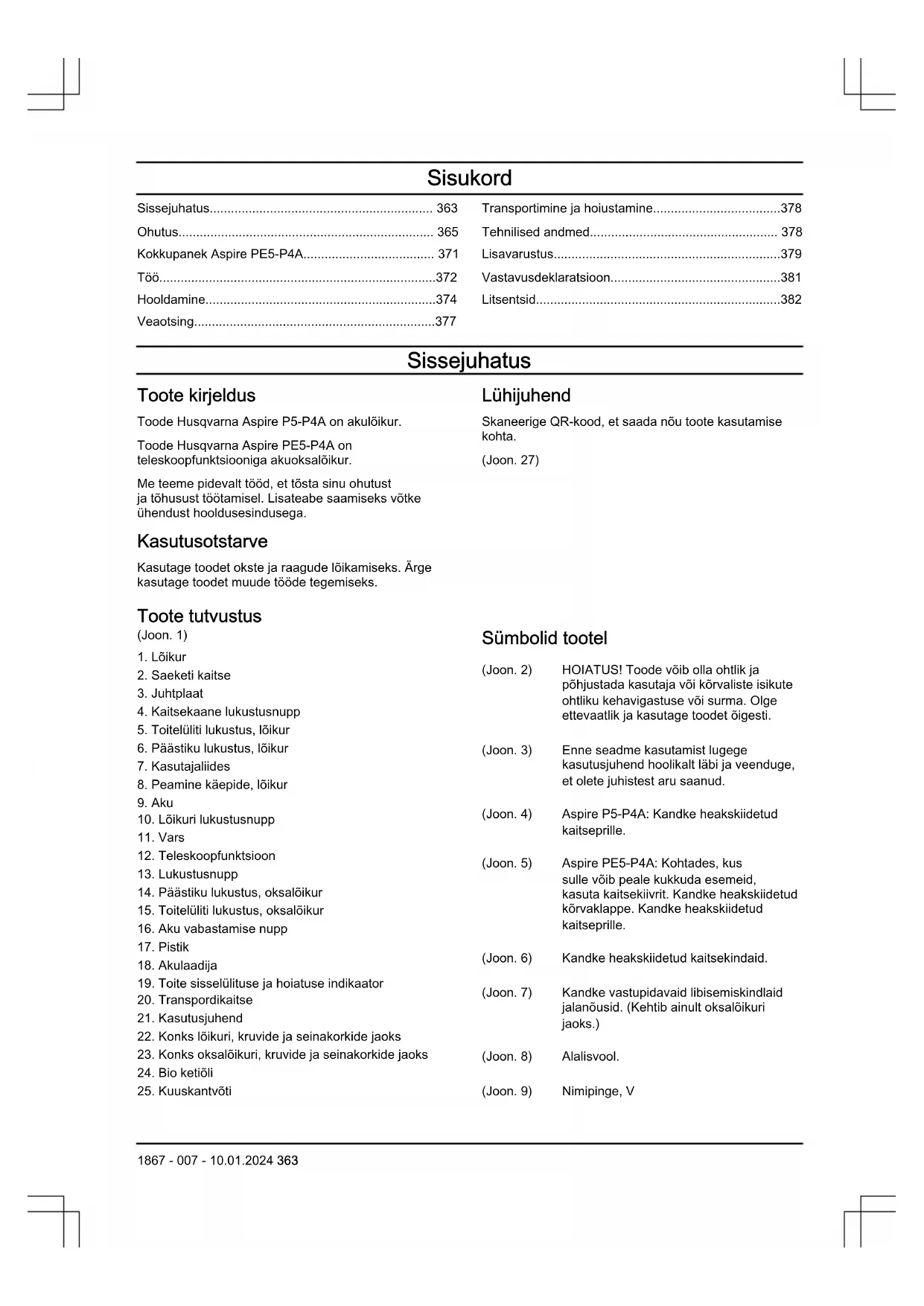

KASUTUSJUHEND Aspire PE5P4A HUSQVARNA

Vastavusdeklaratsioon....381

Litsentsid....382

Sissejuhatus

Toote kirjeldus

Toode Husqvarna Aspire P5-P4A on akulõikur.

Toode Husqvarna Aspire PE5-P4A on teleskoopfunktsiooniga akuoksalõikur.

Me teeme pidevalt tööd, et tõsta sinu ohutust ja tõhusust töötamisel. Lisateabe saamiseks võtke ühendust hooldusesindusega.

Kasutusotstarve

Kasutage toodet okste ja raagude lõikamiseks. Ärge kasutage toodet muude tööde tegemiseks.

Toote tutvustus

(Joon. 1)

1. Lõikur

2. Saeketi kaitse

3. Juhtplaat

4. Kaitsekaane lukustusnupp

5. Toitelüliti lukustus, löikur

6. Päästiku lukustus, lõikur

7. Kasutajaliides

8. Peamine käepide, lõikur

9. Aku

10. Lõikuri lukustusnupp

11. Vars

12. Teleskoopfunktsioon

13. Lukustusnupp

14. Päästiku lukustus, oksalõikur

15. Toitelüliti lukustus, oksalõikur

16. Aku vabastamise nupp

17. Pistik

18. Akulaadija

19. Toite sisselülituse ja hoiatuse indikaator

20. Transpordikaitse

21. Kasutusjuhend

22. Konks lõikuri, kruvide ja seinakorkide jaoks

23. Konks oksalõikuri, kruvide ja seinakorkide jaoks

24. Bio ketiõli

25. Kuuskantvõti

Lühijuhend

Skaneerige QR-kood, et saada nõu toote kasutamise kohta.

(Joon. 27)

Sümbolid tootel

(Joon. 2) HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti.

(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et olete juhistest aru saanud.

(Joon. 4) Aspire P5-P4A: Kandke heakskiidetud kaitseprille.

(Joon. 5) Aspire PE5-P4A: Kohtades, kus sulle võib peale kukkuda esemeid, kasuta kaitsekiivrit. Kandke heakskiidetud kõrvaklappe. Kandke heakskiidetud kaitseprille.

(Joon. 6) Kandke heakskiidetud kaitsekindaid.

(Joon. 7) Kandke vastupidavaid libisemiskindlaid jalanõusid. (Kehtib ainult oksalõikuri jaoks.)

(Joon. 10)	Ärge jätke vihma kätte.	(Joon. 17)	Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele
(Joon. 11)	Ketiöli lisamine.		ja määrustele ja Uus Lõuna-Walesi öigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed leheküljelt Tehnilised andmed Ik 378 ja sildil.
(Joon. 12)	Pöörlemissuund, saekett.
(Joon. 13)	Vigastuste oht. Hoidke käed saeketist eemale.
(Joon. 14)	Nupu vabastamiseks keerake vasakule, pingutamiseks keerake paremale.	(Joon. 18)	Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete vastuvõtupunkti.
(Joon. 15)	See seade vastab kehtivatele EL-i direktiividele.
(Joon. 16)	See toode vastab kehtivatele UK direktiividele.

(Joon. 21) See seade pole elektriliselt isoleeritud. Kui seade satub pinge all olevate liinide lähedale või puutub nendega kokku, võib tekkida raske või isegi eluohtlik vigas- tus. Elektrivool võib liikuda edasi näiteks kaarlahenduse teel. Mida kõrgem on pinge, seda kaugemale võib elektrivool kaarlahendusel liikuda. Elektrit võivad juhtida ka oksad ja muud esemed, eriti siis, kui nad on märjad. Hoidke seade voo- lujuhtmetest või voolu all olevatest esemetest vähemalt 10 meetri kaugusel. Kui peate töötama ohtlikus tsoonis, tuleb alati võtta ühendust vastava elektrifirmaga, et elekter enne töö alustamist välja lülitataks.Seadme kasutaja peab tagama, et töö ajal ei viibiks seadmest 15 m raadiuses ühtegi inimest ega looma. (Kehtib ainult oksalõikuri jaoks.)

(Joon. 22)

Andmesilt või lasertrükis näitab seerianumbrit. aaaa on tootmisaasta ja nn on tootmisnädal.

Märkus: Ülejäänud tootel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele.

Akul ja/või akulaadijal olevad sümbolid

Toimetage seade elektri- ja elektroonikajäätmete ringlussevõtukeskusesse. (Kehtib vaid Euroopas)

(Joon. 24) Kasutage akut ainult

POWER FOR ALL süsteemi partnerite toodetes.

(Joon. 25) Kaitske akut kuumuse eest, nt pideva in- (Joon. 26) tensiivse päikesevalguse, tule, mustuse, vee ja niiskuse eest. Esineb plahvatus- ja lühiseoht.

(Joon. 19) Kasutage ja hoiustage akulaadijat ainult siseruumides.

(Joon. 20) Topeltisolatsioon.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Tootja

Husqvarna AB

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutusalased märkused elektritööriistade kohta

HOIATUS: Lugege kõik ohutusalased hoiatused ja kõik juhised läbi. Hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Märkus: Hoidke köik ohutusalased märkused ja juhised edasiseks kasutamiseks alles. Märkustes kasutatud elektritööriista möiste tähistab vörgutoitel (juhtmega) elektritööriista vöi akutoitel (juhtmeta) elektritööriista.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on õnnetusealtid.
• Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad võivad tekitada sädemeid, mis võivad tolmu või gaasid süüdata.
• Hoidke elektritööriista kasutamise ajal lapsed ja körvalseisjad tööalast eemal. Tähelepanu hajumine vöib pöhjustada kontrolli kaotamist.

Elektriohutus

• Elektritööriista pistikud peavad sobima pistikupessa. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega elektritööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

• Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliid ja külmikud). Teie keha maandamise korral on elektrilöögi oht suurem.

• Vältige elektritööriistade kokkupuudet vihma ja märgade tingimustega. Tööriista pääsenud vesi suurendab elektrilöögi ohtu.

• Kasutage kaablit õigesti. Ärge kunagi kasutage kaablit elektritööriista kandmiseks, tömbamiseks ega pistikupesast eemaldamiseks. Kaitske kaablit kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
• Elektritööriistaga öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu.
• Kui elektritööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lühisekaitsega (GFCI) kaitstud toidet. GFCI kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Oht! Ärge kasutage seadet elektriliinide lähedal. Seade ei kaitse öhuliinidega kokkupuute korral elektrilöögi eest. Juhinduge kohalikest eeskirjades sätestatud ohutust kaugusest öhuliinidest ja veenduge enne kettsaag-oksalõikuri kasutamist, et töötamisasend on ohutu ja kindel.
• Olge elektritööriista kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet mõistust. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus elektritööriistade kasutamise ajal võib lõppeda tõsiste kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne seadme ühendamist toiteallika või akuga, üles tõstmist või kandmist veenduge, et lüliti on väljalülitatud asendis. Kui kannate elektritööriistu nii, et teie sörm on toitelülitil, või pingestate lülitiga varustatud elektritööriistu, võib see löppeda önnetusega.
• Eemaldage enne elektritööriista sisselülitamist köik reguleerimis- ja mutrivötmed. Elektritööriista pöörleva osa külge jäetud mutri- vm vöti vöib pöhjustada kehavigastusi.
• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See annab ootamatutes olukordades parema kontrolli elektritööriista üle.

• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed, rõivad ja kindad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.

• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse õigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.

• Ärge muutuge tööriistade sagedasest kasutusest hooletuks ja ärge eirake tööriistade ohutu kasutamise põhimõtteid. Hooletu tegevus võib ka murdosa sekundi jooksul põhjustada tõsiseid kehavigastusi.
• Sõltuvalt tööriista kasutusviisist võib mootortööriista kasutamise ajal tekkiv vibratsioon seadme dokumentatsioonis esitatud koguväärtusest erineda. Kasutajad peaksid välja selgitama isikukaitsemeetmed, mis põhinevad eeldatavatel tegelikel töötingimustel (arvestada tuleb töötsükli köiki etappe – lisaks täisvõimsusega töötamisele loeb ka see aeg, mil seade on välja lülitatud, ja see aeg, kui seade töötab tühikäigul).

Elektritööriista kasutamine ja hooldamine

• Ärge suruge elektritööriista jõuga. Kasutage rakenduse jaoks asjakohast elektritööriista. Öige elektritööriist teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.
• Ärge kasutage elektritööriista, kui lüliti vajutamisel ei lülitu seade sisse ega välja. Mis tahes elektritööriist, mida pole võimalik juhtida, on ohtlik ja tuleb viivitamatult parandada.
• Enne elektritööriista reguleerimist, tarvikute vahetamist või hoiulepanekut eemaldage pistik toiteallikast ja/või aku elektritööriista küljest. Taolised ennetavad ohutusmeetmed vähendavad elektritööriista tahtmatu käivitamise ohtu.
• Hoidke elektritööriistu, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ja ärge lubage elektritööriista kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Elektritööriistad on koolitamata kasutajate käes ohtlikud.
• Kandke elektritööriista eest hoolt. Veenduge, et liikuvad osad poleks valesti joondunud või kinni kiilunud, osad poleks murdunud ja et ei esineks muid elektritööriista töötamist mõjutada võivaid tegureid. Kahjustuse korral laske elektritööriist enne kasutamist remontida. Paljude önnetuste põhjuseks on halvasti hooldatud elektritööriistad.
• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
• Järgige elektritööriista, tarvikute, tööriistaotsikute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Elektritööriista kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes

olukordades võimalik tööriista ohutult käsitseda ja juhtida.

Akutööriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.
• Kasutage mootortööriistades vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Väärkasutamise korral vöib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik vöib pöhjustada ärritust vöi põletushaavu.
• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude leegi või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
• Järgige köiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.

Hooldus

• Laske elektritööriista hooldada vastava väljaöppega remontijal, kes tohib kasutada ainult identseid asendusosi. See tagab elektritööriista ohutuse säilimise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

Oksalõikuri ohutusalased hoiatused – isiklik ohutus

• Oksalõikuriga töötamise ajal hoidke kõik kehaosad saeketist eemal. Enne oksalõikuri käivitamist veenduge, et saekett ei puutuks millegi vastu. Hetkeline tähelepanematus lõikuri kasutamise ajal võib põhjustada teie riiete või keha kokkupuute saeketiga.
• Hoidke parema käega alati kinni lõikuri tagumisest käepidemest ja vasakuga esikäepidemest. Kui kasutate kettsae hoidmiseks vastupidist käeasetust,

suurendate kehavigastuste ohtu, seetõttu tuleb sellist käitumist vältida.

• Hoidke oksalõikurit ainult isoleeritud haardepindadest, sest saekett võib puutuda kokku peidetud juhtmetega või oma toitejuhtmega. Kui saekett puutub kokku voolu all oleva juhtmega, võivad oksalõikuri metallosad samuti voolu alla sattuda ning kasutajale elektrilöögi põhjustada.
• Kasutage silmade kaitset. Soovitame kasutada ka kuulmise, pea, käte, jalgade ja jalalabade kaitsevahendeid. Nõuetele vastavad kaitsevahendid vähendavad võimalikke kehavigastusi, mille põhjuseks on lendav praht või tahtmatu kontakt saeketiga.
• Veenduge alati, et teil on sobiv jalgealune, ning kasutage kettsaagi ainult siis, kui seisate liikumatul, kindlal ja tasasel pinnal. Libedatel ja ebakindlatel pindadel võite kaotada tasakaalu või kontrolli oksalõikuri üle.
• Kui lõikate pinge all olevat oksa, olge alati valmis selle võimalikuks tagasipaiskeks. Kui puukiududesse talletunud pinge vabaneb, võib pinge all olnud oks kasutaja poole paiskuda ja/või oksalõikuri kasutaja kontrolli alt välja viia.
• Olge põõsaid ja võrseid lõigates äärmiselt ettevaatlik. Peened oksad võivad oksalõikuri vahele kinni jääda ja seejärel piitsana teie poole sähvata või panna teid tasakaalu kaotama.
• Järgige määrimise, keti pingutamise ja juhtplaadi ja keti vahetamise juhiseid. Valesti pingutatud või määritud kettsaag võib kas katki minna või keti tagasiviskumise ohtu suurendada.
• Kandmisel hoidke oksalõikurit esikäepidemest, hoidke seadet kehast eemal ning veenduge, et seade oleks välja lülitatud. Oksalõikuri transportimise või hoiustamise ajal katke juhtplaat alati spetsiaalse kattega. Oksalõikuri õige käsitsemine vähendab tahtmatu kokkupuute ohtu liikuva saeketiga.
• Lõigake ainult puitu. Kasutage oksalõikurit ainult ettenähtud otstarbel. Näiteks ärge kasutage oksalõikurit metalli, plasti, kivi või mittepuidust ehitusmaterjalide lõikamiseks. Kui kasutate oksalõikurit otstarbel, milleks see pole ette nähtud, riskite ohtlike olukordadega.
• Hoidke käepidemed kuivad, puhtad ning öli- ja määrdevabad. Rasvased ja ölised käepidemed on libedad ning vöivad põhjustada kontrolli kaotamist kettsae üle.
• Ärge püüdke langetada puud enne, kui teil on täielik ülevaade võimalikest ohtudest ja nende vältimise viisidest. Puu langetamisel on seadme kasutajal või kõrvalseisjal oht saada raskeid kehavigastusi.
• See oksalõikur ei ole ette nähtud puude langetamiseks. Kui oksalõikurit kasutatakse otstarbel, milleks see pole ette nähtud, on seadme kasutajal või kõrvalseisjal oht saada raskeid kehavigastusi.
• Soovitame tungivalt, et algajad harjutaksid palkide saagimist saepukil.

Üldised ohutusalased hoiatused oksalõikuri kohta

Järgige kinnikiilunud materjali eemaldamisel ja oksalõikuri hoiule panekul või hooldamisel kõiki asjakohaseid juhiseid. Veenduge, et lüliti oleks väljalülitatud asendis ja aku eemaldatud. Okaslõikuri ootamatu käivitumine kinnikiilunud materjali eemaldamisel või seadme hooldamisel võib põhjustada raskeid kehavigastusi.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Eemaldage alati aku, et seade juhuslikult ei käivituks.
• Toode on ohtlik, kui kasutate seda valesti või ettevaatamatult. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.
• Ärge kasutage seadet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke seadme ühtki osa ilma tootja heakskiiduta. Kasutage ainult tootja heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm.
• Kontrollige seadet enne kasutamist. Vt jaotist Toote ohutusseadised Ik 369ja Hooldamine Ik 374. Ärge kasutage toodet, mis on kahjustatud või mis ei tööta korralikult. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid.
• Lapsi tuleb jälgida, et nad tootega ei mängiks. Ärge kunagi lubage seadet ega akut kasutada või hooldada lastel ega teistel isikutel, kes pole seadme ja/või aku kasutamise koolitust saanud. Kohalike õigusaktidega võidakse piirata kasutaja vanust.
• Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke seadet lastele kättesaamatus kohas.
• Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasutage alati originaaltarvikuid. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi.

Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi.

Ohutusjuhised kasutamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused ja järgige neid alati.

- Veenduge, et inimesed ja loomad ei oleks töö ajal lähemal kui 15 m (50 jalga). Kui samas kohas töötab mitu juhti, peab ohutusvahemaa olema vähemalt 15 m. Vastasel juhul on raskete vigastuste tekke

oht. Seisake seade kohe, kui keegi läheneb. Ärge kunagi pöörake seadet ringi enne, kui olete selja taha vaadanud ja veendunud, et ohutsoonis pole kedagi.

- Ärge kunagi kasutage toodet halbade ilmastikuolude korral, nagu tihe udu, tugev vihmasadu, tugev tuul, tugev pakane jms. Äärmiselt palava ilma korral vöib seade üle kuumeneda. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind, puu ettenägematu langetamissuund jne.

- Ärge lubage lastel seadet kasutada ega selle läheduses viibida. Kuna seadet on lihtne käivitada, võivad lapsed selle käivitada, kui neid piisavalt ei jälgita. Sellega võib kaasneda raskete vigastuste oht. Kui seade jääb valveta, lahutage aku.

- Veenduge, et inimesed, loomad või kõrvalised esemed ei mõjutaks teie kontrolli seadme üle ega puutuks kokku lõikeosaga või lõikeosast väljapaiskuvate lahtiste esemetega.

- Kui kasutate kõrvaklappe, olge tähelepanelik hõigete ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid kohe, kui seade on seiskunud.

- Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks sümptomiteks on näiteks tundetus, surin, torkiv tunne, valu, nõrkus, muutused nahavärvis või naha seisukorras. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes.

- Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vale või katkine kaitsekate võib põhjustada inimestele raskeid vigastusi.

- Enne seadme juures mis tahes tööde alustamist seisake alati seade, eemaldage aku ja veenduge, et löikeosa oleks täielikult peatunud. Teritamise juhiste mittejärgimine suurendab tunduvalt tagasiviskumise ohtu.

- Kui olukord on teile tundmatu, katkestage töö ja küsige spetsialistilt nõu. Võtke ühendust edasimüüja või hooldustöökojaga. Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.

- Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.

- Ärge töötage seadmega, kui olete väsinud, ravimite või alkoholi mõju all, mis võivad mõjutada teie nägemist, tähelepanelikkust, koordinatsiooni ja otsustusvõimet.

- Seade võib jõuliselt tagasi või kõrvale viskuda, kui juhtplaadi ots puutub vastu liikumatut eset. Seda nimetatakse tagasiviskumiseks. Tagasiviskumine võib olla piisavalt tugev, et viia seade ja/või kasutaja tasakaalust välja ja põhjustada kontrolli kaotamise seadme üle. Vältige lõikamist juhtplaadi otsaga.

- Ärge kasutage seadet olukordades, kus teil pole önnetuse korral võimalik abi kutsuda.

- Olge kindlal pinnal ja hoidke ennast tasakaalus. Veenduge, et saate turvaliselt seista ja liikuda. Vaadake, et läheduses ei oleks tökkeid, nagu juuri,

kive, oksi, kraave jms, mis oleksid takistuseks juhul, kui tuleb kiiresti eemalduda. Olge eriti ettevaatlik kallakutel töötades.

- Olge eriti ettevaatlik, kui lõikate pinge all olevaid puid. Pinge all olev puu võib algasendisse tagasi painduda. Kui seisate vales paigas või teete sisselõike valesse kohta, võib puu teid või seadet tabada, nii et kaotate seadme üle kontrolli. See võib omakorda tekitada raskeid kehavigastusi.

- Kasutage rakmeid seadme toetamiseks ja lihtsamaks käsitsemiseks.

- Aspire P5-P4A: Hoidke toodet parema või vasaku käega. Hoidke käed ja muud kehaosad saeketist eemal.

(Joon. 28)

- Aspire PE5-P4A: Hoidke seadet alati kahe käega. Hoidke seadet endast paremal.

(Joon. 29)

- Enne tootelt prahi eemaldamist seisake mootor ja veenduge, et saekett ei pöörleks.

- Enne teise tööpiirkonda liikumist seisake seade. Enne seadme kandmist või transportimist paigaldage alati transportkaitse.

- Ärge kunagi asetage käivitatud seadet maha, kui see ei asu teie vaateväljas.

- Kui seadet kasutatakse temperatuuril alla -10^ , tuleb seadet ja akut enne töö alustamist hoida vähemalt 24 tundi köetud ruumis.

- Ärge seiske kunagi otse lõigatava oksa all. See võib põhjustada raskeid või eluohtlikke vigastusi.

- Järgige öhuliinide läheduses töötades kehtivaid ohutusjuhiseid.

- See seade pole elektriliselt isoleeritud. Kui seade satub pinge all olevate liinide lähedale või puutub nendega kokku, võib tekkida raske või isegi eluohtlik vigastus. Elektrivool võib liikuda edasi näiteks kaarlahenduse teel. Mida kõrgem on pinge, seda kaugemale võib elektrivool kaarlahendusel liikuda. Elektrit võivad juhtida ka oksad ja muud esemed, eriti siis, kui nad on märjad. Hoidke seade kõrgepingeliinidest ja kõigist neid puudutavatest esemetest alati vähemalt 10 meetri kaugusel. Kui peate töötama ohtlikus tsoonis, tuleb alati võtta ühendust vastava elektrifirmaga, et elekter enne töö alustamist välja lülitataks.

- Nüri saekett vöib suurendada önnetuste ohtu.

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

- Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüuja poole.

- Kohtades, kus teile võib peale kukkuda esemeid, kandke kiivrit.

(Joon. 30)

• Kandke heakskiidetud körvaklappe.

(Joon. 31)

- Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all möeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

(Joon. 32)

• Vajaduse korral kandke kindaid, näiteks löikeosa kinnitades, kontrollides või puhastades.

(Joon. 33)

- Kandke libisemiskindla tallaga kaitsesaapaid või -jalatseid.

(Joon. 34)

- Kandke sae kasutamiseks ette nähtud kaitsepükse.

- Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse, lahtiseid jalatseid ega käige paljajalu. Kinnitage juuksed ohutult ölgadest körgemale.

- Hoidke esmaabikomplekt käepärast.

(Joon. 35)

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö. Vaadake pealkirja all olevaid juhiseid, Toote tutvustus Ik 363 et teada saada, kus need osad teie tootel asuvad.

Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida önnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse.

HOIATUS: Ärge kunagi kasutage toodet, mille turvavarustus on kahjustatud. Ohutusvarustust tuleb käesolevas lõigus toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta ohutusnõuetele, laske see parandada hooldustöökojas.

ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud

nõuetele, viige see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme edasimüüja ei tegele hooldusega, paluge tal juhatada teid lähimasse hoolduspunkti.

Kasutajaliidese kontrollimine Aspire P5-P4A

Rohelised LED-märgutuled (A) näitavad laadimisolekut. Rohelised LED-märgutuled näitavad ka, et toode on sisse lülitatud.

1. Vajutage pikalt nuppu ON/OFF (B). (Joon. 36)
   a) Kui LED-tuled (A) põlevad, on seade sisse lülitatud.
   b) Seade on välja lülitatud siis, kui rohelised LED-tuled (A) ei põle.

2. Vt jaotist Veaotsing Ik 377kui hoiatusindikaator (C) vilgub.

Toitelüliiti lukustuse kontrollimine

Toitelüliti lukustusfunktsioon väldib seadme juhuslikku käivitamist. Käepidemest lahti laskmise korral naasevad nii toitelüliti kui ka toitelüliti lukustus algasendisse.

1. Aspire PE5-P4A: Lükake lukustusnupp ettepoole. (Joon. 37)
2. Jälgige, et toitelüliti oleks lüliti lukustuse algasendis lukustatud.

a) Aspire P5-P4A: (Joon. 38)

b) Aspire PE5-P4A: (Joon. 39)

1. Vajutage toitelüliiti lukustust ühelt poolt ja seejärel teiselt poolt. Veenduge, et toitelüliiti lukustus liiguks tagasi algasendisse.

a) Aspire P5-P4A: (Joon. 40)

b) Aspire PE5-P4A: (Joon. 41)

1. Veenduge, et toitelüliti ja toitelüliti lukustus liiguvad takistamatult ning tagastusvedru töötaks öigesti.

a) Aspire P5-P4A: (Joon. 42)

b) Aspire PE5-P4A: (Joon. 43)

1. Käivitage seade, vt jaotist Töö Ik 372.
2. Rakendage täispöörded.
3. Vabastage toitelüliti ja veenduge, et saekett peatuks täielikult.

Lõikeosa ohutusjuhised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Kasutage üksnes soovitatud juhtplaadi/saeketi kombinatsioone ja teritusvahendeid. Vt jaotist Hooldamine Ik 374.
• Kandke saeketi käsitsemisel ja hooldamisel kaitsekindaid. Saekett, mis korralikult ei liigu, võib põhjustada kehavigastusi.

- Hoidke lõikehambad korralikult teritatuna. Järgige juhiseid ja kasutage soovitatud teritusmalli. Kahjustatud või valesti teritatud saekett suurendab önnetuste ohtu.

(Joon. 44)

- Hoidke öiget sügavusmöödu väärtust. Järgige juhiseid ja kasutage öiget sügavusmöödu väärtust. Liiga suur sügavusmöödu väärtus suurendab tagasilöögi ohtu.

(Joon. 45)

- Veenduge, et saekett oleks õigesti pingutatud. Kui saekett pole juhtplaadi vastu tugevalt pingul, võib saekett maha tulla. Valesti pingutatud saekett suurendab juhtplaadi, saeketi ja keti veotähiku kulumist. Vt jaotist Lisavarustus Ik 379.

(Joon. 46)

- Hooldage ja määrige lõikeosa regulaarselt. Enne iga toimingut määrige saekett. Kui saekett pole õigesti määritud, suurendab see juhtplaadi, saeketi ja keti veotähiku kulumise ohtu.

(Joon. 47)

Aku ohutus

HOIATUS: Lugege läbi köik ohutus- ja üldjuhised. Ohutus- ja üldjuhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/vöi ohtlikke kehavigastusi. Hoidke kogu ohutusteave ja üldjuhised edaspidiseks kasutamiseks alles.

- Need ohutusjuhised kehtivad ainult POWER FOR ALL süsteemi 18 V liitium-ioonakudele.

- Kasutage laetavat akut ainult POWER FOR ALL süsteemi partnerite toodetes. POWER FOR ALL märgisega 18 V laetavad akud ühilduvad täielikult järgmiste toodetega:

- Köik 18V POWER FOR ALL akusüsteemi tooted. - Köik POWER FOR ALL süsteemi partnerite 18 V tooted.

- Järgige oma toote kasutusjuhendis toodud aku soovitusi. Ainult nii saab laetavat akut ja toodet ohutult kasutada ning akusid kaitsta ohtliku ülekoormuse eest.

- Laadige akusid ainult tootja või POWER FOR ALL süsteemi partneri soovitatud laadijatega. Üht tüüpi akudele sobiv laadija võib põhjustada tuleohtu, kui seda kasutatakse koos erineva akuga.

- Aku on ostuhetkel osaliselt laetud. Aku täismahutavuse tagamiseks laadige aku laadijas täielikult enne, kui elektrilist tööriista esimest korda kasutate.

• Hoidke akud lastele kättesaamatus kohas.

- Ärge võtke akut lahti. Esineb lühise oht.

- Kahjustuste ja aku ebaõige kasutamise korral võivad eralduda aurud. Aku võib süttida või plahvatada. Veenduge, et ala on hästi ventileeritud ja kui teie

tervises esineb körvalnähte, pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

• Kui akut kasutatakse valesti või aku on kahjustatud, võib akust pritsida tuleohtlikku vedelikku. Vältige kokkupuudet selle vedelikuga. Juhusliku kokkupuute korral loputage kokkupuutekohta veega. Kui vedelik satub silma, pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.
• Kui aku on kahjustatud, võib vedelik välja pritsida ja imbuda läheduses olevatele pindadele. Kontrollige mõjutatud osi. Puhastage need osad või vahetage vajadusel välja.
• Akusid ei tohi lühistada. Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Akut võivad kahjustada teravad esemed (nt naelad või kruvikeerajad) või väljastpoolt rakendatav jõud. Võib tekkida sisemine lühis, mis põhjustab aku põlemise, suitsemise, plahvatuse või ülekuumenemise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid vöivad hooldada üksnes tootja vöi volitatud teenusepakkujad.
• Kaitske akut kuumuse eest, nt pideva intensiivse päikesevalguse, tule, mustuse, vee ja niiskuse eest. Esineb plahvatus- ja lühiseoht.
• Kasutage toote akut üksnes juhul, kui õhutemperatuur on vahemikus -5 °C – 40 °C.
• Hoidke akut ainult temperatuuril vahemikus -20 °C – 50 °C. Ärge jätke akut näiteks suvel autosse. Kui temperatuur on alla 0 °C, vöib mönel seadmel vöimsus väheneda.
• Laadige akut ainult öhutemperatuuril, mis jääb vahemikku 0 °C – +35 °C. Väljaspool seda temperatuurivahemikku laadimine vöib suurendada aku kahjustamise ohtu ja pöhjustada tuleohtu.

Akulaadija ohutus

HOIATUS: Lugege läbi kõik ohutus- ja üldjuhised. Ohutus- ja üldjuhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtlikke kehavigastusi. Hoidke neid juhiseid kindlas kohas. Kasutage laadijat ainult siis, kui saate kõiki funktsioone täielikult hinnata ja piiranguteta teostada või kui olete saanud vastavad juhised.

- See laadija ei ole möeldud kasutamiseks lastele ega nõrgemate füüsiliste, sensoorsete või vaimsete võimetega või puudulike kogemuste või teadmistega inimestele. Seda laadijat võivad kasutada 8-aastased ja vanemad lapsed ning isikud, kellel on nõrgemad füüsilised, sensoorsed või vaimsed võimed või puudulikud kogemused või teadmised, kui nende ohutuse eest vastutav isik jälgib neid

või on juhendanud laadija ohutut kasutamist ja nad mõistavad kaasnevaid ohte. Vastasel juhul tekib kasutamisvigade ja kehavigastuste oht.

- Jälgige lapsi seadme kasutamise, puhastamise ja hoolduse ajal. Nii ei saa lapsed laadijaga mängida.

- Laadige ainult 18 V POWER FOR ALL süsteemi akusid, mille maht on vähemalt 1,5 Ah. Aku pinge peab ühtima laadija aku laadimispingega. Ärge laadige mittelaetavaid akusid. Vastasel juhul tekib tulekahju- ja plahvatusoht.

- Kasutage laadijat ainult suletud ruumides ja ärge jätke seda märga keskkonda. Tööriista pääsenud vesi suurendab elektrilöögi ohtu.

- Hoidke laadija puhas. Mustus tekitab elektrilöögi ohu.

- Enne kasutamist kontrollige alati laadijat, kaablit ja pistikut. Lõpetage laadija kasutamine, kui leiate kahjustusi. Ärge avage laadijat ise ja laske seda parandada ainult Husqvarna või volitatud müügijärgsel teeninduskeskusel, kasutades ainult originaalvaruosi. Kahjustatud laadijad, kaablid ja pistikud suurendavad elektrilöögi ohtu.

- Ärge kasutage laadijat kergesti süttival pinnal (nt paber, tekstiil jne) ega tuleohtlikus keskkonnas. Laadija kuumeneb töötamise ajal ning tekitab tulekahjuohu.

- Ärge katke laadija ventilatsiooniavasid kinni. Vastasel juhul võib laadija üle kuumeneda ja ei tööta enam korralikult.

- Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.

- Kahjustuste ja aku ebaõige kasutamise korral võivad ka aurud eralduda. Veenduge, et ala on hästi ventileeritud ja kui teie tervises esineb kõrvalnähte, pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

- Väärkasutamise korral vöib akust vedelikku lekkida. Vältige kokkupuudet selle vedelikuga. Juhusliku kokkupuute korral loputage kokkupuutekohta veega.

Kui vedelik satub silma, pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

- Ainult Ühendkuningriigis müüdavad tooted: Teie toode on varustatud BS 1363/A heakskiidetud sisemise kaitsmega elektripistikuga (ASTA heakskiiduga BS 1362 järgi). Kui pistik ei sobi teie pistikupesaga, tuleb volitatud klienditeenindajal see ära lõigata ja selle asemele paigaldada sobiv pistik. Asenduspistiku kaitsme väärtus peab olema sama kui originaalpistikul. Katkestatud pistik tuleb võimaliku lõögiohu vältimiseks kõrvaldada ja seda ei tohi kunagi mujale pistikupessa ühendada.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

• Eemaldage aku enne hooldustööde või muude kontrolltoimingute või seadme kokkupanemise alustamist.
• Seadme kasutaja tohib teha üksnes käesolevas kasutusjuhendis kirjeldatud hooldustöid. Mahukamate hooldustööde tegemiseks pöörduge hooldusesindusse.
• Ärge puhastage akut või akulaadijat veega. Tugevatoimeline pesuvahend võib kahjustada plastdetaile.
• Kui hooldustöid ei tehta, siis toote kasutusiga lüheneb ja önnetuste oht kasvab.
• Kõigi hooldus- ja parandustööde tegemiseks (eriti seadme ohutusseadiste juures) on vajalik eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi seade kõiki käesolevas kasutusjuhendis kirjeldatud kontrolltoiminguid, siis pöörduge hooldusesinduse poole. Garanteerime, et hooldusesinduses tehakse teie tootele professionaalsel tasemel remondi- ja hooldustööd.
• Kasutage ainult originaalvaruosi.

Kokkupanek Aspire PE5-P4A

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Lõikuri kinnitamine teleskoopvarre külge

1. Kinnitage lõikur (A) teleskoopvarre (B) külge. Lõikur peab teleskoopvarre hoidikusse libisema kergelt; vastasel korral pole see õigesti paigaldatud. (Joon. 48)

2. Keerake nupp (C) kinni.

Märkus: Kui löikur on teleskoopvarre külge kinnitatud, on löikuri kasutajaliides lahti ühendatud.

Teleskoopvarre pikkuse reguleerimine

1. Vabastage varre (A) kruvikäepide. (Joon. 49)
2. Reguleerige vars sobivasse pikkusesse.
3. Keerake kinni keeratav käepide (B).

Konksu seinale paigaldamine

• Paigaldage konks siseruumidesse.
- Hoidke konksu päikesevalguse eest ja öhutemperatuuril -10°C kuni 70°C.

- Paigaldage konks kipsplaadile, puit- või betoonseinale.

ETTEVAATUST: Veenduge, et sein mahutab vähemalt 30 kg raskusi.

- Paigaldage konks 3 kruviga (A) seinale. Vajadusel kasutage seinakorke (B).

ETTEVAATUST: Veenduge, et kruvid sobivad teie seinatüübiga.

a) Aspire P5-P4A: (Joon. 50)

b) Aspire PE5-P4A: (Joon. 51)

- Toote hoiustamistarvikute kohta lisateabe saamiseks pöörduge Husqvarna teenindusagendi poole.

Toote konksu külge riputamine

- Riputage lõikur konksu külge, nagu on näidatud joonisel. (Joon. 52)

- Riputage varras konksu külge, nagu on näidatud joonisel. (Joon. 53)

Töö

Toimivuskontrolli tegemine enne seadme kasutamist

1. Kontrollige, kas ôhuvõtuaval on mustust või kahjustusi. Eemaldage tootelt harjaga mustus.
2. Keerake kinni köik mutrid ja poldid.
3. Veenduge, et löikur oleks öigesti kinnitatud.
4. Kontrollige, kas lõikuril leidub kahjustusi, nt pragusid. Kahjustuste leidmise korral vahetage lõikur välja.
5. Veenduge, et katted oleks õigesti kinnitatud ning kahjustamata.
6. Veenduge, et toode töötaks korralikult.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite köigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.

Hoidke akut ja akulaadijat öigel öhutemperatuuril.

	Õhutemperatuur
Aku kasutamine seadmes	-5 °C – 40 °C
Aku laadimine 0 °C –	35 °C

Aku laadimine

Enne esimest kasutuskorda laadige aku täis.

Märkus: Laadimisprotsess on võimalik ainult siis, kui aku temperatuur jääb lubatud laadimistemperatuuri vahemikku (0 °C – 35 °C).

1. Ühendage akulaadija toitejuhe maandatud vooluvõrku.

ETTEVAATUST: Veenduge, et vooluvõrgu pinge ja sagedus oleksid õiged.

1. Asetage aku akulaadijasse. Aku on ühendatud akulaadijaga, kui roheline LED-märgutuli vilgub. (Joon. 54)
2. Aku on täielikult laetud, kui akulaadija roheline LEDmärgutuli põleb. Ärge laadige akut kauem kui 24 tundi.
3. Lahutage akulaadija vooluvõrgust.

ETTEVAATUST: Ärge tömmake toitejuhet.

Aku oleku LED-märgutuli akulaadijal

Akulaadija punane LED-märgutuli (A) ja roheline LED-märgutuli (B) näitavad aku olekut. Vt jaotist Aku laadimine Ik 372.

(Joon. 55)

LED-tuli	Aku olek
Roheline LED-märgutuli vilgub kiiresti.	Aku laeb.
Roheline LED-märgutuli vilgub aeglaselt.	Aku on laetud 80%.
Põleb roheline LED-mär-gutuli.	Aku on täis laetud.
Törke LED-märgutuli põ-leb.	Vt jaotist Akulaadija tõr-keotsing Ik 377.
Punane LED-märgutuli vil-gub kiiresti.	Vt jaotist Akulaadija tõr-keotsing Ik 377.

Aku oleku LED-märgutuli tootel

Kui aku on tootesse paigaldatud, näitavad toote LED-märgutuled aku olekut.

(Joon. 56)

LED-tuli Aku olek
LED-tuled 1, 2 ja 3 põlevad.	Täielikult laetud.
LED 1 ja 2 süttivad.	Piisavalt laetud
LED 1 põleb. Aku tase	on madal.
Vilgub LED-tuli 1. Aku	on tühi. Aku oleku indikaa- tor vilgub. Laadige akut. Vt jao- tist Aku laadimine Ik 372.

Aku ühendamine seadmega

HOIATUS: Kasutage tootes ainult POWER FOR ALL süsteemi P4A 18 V liitiumioonakusid.

1. Veenduge, et aku oleks täis laetud.

2. Asetage aku seadme akupessa. Aku peab hoidikusse libisema kergelt; vastasel korral pole aku öigesti paigaldatud.

a) Aspire P5-P4A: (Joon. 57)
b) Aspire PE5-P4A: (Joon. 58)

1. Lükake aku täielikult akuhoidikusse. Aku on kohale lukustunud, kui kuulete klöpsatust.
2. Veenduge, et riiv lukustuks korralikult oma kohale.

Toote käivitamine Aspire P5-P4A

1. Vajutage nuppu On/Off kasutajaliidesel (A). LED-tuled süttivad. (Joon. 59)
2. Vajutage toitelüliti lukustust (B) vasakult või paremalt küljelt ja hoidke toitelülitit (C).

Toote käivitamine Aspire PE5-P4A

1. Lükake lukustusnupp ettepoole. (Joon. 37)
2. Vajutage toitelüliti lukustust (A) vasakult või paremalt küljelt ja hoidke toitelülitit (B) all. (Joon. 60)

Okste lõikamine

HOIATUS: Olge äärmiselt ettevaatlik, kui töötate öhuliinide läheduses. Kukkuvad oksad vöivad tekitada lühise.

• Võimaluse korral seiske alati nii, et saate teha lõike oksa suhtes õige nurga all. (Joon. 61)
• Lõigake suuri oksi osade kaupa, et nende kukkumist paremini kontrollida. Samuti võtke arvesse, et kukkuvad oksad võivad maast seadme kasutaja poole põrkuda. (Joon. 62)
• Ärge kunagi lõigake oksa läbi paksemast kohast juurel, sest see aeglustab paranemist ja suurendab seenerünnaku ohtu. (Joon. 63)
• Kasutage lõikeosa alaosas olevat tõkestit lõikamisel toena. See aitab vältida lõikeosa hüppamist oksa peal. (Joon. 64)
• Enne oksa läbilõikamist tehke esimene lõige oksa alaküljele. See väldib puukoore rebenemist, mis võib aeglustada paranemist ja võib puud jäävalt kahjustada. Kinnijäämise vältimiseks ei tohi lõige olla sügavam kui ½ oksa paksusest. Kinnijäämise vältimiseks laske ketil töötada sel ajal, kui te lõikeosa oksast välja tömbate. (Joon. 65)
• Veenduge, et seisate kindlal pinnal ja et oksad, kivid ja puud ei segaks töötamist.

HOIATUS: Ärge kunagi vajutage toitelülitit, kui lõikeosa pole täielikult teie vaateväljas.

Aspire P5-P4A toote seiskamine

1. Vabastage toitelüliti.
2. Vajutage kasutajaliidesel ON/OFF nuppu. LED-tuled kustuvad.
3. Vajutage vabastusnuppu ja tömmake aku välja. (Joon. 66)

Aspire PE5-P4A toote seiskamine

1. Vabastage toitelüliti.
2. Toote lukustamiseks lükake toitelüliti lukustusnuppu tahapoole.
3. Vajutage aku vabastusnuppu ja tömmake aku välja. (Joon. 67)
4. Vajadusel eemaldage teleskoopvars toote küljest.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

HOIATUS: Enne seadme hooldustööde alustamist eemaldage aku.

Hooldusgraafik

Hooldus lga päev lga nädal lga kuu
Puhastage toote välised osad kuiva lapiga. Ärge kasutage vett.	X
Veenduge, et käivitus- ja seiskamisnupp töö- taks korralikult ja poleks kahjustatud.	X
Veenduge, et toitelüliti ja toitelüliti lukustus töötaksid öigesti ohutuse seisukohalt.	X
Kontrollige, kas köik juhtseadised töötavad korralikult ja on kahjustamata.	X
Käepidemed tuleb hoida kuivad ja puhtad. Veenduge, et käepidemetel poleks öli ega määrdeaineid.	X
Veenduge, et saeketi kate poleks kahjusta- tud. Kui saeketi kate on kahjustunud, vaheta- ge see välja.	X
Veenduge, et mutrid ja kruvid oleksid pingu- tatud.	X
Veenduge, et aku vabastusnupud töötavad ning lukustavad aku kindlalt seadme külge.	X
Veenduge, et akulaadija töötaks öigesti. X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Veenduge, et akulaadija ei oleks kahjustatud. X
Kontrollige saeketti. X
Teritage saeketti. X
Kontrollige saeketi pingsust. X
Määrige saeketti. X
Veenduge, et saekett ei pöörleks ilma toitelü- litit vajutamata.	X
Kontrollige köiki juhtmeid, liitmikke ja ühen- dusi. Veenduge, et need poleks kahjustatud ega määrdunud.		X
Puhastage saeketi kate. X
Eemaldage juhtplaadi servadest kraadid. X
Kontrollige aku ja seadme vahelisi ühendusi.Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X
Veenduge, et löikur ei oleks kahjustatud.Kahjustatud löikur vahetage välja.	Kõik löikuri hooldustööd peab tegema volitatud Husqvarna edasi-müüja.
Kontrollige keti veotähiku kulumist. Asendage	keti veotähik umbes 20 töötunni järel või vajaduse korral sagedamini.

Lõikeosa kontrollimine

1. Veenduge, et neetides ja lülides poleks pragusid ja et ükski neet poleks lahti tulnud. Vajadusel vahetage välja. (Joon. 68)
2. Veenduge, et saekett painduks kergesti. Kui saekett on jäik, vahetage see välja.
3. Saeketi neetide ja lülide kulumise kontrollimiseks vörrelge saeketti uue saeketiga.
4. Kui lõikehamba pikim osa on alla 4 mm / 0,16 tolli, tuleb saekett välja vahetada. Saekett tuleb välja vahetada ka siis, kui lõikuril on pragusid. (Joon. 69)

Juhtplaadi ja saeketi asendamine

1. Keerake lukustusnuppu vastupäeva ja eemaldage kaitsekate (A). (Joon. 70)
2. Eemaldage juhtplaat koos sellele kinnitatud saeketiga.
3. Eemaldage saekett juhtplaadilt.
4. Paigaldage juhtplaadi soone sisse uus saekett.
5. Paigaldage uus juhtplaat koos soonega (B) poldi (E) külge ja ava (D) juhtplaadi tihvti (F) külge.
6. Paigaldage saekett veotähiku (G) ümber. Veenduge, et lõikehambad osutaksid veotähikust (C) eemale.
7. Paigaldage kaitsekate (A) ja keerake lukustusnuppu pääripäeva.
8. Pingutage saeketti. Vt jaotist Saeketi pinge reguleerimine Ik 376.

Saeketi teritamine

Teave juhtplaadi ja saeketi kohta

HOIATUS: Kandke saeketi käsitsemisel ja hooldamisel kaitsekindaid. Saekett, mis korralikult ei liigu, võib põhjustada kehavigastusi.

Kulunud või kahjustatud juhtplaat või saekett tuleb asendada Husqvarna poolt soovitatud saeketi ja juhtplaadi kombinatsiooniga. See on vajalik seadme ohutusfunktsioonide töökorras ja toimivana hoidmiseks. Vt jaotist Lisavarustus Ik 379väljavahetamiseks sobivate

soovitatavate juhtplaadi ja keti kombinatsioonide loendi lugemiseks.

• Juhtplaadi pikkus, tolli/cm. Teave juhtplaadi pikkuse ja keti tüübi kohta asub harilikult juhtplaadi tagaosas. (Joon. 71)
• Saeketi samm tollides. Veolülide vahe peab sobima juhtplaadi otsatähiku ja veotähiku hammastega.

(Joon. 72)

• Veolülide arv. Veolülide arvu määrab juhtplaadi tüüp.
  (Joon. 73)
• Ketisoone laius, mm/tollid. Juhtplaadi soone laius peab olema vördne keti veolülide laiusega.

(Joon. 74)

• Juhtplaat peab sobima kokku seadmega.
  (Joon. 75)
  • Veolüli laius, mm/tollid.

(Joon. 76)

Lõikuri teritamise üldjuhised

Ärge kasutage nüri saeketti. Kui saekett on nüri, peate kasutama saagimisel suuremat survet, et suruda juhtplaat läbi puidu. Kui saekett on väga nüri, tekib saagimisel puulaastude asemel saepuru.

Hästi teritatud saekett läheb saagimisel ise puu sisse ja saepuru koosneb paksudest pikergustest tükkidest.

HOIATUS: Teritamisjuhiste eiramisel suureneb tagasiviskumise jõud järsult.

Märkus: Vt jaotist Löikuri teritamine Ik 375saeketi teritamise teabe kohta.

Lõikuri teritamine

1. Kasutage lõikehammaste teritamiseks ümarviili ja teritusmalli. (Joon. 77)

Märkus: Vt jaotist Lisavarustus Ik 379 teie saeketi jaoks Husqvarna soovitatud viili ja malli teabe kohta.

1. Asetage teritusmall lõikurile õigesti. Lugege teritusmalli kasutusjuhendit.
2. Viilige löikehambaid hammaste siseküljelt väljapoole. Viili tagasitömbamisel vähendage survet. (Joon. 78)
3. Teritage köik löikehambad ühelt poolelt.
4. Pöörake seade ümber ja teritage köik hambad teiselt küljelt.
5. Veenduge, et köik löikehambad oleksid ühepikkused.

Saeketi pinge reguleerimine

HOIATUS: Valesti pingutatud saekett võib juhtplaadilt maha tulla ja põhjustada raske kehavigastuse või surma.

Kasutamise käigus venib saekett pikemaks. Saeketi pingsust tuleb regulaarselt kontrollida ja veenduda, et see oleks öige. Enne toote kasutamist kontrollige saeketi pingsust. Pingutage saeketti nii palju kui võimalik, kuid võtke arvesse, et seda peab olema võimalik hölpsasti käsitsi ringi vedada.

Märkus: Uus saekett vajab sissetöötamist. Selle periodi vältel kontrollige pingsust tavapärasest sagedamini.

1. Saeketi pingutamiseks keerake ketipingsusregulaatorit päripäeva. Rakendage saeketile võimalikult suur pinge. See peab olema tihedalt vastu juhtplaati. (Joon. 79)

Märkus: Ketipingutamiseks keerake regulaatorit üles (+), keti lõdvendamiseks alla (-). Saekett on õigesti pingutatud siis, kui kett on juhtplaadi vastu tugevalt pingul, kuid seda saab hölpsalt käsitsi liigutada.

1. Veenduge, et saaksite saeketti hölpsasti käsitsi ringi vedada ja et see ei ripuks juhtplaadil. (Joon. 80)

Lõikeosa määrimine

HOIATUS: Puudulikult määritud lõikeseade võib põhjustada keti purunemist ja tekitada raskeid või isegi eluohtlikke vigastusi.

HOIATUS: Ärge kasutage läbitöötatud öli! Läbitöötatud öli on inimestele, seadmele ja keskkonnale ohtlik.

Saeketi öli

• Kasutage saeketi külge hästi kleepuvat saeketiöli. Saeketiöli peab säilitama oma viskoossuse köigis ilmastikuoludes, näiteks nii suvekuumuses kui ka talvekülmas.
• Saeketi tööea pikendamiseks ja keskkonnakahjude vähendamiseks kasutage Husqvarna ketiöli. Kui Husqvarna saeketiöli pole saadaval, kasutage standardset saeketiöli.
• Piirkondades, kus saekettide määrimiseks ette nähtud öli pole kättesaadav, kasutage X-Guard BIO kettöli.
• Veenduge, et saeketi määrimine oleks öige. Lisage saeketiöli ja kontrollige vajadusel saeketi määrimist.

Juhtplaadi kontrollimine

1. Kontrollige, kas juhtplaadi servadel on kraate. Eemaldage kraadid teritusmalli abil. (Joon. 81)
2. Puhastage juhtplaadi soon. (Joon. 82)
3. Kontrollige juhtplaadi soont kulumise suhtes. Vajaduse korral vahetage juhtplaat välja. (Joon. 83)
4. Kontrollige, kas juhtplaadi ots on kare või väga kulunud. (Joon. 84)
5. Juhtplaadi eluea pikendamiseks pöörake seda iga päev. (Joon. 85)

Seadme, aku ja akulaadija puhastamine

1. Pärast kasutamist puhastage seade kuiva riidelapiga.
2. Puhastage aku ja akulaadija kuiva riidelapiga. Hoidke akujuhikuid puhtana.
3. Enne kasutamist veenduge, et aku ja akulaadija klemmid oleksid puhtad.
4. Puhastage kaitsekatte sisepind harjaga.

Aku ja akulaadija kontrollimine

1. Kontrollige, kas akul leidub kahjustusi, nt pragusid.
2. Kontrollige, kas akulaadijal leidub kahjustusi, nt pragusid.
3. Veenduge, et akulaadija ühendusjuhe poleks kahjustatud ja et sellel poleks pragusid.

Veaotsing

Kasutajaliides Aspire P5-P4A

Probleem Võimalikud törked Võimalik lahendus
Roheline käivituse LED-tuli vilgub.	Aku pinge on madal. Laadige akut.
Punane törke LED-tuli vilgub.	Ülekoormus. Lõikeosa on blokeerunud. Seisake toode.Eemaldage aku. Eemaldage lõikeosalt võõr- kehad. Vabastage kett.
	Temperatuuri kõrvalekalle. Laske tootel maha jahtuda.
	Toitelülitit ja käivitusnuppu vajutatakse samal ajal.	Laske toitelüliti lahti ja vajutage käivitusnup- pu.
Roheline LED-tuli ja punane LED-tuli vil- guvad vaheldumisi.	Aku on tühi. Laadige akut.
	Aku on kahjustatud. Pöörduge hooldustöökoja poole.

Akulaadija tõrkeotsing

Akulaadija LED-tuli	Põhjus Lahendus
Roheline LED-tuli põ- leb ja punane LED- tuli vilgub.	Aku ei ole akulaadijasse õigesti paigaldatud.	Eemaldage aku laadijast ja paigaldage aku uuesti aku- laadijasse.
	Akukonnektorid on määrdunud. Pu	hastage akukonnektorid.
	Öhutemperatuur on liiga kõrge või liiga madal.	Kasutage akulaadijat keskkonnas, kus öhutemperatuur jääb vahemikku 0 °C kuni +35 °C.
	Aku on kahjustatud. Vahetage aku	välja.
Roheline LED-tuli ja punane LED-tuli on kustunud.	Akulaadija ei ole korralikult voolu- võrku ühendatud.	Ühendage akulaadija vooluvõrgu pesasse.
	Vigane pistikupesa. Ühendage akulaadija andmesildil näidatud pinge ja sa- gedusega võrku.
	Akulaadija kaabel on kahjusta- tud.	Pöörduge volitatud hooldustöökoja poole.
	Akulaadija on kahjustatud.
Muud tõrked.	Muude tõrgete ilmnemise korral veenduge, et toode on välja lülitatud, eemaldage aku ja võtke ühendust volitatud hooldustöökojaga.

Transportimine ja hoiustamine

Transportimine ja hoiustamine

• Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
• Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.
• Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.
• Hoiustamise ja transpordi ajaks tuleb aku eemaldada.
• Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ähvarda niiskus ega jäätumine.
• Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.
• Hoidke akut ruumis, mille temperatuur püsib vahemikus -20...+50°C ja kus aku on varjatud otsese päikesevalguse eest.
• Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5 °C kuni 45 °C ja kus akulaadija on varjatud otsese päikesevalguse eest.
• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 0 °C kuni 35 °C.

• Hoidke toodet ruumis, kus öhutemperatuur jääb vahemikku -40 °C kuni +60 °C.

• Laadige enne aku pikemaajalist hoiustamist see 30–50% ulatuses täis.

• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.
• Ladustamisel hoidke aku akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatavas ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpordi ajaks turvaliselt.

Aku, akulaadija ja seadme kasutuselt kõrvaldamine

Allolev sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete vastuvötupunkti. Nii aitate vältida keskkonna ja inimeste kahjustamist.

Lisateavet küsige kohalikelt ametkondadelt, olmejäätmete käitlejatelt või edasimüüjalt.

(Joon. 23)

Märkus: Sümbol asub tootel või toote pakendil.

Tehnilised andmed

Tehnilised andmed

	Aspire P5-P4A Aspire PE5-P4A
Mootor
Tüüp PMDC 18V PMDC 18V
Keti kiirus, m/s 4,9 4,9
Kaal
Ilma akuta (kg/lb) 1,6/3,5 3,1/6,8
Müratasemed ^46
Helivõimsuse tase, mõõdetud dB(A) 88 88
Helivõimsuse tase, garanteeritud L_WA dB(A) 91 90
Helitasemed ^47
Ekvivalentne helirõhutase kasutaja kõrva juures, dB(A) 75 74
Vibratsioonitase ^48
Käepidemete vibratsioonitasemed, mõõdetud ISO 22867 järgi, m/s ^2
Kokku pandud, esikäepide / tagumine käepide – 0,5/0,5
Välja tömmatud, esikäepide / tagumine käepide – 0,3/0,3
Peakäepide / abikäepide 0,8/0,4 –

Heakskiidetud akud

Seda toodet saab kasutada köigi POWER FOR ALL akudega. Parima jõudluse saavutamiseks on soovitatav kasutada minimaalselt 4,0 Ah akusid.

Aku P4A 18-B45 P4A 18-B72
Tüüp Liitiumioonaku Liitiumioonaku
Aku mahtuvus, Ah 2,5 4,0
Nimipinge, V 18 18
Kaal, kg	0,35	0,65
Elementide arv (liitium-ioonaku)	5	10

Heakskiidetud akulaadijad

Akulaadija	P4A 18-C70
Sisendpinge, V	Vaadake laadija klassifitseerimisteavet
Sagedus, Hz	50-60
Võimsus, W	70

Lisavarustus

Juhtplaadi ja saeketi kombinatsioonid

Allpool toodud kombinatsioonid on heakskiidetud vastavalt EL normidele.

Juhtplaat Saekett
Pikkus, tollides Ketisamm, tolli Saetee laius, mm Tüüp Pikkus, veolülide arv
5 1/4" 1,1 SP11G 32

Saeketi teritamine ja teritusmall

Õige teritusnurga saavutamiseks kasutage soovitatud teritusmalli. Soovitame saeketi teritamiseks alati kasutada soovitatud teritusmalli.

Kui te ei tea, milline saekett on teie seadme jaoks ette nähtud, võtke ühendust hooldusesindusega.

						[14T2]
	mm/tolli mm	5~/tolli
SP11G 3,5	9/64 60° 30° 0°	0,4/0,016 52993	71-01

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Akuga töötav	löikur ja oksalöikur
Kaubamärk Husqvarna
Tüüp/mudel Aspire P5	P4A, Aspire PE5-P4A
Identifitseerimine Seeri	anumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 62841-1:2015/A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018.

DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158 on teostanud vabatahtliku EÜ tüübikontrolli vastavalt masinadirektiivi (2006/42/EÜ) artikli 12 punktile 3b. EÜ tüübihindamissertifikaat on tähistatud järgmise numbriga: 4815039.22006.

Rakendatud vastavushindamise protseduuri vastavalt direktiivi 2000/14/EÜ V lisale.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 378

Huskvarna, 2022-06-22

$$ \Delta \cdot 2 m $$

Claes Losdal, Husqvarna AB uurimis- ja arendusjuht Tehnilise dokumentatsiooni eest vastutaja

CE

Litsentsid

Autoriõigus © 2012–2020 STMicroelectronics

Garantii alla ei kuulu defektid, mis on tingitud tavalisest kulumisest, seadmega hooletust ümberkäimisest, valel otstarbel kasutamisest, volitamata remontimisest või imemisseadme ühendamisest vale pingega.

Kõik õigused kaitstud.

Edasi levitamine ja kasutamine lähte- ja kahendvormingus, muudatustega või ilma, on lubatud, kui on täidetud järgmised tingimused:

• Lähtekoodi edasilevitamisel tuleb säilitada ülaltoodud autoriöiguse teatis, käesolev tingimuste loend ja järgmine lahtiütlus.
• Kahendvormingus levitamisel tuleb dokumentatsioonis ja/või muudes levitamisega kaasas elevates materjalides reprodutseerida ülaltoodud autoriõiguse teatis, käesolev tingimuste loend ja järgmine lahtiütlus.
• STMicroelectronicsi ega ka selle kaasautorite nimesid ei tohi kasutada sellest tarkvarast tuletatud toodete toetamiseks ega reklaamimiseks ilma eelneva kirjaliku loata.

SEDA TARKVARA PAKUVAD AUTORIÕIGUSTE OMANIKUD JA KAASAUTORID SELLISENA NAGU SEE ON NING MIS TAHES OTSESTEST VÕI KAUDSETEST GARANTIIDEST (SEAHULGAS KAUDSED GARANTIID KAUBELDAVUSE JA KONKREETSEKS OTSTARBEKS SOBIVUSE KOHTA) LOOBUTAKSE. AUTORIÕIGUSE OMANIK VÕI KAASAUTORID EI VASTUTA MITTE MINGIL JUHUL OTSESTE, KAUDSETE, JUHUSLIKE, ERILISTE, NÄITLIKE EGA TEKKINUD KAHJUDE EEST (SEALHULGAS ASENDUSKAUPADE VÕI -TEENUSTE HANKIMINE; KASUTAMISE, ANDMETE VÕI KASUMI KADU; VÕI ÄRIKATKESTUS) OLENEMATA PÕHJUSEST JA MIS TAHES VASTUTUSE TEOORIAST, OLENEMATA SELLEST, KAS SEE ON LEPINGULINE, RANGE VASTUTUS VÕI KAHJU (KAASA ARVATUD HOOLETUSEST VÕI MUUL VIISIL TEKKINUD), MIS TULENEVAD MIS TAHES VIISIL SELLE TARKVARA KASUTAMISEST, ISEGI KUI SELLISE KAHJU VÕIMALUSEST TEAVITATAKSE.

Apache 2.0 litsents

Autoriöigus © 2009–2019 Arm Limited. Köik öigused kaitstud.

Versioon 2.0, jaanuar 2004 http://www.apache.org/licenses/

KASUTAMISE, REPRODUTSEERIMISE JA LEVITAMISE TINGIMUSED

1. Möisted.

„Litsents“ tähendab kasutamise, reprodutseerimise ja levitamise tingimusi, nagu on määratletud käesoleva dokumendi jaotistes 1–9. „Litsentsiandja“ tähendab

autoriõiguse omanikku või autoriõiguse omaniku volitatud üksust, kes litsentsi välja annab. „Juriidiline isik“ tähendab tegutseva üksuse ja kõigi teiste üksuste liitu, mis seda üksust kontrollivad, mida kontrollib see üksus või mis on selle üksusega ühise kontrolli all. Selle määratluse tähenduses tähendab „kontroll“ (i) otsest või kaudset õigust panna sellist üksust juhtima kas lepingu alusel või muul viisil või (ii) viiskümmend protsenti (50%) või rohkem käibelolevate aktsiate omandiõigusest või (iii) sellise üksuse tegelikku tulu. „Teie“ tähendab füüsilist või juriidilist isikut, kes kasutab selle litsentsiga antud õigusi. „Allikas“ tähendab eelistatud vormi muudatuste tegemiseks, sealhulgas tarkvara lähtekoodi, dokumentatsiooni allika ja konfiguratsioonifailide tegemiseks. „Objekti“ vorm tähendab mis tahes vormi, mis tuleneb lähtevormi mehaanilisest teisendamisest või tõlkimisest, sealhulgas kompileeritud objektikood, loodud dokumentatsioon ja teisendused muudele meediumitüüpidele. „Teos“ tähendab litsentsi alusel kättesaadavaks tehtud autoriteost, olgu see siis allika või objekti kujul, nagu on näidatud teosesse lisatuna või lisana kaasatud autoriõiguse märkusest (näide on toodud allolevas lisas). „Tuletatud teosed“ tähendab mis tahes allika või objekti vormis teost, mis põhineb teosel või on sellest tuletatud ja mille toimetuslikud muudatused, annotatsioonid, täiendused või muud muudatused kujutavad endast tervikuna originaalteost autorlusest. Selle litsentsi tähenduses ei hõlma tuletatud teosed selliseid teoseid, mis jäävad teose ja tuletatud teoste liidestest eraldatavaks või on nendega ainult lingivad (või nime järgi seovad). „Kaastöö“ tähendab mis tahes autoriteost, kaasa arvatud teose algversioon ja selle teose või selle tuletatud teoste muudatused või täiendused, mille autoriõiguse omanik, tema volitatud isik või juriidiline isik on tahtlikult esitanud litsentsiandjale teosesse lisamiseks. Selle määratluse tähenduses tähendab „esitatud“ mis tahes vormis elektroonilist, suulist või kirjalikku suhtlust, mis saadetakse litsentsiandjale või tema esindajatele, sealhulgas e-postiloendites, lähtekoodi juhtimissüsteemides ja väljaannete jälgimissüsteemides, mida haldab litsentsiandja või litsentsiandja volitatud isik teose diskussiooni ja täiustamise eesmärgil, kuid välja arvatud suhtlus, mille autoriõiguse omanik on selgelt märkinud või muul viisil kirjalikult tähistanud kui „Ei ole kaastöö.“ „Kaasautor“ tähendab litsentsiandjat ja mis tahes füüsilist või juriidilist isikut, kelle nimel litsentsiandja on kaastöö vastu võtnud ja seejärel teosesse lisanud.

1. Autoriõiguse litsentsi andmine.

Vastavalt selle litsentsi tingimustele annab iga kaasautor teile alalise, ülemaailmse, mitteeksklusiivse, tasuta, kasutustasuta ja tühistamatu autoriõiguse litsentsi, et reprodutseerida, valmistada ette tuletatud teoseid, avalikult kuvada, avalikult esitada, all-litsentsida ja

levitada teost ja selliseid tuletatud teoseid allika või objekti kujul.

3. Patendilitsentsi andmine.

Vastavalt selle litsentsi tingimustele annab iga kaasautor teile alalise, ülemaailmse, mitteeksklusiivse, tasuta, kasutustasuta, tühistamatu (välja arvatud selles jaotises märgitud) patendilitsentsi, et teha, lasta teha, kasutada pakkuda teost müüa, müüa, importida ja muul viisil üle anda, kui selline litsents kehtib ainult nende patendinõuete suhtes, mida see kaasautor litsentsib ja mida kaasautor rikub tingimata oma kaastöö(de)ga üksi või nende kaastöö(de) ja teosega ühiselt, millele selline/sellised kaastöö/kaastööd esitati. Kui algatate patendivaidluse mis tahes üksuse vastu (sealhulgas vastuhagi või vastuhagi kohtuasjas), väites, et teos või teoses sisalduv kaastöö kujutab endast otsest või kaastöö patendirikkumist, lõpetavad teile selle teose jaoks selle litsentsi alusel antud patendilitsentsid kehtivuse kohtuvaidluse esitamise kuupäevast alates.

4. Ümberjaotus.

Võite reprodutseerida ja levitada teose või selle tuletatud teoste koopiaid mis tahes kandjal, muudatustega või ilma, ja allika või objekti kujul, tingimusel, et täidate järgmised tingimused:

• Peate andma köigile teistele teose või tuletatud teoste saajatele selle litsentsi koopia; ja
• köik muudetud failid peavad sisaldama konkreetseid märkuseid selle kohta, et muutsite faile; ja – peate säilitama mis tahes levitatavate tuletatud teoste lähtevormis köik autoriöiguse, patendi, kaubamärgi ja omistamise märkused teose allika vormist, välja arvatud need märkused, mis ei puuduta tuletatud teoste ühegi osa. ; ja
• kui teos sisaldab levitamise osana tekstifaili „MÄRKUS“, peavad köik teie levitatavad tuletatud teosed sisaldama loetavat koopiat sellises MÄRKUS-failis sisalduvatest omistamismärkustest, välja arvatud need märkused, mis ei puuduta tuletatud teose ühtegi osa vähemalt ühes järgmistest kohtadest: tekstifailis MÄRKUS, mida levitatakse tuletatud teoste osana; allika vormis või dokumentatsioonis, kui see esitatakse koos tuletatud teostega; või tuletatud teoste loodud kuval, kui ja kus iganes sellised kolmanda osapoole märkused tavaliselt ilmuvad. MÄRKUSE faili sisu on ainult informatiivsel eesmärgil ega muuda litsentsi. Võite lisada oma omistusmärkuseid tuletatud teostesse, mida levitate, koos teose MÄRKUSE tekstiga või selle lisana, eeldusel, et selliseid täiendavaaid omistamismärkuseid ei saa tõlgendada litsentsi muutmisena. Võite lisada oma muudatustele oma autoriõiguse avalduse ja pakkuda täiendavaaid või erinevaid litsentsitingimusi teie muudatuste kasutamiseks, reprodutseerimiseks või levitamiseks või mis tahes sellisele tuletatud teosele tervikuna, tingimusel et kasutate, reprodutseerite ja levitate muul viisil teost, mis vastab käesolevas litsentsis sätestatud tingimustele.

5. Kaastööde esitamine.

Kui te ei ole sõnaselgelt teatanud teisiti, kehtib teie poolt litsentsiandjale tahtlikult töösse lisamiseks esitatud kaastöö selle litsentsi tingimuste ja täiendavate tingimusteta. Olenemata ülaltoodust ei asenda ega muuda miski siinkirjeldatud eraldi litsentsilepingu tingimusi, mille olete litsentsiandjaga selliste kaastööde osas sõlminud.

6. Kaubamärgid.

See litsents ei anna luba kasutada litsentsiandja kaubanimesid, kaubamärke, teenusemärke või tootenimesid, välja arvatud juhul, kui see on vajalik mõistlikuks ja tavapäraseks kasutamiseks töö päritolu kirjeldamisel ja MÄRKUSE faili sisu reprodutseerimisel.

7. Garantiist loobumine.

Välja arvatud juhul, kui kohaldatav seadus seda nõuab või kirjalikult kokku lepitud ei ole, annab litsentsiandja teose kasutusse (ja iga kaasautor annab oma kaastöö) SELLISELT, NAGU SEE ON, ILMA MIS TAHES otseste või kaudsete GARANTIIDETA VÕI TINGIMUSTETA (sealhulgas ilma piiranguteta mis tahes OMANDIÕIGUSE, MITTERIKKUMISE, TURUSTATAVUSE või TEATUD OTSTARBEKS SOBIVUSE garantiideta või tingimusteta). Te vastutate ainuisikuliselt teose kasutamise või edasilevitamise asjakohasuse kindlaksmääramise eest ja võtate endale kõik selle litsentsi alusel antud lubade kasutamisega seotud riskid. 8. Piiratud vastutus. Mitte mingil juhul ja ühegi õigusteooria alusel, s.o. kahjunõuete (sealhulgas hooletuse), lepingu või muul viisil, välja arvatud juhul, kui kohaldatav seadus seda nõuab (nt tahtlikud ja tõsised hooletud teod) või kirjalike kokkulepeteta, ei vastuta kaasautor teie ees kahjude eest, sealhulgas mis tahes otsesed, kaudsed, erilised, juhuslikud või kaudsed kahjud, mis tulenevad sellest litsentsist või teose kasutamisest või suutmatusest seda kasutada (sealhulgas kahjud, mis tulenevad firmaväärtuse kadumisest, tööseisakust, arvutirikkest või talitlushäirest, või mis tahes muud ärilised kahjud või kaotused), isegi kui sellist kaasautorit on selliste kahjude võimalikkusest teavitatud.

9. Garantii või lisavastutuse aktsepteerimine.

Teose või sellest tuletatud teoste edasilevitamisel võite valida, kas soovite pakkuda toetust, garantiid, hüvitist või muid käesoleva litsentsiga kooskõlas olevaid kohustusi ja/või õigusi ning võtta selle eest tasu. Selliseid kohustusi vastu võttes võite tegutseda ainult enda nimel ja oma ainuvastutusel, mitte ühegi teise kaasautori nimel ja ainult siis, kui nõustute hüvitama, kaitsma ja hoidma iga kaasautorit mis tahes vastutuse eest, mis on tekkinud: või nõuded, mis on sellise kaasautori vastu esitatud, kuna nõustute mis tahes sellise garantii või lisavastutusega. TINGIMUSTE LÖPP

Saturs

levads.... 384

Drošība.... 386

Montāža Aspire PE5-P4A.... 393

Lietošana.... 393

Apkope....395
