BRUKSANVISNING Aspire PE5P4A HUSQVARNA

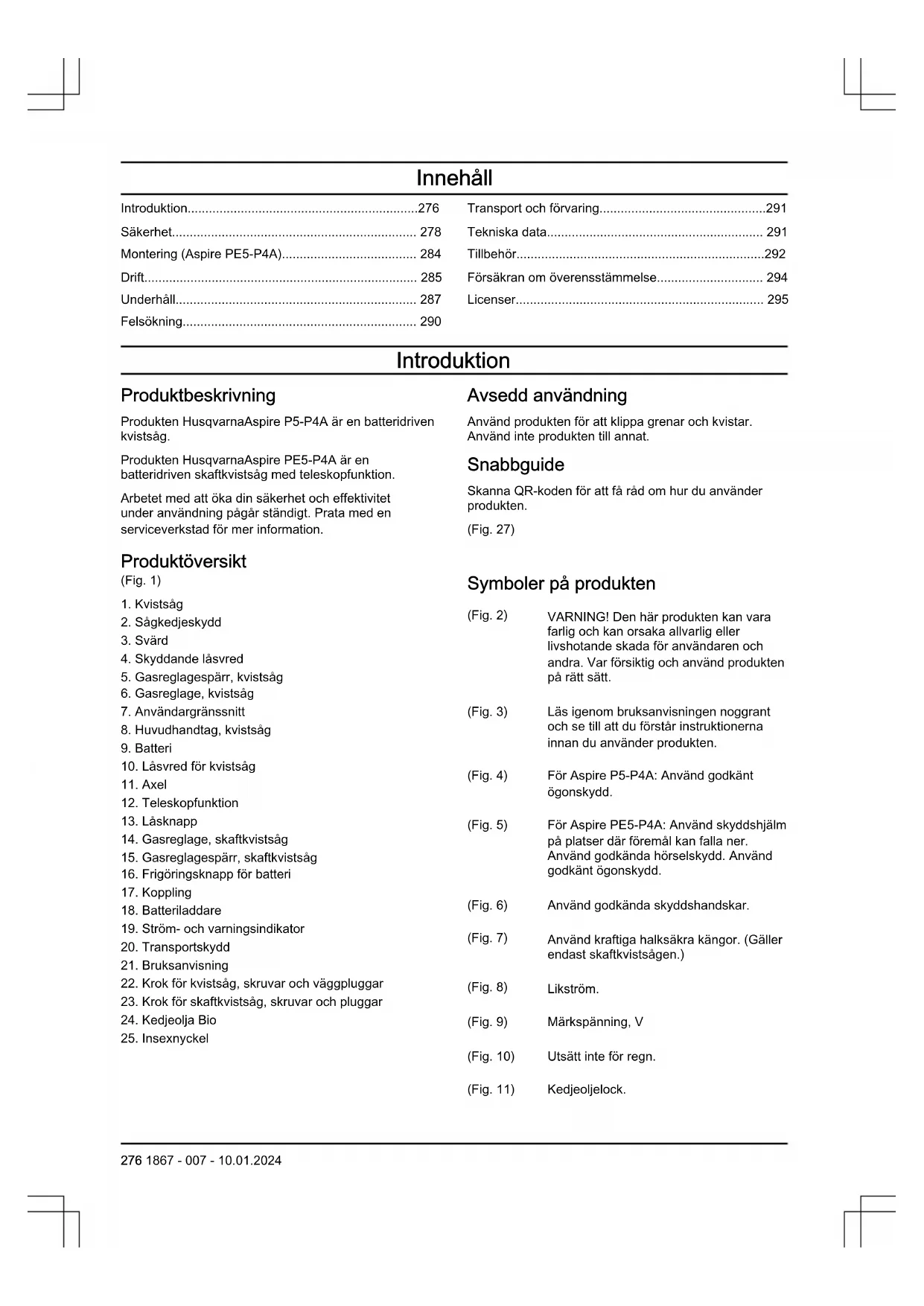

• 1867 - 007 - 10.01.2024 275Innehåll Introduktion p. 276
• Säkerhet p. 278
• Montering (Aspire PE5-P4A) p. 284
• Drift p. 285
• Underhåll p. 287
• Felsökning p. 290
• Transport och förvaring p. 291
• Tekniska data p. 291
• Tillbehör p. 292
• Försäkran om överensstämmelse p. 294
• Licenser Introduktion Produktbeskrivning Produkten HusqvarnaAspire P5-P4A är en batteridriven kvistsåg. Produkten HusqvarnaAspire PE5-P4A är en batteridriven skaftkvistsåg med teleskopfunktion. Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information. Avsedd användning Använd produkten för att klippa grenar och kvistar. Använd inte produkten till annat. Snabbguide Skanna QR-koden för att få råd om hur du använder produkten. (Fig. 27) Produktöversikt (Fig. 1) p. 295

4. Skyddande låsvred

5. Gasreglagespärr, kvistsåg

6. Gasreglage, kvistsåg

7. Användargränssnitt

8. Huvudhandtag, kvistsåg

10. Låsvred för kvistsåg

15. Gasreglagespärr, skaftkvistsåg

19. Ström- och varningsindikator

22. Krok för kvistsåg, skruvar och väggpluggar

23. Krok för skaftkvistsåg, skruvar och pluggar

Symboler på produkten (Fig. 2) VARNING! Den här produkten kan vara farlig och kan orsaka allvarlig eller livshotande skada för användaren och andra. Var försiktig och använd produkten på rätt sätt. (Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder produkten. (Fig. 4) För Aspire P5-P4A: Använd godkänt ögonskydd. (Fig. 5) För Aspire PE5-P4A: Använd skyddshjälm på platser där föremål kan falla ner. Använd godkända hörselskydd. Använd godkänt ögonskydd. (Fig. 6) Använd godkända skyddshandskar. (Fig. 7) Använd kraftiga halksäkra kängor. (Gäller endast skaftkvistsågen.) (Fig. 8) Likström. (Fig. 9) Märkspänning, V (Fig. 10) Utsätt inte för regn. (Fig. 11) Kedjeoljelock. 276 1867 - 007 - 10.01.2024(Fig. 12) Rotationsriktning, sågkedja. (Fig. 13) Risk för skador. Håll händerna borta från sågkedjan. (Fig. 14) Vrid åt vänster för att lossa vredet, och vrid åt höger för att dra åt vredet. (Fig. 15) Produkten överensstämmer med gällande EU-direktiv. (Fig. 16) Denna produkt överensstämmer med gällande brittiska direktiv. (Fig. 17) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida Tekniska data på sida 291 och på etiketten. (Fig. 18) Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. (Fig. 21) Produkten är inte elektriskt isolerad. Om produkten kommer i kontakt med eller i närheten av spänningsförande ledningar kan detta resultera i dödsfall eller all- varlig skada. Elektricitet kan överföras från en punkt till en annan med en så kallad spänningsbåge. Ju högre spänningen är, desto längre kan elektriciteten överföras. Elektricitet kan även överföras genom grenar och andra föremål, sär- skilt om de är blöta. Håll alltid ett avstånd på minst 10meter mellan produkten och spänningsförande ledningar och/eller föremål som är i kontakt med dem. Om du måste arbeta med kortare säkerhetsavstånd ska du alltid kontakta aktuellt kraftbolag för att säkerställa att spänningen är frånslagen innan du påbörjar ditt arbete. Användaren av produkten måste under arbetets gång se till att inga människor eller djur kommer närmare än 15meter. (Gäller endast skaftkvistsågen.) (Fig. 22) Typskylten eller laserskriften visar serienumret. yyyy är produktionsåret och ww är produktionsveckan. Notera: Övriga på produkten angivna symboler/ dekaler avser specifika krav för certifieringar på vissa marknader. Symboler på batteriet eller på batteriladdaren (Fig. 23) Återvinn produkten vid en återvinnings- station för elektrisk och elektronisk ut- rustning. (Gäller en- dast Europa) (Fig. 24) Använd endast batte- riet i produkter från

System-partner. (Fig. 25) Skydda batteriet mot värme, t.ex. mot kontinuerligt starkt solljus, eld, smuts, vatten och fukt. Det finns risk för explo- sion och kortslutning. (Fig. 26) (Fig. 19) Använd och förvara endast batteriladdaren inomhus. (Fig. 20) Dubbelisolerad. Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Tillverkare Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: [phone] - 007 - 10.01.2024 277Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsvarningar för elverktyg VARNING: Läs igenom alla säkerhetsinstruktioner och varningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand och/ eller allvarliga skador. Notera: Spara alla varningar och instruktioner som referens. I varningarna syftar termen ”elverktyg” på ett verktyg som antingen är anslutet till nätspänningen (med sladd) eller drivs av batteri (sladdlöst). Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och välbelyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

• Använd inte elverktyg i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Gnistor från elverktyget kan antända damm eller ångor.

• Håll barn och åskådare på avstånd när du använder elverktyg. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Elverktygets stickkontakt måste passa i vägguttaget. Förändra aldrig stickkontakten på något sätt. Använd inga adapterkontakter med jordade elverktyg. Oförändrade stickkontakter och motsvarande vägguttag minskar riskerna för elektriska stötar.

Undvik kroppskontakt med jordade ytor, t.ex. rör, kylare, spisar och kylskåp. Om din kropp är jordad ökar risken för elektrisk stöt.

• Utsätt inte elverktyg för regn eller väta. Om vatten tränger in i elverktyget ökar risken för elektrisk stöt.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra elverktyget, eller för att koppla ur elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektrisk stöt.

• När du använder ett elverktyg utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra elverktyget i en fuktig miljö ska du använda en jordfelsbrytare. Med en jordfelsbrytare minskar risken för elektriska stötar. Personligt skydd

• Fara! Kör inte nära kraftledningar. Enheten har inte utformats för att ge skydd mot elstötar vid kontakt med strömförande luftledningar. Se lokala föreskrifter för säkra avstånd från elektriska strömförande luftledningar och se till att positionen är säker innan du använder kvistsågen med sågkedja.

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte elverktyg om du är trött, har druckit alkohol eller om du har tagit droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder ett elverktyg kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm eller hörselskydd minskar risken för personskador.

• Förebygg att maskinen startar oavsiktligt. Se till att strömbrytaren är frånslagen innan du ansluter elverktyget till en strömkälla och/eller ett batteri samt innan du tar upp eller bär verktyget. Risken för olyckor är stor om du bär elverktyg med fingret på strömbrytaren eller tillför ström till elverktyg med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på verktyget. Nycklar som lämnas kvar i elverktygets rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över elverktyget i oväntade situationer.

• Ta på dig ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm, se då till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

1867 - 007 - 10.01.2024• Tillåt inte dig själv att känna dig för trygg och bli för avslappnad, även om du har erfarenhet av regelbunden användning av verktyget, så att du börjar strunta i verktygets säkerhetsprinciper. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund.

• Vibrationsnivån vid användning av elverktyget kan skilja sig från det angivna totala värdet beroende på hur verktyget används. Användarna bör fastställa säkerhetsåtgärder för att skydda sig själva som är baserade på en uppskattning av exponeringen vid faktiska användningsförhållanden (med beaktande av alla delar av arbetscykeln, som när verktyget är avstängt, när det går på tomgång och när det används). Användning och underhåll av elverktyg

• Bruka inte våld eller onödig kraft. Använd det elverktyg som är rätt för ditt syfte. Med rätt elverktyg utför du ett bättre och säkrare jobb med den hastighet som elverktyget är utformat för.

• Använd inte elverktyget om du inte kan starta och stänga av det med strömbrytaren. Elverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

• Koppla ur stickkontakten från strömkällan och/eller ta ur batteriet innan du gör några justeringar, byter tillbehör eller förvarar elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.

• Förvara elverktyg som inte används utom räckhåll för barn. Se till att personer som inte tidigare har hanterat elverktyget, eller som inte har läst dessa instruktioner, inte använder elverktyget. Elverktyg är farliga om de används av ovana användare.

• Sköt om ditt elverktyg. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka elverktygets funktion. Om elverktyget är skadat ska det repareras innan det används igen. Många olyckor orsakas av dåligt underhållna elverktyg.

• Håll kapverktyg skarpa och rena. Väl underhållna klippande verktyg med vassa eggar kärvar mer sällan och är lättare att kontrollera.

• Använd elverktyg, tillbehör och skär enligt dessa instruktioner och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverktyg andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra verktyget i oväntade situationer. Använda och underhålla batteridrivna verktyg

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

Använd endast elverktyg med särskilt avsedda batteripack. Användning av andra batterier kan innebära risk för skada och brand.

• När batteriet inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du kontakta vården. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. Om de utsätts för brand eller temperaturer över 130°C kan det förekomma explosioner.

• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade intervallet kan skada batteriet och öka risken för brand. Service

• Låt en kvalificerad reparatör som endast använder identiska reservdelar underhålla elverktyget. På så sätt garanterar du att säkerheten kring ditt elverktyg upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för kvistsåg – personsäkerhet

• Håll alla delar av kroppen borta från sågkedjan när kvistsågen är igång. Innan du startar kvistsågen ska du se till att sågkedjan inte kommer i kontakt med någonting. Ett ögonblick av ouppmärksamhet när du använder en kvistsåg kan göra att dina kläder eller din kropp trasslar in sig i sågkedjan.

• Håll alltid kvistsågen med höger hand på det bakre handtaget och vänster hand på det främre handtaget. Risken för personskada ökar om du håller motorsågen med händerna tvärtom och det ska aldrig ske.

• Håll bara i kvistsågens isolerade greppytor eftersom sågkedjan kan komma i kontakt med dolda ledningar eller sin egen sladd. Om sågkedjan kommer i kontakt med en strömförande ledning kan kvistsågens metalldelar strömsättas och ge användaren en elektrisk stöt.

• Använd ögonskydd. Ytterligare skyddsutrustning för öron, huvud, händer, ben och fötter rekommenderas. 1867 - 007 - 10.01.2024 279Lämplig skyddsutrustning minskar personskador från skräp som slungas ut eller oavsiktlig kontakt med sågkedjan.

• Ha alltid bra fotfäste och använd endast motorsågen när du står på fasta, säkra och jämna ytor. Hala eller instabila ytor kan få dig att tappa balansen eller kontrollen över kvistsågen.

• När du kapar en gren som är spänd ska du se upp för återfjädring. När spänningen i träfibrerna frigörs kan den fjäderbelastade grenen träffa användaren och/eller göra att kvistsågen blir okontrollerbar.

• Var mycket försiktig när du kapar snårskog och ungträd. Smala växtdelar kan fastna i kvistsågen och piska mot dig eller få dig ur balans.

• Följ instruktionerna för smörjning, kedjespänning och byte av svärd och kedja. En felaktigt spänd eller smord kedja kan antingen gå sönder eller öka risken för kast.

• Bär kvistsågen i det främre handtaget med kvistsågen avstängd och riktad bort från kroppen. Montera alltid svärdsskyddet vid transport eller förvaring av kvistsågen. Korrekt hantering av kvistsågen minskar risken för oavsiktlig kontakt med den rörliga sågkedjan.

• Kapa endast trä. Använd inte kvistsågen till sådant som den inte är avsedd för. Till exempel: Använd inte kvistsågen för att kapa metall, plast, murverk eller byggmaterial som inte är av trä. Användning av kvistsågen i andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen torra, rena och fria från olja och fett. Feta, oljiga handtag är hala och gör att du tappar kontrollen.

• Försök inte att fälla ett träd förrän du förstår riskerna och hur de kan undvikas. Användaren eller kringstående kan skadas allvarligt vid trädfällning.

• Denna kvistsåg är inte avsedd för trädfällning. Användning av kvistsågen till något annat än den är avsedd för kan leda till allvarliga skador på användaren eller kringstående.

• Vi rekommenderar starkt att förstagångsanvändare övar på att såga stockar på en sågbock eller ställning. Allmänna säkerhetsvarningar för kvistsåg Följ alla instruktioner när du tar bort material som fastnat samt vid förvaring eller service av kvistsågen. Se till att strömbrytaren är av och att batteripacket är borttaget. Oväntad aktivering av kvistsågen vid borttagning av material som fastnat eller vid service kan resultera i allvarlig personskada. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• För att undvika ofrivillig start av maskinen ska batteriet avlägsnas.

• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

• Använd inte produkten om den ändras från dess första specifikation. Byt inte ut en del av produkten utan tillverkarens godkännande. Använd endast reservdelar som godkänts av tillverkaren. Felaktigt underhåll kan leda till skador eller dödsfall.

• Kontrollera produkten före användning. Se Säkerhetsanordningar på produkten på sida 282 och Underhåll på sida 287 . Använd inte en produkt som har skador eller inte fungerar korrekt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.

• Barn ska övervakas för att garantera att de inte leker med produkten. Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/ eller batteriet använda eller underhålla den. Lokala föreskrifter kan reglera användarens ålder.

• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

• Förvara produkten oåtkomlig för barn.

• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Ändringar och/eller tillbehör som inte är godkända kan medföra allvarliga personskador eller dödsfall för användaren och andra. Notera: Nationella eller lokala lagar kan reglera användningen. Följ givna föreskrifter. Säkerhetsinstruktioner för drift VARNING: Läs och följ varningsinstruktionerna nedan innan du använder produkten.

• Se till att inga människor eller djur kommer närmare än 15meter under arbetets gång. När flera användare arbetar inom samma område är det säkra avståndet minst 15 meter. Annars finns det risk för allvarliga personskador. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Sväng aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.

• Använd aldrig produkten när det är dåligt väder, till exempel tjock dimma, kraftigt regn, kraftiga vindar, extrem kyla osv. Extremt varmt väder kan göra att produkten överhettas. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag, påverkande på trädets fallriktning, m.m.

• Låt aldrig barn använda eller vara i närheten av produkten. Eftersom produkten är lätt att starta kan barn starta den om de inte hålls under uppsikt. Detta kan innebära risk för allvarlig personskada. Koppla

1867 - 007 - 10.01.2024därför alltid ur batteriet när produkten inte är under uppsikt.

• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.

• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har dålig blodcirkulation. Prata med läkare om du upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.

• Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada.

• Stoppa alltid produkten, ta ut batteriet och se till att skärutrustningen stannar helt innan du utför arbeten på produkten. Avsteg från slipinstruktionen ökar sågkedjans kastbenägenhet avsevärt.

• När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din återförsäljare eller serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för.

• Undvik all användning du anser dig otillräckligt kvalificerad för.

• Använd aldrig produkten om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll.

• Produkten kan plötsligt kastas i sidled när svärdsspetsen kommer i kontakt med fasta föremål. Det kallas för kast. Ett kast kan vara så kraftigt att produkten och/eller den som handhar den knuffas åt sidan och kan medföra att kontrollen över produkten går förlorad. Undvik att såga med svärdets spets.

• Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Håll god balans och säkert fotfäste. Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Var ytterst försiktig vid sågning i ett träd som är spänt. Ett spänt träd kan både före och efter genomsågning sprätta tillbaka till sitt normalläge. Felaktig placering av dig och sågsnittet kan leda till att trädet träffar dig eller produkten så att du tappar kontrollen. Båda omständigheterna kan orsaka allvarlig personskada.

• Använd selen för att bära upp produktens vikt och göra den lättare att hantera.

• För Aspire P5-P4A: Håll produkten med höger eller vänster hand. Håll händer och andra kroppsdelar borta från sågkedjan. (Fig. 28)

• För Aspire PE5-P4A: Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen. (Fig. 29)

• Innan du tar bort oönskat material från produkten ska du stanna motorn och se till att sågkedjan inte roterar.

• Vid förflyttning till annat område ska produkten stoppas. Vid längre förflyttningar samt transporter ska transportskyddet sättas fast.

• Ställ aldrig ner produkten när den är påslagen utan att du har uppsikt över den.

• Om produkten används vid temperaturer under -10 °C måste produkten och batteriet förvaras i ett uppvärmt utrymme i minst 24 timmar innan arbetet påbörjas.

• Stå aldrig direkt under en gren som klipps. Det kan leda till allvarlig eller till och med livshotande personskada.

• Följ tillämpliga säkerhetsföreskrifter för arbete i närheten av strömförande luftledningar.

• Produkten är inte elektriskt isolerad. Om produkten kommer i kontakt med eller i närheten av spänningsförande ledningar kan detta resultera i dödsfall eller allvarlig kroppsskada. Elektricitet kan överföras från en punkt till en annan med en så kallad spänningsbåge. Ju högre spänningen är, desto längre kan elektriciteten överföras. Elektricitet kan även överföras genom grenar och andra föremål, särskilt om de är blöta. Håll alltid ett avstånd på minst 10meter mellan produkten och spänningsförande ledningar och/eller föremål som är i kontakt med dem. Om du måste arbeta med kortare säkerhetsavstånd ska du alltid kontakta aktuellt kraftbolag för att säkerställa att spänningen är frånslagen innan du påbörjar ditt arbete.

• En slö sågkedja kan öka risken för olyckor. Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd hjälm om det finns en risk att föremål faller ned på dig. (Fig. 30)

• Använd godkända hörselskydd. (Fig. 31) 1867 - 007 - 10.01.2024 281• Använd godkänt ögonskydd. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden ANSI Z87.1 i USA eller SS-EN 166 i EU- länder. (Fig. 32)

• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen. (Fig. 33)

• Använd skyddsstövlar, eller skor, med halkfri sula. (Fig. 34)

• Använd byxor med sågskydd.

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Bär inte smycken, kortbyxor, öppna skor och gå inte barfota. Sätt upp håret ordentligt ovanför axlarna.

• Ha första förband nära till hands. (Fig. 35) Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningar under rubrik Produktöversikt på sida 276 för att ta reda på var dessa delar finns på din produkt. Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information. VARNING: Använd aldrig en produkt med skadade säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka en serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra serviceverkstäder ska du fråga dem efter närmaste serviceverkstad. Kontrollera användargränssnittet Aspire P5-P4A De gröna lysdioderna (A) visar laddningsstatus. De gröna lysdioderna visar även att produkten är på.

1. Håll ON/OFF-knappen (B) intryckt. (Fig. 36)

a) Produkten är påslagen när de gröna lysdioderna (A) lyser. b) Produkten är av när de gröna lysdioderna (A) är släkta.

Felsökning på sida 290 Om varningsindikatorn (C) blinkar. Kontrollera gasreglagespärren Gasreglagespärren förhindrar oavsiktlig drift. När greppet om handtaget släpps återgår både gasreglaget och gasreglagespärren till sina respektive ursprungslägen.

1. För Aspire PE5-P4A: Tryck låsknappen framåt. (Fig.

2. Se till att gasreglaget är låst när gasreglagespärren

är i sitt ursprungsläge. a) För Aspire P5-P4A: (Fig. 38) b) För Aspire PE5-P4A: (Fig. 39)

3. Tryck på gasreglagespärren på ena sidan och sedan

på andra sidan. Se till att gasreglagespärren går tillbaka till sitt ursprungliga läge. a) För Aspire P5-P4A: (Fig. 40) b) För Aspire PE5-P4A: (Fig. 41)

4. Kontrollera att gasreglaget och gasreglagespärren

rör sig fritt och att deras returfjädersystem fungerar. a) För Aspire P5-P4A: (Fig. 42) b) För Aspire PE5-P4A: (Fig. 43)

7. Släpp gasreglaget och se till att sågkedjan stannar

helt. Säkerhetsinstruktioner för skärutrustningen VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast godkända svärd-/ sågkedjekombinationer och godkänd filutrustning. Se Underhåll på sida 287 för instruktioner.

• Använd skyddshandskar när du använder eller utför underhåll på sågkedjan. Även en sågkedja som inte rör sig kan orsaka skador.

1867 - 007 - 10.01.2024• Håll skärtänderna korrekt filade. Följ instruktionerna och använd rekommenderad filmall. En sågkedja som är skadad eller felaktigt filad ökar risken för olyckor. (Fig. 44)

• Håll korrekt underställning. Följ våra instruktioner och använd rekommenderad underställning. En för stor underställning ökar risken för kast. (Fig. 45)

• Se till att kedjan har korrekt spänning. Om kedjan inte sluter tätt mot svärdet kan kedjan hoppa av. En felaktig sågkedjespänning ökar slitaget på svärd, sågkedja och kedjedrivhjulet. Se Tillbehör på sida

• Utför underhåll på skärutrustningen regelbundet och se till att den är smord. Smörj sågkedjan före varje användning. Om kedjan inte är korrekt smord ökar risken för slitage på svärd, sågkedja och kedjedrivhjul. (Fig. 47) Batterisäkerhet VARNING: Läs alla säkerhetsanvisningar och allmänna anvisningar. Om du inte följer säkerhetsanvisningar och allmänna anvisningar kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla säkerhetsanvisningar och allmänna anvisningar för framtida bruk.

• De här säkerhetsinstruktionerna gäller endast 18 V laddningsbara litiumjonbatterier för POWER FOR ALL-systemet.

• Använd endast det laddningsbara batteriet i produkter från POWER FOR ALL System-partner. 18 V laddningsbara batterier märkta med POWER FOR ALL är helt kompatibla med följande produkter: – Alla produkter i 18 V POWER FOR ALL -batterisystemet. – Alla 18 V-produkter från POWER FOR ALL System-partner.

• Följ batterirekommendationerna i bruksanvisningen för produkten. Det är bara på så sätt som det laddningsbara batteriet och produkten kan användas utan risk och de laddningsbara batterierna skyddas från farlig överbelastning.

• Ladda endast batterierna med laddare som rekommenderas av tillverkaren eller POWER FOR ALL System-partner. En laddare som är lämplig för en typ av batteri kan utgöra en brandrisk när den används med ett annat batteri.

• Batteriet levereras delvis laddat. För att säkerställa batteriets fulla kapacitet ska du ladda batteriet helt i batteriladdaren innan du använder elverktyget för första gången.

• Förvara batteripacken utom räckhåll för barn.

• Öppna inte batteriet. Det finns risk för kortslutning.

• I händelse av skada eller felaktig användning av batteriet kan det avge ångor. Batteriet kan börja brinna eller explodera. Se till att området är välventilerat och uppsök läkare om du skulle uppleva några biverkningar. Ångorna kan irritera andningsorganen.

• Om batteriet används felaktigt eller om det är skadade kan brandfarlig vätska läcka ut från batteriet. Kontakt med denna vätska bör undvikas. Om kontakt inträffar av misstag ska du skölja med vatten. Om vätskan kommer i kontakt med ögon ska du söka läkarvård. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Om batteriet är skadat kan vätska sprutas ut och täcka närliggande ytor. Kontrollera berörda delar. Rengör delarna eller byt dem vid behov.

• Kortslut inte batteripacket. När batteripacket inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Batteriet kan skadas av spetsiga föremål som spikar och skruvmejslar eller genom externt tryck. En intern kortslutning kan uppstå, vilket kan leda till att batteriet brinner, ryker, exploderar eller överhettas.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

• Skydda batteriet mot värme, t.ex. mot kontinuerligt starkt solljus, eld, smuts, vatten och fukt. Det finns risk för explosion och kortslutning.

• Använd endast batteriet i produkten när omgivningstemperaturen är mellan -5 °C – 40 °C.

• Förvara endast batteriet i en omgivningstemperatur mellan -20 °C – 50 °C. Lämna exempelvis inte batteriet i bilen på sommaren. Vid temperaturer på < 0 °C kan vissa enheter få effektförlust.

• Ladda endast batteriet vid en omgivningstemperatur på 0 °C – +35 °C. Om laddning sker vid andra temperaturer kan risken för skador på batteriet öka och utgöra en brandfara. Säkerhet, batteriladdare VARNING: Läs alla säkerhetsanvisningar och allmänna anvisningar. Om du inte följer säkerhetsanvisningar och allmänna anvisningar kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara de här instruktionerna på ett säkert ställe. Använd endast laddaren om du kan utvärdera alla funktioner och utföra dem 1867 - 007 - 10.01.2024 283utan begränsningar eller om du har fått motsvarande instruktioner.

• Den här laddaren är inte avsedd att användas av barn eller personer med fysiska, sensoriska eller mentala begränsningar, eller som inte har tillräcklig erfarenhet och kunskap. Den här laddaren kan användas av barn som är 8 år eller äldre och av personer med fysiska, sensoriska eller mentala begränsningar, eller med brist på erfarenhet eller kunskap, om en person som ansvarar för deras säkerhet övervakar dem eller har instruerat dem för säker drift av laddaren och de förstår de tillhörande farorna. I annat fall finns risk för driftstörningar och skador.

• Håll uppsikt över barn under användning, rengöring och underhåll. Se till att barn inte leker med laddaren.

• Ladda endast 18V POWER FOR ALL- systembatterier med en kapacitet på 1,5Ah och högre. Batterispänningen måste stämma överens med laddarens batteriladdningsspänning. Ladda inte icke laddningsbara batterier. Annars finns det risk för brand och explosion.

• Använd endast laddaren i slutna utrymmen och utsätt den inte för våta förhållanden. Om vatten tränger in i elverktyget ökar risken för elektrisk stöt.

• Håll laddaren ren. Smuts utgör en risk för elektriska stötar.

• Kontrollera alltid laddaren, kabeln och kontakten före användning. Sluta använda laddaren om du upptäcker skador. Öppna inte laddaren själv och låt endast Husqvarna eller ett auktoriserat servicecenter reparera den och endast med originalreservdelar. Skadade laddare, kablar och kontakter ökar risken för elektriska stötar.

• Använd inte laddaren på en lättantändlig yta (t.ex. papper, textilier osv.) eller i en brandfarlig miljö. Det finns risk för brand eftersom laddaren värms upp under drift.

• Täck inte över laddarens ventilationshål. Annars kan laddaren överhettas och inte längre fungera korrekt.

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

• I händelse av skada eller felaktig användning av batteriet kan det även avge ångor. Se till att området är välventilerat och uppsök läkare om du skulle uppleva några biverkningar. Ångorna kan irritera andningsorganen.

• Vid felaktig användning kan vätska spruta ut från batteriet. Kontakt med denna vätska bör undvikas. Om kontakt inträffar av misstag ska du skölja med vatten. Om vätskan kommer i kontakt med ögon ska du söka läkarvård. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Produkter som endast sälj i Storbritannien: Produkten är utrustad med en BS 1363/A-godkänd stickkontakt med intern säkring (ASTA-godkänd enligt BS 1362). Om kontakten inte är lämplig för dina eluttag, ska den stängas av och en lämplig kontakt monteras på plats av en auktoriserad serviceverkstad. Den nya kontakten ska ha samma säkringsklass som den ursprungliga kontakten. Den borttagna kontakten måste kasseras för att undvika risk för elektriska stötar och får aldrig sättas in i ett vägguttag någon annanstans. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.

• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Vänd dig till en serviceverkstad för underhåll och service av större omfattning.

• Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.

• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.

• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

• Använd endast originaltillbehör. Montering (Aspire PE5-P4A) Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten. För att fästa kvistsågen på teleskopskaftet

1. Fäst kvistsågen (A) på teleskopskaftet (B).

Kvistsågen måste glida lätt in i hållaren på teleskopskaftet. Om den inte gör det är det inte korrekt installerat. (Fig. 48)

2. Dra åt vredet (C).

284 1867 - 007 - 10.01.2024Notera: När kvistsågen är monterad på teleskopskaftet kopplas kvistsågens användargränssnitt bort. Justera teleskopskaftets längd

1. Lossa skruvhandtaget på skaftet (A). (Fig. 49)

2. Justera riggröret till lämplig längd.

3. Dra åt skruvhandtaget (B).

Montera kroken på väggen

• Montera kroken inomhus.

• Se till att kroken befinner sig i omgivningstemperaturer från -10°C till 70°C grader och att den inte är i direkt solljus.

• Montera kroken på en gips-, trä- eller betongvägg. OBSERVERA: Se till att väggen klarar en belastning på minst 30kg.

• Montera kroken på väggen med de 3 skruvarna (A). Använd väggpluggar (B) vid behov. OBSERVERA: Se till att skruvarna passar din väggtyp. a) För Aspire P5-P4A: (Fig. 50) b) För Aspire PE5-P4A: (Fig. 51)

• Kontakta Husqvarna Serviceverkstad om du vill ha information om tillgängliga förvaringstillbehör för din produkt. Montera produkten på kroken

• Häng kvistsågen på kroken enligt bilden. (Fig. 52)

• Häng skaftet på kroken enligt bilden. (Fig. 53) Drift Kontrollera funktionen innan du använder produkten

1. Undersök om luftintaget är smutsigt eller har skador.

Ta bort smuts och oönskat material från produkten med en borste.

2. Dra åt alla muttrar och skruvar.

3. Kontrollera att kvistsågen sitter på rätt sätt.

4. Undersök om kvistsågen har skador, till exempel

sprickor. Byt ut den om den är skadad.

5. Se till att kåporna är korrekt monterade och att de

6. Se till att produkten fungerar korrekt.

Batteri VARNING: Innan du använder batteriet måste du läsa igenom och förstå kapitlet om säkerhet. Du måste också läsa igenom och förstå den bruksanvisning som medföljer batteriet och batteriladdaren. Förvara batteriet och batteriladdaren i rätt omgivningstemperatur. Omgivningstemperatur Användning av bat- teriet i produkten -5 °C – 40 °C Laddning av batteri 0 °C – 35 °C Ladda batteriet Ladda batteriet före första användning. Notera: Laddningsprocessen är endast möjlig när batteriets temperatur är inom det tillåtna temperaturområdet för laddning (0 °C – 35 °C).

1. Anslut batteriladdarens nätsladd till ett jordat

vägguttag. OBSERVERA: Se till att elnätet har rätt spänning och frekvens.

2. Sätt i batteriet i batteriladdaren. Batteriet är anslutet

till batteriladdaren när den gröna lampan blinkar. (Fig. 54)

3. Batteriet är fulladdat när den gröna lampan på

batteriladdaren är tänd. Ladda batteriet i högst 24 timmar.

4. Koppla ur batteriladdaren från elnätet.

OBSERVERA: Dra inte i strömkabeln.

5. Ta ut batteriet ur batteriladdaren.

Batteristatuslysdiod på batteriladdaren Den röda lysdioden (A) och den gröna lysdioden (B) på batteriladdaren visar batteristatusen. Se Ladda batteriet på sida 285

(Fig. 55) 1867 - 007 - 10.01.2024 285Lysdiod Batteristatus Den gröna lysdioden blin- kar snabbt. Batteriet laddas. Den gröna lysdioden blin- kar långsamt. Batteriet är 80% laddat. Den gröna lysdioden ly- ser. Batteriet är fulladdat. Den röda lysdioden lyser. Se Felsökning av batteri- laddaren på sida 290

Den röda lysdioden blin- kar snabbt.

Felsökning av batteri- laddaren på sida 290

Lysdiod för batteristatus på produkten När batteriet är installerat i produkten visar lysdioderna på produkten batteriets status. (Fig. 56) Lysdiod Batteristatus Lysdiod 1, 2 och 3 lyser. Fulladdat. Lysdiod 1 och 2 ly- ser. Tillräckligt laddat Lysdiod 1 lyser. Batterinivån är låg. LED 1 blinkar. Batteriet är tomt. Batteristatu- sindikatorn blinkar. Ladda batte- riet. Se Ladda batteriet på sida

Ansluta batteriet till produkten VARNING: Använd endast litiumjonbatterier för POWER FOR ALL systemet P4A 18 V i produkten.

1. Se till att batteriet är fulladdat.

2. Placera batteriet i produktens batterihållare. Batteriet

måste glida lätt in i hållaren. Om det inte gör det är det inte korrekt installerat. a) För Aspire P5-P4A: (Fig. 57) b) För Aspire PE5-P4A: (Fig. 58)

3. Tryck in batteriet helt i batterihållaren. Batteriet låses

på plats när du hör ett klickljud.

4. Se till att spärren hakar i ordentligt.

Starta produkten Aspire P5-P4A

1. Tryck på på/av-knappen i användargränssnittet (A).

Lysdioderna tänds. (Fig. 59)

2. Tryck gasreglagespärren (B) från vänster eller höger

sida och håll in gasreglaget (C). Starta produkten Aspire PE5-P4A

1. Tryck låsknappen framåt. (Fig. 37)

2. Tryck gasreglagespärren (A) från vänster eller höger

sida och håll in gasreglaget (B). (Fig. 60) Kapa grenar VARNING: Iaktta stor försiktighet vid arbete nära strömförande luftledningar. Fallande grenar kan leda till kortslutning.

• Om möjligt ska du ställa dig så att du kan göra snittet i rät vinkel mot grenen. (Fig. 61)

• Kapa stora grenar i sektioner så att du får bättre kontroll över var de faller ner. Var även uppmärksam på att fallande grenar kan studsa i riktning mot användaren efter att de träffat marken. (Fig. 62)

• Kapa aldrig genom knölen vid grenens rot eftersom detta gör att läkningen saktar ner och att risken för svampangrepp ökar. (Fig. 63)

• Använd stoppet längst ner på kaphuvudet för att få stöd vid kapning. Detta förhindrar att skärutrustningen studsar på grenen. (Fig. 64)

• Gör ett första snitt på undersidan av grenen innan du skär igenom grenen. Detta förhindrar att barken rivs av, vilket kan leda till långsam läkning och orsaka permanent skada på trädet. Snittet får inte vara djupare än ⅓ av grenens tjocklek för att förhindra att den fastnar. Håll kedjan igång medan du drar tillbaka skärutrustningen från grenen för att förhindra att den fastnar. (Fig. 65)

• Se till att du står stadigt och att du kan arbeta utan att hindras av grenar, stenar och träd. VARNING: Aktivera aldrig gasreglaget när du inte har fullständig överblick över skärutrustningen. Stoppa produkten Aspire P5-P4A

1. Släpp gasreglaget.

2. Tryck på på/av-knappen i användargränssnittet (A).

3. Tryck på frigöringsknappen och dra ut batteriet. (Fig.

66) Stoppa produkten Aspire PE5-P4A

1. Släpp gasreglaget.

2. Tryck låsknappen för gasreglagespärren bakåt för att

3. Tryck på frigöringsknappen för batteriet och dra ut

4. Ta vid behov bort teleskopskaftet från produkten.

1867 - 007 - 10.01.2024Underhåll Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du utför underhållsarbete på produkten. VARNING: Ta ur batteriet innan du utför underhåll på produkten. Underhållsschema Underhåll Dagligen Varje vecka Varje månad Rengör produktens yttre delar med en torr trasa. Använd inte vatten.

Se till att start-/stoppknappen fungerar som den ska och inte är defekt.

Kontrollera att gasreglaget och gasreglages- pärren fungerar korrekt säkerhetsmässigt.

Se till att samtliga kontroller fungerar och inte är skadade.

Håll handtagen torra och rena. Se till att det inte finns olja eller fett på handtagen.

Se till att kedjeskyddet inte är skadat. Byt kedjeskyddet om det är skadat.

Se till att skruvar och muttrar är åtdragna. X Se till att frigöringsknapparna på batteriet fungerar som de ska och låser fast batteriet i produkten.

Kontrollera att batteriladdaren fungerar kor- rekt.

Se till att batteriet inte är skadat. X Se till att batteriet är laddat. X Se till att batteriladdaren inte är skadad. X Kontrollera sågkedjan dagligen. X Slipa sågkedjan. X Kontrollera spänningen i sågkedjan. X Smörja sågkedjan. X Se till att sågkedjan inte roterar utan att gas- reglaget används.

Undersök alla kablar, kopplingar och anslut- ningar. Se till att det inte är skadat eller smutsigt.

Rengör kedjeskyddet. X Fila bort alla grader på svärdets kanter. X 1867 - 007 - 10.01.2024 287Underhåll Dagligen Varje vecka Varje månad Kontrollera anslutningarna mellan batteriet och produkten. Kontrollera anslutningen mel- lan batteriet och batteriladdaren.

Se till att kvistsågen inte är skadad. Byt ut kvistsågen om den är skadad. En godkänd återförsäljare Husqvarna måste utföra allt underhåll på kvistsågen. Kontrollera slitaget på kedjedrivhjulet. Byt ut kedjedrivhjulet efter cirka 20 timmars användning eller oftare om det behövs. Kontrollera skärutrustningen

1. Se till att det inte finns några sprickor i nitar och

länkar och att inga nitar är lösa. Byt ut vid behov. (Fig. 68)

2. Se till att sågkedjan är lätt att böja. Byt ut sågkedjan

3. Jämför sågkedjan med en ny sågkedja för att avgöra

om nitar och länkar är slitna.

4. Byt ut sågkedjan när den längsta delen av

sågtanden är kortare än 4mm. Byt också ut sågkedjan om det finns sprickor på skärelementen. (Fig. 69) Montering av svärd och sågkedja

1. Vrid låsvredet moturs och ta bort skyddskåpan (A).

2. Ta bort svärdet med sågkedjan ansluten.

3. Ta bort sågkedjan från svärdet.

4. Placera en ny sågkedja i spåret på svärdet.

5. Montera den nya svärdet med spåret (B) på bulten

(E) och hålet (D) på svärdsprinten (F).

6. Montera sågkedjan runt kedjedrivhjulet (G). Se till att

skärtänderna pekar i riktning bort från kedjedrivhjulet (C).

7. Montera skyddskåpan (A) och vrid låsvredet medurs.

8. Spänn sågkedjan. Se

Justera sågkedjans spänning på sida 289 för instruktioner. Slipa sågkedjan Information om svärd och sågkedja VARNING: Använd skyddshandskar när du använder eller utför underhåll på sågkedjan. Även en sågkedja som inte rör sig kan orsaka skador. Byt ut slitna eller skadade svärd eller sågkedjor mot den svärd- och sågkedjekombination som rekommenderas av Husqvarna. Detta är nödvändigt för att behålla produktens säkerhetsfunktioner. Se Tillbehör på sida

för en lista med svärd- och kedjekombinationer som vi rekommenderar för utbyte.

• Svärdslängd, tum/cm. Information om svärdslängd och kedjetyp finns vanligen på den bakre änden av svärdet. (Fig. 71)

• Sågkedjedelning, tum. Avståndet mellan sågkedjans drivlänkar måste vara anpassade till avståndet mellan tänderna på svärdets noshjul och kedjedrivhjulet. (Fig. 72)

• Drivlänksantal. Antal drivlänkar avgörs av typen av svärd. (Fig. 73)

• Svärdsspårbredd, tum/mm. Svärdsspårbredden måste vara samma som kedjans drivlänkars bredd. (Fig. 74)

• Svärdet måste anpassas till produkten. (Fig. 75)

• Drivlänksbredd, mm/tum. (Fig. 76) Allmän information om hur man filar knivarna Använd inte en slö sågkedja. Om sågkedjan är slö måste du anbringa mer kraft för att trycka in svärdet genom träet. Om sågkedjan är mycket slö genereras inga träflisor, utan sågspån. En välslipad sågkedja äter sig igenom träet och skapar träflis som är långa och tjocka. VARNING: Kastrisken ökar väsentligt om du inte följer filningsinstruktionerna. Notera: Se Fila knivarna på sida 288 för information om slipning av sågkedjan. Fila knivarna

1. Använd en rundfil och en filmall för skärpning av

Tillbehör på sida 292 för information om vilken fil samt vilken filmall som Husqvarna rekommenderar till din sågkedja. 288 1867 - 007 - 10.01.20242. Tillämpa filmallen korrekt på kniven. Se anvisningarna för filmall.

3. För filen från insidan av skärtänderna och ut. Minska

trycket på returdraget. (Fig. 78)

4. Ta bort material från den ena sidan av alla

5. Vänd på produkten och ta bort material från den

6. Se till att alla skärtänder har samma längd.

Justera sågkedjans spänning VARNING: En sågkedja med felaktig spänning kan lossna från svärdet och orsaka allvarlig eller livshotande skada. En sågkedja blir längre när du använder den. Det är viktigt att justera sågkedjans spänning regelbundet för att se till att den är korrekt. Kontrollera sågkedjans spänning innan du använder produkten. Spänn sågkedjan så hårt som möjligt, men det måste vara möjligt att dra runt sågkedjan för hand. Notera: En ny sågkedja har en inkörningsperiod. Kontrollera spänningen oftare under denna period.

1. Vrid kedjespänningsjusteraren medurs för att

spänna sågkedjan. Använd så mycket spänning på sågkedjan som möjligt. Den måste sitta tätt mot svärdet. (Fig. 79) Notera: Vrid vredet uppåt (+) för mer spänning och nedåt (–) för mindre spänning. Sågkedjan är korrekt spänd när du kan snurra den lätt för hand men den sitter tätt mot svärdet.

2. Se till att du kan dra runt sågkedjan för hand och att

den inte hänger ner från svärdet. (Fig. 80) Smörjning av skärutrustningen VARNING: Otillräcklig smörjning av skärutrustningen kan resultera i att kedjan går av vilket kan orsaka allvarlig, till och med livshotande skada. VARNING: Använd aldrig spillolja! Spillolja är farligt för människor, för produkten och för miljön. Sågkedjeolja

• Använd en sågkedjeolja med god vidhäftning på sågkedjan. Sågkedjeoljan måste behålla sin viskositet i alla väder, exempelvis vid varm sommar eller kall vinter.

• Använd kedjeolja från Husqvarna för maximal livslängd på sågkedjan och för att minimera skador på miljön. Om sågkedjeolja från Husqvarna inte finns tillgänglig kan du använda en vanlig sågkedjeolja.

• I områden där oljor för sågkedjesmörjning inte är tillgängliga kan du använda X-Guard BIO transmissionsolja.

• Se till att sågkedjans smörjning fungerar korrekt. Fyll på sågkedjeolja och kontrollera sågkedjesmörjningen vid behov. Kontrollera svärdet

1. Undersök om det finns grader på svärdets kanter. Ta

bort grader med en fil. (Fig. 81)

2. Rengör spåret i svärdet. (Fig. 82)

3. Undersök spåret i svärdet för slitage. Byt ut svärdet

vid behov. (Fig. 83)

4. Undersök om svärdsspetsen är ojämn eller mycket

5. Vänd svärdet dagligen för att förlänga dess

livslängd. (Fig. 85) Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter

2. Rengör batteriet och batteriladdaren med en torr

trasa. Håll batteriets styrspår rena.

3. Kontrollera att polerna på batteriet och

batteriladdaren är rena före användning.

4. Rengör den inre ytan av skyddet med en borste.

Undersöka batteriet och batteriladdaren

1. Undersök om batteriet har skador, till exempel

2. Undersök om batteriladdaren har skador, till exempel

3. Kontrollera att anslutningssladden till batteriladdaren

är oskadad och att inga sprickor finns. 1867 - 007 - 10.01.2024 289Felsökning Användargränssnitt Aspire P5-P4A Problem Eventuella fel Möjlig lösning Grön startlysdiod blinkar. Låg batterispänning. Ladda batteriet. Röd lysdiod för fel blinkar. Överbelastning. Skärutrustningen har blockerats. Stoppa pro- dukten. Ta bort batteriet. Rensa skärutrust- ningen från oönskat material. Lossa kedjan. Temperaturavvikelse. Låt produkten svalna. Gasreglaget och startknappen trycks ned samtidigt. Släpp gasreglaget och tryck på startknappen. Grön lysdiod och röd lysdiod blinkar växel- vis. Batteriet är tomt. Ladda batteriet. Batteriet är skadat. Kontakta en serviceverkstad. Felsökning av batteriladdaren Lampa på batterilad- daren Orsak Lösning Grön lysdiod lyser och röd lysdiod blin- kar. Batteriet är inte korrekt monterat i batteriladdaren. Ta bort batteriet från laddaren och sätt i batteriet i batteri- laddaren igen. Batterikontakterna är smutsiga. Rengör batterikontakterna. Omgivningstemperaturen är för hög eller för låg. Använd batteriladdaren i temperaturer mellan 0°C och +35 °C. Batteriet är skadat. Byt batteri. Grön lysdiod och röd lysdiod är släckta. Batteriladdaren är inte korrekt ansluten till nätuttaget. Anslut batteriladdaren till ett nätuttag. Fel på nätspänningsuttaget. Anslut batteriladdaren till den spänning och frekvens som anges på typskylten. Batteriladdarens kabel är ska- dad. Tala med en godkänd serviceverkstad. Batteriladdaren är skadad. Andra fel. Om andra fel uppstår kontrollerar du att produkten är av, tar bort batteriet och kontaktar en godkänd serviceverkstad. 290 1867 - 007 - 10.01.2024Transport och förvaring Transport och förvaring

• Medföljande Li-Ion-batterier uppfyller kraven i lagstiftningen för farligt gods.

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra rörelse.

• Ta ur batteriet vid förvaring eller transport.

• Placera batteriet och batteriladdaren i ett utrymme som är torrt och fritt från fukt och frost.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara batteriet på en plats där temperaturen är mellan −20 och +50°C, och inte i direkt solljus.

• Förvara batteriladdaren på en plats där temperaturen är mellan 5och 45°C, och inte i direkt solljus.

• Använd endast batteriladdaren när omgivningstemperaturen är mellan 0 och 35°C.

• Förvara produkten på en plats där temperaturen är mellan −40 och +60°C.

• Ladda batteriet till 30–50% innan du förvarar det under längre perioder.

• Förvara batteriladdaren på en plats som är stängd och torr.

• Håll batteriet borta från laddaren under förvaring. Låt inte barn och personer som inte är godkända röra utrustningen. Förvara utrustningen på en plats som du kan låsa.

• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.

• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten under transport och förvaring.

• Sätt fast produkten under transport. Avyttring av batteriet, laddaren och produkten Symbolen nedan innebär att produkten inte är hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. Detta bidrar till att förhindra skador på miljön och personskador. Tala med lokala myndigheter, hushållsavfallsservice eller en återförsäljare för mer information. (Fig. 23) Notera: Symbolen visas på produkten eller produktens förpackning. Tekniska data Tekniska data Aspire P5-P4A Aspire PE5-P4A Motor Typ PMDC 18V PMDC 18V Kedjehastighet, m/s 4,9 4,9 Vikt Utan batteri, kg/lb 1,6/3,5 3,1/6,8 Bulleremission

Ljudeffektnivå, uppmätt dB(A) 88 88 Ljudeffektnivå, garanterad L

Bulleremission till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresulta- tet och variationen mellan olika produkter av samma modell enligt direktiv 2000/14/EG. 1867 - 007 - 10.01.2024 291Aspire P5-P4A Aspire PE5-P4A Ljudnivåer

Ekvivalent ljudtrycksnivå vid användarens öra, dB(A) 75 74 Vibrationsnivåer

Vibrationsnivåer i handtag, uppmätt enligt SS-EN ISO 22867, m/s

Komprimerat, främre handtag/bakre handtag – 0,5/0,5 Utökat, främre handtag/bakre handtag – 0,3/0,3 Huvudhandtag/extrahandtag 0,8/0,4 – Godkända batterier Den här produkten kan användas med alla POWER FOR ALL-batterier. För bästa prestanda rekommenderar vi att du använder batterier med minst 4,0 Ah. Batteri P4A 18-B45 P4A 18-B72 Typ Litiumjonbatteri Litiumjonbatteri Batterikapacitet, Ah 2,5 4,0 Nominell spänning, V 18 18 Vikt, kg 0,35 0,65 Antal celler (litiumjon) 5 10 Godkända batteriladdare Batteriladdare P4A 18-C70 Ingående spänning, V Se information om märkdata för laddaren. Frekvens, Hz 50–60 Effekt, W 70 Tillbehör Svärd- och sågkedjekombinationer Nedanstående kombinationer är CE–typgodkända.

Ekvivalent ljudtrycksnivå, enligt ISO 22868, beräknas som den tidsvägda totalenergin för olika ljudtrycksnivåer under olika arbetsförhållanden. Typisk statistisk spridning för ekvivalent ljudtrycksnivå är en standardavvikelse på 3dB(A).

Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1,5 m/s

292 1867 - 007 - 10.01.2024Svärd Sågkedja Längd, tum Delning, tum Spårbredd, mm Typ Längd, drivlänksantal 5 1/4tum 1,1 SP11G 32 Sågkedjans filning och filmall Använd rekommenderad filmall för att få rätt vinkel. Vi rekommenderar att du alltid använder den rekommenderade filmallen när du slipar sågkedjan. Om du inte vet vilken sågkedja du har på produkten kan du kontakta en serviceverkstad. mm/tum mm/tum SP11G 3,5/9/64 60° 30° 0° 0,4 5299371-01 1867 - 007 - 10.01.2024 293Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], försäkrar på eget ansvar att produkten: Beskrivning Batteridriven kvistsåg och skaftkvistsåg Varumärke Husqvarna Typ/Modell Aspire P5-P4A, Aspire PE5-P4A Identifiering Serienummer daterade 2022 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” 2000/14/EC ”angående emission av buller till omgivningen” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 62841-1:2015/A11:2022,

EN ISO 11680-1:2021, EN ISO 12100:2010, EN

IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018. DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158 har utfört frivillig EG-typkontroll i enlighet med artikel 12, punkt 3b, i maskindirektivet (2006/42/EG). Intyget om EG-typkontroll har nummer: 4815039.22006. Tillämpad procedur för utvärdering av överensstämmelse i enlighet med direktiv 2000/14/EG, bilaga V. Information om bulleremission finns i Tekniska data på sida 291

2012–2020 STMicroelectronics Garantin omfattar inte defekter som är resultatet av normalt slitage, felaktig användning, vårdslöshet, obehörig reparation eller att sugapparaten är ansluten till fel spänning. Alla rättigheter förbehålls. Vidaredistribution och användning i källform och binär form, med eller utan modifiering, är tillåtet under förutsättning att följande villkor är uppfyllda:

• Vid vidaredistribution av källkod måste ovanstående upphovsrättsmeddelande, denna lista med villkor och följande ansvarsfriskrivning inkluderas.

• Vidaredistribution i binär form måste återge ovanstående upphovsrättsmeddelande, denna lista med villkor och följande ansvarsfriskrivning i dokumentationen eller annat material som medföljer distributionen.

• Varken namnet STMicroelectronics eller namnen på de som bidragit med innehåll får användas för att rekommendera eller marknadsföra produkter som härleds från denna programvara utan särskilt föregående skriftligt tillstånd.

”Licens” avser villkoren för användning, kopiering och distribution enligt definitionen i avsnitt 1 till 9 i detta dokument. ”Licensgivare” avser upphovsrättsinnehavaren eller den juridiska person som fått behörighet av upphovsrättsinnehavaren som beviljar licensen. ”Juridisk enhet” avser den verkställande enheten tillsammans med alla andra enheter som styr, styrs av eller har gemensamt styre med den enheten. I detta sammanhang innebär ”styrning” (i) inflytande, direkt eller indirekt, att styra eller leda sådan enhet, oavsett om det sker inom ramen för ett kontrakt eller på annat sätt, eller (ii) ägande av femtio procent (50 %) eller mer av utestående aktier, eller (iii) verkligt ägande av sådan enhet. ”Du” (eller ”Din”) avser en fysisk person eller juridisk enhet som utövar de behörigheter som beviljas i denna licens. ”Källform” avser den föredragna formen för att göra ändringar, inklusive men inte begränsat till programvarukällkod, dokumentationskälla och konfigurationsfiler. ”Objektform” avser alla former som uppstår genom mekanisk omvandling eller översättning av en källform, inklusive men inte begränsat till kompilerad objektkod, genererad dokumentation och konverteringar till andra medietyper. ”Verk” avser ett upphovsrättsligt verk, oavsett om det är i käll- eller objektform, som görs tillgängligt genom licensen, enligt vad som anges i ett meddelande om upphovsrätt som ingår i eller är kopplat till verket (ett exempel ges i bilagan nedan). ”Härledda verk” avser alla verk, oavsett om det är i käll- eller objektform, som baseras på (eller härleds från) Verket, och för vilket de redaktionella revideringarna, noteringarna, utarbetningarna eller andra ändringar i sin helhet utgör ett upphovsrättsligt originalverk. I denna Licens omfattas inte Härledda verk av verk som kan särskiljas från eller bara länkar till (eller kopplar med hjälp av namn) gränssnitten för Verket och därav Härledda verk. ”Bidrag” avser alla upphovsrättsliga verk, inklusive originalversionen av Verket och eventuella ändringar eller tillägg till detta Verk eller därav Härledda verk, som avsiktligen lämnas till Licensgivaren för att införlivas i Verket av upphovsrättsinnehavaren eller av en fysisk person eller juridisk enhet som är behörig att lämna in uppgifter i upphovsrättsinnehavarens ställe. Enligt denna definition innebär ”inlämnad” all form av elektronisk, verbal eller skriftlig kommunikation som skickas till Licensgivaren eller dess representanter, inklusive men inte begränsat till kommunikation via elektroniska e-postlistor, kontrollsystem för källkod och system för ärendeuppföljning som hanteras av, eller hanteras på uppdrag av, Licensgivaren i syfte att diskutera och förbättra Verket, men där kommunikation som är tydligt markerad eller på annat sätt är skriftligen betecknad av upphovsrättsinnehavaren som ”Ej bidrag” exkluderas. ”Deltagare” avser Licensgivaren och alla personer eller juridiska enheter för vilkas räkning ett 1867 - 007 - 10.01.2024 295Bidrag har mottagits av Licensgivaren och därefter införlivats i Verket.

2. Beviljande av upphovsrättslicens.

I enlighet med villkoren i denna Licens beviljar varje Deltagare dig härmed en oavbruten, global, icke-exklusiv, avgiftsfri, royaltyfri och oåterkallelig upphovsrättslicens att kopiera, förbereda Härledda verk av, offentligt visa, offentligt utföra, underlicensiera och distribuera Verket och sådana Härledda verk i käll- eller objektform.

3. Beviljande av patentlicens.

I enlighet med villkoren i denna Licens beviljar varje Deltagare dig härmed en oavbruten, global, icke- exklusiv, avgiftsfri, royaltyfri och oåterkallelig (förutom enligt vad som anges i detta avsnitt) patentlicens att skapa, låta skapa, använda, erbjuda till försäljning, sälja, importera och på annat sätt överföra Verket, där sådan licens endast gäller de patentanspråk som är licensierbara av sådan Deltagare som gör intrång genom själva Bidragen eller genom en kombination av Bidragen med det Verk till vilket sådana Bidrag lämnades in. Om du inleder en patenttvist mot någon fysisk eller juridisk person (inklusive ett så kallat ”cross- claim” eller motkrav i en rättsprocess) och hävdar att Verket eller ett Bidrag som ingår i Verket utgör direkt eller bidragande patentintrång, upphör eventuella patentlicenser som beviljats dig enligt denna Licens för det Verket från och med det datum då en sådan patenttvist lämnas in.

4. Vidaredistribution.

Du får reproducera och distribuera kopior av Verket eller därav Härledda verk i valfritt medium, med eller utan ändringar, samt i käll- eller objektform, under förutsättning att du uppfyller följande villkor:

• Du måste ge alla andra mottagare av Verket eller Härledda verk en kopia av denna Licens; och

• Du måste se till att ändrade filer innehåller tydlig information om att Du har ändrat filerna; och – Du måste behålla, i källform av varje Härlett verk som Du distribuerar, alla meddelanden om upphovsrätt, patent, varumärken och erkännande från källformen av Verket, förutom de meddelanden som inte tillhör någon del av de Härledda verken; och

• Om Verket innehåller en textfil för ”MEDDELANDE” som del av distributionen måste samtliga Härledda verk som Du distribuerar inkludera en läsbar kopia av de erkännandemeddelanden som inryms i en sådan MEDDELANDE-fil, med undantag för de meddelanden som inte tillhör någon del av de Härledda verken, på minst en av följande platser: i en MEDDELANDE-textfil som distribueras som en del av det Härledda verket; inom källformen eller dokumentationen, om sådan tillhandahålls tillsammans med de Härledda verken; eller, i en display som genereras av det Härledda verket, om och varhelst sådana tredjepartsmeddelanden vanligen visas. Innehållet i MEDDELANDE-filen är endast avsett som information och ändrar inte Licensen. Du kan lägga till egna erkännandemeddelanden inom Härledda verk som du distribuerar, tillsammans med eller som ett tillägg till MEDDELANDE-texten från Verket, under förutsättning att sådana ytterligare erkännandemeddelanden inte kan tolkas som en ändring av Licensen. Du kan lägga till ditt eget upphovsrättsmeddelande till dina ändringar och tillhandahålla fler eller annorlunda licensvillkor för användning, kopiering eller distribution av dina ändringar, eller för sådana Härledda verk i sin helhet, under förutsättning att din användning, kopiering och distribution av Verket i övrigt uppfyller de villkor som anges i denna Licens.

5. Inlämning av Bidrag.

Såvida Du inte uttryckligen anger något annat ska alla Bidrag som avsiktligt lämnats in av dig till Licensgivaren för att ingå i Verket hanteras enligt villkoren i denna Licens, utan några ytterligare villkor. Oaktat ovanstående ska ingenting häri ersätta eller ändra villkoren i något separat licensavtal som du kan ha ingått med Licensgivaren gällande sådana Bidrag.

Denna Licens ger inte tillåtelse att använda Licensgivarens firmanamn, varumärken, servicemärken eller produktnamn, förutom vad som krävs för rimlig och normal användning för att beskriva Verkets ursprung och återge innehållet i MEDDELANDE-filen.

7. Garantifriskrivning.

Såvida det inte krävs enligt gällande lag eller har överenskommits skriftligen tillhandahåller Licensgivaren Verket (och varje Deltagare tillhandahåller sina Bidrag) ”I BEFINTLIGT SKICK”, UTAN NÅGRA SOM HELST GARANTIER ELLER VILLKOR, varken uttryckliga eller underförstådda, inklusive och utan begränsning, alla garantier eller villkor för ÄGANDERÄTT, SKYDD MOT INTRÅNG, SÄLJBARHET eller LÄMPLIGHET FÖR ETT VISST SYFTE. Du är ensam ansvarig för att bedöma lämpligheten i att använda eller vidaredistribuera Verket och åtar dig alla risker som är förknippade med ditt nyttjande av tillstånd i enlighet med denna Licens.

8. Ansvarsbegränsning. Deltagare ska under inga

omständigheter, och inte enligt någon rättsteori, oavsett om det sker utomkontraktuellt (inklusive försumlighet), inomkontraktuellt, eller på annat sätt, såvida det inte krävs enligt tillämplig lag (såsom avsiktliga och grovt vårdslösa handlingar) eller skriftligen har avtalats, vara ansvarig gentemot Dig för skador, inklusive direkta, indirekta, speciella eller tillfälliga skador eller följdskador av något slag som uppstår till följd av denna Licens eller på grund av användning eller oförmåga att använda Verket (inklusive men inte begränsat till ersättning för förlust av goodwill, arbetsavbrott, datorfel eller funktionsfel, eller alla övriga kommersiella skador eller förluster), även om denna Deltagare har meddelats om möjligheten att sådana skador uppstår.

1867 - 007 - 10.01.20249. Acceptera garanti eller ytterligare ansvar. Vid vidaredistribution av Verket eller därav Härledda verk kan Du välja att erbjuda, och debitera en avgift för, accepterande av support, garanti, skadeersättning eller andra ansvarsskyldigheter och/eller rättigheter som överensstämmer med denna Licens. När Du accepterar sådana skyldigheter får Du dock endast agera för din egen räkning och på ditt eget ansvar, och inte agera för någon annan Deltagare, och endast om Du samtycker till att gottgöra, försvara och hålla varje Deltagare skadeslös för juridiskt ansvar som åläggs, eller anspråk som framställs mot, sådan Deltagare på grund av att Du accepterat en sådan garanti eller ytterligare förpliktelse.

låseknappen med uret.
