KULLANIM KILAVUZU Aspire PE5P4A HUSQVARNA

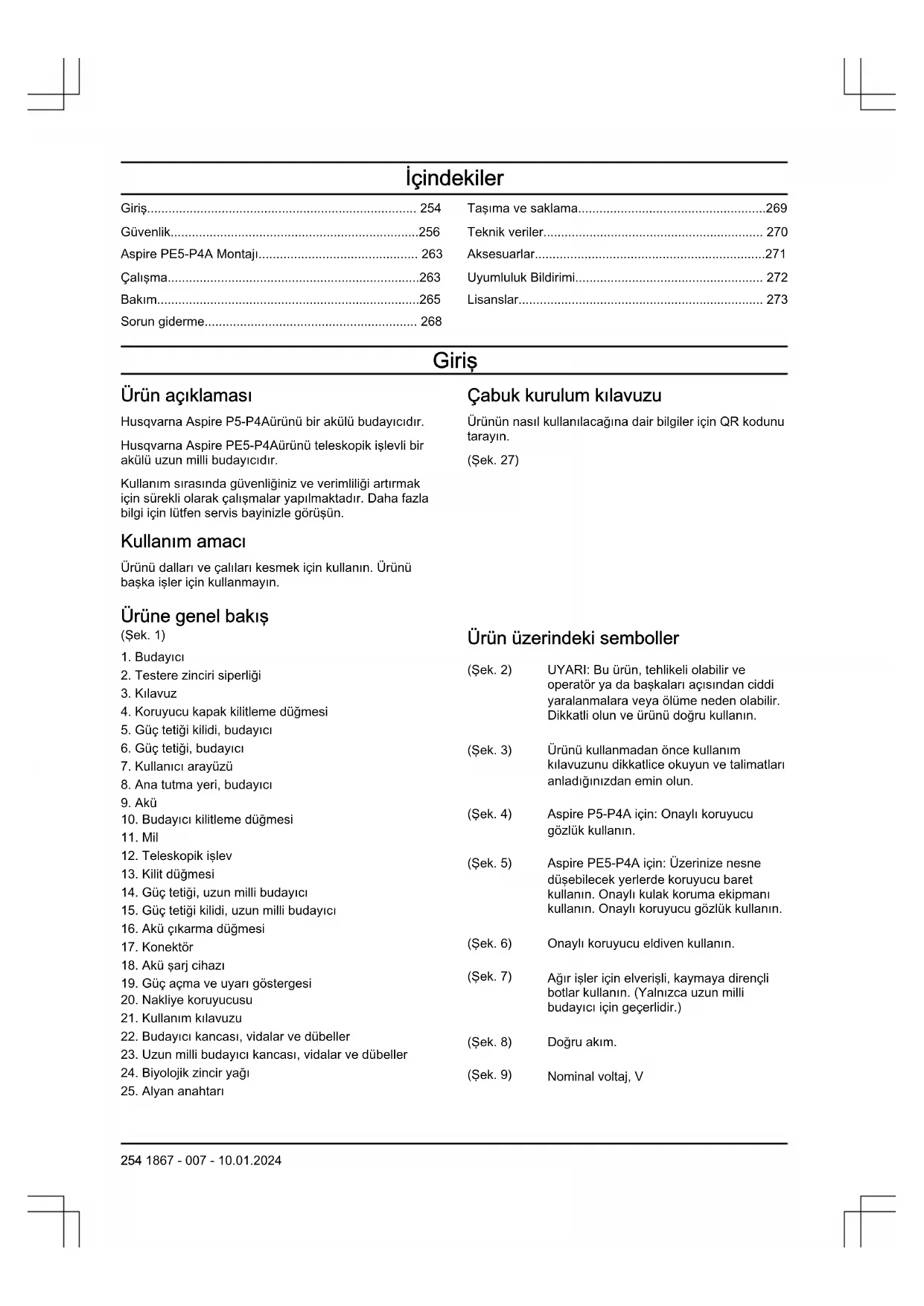

• 1867 - 007 - 10.01.2024 253İçindekiler Giriş p. 254
• Güvenlik p. 256
• Aspire PE5-P4A Montajı p. 263
• Çalışma p. 263
• Bakım p. 265
• Sorun giderme p. 268
• Taşıma ve saklama p. 269
• Teknik veriler p. 270
• Aksesuarlar p. 271
• Uyumluluk Bildirimi p. 272
• Lisanslar Giriş Ürün açıklaması Husqvarna Aspire P5-P4Aürünü bir akülü budayıcıdır. Husqvarna Aspire PE5-P4Aürünü teleskopik işlevli bir akülü uzun milli budayıcıdır. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Kullanım amacı Ürünü dalları ve çalıları kesmek için kullanın. Ürünü başka işler için kullanmayın. Çabuk kurulum kılavuzu Ürünün nasıl kullanılacağına dair bilgiler için QR kodunu tarayın. (Şek. 27) Ürüne genel bakış (Şek. 1) p. 273

4. Koruyucu kapak kilitleme düğmesi

5. Güç tetiği kilidi, budayıcı

6. Güç tetiği, budayıcı

7. Kullanıcı arayüzü

8. Ana tutma yeri, budayıcı

10. Budayıcı kilitleme düğmesi

12. Teleskopik işlev

14. Güç tetiği, uzun milli budayıcı

15. Güç tetiği kilidi, uzun milli budayıcı

16. Akü çıkarma düğmesi

19. Güç açma ve uyarı göstergesi

20. Nakliye koruyucusu

21. Kullanım kılavuzu

22. Budayıcı kancası, vidalar ve dübeller

23. Uzun milli budayıcı kancası, vidalar ve dübeller

24. Biyolojik zincir yağı

Ürün üzerindeki semboller (Şek. 2) UYARI: Bu ürün, tehlikeli olabilir ve operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Dikkatli olun ve ürünü doğru kullanın. (Şek. 3) Ürünü kullanmadan önce kullanım kılavuzunu dikkatlice okuyun ve talimatları anladığınızdan emin olun. (Şek. 4) Aspire P5-P4A için: Onaylı koruyucu gözlük kullanın. (Şek. 5) Aspire PE5-P4A için: Üzerinize nesne düşebilecek yerlerde koruyucu baret kullanın. Onaylı kulak koruma ekipmanı kullanın. Onaylı koruyucu gözlük kullanın. (Şek. 6) Onaylı koruyucu eldiven kullanın. (Şek. 7) Ağır işler için elverişli, kaymaya dirençli botlar kullanın. (Yalnızca uzun milli budayıcı için geçerlidir.) (Şek. 8) Doğru akım. (Şek. 9) Nominal voltaj, V 254 1867 - 007 - 10.01.2024(Şek. 10) Yağmura maruz bırakmayın. (Şek. 11) Zincir yağı doldurma. (Şek. 12) Dönme yönü, testere zinciri. (Şek. 13) Yaralanma riski. Ellerinizi testere zincirinden uzak tutun. (Şek. 14) Düğmeyi gevşetmek için sola, sıkmak için sağa çevirin. (Şek. 15) Ürün, geçerli AB direktiflerine uygundur. (Şek. 16) Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. (Şek. 17) AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi sayfadaki Teknik veriler bölümünde Teknik veriler sayfada:

ve etiketin üstünde belirtilmektedir. (Şek. 18) Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. (Şek. 21) Bu ürün elektriğe karşı yalıtılmamıştır. Ürün, yüksek voltajlı güç hattına temas ederse veya yaklaşırsa ölüme ya da ciddi yaralanmaya yol açabilir. Elektrik, ark yaparak bir noktadan diğerine sıçrayabilir. Voltaj ne kadar yüksekse elektriğin sıçrama mesafesi de o kadar uzundur. Elektrik, özellikle ıslaksalar dallardan ve diğer nesnelerden de geçebilir. Ürün ve yüksek voltajlı güç hatları ve/veya bunla- ra temas eden tüm nesneler arasında en az 10 m mesafe bırakın. Bu güvenli mesafenin dahilinde çalışmanız gerekirse çalışmaya başlamadan önce daima ilgili elektrik şirketiyle irtibata geçerek gücün kesildiğinden emin olmanız gerekir. Ürün operatörü, çalışma sırasında insanların veya hayvanların kendisine 15 me- treden fazla yaklaşmamasını sağlamalıdır. (Yalnızca uzun milli budayıcı için ge- çerlidir.) (Şek. 22) Nominal değerler plakası veya lazer baskı, seri numarasını gösterir. yyyy üretim yılı, hh ise üretim haftasıdır. Not: Ürün üzerindeki diğer simgeler/etiketler belirli bölgelerin özel sertifikalandırma gereksinimleri ile ilgilidir. Akü ve/veya akü şarj cihazı üzerindeki semboller (Şek. 23) Bu ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dö- nüştürün. (Sadece Avrupa için geçerlidir) (Şek. 24) Aküyü yalnızca PO- WER FOR ALL Sis- tem ortaklarının ürün- lerinde kullanın. (Şek. 25) Aküyü ısı (ör. sürekli yoğun gün ışığı, ateş), kir, su ve neme karşı koruyun. Patlama ve kısa devre riski vardır. (Şek. 26) (Şek. 19) Akü şarj cihazını sadece kapalı mekanlarda kullanın ve saklayın. (Şek. 20) Çift yalıtım. Üründe oluşabilecek hasarlar Aşağıdaki durumlarda ürünümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi. Üretici Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: [phone] - 007 - 10.01.2024 255Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel elektrikli alet güvenlik uyarıları UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Not: Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle çalışan (kablosuz) elektrikli aletinizi belirtmektedir. Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Elektrikli aletleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Elektrikli aletleri kullanırken çocukları ve yanınızdakileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Elektrikli aletlerin fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı elektrikli aletler ile herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır.

• Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpması riskini artırır.

• Elektrikli aleti dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kablo kullanmak, elektrik çarpması riskini azaltır.

• Elektrikli aleti mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa toprak arızası devre kesicisi (GFCI) korumalı bir güç kaynağı kullanın. GFCI kullanmak elektrik çarpması riskini azaltır. Kişisel güvenlik

• Tehlike! Elektriksel güç hattının yakınında çalıştırmayın. Ünite, yukarıdan geçen elektrik hatlarına temas edilmesinden kaynaklanacak elektrik şokuna karşı koruma sağlamak üzere tasarlanmamıştır. Elektrik hatlarıyla aranızdaki güvenli mesafe için yerel yönetmeliklere başvurun ve motorlu testere uzun milli budayıcıyı çalıştırmadan önce çalışma konumunuzun güvenli olduğundan emin olun.

• Elektrikli aletleri kullanırken dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken elektrikli aletleri kullanmayın. Elektrikli alet kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu araçlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma aygıtı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• Makinenin kendiliğinden çalışmasını önleyin. Güç kaynağına ve/veya akü grubuna bağlamadan, aracı kaldırmadan veya taşımadan önce anahtarın KAPALI konumda olduğundan emin olun. Elektrikli aletleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

• Elektrikli aleti açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Elektrikli aletin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrolünü sağlar.

1867 - 007 - 10.01.2024• Uygun giyinin. Bol elbise veya takı giymeyin. Saçınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzakta tutun. Bol elbiseler, takılar veya uzun saç hareketli parçalara takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir.

• Aletleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip alet güvenlik ilkelerini görmezden gelmeyin. Dikkatsizce gerçekleştirilen işlemler bir anda ciddi yaralanmalara neden olabilir.

• Elektrikli aletin kullanımı sırasında meydana gelen titreşim emisyonu, aletin kullanıldığı şekle bağlı olarak belirtilen toplam değerden farklılık gösterebilir. Operatörler, gerçek kullanım koşullarını ve ortamlarını dikkate alarak kendilerini koruyacak doğru önlemleri belirlemelidir (aletin kapalı kaldığı ve rölantide çalıştığı zamanlar gibi çalışma zamanlarıyla ilgili tüm hususlar dikkate alınmalıdır). Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri saklamadan önce elektrikli aletin güç kaynağı fişini çekin ve/ veya akü grubunu çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya elektrikli aleti kullanmak üzere bu talimatlara yabancı olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Elektrikli aletlerin bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya takılması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlı ise kullanmadan önce elektrikli aleti tamir ettirin. Çoğu kaza yetersiz bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.

• Elektrikli alet, aksesuarlar, araç parçaları vb. bileşenleri, çalışma koşullarını ve yapılacak işi göz önünde tutarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin düşünülen amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir.

• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri beklenmedik durumlarda aletin güvenli bir şekilde kullanılmasına ve kontrol edilmesine izin vermez. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Elektrikli aletleri sadece özel olarak geliştirilmiş akü gruplarıyla kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubunu, kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması yanıklara veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden sıvı sızabilir; bu sıvıya dokunmayın. Kazara dokunursanız temas eden kısmı bol suyla yıkayın. Sıvı, göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Hasarlı veya üzerinde değişiklik yapılmış akü grubunu veya aleti kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler; yangın, patlama ya da yaralanma riski ile sonuçlanabilecek beklenmedik durumlara yol açabilir.

• Akü grubunu veya aleti ateşe ya da aşırı sıcaklığa maruz bırakmayın. Bunların ateşe veya 130°C / 266°F üzeri sıcaklığa maruz kalması patlamaya neden olabilir.

• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir.

• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir. Uzun milli budayıcı güvenlik uyarıları - kişisel güvenlik

• Uzun milli budayıcıyı kullanırken tüm uzuvlarınızı testere zincirinden uzak tutun. Uzun milli budayıcıyı çalıştırmadan önce, testere zincirinin hiçbir şeye temas etmediğinden emin olun. Uzun milli budayıcı çalışırken bir anlık dalgınlık vücudunuzun ya da kıyafetlerinizin testere zincirine sıkışmasına neden olabilir.

• Uzun milli budayıcıyı daima sağ elinizle arka tutma kolundan, sol elinizle de ön tutma yerinden sıkıca tutun. Farklı bir el kombinasyonuyla testereyi tutarsanız kişisel yaralanma riski doğar; bunu asla yapmayın.

• Motorlu testere kendi kablosuyla ya da başka kablolarla temas edebileceğinden uzun milli 1867 - 007 - 10.01.2024 257budayıcıyı yalnızca izoleli tutma yüzeyinden tutun. Testere zincirlerinin, içinden "elektrik geçen" bir kabloya temas etmesi uzun milli budayıcının metal parçalarına "elektrik yüklenmesine" ve operatöre elektrik çarpmasına neden olabilir.

• Koruyucu gözlük takın. Kulak, baş, eller, bacaklar ve ayaklar için ilave koruyucu ekipman takmanız önerilir. Yeterli koruyucu ekipman, sıçrayan cisimlerden veya testere zincirine kazayla temas etmekten kaynaklanabilecek yaralanma riskini azaltır.

• Testereyi yalnızca sağlam, sabit ve düz bir zeminde ayakta durur konumdayken ve ayaklarınız sabit haldeyken kullanın. Kaygan veya dengesiz yüzeyler dengenizi veya uzun milli budayıcının hakimiyetini kaybetmenize neden olabilir.

• Gergin duran bir ağaç dalını keserken, dalın aniden sıçramasına/fırlamasına karşı dikkatli olun. Ağaç liflerindeki gerilim boşaldığı anda, yay gibi gerilmiş ağaç dalı operatöre çarpabilir ve/veya uzun milli budayıcının kontrolden çıkmasına neden olabilir.

• Fundalıkları veya fidanları keserken son derece dikkatli olun. İnce parçalar uzun milli budayıcıya takılıp size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

• Yağlama, zincir gerdirme ve kılavuz ve zincirin değiştirilmesi için talimatları uygulayın. Hatalı gerdirilmiş veya yağlanmış bir zincir kopabilir veya geri tepme riskini artırabilir.

• Uzun milli budayıcıyı ön tutma yeri kapalı halde ve vücudunuzdan uzak tutarak taşıyın. Uzun milli budayıcıyı taşırken ya da depolarken kılavuz kapağını mutlaka takın. Uzun milli budayıcının doğru şekilde kullanılması, hareket halindeki testere zincirine kazara temas etme riskini azaltacaktır.

• Sadece ahşabı kesin. Uzun milli budayıcıyı tasarlanan kullanım amacı dışında kullanmayın. Örneğin uzun milli budayıcıyı metal, plastik, taş duvar veya ahşap olmayan yapı malzemelerini kesmek için kullanmayın. Uzun milli budayıcının tasarlandığı işler dışında kullanılması, tehlikeli durumlara neden olabilir.

• Testere saplarını kuru, temiz, gres ve yağdan arındırılmış halde tutun. Gresli veya yağlı saplar elinizin kaymasına ve testere hakimiyetini kaybetmenize neden olabilir.

• Riskleri ve bunlardan nasıl sakınacağınızı anlayana kadar bir ağacı devirme girişiminde bulunmayın. Bir ağacı devirirken operatör veya yanındakiler ciddi şekilde yaralanabilir.

• Bu uzun milli budayıcı ağaç devirmek için tasarlanmamıştır.Uzun milli budayıcının tasarlanandan farklı işler için kullanılması operatör veya yanındakilerin ciddi şekilde yaralanmasına neden olabilir.

• İlk kez kullananların kütükleri bir testere tezgahı veya beşiği üzerinde keserek alıştırma yapmalarını önemle tavsiye ederiz. Genel uzun milli budayıcı güvenlik uyarıları Sıkışmış malzemeyi temizlerken ve uzun milli budayıcıyı depolarken ya da budayıcıda servis işlemi yaparken tüm talimatlara uyun. Anahtarın kapalı ve akü grubunun çıkarılmış olduğundan emin olun. Sıkışmış malzemeyi temizlerken veya servis işlemleri yaparken uzun milli budayıcının beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürününün kazara çalışmasını önlemek için aküyü çıkarın.

• Bu ürün, dikkatli olmamanız ya da ürünü doğru kullanmamanız halinde tehlikeli bir alettir. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

• Orijinal teknik özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Kullanmadan önce ürünü kontrol edin. Bkz. Ürünün üzerindeki güvenlik araçları sayfada: 260

Bakım sayfada: 265 . Hasarlı veya düzgün çalışmayan bir ürünü kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri, bakım ve servis talimatlarını uygulayın.

• Ürünle oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır. Çocukların veya ürünün ve/veya akünün kullanımı konusunda eğitilmemiş diğer kişilerin ürünü kullanmasına veya üründe servis işlemleri yapmasına kesinlikle izin vermeyin. Operatör yaşı yerel yönetmelikler tarafından düzenlenebilir.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü çocukların erişemeyeceği yerlerde saklayın.

• Üreticinin izni alınmadan ürün tasarımında hiçbir şekilde değişiklik yapılamaz. Her zaman orijinal aksesuarlar kullanın. Onaylanmamış değişiklikler ve/ veya aksesuarlar operatör ve başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Not: Kullanım, Ulusal veya Yerel yasalar tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun. Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun ve bunlara uyun.

• Çalışırken hiçbir insan veya hayvanın 15 metreden (50 ft) fazla yaklaşmadığından emin olun. Aynı

1867 - 007 - 10.01.2024alanda birkaç operatör çalışırken güvenli mesafe en az 15 m olmalıdır. Aksi takdirde ciddi yaralanma riski vardır. Herhangi biri yaklaşırsa ürünü derhal durdurun. Güvenlik bölgesi içinde kimsenin bulunmadığından emin olmak için arkanızı kontrol etmeden ürünü asla sallamayın.

• Ürünü yoğun sis, sağanak yağmur, kuvvetli rüzgar, şiddetli soğuk vb. olumsuz hava koşullarında asla kullanmayın. Aşırı sıcak hava, ürünün aşırı ısınmasına neden olabilir. Kötü hava koşullarında çalışmak yorucudur ve buzlu zemin, öngörülemeyen devrilme yönü vb. ek riskler doğurur.

• Çocukların ürünü kullanmasına veya yakınında bulunmasına izin vermeyin. Ürünün çalıştırılması kolay olduğu için çocuklar, tam gözetim altında tutulmadıklarında makineyi çalıştırabilirler. Bu da ciddi yaralanma riski doğurur. Ürün, yakın gözetim altında olmadığında akü ile bağlantısını kesin.

• İnsanların, hayvanların veya diğer nesnelerin ürün kontrolünüzü etkilemeyeceğinden veya bunların kesme ataşmanıyla ya da kesme ataşmanının fırlattığı sabit olmayan nesnelerle temas etmeyeceğinden emin olun.

• Kulak koruma ekipmanı taktığınızda uyarı sinyallerine veya bağırma seslerine karşı dikkatli olun. Ürün durur durmaz kulak koruma ekipmanınızı mutlaka çıkarın.

• Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla konuşun. Bu belirtiler arasında uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, cilt renginde veya durumunda değişiklik bulunmaktadır. Bu belirtiler çoğunlukla parmaklarda, ellerde veya bileklerde ortaya çıkar.

• Kesme ataşmanını onaylanmış bir siperlik olmadan asla kullanmayın. Hatalı veya arızalı bir siperlik takılması ciddi yaralanmaya neden olabilir.

• Ürün üzerinde herhangi bir çalışma yapmadan önce her zaman ürünü durdurun, aküyü çıkarın ve kesme ekipmanının tamamen durduğundan emin olun. Bileyleme talimatlarına uyulmaması geri tepme riskini önemli oranda artırır.

• Nasıl devam etmeniz gerektiği konusunda emin olmadığınız bir durumla karşılaşırsanız bir uzmana danışmalısınız. Bayiniz veya servis atölyenizle iletişime geçin. Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.

• Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.

• Ürünü hiçbir zaman yorgunken; alkol, uyuşturucu veya ilaç gibi görüşünüzü, dikkatinizi ya da doğru düşünmenizi etkileyebilecek bir maddenin etkisi altındayken kullanmayın.

• Kılavuzun ucu sabit bir cisme temas ettiği zaman ürün şiddetle yana fırlayabilir. Buna geri tepme denir. Geri tepme, ürünü/operatörü herhangi bir yöne doğru itmeye ve muhtemelen ürünün kontrolünün kaybedilmesine yetecek kadar şiddetli olabilir. Kılavuz ucuyla kesmekten kaçının.

• Bir kaza durumunda yardım isteyemeyecek durumdaysanız ürünü kullanmayın.

• Dengenizi koruyun ve yere sağlam basın. Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olun. Ani hareket etmeniz gerekebileceğini göz önünde bulundurarak çevrenizdeki olası engelleri (kökler, taşlar, dallar, hendekler vs.) kontrol edin. Eğimli yüzeyde çalışırken çok dikkatli olun.

• Gerilmiş bir ağacı keserken çok dikkatli olun. Gerilmiş bir ağaç kesildikten önce veya sonra normal konumuna geri fırlayabilir. Kendinizi yanlış konumlandırırsanız veya kesimi yanlış yerden yaparsanız ağaç size ya da ürüne çarpabilir ve kontrolü kaybetmenize neden olabilir. Her iki durum da ciddi yaralanmalara neden olabilir.

• Ürünün ağırlığını desteklemek ve kullanımını kolaylaştırmak için kuşam askılığı kullanın.

• Aspire P5-P4A için: Ürünü sağ veya sol elinizle tutun. Ellerinizi ve vücudunuzun diğer kısımlarını testere zincirinden uzak tutun. (Şek. 28)

• Aspire PE5-P4A için: Ürünü daima iki elinizle tutun. Ürünü vücudunuzun sağ tarafında tutun. (Şek. 29)

• Üründeki istenmeyen malzemeleri çıkarmadan önce motoru durdurun ve testere zincirinin dönmediğinden emin olun.

• Ürünü başka bir alana taşımadan önce durdurun. Ürünü herhangi bir mesafede taşımadan veya nakletmeden önce taşıma siperliğini takın.

• Görüş alanınızda değilken ürünü çalışır halde asla yere koymayın.

• Ürün, -10°C altındaki sıcaklıklarda çalıştırılırsa ürün ve akünün çalıştırılmadan önce en az 24 saat boyunca sıcak bir ortamda saklanması gerekir.

• Asla kesilmekte olan bir dalın altında durmayın. Bu, ciddi ve hatta ölümcül yaralanmaya neden olabilir.

• Yukarıdan geçen güç hatlarının bulunduğu bölgede çalışmak için geçerli güvenlik yönetmeliklerine uyun.

• Bu ürün elektriğe karşı yalıtılmamıştır. Ürün, yüksek voltajlı güç hattına temas ederse veya yaklaşırsa ölüme ya da ciddi fiziksel yaralanmaya yol açabilir. Elektrik, ark yaparak bir noktadan diğerine sıçrayabilir. Voltaj ne kadar yüksekse elektriğin sıçrama mesafesi de o kadar uzundur. Elektrik, özellikle ıslaksalar dallardan ve diğer nesnelerden de geçebilir. Ürün ve yüksek voltajlı güç hatları ve/veya bunlara temas eden nesneler arasında en az 10 m mesafe bırakın. Bu güvenli mesafenin dahilinde çalışmanız gerekirse çalışmaya başlamadan önce daima ilgili elektrik şirketiyle irtibata geçerek gücün kesildiğinden emin olmanız gerekir.

• Kör bir testere zinciri kaza riskini artırabilir. 1867 - 007 - 10.01.2024 259Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Üzerinize nesne düşme riski varsa bir baret kullanın. (Şek. 30)

• Onaylanmış kulak koruma ekipmanı kullanın. (Şek. 31)

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlüğü ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır. (Şek. 32)

• Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın. (Şek. 33)

• Kaymaz tabanlı koruyucu botlar veya ayakkabılar giyin. (Şek. 34)

• Testere korumalı pantolon kullanın.

• Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın; şort, açık ayakkabı giymeyin veya çıplak ayakla dolaşmayın. Saçınızı güvenli bir şekilde omuz hizanızın üzerinde toplayın.

• İlk yardım ekipmanını yakında bulundurun. (Şek. 35) Ürünün üzerindeki güvenlik araçları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. Bu bölümde ürünün güvenlik özellikleri, amacı ve ürünün düzgün çalışması için bakım ve kontrollerin nasıl yürütülmesi gerektiği açıklanmaktadır. Ürününüzde bu parçaların nerede bulunduğunu görmek için Ürüne genel bakış sayfada: 254 başlığı altındaki talimatları okuyun. Ürün bakımı doğru olarak yapılmazsa ve servis ve/ veya onarım işlemleri profesyonel olarak uygulanmazsa ürünün kullanım ömrü azalabilir ve kaza riski artabilir. Daha fazla bilgiye ihtiyacınız olursa lütfen en yakın servis bayisiyle iletişime geçin. UYARI: Güvenlik bileşenleri hasarlı olan bir ürünü asla kullanmayın. Ürünün güvenlik donanımı bu bölümde açıklandığı gibi kontrol edilmeli ve bakıma alınmalıdır. Ürününüz bu kontrollerden herhangi birini geçemezse onarım için servis noktanızla iletişime geçin. DİKKAT: Makine üzerindeki tüm servis ve onarım işlemleri özel eğitim gerektirir. Bu durum özellikle makinenin güvenlik ekipmanı için geçerlidir. Makineniz aşağıda açıklanan kontrollerden herhangi birinden geçemezse servis noktasıyla iletişime geçmelisiniz. Herhangi bir ürünümüzü satın aldığınızda profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Makinenizi satan bayi bir servis bayisi değilse size en yakın servis noktasının adresini sorun. Kullanıcı arayüzünü kontrol etme Aspire P5-P4A Yeşil LED'ler (A) şarj durumunu gösterir. Yeşil LED'ler aynı zamanda ürünün açık olduğunu gösterir.

1. ON/OFF düğmesini (B) basılı tutun. (Şek. 36)

a) Yeşil LED'ler (A) yandığında ürün açıktır. b) Yeşil LED'ler (A) yanmıyorsa ürün kapalıdır.

2. Uyarı göstergesi (C) yanıp sönüyorsa bkz.

Sorun giderme sayfada: 268

Güç tetiği kilidini kontrol etme Güç tetiği kilidi, kazara çalıştırılmayı önler. Tutma yerini bıraktığınızda güç tetiği ve güç tetiği kilidi geri hareket ederek ilk konumlarına geri döner.

1. Aspire PE5-P4A için: Kilit düğmesini ileri doğru itin.

2. Güç tetiği kilidi ilk konumundayken güç tetiğinin kilitli

olduğundan emin olun. a) Aspire P5-P4A için: (Şek. 38) b) Aspire PE5-P4A için: (Şek. 39)

3. Güç tetiği kilidini önce bir tarafa, ardından diğer

tarafa itin. Güç tetiği kilidinin ilk konumuna geri döndüğünden emin olun. a) Aspire P5-P4A için: (Şek. 40) b) Aspire PE5-P4A için: (Şek. 41)

4. Güç tetiğinin ve güç tetiği kilidinin serbestçe hareket

ettiğinden ve dönüş yayının düzgün çalıştığından emin olun. a) Aspire P5-P4A için: (Şek. 42) b) Aspire PE5-P4A için: (Şek. 43)

5. Ürünü çalıştırın; bkz.

Çalışma sayfada: 263

6. Tam hız uygulayın.

1867 - 007 - 10.01.20247. Güç tetiğini serbest bırakın ve testere zincirinin tamamen durduğundan emin olun. Kesme ekipmanı için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Sadece onaylı kılavuz/testere zinciri kombinasyonlarını ve eğeleme ekipmanını kullanın. Talimatlar için bkz. Bakım sayfada: 265

• Testere zincirini kullanırken veya üzerinde bakım yaparken koruyucu eldiven takın. Hareket etmeyen bir testere zinciri de yaralanmalara yol açabilir.

• Kesme dişlerinin doğru bir şekilde bilenmiş olmasını sağlayın. Talimatlara uyun ve önerilen eğe mastarını kullanın. Hasarlı ya da yanlış bilenmiş testere zinciri kaza riskini artırır. (Şek. 44)

• Doğru derinlik ölçeği ayarını koruyun. Talimatlara uyun ve önerilen derinlik ölçeği ayarını kullanın. Derinlik ölçeği ayarının çok büyük olması geri tepme riskini artırır. (Şek. 45)

• Testere zincirinin doğru gerginlikte olduğundan emin olun. Testere zinciri kılavuza doğru sıkıca oturmamışsa yerinden çıkabilir. Yanlış testere zinciri gerginliği kılavuzdaki, testere zincirindeki ve zincir tahrik dişlisindeki aşınmayı artırır. Bkz. Aksesuarlar sayfada: 271

• Kesme ekipmanının bakımlarını düzenli olarak yapın ve ekipmanı doğru şekilde yağlayın. Her çalışmadan önce testere zincirini yağlayın. Testere zinciri yanlış yağlanırsa kılavuzdaki, testere zincirindeki ve zincir tahrik dişlisindeki aşınma riski artar. (Şek. 47) Akü güvenliği UYARI: Güvenlik bilgilerini ve genel talimatları okuyun. Güvenlik bilgilerinin ve genel talimatların görmezden gelinmesi durumunda elektrik çarpması, yangın ve/ veya ciddi yaralanmalar meydana gelebilir. Tüm güvenlik bilgilerini ve genel talimatları ileride başvurmak üzere saklayın.

• Bu güvenlik talimatları yalnızca POWER FOR ALL sisteminin 18 V Lityum İyon şarj edilebilir aküleri için geçerlidir.

• Şarj edilebilir aküyü yalnızca POWER FOR ALL Sistem ortaklarının ürünlerinde kullanın. POWER FOR ALL ile etiketli 18 V şarj edilebilir aküler aşağıdaki ürünlerle tam uyumludur: – 18 V POWER FOR ALL akü sisteminin tüm ürünleri. – POWER FOR ALL Sistem ortaklarından tüm 18 V'lik ürünler.

• Ürününüzün kullanım kılavuzundaki akü tavsiyelerini dikkate alın. Şarj edilebilir akü ve ürün yalnızca bu şekilde tehlike olmadan kullanılabilir ve şarj edilebilir aküler tehlikeli aşırı yüklemeye karşı korunabilir.

• Aküleri yalnızca üretici veya POWER FOR ALL sistem ortakları tarafından önerilen şarj cihazlarını kullanarak şarj edin. Bir tip akü için uygun olan bir şarj cihazı başka bir aküyle kullanıldığında yangın riski doğurabilir.

• Akü kısmen şarj edilmiş olarak verilir. Akünün tam kapasitede olduğundan emin olmak için elektrikli aletinizi ilk defa kullanmadan önce ürünün aküsünü tamamen şarj edin.

• Akü gruplarını çocukların ulaşamayacağı yerlerde tutun.

• Aküyü açmayın. Kısa devre riski vardır.

• Akünün hasar görmesi veya yanlış kullanılması durumunda duman salınımı gerçekleşebilir. Akü alev alabilir veya patlayabilir. Ortamı iyice havalandırın ve olumsuz etkiler görülmesi durumunda tıbbi yardım alın. Ortaya çıkan dumanlar solunum sistemini tahriş edebilir.

• Yanlış kullanılırsa veya akü zarar görürse aküden yanıcı sıvı sızabilir. Bu sıvıyla temas etmeyin. Kazara temas ederseniz bol suyla yıkayın. Sıvı gözlerinizle temas ederse tıbbi yardım alın. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Akünün hasar görmesi durumunda sızan sıvı yakın yüzeyleri kaplayabilir. Etkilenen parçaları kontrol edin. Bu parçaları temizleyin veya gerekirse değiştirin.

• Akü grubuna kısa devre yaptırmayın. Akü grubunu, kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması yanıklara veya yangına neden olabilir.

• Akü; çivi veya tornavida gibi sivri nesnelerden ya da dışarıdan uygulanan kuvvetten zarar görebilir. Akünün yanmasına, duman çıkarmasına, patlamasına veya aşırı ısınmasına neden olacak bir dahili kısa devre meydana gelebilir.

• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir.

• Aküyü ısıya (sürekli yoğun gün ışığı, ateş, toprak, su ve nem) karşı koruyun. Patlama ve kısa devre riski vardır.

• Üründeki aküyü yalnızca -5 °C – 40 °C arasındaki ortam sıcaklıklarında kullanın.

• Aküyü yalnızca -20 °C – 50 °C arasındaki ortam sıcaklıklarında saklayın. Örneğin, yaz aylarında 1867 - 007 - 10.01.2024 261aküyü arabanızda bırakmayın. 0°C'nin altındaki sıcaklıklarda bazı cihazlarda güç kaybı yaşanabilir.

• Aküyü yalnızca 0 °C – +35 °C arasındaki ortam sıcaklıklarında şarj edin. Bu sıcaklık aralığının dışında şarj etmek, akünün hasar görme riskini artırabilir ve yangın tehlikesi oluşturabilir. Akü şarj cihazı güvenliği UYARI: Güvenlik bilgilerini ve genel talimatları okuyun. Güvenlik bilgilerinin ve genel talimatların görmezden gelinmesi durumunda elektrik çarpması, yangın ve/ veya ciddi yaralanmalar meydana gelebilir. Bu talimatları güvenli bir yerde saklayın. Şarj cihazını yalnızca tüm işlevlerin tam olarak çalıştığını onaylayabiliyor ve bunları kısıtlama olmadan gerçekleştirebiliyor veya ilgili talimatları aldıysanız kullanın.

• Bu şarj cihazı çocuklar veya fiziksel, duyusal ya da zihinsel engelli ya da deneyimsiz ve bilgisiz kişiler tarafından kullanılmak üzere tasarlanmamıştır. Bu şarj cihazı, 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel engelli ya da deneyimsiz veya bilgisiz kişiler tarafından, güvenliklerinden sorumlu bir kişi onları gözetim altında tutarsa veya şarj cihazının güvenli bir şekilde çalıştırılması konusunda onlara talimat verirse ve ilgili tehlikeleri anlarlarsa kullanılabilir. Aksi takdirde çalışma hataları oluşması ve yaralanma riski vardır.

• Kullanım, temizlik ve bakım sırasında çocukları gözetin. Bu sayede çocukların şarj cihazıyla oynamasını engelleyebilirsiniz.

• Yalnızca 1,5 Ah ve üzeri kapasiteye sahip 18 V POWER FOR ALL sistemi akülerini şarj edin. Akü voltajı, şarj cihazının akü şarj voltajıyla eşleşmelidir. Şarj edilebilir olmayan aküleri şarj etmeyin. Aksi takdirde yangın ve patlama riski vardır.

• Şarj cihazını yalnızca kapalı alanlarda kullanın ve ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Şarj cihazını temiz tutun. Kir, elektrik çarpması riski oluşturur.

• Kullanımdan önce her zaman şarj cihazını, kabloyu ve fişi kontrol edin. Herhangi bir hasar tespit ederseniz şarj cihazını kullanmayı bırakın. Şarj cihazını kendi başınıza açmayın. Onarım işlemleri yalnızca orijinal yedek parçalar kullanılarak Husqvarna veya yetkili bir satış sonrası servis merkezi tarafından yapılmalıdır. Hasar görmüş şarj cihazları, kablolar ve fişler elektrik çarpması riskini artırır.

• Şarj cihazını kolaylıkla alev alabilecek (ör. kağıt ve kumaş gibi) yüzeyler üzerinde veya yanıcı ortamlarda çalıştırmayın. Şarj cihazı çalışma sırasında ısındığı için yangın riski vardır.

• Şarj cihazının havalandırma deliklerini kapatmayın. Aksi takdirde şarj cihazı aşırı ısınabilir ve düzgün çalışmayabilir.

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Akünün hasar görmesi veya yanlış kullanılması durumunda duman salınımı da gerçekleşebilir. Ortamı iyice havalandırın ve olumsuz etkiler görülmesi durumunda tıbbi yardım alın. Ortaya çıkan dumanlar solunum sistemini tahriş edebilir.

• Zorlayıcı koşullarda aküden sıvı sızabilir. Bu sıvıyla temas etmeyin. Kazara temas ederseniz bol suyla yıkayın. Sıvı gözlerinizle temas ederse tıbbi yardım alın. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Yalnızca Büyük Britanya'da satılan ürünler: Ürününüzde, dahili sigortası bulunan BS 1363/A onaylı bir elektrik fiş bulunur (BS 1362 uyarınca ASTA onaylı). Fişiniz, priz çıkışlarına uymuyorsa fiş prizden çıkarılmalı ve yetkili müşteri hizmetleri noktası tarafından yerine uygun bir fiş takılmalıdır. Yedek fiş, orijinal fiş ile aynı sigorta değerine sahip olmalıdır. Olası bir elektrik çarpması tehlikesini önlemek için çıkarılan fiş bertaraf edilmelidir ve asla başka bir duvar prizine takılmamalıdır. Bakım için güvenlik talimatları UYARI: Ürün üzerinde bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bakım ve diğer kontrolleri gerçekleştirmeden veya ürünü monte etmeden önce aküyü çıkarın.

• Operatör, yalnızca kullanım kılavuzunda gösterilen bakım ve servis işlemlerini uygulamalıdır. Daha geniş çaplı bakım ve servis için servis bayinizle iletişime geçin.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Güçlü deterjanlar plastiğe zarar verebilir.

• Bakım yapmamanız ürünün kullanım ömrünü azaltır ve kaza riskini artırır.

• Ürünün güvenlik araçları başta olmak üzere tüm servis ve onarım işlemleri için özel eğitim gerekir. Bakım yaptıktan sonra bu kullanım kılavuzundaki tüm kontroller onaylanmazsa servis bayinizle iletişime geçin. Ürününüz için profesyonel onarım ve servis hizmetinin mevcut olduğunu garanti ederiz.

• Sadece orijinal yedek parça kullanın.

1867 - 007 - 10.01.2024Aspire PE5-P4A Montajı Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlayın. Budayıcıyı teleskopik mile takma

1. Budayıcıyı (A) teleskopik mile (B) takın. Budayıcı,

teleskopik mildeki tutucuya kolay bir şekilde oturmalıdır, oturmuyorsa düzgün takılmamış demektir. (Şek. 48)

2. Düğmeyi (C) sıkın.

Not: Budayıcı teleskopik mile takıldığında, budayıcının kullanıcı arayüzü bağlantısı kesilir. Teleskopik mil uzunluğunun ayarlanması

1. Milin (A) üzerindeki vida kolunu gevşetin. (Şek. 49)

2. Mili uygun bir uzunlukta olacak şekilde ayarlayın.

3. Vida kolunu (B) sıkın.

Kancayı duvara monte etme

• Kancayı iç mekanda monte edin.

• Kancayı güneş ışığından uzak ve -10°C ile 70°C arası bir ortam sıcaklığında tutun.

• Kancayı alçıpan, ahşap veya beton duvara monte edin. DİKKAT: Duvarın en az 30 kg yük taşıyabildiğinden emin olun.

• Kancayı, 3 vida (A) ile duvara monte edin. Gerekirse dübel (B) kullanın. DİKKAT: Vidaların duvar tipinize uygun olduğundan emin olun. a) Aspire P5-P4A için: (Şek. 50) b) Aspire PE5-P4A için: (Şek. 51)

• Ürününüze yönelik mevcut depolama aksesuarları hakkında bilgi almak için Husqvarna servis noktanızla görüşün. Ürünü kancaya asma

• Budayıcıyı resimde gösterildiği gibi kancaya asın. (Şek. 52)

• Direği resimde gösterildiği gibi kancaya asın. (Şek. 53) Çalışma Ürünü kullanmadan önce işlev kontrolü yapma

1. Hava girişini kire ve hasara karşı kontrol edin.

Üründeki kirleri ve istenmeyen malzemeleri bir fırça ile temizleyin.

2. Tüm somunları ve vidaları sıkın.

3. Budayıcının doğru şekilde takıldığından emin olun.

4. Budayıcıyı çatlak gibi hasarlara karşı kontrol edin.

Hasarlıysa budayıcıyı değiştirin.

5. Kapakların doğru şekilde takıldığından ve hasarlı

olmadığından emin olun.

6. Ürünün doğru şekilde çalıştığından emin olun.

Akü UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalısınız. Aküyü ve akü şarj cihazını doğru ortam sıcaklıklarında tutun. Ortam sıcaklığı Ürünün içindeki akü- nün çalışması -5 °C – 40 °C Akü şarj etme sıcak- lığı 0 °C – 35 °C Aküyü şarj etme İlk kullanımdan önce aküyü şarj edin. Not: Şarj işlemi yalnızca akü sıcaklığı, izin verilen şarj sıcaklığı aralığında (0 °C – 35 °C) olduğunda mümkündür.

1. Akü şarj cihazının güç kablosunu topraklamalı bir

elektrik prizine bağlayın. DİKKAT: Şebeke voltajının ve frekansının doğru olduğundan emin olun.

2. Aküyü, akü şarj cihazına yerleştirin. Yeşil renkli

LED yanıp söndüğünde akü, akü şarj cihazına bağlanmıştır. (Şek. 54) 1867 - 007 - 10.01.2024 2633. Akü şarj cihazındaki yeşil renkli LED sürekli olarak yandığında akü tamamen şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.

4. Şarj cihazının şebeke bağlantısını kesin.

DİKKAT: Güç kablosunu çekmeyin.

5. Aküyü, akü şarj cihazından çıkarın.

Akü şarj cihazındaki akü durum LED'i Akü şarj cihazındaki kırmızı renkli LED (A) ve yeşil renkli LED (B), akü durumunu gösterir. Bkz. Aküyü şarj etme sayfada: 263

(Şek. 55) LED Akü durumu Yeşil renkli LED hızlıca yanıp sönmektedir. Akü şarj ediliyordur. Yeşil renkli LED yanıp sönmektedir. Akü, %80 oranında şarj olmuştur. Yeşil renkli LED sürekli olarak yanmaktadır. Akü tamamen şarj olmuş- tur. Kırmızı renkli LED sürekli olarak yanmaktadır. Bkz. Akü şarj cihazında sorun giderme sayfada:

Kırmızı renkli LED hızlıca yanıp sönmektedir. Bkz. Akü şarj cihazında sorun giderme sayfada:

Ürün üzerindeki akü durumu LED'i Akü ürüne takıldığında, ürün üzerindeki LED'ler akü durumunu gösterir. (Şek. 56) LED Akü durumu LED 1, 2 ve 3 yan- maktadır. Tamamen şarj edilmiştir. LED 1 ve 2 yanmak- tadır. Yeterli miktarda şarj olmuştur LED 1 yanmaktadır. Akü gücü düşüktür. LED 1 yanıp sön- mektedir. Akü boştur. Akü durum göster- gesi yanıp sönmektedir. Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada: 263

Aküyü ürüne bağlama UYARI: Üründe yalnızca POWER FOR ALLsisteminin P4A 18 V lityum iyon akülerini kullanın.

1. Akünün tamamen şarj edilmiş olduğundan emin

2. Aküyü, ürünün akü tutucusuna yerleştirin. Akü,

tutucuya kolay bir şekilde oturmalıdır, oturmuyorsa düzgün takılmamış demektir. a) Aspire P5-P4A için: (Şek. 57) b) Aspire PE5-P4A için: (Şek. 58)

3. Aküyü, akü yuvasına tamamen itin. Akü yerine

oturduğunda bir tık sesi duyarsınız.

4. Mandalın düzgün bir şekilde yerine oturduğundan

emin olun. Ürünü çalıştırma Aspire P5-P4A

1. Kullanıcı arayüzündeki (A) ON/OFF düğmesine

basın. LED ışıklar yanar. (Şek. 59)

2. Güç tetiği kilidini (B) sol ya da sağ taraftan itin ve güç

tetiğini (C) tutun. Ürünü çalıştırma Aspire PE5-P4A

1. Kilit düğmesini ileri doğru itin. (Şek. 37)

2. Güç tetiği kilidini (A) sol ya da sağ taraftan itin ve güç

tetiğini (B) tutun. (Şek. 60) Dalları kesme UYARI: Yukarıdan geçen elektrik hatlarının yakınında çalışırken çok dikkatli olun. Düşen dallar kısa devreye neden olabilir.

• Mümkün oldukça dalı dik açıyla kesebileceğiniz şekilde pozisyon alın. (Şek. 61)

• Büyük dalları bölümler halinde keserek düştükleri yeri daha iyi kontrol edebilirsiniz. Düşen dalların yere çarptıktan sonra kullanıcının bulunduğu yöne doğru sıçrayabileceğine de dikkat etmelisiniz. (Şek. 62)

• Dalın kökündeki yumruyu asla kesmeyin. Bu, bitkinin iyileşme sürecini yavaşlatırken mantar saldırısı riskini artırır. (Şek. 63)

• Kesme sırasında destek sağlamak için kesme kafasının tabanındaki durma noktasını kullanın. Bu, kesme ataşmanının dalın üstünde zıplama yapmasına engel olur. (Şek. 64)

• Dalı kesmeye başlamadan önce dalın altında bir ilk kesik oluşturun. Bu, kabuğun ağaçta kalıcı hasar oluşmasına ve iyileşme sürecinin yavaşlamasına neden olabilecek şekilde parçalanmasını önler. Kesik, sıkışmayı önlemek için dal kalınlığının ⅓'ünden derin olmamalıdır. Kesme ataşmanını daldan çekerken sıkışmayı önlemek için zinciri çalışır durumda tutun. (Şek. 65)

1867 - 007 - 10.01.2024• Yere sağlam bastığınızdan ve çalışırken dalların, taşların ve ağaçların size engel olmayacağından emin olun. UYARI: Kesme ataşmanı tamamen görüş açınızda olmadığı sürece güç tetiğini çalıştırmayın. Aspire P5-P4A ürününü durdurma

1. Güç tetiğini serbest bırakın.

2. Kullanıcı arayüzündeki ON/OFF düğmesine basın.

3. Serbest bırakma düğmesine basın ve aküyü çekip

çıkarın. (Şek. 66) Aspire PE5-P4A ürününü durdurma

1. Güç tetiğini serbest bırakın.

2. Ürünü kilitlemek için güç tetiği kilidinin kilit düğmesini

3. Akü ayırma düğmesine basın ve aküyü çekip çıkarın.

4. Gerekirse teleskopik mili üründen çıkarın.

Bakım Giriş UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın. UYARI: Ürün üzerinde bakım yapmadan önce aküyü çıkarın. Bakım takvimi Bakım Günlük Haftalık Aylık Ürünün dış parçalarını kuru bir bezle temizle- yin. Su kullanmayın.

Çalıştırma ve durdurma düğmesinin doğru şekilde çalıştığından ve hasarlı olmadığından emin olun.

Güç tetiğinin ve güç tetiği kilidinin güvenlik açısından doğru çalıştığından emin olun.

Tüm kontrollerin çalıştığından ve hasarlı ol- madığından emin olun.

Tutma yerlerini temiz ve kuru tutun. Tutma yerlerinde yağ ve gres olmadığından emin olun.

Testere zinciri kapağının hasarlı olmadığın- dan emin olun. Hasarlıysa testere zinciri ka- pağını değiştirin.

Vida ve somunların sıkı olduğundan emin olun.

Aküdeki serbest bırakma düğmelerinin ça- lıştığından ve aküyü ürüne sabitlediğinden emin olun.

Akü şarj cihazının doğru şekilde çalıştığından emin olun.

Akünün zarar görmemiş olduğundan emin olun.

Akünün şarj edilmiş olduğundan emin olun. X 1867 - 007 - 10.01.2024 265Bakım Günlük Haftalık Aylık Akü şarj cihazının zarar görmediğinden emin olun.

Testere zincirini kontrol edin. X Testere zincirini bileyin. X Testere zincirinde gerginliği kontrol edin. X Testere zincirini yağlayın. X Testere zincirinin güç tetiği kullanılmadan dönmediğinden emin olun.

Tüm kabloları, kaplinleri ve bağlantıları kon- trol edin. Hasar veya kir olmadığından emin olun.

Testere zinciri kapağını temizleyin. X Kılavuzun kenarlarındaki çapakları temizle- yin.

Akü ile ürün arasındaki bağlantıları kontrol edin. Akü ile akü şarj cihazı arasındaki bağ- lantıyı kontrol edin.

Budayıcının hasarlı olmadığından emin olun. Hasarlıysa budayıcıyı değiştirin. Budayıcı ile ilgili tüm bakım işlemlerinin yetkili bir Husqvarna bayisi tarafından yapılması gerekir. Zincir tahrik dişlisinin aşınma durumunu kon- trol edin. Zincir tahrik dişlisini yaklaşık 20 saat kullanımdan sonra ya da gere- kirse daha sık değiştirin. Kesme ekipmanını kontrol etme

1. Perçin ve zincir dişlilerinde çatlak olmadığından ve

gevşemiş bir perçin bulunmadığından emin olun. Gerekirse değiştirin. (Şek. 68)

2. Testere zincirinin kolayca bükülebildiğinden emin

olun. Kolay bükülemiyorsa testere zincirini değiştirin.

3. Perçin ve zincir dişlerinde aşınma olup olmadığını

incelemek için testere zincirini yeni bir testere zinciriyle karşılaştırın.

4. Kesim dişinin en uzun parçası 4 mm'den / 0,16

inç'ten kısaysa testere zincirini değiştirin. Ayrıca, kesicilerde çatlak varsa testere zincirini değiştirin. (Şek. 69) Kılavuzu ve testere zincirini değiştirme

1. Kilitleme düğmesini saat yönünün tersine çevirin ve

koruyucu kapağı (A) çıkarın. (Şek. 70)

2. Kılavuzu takılı testere zinciriyle birlikte çıkarın.

3. Testere zincirini kılavuzdan çıkarın.

4. Kılavuzun oluğuna yeni bir testere zinciri yerleştirin.

5. Oluklu yeni kılavuzu (B), cıvata (E) üzerine ve deliği

(D) de kılavuz pimi (F) üzerine takın.

6. Testere zincirini tahrik dişlisinin (G) çevresine takın.

Kesme dişinin tahrik dişlisinin (C) aksi yönüne baktığından emin olun.

7. Koruyucu kapağı (A) takın ve kilitleme düğmesini

saat yönünde çevirin.

8. Testere zincirini sıkın. Talimatlar için bkz.

Testere zinciri gerginliğini ayarlama sayfada: 267

Testere zincirini bileylemek için Kılavuz ve testere zinciri hakkında bilgi UYARI: Testere zincirini kullanırken veya üzerinde bakım yaparken koruyucu eldiven takın. Hareket etmeyen bir testere zinciri de yaralanmalara yol açabilir. Aşınmış veya hasarlı kılavuzu ya da testere zincirini, Husqvarna tarafından tavsiye edilen kılavuz ve testere zinciri kombinasyonuyla değiştirin. Bu, ürünün güvenlik işlevlerini sürdürmesi açısından gereklidir. Tavsiye ettiğimiz yedek kılavuz ve zincir kombinasyonları listesini görmek için Aksesuarlar sayfada: 271 kısmına bakın.

• Kılavuz uzunluğu, inç/cm. Kılavuz uzunluğu ve zincir türü ile ilgili bilgiler genelde kılavuzun arka ucunda bulunur. (Şek. 71)

• Zincir bakla açıklığı, inç. Testere zincirinin tahrik bağlantıları arasındaki mesafe, kılavuzun ucundaki 266 1867 - 007 - 10.01.2024dişlinin ve tahrik dişlisinin arasındaki mesafeyle hizalanmış olmalıdır. (Şek. 72)

• Tahrik bağlantısı sayısı. Tahrik bağlantısı sayısı kılavuz türüne göre belirlenir. (Şek. 73)

• Kılavuz oluğu genişliği, inç/mm. Kılavuzdaki oluğun genişliği zincir tahrik bağlantısının genişliği ile aynı olmalıdır. (Şek. 74)

• Kılavuz, ürünle hizalanmış olmalıdır. (Şek. 75)

• Tahrik bağlantısı genişliği, mm/inç. (Şek. 76) Kesicileri bileme hakkında genel bilgiler Kör bir testere zincirini kullanmayın. Testere zinciri körse kılavuzu ağaca doğru itmek için daha fazla basınç uygulamanız gerekir. Testere zinciri çok körse hiç ağaç yongası çıkmaz, sadece talaş çıkar. Keskin testere zinciri ağacı keserek ilerler ve ağaç yongaları uzun ve kalın olur. UYARI: Bileme talimatlarına uymamanız halinde geri tepme kuvveti çok fazla artar. Not: Testere zincirinin bilenmesi hakkında bilgi için Kesicileri bileme sayfada: 267 bölümüne bakın. Kesicileri bileme

1. Kesme dişlerini bilemek için yuvarlak bir eğe ve eğe

mastarı kullanın. (Şek. 77) Not: Husqvarna tarafından testere zinciriniz için tavsiye edilen eğe ve mastar hakkında bilgi için bkz. Aksesuarlar sayfada: 271

2. Eğe mastarını kesiciye doğru şekilde uygulayın. Eğe

mastarı ile birlikte verilen talimatlara bakın.

3. Eğeyi kesme dişinin iç kısmından çekerek dışarı

çıkarın. Çekme hareketindeki basıncı azaltın. (Şek. 78)

4. Tüm kesme dişlerinin bir tarafındaki malzemeyi

5. Ürünü ters çevirin ve diğer taraftaki malzemeyi

6. Tüm kesme dişlerinin aynı uzunlukta olduğundan

emin olun. Testere zinciri gerginliğini ayarlama UYARI: Doğru gerginlikte olmayan bir testere zinciri kılavuzdan çıkarak ciddi yaralanma veya ölüme neden olabilir. Testere zinciri kullandığınızda uzar. Doğru olduğundan emin olmak için testere zincirinin gerginliğini düzenli olarak ayarlamak önemlidir. Ürünü çalıştırmadan önce testere zincirinin gerginliğini kontrol edin. Testere zincirini, elle serbestçe çekilebilir olduğu sürece mümkün olduğu kadar sıkın. Not: Yeni bir testere zincirinin alıştırma süresi vardır. Bu süre boyunca gerginliği daha sık kontrol edin.

1. Testere zincirini sıkmak için zincir gerginliği

ayarlayıcısını saat yönünde çevirin. Testere zincirine mümkün olduğunca fazla gerginlik uygulayın. Kılavuza sıkıca bağlanmalıdır. (Şek. 79) Not: Ayarlayıcıyı daha fazla gerginlik için yukarı (+) ve daha az gerginlik için aşağı (-) çevirin. Testere zinciri, el ile kolayca çevrilebildiği ancak kılavuza sıkıca bağlandığı anda doğru şekilde sıkılmıştır.

2. Testere zincirini elinizle serbestçe çekebildiğinizden

ve zincirin kılavuzdan sarkmadığından emin olun. (Şek. 80) Kesme donanımını yağlamak için UYARI: Kesme donanımının iyi bir şekilde yağlanmaması zincirin kopmasına neden olarak ciddi veya ölümcül yaralanmalara yol açabilir. UYARI: Atık yağ kullanmayın! Atık yağ insanlar, ürün ve çevre açısından tehlikelidir. Testere zinciri yağı

• Testere zincirine iyi yapışan bir testere zinciri yağı kullanın. Testere zinciri yağı, sıcak yaz veya soğuk kış şartları gibi tüm hava koşullarında viskozitesini korumalıdır.

• Testere zincirinin ömrünü maksimuma çıkarmak ve çevresel zararı minimuma indirmek için Husqvarna zincir yağı kullanın. Husqvarna testere zinciri yağı mevcut değilse standart bir testere zinciri yağı kullanın.

• Testere zincirlerinin yağlanması için yağ bulunmayan bölgelerde X-Guard BIO zincir yağı kullanılabilir.

• Testere zincirinin doğru şekilde yağlandığından emin olun. Testere zinciri yağıyla doldurun ve gerekirse testere zinciri yağlamasını kontrol edin. 1867 - 007 - 10.01.2024 267Kılavuzu kontrol etme

1. Kılavuzun kenarlarında çapak olup olmadığını

kontrol edin. Bir eğe kullanarak çapakları temizleyin. (Şek. 81)

2. Kılavuzun oluğunu temizleyin. (Şek. 82)

3. Kılavuzdaki oluğun aşınmış olup olmadığını kontrol

edin. Gerekirse kılavuzu değiştirin. (Şek. 83)

4. Kılavuz ucunun kaba veya çok aşınmış olup

olmadığını kontrol edin. (Şek. 84)

5. Kullanım ömrünü uzatmak için kılavuzu her gün

çevirin. (Şek. 85) Ürünü, aküyü ve akü şarj cihazını temizleme

1. Kullandıktan sonra ürünü kuru bir bezle temizleyin.

2. Aküyü ve akü şarj cihazını kuru bir bezle temizleyin.

Akü kılavuz raylarını temiz tutun.

3. Kullanmadan önce akü üzerindeki terminaller ve akü

şarj cihazının temiz olduğundan emin olun.

4. Koruyucu kapağın iç yüzeyini bir fırçayla temizleyin.

Aküyü ve akü şarj cihazını kontrol etme

1. Aküyü çatlak gibi hasarlara karşı kontrol edin.

2. Akü şarj cihazını çatlak gibi hasarlara karşı kontrol

3. Akü şarj cihazının bağlantı kablosunun hasarlı

olmadığını ve üzerinde çatlaklar bulunmadığını kontrol edin. Sorun giderme Kullanıcı arayüzü Aspire P5-P4A Sorun Olası arızalar Olası çözüm Yeşil çalıştırma LED'i yanıp sönüyor. Düşük akü voltajı. Aküyü şarj edin. Kırmızı hata LED'i yanıp sönüyor. Aşırı yük. Kesme ataşmanı tıkanmıştır. Ürünü durdu- run. Aküyü çıkarın. Kesme ataşmanını is- tenmeyen malzemelerden temizleyin. Zinciri gevşetin. Sıcaklık değişimi. Ürünün soğumasını bekleyin. Güç tetiğine ve çalıştırma düğmesine aynı anda basılmıştır. Güç tetiğini serbest bırakın ve çalıştırma düğmesine basın. Yeşil renkli LED ve kırmızı renkli LED sı- rayla yanıp sönüyor. Akü boştur. Aküyü şarj edin. Akü arızalıdır. Servis noktanızla görüşün. Akü şarj cihazında sorun giderme Akü şarj cihazındaki LED Neden Çözüm Yeşil renkli LED yanı- yor ve kırmızı renkli LED yanıp sönüyor. Akü, akü şarj cihazına doğru şe- kilde takılmamıştır. Aküyü şarj cihazından çıkarın ve aküyü, akü şarj cihazı- na tekrar takın. Akü konektörleri kirlidir. Akü konektörlerini temizleyin. Ortam sıcaklığı çok yüksek veya çok düşüktür. Akü şarj cihazını, 0°C – +35°C arasındaki sıcaklıklarda kullanın. Akü hasarlıdır. Aküyü değiştirin. 268 1867 - 007 - 10.01.2024Akü şarj cihazındaki LED Neden Çözüm Yeşil renkli LED ve kırmızı renkli LED yanmıyor. Akü şarj cihazı şebeke prizine doğru şekilde bağlanmamıştır. Akü şarj cihazını bir şebeke prizine takın. Arızalı şebeke prizi. Akü şarj cihazını nominal değerler plakasında belirtilen voltaj ve frekansa uygun olarak bağlayın. Akü şarj cihazı kablosu hasarlı- dır. Onaylı bir servis noktasıyla görüşün. Akü şarj cihazı hasarlıdır. Diğer hatalar. Başka hatalar oluşması durumunda ürünün kapalı olduğundan emin olun, aküyü çıkarın ve onaylı bir servis noktasıyla iletişime geçin. Taşıma ve saklama Taşıma ve depolama

• Ürün ile birlikte verilen Lityum İyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.

• Üçüncü taraflar ve aracı nakliye şirketleri de dahil olmak üzere, ticari amaçlı taşıma işlemlerinde ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.

• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.

• Aküyü bir ambalaja yerleştireceğiniz zaman açık kontakları bantlayın. Aküyü ambalaj içine hareket etmesini engelleyecek şekilde sıkıca yerleştirin.

• Depolama veya taşıma için aküyü çıkarın.

• Aküyü ve akü şarj cihazını nem ve don olmayan kuru bir yerde saklayın.

• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığın -20°C / -4°F ile +50°C / 122°F arasında olduğu ve doğrudan güneş ışığı almayan bir yerde depolayın.

• Akü şarj cihazını, sıcaklığın 5°C / 41°F ile 45°C / 113°F arasında olduğu ve doğrudan güneş ışığı almayan bir yerde depolayın.

• Akü şarj cihazını yalnızca ortam sıcaklığı 0°C / 32°F ile 35°C / 95°F arasındayken kullanın.

• Ürünü sıcaklığın -40°C / -40°F ile +60C° / 140°F arasında olduğu bir yerde depolayın.

• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.

• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.

• Depolama sırasında aküyü akü şarj cihazından uzakta tutun. Çocukların ve diğer izinsiz kişilerin ekipmana dokunmasına izin vermeyin. Ekipmanı kilitleyebileceğiniz bir yerde tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yapın.

• Taşıma ve depolama sırasında yaralanmaları veya ürünün hasar görmesini önlemek için taşıma siperliğini kullanın.

• Taşıma sırasında ürünü güvenli bir şekilde sabitleyin. Akünün, akü şarj cihazının ve ürünün bertaraf edilmesi Aşağıdaki sembol, ürünün evsel atık olmadığını gösterir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. Bu, çevrenin ve insanların zarar görmesini önlemeye yardımcı olur. Daha fazla bilgi için yerel yetkililerle, evsel atık servisiyle veya bayinizle görüşün. (Şek. 23) Not: Sembol, ürün veya ürün paketi üzerinde gösterilir. 1867 - 007 - 10.01.2024 269Teknik veriler Teknik veriler Aspire P5-P4A Aspire PE5-P4A Motor Tip PMDC 18 V PMDC 18 V Zincir hızı, m/sn 4,9 4,9 Ağırlık Aküsüz, kg/lb 1,6/3,5 3,1/6,8 Gürültü emisyonu

Ses gücü düzeyi, ölçülmüş dB(A) 88 88 Ses gücü düzeyi, garantili L

dB(A) 91 90 Ses düzeyleri

Operatörün kulağındaki eş değer ses basıncı düzeyleri, dB(A) 75 74 Titreşim düzeyleri

ISO 22867'ye göre ölçülen tutma yerlerindeki titreşim seviyeleri, m/sn

Katlanmışken, ön tutma yeri/arka tutma yeri – 0,5/0,5 Açılmışken, ön tutma yeri/arka tutma yeri – 0,3/0,3 Ana tutma yeri/Yardımcı tutma yeri 0,8/0,4 – Onaylı aküler Bu ürün tüm POWER FOR ALL akülerle kullanılabilir. En iyi performans için en az 4,0 Ah'lik akülerin kullanılması önerilir. Akü P4A 18-B45 P4A 18-B72 Tip Lityum iyon Lityum iyon Akü kapasitesi, Ah 2,5 4,0 Nominal voltaj, V 18 18 Ağırlık, kg 0,35 0,65

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü emisyonu düzeyi. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultu- sunda ölçüm sonucundaki dağılımı ve aynı modelin farklı ürünleri arasındaki değişimleri de içermesidir.

ISO 22868'e göre, eş değer ses basınç düzeyi, çeşitli çalışma koşullarında farklı ses basınç düzeyleri için zaman ağırlıklı enerji toplamı olarak hesaplanır. Eş değer ses basıncı düzeyi için tipik istatistik dağılım, 3 dB (A) değerinde bir standart sapmadır.

Eş değer titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/sn

şeklindedir. 270 1867 - 007 - 10.01.2024Akü P4A 18-B45 P4A 18-B72 Hücre sayısı (Lityum-iyon) 5 10 Onaylı akü şarj cihazları Akü şarj cihazı P4A 18-C70 Giriş voltajı, V Şarj cihazı nominal değerler bilgilerine bakın. Frekans, Hz 50-60 Güç, W 70 Aksesuarlar Kılavuz ve testere zinciri kombinasyonları Aşağıdaki kombinasyonlar CE onaylıdır. Kılavuz Testere zinciri Uzunluk, inç Aralık, inç Ölçek, mm Tip Uzunluk, tahrik bağ- lantısı sayısı 5 1/4 inç 1,1 SP11G 32 Testere zincirini eğeleme ve eğe mastarı Doğru eğeleme açılarını elde etmek için önerilen eğe mastarını kullanın. Testere zincirinin keskinliğini yeniden kazanması için her zaman önerilen eğe mastarını kullanmanızı öneririz. Ürününüzde hangi testere zincirinin bulunduğunu bilmiyorsanız servis bayinizle görüşün. mm/inç mm/inç SP11G 3,5 / 9/64 60° 30° 0° 0,4/0,016 5299371-01 1867 - 007 - 10.01.2024 271Uyumluluk Bildirimi AB Uyumluluk Bildirimi Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Akülü budayıcı ve uzun milli budayıcı Marka Husqvarna Tip/Model Aspire P5-P4A, Aspire PE5-P4A Kimlik 2022 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Direktif/Yönetmelik Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 62841-1:2015/A11:2022, EN ISO

63000:2018. DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158, makine direktifinin (2006/42/AT) 12. maddesinin 3b hususuna uygun şekilde gönüllü olarak AT tip incelemesi gerçekleştirmiştir. AT tip inceleme sertifikası şu numaraya sahiptir: 4815039.22006. 2000/14/AT Direktifi, Ek V uyarınca uygulanan uygunluk değerlendirme prosedürü. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 270

Huskvarna, 2022-06-22 Claes Losdal, AR-GE Müdürü, Husqvarna AB Teknik dokümantasyon sorumlusu Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: [phone] Faks: [phone] [e-mail] 272 1867 - 007 - 10.01.2024Lisanslar Telif Hakkı

2012–2020 STMicroelectronics Garanti, normal aşınma ve yıpranma, ihmal, hatalı kullanım, yetkisiz onarım veya emme cihazının yanlış voltaja bağlanması sonucunda oluşan arızaları kapsamaz. Tüm hakları saklıdır. Kaynak ve ikili biçimlerde, değişiklik yapılıp yapılmaması fark etmeksizin yeniden dağıtımına ve kullanımına, aşağıdaki koşulların karşılanması koşuluyla izin verilir:

• Kaynak kodun yeniden dağıtımı, yukarıdaki telif hakkı bildirimini, bu koşullar listesini ve aşağıdaki sorumluluk reddini içermelidir.

• İkili biçimdeki yeniden dağıtımlar, yukarıdaki telif hakkı bildirimini, bu koşullar listesini ve aşağıdaki sorumluluk reddini, dağıtımla birlikte sağlanan belgelerde ve/veya diğer malzemelerde yeniden oluşturmalıdır.

• STMicroelectronics'in adı veya katkıda bulunanların adları, önceden özel yazılı izin olmadan bu yazılımdan türetilen ürünleri desteklemek veya tanıtmak için kullanılamaz. BU YAZILIM TELİF HAKKI SAHİPLERİ VE KATKIDA

BULUNANLAR TARAFINDAN "OLDUĞU GİBİ"

SAĞLANIR VE TİCARİ ELVERİŞLİLİK VE BELİRLİ BİR AMACA UYGUNLUK ZIMNİ GARANTİLERİ DAHİL

VEYA HAKSIZ FİİL (İHMAL VEYA BAŞKA BİR ŞEKİLDE) DURUMUNDA, BU TÜR BİR HASAR OLASILIĞI KONUSUNDA BİLDİRİLMİŞ OLSA BİLE

2009-2019 Arm Limited. Tüm hakları saklıdır. Sürüm 2.0, Ocak 2004 http://www.apache.org/licenses/ KULLANIM, ÇOĞALTMA VE DAĞITIM İÇİN HÜKÜM VE KOŞULLAR

"Lisans" , bu belgenin 1. ve 9. Bölümlerinde tanımlandığı şekilde kullanım, çoğaltma ve dağıtım için hüküm ve koşullar anlamına gelir. "Lisans veren", lisansı veren telif hakkı sahibi veya telif hakkı sahibi tarafından yetkilendirilmiş kuruluş anlamına gelir. "Tüzel Kişilik", hareket eden tüzel kişinin ve bu tüzel kişiyi kontrol eden, bu tüzel kişi tarafından kontrol edilen veya bu tüzel kişilikle ortak kontrol altında olan diğer tüm tüzel kişilerin birliği anlamına gelir. Bu tanımın amaçları doğrultusunda, "kontrol" (i) sözleşmeyle veya başka bir şekilde, doğrudan veya dolaylı olarak bu tür bir kuruluşun yönlendirilmesi veya yönetilmesi gücü ya da (ii) tedavüldeki hisselerin yüzde elli (%50) veya daha fazlasına sahip olması ya da (iii) bu tür bir işletmenin intifa hakkı anlamına gelir. "Siz" (veya "Sizin"), bu Lisans tarafından verilen izinleri uygulayan bir birey veya Tüzel Kişilik anlamına gelir. "Kaynak" biçimi, yazılım kaynak kodu, belge kaynağı ve yapılandırma dosyaları dahil ancak bunlarla sınırlı olmamak üzere değişiklik yapmak için tercih edilen biçim anlamına gelir. "Nesne" biçimi, derlenen nesne kodu, oluşturulan belge ve diğer medya türlerine dönüştürme dahil ancak bunlarla sınırlı olmamak üzere, bir Kaynak biçimin mekanik dönüşümü veya çevrilmesinden kaynaklanan her türlü biçim anlamına gelir. "Çalışma", Kaynak ya da Nesne biçiminde, çalışmaya dahil edilen ya da çalışmaya eklenen bir telif hakkı bildirimiyle belirtildiği gibi (aşağıdaki Ekte bir örnek verilmiştir) Lisans kapsamında sunulan yazarlık çalışması anlamına gelir. "Türev Çalışmalar", Kaynak ya da Nesne biçiminde, Çalışmaya dayanan (ya da çalışmadan türetilen) ve editoryal revizyonların, açıklamaların, ayrıntıların ya da diğer değişikliklerin bir bütün olarak orijinal bir yazarlık çalışmasını temsil ettiği herhangi bir çalışma anlamına gelir. Bu Lisansın amaçları doğrultusunda, Türev Çalışmalar, Çalışmanın ve Türev Çalışmalarının arayüzlerinden ayrılabilen veya yalnızca bu arayüzlere bağlanabilen (veya adla bağlanan) çalışmaları içermeyecektir. "Katkı", Çalışmanın orijinal sürümü ve bu Çalışmaya ya da Türev Çalışmalara yapılan herhangi bir değişiklik ya da ekleme de dahil olmak üzere, herhangi bir yazarlık çalışması anlamına gelecektir. Bu, telif hakkı sahibi tarafından veya telif hakkı sahibi adına gönderme yetkisine sahip bir kişi veya Tüzel Kişilik tarafından Çalışmaya dahil edilmek üzere Lisans Verene kasıtlı olarak gönderilir. Bu tanımın amaçları doğrultusunda "gönderilen"; Lisans Veren tarafından veya onun adına Çalışmayı tartışmak ve geliştirmek amacıyla yönetilen elektronik posta listeleri, kaynak kodu kontrol sistemleri ve sorun izleme sistemleri dahil ancak bunlarla sınırlı olmamak üzere Lisans Verene veya temsilcilerine gönderilen her türlü elektronik, sözlü veya yazılı iletişim anlamına gelir. Ancak telif hakkı sahibi tarafından "Katkı Değildir" olarak açıkça işaretlenen veya başka şekilde yazılı olarak belirtilen iletişim hariçtir. "Katkıda Bulunan", Lisans Veren ve Lisans Veren tarafından adına bir Katkı alınan ve ardından Çalışmaya dahil edilen herhangi bir birey veya Tüzel Kişilik anlamına gelir.

2. Telif Hakkı Lisansının Verilmesi.

1867 - 007 - 10.01.2024 273Bu Lisansın hüküm ve koşullarına tabi olarak, her bir Katkıda Bulunan, Size; kalıcı, dünya çapında, münhasır olmayan, ücretsiz, telifsiz, Çalışmanın ve bu tür Türev Çalışmaların Kaynak veya Nesne biçiminde çoğaltılması, hazırlanması, halka açık olarak gösterilmesi, halka açık olarak icra edilmesi, alt lisansının verilmesine ve dağıtılmasına yönelik geri alınamaz telif hakkı lisansı vermektedir.

3. Patent Lisansının Verilmesi.

Bu Lisansın hüküm ve koşullarına tabi olarak, her bir Katkıda Bulunan, Size; satmayı teklif etmek, satmak, ithal etmek ve aksi halde Çalışmayı söz konusu lisansın yalnızca Katkılar tarafından tek başına veya Katkılar ile birlikte bu Katkıların gönderildiği Çalışmalarla birlikte zorunlu olarak ihlal edilen bu Katkıda Bulunan tarafından lisanslanabilir patent hak taleplerinin geçerli olduğu bir yere taşımanız için kalıcı, dünya çapında, münhasır olmayan, ücretsiz, telifsiz, geri alınamaz (bu bölümde belirtilenler hariç) bir patent lisansı vermektedir. Çalışmanın veya Çalışmaya dahil edilmiş bir Katkının doğrudan veya katkıda bulunan patent ihlali teşkil ettiğini iddia eden herhangi bir kuruluşa karşı patent davası başlatırsanız (bir davada çapraz talep veya karşı iddia dahil), bu Çalışma için bu Lisans kapsamında Size verilen tüm patent lisansları, söz konusu dava açıldığı tarih itibariyle feshedilecektir.

Aşağıdaki koşulları yerine getirmeniz kaydıyla, Çalışmanın veya Türev Çalışmaların kopyalarını herhangi bir ortamda, değişiklik yapılarak veya yapılmayarak ve Kaynak ya da Nesne biçiminde çoğaltabilir ve dağıtabilirsiniz:

• Çalışma veya Türev Çalışmalarının diğer alıcılarına bu Lisansın bir kopyasını vermelisiniz ve

• Değiştirilen dosyaların, dosyaları değiştirdiğinizi belirten belirgin bildirimler taşımasını sağlamalısınız; ve – Dağıttığınız herhangi bir Türev Çalışmanın Kaynak biçiminde, Çalışmanın Kaynak biçiminden tüm telif hakkı, patent, ticari marka ve atıf bildirimlerini, Türev Çalışmalarının herhangi bir bölümüyle ilgili olmayan bildirimler hariç tutmanız ve

• Çalışma, dağıtımının bir parçası olarak "BİLDİRİM" metin dosyası içeriyorsa daha sonra dağıttığınız herhangi bir Türev Çalışma, aşağıdaki yerlerden en az birinde, Türev Çalışmalarının herhangi bir bölümüyle ilgili olmayan bildirimler hariç olmak üzere, bu BİLDİRİM dosyasında yer alan atıf bildirimlerinin okunabilir bir kopyasını içermelidir: Türev Çalışmaların bir parçası olarak dağıtılan bir BİLDİRİM metin dosyası içinde; Türev Çalışmalar ile birlikte sağlanmışsa Kaynak biçiminde veya belgeler içinde veya Türev Çalışmalar tarafından oluşturulan bir ekran içinde, bu tür üçüncü taraf bildirimlerinin normal olarak ortaya çıkması durumunda ve nerede olursa olsun. BİLDİRİM dosyasının içeriği yalnızca bilgi amaçlıdır ve Lisansı değiştirmez. Bu tür ek atıf bildirimlerinin Lisansın değiştirilmesi olarak yorumlanamayacağı koşuluyla, Çalışmadan gelen BİLDİRİM metninin yanına veya bir eki olarak, dağıttığınız Türev Çalışmalara kendi atıf bildirimlerinizi ekleyebilirsiniz. Değişikliklerinize kendi telif hakkı beyanınızı ekleyebilir ve Çalışmayı kullanımınız, çoğaltmanız ve dağıtımınız bu Lisansın koşulları ile uyumlu olması durumunda Değişiklikleriniz veya Türev Çalışmalarının tamamı için kullanım, çoğaltma veya dağıtım için ek veya farklı lisans hükümler ve koşulları sağlayabilirsiniz.

5. Katkıların sunulması.

Aksini açık bir şekilde belirtmediğiniz sürece, Lisans Verene Çalışmaya dahil edilmek üzere kasıtlı olarak gönderilen herhangi bir Katkı, ek hüküm veya koşullar olmadan bu Lisansın hüküm ve koşulları kapsamında olacaktır. Yukarıdakilere bakılmaksızın, bu belgede yer alan hiçbir hüküm, Lisans Veren ile bu tür Katkılarla ilgili olarak yapmış olabileceğiniz ayrı bir lisans sözleşmesinin hükümlerinin yerine geçemez veya bu hükümlerde değişiklik yapamaz.

Bu Lisans, Çalışmanın kökeninin açıklanması ve BİLDİRİM dosyasının içeriğinin çoğaltılmasında makul ve alışılmış kullanım için gerekli olanlar dışında, Lisans Verenin ticari adlarının, ticari markalarının, hizmet markalarının veya ürün adlarının kullanılmasına izin vermez.

Yürürlükteki kanunlar gerektirmediği veya yazılı olarak kabul edilmediği sürece Lisans Veren Çalışmayı (ve her Katkıda Bulunan Katkılarını sağlar) "OLDUĞU GİBİ" temelinde, açık veya zımni olarak; UNVAN, İHLAL ETMEME, TİCARETE ELVERİŞLİLİK veya BELİRLİ BİR AMACA UYGUNLUK öğelerinin sınırlama olmadan tüm garantileri ve koşullarını da dahil olacak şekilde HERHANGİ BİR GARANTİ VEYA KOŞUL OLMADAN sağlar. Çalışmayı kullanmanın veya yeniden dağıtmanın uygunluğunu belirlemek ve bu Lisans kapsamındaki izinleri uygulamanızla ilgili riskleri üstlenmek tamamen sizin sorumluluğunuzdadır.

8. Sorumluluğun Sınırlandırılması. Yürürlükteki kanunlar

gerektirmedikçe (kasıtlı ve büyük ölçüde ihmalkarlık içeren eylemler gibi) veya yazılı olarak kabul edilmedikçe haksız fiil (ihmal dahil), sözleşme veya başka bir şekilde, hiçbir koşulda ve hiçbir yasal teori uyarınca, herhangi bir Katkıda Bulunan; doğrudan, dolaylı, özel, arızi ya da bu Lisansın sonucu olarak ya da kullanımdan veya Çalışmanın kullanılmasından veya kullanılamamasından kaynaklanan (iyi niyet kaybı, çalışmanın durması, bilgisayar arızası ya da arızadan kaynaklanan zararlar dahil ancak bunlarla sınırlı olmamak üzere veya diğer tüm ticari hasar veya kayıplar) zararlardan, Katkıda bulunana bu tür zararların olasılığı hakkında bilgi verilmiş olsa bile Size karşı sorumlu tutulamaz.

9. Garanti veya Ek Sorumluluğun Kabul Edilmesi.

Bu Çalışmanın veya Türev Çalışmaların yeniden dağıtımını yaparken, bu Lisans ile tutarlı destek, garanti,

1867 - 007 - 10.01.2024tazminat veya diğer yükümlülükler ve/veya haklar için ücret teklif etmeyi ve talep etmeyi tercih edebilirsiniz. Ancak, bu tür yükümlülükleri kabul ederken, diğer herhangi bir katkıda bulunan adına değil, yalnızca Sizin adınıza ve Sizin sorumluluğunuzda hareket edebilirsiniz ve her bir Katkıda Bulunanı, herhangi bir sorumluluk nedeniyle veya bu tür bir garantiyi veya ek yükümlülüğü kabul etmeniz nedeniyle bu Katkıda bulunana karşı ileri sürülen iddialar karşısında tazmin etmeyi, savunmayı ve zarardan muaf tutmayı kabul etmiş sayılırsınız. HÜKÜM
