Тип продукту	Акумуляторна висотообрізна пила на жердині з телескопічною функцією
Бренд	Husqvarna
Модель	Aspire PE5P4A
Вага (без акумулятора)	3,1 кг
Швидкість ланцюга	4,9 м/с
Живлення	Літій-іонний акумулятор 18 В система POWER FOR ALL P4A
Сумісний акумулятор	Усі акумулятори POWER FOR ALL 18 В; рекомендовано ≥4,0 А·год (тип P4A18-B45 або P4A18-B72)
Сумісний зарядний пристрій	P4A 18-C70 (вхід 100-240 В, 50-60 Гц)
Довжина напрямної шини	5 дюймів (12,7 см)
Крок ланцюга	1/4 дюйма
Калібр ланцюга	1,1 мм
Кількість ведучих ланок	32
Рівень акустичної потужності (гарантований)	90 дБ(А)
Рівень звукового тиску (на рівні користувача)	74 дБ(А)
Рівень вібрації (рукоятка)	0,3 м/с² (задня); 0,5 м/с² (передня) (згідно ISO 22867)
Тип двигуна	PMDC 18 В
Телескопічна функція	Так, регульована довжина вала
Мастило ланцюга	Автоматичне, масляний бак (рекомендована біо-мастило)
Безпечне обладнання	Блокування курка, захист ланцюга, блокування акумулятора, автоматичне вимкнення двигуна
Обслуговування	Очищення після кожного використання, регулярне заточування ланцюга, регульоване натягування ланцюга
Гарантія виробника	Стандартна Husqvarna (див. інструкцію)

Часті запитання - Aspire PE5P4A HUSQVARNA

Який акумулятор використовувати з висотообрізною пилою Aspire PE5P4A?

Використовуйте лише літій-іонні акумулятори системи POWER FOR ALL P4A 18 В. Для оптимальної продуктивності рекомендується акумулятор ємністю не менше 4,0 А·год (тип P4A18-B72).

Як натягнути ланцюг пили?

Поверніть натягувач ланцюга за годинниковою стрілкою, щоб затягнути. Ланцюг повинен щільно прилягати до напрямної шини, але мати можливість обертатися вручну. Перевіряйте натяг перед кожним використанням.

Яку оливу використовувати для змащування ланцюга?

Використовуйте адгезивне масло для ланцюга, бажано Husqvarna X-Guard BIO. Ніколи не використовуйте відпрацьоване масло.

Яку безпечну відстань дотримуватися від ліній електропередач?

Дотримуйтеся відстані не менше 10 метрів між виробом та будь-якою повітряною лінією електропередач. Якщо ви не можете дотриматися цієї відстані, зверніться до електрокомпанії перед початком роботи.

Як запустити висотообрізну пилу на жердині?

Натисніть кнопку блокування вперед, потім натисніть блокування курка потужності з одного боку та утримуйте курок потужності натиснутим.

Чи можна використовувати висотообрізну пилу для валки дерев?

Ні, цей інструмент призначений лише для обрізання гілок та пагонів. Він не призначений для валки дерев.

Як чистити акумулятор та зарядний пристрій?

Очищайте їх сухою ганчіркою. Не використовуйте воду. Перед кожним заряджанням переконайтеся, що контакти чисті.

Який засоби індивідуального захисту потрібні?

Носіть каску, навушники, захисні окуляри, рукавички, нековзні чоботи та штани з захистом від порізів ланцюгом.

Як замінити напрямну шину та ланцюг?

Відкрутіть кнопку блокування, зніміть захисну кришку, видаліть старий комплект, встановіть нову напрямну шину та ланцюг, дотримуючись напрямку обертання, потім закрийте кришку та натягніть ланцюг.

Де зберігати виріб, коли він не використовується?

Зберігайте його в сухому закритому місці, недоступному для дітей, при температурі від -40 °C до +60 °C. Вийміть акумулятор та зберігайте його окремо при температурі від -20 °C до +50 °C.

ПОСІБНИК КОРИСТУВАЧА Aspire PE5P4A HUSQVARNA

UK Посібник користувача

230-253

254-275

276-297

298-319

320-340

341-362

363-383

384-406

407-429

430-450

451-472

473-495

496-520

544-564

565-589

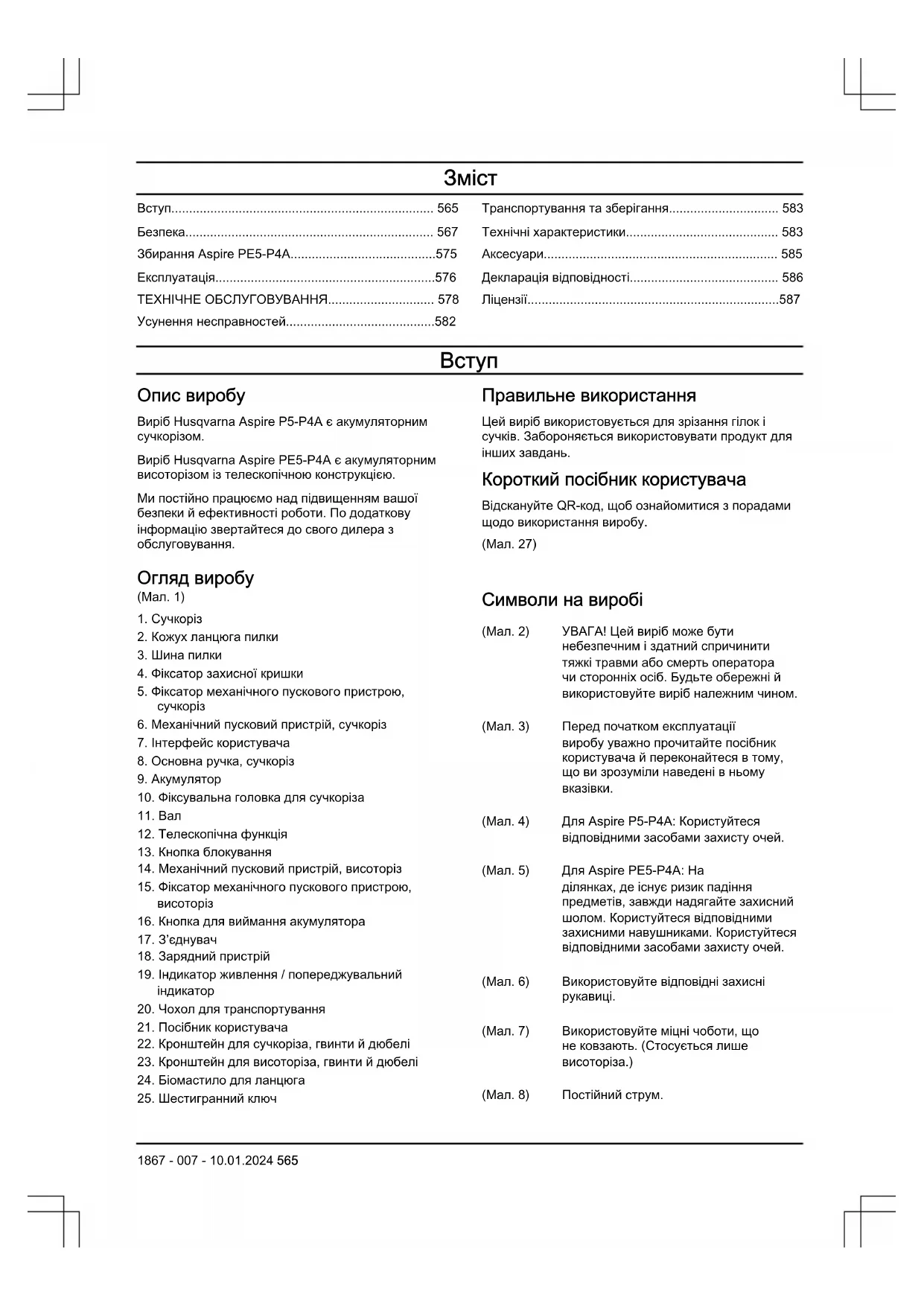

Збирання Aspire PE5-P4A....575

Експлуатація....576

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ.... 578

Усунення несправностей....582

Транспортування та зберігання.... 583

Технічні характеристики.... 583

Аксесуари.... 585

Декларація відповідності.... 586

Ліцензії.....587

Вступ

Опис виробу

Виріб Husqvarna Aspire P5-P4A є акумуляторним сучкорізом.

Виріб Husqvarna Aspire PE5-P4A є акумуляторним висоторізом із телескопічною конструкцією.

Ми постійно працюємо над підвищенням вашої безпеки й ефективності роботи. По додаткову інформацію звертайтеся до свого дилера з обслуговування.

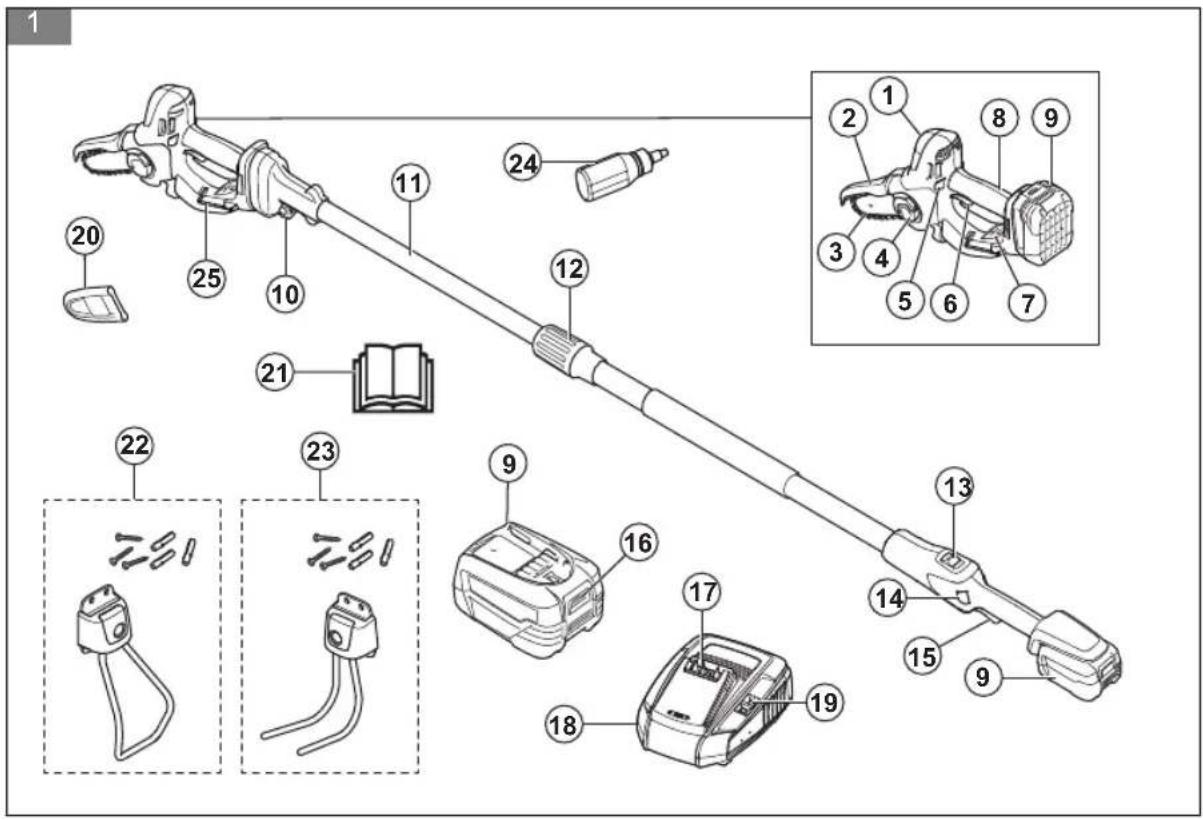

Огляд виробу

(Мал. 1)

1. Сучкоріз
2. Кожух ланцюга пилки
3. Шина пилки
4. Фіксатор захисної кришки
5. Фіксатор механічного пускового пристрою, сучкоріз
6. Механічний пусковий пристрій, сучкоріз
7. Интерфейс користувача
8. Основна ручка, сучкоріз
9. Акумулятор
10. Фіксувальна головка для сучкоріза
11. Вал
12. Телескопічна функція
13. Кнопка блокування
14. Механічний пусковий пристрій, висоторіз
15. Фіксатор механічного пускового пристрою, висоторіз
16. Кнопка для виймання акумулятора
17. 3'єднувач
18. Зарядний пристрій
19. Індикатор живлення / попереджувальний індикатор
20. Choхол для транспортування
21. Посібник користувача
22. Кронштейн для сучкоріза, гвинти й дюбелі
23. Кронштейн для висоторіза, гвинти й дюбелі
24. Біомастило для ланцюга
25. Шестигранний ключ

Правильне використання

Цей виріб використовується для зрізання гілок і сучків. Забороняється використовувати продукт для інших завдань.

Короткий посібник користувача

Відскануйте QR-код, щоб ознайомитися з порадами щодо використання виробу.

(Мал. 27)

Символи на виробі

(Мал. 2) УВАГА! Цей виріб може бути небезпечним і здатний спричинити тяжкі травми або смерть оператора чи сторонніх осіб. Будьте обережні й використовуйте виріб належним чином.
(Мал. 3) Перед початком експлуатації виробу уважно прочитайте посібник користувача й переконайтеся в тому, що ви зрозуміли наведені в ньому вказівки.
(Мал. 4) Для Aspire P5-P4A: Користуйтеся відповідними засобами захисту очей.
(Mal. 5) Для Aspire PE5-P4A: На ділянках, де існує ризик падіння предметів, завжди надягайте захисний шолом. Користуйтеся відповідними захисними навушниками. Користуйтеся відповідними засобами захисту очей.
(Мал. 6) Використовуйте відповідні захисні рукавиці.
(Мал. 7) Використовуйте міцні чоботи, що не ковзають. (Стосується лише висоторіза.)
(Мал. 8) Постійний струм.

(Мал. 9)	Номінальна напруга, В	(Мал. 17)	Етикетка з інформацією щодо шумових викидів у навколишнє середовище
(Мал. 10)	Захищайте від дощу.		відповідно до вимог директив і нормативних актів ЄС і Сполученого
(Мал. 11)	Отвір для заливання оливи для ланцюга.		Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017 р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі технічних характеристик Технічні характеристики на сторінці 583і на етикетці.
(Мал. 12)	Напрям обертання, ланцюг пилки.
(Мал. 13)	Ризик травмування. Не наближайте руки до ланцюга пилки.
(Мал. 14)	Для послаблення поверніть головку ліворуч, для затягнення – праворуч.	(Мал. 18)	Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Утилізацію необхідно проводити на підприємстві з переробки відходів електричного й електронного обладнання.
(Мал. 15)	Виріб відповідає застосовним директивам ЄС.
(Мал. 16)	Цей виріб відповідає вимогам застосовних норм Сполученого Королівства.

(Мал. 21) Цей виріб не має електричної ізоляції. Якщо виріб торкнеться високовольтної електролінії чи наблизиться до неї, це може призвести до смерті чи серйозної травми. Електричний струм може пройти по дузі від однієї точки до другої. Чим вища напруга, тим на більшу відстань може уразити електричний струм. Електрика може також передаватись через вологі гілки та інші предмети. Відстань між виробом і високовольтними лініями електропередач і/або об'єктами, що прилягають до них, має завжди бути щонайменше 10 м. Якщо є потреба працювати в межах цієї відстані, до початку роботи необхідно звернутися до компанії з енергопостачання й упевнитися, що напругу відключено.Під час роботи в радіусі 15 м від користувача не повинно бути людей чи тварин. (Стосується лише висоторіза.)

(Мал. 22) На табличці з паспортними даними чи на етикетці вказано серійний номер.уууу указує на рік виготовлення, а ww – на тиждень виготовлення.

Зверніть увагу: Інші позначення на виробі стосуються спеціальних сертифікатів для певних країн чи регіонів.

Позначення на акумуляторі та/або на заряджальному пристрої

Утилізовувати виріб треба на підприємстві з переробляння відходів електричного й електронного обладнання. (Лише для країн Європи.)

(Мал. 24) Використовуйте цей

акумулятор лише у виробах партнерів Системи POWER FOR ALL.

(Мал. 25) Захищайте акумулятор від нагріван-

(Мал. 26) ня, наприклад безперервним інтенсивним сонячним світлом чи вогнем, а також від бруду, води й вологи. Існує ризик вибуху й короткого замикання.

(Мал. 19) Заряджальний пристрій треба використовувати та зберігати лише в приміщенні.

(Мал. 20) Подвійна ізоляція.

Пошкодження виробу

Ми не несемо відповідальності за пошкодження, якщо:

• виріб було неправильно відремонтовано;
- виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;
• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою компанією;

Виробник

Husqvarna AB

Визначення щодо безпеки

Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника.

ПОПЕРЕДЖЕННЯ: Вказує на

те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч.

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об'єктів.

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації.

Загальні правила безпеки при роботі з електроінструментами

ПОПЕРЕДЖЕННЯ: Прочитайте всі попередження та всі інструкції. Недотримання попереджень та інструкцій може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Зверніть увагу: Збережіть усі

попереджувальні знаки й інструкції для звернення до них у майбутньому. Терміном «електроінструмент» у попередженнях позначається ваш електроінструмент, який працює від електромережі (з кабелем), або акумуляторний (безпровідний) електроінструмент.

Безпека в робочій зоні

• Забезпечуйте порядок та добре освітлення в робочій зоні. Безлад і погане освітлення сприяють нещасним випадкам.
• Не використовуйте електроінструмент у вибухонебезпечному середовищі, наприклад, у присутності вогненебезпечних рідин, газів або пилу. Електроінструменти утворюють іскри, які можуть запалити пил або випари.
• Не підпускайте до себе дітей та сторонніх осіб, коли працюєте з електроінструментом. Ви можете відволіктися та втратити контроль.

Безпека під час використання електроінструментів

• Вилки інструментів мають підходити до розетки. У жодному разі не змінюйте вилку будьяким чином. Під час роботи із заземленими електроінструментами не використовуйте будьякі перехідники. Незмінені вилки та відповідні розетки зменшують ризик враження електричним струмом.
• Уникайте тілесного контакту із заземленими поверхнями, такими як труби, радіатори, кухонні плити та холодильники. Існує підвищений ризик враження електричними струмом, якщо ваше тіло заземлене.
• Захищайте інструмент від дощу й вологи. Потрапляння води в інструмент підвищує ризик ураження електричним струмом.
• Використовуйте кабель лише за призначенням. Ніколи не використовуйте кабель для перенесення чи перетягування предметів і не тягніть за нього, щоб вийняти вилку з розетки. Тримайте кабель подалі від джерела тепла, мастила, гострих країв або рухомих деталей. Пошкоджений чи заплутаний кабель збільшує ризик враження електричним струмом.
• Під час експлуатування електроінструмента надворі використовуйте подовжувальний кабель, придатний для застосування надворі. Використання кабелю, придатного для застосування надворі, зменшує ризик ураження електричним струмом.

- Якщо застосування електроінструмента у вологому середовищі є обов'язковим, використовуйте джерело живлення, обладнане заземленим лінійним вимикачем (ЗЛВ). Використання ЗЛВ знижує ризик ураження електричним струмом.

Особиста безпека

- Небезпека! Не користуйтеся інструментом біля ліній електропередач. Дизайн інструмента не передбачає захисту від ураження електричним струмом у випадку контакту з повітряними лініями електропередач. Зверніться до місцевих нормативних актів, щоб отримати інформацію про безпечну відстань від повітряних ліній електропередач, перш ніж користуватися висоторізом із ланцюговою пилкою.

- Будьте пильними, слідкуйте за тим, що робите та дотримуйтеся правил здорового глузду під час експлуатації електроінструмента. Не використовуйте електроінструмент, коли ви стомлені або перебуваєте під впливом наркотиків, алкоголю або лікарських засобів. Втрата уваги на мить під час експлуатації електроінструмента може призвести до серйозної травми.

- Використовуйте засоби індивідуального захисту. Обов'язково необхідно користуватися засобами захисту для очей. Засоби захисту, наприклад, респіратор, черевики з неслизькою підошвою, каска або засоби захисту органів слуху при використанні у відповідних умовах зменшують ризик травмування.

- Запобігайте випадковому запуску. Переконайтеся в тому, що вимикач перебуває у вимкненому положенні, перш ніж підключати інструмент до джерела живлення й / або акумуляторного блока, піднімати або переносити його. Не переносьте електроінструменти, тримаючи палець на вимикачі, і не пускайте напругу на електроінструменти, які увімкнено. Це може призвести до нещасних випадків.

• Перед вмиканням інструмента приберіть будь-які регулювальні або гайкові ключі. Якщо залишити на обертальній частині гайковий ключ або гайковий вороток, це може призвести до травм.

- Не прикладайте дуже великих зусиль. Завжди стійте твердо на ногах, підтримуйте баланс. Це дозволить краще контролювати електроінструмент у несподіваних ситуаціях.

- Одягайтеся правильно. Не вдягайте просторий широкий одяг, не надягайте на себе ювелірні вироби. Волосся, одяг та рукавиці повинні знаходитися подалі від рухомих деталей. Просторий широкий одяг, ювелірні вироби або довге волосся можуть потрапити в рухомі деталі.

- У разі наявності обладнання з видалення й збору пилу переконайтеся в тому, що воно під'єднано та використовується правильно. Використання

обладнання для збору пилу зменшує ризики, поєднані з пилом.

- Досвід роботи, отриманий під час регулярного використання цього інструмента, не має бути підставою для самовпевненості під час експлуатації виробу йінорування правил техніки безпеки. Необережні дії можуть миттєво призвести до тяжких травм.

- Рівень вібрації при експлуатації електроінструмента може відрізнятися від заявленого загального значення залежно від способу використання інструмента. Оператори повинні визначити належні заходи безпеки, виходячи з оцінки небезпек у реальних умовах експлуатації (з урахуванням всіх етапів робочого циклу - у тому числі, коли інструмент вимкнений або працює без навантаження (на додаток до часу роботи після запуска курком)).

Експлуатація та догляд за електроінструментом

- Не прикладайте силу до електроінструмента. Вибирайте електроінструмент, що підходить для ваших потреб. Електроінструмент краще, безпечніше та швидше виконає ту роботу, для якої він призначений.

- Не використовуйте електроінструмент, якщо вимикач не працює. Будь-який електроінструмент, яким неможливо керувати за допомогою вимикача, є небезпечним та підлягає ремонту.

- Коли ви збираєтеся виконувати будь-які налаштування, замінювати приладдя або залишати інструмент на зберігання, спочатку витягніть штекер із розетки живлення й/або акумуляторний блок з електроінструмента. Такі запобіжні заходи зменшують ризик ненавмисного запуску електроінструмента.

- Вимкнені електроінструменти зберігайте в недоступному для дітей місці й не дозволяйте користуватися ними особам, які не ознайомилися з роботою електроінструмента або з цією інструкцією. Електричні інструменти становлять небезпеку в руках непідготовлених користувачів.

- Технічне обслуговування електроінструментів. Перевіряйте електроінструмент на предмет зміщення чи вигину рухомих деталей, поломок деталей та будь-якого іншого стану, що може негативно позначитися на його роботі. У разі пошкодження відремонтуйте електроінструмент, перш ніж користуватися ним. Багато нещасних випадків виникають внаслідок недостатнього технічного обслуговування електричних інструментів.

- Підтримуйте різальні елементи в нагостреному та чистому стані. Різальні елементи, що добре обслуговуються та мають гострі різальні кромки, будуть легше керуватися та з меншою імовірністю будуть заклинати.

• Використовуйте електроінструмент, приладдя та різці у відповідності з цією інструкцією, враховуючи умови та характер роботи, яку потрібно виконати. Використання електроінструмента для виконання непередбачених операцій може призвести до небезпечної ситуації.
• Рукоятки та поверхні для тримання мають бути сухими, чистими й знежиреними. Неможливо надійно тримати інструмент за слизькі рукоятки чи інші поверхні або керувати ним у непередбачених ситуаціях.

Використання інструментів з акумуляторною батареєю та догляд за ними

- Заряджати акумулятор треба виключно за допомогою заряджального пристрою, зазначеного виробником. Використання заряджального пристрою, призначеного для роботи з акумуляторами одного типу, з акумуляторами іншого типу може призвести до пожежі.

- Використовуйте електроінструмент лише з призначеними для нього батареями. Використання акумуляторних батарей інших типів може призвести до травмування чи пожежі.

- Якщо акумуляторний блок не використовується, слід тримати його подалі від металевих предметів, таких як скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з'єднати один контакт батареї з іншим. Замикання контактів акумулятора може призвести до опіків або пожежі.

- У разі неправильного застосування з акумулятора може випліскуватися рідина; уникайте контакту з нею. При випадковому контакті промийте місце контакту водою. В разі потраплянні рідини в очі на додаток до їхнього інтенсивного промивання зверніться по медичну допомогу. Рідина з акумуляторної батареї може викликати подразнення та опіки.

- Не використовуйте пошкоджений чи змінений акумуляторний блок або інструмент. Пошкоджені або модифіковані акумулятори працюють нестабільно: вони можуть зайнятися, вибухнути або іншим чином травмувати оператора.

- Захищайте акумуляторний блок та інструмент від вогню й надмірних температур. Під впливом вогню або температури понад 130 °C (266 °F) може статися вибух.

- Дотримуйтеся всіх інструкцій із заряджання та не заряджайте акумуляторну батарею чи інструмент поза межами діапазону температур, зазначеного в інструкціях. Неналежне заряджання за температури поза межами зазначеного діапазону може пошкодити акумулятор і підвищує ризик займання.

Обслуговування

• Сервісне обслуговування електроінструмента повинен виконувати кваліфікований майстер з використанням лише ідентичних запасних частин. Це гарантуватиме підтримання безпечної роботи електроінструмента.
• За жодних умов не виконуйте технічного обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків мають виконувати лише спеціалісти виробника або вповноваженого постачальника послуг.

Попередження про небезпеку під час експлуатації висоторіза – особиста безпека

• Під час експлуатації висоторіза всі частини тіла мають перебувати на безпечній відстані від ланцюга пилки. Перед початком роботи з висоторізом слід переконатися, що ланцюг не контактує з жодним предметом. Навіть незначна неуважність під час роботи з висоторізом може призвести до зачіплювання одягу або частин тіла ланцюгом.

- Завжди тримайте висоторіз правою рукою за задню ручку, а лівою рукою за передню ручку. Порушення цього правила створює ризик отримання травм, отож його дотримання є обов'язковим.

- Висоторіз слід завжди тримати за ізольовані поверхні, тому що ланцюг може доторкнутися до схованих електричних дротів або до власного кабелю електричного живлення. Контакт ланцюгів із дротом під напругою може спричинити проходження струму через відкриті металеві частини висоторіза й ураження оператора струмом.

- Використовуйте засоби захисту органів зору. Також рекомендовано користуватися захисним спорядженням для вух, голови, рук і ніг. Належне захисне спорядження здатне зменшити тяжкість ушкодження в разі падіння гілок чи випадкового контакту з ланцюгом.

- Завжди обирайте належну точку опори та працюйте з ланцюговою пилкою лише тоді, коли стоїте на нерухомій, безпечній та рівній поверхні. Стоячи на слизькій чи нестійкій поверхні, можна втратити рівновагу або контроль над висоторізом.

• Під час пиляння зігнутої гілки вона може відскочити. Коли зігнута гілка вивільняється в ході зрізання, вона може відскочити й ударити оператора та / або штовхнути висоторіз, вивівши його з-під контролю.

- Будьте максимально обережні при пилянні молодих гілок дерев та кущів. Тонкі гілки можуть захопити висоторіз, полетіти на оператора чи порушити його рівновагу.

- Дотримуйтеся інструкцій зі змащування, натягування ланцюга та заміни шини й ланцюга. Неправильний натяг або змащення ланцюга

може призвести до його розриву або збільшити ймовірність віддачі.

• Переносьте висоторіз, тримаючи його за передню ручку, у вимкненому стані й не наближаючи до тіла. Під час транспортування й зберігання висоторіза завжди надягайте на шину чохол. Належне поводження з висоторізом зменшить ймовірність випадкового контакту з рухомим ланцюгом.
• Використовуйте пилку виключно для пиляння деревини. Заборонено використовувати висоторіз не за призначенням. Наприклад, не використовуйте висоторіз для різання металу, пластику, кам'яної кладки або будівельних матеріалів, виготовлених не з дерева. Використання висоторіза не за призначенням може призвести до виникнення небезпечних ситуацій.
• Рукоятки мають бути сухими, незабрудненими й очищеними від масла та мастила. Наявність на рукоятках жирних чи маслянистих речовин робить їх слизькими й може призвести до погіршення керування.
• Не намагайтеся повалити дерево, доки не зрозумісте всі ризики й способи їх уникнення. Під час повалення дерев існує ризик тяжкого травмування оператора чи сторонніх осіб.
• Цей висоторіз не призначений для повалення дерев. Використання висоторіза не за призначенням може призвести до тяжкого травмування оператора чи сторонніх осіб.
• Ми наполегливо рекомендуємо новачкам попрактикуватись у розпилюванні колод спершу на розпилювальних козлах.

Загальні правила техніки безпеки під час роботи з висоторізом

Під час очищення від матеріалу, що застряг, зберігання й обслуговування висоторіза необхідно дотримуватися всіх інструкцій. Переконайтеся, що вимикач перебуває у вимкненому положенні, а акумуляторний блок знято. Неочікуваний запуск висоторіза під час очищення від застряглого матеріалу чи обслуговування може призвести до тяжких травм.

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Виймайте акумулятор, щоб уникнути випадкового вмикання виробу.
  • У разі неправильного або недбалого використання цей виріб може становити небезпеку. Він може спричинити серйозні травми або загибель оператора чи сторонніх осіб.

• Не використовуйте виріб у разі зміни його початкових технічних характеристик. Не замінюйте деталі виробу без дозволу виробника. Використовуйте лише сертифіковані виробником деталі. Неправильне технічне обслуговування може призвести до травм або смерті.
  • Перевірте виріб перед використанням. Див. Запобіжне обладнання на виробі на сторінці 572 і ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 578. Не використовуйте виріб, який пошкоджений або не працює належним чином. Вживайте заходи техніки безпеки та дотримуйтеся вказівок із технічного обслуговування, наведених у цьому посібнику.

• Необхідно наглядати за дітьми, щоб вони не гралися з цим виробом. Ніколи не дозволяйте дітям або непідготовленим людям використовувати виріб і / або акумулятор чи здійснювати його технічне обслуговування. Вік користувача може регламентуватися місцевими законами.
• Зберігайте виріб у закритому приміщенні, куди не матимуть доступу діти й особи без належної підготовки.
• Зберігайте акумулятор у недосяжному для дітей місці.
• За жодних обставин не змінюйте конструкцію виробу без дозволу виробника. Використовуйте лише оригінальні приладдя. Застосування недозволених модифікацій чи приладдя може призвести до тяжкої чи смертельної травми користувача чи інших осіб.

Зверніть увагу: Дотримуйтеся вимог державних чи місцевих норм, що стосуються поводження з пристроєм.

Правила техніки безпеки під час використання виробу

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження й дотримуйтеся їх.

• Подбайте про те, щоб під час роботи в радіусі 15 м (50 футів) навколо не було людей і тварин. Коли декілька користувачів працюють в одному місці, мінімальна безпечна відстань між ними становить 15 м. В іншому разі існує небезпека отримання тяжких травм. Якщо хтось підійде, негайно вимкніть пристрій. Ніколи не повертайте виріб, не перевіривши, чи не стоїть хтось за спиною.
• Не користуйтеся виробом у погану погоду, зокрема в густий туман, сильний дощ, потужний вітер, за низької температури тощо. Дуже спекотна погода може спричиняти перегрівання інструмента. Робота в погану погоду втомлює, а

також створює додаткову небезпеку, наприклад через ожеледь, непередбачуваність напрямку падіння зрізаних дерев тощо.

- Не дозволяйте дітям використовувати виріб чи перебувати біля нього. Оскільки виріб запустити не важко, діти можуть це зробити, якщо залишити їх без нагляду. Це може означати ризик тяжкої травми. Якщо виріб знаходиться без нагляду, слід від'єднувати акумулятор.

• Переконайтеся, що люди, тварини чи будьщо інше не перешкоджатиме вам під час користування виробом і не постраждають від різальної насадки або предметів, які можуть відскочити від неї.

- Працюючи в захисних навушниках, прислухайтеся до попереджувальних сигналів і окликів. Коли виріб зупиниться, одразу зніміть захисні навушники.

• У людей, які мають погіршений кровообіг, надмірна вібрація може пошкодити нервову систему або систему кровообігу. Якщо у вас проявляються симптоми надмірного впливу вібрації, зверніться до свого лікаря. До таких симптомів належать: оніміння, утрата чутливості, пощипування, поколювання, занепад сил, зміни кольору або стану шкіри. Зазвичай ці симптоми проявляються в пальцях, руках і зап'ястках.

- Ніколи не користуйтеся різальними насадками без відповідного захисного кожуха. Використання несправного чи невідповідного кожуха може спричинити серйозні травми.

- Перш ніж виконувати будь-яке обслуговування виробу, обов'язково зупиніть його, вийміть акумулятор і переконайтеся, що різальне обладнання повністю припинило обертатися. Відхилення від інструкцій щодо заточування суттєво підвищує ризик віддачі.

- Якщо виникне ситуація, коли ви не певні щодо своїх подальших дій, слід спитати поради у фахівця. Зв'яжіться з продавцем або центром обслуговування. Намагайтеся не робити того, що, на вашу думку, ви зробити не в змозі.

- Намагайтеся не робити того, що, на вашу думку, ви зробити не в змозі.

- У жодному разі не користуйтеся виробом, якщо ви втомлені, перебуваєте під впливом алкоголю, наркотиків, лікарських засобів чи будь-яких інших речовин, що можуть вплинути на ваш зір, зосередженість, свідомість чи координацію рухів.

- Коли вістря шини торкається якогось закріпленого предмету, виріб може сильно відкинути вбік. Це явище називається віддачею. Віддача може бути достатньо сильною, щоб спричинити розвертання виробу й/або оператора в будь-який бік. У цьому випадку не виключена втрата контролю над виробом. Уникайте різання вістрям шини пилки.

- Не користуйтеся виробом, якщо в разі нещасного випадку у вас не буде можливості покликати на допомогу.

• Зберігайте рівновагу та стійке положення. Переконайтеся, що ви можете безпечно стояти й рухатися. Перевірте, чи немає навколо можливих перешкод (коріння, каміння, гілок, ровів тощо) на випадок, якщо треба буде різко переміститися. Будьте дуже уважні, працюючи на схилах.
• Будьте особливо обережні під час зрізання нахилених дерев. Нахилене дерево може раптово повернутися до свого нормального положення, перед тим або після того, як його зріжуть. Якщо ви займете неправильне положення чи зробите розпил у неправильному місці, дерево може зачепити вас або виріб, що призведе до втрати керування над ним. Обидві ситуації можуть привести до серйозного травмування.
• Використовуйте пасову підвіску для підтримки ваги виробу й полегшення його утримування.
• Для Aspire P5-P4A: Trимайте виріб правою або лівою рукою. Тримайте руки та всі інші частини тіла на відстані від ланцюга пилки.

(Мал. 28)

- Для Aspire PE5-P4A: Завжди тримайте інструмент обома руками. Тримайте виріб праворуч.

(Мал. 29)

• Перш ніж видаляти сторонні матеріали з виробу, зупиніть двигун і переконайтеся, що ланцюг пилки не обертається.
• Перш ніж перейти в інше місце, вимкніть виріб. Перш ніж переносити виріб чи транспортувати його на будь-яку відстань, надягайте на нього захисний чохол.
• Класти працюючий виріб на землю можна лише за умови, що його добре видно.
• Якщо виріб буде використовуватися за температури нижче -10^ , перед цим його й акумулятор необхідно зберігати в опалюваному приміщенні протягом щонайменше 24 годин.
• Ніколи не стійте безпосередньо під гілкою, що обрізується. Це може призвести до серйозної чи навіть смертельної травми.
• Дотримуйтеся правил безпеки для роботи поблизу повітряних ліній електропередачі.
• Цей виріб не має електричної ізоляції. Якщо виріб торкнеться високовольтної електролінії чи наблизиться до неї, це може призвести до смерті чи серйозної травми. Електричний струм може пройти по дузі від однієї точки до другої. Чим вища напруга, тим на більшу відстань може уразити електричний струм. Електрика може також передаватись через вологі гілки та інші предмети. Відстань між виробом і високовольтними лініями електропередач та (або) об'єктами, що прилягають до них, має становити щонайменше 10 м. Якщо є потреба працювати в межах цієї відстані, до початку роботи необхідно звернутися до компанії з енергопостачання й упевнитися, що напругу відключено.

- Тупий ланцюг пилки може збільшувати ризик нещасних випадків.

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Під час роботи з виробом завжди використовуйте сертифіковані засоби індивідуального захисту. Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

- За наявності ризику падіння предметів використовуйте шолом.

(Мал. 30)

- Користуйтеся відповідними захисними навушниками.

(Мал. 31)

- Користуйтеся відповідними засобами захисту очей. У разі використання захисної маски необхідно додатково вдягати схвалені захисні окуляри. Схвалені захисні окуляри мають відповідати стандарту ANSI Z87.1 в США чи EN 166 у країнах ЄС.

(Мал. 32)

- За потреби використовуйте рукавиці, наприклад якщо необхідно приєднати, оглянути або почистити різальне обладнання.

(Мал. 33)

- Використовуйте захисне взуття на неслизькій підошві.

(Мал. 34)

• Використовуйте штани із захистом від ланцюгових пилок.

- Використовуйте одяг, виготовлений із міцної тканини. Завжди використовуйте довгі штани з міцної тканини й сорочку з довгими рукавами. Уникайте надто просторого одягу, який може зачепитися за сучки або гілки. Не надягайте на час роботи прикраси, короткі штани, відкрите взуття, а також не ходіть босоніж. Заколюйте волосся вище рівня плечей.

- Тримайте під рукою аптечку.

(Мал. 35)

Запобіжне обладнання на виробі

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

У цьому розділі описано засоби безпеки виробу, його призначення, а також порядок виконання перевірок і технічного обслуговування, необхідний для забезпечення його правильної роботи. Див. інструкції в розділі Огляд виробу на сторінці 565 щодо розташування цих деталей на виробі.

Термін служби виробу може зменшитись, а небезпека виникнення нещасних випадків збільшитись, якщо його технічне обслуговування виконується неправильно або якщо обслуговування та / або ремонт виконуються непрофесійно. Для отримання додаткової інформації зверніться до найближчого сервісного дилера.

ПОПЕРЕДЖЕННЯ: Не

використовуйте виріб із пошкодженими елементами захисту. Захисне обладнання виробу потрібно перевіряти й здійснювати його технічне обслуговування згідно з указівками, поданими в цьому розділі. Якщо виріб не відповідає хоча б одній із вимог перевірки, зверніться до центру обслуговування для ремонту.

УВАГА: Щоб проводити

обслуговування та роботи з ремонту, потрібно мати спеціальну підготовку. Це особливо стосується захисного обладнання інструмента. Якщо інструмент не відповідає принаймні одній із вимог перевірки, що наведені нижче, зверніться до працівника центру обслуговування. Купуючи будь-який наш виріб, ви отримуєте гарантю на професійний ремонт та обслуговування. Якщо продавець, у якого ви купуєте інструмент, не надає послуг з обслуговування, дізнайтеся в нього, де знаходиться найближчий центр обслуговування.

Перевірка інтерфейсу користувача Aspire P5-P4A

Зелені світлодіоди (А) відображають рівень заряду. Зелені світлодіоди також показують, що виріб увімкнено.

1. Натисніть і втримуйте кнопку ввімкнення / вимкнення (В). (Мал. 36)

а) Коли зелені світлодіоди (А) горять, це означає, що виріб увімкнено.

b) Коли зелені світлодіоди (А) не горять, це означає, що виріб вимкнено.

1. Дивіться розділ Усунення несправностей на сторінці 582 якщо блимає індикатор попередження (С).

Перевірка фіксатора механічного пускового пристрою

Фіксатор механічного пускового пристрою запобігає випадковому вмиканню. Коли ви відпускаєте ручку, фіксатор і механічний пусковий пристрій повертаються у вихідне положення.

1. Для Aspire PE5-P4A: Натисніть кнопку блокування вперед. (Мал. 37)

2. Переконайтеся, що механічний пусковий пристрій заблоковано, коли фіксатор механічного пускового пристрою перебуває у вихідному положенні.

1. Натисніть на фіксатор механічного пускового пристрою з одного боку, а потім з іншого. Переконайтеся, що фіксатор механічного пускового пристрою повернувся в початкове положення.

a) Для Aspire P5-P4A: (Mal. 40)
b) Для Aspire PE5-P4A: (Мал. 41)

1. Переконайтеся, що механічний пусковий пристрій і фіксатор рухаються вільно, а зворотна пружина працює належним чином.

a) Для Aspire P5-P4A: (Mal. 42)
b) Для Aspire PE5-P4A: (Мал. 43)

1. Запустіть виріб – див. розділ Експлуатація на сторінці 576.

2. Увімкніть виріб на максимальну потужність.

3. Відпустіть механічний пусковий пристрій і переконайтеся, що ланцюг пилки зупинився.

Правила техніки безпеки під час роботи з різальним обладнанням

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте лише схвалені комбінації шини та ланцюга й обладнання для заточування. Дивіться розділ ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 578 інструкції.
  • Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати травми.
• Різці необхідно завжди тримати добре нагостреними. Дотримуйтеся вказівок і використовуйте напилок рекомендованого розміру. Пошкоджений або неправильно нагострений ланцюг пилки підвищує небезпеку виникнення нещасних випадків.

(Мал. 44)

- Стежте за тим, щоб обмежувач глибини різання було налаштовано правильно. Дотримуйтеся вказівок і використовуйте рекомендоване значення глибини різання. Надто велике значення глибини різання збільшує небезпеку віддачі.

(Мал. 45)

• Переконайтеся, що ланцюг пилки правильно натягнутий. Якщо ланцюг пилки недостатньо натягнутий на пильну шину, він може впасти. Неправильний натяг ланцюга пилки призводить до збільшення зносу пильної шини, ланцюга пилки та приводної зірочки. Дивіться розділ Аксесуари на сторінці 585.

(Мал. 46)

- Необхідно регулярно проводити технічне обслуговування різального обладнання й змашувати його належним чином. Змашуйте ланцюг пилки перед кожною роботою. У разі неправильного змашування ланцюга пилки підвищується ризик зносу пильної шини, ланцюга пилки та приводної зірочки.

(Мал. 47)

Заходи безпеки під час роботи з акумуляторами

ПОПЕРЕДЖЕННЯ: Прочитайте

всі загальні інструкції та інструкції щодо техніки безпеки. Недотримання загальних інструкцій та інструкцій щодо техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжкого травмування. Збережіть інформацію щодо правил техніки безпеки й загальні інструкції для подальшого користування.

• Ці інструкції щодо техніки безпеки застосовуються лише до літій-іонних акумуляторів на 18 В системи POWER FOR ALL.
• Використовуйте акумулятор лише у виробах партнерів системи POWER FOR ALL. Акумулятори на 18 В із маркуванням POWER FOR ALL цілковито сумісні з такими виробами:

– усі вироби з акумуляторною системою POWER FOR ALL на 18 В;

– усі вироби на 18 В партнерів системи POWER FOR ALL.

• Дотримуйтеся рекомендацій щодо акумулятора, які містяться в посібнику з експлуатування вашого виробу. Тільки таким чином акумуляторну батарею та виріб можна експлуатувати без небезпеки, а акумуляторні батареї будуть захищені від небезпечного перевантаження.
- Заряджайте акумулятори лише за допомогою заряджальних пристроїв, рекомендованих виробником або партнерами системи POWER

FOR ALL. Заряджальний пристрій для акумуляторів певного типу може створювати ризик пожежі в разі використання з іншим акумулятором.

- Акумулятори постачаються частково зарядженими. Щоб забезпечити повну ёмність акумулятора, перед першим використанням електроінструмента повністю зарядіть акумулятор у заряджальному пристрої.

- Зберігайте блоки акумулятора в недоступному для дітей місці.

- Не відкривайте акумулятор. У цьому разі існує ризик короткого замикання.

• У разі пошкодження та неправильного використання акумулятора можливий викид випаровувань. Акумулятор може спалахнути або вибухнути. Переконайтеся, що приміщення добре провітрюється, а якщо відчуєте будь-які несприятливі наслідки, зверніться по медичну допомогу. Випаровування можуть викликати подразнення дихальної системи.

• У разі неправильного використання або пошкодження акумуляторів із них може витікати легкозаймиста рідина. Уникайте контактів із цією рідиною. У разі випадкового контакту з нею промийте місце контакту водою. Якщо рідина потрапить в очі, зверніться по додаткову медичну допомогу. Рідина, виплеснута з акумулятора, може викликати подразнення або опіки.

- У разі пошкодження акумулятора рідина може вилитись і забруднити прилеглі поверхні. Перевірте частини, які перебували під впливом. Очистьте ці частини або замініть їх у разі потреби.

- Уникайте коротких замикань в акумуляторних блоках. Якщо акумуляторний блок не використовується, треба тримати його подалі від металевих об'єктів, як-от скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з'єднати одну клему акумулятора з іншою. Замикання контактів акумулятора може призвести до опіків або пожежі.

- Акумулятор можна пошкодити гострими предметами, як-от цвяхи чи викрутки, або докладанням зовнішнього зусилля. Може статися внутрішне коротке замикання, яке спричинить горіння, задимлення, вибух або перегрівання.

- За жодних умов не виконуйте технічне обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків мають виконувати лише спеціалісти виробника або вповноваженого постачальника послуг.

- Захищайте акумулятор від нагрівання, наприклад безперервним інтенсивним сонячним світлом чи вогнем, а також від бруду, води й вологи. Існує ризик вибуху й короткого замикання.

- Використовуйте акумулятор виробу лише за температури навколишнього середовища в межах -5 °C – 40 °C.

- Зберігайте акумулятор лише за температури навколишнього середовища в межах -20 °C – 50 °C. Не залишайте акумулятор у машині, наприклад улітку. За температури <0 °C у деяких пристроях може забракнути живлення.

- Заряджайте акумулятор лише за температури навколишнього середовища (у діапазоні 0 °C – +35 °C). Заряджання за межами зазначеного температурного діапазону збільшує ризик пошкодження акумулятора та створює небезпеку пожежі.

Заходи безпеки під час роботи із зарядним пристроєм

ПОПЕРЕДЖЕННЯ: Прочитайте

всі загальні інструкції та інструкції щодо техніки безпеки. Недотримання загальних інструкцій та інструкцій щодо техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжкого травмування. Зберігайте ці інструкції в безпечному місці. Використовуйте заряджальний пристрій, лише якщо ви можете оцінити всі функції та користуватися ними без обмежень або якщо дістали відповідні інструкції.

- Цей зарядний пристрій не призначений для використання дітьми або особами з фізичними, сенсорними чи психічними обмеженнями та особами, які не мають необхідного досвіду чи знань. Цим зарядним пристроєм можуть користуватися діти віком від 8 років і особи з обмеженими фізичними, сенсорними чи психічними можливостями або особи без необхідного досвіду чи знань, якщо особа, відповідальна за їхню безпеку, наглядає за ними або проінструктувала їх щодо безпечної експлуатації зарядного пристрою та вони розуміють пов'язану із цим небезпеку. Інакше існує ризик виникнення помилок у роботі та травм.

• Під час використання, чищення та обслуговування акумулятора стежте за дітьми. Це гарантує, що діти не гратимуться із заряджальним пристроєм.

- Заряджайте лише акумулятори системи POWER FOR ALL з напругою 18 В і ємністю 1,5 А·год та вище. Напруга акумулятора має відповідати напрузі заряджального пристрою для заряджання акумулятора. Не заряджайте неперезаряджувані батареї. Інакше існує ризик пожежі або вибуху.

- Використовуйте зарядний пристрій лише в закритих приміщеннях і не піддавайте його впливу вологи. Потрапляння води в інструмент підвищує ризик ураження електричним струмом.

- Тримайте заряджальний пристрій у чистоті. Забруднення збільшує ризик ураження електричним струмом.

• Перед використанням завжди перевіряйте заряджальний пристрій, кабель і вилку. Якщо виявите будь-які пошкодження, припиніть використовувати заряджальний пристрій. Не відкривайте зарядний пристрій самостійно – його ремонт може здійснювати лише кваліфікований фахівець компанії Husqvarna або авторизованого центру післяпродажного обслуговування з використанням тільки оригінальних запасних частин. Пошкоджений заряджальний пристрій, кабель або вилка збільшують ризик ураження електричним струмом.

- Не використовуйте заряджальний пристрій на легкозаймистій поверхні (наприклад, на папері, тканині тощо) або в легкозаймистому середовищі. Існує ризик пожежі через нагрівання заряджального пристрою під час роботи.

- Не закривайте вентиляційні отвори заряджального пристрою. Інакше заряджальний пристрій може перегрітись і перестати працювати належним чином.

- Заряджати акумулятор треба виключно за допомогою заряджального пристрою, зазначеного виробником. Використання заряджального пристрою, призначеного для роботи з акумуляторами одного типу, з акумуляторами іншого типу може призвести до пожежі.

- У разі пошкодження та неправильного використання акумулятора також можливий викид випаровувань. Переконайтеся, що приміщення добре провітрюється, а якщо відчуєте будь-які несприятливі наслідки, зверніться по медичну допомогу. Випаровування можуть викликати подразнення дихальної системи.

• У разі неналежного застосування може відбутися викид рідини з акумулятора. Уникайте контактів із цією рідиною. У разі випадкового контакту з нею промийте місце контакту водою. Якщо рідина потрапить в очі, зверніться по додаткову медичну допомогу. Рідина, виплеснута з акумулятора, може викликати подразнення або опіки.

- Вироби, продані виключно у Великій Британії: Ваш виріб оснащено схваленою за стандартом BS 1363/A електричною вилкою з внутрішнім

запобіжником (ASTA схвалено за стандартом BS 1362). Якщо вилка непридатна для вашої розетки, треба відрізати її та встановити на її місце відповідну вилку за допомогою агента авторизованої служби підтримки клієнтів. Вилка для заміни повинна мати той самий номінал запобіжника, що й оригінальна. Треба утилізувати відрізану вилку, щоб уникнути можливого ураження електричним струмом, і ніколи не вставляти її в будь-яку розетку.

Правила техніки безпеки під час обслуговування

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати технічне обслуговування виробу, уважно прочитайте наведені нижче попередження.

• Перед технічним обслуговуванням, іншими перевірками чи монтажем виробу необхідно виймати акумулятор.
• Оператор має виконувати лише ті види технічного обслуговування, що описані в цьому посібнику користувача. У разі необхідності виконання складніших робіт із технічного обслуговування слід звернутися до сервісного дилера.
• Заборонено мити батарею чи зарядний пристрій водою. Використання сильнодіючих миючих засобів може призвести до пошкодження пластику.
• Відсутність технічного обслуговування зменшує термін служби виробу й підвищує вірогідність виникнення нещасних випадків.
• Для виконання робіт з обслуговування й ремонту, особливо в разі роботи із захисними пристроями виробу, необхідна спеціальна підготовка. Якщо після технічного обслуговування виріб не пройде частину перевірок, наведених у цьому посібнику користувача, зверніться до свого сервісного дилера. Ми гарантиємо можливість професійного ремонту й обслуговування вашого виробу.
• Використовуйте лише оригінальні запасні частини.

Збирання Aspire PE5-P4A

Вступ

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу уважно прочитайте розділ про правила техніки безпеки.

Приєднання сучкоріза до телескопічної штанги

1. Приєднайте сучкоріз (А) до телескопічної штанги (В). Сучкоріз має встановлюватися на телескопічну штангу легко. Якщо це не так, приєднання виконується неправильно. (Мал. 48)

2. Затягніть фіксувальну головку (С).

Зверніть увагу: Коли сучкоріз прикріплено до телескопічної штанги, інтерфейс користувача сучкоріза вимкнений.

Змінення довжини телескопічної штанги

1. Послабте гвинтову рукоятку на валу (А). (Мал. 49)
2. Відрегулюйте довжину вала.
3. Затягніть гвинтову рукоятку (В).

Монтаж кронштейна на стіні

• Кронштейн треба розташовувати в приміщенні.
• Місце встановлення кронштейна має бути захищеним від сонячного світла, а температура навколишнього повітря має становити від -10 до 70 °C.
• Кронштейн можна встановити на стіні з гіпсокартону, деревини або бетону.

УВАГА: Переконайтеся, що стіна витримує навантаження не менше 30 кг.

- Прикріпіть кронштейн до стіни за допомогою 3 гвинтів. Якщо треба, скористайтеся дюбелями (В).

УВАГА: Упевніться, що гвинти відповідають до типу вашої стіни.

a) Для Aspire P5-P4A: (Mal. 50)
b) Для Aspire PE5-P4A: (Мал. 51)

- Зверніться до агента служби підтримки Husqvarna по інформацію про доступні аксесуари для зберігання вашого виробу.

Установлення виробу на кронштейн

• Підвісьте сучкоріз на кронштейн, як показано на рисунку. (Мал. 52)
• Підвісьте штангу на кронштейн, як показано на рисунку. (Мал. 53)

Експлуатація

Робоча перевірка перед початком використання виробу

1. Огляньте всмоктувач повітря на наявність бруду й пошкоджень. Видаліть із виробу бруд і зайвий матеріал за допомогою щітки.
2. Затягніть усі гвинти й гайки.
3. Переконайтеся, що сучкоріз прикріплено належним чином.
4. Перевірте сучкоріз на наявність пошкоджень на кшталт тріщин. У разі виявлення пошкоджень замініть сучкоріз.
5. Переконайтеся, що кожухи встановлені правильно й не пошкоджені.
6. Переконайтеся, що виріб працює належним чином.

Акумулятор

ПОПЕРЕДЖЕННЯ: Перед використанням акумулятора обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки. Також треба прочитати посібник користувача для акумулятора й заряджального пристрою та усвідомити його зміст.

Дотримуйтеся вимог щодо температури навколишнього середовища для акумулятора й заряджального пристрою.

	Температура навколишнього середовища
Експлуатування акумулятора в складі виробу	-5 °C – 40 °C
Заряджання акумулятора	0 °C – 35 °C

Заряджання акумулятора

Перед першим використанням акумулятор треба зарядити.

Зверніть увагу: Процес заряджання можливий лише тоді, коли температура акумулятора перебуває в межах дозволеного діапазону температур заряджання (0 °C – 35 °C).

1. Під'єднайте кабель живлення заряджального пристрою до електричної розетки із заземленням.

УВАГА: Переконайтеся в належній напрузі й частоті мережі живлення.

1. Уставте акумулятор у заряджальний пристрій. Акумулятор під'єднано до заряджального пристрою, коли блимає зелений світлодіод. (Мал. 54)

2. Акумулятор повністю заряджено, коли зелений світлодіод на заряджальному пристрої світиться постійно. Тривалість заряджання акумулятора не має перевищувати 24 години.

3. Від'єднайте заряджальний пристрій акумулятора від мережі.

УВАГА: У жодному разі не тягніть за шнур живлення.

1. Вийміть акумулятор із зарядного пристрою.

Світлодіодний індикатор стану акумулятора на заряджальному пристрої

Червоний (А) і зелений (В) світлодіоди на заряджальному пристрої відображають стан акумулятора. Дивіться розділ Заряджання акумулятора на сторінці 576.

(Мал. 55)

Світлодіодний індикатор	Стан акумулятора
Зелений світлодіод блимає швидко.	Акумулятор заряджається.
Зелений світлодіод блимає повільно.	Акумулятор заряджено на 80 %.
Увімкнений зелений світлодіодний індикатор.	Акумулятор повністю заряджено.
Світиться червоний світлодіодний індикатор.	Дивіться розділ Пошук і усунення несправностей заряджального пристрою на сторінці 582
Червоний світлодіод блимає швидко.	Дивіться розділ Пошук і усунення несправностей заряджального пристрою на сторінці 582

Світлодіодний індикатор стану акумулятора на виробі

Коли акумулятор встановлено у виріб, світлодіоди на виробі відображають стан акумулятора.

(Мал. 56)

Світлодіодний індикатор	Стан акумулятора
Світяться світлодіодні індикатори 1,2 і 3.	Заряджено повністю.

Світлодіодний індикатор	Стан акумулятора
Світяться світлодіодні індикатори 1 та 2.	Заряд достатній
Світиться світлодіод 1.	Малий запас енергії в акумуляторі.
Блимає світлодіод 1.	Акумулятор розряджений. Індикатор стану акумулятора блимає. Зарядіть акумулятор. Дивіться розділ Заряджання акумулятора на сторінці 576.

Під'єднання акумулятора до виробу

ПОПЕРЕДЖЕННЯ:

Використовуйте у виробі тільки літій-іонні акумулятори POWER FOR ALL системи P4A 18 V.

1. Переконайтеся, що акумулятор повністю заряджений.
2. Вставте акумулятор у тримач акумулятора виробу. Акумулятор має вставлятися в тримач легко. Якщо це не так, його встановлено неправильно.
   a) Для Aspire P5-P4A: (Mal. 57)
   b) Для Aspire PE5-P4A: (Мал. 58)
3. Повністю вставте акумулятор у тримач акумулятора. Коли почується клацання, акумулятор буде зафіксовано.
4. Переконайтеся, що фіксатори стали на свої місця.

Запуск виробу Aspire P5-P4A

1. Натисніть кнопку увімкнення / вимкнення в інтерфейсі користувача (А). Увімкнуться світлодіодні індикатори. (Мал. 59)
2. Натисніть на фіксатор механічного пускового пристрою (В) з лівого або правого боку та утримуйте механічний пусковий пристрій (С).

Запуск виробу Aspire PE5-P4A

1. Натисніть кнопку блокування вперед. (Мал. 37)
2. Натисніть на фіксатор механічного пускового пристрою (А) з лівого або правого боку та утримуйте механічний пусковий пристрій (В). (Мал. 60)

Зрізання гілок

ПОПЕРЕДЖЕННЯ: Будьте дуже обережні під час роботи під високовольтною лінією електропередачі.

Гілки, що падають, можуть спричинити коротке замкнення.

• Якщо можливо, стійте так, щоб можна було зробити розріз на гілці під прямим кутом. (Мал. 61)
• Ріжте великі гілки на частини, щоб було простіше керувати їх падінням. Потрібно також звертати увагу на ту обставину, що гілки, що падають, можуть відлетіти в бік користувача, після того як упадуть на землю. (Мал. 62)
• Ніколи не обрізайте гілки біля стовбура, оскільки це може сповільнити відновлення дерева й спричинити грибкове захворювання. (Мал. 63)
• Використовуйте фіксатор на основі ріжучого вузла, щоб забезпечити підтримку під час різання. Це допоможе запобігти зіскакуванню шини пилки з гілки. (Мал. 64)
• Зробіть початковий надріз знизу гілки перш, ніж повністю обрізати її. Це допоможе запобігти обриванню кори, яке призводить до повільного відновлення дерев і незворотної шкоди дереву. Надріз не повинен бути глибшим, ніж ½ товщини гілки – це допоможе запобігти защемленню. Ланцюг повинен рухатися, коли ви витягуєте шину пилки з гілки, це запобігає її защемленню. (Мал. 65)

• Переконайтеся, що ви зайняли стійке положення та що вам не заважатимуть гілки, камені й дерева.

ПОПЕРЕДЖЕННЯ: Ніколи не активуйте механічний пусковий пристрій, якщо ви не бачите різальну насадку.

Вимкнення виробу Aspire P5-P4A

1. Відпустіть механічний пусковий пристрій.
2. Натисніть кнопку увімкнення / вимкнення в інтерфейсі користувача. Світлодіодні індикатори згаснуть.
3. Натисніть кнопку фіксатора й витягніть акумулятор. (Мал. 66)

Вимкнення виробу Aspire PE5-P4A

1. Відпустіть механічний пусковий пристрій.
2. Натисніть на фіксатор механічного пускового пристрою назад, щоб заблокувати виріб.
3. Натисніть кнопку фіксатора акумулятора й витягніть акумулятор. (Мал. 67)
4. Якщо необхідно, зніміть телескопічний вал із виробу.

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ

Вступ

ПОПЕРЕДЖЕННЯ: Перед початком технічного обслуговування

уважно прочитайте розділ про правила техніки безпеки.

ПОПЕРЕДЖЕННЯ: Перед початком технічного обслуговування виробу виймайте акумулятор.

Графік технічного обслуговування

Технічне обслуговування Щодня Щотижня Щомісяця
Очистьте зовнішні деталі виробу сухою ганчіркою. Не використовуйте воду.	X
Переконайтеся, що кнопки ввімкнення / вимкнення працюють правильно й не пош-коджені.	X
Переконайтеся, що механічний пусковий пристрій і його фіксатор працюють пра-вильно з точки зору безпеки.	X
Переконайтеся, що всі елементи керуван-ня працюють відповідним чином і не пош-коджені.	X
Тримайте ручки чистими й сухими. Пере-конайтеся, що на рукоятках немає масти-ла чи змазки.	X

Технічне обслуговування Щодня Щотижня Щомісяця
Переконайтеся, що кришка ланцюга пилки не пошкоджена. Замініть кришку ланцюга пилки, якщо вона пошкоджена.	X
Переконайтеся в тому, що всі гвинти й гайки затягнуті.	X
Переконайтеся, що кнопки фіксатора на акумуляторі справні та надійно втримують акумулятор у виробі.	X
Переконайтеся, що зарядний пристрій працює належним чином.	X
Перевірте акумулятор на відсутність пошкоджень.	X
Переконайтеся, що акумулятор заряджений.	X
Переконайтеся, що зарядний пристрій не пошкоджений.	X
Перевірте ланцюг пилки. X
Нагостріть ланцюг пилки. X
Перевірте натяжіння ланцюга пилки. X
Змастіть ланцюг пилки. X
Переконайтеся, що ланцюг пилки не повертається без натискання механічного пускового пристрою.	X
Перевірте всі кабелі та з'єднання. Переконайтеся, що пошкодження й бруд відсутні.		X
Очистьте кришку ланцюга пилки. X
Видаліть задирки на краях пильної шини. X
Перевірте з'єднання між акумулятором і виробом. Перевірте з'єднання між акумулятором і зарядним пристроєм.			X
Перевірте сучкоріз на відсутність пошкоджень. Якщо сучкоріз пошкоджено, замініть його.	Технічне обслуговування сучкоріза має виконувати вповноважений дилер Husqvarna.
Перевірте рівень зношення приводної зі-рочки ланцюга.	Замінюйте приводну зірочку ланцюга приблизно через 20 годин роботи або частіше, якщо необхідно.

Перевірка різального обладнання

1. Переконайтеся, що в заклепках і ланках немає тріщин і що всі заклепки закріплені. Замініть, якщо це необхідно. (Мал. 68)

2. Переконайтеся, що ланцюг пилки легко згинається. Замініть ланцюг пилки, якщо він жорсткий.

3. Щоб перевірити заклепки й ланки на наявність зношення, порівняйте ланцюг вашої пилки з новим.

4. Замініть ланцюг пилки, якщо найдовша частина різця стала меншою за 4 мм (0,16 дюйма). Також замініть ланцюг пилки, якщо на різцях є тріщини. (Мал. 69)

Заміна пильної шини й ланцюга пилки

1. Поверніть фіксувальну головку проти годинникової стрілки й зніміть захисний кожух (А). (Мал. 70)
2. Зніміть шину пилки разом із ланцюгом.
3. Зніміть ланцюг із шини.
4. Установіть новий ланцюг у канавку на шині.
5. Установіть нову пильну шину, щоб у паз (В) увійшов болт (Е), а в отвір (D) — штифт пильної шини (F).
6. Установіть ланцюг пилки на приводну зірочку (G). Переконайтеся, що різці спрямовані в напрямку, протилежному приводній зірочці (C).
7. Установіть захисний кожух (А) і поверніть фіксувальну головку за годинниковою стрілкою.
8. Натягніть ланцюг пилки. Дивіться розділ Регулювання натягу ланцюга пилки на сторінці 580 інструкції.

Нагострювання ланцюга пилки

Інформація щодо пильної шини й ланцюга пилки

ПОПЕРЕДЖЕННЯ: Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати травми.

Необхідно заміняти зношені чи пошкоджені шину та ланцюг комбінаціями шини й ланцюга, рекомендованими компанією Husqvarna. Це необхідно, щоб підтримувати роботу функцій безпеки виробу. Дивіться розділ Аксесуари на сторінці 585, у якому наведений список рекомендованих комбінацій шин і ланцюгів для заміни.

- Довжина пильної шини, дюйми / см. Інформацію про довжину пильної шини й тип ланцюга зазвичай можна знайти на задньому кінці пильної шини.

(Мал. 71)

- Крок ланцюга, дюйми. Проміжки між приводними ланками ланцюга пилки мають збігатися з проміжками між зубцями на веденій зірочці шини й приводній зірочці.

(Мал. 72)

- Кількість приводних ланок. Кількість приводних ланок визначається відповідно до типу пильної шини.

(Мал. 73)

- Ширина паза шини, дюйми / мм. Ширина паза шини має бути такою ж, як і ширина приводних ланок.

(Мал. 74)

- Пильна шина має бути вирівняна відносно виробу.

(Мал. 75)

• Ширина приводних ланок, мм / дюймів.

(Мал. 76)

Загальна інформація про нагострювання різців

Забороняється використовувати виріб із тупим ланцюгом. Якщо ланцюг затуплений, потрібно застосовувати більший тиск, щоб протиснути шину пилки через деревину. Якщо ланцюг дуже затуплений, у результаті пиляння буде з'являтися тирса, а не стружка.

Гострий ланцюг врізається в деревину, створюючи довгу й товсту стружку.

ПОПЕРЕДЖЕННЯ: Якщо не дотримуватись інструкцій із правильного нагострювання, сила віддачі значно підвищуватиметься.

Зверніть увагу: Дивіться розділ Нагострювання різців на сторінці 580, щоб дізнатися про загострювання ланцюга пили.

Нагострювання різців

1. Для нагострювання різальних зубців використовуйте круглий напилок і шаблон для напилка. (Мал. 77)

Зверніть увагу: Дивіться розділ Аксесуари на сторінці 585 щодо рекомендованих компанією Husqvarna напилків і їхніх розмірів для вашого ланцюга пилки.

1. Правильно прикладайте напилок до різця. Дивіться інструкції до напилка.
2. Переміщуйте напилок від внутрішньої сторони різця назовні. Зменшуйте тиск під час повернення напилка назад. (Мал. 78)
3. Зніміть матеріал з одного боку всіх різців.
4. Переверніть виріб і зніміть матеріал з іншого боку.
5. Переконайтеся, що всі різці однакової довжини.

Регулювання натягу ланцюга пилки

ПОПЕРЕДЖЕННЯ: Неправильно натягнутий ланцюг пилки може зіскочити із шини та призвести до серйозної травми чи смерті.

Ланцюг пилки стає довшим під час використання. Дуже важливо регулярно налаштовувати натяг ланцюга, щоб він залишався правильним. Перед початком роботи з виробом необхідно перевіряти натяг ланцюга. Затягніть ланцюг якомога сильніше, однак при цьому він має вручну протягуватися по шині.

Зверніть увагу: У нового ланцюга є період припрацьовування. Протягом нього натяг слід перевіряти частіше.

1. Поверніть регулятор натягу ланцюга за годинниковою стрілкою, щоб натягнути ланцюг пилки. Натягніть ланцюг якомога сильніше. Він має щільно прилягати до шини. (Мал. 79)

Зверніть увагу: Повертайте регулятор угору (+), щоб збільшити натяг, або вниз (-), щоб зменшити натяг. Ланцюг пилки натягнуто правильно, якщо ви можете легко обертати його рукою, але він щільно прилягає до пильної шини.

1. Переконайтеся, що ви можете вільно протягнути ланцюг пилки вручну й що він не провисає. (Мал. 80)

Змашування різального обладнання

ПОПЕРЕДЖЕННЯ: Погане змашування різального обладнання може призвести до зіскакування ланцюга, що може спричинити тяжкі травми й навіть смерть.

ПОПЕРЕДЖЕННЯ: Не використовуйте відпрацьоване мастило! Відпрацьоване мастило є небезпечним для людей, виробу й навколишнього середовища.

Мастило для ланцюга пилки

- Використовуйте мастило, яке добре тримається на ланцюгу пилки. Мастило для ланцюга має зберігати в'язкість за будь-якої погоди влітку й узимку.

- Використовуйте мастило для ланцюга Husqvarna, адже воно подовжує термін служби ланцюга пилки й менше впливає на навколишнє

середовище. Якщо мастила Husqvarna немає, використовуйте стандартне мастило для ланцюгів.

• У місцевостях, де знайти мастило для змашування ланцюга пилки неможливо, можна використовувати біомастило для ланцюгів X-Guard BIO.
  • Переконайтеся, що система змащування ланцюга пилки працює належним чином. Якщо необхідно, залийте мастило для ланцюга та перевірте систему змащування.

Перевірка пильної шини

1. Перевірте, чи є на краях пильної шини задирки. Видаліть задирки напилком. (Мал. 81)
2. Очистьте паз у пильній шині. (Мал. 82)
3. Перевірте канавку на шині на наявність зношення. За необхідності замініть пильну шину. (Мал. 83)
4. Упевніться, що кінчик пильної шини не занадто твердий чи зношений. (Мал. 84)
5. Щодня повертайте пильну шину, щоб подовжити термін її служби. (Мал. 85)

Чищення виробу, акумулятора й зарядного пристрою

1. Після використання протріть виріб сухою ганчіркою.
2. Протріть сухою тканиною акумулятор і зарядний пристрій. Тримайте напрямні рейки акумулятора в чистоті.
3. Перед використанням переконайтеся, що контакти акумулятора й зарядного пристрою чисті.
4. Прочистьте щіткою внутрішню поверхню захисного кожуха.

Перевірка акумулятора й зарядного пристрою

1. Перевірте акумулятор на наявність пошкоджень на кшталт тріщин.
2. Перевірте зарядний пристрій на наявність пошкоджень на кшталт тріщин.
3. Перевірте з'єднувальний шнур зарядного пристрою на предмет пошкоджень і тріщин.

Усунення несправностей

Интерфейс користувача Aspire P5-P4A

Несправність Можноюві несправності Можноюві рішення
Блимає зелений стартовий світлодіодний індикатор.	Недостатня напруга акумулятора. Зарядіть	акумулятор.
Блимає червоний світлодіодний індикатор помилки.	Перевантаження. Різальну насадку заблоков	вано, вимкніть виріб. Вийміть акумулятор. Очистьте різальну насадку від непотрібного матеріалу. Відпустіть ланцюг.
	Відхилення температури від норми. Дайте виробу охолонути.
	Одночасно натиснуто механічний пусковий пристрій і стартову кнопку.	Відпустіть механічний пусковий пристрій і натисніть стартову кнопку.
Поперемінно блимають зелений і червоний світлодіоди.	Акумулятор розряджений. Зарядіть акумулятор.	Акумулятор пошкоджений. Зверніться до центру обслуговування.
	Акумулятор пошкоджений. Зверніться до центру обслуговування.

Пошук і усунення несправностей заряджального пристрою

Світлодіодний індикатор на заряджальному пристрої	Причина Вирішення
Зелений світлодіод світиться постійно, а червоний – блимає.	Акумулятор неправильно встановлено в заряджальному пристрої.	Витягніть акумулятор із заряджального пристрою та встановіть заново.
	Роз'єми акумулятора забрудні.	Очистьте роз'єми акумулятора.
	Температура навколишнього середовища зависока або за-низька.	Використовуйте заряджальний пристрій акумулятора за температури від 0 до +35 °C.
	Акумулятор пошкоджений. Замініть акумулятор.
Зелений і червоний світлодіоди вимкне-но.	Заряджальний пристрій неправильно під'єднано до розетки мережі живлення.	Під'єднайте заряджальний пристрій до розетки мере-жі живлення.
	Несправна розетка мережі живлення.	Під'єднайте заряджальний пристрій до джерела електроживлення, напруга й частота якого відповідають значенням на паспортній табличці.
	Кабель зарядного пристрою акумулятора пошкоджений.	Зверніться в авторизований центр обслуговування.
	Зарядний пристрій несправний.
Інші помилки.	У разі виникнення інших помилок переконайтеся, що виріб вимкнений, вийміть акумулятор і зверніться в авторизований центр обслуговування.

Транспортування та зберігання

Транспортування та зберігання

• На літій-іонні акумулятори поширюються правила щодо небезпечного вантажу.
• У разі перевезення пасажирським або вантажним транспортом дотримуйтеся спеціальних вимог щодо упаковки й маркування (це правило також стосується третіх осіб і експедиторів).
• Перш ніж відправляти виріб, проконсультуйтеся з особою, що пройшла спеціальну підготовку щодо поводження з небезпечними матеріалами. Дотримуйтеся всіх застосовних національних норм і правил.
• Перед пакуванням акумулятора ізолюйте відкриті контакти. Зафіксуйте акумулятор в упаковці, щоб він не рухався.
• Під час підготовки до зберігання чи транспортування виробу завжди виймайте акумулятор.
• Зберігайте акумулятор і зарядний пристрій у сухому приміщенні, захищеному від вологи та низьких температур.
• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.
• Зберігайте акумулятор за температури від –20 °C до 50 °C у захищеному від прямих сонячних променів місці.
• Зберігайте зарядний пристрій за температури від 5 °C до 45 °C у захищеному від прямих сонячних променів місці.
• Використовуйте зарядний пристрій лише за температури навколишнього середовища від 0 °C до 35 °C.

• Зберігайте виріб лише за температури від -40^ до +60^ .

• Перед довготривалим зберіганням акумулятор необхідно зарядити на 30–50 %.

• Зберігайте зарядний пристрій у сухому закритому приміщенні.
• Зберігайте акумулятор і зарядний пристрій окремо. Не дозволяйте дітям та іншим особам без належної підготовки торкатися обладнання. Зберігайте обладнання в приміщеннях, які можна закрити на замок.
• Перед тривалим зберіганням промийте виріб і проведіть повне технічне обслуговування.
• Під час транспортування й зберігання використовуйте чохол для транспортування, що допоможе захистити виріб від травм і пошкоджень.
• Під час транспортування надійно закріплюйте виріб.

Утилізація акумулятора, зарядного пристрою й виробу

Символ, наведений нижче, означає, що цей виріб не можна утилізувати разом із побутовими відходами. Утилізацію необхідно проводити на підприємстві з переробки відходів електричного й електронного обладнання. Це допоможе запобігти шкоді навколишньому середовищу й людям.

Щоб отримати детальнішу інформацію, проконсультуйтеся з органами місцевої влади, місцевою службою переробки відходів чи своїм дилером.

(Мал. 23)

Зверніть увагу: Символ нанесений на виріб чи упаковку виробу.

Технічні характеристики

Технічні характеристики

	Aspire P5-P4A Aspire PE5-P4A
Електродвигун

	Aspire P5-P4A Aspire PE5-P4A
Тип Змінного струму	зі збудженням відпостійних магнітів,18 В	Змінного струмузі збудженням відпостійних магнітів,18 В
Швидкість руху ланцюга, м/с 4,9 4,9
Маса
Без акумулятора, кг / фунтів 1,6 / 3,5 3,1 / 6,8
Випромінювання шуму ^73
Рівень звукової потужності, виміряний, дБ(А) 88 88
Гарантований рівень звукової потужності, L_WA дБ(А) 91 90
Рівні звуку ^74
Еквівалентний рівень звукового тиску на вухо оператора, дБ(А) 75	74
Рівні вібрації ^75
Рівень вібрації в ручках, виміряний відповідно до стандарту ISO 22867, м/с ^2
Складена, передня ручка / задня ручка – 0,5 / 0,5
Висунута, передня ручка / задня ручка – 0,3 / 0,3
Основна ручка / допоміжна ручка 0,8 / 0,4 –

Схвалені акумулятори

Для живлення цього пристрою можна використовувати будь-які акумулятори POWER FOR

ALL. Щоб забезпечити найкращу продуктивність рекомендується використовувати акумулятори з ємністю щонайменше 4,0 А·год.

Акумулятор P4A 18-B45 P4A 18-B72
Тип	Літій-іонний	Літій-іонний
Ємність батареї, ампер-години	2,5	4,0
Номінальна напруга, В	18	18
Маса, кг	0,35	0,65
Кількість елементів (Li-Ion)	5	10

Сертифіковані зарядні пристрої

Зарядний пристрій P4A 18-C70
Вхідна напруга, В Див. інформацію про номінальні характере-	ристики зарядного пристрою.
Частота, Гц 50–60
Потужність, Вт 70

Аксесуари

Комбінації ланцюга пилки й пильної шини

Наступні комбінації відповідають стандартам ЄС.

Шина пилки Пилковий ланцюг
Довжина, дюйми Крок, дюйми Вимірювач, мм Тип				Довжина, кількість приводних ланок
5 1/4 дюйма	1,1 SP11G 32

Заточування ланцюга пилки й розмір напилка

Для забезпечення правильного кута заточування використовуйте рекомендований розмір напилка.

Рекомендується завжди використовувати для заточування ланцюга пилки виключно рекомендований напилок.

Якщо ви не знаєте, який ланцюг установлено на вашій пилці, зверніться до свого сервісного дилера.

						[expt]
	MM / дюйми MM / дюйми
SP11G 3,5	/ 9/64 60° 30°	0° 0,4	/ 0,016 529	9371-01

Декларація відповідності

Декларація відповідності ЄС

Ми, компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, тел.: [phone], заявляємо під свою виключну відповідальність, що представлений виріб:

Опис Акумуляторний	сучкоріз і висоторіз
Бренд Husqvarna
Тип / модель Aspire P	5-P4A, Aspire PE5-P4A
Ідентифікація Серійні	номери за 2022 рік і пізніше

повністю відповідає таким директивам і нормам ЄС:

Директива/норма Опис
2006/42/EC «Про механічне обладнання»
2014/30/EU «Про електромагнітну сумісність»
2011/65/EU	«Про обмеження використання деяких небезпечних речовин в електричному й електронному обладнанні»
2000/14/EC «Про виділення шуму в навколишнє середовище»

і що до нього застосовуються вказані далі узгоджені стандарти та (або) технічні специфікації: EN 62841-1:2015/A11:2022, EN ISO 11680-1:2021, EN ISO 12100:2010, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018.

Компанія DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158, виконала безкоштовну сертифікацію на відповідність вимогам ЄС згідно з пунктом 3b статті 12 директиви Ради ЄС «Про машини та механізми» (2006/42/EC). Номер сертифіката типової перевірки ЕС: 4815039.22006.

Застосовано процедуру оцінки відповідності згідно з Директивою 2000/14/ЕС, Додаток V.

Відомості стосовно випромінювання шуму дивіться в розділі Технічні характеристики на сторінці 583.

Huskvarna, 2022-06-22

$$ \Delta \cdot 2 m $$

Клас Лосдал (Claes Losdal), директор відділу НДДКР, Husqvarna AB

Відповідальний за технічну документацію

Ліцензії

Гарантія не поширюється на дефекти, що з'явилися внаслідок нормального зношування, недбалого поводження, використання не за призначенням, несанкціонованого ремонту або в разі під'єднання всмоктувального апарата до джерела невідповідної напруги.

Усі права застережено.

Поширення та використання у вихідній і двійковій формах, зі змінами або без них, дозволено в разі дотримання таких умов:

• Поширення вихідного коду має супроводжуватися наведеним вище повідомленням про авторські права, переліком цих умов і подальшим застереженням.
• Комплект постачання для поширення у двійковій формі має супроводжуватися в документації та/або інших матеріалах, що надаються разом із таким комплектом, вищезазначеним повідомленням про авторські права, переліком цих умов і подальшою відмовою від відповідальності.
• Ані назва STMicroelectronics, ані назви учасників не можуть використовуватися для підтримки чи просування продуктів, створених на основі цього програмного забезпечення, без спеціального попереднього письмового дозволу.

ЦЕ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ НАДАЮТЬ ВЛАСНИКИ АВТОРСЬКИХ ПРАВ ТА УЧАСНИКАМИ У ВИГЛЯДІ «ЯК Є», ІЗ ВІДМОВОЮ ВІД БУДЬ-ЯКИХ БЕЗПОСЕРЕДНІХ АБО ОПОСЕРЕДКОВАНИХ ГАРАНТІЙ, ВКЛЮЧНО ОПОСЕРЕДКОВАНИМИ ГАРАНТІЯМИ КОМЕРЦІЙНОЇ ПРИДАТНОСТІ ТА ПРИДАТНОСТІ ДЛЯ БУДЬ-ЯКОЇ КОНКРЕТНОЇ МЕТИ, АЛЕ НЕ ОБМЕЖУЮЧИСЬ НИМИ. ВЛАСНИК АВТОРСЬКИХ ПРАВ АБО УЧАСНИКИ В ЖОДНОМУ РАЗІ НЕ НЕСУТЬ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ БЕЗПОСЕРЕДНІ, ОПОСЕРЕДКОВАНІ, ВИПАДКОВІ, ОСОБЛИВІ, ШТРАФНІ АБО ПОБІЧНІ ЗБИТКИ (ВКЛЮЧНО З ПРИДБАННЯМ ТОВАРІВ АБО ПОСЛУГ НА ЗАМІНУ, ВТРАТОЮ МОЖЛИВОСТІ ВИКОРИСТАННЯ, ДАНИХ АБО ПРИБУТКУ АБО ПЕРЕРВОЮ У ВЕДЕННІ ДІЯЛЬНОСТІ, АЛЕ НЕ ОБМЕЖУЮЧИСЬ НИМИ) НЕЗАЛЕЖНО ВІД ПРИЧИН І ЗГІДНО З БУДЬ-ЯКИМИ ПРИЧИНАМИ Й ВИДАМИ ВІДПОВІДАЛЬНОСТІ, ЧИ-ТО ДОГОВОРОМ, ЧИ-ТО БЕЗПОСЕРЕДНЬОЮ ВІДПОВІДАЛЬНІСТЮ АБО ДЕЛИКТОМ (ВКЛЮЧНО З НЕДБАЛІСТЮ АБО ІНШИМИ ПІДСТАВАМИ), ЯКІ ВИНИКАЮТЬ ЧЕРЕЗ БУДЬ-ЯКИЙ СПОСІБ ВИКОРИСТАННЯ ЦЬОГО ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ, НАВІТЬ ЯКЩО БУЛО ПОВІДОМЛЕНО ПРО МОЖЛИВІСТЬ ТАКОГО ЗБИТКУ.

Ліцензія Apache 2.0

Авторське право © 2009-2019 Arm Limited. Уси права застережено.

Версія 2.0, січень 2004 http://www.apache.org/licenses/ УМОВИ Й ПОЛОЖЕННЯ ЩОДО ВИКОРИСТАННЯ, ВІДТВОРЕННЯ ТА ПОШИРЕННЯ

1. Визначення.

«Ліцензія» означатиме положення та умови використання, відтворення та поширення, як визначено в Розділах 1–9 цього документа. «Ліцензіар» означатиме власника авторських прав або організацію, уповноважену власником авторських прав, яка надає цю Ліцензію. «Юридична особа» означатиме сукупність виконавчої організації та всіх інших організацій, які керують цією організацією, керуються нею або перебувають під спільним керуванням із нею. Для цілей цього визначення «керування» означає (і) повноваження, безпосередні або опосередковані, розпоряджатися або керувати такою організацією, за контрактом або будь-яким іншим чином, або (іі) володіння п'ятдесяти відсотками (50 %) або більшою кількістю акцій, що перебувають в обігу, або (iii) бенефіціарне володіння такою організацією. «Ви» (або «Ваш») означатиме фізичну або юридичну особу, яка користується дозволами, наданими за цією Ліцензією. «Вихідна» форма означатиме бажану форму для внесення змін, включно з вихідним кодом програмного забезпечення, вихідною документацією та файлами конфігурації, але не обмежуючись ними. «Об'єктна» форма означатиме будь-яку форму, отриману в результаті механічного перетворення або трансляції Вихідної форми, включно зі скомпільованим об'єктним кодом, згенерованою документацією та перетворенням для носіїв інших типів. «Робота» означатиме авторську роботу у вихідній чи об'єктній формі, надану згідно з Ліцензією, як зазначено в повідомленні про авторські права, яке включено чи додано до такої роботи (приклад наведено в Додатку нижче). «Похідні роботи» означатиме будь-яку роботу у вихідній чи об'єктній формі, засновану на Роботі (або похідну від неї), для якої редакційні виправлення, зауваження, уточнення або інші модифікації є загалом оригінальною авторською роботою. Для цілей цієї Ліцензії Похідні роботи не включатимуть у себе роботи, які залишаються відокремленими або просто пов'язані (або прив'язані за назвою) до інтерфейсів Роботи та її Похідних робіт. «Внесок» означатиме будь-яку авторську роботу, включно з оригінальною версією Роботи й будь-якими модифікаціями цієї Роботи чи доповненнями до неї або до Похідних робіт від неї, яку навмисно надано Ліцензіарові власником авторських прав або фізичною чи Юридичною особою, уповноваженою діяти від імені власника авторських прав, для включення до складу Роботи. Для цілей цього визначення, «надана»

означає будь-яку форму електронного, усного чи письмового повідомлення, надісланого Ліцензіарові або його представникам, включно з повідомленнями за списками електронного розсилання, але не обмежуючись ними, у системах контролю вихідного коду й системах відстежування проблем у ПЗ, керування якими здійснюється Ліцензіаром або від його імені, метою яких є обговорення та вдосконалення Роботи, але виключає повідомлення, які явним або іншим чином позначено в письмовій формі власником авторських прав як «Не є внеском». «Учасник» означатиме Ліцензіара й будь-яку фізичну чи Юридичну особу, від імені якої Внесок було отримано Ліцензіаром і згодом включено до складу Роботи.

2. Надання Ліцензії на авторське право.

Згідно з умовами та положеннями цієї Ліцензії кожен Учасник цим надає Вам безстрокову, усесвітню, невиключну, безкоштовну, безоплатну, безвідкличну ліцензію на авторське право для здійснення відтворення, підготовки Похідних робіт, публічного показу, публічного виконання, субліцензування та поширення Роботи й таких Похідних робіт у вихідній або об'єктній формі.

3. Надання Патентної ліцензії.

Згідно з умовами й положеннями цієї Ліцензії, кожен Учасник цим надає Вам безстрокову, усесвітню, невиключну, безкоштовну, безоплатну, безвідкличну (за винятком випадків, зазначених у цьому розділі) патентну ліцензію на створення, використання, пропозицію продажу, продаж, імпорт та передавання Роботи іншим чином, якщо така ліцензія поширюється лише на ті патентні претензії, які можуть бути ліцензовані таким Учасником, права на які обов'язково порушуються лише його Внеском(-ами) або поєднанням його Внеску(-ів) з Роботою, до якої було надано такий Внесок(-и). Якщо Ви порушуєте патентний позов проти будь-якої організації (включно з перехресним позовом або зустрічним позовом у складі судового позову), стверджуючи, що Робота або Внесок, включений до складу Роботи, є прямим або непрямим порушенням патентних прав, тоді чинність будь-яких патентних ліцензій, наданих Вам згідно з цією Ліцензією на цю Роботу, буде припинено з дати подання такого позову.

4. Поширення.

Ви можете відтворювати й поширювати копії Роботи або Похідних робіт на будь-якому носії, зі змінами або без них, у вихідній чи об'єктній формі, за умови, що Ви відповідаєте таким умовам:

• Ви повинні надати будь-яким іншим одержувачам Роботи або Похідних робіт копію цієї Ліцензії; і
• Ви повинні зробити так, щоб будь-які змінені файли містили помітні повідомлення про те, що Ви внесли зміни до цих файлів; і Ви повинні залишати у Вихідній формі будь-яких

Похідних робіт, які поширюєте, усі повідомлення про авторські права, патенти, товарні знаки й покликання на авторство з Вихідної форми Роботи, за винятком тих повідомлень, які не стосуються жодної частини Похідних робіт; і

- Якщо Робота включає в себе текстовий файл «ПОВІДОМЛЕННЯ» як частину комплекту постачання, тоді будь-які Похідні роботи, які ви поширюєте, повинні містити придатну для читання копію повідомлень про авторство, які містяться в такому файлі ПОВІДОМЛЕННЯ, за винятком тих повідомлень, які не стосуються жодної частини Похідної роботи, принаймні в одному з таких місць: у текстовому файлі ПОВІДОМЛЕННЯ, який поширюють як частину Похідних робіт; у Вихідній формі або документації, якщо вони надаються разом із Похідними роботами; або в межах відображення, згенерованого Похідними роботами, незалежно від наявності та звичайних місць відображення аналогічних повідомлень третіх сторін. Вміст файлу ПОВІДОМЛЕННЯ призначено лише для інформаційних цілей, а не для зміни Ліцензії. У Похідних роботах, які Ви поширюєте, Ви можете додавати свої власні повідомлення про авторство поряд із текстом ПОВІДОМЛЕННЯ щодо Роботи або як додаток до нього, за умови, що такі додаткові повідомлення про авторство не можуть тлумачитися як внесення змін до Ліцензії. Ви можете додати до своїх модифікацій власну заяву про авторські права й передбачити додаткові або інші умови ліцензії на використання, відтворення чи пошення своїх модифікацій або для будь-яких таких Похідних робіт загалом, за умови, що використання, відтворення та розповсюдження Роботи Вами в іншому разі відповідає умовам, зазначеним у цій Ліцензії.

5. Надання Внесків.

Якщо Ви явним чином не зазначите інше, будьякий Внесок, навмисно наданий Вами Ліцензіарові для включення до складу Роботи, має відповідати положенням та умовам цієї Ліцензії без будь-яких додаткових положень або умов. Незважаючи на вищесказане, ніщо в цьому документі не замінює та не змінює умов будь-якої окремої ліцензійної угоди, яку ви могли укласти з Ліцензіаром щодо таких Внесків.

6. Товарні знаки.

Ця Ліцензія не надає дозволу на використання торгових назв, товарних знаків, знаків обслуговування або назв продуктів Ліцензиара, за винятком випадків, коли це потрібно для доцільного та звичного використання в описі походження Роботи й відтворення вмісту файлу ПОВІДОМЛЕННЯ.

7. Відмова від Гарантії.

Якщо цього не вимагає застосовне законодавство або якщо це не погоджено в письмовій формі, Ліцензіар надає Роботу (і кожен Учасник надає свої Внески) у вигляді «ЯК Є», БЕЗ БУДЬ-ЯКИХ ГАРАНТІЙ АБО УМОВ, виражених явним чином або таких, що маються на увазі, включно, без обмежень, із будь-якими гарантіями чи умовами ПРАВА ВОЛОДІННЯ, НЕПОРУШЕННЯ ПРАВ, КОМЕРЦІЙНОЇ ПРИДАТНОСТІ або ПРИДАТНОСТІ ДЛЯ КОНКРЕТНОЇ МЕТИ. Ви несете виключну відповідальність за визначення доцільності застосування або поширення Роботи та приймаєте на себе будь-які ризики, пов'язані з користуванням дозволами, наданими згідно з цією Ліцензією. 8. Обмеження відповідальності. За будь-яких обставин і згідно з будь-якою законодавчою базою, чи-то делікт (включно з недбалістю), чи-то договір або інше, якщо цього не вимагає застосовне законодавство (наприклад, навмисні дії та груба недбалість) або це не погоджено в письмовій формі, жоден Учасник не нестиме відповідальності перед Вами за збитки, зокрема будь-які безпосередні, опосередковані, особливі, випадкові або наслідкові збитки будь-якого характеру, що виникають унаслідок цієї Ліцензії або через використання чи неможливість використання Роботи (включно зі збитками за втрату репутації, припинення діяльності, збій чи несправність комп'ютера або будь-які інші комерційні збитки чи втрати, але не обмежуючись ними), навіть якщо такого Учасника було повідомлено про можливість таких збитків.

9. Прийняття на себе гарантії або додаткової відповідальності.

У разі поширення Роботи або її Похідних робіт Ви можете вибрати пропозицію та визначити плату за прийняття на себе підтримки, гарантії, відшкодування чи інших зобов'язань та/або прав, які відповідають цій Ліцензії. Однак, приймаючи на себе такі зобов'язання, Ви можете діяти лише від власного імені й виключно під свою відповідальність, а не від імені будь-якого іншого Учасника, і лише в разі, якщо Ви погоджується відшкодовувати, захищати та звільняти кожного Учасника від будь-якої понесеної відповідальності або претензій, висунутих проти такого Учасника через те, що ви приймаєте на себе будь-яку таку гарантію чи додаткову відповідальність. КІНЕЦЬ УМОВ І ПОЛОЖЕНЬ

Husqvarna®

www.husqvarna.com

Original instructions Оригинални инструкции Архікєс однієєс Istruzioni originali Originalanweisungen Instructions d'origine Originele instructies Instrucțiuni initiale Instrucciones originales

Instruções originais Orijinal talimatlar Bruksanvisning i original Originale instruktioner

Originale instruksjoner Alkuperäiset ohjeet Originaaljuhend Lietošanas pamācība Originalios instrukcijos Originalne upute Pūvodní pokyny Pôvodné pokyny Oryginalne instrukcje Eredeti útmutatás 取扱説明書原本 Оригінальні інструкції
