ПОСІБНИК КОРИСТУВАЧА Aspire C15X-P4A HUSQVARNA

UK Посібник користувача

373-402

403-429

459-487

488-517

518-544

545-575

576-606

607-636

637-665

666-693

694-721

722-749

750-781

ТЕХНИЧНЕ ОБСЛУГОВУВАННЯ 768

Усунення несправностей 773

Транспортування, зберігання й утилізація ..... 774

Технічні характеристики 775

Додаткове приладдя 776

Декларація відповідності 778

Ліцензії 779

Вступ

Призначення

Цей виріб призначений для робіт із розчищення й обрізки саду. Виріб можна використовувати для дрібної рубки дерев і робіт із деревом. Забороняється використовувати виріб для інших завдань.

Зверніть увагу: Норми внутрішнього законодавства можуть накладати обмеження на використання цього виробу.

Опис виробу

Виріб Husqvarna Aspire C15X-P4A є акумуляторною ланцюговою пилкою.

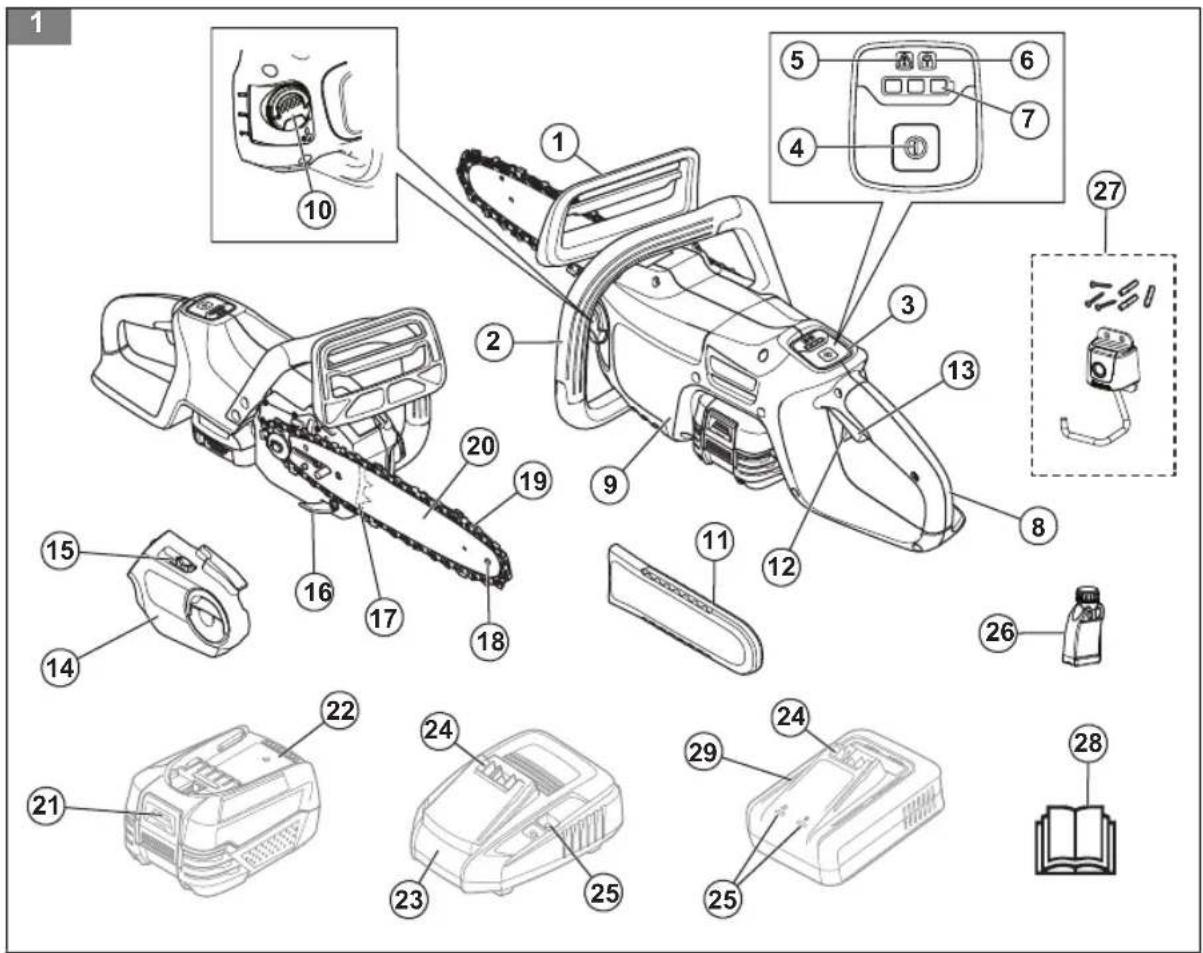

Огляд виробу

(Мал. 1)

1. Передній захисний щиток

2. Передня ручка

3. Интерфейс користувача

4. Кнопка ввімкнення/вимкнення

5. Індикатор попередження

6. Індикатор гальма

7. Індикатор стану заряду

8. Задня ручка з правостороннім кожухом

9. Корпус

10. Оливний бак для ланцюга

11. Кришка для транспортування

12. Фіксатор механічного пускового пристрою

13. Механічний пусковий пристрій

14. Кришка приводної зірочки з ручкою шини

15. Пристрій натягування ланцюга

16. Обмежувач ланцюга

17. Зубчатий упор

18. Ведена зірочка шини

19. Пилковий ланцюг

20. Шина пилки

21. Кнопка для виймання акумулятора

22. Акумулятор

23. Зарядний пристрій акумулятора (P4A 18-C70)

Ми постійно працюємо над підвищенням вашої безпеки й ефективності роботи. По додаткову інформацію звертайтеся до свого дилера з обслуговування.

Короткий посібник користувача

Відскануйте QR-код, щоб ознайомитися з порадами щодо використання виробу.

(Мал. 27)

1. З'єднувач

2. Індикатор живлення / попереджувальний індикатор

3. Біомастило для ланцюга

4. Гак для зберігання, саморізи й дюбелі

5. Посібник користувача

6. Зарядний пристрій акумулятора (P4A 18-C100)

Символи на виробі

(Мал. 2) УВАГА! Цей виріб може бути небезпечним і здатний спричинити тяжкі травми або смерть оператора чи сторонніх осіб. Будьте обережні й використовуйте виріб належним чином.

(Мал. 3) Перед початком експлуатації виробу уважно прочитайте посібник користувача й переконайтеся в тому, що ви зрозуміли наведені в ньому вказівки.

(Мал. 4) Використовуйте сертифікований захисний шолом, засоби захисту органів слуху й зору.

(Мал. 5) Під час роботи тримайте виріб обома руками.

(Мал. 6) Не працюйте з виробом, тримаючи його лише однією рукою.

(Мал. 7) Не допускайте торкання об'єкта кінчиком різальної шини.

(Мал. 8) Забороняється використовувати під час дощу.

(Мал. 9) Увага! Якщо кінчик шини торкнеться об'єкта, це може призвести до віддачі. Це спричинить відкидання шини в бік оператора. Небезпека отримання серйозних травм або смерті.

(Мал. 10) Номінальна напруга, В

(Мал. 11) Олива для ланцюга.

(Мал. 12) Напрям обертання ланцюга пилки й максимальна довжина пильної шини.

(Мал. 13) Ланцюгове гальмо, увімкнене (переднє)

(Мал. 14) Постійний струм.

(Мал. 15) Екологічне маркування. Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Утилізацію виробу необхідно проводити на сертифікованому підприємстві з переробки відходів електричного й електронного обладнання.

(Мал. 16) Цей виріб відповідає застосовним директивам ЄС.

(Мал. 17) Цей виріб відповідає вимогам застосовних норм Сполученого Королівства.

(Мал. 18) Етикетка щодо шумових викидів у навколишнє середовище відповідно до вимог Європейської директиви 2000/14/ЕС, директив і нормативних актів Сполученого Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017 р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі Технічні характеристики на сторінці 775 і на етикетці.

(Мал. 23) Регулювання натягу.

(Мал. 24) Напрямок обертання лан- цюга.

(Мал. 25) На табличці з паспортни- ми даними вказано серій- ний номер. yyyy – це рік виготовлення, а ww – ти- ждень виробництва.

Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних ринків.

Позначення на акумуляторі та/або на заряджальному пристрої

(Мал. 26)

Використовуйте цей акумулятор лише у виробах партнерів Системи POWER FOR ALL.

(Мал. 19) Утилізовувати виріб треба на підприємстві з переробляння відходів електричного й електронного обладнання. (Лише для країн Європи.)

(Мал. 20) Захисний ізолювальний трансформатор.

(Мал. 21) Заряджальний пристрій треба використовувати та зберігати лише в приміщенні.

(Мал. 22) Подвійна ізоляція.

Виробник

Husqvarna AB

Ми не несемо відповідальності за пошкодження, якщо:

• виріб було неправильно відремонтовано;
• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;
• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;
• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою компанією;

Безпека

Визначення щодо безпеки

Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника.

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч.

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об'єктів.

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації.

Загальні вказівки з техніки безпеки під час роботи з електроінструментами

ПОПЕРЕДЖЕННЯ: Прочитайте всі вказівки з техніки безпеки та інші інструкції, надані разом із цим виробом. Недотримання наведених далі інструкцій може призвести до ураження електричним струмом, пожежі та/або тяжких травм.

- Збережіть усі попереджувальні знаки та інструкції для їх використання в майбутньому. Термін «електроінструмент», що використовують у вказівках з техніки безпеки, стосується електроінструмента, який працює від електромережі (з кабелем живлення), або електроінструмента, який працює на акумуляторі (без кабелю живлення).

Безпека в робочій зоні

• Забезпечуйте порядок та добре освітлення в робочій зоні. Безлад і погане освітлення можуть призвести до нещасних випадків.
• Не використовуйте електроінструменти в вибухонебезпечному середовищі, як-от за наявності горючих рідин, газів або пилу. Під час роботи електроінструментів утворюються іскри, які можуть запалити пил або пари.

- Під час використання електроінструмента тримайте на відстані дітей та інших осіб. Ви можете відволіктися та втратити контроль.

Безпека під час використання електроінструментів

• Штепсельні вилки електроінструмента повинні підходити до розетки. У жодному разі не змінюйте вилку будь-яким чином. Не використовуйте вилки-перехідники разом із заземленими електроінструментами. Незмінені вилки та відповідні розетки зменшують ризик враження електричним струмом.
• Уникайте тілесного контакту із заземленими поверхнями, такими як труби, радіатори, кухонні плити та холодильники. Існує підвищений ризик враження електричними струмом, якщо ваше тіло заземлене.
• Не допускайте потрапляння дощової води або вологи на електроінструменти. Потрапляння води у виріб збільшує загрозу ураження електричним струмом.
• Використовуйте кабель лише за призначенням. За жодних умов не використовуйте кабель для перенесення чи перетягування електроінструмента й не тягніть за нього, щоб вийняти вилку з розетки. Тримайте кабель подалі від джерела тепла, мастила, гострих країв або рухомих деталей. Пошкоджений чи заплутаний кабель збільшує ризик враження електричним струмом.
• Якщо Ви працюєте з електроінструментом під відкритим небом, використовуйте тільки кабелі-подовжувачі, які призначені для робіт під відкритим небом. Використання кабелю, придатного для застосування надворі, зменшує ризик ураження електричним струмом.
• Якщо не можна уникнути експлуатації електроінструмента в умовах вологості, використовуйте автоматичний запобіжний вимикач, що спрацьовує при появі струму витоку. Використання ПЗВ знижує ризик ураження електричним струмом.

Особиста безпека

• Будьте уважні під час використання електроінструмента й керуйтеся здоровим глуздом. Не використовуйте електроінструмент, коли ви стомлені або перебуваєте під впливом наркотиків, алкоголю або лікарських засобів. Одна мить неуважності під час використання електроінструмента може призвести до серйозних травм.
• Використовуйте засоби індивідуального захисту. Обов'язково необхідно

користуватися засобами захисту для очей. Захисне спорядження, наприклад респіратор, черевики з нековзною підошвою, каска або захисні навушники за використання у відповідних умовах зменшують ризик травмування.

• Запобігайте випадковому запуску. Переконайтеся, що вимикач перебуває у вимкненому положенні, перш ніж підключати електроінструмент до джерела живлення чи акумуляторного блока, піднімати або переносити його. Якщо під час перенесення електроінструмента ви тримаєте палець на перемикачі або підключаєте пристрій до електроживлення, коли перемикач перебуває в положенні «увімкнено», це може призвести до нещасного випадку.
  • Перед вмиканням електроінструменту вийміть регулювальні інструменти або гайковий ключ. Інструмент або ключ, які знаходяться в частині електроінструмента, що обертається, можуть призвести до травм.
• Не тягніться. Завжди дотримуйтеся належних дистанції і балансування. Завдяки цьому ви зможете краще контролювати електроінструмент у несподіваних ситуаціях.
• Одягайтеся правильно. Не вдягайте просторий широкий одяг, не надягайте на себе ювелірні вироби. Тримайте волосся й одяг подалі від рухомих частин. Просторий широкий одяг, ювелірні вироби або довге волосся можуть потрапити в рухомі деталі.
• У разі наявності обладнання з видалення й збору пилу переконайтеся в тому, що воно під'єднано та використовується правильно. Використання обладнання для збору пилу зменшує ризики, поєднані з пипом.
  • Досвід роботи, набутий упродовж регулярного використання цього виробу, не є підставою для недбалої експлуатації виробу й нехтування технікою безпеки. Необережні дії можуть миттєво призвести до тяжких травм.

Застосування електроінструмента та поводження з ним

• Не перевантажуйте електроінструмент. Використовуйте для своєї роботи тільки електроінструмент, який призначений для цього. З відповідним електроінструментом. Ви працюватимете краще й безпечніше в зазначеному діапазоні потужності.
• Не використовуйте електроінструмент, вимикач якого зіпсований. Інструмент, який не можна ввімкнути або вимкнути перемикачем, є небезпечним і підлягає ремонту.
• Коли ви збираєтеся виконувати будь-які налаштування, замінювати приладдя або залишати електроінструмент на зберігання, спочатку витягніть штекер із розетки живлення чи змінний акумуляторний блок із електроінструмента. Такі запобіжні заходи

з техніки безпеки допоможуть запобігти випадковому запуску електроінструмента.

• Зберігайте електроінструменти, якими Ви не користуєтесь, поза досяжністю дітей. Не дозволяйте особам, які не обізнані з експлуатацією пристроїв або наданими інструкціями, користуватися ними. Електроінструменти є небезпечними, якщо їх використовують недосвідчені особи.
  • Виконуйте технічне обслуговування електроінструментів і приладдя. Перевіряйте електроінструмент на предмет зміщення чи вигину рухомих деталей, поломок деталей та будь-якого іншого стану, що може негативно позначитися на його роботі. Перед використанням виробу відремонтуйте пошкоджені деталі. Багато аварій трапляється через погане обслуговування електроінструментів.
• Підтримуйте різальні елементи нагостреними й чистими. Належно доглянуті різальні елементи з гострими різальними кантами менше застрягають та ними легше керувати.
• Використовуйте електроінструмент, комплектуючі, робочий інструмент тощо відповідно до цих вказівок, беручи до уваги умови праці й вид робіт. Експлуатація електроінструментів у цілях, не зазначених в інструкції, може призвести до виникнення небезпечних ситуацій.
• Рукоятки та поверхні для тримання мають бути сухими, чистими й знежиреними. Слизькі ручки та поверхні захвату зменшують надійність керування й контролю електроінструмента в непередбачуваних ситуаціях.

Використання акумуляторного обладнання та догляд за ним

• Заряджати акумулятор треба виключно за допомогою зарядного пристрою, зазначеного виробником. Використання зарядного пристрою, призначеного для роботи з акумуляторами одного типу, з акумуляторами іншого типу може призвести до пожежі.
  • В електроінструментах застосовуйте тільки передбачені для них акумулятори. Використання акумуляторних батарей інших типів може призвести до травмування чи пожежі.
• Якщо акумуляторний блок не використовується, слід тримати його подалі від металевих предметів, таких як скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з'єднати один контакт батареї з іншим. Замикання контактів акумулятора може призвести до опіків або пожежі.
• У разі неправильного застосування з акумулятора може випліскуватися рідина; уникайте контакту з нею. При випадковому контакті промийте місце контакту водою. В

разі потраплянні рідини в очі на додаток до їхнього інтенсивного промивання зверніться по медичну допомогу. Рідина з акумуляторної батареї може викликати подразнення та опіки.

• Не використовуйте акумуляторну батарею або електроінструмент, якщо вони пошкоджені або в їхню конструкцію внесено зміни. Пошкоджені або модифіковані акумулятори працюють нестабільно: вони можуть зайнятися, вибухнути або іншим чином травмувати оператора.
• Тримайте акумуляторну батарею та електроінструмент подалі від джерел відкритого полум'я та високих температур. Під впливом вогню або температури понад 130 °C (265 °F) може статися вибух.
• Дотримуйтесь інструкцій із заряджання і за жодних обставин не заряджайте акумуляторну батарею або електроінструмент за межами температурного діапазону, наведеного в інструкції з експлуатації. Неналежне заряджання за температури поза межами зазначеного діапазону може пошкодити акумулятор і підвищує ризик займання.

Обслуговування

• Свій електроінструмент ремонтуйте тільки в кваліфікованих спеціалістів і лише з використанням оригінальних деталей. Це забезпечить гарантію збереження безпеки електроінструмента.
• За жодних умов не виконуйте технічне обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків мають виконувати лише спеціалісти виробника або вповноваженого постачальника послуг.

Загальні правила техніки безпеки під час роботи з ланцюговою пилкою

• Під час експлуатації ланцюгової пилки всі частини тіла повинні знаходитися на безпечній відстані від ланцюга. Перед початком роботи з ланцюговою пилкою слід переконатися, що ланцюг не контактує з жодним предметом. Навіть незначна неуважність під час роботи з ланцюговою пилкою може призвести до втягування одягу або частин тіла ланцюгом.
- Завжди тримайте ланцюгову пилку правою рукою за задню ручку, а лівою рукою за передню ручку. Порушення цього правила створює ризик отримання травм, отож його дотримання є обов'язковим.
- Тримайте ланцюгову пилку тільки за ізольовану поверхню, оскільки ланцюг пилки

може торкнутися схованих електричних дротів. Контакт ланцюгів із дротом під напругою може спричинити проходження струму через неізольовані металеві частини ланцюгової пилки й ураження оператора електричним струмом.

• Використовуйте засоби захисту органів зору. Також рекомендовано користуватися захисним спорядженням для вух, голови, рук і ніг. Належне захисне спорядження здатне зменшити тяжкість ушкодження в разі падіння гілок чи випадкового контакту з ланцюгом.
• Забороняється використовувати ланцюгову пилку, стоячи на дереві, драбині, даху чи іншій нестабільній опорі. Подібне використання ланцюгової пилки може призвести до тяжких травм. 101
• Завжди обирайте належну точку опори та працюйте з ланцюговою пилкою лише тоді, коли стоїте на нерухомій, безпечній та рівній поверхні. Стоячи на слизькій чи нестійкій поверхні, можна втратити рівновагу або контроль над ланцюговою пилкою.
  • Під час пиляння зігнутої гілки остання може відскочити. Коли зігнута гілка вивільняється під час різання, вона може відскочити й ударити оператора та/або штовхнути ланцюгову пилку, через що можна втратити на нею контроль.
• Будьте максимально обережні під час пиляння молодих гілок дерев і кущів. Тонкі гілки можуть заблокувати ланцюг пилки, полетіти на оператора або порушити його рівновагу.
• Переносіть ланцюгову пилку, тримаючи її за передню ручку, у вимкненому стані й не наближаючи до тіла. Під час транспортування та зберігання ланцюгової пилки завжди надягайте на пильну шину чохол. Належне поводження з ланцюговою пилкою зменшить ймовірність випадкового контакту з рухомим ланцюгом.
  • Дотримуйтесь інструкцій зі змашування, натягування ланцюга та заміни шини й ланцюга. Неправильний натяг або неналежне змашення ланцюга може призвести до його розриву або збільшити ймовірність віддачі.
• Використовуйте пилку виключно для пиляння деревини. Заборонено використовувати ланцюгову пилку не за призначенням. Наприклад, не використовуйте ланцюгову пилку для різання металу, пластику, кам'яної кладки або будівельних матеріалів, виготовлених не з деревини. Використання ланцюгової пилки не за призначенням може призвести до виникнення небезпечних ситуацій.
• Не намагайтеся повалити дерево, доки не зрозумієте всі ризики й способи їх уникнення.

Під час повалення дерев існує ризик тяжкого травмування оператора чи сторонніх осіб.

• Під час очищення від матеріалу, що застряг, а також зберігання й обслуговування ланцюгової пилки необхідно дотримуватися всіх інструкцій. Переконайтеся, що вимикач перебуває у вимкненому положенні, а акумуляторний блок знято. Неочікуваний запуск ланцюгової пилки під час очищення від застряглого матеріалу чи обслуговування може призвести до тяжких травм.
- Не працюйте з ланцюговою пилкою на дереві, якщо ви не пройшли спеціальну підготовку. Використання ланцюгової пилки на дереві без належної підготовки може збільшити ризик отримання тяжкої травми.

Причини виникнення віддачі й превентивні заходи з боку оператора

Віддача може статися в той час, коли вістря шини пилки торкається якогось предмета або коли деревина заклинює й затискає ланцюг у місці розрізу. Контакт кінчика пильної шини з матеріалом у деяких випадках може викликати миттеву зворотну реакцію з відскоком шини вгору та назад у бік оператора. Защемлення пильного ланцюга у верхній частині пильної шини може призвести до раптового відскоку шини назад у бік оператора. Будь-яка із цих реакцій може призвести до втрати контролю над пилкою та отримання важкої травми. Не покладайтеся виключно на запобіжні механізми, вбудовані в пилку. Задля уникнення пошкоджень і травм під час користування ланцюговою пилкою користувачеві слід вживати певних заходів. Віддача є результатом неправильного використання ланцюгової пилки й / або неправильних методів чи умов роботи. Її можна уникнути завдяки зазначеним далі належним заходам безпеки.

• Обома руками міцно тримайте ручки (пальці повинні охоплювати їх). Тіло та руки слід розташовувати таким чином, щоб опиратися силам віддачі. Якщо вжито належних заходів, оператор може контролювати силу віддачі. Не випускайте пилку з рук.
• Забороняється здійснювати пиляння на рівні вище плечей. Це допомагає уникнути небажаних контактів кінчика пильної шини та дозволяє краще контролювати пилку в непередбачених ситуаціях.
• За необхідності заміни пильної шини або ланцюга пилки слід установлювати лише деталі, зазначені виробником. Установлення неналежних пильних шин та ланцюгів може призвести до розриву ланцюга та / або до віддачі.
• Технічне обслуговування й нагострювання ланцюга слід виконувати згідно з інструкціями виробника. Зменшення висоти обмежувача глибини пиляння може призвести до підвищеної віддачі.

ЗБЕРІГАЙТЕ ЦЮ ІНСТРУКЦІЮ.

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Цей виріб може призвести до отримання серйозних травм або смерті оператора чи сторонніх осіб. Дуже важливо, щоб ви прочитали цей посібник користувача та зрозуміли його зміст.
• Забороняється вносити зміни у виріб без дозволу виробника. Забороняється використовувати виріб, у конструкцію якого було внесено зміни. Крім того, використовуйте лише оригінальні аксесуари. Внесення змін без дозволу виробника може призвести до серйозних травм або смерті оператора чи сторонніх осіб.
• Тривале вдихання випарів олії для ланцюгів і тирси може призвести до проблем зі здоров'ям.
  • Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик серйозних або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу.

Правила техніки безпеки під час використання виробу

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Інформація в цьому посібнику користувача в жодному разі не замінить професійних знань і досвіду. Якщо ви не відчуваєте себе в безпеці в ситуації, у якій ви перебуваєте, зупиніть виріб. Зверніться до дилера з обслуговування або професійного оператора ланцюгової пилки. Не беріться до завдання, якщо не певні, чи впораєтесь!
• Якщо у вас виникли запитання щодо експлуатації виробу, зверніться до дилера з обслуговування чи компанії Husqvarna. Ми можемо надати інформацію щодо ефективної та безпечної експлуатації виробу. За можливості пройдіть навчальний курс з експлуатації ланцюгових пилок. Інформацію про доступність навчальних матеріалів і курсів можна дізнатися у свого сервісного дилера, у лісництві чи бібліотеці.
• Перед використанням виробу ви повинні усвідомити ефекти віддачі й способи їх

уникнення. Дивіться розділ Інформація про віддачу на сторінці 764 і Поширені запитання щодо віддачі на сторінці 764 інструкції.

• Не використовуйте прилад, акумулятор або зарядний пристрій, який пошкоджений або не працює належним чином.
• Заборонено торкатися ланцюга, що обертається. Це може призвести до серйозних травм чи смерті.
• Не користуйтеся виробом, якщо ви втомлені, перебуваєте під впливом алкогольних, наркотичних, лікарських чи будь-яких інших засобів, що можуть вплинути на зір, зосередженість, свідомість чи координацію рухів.
• Робота за несприятливих погодних умов утомлює і часто створює додаткову небезпеку. Не рекомендовано використовувати виріб у дуже погану погоду, наприклад у густий туман, під час зливи, сильного вітру чи холоду, коли існує ризик блискавки тощо, адже це створює додаткову небезпеку.
• Забороняється експлуатувати виріб без правильно встановлених шини, ланцюга та всіх кожухів. Інакше приводна зірочка може від'єднатися й завдати серйозних травм. Дивіться розділ Збирання на сторінці 761 інструкції.

(Мал. 28)

• Іноді стружка пристає до кришки зірочки, унаслідок чого ланцюг пилки може заклинювати. Перед очищенням обов'язково зупиняйте двигун.
• Подивіться навколо. Переконайтеся, що сторонні особи чи тварини не зможуть торкнутися виробу чи вплинути на контроль над ним.

(Мал. 29)

• Не дозволяйте дітям перебувати біля виробу або використовувати його. Виріб запускається легко, отже діти можуть це зробити, якщо залишити їх без нагляду. Це може означати ризик тяжкої травми.
• Виймайте акумулятор, коли виріб не знаходиться в полі вашого зору або ви залишаєте його без нагляду.
• Щоб повністю контролювати виріб, необхідно зайняти стійке положення. Не використовуйте виріб, якщо ви перебуваєте на драбині чи дереві. Не використовуйте виріб, якщо ви не перебуваєте на стійкій поверхні.
• Робота на висоті крони дерева вимагає використання спеціальних методів пиляння та інших робіт, яких слід дотримуватися, щоб уникнути підвищеного ризику травмування. Працювати на висоті крони дерева дозволяється лише особам, що пройшли спеціальне професійне навчання з виконання таких робіт, включно з використанням страхувального та іншого верхолазного обладнання, як-от страхувальні ремені, троси, пояси, монтерські кігті, крюки з карабіном, карабіни тощо.

- Не слід намагатися ловити гілки, що падають. Не слід пиляти дерево, якщо оператор закріплений лише однією мотузкою. Завжди використовуйте дві страхувальні мотузки.

(Мал. 30)

• У разі недбалого використання небезпека віддачі підвищується. Віддача може виникнути, якщо зона віддачі шини випадково торкнеться гілки, сусіднього дерева чи іншого предмета.

(Мал. 31)

• Не тримайте виріб однією рукою. Неможливо безпечно контролювати цей виріб однією рукою.
• Не використовуйте виріб на висоті вище своїх плечей і не намагайтеся працювати кінчиком шини.

(Мал. 32)

• Не використовуйте виріб у ситуаціях, коли ви не можете покликати на допомогу в разі нещасного випадку.
• Перш ніж переміщувати виріб, зупиніть його та ввімкніть ланцюгове гальмо. Тримайте виріб таким чином, щоб пильна шина та ланцюг пилки були направлені назад. Перед транспортуванням чи переміщенням виробу на будь-які відстані встановлюйте на шину чохол для транспортування.
• Перш ніж класти виріб на землю, увімкніть ланцюгове гальмо і постійно тримайте виріб у полі зору. Якщо треба залишити виріб без нагляду на деякий час, його слід вимкнути та вийняти акумулятор.
• Існує ризик застрягання тирси в системі приводу. Це може призвести до заклинювання ланцюга пилки. Перед чищенням завжди зупиняйте виріб і виймайте акумулятор.
  • Переконайтеся в тому, що можете безпечно рухатися. Ретельно огляньте місце виконання робіт і перевірте, чи не має поблизу вас перешкод на кшталт коріння, каміння, гілок, канав тощо. Будьте обережні, працюючи на схилах.
• Рівень вібрації підвищується в разі використання невідповідного чи погано заточеного різального обладнання. Зрізання твердої деревини на кшталт широколистих дерев створює більше вібрації, аніж зрізання м'якої деревини на кшталт хвойних дерев.

(Мал. 33)

• У людей, які мають погіршений кровообіг, надмірна вібрація може ушкодити нервову систему або систему кровообігу. Якщо у вас проявляються симптоми надмірного впливу вібрації, зверніться до свого лікаря. До таких симптомів належать: оніміння, утрата чутливості, пощипування, поколювання, занепад сил, зміни кольору або стану шкіри. Як правило, ці симптоми проявляються в пальцях, руках і зап'ястках та стають сильнішими при низьких температурах.

• Показники вібрації та шуму під час фактичного використання електроінструмента можуть відрізнятися від заявлених значень; це залежить від способу використання інструмента, особливо від типу заготовки, що обробляється. Оператори з метою свого захисту повинні визначити заходи безпеки, які ґрунтуються на оцінці шкідливого впливу в фактичних умовах використання (при цьому слід брати до уваги всі фактори робочого циклу, як-от час, коли інструмент вимкнено та коли він працює вхолосту, на додаток до часу запуску).
• Уникайте роботи, яка, на вашу думку, виходить за межі ваших можливостей.
• Неможливо передбачити в посібнику всі ситуації, які можуть виникнути під час використання виробу. Завжди будьте обережні й керуйтеся здоровим глуздом.

(Мал. 34)

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

(Мал. 35)

• Більшість нещасних випадків під час експлуатації ланцюгової пилки стається через контакт ланцюга з оператором. Під час роботи обов'язково користуйтеся затвердженими засобами індивідуального захисту. Засоби індивідуального захисту не можуть забезпечити абсолютний захист від травмування, але в разі нещасного випадку вони знизять ступінь важкості травми. Зверніться до свого дилера з обслуговування за рекомендаціями стосовно того, яке спорядження використовувати.
• Одяг повинен щільно облягати тіло, але не обмежувати рухів. Регулярно перевіряйте стан засобів індивідуального захисту.
  • Використовуйте затверджений захисний шолом.
• Користуйтеся відповідними захисними навушниками. Тривала робота за сильного шуму може призвести до погіршення слуху.
• Щоб зменшити небезпеку травм від предметів, що відлітають, використовуйте схвалені захисні окуляри або захисну маску. Під час роботи виробу такі предмети, як тирса й невеликі шматки деревини, можуть відлітати з високою швидкістю. Це може призвести до тяжкої травми, особливо травми очей.
• Використовуйте рукавиці із захистом від ланцюгових пилок.
• Використовуйте штани із захистом від ланцюгових пилок.
• Використовуйте захисне взуття зі сталевим носком і неслизькою підошвою.

• Завжди тримайте аптечку поруч.
- Небезпека іскор. Тримайте поблизу засоби гасіння пожежі й лопату для запобігання лісовим пожежам.

Запобіжне обладнання на виробі

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із запобіжними пристроями, які пошкоджені або не працюють належним чином.
• Регулярно перевіряйте захисні пристрої. Дивіться розділ Технічне обслуговування й перевірка захисних пристроїв виробу на сторінці 769.
• Якщо запобіжні пристрої пошкоджені або не працюють належним чином, зверніться до дилера з обслуговування Husqvarna.

Функції інтерфейсу користувача

Інтерфейс користувача містить кнопку ввімкнення/вимкнення, індикатор стану акумулятора, попереджувальний індикатор і індикатор гальма. Якщо ланцюгове гальмо ввімкнене, індикатор гальма світиться жовтим. Якщо існує ризик перевантаження або виріб перегрівся, попереджувальний індикатор блимає червоним. Якщо попереджувальний індикатор блимає червоним, виріб зупиняється і його неможливо використовувати, доки температура не зменшиться. Якщо індикатор попередження горить постійно, зверніться до сервісного дилера.

(Мал. 36)

Детальнішу інформацію про інтерфейс користувача див. у розділі Огляд виробу на сторінці 750.

Функція автоматичного зупинення

Виріб оснащений функцією автоматичного зупинення, яка зупиняє виріб, якщо ви не користується ним упродовж 3 хвилин.

Ланцюгове гальмо та передній захисний щиток

Виріб обладнаний ланцюговим гальмом, що зупиняє ланцюг пилки в разі віддачі. Ланцюгове гальмо знижує ризик виникнення нещасних випадків, але тільки ви можете їм запобігти.

(Мал. 37)

ПОПЕРЕДЖЕННЯ: Уникайте ситуацій, у яких існує небезпека віддачі. Будьте обережні під час використання виробу й переконайтеся, що в зоні віддачі пильної шини немає жодних предметів.

(Мал. 38)

Ланцюгове гальмо активується (А) вручну лівою рукою чи автоматично за допомогою інерційного пускового механізму. Посуньте передній захисний щиток (В) уперед, щоб увімкнути ланцюгове гальмо вручну. Цей рух запускає підпружинений механізм, який зупиняє приводну зірочку.

(Мал. 39)

Спосіб задіювання ланцюгового гальма залежить від сили віддачі й положення виробу. У разі сильної віддачі на найдальшій відстані від вас ланцюгове гальмо спрацьовує за допомогою інерційного розблокування. Якщо віддача слаба чи зона віддачі перебуває ближче до вас, ланцюгове гальмо активується вручну лівою рукою.

(Мал. 40)

Під час запуску й переміщення пристрою на короткі відстані використовуйте гальмо ланцюга як стоянкове. Це знижує ризик травмування через контакт ланцюга пилки з вами чи особами поблизу.

(Мал. 41)

Потягніть передній захисний щиток назад, щоб вимкнути ланцюгове гальмо.

(Мал. 42)

Віддача може бути різкою й дуже сильною. У більшості випадків віддача буває незначною й не завжди активує ланцюгове гальмо. Якщо під час експлуатації виробу виникає віддача, міцно тримайте його за ручки й не відпускайте.

(Мал. 43)

Крім того, передній захисний щиток знижує ризик контакту з ланцюгом пилки в разі, якщо ви відпустите передню ручку.

(Мал. 44)

У положенні для повалення дерев активувати ланцюгове гальмо вручну неможливо. У цьому положенні ланцюгове гальмо активується лише за допомогою механізму інерційного розблокування.

(Мал. 45)

Фіксатор механічного пускового пристрою

Фіксатор механічного пускового пристрою запобігає випадковому спрацьовуванню цього пристрою. Коли ви натискаєте на цей фіксатор (А), він розблоковує механічний пусковий пристрій (В). Коли ви випускаєте ручку з рук, фіксатор і механічний пусковий пристрій повертаються у вихідне положення.

(Мал. 46)

Обмежувач ланцюга

Утримувач ланцюга захоплює ланцюг пилки у випадку, якщо він порветься чи спаде. Якщо натяг ланцюга правильний, такий ризик зменшується. Правильне технічне обслуговування пильної шини й ланцюга пилки також знижує ризик. Див. Збирання на сторінці 761 і ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 768 інструкції.

(Мал. 47)

Правосторонній кожух

Правосторонній кожух забезпечує захист руки у випадку, якщо ланцюг пилки порветься чи спаде. Він також захищає руку від гілок і сучків під час роботи з виробом.

(Мал. 48)

Заходи безпеки під час роботи з акумуляторами

ПОПЕРЕДЖЕННЯ: Прочитайте всі загальні інструкції та інструкції щодо техніки безпеки. Недотримання загальних інструкцій та інструкцій щодо техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжкого травмування. Збережіть інформацію щодо правил техніки безпеки й загальні інструкції для подальшого користування.

• Ці інструкції щодо техніки безпеки застосовуються лише до літій-іонних акумуляторів на 18 В системи POWER FOR ALL.
• Використовуйте акумулятор лише у виробах партнерів системи POWER FOR ALL. Акумулятори на 18 В із маркуванням POWER FOR ALL цілковито сумісні з такими виробами: – усі вироби з акумуляторною системою POWER FOR ALL на 18 В; – усі вироби на 18 В партнерів системи POWER FOR ALL.
  • Дотримуйтеся рекомендацій щодо акумулятора, які містяться в посібнику з експлуатування вашого виробу. Тільки таким чином акумуляторну батарею та виріб можна експлуатувати без небезпеки, а акумуляторні батареї будуть захищені від небезпечного перевантаження.
• Заряджайте акумулятори лише за допомогою заряджальних пристроїв, рекомендованих виробником або партнерами системи POWER FOR ALL. Заряджальний пристрій для акумуляторів певного типу може створювати ризик пожежі в разі використання з іншим акумулятором.

• Акумулятори постачаються частково зарядженими. Щоб забезпечити повну ємність акумулятора, перед першим використанням електроінструмента повністю зарядіть акумулятор у заряджальному пристрої.

• Зберігайте блоки акумулятора в недоступному для дітей місці.

• Не відкривайте акумулятор. У цьому разі існує ризик короткого замикання.
• У разі пошкодження та неправильного використання акумулятора можливий викид випаровувань. Акумулятор може спалахнути або вибухнути. Переконайтеся, що приміщення добре провітрюється, а якщо відчуєте будь-які несприятливі наслідки, зверніться по медичну допомогу. Випаровування можуть викликати подразнення дихальної системи.
• У разі неправильного використання або пошкодження акумуляторів із них може витікати легкозаймиста рідина. Уникайте контактів із цією рідиною. У разі випадкового контакту з нею промийте місце контакту водою. Якщо рідина потрапить в очі, зверніться по додаткову медичну допомогу. Рідина, виплеснута з акумулятора, може викликати подразнення або опіки.
• У разі пошкодження акумулятора рідина може вилитись і забруднити прилеглі поверхні. Перевірте частини, які перебували під впливом. Очистьте ці частини або замініть їх у разі потреби.
• Уникайте коротких замикань в акумуляторних блоках. Якщо акумуляторний блок не використовується, треба тримати його подалі від металевих об'єктів, як-от скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з'єднати одну клему акумулятора з іншою. Замикання контактів акумулятора може призвести до опіків або пожежі.
• Акумулятор можна пошкодити гострими предметами, як-от цвяхи чи викрутки, або докладанням зовнішнього зусилля. Може статися внутрішне коротке замикання, яке спричинить горіння, задимлення, вибух або перегрівання.
• За жодних умов не виконуйте технічне обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків мають виконувати лише спеціалісти виробника або вповноваженого постачальника послуг.
• Захищайте акумулятор від нагрівання, наприклад безперервним інтенсивним сонячним світлом чи вогнем, а також від бруду, води й вологи. Існує ризик вибуху й короткого замикання.
• Використовуйте акумулятор виробу лише за температури навколишнього середовища в межах -5°C — 40°C.
• Зберігайте акумулятор лише за температури навколишнього середовища в межах -20°C — 50°C. Не залишайте акумулятор у машині, наприклад улітку. За температури <0 °C у деяких пристроях може забракнути живлення.

- Заряджайте акумулятор лише за температури навколишнього середовища (у діапазоні 0°C — 35°C). Заряджання за межами зазначеного температурного діапазону збільшує ризик пошкодження акумулятора та створює небезпеку пожежі.

Заходи безпеки під час роботи із зарядним пристроєм

ПОПЕРЕДЖЕННЯ: Прочитайте всі загальні інструкції та інструкції щодо техніки безпеки. Недотримання загальних інструкцій та інструкцій щодо техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжкого травмування. Зберігайте ці інструкції в безпечному місці. Використовуйте заряджальний пристрій, лише якщо ви можете оцінити всі функції та користуватися ними без обмежень або якщо дістали відповідні інструкції.

- Цей зарядний пристрій не призначений для використання дітьми або особами з фізичними, сенсорними чи психічними обмеженнями та особами, які не мають необхідного досвіду чи знань. Цим зарядним пристроєм можуть користуватися діти віком від 8 років і особи з обмеженими фізичними, сенсорними чи психічними можливостями або особи без необхідного досвіду чи знань, якщо особа, відповідальна за їхню безпеку, наглядає за ними або проінструктувала їх щодо безпечної експлуатації зарядного пристрою та вони розуміють пов'язану із цим небезпеку. Інакше існує ризик виникнення помилок у роботі та травм.

• Під час використання, чищення та обслуговування акумулятора стежте за дітьми. Це гарантиє, що діти не гратимуться із заряджальним пристроєм.

- Заряджайте лише акумулятори системи POWER FOR ALL з напругою 18 В і ємністю 1,5 А·год та вище. Напруга акумулятора має відповідати напрузі заряджального пристрою для заряджання акумулятора. Не заряджайте неперезаряджувані батареї. Інакше існує ризик пожежі або вибуху.

- Використовуйте зарядний пристрій лише в закритих приміщеннях і не піддавайте його впливу вологи. Потрапляння води в інструмент підвищує ризик ураження електричним струмом.

- Тримайте заряджальний пристрій у чистоті. Забруднення збільшує ризик ураження електричним струмом.

• Перед використанням завжди перевіряйте заряджальний пристрій, кабель і вилку. Якщо виявите будь-які пошкодження, припиніть використовувати заряджальний пристрій. Не

відкривайте зарядний пристрій самостійно – його ремонт може здійснювати лише кваліфікований фахівець компанії Husqvarna або авторизованого центру післяпродажного обслуговування з використанням тільки оригінальних запасних частин. Пошкоджений заряджальний пристрій, кабель або вилка збільшують ризик ураження електричним струмом.

• Не використовуйте заряджальний пристрій на легкозаймистій поверхні (наприклад, на папері, тканині тощо) або в легкозаймистому середовищі. Існує ризик пожежі через нагрівання заряджального пристрою під час роботи.
• Не закривайте вентиляційні отвори заряджального пристрою. Інакше заряджальний пристрій може перегрітись і перестати працювати належним чином.
• Заряджати акумулятор треба виключно за допомогою заряджального пристрою, зазначеного виробником. Використання заряджального пристрою, призначеного для роботи з акумуляторами одного типу, з акумуляторами іншого типу може призвести до пожежі.
  • У разі пошкодження та неправильного використання акумулятора також можливий викид випаровувань. Переконайтеся, що приміщення добре провітрюється, а якщо відчуєте будь-які несприятливі наслідки, зверніться по медичну допомогу. Випаровування можуть викликати подразнення дихальної системи.
  • У разі неналежного застосування може відбутися викид рідини з акумулятора. Уникайте контактів із цією рідиною. У разі випадкового контакту з нею промийте місце контакту водою. Якщо рідина потрапить в очі, зверніться по додаткову медичну допомогу. Рідина, виплеснута з акумулятора, може викликати подразнення або опіки.
• Вироби, продані виключно у Великій Британії: Ваш виріб оснащено схваленою за стандартом BS 1363/А електричною вилкою з внутрішнім запобіжником (ASTA схвалено за стандартом BS 1362). Якщо вилка непридатна для вашої розетки, треба відрізати її та встановити на її місце відповідну вилку за допомогою агента авторизованої служби підтримки клієнтів. Вилка для заміни повинна мати той самий номінал запобіжника, що й оригінальна. Треба утилізувати відрізану вилку, щоб уникнути можливого ураження електричним струмом, і ніколи не вставляти її в будь-яку розетку.

Правила техніки безпеки під час обслуговування

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати технічне обслуговування виробу, уважно прочитайте наведені нижче попередження.

• Перед технічним обслуговуванням, іншими перевірками чи монтажем виробу необхідно виймати акумулятор.
• Оператор має виконувати лише ті види технічного обслуговування, що описані в цьому посібнику користувача. У разі необхідності виконання складніших робіт із технічного обслуговування слід звернутися до сервісного дилера.
• Заборонено мити батарею чи зарядний пристрій водою. Використання сильнодіючих миючих засобів може призвести до пошкодження пластику.
• Відсутність технічного обслуговування зменшує термін служби виробу й підвищує вірогідність виникнення нещасних випадків.
• Для виконання робіт з обслуговування й ремонту, особливо в разі роботи із захисними пристроями виробу, необхідна спеціальна підготовка. Якщо після технічного обслуговування виріб не пройде частину перевірок, наведених у цьому посібнику користувача, зверніться до свого сервісного дилера. Ми гарантиємо можливість професійного ремонту й обслуговування вашого виробу.
• Використовуйте лише оригінальні запасні частини.

Правила техніки безпеки під час роботи з різальним обладнанням

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте лише схвалені комбінації шини та ланцюга й обладнання для заточування. Інструкції див. у розділі Технічні характеристики на сторінці 775.
  • Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати травми.
• Різці необхідно завжди тримати добре нагостреними. Дотримуйтеся вказівок і використовуйте напилок рекомендованого розміру. Пошкоджений або неправильно нагострений ланцюг пилки підвищує небезпеку виникнення нещасних випадків.

(Мал. 49)

- Стежте за тим, щоб обмежувач глибини різання було налаштовано правильно. Дотримуйтеся вказівок і використовуйте рекомендоване значення глибини різання. Надто велике значення глибини різання збільшує небезпеку віддачі.

(Мал. 50)

• Переконайтеся, що ланцюг пилки правильно натягнутий. Якщо ланцюг пилки недостатньо натягнутий на пильну шину, він може впасти. Неправильний натяг ланцюга пилки призводить до збільшення зносу пильної шини, ланцюга

пилки та приводної зірочки. Див. Додаткове приладдя на сторінці 776.

(Мал. 51)

- Необхідно регулярно проводити технічне обслуговування різального обладнання й змащувати його належним чином. У разі неправильного змащування ланцюга пилки підвищується ризик зносу пильної шини, ланцюга пилки та приводної зірочки.

(Мал. 52)

Збирання

Збирання пильної шини й ланцюга пилки

ПОПЕРЕДЖЕННЯ: Перед монтажем чи технічним обслуговуванням виробу необхідно завжди виймати акумулятор.

1. Вимкніть гальмо ланцюга. (Мал. 53)
2. Ослабте ручку шини та зніміть кришку приводної зірочки. (Мал. 54)

3. Установіть натяжне колесо (С) на шину (В). Переконайтеся, що деталь (D) на натяжному колесі спрямована вперед. Переконайтеся, що 2 штифти на натяжному колесі ввійшли в отвори на шині. (Мал. 55)

4. Установіть гвинт (А) і затягніть його.

5. Установіть ланцюг пилки в канавку на шині. Починайте з верхнього краю пильної шини. Переконайтеся, що краї різців на верхньому краї пильної шини спрямовані вперед.

6. Поверніть натяжне колесо (С) за годинниковою стрілкою до упору. (Мал. 56)

7. Підніміть ланцюг пилки над приводною зірочкою та встановіть шину разом із натяжним колесом на місце. Переконайтеся, що деталі зібрано належним чином, як показано на малюнку нижче: (Мал. 57)

8. Щоб натягнути ланцюг пилки поверніть натяжне колесо проти годинникової стрілки. Переконайтеся, що шина щільно прилягає до пилки і що ланцюг пилки правильно зафіксовано в канавці на шині. (Мал. 58)

Зверніть увагу: Ланцюг пилки натягнутий належним чином, якщо його можна легко

повернути вручну, але при цьому він щільно прилягає до пильної шини. Дивіться розділ Натягування ланцюга пилки на сторінці 771.

1. Установіть кришку приводної зірочки. Переконайтеся, що фланець кришки правильно вставлено в отвір на передній ручці. (Мал. 59)
2. Затягніть ручку шини.

Монтаж кронштейна на стіні

• Кронштейн треба розташовувати в приміщенні.
• Місце встановлення кронштейна має бути захищеним від сонячного світла, а температура навколишнього повітря має становити від -10 до 70 °C.
• Кронштейн можна встановити на стіні з гіпсокартону, деревини або бетону.

УВАГА: Переконайтеся, що стіна витримує навантаження не менше 30 кг.

- Прикріпіть кронштейн до стіни за допомогою 3 гвинтів. Якщо треба, скористайтеся дюбелями (В). (Мал. 60)

УВАГА: Упевніться, що гвинти відповідають до типу вашої стіни.

- Зверніться до агента служби підтримки Husqvarna по інформацію про доступні аксесуари для зберігання вашого виробу.

Установлення виробу на кронштейн

- Підвісьте ланцюгову пилку на гачок, як показано на малюнку: (Мал. 61)

Експлуатація

Вступ

ПОПЕРЕДЖЕННЯ: Перед використанням виробу уважно прочитайте розділ про правила техніки безпеки.

Робоча перевірка перед початком використання виробу

1. Перевірте ланцюгове гальмо (А) і переконайтеся, що воно функціонує належним чином і не має пошкоджень.
2. Перевірте задній правосторонній кожух (В) і переконайтеся в тому, що він не пошкоджений.
3. Перевірте механічний пусковий пристрій і його фіксатор (С) та переконайтеся в тому, що вони функціонують належним чином та не мають пошкоджень.
4. Перевірте інтерфейс користувача (D) і переконайтеся, що він функціонує належним чином.
5. Переконайтеся, що на ручках (Е) немає оливи.
6. Переконайтеся, що всі деталі встановлені правильно, перебувають на своїх місцях і не пошкоджені.
7. Перевірте утримувач ланцюга (F) і переконайтеся, що його встановлено правильно.
8. Перевірте натяг ланцюга (G).
9. Зарядіть акумулятор (Н) і переконайтеся, що він правильно прикріплений до виробу.
10. Після натискання на механічний пусковий пристрій переконайтеся, що ланцюг зупинився. (Мал. 62)

Використання правильного мастила для ланцюга

ПОПЕРЕДЖЕННЯ: Не

використовуйте відпрацьоване мастило, яке може завдати шкоди вам і навколишньому середовищу. Відпрацьоване мастило призводить до пошкодження масляного насоса, шини та ланцюга.

ПОПЕРЕДЖЕННЯ: Ланцюг пилки

може зламатись у разі неналежного змащування різального обладнання. Це може призвести до серйозних травм або смерті оператора.

ПОПЕРЕДЖЕННЯ: Для

правильної роботи цієї функції слід використовувати відповідне мастило для ланцюга. Зверніться до свого дилера з обслуговування, щоб вибрати мастило для ланцюга.

• Використовуйте мастило для ланцюга Husqvarna, щоб максимально подовжити термін служби ланцюга пилки та запобігти негативному впливу на навколишнє середовище. Якщо мастила Husqvarna немає, рекомендуємо використовувати стандартне масло для ланцюгів.
• Використовуйте мастило, яке добре тримається на ланцюгу пилки.
• Використовуйте мастило для ланцюга з правильним діапазоном в'язкості, яке підходить для застосування за поточної температури повітря.

УВАГА: За температур нижче 0 °C (32 °F) деякі мастила для ланцюга стають надто густими, що може спричинити пошкодження компонентів масляного насоса.

• Використовуйте рекомендоване різальне обладнання. Див. Додаткове приладдя на сторінці 776.
• Зніміть кришку бака мастила для ланцюга.
• Заповніть бак мастилом для ланцюга.
• Надійно затягніть кришку бака.
  (Мал. 63)

Зверніть увагу: Розташування бака мастила для ланцюга на виробі див. у розділі Вступ на сторінці 750.

Акумулятор

ПОПЕРЕДЖЕННЯ: Перед

використанням акумулятора обов'язково прочитайте й усвідомте зміст розділу про заходи безпеки. Також треба прочитати посібник користувача для акумулятора й заряджального пристрою та усвідомити його зміст.

Дотримуйтеся вимог щодо температури навколишнього середовища для акумулятора й заряджального пристрою.

	Температура навколишньо-го середовища
Експлуатування акумулятора в складі виробу	-5^ — 40^
Заряджання акуму-лятора	0^ — 35^

Заряджання акумулятора

Перед першим використанням акумулятор треба зарядити.

Зверніть увагу: Процес заряджання

можливий лише тоді, коли температура акумулятора перебуває в межах дозволеного діапазону температур заряджання ((0–35 °C)).

1. Під'єднайте кабель живлення зарядного пристрою до заземленої розетки.

УВАГА: Переконайтеся, що розетка має правильну напругу та частоту.

1. Уставте акумулятор у заряджальний пристрій. Акумулятор під'єднано до заряджального пристрою, коли блимає зелений світлодіод. (Мал. 64) (Мал. 65)

2. Акумулятор повністю заряджено, коли зелений світлодіод на заряджальному пристрої світиться постійно. Тривалість заряджання акумулятора не має перевищувати 24 години.

3. Від'єднайте заряджальний пристрій акумулятора від мережі.

УВАГА: У жодному разі не тягніть за шнур живлення.

1. Вийміть акумулятор із зарядного пристрою.

Світлодіодний індикатор стану акумулятора на зарядному пристрої

Червоний (А) і зелений (В) світлодіоди на зарядному пристрої відображають стан акумулятора. Див. Світлодіодний індикатор стану акумулятора на зарядному пристрої на сторінці 763.

(Мал. 66)

Світлодіодний індика-тор	Стан акумулятора
Зелений світлодіод бли-має швидко.	Акумулятор заряджається.

Світлодіодний індика-тор	Стан акумулятора
Зелений світлодіод блимає повільно.	Акумулятор заряджено на 80 %.
Увімкнений зелений світ-лодіодний індикатор.	Акумулятор повністю за-ряджено.
Світиться червоний світ-лодіодний індикатор.	Див. Зарядний пристрій на сторінці 773.
Червоний світлодіод блимає швидко.	Див. Зарядний пристрій на сторінці 773.

Світлодіодний індикатор стану акумулятора на виробі

Коли акумулятор встановлено у виріб, світлодіоди на виробі відображають стан акумулятора.

(Мал. 67)

Світлодіодний індикатор	Стан акумулятора
Світяться світлодіодні індикатори 1,2 і 3.	Заряджено повністю.
Світяться світлодіодні індикатори 1та 2.	Заряд достатній
Світиться світлодіод 1.	Малий запас енергії в акумуляторі.
Блимає світлодіод 1.	Акумулятор розряджений. Індикатор стану акумулятораблимає. Зарядіть акумулятор.Дивіться розділ Заряджанняакумулятора на сторінці 763 .

Під'єднання акумулятора до виробу

ПОПЕРЕДЖЕННЯ:

Використовуйте акумулятор тільки у виробах системи POWER FOR ALL 18 В.

1. Переконайтеся, що акумулятор повністю заряджений.

2. Вставте акумулятор у тримач на виробі. Акумулятор має вставлятися в тримач легко. Якщо це не так, його встановлено неправильно. (Мал. 68)

3. Коли почується клацання, акумулятор буде зафіксовано.

Функція автоматичного вимкнення

Інструмент підтримує функцію автоматичного вимкнення, яка зупиняє інструмент, якщо він не використовується. Пристрій вимкнеться за 3 minutes.

Інформація про віддачу

ПОПЕРЕДЖЕННЯ: Віддача може стати причиною серйозних травм або смерті оператора чи сторонніх осіб. Щоб зменшити ризик, ви повинні знати причини віддачі та як запобігти їх виникненню.

Віддача стається тоді, коли зона віддачі шини торкається об'єкта. Віддача може бути раптовою й дуже сильною, через що виріб відкидається в напрямку оператора.

(Мал. 38)

Віддача завжди стається в площині різання шини. Зазвичай виріб відкидається в напрямку оператора, але інколи напрямок може бути іншим. Напрямок руху виробу в результаті віддачі залежить від методу експлуатації.

(Мал. 69)

Віддача виникає лише тоді, коли зона віддачі пильної шини торкається предмета. Не допускайте того, щоб зона віддачі торкалася предметів.

(Мал. 38)

Менший радіус носика шини зменшує силу віддачі.

Використовуйте ланцюг пилки з низькою віддачею, щоб зменшити наслідки віддачі. Не допускайте того, щоб зона віддачі торкалася предметів.

ПОПЕРЕДЖЕННЯ: Жоден ланцюг пилки не може повністю запобігти віддачі. Завжди дотримуйтесь інструкцій.

Поширені запитання щодо віддачі

- Чи буде ланцюгове гальмо завжди активуватися вручну в разі віддачі?

Ні. Щоб посунути передній захисний щиток уперед, необхідно прикласти деяке зусилля. Якщо не прикласти необхідне зусилля, ланцюгове гальмо не активується. Крім того, під час роботи необхідно добре тримати ручки обома руками. У разі віддачі ланцюгове гальмо може не встигнути зупинити ланцюг до того, як він торкнеться вас. Існують також положення, коли ви не маєте змоги дотягнутися рукою до переднього захисного щитка, щоб активувати гальмо.

- Чи буде ланцюгове гальмо завжди активуватися інерційним пусковим механізмом у разі віддачі?

Ні. По-перше, ланцюгове гальмо має працювати належним чином. Інструкції щодо перевірки ланцюгового гальма див. у розділі Технічне обслуговування й перевірка захисних пристроїв виробу на сторінці 769. Рекомендується виконувати цю процедуру кожного разу перед початком використання виробу. По-друге, щоб активувати ланцюгове гальмо, віддача повинна бути сильною. Якщо ланцюгове гальмо занадто чутливе, воно може вмикатися під час нерівної роботи.

- Чи можу я в будь-якому випадку покладатися на ланцюгове гальмо?

Ні. Для забезпечення захисту ланцюгове гальмо має працювати правильно. Під час віддачі гальмо повинно активуватися й зупинити ланцюг. Якщо ви перебуваєте близько до пильної шини, ланцюгове гальмо може не встигнути зупинити ланцюг пилки до того, як він торкнеться вас.

ПОПЕРЕДЖЕННЯ: Попередити віддачу може лише використання вами відповідних технік роботи.

Запуск виробу

1. Перевірте механічний пусковий пристрій і його фіксатор. Дивіться розділ Перевірка фіксатора механічного пускового пристрою на сторінці 769.

2. Активуйте ланцюгове гальмо. (Мал. 70)

3. Установіть акумулятор у тримач акумулятора. (Мал. 71)

УВАГА: Переконайтеся в тому, що акумулятор установлено в тримач акумулятора належним чином. Якщо акумулятор не вставляється в тримач легко, ви встановлюєте його неправильно.

1. Натискайте на нижню частину акумулятора, доки не почуєте звук клацання. (Мал. 68)

2. Натисніть кнопку ввімкнення/вимкнення та утримуйте її, доки не ввімкнеться зелений світлодіодний індикатор. (Мал. 72)

Зупинення виробу

1. Натискайте кнопку ввімкнення/вимкнення, доки зелений світлодіод не вимкнеться. (Мал. 72)
2. Щоб запобігти випадковому запуску, натисніть кнопку вивільнення акумулятора та вийміть його з тримача. (Мал. 73)

Різання з тягою та різання з поштовхом

Ви можете різати деревину за допомогою виробу 2-ма різними способами.

- Різання з тягою означає різання нижньою частиною пильної шини. Під час різання ланцюг пилки протягується через дерево. При цьому способі ви отримуєте кращий контроль над виробом і положенням зони віддачі.

(Мал. 74)

- Різання з поштовхом означає різання верхньою частиною шини. Ланцюг пилки штовхає виріб у напрямку оператора.

(Мал. 75)

ПОПЕРЕДЖЕННЯ: Якщо ланцюг пилки застрягне в стовбурі, виріб може відкинути на вас. Міцно тримайте виріб і стежте за тим, щоб зона віддачі пильної шини не торкалася дерева й не призводила до віддачі.

(Мал. 76)

Використання техніки різання

УВАГА: Уникайте тривалої роботи двигуна на холостому ходу. Це може призвести до його пошкодження.

1. Покладіть стовбур на розпилювальні козли чи якісь напрямні. (Мал. 77)

ПОПЕРЕДЖЕННЯ: Не розпилюйте стовбури, складені купою. Це підвищує ризик віддачі й може призвести до серйозних травм або смерті.

1. Прибирайте обрізки з робочої зони.

ПОПЕРЕДЖЕННЯ: Обрізки в робочій зоні підвищують ризики віддачі та втрати рівноваги.

Використання зубчатого упора

1. Втисніть зубчатий упор у стовбур дерева.

2. Увімкніть повну потужність і поверніть виріб. Притисніть зубчатий упор до стовбура. Завдяки цьому прикладати зусилля, необхідне для розрізання стовбура, буде простіше. (Мал. 78)

Розрізання стовбура на землі

1. Ріжте стовбур із тягою. Працюйте на повній потужності, але будьте готові до непередбачуваних обставин. (Мал. 79)

ПОПЕРЕДЖЕННЯ: Слідкуйте за тим, щоб ланцюг пилки не торкався землі, коли ви завершуєте пропил.

1. Після розрізання приблизно 13 стовбура припиніть роботу. Поверніть стовбур і ріжте з протилежної сторони. (Мал. 80)

Розрізання стовбура, один кінець якого розташовано на опорі

ПОПЕРЕДЖЕННЯ: Стежте за тим, щоб під час різання стовбур не зламався. Дотримуйтеся наведених нижче інструкцій.

(Мал. 81)

1. Розріжте стовбур із поштовхом приблизно на ½.
2. Ріжте стовбур із тягою, доки два пропили не зійдуться. (Мал. 82)

Розрізання стовбура, два кінці якого розташовано на опорі

ПОПЕРЕДЖЕННЯ: Стежте за тим, щоб ланцюг пилки не застряг у стовбурі під час різання. Дотримуйтеся наведених нижче інструкцій.

(Мал. 83)

1. Розріжте стовбур із тягою приблизно на ½.
2. Повністю розріжте решту стовбура з поштовхом. (Мал. 84)

ПОПЕРЕДЖЕННЯ: Якщо ланцюг пилки застряг у стовбурі, зупиніть двигун. Щоб вивільнити виріб, розширте пропил важелем. Не намагайтеся витягнути виріб рукою. Це може призвести до травми, коли виріб раптово вивільниться.

Використання техніки обрізання гілок

Зверніть увагу: Для роботи з товстими гілками використовуйте техніку різання. Дивіться розділ Використання техніки різання на сторінці 765.

ПОПЕРЕДЖЕННЯ: При використанні техніки обрізання гілок існує великий ризик нещасного випадку. Дивіться розділ Інформація про віддачу на сторінці 764 для інструкцій із попередження віддачі.

ПОПЕРЕДЖЕННЯ: Відрізуйте гілки одну за одною. Будьте обережні, обрізаючи дрібні гілки, і не обрізайте кущі або багато дрібних гілок за один раз. Дрібні гілки можуть потрапити в ланцюг

пилки та зробити експлуатацію виробу небезпечною.

Зверніть увагу: Якщо необхідно, обрізайте гілки частинами. Перш ніж зрізати гілки поблизу стовбура (С), зріжте менші гілки (А) й (В).

(Мал. 85)

1. Зріжте гілки з правого боку стовбура.

а) Тримайте пильну шину з правого боку стовбура, а корпус виробу притискайте до стовбура.

b) Виберіть техніку різання відповідно до кута нахилу гілки. (Мал. 86)

ПОПЕРЕДЖЕННЯ: Якщо ви не впевнені в тому, як зрізати гілку, перед продовженням роботи зверніться до професійного оператора ланцюгової пилки.

1. Зріжте гілки з верхньої частини стовбура.

а) Тримайте виріб на стовбурі та переміщуйте пильну шину вздовж нього.

b) Ріжте з поштовхом. (Мал. 87)

1. Зріжте гілки з лівого боку стовбура.

а) Виберіть техніку різання відповідно до кута нахилу гілки. (Мал. 88)

ПОПЕРЕДЖЕННЯ: Якщо ви не впевнені в тому, як зрізати гілку, перед продовженням роботи зверніться до професійного оператора ланцюгової пилки.

Дивіться розділ Зрізання нахилених дерев та гілок на сторінці 768 для інструкцій щодо того, як зрізати нахилені гілки.

Використання техніки валяння дерев

ПОПЕРЕДЖЕННЯ: Для валяння дерев необхідно мати досвід. Якщо можливо, пройдіть підготовчі курси по роботі з ланцюговою пилкою. Зверніться до досвідченого оператора для отримання додаткових знань.

Дотримання безпечної відстані

1. Переконайтеся, що люди навколо вас тримаються на безпечній відстані, яка становить щонайменше 2 1/2 довжини дерева. (Мал. 89)
2. Перед поваленням слід переконатися в тому, що в зоні падіння дерева немає людей. (Мал. 90)

Розрахунок напряму падіння

1. Визначте, у якому напрямку треба звалити дерево. Необхідно повалити дерево в місце, де вам буде зручно зрізати гілки та легко розрізати стовбур. Також важливо прийняти стійке положення й мати можливість вільно рухатися.

ПОПЕРЕДЖЕННЯ: Якщо повалити дерево в природному напрямку небезпечно або неможливо, виберіть інший напрямок.

1. Проаналізуйте напрямок природного падіння дерева. Наприклад, нахил і вигин дерева, напрямок вітру, розташування гілок і вагу снігу.

2. Перевірте, чи є перешкоди, наприклад, інші дерева, лінії електропередач, дороги та/або будівлі навколо.

3. Перевірте наявність ознак пошкодження та гниття в стовбурі.

ПОПЕРЕДЖЕННЯ: Гниття в стовбурі може означати, що дерево впаде раніше, ніж ви завершите різання.

1. Переконайтеся, що на дереві немає зламаних або засохлих гілок, які можуть зламатися й ударити вас під час падіння.

2. Не допускайте падіння дерева на інше стояче дерево. Прибирати застрягле дерево небезпечно, адже існує великий ризик нещасних випадків. Див. Вивільнення дерева, що застрягло на сторінці 767. (Мал. 91)

ПОПЕРЕДЖЕННЯ: Під час небезпечних робіт із повалення дерев захисні навушники необхідно знімати відразу після завершення пиляння. У цих випадках дуже важливо чути звуки й попереджувальні сигнали.

Очищення стовбура та підготовка шляху відходу

Зріжте всі гілки на висоті плеча та нижче.

1. Зрізайте з тягою в напрямку згори вниз. Переконайтеся, що дерево розташовано між вами та виробом. (Мал. 92)
2. Видаліть підлісок із робочої зони навколо дерева. Видаліть усі відрізані матеріали з робочої зони.

3. Перевірте робочу зону на предмет перешкод (наприклад, каміння, гілок і ям). Ви повинні мати вільний шлях відходу, коли дерево почне падати. Шлях відходу має пролягати під кутом приблизно 135 градусів від напряму падіння.

4. Небезпечна зона

5. Шлях відходу

6. Напрям падіння

(Мал. 93)

Звалювання дерева

Компанія Husqvarna рекомендує робити направлені надрізи, після чого використовувати метод безпечного кута під час повалення дерева. Метод безпечного кута допомагає зробити правильний розріз падіння та контролювати напрям падіння.

ПОПЕРЕДЖЕННЯ: Не валіть

дерева, діаметр яких більш ніж у два рази перевищує довжину шини. Для цього потрібно мати спеціальну підготовку.

Розріз падіння

Найважливішою процедурою під час валяння дерева є правильний розріз падіння. Завдяки правильному розрізу падіння ви контролюватимете напрям падіння та будете впевнені в тому, що процедура звалювання буде безпечною.

Товщина розрізу падіння має бути рівною та становити мінімум 10 % від діаметра дерева.

ПОПЕРЕДЖЕННЯ: 3a

неправильного або занадто тонкого розрізу падіння ви не зможете контролювати напрям падіння.

(Мал. 94)

Як робити напрямні надрізи

1. Виконайте напрямні надрізи. Глибина напрямних надрізів має становити 1/4 діаметра дерева. Між верхнім і нижнім надрізами має бути кут 45°.

a) Спочатку зробіть верхній надріз. Сумістіть відмітку напряму падіння (А) на виробі з напрямом падіння дерева (В). Залишаючись позаду виробу, станьте так, щоб дерево було праворуч від вас. Робіть надрізи з тягою.

b) Зробіть нижній надріз. Переконайтеся, що кінець нижнього надрізу розташовано в тій самій точці, що й кінець верхнього надрізу. (Мал. 95)

1. Переконайтеся, що лінія напрямного надрізу повністю горизонтальна та утворює прямий кут (90°) відносно напряму падіння. Лінія напрямного надрізу проходить через точку, де зустрічаються два напрямних надрізи. (Мал. 96)

Використання метода безпечного кута

Виріз зрізування слід зробити трохи вище направленого надрізу.

(Мал. 97)

ПОПЕРЕДЖЕННЯ: Будьте

обережні під час різання кінчиком різальної шини. Почніть розрізати нижньою частиною кінчика різальної шини, роблячи проріз у стовбурі торцем пилки.

(Мал. 98)

1. Якщо ефективна довжина різання перевищує діаметр дерева, виконайте кроки а – д.

а) Зробіть проріз у стовбурі торцем пилки, щоб завершити розріз падіння. (Мал. 99)
b) Виконайте розріз із тягою, доки не залишиться 13 стовбура.
с) Потягніть пильну шину на 5–10 см (2–4 дюйми) назад.
d) Розріжте решту стовбура для утворення безпечного кута шириною 5–10 см (2–4 дюйми). (Мал. 100)

1. Якщо ефективна довжина різання менше діаметра дерева, виконайте кроки а – д.

а) Зробіть проріз у стовбурі торцем пилки. Довжина прорізу в торець має становити 3/5 від діаметра дерева.
b) Зріжте решту стовбура з тягою. (Мал. 101)
с) Зробіть прямий проріз у стовбурі з іншого боку дерева, щоб завершити розріз падіння.
d) Робіть проріз із поштовхом, доки не залишиться ½ стовбура, для утворення безпечного кута. (Мал. 102)

1. Вбийте клин у проріз прямо ззаду. (Мал. 103)

2. Зріжте кут, щоб дерево впало.

Зверніть увагу: Якщо дерево не падає,

1. Коли дерево почне падати, відійдіть від нього по шляху відходу. Відійдіть від дерева на відстань не менше 5 м (15 футів).

Вивільнення дерева, що застрягло

ПОПЕРЕДЖЕННЯ: Прибирати

застрягле дерево дуже небезпечно, адже існує великий ризик нещасних випадків. Уникайте небезпечної зони й не намагайтеся звалити дерево, що застрягло.

(Мал. 104)

Найбезпечнішим є використання однієї з таких лебідок:

• встановленої на тракторі;

(Мал. 105)

- переносної.

(Мал. 106)

Зрізання нахилених дерев та гілок

1. Визначте, у який бік схиляється дерево або гілка.
2. Визначте, де розташована точка максимального напруження. (Мал. 107)
3. Визначте найбезпечнішу процедуру зняття напруження.

Зверніть увагу: У деяких випадках єдиною безпечною процедурою є використання лебідки, а не виробу.

1. Станьте там, де дерево або гілка не зможуть ударити вас, коли напруження буде знято. (Мал. 108)
2. Зробіть один або кілька прорізів достатньої глибини, щоб зменшити напруження. Зробіть проріз у місці максимального напруження або біля нього. Зламайте гілку чи дерево в точці найбільшого напруження. (Мал. 109)

ПОПЕРЕДЖЕННЯ:

Заборонено робити прямий зріз на нахиленому дереві чи гілці.

ПОПЕРЕДЖЕННЯ: Будьте

дуже обережні під час зрізання нахилених дерев. Існує ризик того, що дерево швидко рухатиметься до або після того, як ви його зріжете. Якщо перебувати в неправильному положенні або робити проріз неправильно, можна отримати серйозні травми.

1. Якщо необхідно зрізати дерево або гілку впоперек, зробіть 2–3 прорізи глибиною 2 дюйми на відстані 1 дюйм. (Мал. 110)
2. Продовжуйте розрізати, доки дерево чи гілка не зігнеться й напруження не буде знятие. (Мал. 111)
3. Після зняття напруження ріжте дерево чи гілку з протилежної сторони від вигину.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Вступ

ПОПЕРЕДЖЕННЯ: Перед технічним обслуговуванням уважно прочитайте розділ про правила техніки безпеки.

Графік технічного обслуговування

ПОПЕРЕДЖЕННЯ: Перед технічним обслуговуванням необхідно виймати акумулятор.

Нижче наведено перелік заходів технічного обслуговування, які слід виконувати. Див. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 768 щоб отримати більше інформації.

Технічне обслуговування Перед	викори-станням	Щотиж-ня	Щоміся-ця
Очистьте зовнішні деталі виробу. X
Переконайтеся в тому, що механічний пусковий пристрій і його фіксатор працюють правильно з точки зору безпеки.	X
Очистьте гальмо ланцюга й переконайтеся, що воно працює безпечно. Переконайтеся, що обмежувач ланцюга не пошкоджений. Замініть у разі потреби.	X
Повертайте пильну шину для більш рівномірного зношування. Переконайтеся, що отвір для змашування в пильній шині не забитий. Очистьте канавку шини.	X
Переконайтеся, що різець і його кожух не мають тріщин та пошкоджень. Якщо різець чи його кожух мають тріщини або зазнавали ударів, замініть їх.	X
Переконайтеся, що пильна шина й ланцюг пилки отримують достатню кількість масла.	X
Перевірте ланцюг пилки. Перевірте ланцюг на наявність тріщин і переконайтеся, що він не жорсткий та не надмірно зношений. Заміна, якщо потрібно.	X
Нагостріть ланцюг пилки. Перевірте його натяг і стан. Перевірте приводну зірочку на наявність зношення й за необхідності замініть її.	X
Почистьте всмоктувач повітря виробу. X
Переконайтеся в тому, що всі гвинти й гайки затягнуті. X
Переконайтеся, що інтерфейс користувача працює належним чином і не має пошкоджень.	X
За допомогою напилка приберіть будь-які нерівності на краях пильної шини. X
Перевірте з'єднання між акумулятором і виробом. Перевірте з'єднання між акумулятором і зарядним пристроєм.			X
Спорожніть і очистьте масляний бак. X
Обережно продуйте вентиляційні отвори зарядного пристрою та акумулятора стисненим повітрям.			X

Технічне обслуговування й перевірка захисних пристроїв виробу

Перевірка переднього захисного щитка

Регулярно перевіряйте стан передньої огороджі для захисту рук і справність інерційного гальма.

1. Упевніться, що передній захисний щиток не має пошкоджень, наприклад тріщин. (Мал. 112)
2. Переконайтеся, що передній захисний щиток рухається вільно та правильно встановлений. (Мал. 113)
3. Поставте виріб із зупиненим двигуном на пень або іншу стійку поверхню.
4. Тримайтеся за задню ручку й відпустіть передню ручку. Дайте виробу нахилитися в сторону пня. (Мал. 114)
5. Переконайтеся в тому, що коли пильна шина зіштовхується з пнем, спрацьовує ланцюгове гальмо.

Перевірка активатора гальма

1. Поставте виріб на тверду поверхню та запустіть його. Див. Експлуатація на сторінці 762.

ПОПЕРЕДЖЕННЯ:

Переконайтеся, що ланцюг пилки не торкається землі чи будь-яких предметів.

1. Обхопіть ручки пальцями, у тому числі великими, і міцно тримайте виріб. (Мал. 115)
2. Увімкніть виріб на повну потужність і нахиліть лівий зап'ясток уперед у напрямку переднього захисного щитка, щоб активувати ланцюгове гальмо. Ланцюг пилки має негайно зупинитися. (Мал. 116)

ПОПЕРЕДЖЕННЯ: Не

відпускайте передню ручку!

Перевірка фіксатора механічного пускового пристрою

Фіксатор механічного пускового пристрою запобігає випадковому запуску. Коли ви натискаєте на фіксатор (А), він розблоковує механічний пусковий пристрій (В). Коли ви випускаєте рукоятку з рук, фіксатор і механічний пусковий пристрій повертаються в початкове положення. (Мал. 117)

1. Переконайтеся, що механічний пусковий пристрій заблоковано, коли фіксатор механічного пускового пристрою перебуває у вихідному положенні. (Мал. 118)

2. Натисніть механічний пусковий пристрій і переконайтеся, що він повертається до початкового положення, коли ви відпускаєте його. (Мал. 119)

3. Переконайтеся, що механічний пусковий пристрій і фіксатор рухаються вільно, а зворотна пружина працює належним чином. (Мал. 120)

4. Запустіть виріб. Дивіться розділ Запуск виробу на сторінці 764.
5. Відпустить механічний пусковий пристрій і переконайтеся, що ланцюг пилки зупинився.

Перевірка утримувача ланцюга

1. Переконайтеся, що утримувач ланцюга не пошкоджений.
2. Переконайтеся, що утримувач ланцюга надійно приєднано до корпусу інструмента. (Мал. 121)

Перевірка функцій інтерфейсу користувача

1. Запустіть виріб. Дивіться розділ Запуск виробу на сторінці 764.
2. Натисніть і втримуйте кнопку ввімкнення/ вимкнення.
3. Переконайтеся, що виріб зупинився, а світлодіоди згасли. (Мал. 72)

Перевірка акумулятора й тримача акумулятора

1. Для чищення акумулятора й тримача акумулятора використовуйте м'яку щітку.
2. Очистьте вентиляційні отвори й з'єднувачі акумулятора. (Мал. 122)
3. Переконайтеся, що на акумуляторі немає тріщин або інших пошкоджень.

Перевірка зарядного пристрою

1. Переконайтеся, що зарядний пристрій і шнур живлення не пошкоджені. Перевірте їх на наявність тріщин та інших пошкоджень. (Мал. 123)

Очищення системи охолодження

Система охолодження знижує температуру двигуна. До системи охолодження входить всмоктувач повітря з лівого боку виробу й вентилятор на двигуні.

1. Очищуйте систему охолодження щіткою щотижня або частіше, якщо необхідно. (Мал. 124)
2. Переконайтеся, що система охолодження не забруднена чи не забита.

УВАГА: Забруднена чи забита система охолодження може спричинити значне перегрівання виробу. Це призведе до пошкодження виробу.

Нагострювання ланцюга пилки

Інформація щодо пильної шини й ланцюга пилки

ПОПЕРЕДЖЕННЯ: Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати травми.

Необхідно заміняти зношені чи пошкоджені шину та ланцюг комбінаціями шини й ланцюга, рекомендованими компанією Husqvarna. Це необхідно, щоб підтримувати роботу функцій безпеки виробу. Список рекомендованих комбінацій пильних шин і ланцюгів для заміни див. тут: Додаткове приладдя на сторінці 776.

- Довжина пильної шини, дюйми/см. Інформацію про довжину пильної шини зазвичай можна знайти на задньому кінці пильної шини.

(Мал. 125)

• Кількість зубців на веденій зірочці шини (Т).

(Мал. 126)

- Крок ланцюга, дюймів. Проміжки між приводними ланками ланцюга повинні збігатися з проміжками між зубцями на веденій зірочці шини й приводній зірочці.

(Мал. 127)

- Кількість передавальних ланок. Кількість приводних ланок визначається відповідно до типу пильної шини.

(Мал. 128)

- Ширина паза шини, дюймів / мм. Ширина паза шини має бути такою ж, як і ширина приводних ланок.

(Мал. 129)

- Отвір для мастила для ланцюга та отвір для натягу ланцюга. Шину має бути вирівняно відносно виробу.

(Мал. 130)

• Ширина приводних ланок, мм / дюймів.

(Мал. 131)

Загальна інформація про нагострювання різців

Забороняється використовувати виріб із тупим ланцюгом. Якщо ланцюг затуплений, потрібно застосовувати більший тиск, щоб протиснути шину пилки через деревину. Якщо ланцюг дуже

затуплений, у результаті пиляння буде з'являтися тирса, а не стружка.

Гострий ланцюг врізається в деревину, створюючи довгу й товсту стружку.

Різальний зубець (А) й обмежувач глибини (В) разом створюють різальну частину ланцюга – різець. Різниця висоти цих двох деталей є глибиною різання. (Мал. 132)

Під час нагострення зубця враховуйте:

• Кут заточування.

(Мал. 133)

• Кут різання.

(Мал. 134)

- Положення напилка.

(Мал. 135)

• Діаметр круглого напилка.

(Мал. 136)

Без відповідного інструменту буде важко правильно нагострити ланцюг. Використовуйте рекомендований розмір напилка Husqvarna. Це допоможе підтримувати максимальну продуктивність різання й мінімальну небезпеку віддачі.

ПОПЕРЕДЖЕННЯ: Якщо не дотримуватись інструкцій із правильного нагострювання, сила віддачі значно підвищуватиметься.

Зверніть увагу: Дивіться розділ Додаткове приладдя на сторінці 776, щоб дізнатися про загострювання ланцюга пили.

Нагострювання різців

1. Для нагострювання різальних зубців використовуйте круглий напилок і шаблон для напилка. (Мал. 137)

Зверніть увагу: Дивіться розділ Додаткове приладдя на сторінці 776 щодо рекомендованих компанією Husqvarna напилків та їх розмірів.

1. Правильно прикладайте напилок до різця. Дивіться інструкції до напилка.

2. Переміщуйте напилок від внутрішньої сторони різця назовні. Зменшуйте тиск під час повернення напилка назад. (Мал. 138)

3. Зніміть матеріал з одного боку всіх різців.

4. Переверніть виріб і зніміть матеріал з іншого боку.

5. Переконайтеся, що всі різці однакової довжини.

Загальна інформація щодо зміни висоти обмежувача глибини різання

Значення глибини різання (С) зменшується після загострювання різців (А). Для підтримки максимальної продуктивності різання необхідно прибирати металеву стружку з обмежувача глибини різання (В), щоб отримати рекомендоване значення глибини. Інструкції щодо того, як отримати правильну висоту обмежувача глибини різання для вашої ланцюгової пилки, див. у розділі Додаткове приладдя на сторінці 776.

(Мал. 139)

ПОПЕРЕДЖЕННЯ: Небезпека віддачі збільшується, якщо обмежувач глибини різання встановлено надто високо!

Регулювання висоти обмежувача глибини

Перед налаштуванням висоти обмежувача глибини різання чи нагострювання різців див. інструкції в розділі Нагострювання різців на сторінці 771. Рекомендовано змінювати висоту обмежувача глибини різання після кожного третього загострювання різців.

Для правильного налаштування глибини різання й різців рекомендується використовувати наш пристрій для вимірювання висоти обмежувача глибини різання.

(Мал. 140)

1. Для налаштування обмежувача глибини різання використовуйте плоский напилок і пристрій для вимірювання висоти обмежувача глибини різання. Для вибору правильного налаштування та скосу глибини різання використовуйте лише рекомендований пристрій для обмеження глибини різання Husqvarna.

2. Установіть пристрій для вимірювання висоти обмежувача глибини різання на ланцюг пилки.

Зверніть увагу: Детальнішу інформацію щодо експлуатації ви знайдете в інструкції до пристрою вимірювання висоти обмежувача глибини різання.

1. За допомогою плаского напилка видаліть частину обмежувача глибини різання, що виступає над пристроєм для вимірювання висоти обмежувача глибини. (Мал. 141)

Натягування ланцюга пилки

ПОПЕРЕДЖЕННЯ: Ланцюг пилки з неправильним натягом може зіскочити з

пильної шини та призвести до серйозної травми чи смерті.

Що довше використовується ланцюг пилки, то більше він подовжується. Дуже важливо регулярно налаштовувати ланцюг пилки.

Щоразу після доливання оливи для ланцюга перевіряйте його натяг.

Зверніть увагу: У нового ланцюга пилки є період припрацьовування, протягом якого натяг необхідно перевіряти частіше.

1. Розгорніть головку, доки вона не розкриється. (Мал. 142)
2. Поверніть головку проти годинникової стрілки, щоб послабити кришку приводної зірочки. (Мал. 143)
3. Повертайте колесо натяжного механізму ланцюга, щоб відрегулювати натяг ланцюга. Ланцюг має щільно прилягати до шини. (Мал. 144)

Зверніть увагу: Повертайте колесо вперед (+), щоб збільшити натяг, або назад (−), щоб зменшити його. Ланцюг пилки натягнутий належним чином, якщо його можна легко повернути вручну, але при цьому він щільно прилягає до пильної шини.

1. Поверніть головку за годинниковою стрілкою, щоб затягнути її. (Мал. 145)
2. Складіть головку, щоб зафіксувати натяг. (Мал. 146)

Перевірка змашування ланцюга пилки

Під час кожної третьої зарядки акумулятора перевіряйте змашування ланцюга пилки.

1. Запустіть виріб і дайте йому попрацювати на повній потужності. Утримуйте шину над поверхнею світлого кольору на висоті приблизно 20 см (8 дюймів).
2. Якщо змашування ланцюга виконується належним чином, через 1 хвилину ви побачите виразний слід оливи. (Мал. 147)
3. Якщо змашування ланцюга не виконується належним чином, виконайте наведені далі перевірки.

а) Перевірте канал подачі оливи на шині й переконайтеся, що він не забитий. Почистьте її за необхідності. (Мал. 148)
b) Перевірте канавку на краю шини й переконайтеся, що вона чиста. Почистьте її за необхідності. (Мал. 149)

с) Переконайтеся, що ведена зірочка шини вільно обертається, і що отвір для змащування на ній не забитий. У разі необхідності почистьте й змастіть зірочку. (Мал. 150)
4. Якщо після виконання наведених вище кроків змащування ланцюга не виконується належним чином, зверніться до свого дилера з обслуговування.

Перевірка приводної зірочки ланцюга

• Перевірте приводну зірочку ланцюга на наявність ознак зношення. За необхідності замініть приводну зірочку ланцюга.
• У разі заміни ланцюга також обов'язково замініть приводну зірочку. (Мал. 151)

Перевірка різального обладнання

1. Переконайтеся, що в заклепках і ланках немає тріщин і що всі заклепки закріплені. Замініть, якщо це необхідно. (Мал. 152)
2. Переконайтеся, що ланцюг пилки легко згинається. Замініть ланцюг пилки, якщо він жорсткий.
3. Щоб перевірити заклепки й ланки на наявність зношення, порівняйте ланцюг вашої пилки з новим.
4. Замініть ланцюг пилки, якщо найдовша частина різця стала меншою за 4 мм (0,16 дюйма). Також замініть ланцюг пилки, якщо на різцях є тріщини. (Мал. 153)

Перевірка шини

1. Переконайтеся, що канал подачі мастила не заблокований. Очистьте його, якщо необхідно. (Мал. 148)
2. Перевірте, чи є на краях шини задирки. Видаліть задирки напилком. (Мал. 154)
3. Очистьте паз у пильній шині. (Мал. 149)
4. Перевірте канавку на шині на наявність зношення. За необхідності замініть пильну шину. (Мал. 155)
5. Упевніться, що кінчик різальної шини не занадто твердий чи зношений. (Мал. 156)
6. Переконайтеся, що ведена зірочка шини вільно обертається, і що отвір для змащування на ній не забитий. Очистьте та змастіть за необхідності. (Мал. 150)
7. Щодня повертайте пильну шину, щоб подовжити термін її служби. (Мал. 157)

Усунення несправностей

Інтерфейс користувача

Світлодіодний екран Можливі несправності Можнове рішення
Блимає світлодіодний індикатор попередження.	Відхилення температури від норми.	Дайте виробу охолонути.
	Перевантаження. Ланцюг пилки не рухається.	Вивільніть ланцюг пилки.
	Одночасно натиснуто механічний пусковий пристрій і кнопку ввімкнення/вимкнення.	Відпустіть механічний пусковий пристрій, щоб увімкнути виріб.
Індикатор гальма ввімкнений/блимає.	Увімкнено гальмо ланцюга. Вимкніть гальмо ланцюга.
Попереджувальний індикатор та індикатор заряджання спалахують почергово.	Акумулятор розряджений. Зарядіть акумулятор.
	Відхилення температури від норми.	Дайте акумулятору охолонути.
	Акумулятор пошкоджений. Зверніться до центру обслуговування.
Індикатор заряджання блимає. Недостатня напруга акумулятора. Зарядіть акумулятор.
Індикатор попередження ввімкнений.	Обслуговування. Зверніться до свого дилера з обслуговування.

Зарядний пристрій

Світлодіодний ін-дикатор на за-ряджальному при-строї	Причина Вирішення
Зелений світлодіод світиться постійно, а червоний – блимає.	Акумулятор неправильно вста-новлено в заряджальному при-строї.	Витягніть акумулятор із заряджального пристрою та встановіть заново.
	Роз'єми акумулятора та заряд-ного пристрою забруднені.	Очистьте роз'єми акумулятора та зарядного при-строю. Наприклад, кілька разів вставте й вийміть аку-мулятор із зарядного пристрою.
	Акумулятор пошкоджений. Замін	іть акумулятор.
	Зарядний пристрій виявив внутрішню помилку.	Переконайтеся, що всі акумулятори вставлено повні-стю. Від'єднайте штепсель кабелю живлення та знову вставте. Якщо помилка виникає знову, зверніться в авторизований центр післяпродажного обслуговуван-ня виробів Husqvarna, щоб перевірити зарядний при-стрій акумулятора.
Світлодіодний індикатор на заряджальному пристрої	Причина Вирішення
Світиться червоний світлодіодний індикатор.	Температура акумулятора за межами діапазону заряджання.	Зачекайте, доки температура акумулятора не знизиться до прийнятної температури заряджання (0–35 °C).
Зелений і червоний світлодіоди вимкне-но.	Заряджальний пристрій неправильно під'єднано до розетки мережі живлення.	Під'єднайте заряджальний пристрій до розетки мережі живлення.
	Несправна розетка мережі живлення.	Під'єднайте заряджальний пристрій до джерела електроживлення, напруга й частота якого відповідають значенням на паспортній табличці.
	Розетка, мережевий кабель або зарядний пристрій пошкоджені.	Перевірте напругу живлення. За потреби зверніться в авторизований центр обслуговування.
Інші помилки. У разі в	иникнення інших помилок переконайтеся, що виріб вимкнений, вийміть акумулятор і зверніться в авторизований центр обслуговування.

Транспортування, зберігання й утилізація

Транспортування та зберігання

• На літій-іонні акумулятори поширюються правила щодо небезпечного вантажу.
  • У разі перевезення пасажирським або вантажним транспортом дотримуйтеся спеціальних вимог щодо упаковки й маркування (це правило також стосується третіх осіб і експедиторів).
• Перш ніж відправляти виріб, проконсультуйтеся з особою, що пройшла спеціальну підготовку щодо поводження з небезпечними матеріалами. Дотримуйтеся всіх застосовних національних норм і правил.
• Перед пакуванням акумулятора ізолюйте відкриті контакти. Зафіксуйте акумулятор в упаковці, щоб він не рухався.
  • Під час підготовки до зберігання чи транспортування виробу завжди виймайте акумулятор.
• Зберігайте акумулятор і зарядний пристрій у сухому приміщенні, захищеному від вологи та низьких температур.
• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.
• Зберігайте акумулятор за температури від -20^ до 50^ у захищеному від прямих сонячних променів місці.

• Зберігайте зарядний пристрій за температури від 5 °C (41 °F) до 45 °C (113 °F) у захищеному від прямих сонячних променів місці.

• Використовуйте зарядний пристрій лише за температури навколишнього середовища від 0 °C до 35 °C.

• Зберігайте виріб лише за температури від -40^ (-40^) до +60^ (140°F).
• Перед довготривалим зберіганням акумулятор необхідно зарядити на 30–50 %.
• Зберігайте зарядний пристрій у сухому закритому приміщенні.
• Зберігайте акумулятор і зарядний пристрій окремо. Не дозволяйте дітям та іншим особам без належної підготовки торкатися обладнання. Зберігайте обладнання в приміщеннях, які можна закрити на замок.
• Перед тривалим зберіганням промийте виріб і проведіть повне технічне обслуговування.
  • Під час транспортування й зберігання використовуйте чохол для транспортування, що допоможе захистити виріб від травм і пошкоджень.
• Під час транспортування надійно закріплюйте виріб.
  • Під час зберігання розташуйте виріб горизонтально або повісьте його на гачок, що входить до комплекту. Дивіться розділ Установлення виробу на кронштейн на сторінці 761.

Утилізація акумулятора, зарядного пристрою й виробу

Символ, наведений нижче, означає, що цей виріб не можна утилізувати разом із побутовими відходами. Утилізацію необхідно проводити на підприємстві з переробки відходів електричного й електронного обладнання. Це допомагає запобігти шкоді навколишньому середовищу та людям.

Щоб отримати детальнішу інформацію, проконсультуйтеся з органами місцевої влади, місцевою службою переробки відходів чи своїм дилером.

(Мал. 19)

Зверніть увагу: Символ нанесений на виріб чи упаковку виробу.

Технічні характеристики

Технічні характеристики

	Aspire C15X-P4A
Електродвигун
Тип Двигун постійного струму (без щі-	ток) 18 В
Система змашування
Тип насоса оливи Автоматичний
Ємність бака для оливи, мл / см3	90
Маса
Ланцюгова пилка без акумулятора, шини, ланцюга та з порожнім масля-ним баком для змашування ланцюга, кг	2,3
Випромінювання шуму ^102
Рівень звукової потужності, виміряний, дБ(А) 101
Гарантований рівень звукової потужності, L_WA дБ(А) 103
Рівні звуку ^103
Рівень звукового тиску на слухові органи оператора за результатами вимірювання згідно зі стандартом EN 62841-1	89
Рівні вібрації ^104
Передня ручка, м/с2	4,4
Задня ручка, м/с2	3,6
Ланцюг пилки / пильна шина
Рекомендована довжина шини, дюйми / см 10–12 / 25,4–30,5
Довжина розпилювання, дюйми/см 10–12 / 25,4–30,5
Тип приводної зірочки / кількість зубців 7
Максимальна швидкість руху ланцюга, м/с 14,9

Додаткове приладдя

Комбінації шин і ланцюгів пилки

Наведені нижче різальні насадки є рекомендованими для даного продукту.

Шина пилки Пилковий ланцюг
Тип Довжина,дюйми	Крок, дюйми	Вимірювач,мм	Макс. радіускінцевої частини шини	Тип Кількість	приводнихланок
529340760 10	1/4" mini 1,1 7T			HusqvarnaSP11G(529340660)	60
529340768 12	1/4" mini 1,1 7T			HusqvarnaSP11G(529340668)	68

Заточування ланцюга пилки й розмір напилка

Для забезпечення правильного кута заточування використовуйте рекомендований розмір напилка.

Рекомендується завжди використовувати для заточування ланцюга пилки виключно рекомендований напилок.

Якщо ви не знаєте, який ланцюг установлено на вашій пилці, зверніться до свого сервісного дилера.

	MM / дюйми MM / дюйми
SP11G 3,5 /	9/64 60° 30° 0°	0,4 / 0,016 5299	371-01

Схвалені акумулятори

Акумулятор	P4A 18-B72
Тип	Літій-іонний
Ємність батареї, ампер-години	4,0
Номінальна напруга, В	18
Акумулятор P4A 18-B72
Маса, кг / фунти 1,43 / 0,65
Кількість елементів (літій-іонні) 10

Сертифіковані зарядні пристрої

Зарядний пристрій P4A 18-C70	P4A 18-C100
Вхідна напруга, В Див. інформацію про номінальні ха-рактеристики зарядного пристрою.		Див. інформацію про номінальні ха-рактеристики зарядного пристрою.
Частота, Гц 50–60 50–60
Потужність, Вт 70 105

Декларація відповідності

Декларація відповідності ЄС

виключну відповідальність, що наведений нижче виріб:

Компанія Husqvarna AB, SE-561 82 Huskvarna,

Швеція, телефон: [phone], заявляємо під свою

Опис Акумуляторні ланцюгові пилки
Бренд Husqvarna
Тип / модель Aspire C15X-P4A
Ідентифікація Серійні номери за 2024 рік і пізніше

повністю відповідає таким директивам і нормам ЄС:

Директива/норма Опис
2006/42/EC «Про механічне обладнання»
2014/30/EU «Про електромагнітну сумісність»
2011/65/EU	«Про обмеження використання деяких небезпечних речовин в електричному й електронному обладнанні»
2000/14/EC «Про видлення шуму в навколишнє середовище»

Застосовано такі стандарти: EN 62841-1:2015/

Уповноважений орган: Компания DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Germany, 0158, виконала добровільну сертифікацію на відповідність вимогам ЄС згідно з пунктом 3b статті 12 директиви Ради ЄС

«Про машини та механізми» (2006/42/EC). Номер

сертифіката типової перевірки на відповідність

вимогам ЄС: 4815039.24001.

Застосовано процедуру оцінки відповідності згідно з

Директивою 2000/14/EC, Додаток V.

Відомості стосовно випромінювання шуму дивіться в розділі Технічні характеристики на сторінці 775.

Huskvarna, 2024-03-20

$$ \Delta \cdot d u $$

Клас Лосдал (Claes Losdal), директор відділу НДДКР, Husqvarna AB

Відповідальний за технічну документацію

Ліцензії

Гарантія не поширюється на дефекти, що з'явилися внаслідок нормального зношування, недбалого поводження, використання не за призначенням, несанкціонованого ремонту або в разі під'єднання всмоктувального апарата до джерела невідповідної напруги.

Усі права застережено.

Поширення та використання у вихідній і двійковій формах, зі змінами або без них, дозволено в разі дотримання таких умов:

• Поширення вихідного коду має супроводжуватися наведеним вище повідомленням про авторські права, переліком цих умов і подальшим застереженням.
• Комплект постачання для поширення у двійковій формі має супроводжуватися в документації та/або інших матеріалах, що надаються разом із таким комплектом, вищезазначеним повідомленням про авторські права, переліком цих умов і подальшою відмовою від відповідальності.
• Ані назва STMicroelectronics, ані назви учасників не можуть використовуватися для підтримки чи просування продуктів, створених на основі цього програмного забезпечення, без спеціального попереднього письмового дозволу.

ЦЕ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ НАДАЮТЬ ВЛАСНИКИ АВТОРСЬКИХ ПРАВ ТА УЧАСНИКАМИ У ВИГЛЯДІ «ЯК Є», ІЗ ВІДМОВОЮ ВІД БУДЬ-ЯКИХ БЕЗПОСЕРЕДНІХ АБО ОПОСЕРЕДКОВАНИХ ГАРАНТІЙ, ВКЛЮЧНО ОПОСЕРЕДКОВАНИМИ ГАРАНТІЯМИ КОМЕРЦІЙНОЇ ПРИДАТНОСТІ ТА ПРИДАТНОСТІ ДЛЯ БУДЬ-ЯКОЇ КОНКРЕТНОЇ МЕТИ, АЛЕ НЕ ОБМЕЖУЮЧИСЬ НИМИ. ВЛАСНИК АВТОРСЬКИХ ПРАВ АБО УЧАСНИКИ В ЖОДНОМУ РАЗІ НЕ НЕСУТЬ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ БЕЗПОСЕРЕДНІ, ОПОСЕРЕДКОВАНІ, ВИПАДКОВІ, ОСОБЛИВІ, ШТРАФНІ АБО ПОБІЧНІ ЗБИТКИ (ВКЛЮЧНО З ПРИДБАННЯМ ТОВАРІВ АБО ПОСЛУГ НА ЗАМІНУ, ВТРАТОЮ МОЖЛИВОСТІ ВИКОРИСТАННЯ, ДАНИХ АБО ПРИБУТКУ АБО ПЕРЕРВОЮ У ВЕДЕННІ ДІЯЛЬНОСТІ, АЛЕ НЕ ОБМЕЖУЮЧИСЬ НИМИ) НЕЗАЛЕЖНО ВІД ПРИЧИН І ЗГІДНО З БУДЬ-ЯКИМИ ПРИЧИНАМИ Й ВИДАМИ ВІДПОВІДАЛЬНОСТІ, ЧИ-ТО ДОГОВОРОМ, ЧИ-ТО БЕЗПОСЕРЕДНЬОЮ ВІДПОВІДАЛЬНІСТЮ АБО ДЕЛІКТОМ (ВКЛЮЧНО З НЕДБАЛІСТЮ АБО ІНШИМИ ПІДСТАВАМИ), ЯКІ ВИНИКАЮТЬ ЧЕРЕЗ БУДЬ-ЯКИЙ СПОСІБ ВИКОРИСТАННЯ ЦЬОГО ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ, НАВІТЬ ЯКЩО БУЛО ПОВІДОМЛЕНО ПРО МОЖЛИВІСТЬ ТАКОГО ЗБИТКУ.

Ліцензія Арache 2.0

Авторське право © 2009-2019 Arm Limited. Уси права застережено.

Версія 2.0, січень 2004 http://www.apache.org/licenses/УМОВИ Й ПОЛОЖЕННЯ ЩОДО ВИКОРИСТАННЯ, ВІДТВОРЕННЯ ТА ПОШИРЕННЯ

1. Визначення.

«Ліцензія» означатиме положення та умови використання, відтворення та поширення, як визначено в Розділах 1–9 цього документа. «Ліцензіар» означатиме власника авторських прав або організацію, уповноважену власником авторських прав, яка надає цю Ліцензію. «Юридична особа» означатиме сукупність виконавчої організації та всіх інших організацій, які керують цією організацією, керуються нею або перебувають під спільним керуванням із нею. Для цілей цього визначення «керування» означає (і) повноваження, безпосередні або опосередковані, розпоряджатися або керувати такою організацією, за контрактом або будь-яким іншим чином, або (іі) володіння п'ятдесяти відсотками (50 %) або більшою кількістю акцій, що перебувають в обігу, або (iii) бенефіціарне володіння такою організацією. «Ви» (або «Ваш») означатиме фізичну або юридичну особу, яка користується дозволами, наданими за цією Ліцензією. «Вихідна» форма означатиме бажану форму для внесення змін, включно з вихідним кодом програмного забезпечення, вихідною документацією та файлами конфігурації, але не обмежуючись ними. «Об'єктна» форма означатиме будь-яку форму, отриману в результаті механічного перетворення або трансляції Вихідної форми, включно зі скомпільованим об'єктним кодом, згенерованою документацією та перетворенням для носіїв інших типів. «Робота» означатиме авторську роботу у вихідній чи об'єктній формі, надану згідно з Ліцензією, як зазначено в повідомленні про авторські права, яке включено чи додано до такої роботи (приклад наведено в Додатку нижче). «Похідні роботи» означатиме будь-яку роботу у вихідній чи об'єктній формі, засновану на Роботі (або похідну від неї), для якої редакційні виправлення, зауваження, уточнення або інші модифікації є загалом оригінальною авторською роботою. Для цілей цієї Ліцензії Похідні роботи не включатимуть у себе роботи, які залишаються відокремленими або просто пов'язані (або прив'язані за назвою) до інтерфейсів Роботи та її Похідних робіт. «Внесок» означатиме будь-яку авторську роботу, включно з оригінальною версією Роботи й будь-якими модифікаціями цієї Роботи чи доповненнями до неї або до Похідних робіт від неї, яку навмисно надано Ліцензiarові власником авторських прав або фізичною чи Юридичною особою, уповноваженою діяти від імені власника авторських прав, для включення до складу Роботи. Для цілей цього визначення, «надана»

означає будь-яку форму електронного, усного чи письмового повідомлення, надісланого Ліцензіарові або його представникам, включно з повідомленнями за списками електронного розсилання, але не обмежуючись ними, у системах контролю вихідного коду й системах відстежування проблем у ПЗ, керування якими здійснюється Ліцензіаром або від його імені, метою яких є обговорення та вдосконалення Роботи, але виключає повідомлення, які явним або іншим чином позначено в письмовій формі власником авторських прав як «Не є внеском». «Учасник» означатиме Ліцензіара й будь-яку фізичну чи Юридичну особу, від імені якої Внесок було отримано Ліцензіаром і згодом включено до складу Роботи.

2. Надання Ліцензії на авторське право.

Згідно з умовами та положеннями цієї Ліцензії кожен Учасник цим надає Вам безстрокову, усесвітню, невиключну, безкоштовну, безоплатну, безвідкличну ліцензію на авторське право для здійснення відтворення, підготовки Похідних робіт, публічного показу, публічного виконання, субліцензування та поширення Роботи й таких Похідних робіт у вихідній або об'єктній формі.

3. Надання Патентної ліцензії.

Згідно з умовами й положеннями цієї Ліцензії, кожен Учасник цим надає Вам безстрокову, усесвітню, невиключну, безкоштовну, безоплатну, безвідкличну (за винятком випадків, зазначених у цьому розділі) патентну ліцензію на створення, використання, пропозицію продажу, продаж, імпорт та передавання Роботи іншим чином, якщо така ліцензія поширюється лише на ті патентні претензії, які можуть бути ліцензовані таким Учасником, права на які обов'язково порушуються лише його Внеском(-ами) або поєднанням його Внеску(-ів) з Роботою, до якої було надано такий Внесок(-и). Якщо Ви порушуєте патентний позов проти будь-якої організації (включно з перехресним позовом або зустрічним позовом у складі судового позову), стверджуючи, що Робота або Внесок, включений до складу Роботи, є прямим або непрямим порушенням патентних прав, тоді чинність будь-яких патентних ліцензій, наданих Вам згідно з цією Ліцензією на цю Роботу, буде припинено з дати подання такого позову.

4. Поширення.

Ви можете відтворювати й поширювати копії Роботи або Похідних робіт на будь-якому носії, зі змінами або без них, у вихідній чи об'єктній формі, за умови, що Ви відповідаєте таким умовам:

• Ви повинні надати будь-яким іншим одержувачам Роботи або Похідних робіт копію цієї Ліцензії; і
• Ви повинні зробити так, щоб будь-які змінені файли містили помітні повідомлення про те, що Ви внесли зміни до цих файлів; і Ви повинні залишати у Вихідній формі будь-яких

Похідних робіт, які поширюєте, усі повідомлення про авторські права, патенти, товарні знаки й покликання на авторство з Вихідної форми Роботи, за винятком тих повідомлень, які не стосуються жодної частини Похідних робіт; і

- Якщо Робота включає в себе текстовий файл «ПОВІДОМЛЕННЯ» як частину комплекту постачання, тоді будь-які Похідні роботи, які ви поширюєте, повинні містити придатну для читання копію повідомлень про авторство, які містяться в такому файлі ПОВІДОМЛЕННЯ, за винятком тих повідомлень, які не стосуються жодної частини Похідної роботи, принаймні в одному з таких місць: у текстовому файлі ПОВІДОМЛЕННЯ, який поширюють як частину Похідних робіт; у Вихідній формі або документації, якщо вони надаються разом із Похідними роботами; або в межах відображення, згенерованого Похідними роботами, незалежно від наявності та звичайних місць відображення аналогічних повідомлень третіх сторін. Вміст файлу ПОВІДОМЛЕННЯ призначено лише для інформаційних цілей, а не для зміни Ліцензії. У Похідних роботах, які Ви поширюєте, Ви можете додавати свої власні повідомлення про авторство поряд із текстом ПОВІДОМЛЕННЯ щодо Роботи або як додаток до нього, за умови, що такі додаткові повідомлення про авторство не можуть тлумачитися як внесення змін до Ліцензії. Ви можете додати до своїх модифікацій власну заяву про авторські права й передбачити додаткові або інші умови ліцензії на використання, відтворення чи пошення своїх модифікацій або для будь-яких таких Похідних робіт загалом, за умови, що використання, відтворення та розповсюдження Роботи Вами в іншому разі відповідає умовам, зазначеним у цій Ліцензії.

5. Надання Внесків.

Якщо Ви явним чином не зазначите інше, будьякий Внесок, навмисно наданий Вами Ліцензіарові для включення до складу Роботи, має відповідати положенням та умовам цієї Ліцензії без будь-яких додаткових положень або умов. Незважаючи на вищесказане, ніщо в цьому документі не замінює та не змінює умов будь-якої окремої ліцензійної угоди, яку ви могли укласти з Ліцензіаром щодо таких Внесків.

6. Товарні знаки.

Ця Ліцензія не надає дозволу на використання торгових назв, товарних знаків, знаків обслуговування або назв продуктів Ліцензіара, за винятком випадків, коли це потрібно для доцільного та звичного використання в описі походження Роботи й відтворення вмісту файлу ПОВІДОМЛЕННЯ.

7. Відмова від Гарантії.

Якщо цього не вимагає застосовне законодавство або якщо це не погоджено в письмовій формі, Ліцензіар надає Роботу (і кожен Учасник надає свої Внески) у вигляді «ЯК Є», БЕЗ БУДЬ-ЯКИХ ГАРАНТІЙ АБО УМОВ, виражених явним чином або таких, що маються на увазі, включно, без обмежень, із будь-якими гарантіями чи умовами ПРАВА ВОЛОДІННЯ, НЕПОРУШЕННЯ ПРАВ, КОМЕРЦІЙНОЇ ПРИДАТНОСТІ або ПРИДАТНОСТІ ДЛЯ КОНКРЕТНОЇ МЕТИ. Ви несете виключну відповідальність за визначення доцільності застосування або поширення Роботи та приймаєте на себе будь-які ризики, пов'язані з користуванням дозволами, наданими згідно з цією Ліцензією. 8. Обмеження відповідальності. За будь-яких обставин і згідно з будь-якою законодавчою базою, чи-то делікт (включно з недбалістю), чи-то договір або інше, якщо цього не вимагає застосовне законодавство (наприклад, навмисні дії та груба недбалість) або це не погоджено в письмовій формі, жоден Учасник не нестиме відповідальності перед Вами за збитки, зокрема будь-які безпосередні, опосередковані, особливі, випадкові або наслідкові збитки будь-якого характеру, що виникають унаслідок цієї Ліцензії або через використання чи неможливість використання Роботи (включно зі збитками за втрату репутації, припинення діяльності, збій чи несправність комп'ютера або будь-які інші комерційні збитки чи втрати, але не обмежуючись ними), навіть якщо такого Учасника було повідомлено про можливість таких збитків.

9. Прийняття на себе гарантії або додаткової відповідальності.

У разі поширення Роботи або її Похідних робіт Ви можете вибрати пропозицію та визначити плату за прийняття на себе підтримки, гарантії, відшкодування чи інших зобов'язань та/або прав, які відповідають цій Ліцензії. Однак, приймаючи на себе такі зобов'язання, Ви можете діяти лише від власного імені й виключно під свою відповідальність, а не від імені будь-якого іншого Учасника, і лише в разі, якщо Ви погоджується відшкодовувати, захищати та звільняти кожного Учасника від будь-якої понесеної відповідальності або претензій, висунутих проти такого Учасника через те, що ви приймаєте на себе будь-яку таку гарантію чи додаткову відповідальність. КІНЕЦЬ УМОВ I ПОЛОЖЕНЬ

Husqvarna®

www.husqvarna.com

Original instructions Оригинални инструкции Původní pokyny Originale instruktioner Originalanweisungen Архікєє однієє Instrucciones originales Originaaljuhend Alkuperäiset ohjeet

Instructions d'origine Originalne upute Eredeti útmutatás Istruzioni originali

取扱説明書原本 Originalios instrukcijos Lietošanas pamācība Originele instructies Originale instruksjoner Oryginalne instrukcje Instruções originais Instrucțiuni inițiale Pôvodné pokyny Izvirna navodila Bruksanvisning i original Orijinal talimatlar Оригінальні інструкції

FR RECO
