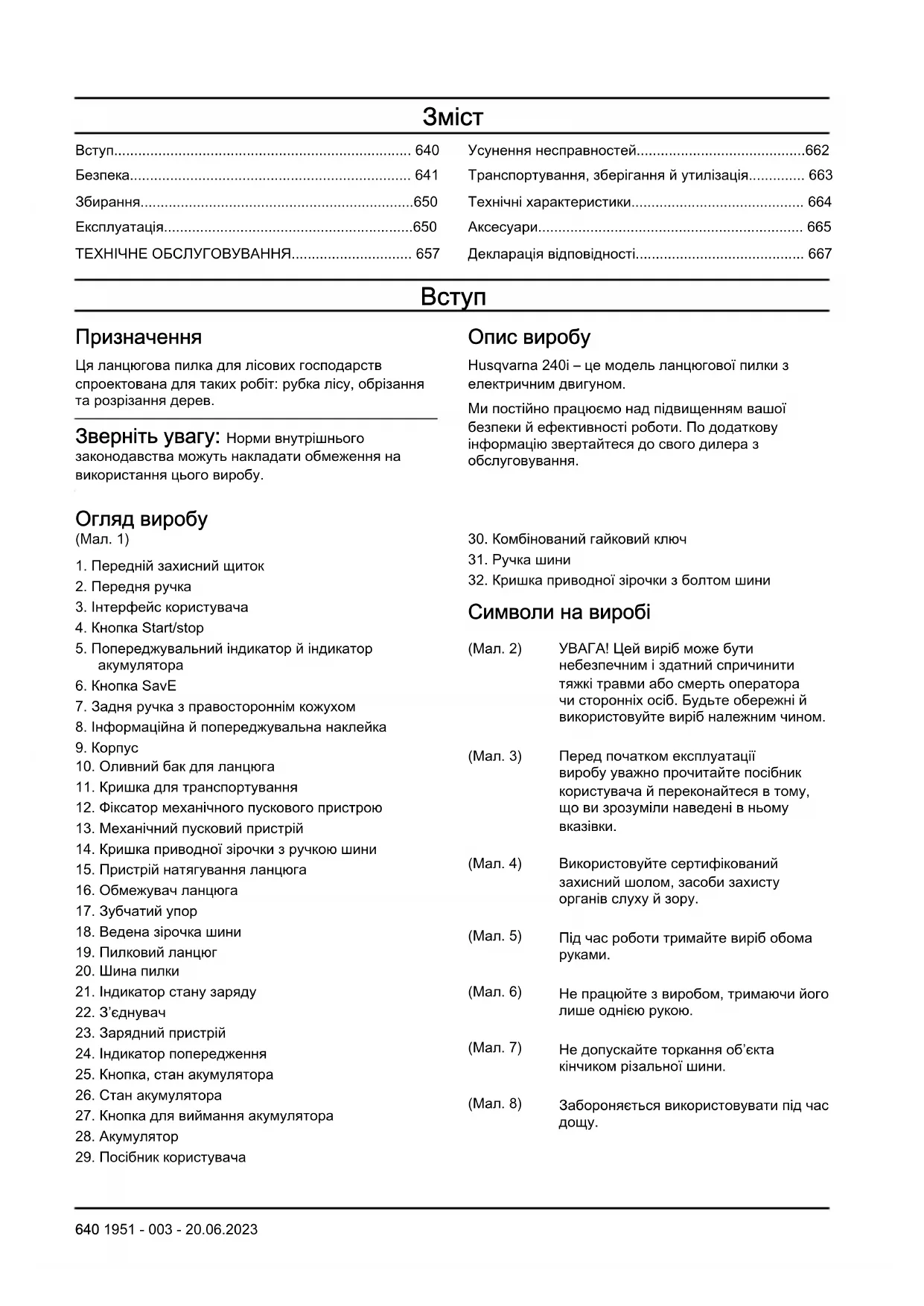

ПОСІБНИК КОРИСТУВАЧА 240i HUSQVARNA

Призначення Ця ланцюгова пилка для лісових господарств спроектована для таких робіт: рубка лісу, обрізання та розрізання дерев. Зверніть увагу: Норми внутрішнього законодавства можуть накладати обмеження на використання цього виробу. Опис виробу Husqvarna 240i– це модель ланцюгової пилки з електричним двигуном. Ми постійно працюємо над підвищенням вашої безпеки й ефективності роботи. По додаткову інформацію звертайтеся до свого дилера з обслуговування. Огляд виробу (Мал. 1)

1. Передній захисний щиток

3. Інтерфейс користувача

4. Кнопка Start/stop

5. Попереджувальний індикатор й індикатор

7. Задня ручка з правостороннім кожухом

8. Інформаційна й попереджувальна наклейка

10. Оливний бак для ланцюга

11. Кришка для транспортування

12. Фіксатор механічного пускового пристрою

13. Механічний пусковий пристрій

14. Кришка приводної зірочки з ручкою шини

15. Пристрій натягування ланцюга

16. Обмежувач ланцюга

18. Ведена зірочка шини

21. Індикатор стану заряду

23. Зарядний пристрій

24. Індикатор попередження

27. Кнопка для виймання акумулятора

29. Посібник користувача

30. Комбінований гайковий ключ

32. Кришка приводної зірочки з болтом шини

Символи на виробі (Мал. 2) УВАГА! Цей виріб може бути небезпечним і здатний спричинити тяжкі травми або смерть оператора чи сторонніх осіб. Будьте обережні й використовуйте виріб належним чином. (Мал. 3) Перед початком експлуатації виробу уважно прочитайте посібник користувача й переконайтеся в тому, що ви зрозуміли наведені в ньому

(Мал. 4) Використовуйте сертифікований захисний шолом, засоби захисту органів слуху й зору. (Мал. 5) Під час роботи тримайте виріб обома

(Мал. 6) Не працюйте з виробом, тримаючи його лише однією рукою. (Мал. 7) Не допускайте торкання об’єкта кінчиком різальної шини. (Мал. 8) Забороняється використовувати під час

640 1951 - 003 - 20.06.2023(Мал. 9) Увага! Якщо кінчик шини торкнеться об’єкта, це може призвести до віддачі. Це спричинить відкидання шини в бік оператора. Небезпека отримання серйозних травм або смерті. (Мал. 10) Номінальна напруга, В (Мал. 11) Масло для ланцюга. (Мал. 12) Напрям обертання ланцюга пилки й максимальна довжина пильної шини. (Мал. 13) Постійний струм. (Мал. 21) Гальмо ланцюга, задіяне (спереду). Гальмо ланцю- га, незадіяне (ззаду). (Мал. 22) Напрямок обертання лан-

(Мал. 23) На табличці з паспортни- ми даними вказано серій- ний номер. yyyy– це рік виготовлення, а ww– ти- ждень виробництва. Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних

Позначення на акумуляторі та/або на заряджальному пристрої (Мал. 24) Утилізовувати виріб треба на підприємстві з переробляння відходів електричного й елек- тронного обладнання. (Лише для країн Європи.) (Мал. 14) Екологічне маркування. Цей виріб і його пакування не можна утилізувати разом із побутовими відходами. Утилізацію виробу необхідно проводити на сертифікованому підприємстві з переробки відходів електричного й електронного обладнання. (Мал. 15) Цей виріб відповідає застосовним директивам ЄС. (Мал. 16) Цей виріб відповідає вимогам застосовних директив Сполученого Королівства. (Мал. 17) Етикетка щодо шумових викидів у навколишнє середовище відповідно до вимог Європейської директиви 2000/14/EC, директив і нормативних актів Сполученого Королівства та Закону про збереження навколишнього середовища (контроль шуму) 2017р. Нового Південного Уельсу. Гарантований рівень звукової потужності виробу вказано в розділі Технічні характеристики на сторінці

і на етикетці. (Мал. 18) Захисний ізолювальний трансформатор. (Мал. 19) Заряджальний пристрій треба використовувати та зберігати лише в приміщенні. (Мал. 20) Подвійна ізоляція.

Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Відповідальність за якість продукції Згідно із законом про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнано аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті 1951 - 003 - 20.06.2023 641оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила безпеки при роботі з електроінструментами ПОПЕРЕДЖЕННЯ: Ознайомтеся з усіма попередженнями щодо техніки безпеки, інструкціями, рисунками й технічними характеристиками до цього виробу. Недотримання наведених далі інструкцій може призвести до враження електричним струмом, пожежі та/ або серйозних травм.

• Збережіть усі попереджувальні знаки й інструкції для звернення до них у майбутньому. Терміном «електроінструмент» у попередженнях позначається ваш електроінструмент, який працює від електромережі (з кабелем), або акумуляторний (безпровідний) електроінструмент. Безпека в робочій зоні

• Забезпечуйте порядок та добре освітлення в робочій зоні. Безлад і погане освітлення сприяють нещасним випадкам.

• Не використовуйте електроінструмент у вибухонебезпечному середовищі, наприклад, у присутності вогненебезпечних рідин, газів або пилу. Електроінструменти утворюють іскри, які можуть запалити пил або випари.

• Не підпускайте до себе дітей та сторонніх осіб, коли працюєте з електроінструментом. Ви можете відволіктися та втратити контроль. Електробезпека

• Вилки інструментів повинні підходити до розетки. У жодному разі не змінюйте вилку будь- яким чином. Під час роботи із заземленими електроінструментами не використовуйте будь- які перехідники. Незмінені вилки та відповідні розетки зменшують ризик враження електричним

• Уникайте тілесного контакту із заземленими поверхнями, такими як труби, радіатори, кухонні плити та холодильники. Існує підвищений ризик враження електричними струмом, якщо ваше тіло

• Захищайте інструмент від дощу та вологи. Потрапляння води в інструмент збільшує загрозу ураження електричним струмом.

• Використовуйте кабель лише за призначенням. Ніколи не використовуйте кабель для перенесення чи перетягування предметів і не тягніть за нього, щоб вийняти вилку з розетки. Тримайте кабель подалі від джерела тепла, мастила, гострих країв або рухомих деталей. Пошкоджений чи заплутаний кабель збільшує ризик враження електричним струмом.

• Під час експлуатації електроінструмента надворі використовуйте подовжувальний кабель, що підходить для застосування надворі. Використання кабелю, який підходить для застосування надворі, зменшує ризик враження електричним струмом.

• Якщо застосування електроінструменту у вологому середовищі є обов’язковим, використовуйте джерело живлення, обладнане пристроєм захисного відключення (ПЗВ). Використання ПЗВ знижує ризик ураження електричним струмом. Особиста безпека

• Будьте пильними, слідкуйте за тим, що робите та дотримуйтеся правил здорового глузду під час експлуатації електроінструмента. Не використовуйте електроінструмент, коли ви стомлені або перебуваєте під впливом наркотиків, алкоголю або лікарських засобів. Втрата уваги на мить під час експлуатації електроінструмента може призвести до серйозної

• Використовуйте засоби індивідуального захисту. Обов’язково необхідно користуватися засобами захисту для очей. Захисне спорядження, наприклад респіратор, черевики з нековзною підошвою, каска або захисні навушники за використання у відповідних умовах зменшують ризик травмування.

• Запобігайте випадковому запуску. Переконайтеся, що вимикач перебуває у вимкненому положенні, перш ніж підключати інструмент до джерела живлення й/або акумуляторного блока, піднімати або переносити його. Не переносьте електроінструменти, тримаючи палець на вимикачі, і не пускайте напругу на електроінструменти, які увімкнено. Це може призвести до нещасних випадків.

• Перед вмиканням інструмента приберіть будь-які регулювальні або гайкові ключі. Якщо залишити на обертальній частині гайковий ключ або гайковий вороток, це може призвести до травм.

• Не прикладайте дуже великих зусиль. Завжди стійте твердо на ногах, підтримуйте баланс. Це дозволить краще контролювати електроінструмент у несподіваних ситуаціях.

1951 - 003 - 20.06.2023• Одягайтеся правильно. Не вдягайте просторий широкий одяг, не надягайте на себе ювелірні вироби. Тримайте волосся й одяг подалі від рухомих частин. Просторий широкий одяг, ювелірні вироби або довге волосся можуть потрапити в рухомі деталі.

• У разі наявності обладнання з видалення й збору пилу переконайтеся в тому, що воно під’єднано та використовується правильно. Використання обладнання для збору пилу зменшує ризики, поєднані з пилом.

• Досвід роботи, отриманий під час регулярного використання цього інструмента, не має бути підставою для самовпевненості під час експлуатації виробу й ігнорування правил техніки безпеки. Необережні дії можуть миттєво призвести до тяжких травм. Експлуатація та догляд за електроінструментом

• Не прикладайте силу до електроінструмента. Вибирайте електроінструмент, що підходить для ваших потреб. Електроінструмент краще, безпечніше та швидше виконає ту роботу, для якої він призначений.

• Не використовуйте електроінструмент, якщо вимикач не працює. Будь-який електроінструмент, яким неможливо керувати за допомогою вимикача, є небезпечним та підлягає

• Перед тим як виконувати будь-які налаштування, замінювати приладдя або залишати інструмент на зберігання, витягніть штекер із розетки живлення й/ або знімний акумуляторний блок з електроінструмента. Такі запобіжні заходи зменшують ризик ненавмисного запуску електроінструмента.

• Вимкнені електроінструменти зберігайте в недоступному для дітей місці й не дозволяйте користуватися ними особам, які не ознайомилися з роботою електроінструмента або з цією інструкцією. Електричні інструменти становлять небезпеку в руках непідготовлених користувачів.

• Виконуйте технічне обслуговування електроінструментів і приладдя. Перевіряйте електроінструмент на предмет зміщення чи вигину рухомих деталей, поломок деталей та будь-якого іншого стану, що може негативно позначитися на його роботі. У разі пошкодження відремонтуйте електроінструмент, перш ніж користуватися ним. Багато нещасних випадків виникають внаслідок недостатнього технічного обслуговування електричних інструментів.

• Підтримуйте різальні елементи в нагостреному та чистому стані. Різальні елементи, що добре обслуговуються та мають гострі різальні кромки, будуть легше керуватися та з меншою імовірністю будуть заклинати.

• Використовуйте електроінструмент, приладдя та різці у відповідності з цією інструкцією, враховуючи умови та характер роботи, яку потрібно виконати. Використання електроінструмента для виконання непередбачених операцій може призвести до небезпечної ситуації.

• Рукоятки та поверхні для тримання мають бути сухими, чистими й знежиреними. Неможливо надійно тримати інструмент за слизькі рукоятки чи інші поверхні або керувати ним у непередбачених ситуаціях. Використання інструментів з акумуляторною батареєю та догляд за

• Зарядку батареї слід здійснювати виключно за допомогою зарядного пристрою, зазначеного виробником. Використання зарядного пристрою, призначеного для роботи з батареями одного типу, з батареями іншого типу може спричинити

• Використовуйте електроінструмент лише з призначеними для нього батареями. Використання акумуляторних батарей інших типів може призвести до травмування чи пожежі.

• Якщо акумуляторний блок не використовується, слід тримати його подалі від металевих предметів, таких як скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з’єднати один контакт батареї з іншим. Замикання контактів акумулятора може призвести до опіків або пожежі.

• У разі неправильного застосування з акумулятора може випліскуватися рідина; уникайте контакту з нею. При випадковому контакті промийте місце контакту водою. В разі потраплянні рідини в очі на додаток до їхнього інтенсивного промивання зверніться по медичну допомогу. Рідина з акумуляторної батареї може викликати подразнення та опіки.

• Не використовуйте пошкоджений чи змінений акумуляторний блок або інструмент. Пошкоджені або змінені акумулятори працюють нестабільно: вони можуть зайнятися, вибухнути або іншим чином травмувати оператора.

• Захищайте акумуляторний блок та інструмент від вогню й надмірних температур. Під впливом вогню або температури понад 130°C (265°F) може статися вибух.

• Дотримуйтеся всіх інструкцій із заряджання й не заряджайте акумуляторний блок чи інструмент поза межами діапазону температур, зазначеного в інструкціях. Неналежне заряджання за температури поза межами зазначеного діапазону може пошкодити акумулятор і підвищує ризик

• Сервісне обслуговування електроінструмента повинен виконувати кваліфікований майстер з використанням лише ідентичних запасних частин. 1951 - 003 - 20.06.2023 643Це гарантуватиме підтримання безпечної роботи електроінструмента.

• За жодних умов не виконуйте технічного обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків мають виконувати лише спеціалісти виробника або вповноваженого постачальника

Загальні правила техніки безпеки під час роботи з ланцюговою пилкою

• Під час експлуатації ланцюгової пилки всі частини тіла повинні знаходитися на безпечній відстані від ланцюга. Перед початком роботи з ланцюговою пилкою слід переконатися, що ланцюг не контактує з жодним предметом. Навіть незначна неуважність під час роботи з ланцюговою пилкою може призвести до втягування одягу або частин тіла ланцюгом.

• Завжди тримайте ланцюгову пилку правою рукою за задню ручку, а лівою рукою за передню ручку. Порушення цього правила створює ризик отримання травм, отож його дотримання є обов’язковим.

• Тримайте ланцюгову пилку тільки за ізольовану поверхню, оскільки ланцюг пилки може торкнутися схованих електричних дротів. Контакт ланцюгів із дротом під напругою може спричинити проходження струму через неізольовані металеві частини ланцюгової пилки й ураження оператора електричним струмом.

• Використовуйте засоби захисту органів зору. Також рекомендовано користуватися захисним спорядженням для вух, голови, рук і ніг. Належне захисне спорядження здатне зменшити тяжкість ушкодження в разі падіння гілок чи випадкового контакту з ланцюгом.

• Забороняється використовувати ланцюгову пилку, стоячи на дереві, драбині, даху чи іншій нестабільній опорі. Подібне використання ланцюгової пилки може призвести до тяжких

• Завжди обирайте належну точку опори та працюйте з ланцюговою пилкою лише тоді, коли стоїте на нерухомій, безпечній та рівній поверхні. Стоячи на слизькій чи нестійкій поверхні, можна втратити рівновагу або контроль над ланцюговою

• Під час пиляння зігнутої гілки остання може відскочити. Коли зігнута гілка вивільняється під час різання, вона може відскочити й ударити оператора та/або штовхнути ланцюгову пилку, через що можна втратити на нею контроль.

• Будьте максимально обережні під час пиляння молодих гілок дерев і кущів. Тонкі гілки можуть заблокувати ланцюг пилки, полетіти на оператора або порушити його рівновагу.

• Переносіть ланцюгову пилку, тримаючи її за передню ручку, у вимкненому стані й не наближаючи до тіла. Під час транспортування та зберігання ланцюгової пилки завжди надягайте на пильну шину чохол. Належне поводження з ланцюговою пилкою зменшить ймовірність випадкового контакту з рухомим ланцюгом.

• Дотримуйтесь інструкцій зі змащування, натягування ланцюга та заміни шини й ланцюга. Неправильний натяг або неналежне змащення ланцюга може призвести до його розриву або збільшити ймовірність віддачі.

• Використовуйте пилку виключно для пиляння деревини. Заборонено використовувати ланцюгову пилку не за призначенням. Наприклад, не використовуйте ланцюгову пилку для різання металу, пластику, кам’яної кладки або будівельних матеріалів, виготовлених не з деревини. Використання ланцюгової пилки не за призначенням може призвести до виникнення небезпечних ситуацій.

• Не намагайтеся повалити дерево, доки не зрозумієте всі ризики й способи їх уникнення. Під час повалення дерев існує ризик тяжкого травмування оператора чи сторонніх осіб.

• Під час очищення від матеріалу, що застряг, а також зберігання й обслуговування ланцюгової пилки необхідно дотримуватися всіх інструкцій. Переконайтеся, що вимикач перебуває у вимкненому положенні, а акумуляторний блок знято. Неочікуваний запуск ланцюгової пилки під час очищення від застряглого матеріалу чи обслуговування може призвести до тяжких травм.

• Не працюйте з ланцюговою пилкою на дереві, якщо ви не пройшли спеціальну підготовку. Використання ланцюгової пилки на дереві без належної підготовки може збільшити ризик отримання тяжкої травми. Причини виникнення віддачі й превентивні заходи з боку оператора Віддача може статися в той час, коли вістря шини пилки торкається якогось предмета або коли деревина заклинює й затискає ланцюг у місці розрізу. Контакт кінчика пильної шини з матеріалом у деяких випадках може викликати миттєву зворотну реакцію з відскоком шини вгору та назад у бік оператора. Защемлення пильного ланцюга у верхній частині пильної шини може призвести до раптового відскоку шини назад у бік оператора. Будь-яка із цих реакцій може призвести до втрати контролю над пилкою та отримання важкої травми. Не покладайтеся виключно на запобіжні механізми, вбудовані в пилку. Задля уникнення пошкоджень і травм під час

Якщо ви навчені спеціальним методам різання та робочім прийомам і належним чином захищені від падіння (за допомогою підйомної люльки, мотузок чи ременів безпеки), допускаються відхилення від цих правил безпеки. 644 1951 - 003 - 20.06.2023користування ланцюговою пилкою користувачеві слід вживати певних заходів. Віддача є результатом неправильного використання ланцюгової пилки й/ або неправильних методів чи умов роботи. Її можна уникнути завдяки зазначеним далі належним заходам безпеки.

• Обома руками міцно тримайте ручки (пальці повинні охоплювати їх). Тіло та руки слід розташовувати таким чином, щоб опиратися силам віддачі. Якщо вжито належних заходів, оператор може контролювати силу віддачі. Не випускайте пилку з рук.

• Забороняється здійснювати пиляння на рівні вище плечей. Це допомагає уникнути небажаних контактів кінчика пильної шини та дозволяє краще контролювати пилку в непередбачених ситуаціях.

• За необхідності заміни пильної шини або ланцюга пилки слід установлювати лише деталі, зазначені виробником. Установлення неналежних пильних шин та ланцюгів може призвести до розриву ланцюга та/ або до віддачі.

• Технічне обслуговування й нагострювання ланцюга слід виконувати згідно з інструкціями виробника. Зменшення висоти обмежувача глибини пиляння може призвести до підвищеної

ЗБЕРІГАЙТЕ ЦЮ ІНСТРУКЦІЮ. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Цей виріб може призвести до отримання серйозних травм або смерті оператора чи сторонніх осіб. Дуже важливо, щоб ви прочитали цей посібник користувача та зрозуміли його зміст.

• Забороняється вносити зміни у виріб без дозволу виробника. Забороняється використовувати виріб, у конструкцію якого було внесено зміни. Крім того, використовуйте лише оригінальні аксесуари. Внесення змін без дозволу виробника може призвести до серйозних травм або смерті оператора чи сторонніх осіб.

• Тривале вдихання випарів олії для ланцюгів і тирси може призвести до проблем зі здоров’ям.

• Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик серйозних або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього виробу. Правила техніки безпеки під час використання виробу ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Інформація в цьому посібнику користувача в жодному разі не замінить професійних знань і досвіду. Якщо ви не відчуваєте себе в безпеці в ситуації, у якій ви перебуваєте, зупиніть виріб. Зверніться до дилера з обслуговування або професійного оператора ланцюгової пилки. Не беріться до завдання, якщо не певні, чи впораєтесь!

• Якщо у вас виникли запитання щодо експлуатації виробу, зверніться до дилера з обслуговування чи компанії Husqvarna. Ми можемо надати інформацію щодо ефективної та безпечної експлуатації виробу. За можливості пройдіть навчальний курс з експлуатації ланцюгових пилок. Інформацію про доступність навчальних матеріалів і курсів можна дізнатися у свого сервісного дилера, у лісництві чи бібліотеці.

• Перед використанням виробу ви повинні усвідомити ефекти віддачі й способи їх уникнення. Дивіться розділ Інформація про віддачу на сторінці 652

Поширені запитання щодо віддачі на сторінці 652 інструкції.

• Не використовуйте прилад, акумулятор або зарядний пристрій, який пошкоджений або не працює належним чином.

• Заборонено торкатися ланцюга, що обертається. Це може призвести до серйозних травм чи

• Не користуйтеся виробом, якщо ви втомлені, перебуваєте під впливом алкогольних, наркотичних, лікарських чи будь-яких інших засобів, що можуть вплинути на зір, зосередженість, свідомість чи координацію рухів.

• Робота за несприятливих погодних умов утомлює і часто створює додаткову небезпеку. Не рекомендовано використовувати виріб у дуже погану погоду, наприклад у густий туман, під час зливи, сильного вітру чи холоду, коли існує ризик блискавки тощо, адже це створює додаткову

• Забороняється експлуатувати виріб без правильно встановлених шини, ланцюга та всіх кожухів. Інакше приводна зірочка може від’єднатися й завдати серйозних травм. Дивіться

Збирання на сторінці 650 інструкції. (Мал. 25)

• Іноді стружка пристає до кришки зірочки, унаслідок чого ланцюг пилки може заклинювати. Перед очищенням обов’язково зупиняйте двигун. 1951 - 003 - 20.06.2023 645• Подивіться навколо. Переконайтеся, що сторонні особи чи тварини не зможуть торкнутися виробу чи вплинути на контроль над ним. (Мал. 26)

• Не дозволяйте дітям перебувати біля виробу або використовувати його. Виріб запускається легко, отже діти можуть це зробити, якщо залишити їх без нагляду. Це може означати ризик тяжкої

• Виймайте акумулятор, коли виріб не знаходиться в полі вашого зору або ви залишаєте його без

• Щоб повністю контролювати виріб, необхідно зайняти стійке положення. Не використовуйте виріб, якщо ви перебуваєте на драбині чи дереві. Не використовуйте виріб, якщо ви не перебуваєте на стійкій поверхні.

• Робота на висоті крони дерева вимагає використання спеціальних методів пиляння та інших робіт, яких слід дотримуватися, щоб уникнути підвищеного ризику травмування. Працювати на висоті крони дерева дозволяється лише особам, що пройшли спеціальне професійне навчання з виконання таких робіт, включно з використанням страхувального та іншого верхолазного обладнання, як-от страхувальні ремені, троси, пояси, монтерські кігті, крюки з карабіном, карабіни тощо.

• Не слід намагатися ловити гілки, що падають. Не слід пиляти дерево, якщо оператор закріплений лише однією мотузкою. Завжди використовуйте дві страхувальні мотузки. (Мал. 27)

• У разі недбалого використання небезпека віддачі підвищується. Віддача може виникнути, якщо зона віддачі шини випадково торкнеться гілки, сусіднього дерева чи іншого предмета. (Мал. 28)

• Не тримайте виріб однією рукою. Неможливо безпечно контролювати цей виріб однією рукою.

• Не використовуйте виріб на висоті вище своїх плечей і не намагайтеся працювати кінчиком

• Не використовуйте виріб у ситуаціях, коли ви не можете покликати на допомогу в разі нещасного

• Перш ніж переміщувати виріб, зупиніть його та ввімкніть ланцюгове гальмо. Тримайте виріб таким чином, щоб пильна шина та ланцюг пилки були направлені назад. Перед транспортуванням чи переміщенням виробу на будь-які відстані встановлюйте на шину чохол для транспортування.

• Перш ніж класти виріб на землю, увімкніть ланцюгове гальмо і постійно тримайте виріб у полі зору. Якщо треба залишити виріб без нагляду на деякий час, його слід вимкнути та вийняти акумулятор.

• Існує ризик застрягання тирси в системі приводу. Це може призвести до заклинювання ланцюга пилки. Перед чищенням завжди зупиняйте виріб і виймайте акумулятор.

• Переконайтеся в тому, що можете безпечно рухатися. Ретельно огляньте місце виконання робіт і перевірте, чи не має поблизу вас перешкод на кшталт коріння, каміння, гілок, канав тощо. Будьте обережні, працюючи на схилах.

• Рівень вібрації підвищується в разі використання невідповідного чи погано заточеного різального обладнання. Зрізання твердої деревини на кшталт широколистих дерев створює більше вібрації, аніж зрізання м’якої деревини на кшталт хвойних дерев. (Мал. 30)

• У людей, які мають погіршений кровообіг, надмірна вібрація може ушкодити нервову систему або систему кровообігу. Якщо у вас проявляються симптоми надмірного впливу вібрації, зверніться до свого лікаря. До таких симптомів належать: оніміння, утрата чутливості, пощипування, поколювання, занепад сил, зміни кольору або стану шкіри. Як правило, ці симптоми проявляються в пальцях, руках і зап’ястках та стають сильнішими при низьких температурах.

• Уникайте роботи, яка, на вашу думку, виходить за межі ваших можливостей.

• Неможливо передбачити в посібнику всі ситуації, які можуть виникнути під час використання виробу. Завжди будьте обережні й керуйтеся здоровим глуздом. (Мал. 31) Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження. (Мал. 32)

• Більшість нещасних випадків під час експлуатації ланцюгової пилки стається через контакт ланцюга з оператором. Під час роботи обов’язково користуйтеся затвердженими засобами індивідуального захисту. Засоби індивідуального захисту не можуть забезпечити абсолютний захист від травмування, але в разі нещасного випадку вони знизять ступінь важкості травми. Зверніться до свого дилера з обслуговування за рекомендаціями стосовно того, яке спорядження використовувати.

• Одяг повинен щільно облягати тіло, але не обмежувати рухів. Регулярно перевіряйте стан засобів індивідуального захисту.

• Використовуйте затверджений захисний шолом.

1951 - 003 - 20.06.2023• Користуйтеся відповідними захисними навушниками. Тривала робота за сильного шуму може призвести до погіршення слуху.

• Щоб зменшити небезпеку травм від предметів, що відлітають, використовуйте схвалені захисні окуляри або захисну маску. Під час роботи виробу такі предмети, як тирса й невеликі шматки деревини, можуть відлітати з високою швидкістю. Це може призвести до тяжкої травми, особливо травми очей.

• Використовуйте рукавиці із захистом від ланцюгових пилок.

• Використовуйте штани із захистом від ланцюгових пилок.

• Використовуйте захисне взуття зі сталевим носком і неслизькою підошвою.

• Завжди тримайте аптечку поруч.

• Небезпека іскор. Тримайте поблизу засоби гасіння пожежі й лопату для запобігання лісовим

Запобіжне обладнання на виробі ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із запобіжними пристроями, які пошкоджені або не працюють належним чином.

• Регулярно перевіряйте захисні пристрої. Дивіться

Технічне обслуговування й перевірка захисних пристроїв виробу на сторінці 658

• Якщо запобіжні пристрої пошкоджені або не працюють належним чином, зверніться до дилера з обслуговування Husqvarna. Функції інтерфейсу користувача На інтерфейсі користувача розташовані кнопка ввімкнення/ вимкнення, кнопка SavE, а також індикатор стану заряду й індикатор попередження. Якщо задіяно гальмо ланцюга або існує ризик перевантаження, блимає попереджувальний індикатор. Захист від перевантаження тимчасово зупиняє виріб і не дозволяє його використовувати, доки температура не зменшиться. Якщо індикатор попередження горить постійно, зверніться до сервісного дилера. (Мал. 33) Детальнішу інформацію про інтерфейс користувача див. у розділі Огляд виробу на сторінці 640

Функція автоматичного зупинення Виріб оснащений функцією автоматичного зупинення, яка зупиняє виріб, якщо ви не користуєтеся ним упродовж 3хвилин. Ланцюгове гальмо та передній захисний щиток Виріб обладнаний ланцюговим гальмом, який зупиняє ланцюг у разі віддачі. Ланцюгове гальмо знижує ризик виникнення нещасних випадків, але тільки ви можете їм запобігти. (Мал. 34) ПОПЕРЕДЖЕННЯ: Уникайте ситуацій, в яких існує небезпека віддачі. Будьте обережні під час використання виробу й переконайтеся, що зона віддачі шини не торкнеться ніяких предметів. (Мал. 35) Ланцюгове гальмо активується (A) вручну лівою рукою чи автоматично за допомогою інерційного пускового механізму. Посуньте передній захисний щиток (B) уперед, щоб задіяти ланцюгове гальмо вручну. Цей рух активує механізм, що під дією пружини зупиняє приводну зірочку. (Мал. 36) Спосіб задіювання ланцюгового гальма залежить від сили віддачі й положення виробу. У разі сильної віддачі, коли зона віддачі шини перебуває найбільш далеко від вас, ланцюгове гальмо активується за інерцією. Якщо віддача слабша чи зона віддачі шини перебуває ближче до вас, ланцюгове гальмо активується вручну лівою рукою. (Мал. 37) Використовуйте гальмо ланцюга в якості стояночного під час запуску й переміщення на короткі дистанції. Це знижує ризик травмування через контакт ланцюга з вами чи особами поблизу вас. (Мал. 38) Потягніть передній захисний щиток назад, щоб вимкнути ланцюгове гальмо. (Мал. 39) Віддача може бути різкою й дуже сильною. У більшості випадків віддача буває невеликою й не завжди активує ланцюгове гальмо. Якщо під час експлуатації виробу виникає віддача, міцно тримайте його за ручки й не відпускайте. (Мал. 40) Крім того, передній захисний щиток знижує ризик контакту з ланцюгом у разі, якщо ви відпустите передню ручку. (Мал. 41) Під час роботи з повалення дерев активувати ланцюгове гальмо вручну неможливо. У цьому положенні ланцюгове гальмо активується лише за допомогою інерційного пускового механізму. (Мал. 42) 1951 - 003 - 20.06.2023 647Запобіжник Фіксатор механічного пускового пристрою запобігає випадковому спрацьовуванню цього пристрою. Коли ви пересуваєте фіксатор механічного пускового пристрою вперед (A), а потім притискаєте його до рукоятки (B), механічний пусковий пристрій (C) звільняється. Коли ви випускаєте ручку з рук, фіксатор і механічний пусковий пристрій повертаються до вихідного положення. (Мал. 43) Утримувач ланцюга Утримувач ланцюга захоплює ланцюг у випадку, якщо він порветься чи спаде. Небезпека зменшується, якщо натяг ланцюга правильний. Правильне технічне обслуговування шини й ланцюга також знижує рівень небезпеки. Інструкції див.

Збирання на сторінці 650

ОБСЛУГОВУВАННЯ на сторінці 657

(Мал. 44) Правосторонній кожух Правосторонній кожух забезпечує захист руки у випадку, якщо ланцюг пилки порветься чи спаде. Він також захищає руку від гілок і сучків під час роботи з

(Мал. 45) Заходи безпеки під час роботи з акумуляторами ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте акумулятори тільки серіїBLi та 40-B. Для отримання додаткової інформації

Схвалені акумулятори на сторінці 666

Акумулятори програмно закодовані.

• Використовуйте акумулятори серіїBLi та 40- B, які можна заряджати, для живлення тільки відповідних виробівHusqvarna. Дивіться розділ Схвалені зарядні пристрої для виробу на сторінці 666 . Щоб уникнути травмування, заборонено використовувати акумулятор як джерело живлення для інших приладів.

• Небезпека враження електричним струмом. Заборонено під’єднувати клеми акумулятора до ключів, гвинтів або інших металевих предметів. Це може призвести до короткого замикання в акумуляторі.

• Не використовуйте елементи живлення без можливості перезаряджання.

• Заборонено вставляти предмети у вентиляційні отвори акумулятора.

• Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла й відкритого вогню. Акумулятор може призвести до опіків та/або хімічних опіків.

• Бережіть акумулятор від дощу та вологи.

• Захищайте акумулятор від впливу мікрохвиль чи високого тиску.

• Заборонено розбирати чи ламати акумулятор.

• Бережіться контакту шкіри з акумуляторною кислотою. Акумуляторна кислота може призвести до опіків, корозії та травмування шкіри. Якщо акумуляторна кислота потрапила в очі, не слід їх терти, натомість потрібно промивати водою протягом щонайменше 15хвилин. Якщо акумуляторна кислота потрапила на шкіру, її слід промити великою кількістю води з милом. Після цього зверніться за медичною допомогою.

• Акумулятор дозволяється використовувати за температури від –10°C (14°F) до 40°C (104°F).

• Заборонено мити батарею чи заряджальний пристрій водою. Дивіться розділ

акумулятора й тримача акумулятора на сторінці

• Не використовуйте виріб, який пошкоджений або не працює належним чином.

• Зберігайте акумулятори подалі від металевих предметів на кшталт цвяхів, гвинтів чи ювелірних

• Тримайте акумулятор подалі від дітей. Заходи безпеки під час роботи із зарядним пристроєм ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Через недотримання правил техніки безпеки може виникнути ризик ураження електричним струмом або короткого замикання.

• Використовуйте тільки непошкоджені сертифіковані електричні розетки із заземленням.

• Заборонено використовувати будь-які інші зарядні пристрої, окрім того, що йде в комплекті до виробу. Для заряджання змінних акумуляторів серіїBLi та 40-B використовуйте лише зарядні пристроїHusqvarna 40-C80. Дивіться розділ Схвалені акумулятори на сторінці 666

зарядні пристрої для виробу на сторінці 666

• Заборонено розбирати зарядний пристрій.

• Не використовуйте зарядний пристрій, який пошкоджений або не працює належним чином.

• Заборонено підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від’єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

1951 - 003 - 20.06.2023• Пильнуйте, щоб усі кабелі та подовжувальні шнури були якомога далі від води, оливи й гострих кутів. Переконайтеся, що кабель не здавлено дверима, огорожею або іншими предметами.

• Заборонено використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів. Переконайтеся в тому, що зарядний пристрій нічим не накритий. При появі диму чи вогню витягніть штепсель зарядного пристрою з

• Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор надворі. Не заряджайте акумулятор у вологому середовищі.

• Використовуйте зарядний пристрій лише в приміщеннях із температурою від 5°C (41°F) до 40°C (104°F). Використовуйте зарядний пристрій лише в сухому приміщенні з належною вентиляцією, в якому немає пилу.

• Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою.

• Заборонено з’єднувати контакти зарядного пристрою металевими предметами, оскільки це може призвести до короткого замикання.

• Використовуйте справні розетки відповідного

• Використовуйте лише подовжувальні шнури з трьома дротами, призначені для застосування надворі, які мають заземлені штепсельні вилки з трьома контактами, і розетки із заземленням, які підходять для штепсельної вилки приладу.

• Не намагайтеся заряджати одноразові батареї за допомогою зарядного пристрою. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ:

розпочати технічне обслуговування виробу, уважно прочитайте наведені нижче попередження.

• Перед технічним обслуговуванням, іншими перевірками чи монтажем виробу необхідно виймати акумулятор.

• Оператор має виконувати лише ті види технічного обслуговування, що описані в цьому посібнику користувача. У разі необхідності виконання складніших робіт із технічного обслуговування слід звернутися до сервісного дилера.

• Заборонено мити батарею чи зарядний пристрій водою. Використання сильнодіючих миючих засобів може призвести до пошкодження

• Відсутність технічного обслуговування зменшує термін служби виробу й підвищує вірогідність виникнення нещасних випадків.

• Для виконання робіт з обслуговування й ремонту, особливо в разі роботи із захисними пристроями виробу, необхідна спеціальна підготовка. Якщо після технічного обслуговування виріб не пройде частину перевірок, наведених у цьому посібнику користувача, зверніться до свого сервісного дилера. Ми гарантуємо можливість професійного ремонту й обслуговування вашого виробу.

• Використовуйте лише оригінальні запасні

Правила техніки безпеки під час роботи з різальним обладнанням ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте лише схвалені комбінації шини та ланцюга й обладнання для заточування. Інструкції див. у розділі Технічні характеристики на сторінці 664

• Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати

• Різці необхідно завжди тримати добре нагостреними. Дотримуйтеся вказівок і використовуйте напилок рекомендованого розміру. Пошкоджений або неправильно нагострений ланцюг пилки підвищує небезпеку виникнення нещасних випадків. (Мал. 46)

• Стежте за тим, щоб обмежувач глибини різання було налаштовано правильно. Дотримуйтеся вказівок і використовуйте рекомендоване значення глибини різання. Надто велике значення глибини різання збільшує небезпеку

• Переконайтеся, що ланцюг пилки правильно натягнутий. Якщо ланцюг пилки недостатньо натягнутий на пильну шину, він може впасти. Неправильний натяг ланцюга пилки призводить до збільшення зносу пильної шини, ланцюга пилки та приводної зірочки. Див. Аксесуари на сторінці 665

• Необхідно регулярно проводити технічне обслуговування різального обладнання й змащувати його належним чином. У разі неправильного змащування ланцюга пилки підвищується ризик зносу пильної шини, ланцюга пилки та приводної зірочки. (Мал. 49) 1951 - 003 - 20.06.2023 649Збирання Збирання пильної шини й ланцюга пилки (з ручкою шини) ПОПЕРЕДЖЕННЯ: Перед монтажем чи технічним обслуговуванням виробу необхідно завжди виймати акумулятор.

1. Розблокуйте ланцюгове гальмо. (Мал. 50)

2. Послабте голівку й зніміть кришку приводної

зірочки та кожух для транспортування (А). (Мал. 51)

3. Установіть шину на болт кріплення шини.

Установіть пильну шину в максимальне заднє положення. Підніміть ланцюг пилки над приводною зірочкою й зчепіть його в канавці на пильній шині. Починайте з верхнього краю пильної шини.

4. Переконайтеся, що краї різців на верхньому краї

пильної шини спрямовані вперед. (Мал. 52)

5. Установіть кришку приводної зірочки та вставте

шип натягування ланцюга в отвір на пильній шині.

6. Переконайтеся, що приводні ланки ланцюга

пилки правильно розташовані на приводній

7. Переконайтеся, що ланцюг пилки правильно

зчеплений у канавці на пильній шині.

8. Натягніть ланцюг пилки. Дивіться розділ

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 657 інструкції.

9. Затягніть ручку шини.

Збирання пильної шини й ланцюга пилки (з болтом кріплення шини) ПОПЕРЕДЖЕННЯ: Перед монтажем чи технічним обслуговуванням виробу необхідно завжди виймати акумулятор.

1. Розблокуйте ланцюгове гальмо. (Мал. 50)

2. Ослабте гайку шини і зніміть кожух зубчастого

3. Установіть шину на болт кріплення шини.

Установіть пильну шину в максимальне заднє положення. Підніміть ланцюг пилки над приводною зірочкою й зчепіть його в канавці на пильній шині. Починайте з верхнього краю пильної шини.

4. Переконайтеся, що краї різців на верхньому краї

пильної шини спрямовані вперед. (Мал. 52)

5. Установіть кришку приводної зірочки та вставте

шип натягування ланцюга в отвір на пильній шині.

6. Переконайтеся, що приводні ланки ланцюга

пилки правильно розташовані на приводній

7. Переконайтеся, що ланцюг пилки правильно

зчеплений у канавці на пильній шині.

8. Затягніть гайку пильної шини пальцями.

9. Натягніть ланцюг пилки. Дивіться розділ

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ на сторінці 657 інструкції. Монтаж заряджального пристрою на

УВАГА: Не використовуйте електричний шуруповерт для закріплення зарядного пристрою на стіні. Електричний шуруповерт може пошкодити зарядний

1. Прикріпіть зарядний пристрій до стіни 2гвинтами

(A). Якщо треба, скористайтеся дюбелями (B). (Мал. 54)

2. Встановіть 2заглушки для гвинтових отворів (C).

3. Під’єднайте кабель живлення (D) до зарядного

пристрою й електричної розетки. Експлуатація

ПОПЕРЕДЖЕННЯ: Перед використанням виробу уважно прочитайте розділ про правила техніки

Робоча перевірка перед початком використання виробу

1. Перевірте ланцюгове гальмо (A) і переконайтеся,

що воно функціонує належним чином і не має пошкоджень.

2. Перевірте задній правосторонній кожух (B) і

переконайтеся в тому, що він не пошкоджений. 650 1951 - 003 - 20.06.20233. Перевірте механічний пусковий пристрій і його фіксатор (C) та переконайтеся в тому, що вони функціонують належним чином та не мають пошкоджень.

4. Перевірте кнопкову панель (D) і переконайтеся в

тому, що вона функціонує належним чином.

5. Переконайтеся, що на ручках (E) немає мастила.

6. Переконайтеся, що всі деталі встановлені

правильно, перебувають на своїх місцях і не пошкоджені.

7. Перевірте утримувач ланцюга (F) і

переконайтеся, що він встановлений правильно.

8. Перевірте натяг ланцюга (G).

9. Зарядіть акумулятор (H) і правильно встановіть

10. Після натискання на механічний пусковий

пристрій переконайтеся, що ланцюг зупинився. (Мал. 55) Використання правильного мастила для ланцюга ПОПЕРЕДЖЕННЯ: Не використовуйте відпрацьоване мастило, яке може завдати шкоди вам і навколишньому середовищу. Відпрацьоване мастило призводить до пошкодження масляного насоса, шини та

ПОПЕРЕДЖЕННЯ: Ланцюг пилки може зламатись у разі неналежного змащування різального обладнання. Це може призвести до серйозних травм або смерті оператора. ПОПЕРЕДЖЕННЯ: Для правильної роботи цієї функції слід використовувати відповідне мастило для ланцюга. Зверніться до свого дилера з обслуговування, щоб вибрати мастило для ланцюга.

• Використовуйте мастило для ланцюга Husqvarna, щоб максимально подовжити термін служби ланцюга пилки та запобігти негативному впливу на навколишнє середовище. Якщо мастила Husqvarna немає, рекомендуємо використовувати стандартне масло для ланцюгів.

• Використовуйте мастило, яке добре тримається на ланцюгу пилки.

• Використовуйте мастило для ланцюга з правильним діапазоном в’язкості, яке підходить для застосування за поточної температури

УВАГА: За температур нижче 0°C (32°F) деякі мастила для ланцюга стають надто густими, що може спричинити пошкодження компонентів масляного насоса.

• Використовуйте рекомендоване різальне обладнання. Див. Аксесуари на сторінці 665

• Зніміть кришку бака мастила для ланцюга.

• Заповніть бак мастилом для ланцюга.

• Надійно затягніть кришку бака. (Мал. 56) Зверніть увагу: Розташування бака мастила для ланцюга на виробі див. у розділі

ПОПЕРЕДЖЕННЯ: Перед використанням акумулятора уважно прочитайте розділ про правила техніки безпеки. Прочитайте посібник користувача для акумулятора й заряджального пристрою та усвідомте його зміст. Дотримуйтеся вимог щодо температури навколишнього середовища для акумулятора й заряджального пристрою. Температура навко- лишнього середовища Використання акумуля-

5°C–40°C/ 41°F–104°F Заряджання акумуля-

5°C–40°C/ 41°F–104°F Стан акумулятора На дисплеї відображаються поточний рівень заряду акумулятора й можливі проблеми під час його

(Мал. 57) Світлодіодний індикатор Стан заряду акумулятора Горить 4індикатори Акумулятор заряджений на 76–100%. 1951 - 003 - 20.06.2023 651Світлодіодний індикатор Стан заряду акумулятора Горить 3індикатори Акумулятор заряджений на 51–75%. Горить 2індикатори Акумулятор заряджений на 26–50%. Горить 1індикатор Акумулятор заряджений на 6–25%. Блимає 1індикатор Акумулятор заряджений на 0–5%. Заряджання акумулятора Перед першим використанням акумулятор необхідно зарядити. Новий акумулятор заряджений лише на 30%. УВАГА: Зарядний пристрій слід під’єднувати до мереж живлення, напруга й частота яких відповідають значенням, указаним на табличці з паспортними

Акумулятор не заряджатиметься, якщо його температура перевищує 50°C (122°F).

1. Під’єднайте шнур живлення до зарядного

2. Під’єднайте зарядний пристрій до заземленої

розетки. Світлодіодний індикатор заряджання блимне один раз. (Мал. 58)

3. Під’єднайте акумулятор до зарядного пристрою.

Увімкнеться індикатор заряджання. Тривалість заряджання акумулятора не має перевищувати 24години. (Мал. 59)

4. Натисніть кнопку індикатора акумулятора;

якщо всі світлодіодні індикатори засвітяться, акумулятор повністю заряджений.

5. Потягніть штепсельну вилку, щоб від’єднати

зарядний пристрій від розетки чи роз’єму живлення. У жодному разі не тягніть за шнур

6. Вийміть акумулятор із зарядного пристрою.

Інформація про віддачу ПОПЕРЕДЖЕННЯ: Віддача може стати причиною серйозних травм або смерті оператора чи сторонніх осіб. Щоб зменшити ризик, ви повинні знати причини віддачі та як запобігти їх виникненню. Віддача стається тоді, коли зона віддачі шини торкається об’єкта. Віддача може бути раптовою й дуже сильною, через що виріб відкидається в напрямку оператора. (Мал. 35) Віддача завжди стається в площині різання шини. Зазвичай виріб відкидається в напрямку оператора, але інколи напрямок може бути іншим. Напрямок руху виробу в результаті віддачі залежить від методу експлуатації. (Мал. 60) Віддача стається тільки тоді, коли зона віддачі шини торкається об’єкта. Не дозволяйте зоні віддачі торкатися предметів. (Мал. 35) Менший радіус носика шини зменшує силу віддачі. Використовуйте ланцюг пилки з низькою віддачею, щоб зменшити наслідки віддачі. Не дозволяйте зоні віддачі торкатися предметів. ПОПЕРЕДЖЕННЯ: Жоден ланцюг пилки не може повністю запобігти віддачі. Завжди дотримуйтесь інструкцій. Поширені запитання щодо віддачі

• Чи буде ланцюгове гальмо завжди активуватися вручну в разі віддачі? Ні. Щоб посунути передній захисний щиток уперед, необхідно прикласти деяке зусилля. Якщо не прикласти необхідне зусилля, ланцюгове гальмо не активується. Крім того, під час роботи необхідно добре тримати ручки обома руками. У разі віддачі ланцюгове гальмо може не встигнути зупинити ланцюг до того, як він торкнеться вас. Існують також положення, коли ви не маєте змоги дотягнутися рукою до переднього захисного щитка, щоб активувати гальмо.

• Чи буде ланцюгове гальмо завжди активуватися інерційним пусковим механізмом у разі віддачі? Ні. По-перше, ланцюгове гальмо має працювати належним чином. Інструкції щодо перевірки ланцюгового гальма див. у розділі

обслуговування й перевірка захисних пристроїв виробу на сторінці 658 . Рекомендується виконувати цю процедуру кожного разу перед початком використання виробу. По-друге, щоб активувати ланцюгове гальмо, віддача повинна бути сильною. Якщо ланцюгове гальмо занадто чутливе, воно може вмикатися під час нерівної

• Чи можу я в будь-якому випадку покладатися на ланцюгове гальмо? Ні. Для забезпечення захисту ланцюгове гальмо має працювати правильно. Під час віддачі

1951 - 003 - 20.06.2023гальмо повинно активуватися й зупинити ланцюг. Якщо ви перебуваєте близько до пильної шини, ланцюгове гальмо може не встигнути зупинити ланцюг пилки до того, як він торкнеться вас. ПОПЕРЕДЖЕННЯ: Попередити віддачу може лише використання вами відповідних технік роботи. Запуск виробу

1. Перевірте механічний пусковий пристрій і його

фіксатор. Дивіться розділ Перевірка фіксатора механічного пускового пристрою на сторінці 658

2. Активуйте ланцюгове гальмо. (Мал. 61)

3. Установіть акумулятор у тримач акумулятора.

(Мал. 62) УВАГА: Переконайтеся в тому, що акумулятор установлено в тримач акумулятора належним чином. Якщо акумулятор не вставляється в тримач легко, ви встановлюєте його неправильно.

4. Натискайте на нижню частину акумулятора, доки

не почуєте звук клацання. (Мал. 63)

5. Натисніть кнопку запуску/зупинки й утримуйте

її, доки не ввімкнеться зелений світлодіодний індикатор. (Мал. 64) Використання функції SavE Функція SavE знижує швидкість ланцюга й потужність

1. Натисніть кнопку SavE. Увімкнеться зелений

світлодіодний індикатор.

2. Для вимкнення функції натисніть кнопку SavE ще

раз. Зелений світлодіодний індикатор вимкнеться. (Мал. 65) Зупинення виробу

1. Натискайте кнопку запуску/ зупинки, доки

зелений світлодіодний індикатор не вимкнеться. (Мал. 64)

2. Натисніть кнопки виймання акумулятора й

вийміть акумулятор із тримача, щоб запобігти ненавмисному запуску двигуна. (Мал. 66) Різання з тягою та різання з

Цим виробом можна різати деревину з двох боків.

• Різання з тягою означає різання нижньою частиною шини. Під час різання ланцюг пилки протягується через дерево. У цьому положенні ви отримуєте кращий контроль над виробом і положенням зони віддачі. (Мал. 67)

• Різання з поштовхом означає різання верхньою частиною шини. Ланцюг штовхає виріб у напрямку оператора. (Мал. 68) ПОПЕРЕДЖЕННЯ: Якщо ланцюг пилки застрягне в стовбурі, виріб може відкинути на вас. Міцно тримайте виріб і стежте за тим, щоб зона віддачі шини не торкалася дерева й не призводила до віддачі. (Мал. 69) Використання техніки розпилення ПОПЕРЕДЖЕННЯ: Під час різання працюйте на повній потужності, а після кожного розрізання зменшуйте швидкість до холостого ходу. УВАГА: Уникайте тривалої роботи двигуна на холостому ходу. Це може призвести до його пошкодження.

1. Покладіть стовбур на розпилювальні козли чи

якісь напрямні. (Мал. 70) ПОПЕРЕДЖЕННЯ: Не розпилюйте стовбури, складені купою. Це підвищує ризик віддачі й може призвести до серйозних травм або

2. Прибирайте обрізки з робочої зони.

робочій зоні підвищують небезпеку віддачі та ризик утрати рівноваги. Використання шпичастого буфера

1. Втисніть шпичастий буфер у стовбур дерева.

2. Увімкніть інструмент на повну потужність і

поверніть пристрій. Притисніть шпичастий бампер до стовбура. Завдяки цьому прикладати зусилля, необхідне для розрізання стовбура, буде простіше. (Мал. 71) Розрізання стовбура на землі

1. Ріжте стовбур із тягою. Працюйте на

повній потужності, але будьте готові до непередбачуваних обставин. (Мал. 72) ПОПЕРЕДЖЕННЯ: Переконайтеся, що ланцюг пилки не 1951 - 003 - 20.06.2023 653торкається землі під час завершення

2. Розріжте приблизно ⅔ стовбура та зупиніться.

Поверніть стовбур і ріжте з протилежної сторони. (Мал. 73) Розрізання стовбура, один бік якого розташовано на опорі ПОПЕРЕДЖЕННЯ: Стежте за тим, щоб під час різання стовбур не зламався. Дотримуйтеся наведених нижче інструкцій. (Мал. 74)

1. Розріжте стовбур із поштовхом приблизно на ⅓.

2. Ріжте стовбур із тягою, доки два прорізи не

зійдуться. (Мал. 75) Розрізання стовбура, два кінці якого розташовано на опорі ПОПЕРЕДЖЕННЯ: Стежте за тим, щоб ланцюг пилки не застряг у стовбурі під час різання. Дотримуйтеся наведених нижче інструкцій. (Мал. 76)

1. Розріжте стовбур із тягою приблизно на ⅓.

2. Повністю розріжте решту стовбура з поштовхом.

(Мал. 77) ПОПЕРЕДЖЕННЯ: Якщо ланцюг пилки застряг у стовбурі, зупиніть двигун. Щоб вивільнити виріб, розширте проріз важелем. Не намагайтеся витягнути виріб рукою. Це може призвести до травми, коли виріб раптово вивільниться. Використання техніки обрізання гілок Зверніть увагу: Для роботи з товстими гілками використовуйте техніку різання. Див. Використання техніки розпилення на сторінці 653

ПОПЕРЕДЖЕННЯ: За використання техніки обрізання гілок існує великий ризик нещасного випадку. Інструкції з попередження віддачі див. у

Інформація про віддачу на сторінці

ПОПЕРЕДЖЕННЯ: Відрізуйте гілки одну за одною. Будьте обережні під час зрізання маленьких гілок, і не зрізайте кущі або багато маленьких гілок одночасно. Малі гілки можуть потрапити в ланцюг пилки та зробити експлуатацію виробу небезпечною. Зверніть увагу: Якщо необхідно, зрізайте гілки по частинах. Перш ніж зрізати гілки поблизу стовбура (C), зріжте гілки меншого розміру (A) й (B). (Мал. 78)

1. Зріжте гілки з правого боку стовбура.

a) Тримайте пильну шину з правого боку стовбура та притуліть корпус виробу до

b) Виберіть техніку різання відповідно до кута нахилу гілки. (Мал. 79) ПОПЕРЕДЖЕННЯ: Якщо ви не впевнені в тому, як зрізати гілку, перед продовженням роботи зверніться до професійного оператора ланцюгової пилки.

2. Зріжте гілки з верхньої частини стовбура.

a) Тримайте виріб на стовбурі та переміщуйте пильну шину вздовж нього. b) Ріжте з поштовхом. (Мал. 80)

3. Зріжте гілки з лівого боку стовбура.

a) Виберіть техніку різання відповідно до кута нахилу гілки. (Мал. 81) ПОПЕРЕДЖЕННЯ:

ви не впевнені в тому, як зрізати гілку, перед продовженням роботи зверніться до професійного оператора ланцюгової пилки. Інструкції щодо того, як зрізати нахилені гілки, див. у

Зрізання нахилених дерев та гілок на сторінці

Використання техніки валяння дерев ПОПЕРЕДЖЕННЯ: Для валяння дерев необхідно мати досвід. Якщо можливо, пройдіть підготовчі курси по роботі з ланцюговою пилкою. Зверніться до досвідченого оператора для отримання додаткових знань. Дотримання безпечної відстані

1. Переконайтеся, що люди навколо вас

тримаються на безпечній відстані, яка становить щонайменше 21/2 довжини дерева. (Мал. 82)

2. Перед поваленням слід переконатися в тому, що

в зоні падіння дерева немає людей. (Мал. 83)

1951 - 003 - 20.06.2023Розрахунок напряму падіння

1. Визначте, у якому напрямку треба звалити

дерево. Необхідно повалити дерево в місце, де вам буде зручно зрізати гілки та легко розрізати стовбур. Також важливо прийняти стійке положення й мати можливість вільно

ПОПЕРЕДЖЕННЯ: Якщо повалити дерево в природному напрямку небезпечно або неможливо, виберіть інший напрямок.

2. Проаналізуйте напрямок природного падіння

дерева. Наприклад, нахил і вигин дерева, напрямок вітру, розташування гілок і вагу снігу.

3. Перевірте, чи є перешкоди, наприклад, інші

дерева, лінії електропередач, дороги та/або будівлі навколо.

4. Перевірте наявність ознак пошкодження та гниття

в стовбурі. ПОПЕРЕДЖЕННЯ: Гниття в стовбурі може означати, що дерево впаде раніше, ніж ви завершите

5. Переконайтеся, що на дереві немає зламаних

або засохлих гілок, які можуть зламатися й ударити вас під час падіння.

6. Не допускайте падіння дерева на інше стояче

дерево. Прибирати застрягле дерево небезпечно, адже існує великий ризик нещасних випадків.

Вивільнення дерева, що застрягло на сторінці 656 . (Мал. 84) ПОПЕРЕДЖЕННЯ:

небезпечних робіт із повалення дерев захисні навушники необхідно знімати відразу після завершення пиляння. У цих випадках дуже важливо чути звуки й попереджувальні сигнали. Очищення стовбура та підготовка шляху

Зріжте всі гілки на висоті плеча та нижче.

1. Зрізайте з тягою в напрямку згори вниз.

Переконайтеся, що дерево розташовано між вами та виробом. (Мал. 85)

2. Видаліть підлісок із робочої зони навколо дерева.

Видаліть усі відрізані матеріали з робочої зони.

3. Перевірте робочу зону на предмет перешкод

(наприклад, каміння, гілок і ям). Ви повинні мати вільний шлях відходу, коли дерево почне падати. Шлях відходу має пролягати під кутом приблизно 135градусів від напряму падіння.

(Мал. 86) Звалювання дерева Компанія Husqvarna рекомендує робити направлені надрізи, після чого використовувати метод безпечного кута під час повалення дерева. Метод безпечного кута допомагає зробити правильний розріз падіння та контролювати напрям падіння. ПОПЕРЕДЖЕННЯ: Не валіть дерева, діаметр яких більш ніж у два рази перевищує довжину шини. Для цього потрібно мати спеціальну підготовку. Розріз падіння Найважливішою процедурою під час валяння дерева є правильний розріз падіння. Завдяки правильному розрізу падіння ви контролюватимете напрям падіння та будете впевнені в тому, що процедура звалювання буде безпечною. Товщина розрізу падіння має бути рівною та становити мінімум 10% від діаметра дерева. ПОПЕРЕДЖЕННЯ: За неправильного або занадто тонкого розрізу падіння ви не зможете контролювати напрям падіння. (Мал. 87) Як робити направлені надрізи

1. Зробіть направлені надрізи. Робіть направлені

надрізи на 1/4 від діаметра дерева. Між верхнім і нижнім надрізами має бути кут 45°. a) Спочатку зробіть верхній надріз. Сумістіть відмітку напряму падіння (А) на виробі з напрямом падіння дерева (В). Залишайтеся позаду виробу й станьте так, щоб дерево було праворуч від вас. Робіть надрізи з тягою. b) Зробіть нижній надріз. Переконайтеся в тому, що кінець нижнього надрізу розташовано в тій же точці, що й кінець верхнього надрізу. (Мал. 88)

2. Перевірте, щоб внутрішня лінія направленого

надрізу була повністю горизонтальною та під прямим кутом (90°) до напряму падіння. Внутрішня лінія направленого надрізу проходить через точку, де зустрічаються два направлених надрізи. (Мал. 89) Використання метода безпечного кута Виріз зрізування слід зробити трохи вище направленого надрізу. (Мал. 90) 1951 - 003 - 20.06.2023 655ПОПЕРЕДЖЕННЯ: Будьте обережні під час різання кінчиком різальної шини. Почніть розрізати нижньою частиною кінчика різальної шини, роблячи проріз у стовбурі торцем

1. Якщо ефективна довжина різання перевищує

діаметр дерева, виконайте кроки a–d. a) Зробіть проріз у стовбурі торцем пилки, щоб завершити розріз падіння. (Мал. 92) b) Виконайте розріз із тягою, доки не залишиться ⅓ стовбура. c) Потягніть пильну шину на 5–10см (2– 4дюйми) назад. d) Розріжте решту стовбура для утворення безпечного кута шириною 5–10см (2– 4дюйми). (Мал. 93)

2. Якщо ефективна довжина різання менше

діаметра дерева, виконайте кроки a–d. a) Зробіть проріз у стовбурі торцем пилки. Довжина прорізу в торець має становити 3/5 від діаметра дерева. b) Зріжте решту стовбура з тягою. (Мал. 94) c) Зробіть прямий проріз у стовбурі з іншого боку дерева, щоб завершити розріз падіння. d) Робіть проріз із поштовхом, доки не залишиться ⅓ стовбура, для утворення безпечного кута. (Мал. 95)

3. Вбийте клин у проріз прямо ззаду. (Мал. 96)

4. Зріжте кут, щоб дерево впало.

Зверніть увагу: Якщо дерево не падає, бийте по клину, доки дерево не впаде.

5. Коли дерево почне падати, відійдіть від нього по

шляху відходу. Відійдіть від дерева на відстань не менше 5м (15футів). Вивільнення дерева, що застрягло ПОПЕРЕДЖЕННЯ:

застрягле дерево дуже небезпечно, адже існує великий ризик нещасних випадків. Уникайте небезпечної зони й не намагайтеся звалити дерево, що

(Мал. 97) Найбезпечнішим є використання однієї з таких

• встановленої на тракторі; (Мал. 98)

• переносної. (Мал. 99) Зрізання нахилених дерев та гілок

1. Визначте, у який бік схиляється дерево або гілка.

2. Визначте, де розташована точка максимального

напруження. (Мал. 100)

3. Визначте найбезпечнішу процедуру зняття

напруження. Зверніть увагу: У деяких випадках єдиною безпечною процедурою є використання лебідки, а

4. Станьте там, де дерево або гілка не зможуть

ударити вас, коли напруження буде знято. (Мал. 101)

5. Зробіть один або кілька прорізів достатньої

глибини, щоб зменшити напруження. Зробіть проріз у місці максимального напруження або біля нього. Зламайте гілку чи дерево в точці найбільшого напруження. (Мал. 102) ПОПЕРЕДЖЕННЯ: Заборонено робити прямий зріз на нахиленому дереві чи гілці. ПОПЕРЕДЖЕННЯ: Будьте дуже обережні під час зрізання нахилених дерев. Існує ризик того, що дерево швидко рухатиметься до або після того, як ви його зріжете. Якщо перебувати в неправильному положенні або робити проріз неправильно, можна отримати серйозні травми.

6. Якщо необхідно зрізати дерево або гілку

впоперек, зробіть 2–3прорізи глибиною 2дюйми на відстані 1дюйм. (Мал. 103)

7. Продовжуйте розрізати, доки дерево чи гілка не

зігнеться й напруження не буде зняте. (Мал. 104)

8. Після зняття напруження ріжте дерево чи гілку з

протилежної сторони від вигину.

ПОПЕРЕДЖЕННЯ: Перед технічним обслуговуванням уважно прочитайте розділ про правила техніки

Графік технічного обслуговування ПОПЕРЕДЖЕННЯ: Перед технічним обслуговуванням необхідно виймати акумулятор. Нижче наведено перелік заходів технічного обслуговування, які слід виконувати. Щоб отримати більше інформації, див.

ОБСЛУГОВУВАННЯ на сторінці 657

Технічне обслуговування Перед

Очистьте зовнішні деталі виробу. X Переконайтеся, що механічний пусковий пристрій і його фіксатор працюють правильно з точки зору безпеки.

Очистьте гальмо ланцюга й переконайтеся, що воно працює безпечно. Пе- ревірте утримувач ланцюга на відсутність пошкоджень. Замініть у разі по-

Повертайте пильну шину для більш рівномірного зношування. Переконайте- ся, що отвір для змащування в пильній шині не забитий. Очистьте канавку

Переконайтеся, що різець і його кожух не мають тріщин та пошкоджень. Якщо різець чи його кожух мають тріщини або зазнавали ударів, замініть їх.

Переконайтеся, що пильна шина й ланцюг пилки отримують достатню кіль- кість мастила.

Перевірте ланцюг пилки. Перевірте ланцюг на наявність тріщин і переконай- теся, що він не жорсткий та не надмірно зношений. Замініть у разі потреби.

Нагостріть ланцюг пилки. Перевірте його натяг і стан. Перевірте приводну зірочку на наявність зношення й за необхідності замініть її.

Почистьте всмоктувач повітря виробу. X Переконайтеся, що всі гвинти й гайки затягнуті. X Переконайтеся в правильності роботи кнопкової панелі й відсутності будь- яких її пошкоджень.

За допомогою напилка приберіть будь-які нерівності на краях пильної шини. X Перевірте з’єднання між акумулятором і виробом. Перевірте з’єднання між акумулятором і зарядним пристроєм.

Спорожніть й очистьте паливний бак. X Обережно продуйте вентиляційні отвори зарядного пристрою та акумулято- ра стисненим повітрям.

1951 - 003 - 20.06.2023 657Технічне обслуговування й перевірка захисних пристроїв виробу Перевірка переднього захисного щитка Регулярно перевіряйте стан передньої огорожі для захисту рук і справність інерційного гальма.

1. Упевніться, що передній захисний щиток не має

пошкоджень, наприклад тріщин. (Мал. 105)

2. Переконайтеся, що передній захисний щиток

рухається вільно та правильно встановлений. (Мал. 106)

3. Поставте виріб із зупиненим двигуном на пень

або іншу стійку поверхню.

4. Тримайтеся за задню ручку й відпустіть передню

ручку. Дайте виробу нахилитися в сторону пня. (Мал. 107)

5. Переконайтеся в тому, що коли пильна шина

зіштовхується з пнем, спрацьовує ланцюгове

Перевірка активатора гальма

1. Поставте виріб на тверду поверхню та ввімкніть

Експлуатація на сторінці 650

ПОПЕРЕДЖЕННЯ: Переконайтеся, що ланцюг пилки не торкається землі чи будь-яких

2. Охопіть пальцями рукоятки й міцно утримуйте

3. Увімкніть виріб на повну потужність та нахиліть

лівий зап’ясток вперед у напрямку переднього захисного щитка, щоб активувати ланцюгове гальмо. Ланцюг пилки має негайно зупинитися. (Мал. 109) ПОПЕРЕДЖЕННЯ: Не відпускайте передню ручку! Перевірка фіксатора механічного пускового

1. Переконайтеся в тому, що механічний пусковий

пристрій і фіксатор рухаються вільно, а зворотна пружина працює правильно. (Мал. 110)

2. Пересуньте фіксатор механічного пускового

пристрою вперед (А) і вниз (B). Утримуйте фіксатор механічного пускового пристрою біля ручки й переконайтеся, що він повертається в початкове положення, коли ви його відпускаєте. (Мал. 111)

3. Перевірте, чи блокується механічний пусковий

пристрій на холостому ході, коли ви відпускаєте фіксатор. (Мал. 112)

4. Увімкніть виріб і повністю натисніть курок газу.

5. Відпустіть механічний пусковий пристрій та

переконайтеся, що ланцюг пилки зупинився й більше не рухається. ПОПЕРЕДЖЕННЯ: Якщо ланцюг пилки продовжує обертатися, коли механічний пусковий пристрій установлено в положення холостого ходу, зверніться до дилера з обслуговування. Перевірка утримувача ланцюга

1. Переконайтеся, що утримувач ланцюга не

2. Переконайтеся, що утримувач ланцюга

перебуває в стабільному положенні та встановлений на корпус виробу. (Мал. 113) Перевірка функцій інтерфейсу користувача

1. Запустіть виріб. Дивіться розділ

Запуск виробу на сторінці 653

2. Натисніть і втримуйте кнопку ввімкнення/

3. Переконайтеся, що виріб зупинено, а зелений

світлодіодний індикатор згас. (Мал. 64) Перевірка акумулятора й тримача акумулятора

1. Для чищення акумулятора й тримача

акумулятора використовуйте м’яку щітку.

2. Очистьте вентиляційні отвори й з’єднувачі

акумулятора. (Мал. 114)

3. Переконайтеся, що на акумуляторі немає тріщин

або інших пошкоджень. Перевірка зарядного пристрою

1. Переконайтеся, що зарядний пристрій і шнур

живлення не пошкоджені. Перевірте їх на наявність тріщин та інших пошкоджень. (Мал. 115) Очищення системи охолодження Система охолодження знижує температуру двигуна. До системи охолодження входить всмоктувач повітря з лівого боку виробу й вентилятор на двигуні.

1. Очищуйте систему охолодження щіткою щотижня

або частіше, якщо необхідно. (Мал. 116)

2. Переконайтеся, що система охолодження не

Забруднена чи забита система охолодження може спричинити значне перегрівання виробу. Це призведе до пошкодження

658 1951 - 003 - 20.06.2023Нагострювання ланцюга пилки Інформація щодо пильної шини й ланцюга

ПОПЕРЕДЖЕННЯ: Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати травми. Необхідно заміняти зношені чи пошкоджені шину та ланцюг комбінаціями шини й ланцюга, рекомендованими компанією Husqvarna. Це необхідно, щоб підтримувати роботу функцій безпеки виробу. Список рекомендованих комбінацій пильних шин і ланцюгів для заміни див. тут: Аксесуари на сторінці 665

• Довжина пильної шини, дюйми/см. Інформацію про довжину пильної шини зазвичай можна знайти на задньому кінці пильної шини. (Мал. 117)

• Кількість зубців на веденій зірочці шини (Т). (Мал. 118)

• Крок ланцюга, дюймів. Проміжки між приводними ланками ланцюга повинні збігатися з проміжками між зубцями на веденій зірочці шини й приводній

• Кількість передавальних ланок. Кількість приводних ланок визначається відповідно до типу пильної шини. (Мал. 120)

• Ширина паза шини, дюймів/ мм. Ширина паза шини має бути такою ж, як і ширина приводних

• Отвір для мастила для ланцюга та отвір для натягу ланцюга. Шину має бути вирівняно відносно виробу. (Мал. 122)

• Ширина приводних ланок, мм/ дюймів. (Мал. 123) Загальна інформація про нагострювання

Забороняється використовувати виріб із тупим ланцюгом. Якщо ланцюг затуплений, потрібно застосовувати більший тиск, щоб протиснути шину пилки через деревину. Якщо ланцюг дуже затуплений, у результаті пиляння буде з’являтися тирса, а не стружка. Гострий ланцюг врізається в деревину, створюючи довгу й товсту стружку. Різальний зубець (A) й обмежувач глибини (B) разом створюють різальну частину ланцюга– різець. Різниця висоти цих двох деталей є глибиною різання. (Мал. 124) Під час нагострення зубця враховуйте:

• Кут заточування. (Мал. 125)

• Кут різання. (Мал. 126)

• Положення напилка. (Мал. 127)

• Діаметр круглого напилка. (Мал. 128) Без відповідного інструменту буде важко правильно нагострити ланцюг. Використовуйте напилок Husqvarna відповідного розміру. Це допоможе підтримувати максимальну продуктивність різання й мінімальну небезпеку віддачі. ПОПЕРЕДЖЕННЯ: Якщо не дотримуватись інструкцій із правильного нагострювання, сила віддачі значно підвищуватиметься. Зверніть увагу: Інформацію щодо нагострювання ланцюга див. тут: Аксесуари на сторінці 665

Нагострювання різців

1. Для нагострювання різальних зубців

використовуйте круглий напилок і шаблон для напилка. (Мал. 129) Зверніть увагу: Інформацію щодо рекомендованих компанією Husqvarna напилків і їх розмірів див. тут: Аксесуари на сторінці 665

2. Правильно прикладайте напилок до різця. Див.

інструкції до напилка.

3. Переміщуйте напилок від внутрішньої сторони

різця назовні. Зменшуйте тиск під час повернення напилка назад. (Мал. 130)

4. Зніміть матеріал з одного боку всіх різців.

5. Переверніть виріб і зніміть матеріал з іншого

6. Переконайтеся, що всі різці однакової довжини.

Загальна інформація щодо зміни висоти обмежувача глибини різання Значення глибини різання (C) зменшується після загострювання різців (A). Для підтримки максимальної продуктивності різання необхідно прибирати металеву стружку з обмежувача глибини 1951 - 003 - 20.06.2023 659різання (В), щоб отримати рекомендоване значення глибини. Інструкції щодо того, як отримати правильну висоту обмежувача глибини різання для вашої ланцюгової пилки, див. у розділі Аксесуари на сторінці 665

(Мал. 131) ПОПЕРЕДЖЕННЯ: Небезпека віддачі збільшується, якщо обмежувач глибини різання встановлено надто

Регулювання висоти глибиноміра Перед налаштуванням висоти обмежувача глибини різання чи нагострювання різців див. інструкції в розділі Нагострювання різців на сторінці 659 . Рекомендовано змінювати висоту обмежувача глибини різання після кожного третього загострювання різців. Для правильного налаштування глибини різання й різців рекомендується використовувати наш пристрій для вимірювання висоти обмежувача глибини

1. Для налаштування обмежувача глибини різання

використовуйте плоский напилок і пристрій для вимірювання висоти обмежувача глибини різання. Для вибору правильного налаштування та скосу глибини різання використовуйте лише пристрій для обмеження глибини різання компанії Husqvarna.

2. Установіть пристрій для вимірювання висоти

обмежувача глибини різання на ланцюг пилки. Зверніть увагу: Детальнішу інформацію щодо експлуатації ви знайдете в інструкції до пристрою вимірювання висоти обмежувача глибини різання.

3. За допомогою плаского напилка видаліть частину

обмежувача глибини різання, що виступає над пристроєм для вимірювання висоти обмежувача глибини. (Мал. 133) Натягування ланцюга пилки ПОПЕРЕДЖЕННЯ: Ланцюг пилки з неправильним натягом може зіскочити із шини й призвести до серйозної травми чи

У міру використання ланцюга його довжина збільшується. Дуже важливо регулярно налаштовувати ланцюг пилки. Щоразу після доливання олії для ланцюга перевіряйте його натяг. Зверніть увагу: У нової пилки є період припрацьовування, протягом якого натяг необхідно перевіряти частіше.

1. Розгорніть головку, доки вона не розкриється.

2. Поверніть головку проти годинникової стрілки,

щоб послабити кришку приводної зірочки. (Мал. 135)

3. Повертайте колесо натяжного механізму

ланцюга, щоб налаштувати натяг ланцюга. Ланцюг має щільно прилягати до шини. (Мал. 136) Зверніть увагу: Повертайте колесо вниз (+), щоб збільшити натяг, або вгору (-), щоб зменшити натяг. Ланцюг натягнутий правильно, коли ви можете легко його обертати, але він щільно прилягає до пильної шини.

4. Поверніть головку за годинниковою стрілкою, щоб

затягнути її. (Мал. 137)

5. Складіть головку, щоб зафіксувати натяг. (Мал.

138) Регулювання натягу ланцюга пилки (з болтом кріплення шини)

1. Ослабте гайку пильної шини, яка тримає кришку

приводної зірочки. Скористайтеся комбінованим ключем. (Мал. 139)

2. Підніміть передню частину шини й поверніть

гвинт натягування ланцюга. Скористайтеся комбінованим ключем.

3. Натягніть ланцюг пилки таким чином, щоб він

щільно прилягав до пильної шини. (Мал. 140)

4. Затягуйте гайку пильної шини комбінованим

ключем, водночас піднімаючи верхню частину пильної шини. (Мал. 141)

5. Переконайтеся, що ви можете вільно протягнути

ланцюг пилки вручну й що він не провисає. (Мал. 142) Зверніть увагу: Дивіться розділ Огляд виробу на сторінці 640 для отримання інформації щодо положення гвинта натягування ланцюга на виробі. Перевірка змащування ланцюга

Під час кожної третьої зарядки акумулятора перевіряйте змащування ланцюга пилки.

1. Запустіть виріб і дайте йому попрацювати на

3/4потужності. Утримуйте шину над поверхнею світлого кольору на висоті приблизно 20см (8дюймів).

1951 - 003 - 20.06.20232. Якщо змащування ланцюга виконується належним чином, через 1хвилину ви побачите виразний слід оливи. (Мал. 143)

3. Якщо змащування ланцюга не виконується

належним чином, виконайте наведені далі

a) Перевірте канал подачі оливи на шині й переконайтеся, що він не забитий. Почистьте її за необхідності. (Мал. 144) b) Перевірте канавку на краю шини й переконайтеся, що вона чиста. Почистьте її за необхідності. (Мал. 145) c) Переконайтеся, що ведена зірочка шини вільно обертається, і що отвір для змащування на ній не забитий. У разі необхідності почистьте й змастіть зірочку. (Мал. 146)

4. Якщо після виконання наведених вище

кроків змащування ланцюга не виконується належним чином, зверніться до свого дилера з обслуговування. Перевірка приводної зірочки ланцюга

• Перевірте приводну зірочку ланцюга на наявність ознак зношення. За необхідності замініть приводну зірочку ланцюга.

• У разі заміни ланцюга також обов’язково замініть приводну зірочку. (Мал. 147) Перевірка різального обладнання

1. Переконайтеся, що в заклепках і ланках немає

тріщин і що всі заклепки закріплені. Замініть їх, якщо це необхідно. (Мал. 148)

2. Переконайтеся, що ланцюг пилки легко

згинається. Замініть ланцюг пилки, якщо він

3. Щоб перевірити заклепки й ланки на наявність

зношення, порівняйте ланцюг вашої пилки з

4. Замініть ланцюг пилки, якщо найдовша частина

різця стала меншою за 4мм (0,16дюйма). Також замініть ланцюг пилки, якщо на різцях є тріщини. (Мал. 149) Перевірка шини

1. Переконайтеся, що канал подачі мастила не

заблокований. Очистьте його, якщо необхідно. (Мал. 144)

2. Перевірте, чи є на краях шини задирки. Видаліть

задирки напилком. (Мал. 150)

3. Очистьте паз у пильній шині. (Мал. 145)

4. Перевірте канавку на шині на наявність

зношення. За необхідності замініть пильну шину. (Мал. 151)

5. Упевніться, що кінчик різальної шини не занадто

твердий чи зношений. (Мал. 152)

6. Переконайтеся, що ведена зірочка шини вільно

обертається, і що отвір для змащування на ній не забитий. Очистьте та змастіть за необхідності. (Мал. 146)

7. Щодня повертайте пильну шину, щоб подовжити

термін її служби. (Мал. 153) 1951 - 003 - 20.06.2023 661Усунення несправностей Корист. інтерфейс Світлодіодний

Можливе рішення Блимає світло- діодний інди- катор попе-

Розблокуйте ланцюгове гальмо.

Дайте виробу охолонути.

ланцюга пилки заблоковано. Вивільніть ланцюг пилки. Одночасно на- тиснуто меха- нічний пуско- вий пристрій і кнопку ввім- кнення/ вим-

Відпустіть механічний пусковий пристрій, щоб увімкнути виріб. Блимає зеле- ний світлодіод

напруга акуму- ляторної бата-

Зарядіть акумулятор. Індикатор по-

ввімкнений. Обслуговуван-

Зверніться до свого дилера з обслуговування.

Світлодіодний дисплей Можливі несправності Можливе рішення Блимає зелений світлодіодний ін-

Недостатня напруга акумулятора. Зарядіть акумулятор. Світлодіодний індикатор помилки

Відхилення температури від нор-

Акумулятор дозволяється викори- стовувати за температури від – 10°C (14°F) до 40°C (104°F). Занадто висока напруга. Переконайтеся, що напруга в ме- режі відповідає зазначеним на ви- робі значенням. Відповідне значен- ня можна подивитися на паспорт- ній табличці виробу. Вийміть акумулятор із зарядного

662 1951 - 003 - 20.06.2023Світлодіодний дисплей Можливі несправності Можливе рішення Вмикається світлодіод помилки. Завелика різниця напруги між еле- ментами акумуляторної батареї (1В). Зверніться до свого дилера з об- слуговування. Зарядний пристрій Обставина Можливі несправності Можливі виправлення Індикатор заряджання сві- титься червоним. Систематична помилка за- рядного пристрою. Зверніться до дилера. Індикатор заряджання бли- має зеленим. Акумулятор є надто холод- ним або надто гарячим для використання чи заряджан-

Дайте акумулятору охолонути або підігрійте його. Коли температура акумулятора досягне прийнят- них значень, його можна буде знову використо- вувати або заряджати. Зарядний пристрій дозво- ляється використовувати за температури навко- лишнього середовища від 5°C (41°F) до 40°C (104°F). Індикатор заряджання бли- має червоним. Акумулятор є несправним. Зверніться до дилера Транспортування, зберігання й утилізація Транспортування та зберігання

• На літій-іонні акумулятори поширюються правила щодо небезпечного вантажу.

• У разі перевезення пасажирським або вантажним транспортом дотримуйтеся спеціальних вимог щодо упаковки й маркування (це правило також стосується третіх осіб і експедиторів).

• Перш ніж відправляти виріб, проконсультуйтеся з особою, що пройшла спеціальну підготовку щодо поводження з небезпечними матеріалами. Дотримуйтеся всіх застосовних національних норм і правил.

• Перед пакуванням акумулятора ізолюйте відкриті контакти. Зафіксуйте акумулятор в упаковці, щоб він не рухався.

• Готуючись до зберігання чи транспортування інструмента, завжди слід виймати акумулятор.

• Зберігайте акумулятор і зарядний пристрій у сухих приміщеннях, захищених від вологи й низьких температур.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор за температури 5–25°C (41–77°F) у захищеному від прямих сонячних променів місці.

• Зберігайте зарядний пристрій за температури 5–45°C (41–113°F) у захищеному від прямих сонячних променів місці.

• Використовуйте зарядний пристрій лише за температури навколишнього середовища 5–40°C (41–104°F).

• Перед довготривалим зберіганням акумулятор необхідно зарядити на 30–50%.

• Зберігайте зарядний пристрій у сухому закритому приміщенні.

• Зберігайте акумулятор і зарядний пристрій окремо. Не дозволяйте дітям й іншим особам без належної підготовки торкатися обладнання. Зберігайте обладнання в приміщеннях, які можна закрити на замок.

• Перед тривалим зберіганням промийте виріб і проведіть повне технічне обслуговування.

• Під час транспортування й зберігання використовуйте чохол для транспортування, що допоможе захистити виріб від травм і пошкоджень.

• Під час транспортування надійно закріплюйте

1951 - 003 - 20.06.2023 663Утилізація акумулятора, зарядного пристрою й виробу Символ, наведений нижче, означає, що цей виріб не можна утилізувати разом із побутовими відходами. Утилізацію необхідно проводити на підприємстві з переробки відходів електричного й електронного обладнання. Це допоможе запобігти шкоді навколишньому середовищу й людям. Щоб отримати детальнішу інформацію, проконсультуйтеся з органами місцевої влади, місцевою службою переробки відходів чи своїм

(Мал. 24) Зверніть увагу: Символ нанесений на виріб чи упаковку виробу. Технічні характеристики Технічні характеристики 240i Електродвигун Тип Двигун постійного струму (без щі- ток) 36В Особливості Режим зменшеного споживання енергії SavE Система змащування Тип масляного насоса Автоматичний Ємність бака для оливи, мл/ см

Ланцюгова пилка без акумулятора, шини, ланцюга та з порожнім баком під масло для ланцюга, кг 3,5 Випромінювання шуму

Рівень звукової потужності, виміряний, дБ(A) 99 Гарантований рівень звукової потужності, L

дБ(A) 102 Рівні звуку

Рівень звукового тиску на слухові органи оператора за результатами вимірювання згідно зі стандартом EN 62841-1

Рівень шуму в навколишньому середовищі, виміряний як звукова потужність (L

) відповідно до ди- рективи ЄС 2000/14/EC і EN ISO 22868, має типову статистичну дисперсію (стандартне відхилення) 3дБ(A).

Представлені дані для рівня звукового тиску для інструмента мають типову статистичну дисперсію (стандартне відхилення) в 3дБ(A).

Рівень вібрації відповідає стандарту EN 62841-4-1. Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у ±1,5м/с

. Дані про вібрацію заявлені, виходячи з вимірювань, зроблених на пристрої, оснащеному шиною та ланцюгом рекомендованого типу. Якщо машину оснащено шиною іншого типу, рівень вібрації може коливатися в межах ±1,5м/с

664 1951 - 003 - 20.06.2023240i Ланцюг пилки/ пильна шина Рекомендована довжина шини, дюйми/ см 14-16-18/ 35,6-40,6-45,7 Довжина розпилювання, дюйми/см 13-15-17/ 33,7-37,6-43,1 Тип приводної зірочки/ кількість зубців 6 Максимальна швидкість обертання ланцюга/ (звичайний режим), м/с 11,8 Максимальна швидкість обертання ланцюга/ (режим SavE), м/с 9,4

Комбінації шин і ланцюгів пилки Наведені нижче різальні насадки є рекомендованими для даного продукту. Шина пилки Пилковий ланцюг Тип Довжина,

Крок, дюйми Вимірювач,

Макс. радіус кінцевої ча-

Тип Кількість при- водних ланок 578186652 14 3/8" mini 1,3 7Т Husqvarna S93G (585422852)

Обладнання для заточування та кути заточування Для нагострювання ланцюга пилки використовуйте напилок Husqvarna відповідного розміру. Використання напилку Husqvarna відповідного розміру дасть змогу отримати правильні кути заточування. Номери деталей наведені в таблиці

Якщо ви не впевнені, як визначити тип ланцюга пилки на вашому виробі, відвідайте веб-сайт для отримання детальнішої інформації.

84-01 1951 - 003 - 20.06.2023 665Схвалені акумулятори Акумулятор BLi30 40-B140 Тип Літій-іонний Літій-іонний Ємність батареї, ампер-

Номінальна напруга, В 36 36 Маса, фунти/ кг 4.2/1.9 2,7/ 1,25 Схвалені зарядні пристрої для виробу Зарядний пристрій 40-C80 Напруга електромережі, В 100-240 Частота, Гц 50–60 Потужність, Вт 72 Вихідна напруга, В пост. струму/ ампер, А 43/ 1,6 666 1951 - 003 - 20.06.2023Декларація відповідності Декларація відповідності ЄС Компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, телефон: +46-36-146500, заявляємо під свою виключну відповідальність, що наведений нижче

Опис Акумуляторні ланцюгові пилки Бренд Husqvarna Тип/ модель 240i Ідентифікація Серійні номери за 2022рік і пізніше повністю відповідає таким директивам і нормам ЄС: Директива/норма Опис 2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2011/65/EU «Про обмеження використання деяких небезпечних речовин в електричному й елек- тронному обладнанні» 2000/14/EC «Про виділення шуму в навколишнє середовище» Застосовано такі стандарти: EN 62841-1:2015, EN 62841-4-1:2020 EN IEC 63000:2018, EN 55014-1:2021; EN 55014-2:2021. Уповноважений орган: Компанія TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, виконала типову перевірку EC згідно з пунктом 3b статті 12 директиви Ради ЄС «Про машини та механізми» (2006/42/EC). Номер свідоцтва: BM 50558450 0001. Ця ланцюгова пилка відповідає зразку, що пройшов типову перевірку EC. Відомості стосовно випромінювання шуму дивіться в

Технічні характеристики на сторінці 664
