BRUKSANVISNING 240i HUSQVARNA

• Fyll på kedjeolja i kedjeoljetanken.

2. Løsn knappen, og fjern drivhjulsdækslet og

2. Sørg for, at forreste håndbeskyttelse går let, og at

3. Brukergrensesnitt

7. Bakre håndtak med høyrehåndsbeskyttelse

8. Informasjons- og advarselsetikett

30. Kombinasjonsnøkkel

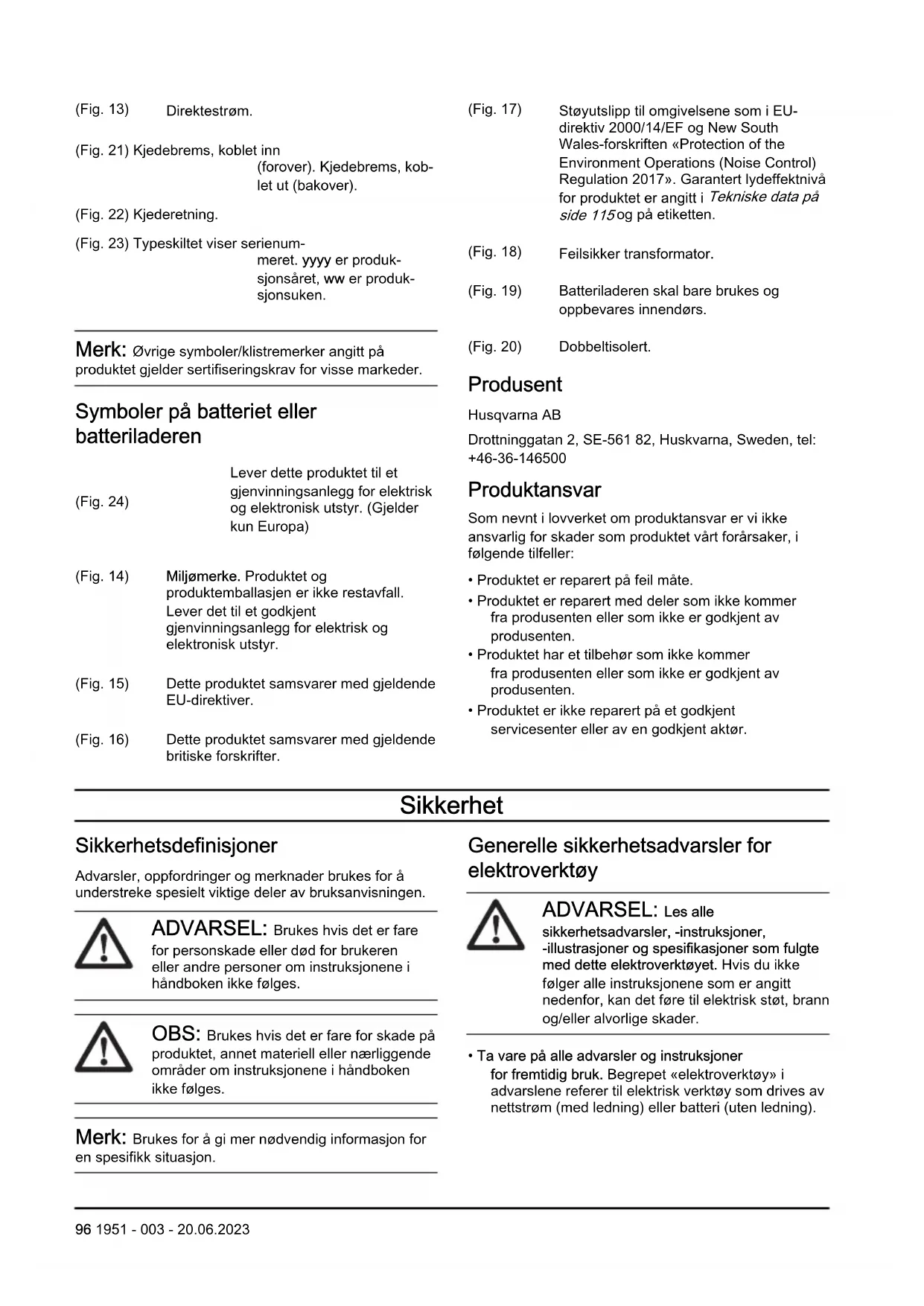

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsadvarsler for elektroverktøy ADVARSEL: Les alle sikkerhetsadvarsler, -instruksjoner, -illustrasjoner og spesifikasjoner som fulgte med dette elektroverktøyet. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

• Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «elektroverktøy» i advarslene referer til elektrisk verktøy som drives av nettstrøm (med ledning) eller batteri (uten ledning). 96 1951 - 003 - 20.06.2023Sikkerhet i arbeidsområdet

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Bruk ikke elektroverktøy i eksplosiv atmosfære, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy danner gnister som kan antenne støv eller gasser.

• Hold barn og andre tilskuere på avstand når elektroverktøyet er i bruk. Distraksjoner kan føre til at du mister kontrollen. Elektrisk sikkerhet

• Støpselet til elektroverktøyet må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Adapterplugger må ikke brukes sammen med et jordet elektroverktøy. Når støpselet/pluggen ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.

• Elektroverktøy må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i elektroverktøyet øker faren for elektrisk støt.

• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller trekke noe, eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadet eller sammenflokete ledninger øker faren for elektrisk støt.

• Når elektroverktøyet brukes utendørs, må det brukes en skjøteledning som er egnet for bruk utendørs. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.

• Hvis elektroverktøyet må brukes på et fuktig sted, bør det være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt. Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og utvis sunn fornuft når du bruker elektroverktøyet. Ikke bruk elektroverktøy hvis du er trett eller påvirket av narkotika, alkohol eller legemidler. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy kan føre til alvorlig personskade.

• Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i av-stillingen før du kobler til strømforsyningen og/eller batteripakken, tar opp verktøyet eller bærer verktøyet. Hvis du bærer verktøyet med en finger på bryteren eller med elektroverktøyet påslått, kan det lett føre til ulykker.

• Fjern eventuelle justeringsnøkler før du slår på elektroverktøyet. En nøkkel som sitter på en roterende del av elektroverktøyet, kan føre til personskade.

• Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling. Dette gir deg bedre kontroll over elektroverktøyet i uventede situasjoner.

• Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader.

• Selv om du har lang erfaring med bruk av elektroverktøy, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. En uforsiktig handling kan føre til alvorlig personskade i løpet av en brøkdel av et sekund. Bruk og vedlikehold av elektroverktøy

• Bruk ikke makt på elektroverktøyet. Bruk riktig elektroverktøy for arbeidet som skal utføres. Riktig elektroverktøy gjør jobben på en bedre og sikrere måte i den hastigheten det er konstruert for.

• Bruk ikke elektroverktøyet hvis bryteren ikke lar seg slå på og av. Elektroverktøy som ikke kan kontrolleres med bryteren, er farlig, og må repareres.

• Koble støpselet fra strømforsyningen og/eller batteripakken fra elektroverktøyet, hvis den er avtakbar, før du foretar justeringer, skifter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet starter ved et uhell.

• Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. La ikke elektroverktøyet brukes av personer som ikke er kjent med elektroverktøyet eller disse instruksjonene. Elektroverktøy er farlige når de brukes av uerfarne brukere.

• Vedlikehold elektroverktøy og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdt elektroverktøy.

• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.

• Bruk elektroverktøyet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre oppgaver enn dem de er laget for, kan føre til farlige situasjoner.

• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av verktøyet i uventede situasjoner umulig. 1951 - 003 - 20.06.2023 97Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

• Bruk elektriske verktøy bare med spesielt designede batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.

• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.

• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.

• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.

• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130°C (265°F) kan føre til eksplosjon.

• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann. Service

• La en kvalifisert tekniker/reparatør utføre service, og gjøre eventuelle utskiftninger kun med identiske reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører. Generelle sikkerhetsadvarsler for motorsag

• Hold alle deler av kroppen unna sagkjedet når motorsagen er i bruk. Kontroller at sagkjedet ikke berører noe før du starter motorsagen. Et øyeblikks uoppmerksomhet mens du bruker motorsagen kan føre til at klær eller kroppsdeler setter seg fast i sagkjedet.

• Hold alltid motorsagen med høyre hånd på det bakerste håndtaket og venstre hånd på det fremste håndtaket. Motorsagen må aldri holdes med hendene i motsatt posisjon. Dette øker faren for personskade.

Hold motorsagen bare i de isolerte gripeflatene, ettersom sagkjedet kan komme i kontakt med skjulte ledninger. Sagkjeder som kommer i kontakt med en strømførende ledning, kan gjøre blottlagte metalldeler på motorsagen strømførende, og dette kan gi brukeren elektrisk støt.

• Bruk øyevern. Det anbefales å bruke ytterligere verneutstyr til ører, hode, hender, bein og føtter. Egnet verneutstyr reduserer faren for å bli skadet av flygende gjenstander eller utilsiktet kontakt med sagkjedet.

• Når du sager i treverk som står i spenn, må du være oppmerksom på at treverket kan bevege seg og at grenkutteren kan kastes tilbake. Når spenningen i trefibrene utløses, kan trevirket som står i spenn, treffe brukeren og/eller føre til at motorsagen kommer ut av kontroll.

• Vær ekstremt forsiktig ved saging i busker og ungtrær. Det slanke materialet kan sette seg fast i sagkjedet og bli slynget mot deg, eller føre til at du mister balansen.

• Bær motorsagen i det fremre håndtaket med motorsagen avslått og vendt bort fra kroppen. Sverddekselet må alltid være montert ved transport eller lagring av motorsagen. Riktig håndtering av motorsagen reduserer faren for utilsiktet kontakt med det roterende sagkjedet.

• Følg instruksjonene for smøring, kjedestramming og utskifting av sverd og kjede. Kjedet kan ryke, og faren for kast økes hvis kjedet ikke er riktig strammet og smurt.

• Sag bare i tre. Motorsagen må ikke brukes til andre formål enn den er ment for. Motorsagen må for eksempel ikke brukes til å sage i metall, plast, murverk eller andre byggematerialer enn tre. Hvis motorsagen brukes til andre formål enn den er ment for, kan det oppstå farlige situasjoner.

• Ikke forsøk å felle et tre før du har forståelse av farene og hvordan de kan unngås. Det kan oppstå alvorlig personskade på brukeren eller tilskuere under felling av trær.

• Følg alle instruksjonene når du fjerner fastkjørt materiale fra, oppbevarer eller vedlikeholder motorsagen. Sørg for at bryteren er av og batteripakken tatt av. Hvis motorsagen aktiveres uventet mens du fjerner fastkjørt materiale eller utfører vedlikehold, kan det føre til alvorlig personskade.

Hvis du har fått opplæring i spesielle sage- og arbeidsteknikker og er godt sikret (løftekurv, tau, sikkerhetssele), kan det gjøres avvik fra denne sikkerhetsregelen. 98 1951 - 003 - 20.06.2023• Ikke bruk en motorsag i et tre med mindre du er spesielt opplært til å gjøre det. Bruk av motorsag i et tre uten tilstrekkelig opplæring kan øke risikoen for alvorlig personskade. Årsaker til og forholdsregler mot kast Kast kan forekomme når sverdspissen kommer i kontakt med et objekt, eller hvis treet klemmer fast sagkjedet i sagsporet. Hvis sverdspissen kommer i kontakt med et objekt, kan det i enkelte tilfeller føre til en plutselig motsatt reaksjon der sverdspissen kastes oppover og bakover mot brukeren. Hvis sagkjedet klemmes fast på oversiden av sverdet, kan sverdet bli skjøvet raskt tilbake mot brukeren. Disse reaksjonene kan føre til at du mister kontrollen over sagen, noe som kan føre til alvorlig personskade. Du må ikke stole blindt på sikkerhetsinnretningene som er innebygd i sagen. Som bruker av motorsag må du følge flere forholdsregler for å sikre at arbeidet ikke fører til ulykker eller personskader. Kast er et resultat av feil bruk av motorsagen og/eller feil prosedyrer eller arbeidsforhold, og det kan unngås ved å følge forholdsreglene nedenfor:

• Sørg for at du har godt grep med tomler og fingre rundt saghåndtakene, med begge hender på sagen og med kroppen og armen i en stilling der du kan motstå kraften i et kast. Kreftene i et kast kan kontrolleres av brukeren hvis de riktige forholdsreglene følges. Ikke slipp motorsagen.

• Unngå å strekke deg for å øke rekkevidden, og kutt ikke over skulderhøyde. Dette bidrar til å hindre utilsiktet kontakt med sverdspissen, og gir bedre kontroll over motorsagen i uventede situasjoner.

• Bruk bare sverd og sagkjeder som er spesifisert av produsenten. Bruk av feil sverd eller kjede kan føre til at kjedet ryker og/eller at det oppstår kast.

• Følg produsentens instruksjoner for filing og vedlikehold av sagkjedet. Hvis dybdemålerens høyde reduseres, kan det føre til økt fare for kast. TA VARE PÅ DENNE BRUKSANVISNINGEN. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

• Ikke endre produkter uten godkjenning fra produsenten. Ikke bruk et produkt som har blitt endret av andre, og bruk alltid originalt tilbehør. Endringer som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død for operatøren eller andre.

• Langvarig innånding av oljedamp eller sagmugg kan føre til helseproblemer.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for alvorlig eller livstruende personskade anbefaler vi at personer med medisinske implantater rådfører seg med legen sin og produsenten av det medisinske implantatet før de bruker dette produktet. Sikkerhetsinstruksjoner for drift ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

Vanlige spørsmål om kast på side 105 for instruksjoner.

• Ikke bruk produktet hvis du er trett eller påvirket av alkohol, legemidler eller noe annet som kan ha en negativ innvirkning på syn, konsentrasjon, koordinasjon eller vurderingsevne.

• Arbeid i dårlig vær er slitsomt og kan medføre ekstra faremomenter. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde eller ved fare for lyn. Dette gir økt fare.

Montering på side 103 for instruksjoner. (Fig. 25)

• Noen ganger kan fliser sette seg fast i drivhjuldekselet, noe som fører til at sagkjedet setter seg fast. Stans alltid motoren før rengjøring.

• Arbeid oppe i trær krever bruk av spesielle sage- og arbeidsteknikker som må følges for å redusere faren for personskade. Arbeid aldri oppe i et tre hvis du ikke har spesifikk, profesjonell opplæring i slikt arbeid, inkludert opplæring i bruk av sikkerhets- og annet klatreutstyr, for eksempel seler, tau, belter, klatrejern, hektekroker, karabiner osv.

• Ikke bruk produktet over skulderhøyde, og ikke forsøk å kappe med sverdspissen. (Fig. 29)

• Det er fare for at trefliser setter seg fast i drivsystemet. Det kan føre til at sagkjedet setter seg fast. Stopp alltid produktet og fjern batteriet før rengjøring.

• Forsikre deg om at du kan forflytte deg på en sikker måte. Undersøk forholdene og terrenget rundt deg med hensyn til mulige hindringer, som røtter, steiner, greiner, grøfter osv. Vær forsiktig når du arbeider i skråninger.

• Vibrasjonsnivået øker hvis du kapper med skjæreutstyr som ikke er skjerpet, eller som er skjerpet feil. Kapping av harde treslag, for eksempel løvtrær, forårsaker mer vibrasjon enn kapping av myke treslag, for eksempel bartrær. (Fig. 30)

• Overeksponering for vibrasjon kan føre til sirkulasjons- eller nerveskader hos personer med nedsatt blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene forekommer vanligvis i fingre, hender eller håndledd og øker ved lave temperaturer.

• Unngå situasjoner som du tror du ikke er kvalifisert for.

• Det er ikke mulig å ta med enhver situasjon du kan bli stilt overfor når du bruker dette produktet. Vær alltid forsiktig, og bruk sunn fornuft. (Fig. 31) Personlig verneutstyr ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet. (Fig. 32)

• De fleste motorsagulykker skjer når sagkjedet treffer operatøren. Du må bruke godkjent personlig verneutstyr under bruk. Personlig verneutstyr gir deg ikke full beskyttelse mot personskader, men det reduserer graden av personskade hvis det skjer en ulykke. Snakk med serviceforhandleren din for å få anbefalinger om hvilket utstyr du bør bruke.

• Klærne dine må være tettsittende, men ikke begrense bevegelsene dine. Kontroller regelmessig tilstanden til det personlige verneutstyret.

• Bruk godkjent vernehjelm.

• Bruk godkjent hørselsvern. Langvarig eksponering for støy kan gi varig hørselsskade.

• Bruk vernebriller eller ansiktsvisir for å redusere risikoen for personskade som følge av gjenstander som slynges ut. Produktet kan slynge ut gjenstander som sagspon, små trebiter osv. med stor kraft. Partikler og støv kan forårsake alvorlig skade, spesielt på øynene.

• Bruk støvler med sagbeskyttelse, ståltupp og sklisikker såle.

• Ha alltid førstehjelpsutstyr med deg.

• Fare for gnister. Ha brannslukningsutstyr og en spade i nærheten for å kunne hindre skogbrann. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet. 100 1951 - 003 - 20.06.2023• Ikke bruk et produkt med sikkerhetsutstyr som er skadet eller ikke fungerer som det skal.

• Utfør regelmessig kontroll av sikkerhetsutstyret.

Vedlikehold på side 109 for instruksjoner. (Fig. 44) Høyrehåndsvern Høyrehåndsvernet fungerer som en beskyttelse for hånden din hvis sagkjedet ryker eller løsner. Det hindrer også forstyrrelse fra greiner og kvister når du bruker produktet. (Fig. 45) Batterisikkerhet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare batteriet i BLi-serien og 40-B-serien. Hvis du vil ha mer informasjon, kan du se 1951 - 003 - 20.06.2023 101Godkjente batterier på side 117 . Batteriene er programvarekryptert.

• Bruk det oppladbare batteriet i BLi-serien og 40- B-serien som strømforsyning bare for de relaterte Husqvarna-produktene. Se Godkjente batteriladere til produktet på side 117 . For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.

• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.

• Ikke bruk batterier som ikke er oppladbare.

• Ikke sett gjenstander inn i luftåpningene til batteriet.

• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan forårsake forbrenninger og/eller kjemiske forbrenninger.

• Hold batteriet unna regn og fuktighet.

• Hold batteriet unna mikrobølger og høyt trykk.

• Ikke prøv å demontere eller ødelegge batteriet.

• Ikke la batterisyre komme i kontakt med huden. Batterisyre kan føre til skader på huden, korrosjon og forbrenning. Unngå å gni hvis du får batterisyre i øynene. Skyll øynene med vann i minst 15 minutter. Hvis du har fått batterisyre på huden, må du rengjøre huden med store mengder vann og såpe. Få legehjelp.

• Bruk batteriet i temperaturer mellom –10°C (14°F) og 40°C (104°F).

• Ikke rengjør batteriet eller batteriladeren med vann.

• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, skruer og smykker.

• Oppbevar batteriet utilgjengelig for barn. Sikker bruk av batteriladeren ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Fare for elektrisk støt eller kortslutning hvis sikkerhetsinstruksjonene ikke følges.

• Bruk en godkjent jordet stikkontakt som ikke er skadet.

• Ikke bruk andre ladere enn den som ble levert med produktet. Bruk bare Husqvarna 40-C80-ladere når du lader utbyttbare batterier i BLi- og 40-B-serien.

Godkjente batterier på side 117

Godkjente batteriladere til produktet på side 117

• Ikke prøv å demontere batteriladeren.

• Hold alle ledninger og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem i dører, gjerder eller lignende.

• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Kontroller at batteriladeren ikke er tildekket. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.

• Bare lad batteriet innendørs på et sted med god luftsirkulasjon og som er beskyttet mot direkte sollys. Ikke lad batteriet utendørs. Ikke lad batteriet i fuktige omgivelser.

• Bare bruk batteriladeren i temperaturer mellom 5°C (41°F) og 40°C (104°F). Bruk laderen i godt ventilerte, tørre og støvfrie omgivelser.

• Ikke sett gjenstander inn i luftåpningene til laderen.

• Berør aldri ladekontaktene med metallgjenstander. Dette kan kortslutte batteriladeren.

• Bruk bare godkjente stikkontakter som ikke er skadet.

• Bruk bare skjøteledning for utendørsbruk med jordet støpsel og jordet stikkontakt som passer til støpselet på apparatet.

• Ikke lad engangsbatterier i batteriladerne. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.

• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.

• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.

• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.

• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

• Bruk bare originalreservedeler. Sikkerhetsinstruksjoner for skjæreutstyret ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet. 102 1951 - 003 - 20.06.2023• Bruk bare godkjente sverd/sagkjede-kombinasjoner og fileutstyr. Se Tekniske data på side 115 for instruksjoner.

• Bruk vernehansker når du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan også forårsake skader.

• Hold skjærtennene riktig filt. Følg instruksjonene, og bruk anbefalt filmal. Et sagkjede som er skadet eller feilslipt, øker risikoen for ulykker. (Fig. 46)

• Oppretthold riktig dybdemålerinnstilling. Følg instruksjonene våre, og bruk anbefalt dybdemålinnstilling. For stor dybdemålinnstilling øker risikoen for kast. (Fig. 47)

• Kontroller at sagkjedet har riktig stramming. Hvis sagkjedet ikke ligger stramt mot sverdet, kan det løsne. Feil kjedestramming fører til økt slitasje på sverdet, sagkjedet og kjededrivhjulet. Se Tilbehør på side 116

• Utfør regelmessig vedlikehold på skjæreutstyret, og hold det riktig smurt. Hvis sagkjedet ikke er riktig smurt, øker risikoen for slitasje på sverdet, sagkjedet og kjededrivhjulet. (Fig. 49) Montering Slik monterer du sverdet og sagkjedet (med sverdknott) ADVARSEL: Ta alltid ut batteriet før du monterer eller utfører vedlikehold på produktet.

1. Koble ut kjedebremsen. (Fig. 50)

2. Løsne knotten, og fjern drivhjuldekselet og

bakerste stillingen. Løft sagkjedet over drivhjulet og sett det i sverdsporet. Begynn på oversiden av sverdet.

kjedestrammertappen til hullet i sverdet.

6. Kontroller at drivlenkene til kjedet sitter riktig på

7. Kontroller også at sagkjedet har riktig inngrep i

Vedlikehold på side 109 for instruksjoner.

9. Trekk til sverdknotten.

2. Løsne sverdmutteren og fjern drivhjuldekselet. (Fig.

bakerste stillingen. Løft sagkjedet over drivhjulet og sett det i sverdsporet. Begynn på oversiden av sverdet.

kjedestrammertappen til hullet i sverdet.

6. Kontroller at drivlenkene til kjedet sitter riktig på

7. Kontroller også at sagkjedet har riktig inngrep i

8. Trekk til sverdmutrene med fingrene.

1. Utfør en kontroll av kjedebremsen (A) for å forsikre

deg om at den fungerer som den skal og at den ikke er skadet.

2. Utfør en kontroll av bakre høyrehåndsvern (B) for å

forsikre deg om at det ikke er skadet.

3. Utfør en kontroll av kraftutløseren og

kraftutløsersperren (C) for å forsikre deg om at de fungerer som de skal og at de ikke er skadet.

4. Utfør en kontroll av tastaturet (D) for å forsikre deg

om at det fungerer som det skal.

6. Utfør en kontroll for å forsikre deg om at alle delene

er på plass, festet riktig og ikke skadet.

7. Utfør en kontroll av kjedefangeren (F) for å forsikre

9. Lad batteriet (H), og kontroller at det er riktig festet til

kraftutløseren. (Fig. 55) Bruke riktig kjedeolje ADVARSEL: Ikke bruk spillolje. Spillolje kan forårsake skade på deg og miljøet. Spillolje fører også til skade på oljepumpen, sverdet og sagkjedet. ADVARSEL: Sagkjedet kan bremse uten tilstrekkelig smøring av skjæreutstyret. Risiko for alvorlig personskade eller dødsfall for brukeren. ADVARSEL: Bruk riktig kjedeolje for at denne funksjonen skal fungere som den skal. Snakk med serviceforhandleren din når du skal velge kjedeolje.

• Bruk Husqvarna-kjedeolje for å få lengst mulig levetid og hindre negative virkninger på miljøet. Hvis Husqvarna-kjedeolje ikke er tilgjengelig, anbefaler vi at du bruker en standard kjedeolje.

• Bruk en kjedeolje som fester seg godt til sagkjedet.

• Bruk en kjedeolje med riktig viskositet i forhold til lufttemperaturen. OBS: I temperaturer under 0°C / 32°F blir noen kjedeoljer for tykke, noe som kan føre til skader på deler av oljepumpen.

• Bruk det anbefalte skjæreutstyret. Se Tilbehør på side 116

• Ta av lokket til kjedeoljetanken.

• Fyll kjedeoljetanken med kjedeolje.

5. Trekk i støpselet for å ta batteriladeren ut av

Kastinformasjon ADVARSEL: Et kast kan føre til alvorlig personskade eller død for brukeren eller andre. For å redusere faren må du vite hva som forårsaket kastet, og hvordan du kan unngå det. Et kast skjer bare når sverdets kastrisikosone berører en gjenstand. Et kast kan skje plutselig og med stor kraft som kaster produktet mot operatøren. (Fig. 35) Kast skjer alltid i skjæreplanet til sverdet. Vanligvis slynges produktet mot operatøren, men kan det også beveges i en annen retning. Det er hvordan du bruker produktet idet det skjer et kast, som bestemmer bevegelsesretningen. (Fig. 60) Kast skjer bare hvis sverdets kastrisikosone berører en gjenstand. Ikke la kastrisikosonen berøre en gjenstand. (Fig. 35) En mindre sverdspissradius reduserer kraften til kastet. Bruk et sagkjede med lite kast for å redusere kraften i et kast. Ikke la kastrisikosonen berøre en gjenstand. ADVARSEL: Ingen sagkjeder hindrer kast helt. Følg alltid instruksjonene. Vanlige spørsmål om kast

• Vil hånden min alltid aktivere kjedebremsen under et kast? Nei. Du må bruke litt kraft til å skyve kastbeskyttelsen forover. Hvis du ikke bruker den nødvendige kraften, blir ikke kjedebremsen koblet inn. Du må også holde håndtakene på produktet støtt med begge hender mens du arbeider. Hvis et kast oppstår, vil kjedebremsen kanskje ikke stoppe sagkjedet før det treffer deg. Det er også noen stillinger der hånden din ikke kan berøre kastbeskyttelsen for å koble inn kjedebremsen.

• Vil treghetsfunksjonen alltid aktivere kjedebremsen under et kast? Nei. For det første må kjedebremsen fungere som den skal. Se Vedlikehold av og kontroller av sikkerhetsanordningene på produktet på side 110 for instruksjoner om hvordan du utfører en kontroll av kjedebremsen. Vi anbefaler at du alltid gjør dette før du begynner å bruke produktet. For det andre må kraften i kastet være kraftig nok til å aktivere kjedebremsen. Hvis kjedebremsen er for følsom, kan den gripe inn ved hard drift.

• Vil kjedebremsen alltid beskytte meg mot skader under et kast? Nei. kjedebremsen må fungere på riktig måte for å gi beskyttelse. Kjedebremsen må også kobles inn under et kast for å stoppe sagkjedet. Hvis du er nær sverdet, vil kjedebremsen kanskje ikke rekke å stoppe sagkjedet før det treffer deg. ADVARSEL: Bare du og riktig arbeidsteknikk kan hindre kast. Slik starter du produktet

1. Utfør en kontroll av kraftutløseren og

1951 - 003 - 20.06.2023 105OBS: Sørg for at batteriet settes inn i batteriholderen på riktig måte. Hvis det er vanskelig å få batteriet inn i batteriholderen, er dette fordi du prøver å sette det inn på feil måte.

5. Trykk på og hold start/stopp-knappen inne til den

grønne LED-lampen tennes. (Fig. 64) Slik bruker du SavE-funksjonen SavE-funksjonen reduserer kjedehastigheten og strømforbruket til produktet.

2. Trykk på SavE-knappen på nytt for å koble ut

funksjonen. Den grønne LED-lampen slukkes. (Fig. 65) Slik stopper du produktet

1. Trykk på start/stopp-knappen til den grønne LED-

lampen slukkes. (Fig. 64)

2. Trykk på batteriutløserknappene, og fjern batteriet

fra batteriholderen for å unngå utilsiktet start. (Fig. 66) Trekk- og skyvetak Du kan sage gjennom tre med produktet i to forskjellige posisjoner.

• Kapping i trekkebevegelsen betyr at du kapper med bunnen av sverdet. Sagkjedet trekker seg gjennom treet når du kapper. I denne stillingen har du bedre kontroll over produktet og posisjonen til kastrisikosonen. (Fig. 67)

• Kapping i skyvebevegelsen betyr at du kapper med toppen av sverdet. Sagkjedet skyver produktet mot operatøren. (Fig. 68) ADVARSEL: Hvis sagkjedet setter seg fast i stammen, kan produktet bli skjøvet mot deg. Hold produktet i et fast grep, og kontroller at kastsonen til sverdet ikke berører treet og fører til et kast. (Fig. 69) Slik brukes kappeteknikken ADVARSEL: Bruk full gass når du kapper, og reduser turtallet til tomgang etter hvert kutt. OBS: Ikke la motoren gå for lenge uten belastning. Dette kan skade motoren.

1. Legg stammen på en sagkrakk. (Fig. 70)

ADVARSEL: Ikke kapp stammer i en stabel. Dette øker risikoen for kast og kan føre til alvorlig personskade eller dødsfall.

2. Fjern de avkappede trebitene fra arbeidsområdet.

ADVARSEL: Avkappede trebiter i kappeområdet øker risikoen for kast og at du mister balansen. Slik bruker du barkstøtten

1. Trykk barkstøtten inn i stammen på treet.

2. Gi full gass og drei produktet. Hold barkstøtten mot

stammen. Denne fremgangsmåten gjør det enklere å bruke kraften som trengs for å skjære gjennom stammen. (Fig. 71) Slik kapper du en stamme på bakken

1. Kapp gjennom stammen i trekkebevegelsen. Hold

full effekt, men vær forberedt på plutselige ulykker. (Fig. 72) ADVARSEL: Pass på at sagkjedet ikke berører bakken når du fullfører sagsnittet.

2. Kapp omtrent ⅔ gjennom stammen, og stopp. Roter

stammen, og kapp fra motsatt side. (Fig. 73) Kappe en stamme med støtte i den ene enden ADVARSEL: Pass på at stammen ikke splittes under kappingen. Følg instruksjonene nedenfor. (Fig. 74)

1. Kapp ca. ⅓ gjennom stammen i skyvebevegelsen.

2. Kapp ferdig gjennom stammen i trekkebevegelsen.

(Fig. 75) Kappe en stamme med støtte i begge ender ADVARSEL: Pass på at sagkjedet ikke blir sittende fast i stammen under kappingen. Følg instruksjonene nedenfor. (Fig. 76)

1. Kapp ca. ⅓ gjennom stammen i trekkebevegelsen.

2. Kapp gjennom resten av stammen i

skyvebevegelsen for å fullføre kappingen. (Fig. 77)

1951 - 003 - 20.06.2023ADVARSEL: Stopp motoren hvis sagkjedet setter seg fast i stammen. Bruk en hevarm til å åpne sagsnittet og frigjøre produktet. Ikke prøv å rykke løs produktet for hånd. Dette kan føre til personskade når produktet plutselig løsner. Slik bruker du kvistingsteknikken Merk: For tykke grener må du bruke kappeteknikken.

Slik brukes kappeteknikken på side 106

ADVARSEL: Ulykkesrisikoen er svært stor når du bruker kvistingsteknikken.

1. Fjern kvistene på høyre side av stammen.

a) Hold produktet på stammen, og la sverdet bevege seg langs stammen. b) Kapp i skyvebevegelsen. (Fig. 80)

3. Fjern kvistene på venstre side av stammen.

Slik kapper du trær og greiner som står i spenn på side 109 for instruksjoner om hvordan du kapper grener som står i spenn. Slik bruker du trefellingsteknikken ADVARSEL: Du trenger erfaring for å felle et tre. Om mulig bør du delta i et opplæringskurs for bruk av motorsag. Snakk med en erfaren bruker for å få mer kunnskap. Slik holder du sikker avstand

2. Forsikre deg om at ingen befinner seg i

risikoområdet før eller under fellingen. (Fig. 83) Slik beregner du fallretningen

1. Undersøk i hvilken retning det er nødvendig at treet

skal falle. Målet er å felle det til en posisjon der du enkelt kan kviste og kappe opp stammen. Det er også viktig at du står støtt og kan forflytte deg på en sikker måte. ADVARSEL: Hvis det er farlig eller ikke er mulig å felle treet i sin naturlige fallretning, må treet felles i en annen retning.

2. Undersøk den naturlige fallretningen til treet.

Undersøk for eksempel vinkelen og bøyen til treet, vindretningen, plasseringen til greinene og vekten av snø.

3. Undersøk om det finnes hindringer i nærheten, for

eksempel andre trær, kraftledninger, veier og/eller bygninger.

som kan brekke og treffe deg under fellingen.

6. Ikke la treet falle på et annet, stående tre. Det er

farlig å fjerne et tre som har satt seg fast. Se Frigjøre et fastsatt tre på side 108 . (Fig. 84) ADVARSEL: I kritiske fellingsoperasjoner må du ta av deg hørselsvernet umiddelbart etter at sagingen er fullført. Det er viktig at du hører lyder og varselsignaler. 1951 - 003 - 20.06.2023 107Slik rydder du stammen og forbereder tilbaketrekkingsruten din Kapp av alle grener fra skulderhøyde og nedover.

1. Kapp i trekkebevegelsen fra toppen og nedover.

Kontroller at treet er mellom deg og produktet. (Fig. 85)

2. Fjern underskog fra arbeidsområdet rundt treet.

hindringer som steiner, greiner og hull. Du må ha en tydelig tilbaketrekkingsrute når treet begynner å falle. Tilbaketrekkingsruten må ha en vinkel på ca. 135 grader i forhold til fallretningen.

2. Tilbaketrekkingsruten

(Fig. 86) Felle et tre Husqvarna anbefaler at du lager styreskår og deretter bruker sikkerhetshjørnemetoden når du feller et tre. Sikkerhetshjørnemetoden gjør det enklere å lage en korrekt brytekant og kontrollere fallretningen. ADVARSEL: Ikke fell trær med en diameter som er mer enn to ganger større enn sverdlengden. For å gjøre dette må du ha spesiell opplæring. Brytekant Det viktigste under en trefelling er å lage en korrekt brytekant. Med en korrekt brytekant kan du styre fallretningen og sørge for en trygg felling. Tykkelsen på brytekanten må være lik hele veien og være på minst 10% av treets diameter. ADVARSEL: Hvis brytekanten er feil eller for tynn, har du ingen kontroll over fallretningen. (Fig. 87) Slik lager du styreskårene

1. Lag styreskårene. Styreskårene skal være 1/4 av

diameteren til treet. Lag en vinkel på 45° mellom overskjæret og underskjæret. a) Lag overskjæret først. Rett inn fallretningsmerket (A) på produktet etter fallretningen til treet (B). Stå bak produktet, og hold treet på din høyre side. Sag med en trekkebevegelse. b) Lag underskjæret. Sørg for at enden av underskjæret er i samme punkt som enden av overskjæret. (Fig. 88)

2. Sørg for at styreskårlinjen er helt horisontal og i

rett vinkel (90°) mot fallretningen. Styreskårlinjen går gjennom punktet der to styreskårene møtes. (Fig. 89) Bruke sikkerhetshjørnemetoden Hovedskåret må lages litt over styreskåret. (Fig. 90) ADVARSEL: Vær forsiktig når du skjærer med sverdspissen. Begynn å skjære med den nedre delen av sverdspissen for å lage et innsnitt i stammen. (Fig. 91)

1. Hvis den effektive skjærelengden er lengre enn

treets diameter, utfører du følgende trinn (a–d). a) Lag et innsnitt rett inn i stammen for å fullføre bredden av brytekanten. (Fig. 92) b) Skjær i trekkebevegelsen til ⅓ av stammen står igjen. c) Trekk sverdet 5–10cm / 2–4 tommer bakover. d) Skjær gjennom resten av stammen for å lage et sikkerhetshjørne som er 5–10cm /2–4tommer bredt. (Fig. 93)

2. Hvis den effektive skjærelengden er kortere enn

treets diameter, utfører du følgende trinn (a–d). a) Gjør et innstikk rett inn i stammen. Innsnittet skal være på 3/5 av treets diameter. b) Skjær i trekkebevegelsen gjennom resten av stammen. (Fig. 94) c) Skjær rett inn i stammen fra den andre siden av treet for å fullføre brytekanten. d) Lag ferdig sikkerhetshjørnet ved å skjære i skyvebevegelsen til bare ⅓ av stammen er igjen. (Fig. 95)

3. Slå en kile inn i sagsnittet fra baksiden. (Fig. 96)

4. Skjær vekk hjørnet slik at treet faller.

Merk: Hvis treet ikke faller, slår du på kilen til treet faller.

5. Når treet begynner å falle, bruker du

tilbaketrekkingsruten for å komme deg bort fra treet. Gå minst 5m (15fot) unna treet. Frigjøre et fastsatt tre ADVARSEL: Det er svært farlig å fjerne et tre som sitter fast, og det innebærer en høy ulykkesrisiko. Hold deg utenfor risikoområdet, og ikke prøv å felle et tre som har satt seg fast. (Fig. 97)

1951 - 003 - 20.06.2023Den sikreste fremgangsmåten er å bruke én av følgende vinsjer:

3. Finn ut hva som er den sikreste fremgangsmåten for

å fjerne spenningen. Merk: I noen situasjoner er den eneste sikre fremgangsmåten å bruke en vinsj, ikke produktet.

4. Hold en posisjon der treet eller greinen ikke kan

treffe deg når spenningen blir fjernet. (Fig. 101)

5. Lag ett eller flere kutt av den nødvendige dybden for

å fjerne spenningen. Kutt i eller nær det maksimale spenningspunktet. Sørg for at treet eller greinen brekker i det maksimale spenningspunktet. (Fig. 102) ADVARSEL: Sag aldri rett gjennom et tre eller en grein som står i spenn. ADVARSEL: Vær svært forsiktig når du kapper et tre som står i spenn. Det er fare for at treet beveger seg raskt før eller etter kappingen. Det kan skje alvorlige personskader hvis du er i feil posisjon, eller hvis du kapper feil.

7. Fortsett å sage dypere inn i treet, til treet/greinen

bøyer seg, og spenningen blir frigjort. (Fig. 104)

8. Kapp treet/greinen fra motsatt side av bøyen etter at

spenningen er fjernet. Vedlikehold Innledning ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikehold på produktet. Vedlikeholdsskjema ADVARSEL: Fjern batteriet før du utfører vedlikehold. Under følger en liste over vedlikeholdstrinnene som må utføres på produktet. Se Vedlikehold på side 109 for mer informasjon. Vedlikehold Før bruk Ukentlig Månedlig Rengjør de utvendige delene av produktet. X Kontroller at kraftutløseren og kraftutløsersperren fungere riktig med hensyn til sikkerhet.

Rengjør kjedebremsen, og kontroller at den fungerer på en sikker måte. Kontrol- ler om kjedefangeren er skadet. Bytt den ved behov.

Snu sverdet daglig for jevnere slitasje. Kontroller at smørehullet i sverdet ikke er tett. Rengjør kjedesporet.

1951 - 003 - 20.06.2023 109Vedlikehold Før bruk Ukentlig Månedlig Kontroller at sverdet og sagkjedet har tilstrekkelig olje. X Kontroller sagkjedet. Se etter sprekker, og kontroller at sagkjedet ikke er stivt eller uvanlig slitt. Skift om nødvendig.

Rengjør luftinntaket på produktet. X Kontroller at skruer og mutre sitter stramt. X Kontroller at tastaturet fungerer som det skal, og at det ikke er skadet. X Bruk en fil til å fjerne grader på sverdkantene. X Kontroller tilkoblingene mellom batteriet og produktet. Kontroller tilkoblingen mel- lom batteriet og batteriladeren.

Tøm og rengjør oljetanken. X Blås forsiktig gjennom produktet og batterikjøleåpningene med trykkluft. X Vedlikehold av og kontroller av sikkerhetsanordningene på produktet Kontrollere kastbeskyttelsen Kontroller regelmessig kastbeskyttelsen og treghetsfunksjonen.

2. Kontroller at kastbeskyttelsen kan bevege seg fritt og

4. Hold i det bakre håndtaket, og slipp det fremre

ADVARSEL: Sørg for at sagbladet ikke berører bakken eller andre gjenstander.

2. Grip håndtakene med alle fingrene, og hold

produktet i et fast grep. (Fig. 108)

3. Gi full gass og vipp venstre håndledd forover til

kastbeskyttelsen, for å koble inn kjedebremsen. Sagkjedet skal stoppe umiddelbart. (Fig. 109) ADVARSEL: Ikke slipp det fremre håndtaket! Slik kontrollerer du kraftutløsersperren

1. Kontroller at kraftutløseren og kraftutløsersperren

kan bevege seg fritt, og at returfjærene fungerer som de skal. (Fig. 110)

2. Skyv kraftutløsersperren fremover (A) og ned (B).

Hold kraftutløsersperren mot håndtaket, og kontroller at den går tilbake til sin opprinnelige posisjon når du slipper den. (Fig. 111)

5. Slipp kraftutløseren, og forsikre deg om at sagkjedet

stopper og forblir i ro. ADVARSEL: Hvis sagkjedet roterer når kraftutløseren er i tomgangsstillingen, må du snakke med serviceforhandleren din. Slik kontrollerer du kjedefangeren

1. Forsikre deg om at det ikke er noen skader på

produktkroppen. (Fig. 113) Slik kontrollerer du funksjonene i brukergrensesnittet

2. Trykk på og hold inne start/stopp-knappen.

1. Rengjør batteriet og batteriholderen med en myk

2. Rengjør kjøleåpningene og batterikontaktene. (Fig.

ikke er skadet. Se etter sprekker og andre skader. (Fig. 115) Slik rengjør du kjølesystemet Kjølesystemet holder motortemperaturen nede. Kjølesystemet består av luftinntaket på venstre side av produktet og en vifte på motoren.

1. Rengjør kjølesystemet med en børste ukentlig, eller

tilstoppet. OBS: Et skittent eller tilstoppet kjølesystem kan føre til at produktet blir for varmt. Dette fører til skade på produktet. Slipe kjedet Informasjon om sverdet og sagkjedet ADVARSEL: Bruk vernehansker når du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan også forårsake skader. Bytt ut slitte eller skadde sverd og sagkjeder med sverd/sagkjede-kombinasjonene som anbefales av Husqvarna. Dette er nødvendig for å bevare sikkerhetsfunksjonene til produktet. Se Tilbehør på side 116 for å finne en liste over sverd og kjede- kombinasjoner som vi anbefaler.

• Sverdlengde, tommer/cm. Informasjon om sverdlengden finner man vanligvis på den bakre enden av sverdet. (Fig. 117)

• Antall drivlenker (stk). Antallet drivlenker avgjøres av sverdtypen. (Fig. 120)

• Sverdsporbredde, tommer/mm. Sporbredden på sverdet må være den samme som bredden på kjededrivlenken. (Fig. 121)

• Sagkjedehull og hull for kjedestrammertapp. Sverdet må være rettet inn etter produktet. (Fig. 122)

• Drivlenkebredde, mm/tommer (Fig. 123) Generell informasjon om filing av kapperne Ikke bruk et sløvt sagkjede. Hvis sagkjedet er sløvt, må du bruke mer kraft på å skyve sverdet gjennom treet. Hvis sagkjedet er svært sløvt, vil det ikke bli noen trefliser, men sagflis/sagmugg. Et skarpt sagkjede eter seg gjennom treet, og treflisene blir lange og tykke. Skjærtannen (A) og dybdemåleren (B) utgjør til sammen den kappende delen av sagkjedet, kapperen. Høydeforskjellen mellom de to gir skjæredybden (dybdemålerinnstillingen). (Fig. 124) Tenk på følgende når du filer en kapper:

• rundfildiameter (Fig. 128) Det er ikke enkelt å skjerpe et sagkjede riktig uten det riktige utstyret. Bruk Husqvarna-filmalen. Den hjelper deg med å opprettholde maksimum skjærekapasitet og risikoen for kast på et minimum. ADVARSEL: Kraften til kastet øker kraftig hvis du ikke følger de følgende instruksjonene om filing. Merk: Se Tilbehør på side 116 for å finne informasjon om filing av sagkjedet. Slipe kapperne

1. Bruk en rundfil og en filmal til å file skjæretennene.

instruksjonene som fulgte med filmalen.

3. Flytt filen fra innsiden av skjærtennene og utover.

Reduser trykket i trekkebevegelsen. (Fig. 130)

4. Fjern materiale fra den ene siden av alle

6. Kontroller at alle skjærtennene har samme lengde.

Generell informasjon om justering av dybdemålerinnstillingen Dybdemålerinnstillingen (C) reduseres når du skjerper skjærtannen (A). For å opprettholde maksimal skjærekapasitet må du fjerne filemateriale fra dybdemåleren (B) for å få den anbefalte dybdemålerinnstillingen. Se Tilbehør på side 116 for instruksjoner om å få den riktige dybdemålerinnstillingen for sagkjedet ditt. (Fig. 131) ADVARSEL: For høy dybdemålerinnstilling øker risikoen for kast. Justere dybdemålerinnstillingen Se instruksjonene i Slipe kapperne på side 111 før du justerer dybdemålerinnstillingen eller filer kapperen. Vi anbefaler at du justerer dybdemålerinnstillingen for hver tredje gang du skjerper skjærtennene. Vi anbefaler at du bruker dybdemålerverktøyet vårt til å få riktig dybdemålerinnstilling og vinkel for dybdemåleren. (Fig. 132)

1. Bruk en flat fil og et dybdemålerverktøy til

å justere dybdemålerinnstillingen. Bruk bare Husqvarna-dybdemålerverktøyet til å få riktig dybdemålerinnstilling og vinkel for dybdemåleren.

2. Plasser dybdemålerverktøyet på sagkjedet.

Merk: Se emballasjen til dybdemålerverktøyet for mer informasjon om hvordan du bruker verktøyet.

3. Bruk den flate filen til å fjerne den

delen av dybdemåleren som stikker ut av dybdemålerverktøyet. (Fig. 133) Stramme sagkjedet ADVARSEL: Et sagkjede uten riktig stramming kan løsne fra sverdet og forårsake alvorlig personskade eller død. Jo mer du bruker et sagkjede, jo lengre blir det. Det er viktig å justere sagkjedet regelmessig. Utfør en kontroll av sagkjedestrammingen hver gang du fyller på kjedeolje. Merk: Et nytt sagkjede har en innkjøringsperiode der du må kontrollere sagkjedestrammingen oftere.

1. Fold knotten ut til den åpnes. (Fig. 134)

2. Drei knotten mot klokken for å løsne drivhjuldekselet.

3. Drei kjedestrammerhjulet for å justere strammingen

av sagkjedet. Sagkjedet må ligge stramt mot sverdet. (Fig. 136) Merk: Drei hjulet ned (+) for mer stramming eller opp (-) for mindre stramming. Sagkjedet er strammet riktig når du enkelt kan dreie det for hånd mens det ligger stramt mot sverdet.

4. Drei knotten med klokken for å stramme

Bruk kombinasjonsverktøyet. (Fig. 139)

2. Løft fremre del av sverdet, og drei

kjedestrammerskruen. Bruk kombinasjonsverktøyet.

4. Stram sverdmutteren med kombinasjonsnøkkelen

samtidig som du løfter sverdtuppen. (Fig. 141)

5. Kontroller at du enkelt og fritt kan trekke sagkjedet

rundt for hånd og at det ikke henger ned fra sverdet. (Fig. 142) Merk:

Produktoversikt på side 95 for informasjon om plasseringen av kjedestrammerskruen på produktet ditt. Slik kontrollerer du sagkjedesmøringen Kontroller sagkjedesmøringen for hvert tredje batteribytte.

følgende kontroller. a) Kontroller om oljekanalen i sverdet er tilstoppet. Rengjør ved behov. (Fig. 144) b) Kontroller om sporet i sverdkanten er rent. Rengjør ved behov. (Fig. 145) c) Kontroller at sverdets nesehjul kan bevege seg fritt og at smørehullet i sverdets nesehjul ikke er tilstoppet. Rengjør og smør ved behov. (Fig. 146)

4. Hvis sagkjedesmøringen ikke fungerer etter at

2. Kontroller at sagkjedet er lett å bøye. Skift ut

saghodet hvis det er stivt.

3. Sammenlign sagkjedet med et nytt sagkjede for å

undersøke om nagler eller lenker er slitt.

4. Bytt sagkjedet når den lengste delen av

skjæretannen er kortere enn 4mm. Skift også sagkjedet hvis det er sprekker på kapperne. (Fig. 149) Slik kontrollerer du sverdet

1. Påse at oljekanalen ikke er blokkert. Rengjør om

nødvendig. (Fig. 144)

2. Kontroller om det er grader på sverdkantene. Fjern

alle grader ved hjelp av en fil. (Fig. 150)

3. Rengjør sporet i sverdet. (Fig. 145)

4. Undersøk sporet i sverdet for slitasje. Bytt sverdet

ved behov. (Fig. 151)

5. Undersøk om sverdspissen er ru eller svært slitt.

6. Kontroller at sverdets nesehjul kan bevege seg fritt,

og at smørehullet i nesehjulet ikke er tilstoppet. Rengjør og smør ved behov. (Fig. 146)

7. Snu sverdet daglig for å forlenge levetiden. (Fig.

153) Feilsøking Brukergrensesnitt LED-skjerm Mulige feil Mulig løsning Advarselsindi- katoren blinker. Kjedebremsen er satt på. Koble ut kjedebremsen. Temperaturav- vik La produktet kjøle seg ned. Overbelastning. Sagkjedet kan ikke bevege seg. Løsne sagkjedet. Kraftutløseren og start/stopp- knappen tryk- kes på samti- dig. Slipp kraftutløseren, og aktiver produktet. Grønn aktive- ringslampe blinker. Lav batteris- penning Lad batteriet. Advarselsindi- katoren er på. Service Snakk med serviceforhandleren din. 1951 - 003 - 20.06.2023 113Batteri LED-display Mulige feil Mulig løsning Grønn LED-lampe blinker. Lav batterispenning. Lad batteriet. Feilindikatoren blinker. Temperaturavvik. Bruk batteriet i temperaturer mellom –10°C (14°F) og 40°C (104°F). For sterk spenning Kontroller at nettspenningen samsva- rer med spenningen for produktet. Se typeskiltet på produktet. Fjern batteriet fra batteriladeren. LED-feilindikatoren tennes. For stor forskjell mellom cellene (1V). Snakk med serviceforhandleren din. Batterilader Tilstand Mulige feil Mulig fremgangsmåte Ladelampen lyser rødt. Permanent feil med batterila- deren. Ta kontakt med forhandleren din. Ladelampen blinker grønt. Temperaturavvik – Batteriet er for kaldt eller for varmt for bruk eller lading. La batteriet avkjøles, eller varm det opp. Når batteriet har riktig temperatur, kan det brukes eller lades igjen. Bruk batteriladeren i omgivelsestemperaturer på mel- lom 5°C (41°F) og 40°C (104°F). Ladelampen blinker rødt. Defekt batteri Ta kontakt med forhandleren din. Transport, oppbevaring og avhending Transport og oppbevaring

• De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.

• Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.

• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.

• Bruk tape på åpne kontakter når du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.

• Fjern batteriet ved lagring og transport.

• Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.

• Lad opp batteriet til 30–50% før du setter det til oppbevaring i lange perioder.

• Oppbevar batteriladeren på et sted som er lukket og tørt.

• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte personer røre utstyret. Oppbevar utstyret i et område som kan låses.

• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.

• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.

0,2/200 Vekt Motorsag uten batteri, sverd og sagkjede og med tom kjedeoljetank, kg 3,5 Støyutslipp

Lydeffektnivå, målt dB(A) 99 Lydeffektnivå, garantert L

Lydtrykknivå ved brukerens øre, målt etter EN 62841-1 91 Vibrasjonsnivåer

Utslipp av støy til omgivelsene målt som støyeffekt (L

Vibrasjonsnivå i henhold til EN62841-4-1. Rapporterte data for vibrasjonsnivå har en typisk statistisk spred- ning (standardavvik) på ±1,5m/s

. Oppgitte vibrasjonsdata fra målinger når maskinen er utstyrt med en sverdlengde og anbefalt kjedetype. Hvis maskinen er utstyrt med en annen sverdlengde, kan vibrasjonsnivået variere med maksimalt ±1,5m/s

1951 - 003 - 20.06.2023 115240i Effektiv skjærelengde, tommer/cm 13–15–17/33,7–37,6–43,1 Type drivhjul / antall tenner 6 Maksimal kjedehastighet / (normal modus), m/s 11,8 Maksimal kjedehastighet / (SavE-modus), m/s 9,4 Tilbehør Kombinasjoner av sverd og sagkjede Skjæreutstyret nedenfor er godkjent for produktet. Sverd Sagkjede Type Lengde, tom- mer Deling, tom- mer Sporbredde,

55014-1:2021; EN 55014-2:2021. Kontrollorgan: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, har utført EU-typeundersøkelsen i henhold til maskindirektivets (2006/42/EF) artikkel 12, punkt 3b. Sertifikatet har følgende nummer: BM 50558450 0001. Den leverte motorsagen samsvarer med det eksemplaret som gjennomgikk EF-typeprøving. For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 115
