LIETOŠANAS INSTRUKCIJA 240i HUSQVARNA

• Huskvarna, 2022-07-31 Claes Losdal, Mokslinių tyrimų ir plėtros skyriaus vadovas, „Husqvarna AB“ Atsakingas už techninę dokumentaciją 352 1951 - 003 - 20.06.2023Saturs Ievads p. 353

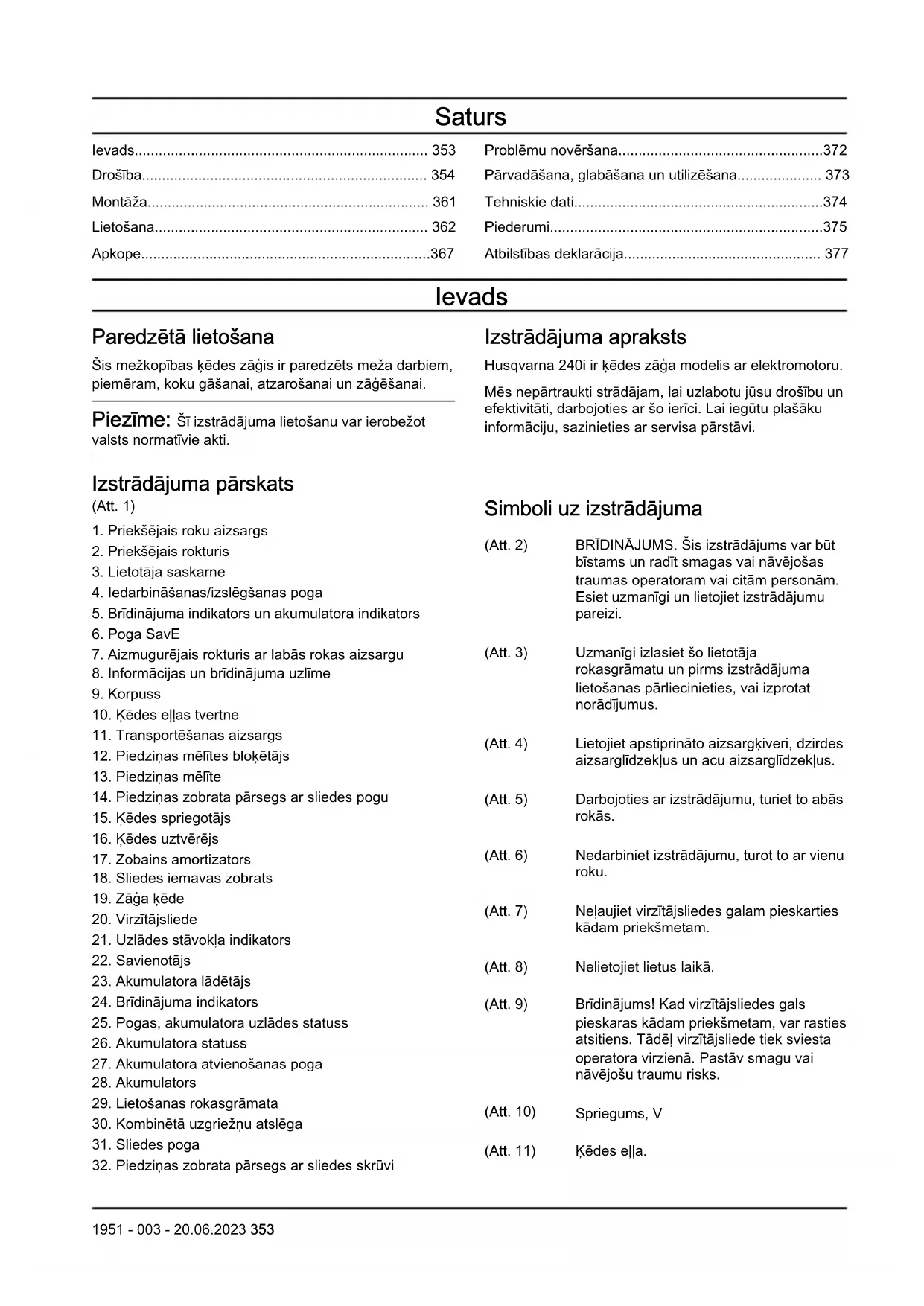

• Drošība p. 354
• Montāža p. 361
• Lietošana p. 362
• Apkope p. 367
• Problēmu novēršana p. 372
• Pārvadāšana, glabāšana un utilizēšana p. 373
• Tehniskie dati p. 374
• Piederumi p. 375
• Atbilstības deklarācija Ievads Paredzētā lietošana Šis mežkopības ķēdes zāģis ir paredzēts meža darbiem, piemēram, koku gāšanai, atzarošanai un zāģēšanai. Piezīme: Šī izstrādājuma lietošanu var ierobežot valsts normatīvie akti. Izstrādājuma apraksts Husqvarna 240i ir ķēdes zāģa modelis ar elektromotoru. Mēs nepārtraukti strādājam, lai uzlabotu jūsu drošību un efektivitāti, darbojoties ar šo ierīci. Lai iegūtu plašāku informāciju, sazinieties ar servisa pārstāvi. Izstrādājuma pārskats (Att. 1) p. 377

1. Priekšējais roku aizsargs

2. Priekšējais rokturis

3. Lietotāja saskarne

4. Iedarbināšanas/izslēgšanas poga

5. Brīdinājuma indikators un akumulatora indikators

7. Aizmugurējais rokturis ar labās rokas aizsargu

8. Informācijas un brīdinājuma uzlīme

11. Transportēšanas aizsargs

12. Piedziņas mēlītes bloķētājs

13. Piedziņas mēlīte

14. Piedziņas zobrata pārsegs ar sliedes pogu

15. Ķēdes spriegotājs

21. Uzlādes stāvokļa indikators

23. Akumulatora lādētājs

24. Brīdinājuma indikators

29. Lietošanas rokasgrāmata

30. Kombinētā uzgriežņu atslēga

32. Piedziņas zobrata pārsegs ar sliedes skrūvi

Simboli uz izstrādājuma (Att. 2) BRĪDINĀJUMS. Šis izstrādājums var būt bīstams un radīt smagas vai nāvējošas traumas operatoram vai citām personām. Esiet uzmanīgi un lietojiet izstrādājumu pareizi. (Att. 3) Uzmanīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat norādījumus. (Att. 4) Lietojiet apstiprināto aizsargķiveri, dzirdes aizsarglīdzekļus un acu aizsarglīdzekļus. (Att. 5) Darbojoties ar izstrādājumu, turiet to abās rokās. (Att. 6) Nedarbiniet izstrādājumu, turot to ar vienu roku. (Att. 7) Neļaujiet virzītājsliedes galam pieskarties kādam priekšmetam. (Att. 8) Nelietojiet lietus laikā. (Att. 9) Brīdinājums! Kad virzītājsliedes gals pieskaras kādam priekšmetam, var rasties atsitiens. Tādēļ virzītājsliede tiek sviesta operatora virzienā. Pastāv smagu vai nāvējošu traumu risks. (Att. 10) Spriegums, V (Att. 11) Ķēdes eļļa. 1951 - 003 - 20.06.2023 353(Att. 12) Zāģa ķēdes griešanās virziens un maksimālais virzītājsliedes garums. (Att. 13) Līdzstrāva. (Att. 21) Ķēdes bremze; ieslēgta(uz priekšu). Ķēdes bremze; iz- slēgta(atpakaļ). (Att. 22) Ķēdes virziens. (Att. 23) Datu plāksnītē ir norādīts sērijas numurs. yyyy ir ra- žošanas gads, ww ir ražo- šanas nedēļa. Piezīme: Pārējie uz izstrādājuma norādītie simboli/ norādes atbilst dažu valstu sertifikācijas prasībām. Simboli uz akumulatora un/vai akumulatoru lādētāja (Att. 24) Utilizējiet šo izstrādājumu elek- trisko un elektronisko ierīču pārstrādes uzņēmumā. (Attie- cas vienīgi uz Eiropu) (Att. 14) Vides marķējums. Izstrādājums vai iepakojums nav sadzīves atkritumi. Nododiet to pārstrādei apstiprinātā elektrisko un elektronisko ierīču savākšanas punktā. (Att. 15) Šis izstrādājums atbilst spēkā esošo ES direktīvu prasībām. (Att. 16) Šis izstrādājums atbilst spēkā esošajām AKdirektīvām. (Att. 17) Trokšņa izplūdes vidē uzlīme atbilstoši Eiropas Direktīvai 2000/14/EK , Apvienotās Karalistes direktīvām un Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšņa kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 374 un uz etiķetes. (Att. 18) Bezatteices transformators. (Att. 19) Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās. (Att. 20) Dubultā izolācija. Ražotājs Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi drošības brīdinājumi par elektriskā darbarīka lietošanu BRĪDINĀJUMS: Izlasiet visas drošības instrukcijas, norādījumus, apskatiet attēlus un specifikācijas, kas ir komplektā ar šo elektrisko darbarīku. Tālāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas triecienu, aizdegšanos un/vai nopietnas traumas.

• Saglabājiet visus brīdinājumus un norādījumus turpmākām uzziņām. Brīdinājumos izmantotais termins “elektriskais darbarīks” attiecas uz elektrisko 354 1951 - 003 - 20.06.2023darbarīku, kura barošanu nodrošina elektrotīkls (ar kabeli) vai akumulators (bez kabeļa). Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgās un tumšās vietās bieži notiek negadījumi.

• Nelietojiet elektriskos darbarīkus sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Elektriskie darbarīki rada dzirksteles, kas var izraisīt putekļu vai izgarojumu aizdegšanos.

• Elektriskā darbarīka lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt kontroli. Elektrodrošība

• Elektriskā darbarīka kontaktspraudņiem jāatbilst elektrotīkla kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! Ar iezemētiem elektriskajiem darbarīkiem nedrīkst izmantot nekādus pārejas spraudņus. Nepārveidotas kontaktdakšas un atbilstošas kontaktligzdas samazina strāvas triecienu risku.

• Nepieļaujiet ķermeņa saskari ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts strāvas trieciena risks.

• Elektriskos darbarīkus nedrīkst pakļaut lietus vai mitruma iedarbībai. Elektriskajā instrumentā iekļuvis ūdens paaugstina strāvas trieciena risku.

• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet kabeli elektriskā instrumenta pārvietošanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies vadi paaugstina strāvas trieciena risku.

• Lietojot elektrisko instrumentu ārpus telpām, izmantojiet lietošanai ārā piemērotu pagarinātāju. Lietošanai ārā piemērota pagarinājuma vada izmantošana samazina elektriskās strāvas trieciena risku

• Ja no elektriskā instrumenta lietošanas mitros apstākļos nevar izvairīties, izmantojiet paliekošās strāvas ierīci (residual current device— RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks. Individuālā aizsardzība

• Lietojot elektrisko darbarīku, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet elektrisko darbarīku, kad esat noguris, kā arī narkotiku, alkohola vai zāļu iespaidā. Acumirklīga neuzmanība strādājot ar elektrisko darbarīku var radīt smagas traumas.

• Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, ķiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.

Nepieļaujiet nejaušu ierīces ieslēgšanos. Pirms darbarīka pievienošanas strāvas avotam un/vai akumulatora blokam, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā stāvoklī. Elektrisko darbarīku pārvietošana, turot pirkstu uz slēdža, vai darbarīku pieslēgšana barošanai, ja slēdzis ir ieslēgts, var izraisīt negadījumus.

• Pirms elektriskā darbarīka ieslēgšanas noņemiet regulēšanas atslēgu vai uzgriežņu atslēgu. Uz elektriskā darbarīka rotējošajām detaļām atstāta uzgriežņu atslēga vai atslēga var radīt traumu.

• Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt elektrisko darbarīku negaidītās situācijās.

• Attiecīgi apģērbieties. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Nepieļaujiet matu un apģērba saskari ar kustīgajām daļām. Vaļīgas drēbes, rotaslietas vai gari mati var ieķerties kustīgajās detaļās.

• Ja komplektācijā ir iekļautas pievienojamas putekļu iesūkšanas ierīces un savākšanas konteineri, pārbaudiet, vai tie ir piestiprināti un tiek pareizi izmantoti. Putekļu savākšanas līdzekļu izmantošana var samazināt ar tiem saistītos draudus.

• Nekļūstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi apguvis to lietošanu. Neuzmanīga rīcība var izraisīt nopietnu traumu vienā acumirklī. Elektriskā darbarīka lietošana un uzturēšana

• Nelietojiet elektrisko darbarīku ar spēku. Izmantojiet konkrētajam darbam piemērotu elektrisko darbarīku. Izmantojot pareizo elektrisko darbarīku ar tam paredzēto ātrumu, darbu var paveikt labāk un drošāk.

• Nelietojiet elektrisko darbarīku, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Elektriskais darbarīks, kuru nevar vadīt, izmantojot slēdzi, rada draudus un ir jāremontē.

• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai elektrisko darbarīku novietošanas uzglabāšanai atvienojiet kontaktspraudni no strāvas avota un/vai izņemiet akumulatora bloku. Šādi piesardzības pasākumi samazina nejaušas elektriskā darbarīka palaišanas risku.

• Novietojiet elektrisko darbarīku, kas darbojas tukšgaitā, bērniem nepieejamā vietā un neļaujiet to lietot personām, kas nepārzina tā lietošanu vai šeit sniegtos norādījumus. Nonākot rokās lietotājam bez atbilstošām zināšanām, elektriskie darbarīki ir bīstami.

• Apkopiet elektriskos instrumentus un piederumus. Pārbaudiet kustīgo detaļu salāgojumu un saķeri, bojājumus un jebkādus citus faktorus, kas var ietekmēt elektriskā darbarīka darbību. Ja darbarīks bojāts, pirms tā lietošanas veiciet remontu. Daudzu nelaimes gadījumu iemesls ir slikti uzturēti elektriskie darbarīki. 1951 - 003 - 20.06.2023 355• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.

• Lietojiet elektriskos instrumentus, piederumus un asmeņus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ņemot vērā darba apstākļus un veicamos uzdevumus. Elektriskā instrumenta lietošana tam neparedzētiem mērķiem var radīt bīstamas situācijas.

• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt eļļas un smērvielas. Slīdīgi rokturi un turēšanas virsmas traucē drošu darbarīka izmantošanu un vadību negaidītās situācijās. Akumulatora rīka lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var kļūt ugunsbīstams, lietojot to ar cita veida akumulatora bloku.

• Izmantojiet elektriskos darbarīkus tikai ar tiem paredzētajiem akumulatoru blokiem. Jebkura cita akumulatora bloka lietošana var radīt traumas un ugunsgrēka risku.

• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spaiļu savienošana var radīt apdegumus vai aizdegšanos.

• Nepareizi lietojot, no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No baterijas iztecējis šķidrums var radīt kairinājumu vai apdegumus.

• Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, eksploziju vai traumu gūšanas risku.

• Nepakļaujiet akumulatoru bloku vai darbarīku ugunij vai pārmērīgi augstai temperatūrai. Ja pakļausit iekārtu uguns iedarbībai vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265°F), var notikt sprādziens.

• Ņemiet vērā visas uzlādes instrukcijas un nelādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus instrukcijās norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt ugunsgrēka risku. Apkope

• Uzticiet elektriskā darbarīka apkopi kvalificētam remontdarbu speciālistam, kas izmanto tikai oriģinālas rezerves daļas. Tādējādi tiks garantēta elektriskā darbarīka lietošanas drošība.

• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes nodrošinātājs. Ķēdes zāģa vispārējie drošības brīdinājumi

• Turiet visas ķermeņa daļas drošā attālumā no ķēdes zāģa, ja tas darbojas! Pirms iedarbināt ķēdes zāģi, pārliecinieties, ka zāģa ķēde nekam nepieskaras. Strādājot ar ķēdes zāģi, pietiek ar brīdi neuzmanības, lai ierautu zāģa ķēdē jūsu apģērbu vai ķermeņa daļu.

• Vienmēr turiet ķēdes zāģi ar labo roku uz aizmugurējā roktura un ar kreiso roku uz priekšējā roktura. Nekad neturiet ķēdes zāģi apgrieztā roku izvietojumā, jo tas palielina traumu risku.

• Turiet ķēdes zāģi tikai aiz izolētās rokturu virsmas, jo zāģa ķēde var saskarties ar slēptiem vadiem. Zāģa ķēdes, kas saskaras ar vadu, kurā ir strāva, var novadīt strāvu uz ķēdes zāģa atsegtajām metāla daļām un radīt strāvas triecienu operatoram.

• Izmantojiet acu aizsarglīdzekļus. Ieteicams izmantot arī papildu aizsargaprīkojumu dzirdei, galvai, rokām, kājām un pēdām. Atbilstošs drošības aprīkojums samazinās traumu gūšanas risku, ko rada lidojoši gruži vai nejauša saskare ar zāģa ķēdi.

• Neizmantojiet ķēdes zāģi, atrodoties kokā, uz kāpnēm, jumta vai uz citas nestabilas pamatnes. Šāda ķēdes zāģa izmantošana var radīt smagas traumas.

• Vienmēr stāviet stabili un darbiniet ķēdes zāģi tikai tad, ja atrodaties uz nekustīgas, drošas un līdzenas virsmas. Uz slidenas vai nestabilas virsmas varat zaudēt līdzsvaru vai kontroli pār ķēdes zāģi.

• Zāģējot nospriegotu zaru, esiet uzmanīgi, jo tas var atlēkt atpakaļ savā sākotnējā stāvoklī. Kad koka šķiedru spriegojums mazinās, nospriegotais zars var atsisties pret operatoru, kurš var zaudēt kontroli pār ķēdes zāģi.

• Esiet īpaši piesardzīgi, zāģējot krūmus un jaunos kociņus. Tievākie zari var ieķerties zāģa ķēdē un atlēkt atpakaļ jūsu virzienā, vai likt jums zaudēt līdzsvaru.

• Turiet ķēdes zāģi aiz priekšējā roktura, kad zāģis ir izslēgts, un drošā attālumā no sava ķermeņa. Transportējot vai uzglabājot ķēdes zāģi, vienmēr uzlieciet virzītājsliedes pārsegu. Atbilstoša rīkošanās ar ķēdes zāģi samazinās iespējamo risku nonākt saskarē ar kustīgo zāģa ķēdi.

• Ievērojiet eļļošanas, ķēdes spriegošanas un sliedes un ķēdes maiņas norādījumus. Nepareizi nospriegota vai ieeļļota ķēde var pārtrūkt vai palielināt atsitiena risku.

• Zāģējiet tikai koku. Neizmantojiet ķēdes zāģi tam neparedzētos nolūkos. Piemēram: neizmantojiet motorzāģi, lai zāģētu metālu, plastmasu, mūri vai

Ja pārzināt visus zāģēšanas un darba paņēmienus un darbība ir droša(pacēlāja kauss, virves, drošības jostas), var tikt pieļautas atkāpes no šiem drošības noteikumiem. 356 1951 - 003 - 20.06.2023būvmateriālus, kas nav izgatavoti no koka. Ķēdes zāģa izmantošana neparedzētiem mērķiem var radīt bīstamas situācijas.

• Nemēģiniet nogāzt koku, pirms neesat novērtējis saistītos riskus un sapratis, kā tos novērst. Koka gāšanās var radīt smagas traumas operatoram vai tuvumā esošajām personām.

• Ievērojiet visas instrukcijas, attīrot laukumu no iestrēguša materiāla, uzglabājot ķēdes zāģi(motorzāģi) vai veicot tā apkopi. Pārliecinieties, ka slēdzis ir izslēgts un akumulatoru bloks ir izņemts. Ja ķēdes zāģis negaidīti sāk darboties, kamēr attīrāt laukumu no iestrēguša materiāla vai veicat ķēdes zāģa apkopi, iespējamas smagas traumas.

• Darbiniet motorzāģi, atrodoties kokā, tikai tad, ja ir iegūtas praktiskas zināšanas par šāda darba veikšanu. Motorzāģa darbināšana, atrodoties kokā, bez atbilstošas apmācības var palielināt nopietnu traumu gūšanas risku. Atsitiena cēloņi un operatora izvairīšanās no

Atsitiens var rasties, kad virzītājsliedes priekšgals vai gals saskaras ar kādu priekšmetu, vai kad iezāģējums kokā aizveras un iespiež zāģa ķēdi. Saskaršanās ar sliedes galu dažos gadījumos var izraisīt pēkšņu pretēji vērstu reakciju, atsitienā strauji virzot virzītājsliedi augšup un operatora virzienā. Zāģa ķēdes iespiešana virzītājsliedes augšējā galā var strauji virzīt virzītājsliedi atpakaļ operatora virzienā. Jebkuras šādas reakcijas rezultātā jūs varat zaudēt kontroli pār zāģi, un gūt nopietnas traumas. Nepaļaujieties tikai uz drošības ierīcēm, ar kurām aprīkots zāģis. Kā ķēdes zāģa lietotājam jums ir jāveic vairākas darbības, lai zāģēšanas darbu laikā nepieļautu negadījumus vai traumas. Atsitiens ir ķēdes zāģa nepareizas lietošanas un/vai nepareizu ekspluatācijas procedūru vai ekspluatācijas apstākļu sekas un to var nepieļaut, veicot tālāk aprakstītos atbilstošos piesardzības pasākumus.

• Turiet ķēdes zāģi stingrā tvērienā, ar īkšķiem un pārējiem pirkstiem aptverot ķēdes zāģa rokturus, turiet ar abām rokām un ieņemiet tādu stāju un roku pozīciju, lai varētu pretoties atsitiena spēkam. Operators var kontrolēt atsitiena spēkus, ja ir veikti atbilstoši piesardzības pasākumi. Neatlaidiet ķēdes zāģi.

• Nesniedzieties pārāk augstu un nezāģējiet virs plecu augstuma. Tas palīdzēs izvairīties no nejaušas sliedes gala saskares un efektīvāk kontrolēt ķēdes zāģi neparedzētos gadījumos.

• Nomaiņai izmantojiet tikai virzītājsliedes un zāģa ķēdes, ko norādījis ražotājs. Neatbilstošas rezerves virzītājsliedes un zāģa ķēdes var izraisīt ķēdes pārtrūkšanu un/vai atsitienu.

• Ievērojiet ražotāja instrukcijas par zāģa ķēdes asināšanu apkopi. Dziļummēra augstuma samazināšana var izraisīt palielinātu atsitienu. SAGLABĀJIET ŠĪS INSTRUKCIJAS. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams rīks, ja ar to nerīkojas uzmanīgi vai ja to lieto nepareizi. Šis izstrādājums var izraisīt .smagas vai nāvējošas traumas operatoram vai citām personām. Tāpēc ir ļoti svarīgi izlasīt un saprast šo lietotāja rokasgrāmatu.

• Neveiciet izstrādājumā nekādas izmaiņas, ko nav apstiprinājis ražotājs. Nelietojiet izstrādājumu, kuram citam personas ir veikušas izmaiņas, un vienmēr izmantojiet oriģinālos piederumus. Ražotāja neapstiprinātu izmaiņu dēļ operators vai citas personas var gūt smagas vai nāvējošas traumas.

• Ilgstoši ieelpojot ķēdes eļļas tvaikus un zāģu skaidas, var rasties veselības problēmas.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu smagu vai nāvējošu traumu risku, mēs iesakām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju. Darba drošības norādījumi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šajā lietošanas rokasgrāmatā sniegtā informācija neaizstāj profesionālās zināšanas un pieredzi. Ja nokļūstat situācijā, kurā nejūtaties droši, izslēdziet izstrādājumu. Vērsieties pie izplatītāja vai profesionāla ķēdes zāģa operatora. Nekad nedariet neko, par ko neesat pārliecināts!

• Ja rodas jautājumi par izstrādājuma darbību, sazinieties ar izplatītāju vai Husqvarna. Mēs varam sniegt informāciju par efektīvu un drošu izstrādājuma lietošanu. Ja iespējams, piedalieties apmācībā par ķēdes zāģa lietošanu. Informāciju par pieejamiem mācību materiāliem un apmācību varat lūgt izplatītājam, mežsaimniecības mācību iestādei vai bibliotēkai.

• Pirms šī izstrādājuma lietošanas jums jāizprot atsitiena ietekme un tās novēršana. Skatiet šeit: Informācija par atsitienu lpp. 363

Bieži uzdotie jautājumi par atsitienu lpp. 364 lai atrastu norādījumus.

• Nelietojiet izstrādājumu, akumulatoru vai akumulatora lādētāju, kas ir bojāts vai nedarbojas pareizi.

• Nepieskarieties zāģa ķēdei, kad tā griežas. Šādi var gūt smagas vai nāvējošas traumas. 1951 - 003 - 20.06.2023 357• Neizmantojiet izstrādājumu, ja esat noguris, ja esat lietojis alkoholu, narkotikas, medikamentus vai jebko, kas var negatīvi ietekmēt redzi, modrību, koordināciju vai spriestspēju.

• Darbs sliktos laikapstākļos ir nogurdinošs un bieži rada papildu risku. Paaugstinātā riska dēļ nav ieteicams izmantot izstrādājumu ļoti sliktos laikapstākļos, piemēram, biezā miglā, stiprā lietū, spēcīgā vējā, lielā aukstumā, negaisa laikā un tamlīdzīgos apstākļos.

• Neiedarbiniet izstrādājumu, ja vadsliede, zāģa ķēde un visi pārsegi nav uzstādīti pareizi. Pretējā gadījumā piedziņas ķēdesrats var kļūt vaļīgs un radīt smagas traumas. Skatiet šeit: Montāža lpp. 361 lai atrastu norādījumus. (Att. 25)

• Dažkārt skaidas iestrēgst ķēdesrata pārsegā un izraisa zāģa ķēdes iestrēgšanu. Pirms tīrīšanas vienmēr apturiet motoru.

• Uzmaniet apkārtni. Pārliecinieties, ka citas personas vai dzīvnieki nevar traucēt jums vadīt izstrādājumu vai nonākt saskarē ar to. (Att. 26)

• Neļaujiet bērniem lietot izstrādājumu vai atrasties tā tuvumā. Tā kā izstrādājums ir viegli iedarbināms, bērni to var nejauši iedarbināt, ja netiek uzraudzīti. Tas var radīt smagas traumas.

• Ja nevarat izstrādājumu paturēt redzes lokā vai ja to kaut uz brīdi atstājat, izņemiet akumulatoru.

• Lai pārvaldītu izstrādājumu, jāstāv stabili. Nelietojiet izstrādājumu, stāvot uz kāpnēm vai atrodoties kokā. Nelietojiet izstrādājumu, ja neatrodaties uz stingras pamatnes.

• Lai strādātu, uzkāpjot kokā, jāpārzina īpašas zāģēšanas un darba metodes, kas jāievēro, lai mazinātu traumu risku. Nekādā gadījumā neveiciet darbus, uzkāpjot kokā, ja nav izieta konkrētā šādiem darbiem nepieciešamā profesionālā apmācība, tostarp drošības un kāpšanas aprīkojumu(piemēram, drošības jostu, virvju, siksnu, dzelkšņu, āķu, karabīņu u.c.) lietošanas apmācība.

• Nekādā gadījumā nemēģiniet noķert nozāģētās koka daļas. Nekad neveiciet zāģēšanu kokā, ja stiprinājumam ir izmantota tikai viena virve. Vienmēr izmantojiet divas stiprinājuma virves. (Att. 27)

• Rīkojieties neuzmanīgi, palielinās atsitiena risks. Atsitiens var notikt, ja vadsliedes atsitiena zona nejauši pieskaras zaram, kokam vai citam priekšmetam. (Att. 28)

• Neturiet izstrādājumu ar vienu roku. Šo izstrādājumu nevar droši vadīt, turot tikai ar vienu roku.

• Nelietojiet šo izstrādājumu augstāk par plecu līmeni un nemēģiniet zāģēt ar vadsliedes galu. (Att. 29)

• Nelietojiet izstrādājumu situācijās, kur nevarat saņemt palīdzību, ja notiek negadījums.

• Pirms izstrādājuma pārvietošanas izslēdziet to un aktivizējiet ķēdes bremzi. Turiet izstrādājumu tā, lai vadsliede un zāģa ķēde būtu vērsta uz aizmuguri. Pirms transportēšanas vai pārvietošanas uzlieciet uz vadsliedes transportēšanas aizsargu.

• Kad izstrādājums jānoliek uz zemes, aktivizējiet ķēdes bremzi un paturiet izstrādājumu savā redzes lokā. Ja izstrādājums ilgāku laiku netiek lietots, izslēdziet to un izņemiet akumulatoru.

• Pastāv risks, ka piedziņas sistēmā var iesprūst koka skaidas. Tādā gadījumā zāģa ķēde var iestrēgt. Pirms izstrādājuma tīrīšanas vienmēr izslēdziet to un izņemiet akumulatoru.

• Pārliecinieties, ka varat droši pārvietoties. Izvērtējiet apstākļus un apkārtnes reljefu, meklējot iespējamos šķēršļus, piemēram, saknes, akmeņus, zarus, grāvjus u.c. Esiet uzmanīgi, strādājot slīpumā.

• Vibrāciju līmenis pieaug, ja zāģējāt ar nepareizu vai nepareizi uzasinātu griešanas aprīkojamu. Cietu koku, piemēram, lapu koku, zāģēšana rada vairāk vibrāciju nekā mīkstu koku, piemēram, skujkoku, zāģēšana. (Att. 30)

• Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas bojājumus. Ja jūtat pārmērīgas vibrācijas ietekmes simptomus, sazinieties ar ārstu. Simptomi var būt šādi: nejutīgums, tirpšana, dūrieni, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti parādās pirkstos, plaukstās vai plaukstu locītavās aukstā laikā.

• Izvairieties no situācijām, kurās jūsu prasmes ir nepietiekamas.

• Nav iespējams aprakstīt pilnīgi visas situācijas, ar kurām varat saskarties, izmantojot šo izstrādājumu. Vienmēr rīkojieties piesardzīgi un saprātīgi. (Att. 31) Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus. (Att. 32)

• Vairākums ar ķēdes zāģi(motorzāģi) saistīto negadījumu notiek, ja zāģa ķēde saskaras ar lietotāju. Darba laikā ir jāizmanto individuālais aizsargaprīkojums. Individuālais aizsargaprīkojums negarantē pilnīgu aizsardzību pret traumām, taču tas samazina traumas smagumu, ja notiek negadījums. Lai iegūtu ieteikumus par izmantojamo aprīkojumu, sazinieties ar vietējo apkopes sniedzēju.

• Apģērbam jābūt pieguļošam, taču tas nedrīkst ierobežot kustības. Regulāri pārbaudiet individuālā aizsargaprīkojuma stāvokli.

1951 - 003 - 20.06.2023• Izmantojiet apstiprinātu aizsargķiveri.

• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Ilgstoša uzturēšanās troksnī var radīt neatgriezeniskus dzirdes bojājumus.

• Lai samazinātu izsviestu priekšmetu radītu traumu risku, lietojiet apstiprinātas aizsargbrilles vai sejas vizieri. Motorzāģis var ar lielu spēku izsviest, piemēram, zāģu skaidas, mazus koka gabaliņus u.c. priekšmetus. Tas var izraisīt smagas traumas, it īpaši acu traumas.

• Lietojiet cimdus, kas aizsargā no zāģa ķēdes.

• Lietojiet darba bikses, kas aizsargā no zāģa ķēdes.

• Lietojiet darba apavus, kas aizsargā no zāģa ķēdes— ar tērauda purngaliem un neslīdošām zolēm.

• Vienmēr jābūt pieejamam pirmās palīdzības komplektam.

• Dzirksteļu risks. Lai nepieļautu meža ugunsgrēkus, turiet tuvumā ugunsdzēšamo aparātu un lāpstu. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.

• Regulāri pārbaudiet drošības ierīces. Skatiet šeit: Izstrādājuma drošības ierīču apkope un pārbaudes lpp. 368

• Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi. Lietotāja saskarnes funkcijas Lietotāja saskarnē ir iedarbināšanas/apturēšanas poga, SavE poga, akumulatora statusa un brīdinājuma indikators. Brīdinājuma indikators mirgo, ja ir aktivizēta ķēdes bremze vai ja pastāv pārslodzes risks. Pārslodzes aizsardzība īslaicīgi izslēdz izstrādājumu, un to nevar lietot, līdz temperatūra samazinās. Ja brīdinājuma indikators deg nepārtraukti, sazinieties ar izplatītāju, kas nodrošina apkopi. (Att. 33) Papildinformāciju par lietotāja saskarni skatiet šeit: Izstrādājuma pārskats lpp. 353

Automātiskās izslēgšanas funkcija Šim izstrādājumam ir automātiskās izslēgšanas funkcija, kas izslēdz izstrādājumu, ja tas netiek lietots 3minūtes. Ķēdes bremze un priekšējais roku aizsargs Izstrādājumam ir ķēdes bremze, kas aptur zāģa ķēdi atsitiena gadījumā. Ķēdes bremze samazina nelaimes gadījumu risku, bet tos var novērst tikai lietotājs. (Att. 34) BRĪDINĀJUMS: Izvairieties no situācijām, kad pastāv atsitiena risks. Lietojot izstrādājumu, esiet uzmanīgs un centieties, lai virzītājsliedes atsitiena zona nepieskartos priekšmetiem. (Att. 35) Ķēdes bremzi(A) aktivizē vai nu manuāli ar kreiso roku vai automātiski ar inerces mehānismu. Pārvietojiet priekšējo roku aizsargu(B) uz priekšu, lai manuāli aktivizētu ķēdes bremzi. Šī kustība iedarbina atsperes mehānismu, kas aptur piedziņas zobratu. (Att. 36) Ķēdes bremzes aktivizēšana ir atkarīga no atsitiena spēka un izstrādājuma novietojuma. Ja spēcīgs atsitiens rodas brīdī, kad atsitiena zona atrodas vistālāk prom no jums, ķēdes bremzi aktivizē inerces mehānisms. Ja atsitiens ir neliels vai ja atsitiena zona atrodas tuvāk jums, ķēdes bremze jāaktivizē manuāli ar kreiso roku. (Att. 37) Izmantojiet ķēdes bremzi kā stāvbremzi, kad iedarbināt izstrādājumu vai pārvietojaties nelielā attālumā. Tas samazina risku, ka jūs vai tuvumā esošas personas saskarsities ar ķēdes zāģi. (Att. 38) Pārvietojiet priekšējo roku aizsargu uz aizmuguri, lai deaktivizētu ķēdes bremzi. (Att. 39) Atsitiens var būt negaidīts un ļoti spēcīgs. Lielākā daļa atsitienu ir vāji un ne vienmēr aktivizē ķēdes bremzi. Ja, lietojot izstrādājumu, jūtat atsitienu, stingri turiet rokturus un neatlaidiet izstrādājumu. (Att. 40) Priekšējais roku aizsargs arī samazina risku saskarties ar zāģa ķēdi, ja tomēr izlaižat no rokām priekšējo rokturi. (Att. 41) Koku gāšanas pozīcijā ķēdes bremzi nevar aktivizēt manuāli. Šajā pozīcijā ķēdes bremzi var aktivizēt tikai ar inerces mehānismu. (Att. 42) Spēka sprūda bloķētājs Spēka sprūda bloķētājs novērš nejaušu spēka sprūda darbību. Ja stumsit spēka sprūda bloķētāju uz priekšu (A) un pēc tam piespiedīsit spēka sprūdu pie roktura (B), spēka sprūds (C) tiks atbrīvots. Atlaižot rokturi, spēka sprūds un spēka sprūda bloķētājs atgriežas sākotnējās pozīcijās. (Att. 43) 1951 - 003 - 20.06.2023 359Ķēdes uztvērējs Ķēdes uztvērējs uztver zāģa ķēdi, ja tā saplīst vai kļūst vaļīga. Ja ķēde ir pareizi nospriegota, risks samazinās. Risks samazinās arī tad, ja ir pareizi veikta virzītājsliedes un zāģa ķēdes apkope. Norādījumus skatiet sadaļā Montāža lpp. 361

(Att. 44) Labās rokas aizsargs Labās rokas aizsargs pasargā plaukstu, ja zāģa ķēde saplīst vai kļūst vaļīga. Izstrādājuma lietošanas laikā tas arī pasargā no zariem. (Att. 45) Akumulatora drošība BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet tikai BLi sērijas un 40-B sērijas akumulatoru. Plašāku informāciju skatiet Apstiprinātie akumulatori lpp. 375 . Akumulatoriem ir šifrēta programmatūra.

• Kā barošanas avotu izmantojiet tikai BLi sērijas un 40-B sērijas atkārtoti uzlādējamu akumulatoru saistītajiem Husqvarna produktiem. Skatiet šeit: Izstrādājumam apstiprinātie akumulatora lādētāji lpp. 376 . Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu produktu strāvas avotu.

• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

• Neizmantojiet akumulatorus, kas nav uzlādējami.

• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.

• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai ķīmiskos apdegumus.

• Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Elektrolīts rada ādas traumas, koroziju un apdegumus. Ja elektrolīts iekļūst acīs, neberzējiet tās, bet skalojiet ar lielu daudzumu ūdens vismaz 15minūtes. Ja elektrolīts ir nonācis saskarē ar ādu, āda ir jātīra ar lielu daudzumu ūdens un ziepēm. Meklējiet medicīnisku palīdzību.

• Akumulatoru drīkst izmantot temperatūrā no -10°C (14°F) līdz 40°C (104°F).

• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit: Akumulatora un akumulatora turētāja pārbaude lpp. 369

• Nelietojiet akumulatoru, kas ir bojāts vai nedarbojas pareizi.

• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.

• Sargiet akumulatoru no bērniem. Akumulatora lādētāja drošības norādes BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Ja drošības instrukcijas netiek ievērotas, pastāv elektriskās strāvas trieciena vai īssavienojuma risks.

• Izmantojiet pārbaudītu zemētu elektrotīkla kontaktligzdu, kas nav bojāta.

• Neizmantojiet citus akumulatoru lādētājus, izņemot jūsu produktam paredzēto. Izmantojiet tikai Husqvarna 40-C80 lādētājus, lai uzlādētu BLi sērijas un 40-B sērijas maiņas akumulatorus. Skatiet šeit: Apstiprinātie akumulatori lpp. 375

Izstrādājumam apstiprinātie akumulatora lādētāji lpp. 376

• Nemēģiniet demontēt akumulatora lādētāju.

• Nelietojiet akumulatora lādētāju, kas ir bojāts vai nedarbojas pareizi.

• Nevelciet akumulatora lādētāju aiz barošanas kabeļa. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, velciet aiz kontaktspraudņa. Nevelciet aiz barošanas kabeļa.

• Uzmanieties, lai vadi un pagarinātāji nesaskartos ar ūdeni, eļļu un asām malām. Nodrošiniet, lai kabelis netiktu iespiests durvīs, nožogojumos un līdzīgās konstrukcijās.

• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Pārliecinieties, vai akumulatora lādētājs nav pārsegts. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktspraudni.

• Uzlādējiet akumulatoru tikai tādās telpās, kur ir laba gaisa plūsma un kur akumulators nav pakļauts saules gaismas ietekmei. Neuzlādējiet akumulatoru ārpus telpām. Neuzlādējiet akumulatoru mitrumā.

• Akumulatora lādētāju izmantojiet tikai vietās, kur temperatūra ir no 5°C(41°F) līdz 40°C(104°F). Izmantojiet lādētāju labi vēdināmā un sausā vietā, kur nav putekļu.

• Neievietojiet nekādus priekšmetus akumulatora lādētāja dzesēšanas atverēs.

• Nekādā gadījumā akumulatora lādētāja spailes nesavienojiet ar metāla priekšmetiem, jo tas var izraisīt akumulatora lādētāja īssavienojumu.

• Izmantojiet apstiprinātas kontaktligzdas, kas nav bojātas.

• Izmantojiet tikai lietošanai ārpus telpām paredzētus pagarinātājus ar trīs dzīslu kabeļiem, trīs

1951 - 003 - 20.06.2023zaru kontaktdakšām ar zemējumu un tādām kontaktligzdām ar zemējumu, kas ir saderīgas ar ierīces kontaktspraudni.

• Neizmantojiet akumulatoru lādētāju tādu akumulatoru uzlādei, kas nav atkārtoti uzlādējami. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms veicat produkta apkopi, izlasiet brīdinājuma norādījumus.

• Noņemiet akumulatoru, pirms veicat apkopi, citas pārbaudes vai montējat produktu.

• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un servisa darbus. Par plašākiem apkopes un servisa darbiem sazinieties ar jūsu apkopes nodrošinātāju.

• Netīriet akumulatoru un tā lādētāju ar ūdeni. Spēcīgs mazgāšanas līdzeklis var radīt plastmasas bojājumus.

• Neveicot apkopi, samazinās produkta dzīves cikls un palielinās nelaimes gadījumu risks.

• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, jo īpaši šī produkta drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu produktam.

• Vienmēr izmantojiet tikai oriģinālās detaļas. Griešanas aprīkojuma drošības instrukcijas BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Lietojiet tikai apstiprinātos virzītājsliedes/zāģa ķēdes komplektus un asināšanas aprīkojumu. Norādījumus skatiet šeit: Tehniskie dati lpp. 374

• Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāģa ķēde var radīt traumas arī tad, ja tā nekustas.

• Griezējzobiem vienmēr jābūt pareizi uzasinātiem. Ievērojiet norādījumus un izmantojiet ieteikto šablonu. Bojāta vai nepareizi uzasināta zāģa ķēde paaugstina nelaimes gadījumu risku. (Att. 46)

• Ievērojiet pareizu griešanas dziļuma iestatījumu. Ievērojiet norādījumus un izmantojiet ieteicamo dziļummēra iestatījumu. Pārāk liels dziļummēra iestatījums paaugstina atsitiena risku. (Att. 47)

• Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs. Ja zāģa ķēde nav stingri piespiesta virzītājsliedei, tā var kļūt vaļīga. Nepareizs zāģa ķēdes spriegojums paaugstina virzītājsliedes, zāģa ķēdes un zāģa piedziņas zobrata nodilumu. Sk. Piederumi lpp. 375

• Regulāri veiciet griešanas aprīkojuma apkopi un nodrošiniet, lai tas būtu pareizi ieeļļots. Ja zāģa ķēde netiek pareizi eļļota, paaugstinās virzītājsliedes, zāģa ķēdes un zāģa piedziņas zobrata nodiluma risks. (Att. 49) Montāža Virzītājsliedes un zāģa ķēdes(ar sliedes pogu) uzstādīšana BRĪDINĀJUMS: Pirms izstrādājuma montāžas vai apkopes vienmēr noņemiet akumulatoru.

pārsegu un transportēšanas aizsargu(A). (Att. 51)

3. Uzlieciet virzītājsliedi uz sliedes skrūves. Aizbīdiet

virzītājsliedi līdz galējam aizmugurējam stāvoklim. Paceliet zāģa ķēdi virs piedziņas zobrata un ievietojiet virzītājsliedes rievā. Sāciet ar virzītājsliedes augšējo malu.

4. Pārliecinieties, vai griežņu malas virzītājsliedes

augšpusē ir vērstas uz priekšu. (Att. 52)

5. Uzstādiet piedziņas zobrata pārsegu un iebīdiet

ķēdes regulēšanas tapu virzītājsliedes atverē.

6. Pārbaudiet, vai zāģa ķēdes piedziņas posmi pareizi

salāgojas ar piedziņas zobratu.

7. Pārbaudiet arī, vai zāģa ķēde ir pareizi ievietota

virzītājsliedes rievā.

lai atrastu norādījumus.

9. Pievelciet sliedes pogu.

Virzītājsliedes un zāģa ķēdes(ar sliedes skrūvi) uzstādīšana BRĪDINĀJUMS: Pirms izstrādājuma montāžas vai apkopes vienmēr noņemiet akumulatoru. 1951 - 003 - 20.06.2023 3611. Izslēdziet ķēdes bremzi. (Att. 50)

2. Noskrūvējiet sliedes uzgriezni un noņemiet piedziņas

zobrata pārsegu. (Att. 53)

3. Uzlieciet virzītājsliedi uz sliedes skrūves. Aizbīdiet

virzītājsliedi līdz galējam aizmugurējam stāvoklim. Paceliet zāģa ķēdi virs piedziņas zobrata un ievietojiet virzītājsliedes rievā. Sāciet ar virzītājsliedes augšējo malu.

4. Pārliecinieties, vai griežņu malas virzītājsliedes

augšpusē ir vērstas uz priekšu. (Att. 52)

5. Uzstādiet piedziņas zobrata pārsegu un iebīdiet

ķēdes regulēšanas tapu virzītājsliedes atverē.

6. Pārbaudiet, vai zāģa ķēdes piedziņas posmi pareizi

salāgojas ar piedziņas zobratu.

7. Pārbaudiet arī, vai zāģa ķēde ir pareizi ievietota

virzītājsliedes rievā.

Apkope lpp. 367 lai atrastu norādījumus. Akumulatoru lādētāja uzstādīšana pie sienas IEVĒROJIET: Neizmantojiet elektrisko skrūvgriezi akumulatoru lādētāja uzstādīšanai pie sienas. Elektrisks skrūvgriezis var izraisīt akumulatoru lādētāja bojājumus.

1. Pieskrūvējiet akumulatoru lādētāju pie sienas ar

2skrūvēm(A). Lietojiet dībeļus(B), ja nepieciešams. (Att. 54)

2. Atverēs ievietojiet 2dībeļus (C).

3. Pievienojiet barošanas kabeli(D) akumulatoru

lādētājam un elektrotīkla kontaktligzdai. Lietošana Ievads BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus. Darbības pārbaude pirms produkta lietošanas

1. Pārbaudiet ķēdes bremzi(A), lai pārliecinātos, vai tā

pareizi darbojas un nav bojāta.

2. Pārbaudiet aizmugurējo labās rokas aizsargu(B), lai

pārliecinātos, vai tas nav bojāts.

3. Pārbaudiet spēka sprūdu un spēka sprūda

bloķētāju(C), lai pārliecinātos, vai tie darbojas pareizi un nav bojāti.

4. Pārbaudiet tastatūru(D), lai pārliecinātos, vai tā

6. Pārbaudiet, vai visas daļas ir pareizi pievienotas, nav

bojātas vai netrūkst.

7. Pārbaudiet, vai ir pareizi piestiprināts ķēdes

9. Uzlādējiet akumulatoru(H) un pārliecinieties, vai tas

ir pareizi pievienots izstrādājumam.

10. Pārliecinieties, vai, atlaižot spēka sprūdu, ķēdes

zāģis tiek izslēgts. (Att. 55) Piemērotas ķēdes eļļas lietošana BRĪDINĀJUMS: Neizmantojiet izstrādāto eļļu, tā var radīt traumas un kaitēt apkārtējai videi. Izstrādātā eļļa bojā eļļas sūkni, virzītājsliedi un zāģa ķēdi. BRĪDINĀJUMS: Ja griešanas aprīkojums netiek pietiekami eļļots, zāģa ķēde var salūzt. Pastāv risks operatoram gūt smagas vai nāvējošas traumas. BRĪDINĀJUMS: Lai šī funkcija darbotos pareizi, izmantojiet piemērotu ķēdes eļļu. Izvēloties ķēdes eļļu, konsultējieties ar izplatītāju.

• Izmantojiet Husqvarna ķēdes eļļu, lai nodrošinātu maksimāli ilgu zāģa ķēdes darbmūžu un nepieļautu negatīvu ietekmi uz vidi. Ja Husqvarna ķēdes eļļa nav pieejama, ieteicams izmantot standarta ķēdes eļļu.

• Izmantojiet zāģa ķēdei piemērotu ķēdes eļļu.

• Izmantojiet ķēdes eļļu ar gaisa temperatūrai atbilstošu viskozitāti. IEVĒROJIET: Temperatūrā, kas zemāka par 0°C/32°F, dažas ķēdes eļļas kļūst pārāk biezas, tādējādi var sabojāt eļļas sūkņa komponentus.

• Izmantojiet ieteicamo griešanas aprīkojumu. Sk. Piederumi lpp. 375

• Noņemiet ķēdes eļļas tvertnes vāciņu.

• Piepildiet ķēdes eļļas tvertni ar ķēdes eļļu.

• Rūpīgi uzlieciet atpakaļ vāciņu. (Att. 56)

1951 - 003 - 20.06.2023Piezīme: Informāciju par to, kur atrodas konkrētā izstrādājuma ķēdes eļļas tvertne, sk. Ievads lpp. 353

Akumulators BRĪDINĀJUMS: Pirms akumulatora lietošanas izlasiet un izprotiet drošības nodaļas norādījumus. Izlasiet akumulatora un akumulatora lādētāja lietošanas rokasgrāmatu un pārliecinieties, ka izprotat to. Glabājiet akumulatoru un akumulatoru lādētāju pareizā apkārtējās vides temperatūrā. Apkārtējās vides tempera- tūra Akumulatora darbināša-

5–40°C/41–104°F Akumulatora uzlāde 5–40°C/41–104°F Akumulatora statuss Displejā ir redzams uzlādes līmenis un akumulatora problēmu ziņojumi, ja pastāv problēmas. (Att. 57) Gaismas diodes indikators Akumulatora uzlādes stāvoklis Deg četras gaismas diodes Akumulators ir uzlādēts 76–100% apmērā. Deg trīs gaismas diodes Akumulators ir uzlādēts 51–75% apmērā. Deg divas gaismas diodes Akumulators ir uzlādēts 26–50% apmērā. Deg viena gaismas diode Akumulators ir uzlādēts 6–25% apmērā. Mirgo viena gaismas diode Akumulatora ir uzlādēts 0–5% apmērā. Akumulatora uzlāde Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%. IEVĒROJIET: Pievienojiet akumulatora lādētāju kontaktligzdai, kas atbilst datu plāksnītē norādītajam spriegumam un frekvencei. Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50°C/122°F.

2. Pieslēdziet akumulatora lādētāju iezemētai

barošanas kontaktligzdai. Uzlādes gaismas diode nomirgo vienu reizi. (Att. 58)

3. Pievienojiet akumulatoru pie lādētāja. Iedegas

uzlādes gaismas diode. Akumulatora uzlādes laiks nedrīkst pārsniegt 24stundas. (Att. 59)

4. Nospiediet akumulatora indikatora pogu, ja visas

gaismas diodes iedegas; akumulators ir pilnībā uzlādēts.

5. Izraujiet barošanas kabeļa kontaktspraudni, lai

atvienotu akumulatora lādētāju no barošanas kontaktligzdas. Nevelciet aiz barošanas kabeļa.

6. Izņemiet akumulatoru no lādētāja.

Informācija par atsitienu BRĪDINĀJUMS: Atsitiens var radīt nopietnas traumas vai letālu iznākumu operatoram vai citām personām. Lai mazinātu risku, ir jāzina, kas izraisa atsitienu un kā to novērst. Atsitiens rodas tad, ja virzītājsliedes atsitiena riska zona saskaras ar priekšmetu. Atsitiens var rasties pēkšņi un ar lielu spēku, kas grūž ķēdes zāģi operatora virzienā. (Att. 35) Atsitiens vienmēr notiek virzītājsliedes griešanas plaknē. Parasti ķēdes zāģis tiek grūsts operatora virzienā, bet tas var pārvietoties arī citā virzienā. Kustības virzienu nosaka ķēdes zāģa lietošanas veids atsitiena brīdī. (Att. 60) Atsitiens notiek tikai tad, ja virzītājsliedes atsitiena zona pieskaras priekšmetam. Nepieļaujiet atsitiena zonas saskari ar citiem priekšmetiem. (Att. 35) Atsitiena spēku samazina mazāks sliedes iemavas rādiuss. Lai samazinātu atsitiena ietekmi, lietojiet zema atsitiena zāģa ķēdi. Nepieļaujiet atsitiena zonas saskari ar citiem priekšmetiem. 1951 - 003 - 20.06.2023 363BRĪDINĀJUMS: Neviena zāģa ķēde atsitienu nenovērš pilnībā. Vienmēr ievērojiet norādījumus. Bieži uzdotie jautājumi par atsitienu

• Vai atsitiena brīdī roka vienmēr aktivizē ķēdes bremzi? Nē. Lai pavirzītu priekšējo roku aizsargu uz priekšu, jāpieliek zināms spēks. Ja netiek piemērots nepieciešamais spēks, ķēdes bremze netiek aktivizēta. Jums darba laikā ir arī stingri jātur izstrādājuma rokturi abās rokās. Ja rodas atsitiens, ķēdes bremze var nepagūt apturēt zāģa ķēdi pirms tā saskaras ar operatoru. Ir arī dažas pozīcijas, kurās roka nevar pieskarties priekšējam roku aizsargam, lai aktivizētu ķēdes bremzi.

• Vai atsitiena brīdī inerces mehānisms vienmēr aktivizē ķēdes bremzi? Nē. Pirmkārt, ķēdes bremzei ir jādarbojas pareizi. Norādījumus par to, kā veikt ķēdes bremzes pārbaudi, skatiet šeit: Izstrādājuma drošības ierīču apkope un pārbaudes lpp. 368 . Pārbaudi ieteicams veikt pirms katras izstrādājuma lietošanas reizes. Otrkārt, atsitienam ir jābūt spēcīgam, lai aktivizētu ķēdes bremzi. Ja ķēdes bremze ir pārāk jutīga, tā var tikt aktivizēta nevienmērīgas darbības laikā.

• Vai ķēdes bremze mani vienmēr pasargās no traumām atsitiena gadījumā? Nē. Lai nodrošinātu aizsardzību, ķēdes bremzei ir jādarbojas pareizi. Turklāt atsitiena brīdī ķēdes bremze ir jāaktivizē, lai tā apturētu zāģa ķēdi. Pastāv iespēja, ka ķēdes bremzei nepietiek laika apturēt zāģa ķēdi, pirms tā saskaras ar jums, ja atrodaties virzītājsliedes tuvumā. BRĪDINĀJUMS: Atsitienus varat novērst tikai jūs pats un pareiza darba tehnika. Izstrādājuma ieslēgšana

1. Pārbaudiet piedziņas mēlīti un piedziņas mēlītes

bloķētāju. Skatiet šeit: Spēka sprūda bloķētāja pārbaude lpp. 369

3. Ievietojiet akumulatoru turētājā. (Att. 62)

IEVĒROJIET: Pārliecinieties, vai akumulators ir pareizi ievietots akumulatora turētājā. Ja akumulators viegli neieslīd akumulatora turētājā, akumulators nav pareizi novietots.

4. Piespiediet akumulatora apakšējo daļu, līdz atskan

5. Turiet nospiestu ieslēgšanas/apturēšanas pogu, līdz

iedegas zaļas krāsas gaismas diode. (Att. 64) SavE funkcijas izmantošana SavE funkcija samazina ķēdes ātrumu un izstrādājuma jaudu.

1. Nospiediet pogu SavE. Iedegsies zaļās krāsas

Zaļas krāsas gaismas diode nodziest. (Att. 65) Izstrādājuma apturēšana

1. Turiet nospiestu iedarbināšanas/izslēgšanas pogu,

līdz nodziest zaļas krāsas gaismas diode. (Att. 64)

2. Nospiediet akumulatora atbrīvošanas pogas un

izņemiet akumulatoru no akumulatora turētāja, lai novērstu nejaušu iedarbināšanu. (Att. 66) Zāģēšana, velkot un bīdot Koku zāģēšanu var veikt 2dažādos veidos.

• Lai zāģētu pa zāģēšanas līniju, jāzāģē ar virzītājsliedes apakšdaļu. Zāģējot zāģa ķēde virzās cauri kokam. Šajā pozīcijā varat labāk kontrolēt izstrādājumu un atsitiena zonas pozīciju. (Att. 67)

• Lai zāģētu pa stumšanas līniju, jāzāģē ar virzītājsliedes augšdaļu. Zāģa ķēde bīda izstrādājumu operatora virzienā. (Att. 68) BRĪDINĀJUMS: Ja zāģa ķēde iesprūst stumbrā, ķēdes zāģis var tikt bīdīts jūsu virzienā. Turiet ķēdes zāģi stingri un pārbaudiet, vai virzītājsliedes atsitiena riska zona nesaskaras ar koku un nerada atsitienu. (Att. 69) Griešanas metodes izmantošana BRĪDINĀJUMS: Griešanas laikā izmantojiet pilnu jaudu, bet pēc katra grieziena samaziniet ātrumu līdz brīvgaitas apgriezienu skaitam. IEVĒROJIET: Nepieļaujiet, ka dzinējs pārāk ilgi darbojas bez slodzes. Pretējā gadījumā dzinējs var tikt bojāts.

1. Uzlieciet baļķi uz zāģēšanas statīva. (Att. 70)

BRĪDINĀJUMS: Nezāģējiet kaudzē sakrautus baļķus. Tas palielina atsitiena risku un var radīt nopietnas vai nāvējošas traumas. 364 1951 - 003 - 20.06.20232. Nozāģētos gabalus pārvietojiet prom no darba veikšanas vietas. BRĪDINĀJUMS: Nozāģētie gabali darba veikšanas vietā palielina atsitiena un līdzsvara zaudēšanas risku. Balsta zoba izmantošana

1. Iestumiet balsta zobu koka stumbrā..

2. Padodiet pilnu jaudu un grieziet izstrādājumu riņķī.

Turiet balsta zobu pret stumbru. Šī procedūra ļauj vieglāk lietot nepieciešamo spēku, lai izzāģētu cauri stumbram. (Att. 71) Uz zemes nolikta baļķa zāģēšana

1. Pārzāģējiet baļķi pa zāģēšanas līniju. Saglabājiet

pilnu jaudu, bet esiet gatavs pēkšņiem negadījumiem. (Att. 72) BRĪDINĀJUMS: Gādājiet, lai zāģa ķēde nepieskartos zemei brīdī, kad pabeidzat zāģējumu.

2. Iezāģējiet līdz apmēram ⅔ no baļķa un pārtrauciet

zāģēšanu. Pagrieziet baļķi un zāģējiet no pretējās puses. (Att. 73) Baļķa zāģēšana, ja viens tā gals ir atbalstīts BRĪDINĀJUMS: Gādājiet, lai zāģēšanas laikā baļķis nesalūstu. Ievērojiet tālāk sniegtos norādījumus. (Att. 74)

1. Iezāģējiet baļķī pa stumšanas līniju līdz aptuveni ⅓.

2. Zāģējiet baļķi pa zāģēšanas līniju, līdz abi zāģējumi

savienojas. (Att. 75) Baļķa zāģēšana, ja abi tā gali ir atbalstīti BRĪDINĀJUMS: Gādājiet, lai griešanas laikā zāģa ķēde neiestrēgtu baļķī. Ievērojiet tālāk sniegtos norādījumus. (Att. 76)

1. Iezāģējiet baļķī pa zāģēšanas līniju līdz aptuveni ⅓.

2. Zāģējiet atlikušo baļķa daļu pa stumšanas līniju, lai

pabeigtu griezumu. (Att. 77) BRĪDINĀJUMS: Ja zāģa ķēde iestrēgst baļķī, apturiet dzinēju. Izmantojiet sviru, lai atvērtu zāģējumu, un noņemiet izstrādājumu. Nemēģiniet izvilkt izstrādājumu ar rokām. Ja izstrādājums pēkšņi atbrīvosies, var rasties traumas. Atzarošanas metodes izmantošana Piezīme: Lai apstrādātu biezus zarus, izmantojiet griešanas metodi. Sk. Griešanas metodes izmantošana lpp. 364

BRĪDINĀJUMS: Atzarošanas metode ir saistīta ar augstu negadījumu risku. Norādījumus par izvairīšanos no atsitiena skatiet Informācija par atsitienu lpp. 363

BRĪDINĀJUMS: Zāģējiet zarus pa vienam. Ievērojiet piesardzību, zāģējot mazus zarus, un nezāģējiet krūmus vai daudz mazu zaru vienlaikus. Mazi zari var ieķerties zāģa ķēdē un traucēt izstrādājuma drošu lietošanu. Piezīme: Ja nepieciešams, zāģējiet zarus pa daļām Vispirms nozāģējiet mazākos zarus(A) un(B), bet pēc tam zāģējiet resnāko zara vietu stumbra(C) tuvumā. (Att. 78)

1. Noņemiet zarus baļķa labajā pusē.

a) Turiet vadotni baļķa labajā pusē un atbalstiet izstrādājuma korpusu pret baļķi. b) Izvēlieties griešanas metodi atbilstoši zara spriegumam. (Att. 79) BRĪDINĀJUMS: Ja nezināt, kā griezt zaru, pirms darba turpināšanas konsultējieties ar profesionālu ķēdes zāģa operatoru.

2. Noņemiet zarus baļķa augšpusē.

a) Turiet izstrādājumu uz baļķa un virziet vadotni pāri baļķim. b) Zāģējiet pa stumšanas līniju. (Att. 80)

3. Noņemiet zarus baļķa kreisajā pusē.

a) Izvēlieties griešanas metodi atbilstoši zara spriegumam. (Att. 81) BRĪDINĀJUMS: Ja nezināt, kā griezt zaru, pirms darba turpināšanas konsultējieties ar profesionālu ķēdes zāģa operatoru. Norādījumus par nospriegotu zaru griešanu skatiet Nospriegotu koku un zaru griešana lpp. 367

Koku gāšanas metodes izmantošana BRĪDINĀJUMS: Lai gāztu kokus, nepieciešama iepriekšēja pieredze. Ja iespējams, iegūstiet zāģa ķēdes lietošanas 1951 - 003 - 20.06.2023 365apmācību. Lai uzlabotu zināšanas, konsultējieties ar pieredzējušu operatoru. Droša attāluma ievērošana

2. Pārliecinieties, vai pirms koka gāšanas vai tās laikā

neviens neatrodas riska zonā. (Att. 83) Koka gāšanas virziena aprēķināšana

1. Pārbaudiet, kādā virzienā kokam ir jāgāžas. Mērķis

ir nogāzt koku tā, lai tas gulētu pozīcijā, kurā jums ir ērti veikt atzarošanu un sazāģēšanu. Svarīgi ir arī, lai jūs stabili stāvētu uz kājām un varētu droši pārvietoties. BRĪDINĀJUMS: Ja koka krišana dabiskā virzienā ir bīstama vai neiespējama, nodrošiniet tā krišanu citā virzienā.

2. Izpētiet koka dabisko krišanas virzienu. Piemēram,

koka slīpumu un izliekumus, vēja virzienu, zaru atrašanās vietas un sniega svaru.

3. Izpētiet, vai koka apkārtnē ir šķēršļi, piemēram, citi

koki, elektrolīnijas, ceļi un/vai ēkas.

4. Pārbaudiet, vai stumbrā nav bojājumu vai puves.

BRĪDINĀJUMS: Ja stumbrā ir puve, pastāv risks, ka koks nokrīt, pirms ir pabeigta zāģēšana.

5. Pārliecinieties, vai kokam nav bojātu vai nokaltušu

zaru, kas zāģēšanas laikā var nolūzt un uzkrist jums virsū.

6. Nepieļaujiet, ka koks uzkrīt citam kokam. Novākt

iesprūdušu koku ir bīstami— pastāv augsts negadījumu risks. Sk. Iesprūduša koka atbrīvošana lpp. 367 . (Att. 84) BRĪDINĀJUMS: Veicot kritiskus koku gāšanas darbus, pēc zāģējuma pabeigšanas nekavējoties noņemiet dzirdes aizsarglīdzekļus. Ir svarīgi, lai jūs varētu saklausīt skaņas un brīdinājuma signālus. Stumbra attīrīšana un atkāpšanās ceļa sagatavošana Nozāģējiet visus zarus plecu augstumā un zemāk.

1. Zāģējiet pa zāģēšanas līniju no augšas uz

leju. Gādājiet, lai koks atrastos starp jums un izstrādājumu. (Att. 85)

2. Noņemiet krūmājus, kas atrodas darba zonā ap

koku. Noņemiet visu nozāģēto materiālu no darba zonas.

3. Pārbaudiet, vai tuvumā nav šķēršļu, piemēram,

akmeņu, zaru un bedru. Koka krišanas brīdī jums jābūt brīvam atkāpšanās ceļam. Jūsu atkāpšanās ceļam ir jābūt apmēram 135grādu leņķī no koka gāšanās virziena.

3. Koka gāšanas virziens

(Att. 86) Koka nogāšana Husqvarna iesaka nogāzt koku, veicot virziena griezumus un pēc tam izmantojot drošo stūra metodi. Drošā stūra metode gādā par pareizu iezāģējuma līniju un palīdz kontrolēt iezāģējuma virzienu. BRĪDINĀJUMS: Negāziet kokus, kuru diametrs vairāk nekā divas reizes pārsniedz vadotnes garumu. Lai veiktu šīs darbības, nepieciešama īpaša apmācība. Iezāģējuma līnija Koku gāšanas laikā ir būtiski izveidot pareizu iezāģējuma līniju. Ja iezāģējuma līnija būs pareiza, jūs kontrolēsit iezāģējuma virzienu un gādāsit par drošu gāšanas procedūru. Iezāģējuma līnijas biezumam ir jābūt vienmērīgam un ne mazākam par 10% no koka diametra. BRĪDINĀJUMS: Ja iezāģējuma līnija būs nepareiza vai pārāk plāna, jūs nevarēsit kontrolēt iezāģējuma virzienu. (Att. 87) Virziena griezumu veikšana

1. Veiciet virziena griezumus. Iezāģējiet virziena

griezumus dziļumā, kas atbilst 1/4no koka diametra. Starp augšējo un apakšējo griezumu jābūt 45° leņķim. a) Vispirms veiciet augšējo griezumu. Savietojiet izstrādājuma iezāģējuma virziena atzīmi(A) ar koka gāšanas virzienu(B). Stāviet aiz izstrādājuma tā, lai koks atrastos labajā pusē. Zāģējiet pa zāģēšanas līniju. b) Veiciet apakšējo griezumu. Pārliecinieties, vai apakšējais griezums beidzas turpat, kur beidzas augšējais griezums. (Att. 88)

2. Pārliecinieties, vai virziena griezuma līnija ir pilnīgi

taisna horizontālā virzienā un atrodas taisnā leņķī (90°) pret koka gāšanas virzienu. Virziena griezuma līnija iet caur punktu, kurā saskaras abi virziena griezumi. (Att. 89)

1951 - 003 - 20.06.2023Drošās stūra metodes izmantošana Iezāģējums jāveic nedaudz virs virziena griezuma. (Att. 90) BRĪDINĀJUMS: Ievērojiet piesardzību, griežot ar vadotnes uzmavu. Sāciet griezt ar vadotnes uzmavas apakšējo daļu, veicot urbuma zāģējumu baļķī. (Att. 91)

1. Ja lietojamais griešanas garums ir garāks par koka

diametru, veiciet tālāk norādītās darbības (a–d). a) Veiciet taisnu urbuma zāģējumu baļķī visā iezāģējuma līnijas platumā. (Att. 92) b) Zāģējiet pa zāģēšanas līniju, līdz atlikusi apmēram ⅓ no baļķa. c) Velciet vadotni 5–10cm/2–4collu garumā virzienā uz aizmuguri. d) Grieziet atlikušajā baļķa daļā, lai pabeigtu drošo stūri, kura platums ir 5–10cm/2–4collas. (Att. 93)

2. Ja lietojamais griešanas garums ir īsāks par koka

diametru, veiciet tālāk norādītās darbības (a–d). a) Veiciet urbuma zāģējumu tieši baļķī. Urbuma zāģējumam ir jābūt lielākam par 3/5 no koka diametra. b) Zāģējiet pa zāģēšanas līniju cauri atlikušajai baļķa daļai. (Att. 94) c) Zāģējiet tieši baļķī no koka otras puses, lai pabeigtu iezāģējuma līniju. d) Zāģējiet pa stumšanas līniju, līdz atlikusi ⅓ no baļķa— tādējādi pabeigsit drošo stūri. (Att. 95)

3. Ievietojiet ķīli zāģējumā tieši no aizmugurē. (Att. 96)

4. Nogrieziet stūri, lai koks kristu.

Piezīme: Ja koks nekrīt, sitiet pa ķīli, līdz koks sāk krist.

5. Kad koks sāk krist, izmantojiet atkāpšanās ceļu,

lai atvirzītos no koka. Pārvietojieties ne mazāk kā 5m/15pēdu attālumā no koka. Iesprūduša koka atbrīvošana BRĪDINĀJUMS: Iesprūduša koka noņemšana ir ļoti bīstama un saistīta ar augstu negadījumu risku. Netuvojieties riska zonai un nemēģiniet nogāzt iesprūdušu koku. (Att. 97) Drošākā metode ir izmantot kādu no šīm vinčām:

• uz traktora montēta vinča; (Att. 98)

• pārnēsājama vinča. (Att. 99) Nospriegotu koku un zaru griešana

1. Novērtējiet, kura koka vai zara puse ir nospriegota.

2. Novērtējiet, kurā vietā ir vislielākais spriegums. (Att.

3. Izpētiet, kāds ir drošākais veids spriegojuma

samazināšanai. Piezīme: Dažās situācijās drošākais paņēmiens ir vinčas (nevis izstrādājuma) izmantošana.

4. Nostājieties tā, lai atbrīvotais koks vai zars

neuzkristu jums virsū. (Att. 101)

5. Veiciet vienu vai vairākus pietiekami dziļus

griezumus, lai samazinātu spriegojumu. Veiciet griezumus maksimālā nospriegojuma punkta tuvumā. Mērķis ir panākt, lai koks vai zars pārlūztu maksimālā nospriegojuma punktā. (Att. 102) BRĪDINĀJUMS: Nekādā gadījumā negrieziet taisni cauri nospriegotam kokam vai zaram. BRĪDINĀJUMS: Esiet ļoti piesardzīgs, zāģējot koku, kas ir nospriegots. Pastāv risks, ka koks pirms vai pēc nozāģēšanas var strauji pārvietoties. Ja atrodaties nepareizā pozīcijā vai zāģējat nepareizi, var gūt smagas traumas.

6. Ja ir jāpārzāģē koks/zars, veiciet 2 līdz 3griezumus

ar attālumu 1colla un dziļumu 2collas. (Att. 103)

7. Turpiniet zāģēt kokā, līdz koks/zars izliecas un

spriegums tiek atbrīvots. (Att. 104)

8. Pēc sprieguma atbrīvošanas zāģējiet koku/zaru no

izliekumam pretējās puses. Apkope Ievads BRĪDINĀJUMS: Pirms ķēdes zāģa apkopes veikšanas izlasiet un izprotiet sadaļu par drošības pasākumiem. Apkopes grafiks BRĪDINĀJUMS: Pirms veicat apkopi, izņemiet akumulatoru. 1951 - 003 - 20.06.2023 367Tālāk ir redzams produkta apkopes darbību saraksts. Plašāku informāciju skatiet šeit: Apkope lpp. 367

Apkope Pirms iz- mantoša- nas Reizi ne- dēļā Reizi mē- nesī Notīriet izstrādājuma ārējās daļas. X Pārbaudiet, vai spēka sprūds un spēka sprūda bloķēšanas funkcija darbojas pareizi un atbilstoši drošības noteikumiem.

Notīriet ķēdes bremzi un pārbaudiet, vai tā darbojas droši. Pārliecinieties, vai nav bojāts ķēdes uztvērējs. Ja nepieciešams, nomainiet to.

Apvērsiet virzītājsliedi, lai tā nodiltu vienmērīgāk. Pārliecinieties, vai virzītājslie- des eļļošanas atvere nav aizsērējusi. Iztīriet sliedes rievu.

Pārliecinieties, vai griezējā un griezēja aizsargā nav plaisu un bojājumu. Ja griezējā vai griezēja aizsargā ir plaisas vai ja tie ir saņēmuši triecienu, nomainiet tos.

Pārliecinieties, vai ir pietiekami daudz virzītājsliedes un zāģa ķēdes eļļas. X Veiciet zāģa ķēdes pārbaudi. Pārbaudiet, vai nav plaisu un vai zāģa ķēde nav pārāk stingra vai nodilusi. Ja nepieciešams, nomainiet.

Uzasiniet zāģa ķēdi. Pārbaudiet tās spriegojumu un stāvokli. Pārbaudiet, vai piedziņas zobrats nav nodilis, un, ja nepieciešams, nomainiet to.

Iztīriet izstrādājuma gaisa ieplūdes atveri. X Pārliecinieties, vai skrūves un uzgriežņi ir stingri pievilkti. X Pārbaudiet, vai tastatūra darbojas pareizi un nav bojāta. X Novīlējiet nelīdzenumus uz virzītājsliedes malām. X Pārbaudiet savienojumus starp akumulatoru un izstrādājumu. Pārbaudiet savie- nojumu starp akumulatoru un akumulatora lādētāju.

Iztukšojiet un iztīriet eļļas tvertni X Viegli ar saspiesto gaisu izpūtiet izstrādājuma un akumulatora dzesēšanas spraugas.

Izstrādājuma drošības ierīču apkope un pārbaudes Priekšējā roku aizsarga pārbaude Regulāri pārbaudiet priekšējo roku aizsargu un bremžu aktivizēšanas inerces mehānismu.

1. Pārliecinieties, ka priekšējam roku aizsargam nav

nekādu bojājumu, piem., plaisu. (Att. 105)

2. Pārbaudiet, vai priekšējais roku aizsargs brīvi

pārvietojas un ir droši nostiprināts pie izstrādājuma. (Att. 106)

3. Nolieciet izstrādājumu ar izslēgtu motoru uz celma

vai cita stabila priekšmeta.

4. Turiet aizmugurējo rokturi un atlaidiet priekšējo

rokturi. Ļaujiet izstrādājumam krist uz celma. (Att. 107)

5. Pārliecinieties, vai ķēdes bremzei tiek aktivizēta, kad

vadsliede pieskaras celmam. Bremzes mēlītes pārbaude

1. Novietojiet izstrādājumu uz stabilas virsmas un

iedarbiniet to. Skatiet šeit: Lietošana lpp. 362

BRĪDINĀJUMS: Pārliecinieties, vai zāģa ķēde nepieskaras zemei vai citiem priekšmetiem.

2. Ar visiem pirkstiem satveriet rokturus un stingri turiet

izstrādājumu. (Att. 108)

3. Izmantojiet pilnu jaudu un virziet kreiso plaukstas

locītavu uz priekšu pret priekšējo roku aizsargu, lai aktivizētu ķēdes bremzi. Zāģa ķēdes kustībai ir nekavējoties jāapstājas. (Att. 109) 368 1951 - 003 - 20.06.2023BRĪDINĀJUMS: Neatlaidiet priekšējo rokturi. Spēka sprūda bloķētāja pārbaude

1. Pārbaudiet, vai spēka sprūds un spēka sprūda

bloķētājs brīvi kustas un atgriezes atspere pareizi darbojas. (Att. 110)

2. Stumiet spēka sprūda bloķētāju uz priekšu (A) un

lejup (B). Turiet spēka sprūda bloķētāju nospiestu pie roktura un pārliecinieties, vai pēc atlaišanas tas atgriežas sākotnējā pozīcijā. (Att. 111)

3. Pārliecinieties, vai spēka sprūds fiksējas tukšgaitas

pozīcijā, kad tiek atlaists tā bloķētājs. (Att. 112)

4. Iedarbiniet izstrādājumu un padodiet pilnu jaudu.

5. Atlaidiet spēka sprūdu un pārbaudiet, vai zāģa ķēde

apstājas un paliek nekustīga. BRĪDINĀJUMS: Ja zāģa ķēde griežas, kad spēka sprūds atrodas brīvgaitas pozīcijā, sazinieties ar izplatītāju, kas nodrošina servisu. Ķēdes uztvērēja pārbaude

1. Pārbaudiet, vai ķēdes uztvērējs nav bojāts.

2. Pārbaudiet, vai ķēdes uztvērējs ir stingrs un

pievienots izstrādājuma korpusam. (Att. 113) Lietotāja saskarnes funkciju pārbaude

1. Iedarbiniet ierīci. Skatiet šeit:

Izstrādājuma ieslēgšana lpp. 364

2. Turiet nospiestu iedarbināšanas/apturēšanas pogu.

3. Pārliecinieties, ka izstrādājums apstājas un zaļā

gaismas diode nodziest. (Att. 64) Akumulatora un akumulatora turētāja pārbaude

1. Tīriet akumulatoru un tā turētāju ar mīkstu suku.

2. Iztīriet dzesēšanas atveres un akumulatora

savienotājus. (Att. 114)

3. Pārbaudiet, vai akumulators nav saplaisājis vai

bojāts. Akumulatora lādētāja pārbaude

1. Pārliecinieties, vai akumulatora lādētājs un

barošanas kabelis nav bojāts. Pārbaudiet, vai nav plaisu un citu bojājumu. (Att. 115) Dzesēšanas sistēmas tīrīšana Dzesēšanas sistēma palīdz uzturēt zemu motora temperatūru. Dzesēšanas sistēmu veido gaisa ieplūdes atvere izstrādājuma kreisajā pusē un ventilators uz motora.

1. Tīriet dzesēšanas sistēmu ar suku katru nedēļu vai

biežāk, ja nepieciešams. (Att. 116)

2. Pārliecinieties, vai dzesēšanas sistēma nav netīra

vai aizsērējusi. IEVĒROJIET: Netīras vai aizsērējušas dzesēšanas sistēmas dēļ izstrādājums var pārmērīgi sakarst. Tas izraisa izstrādājuma bojājumus. Zāģa ķēdes asināšana Informācija par virzītājsliedi un zāģa ķēdi BRĪDINĀJUMS: Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāģa ķēde var radīt traumas arī tad, ja tā nekustas. Nomainiet nodilušu vai bojātu virzītājsliedi vai zāģa ķēdi ar Husqvarna ieteiktu virzītājsliedes un zāģa ķēdes kombināciju. Tas ir jādara, lai garantētu ķēdes zāģa drošības funkciju darbību. Sarakstu ar ieteiktajām rezerves virzītājsliedes un ķēdes kombinācijām skatiet šeit: Piederumi lpp. 375

• Virzītājsliedes garums, collas/cm. Informācija par virzītājsliedes garumu parasti ir norādīta virzītājsliedes aizmugures galā. (Att. 117)

• Sliedes iemavas zobrata zobu skaits(T). (Att. 118)

• Ķēdes posma garums, collās. Atstarpei starp zāģa ķēdes dzinējposmiem jābūt vienādai ar attālumu starp zobiem uz sliedes iemavas zobrata un piedziņas zobrata. (Att. 119)

• Dzinējposmu skaits. Dzinējposmu skaitu nosaka virzītājsliedes tips. (Att. 120)

• Sliedes rievas platums, collas/mm. Virzītājsliedes gropes platumam ir jābūt vienādam ar zāģa dzinējposmu platumu. (Att. 121)

• Zāģa ķēdes eļļošanas atvere un ķēdes spriegotāja atvere. Virzītājsliedei jāatbilst izstrādājumam. (Att. 122)

• Dzinējposma platums, mm/collas. (Att. 123) Vispārīga informācija par griezēju asināšanu Nezāģējiet ar neasu zāģa ķēdi. Ja zāģa ķēde ir neasa, ir jāpieliek lielāks spiediens, lai sliedi virzītu cauri kokam. 1951 - 003 - 20.06.2023 369Ja zāģa ķēde ir ļoti neasa, veidojas nevis koka skaidas, bet putekļi. Zāģējot koku ar asu zāģa ķēdi, veidojas garas un biezas skaidas. Zāģa ķēdes griešanas daļu— griezēju— veido griezējzobs(A) un dziļummērs(B). Atšķirība starp abu detaļu augstumu ir griešanas dziļums (dziļummēra iestatījums). (Att. 124) Asinot griezēju, jāņem vērā tālāk norādītie aspekti.

• Asināšanas leņķis. (Att. 125)

• Zāģēšanas leņķis. (Att. 126)

• Vīles stāvoklis. (Att. 127)

• Apaļās vīles diametrs. (Att. 128) Zāģa ķēdi pareizi asināt bez pareizā aprīkojuma ir ļoti sarežģīti. Izmantojiet Husqvarna šablonu. Tādējādi tiks nodrošināta maksimāla griešanas veiktspēja un minimāls atsitiena risks. BRĪDINĀJUMS: Ja netiek ievēroti norādījumi par asināšanu, būtiski pieaug atsitiena spēks. Piezīme: Informāciju par zāģa ķēdes asināšanu skatiet šeit: Piederumi lpp. 375

Griezējzobu asināšana

1. Griezējzobu asināšanai izmantojiet apaļo vīli un

šablonu. (Att. 129) Piezīme: Informāciju par konkrētajai zāģa ķēdei ieteikto Husqvarna vīli un šablonu skatiet sadaļā Piederumi lpp. 375

šablona komplektācijā iekļautos norādījumus.

3. Virziet vīli no griezējzobu iekšpuses uz ārpusi.

Samaziniet spiedienu uz zāģēšanas līniju. (Att. 130)

4. Novīlējiet materiālu no visu griezējzobu vienas

5. Apgrieziet izstrādājumu otrādi un novīlējiet materiālu

6. Pārliecinieties, vai visi griezējzobi ir vienādi gari.

Vispārīga informācija par griešanas dziļuma iestatījuma regulēšanu Griešanas dziļuma iestatījums(C) samazinās, kad tiek asināti griezējzobi(A). Lai nodrošinātu maksimālu griešanas veiktspēju, ir jānovīlē dziļummērs(B), līdz iegūts ieteicamais griešanas dziļuma iestatījums. Norādījumus par pareiza zāģa ķēdes griešanas dziļuma iestatījuma iegūšanu skatiet sadaļā Piederumi lpp. 375

(Att. 131) BRĪDINĀJUMS: Pārāk liels griešanas dziļums palielina ķēdes atsitiena risku! Dziļummēra iestatījumu pielāgošana Pirms dziļummēra iestatījuma regulēšanas vai griezējzobu asināšanas skatiet norādījumus šeit: Griezējzobu asināšana lpp. 370 . Mēs iesakām regulēt griešanas dziļuma iestatījumu pēc katras trešās griezējzobu asināšanas reizes. Mēs iesakām lietot mūsu šablonu, lai iegūtu pareizu griešanas dziļuma iestatījumu un pareizu leņķi. (Att. 132)

1. Izmantojiet plakano vīli un šablonu, lai regulētu

griešanas dziļuma iestatījumu. Lai iegūtu pareizu dziļummēra iestatījumu un leņķi, izmantojiet tikai Husqvarna šablonu.

2. Novietojiet šablonu virs zāģa ķēdes.

Piezīme: Papildinformāciju par šablona izmantošanu skatiet uz tā iepakojuma.

3. Lietojiet plakano vīli, lai novīlētu dziļummēra daļu,

kas izvirzās cauri šablonam. (Att. 133) Zāģa ķēdes spriegošana BRĪDINĀJUMS: Ja zāģa ķēde nav pareizi nospriegota, tā var noslīdēt no virzītājsliedes un radīt smagas vai nāvējošas traumas. Jo ilgāk lietojat zāģa ķēdi, jo vairāk tā izstiepjas. Ir svarīgi regulāri noregulēt zāģa ķēdi. Pārbaudiet ķēdes spriegojumu katru reizi, kad uzpildāt ķēdes eļļu. Piezīme: Jaunam ķēdes zāģim ir iestrādes laiks, kad spriegojums jāpārbauda biežāk.

1. Atlieciet rokturi uz āru, līdz tas atveras. (Att. 134)

2. Lai atlaistu vaļīgāk piedziņas zobrata pārsegu,

grieziet rokturi pretēji pulksteņrādītāja kustības virzienam. (Att. 135)

3. Lai noregulētu zāģa ķēdes spriegumu, pagrieziet

ķēdes spriegotājriteni. Zāģa ķēdei ir stingri jāturas pie virzītājsliedes. (Att. 136) Piezīme: Pagrieziet riteni uz leju(+), lai pievilktu ķēdi ciešāk, vai uz augšu (-), lai nospriegojums 370 1951 - 003 - 20.06.2023būtu mazāks. Zāģa ķēde ir pareizi nospriegota, ja to var viegli pagriezt ar roku, bet tā stingri turas pie virzītājsliedes.

4. Pagrieziet rokturi pulksteņrādītāja kustības virzienā,

lai nostiprinātu. (Att. 137)

5. Nolokiet rokturi uz leju, lai fiksētu spriegojumu. (Att.

138) Zāģa ķēdes spriegojuma regulēšana(ar sliede skrūvi)

1. Atlaidiet sliedes uzgriezni, kas notur piedziņas

zobrata pārsegu. Lietojiet kombinēto atslēgu. (Att. 139)

2. Paceliet sliedes priekšdaļu un pagrieziet ķēdes

spriegošanas skrūvi. Lietojiet kombinēto atslēgu.

3. Pievelciet zāģa ķēdi, līdz tā stingri turas pie

virzītājsliedes. (Att. 140)

4. Pievelciet sliedes uzgriezni, izmantojot kombinēto

atslēgu, un vienlaikus paceliet virzītājsliedes galu. (Att. 141)

5. Pārbaudiet, vai ķēdi var brīvi pavilkt ar roku un tā

nenokarājas no virzītājsliedes. (Att. 142) Piezīme: Skatiet šeit: Izstrādājuma pārskats lpp. 353 lai saņemtu informāciju par jūsu izstrādājuma ķēdes spriegošanas skrūves atrašanās vietu. Zāģa ķēdes eļļošanas stāvokļa pārbaude Pēc katras trešās akumulatora uzlādes reizes pārbaudiet zāģa ķēdes eļļošanas stāvokli.

1. Iedarbiniet izstrādājumu un darbiniet to ar

3/4no maksimālā ātruma. Turiet sliedi aptuveni 20cm(8collas) virs gaišas krāsu virsmas.

2. Ja zāģa ķēde ir pareizi ieeļļota, pēc 1minūtes uz

virsmas būs skaidri redzama eļļas līnija. (Att. 143)

3. Ja zāģa ķēde nav pareizi ieeļļota, veiciet turpmāk

norādītās pārbaudes. a) Pārbaudiet, vai virzītājsliedes eļļas kanāls nav aizsprostots. Ja nepieciešams, iztīriet. (Att. 144) b) Pārbaudiet, vai rieva virzītājsliedes malā ir tīra. Ja nepieciešams, iztīriet. (Att. 145) c) Pārbaudiet, vai sliedes iemavas zobrats brīvi griežas un virzītājsliedes iemavas zobrata eļļošanas atvere nav aizsērējusi. Ja nepieciešams, iztīriet un ieeļļojiet. (Att. 146)

4. Ja pēc iepriekš norādīto darbību veikšanas zāģa

ķēdes joprojām netiek pareizi ieeļļota, sazinieties ar izplatītāju. Ķēdes piedziņas zobrata pārbaude

• Pārbaudiet, vai ķēdes piedziņas zobrats nav nodilis. Ja nepieciešams, nomainiet ķēdes piedziņas zobratu.

• Ķēdes piedziņas zobrats jānomaina ikreiz, kad maināt zāģa ķēdi. (Att. 147) Griešanas aprīkojuma pārbaudīšana

ķēde nav elastīga, nomainiet to.

3. Salīdziniet zāģa ķēdi ar jaunu zāģa ķēdi, lai

novērtētu kniežu un posmu nodiluma pakāpi.

4. Nomainiet zāģa ķēdi, ja griezējzoba garāka daļa ir

mazāka nekā 4mm/0,16collas. Nomainiet zāģa ķēdi arī tad, ja griezējos tiek konstatētas plaisas. (Att. 149) Virzītājsliedes pārbaude

1. Pārbaudiet, vai eļļas kanāls nav bloķēts. Ja

nepieciešams, iztīriet to. (Att. 144)

2. Pārbaudiet, vai virzītājsliedes malas nav nelīdzenas.

Notīriet atskarpes, izmantojot šablonu. (Att. 150)

3. Iztīriet virzītājsliedes gropi. (Att. 145)

4. Pārbaudiet, vai virzītājsliedes rieva nav nodilusi.

Nomainiet virzītājsliedi, ja nepieciešams. (Att. 151)

5. Pārbaudiet, vai virzītājsliedes gals nav nelīdzens vai

stipri nodilis. (Att. 152)

6. Pārbaudiet, vai sliedes iemavas zobrats brīvi griežas

un vai sliedes iemavas zobrata eļļošanas atvere nav aizsērējusi. Iztīriet un ieeļļojiet to, ja nepieciešams. (Att. 146)

7. Lai paildzinātu virzītājsliedes kalpošanas laiku, katru

dienu apvērsiet to. (Att. 153) 1951 - 003 - 20.06.2023 371Problēmu novēršana Lietotāja interfeiss LED ekrāns Iespējamās kļūmes Iespējamais risinājums Mirgo brīdināju- ma indikators. Ir aktivizēta ķē- des bremze. Deaktivizējiet ķēdes bremzi. Temperatūras nobīde. Ļaujiet izstrādājumam atdzist. Pārslodze. Zā- ģa ķēde neku- stas. Atbrīvojiet ķēdes zāģi. Spēka sprūds un poga Start/ Stop tiek no- spiesti vienlaicī- gi. Atlaidiet spēka sprūdu, lai ieslēgtu izstrādājumu. Mirgojoša zaļā aktivizēšanas gaismas diode. Akumulators iz- lādējies. Uzlādējiet akumulatoru. Deg brīdināju- ma indikators. Apkope. Sazinieties ar vietējo apkopes sniedzēju. Akumulators Gaismas diožu displejs Iespējamās kļūmes Iespējamais risinājums Mirgo zaļas krāsas gaismas diode. Akumulators izlādējies. Uzlādējiet akumulatoru. Mirgo kļūdas gaismas diode. Temperatūras nobīde. Akumulatoru drīkst izmantot tempera- tūrā no -10°C (14°F) līdz 40°C (104°F). Pārāk liels spriegums. Pārliecinieties, vai elektrotīkla sprie- gums atbilst izstrādājuma sprieguma parametriem. Informāciju skatiet iz- strādājuma datu plāksnītē. Izņemiet akumulatoru no lādētāja. Iedegas kļūdas gaismas diode. Pārāk liela elementu atšķirība(1V). Sazinieties ar apkopes pakalpojumu nodrošinātāju. 372 1951 - 003 - 20.06.2023Akumulatora lādētājs Stāvoklis Iespējamās kļūmes Iespējamā procedūra Uzlādes gaismas diode deg sarkanā krāsā. Pastāvīga akumulatora lādē- tāja kļūda. Sazinieties ar izplatītāju. Uzlādes gaismas diode mirgo zaļā krāsā. Temperatūras nobīde, aku- mulators ir pārāk auksts vai pārāk karsts, lai to lietotu vai uzlādētu. Ļaujiet akumulatoram atdzist vai sasilt. Kad akumula- tors ir sasniedzis pareizo temperatūru, to var atkal lietot vai uzlādēt. Izmantojiet akumulatora lādētāju vides temperatūras diapazonā no 5°C (41°F) līdz 40°C (104°F). Uzlādes gaismas diode mirgo sarkanā krāsā. Bojāts akumulators Sazinieties ar izplatītāju Pārvadāšana, glabāšana un utilizēšana Pārvadāšana un uzglabāšana

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.

• Ievērojiet īpašās prasības, kas sniegtas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un sūtīšanas aģentu prasības.

• Pirms nosūtāt izstrādājumu, konsultējieties ar bīstamo preču apstrādes speciālistu. Ievērojiet visus spēkā esošos valsts likumus.

• Kad ievietojat akumulatoru iepakojumā, atvērtiem kontaktiem pievienojiet līmlenti. Ievietojiet akumulatoru iepakojumā cieši, lai novērstu kustēšanos.

• Transportēšanas vai glabāšanas nolūkos izņemiet akumulatoru.

• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5°C/41°F līdz 25°C/77°F un ko neskar tieša saules gaisma.

• Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5°C/41°F līdz 45°C/113°F un ko neskar tieša saules gaisma.

• Izmantojiet akumulatoru lādētāju tikai tad, ja apkārtējā temperatūra ir diapazonā no 5°C/41°F līdz 40°C/104°F.

• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.

• Novietojiet akumulatora lādētāju slēgtā un sausā vietā.

• Uzglabāšanas laikā neturiet akumulatoru lādētāja tuvumā. Neļaujiet bērniem un citām nesankcionētām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā.

• Notīriet izstrādājumu un veiciet pilnu apkopi, pirms novietojat to ilgstošai glabāšanai.

• Izmantojiet transportēšanas aizsargu uz izstrādājuma, lai novērstu traumas vai izstrādājuma bojājumus transportēšanas vai glabāšanas laikā.

• Transportēšanas laikā droši nostipriniet izstrādājumu. Akumulatora, akumulatoru lādētāja un ierīces utilizācija Zemāk esošais simbols norāda, ka ierīce nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā. Tādējādi tiek samazināta kaitīgā ietekme uz vidi un cilvēkiem. Plašāku informāciju vaicājiet pašvaldības iestādēm, sadzīves atkritumu apsaimniekotājam vai izplatītājam. (Att. 24) Piezīme: Simbols ir redzams uz ierīces vai ierīces iepakojuma. 1951 - 003 - 20.06.2023 373Tehniskie dati Tehniskie dati 240i Motors Tips BLDC (bezsuku) 36V Funkcijas Zema enerģijas patēriņa režīms Poga SavE Eļļošanas sistēma Eļļas sūkņa tips Automātisks Eļļas tvertnes tilpums, ml/cm

0,2/200 Svars Ķēdes zāģis bez akumulatora, virzītājsliedes un zāģa ķēdes, ar tukšu ķēdes eļļas tvertni, kg 3,5 Trokšņa emisija

Skaņas jaudas līmenis, izmērītais dB(A) 99 Skaņas jaudas līmenis, garantētais L

dB(A) 102 Skaņas līmeņi

Skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar standartu EN62841-1

Priekšējais rokturis, m/s

Trokšņa emisijai vidē, kas mērīta kā trokšņa jauda(L

) atbilstoši EKdirektīvas 2000/14/EK un standarta EN ISO 22868prasībām, ir tipiska 3dB(A) statiskā izkliede(standartnovirze).

Sniegtajos datos par skaņas spiediena līmeni ierīcei ir tipiska statistiskā 3dB(A) izkliede(standartnovirze).

Vibrācijas līmenis atbilstoši standartam EN62841-4-1. Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 1,5m/s

(standarta novirze). Norādītie vibrāciju dati no mērījumiem, ja mašīna ir aprīkota ar sliedes garumu un ieteicamo ķēdes veidu. Ja mašīna ir aprīkota ar citu sliedes garumu, vibrāciju līmenis var mainīties maksimāli par ± 1,5m/s

374 1951 - 003 - 20.06.2023Piederumi Virzītājsliedes un zāģa ķēdes kombinācijas Tālāk norādīto griešanas papildpiederumu izmantošana ir apstiprināta šim izstrādājumam. Virzītājsliede Zāģa ķēde Tips Garums, col- las Solis, collas Sliedes pla- tums, mm Maks. gala rā- diuss Tips Piedziņas posmu skaits 578186652 14 3/8collas mini 1,3 7T Husqvarna S93G(585422 852)

Asināšanas aprīkojums un asināšanas leņķi Zāģa ķēdes asināšanai izmantojiet Husqvarna šablonu. Husqvarna šablons nodrošina pareizu asināšanas leņķi. Detaļu numuri ir norādīti zemāk tabulā. Ja neesat pārliecināts par to, kā noteikt sava izstrādājuma zāģa ķēdes tipu, sk. papildinformāciju .

84-01 Apstiprinātie akumulatori Akumulators BLi30 40-B140 Tips Litija jonu Litija jonu Akumulatora ietilpība, Ah 7.8 4,0 Nominālais spriegums, V 36 36 Svars, mārciņas/kg 4.2/1.9 2,7/1,25 1951 - 003 - 20.06.2023 375Izstrādājumam apstiprinātie akumulatora lādētāji Akumulatora lādētājs 40-C80 Elektrotīkla spriegums, V 100–240 Frekvence, Hz 50–60 Jauda, W 72 Izvades spriegums, V d.c./ ampēri, A 43/1,6 376 1951 - 003 - 20.06.2023Atbilstības deklarācija ES atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr.: +46-36-146500, ar šo paziņojam, ka uzņemamies pilnu atbildību par to, ka šis izstrādājums: Apraksts Bezvadu ķēdes zāģi jeb motorzāģi Zīmols Husqvarna Tips/modelis 240i Identifikācija Ar sērijas numuriem no 2022 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Direktīva/regula Apraksts 2006/42/EK “par iekārtām” 2014/30/ES par elektromagnētisko savietojamību 2011/65/ES Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko- jumos 2000/14/EK “par trokšņa emisiju vidē” Ir piemēroti šādi standarti: EN 62841-1:2015, EN 62841-4-1:2020 EN IEC 63000:2018, EN 55014-1:2021; EN 55014-2:2021. Pilnvarotā iestāde: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, veica EK tipveida pārbaudi saskaņā ar mehānismu direktīvas(2006/42/EK) 12.panta 3bpunkta prasībām. Sertifikāta numurs: BM 50558450 0001. Piegādātais ķēdes zāģis atbilst paraugam, kam tika veikta EK noteiktā tipveida pārbaude. Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 374
