사용 설명서 240i HUSQVARNA

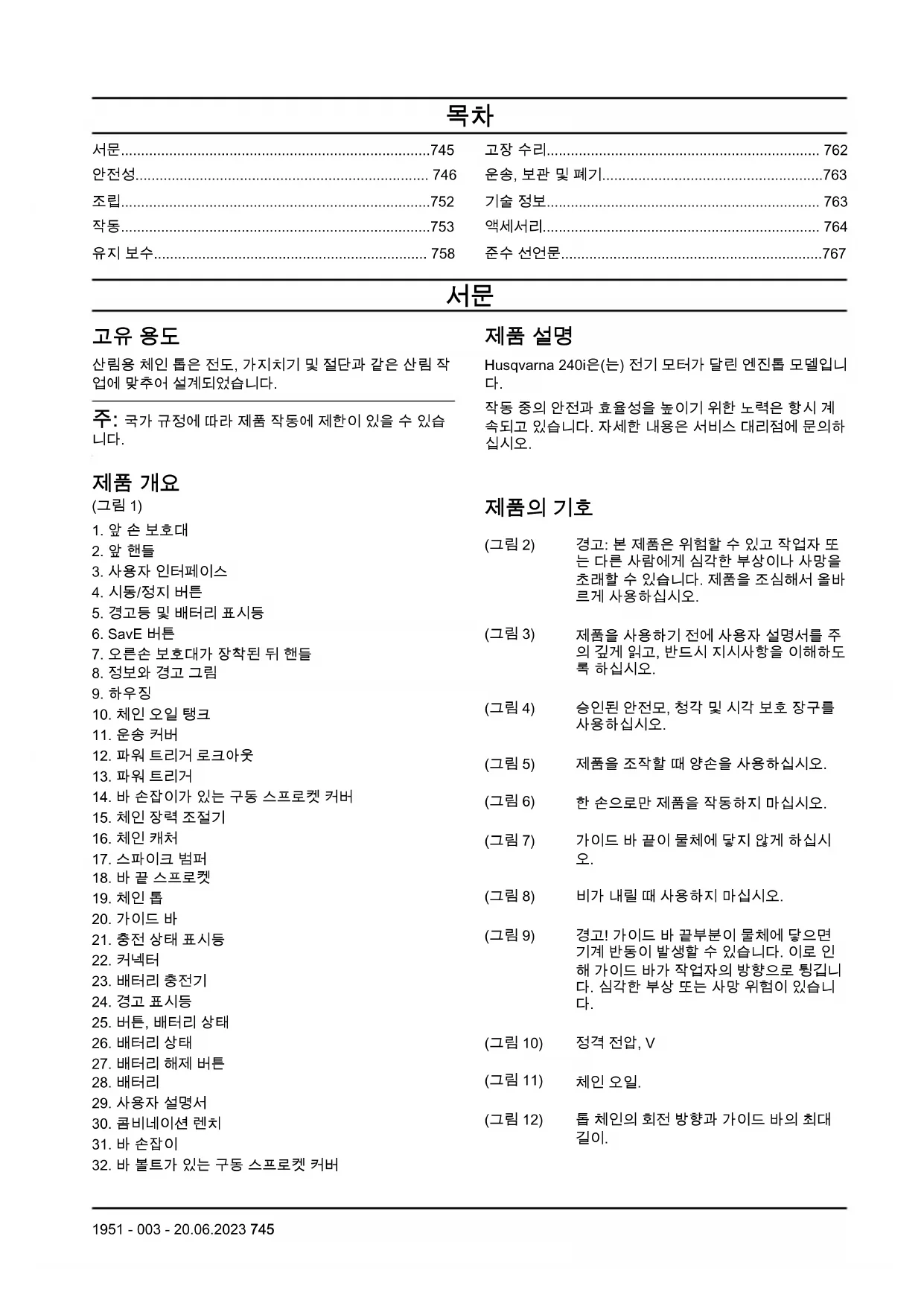

산림용 체인 톱은 전도, 가지치기 및 절단과 같은 산림 작 업에 맞추어 설계되었습니다. 주: 국가 규정에 따라 제품 작동에 제한이 있을 수 있습

Husqvarna 240i은(는) 전기 모터가 달린 엔진톱 모델입니

작동 중의 안전과 효율성을 높이기 위한 노력은 항시 계 속되고 있습니다. 자세한 내용은 서비스 대리점에 문의하

7. 오른손 보호대가 장착된 뒤 핸들

14. 바 손잡이가 있는 구동 스프로켓 커버

32. 바 볼트가 있는 구동 스프로켓 커버

(그림 2) 경고: 본 제품은 위험할 수 있고 작업자 또 는 다른 사람에게 심각한 부상이나 사망을 초래할 수 있습니다. 제품을 조심해서 올바

(그림 3) 제품을 사용하기 전에 사용자 설명서를 주 의 깊게 읽고, 반드시 지시사항을 이해하도

(그림 4) 승인된 안전모, 청각 및 시각 보호 장구를

(그림 5) 제품을 조작할 때 양손을 사용하십시오. (그림 6) 한 손으로만 제품을 작동하지 마십시오. (그림 7) 가이드 바 끝이 물체에 닿지 않게 하십시

(그림 8) 비가 내릴 때 사용하지 마십시오. (그림 9) 경고! 가이드 바 끝부분이 물체에 닿으면 기계 반동이 발생할 수 있습니다. 이로 인 해 가이드 바가 작업자의 방향으로 튕깁니 다. 심각한 부상 또는 사망 위험이 있습니

(그림 10) 정격 전압, V (그림 11)

(그림 12) 톱 체인의 회전 방향과 가이드 바의 최대

1951 - 003 - 20.06.2023 745(그림 13)

(그림 21) 체인 브레이크, 작동됨(오른 쪽). 체인 브레이크, 풀림(왼

(그림 22) 체인 방향 (그림 23) 명판에는 일련번호가 표시 됩니다. yyyy는 생산 연도이 고 ww는 생산 주입니다. 주: 제품의 여타 기호/도안은 일부 시장의 인증 요구사

배터리 및/또는 배터리 충전기의 기호 (그림 24) 전기 및 전자 장비 재활용 처리 장에서 이 제품을 재활용하십시 오. (유럽에만 해당) (그림 14) 환경 마크 제품 또는 제품의 패키지는 가정 용 폐기물이 아닙니다. 승인된 전기 및 전 자 장비 폐기장에서 재활용하십시오. (그림 15) 이 제품은 적용 가능한 EU 지침 조항을 준

(그림 16) 이 제품은 적용 가능한 UK 지침 조항을 준

(그림 17) 유럽 지침 2000/14/EC 및 UK 지침 및 규정 과 뉴사우스웨일스 규정인 "2017 환경 운 영 보호(소음 관리) 규정”에 따른 환경에 대 한 소음 배출 라벨 제품의 보장 소음 수준

(그림 18) 페일 세이프(Fail-safe) 변압기 (그림 19) 배터리 충전기는 실내에서만 사용 및 보관

제조물 책임법에 언급된 바와 같이, 당사는 다음과 같은 경우에 당사 제품이 초래한 손해에 대한 법적 책임이 없

• 제품이 제조업체에서 제공하지 않았거나 승인하지 않 은 부품으로 수리된 경우

• 제품에 제조업체에서 제공하지 않았거나 승인하지 않 은 액세서리가 있는 경우

• 제품이 인가된 서비스 센터 또는 인가된 기관에서 수

설명서에서 특히 중요한 부분을 가리킬 때 경고, 주의 및

경고: 설명서의 지시사항을 준수하지 않을 경우 작업자나 옆에 있던 사람이 부상을 입거 나 사망할 위험이 있을 때 사용됩니다. 주의: 설명서의 지시사항을 준수하지 않을 경우 제품, 다른 재료 또는 인접한 지역에서 피해가 발생할 위험이 있을 때 사용됩니다. 주: 주어진 상황에 대한 정보를 추가로 제공할 때 사용

일반 전동 공구 안전 경고 경고: 이 전동 공구와 함께 제공된 모든 안 전 경고, 지침, 그림 및 사양을 읽으십시오. 아 래 나열된 지침을 따르지 않으면 전기 쇼크, 화재 및/또는 심각한 부상이 발생할 수 있습

• 나중에도 참조할 수 있도록 모든 경고와 지침을 보관 하십시오. 경고에 있는 "전동 공구"라는 용어는 주전 원으로 작동하는(유선) 전동 공구 또는 배터리로 작동 하는(무선) 전동 공구를 말합니다.

• 작업 영역을 깨끗하고 밝게 유지합니다. 어수선하거 나 어두운 곳에서 사고가 발생합니다.

• 전동 공구를 가연성 액체나 가스 또는 먼지 등이 있는 폭발 가능한 지역에서 작동시키지 마십시오. 전동 공 구는 먼지나 증기에 점화시킬 수 있는 불꽃을 발생시

• 전동 공구를 조작할 때에는 아이들과 구경꾼들이 멀 리 떨어지게 하십시오. 방심할 경우 통제력을 잃을 수

• 전동 공구 플러그는 소켓에 맞아야 합니다. 플러그를 어떠한 경우에도 개조하지 마십시오. 접지시킨 전동 공구에 대해서는 어댑터 플러그를 사용하지 마십시 746 1951 - 003 - 20.06.2023오. 개조하지 않은 플러그 및 꼭 맞는 소켓을 사용하 면 전기 감전의 위험을 줄일 수 있습니다.

• 파이프, 라디에이터, 전자레인지, 냉장고 등과 같이 접지된 표면에 신체를 접촉시키지 마십시오. 접촉하 는 경우에는 전기 감전 위험이 증대됩니다.

• 전동 공구를 비가 내리거나 젖어 있는 곳에 노출하지 마십시오. 전동 공구에 물이 유입되면 전기 감전의 위

• 코드를 무리하게 당기지 마십시오. 절대로 코드를 당 겨서 전동 공구를 운반하거나 끌어당기거나 플러그를 빼지 마십시오. 코드를 열, 오일, 날카로운 모서리나 움직이는 부품에서 멀리하십시오. 코드가 손상되거나 엉키는 경우 전기 감전의 위험이 증대됩니다.

• 전동 공구를 실외에서 작동하는 경우 실외용으로 적 합한 연장 코드를 사용하십시오. 실외용으로 적합한 코드를 사용하면 감전의 위험이 줄어듭니다.

• 어쩔 수 없이 습한 장소에서 전동 공구를 작동해야 하 는 경우에는 누전 차단기(RCD)로 보호되는 전원 공 급 장치를 사용하십시오. 누전 차단기(RCD)를 사용 하면 감전의 위험이 줄어듭니다.

• 전동 공구를 조작할 때에는 방심하지 말고 작업에 주 의하며 상식에 어긋난 행동을 하지 마십시오. 피곤하 거나 약물, 알코올 또는 의약품의 효과가 나타나는 동 안에는 전동 공구를 사용하지 마십시오. 전동 공구를 조작하는 동안 한 순간의 방심이 심각한 인명 사고를 일으킬 수 있습니다.

• 개인 보호 장구를 사용하십시오. 항상 시각 보호 장구 를 착용하십시오. 적절한 작업 조건을 위해 사용되는 먼지 차단 마스크, 미끄럼 방지 안전화, 안전모 또는 청각 보호 장구 등과 같은 안전장비는 부상의 위험을

• 엔진에 실수로 시동이 걸리지 않도록 하십시오. 공구 에 전원 및/또는 배터리 팩을 연결하거나, 공구를 들 어 올리거나 운반하기 전에 스위치가 오프(OFF) 위치 에 있는지 확인하십시오. 스위치 위에 손가락을 올려 놓고 전동 공구를 운반하거나 스위치가 켜져 있는 전 동 공구에 전기를 흐르게 할 경우 사고를 일으키게 됩

• 전동 공구의 전원을 켜기 전에 조정 키나 렌치를 제거 합니다. 전동 공구의 회전하는 부품에 부착된 렌치나 키는 인명 사고를 일으킬 수 있습니다.

• 몸을 무리하게 앞으로 뻗지 마십시오. 항상 발 딛는 곳에 적절한 균형을 유지하십시오. 이렇게 하면 예상 치 못한 상황에서 전동 공구를 더 잘 제어할 수 있습

• 적절한 복장을 갖추십시오. 헐거운 옷이나 장신구를 착용하지 마십시오. 머리카락, 의복은 움직이는 부품 에서 멀리 떨어지게 하십시오. 헐거운 의복, 장신구나 긴 머리카락이 움직이는 부품에 끼일 수 있습니다.

• 먼지 추출 및 집진 설비를 연결하기 위해 제공된 장비 의 경우 연결 상태와 제대로 사용되고 있는지 여부를 확인하십시오. 집진 설비를 사용할 경우 먼지와 관련 된 위험을 줄일 수 있습니다.

• 공구의 빈번한 사용으로 인해 익숙해짐으로써 무사 안일주의에 빠지거나 공구 안전 원칙을 무시하지 않 도록 하십시오. 부주의한 작동으로 인해 1초 이내에 도 심각한 상처를 입을 수 있습니다. 전동 공구 사용 및 주의사항

• 전동 공구에 무리한 힘을 가하지 마십시오. 용도에 맞 는 올바른 전동 공구를 사용하십시오. 올바른 전동 공 구는 설계된 속도로 사용할 때 더 안전하고 훌륭하게

• 스위치로 전동 공구를 켜고 끄지 못할 경우에는 전동 공구를 사용하지 마십시오. 스위치로 조작이 불가능 한 전동 공구는 위험하며 수리해야 합니다.

• 조절, 부속품 교환 또는 전동 공구 보관 전에 전원에 서 플러그를 분리하거나 배터리 팩을 탈착 가능한 경 우 전동 공구에서 제거하십시오. 그러한 안전 예방 조 치는 전동 공구에 실수로 시동을 거는 위험을 줄여줍

• 아이들의 손이 닿지 않는 곳에 전동 공구를 보관하고 전동 공구나 이 지침에 대해 잘 모르는 사람이 전동 공구를 작동하지 못하도록 하십시오. 전동 공구가 훈 련되지 않은 사용자의 손에 들어갈 경우 위험합니다.

• 전동 공구 및 액세서리를 유지 보수하십시오. 움직이 는 부품의 오정렬이나 고착, 부품의 파손 및 기타 전 동 공구의 작동에 영향을 줄 수 있는 상태를 점검하십 시오. 전동 공구가 손상된 경우 사용하기 전에 수리하 십시오. 전동 공구의 유지 보수가 불량한 경우 많은 사고가 발생할 수 있습니다.

• 절단 공구는 날카롭고 청결하게 관리하십시오. 날카 로운 절단 날을 갖추도록 제대로 관리된 절단 공구는 고착될 가능성이 적고 제어하기가 쉽습니다.

• 작업 조건 및 수행해야 할 작업을 고려하면서 이 지시 사항에 따라 전동 공구, 액세서리 및 공구 바이트 등 을 사용하십시오. 그러한 목적과 다른 작업에 전동 공 구를 사용할 경우 위험한 상황이 발생할 수 있습니다.

• 핸들과 손잡이 부분을 건조하고 깨끗하며 오일과 그 리스가 없도록 유지하십시오. 핸들과 손잡이 부분이 미끄러우면 예상치 못한 상황에서 공구를 안전하게 취급하고 제어할 수 없습니다. 무선 전동 공구 사용 및 주의사항

• 제조업체에서 지정한 충전기로만 충전하십시오. 지정 된 배터리 팩 유형에 적합하도록 설계된 충전기에 다 른 유형의 배터리 팩을 사용하면 화재의 위험이 있을

• 전동 공구에는 특별히 지정된 배터리 팩만 사용하십 시오. 다른 유형의 배터리 팩을 사용하면 상해 및 화 재의 위험이 있을 수 있습니다.

• 단자의 단락을 야기할 수 있으므로 배터리 팩을 사용 하지 않을 때는 클립, 동전, 열쇠, 못, 나사 등 각종 금 속 물체로부터 멀리 하십시오. 배터리 단자가 단락되 면 화상 또는 화재를 일으킬 수 있습니다.

• 너무 심하게 사용하면 배터리에서 배터리액이 누수될 수 있으므로 신체에 닿지 않게 하십시오. 만일 실수로 신체에 닿은 경우 물로 세척하십시오. 만일 배터리액 이 눈에 닿은 경우 추가로 의료적인 도움을 받으십시 오. 배터리에서 누수된 배터리액은 자극 또는 화상을 일으킬 수 있습니다.

• 손상되거나 개조된 배터리 팩 또는 공구를 사용하지 마십시오. 손상되거나 개조된 배터리는 화재, 폭발 및 부상의 위험이 있는 예측할 수 없는 동작을 할 수 있

1951 - 003 - 20.06.2023 747• 배터리 팩 또는 공구를 불이나 과도한 온도에 노출시 키지 마십시오. 불에 노출되거나 130°C(265°F) 이상 의 온도에 노출되면 폭발할 수 있습니다.

• 모든 충전 지침에 따라 지침에 지정된 온도 범위 외에 서 배터리 팩 또는 공구를 충전하지 마십시오. 부적절 하게 충전하거나 명시된 온도 범위를 벗어나면 배터 리를 손상시킬 수 있으며 화재의 위험이 높아집니다.

• 정품 교체 부품만을 사용하는 유자격 수리 기술자에 게만 전동 공구 수리를 맡기십시오. 이렇게 하면 전동 공구의 안전을 확실히 관리할 수 있습니다.

• 손상된 배터리 팩은 정비하지 마십시오. 배터리 팩에 대한 서비스는 제조업체 또는 공인 서비스 제공업체 만 수행해야 합니다. 엔진톱 일반 안전 경고

• 엔진톱이 작동 중인 경우 신체 모든 부분을 톱 체인으 로부터 멀리합니다. 엔진톱을 시동시키기 전에 톱 체 인에 접촉하는 것이 없는지 확인하십시오. 엔진톱이 작동하는 동안 한 순간의 방심으로 옷이나 몸이 톱 체 인에 걸려들 수 있습니다.

• 항상 오른손은 뒤 핸들에 왼손은 앞 핸들에 대고 엔진 톱을 붙잡아야 합니다. 잡는 손을 바꿔서 엔진톱을 잡 으면 부상 위험이 증가하므로 절대 하지 마십시오.

• 톱 체인이 숨어 있는 배선에 닿을 수 있으므로 엔진톱 을 잡을 때는 반드시 절연된 손잡이 부분을 잡아야 합 니다. 톱 체인이 "전기가 흐르는" 배선에 닿으면 이는 엔진톱의 금속 부품이 "흐르는 전기"에 노출됨을 의미 하며 작업자가 감전될 수 있습니다.

• 시각 보호 장구를 착용하십시오. 청각, 머리, 손, 다리 및 발에 추가 안전장비를 착용할 것을 권장합니다. 적 절한 보호 장비의 착용은 날리는 부산물이나 갑작스 러운 톱 체인과의 접촉으로부터 인명 사고를 줄입니

• 나무, 사다리, 지붕 또는 불안정한 지지대에서 체인톱 을 작동하지 마십시오. 이런 방식으로 체인 톱을 작동 하면 심각한 인명 사고가 발생할 수 있습니다.

• 항상 발을 올바로 딛으며 고정되고, 안전하며, 수평인 곳에서만 엔진톱을 작동하십시오. 미끄럽거나 불안정 한 곳에서는 균형을 잃거나 엔진톱을 제어하지 못할

• 장력이 가해진 가지를 자르는 경우 가지가 튕겨 나올 수 있습니다. 목재 조직에 가해진 장력이 풀리면 반발 력이 가해진 가지가 작업자를 치거나 엔진톱을 통제 불능 상태로 만들 수 있습니다.

• 잡목과 묘목을 자를 때 특히 주의하십시오. 가는 부분 이 톱 체인에 걸려 작업자 쪽으로 갑자기 날아가거나 작업자의 균형을 무너트릴 수 있습니다.

• 제품의 스위치를 끄고 몸에서 쓰러트려 앞 핸들을 잡 고 엔진톱을 운반하십시오. 엔진톱을 운반하거나 보 관할 때는 항상 가이드 바 덮개를 장착하십시오. 엔진 톱을 올바로 취급하면 움직이는 톱 체인과 우발적인 접촉 가능성이 떨어집니다.

윤활, 체인 장력 조정, 바 및 체인 교체 시 지시사항을 따르십시오. 장력 또는 윤활 상태가 부적절한 체인은 고장 또는 기계 반동 가능성이 커집니다.

• 나무만 자르십시오. 용도 외로 엔진톱을 사용하지 마 십시오. 예: 엔진톱을 플라스틱, 석재 또는 비목재 절 단에 사용하지 마십시오. 엔진톱을 용도 이외로 사용 하면 위험한 상황이 발생합니다.

• 나무를 쓰러뜨리기 전에 위험과 예방책을 숙지해야 합니다. 나무가 쓰러지는 동안 사용자나 구경꾼이 심 각한 부상을 입을 수 있습니다.

• 걸린 물질 제거, 엔진톱 보관 및 정비를 할 때 모든 지 시사항을 따르십시오. 전원이 꺼져 있고 배터리 팩이 제거되었는지 확인하십시오. 걸린 물질 제거 혹은 정 비를 할 때 엔진톱을 예상치 않게 작동하면 심각한 부 상을 초래할 수 있습니다.

• 특별한 교육을 받지 않았으면 나무에서 체인 톱을 작 동하지 마십시오. 적절한 훈련없이 나무에 체인 톱을 작동하면 심각한 부상을 입을 위험이 있습니다. 기계 반동의 원인 및 작업자 보호 가이드 바의 코 또는 끝부분이 물체에 접촉하거나 나무가 빽빽이 있고 절단면이 톱 체인을 조이면 기계 반동이 발 생할 수 있습니다. 일부 경우 끝부분 접촉은 갑작스런 역 반응을 유발하여 가이드 바를 작업자 방향으로 위 아래로 움직입니다. 가이드 바 상단이 톱 체인을 조이면 가이드 바가 작업자 쪽으로 빠르게 밀릴 수 있습니다. 이러한 반 응으로 톱을 통제하지 못하고 심각한 부상이 발생할 수 있습니다. 톱에 장착된 안전 장치에만 의존하지 마십시 오. 엔진톱 사용자로서 여러 조치를 취해 절단 작업의 사 고나 부상을 방지해야 합니다. 기계 반동은 엔진톱 오용 및/또는 부적절한 사용 방법 또는 조건으로 발생하며 아 래와 같은 적절한 주의를 통해 피할 수 있습니다.

• 두 손을 사용하여 엄지와 손가락으로 엔진톱 핸들을 단단히 잡고 몸과 팔을 기계 반동을 이길 수 있도록 위치시키십시오. 기계 반동은 적절한 주의를 취하면 작업자가 제어할 수 있습니다. 엔진톱을 놓치지 마십

• 몸을 무리하게 앞으로 뻗거나 어깨 높이 위로 자르지 마십시오. 원치 않는 끝부분 접촉을 방지하고 예상치 못한 상황에서 엔진톱을 보다 잘 제어할 수 있습니다.

• 제조업체가 지정한 교체 가이드 바와 톱 체인만 사용 하십시오. 부적절한 교체 가이드 바 및 톱 체인으로 체인 고장 및/또는 기계 반동이 발생할 수 있습니다.

• 제조업체의 톱 체인 연마 및 유지 보수 지침을 따르십 시오. 깊이 게이지 높이를 줄이면 기계 반동이 증가할

• 이 제품은 조심하지 않거나 잘못 사용하면 위험한 공 구입니다. 이 제품은 작업자 또는 다른 사람에게 심각

특수 절단 및 작업 기법에 대한 교육을 받고 리프트 버킷, 로프, 안전 벨트와 같이 적절한 안전 장치를 갖춘 경우 안전 규정을 변경할 수 있습니다. 748 1951 - 003 - 20.06.2023한 부상이나 사망을 초래할 수 있습니다. 이 사용자 설명서를 읽고 내용을 이해하는 것이 매우 중요합니

• 제조업체의 승인 없이 제품을 변경하지 마십시오. 다 른 사람이 변경한 제품을 사용하지 말고 항상 정품 액 세서리를 사용하십시오. 제조업체에서 승인하지 않은 변경은 작업자 또는 다른 사람에게 심각한 부상 또는 사망을 초래할 수 있습니다.

• 체인 오일 연기와 톱밥 먼지를 장기간 흡입하면 건강 상의 문제가 발생할 수 있습니다.

• 본 제품은 작동 중 전자기장을 발생시킵니다. 일부 상 황에서 전자기장 발생은 능동적 또는 수동적 의료 삽 입물을 방해합니다. 의료 삽입물을 사용하는 경우, 심 각한 부상 또는 사망의 위험을 줄이기 위하여 본 제품 을 작동하기 전에 전문의 및 의료 삽입물 제조사와 상 담하실 것을 권장합니다. 작동에 대한 안전 지침 경고: 제품을 사용하기 전에 다음 경고 지

• 이 사용자 설명서의 정보는 전문적인 지식과 경험을 대신하지 않습니다. 본인이 처한 상황에서 안전하다 고 느끼지 않으면 제품을 중지하십시오. 서비스 대리 점이나 엔진톱 전문가에게 문의하십시오. 자신 없는 작업은 시도하지 마십시오!

• 제품 작동에 관한 질문이 있는 경우 서비스 대리점이 나 Husqvarna에 문의하십시오. 제품을 효과적이고 안전하게 작동시키는 방법에 대한 정보를 제공 받을 수 있습니다. 가능하면 엔진톱 작동에 관한 실습 수업 에 참여하십시오. 서비스 대리점, 임업 학교 또는 도 서관에서 이용하실 수 있는 교육 자료 및 수업에 대한 정보를 제공해드릴 것입니다.

• 이 제품을 사용하기 전에 기계 반동의 영향과 이를 방 지하는 방법을 이해해야 합니다. 참조:

기계 반동에 대한 일반 질문 페 이지의 754 의 지침을 참조하십시오.

• 손상되거나 제대로 작동하지 않는 제품, 배터리 또는 배터리 충전기는 사용하지 마십시오.

• 회전하는 톱 체인을 만지지 마십시오. 중상을 입거나 사망할 수 있습니다.

• 피로한 상태, 알코올 및 마약, 약물 또는 기타 시력, 주 의력, 협응 능력 및 판단력에 부정적 영향을 미칠 수 있는 물질의 영향을 받는 상태에서는 절대 이 제품을 사용해서는 안 됩니다.

• 나쁜 날씨에서 작업하면 쉽게 지치며 위험이 추가되 는 경우가 많습니다. 따라서 짙은 안개, 폭우, 강풍, 혹 한 및 낙뢰 위험 등과 같은 악천후에서는 장비를 사용 하지 않는 것이 좋습니다.

• 가이드 바, 톱 체인 및 모든 덮개가 올바로 조립되지 않았으면 절대 제품을 시동하지 마십시오. 그렇지 않 으면 구동 스프로켓이 느슨해져서 중상을 입을 수 있

• 가끔 조각이 스프로켓 덮개에 끼어 톱 체인이 고착될 수도 있습니다. 세척할 때는 항상 모터를 정지하십시

• 다음 사항을 고려하여 주변을 점검하십시오. 사람이 나 동물이 제품에 접촉하거나 제품의 제어에 영향을 미칠 위험이 없는지 확인하십시오. (그림 26)

• 어린이가 제품을 사용하거나 근처에 가지 못하도록 하십시오. 제품은 시동하기 쉬우므로 완벽하게 감시 하지 않으면 어린이가 시동할 수도 있습니다. 이것은 심각한 부상을 당할 수 있는 위험을 의미합니다.

• 제품을 완전히 볼 수 없거나 장기간 사용하지 않는 경 우 배터리를 분리하십시오.

• 제품을 완벽히 제어하려면 발을 안정적으로 디뎌야 합니다. 사다리 또는 나무 위에서는 제품을 사용하지 마십시오. 바닥이 안정적이지 않으면 제품을 사용하

• 나무에서 작업하려면 인명 사고 위험을 줄이기 위해 특수 절단 및 작업 기법을 사용해야 합니다. 벨트, 로 프, 벨트, 등반 아이론, 스냅 후크, 카라비너 등의 안전 및 기타 등반 장비의 사용 교육을 포함한 나무 작업에 대한 특별 전문 교육을 받지 않았으면 나무에서 작업

• 낙하 부분을 잡으려고 시도하지 마십시오. 로프 하나 로 고정되었을 때는 나무에서 절단하지 마십시오. 항 상 고정된 로프 2개를 사용하십시오. (그림 27)

• 조심하지 않으면 기계 반동의 위험이 증가합니다. 가 이드 바의 기계 반동 구역이 가지, 나무 또는 기타 물 체에 실수로 닿는 경우 기계 반동이 발생할 수 있습니

• 한 손으로 제품을 잡지 마십시오. 한 손 사용 시 이 제 품을 안전하게 통제할 수 없습니다.

• 어깨 높이 이상으로 제품을 사용하지 말고 가이드 바 끝부분으로 자르려고 하지 마십시오. (그림 29)

• 사고가 발생했을 때 도움을 요청할 수 없는 상황에서 는 제품을 사용하지 마십시오.

• 제품을 이동하기 전에 제품을 정지하고 체인 브레이 크를 작동하십시오. 가이드 바 및 톱 체인이 뒤쪽을 향하도록 제품을 잡으십시오. 짧은 거리라도 가이드 바에 운송용 보호대를 장착한 후에 운송 또는 운반하

• 제품을 땅에 둘 때는 체인 브레이크를 작동하고 제품 을 지속적으로 관찰하십시오. 장기간 사용하지 않는 경우 제품을 정지시키고 배터리를 분리하십시오.

• 목재 조각이 구동 시스템에 걸릴 위험이 있습니다. 이 로 인해 톱 체인이 고착될 수 있습니다. 청소하기 전 에는 항상 제품을 멈추고 배터리를 제거하십시오.

• 작업자가 안전하게 움직일 수 있는지 확인하십시오. 주변의 조건과 지형에 뿌리, 바위, 가지, 도랑 등의 장 애물이 있는지 점검하십시오. 경사진 지면에서 작업 할 때는 특히 주의하십시오.

• 잘못되거나 올바르게 연마되지 않은 절단 장비를 사 용하면 진동 수준이 증가합니다. 연목재(예: 침엽수) 1951 - 003 - 20.06.2023 749를 절단할 때보다 경목재(예: 활엽수)를 절단할 때 진 동이 더 많이 발생합니다. (그림 30)

• 진동에 너무 많이 노출되면 순환계가 약한 사람은 순 환계 장애 또는 신경계 장애를 일으킬 수 있습니다. 진동에 과도하게 노출되어 나타나는 증상을 느끼면 의사에게 문의하십시오. 이런 증상에는 마비, 감각 상 실, 욱신거림, 따끔함, 통증, 무력감, 피부색 또는 상태 의 변화 등이 있으며 이러한 증상은 대개 손가락, 손 또는 손목 등에 발생하며 낮은 온도에서 작업할 때 더 심해질 수 있습니다.

• 자신의 능력을 넘어서는 상황을 방지하십시오.

• 이 제품을 사용할 때 직면할 수 있는 모든 상황을 설 명할 수는 없습니다. 항상 조심하며 상식에 근거해 판

경고: 제품을 사용하기 전에 다음 경고 지

• 대부분의 톱 체인 사고는 톱 체인이 직접 작업자 몸에 접촉될 때 발생합니다. 작동 중에는 인가된 개인안전 장비를 사용해야 합니다. 개인안전장비가 부상을 완 전히 방지할 수는 없지만 사고가 발생할 경우 부상의 정도를 줄일 수 있습니다. 어떤 장비를 사용할지에 대 한 권장 사항은 서비스 대리점에 문의하십시오.

• 안전복은 동작을 제한하지 않는 범위에서 몸에 꼭 맞 도록 착용해야 합니다. 정기적으로 개인안전장비의 상태를 점검하십시오.

• 인가된 청각 보호 장구를 사용합니다. 소음에 장시간 노출될 경우 영구적인 청각 손상을 초래할 수 있습니

• 항상 승인된 보호용 안경 또는 얼굴 가리개를 착용해 튕겨 나온 물체로부터 부상 위험을 줄이도록 합니다. 제품 사용 중에 목재 조각이나 작은 나무조각 등이 갑 작스럽게 빠른 속도로 날아들 수 있습니다. 이는 특히 눈 부위에 심각한 부상을 야기할 수 있습니다.

• 철제 토 캡 및 미끄럼 방지 밑창이 달린 톱 방어용 안 전화를 착용하십시오.

• 항시 구급함을 가까이 비치해 두십시오.

• 불꽃이 튈 위험이 있습니다. 근처에 산불을 막을 수 있는 소화 도구와 삽을 준비하십시오.

• 안전장치가 손상되었거나 올바르게 작동하지 않는 제 품을 사용하지 마십시오.

• 안전장치를 정기적으로 점검하십시오. 참조:

안전장치 유지 보수 및 점검 페이지의 759

• 안전장치가 손상되었거나 올바르게 작동하지 않는 경 우 Husqvarna 서비스 대리점에 문의하십시오. 사용자 인터페이스의 기능 사용자 인터페이스에는 시동/정지 버튼, SavE 버튼, 배터 리 상태 및 경고등이 포함됩니다. 체인 브레이크가 작동 되거나 과부하 위험이 있으면 경고 표시등이 깜박입니다. 과부하 방지 기능은 제품을 일시적으로 정지시키므로 온 도가 내려갈 때까지 제품을 사용할 수 없습니다. 표시등 이 계속 켜져 있으면 서비스 대리점에 문의하십시오. (그림 33) 사용자 인터페이스에 대한 자세한 내용은

이 제품은 3분 동안 사용하지 않으면 정지시키는 자동 정 지 기능이 있습니다. 체인 브레이크 및 앞 손 보호대 제품에는 기계 반동이 있을 때 체인 톱을 멈추게 하는 체 인 브레이크가 있습니다. 체인 브레이크로 사고의 위험을 줄일 수 있지만 사용자의 주의가 각별히 필요합니다. (그림 34) 경고: 기계 반동의 위험이 있는 상황에서는 작동하지 마십시오. 제품을 사용할 때 가이드 바의 기계 반동 구역 안에 물체가 닿지 않도

(그림 35) 체인 브레이크(A)는 왼손으로 수동으로 작동시키거나 관 성 풀림 장치를 이용해 자동으로 작동시킬 수 있습니다. 앞 손 보호대(B)를 앞쪽으로 밀면 체인 브레이크를 수동 으로 작동할 수 있습니다. 이 동작은 구동 스프로켓을 멈 추는 스프링 장착 장치를 시작합니다. (그림 36) 체인 브레이크가 어떻게 작동하는지는 제품의 기계 반동 의 힘과 제품의 위치에 관련이 있습니다. 기계 반동 구역 이 작업자로부터 멀리 떨어져 있는 상황에서 강한 기계 반동이 일어나면 체인 브레이크가 관성 풀림 장치에 의해 작동됩니다. 기계 반동이 작거나 기계 반동 구역이 작업 자에게 가까이 있으면 왼손으로 체인 브레이크를 수동으

(그림 37) 제품을 시동할 때와 짧은 거리를 이동할 때 체인 브레이 크를 정지 브레이크로 사용하십시오. 이렇게 하면 작업자 또는 근처의 사람이 체인 톱에 닿을 위험이 감소합니다. (그림 38) 앞 손 보호대를 뒤로 당겨 체인 브레이크를 해제합니다. (그림 39)

1951 - 003 - 20.06.2023기계 반동은 아주 갑자기 강하게 일어날 수 있습니다. 대 부분의 기계 반동은 작기 때문에 항상 체인 브레이크가 작동되는 것은 아닙니다. 제품을 사용할 때 기계 반동이 발생하면 손으로 핸들을 단단히 잡고 놓치지 마십시오. (그림 40) 앞 손 보호대는 앞 핸들을 놓칠 경우 톱 체인에 닿을 위험

(그림 41) 전도 위치에서는 체인 브레이크를 수동으로 작동해선 안 됩니다. 이 위치에서는 관성 풀림 장치에 의해서만 체인 브레이크가 작동되어야 합니다. (그림 42) 파워 트리거 로크아웃 파워 트리거 로크아웃은 파워 트리거가 우연히 작동되는 것을 방지합니다. 파워 트리거 로크아웃을 앞으로 누른 다음(A) 파워 트리거 로크아웃을 핸들에 대고 누르면(B), 파워 트리거(C)가 해제됩니다. 핸들을 놓으면 파워 트리 거와 파워 트리거 로크아웃이 처음 위치로 돌아갑니다. (그림 43)

체인 캐처는 톱 체인이 끊어지거나 느슨해지면 톱 체인을 붙잡습니다. 체인 장력이 올바르면 위험이 감소합니다. 가이드 바 및 톱 체인에 올바른 유지 보수를 수행하면 위

지의 758 에서 지침을 참조하십시오. (그림 44)

오른손 보호대는 톱 체인이 끊어지거나 느슨해지는 경우 손을 보호합니다. 또한 제품을 사용할 때 가지와 잔가지 가 방해하지 못하게 합니다. (그림 45)

• BLi 시리즈 및 40-B 시리즈 배터리만 사용하십시오. 자세한 내용은 다음을 참조하십시오

페이지의 765 . 배터리는 소프트웨어 암호화되어 있

• 관련된 Husqvarna 제품의 전원 공급 장치로 충전할 수 있는 BLi 시리즈 및 40-B 시리즈 배터리만 사용하

제품에 대해 인가된 배터리 충전기 페 이지의 765 . 부상을 방지하기 위해 배터리를 다른 장 치의 전원 공급 장치로 사용하지 마십시오.

• 감전의 위험이 있습니다. 배터리 단자를 열쇠, 나사 또는 기타 금속에 연결하지 마십시오. 이로 인해 배터 리가 누전될 수 있습니다.

• 배터리의 에어 슬롯에 물체를 넣지 마십시오.

• 배터리를 직사광선, 열 또는 화염으로부터 멀리하십 시오. 배터리가 화상 및/또는 화학 화상을 초래할 수

• 배터리가 비를 맞거나 젖지 않도록 보호하십시오.

• 배터리를 전자레인지나 고압으로부터 멀리하십시오.

• 배터리를 분해하거나 부수지 마십시오.

• 배터리 산이 피부에 닿지 않도록 하십시오. 배터리 산 은 피부 상처, 부식 및 화상의 원인이 됩니다. 눈에 배 터리 산이 들어가면 문지르지 말고 물로 최소 15분 동 안 눈을 씻어내십시오. 배터리 산이 피부에 닿은 경우 다량의 물과 비누로 피부를 씻어야 합니다. 의료 지원

• 배터리는 -10°C~40°C(14°F~104°F)의 온도에서 사용

• 배터리 또는 배터리 충전기를 물로 청소하지 마십시

배터리 및 배터리 홀더 점검 방법 페이지의

• 손상되거나 제대로 작동하지 않는 배터리는 사용하지

• 배터리는 못, 나사 또는 보석과 같은 금속 물체가 닿 지 않도록 보관하십시오.

• 배터리를 어린이의 손이 닿지 않는 곳에 보관하십시

경고: 제품을 사용하기 전에 다음 경고 지

• 안전 지침을 준수하지 않을 경우 감전 또는 누전의 위

• 손상되지 않은, 인가된 접지 주전원 소켓을 사용하십

• 제품과 함께 제공되지 않은 배터리 충전기를 사용하 지 마십시오. BLi 시리즈 및 40-B 시리즈 교체용 배터 리를 충전할 때는 Husqvarna 40-C80 충전기만 사용

품에 대해 인가된 배터리 충전기 페이지의 765

• 배터리 충전기 분해를 시도하지 마십시오.

• 손상되거나 제대로 작동하지 않는 배터리 충전기는

• 전원 코드로 배터리 충전기를 들어 올리지 마십시오. 주전원 소켓에서 배터리 충전기를 분리하려면 플러그 를 당겨 빼내십시오. 전원 코드를 당기지 마십시오.

• 모든 케이블 및 연결선을 물, 오일 및 날카로운 모서 리로부터 멀리하십시오. 케이블이 문, 울타리 등에 끼 지 않았는지 확인하십시오.

• 인화성 물질이나 부식성 물질 근처에서 배터리 충전 기를 사용하지 마십시오. 배터리 충전기가 덮여 있지 않은지 확인하십시오. 연기 또는 불이 나는 경우에는 배터리 충전기 플러그를 분리하십시오.

• 공기가 잘 통하고 햇빛이 비치지 않는 실내에서만 배 터리를 충전하십시오. 야외에서 배터리를 충전하지 마십시오. 젖어 있는 환경에서 배터리를 충전하지 마

1951 - 003 - 20.06.2023 751• 배터리 충전기는 5°C~40°C(41°F~104°F)의 온도에서 만 사용하십시오. 공기가 잘 통하고 건조하며 먼지가 없는 환경에서 충전기를 사용하십시오.

• 배터리 충전기의 냉각 슬롯에 물체를 넣지 마십시오.

• 배터리 충전기의 누전을 유발할 수 있으므로 충전기 단자를 금속 물체에 연결하지 마십시오.

• 손상되지 않은, 인가된 벽면 소켓을 사용하십시오.

• 기기의 플러그를 끼우는 3구 접지 플러그 및 접지 리 셉터클이 있는 3선 실외 연장 코드만 사용하십시오.

• 일회용 배터리를 배터리 충전기에 삽입하여 충전하지

유지 보수에 대한 안전 지침 경고: 제품을 유지 보수하기 전에 다음 경 고 지침을 읽으십시오.

• 유지 보수, 다른 점검 또는 제품을 조립하기 전에 배 터리를 제거하십시오.

• 작업자는 이 사용자 설명서에 나와있는 유지 보수 및 서비스만 수행해야 합니다. 더 큰 연장 장치의 유지 보수 및 서비스는 서비스 대리점에 문의하십시오.

• 배터리 또는 배터리 충전기를 물로 청소하지 마십시 오. 강한 세제는 플라스틱에 손상을 줄 수 있습니다.

• 유지 보수 작업을 수행하지 않으면 제품 수명주기가 단축되고 사고 위험이 높아집니다.

• 모든 서비스 및 수리 작업, 특히 제품의 안전장치에 대한 특별 교육이 필요합니다. 유지 보수를 마친 후에 이 사용자 설명서의 모든 점검 내용이 승인되지 않은 경우에는 서비스 대리점에 문의하십시오. 제품을 위 한 전문 수리 및 서비스를 제공해드립니다.

• 정식 예비 부품만 사용하십시오. 절단 장비의 안전 지침 경고: 제품을 사용하기 전에 다음 경고 지

• 승인된 가이드 바/톱 체인 조합 및 연마 장비만 사용 하십시오. 자세한 지침은 기술 정보 페이지의 763

• 톱 체인을 사용하거나 유지 보수할 때에는 보호 장갑 을 착용하십시오. 움직이지 않는 톱 체인으로 인해 부 상을 입을 수도 있습니다.

• 절단 이를 올바르게 연마하여 유지하십시오. 지침을 준수하여 권장 파일게이지를 사용하십시오. 손상되거 나 잘못 연마된 톱 체인은 사고 위험을 높입니다. (그림 46)

• 정확한 깊이 게이지 설정을 유지하십시오. 당사 지침 에 따라 권장 깊이 게이지 설정을 사용하십시오. 깊이 게이지 설정이 너무 크면 기계 반동의 위험이 증가합

• 톱 체인의 장력이 올바른지 확인합니다. 톱 체인이 가 이드 바에 맞게 조여지지 않는 경우 톱 체인이 이탈할 수 있습니다. 잘못된 톱 체인 장력은 가이드 바, 톱 체 인 및 체인 구동 스프로켓의 마모를 증가시킵니다.

• 절단 장비를 정기적으로 유지 보수하고 올바르게 윤 활하십시오. 톱 체인이 올바르게 윤활되지 않으면 가 이드 바, 체인 및 체인 구동 스프로켓의 마모 위험이

가이드 바와 체인 톱을 조립하는 방법

경고: 제품을 조립하거나 유지 보수하기 전 에 항상 배터리를 분리합니다.

1. 체인 브레이크를 해제합니다. (그림 50)

2. 손잡이를 풀고 구동 스프로켓 덮개와 이동 가드를 제

3. 가이드 바를 바 볼트 위에 놓습니다. 가이드 바를 가

장 뒤쪽에 놓습니다. 톱 체인을 구동 스프로켓 위에 놓고 가이드 바의 홈에 겁니다. 가이드 바의 위 가장 자리에서 시작합니다.

4. 절단 지점의 가장자리가 가이드 바의 상단 가장자리

5. 구동 스프로켓 덮개를 설치하고 체인 조절 핀을 가이

6. 톱 체인의 구동 고리가 구동 스프로켓에 정확하게 맞

7. 톱 체인이 가이드 바의 홈에 제대로 걸렸는지 확인합

8. 체인 톱에 장력을 적용합니다. 자세한 내용은

수 페이지의 758 의 지침을 참조하십시오.

가이드 바와 체인 톱을 조립하는 방법

경고: 제품을 조립하거나 유지 보수하기 전 에 항상 배터리를 분리합니다.

1. 체인 브레이크를 해제합니다. (그림 50)

2. 바 너트를 풀고 구동 스프로켓 덮개를 분리합니다.

3. 가이드 바를 바 볼트 위에 놓습니다. 가이드 바를 가

장 뒤쪽에 놓습니다. 톱 체인을 구동 스프로켓 위에 놓고 가이드 바의 홈에 겁니다. 가이드 바의 위 가장 자리에서 시작합니다. 752 1951 - 003 - 20.06.20234. 절단 지점의 가장자리가 가이드 바의 상단 가장자리 를 향하게 합니다. (그림 52)

5. 구동 스프로켓 덮개를 설치하고 체인 조절 핀을 가이

6. 톱 체인의 구동 고리가 구동 스프로켓에 정확하게 맞

7. 톱 체인이 가이드 바의 홈에 제대로 걸렸는지 확인합

8. 바 너트를 손으로 단단히 죕니다.

9. 체인 톱을 조입니다. 자세한 내용은

의 758 의 지침을 참조하십시오. 배터리 충전기를 벽에 설치하려면 주의: 전동 드라이버를 사용하여 배터리 충 전기를 벽에 설치하지 마십시오. 전동 드라이 버는 배터리 충전기를 손상시킬 수 있습니다.

1. 나사 2개로 벽에 배터리 충전기를 설치합니다(A). 필

요한 경우 벽 플러그(B)를 사용하십시오. (그림 54)

2. 2개의 나사 홀 플러그를 설치합니다(C).

3. 전원 코드(D)를 배터리 충전기와 메인 소켓에 연결하

경고: 제품을 사용하기 전에 다음 '안전' 장 을 읽고 이해하십시오. 제품 사용 전의 기능 점검 방법

1. 체인 브레이크(A)가 올바르게 작동하고 손상되지 않

2. 후방 오른손 보호대(B)가 손상되지 않았는지 확인하

3. 파워 트리거와 파워 트리거 로크아웃(C)이 제대로 작

동하고 손상되지 않았는지 확인하십시오.

4. 키패드(D)가 올바르게 작동하는지 확인하십시오.

5. 핸들(E)에 오일이 없는지 확인하십시오.

6. 모든 부품이 올바르게 부착되고 손상 또는 누락되지

7. 체인 캐처(F)가 올바르게 부착되었는지 확인하십시

8. 체인의 장력(G)을 점검하십시오.

9. 배터리(H)를 충전하고 배터리가 제품에 올바르게 부

10. 파워 트리거를 놓을 때 톱 체인이 멈추는 지 확인합니

다. (그림 55) 올바른 체인 오일 사용 방법 경고: 폐유를 사용하지 마십시오. 본인과 환경에 안 좋은 영향을 줄 수 있습니다. 또한 폐유는 오일 펌프, 가이드 바 및 톱 체인을 손

경고: 절단 장비의 윤활이 충분하지 않을 경우 톱 체인이 파손될 수 있습니다. 작업자 에게 심각한 부상이나 사망의 위험이 있습니

경고: 이 기능이 올바르게 작동하려면 문제 가 없는 체인 오일을 사용하십시오. 체인 오 일을 선택할 때는 서비스 대리점에 문의하십

• 톱 체인 수명을 최대한으로 연장하고 환경에 부정적 인 영향을 주지 않으려면 Husqvarna 체인 오일을 사 용하십시오. Husqvarna 체인 오일을 사용할 수 없는 경우 표준 체인 오일을 사용하는 것이 좋습니다.

• 톱 체인에 대한 점착성이 높은 체인 오일을 사용하십

• 공기 온도에 부합하는 정확한 점도 범위를 가진 체인 오일을 사용하십시오. 주의: 0°C/32°F 이하의 온도에서는 일 부 체인 오일이 너무 걸쭉해져서 오일 펌 프 부품이 손상될 수 있습니다.

• 체인 오일 탱크에 체인 오일을 채웁니다.

• 캡을 주의 깊게 부착합니다. (그림 56) 주: 제품에서 체인 오일 탱크 위치를 확인하려면

제품을 사용하기 전에 다음 안전 장 을 읽고 이해하십시오. 배터리 및 배터리 충 전기용 사용자 설명서를 읽고 이해하십시오. 배터리와 배터리 충전기를 적정 실온에 두십시오.

배터리 작동 온도 5°C-40°C/41°F-104°F 배터리 충전하기 5 °C-40 °C / 41 °F-104 °F 1951 - 003 - 20.06.2023 753배터리 상태 표시창에는 배터리 충전 상태와 배터리에 문제가 있는지

(그림 57) LED 표시등 배터리 충전 상태 LED 표시등 4개 켜짐 배터리가 76%~100% 충전되었습니다. LED 표시등 3개 켜짐 배터리가 51%~75% 충전되었습니다. LED 표시등 2개 켜짐 배터리가 26%~50% 충전되었습니다. LED 표시등 1개 켜짐 배터리가 6%~25% 충전되었습니다. LED가 1개가 깜빡입니다. 배터리가 0%~5% 충전되었습니다.

배터리를 처음 사용하는 경우에는 배터리를 충전하십시 오. 새 배터리는 30%만 충전되어 있습니다. 주의: 배터리 충전기를 명판에 명시된 전압 과 주파수를 사용하는 전원 콘센트에 연결하

배터리 온도가 50°C/122°F보다 높으면 배터리가 충전되

1. 배터리 코드를 배터리 충전기에 연결하십시오.

2. 배터리 충전기를 접지된 전원 콘센트에 연결합니다.

충전 LED가 1번 깜박입니다. (그림 58)

3. 배터리를 배터리 충전기에 연결 충전 LED가 켜집니

다. 배터리를 최대 24시간 충전하십시오. (그림 59)

4. 배터리 표시등 버튼을 눌러 모든 LED 표시등이 켜지

면 배터리가 완전히 충전된 것입니다.

5. 전원 플러그를 당겨 배터리 충전기를 전원 콘센트에

서 분리하십시오. 전원 코드를 당기지 마십시오.

6. 배터리를 배터리 충전기에서 분리합니다.

경고: 기계 반동은 작업자 또는 다른 사람 에게 심각한 부상이나 사망을 초래할 수 있습 니다. 위험을 줄이려면 기계 반동의 원인을 파악하고 이를 예방하는 방법을 알아야 합니

기계 반동은 가이드 바의 기계 반동 구역이 물체에 닿을 때 발생합니다. 갑작스럽고 큰 힘의 기계 반동으로 제품 이 작업자 방향으로 날아갈 수 있습니다. (그림 35) 기계 반동은 항상 가이드 바의 절단 평면에서 발생합니 다. 일반적으로 제품은 작업자와 반대 방향으로 튕기지만 다른 방향으로 움직일 수도 있습니다. 제품을 사용하는 방법에 따라 기계 반동이 발생할 때 이동 방향이 달라집

(그림 60) 기계 반동은 가이드 바의 기계 반동 구역이 물체에 닿을 때만 발생합니다. 기계 반동 구역이 물체에 닿지 않게 하

(그림 35) 작은 바 팁 반경은 기계 반동의 힘을 감소시킵니다. 저기계 반동 체인 톱을 사용하면 기계 반동 효과를 감소 시킬 수 있습니다. 기계 반동 구역이 물체에 닿지 않게 하

경고: 어떤 체인 톱도 기계 반동을 완전히 방지하지 못합니다. 항상 지침을 준수하십시

• 기계 반동이 있는 경우 항상 한 손으로 체인 브레이크 를 작동시키게 되나요? 그렇지 않습니다. 앞 손 보호대를 앞으로 밀기 위해 약간의 힘을 사용해야 합니다. 필요한 만큼 힘을 사용 하지 않으면 체인 브레이크가 작동하지 않습니다. 또 한 작업하는 동안 제품의 핸들을 두 손으로 단단히 잡 아야 합니다. 기계 반동이 발생하면 톱 체인이 작업자 의 몸에 닿기 전에 체인 브레이크가 톱 체인을 멈추지 못할 수 있습니다. 사용자의 손이 앞 손 보호대에 닿 지 않아 체인 브레이크를 작동시키지 못하는 위치도

• 기계 반동이 있을 때 관성 풀림 장치가 항상 체인 브 레이크를 작동시키게 되나요? 그렇지 않습니다. 먼저, 체인 브레이크가 올바르게 작 동해야 합니다. 체인 브레이크 점검 방법에 대한 지침

제품의 안전장치 유지 보수 및 점검 페이지의 759 을 참조하십시오. 제품을 사용하기 전에 매번 이 작업 을 수행할 것을 권장합니다. 둘째, 기계 반동의 힘이 강할 때만 체인 브레이크가 작동합니다. 체인 브레이 크가 너무 민감하면 거친 작업 중에 체결될 수 있습니

• 기계 반동이 있을 때 체인 브레이크가 항상 부상을 방

아니요. 보호 기능이 작동하려면 체인 브레이크가 올 바르게 작동해야 합니다. 기계 반동이 있을 때 체인 브레이크가 작동되어 톱 체인을 멈추어야 합니다. 가 이드 바가 작업자와 가까이에 있으면 톱 체인이 작업

1951 - 003 - 20.06.2023자를 덮치기 전에 체인 브레이크가 톱 체인을 정지할 시간이 없을 수도 있습니다. 경고: 오직 작업자와 올바른 작업 기법만이 기계 반동을 예방할 수 있습니다.

1. 파워 트리거 및 파워 트리거 로크아웃을 점검합니다.

파워 트리거 로크아웃 점검 방법 페이 지의 759 항목을 참조하십시오.

2. 체인 브레이크를 결속합니다. (그림 61)

3. 배터리를 배터리 홀더에 삽입합니다. (그림 62)

주의: 배터리가 배터리 홀더에 연결되 어 있는지 확인하십시오. 배터리가 배터 리 홀더에 쉽게 들어가지 않으면 위치가 올바르지 않은 것입니다.

4. 딸깍 소리가 날 때까지 배터리의 아래 부분을 밀어넣

5. 시동/정지 버튼을 녹색 LED가 켜질 때까지 길게 누릅

니다. (그림 64) SavE 기능 사용 방법 SavE 기능은 체인 속도 및 제품의 출력을 감소시킵니다.

1. SavE 버튼을 누릅니다. 녹색 LED가 켜집니다.

2. 기능을 차단하려면 SavE 버튼을 다시 누릅니다. 녹색

1. 녹색 LED가 꺼질 때까지 시동/정지 버튼을 누르십시

2. 실수로 시동이 걸리지 않도록 배터리 해제 버튼을 누

르고 배터리 홀더에서 배터리를 분리합니다. (그림 66) 풀 스트로크 및 푸시 스트로크 제품을 2개의 다른 위치에서 사용하여 목재를 절단할 수

• 풀 스트로크는 가이드 바의 하단으로 절단하는 방식 입니다. 체인 톱으로 나무를 끌어당기는 방식으로 절 단합니다. 이 위치에서 작업하면 제품 및 기계 반동 구역의 위치를 보다 잘 통제할 수 있습니다. (그림 67)

• 푸시 스트로크는 가이드 바의 상단으로 절단하는 방 식입니다. 체인 톱이 제품을 작업자 방향으로 밀어냅

체인 톱이 줄기에 걸리면 제품이 작업자를 밀어낼 수 있습니다. 제품을 단 단히 잡고 가이드 바의 기계 반동 구역이 나무에 닿지 않는지 확인하여 기계 반동 이 일어나지 않도록 합니다. (그림 69) 절단 기법을 사용하는 방법 경고: 절단할 때는 최대 출력을 사용하고 매 절단 후에는 속도를 공전 속도로 줄이십시

주의: 모터가 부하없이 너무 오래동안 작동 하지 않도록 하십시오. 그러면 모터가 손상될

1. 줄기를 작업대나 러너 위에 올려 놓으십시오. (그림

70) 경고: 줄기를 더미로 절단하지 마십시 오. 이는 기계 반동의 위험을 증가시키고 심각한 부상 또는 사망을 초래할 수 있습

2. 작업 영역에서 절단된 조각을 치우십시오.

경고: 작업 영역에 있는 잘라낸 조각은 기계 반동의 위험을 높이며 균형을 유지 할 수 없도록 합니다. 스파이크 범퍼를 사용하려면

1. 스파이크 범퍼를 나무의 트렁크 안으로 밀어 넣습니

2. 최대 전력을 공급하고 제품을 회전합니다. 스파이크

범퍼는 트렁크에 기댄 상태를 유지합니다. 이 절차를 따르면 트렁크를 절단하는 데 필요한 힘을 더 쉽게 가 할 수 있습니다. (그림 71) 지면에서 줄기를 절단하는 방법

1. 풀 스트로크로 줄기를 절단하십시오. 최대 출력을 유

지하면서 갑작스런 사고에 대비하십시오. (그림 72)

절단을 완료할 때 톱 체인이 지면 에 닿지 않게 하십시오.

2. 줄기의 ⅔ 정도 절단한 다음 정지합니다. 줄기를 회전

시켜 반대쪽에서 절단합니다. (그림 73) 한쪽 끝을 받친 상태로 줄기 자르기 경고: 절단 중에 줄기가 파손되지 않도록 합니다. 아래의 지침을 준수하십시오. (그림 74)

1. 푸시 스트로크로 줄기의 약 ⅓을 자릅니다.

2. 두 개의 절단 부위가 만날 때까지 풀 스트로크로 줄기

를 절단하십시오. (그림 75) 1951 - 003 - 20.06.2023 755양쪽 끝을 받친 상태로 줄기 자르기 경고: 절단 중에 톱 체인이 줄기에 걸리지 않도록 하십시오. 아래의 지침을 준수하십시

1. 풀 스트로크로 줄기의 약 ⅓을 자릅니다.

2. 푸시 스트로크로 줄기의 나머지 부분을 잘라 절단을

완료합니다. (그림 77) 경고: 톱 체인이 줄기에 걸린 경우 모터를 정지하십시오. 지렛대를 사용하여 절단 부위 를 벌려 제품을 빼내십시오. 제품을 손으로 빼내지 마십시오. 제품이 갑자기 빠지면 부상 을 입을 수 있습니다. 가치치기 기법을 사용하는 방법 주: 두꺼운 가지의 경우 절단 기법을 사용합니다.

기법을 사용하는 방법 페이지의 755

경고: 가지치기 기법 사용 시 사고 위험이 높습니다. 기계 반동을 방지하는 방법은

경고: 나뭇가지를 하나씩 절단합니다. 작은 가지를 제거할 때는 주의를 기울이고, 덤불이 나 여러 작은 가지를 동시에 절단하지 마십시 오. 작은 가지가 톱에 걸려 제품의 안전한 작 동을 방해할 수 있습니다. 주: 필요한 경우, 가지를 하나씩 잘라냅니다. 줄기(C) 근 처의 가지를 잘라내기 전에 작은 가지(A)와 (B)를 잘라냅

1. 줄기 오른쪽에 있는 가지를 제거합니다.

a) 줄기 오른쪽에 가이드 바를 두고 제품 본체가 줄 기를 바라보도록 합니다. b) 줄기의 장력을 감안해 적절한 절단 기법을 선택합 니다. (그림 79)

줄기를 절단하는 방법에 대한 확신이 서지 않으면 계속하기 전에 전 문 체인 톱 기술자에게 문의하십시오.

2. 줄기 상단에 있는 가지를 제거합니다.

a) 줄기 위에 제품을 놓고 가이드 바가 줄기를 따라

b) 푸시 스트로크로 절단합니다. (그림 80)

3. 줄기 왼쪽에 있는 가지를 제거합니다.

a) 줄기의 장력을 감안해 적절한 절단 기법을 선택합 니다. (그림 81)

줄기를 절단하는 방법에 대한 확신이 서지 않으면 계속하기 전에 전 문 체인 톱 기술자에게 문의하십시오. 장력을 받는 줄기를 잘라내는 방법에 대한 지침은

높은 나무와 가지 절단 페이지의 757

나무 전도 기법을 사용하는 방법 경고: 나무를 쓰러뜨리는 데는 충분한 경험 이 필요합니다. 가능하면 체인 톱 작업 교육 과정에 참여하십시오. 더 많은 지식과 경험을 갖춘 작업자에게 문의하십시오.

1. 주변 사람이 나무 길이의 2와 1/2 이상을 안전 거리로

2. 전도 전 또는 전도 중에 이 위험 구역에 아무도 없는

지 확인하십시오. (그림 83) 전도 방향을 계산하는 방법

1. 의도한 방향으로 나무가 쓰러지는지 시험합니다. 목

표는 가지와 줄기를 쉽게 자를 수 있는 위치에 나무를 쓰러뜨리는 것입니다. 발을 안정적으로 디디고 안전 하게 움직일 수 있는 것도 중요합니다. 경고: 위험하거나 나무를 자연스러운 방향으로 쓰러뜨릴 수 없는 경우 나무를 다른 방향으로 쓰러뜨립니다.

2. 나무의 자연적 낙하 방향을 살펴보십시오. 나무의 기

울기와 굴곡, 풍향, 가지의 위치와 눈의 무게를 예로

3. 주변에 다른 나무, 전선, 도로 및/또는 건물 등의 장애

4. 줄기에서 손상과 부패의 흔적을 찾으십시오.

줄기가 부패한 경우 절단을 완료 하기 전에 나무가 쓰러질 위험이 있습니

5. 나무를 전도시킬 때 떨어져 나와 작업자를 칠지도 모

르는 손상된 또는 죽은 가지가 나무에 없는지 점검하

6. 나무가 서 있는 다른 나무 위로 쓰러지지 않도록 하십

시오. 걸린 나무를 치우는 것은 매우 위험하며 사고

갇힌 나무를 치우는 방법 페이지 의 757 을 참조하십시오. (그림 84)

위험한 전도 작업 중에는 톱질이 완료될 때 청각 보호 장구를 즉시 들어올 리십시오. 소리와 경고 신호를 듣는 것이

가지 제거 및 퇴로 확보 방법 어깨 높이 아래로 모든 줄기를 잘라냅니다.

1951 - 003 - 20.06.20231. 위에서 아래로 풀 스트로크로 절단합니다. 나무가 작 업자와 제품 사이에 있도록 합니다. (그림 85)

2. 나무 주변 작업 구역에서 덤불을 제거합니다. 작업 영

3. 작업 영역에 돌, 가지 및 구멍과 같은 장애물이 있는

지 확인합니다. 나무가 쓰러지기 시작할 때 확실한 퇴 로가 있어야 합니다. 퇴로는 전도 방향에서 약 135도

Husqvarna는 나무를 전도할 때 방향성 절단을 수행한 다 음 세이프 코너 방법을 사용하도록 권장합니다. 세이프 코너 방법을 사용하면 올바른 전도 힌지를 만들고 전도 방향을 조절할 수 있습니다. 경고: 가이드 바 길이보다 2배 이상 큰 직 경의 나무는 쓰러뜨리지 마십시오. 이런 작업 을 하는 경우 특별한 교육을 받아야 합니다.

나무를 전도하는 중 가장 중요한 절차는 올바른 전도 힌 지를 만드는 것입니다. 올바른 전도 힌지를 만들면 전도 방향을 조절하고 전도 절차를 안전하게 수행할 수 있습니

전도 힌지의 두께는 나무 직경의 10% 이상이어야 합니

전도 힌지가 올바르지 않거나 너무 얇으면 전도 방향을 조절할 수 없습니다. (그림 87) 방향성 절단 수행하기

1. 방향성 절단을 수행합니다. 나무 직경의 1/4 지점까지

방향성 절단을 수행합니다. 상부 절단과 하부 절단 사 이의 각도는 45°여야 합니다. a) 먼저 상부 절단을 수행합니다. 제품의 전도 방향 표시(A)를 나무의 전도 방향(B)에 맞춥니 다. 작업 자는 오른쪽에 나무가 오도록 제품 뒤쪽에 섭니 다. 풀 스트로크로 절단을 합니다. b) 하부 절단을 수행합니다. 하부 절단의 끝 지점이 상부 절단의 끝과 같은 지점에 있는지 확인합니 다. (그림 88)

2. 방향성 절단선이 완전히 수평이고 전도 방향에 대해

직각(90°)인지 확인합니다. 방향성 절단선은 두 방향 성 절단이 만나는 점을 통과합니다. (그림 89) 세이프 코너(Safe corner) 방법 전도 절단은 방향성 절단보다 약간 위에서 수행해야 합니

(그림 90) 경고: 가이드 바 팁으로 절단할 때 주의하 십시오. 줄기에 관통 절단을 수행할 때 가이 드 바 팁의 하단 부분으로 절단을 시작합니

1. 사용 가능한 절단 길이가 나무 지름보다 긴 경우 다음

단계(a-d)를 수행합니다. a) 줄기에 직선으로 관통 절단을 수행하여 전도 힌지 너비를 완료합니다. (그림 92) b) 줄기의 ⅓이 남을 때까지 풀 스트로크로 절단합니

c) 가이드 바를 뒤쪽으로 5-10cm/2-4인치 당깁니다. d) 줄기의 나머지 부분을 잘라 너비에서 5-10cm/2-4 인치 너비의 세이프 코너 방법을 완료합니다. (그 림 93)

2. 사용 가능한 절단 길이가 나무 지름보다 짧은 경우 다

음 단계(a-d)를 수행합니다. a) 줄기에 직선으로 관통 절단을 수행합니다. 관통 절단은 나무 직경의 3/5까지 수행해야 합니다. b) 남은 줄기를 풀 스트로크로 절단합니다. (그림 94) c) 나무의 다른 쪽에서 줄기를 직선으로 절단하여 전 도 힌지를 완료합니다. d) 줄기의 ⅓이 남을 때까지 푸시 스트로크로 절단하 여 세이프 코너 방법을 완료합니다. (그림 95)

3. 뒤에서 직선으로 절단 부위에 쐐기를 꽂습니다. (그림

4. 나무가 쓰러지도록 모서리를 절단합니다.

나무가 쓰러지지 않으면 쓰러질 때까지 쐐기를

5. 나무가 쓰러지기 시작하면 퇴로로 비켜 나무에서 떨

어집니다. 나무에서 최소 5m/15ft 떨어진 곳으로 이동

갇힌 나무를 치우는 것은 매우 위험 하며 사고 위험성이 높습니다. 위험 지역에서 벗어나고, 갇힌 나무를 쓰러뜨리지 마십시오. (그림 97) 가장 안전한 절차는 다음 윈치 중 하나를 사용하는 것입

• 휴대용 장비 이용 (그림 99) 장력이 높은 나무와 가지 절단

1. 나무에서 어느 쪽의 나무와 가지에 장력이 가해졌는

1951 - 003 - 20.06.2023 7572. 최대 장력 지점을 찾아냅니다. (그림 100)

3. 장력을 없애는 가장 안전한 절차가 무엇인지 조사합

주: 어떤 상황에서는 제품이 아니라 윈치를 사용하 는 것이 유일한 안전 절차입니다.

4. 나무나 가지가 장력이 풀릴 때 작업자에 닿지 않는 위

5. 장력을 줄이는데 필요한 충분한 깊이의 절단 부위를

하나 이상 만듭니다. 최대 장력점에 또는 그 가까이에 절단을 하십시오. 나무 또는 가지가 최대 장력점에서 부러지게 하십시오. (그림 102) 경고: 장력을 받고 있는 나무 또는 가지 를 절대 바로 자르지 마십시오! 경고: 장력을 받고 있는 나무를 자를 때 각별히 주의하십시오. 나무를 자르기 전 이나 후에 나무가 빨리 움직일 위험이 있 습니다. 잘못된 위치에 있거나 잘못 잘라 낸 경우 심각한 부상을 입을 수 있습니다.

6. 나무/가지를 가로로 잘라야 하는 경우, 1인치 간격을

두고 2인치 깊이로 2-3번 절단하십시오. (그림 103)

7. 나무/가지가 휘어지거나 장력이 사라질 때까지 계속

해서 더 깊이 자릅니다. (그림 104)

8. 일단 장력이 풀린 다음 나무/가지가 구부러진 곳의 반

경고: 제품의 유지 보수 작업을 수행하기 전에 안전 장을 읽고 이해하십시오.

경고: 유지 보수를 하기 전에 배터리를 제

다음은 제품에 반드시 행해야 하는 유지 보수 단계 목록 입니다. 자세한 내용은 유지 보수 페이지의 758

유지 보수 사용 전 매주 매월 제품의 외부 부품을 청소하십시오. X 파워 트리거와 파워 트리거 로크아웃 기능이 안전상 올바르게 작동하는지 확인하

체인 브레이크를 청소하고 체인 브레이크가 안전하게 작동하는지 확인하십시오. 체인 캐처가 손상되지 않았는지 확인하십시오. 필요하면 교체하십시오.

골고루 마모되도록 가이드 바를 돌립니다. 가이드 바의 윤활 구멍이 막히지 않았 는지 확인합니다. 바 홈을 청소하십시오.

절단기와 절단기 가드에 균열이 없고 손상되지 않았는지 확인합니다. 균열이 있거 나 충격을 받았다면 절단기 또는 절단기 가드를 교체합니다.

가이드 바 및 톱 체인에 충분한 오일이 남아 있는지 확인합니다. X 톱 체인을 점검합니다. 균열이 있는지 확인하고 톱 체인이 뻣뻣하거나 비정상적으 로 닳지 않았는지 확인합니다. 필요하면 교체하십시오.

톱 체인을 연마합니다. 장력과 상태를 점검합니다. 구동 스프로켓이 마모되었는지 확인하고 필요 시 교체합니다.

제품의 공기 흡입구를 청소하십시오. X 나사와 너트가 단단히 조여졌는지 확인합니다. X 키패드가 제대로 작동하며 손상되지 않았는지 확인합니다. X 758 1951 - 003 - 20.06.2023유지 보수 사용 전 매주 매월 줄을 사용하여 가이드 바 가장자리에서 들쑥날쑥한 부분을 제거합니다. X 배터리와 제품 사이의 연결을 점검합니다. 배터리와 배터리 충전기 사이의 연결을

오일 탱크를 비우고 청소합니다. X 압축 공기로 부드럽게 제품과 배터리 냉각 슬롯을 청소하십시오. X 제품의 안전장치 유지 보수 및 점검 앞 손 보호대 점검 방법 앞 손 보호대와 관성 브레이크 풀림을 정기적으로 점검합

1. 앞 손 보호대에 균열 등의 손상이 없는지 확인합니다.

2. 앞 손 보호대가 자유롭게 움직이고 제품에 안전하게

부착되었는지 확인합니다. (그림 106)

3. 모터를 끄고 제품을 그루터기나 고정된 표면에 둡니

4. 뒤 핸들을 잡고 앞 핸들을 놓아 제품이 그루터기로 떨

5. 가이드 바가 그루터기에 부딪힐 때 체인 브레이크가

작동하는지 확인합니다. 브레이크 트리거 점검 방법

1. 제품을 안정된 지면 위에 놓고 시동시킵니다.

경고: 톱 체인이 지면 또는 기타 물체에

2. 손가락으로 핸들을 감싸고 제품을 단단히 잡으십시

3. 최대 출력을 적용하고 왼손 손목을 앞 손 보호대 쪽으

로 기울여서 체인 브레이크를 작동합니다. 톱 체인이 즉시 정지해야 합니다. (그림 109) 경고: 앞 핸들을 놓아서는 안 됩니다. 파워 트리거 로크아웃 점검 방법

1. 파워 트리거와 파워 트리거 로크아웃이 부드럽게 움

직이는지, 리턴 스프링이 올바르게 작동하는지 점검 하십시오. (그림 110)

2. 파워 트리거 로크아웃을 앞으로(A) 누르고 아래로(B)

누르십시오. 파워 트리거 로크아웃을 핸들에 대고 유 지한 다음 놓으면 원래 위치로 돌아오는지 확인하십 시오. (그림 111)

3. 파워 트리거 로크아웃을 풀었을 때 공전 위치에서 파

워 트리거가 잠기는 것을 확인하십시오. (그림 112)

4. 제품의 시동을 걸고 최대 출력을 공급합니다.

5. 파워 트리거를 풀고 톱 체인이 정지하여 가만히 있는

경고: 파워 트리거가 공전 위치에 있는 경우에 톱 체인이 회전하면 서비스 대리

1. 체인 캐쳐가 손상되지 않았는지 확인하십시오.

2. 체인 캐쳐가 안정되어 있고 제품 본체에 부착되어 있

는지 확인하십시오. (그림 113) 사용자 인터페이스 기능 점검 방법

1. 제품을 시동합니다. 자세한 내용은

2. 시동/정지 버튼을 길게 누릅니다.

3. 제품이 정지하고 녹색 LED가 꺼지는지 확인합니다.

(그림 64) 배터리 및 배터리 홀더 점검 방법

1. 부드러운 브러시로 배터리와 배터리 홀더를 청소합니

2. 냉각 슬롯과 배터리 커넥터를 청소합니다. (그림 114)

3. 배터리에 균열이나 기타 손상이 없는지 확인하십시

1. 배터리 충전기와 전원 공급 코드가 손상되지 않았는

지 확인합니다. 갈라진 틈 및 기타 손상이 있는지 확 인합니다. (그림 115) 냉각 시스템 청소 방법 냉각 시스템은 모터 온도를 낮게 유지합니다. 냉각 시스 템에는 제품의 왼쪽에 있는 공기 흡입구와 모터에 있는

1. 매주 또는 필요한 경우 더 자주 브러시로 냉각 시스템

2. 냉각 시스템이 더럽거나 막히지 않도록 하십시오.

더럽거나 막힌 냉각 시스템으로 인해 제품이 너무 뜨거워질 수 있습니다. 그러면 제품이 손상될 수 있습니다. 1951 - 003 - 20.06.2023 759톱 체인 연마 방법 가이드 바 및 톱 체인 정보 경고: 톱 체인을 사용하거나 유지 보수할 때에는 보호 장갑을 착용하십시오. 움직이지 않는 톱 체인으로 인해 부상을 입을 수도 있

마모되었거나 손상된 가이드 바 또는 톱 체인을 Husqvarna에서 권장하는 가이드 바 및 톱 체인 조합으로 교체합니다. 이는 제품의 안전 기능을 유지하는 데 필요 합니다. 권장되는 교체용 바 및 체인 조합의 목록은

• 가이드 바 길이, 인치/cm 가이드 바 길이에 대한 자세 한 내용은 일반적으로 가이드 바 뒤쪽 끝에 있습니다. (그림 117)

• 바 끝 스프로켓 부분의 이 수(T) (그림 118)

• 체인 피치, 인치. 톱 체인의 구동 고리간 거리는 바 끝 스프로켓과 구동 스프로켓 부분에 있는 이의 거리와

• 구동 고리의 수 구동 고리 수는 가이드 바 유형에 따

• 바 홈 폭, 인치/mm. 가이드 바의 홈 너비는 체인 구동 고리 폭과 같아야 합니다. (그림 121)

• 체인 오일 구멍 및 체인 텐셔너 구멍. 가이드 바가 제 품에 맞아야 합니다. (그림 122)

• 구동 고리 폭, mm/인치. (그림 123) 절단기를 연마하는 방법에 대한 일반 정보 무딘 톱 체인을 사용하지 마십시오. 톱 체인이 무딘 경우 가이드 바를 목재에 밀어 넣기 위해 더 많은 압력을 가해 야 합니다. 톱 체인이 매우 무딘 경우 목재 조각이 아닌 톱 밥 먼지가 생깁니다. 날카로운 톱 체인은 목재에 잘 먹히고, 목재 조각이 길고

톱 체인의 절단부인 절단기는 절단 이(A)와 깊이 게이지 (B)로 구성됩니다. 절삭 깊이(깊이 게이지 설정)는 둘 사 이의 높이 차이에 의해 결정됩니다. (그림 124) 절단기를 연마할 때 다음 요소를 고려해야 합니다.

(그림 128) 올바른 장비가 없으면 톱 체인을 정확하게 연마하기가 쉽 지 않습니다. Husqvarna 파일게이지를 사용하십시오. 이 는 최대의 절단 성능과 최소의 기계 반동 위험을 유지하 는 데 도움이 됩니다. 경고: 연마 지침을 따르지 않으면 기계 반 동의 힘이 커집니다. 주: 톱 체인의 연마에 대한 정보는

1. 원형 줄과 파일게이지를 사용하여 절단 이를 연마합

니다. (그림 129) 주: Husqvarna에서 톱 체인에 권장하는 줄 및 게이

2. 절단기에 파일 게이지를 올바르게 적용합니다. 파일

게이지와 함께 제공된 지침을 참조하십시오.

3. 절단 이의 안쪽에서 밖으로 줄을 움직입니다. 풀 스트

로크의 압력을 줄입니다. (그림 130)

4. 모든 절단 이의 한쪽 면에서 물질을 제거합니다.

5. 제품을 뒤집고 반대편에 있는 물질을 제거합니다.

6. 모든 절단 이 길이가 동일한지 확인하십시오.

깊이 게이지 설정을 조정하는 방법에 대한 일반

절단 이(A)를 연마하면 깊이 게이지 설정(C)이 줄어듭니 다. 최대 절단 성능을 유지하려면 깊이 게이지(B)에서 연 마 재료를 제거하여 권장 깊이 게이지 설정에 이르도록

한 정확한 깊이 게이지 설정을 얻는 방법에 대한 지침을

깊이 게이지 설정 범위가 너무 넓으 면 기계 반동의 위험이 증가합니다! 깊이 게이지 설정 조정 방법 깊이 게이지 설정을 조정하거나 절단기를 연마하기 전에 절단기 연마 방법 페이지의 760 의 지침을 참조하십시오. 절단 이를 세 번째 연마할 때마다 깊이 게이지 설정 조정

올바른 깊이 게이지 설정과 깊이 게이지에 대한 경사각을 얻기 위해서는 당사의 깊이 게이지 도구를 사용하실 것을

1951 - 003 - 20.06.20231. 평줄과 깊이 게이지 도구를 사용하여 깊이 게이지 설 정을 조정하십시오. 올바른 깊이 게이지 설정과 깊이 게이지에 대한 경사각을 얻기 위해서는 Husqvarna의 깊이 게이지 도구만을 사용하십시오.

2. 깊이 게이지 도구를 톱 체인 위에 두십시오.

주: 이 도구를 사용하는 방법에 대한 자세한 내용은 깊이 게이지 도구 패키지를 참조하십시오.

3. 평줄을 사용해 깊이 게이지 도구를 지나 연장되어 있

는 깊이 게이지 끝부분을 제거합니다. (그림 133) 톱 체인을 조이는 방법 경고: 올바른 장력이 없는 톱 체인이 가이 드 바에서 느슨해지면 심각한 부상 또는 사망 을 초래할 수 있습니다. 톱 체인을 많이 사용할수록 더욱 그렇습니다. 톱 체인을 정기적으로 조정하는 것이 중요합니다. 체인 오일을 채울 때마다 톱 체인 장력을 확인하십시오. 주: 새 톱 체인에는 길들이기 위해 필요한 기간이 있으 며 그 동안에는 장력을 더 자주 점검해야 합니다.

1. 손잡이를 펴서 여십시오. (그림 134)

2. 손잡이를 시계 반대방향으로 돌려 구동 스프로켓의

덮개를 느슨하게 하십시오. (그림 135)

3. 체인 텐셔너 휠을 돌려 톱 체인의 장력을 조정합니다.

톱 체인은 가이드 바에 단단히 조여야 합니다. (그림 136)

휠을 아래로 돌리면(+) 장력이 커지고 위로(-) 돌 리면 장력이 작아집니다. 톱 체인을 손으로 쉽게 돌릴 수 있고 가이드 바에 단단히 조여 있을 때 올바르게

4. 손잡이를 시계방향으로 돌려 바 손잡이를 조이십시

5. 손잡이를 접어서 장력을 고정합니다. (그림 138)

1. 구동 스프로켓 덮개를 고정하는 바 너트를 풉니다. 콤

비네이션 렌치를 사용하십시오. (그림 139)

2. 가이드 바의 앞쪽을 들어 올리고 체인 장력 조절 나사

를 돌립니다. 콤비네이션 렌치를 사용하십시오.

3. 톱 체인을 가이드 바에 단단히 조입니다. (그림 140)

4. 콤비네이션 렌치를 사용하여 바 너트를 조이고 동시

에 가이드 바의 앞을 들어 올립니다. (그림 141)

5. 체인 톱을 손으로 당겼을 때 자유롭게 돌아가는지 그

리고 가이드 바가 처지지 않는지 점검합니다. (그림 142)

장력 조절 나사 위치는 을(를) 참조하십시오. 체인 톱 윤활 점검 방법 배터리를 3회 충전할 때마다 톱 체인 윤활을 점검하십시

1. 제품을 시동하고 3/4 출력으로 작동시키십시오. 밝은

색상의 표면 위로 약 20cm(8인치) 정도에서 바를 잡

2. 톱 체인 윤활이 올바르다면 1분 후에 표면에 선명한

오일 선이 보일 것입니다. (그림 143)

3. 톱 체인 윤활이 올바르지 않으면 다음 사항을 확인합

a) 가이드 바의 오일 통로가 막히지 않았는지 점검합 니다. 필요하면 청소합니다. (그림 144) b) 가이드 바의 가장자리 홈이 깨끗한지 점검합니다. 필요하면 청소합니다. (그림 145) c) 가이드 바 끝 스프로켓이 자유롭게 회전하고 끝 스프로켓의 윤활 구멍이 막히지 않았는지 점검합 니다. 필요하면 청소하고 윤활합니다. (그림 146)

4. 위의 단계를 수행한 후에 톱 체인 윤활이 작동하지 않

으면 서비스 대리점에 문의하십시오. 체인 구동 스프로켓 점검 방법

• 체인 구동 스프로켓의 마모 여부를 검사합니다. 필요 하면 체인 구동 스프로켓을 교체하십시오.

• 톱 체인을 교체할 때마다 체인 구동 스프로켓도 교체 합니다. (그림 147) 절단 장비 검사 방법

1. 리벳과 고리에 금이 간 곳이 없는 지와 리벳이 풀리지

않았는지 확인합니다. 필요하면 교체하십시오. (그림 148)

2. 톱 체인을 쉽게 구부릴 수 있는지 확인합니다. 굳어

3. 톱 체인을 새 톱 체인과 비교하여 리벳과 링크가 마모

4. 절단 이의 가장 긴 부분이 4 mm/0.16인치 이하인 경

우 톱 체인을 교체하십시오. 절단기에 금이 가 있으면 톱 체인을 교체하십시오. (그림 149) 가이드 바 점검 방법

1. 오일 채널이 막혀 있지 않은지 확인합니다. 필요하면

2. 가이드 바의 가장자리에 들쑥날쑥한 부분이 있는지

확인합니다. 파일을 사용하여 거친 부분을 제거합니 다. (그림 150)

3. 가이드 바의 홈을 청소합니다. (그림 145)

4. 가이드 바의 홈이 마모되었는지 검사합니다. 필요한

경우 가이드 바를 교체합니다. (그림 151)

5. 가이드 바 끝부분이 거칠거나 마모되었는지 확인합니

6. 바 끝 스프로켓이 자유롭게 회전하고 끝 스프로켓의

윤활 구멍이 막히지 않았는지 점검합니다. 필요하면 청소하고 윤활합니다 (그림 146)

7. 수명주기를 연장하려면 가이드 바를 매일 돌리십시

오. (그림 153) 1951 - 003 - 20.06.2023 761고장 수리

파워 트리거를 해제하고 제품을 작동하십시오. 녹색 활성 LED

서비스. 서비스 대리점에 문의하십시오.

LED 디스플레이 발생 가능한 결함 가능한 해결 방법 녹색 LED가 깜박임. 배터리 전압이 부족합니다. 배터리를 충전하십시오. 오류 LED가 깜박임. 주변 온도가 너무 낮거나 높습니다. 배터리는 -10°C~40°C(14°F~104°F) 의 온도에서 사용하십시오. 전압이 너무 높습니다. 주전압이 제품 전압과 일치하는지 확 인하십시오. 제품의 명판을 확인하십

오류 LED가 켜짐. 셀 차이(1V)가 너무 큽니다. 서비스 대리점에 문의하십시오. 762 1951 - 003 - 20.06.2023배터리 충전기 조건 발생 가능한 결함 가능한 절차 충전 LED가 빨간색입니다. 영구적인 배터리 충전기 오류

대리점에 문의하십시오. 충전 LED가 녹색으로 깜박입

온도 편차, 즉 배터리가 너무 차갑거나 너무 뜨거워서 사용 하거나 충전할 수 없습니다. 배터리가 식을 때까지 기다리거나 배터리를 따뜻하게 만드십시오. 배터리의 온도가 올바르면 다시 사용하 거나 충전할 수 있습니다. 배터리 충전기는 5°C~40°C 의 주변 온도에서 사용하십시오. 충전 LED가 빨간색으로 깜박

배터리에 결함이 있습니다. 대리점에 문의하십시오. 운송, 보관 및 폐기

• 제공된 리튬 이온 배터리는 위험 물질 규제를 준수합

• 제삼자나 운송 중개인에 의해 이루어지는 상용 운송 에 대해서는 포장 및 라벨에 대한 특수 요구사항을 준

• 제품을 보내기 전에 위험한 물건에 대한 특별한 교육 을 받은 사람에게 문의하십시오. 모든 해당 국가 규정

• 배터리를 패키지에 넣을 때 개방된 접점에 테이프를 사용하십시오. 배터리가 움직이지 않도록 패키지에 빽빽하게 넣으십시오.

• 보관하거나 운반할 때 항상 배터리를 분리합니다.

• 건조하고 습기 및 서리가 없는 공간에 배터리와 배터 리 충전기를 보관하십시오.

• 정전기가 발생할 수 있는 장소에 배터리를 보관하지 마십시오. 배터리를 금속 상자에 보관하지 마십시오.

• 온도가 5°C~25°C(41°F~77°F) 사이이고 햇볕이 비치 지 않는 곳에 배터리를 보관하십시오.

• 온도가 5°C~45°C(41°F~113°F) 사이이고 햇볕이 비 치지 않는 곳에 배터리 충전기를 보관하십시오.

• 주변 온도가 5°C~40℃(41°F~104°F)일 때만 배터리 충전기를 사용하십시오.

• 장기간 보관하기 전에 배터리를 30%~50% 충전하십

• 배터리 충전기를 폐쇄되고 건조한 공간에 보관하십시

• 보관 중에는 배터리를 배터리 충전기에서 멀리 보관 하십시오. 어린이 및 기타 인가되지 않은 사람이 장비 를 만지지 못하게 하십시오. 잠글 수 있는 공간에 장

• 제품을 장기간 보관하기 전에 청소하고 전체 서비스

• 운반 및 보관 중에 부상이나 제품의 손상을 방지하려 면 제품의 운송용 보호대를 사용하십시오.

• 제품을 안전하게 고정하여 운반하십시오. 배터리, 배터리 충전기 및 제품의 폐기 아래의 기호는 제품이 가정용 폐기물이 아님을 의미합니 다. 전기 및 전자 장비 재활용 처리장에서 재활용하십시 오. 이는 환경 및 사람에 대한 손상을 방지하는 데 도움이

자세한 정보는 지방 당국, 가정용 폐기물 서비스 또는 판 매점에 문의하십시오. (그림 24) 주: 기호는 제품 또는 제품 패키지에 표시됩니다.

오일 펌프 타입 자동 오일 탱크 용량, l/cm

배터리를 제외한 엔진톱, 가이드 바, 톱 체인 및 빈 체인 오일 탱크, kg 3.5

소음 출력 수준, 측정 dB(A) 99 소음 출력 수준, 보장 L

EN 62841-1에 따라 측정된 작업자 청각에서의 음압 수준 91

권장 바 길이, 인치/cm 14-16-18/35.6-40.6-45.7 사용 가능 절단 길이, 인치/cm 13-15-17/33.7-37.6-43.1 구동 스프로켓 유형/이의 수 6 최대 체인 속도/(일반 모드), m/s 11.8 최대 체인 속도/(savE 모드), m/s 9.4

가이드 바 및 톱 체인 조합 아래의 절단용 부품은 제품에 사용이 승인되었습니다.

EC 지침 2000/14/EC 및 EN ISO 22868에 따른 소음 출력으로 환경에서 측정된 소음 배출(L

계 분산(표준 편차)은 3dB(A)입니다.

장비의 음압 수준에 대해 보고된 데이터에 따르면 일반적인 통계 분산(표준 편차)은 3dB(A)입니다.

EN 62841-4-1에 따른 진동 수준. 진동 수준에 대해 보고된 데이터는 일반적인 통계 분산(표준 편차)인 1.5m/s

입니다. 규정된 진동 데이터는 바와 권장 체인 유형이 장착된 장비에서 측정되었습니다. 장비에 길이가 다른 바 가 장착된 경우 진동 수준은 최대 ± 1.5 m/s

까지 달라질 수 있습니다. 764 1951 - 003 - 20.06.2023가이드 바 체인 톱 유형 길이, 인치 피치, 인치 게이지, mm 최대 코 반경 유형 구동 고리 개

연마 장비 및 연마 각도 체인 톱 연마에는 Husqvarna 연마용 게이지를 사용하십 시오. Husqvarna 연마용 게이지로 정확한 연마각을 얻을 수 있습니다. 부품 번호는 아래 표에 명시되어 있습니다. 제품의 체인 톱 유형을 확인하는 방법을 잘 모르는 경우 자세한 내용은 을(를) 참조하십시오.

배터리 BLi30 40-B140 유형 리튬이온 리튬이온 배터리 용량(Ah) 7.8 4.0 공칭 전압, V 36 36 중량, lb/kg 4.2/1.9 2.7/1.25 제품에 대해 인가된 배터리 충전기

40-C80 주전원 전압, V 100-240 주파수, Hz 50-60 전력, W 72 1951 - 003 - 20.06.2023 765배터리 충전기 40-C80 출력 전압, V d.c. 암페어, A 43/1.6 766 1951 - 003 - 20.06.2023준수 선언문 EU 준수 선언문 우리 Husqvarna AB, SE-561 82 Huskvarna, 스웨덴, 전 화: +46-36-146500는 당사의 전적인 책임하에 본 제품이

브랜드 Husqvarna 유형 / 모델 240i 식별 2022년도 일련번호부터 그 이후 다음의 EU 지침 및 규정을 모두 준수하고

2006/42/EC "장비류 관련" 2014/30/EU "자기 호환성 관련" 2011/65/EU "전기 및 전자 장치의 특정 위험 물질 사용에 관한 제한" 2000/14/EC "환경에 대한 소음 배출 관련" 다음 표준이 적용되었습니다. EN 62841-1:2015, EN 62841-4-1:2020 EN IEC 63000:2018, EN 55014-1:2021; EN 55014-2:2021. 통보처: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197,는 기계류 지침(2006/42/EC) 제12조 3b항에 의거 EC 형식 검사를 실시했습니다. 인증서 번호: BM 50558450 0001. 공급된 엔진톱은 EC 형식 검사를 받은 견본과 일치합니

소음 배출에 관한 정보는 다음을 참조하십시오.

보 페이지의 763 항목을 참조하십시오. Huskvarna, 2022-07-31 Claes Losdal, 허스크바나 AB의 R&D 관리자
