KULLANIM KILAVUZU 240i HUSQVARNA

• Huskvarna, 2022-07-31 Claes Losdal, Διευθυντής Έρευνας και Ανάπτυξης Husqvarna AB Υπεύθυνος για την τεχνική τεκμηρίωση 696 1951 - 003 - 20.06.2023İçindekiler Giriş p. 697

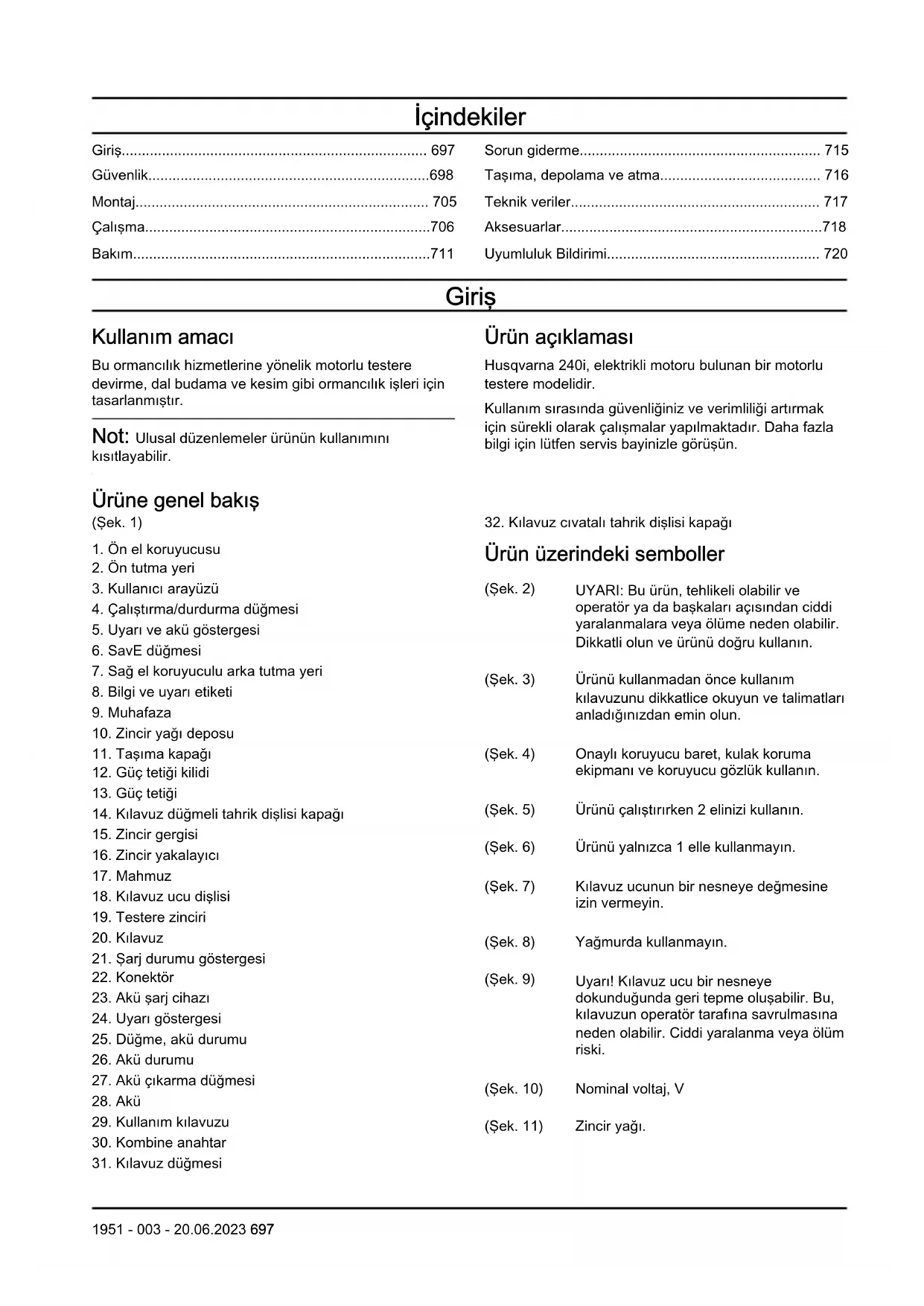

• Güvenlik p. 698
• Montaj p. 705
• Çalışma p. 706
• Bakım p. 711
• Sorun giderme p. 715
• Taşıma, depolama ve atma p. 716
• Teknik veriler p. 717
• Aksesuarlar p. 718
• Uyumluluk Bildirimi Giriş Kullanım amacı Bu ormancılık hizmetlerine yönelik motorlu testere devirme, dal budama ve kesim gibi ormancılık işleri için tasarlanmıştır. Not: Ulusal düzenlemeler ürünün kullanımını kısıtlayabilir. Ürün açıklaması Husqvarna 240i, elektrikli motoru bulunan bir motorlu testere modelidir. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Ürüne genel bakış (Şek. 1) p. 720

3. Kullanıcı arayüzü

4. Çalıştırma/durdurma düğmesi

5. Uyarı ve akü göstergesi

8. Bilgi ve uyarı etiketi

12. Güç tetiği kilidi

14. Kılavuz düğmeli tahrik dişlisi kapağı

18. Kılavuz ucu dişlisi

21. Şarj durumu göstergesi

24. Uyarı göstergesi

25. Düğme, akü durumu

27. Akü çıkarma düğmesi

29. Kullanım kılavuzu

32. Kılavuz cıvatalı tahrik dişlisi kapağı

Ürün üzerindeki semboller (Şek. 2) UYARI: Bu ürün, tehlikeli olabilir ve operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Dikkatli olun ve ürünü doğru kullanın. (Şek. 3) Ürünü kullanmadan önce kullanım kılavuzunu dikkatlice okuyun ve talimatları anladığınızdan emin olun. (Şek. 4) Onaylı koruyucu baret, kulak koruma ekipmanı ve koruyucu gözlük kullanın. (Şek. 5) Ürünü çalıştırırken 2 elinizi kullanın. (Şek. 6) Ürünü yalnızca 1 elle kullanmayın. (Şek. 7) Kılavuz ucunun bir nesneye değmesine izin vermeyin. (Şek. 8) Yağmurda kullanmayın. (Şek. 9) Uyarı! Kılavuz ucu bir nesneye dokunduğunda geri tepme oluşabilir. Bu, kılavuzun operatör tarafına savrulmasına neden olabilir. Ciddi yaralanma veya ölüm riski. (Şek. 10) Nominal voltaj, V (Şek. 11) Zincir yağı. 1951 - 003 - 20.06.2023 697(Şek. 12) Testere zincirinin dönme yönü ve kılavuzun maksimum uzunluğu. (Şek. 13) Doğru akım. (Şek. 21) Zincir freni, devrede (ileri). Zincir freni, devre dışı (ge- ri). (Şek. 22) Zincir yönü. (Şek. 23) Nominal değerler plakası, seri numarasını gösterir. yyyy üretim yılı, hh ise üre- tim haftasıdır. Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir. Akü ve/veya akü şarj cihazı üzerindeki semboller (Şek. 24) Bu ürünü, elektrikli ve elektro- nik ekipmanlar için bir geri dö- nüşüm istasyonunda geri dö- nüştürün. (Sadece Avrupa için geçerlidir) (Şek. 14) Çevreyle ilgili işaret. Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü elektrikli ve elektronik ekipmanlara özel onaylı bir atık merkezinde geri dönüştürün. (Şek. 15) Bu ürün geçerli AB Direktiflerine uygundur. (Şek. 16) Bu ürün geçerli Birleşik Krallık Direktiflerine uygundur. (Şek. 17) Avrupa Direktifi 2000/14/AT, Birleşik Krallık direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 717 ve etiketin üstünde belirtilmektedir. (Şek. 18) Arıza emniyetli güç kaynağı ünitesi. (Şek. 19) Akü şarj cihazını sadece kapalı mekanlarda kullanın ve saklayın. (Şek. 20) Çift yalıtım. Üretici Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel elektrikli alet güvenlik uyarıları UYARI: Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda listelenen talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

• Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle çalışan (kablosuz) elektrikli aletinizi belirtmektedir. 698 1951 - 003 - 20.06.2023Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Elektrikli aletleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Elektrikli aletleri kullanırken çocukları ve yanınızdakileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Elektrikli aletlerin fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı elektrikli aletlerle herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpması riskini azaltır.

• Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar, elektrik çarpması riskini artırır.

• Elektrikli aleti dış mekanda çalıştırırken dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.

• Elektrikli aleti mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa artık akım cihazı (RCD) korumalı bir güç kaynağı kullanın. RCD kullanmak elektrik şoku riskini azaltır. Kişisel güvenlik

• Elektrikli aletleri kullanırken dikkatinizi yaptığınız işe verin, gözünüzü işinizden ayırmayın ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken elektrikli aletleri kullanmayın. Elektrikli alet kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu ekipmanlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma ekipmanı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• İstenmeyen çalıştırmaları önleyin. Güç kaynağına ve/veya akü grubuna bağlamadan, aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

Elektrikli aleti açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Elektrikli aletin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Uygun giyinin. Bol elbise veya takı giymeyin. Saçınızı ve kıyafetinizi hareketli parçalardan uzakta tutun. Hareketli parçalara bol giysiler, takılar veya uzun saçlar takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir.

• Aletleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip alet güvenlik ilkelerini görmezden gelmeyin. Dikkatsizce gerçekleştirilen işlemler bir anda ciddi yaralanmalara neden olabilir. Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri depolamadan önce elektrikli aletin fişini güç kaynağından çekin ve/veya çıkarılabilirse akü grubunu çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya elektrikli aleti kullanmak üzere bu talimatlara yabancı olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Elektrikli aletlerin ve aksesuarların bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya takılması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlı ise kullanmadan önce elektrikli aleti tamir ettirin. Çoğu kaza yetersiz bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.

• Elektrikli alet, aksesuarlar, araç parçaları vb. bileşenleri, çalışma koşullarını ve yapılacak işi göz önünde tutarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin düşünülen amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir.

• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri beklenmedik 1951 - 003 - 20.06.2023 699durumlarda aletin güvenli bir şekilde kullanılmasına ve kontrol edilmesine imkan tanımaz. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Sadece özel geliştirilmiş akü paketlerine sahip elektrik aletleri kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubu kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması vücudun yanmasına veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden elektrolit sızabilir; dokunmayın. Kazayla temas ederseniz bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.

• Hasarlı veya değiştirilmiş bir akü grubu veya alet kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama ya da yaralanma riski ile sonuçlanabilecek beklenmedik davranışlar sergileyebilir.

• Akü grubunu veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Bunların ateşe veya 130°C/265°F üzeri sıcaklığa maruz kalması patlamaya neden olabilir.

• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir.

• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir. Genel testere güvenlik uyarıları

• Testere çalışırken tüm uzuvlarınızı testere zincirinden uzak tutun. Testereyi çalıştırmadan önce testere zincirinin hiçbir şeye temas etmediğinden emin olun. Testere çalışırken bir anlık dalgınlık vücudunuzun ya da kıyafetlerinizin testere zincirine kapılmasına neden olabilir.

• Testereyi daima sağ elinizle arka tutma yerinden, sol elinizle de ön tutma yerinden sıkıca tutun. Testereyi farklı bir el kombinasyonuyla tutmak kişisel yaralanma riskini artırır ve asla yapılmamalıdır.

Testere zinciri gizli kablo bağlantılarıyla temas edebileceğinden testereyi yalnızca yalıtılmış kavrama alanlarından tutun. Testere zincirlerinin, "akım" geçen bir kabloya temas etmesi, testerenin yalıtılmamış metal parçalarına "akım" yüklenmesine ve operatöre elektrik çarpmasına neden olabilir.

• Koruyucu gözlük takın. Kulak, baş, eller, bacaklar ve ayaklar için ilave koruyucu ekipman takmanız önerilir. Uygun koruyucu ekipman, sıçrayan cisimlerden veya testere zincirine kazayla temas etmekten kaynaklanabilecek yaralanma riskini azaltır.

• Testereyi ağaçta, merdiven üzerinde, çatıdan veya herhangi bir dengesiz destek üzerinde kullanmayın. Testerenin bu şekilde kullanılması ciddi yaralanmaya neden olabilir.

• Testereyi yalnızca sağlam, sabit ve düz bir zeminde ayakta dururken ve ayaklarınız sabit haldeyken kullanın. Kaygan veya dengesiz yüzeyler dengenizi veya testerenin hakimiyetini kaybetmenize neden olabilir.

• Gergin duran bir ağaç dalını keserken, dalın aniden fırlamasına karşı dikkatli olun. Ağaç liflerindeki gerilim boşaldığı anda yay gibi gerilmiş ağaç dalı, operatöre çarpabilir ve/veya testerenin kontrolden çıkmasına neden olabilir.

• Fundalıkları veya fidanları keserken son derece dikkatli olun. İnce parçalar testere zincirine takılıp size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

• Testereyi kapalı halde, ön tutma yerinden kaldırarak ve vücudunuzdan uzak tutarak taşıyın. Motorlu testereyi taşırken ya da depolarken kılavuz çubuk kapağını mutlaka takın. Testerenin doğru şekilde kullanılması, hareket halindeki testere zincirine kazara temas etme riskini azaltacaktır.

• Yağlama, zincir gerginliğini ayarlama ve kılavuz ile zinciri değiştirmeye yönelik talimatları uygulayın. Gerdirme veya yağlama işlemi hatalı yapılmış bir zincir kopabilir veya geri tepme riskini artırabilir.

• Sadece ahşabı kesin. Testereyi asla amacı dışında kullanmayın. Örneğin: Testereyi metal, plastik, taş duvar veya ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Testerenin amacı dışındaki işler için kullanılması tehlikeli durumlara neden olabilir.

• Riskleri ve bunlardan nasıl sakınacağınızı anlayana kadar bir ağacı devirme girişiminde bulunmayın. Bir ağacı devirirken operatör veya yanındakiler ciddi şekilde yaralanabilir.

• Sıkışmış malzemeyi temizlerken ve testereyi depolarken ya da testerede servis işlemi yaparken tüm talimatlara uyun. Anahtarın kapalı ve akü grubunun çıkarılmış olduğundan emin olun. Sıkışmış malzemeyi temizlerken veya servis işlemleri yaparken testerenin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.

Özel kesim ve çalışma teknikleri konusunda eğitimliyseniz ve uygun güvenlik önlemlerini aldıysanız (kaldırma sepeti, halatlar, emniyet kuşam askılığı) bu güvenlik yönetmeliklerinden sapma yapabilirsiniz. 700 1951 - 003 - 20.06.2023• Özel olarak eğitim almadıysanız testereyi bir ağaç üzerinde kullanmayın. Uygun eğitim alınmadan ağaç üzerinde testerenin kullanılması ciddi yaralanma riskini artırabilir. Geri tepmenin nedenleri ve operatörün yapabilecekleri Kılavuzun burnu veya ucu bir nesneye değerse ya da ahşap, kesim sırasında testere zincirini sıkıştırırsa geri tepme meydana gelebilir. Bazı durumlarda ucun bir nesneye temas etmesi ani bir ters tepkiye neden olur ve kılavuzu yukarı ve arkaya, operatöre doğru teper. Testere zincirinin kılavuzun üst kısmına doğru sıkışması kılavuzun hızla operatöre doğru hareket etmesine neden olabilir. Her iki durum da testerenin hakimiyetini kaybetmenize neden olarak ciddi yaralanmaya sebebiyet verebilir. Sadece testerenizde bulunan güvenlik araçlarına güvenmeyin. Testere kullanıcısı olarak, kesim işlerinde kazaların veya yaralanmanın önlenmesine yönelik tedbirler almanız gerekir. Geri tepme, testerenin hatalı kullanılmasından ve/veya hatalı çalışma prosedürlerinden/koşullarından kaynaklanır ve aşağıda belirtilen uygun önlemlerin alınması suretiyle önlenebilir:

• Testerenin tutma yerlerini iki elinizin parmaklarıyla sıkı şekilde kavrayarak tutun ve vücudunuz ile kolunuzu olası geri tepme kuvvetlerine mukavemet edebilecek şekilde konumlandırın. Geri tepme kuvvetleri, gerekli tedbirler alınırsa operatör tarafından kontrol altına alınabilir. Testerenin başından ayrılmayın.

• Erişim alanınızın dışındaki yerlere uzanmayın ve omuz yüksekliğinin üzerinde bir yükseklikte kesme işlemi yapmayın. Bu sayede, istenmeyen uç teması önlenebilir ve testere beklenmedik durumlarda daha iyi kontrol edilebilir.

• Yalnızca üreticinin belirttiği yedek kılavuzları ve testere zincirlerini kullanın. Doğru olmayan yedek kılavuz ve testere zincirinin kullanımı, zincirin kopmasına ve/veya geri tepmeye neden olabilir.

• Üreticinin testere zinciri için bildirdiği bileyleme bakım talimatlarına uyun. Derinlik ölçeği yüksekliğini azaltmak daha fazla geri tepmeye neden olabilir. BU TALİMATLARI SAKLAYIN. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün, dikkatli olmamanız ya da ürünü doğru kullanmamanız halinde tehlikeli bir alettir. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Bu kullanım kılavuzunun içeriğini okumanız ve anlamanız çok önemlidir.

• Üreticiden onay almadan üründe değişiklik yapmayın. Başkaları tarafından değiştirilmiş olan bir ürünü kullanmayın ve her zaman orijinal aksesuarlar kullanın. Üretici tarafından onaylanmamış değişiklikler operatör ya da başkaları açısından ciddi yaralanma veya ölümle sonuçlanabilir.

• Zincir yağı dumanlarının ve talaş tozunun uzun süreli solunması sağlık sorunlarına yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz. Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu kullanım kılavuzundaki bilgiler profesyonel bilgi ve deneyimlerin yerini almaz. İçinde bulunduğunuz durum kendinizi güvende hissettirmiyorsa ürünü durdurun. Servis bayinize ya da profesyonel bir motorlu testere operatörüne başvurun. Emin olmadığınız hiçbir işlemi gerçekleştirmeyi denemeyin!

• Ürünün kullanımıyla ilgili sorularınız varsa servis bayinizle veya Husqvarna ile iletişime geçin. Size ürününüzü etkin ve güvenli bir şekilde nasıl çalıştırabileceğinizle ilgili bilgi verebiliriz. Mümkünse motorlu testere kullanımı üzerine bir eğitim kursuna katılın. Servis bayiniz, ormancılık okulu ya da kütüphane, size mevcut eğitim materyalleri ve kurslar hakkında bilgi verebilir.

• Bu ürünü kullanmadan önce geri tepmenin etkilerini ve bunları nasıl önleyeceğinizi anlamış olmanız gerekir. Bkz. Geri tepme hakkında bilgiler sayfada:

Geri tepmeyle ilgili yaygın sorular sayfada:

• Hasarlı veya düzgün çalışmayan bir ürünü, aküyü veya akü şarj cihazını kullanmayın.

• Dönmekte olan testere zincirine dokunmayın. Ciddi yaralanmaya ya da ölüme yol açabilir.

• Ürünü yorgunken; alkol, uyuşturucu veya ilaç gibi görüşünüzü, dikkatinizi, koordinasyonunuzu ya da doğru düşünmenizi olumsuz yönde etkileyebilecek herhangi bir maddenin etkisi altındayken kullanmayın.

• Kötü hava şartlarında çalışmak yorucu olabilir ve genellikle beraberinde tehlikeler getirir. Beraberinde getirebileceği riskler nedeniyle makinenin yoğun sis, sağanak yağmur, şiddetli rüzgar, aşırı soğuk veya yıldırım düşme riskinin olduğu durumlar gibi çok kötü hava koşullarında kullanılması tavsiye edilmez.

• Kılavuz çubuk, testere zinciri ve tüm kapaklar doğru bir şekilde takılmamışsa ürünü çalıştırmayın. Aksi 1951 - 003 - 20.06.2023 701takdirde tahrik dişlisi gevşeyerek ciddi yaralanmalara neden olabilir. Bkz. Montaj sayfada: 705

• Bazen talaşlar dişli kapağına kaçarak testere zincirinin sıkışmasına neden olabilir. Temizlik öncesinde her zaman motoru durdurun.

• Etrafınıza bakın. Kişilerin ya da hayvanların ürüne dokunma ya da ürünü kontrol etmenizi etkileme riski olmadığından emin olun. (Şek. 26)

• Çocukların ürünü kullanmasına veya ürüne yaklaşmasına izin vermeyin. Ürünü çalıştırmak kolaydır ve çocuklar tam gözetim altında tutulmazlarsa ürünü çalıştırabilirler. Bu da ciddi yaralanma riski doğurur.

• Ürün tam görüş alanınızda olmadığında veya üründen bir süreliğine ayrıldığınızda aküyü çıkarın.

• Ürün üzerinde tam kontrole sahip olmak için dengeli bir şekilde ayakta duruyor olmanız gerekir. Bir merdiven veya ağaç üzerindeyken ürünü kullanmayın. Dengeli bir zeminde değilseniz ürünü kullanmayın.

• Ağaç üzerinde çalışmak, yaralanma riskini azaltmak için uyulması gereken özel kesme ve çalışma tekniklerinin kullanılmasını gerektirir. Bu tür işler için kuşam askılık, halatlar, kemerler, tırmanma demirleri, yaylı kanca, karabinalar vb. tırmanma ve emniyet ekipmanlarının kullanımına yönelik eğitim dahil olmak üzere, belirli bir profesyonel eğitim almadığınız müddetçe asla ağaç üzerinde çalışmayın.

• Asla düşen kısımları yakalamaya çalışmayın. Sadece bir adet halatla sabitlenmişken asla ağaçta kesim yapmayın. Her zaman iki adet emniyetli halat kullanın. (Şek. 27)

• Dikkatli olmazsanız geri tepme riski artar. Kılavuz çubuğun geri tepme bölgesi kazara bir dala, ağaca ya da başka nesnelere çarparsa geri tepme oluşabilir. (Şek. 28)

• Ürünü tek elle tutmayın. Bu ürün, tek elle güvenli bir şekilde kontrol edilemez.

• Ürünü omuz yüksekliğinden yukarıda tutarak kullanmayın ve kılavuz çubuk ucuyla kesme işlemi yapmaya çalışmayın. (Şek. 29)

• Ürünü, bir kaza olması halinde yardım çağıramayacağınız bir durumda kullanmayın.

• Ürünü taşımadan önce ürünü durdurun ve zincir frenini devreye alın. Ürünü testere zinciri ve kılavuz çubuk arkaya bakacak şekilde tutun. Nakliye öncesinde veya ürünü herhangi bir mesafede taşımadan önce kılavuz çubuk üzerine bir taşıma siperliği yerleştirin.

• Ürünü yere koyduğunuzda zincir frenini devreye alın ve ürünü sürekli görebileceğiniz yerde durun. Üründen bir süreliğine ayrılmadan önce ürünü durdurun ve aküyü çıkarın.

• Tahrik sistemine talaş sıkışma riski vardır. Bu durum testere zincirinin sıkışmasına neden olabilir. Talaşı temizlemeden önce mutlaka ürünü durdurun ve aküyü çıkarın.

• Güvenli bir şekilde hareket edebildiğinizden emin olun. Koşulları ve etrafınızdaki arazide kökler, taşlar, dallar, hendekler vb. olası engelleri kontrol edin. Eğimli bir zeminde çalışırken dikkatli olun.

• Hatalı ya da doğru bir şekilde bileylenmemiş kesme ekipmanı ile kesme işlemi yaptığınızda titreşim düzeyi artar. Geniş yapraklı ağaçlar gibi sert ağaçlar kesmek, kozalaklı ağaçlar gibi yumuşak ağaçları kesmeye göre daha fazla titreşime neden olur. (Şek. 30)

• Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla konuşun. Bu belirtiler arasında uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, cilt renginde veya durumunda değişiklik bulunmaktadır. Bu belirtiler genellikle parmaklarda, ellerde veya bileklerde görülür ve soğuk havalarda artar.

• Kapasitenizi aştığını düşündüğünüz durumlardan kaçının.

• Bu ürünü kullanırken karşılaşabileceğiniz tüm olası durumlara değinmek mümkün değildir. Her zaman dikkatli olun ve sağduyunuzu kullanın. (Şek. 31) Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. (Şek. 32)

• Motorlu testere kazalarının çoğu testere zincirinin operatöre temas etmesiyle meydana gelir. Çalışma sırasında onaylı kişisel koruyucu ekipman kullanmalısınız. Kişisel koruyucu ekipman sizi yaralanmalara karşı tamamen korumaz ancak bir kaza durumunda yaralanmanın derecesini azaltır. Hangi ekipmanı kullanmanız gerektiğiyle ilgili tavsiyeler için servis bayinize danışın.

• Kıyafetleriniz üzerinize oturmalı ancak hareketlerinizi kısıtlamamalıdır. Kişisel koruyucu ekipmanın durumunu düzenli olarak kontrol edin.

• Onaylı koruyucu baret kullanın.

• Onaylı kulak koruma ekipmanı kullanın. Uzun süre gürültüye maruz kalınması kalıcı işitme hasarına yol açabilir.

• Fırlayan nesnelerin neden olacağı yaralanma riskini azaltmak için onaylı koruyucu gözlük veya yüz siperliği kullanın. Ürün ağaç yongaları ve küçük ağaç parçaları gibi nesneleri büyük bir kuvvetle

1951 - 003 - 20.06.2023fırlatabilir. Bu, özellikle gözlerde ciddi yaralanmayla sonuçlanabilir.

• Testere korumalı eldiven kullanın.

• Testere korumalı pantolon kullanın.

• Testere korumalı, çelik parmak uçlu ve kaymaz tabanlı botlar kullanın.

• Yanınızda her zaman ilk yardım kiti bulundurun.

• Kıvılcım riski. Orman yangınlarını engellemek için yakınınızda yangın söndürücü araçlar ve kürek bulundurun. Ürünün üzerindeki güvenlik araçları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik cihazları hasarlı olan veya düzgün çalışmayan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Bkz. Ürün üzerindeki güvenlik araçlarının bakımı ve kontrolleri sayfada: 712

• Güvenlik cihazları hasarlıysa veya düzgün çalışmıyorsa Husqvarna servis bayinizle görüşün. Kullanıcı arayüzünün işlevleri Kullanıcı arayüzünde çalıştırma/durdurma düğmesi, SavE düğmesi, akü durumu ve uyarı göstergesi bulunur. Zincir freni devreye alındığında veya aşırı yük riski varsa uyarı göstergesi yanıp söner. Aşırı yük koruması, ürünü geçici olarak durdurur ve sıcaklık azalana kadar ürünü kullanamazsınız. Uyarı göstergesi sabit bir şekilde yanıyorsa servis bayinize danışın. (Şek. 33) Kullanıcı arayüzü hakkında daha fazla bilgi için bkz. Ürüne genel bakış sayfada: 697

Otomatik durdurma işlevi Üründe, 3 dakika boyunca kullanmamanız halinde ürünü durduran bir otomatik durdurma işlevi bulunur. Zincir freni ve ön el koruyucusu Ürününüzde, geri tepme olması halinde testere zincirini durduran bir zincir freni bulunur. Zincir freni kaza riskini azaltır ancak kazaları önlemek yalnızca sizin elinizdedir. (Şek. 34) UYARI: Geri tepme riski bulunan durumlardan kaçının. Ürününüzü kullanırken dikkatli olun ve kılavuzun geri tepme alanının herhangi bir nesneye değmediğinden emin olun. (Şek. 35) Zincir freni (A) sol elinizle manuel olarak ya da ataletle serbest bırakma mekanizması ile otomatik olarak etkinleştirilir. Zincir frenini manuel olarak etkinleştirmek için ön el koruyucusunu (B) ileriye doğru itin. Bu işlem, tahrik dişlisini durduran yay yüklü bir mekanizmayı çalıştırır. (Şek. 36) Zincir freninin nasıl devreye alındığı, geri tepme kuvveti ve ürünün konumu ile ilgilidir. Geri tepme alanı sizden en uzaktayken yoğun bir geri tepme olursa zincir freni ataletle serbest bırakma mekanizmasıyla etkinleştirilir. Geri tepme küçükse ya da geri tepme alanı size daha yakınsa zincir freni sol elinizle manuel olarak etkinleştirilir. (Şek. 37) Zincir frenini ürünü çalıştırırken ve kısa mesafelerde hareket ederken park freni olarak kullanın. Bu, testere zincirinin size ya da yakınınızdaki birine değme riskini azaltır. (Şek. 38) Zincir frenini devre dışı bırakmak için ön el koruyucusunu geriye doğru çekin. (Şek. 39) Geri tepme çok ani ve yoğun olabilir. Çoğu geri tepme küçüktür ve zincir frenini her zaman etkinleştirmez. Ürünü kullanırken bir geri tepme olursa tutma yerlerini sıkıca tutun ve sakın bırakmayın. (Şek. 40) Eliniz ön tutma yerinden kayarsa ön el koruyucusu da testere zincirine değme riskini azaltır. (Şek. 41) Devrilme pozisyonunda zincir frenini manuel olarak etkinleştiremezsiniz. Bu pozisyonda zincir freni yalnızca ataletle serbest bırakma mekanizması tarafından etkinleştirilebilir. (Şek. 42) Güç tetiği kilidi Güç tetiği kilidi, güç tetiğinin kazayla çalıştırılmasını önler. Güç tetiği kilidini ileri (A) ittiğinizde ve ardından güç tetiği kilidini tutma yerine (B) bastırdığınızda güç tetiği (C) serbest kalır. Tutma yerini bırakırsanız güç tetiği ve güç tetiği kilidi birlikte geri hareket ederek ilk konumlarına geri döner. (Şek. 43) Zincir Kıskacı Zincir yakalayıcı, kırılması ya da gevşemesi halinde testere zincirini yakalar. Doğru zincir gerginliğine sahipseniz risk azalır. Ayrıca kılavuzun ve testere zincirinin bakımlarını doğru yaparak da riski azaltabilirsiniz. Talimatlar için bkz. Montaj sayfada: 705

(Şek. 44) 1951 - 003 - 20.06.2023 703Sağ el koruyucu Testere zinciri kopar veya gevşerse sağ el koruyucusu eliniz için koruma sağlar. Ayrıca ürünü kullanırken dallar ve sürgünlerden kaynaklanan müdahaleleri de önler. (Şek. 45) Akü güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Yalnızca BLi serisi ve 40-B serisi akü kullanın. Ayrıntılar için bkz. Onaylı aküler sayfada: 719

Aküler yazılım şifresine sahiptir.

• İlgili Husqvarna ürünleri için güç kaynağı olarak yalnızca şarj edilebilir BLi serisi ve 40-B serisi aküleri kullanın. Bkz. Ürün için onaylı akü şarj cihazları sayfada: 719 . Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

• Elektrik çarpması riski. Akü terminallerini anahtarlara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.

• Şarj edilebilir olmayan aküleri kullanmayın.

• Akünün hava deliklerine herhangi bir nesne koymayın.

• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü yanıklara ve/veya kimyasal yanıklara neden olabilir.

• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.

• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.

• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.

• Akü asidinin cildinize temas etmesine izin vermeyin. Akü asidi ciltte yaralanmaya, aşınmaya ve yanıklara neden olur. Akü asidi gözünüze kaçarsa gözlerinizi ovmayın ancak suyla en az 15 dakika yıkayın. Akü asidi cildinize temas ederse cildinizi bol miktarda su ve sabunla yıkamanız gerekir. Tıbbi yardım alın.

• Aküyü -10°C (14°F) ile 40°C (104°F) arasındaki sıcaklıklarda kullanın.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve akü tutucuyu kontrol etme sayfada:

• Hasarlı veya düzgün çalışmayan bir akü kullanmayın.

• Aküleri çivi, vida veya mücevherat gibi metal nesnelerden uzak bir yerde saklayın.

• Aküyü çocuklardan uzakta tutun. Akü şarj cihazı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik talimatlarına uyulmaması durumunda elektrik çarpması veya kısa devre riski vardır.

• Hasarlı olmayan onaylı ve topraklanmış bir duvar prizi kullanın.

• Ürününüz için verilenden başka akü şarj cihazı kullanmayın. BLi serisi ve 40-B serisi yedek aküleri şarj ederken yalnızca Husqvarna 40-C80 şarj cihazlarını kullanın. Bkz. Onaylı aküler sayfada:

Ürün için onaylı akü şarj cihazları sayfada:

• Akü şarj cihazını parçalarına ayırmaya çalışmayın.

• Hasarlı veya düzgün çalışmayan bir akü şarj cihazını kullanmayın.

• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını duvar prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.

• Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Kablonun kapılara, çitlere veya benzeri yerlere takılmadığından emin olun.

• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üstünün kapalı olmadığından emin olun. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.

• Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir yerde şarj edin. Aküyü dış mekanda şarj etmeyin. Aküyü ıslak koşullarda şarj etmeyin.

• Akü şarj cihazını yalnızca 5°C (41°F) ile 40°C (104°F) arasındaki sıcaklıklarda kullanın. Şarj cihazını iyi hava akışı olan kuru ve tozsuz bir ortamda kullanın.

• Akü şarj cihazının soğutma deliklerine herhangi bir nesne koymayın.

• Akü şarj cihazında kısa devre oluşabileceği için şarj cihazının terminallerini metal nesnelere bağlamayın.

• Hasarlı olmayan onaylı duvar prizlerini kullanın.

• Sadece üç uçlu topraklama fişlerine ve cihazın fişine uygun topraklama prizlerine sahip üç telli dış mekan kullanımına uygun uzatma kablolarını kullanın.

• Şarj edilemeyen aküleri akü şarj cihazlarında şarj etmeyin. Bakım için güvenlik talimatları UYARI: Ürün üzerinde bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bakım ve diğer kontrolleri gerçekleştirmeden veya ürünü monte etmeden önce aküyü çıkarın.

• Operatör, yalnızca kullanım kılavuzunda gösterilen bakım ve servis işlemlerini uygulamalıdır. Daha geniş çaplı bakım ve servis için servis bayinizle iletişime geçin.

• Aküyü veya akü şarj cihazını suyla temizlemeyin. Güçlü deterjanlar plastiğe zarar verebilir.

1951 - 003 - 20.06.2023• Bakım yapmamanız ürünün kullanım ömrünü azaltır ve kaza riskini artırır.

• Ürünün güvenlik araçları başta olmak üzere tüm servis ve onarım işlemleri için özel eğitim gerekir. Bakım yaptıktan sonra bu kullanım kılavuzundaki tüm kontroller onaylanmazsa servis bayinizle iletişime geçin. Ürününüz için profesyonel onarım ve servis hizmetinin mevcut olduğunu garanti ederiz.

• Sadece orijinal yedek parça kullanın. Kesme donanımı için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Sadece onaylı kılavuz/testere zinciri kombinasyonlarını ve eğeleme ekipmanını kullanın. Talimatlar için bkz. Teknik veriler sayfada: 717

• Testere zincirini kullanırken veya üzerinde bakım yaparken koruyucu eldivenler takın. Hareket etmeyen bir testere zinciri yaralanmalara da yol açabilir.

• Kesme dişlerinin her zaman doğru bir şekilde bileylenmiş olmasını sağlayın. Talimatlara uyun ve önerilen eğe mastarını kullanın. Hasarlı ya da yanlış bileylenmiş testere zinciri kaza riskini artırır. (Şek. 46)

• Doğru derinlik ölçeği ayarını koruyun. Talimatlara uyun ve önerilen derinlik ölçeği ayarını kullanın. Derinlik ölçeği ayarının çok fazla olması geri tepme riskini artırır. (Şek. 47)

• Testere zincirinin doğru gerginlikte olduğundan emin olun. Testere zinciri kılavuza doğru sıkıştırılmamışsa yerinden çıkabilir. Yanlış testere zinciri gerginliği kılavuzdaki, testere zincirindeki ve zincir tahrik dişlisindeki aşınmayı artırır. Bkz. Aksesuarlar sayfada: 718

• Kesme donanımlarının bakımlarını düzenli olarak yapın ve bu ekipmanları doğru şekilde yağlayın. Testere zinciri yanlış yağlanırsa testere zincirindeki ve zincir tahrik dişlisindeki aşınma riski artar. (Şek. 49) Montaj Kılavuzu ve testere zincirini takma (kılavuz düğmesi ile) UYARI: Ürünün parçalarını birleştirmeden ya da ürün üzerinde bakım işlemleri yapmadan önce aküyü her zaman çıkarın.

1. Zincir frenini devre dışı bırakın. (Şek. 50)

2. Düğmeyi gevşetin ve tahrik dişlisi kapağını ve taşıma

siperliğini (A) çıkarın. (Şek. 51)

3. Kılavuzu, kılavuz saplamasının üzerine yerleştirin.

Kılavuzu en arka konumuna yönlendirin. Testere zincirini tahrik dişlisinden yukarı kaldırın ve kılavuzdaki oluğa geçirin. Kılavuzun üst kenarından başlayın.

4. Kesici kenarlarının kılavuzun üst kenarında öne

dönük olduğundan emin olun. (Şek. 52)

5. Tahrik dişlisi kapağını takın ve zincir ayarlama pimini

kılavuzdaki deliğe yönlendirin.

6. Testere zincirindeki zincir dişlilerinin tahrik dişlisine

doğru bir şekilde uyduğundan emin olun.

7. Testere zincirinin, kılavuzdaki oluğa doğru bir şekilde

geçtiğinden emin olun.

9. Kılavuz düğmesini sıkın.

Kılavuzu ve testere zincirini takma (kılavuz cıvatası ile) UYARI: Ürünün parçalarını birleştirmeden ya da ürün üzerinde bakım işlemleri yapmadan önce aküyü her zaman çıkarın.

1. Zincir frenini devre dışı bırakın. (Şek. 50)

2. Kılavuz somununu gevşetin ve tahrik dişlisi kapağını

3. Kılavuzu, kılavuz saplamasının üzerine yerleştirin.

Kılavuzu en arka konumuna yönlendirin. Testere zincirini tahrik dişlisinden yukarı kaldırın ve kılavuzdaki oluğa geçirin. Kılavuzun üst kenarından başlayın.

4. Kesici kenarlarının kılavuzun üst kenarında öne

dönük olduğundan emin olun. (Şek. 52)

5. Tahrik dişlisi kapağını takın ve zincir ayarlama pimini

kılavuzdaki deliğe yönlendirin.

6. Testere zincirindeki zincir dişlilerinin tahrik dişlisine

doğru bir şekilde uyduğundan emin olun.

7. Testere zincirinin, kılavuzdaki oluğa doğru bir şekilde

geçtiğinden emin olun.

8. Kılavuz somununu elinizle sıkın.

9. Testere zincirini sıkın. Bkz.

1951 - 003 - 20.06.2023 705Akü şarj cihazını duvara monte etme DİKKAT: Akü şarj cihazını duvara monte etmek için elektrikli tornavida kullanmayın. Elektrikli tornavida, akü şarj cihazına zarar verebilir.

1. Akü şarj cihazını, 2 vida (A) ile duvara monte edin.

Gerekirse dübel (B) kullanın. (Şek. 54)

2. 2 vida deliği dübelini (C) takın.

3. Güç kablosunu (D) akü şarj cihazına ve duvar prizine

bağlayın. Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Ürünü kullanmadan önce işlev kontrolü yapma

1. Düzgün çalıştığından ve hasarlı olmadığından emin

olmak için zincir frenini (A) kontrol edin.

2. Hasarlı olmadığından emin olmak için arka sağ el

koruyucuyu (B) kontrol edin.

3. Doğru çalıştığından ve hasarlı olmadığından emin

olmak için güç tetiğini ve güç tetiği kilidini (C) kontrol edin.

4. Doğru çalıştığından emin olmak için tuş takımını (D)

5. Kollarda (E) yağ olmadığından emin olun.

6. Bütün parçaların doğru bir şekilde takıldığından ve

hasarlı ya da eksik olmadığından emin olmak için kontrol edin.

7. Doğru takıldığından emin olmak için zincir

yakalayıcıyı (F) kontrol edin.

8. Zincir gerginliğini (G) kontrol edin.

9. Aküyü (H) şarj edin ve ürüne doğru şekilde takılmış

olduğundan emin olun.

10. Güç tetiğini serbest bıraktığınızda testere zincirinin

durduğundan emin olun. (Şek. 55) Doğru zincir yağı kullanma UYARI: Yaralanmanıza ve çevre üzerinde zarara yol açabileceğinden atık yağ kullanmayın. Atık yağ; yağ pompasının, kılavuzun ve testere zincirinin hasar görmesine neden olur. UYARI: Kesim ekipmanı yeterince yağlanmazsa testere zinciri kopabilir. Operatör için ciddi yaralanma veya ölüm riski. UYARI: Bu işlevin düzgün çalışması için doğru zincir yağı kullanın. Zincir yağı seçerken servis bayinize danışın.

• Maksimum testere zinciri ömrünü elde etmek ve çevre üzerindeki olumsuz etkileri engellemek için Husqvarna zincir yağı kullanın. Husqvarna zincir yağını bulamazsanız standart bir zincir yağı kullanmanızı öneririz.

• Testere zincirine iyi yapışan bir zincir yağı kullanın.

• Hava sıcaklığına uygun viskozite aralığına sahip bir zincir yağı kullanın. DİKKAT: 0°C/32°F altındaki sıcaklıklarda bazı zincir yağları çok koyulaşarak yağ pompası bileşenlerinin hasar görmesine neden olabilir.

• Tavsiye edilen kesme donanımlarını kullanın. Bkz. Aksesuarlar sayfada: 718

• Zincir yağı tankının kapağını çıkarın.

• Zincir yağı tankına zincir yağı doldurun.

• Kapağı dikkatlice takın. (Şek. 56) Not: Zincir yağı tankının ürününüzün neresinde olduğunu görmek için bkz. Giriş sayfada: 697

Akü UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlayın. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalısınız. Aküyü ve akü şarj cihazını doğru ortam sıcaklıklarında tutun. Ortam sıcaklığı Akü çalışma sıcaklığı 5°C-40°C / 41°F-104°F Akü şarj etme sıcaklığı 5°C-40°C / 41°F-104°F 706 1951 - 003 - 20.06.2023Akü durumu Ekranda, şarj durumu ve aküyle ilgili sorun olup olmadığı gösterilir. (Şek. 57) LED göstergesi Akü şarj olma durumu 4 LED ışık yanıyor Akü %76 - %100 doludur. 3 LED ışık yanıyor Akü %51 ‐ %75 doludur. 2 LED ışık yanıyor Akü %26 ‐ %50 doludur. 1 LED ışık yanıyor Akü %6 ‐ %25 doludur. 1 LED ışık yanıp sönüyor Akü %0 ‐ %5 doludur. Aküyü şarj etme Aküyü ilk defa kullanacaksanız şarj edin. Yeni bir akünün şarjı %30 seviyesindedir. DİKKAT: Akü şarj cihazını nominal değerler plakasında belirtilen voltaj ve frekansa sahip bir güç çıkışına bağlayın. Akü sıcaklığı 50°C'nin/122°F üzerindeyse akü şarj olmaz.

1. Güç kablosunu akü şarj cihazına bağlayın.

2. Akü şarj cihazını topraklı bir prize takın. Şarj LED'i

bir kez yanıp söner. (Şek. 58)

3. Aküyü akü şarj cihazına bağlayın. Şarj LED'i yanar.

Aküyü en fazla 24 saat boyunca şarj edin. (Şek. 59)

4. Akü göstergesi düğmesine basın; tüm LED

göstergeler yanarsa akü tamamen şarj olmuştur.

5. Akü şarj cihazının prizle bağlantısını kesmek için

elektrik fişini çekin. Güç kablosunu çekmeyin.

6. Aküyü, akü şarj cihazından çıkarın.

Geri tepme hakkında bilgiler UYARI: Geri tepme, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Riski azaltmak için geri tepmenin sebeplerini ve bunları nasıl önleyebileceğinizi bilmeniz gerekir. Geri tepme, kılavuzun geri tepme alanı bir nesneye dokunduğunda meydana gelir. Geri tepme aniden ve büyük bir kuvvetle oluşabilir ve ürünü, operatöre doğru savurur. (Şek. 35) Geri tepme, her zaman kılavuzun kesim düzleminde oluşur. Genellikle ürün operatöre doğru savrulur ancak farklı bir yöne de hareket edebilir. Geri tepme oluştuğu andaki ürünü kullanma şekliniz savrulmanın yönünü belirler. (Şek. 60) Geri tepme yalnızca kılavuz çubuğun geri tepme alanı bir nesneye dokunursa meydana gelir. Geri tepme alanının bir nesneye değmesine izin vermeyin. (Şek. 35) Daha küçük kılavuz yarıçapı geri tepme kuvvetini azaltır. Geri tepme etkilerini azaltmak için düşük geri tepmeli testere zinciri kullanın. Geri tepme alanının bir nesneye değmesine izin vermeyin. UYARI: Hiçbir testere zinciri geri tepmeyi tamamen engellemez. Her zaman talimatlara uyun. Geri tepmeyle ilgili yaygın sorular

• Geri tepme sırasında el, zincir frenini daima etkinleştirir mi? Hayır. Ön el koruyucusunu ileriye itmek için biraz kuvvet uygulamak gerekir. Gereken kuvveti uygulamazsanız zincir freni devreye girmez. Çalışma sırasında ayrıca ürünün tutma yerlerini iki elinizle sıkıca tutmalısınız. Geri tepme oluşursa zincir freni, testere zincirini size değmeden durduramayabilir. Ayrıca elinizin, zincir frenini etkinleştirmek için ön el koruyucusuna dokunamadığı pozisyonlar da olabilir.

• Geri tepme sırasında ataletle serbest bırakma mekanizması zincir frenini daime devreye alır mı? Hayır. Öncelikle zincir freni doğru çalışmalıdır. Zincir frenini kontrol etmeyle ilgili talimatlar için bkz. Ürün üzerindeki güvenlik araçlarının bakımı ve kontrolleri sayfada: 712 . Bunu, ürünü her kullanımdan önce yapmanızı tavsiye ederiz. İkinci olarak, geri tepme kuvveti zincir frenini devreye alacak kadar büyük olmalıdır. Zincir freni çok hassassa sert kullanım sırasında devreye girebilir.

• Geri tepme sırasında zincir freni beni daima yaralanmaktan korur mu? Hayır. Zincir freninin koruma sağlamak için doğru çalışması gerekir. Ayrıca zincir freni, testere zincirini durdurmak için geri tepme sırasında etkinleşmiş olmalıdır. Kılavuzun yakınındaysanız zincir freni, 1951 - 003 - 20.06.2023 707testere zincirini size çarpmadan durduracak zamanı bulamayabilir. UYARI: Geri tepmeleri yalnızca siz, doğru çalışma tekniğiyle önleyebilirsiniz. Ürünü çalıştırma

1. Güç tetiğini ve güç tetiği kilidini kontrol edin. Bkz.

Güç tetiği kilidini kontrol etme sayfada: 712

2. Zincir frenini etkinleştirin. (Şek. 61)

3. Aküyü akü tutucusuna yerleştirin. (Şek. 62)

DİKKAT: Akünün akü tutucusuna doğru şekilde takıldığından emin olun. Akü, akü tutucusuna rahatça geçmiyorsa konumu doğru değildir.

4. Bir tık sesi duyana kadar akünün alt kısmına

5. Yeşil LED yanana kadar çalıştırma/durdurma

düğmesini basılı tutun. (Şek. 64) SavE işlevini kullanma SavE işlevi, ürünün zincir hızını ve gücünü azaltır.

1. SavE düğmesine basın. Yeşil LED yanar.

2. İşlevi kapatmak için SavE düğmesine tekrar basın.

Yeşil LED söner. (Şek. 65) Ürünü durdurma

1. Yeşil LED sönene kadar çalıştırma/durdurma

düğmesine basın. (Şek. 64)

2. Yanlışlıkla çalıştırmayı önlemek için akü çıkarma

düğmelerine basın ve aküyü akü tutucudan çıkarın. (Şek. 66) Çekme hareketi ve itme hareketi Bu ürünle ağacı 2 farklı konumda kesebilirsiniz.

• Çekme hareketiyle kesme, kılavuzun alt kısmıyla kesme işlemidir. Keserken testere zinciri ağaç boyunca hareket eder. Bu pozisyonda ürünü ve geri tepme alanını daha iyi kontrol edersiniz. (Şek. 67)

• İtme darbesiyle kesme, kılavuzun üst kısmıyla kesme işlemidir. Testere zinciri, ürünü operatöre doğru iter. (Şek. 68) UYARI: Testere zinciri ağaç gövdesine sıkışırsa ürün size doğru itilebilir. Ürünü sıkı tutun ve kılavuzun geri tepme alanının geri tepmeye yol açacak şekilde ağaca temas etmediğinden emin olun. (Şek. 69) Kesim tekniğini kullanma UYARI: Kesme işlemi yaparken tam güç verin ve her kesme işleminden sonra hızı rölantiye düşürün. DİKKAT: Motoru yüksüz olarak çok uzun süre çalıştırmayın. Bu, motorda hasara neden olabilir.

1. Gövdeyi bir testere tezgahının veya rayların üzerine

yerleştirin. (Şek. 70) UYARI: Gövdeleri yığın halindeyken kesmeyin. Bu, geri tepme riskini artırır ve ciddi yaralanmaya ya da ölüme neden olabilir.

2. Kesilen parçaları çalışma alanından uzaklaştırın.

UYARI: Çalışma alanında kesilen parçaların bulunması geri tepme riskini artırır ve dengenizi koruyamamanıza neden olur. Mahmuz kullanma

1. Mahmuzu ağacın gövdesine itin.

2. Tam güç uygulayın ve ürünü döndürün. Mahmuzu

ağaca dayalı tutun. Bu prosedür, ağaç gövdesini kesmek için gerekli kuvvetin uygulanmasını kolaylaştırır. (Şek. 71) Gövdeyi yerde kesme

1. Gövdeyi çekme hareketiyle kesin. Tam gücü koruyun

ancak ani kazalara karşı hazırlıklı olun. (Şek. 72) UYARI: Kesmeyi tamamladığınızda testere zincirinin yere temas etmediğinden emin olun.

2. Gövdenin yaklaşık 3'te 2'sini kestikten sonra durun.

Gövdeyi döndürün ve diğer taraftan kesin. (Şek. 73) Bir ucunda destek olan gövdeyi kesme UYARI: Gövdenin kesim sırasında kırılmadığından emin olun. Aşağıdaki talimatlara uyun. (Şek. 74)

1. Gövdenin yaklaşık 3'te 1'ini itme hareketiyle kesin.

2. İki kesik birleşene kadar gövdeyi çekme hareketiyle

1951 - 003 - 20.06.2023İki ucunda destek olan gövdeyi kesme UYARI: Testere zincirinin kesim sırasında gövdeye sıkışmadığından emin olun. Aşağıdaki talimatlara uyun. (Şek. 76)

1. Gövdenin yaklaşık 3'te 1'ini çekme hareketiyle kesin.

2. Kesimi tamamlamak için gövdenin geri kalanını itme

hareketiyle kesin. (Şek. 77) UYARI: Testere zinciri gövdeye sıkışırsa motoru durdurun. Kesiği açmak ve ürünü çıkarmak için bir levye kullanın. Ürünü elinizle çekerek dışarı çıkarmaya çalışmayın. Bu hareket, ürün aniden serbest kaldığında yaralanmaya neden olabilir. Dal budama tekniğini kullanma Not: Kalın dallar için kesim tekniğini kullanın. Bkz. Kesim tekniğini kullanma sayfada: 708

UYARI: Dal budama tekniğini kullanırken yüksek bir kaza riski vardır. Geri tepmeyi önlemeye yönelik talimatlar için bkz. Geri tepme hakkında bilgiler sayfada: 707

UYARI: Dalları tek tek kesin. Küçük dalları keserken dikkatli olun ve çalıları veya birçok küçük dalı aynı anda kesmeyin. Küçük dallar testere zincirine takılarak ürünün güvenli bir şekilde çalışmasını önleyebilir. Not: Gerekirse dalları parça parça kesin. Gövdenin (C) yakınındaki dalı kesmeden önce küçük dalları (A) ve (B) kesin. (Şek. 78)

1. Gövdenin sağ tarafındaki dalları kesin.

a) Kılavuzu gövdenin sağ tarafında, ürünün gövdesini de ağaç gövdesinin karşısında tutun. b) Dalın gerginliğine yönelik olarak uygun kesim tekniğini seçin. (Şek. 79) UYARI: Dalı nasıl keseceğinizden emin değilseniz devam etmeden önce profesyonel bir motorlu testere operatörüne danışın.

2. Gövdenin tepesindeki dalları kesin.

a) Ürünü gövde üzerinde tutun ve kılavuzun gövde boyunca hareket etmesine izin verin. b) İtme hareketiyle kesin. (Şek. 80)

3. Gövdenin sol tarafındaki dalları kesin.

a) Dalın gerginliğine yönelik olarak uygun kesim tekniğini seçin. (Şek. 81) UYARI: Dalı nasıl keseceğinizden emin değilseniz devam etmeden önce profesyonel bir motorlu testere operatörüne danışın. Gergin durumdaki dalları kesmeye yönelik talimatlar için bkz. Gerilim altında olan ağaçları ve dalları kesme sayfada: 711

Ağaç devirme tekniğini kullanma UYARI: Ağaç devirmek için deneyim sahibi olmanız gerekir. Mümkünse motorlu testerenin kullanımı konusundaki bir eğitim kursuna katılın. Daha fazla bilgi için deneyimli bir operatörle konuşun. Güvenli mesafeyi koruma

1. Etrafınızdaki insanların en az 2,5 ağaç boyu kadar

güvenli bir mesafede bulunduğundan emin olun. (Şek. 82)

2. Devrilmeden önce veya devrilme sırasında risk

bölgesinde kimsenin bulunmadığından emin olun. (Şek. 83) Devrilme yönünü hesaplama

1. Ağacın hangi yönde düşmesi gerektiğini inceleyin.

Buradaki amaç, ağacın gövdesini ve üzerindeki dalları kolayca kesebileceğiniz bir konumda devrilmesini sağlamaktır. Ayrıca yere sağlam basmanız ve güvenli bir şekilde hareket edebiliyor olmanız da önemlidir. UYARI: Ağacı doğal düşme yönünde devirmek tehlikeliyse veya mümkün değilse ağacı farklı bir yönde devirin.

2. Ağacın doğal düşme yönünü inceleyin. Örneğin

ağacın eğimi ve kavisi, rüzgar yönü, dalların konumu ve karın ağırlığı önemlidir.

3. Etrafta başka ağaçlar, elektrik hatları, yollar ve/veya

binalar gibi engeller olup olmadığını kontrol edin.

4. Ağacın kökünde hasar ve çürüme olup olmadığına

bakın. UYARI: Kökte çürüme olması, siz kesimi tamamlamadan önce ağacın düşmesi riskini oluşturur.

5. Ağaçta devirme sırasında kopup üzerinize

düşebilecek hasarlı veya ölü dallar olmadığından emin olun. 1951 - 003 - 20.06.2023 7096. Ağacın sabit durumdaki başka bir ağacın üstüne düşmesine izin vermeyin. Sıkışmış bir ağacı kurtarmak tehlikelidir ve kaza riski çok yüksektir. Bkz. Sıkışan bir ağacı kurtarma sayfada: 711 . (Şek. 84) UYARI: Kritik devirme çalışmaları sırasında, testereyle kesme işlemi tamamlanır tamamlanmaz kulak koruma ekipmanını çıkarın. Sesleri ve uyarı sinyallerini duymanız önemlidir. Gövdeyi temizleme ve geri çekilme yolunuzu hazırlama Omuz yüksekliğinizin aşağısında kalan tüm dalları kesin.

1. Yukarıdan aşağıya çekme hareketiyle kesin. Ağacın

siz ve ürün arasında olduğundan emin olun. (Şek. 85)

2. Ağacın altındaki bitkileri çalışma alanından

temizleyin. Çalışma alanındaki tüm kesilen malzemeyi temizleyin.

3. Taşlar, dallar ve delikler gibi engeller olup olmadığını

görmek için alanı kontrol edin. Ağaç düşmeye başladığında geri çekilme yolunuzda herhangi bir engel olmaması gerekir. Geri çekilme yolunuz devrilme yönünden yaklaşık 135 derece uzakta olmalıdır.

2. Geri çekilme yolu

(Şek. 86) Ağacı devirmek için Husqvarna, ağacı devirirken yön kesimleri yapmanızı ve ardından güvenli köşe yöntemini kullanmanızı önerir. Güvenli köşe yöntemi, devirme kenarını doğru ayarlamanızı ve devrilme yönünü kontrol etmenizi sağlar. UYARI: Kılavuz uzunluğunun iki katından fazla çapa sahip ağaçları devirmeyin. Bunun için özel eğitim almış olmanız gerekir. Devrilme kenarı Ağaç devirme sırasında en önemli işlem devrilme kenarını doğru ayarlamaktır. Doğru devrilme kenarı ile devrilme yönünü kontrol eder ve devirme işleminin güvenli olduğundan emin olursunuz. Devrilme kenarının kalınlığı, ağaç çapının minimum %10'una eşit olmalıdır. UYARI: Devrilme kenarı hatalı veya çok inceyse devrilme yönü üzerinde kontrol sahibi olamazsınız. (Şek. 87) Yön kesimi yapma

1. Yön kesimlerini yapın. Ağaç çapının 1/4'ünde yön

kesimleri yapın. Üst kesim ve alt kesim arasında 45°lik bir açı oluşturun. a) Önce üst kesimi yapın. Ürünün devrilme yönü işaretini (A) ağacın devrilme yönüyle (B) hizalayın. Ürünün arkasında kalın ve ağacı sağ tarafınızda tutun. Çekme hareketiyle kesin. b) Alt kesimi yapın. Alt kesim ucunun üst kesim ucuyla aynı noktada olduğundan emin olun. (Şek. 88)

2. Kesim yönü düzleminin tamamen yatay ve devrilme

yönüne dik açıda (90°) olduğundan emin olun. Kesim yönü düzlemi, iki yön kesiminin birleştiği noktadan geçer. (Şek. 89) Güvenli köşe yöntemini kullanma Devirme kesimi, yön kesiminin çok az üzerinde yapılmalıdır. (Şek. 90) UYARI: Kılavuz ucuyla keserken dikkatli olun. Gövdede oyuk açarken kılavuz ucunun alt kısmıyla kesmeye başlayın. (Şek. 91)

1. Kullanılabilir kesim uzunluğu ağaç çapından uzunsa

aşağıdaki adımları (a-d) uygulayın. a) Devrilme kenarı genişliğini tamamlamak için gövdenin tam içinde bir oyuk açın. (Şek. 92) b) Gövdenin yaklaşık 3'te 1'i kalana kadar çekme hareketiyle kesin. c) Kılavuzu 5-10 cm/2-4 inç arkaya doğru çekin. d) 5-10 cm/2-4 inç genişliğindeki güvenli köşeyi tamamlamak için gövdenin geri kalanını kesin. (Şek. 93)

2. Kullanılabilir kesim uzunluğu ağaç çapından kısaysa

aşağıdaki adımları (a-d) uygulayın. a) Gövdenin tam içinde bir oyuk açın. Oyuk, ağaç çapının 5'te 3'ünü geçmelidir. b) Gövdenin geri kalanını çekme hareketiyle kesin. (Şek. 94) c) Devrilme kenarını tamamlamak için ağacın diğer tarafından gövdenin içine doğru kesin. d) Güvenli köşeyi tamamlamak için gövdenin 3'te 1'i kalana kadar itme hareketiyle kesin. (Şek. 95)

3. Tam arkadan kesiğe bir kama yerleştirin. (Şek. 96)

4. Ağacı devirmek için köşeyi kesin.

Not: Ağaç düşmezse düşene kadar kamaya vurun. 710 1951 - 003 - 20.06.20235. Ağaç düşmeye başladığında geri çekilme yolunu kullanarak ağaçtan uzaklaşın. Ağaçtan minimum 5 m/15 ft uzaklaşın. Sıkışan bir ağacı kurtarma UYARI: Sıkışmış bir ağacı kurtarmak son derece tehlikelidir ve kaza riski çok yüksektir. Risk bölgesinden uzak durun ve sıkışmış bir ağacı devirmeye çalışmayın. (Şek. 97) En güvenli yol aşağıdaki vinçlerden birini kullanmaktır:

• Traktöre monte edilmiş (Şek. 98)

• Taşınabilir (Şek. 99) Gerilim altında olan ağaçları ve dalları kesme

1. Ağacın veya dalın hangi tarafının gergin olduğunu

2. Maksimum gerilim noktasını tespit edin. (Şek. 100)

3. Gerilimi boşaltmak için hangi yöntemin en güvenli

yöntem olduğunu inceleyin. Not: Bazı durumlarda tek güvenli yol ürününüzü kullanmayıp bir vinç kullanmaktır.

4. Gerilim boşaldığında ağacın veya dalların size

çarpamayacağı bir konumda durun. (Şek. 101)

5. Gerilimi azaltmak için gereken yeterli derinlikte bir

veya daha fazla kesim yapın. Maksimum gerilim noktasında veya yakınında kesim yapın. Ağacın veya dalın maksimum gerilim noktasında kopmasını sağlayın. (Şek. 102) UYARI: Gerilmiş bir ağacı veya dalı düz olarak kesmeyin. UYARI: Gerilmiş bir ağacı keserken çok dikkatli olun. Ağacın kesimden önce veya sonra hızlıca hareket etme riski vardır. Yanlış bir konumdaysanız veya hatalı kesim yaparsanız ciddi yaralanmalar oluşabilir.

6. Bir ağacı/dalı düz olarak kesmeniz gerekiyorsa

birbirinden 1'er inç uzaklıkta ve 2 inç derinlikte 2-3 kesim yapın. (Şek. 103)

7. Ağaç/dal bükülene ve gerilim boşalana kadar ağacı

kesmeye devam edin. (Şek. 104)

8. Gerilim boşaldıktan sonra ağacı/dalı bükülmenin zıt

yönünden kesin. Bakım Giriş UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi UYARI: Bakım yapmadan önce aküyü çıkarın. Ürün üzerinde yapmanız gereken bakım adımları aşağıda listelenmiştir. Daha fazla bilgi için Bakım sayfada: 711 bölümüne bakın. Bakım Kullan- madan önce Haftalık olarak Aylık ola- rak Ürünün dış kısımlarını temizleyin. X Güç tetiğinin ve güç tetiği kilidinin güvenlik açısından doğru çalıştığından emin olun.

Zincir frenini temizleyin ve güvenli bir şekilde çalıştığından emin olun. Zincir yakalayıcının zarar görmemiş olduğundan emin olun. Gerekirse değiştirin.

Eşit bir şekilde aşınması için kılavuzu çevirin. Kılavuz çubuğundaki yağlama deliğinin tıkalı olmadığından emin olun. Kılavuz oluğunu temizleyin.

1951 - 003 - 20.06.2023 711Bakım Kullan- madan önce Haftalık olarak Aylık ola- rak Testerede ve testere siperliğinde hiçbir çatlak olmadığından ve bunların hasar görmüş olmadığından emin olun. Çatlak varsa ya da darbeye maruz kalmışsa testereyi ve testere siperliğini değiştirin.

Kılavuzun ve testere zincirinin yeterince yağlandığından emin olun. X Testere zincirini kontrol edin. Çatlak olup olmadığına bakın ve testere zincirinin sert ya da olağanüstü derecede aşınmış olmadığından emin olun. Gerekirse değiştirin.

Testere zincirini bileyin. Gerginliğini ve durumunu kontrol edin. Tahrik dişlisinde aşınma olup olmadığını kontrol edin ve gerekirse değiştirin.

Üründeki hava girişini temizleyin. X Vida ve somunların sıkı olduğundan emin olun. X Tuş takımının düzgün çalıştığından ve hasar görmemiş olduğundan emin olun. X Kılavuzun kenarlarındaki çapakları gidermek için bir eğe kullanın. X Akü ile ürün arasındaki bağlantıları kontrol edin. Akü ile akü şarj cihazı arasında- ki bağlantıyı kontrol edin.

Yağ tankını boşaltın ve temizleyin. X Ürünün ve akünün soğutma kanallarına basınçlı hava püskürtün. X Ürün üzerindeki güvenlik araçlarının bakımı ve kontrolleri Ön el koruyucusunu kontrol etme Ön el koruyucusunu ve ataletle fren bırakmayı düzenli olarak kontrol edin.

1. Ön el koruyucusunda çatlak gibi hasarlar

olmadığından emin olun. (Şek. 105)

2. Ön el koruyucusunun serbestçe hareket

edebildiğinden ve ürüne güvenli bir şekilde takılmış olduğundan emin olun. (Şek. 106)

3. Ürünü motoru kapalı durumda bir kökün veya bir

başka dengeli yüzeyin üzerine koyun.

4. Arka tutma yerini tutun ve ön tutma yerini bırakın.

Ürünün kökün üzerine düşmesini sağlayın. (Şek. 107)

5. Kılavuz çubuk köke çarptığında zincir freninin

devreye girdiğinden emin olun. Fren tetiğini kontrol etme

1. Ürünü dengeli bir zemine koyup çalıştırın. Bkz.

Çalışma sayfada: 706

UYARI: Testere zincirinin yere veya başka bir nesneye temas etmediğinden emin olun.

2. Baş ve diğer parmaklarınızı sararak tutma yerlerini

kavrayın ve ürünü sıkıca tutun. (Şek. 108)

3. Tam güç uygulayın ve zincir frenini etkinleştirmek

için sol bileğinizi ön el koruyucusunun üzerine doğru eğin. Testere zinciri anında durmalıdır. (Şek. 109) UYARI: Ön tutma yerini elinizden bırakmayın! Güç tetiği kilidini kontrol etme

1. Güç tetiğinin ve güç tetiği kilidinin serbestçe hareket

ettiğinden ve dönüş yayının düzgün çalıştığından emin olun. (Şek. 110)

2. Güç tetiği kilidini ileri (A) ve aşağı (B) doğru itin.

Güç tetiği kilidini tutma yerine bastırarak tutun ve serbest bıraktığınızda ilk konumuna döndüğünden emin olun. (Şek. 111)

3. Güç tetiği kilidi serbest bırakıldığında güç tetiğinin

rölanti konumuna sabitlendiğinden emin olun. (Şek. 112)

4. Ürünü çalıştırın ve tam güç uygulayın.

5. Güç tetiğini serbest bırakın ve testere zincirinin

durduğundan ve sabit kaldığından emin olun. UYARI: Güç tetiği rölanti konumundayken testere zinciri dönerse servis bayinizle iletişime geçin. 712 1951 - 003 - 20.06.2023Zincir yakalayıcıyı kontrol etme

1. Zincir yakalayıcıda hasar olmadığından emin olun.

2. Zincir yakalayıcının sabit olduğundan ve ürünün

gövdesine takılı olduğundan emin olun. (Şek. 113) Kullanıcı arayüzünün işlevlerini kontrol etme

1. Ürünü çalıştırın. Bkz.

Ürünü çalıştırma sayfada: 708

2. Çalıştırma/durdurma düğmesini basılı tutun.

3. Ürünün durduğundan ve yeşil LED'in söndüğünden

emin olun. (Şek. 64) Aküyü ve akü tutucuyu kontrol etme

1. Aküyü ve akü tutucuyu yumuşak bir fırçayla

2. Soğutma deliklerini ve akü konektörlerini temizleyin.

3. Aküde çatlak veya başka hasar olmadığından emin

olun. Akü şarj cihazını kontrol etme

1. Akü şarj cihazının ve güç kaynağı kablosunun

hasarlı olmadığından emin olun. Çatlak ya da başka hasar olup olmadığını kontrol edin. (Şek. 115) Soğutma sistemini temizleme Soğutma sistemi, motorun sıcaklığını düşük tutar. Soğutma sistemi, ürünün sol tarafındaki bir hava girişinden ve motordaki bir fandan oluşur.

1. Soğutma sistemini haftada bir kez ya da gerekirse

daha sık olmak üzere fırçayla temizleyin. (Şek. 116)

2. Soğutma sisteminin kirli ya da tıkalı olmadığından

emin olun. DİKKAT: Kirli ya da tıkalı bir soğutma sistemi, ürünün aşırı ısınmasına neden olabilir. Bu, üründe hasara neden olur. Testere zincirini bileylemek için Kılavuz ve testere zinciri hakkında bilgi UYARI: Testere zincirini kullanırken veya üzerinde bakım yaparken koruyucu eldivenler takın. Hareket etmeyen bir testere zinciri yaralanmalara da yol açabilir. Aşınmış ya da hasarlı kılavuzu ya da testere zincirini, Husqvarna tarafından tavsiye edilen kılavuz ve testere zinciri kombinasyonuyla değiştirin. Bu, ürünün güvenlik işlevlerini sürdürmesi açısından gereklidir. Tavsiye ettiğimiz yedek kılavuz ve zincir kombinasyonlarının listesini görmek için bkz. Aksesuarlar sayfada: 718

• Kılavuz uzunluğu, inç/cm. Kılavuz uzunluğu ile ilgili bilgiler genelde kılavuzun arka ucunda bulunur. (Şek. 117)

• Kılavuzun ucundaki pinyondaki diş sayısı (T). (Şek. 118)

• Zincir bakla açıklığı, inç. Testere zincirinin zincir dişlileri arasındaki mesafe, kılavuzun ucundaki pinyondaki diş ile tahrik dişlisi arasındaki mesafeyle hizalanmış olmalıdır. (Şek. 119)

• Zincir dişlisi sayısı. Zincir dişlisi sayısı kılavuz türüne göre belirlenir. (Şek. 120)

• Kılavuz oluğu genişliği, inç/mm. Kılavuzdaki oluğun genişliği zincir dişlisi genişliği ile aynı olmalıdır. (Şek. 121)

• Zincir yağı deliği ve zincir gerginliğini ayarlama deliği. Kılavuz, ürünle hizalanmış olmalıdır. (Şek. 122)

• Zincir dişlisi genişliği, mm/inç. (Şek. 123) Kesicileri bileyleme hakkında genel bilgiler Kör bir testere zincirini kullanmayın. Testere zinciri körse kılavuzu ağaca doğru itmek için daha fazla basınç uygulamanız gerekir. Testere zinciri çok körse hiç ağaç yongası çıkmaz, sadece talaş çıkar. Keskin testere zinciri ağacı keserek ilerler ve ağaç yongaları uzun ve kalın olur. Kesme dişi (A) ve derinlik ölçeği (B) birlikte testere zincirinin kesen kısmını, yani testereyi oluşturur. Bu ikisi arasındaki yükseklik farklı, kesme derinliğini oluşturur (derinlik ölçeği ayarı). (Şek. 124) Kesiciyi bileylerken şunları düşünün:

• Eğeleme açısı. (Şek. 125)

• Kesme açısı. (Şek. 126)

• Eğe konumu. (Şek. 127)

• Yuvarlak eğe çapı. (Şek. 128) Doğru ekipman olmadan testere zincirini doğru şekilde bileylemek kolay değildir. Husqvarna eğe mastarı kullanın. Bu, maksimum kesme performansını korumanızı ve geri tepme riskini minimumda tutmanıza yardımcı olur. UYARI: Bileyleme talimatlarına uymamanız halinde geri tepme kuvveti çok fazla artar. 1951 - 003 - 20.06.2023 713Not: Testere zincirinin bileylenmesi hakkında bilgi için bkz. Aksesuarlar sayfada: 718

1. Kesme dişlerini bilemek için yuvarlak bir eğe ve eğe

mastarı kullanın. (Şek. 129) Not: Husqvarna tarafından testere zinciriniz için tavsiye edilen eğe ve mastar hakkında bilgi için bkz. Aksesuarlar sayfada: 718

2. Eğe mastarını kesiciye doğru şekilde uygulayın. Eğe

mastarı ile birlikte verilen talimatlara bakın.

3. Eğeyi kesme dişinin iç kısmından çekerek dışarı

çıkarın. Çekme hareketindeki basıncı azaltın. (Şek. 130)

4. Kesme dişinin bir tarafındaki malzemeyi çıkarın.

5. Ürünü ters çevirin ve diğer taraftaki malzemeyi

6. Tüm kesme dişlerinin aynı uzunlukta olduğundan

emin olun. Derinlik ölçeği ayarını yapma hakkında genel bilgiler Kesme dişini (A) bileylediğinizde derinlik ölçeği ayarı (C) azalır. Maksimum kesme performansını korumak amacıyla tavsiye edilen derinlik ölçeği ayarını elde etmek için derinlik ölçeğindeki (B) eğeleme malzemesini çıkarmanız gerekir. Testere zinciriniz için doğru derinlik ölçeği ayarını elde etme hakkında talimatlar için bkz. Aksesuarlar sayfada: 718

(Şek. 131) UYARI: Derinlik ölçeği ayarı çok büyükse geri tepme riski artar! Derinlik ölçeği ayarını düzenleme Derinlik ölçeği ayarını yapmadan ya da kesicileri bileylemeden önce talimatlar için bkz. Kesicileri bileyleme sayfada: 714 . Kesme dişlerini bileylediğiniz her üç çalışmadan sonra derinlik ölçeği ayarını yapmanızı tavsiye ederiz. Derinlik ölçeği için doğru derinlik ölçeği ayarını ve eğimini elde etmek için derinlik ölçme aracımızı kullanmanızı tavsiye ederiz. (Şek. 132)

1. Derinlik ölçeğini ayarlamak için düz eğe ve derinlik

ölçme aracı kullanın. Derinlik ölçeği için doğru derinlik ölçeği ayarını ve eğimini elde etmek için yalnızca Husqvarna derinlik ölçme aracını kullanın.

2. Derinlik ölçme aracını testere zincirinin üzerine

koyun. Not: Aracı kullanma hakkında daha fazla bilgi için derinlik ölçme aracının ambalajına bakın.

3. Derinlik ölçeğinin derinlik ölçme aracına uzanan

kısmını çıkarmak için düz eğeyi kullanın. (Şek. 133) Testere zincirini sıkma UYARI: Doğru gerginlikte olmayan bir testere zinciri kılavuzdan gevşeyebilir ve ciddi yaralanma veya ölüme neden olabilir. Testere zincirini ne kadar çok kullanırsanız o kadar uzar. Testere zincirini düzenli olarak ayarlamak önemlidir. Her zincir yağı ekleyişinizde zincir gerginliğini kontrol edin. Not: Yeni bir testere zincirinin alıştırma süresi vardır ve bu süre içerisinde gerginliği daha sık kontrol etmeniz gerekir.

1. Düğmeyi açılana kadar kıvırın. (Şek. 134)

2. Tahrik dişlisi kapağını gevşetmek için düğmeyi saat

yönünün tersine çevirin. (Şek. 135)

3. Testere zincirinin gerginliğini ayarlamak için zincir

gergi dişlisini çevirin. Testere zinciri kılavuza sıkıca bağlanmalıdır. (Şek. 136) Not: Dişliyi daha fazla gerginlik için aşağı (+) ve daha az gerginlik için yukarı (-) çevirin. Testere zinciri, el ile kolayca çevrilebildiği ancak kılavuza sıkıca bağlandığı anda doğru şekilde sıkılmıştır.

4. Kılavuz düğmesini sıkmak için düğmeyi saat

yönünde çevirin. (Şek. 137)

5. Gerginliği kilitlemek için düğmeyi aşağı kıvırın. (Şek.

138) Testere zinciri gerginliğini ayarlama (kılavuz cıvatası ile)

1. Tahrik dişlisi kapağını tutan kılavuz somunu

gevşetin. Kombine anahtarı kullanın. (Şek. 139)

2. Kılavuzun ön kısmını kaldırın ve zincir gerdirme

vidasını çevirin. Kombine anahtarı kullanın.

3. Testere zincirini, kılavuza sıkıca dayanana kadar

4. Kombine anahtarı kullanarak kılavuz somununu sıkın

ve aynı anda kılavuzun ön kısmını kaldırın. (Şek. 141)

5. Testere zincirini elinizle serbestçe çekebildiğinizden

ve zincirin kılavuzdan sarkmadığından emin olun. (Şek. 142) Not: Bkz. Ürüne genel bakış sayfada: 697 Zincir germe vidasının ürününüz üzerindeki yeri için. 714 1951 - 003 - 20.06.2023Testere zinciri yağlamasını kontrol etme Aküyü üç kez şarj ettikten sonra testere zinciri yağlamasını kontrol edin.

1. Ürünü açın ve 3/4 güçte çalıştırın. Kılavuzu, açık

renkli bir yüzeyden yaklaşık 20 cm (8 inç) yukarıda tutun.

2. Zincir yağlaması doğruysa 1 dakika sonra yüzeyde

net bir yağ hattı görürsünüz. (Şek. 143)

3. Testere zinciri yağlaması doğru değilse aşağıdaki

kontrolleri yapın. a) Kılavuzdaki yağ kanalını kontrol edip tıkalı olmadığından emin olun. Gerekirse temizleyin. (Şek. 144) b) Kılavuzun ucundaki oluğu kontrol edip temiz olduğundan emin olun. Gerekirse temizleyin. (Şek. 145) c) Kılavuzun ucundaki pinyonun serbestçe döndüğünden ve kılavuz çubuğunun ucundaki pinyonda bulunan yağlama deliğinin tıkalı olmadığından emin olun. Gerekirse temizleyin ve yağlayın. (Şek. 146)

4. Yukarıdaki adımları uyguladıktan sonra zincir

yağlamasında sorun varsa yetkili servisle iletişime geçin. Zincir tahrik dişlisini kontrol etme

• Zincir tahrik dişlisinde aşınma olup olmadığını kontrol edin. Gerekirse zincir tahrik dişlisini değiştirin.

• Testere zincirini her değiştirdiğinizde zincir tahrik dişlisini de değiştirin. (Şek. 147) Kesme donanımını kontrol etme

1. Perçin ve zincir dişlilerinde çatlak olmadığından ve

gevşemiş bir perçin bulunmadığından emin olun. Gerekirse değiştirin. (Şek. 148)

2. Testere zincirinin kolayca bükülebildiğinden emin

olun. Kolay bükülemiyorsa testere zincirini değiştirin.

3. Perçin ve bağlantıların aşınmış olup olmadığını

incelemek için testere zincirini yeni bir testere zinciriyle karşılaştırın.

4. Kesme dişinin en uzun parçası 4 mm'den/0,16

inç'ten kısaysa testere zincirini değiştirin. Ayrıca, kesicilerde çatlak varsa testere zincirini değiştirin. (Şek. 149) Kılavuzu kontrol etme

1. Yağ kanalının tıkalı olmadığından emin olun.

Gerekirse temizleyin. (Şek. 144)

2. Kılavuzun kenarlarında çapak olup olmadığını

inceleyin. Bir eğe kullanarak çapakları temizleyin. (Şek. 150)

3. Kılavuzun oluğunu temizleyin. (Şek. 145)

4. Kılavuzdaki oluğun aşınmış olup olmadığını

inceleyin. Gerekirse kılavuzu değiştirin. (Şek. 151)

5. Kılavuz ucunun kaba veya çok aşınmış olup

olmadığını inceleyin. (Şek. 152)

6. Kılavuzun ucundaki pinyonun serbestçe

döndüğünden ve kılavuzun ucundaki pinyonda bulunan yağlama deliğinin tıkalı olmadığından emin olun. Gerekirse temizleyin ve yağlayın. (Şek. 146)

7. Kullanım ömrünü uzatmak için kılavuzu her gün

çevirin. (Şek. 153) Sorun giderme Kullanıcı arayüzü LED ekran Olası arızalar Olası çözüm Uyarı gösterge- si yanıp sönü- yor. Zincir freni dev- rede. Zincir frenini devre dışı bırakın. Sıcaklık değişi- mi. Ürünün soğumasını bekleyin. Aşırı yük. Tes- tere zinciri ha- reket edemiyor- dur. Testere zincirini serbest bırakın. Güç tetiğine ve çalıştırma/ durdurma düğ- mesine aynı anda basılmış- tır. Güç tetiğini serbest bırakarak ürünü çalıştırın. 1951 - 003 - 20.06.2023 715LED ekran Olası arızalar Olası çözüm Yeşil LED ya- nıp sönüyor. Düşük akü vol- tajı. Aküyü şarj edin. Uyarı gösterge- si yanıyor. Servis. Servis bayinize danışın. Akü LED ekran Olası arızalar Olası çözüm Yeşil renkli LED yanıp sönüyor. Düşük akü voltajı. Aküyü şarj edin. Hata LED'i yanıp sönüyor. Sıcaklık değişimi. Aküyü -10°C (14°F) ile 40°C (104°F) arasındaki sıcaklıklarda kullanın. Voltaj çok yüksek. Şebeke voltajının, ürünün voltajıyla uyumlu olduğundan emin olun. Ürün üzerindeki nominal değerler plakası- na bakın. Aküyü, akü şarj cihazından çıkarın. Hata LED'i yanar. Çok fazla hücre farkı (1 V). Servis bayinize danışın. Akü şarj cihazı Durum Olası arızalar Olası prosedür Şarj LED'i kırmızı renkte ya- nıyor. Akü şarj cihazında kalıcı ha- ta. Bayinize başvurun. Şarj LED'i yeşil renkte yanıp sönüyor. Sıcaklık sapması. Akü kullan- mak veya şarj etmek için faz- la soğuk ya da fazla sıcaktır. Akünün soğumasını bekleyin veya ısınmasını sağla- yın. Akü doğru sıcaklığa geldiğinde tekrar kullanılabi- lir veya şarj edilebilir. Akü şarj cihazını 5°C (41°F) ile 40°C (104°F) arasındaki ortam sıcaklıklarında kul- lanın. Şarj LED'i kırmızı renkte ya- nıp sönüyor. Arızalı akü Bayinize başvurun Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile birlikte verilen Lityum iyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.

• Üçüncü taraflar ve aracı nakliye şirketleri de dahil olmak üzere, ticari amaçlı taşıma işlemlerinde ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.

• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.

• Aküyü bir ambalaja yerleştireceğiniz zaman açık kontakları bantlayın. Aküyü ambalaj içine hareket etmesini engelleyecek şekilde yerleştirin.

• Saklama veya taşıma için aküyü çıkarın.

• Aküyü ve akü şarj cihazını nem ve don olmayan kuru bir yerde saklayın. 716 1951 - 003 - 20.06.2023• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığı 5°C/41°F ile 25°C/77°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.

• Akü şarj cihazını, sıcaklığı 5°C/41°F ile 45°C/113°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.

• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C/41°F ile 40°C/104°F arasındayken kullanın.

• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.

• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.

• Depolama sırasında aküyü akü şarj cihazından uzakta tutun. Çocukların ve diğer izinsiz kişilerin ekipmana dokunmasına izin vermeyin. Ekipmanı kilitleyebileceğiniz bir yerde tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın.

• Taşıma ve depolama sırasında ürünün hasar görmesini engellemek için taşıma koruyucusunu kullanın.

• Taşıma sırasında ürünü güvenli bir şekilde sabitleyin. Akünün, akü şarj cihazının ve ürünün bertaraf edilmesi Aşağıdaki sembol, ürünün evsel atık olmadığını gösterir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. Bu, çevrenin ve insanların zarar görmesini önlemeye yardımcı olur. Daha fazla bilgi için yerel yetkililerle, evsel atık servisiyle veya bayinizle görüşün. (Şek. 24) Not: Sembol, ürün veya ürün paketi üzerinde gösterilir. Teknik veriler Teknik veriler 240i Motor Tip BLDC (fırçasız) 36 V Özellikler Düşük enerji modu SavE Yağlama sistemi Yağ pompası türü Otomatik Yağ deposu kapasitesi, ml/cm

0,2/200 Ağırlık Akü, kılavuz, testere zinciri ve boş zincir yağı deposu olmadan motorlu teste- re, kg 3,5 Gürültü emisyonu

Ses gücü düzeyi, ölçülmüş dB(A) 99 Ses gücü düzeyi, garantili L

dB(A) 102 Ses düzeyleri

EN 62841-1 uyarınca ölçülen, operatörün kulağında oluşan ses basıncı dü- zeyi

) olarak ölçülen gürültü emisyonlarının tipik istatistiksel dağılımı (standart sapma) 3 dB (A) şeklindedir.

Makinenin ses basıncı düzeyi için bildirilen verilerdeki tipik istatistiksel dağılım (standart sapma) 3 dB (A) şeklindedir. 1951 - 003 - 20.06.2023 717240i Titreşim düzeyleri

2,6 Arka tutma yeri, m/sn

3,7 Testere zinciri/kılavuz Önerilen kılavuz uzunlukları, inç/cm 14-16-18/35,6-40,6-45,7 Kullanılabilir kesme uzunluğu, inç/cm 13-15-17/33,7-37,6-43,1 Tahrik dişlisinin tipi/diş sayısı 6 Maksimum zincir hızı/(Normal mod), m/sn 11,8 Maksimum zincir hızı/(SavE modu), m/sn 9,4 Aksesuarlar Kılavuz ve testere zinciri kombinasyonları Aşağıdaki kesme ataşmanlarının bu ürünle kullanımı onaylanmıştır. Kılavuz Testere zinciri Tip Uzunluk, inç Diş aralığı, inç Ölçek, mm Maksimum burun yarıçapı Tip Zincir dişlisi sayısı 578186652 14 3/8 inç mini 1,3 7 T Husqvarna S93G (585422852)

Eğeleme ekipmanı ve eğeleme açıları Testere zincirini bileylemek için Husqvarna eğe mastarı kullanın. Husqvarna eğe mastarı doğru eğeleme açılarını elde etmenizi sağlar. Parça numaraları aşağıdaki tabloda belirtilmiştir. Ürününüzde hangi tip testere zinciri kullanıldığından emin değilseniz daha fazla bilgi için bkz. .

EN 62841-4-1'e göre titreşim düzeyi. Titreşim düzeyi için bildirilen verilerdeki tipik istatistiksel dağılım (standart sapma) ± 1,5 m/sn

şeklindedir. Makineye farklı bir kılavuz uzunluğu ve önerilen zincir türü takıldığına alınan ölçümlere göre beyan edilen titreşim verileri. Makineye farklı bir kılavuz uzunluğu takılırsa titreşim düzeyi maksimum ± 1,5 m/sn

olmak üzere değişiklik gösterebilir. 718 1951 - 003 - 20.06.202393 5/32 inç/4,0

84-01 Onaylı aküler Akü BLi30 40-B140 Tip Lityum iyon Lityum iyon Akü kapasitesi, Ah 7.8 4,0 Nominal voltaj, V 36 36 Ağırlık, lb/kg 4.2/1.9 2,7/1,25 Ürün için onaylı akü şarj cihazları Akü şarj cihazı 40-C80 Şebeke voltajı, V 100-240 Frekans, Hz 50-60 Güç, W 72 Çıkış Voltajı, V d.c./ Amper, A 43/1,6 1951 - 003 - 20.06.2023 719Uyumluluk Bildirimi AT Uyumluluk Bildirimi Biz, Husqvarna AB, SE-561 82 Huskvarna, İsveç, telefon numarası: +46-36-146500 olarak tek sorumlu vasfıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız: Açıklama Kablosuz motorlu testereler Marka Husqvarna Tip/Model 240i Kimlik 2022 ve sonrası tarihli seri numaraları aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur: Direktif/Yönetmelik Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlulukla ilgili" 2011/65/AB "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin" 2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili" Aşağıdaki standartlar uygulanmıştır: EN 62841-1:2015,

EN 62841-4-1:2020 EN IEC 63000:2018, EN

55014-1:2021; EN 55014-2:2021. Onaylanmış kuruluş: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197,, makine direktifinin (2006/42/AT) 12. maddesinin 3b fıkrasına uygun şekilde AT tip incelemesi gerçekleştirmiştir. Sertifika numarası: BM 50558450

Verilen motorlu testere, AT tip incelemesinden geçmiş örneğe uygundur. Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 717
