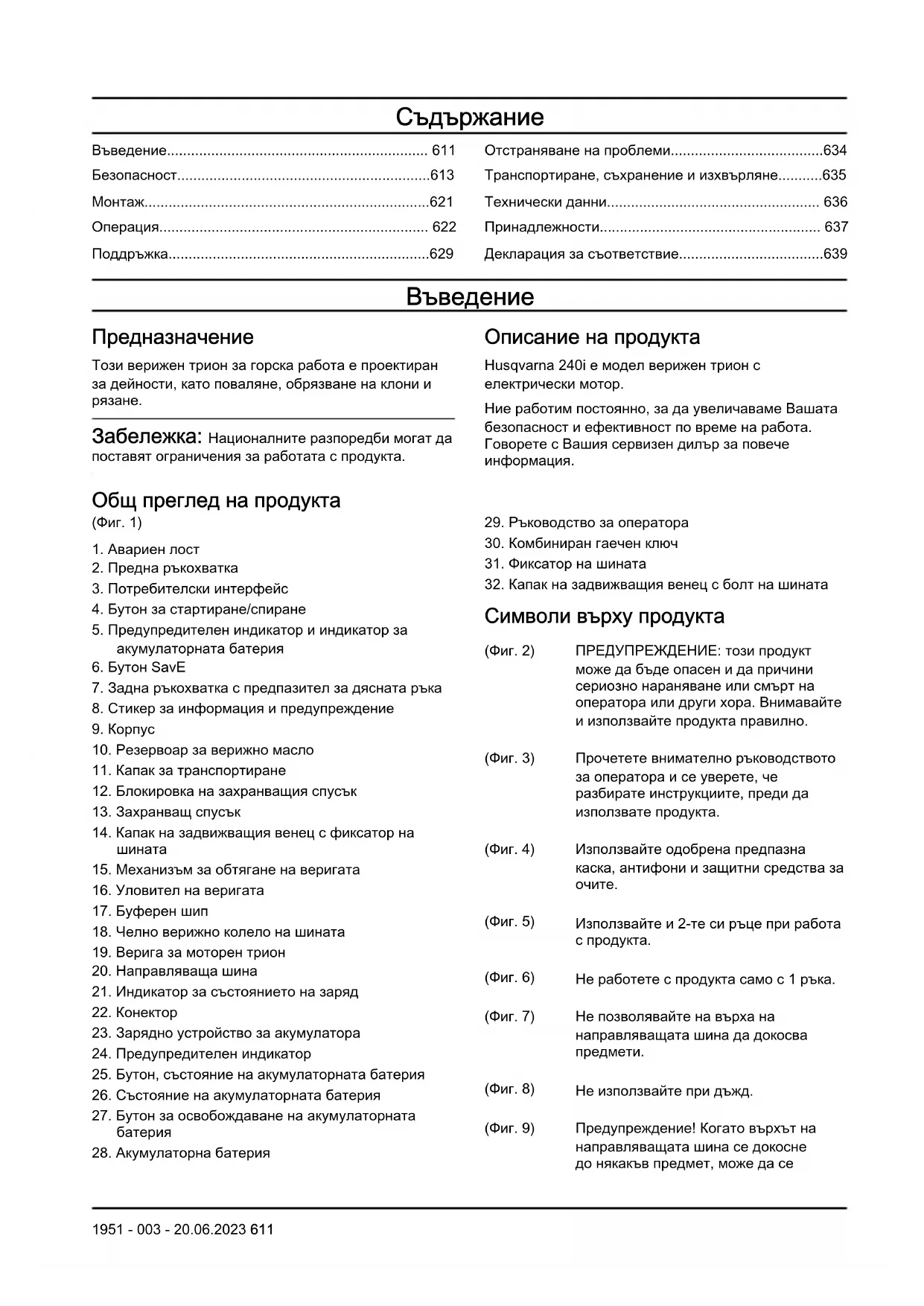

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 240i HUSQVARNA

Предназначение Този верижен трион за горска работа е проектиран за дейности, като поваляне, обрязване на клони и

Забележка: Националните разпоредби могат да поставят ограничения за работата с продукта. Описание на продукта Husqvarna 240i е модел верижен трион с електрически мотор. Ние работим постоянно, за да увеличаваме Вашата безопасност и ефективност по време на работа. Говорете с Вашия сервизен дилър за повече информация. Общ преглед на продукта (Фиг. 1)

2. Предна ръкохватка

3. Потребителски интерфейс

4. Бутон за стартиране/спиране

5. Предупредителен индикатор и индикатор за

акумулаторната батерия

7. Задна ръкохватка с предпазител за дясната ръка

11. Капак за транспортиране

12. Блокировка на захранващия спусък

13. Захранващ спусък

14. Капак на задвижващия венец с фиксатор на

15. Механизъм за обтягане на веригата

16. Уловител на веригата

18. Челно верижно колело на шината

19. Верига за моторен трион

20. Направляваща шина

21. Индикатор за състоянието на заряд

25. Бутон, състояние на акумулаторната батерия

26. Състояние на акумулаторната батерия

27. Бутон за освобождаване на акумулаторната

31. Фиксатор на шината

32. Капак на задвижващия венец с болт на шината

Символи върху продукта (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ: този продукт може да бъде опасен и да причини сериозно нараняване или смърт на оператора или други хора. Внимавайте и използвайте продукта правилно. (Фиг. 3) Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате продукта. (Фиг. 4) Използвайте одобрена предпазна каска, антифони и защитни средства за

(Фиг. 5) Използвайте и 2-те си ръце при работа с продукта. (Фиг. 6) Не работете с продукта само с 1 ръка. (Фиг. 7) Не позволявайте на върха на направляващата шина да докосва

(Фиг. 8) Не използвайте при дъжд. (Фиг. 9) Предупреждение! Когато върхът на направляващата шина се докосне до някакъв предмет, може да се 1951 - 003 - 20.06.2023 611получи откат. Това води до отмятане на направляващата шина по посока на оператора. Риск от сериозно нараняване или смърт. (Фиг. 10) Номинално напрежение, V (Фиг. 11) Верижно масло. (Фиг. 12) Посоката, в която се върти веригата за моторен трион, и максималната дължина на направляващата шина. (Фиг. 13)

(Фиг. 22) Посока на веригата. (Фиг. 23) На типовата табелка е из- писан серийният номер. yyyy е годината на произ- водство, а ww – седмица- та на производство. Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за определени пазари. Символи върху акумулаторната батерия и/или зарядното устройство за акумулаторни батерии (Фиг. 24) Рециклирайте този продукт в пункт за рециклиране за електрическо и електронно оборудване. (валидно само

(Фиг. 14) Маркировка, свързана с околната среда. Продуктът или опаковката на продукта не е битов отпадък. Рециклирайте го в одобрен пункт за изхвърляне за електрическо и електронно оборудване. (Фиг. 15) Този продукт отговаря на изискванията на приложимите директиви на EС. (Фиг. 16) Този продукт отговаря на изискванията на приложимите директиви на Обединеното кралство. (Фиг. 17) Етикет за шумовите емисии за околната среда съгласно Европейска директива 2000/14/ЕО, директиви и регламенти на Обединеното кралство и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е посочено в Технически данни на страница 636

на етикета. (Фиг. 18) Устойчив на неизправности захранващ

(Фиг. 19) Използвайте и дръжте зарядното устройство на акумулаторни батерии само на закрито. (Фиг. 20) Двойна изолация. Производител Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган.

1951 - 003 - 20.06.2023Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи предупреждения за безопасност за силови инструменти ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на всички инструкции, изброени по-долу, може да доведе до електрически удар, пожар и/или сериозно нараняване.

• Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "електрически инструмент" в предупрежденията се отнася за електрически управлявания (кабелен) електрически инструмент или такъв на батерии (безжичен). Безопасност на работната област

• Поддържайте работната област чиста и добре осветена. Мръсните и тъмните области са по- предразполагащи към инциденти.

• Не работете с електрически инструменти в експлозивна среда, като например в присъствието на запалителни течности, газове или прах. Електрическите инструменти създават искри, които може да възпламенят праха или

• Дръжте децата и наблюдателите далеч, докато работите с електрически инструмент. Разсейването може да доведе до загуба на

• Щепселите на електрическите инструменти трябва да съответстват на контакта. Никога не променяйте щепселите по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени електрически инструменти. Немодифицираните щепсели и съответстващи им изходи ще намалят рисковете от токов удар.

• Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.

• Не излагайте електрическите инструменти на дъжд или влажни условия. Водата, която влиза в електрически инструмент, ще увеличи риска от електрически удар.

• Не насилвайте шнура. Никога не използвайте шнура за носене, дърпане или изключване на електрическия инструмент. Пазете шнура далече от топлинни източници, масло, остри ръбове или движещи се части. Повредените и оплетени шнурове увеличават риска от електрически удар.

• Когато работите с електрически инструмент навън, използвайте удължителен шнур, който е подходящ за външна употреба. Шнурът, подходящ за използване на открито, намалява рисковете от токов удар.

• Ако работата с електрически инструмент на влажно място е неизбежна, използвайте захранване с устройство със защита от остатъчен ток (RCD). Използването на RCD намалява риска от електрически удар. Лична безопасност

• Бъдете нащрек, внимавайте какво правите и бъдете разсъдливи, когато работите с електрически инструмент. Не използвайте електрически инструмент, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг на невнимание по време на работа с електрически инструменти може да доведе до сериозна телесна повреда.

• Използвайте лични предпазни средства. Винаги носете защитни средства за очите. Предпазните средства като респираторна маска, непързалящи се предпазни обувки, твърда каска или антифони, използвани за съответните условия, ще намалят телесните повреди.

• Не допускайте нежелано стартиране. Уверете се, че ключът е в изключена позиция, преди да свържете източника на мощност и/или батериите, когато вземате или носите инструмента. 1951 - 003 - 20.06.2023 613Носенето на електрически инструменти, докато пръстът Ви е на превключвателя, или включването в мрежата на инструменти, чийто прекъсвач е в позиция ВКЛ., предразполага към

• Извадете всички настройващи ключове или гаечни ключове, преди да включите електрическия инструмент. Гаечен ключ или ключ, оставен закачен за въртящата се част на електрически инструмент, може да доведе до телесна повреда.

• Не се протягайте прекалено надалеч, докато работите. Поддържайте съответната стъпка и баланс през цялото време. Това позволява по- добър контрол на електрическия инструмент в неочаквани ситуации.

• Обличайте се подходящо. Никога не носете широки дрехи или украшения. Дръжте косата и дрехите си далеч от движещите се части на инструмента. Развети дрехи, бижута или дълга коса могат да бъдат закачени в движещите се

• Ако са предоставени устройства за свързване на изсмукване на прах и съдове за събиране, уверете се, че те са свързани и се използват правилно. Използването на съдове за събиране на прах може да намали опасностите, свързани с

• Не позволявайте на натрупания от честата употреба на инструменти опит да Ви вдъхне излишна увереност и да игнорирате принципите за безопасна употреба на инструменти. Едно нехайно действие може да причини сериозно нараняване за част от секундата. Употреба и грижа за електрическия

• Не насилвайте електрическия инструмент. Използвайте подходящия електрически инструмент за Вашето приложение. Правилният електрически инструмент ще свърши работата по-добре и по-безопасно със скоростта, за която е бил създаден.

• Не използвайте електрическия инструмент, ако фиксаторът не го включва и изключва. Всеки електрически инструмент, който не може да бъде управляван с фиксатора, е опасен и трябва да бъде поправен.

• Разкачете щепсела от електрическия източник и/или премахнете акумулаторната батерия от електрическия инструмент, ако може да се отстрани, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате електрически инструменти. Тези предпазни мерки намаляват риска от нежелано стартиране на електрическия инструмент.

• Съхранявайте неизползваните електрически инструменти далеч от достъпа на деца и не разрешавайте на хора, които не са запознати с електрическия инструмент или тези инструкции, да работят с него. Електрическите инструменти са опасни в ръцете на необучени потребители.

• Поддържайте електрическите инструменти и аксесоари. Проверявайте за неправилно поставяне или застъпване на движещите се части, счупени части или друго състояние, което може да се отрази на работата на електрическия инструмент. Ако електрическият инструмент бъде повреден, дайте го на поправка, преди да го използвате. Много инциденти възникват с лошо поддържани електрически инструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи краища са по- трудни за огъване и се контролират по-лесно.

• Използвайте електрическия инструмент, принадлежностите, приставките и т. н. в съответствие с тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на електрическия инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасни ситуации.

• Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасно боравене и контрол над инструмента при непредвидени

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид батерия, може да създаде опасност от злополука, когато се използва с друга батерия.

• Използвайте електрическите инструменти само със специално определените комплекти батерии. Използването на други батерии може да създаде опасност от нараняване и пожар.

• Когато батерията не е в употреба, дръжте я далече от други метални предмети, като кламери, монети, ключове, пирони, винтове или други, които могат да свържат едната клема с другата. Окъсяване на изводите на батерията може да предизвика изгаряния или пожар.

• При злоупотреба от акумулатора може да бъде изхвърлена течност – избягвайте допир. В случай на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулатора, може да причини раздразнения или изгаряния.

• Не използвайте акумулаторната батерия или продукт, който е променен или повреден. Повредените или модифицирани батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.

1951 - 003 - 20.06.2023• Не излагайте акумулаторната батерия или уреда на огън или прекомерна температура. Излагането на огън или температура над 130°C/265°F може да предизвика експлозия.

• Спазвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или уреда извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън определения диапазон може да повредят акумулаторната батерия и да увеличат риска от

• Техническото обслужване на Вашия електрически инструмент трябва да се извършва от квалифицирано лице, като се използват само идентични резервни части. Това ще гарантира безопасността на електрическия инструмент.

• Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервизни доставчици. Общи предупреждения за безопасност за верижния трион

• Пазете всички части на тялото далеч от веригата за моторен трион, когато верижният трион работи. Преди да стартирате верижния трион, уверете се, че веригата за моторен трион не е в контакт с нищо. Един момент на невнимание при работа с верижни триони може да причини захващане на дрехите или тялото Ви от веригата за моторен трион.

• Винаги дръжте верижния трион с дясната си ръка за задната ръкохватка и с лявата – за предната ръкохватка. Ако държите верижния трион с обратна конфигурация на ръцете, това увеличава риска от телесна повреда и никога не бива да го правите.

• Дръжте верижния трион само за изолираните повърхности за хващане, защото веригата за моторен трион може да влезе в контакт със скрити проводници. Ако веригите за моторен трион влязат в контакт с кабел, който е под напрежение, изложените метални части на верижния трион може да се офазят и операторът да бъде изложен на електрически удар.

• Носете защитни средства за очите. Препоръчително е използването на допълнително защитно оборудване за ушите, главата, ръцете, краката и стъпалата. Адекватното защитно оборудване ще намали телесна повреда от летящи късове или при случаен контакт с веригата за моторен трион.

• Не работете с верижен трион на дърво или на стълба, от покрив или върху нестабилна опора. Работата с верижен трион по този начин може да доведе до тежка телесна повреда.

• Винаги стъпвайте стабилно и работете с верижния трион само когато стоите на неподвижна, стабилна и равна повърхност. Хлъзгавите или нестабилни повърхности може да причинят загуба на равновесие или управление на верижния трион.

• Когато режете клон, който е натегнат, бъдете нащрек за откат. Когато натягането в дървесните влакна се освободи, натегнатият клон може да удари оператора и/или да изхвърли верижния трион извън Вашия контрол.

• Бъдете изключително внимателни, когато режете храсти и фиданки. Тънките материали може да се захванат във веригата за моторен трион, да отскочат напред към Вас и да Ви извадят от равновесие.

• Носете верижния трион за предната ръкохватка с изключена верига за моторен трион и далеч от тялото. Когато пренасяте или съхранявате верижния трион, винаги поставяйте капака на направляващата шина. Правилната работа с верижния трион ще намали вероятността от случаен контакт с въртящата се верига за моторен трион.

• Следвайте инструкциите за смазване, натягане на веригата и смяна на шината и веригата. Неправилно натегнатата или смазана верига може да засече или да увеличи шанса за откат.

• Режете само дърво. Не използвайте верижния трион за цели, за които не е предназначен. Например: не използвайте верижния трион за рязане на метал, пластмаса, зидария или недървени строителни материали. Използването на верижния трион за операции, различни от тези, за които е предназначен, може да създаде опасна ситуация.

• Не се опитвайте да поваляте дърво, преди да сте наясно с рисковете и с това как да ги избягвате. При поваляне на дърво има вероятност от сериозно нараняване на оператора или страничните наблюдатели.

• Спазвайте всички инструкции, когато почиствате заседнал материал, съхранявате или обслужвате верижния трион. Уверете се, че ключът е изключен, а акумулаторната батерия е извадена. Неочакваното задействане на верижния трион при почистване на заседнал материал или обслужване може да доведе до сериозна телесна

• Не работете с верижен трион, когато сте качени на дърво, освен ако не сте специално обучени за това. Работата с верижен трион на дърво без подходящо обучение може да увеличи риска от сериозна телесна повреда.

Ако сте обучени в специални техники на рязане и работа и сте добре обезопасени (кофа за повдигане, въжета, предпазен самар), могат да се направят отклонения от това правило за безопасност. 1951 - 003 - 20.06.2023 615Причини за откат и превенция от страна на

Откат може да възникне, когато носът или върхът на водещата шина докосне предмет или когато дървото се "затвори" и притисне веригата за моторен трион в среза. В някои случаи контактът на върха може да причини внезапна обратна реакция, като доведе до откат на водещата шина обратно към оператора. Притискането на веригата на моторен трион към горната част на водещата шина може бързо да я избута обратно към оператора. Всяка от тези реакции може да доведе до загуба на управлението над триона, което може да причини сериозна телесна повреда. Не трябва да разчитате само на вградените във Вашия трион приспособления за безопасност. Като потребител на верижен трион Вие следва да изпълните няколко стъпки, за да предотвратите настъпване на злополуки или наранявания по време на изпълняване на задачите за рязане. Откатът е резултат от погрешно използване на верижния трион и/или неправилни процедури или условия на работа и може да се избегне, като се вземат правилни предпазни мерки, както е посочено по-долу:

• Поддържайте надежден захват с двете ръце, като палците и пръстите трябва да обхващат дръжките на верижния трион; позиционирайте тялото и горната част на ръката си по такъв начин, че да Ви позволят да устоявате на силите на откат. Силите на откат могат да се управляват от оператора, ако се вземат правилни предпазни мерки. Не пускайте верижния трион.

• Не се пресягайте и не режете над височината на рамото. Това ще предотврати нежелан контакт с върха и позволява по-добро управление на верижния трион в неочаквани ситуации.

• Използвайте само посочените от производителя направляващи шини и резервни вериги за моторен трион. Неправилните резервни направляващи шини и вериги за моторен трион може да причинят скъсване на веригата и/или

• Спазвайте инструкциите на производителя за заточване и поддръжка на веригата за моторен трион. Намаляването на мащаба на дълбочина може да доведе до по-силен откат. ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате машината.

• Този продукт е опасен инструмент, ако не сте достатъчно внимателни или ако го използвате неправилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора. Много е важно да прочетете и да разберете съдържанието на настоящата инструкция за експлоатация.

• Не променяйте продукта без одобрението на производителя. Не използвайте продукт, който е променян от други, и винаги използвайте оригинални принадлежности. Промени, които не са одобрени от производителя, може да доведат до сериозно нараняване или смърт на оператора или други хора.

• Продължителното вдишване на изпарения от верижно масло и дървени стърготини може да доведе до здравословни проблеми.

• Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно нараняване или смърт, препоръчваме лицата с медицински импланти да се обърнат към лекаря си и производителя на медицинския имплант, преди да работят с този

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Информацията в това ръководство за оператора не заменя професионалните знания и опит. Ако не се чувствате безопасно в ситуацията, в която се намирате, спрете продукта. Обърнете се към Вашия сервизен дилър или към професионален оператор на верижен трион. Не предприемайте каквато и да било задача, в която не сте уверени!

• Потърсете Вашия сервизен дилър или Husqvarna, ако имате въпроси относно работата с продукта. Можем да Ви дадем информация за това как да работите с продукта ефективно и безопасно. Участвайте в курс на обучение за работа с верижен трион, ако е възможно. Вашият сервизен дилър, училище по дървообработване или библиотеката Ви могат да осигурят информация относно какви учебни материали и курсове на обучение са достъпни.

• Трябва да разберете ефектите на отката и как да ги предотвратите, преди да използвате продукта. Направете справка с Информация за отката на страница 624

Често задавани въпроси за отката на страница 624 за инструкции.

• Не използвайте продукт, акумулаторна батерия или зарядно устройство за акумулаторни батерии, което е повредено или не работи

• Не докосвайте въртяща се верига за моторен трион. Тя може да причини сериозно нараняване

1951 - 003 - 20.06.2023• Не използвайте продукта, ако сте уморени, ако сте под влиянието на алкохол, наркотични вещества, медикаменти и всичко друго, което може да има отрицателно въздействие върху зрението, вниманието, координацията или преценката Ви.

• Работата в лоши метеорологични условия е уморителна и често води до повишен риск. Поради повишения риск не се препоръчва работа с машината в много лоши метеорологични условия, например в гъста мъгла, силен дъжд, силни ветрове, силен студ, опасност от светкавици и т.н.

• Не стартирайте продукта, без направляващата шина, веригата за моторен трион и всички капаци да са монтирани правилно. В противен случай задвижващият венец може да се разхлаби и да причини сериозни наранявания. Направете

• Понякога в капака на зъбното колело засядат стърготини и причиняват засичане на веригата за моторен трион. Винаги спирайте двигателя преди почистване.

• Огледайте се наоколо. Уверете се, че няма риск хора или животни да се докоснат или да Ви попречат да управлявате продукта. (Фиг. 26)

• Не допускайте деца да използват или да бъдат близо до продукта. Продуктът се стартира лесно и децата може да успеят да го стартират, ако не са под постоянен надзор. Това може да означава риск от сериозно нараняване.

• Когато нямате пълна видимост над продукта или няма да го използвате за какъвто и да било период от време, отстранете акумулаторната

• Трябва да сте стабилно застанали на краката си, за да имате пълен контрол над продукта. Не използвайте продукта, ако стоите на стълба или дърво. Не използвайте продукта, ако не сте на стабилна повърхност.

• Работата, когато сте покачени на дърво, изисква използването на специални техники на рязане и на работа, които трябва да се спазват, за да се намали повишеният риск от телесна повреда. Никога не работете покачени на дърво, освен ако не сте обучени специално и професионално за такава работа, включително не сте преминали обучение за използването на обезопасяващо и друго оборудване за катерене, като например сбруи, въжета, колани, котки, пружинни карабинери, карабинери и други.

• Никога не се опитвайте да хващате падащи части. Никога не режете, когато сте на дървото и сте обезопасени само с едно въже. Винаги използвайте две обезопасителни въжета. (Фиг. 27)

• Ако не внимавате, рискът за откат нараства. Откат може да се получи, ако зоната на откат на шината случайно докосне клон, дърво или други

• Не дръжте продукта с една ръка. Този продукт не може да се управлява безопасно с една ръка.

• Не използвайте продукта над височината на раменете и не опитвайте да режете с върха на направляващата шина. (Фиг. 29)

• Не използвайте продукт в ситуация, при която не можете да извикате помощ, ако възникне

• Преди да преместите продукта, го спрете и включете верижната спирачка. Носете продукта с обърнати назад направляваща шина и верига за моторен трион. Преди транспортиране или преместване на каквото и да било разстояние поставете предпазител при транспортиране върху направляващата шина.

• Когато поставяте продукта на земята, включвайте верижната спирачка и постоянно го наблюдавайте. Спирайте продукта и отстранявайте акумулаторната батерия, преди да го оставите за какъвто и да било период от

• Съществува риск дървени стърготини да заседнат в задвижващата система. Това може да причини засядане на веригата за моторен трион. Винаги спирайте продукта и отстранявайте акумулаторната батерия преди почистване.

• Уверете се, че можете да се движите наоколо безопасно. Проучете условията и терена около Вас за възможни препятствия, като например корени, скали, клони, канавки и др. Бъдете внимателни при работа по наклонен терен.

• Нивото на вибрация се покачва, ако режете с режещо оборудване, което е неподходящо или не е заточено правилно. Рязането на твърда дървесина, като широколистни дървета, създава повече вибрация от рязането на мека дървесина, като иглолистни дървета. (Фиг. 30)

• Прекомерното излагане на вибрации може да доведе до поражения върху кръвоносната система и нервната система на лица със затруднено кръвообращение. Говорете с Вашия лекар, ако се появят симптоми, които могат да са резултат от прекомерно излагане на вибрации. Такива симптоми са например изтръпване, загуба на чувствителност, "иглички", "бодежи", болки, физическа отпуснатост, промени в цвета или състоянието на кожата. Тези симптоми обикновено възникват в пръстите, ръцете или китките и се обострят при ниски температури.

• Избягвайте ситуации, за които смятате, че надхвърлят възможностите Ви. 1951 - 003 - 20.06.2023 617• Не е възможно да включите всяка възможна ситуация, с която можете да се сблъскате, когато използвате този продукт. Винаги бъдете внимателни и подхождайте разумно. (Фиг. 31) Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Повечето злополуки с верижен трион се случват при допир на веригата за моторен трион до оператора. По време на работа трябва да използвате одобрени лични предпазни средства. Личните предпазни средства не Ви дават пълна защита от наранявания, но намаляват степента на нараняване при възникване на злополука. Обърнете се към Вашия сервизен дилър за препоръки какво оборудване да използвате.

• Дрехите трябва да прилягат плътно, но да не ограничават движенията Ви. Редовно извършвайте проверка на състоянието на личните предпазни средства.

• Използвайте одобрена защитна каска.

• Използвайте одобрена защита на слуха. Дълготрайното излагане на шум може да доведе до постоянно увреждане на слуха.

• Използвайте одобрени защитни очила или лицева маска, за да намалите риска от нараняване от летящи предмети. Продуктът може да изхвърля с голяма сила предмети, като например дървени парченца, малки късчета дърво и други. Това може да доведе до сериозно нараняване, особено на очите.

• Използвайте ръкавици със защита за работа с

• Използвайте панталони със защита за работа с

• Използвайте ботуши със защита за работа с трион, стоманени бомбета и нехлъзгаща се

• Винаги носете комплект за първа помощ с Вас.

• Риск от искри. Дръжте наблизо оборудване за гасене на пожар и лопата, за да предотвратите горски пожари. Устройства за безопасност на продукта ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни инструкции, преди да използвате

• Не използвайте продукт с устройства за безопасност, които са повредени или не работят

• Извършвайте редовно проверка на устройствата за безопасност. Направете справка с

обслужване и проверки на приспособленията за безопасност на продукта на страница 630

• Ако устройствата за безопасност са повредени или не работят правилно, се обърнете към Вашия сервизен дилър на Husqvarna. Функции на потребителския интерфейс Потребителският интерфейс включва бутон за стартиране/спиране, бутон SavE, индикатор за състоянието на акумулаторната батерия и предупредителен индикатор. Предупредителният индикатор премигва, ако верижната спирачка е включена или ако има риск от претоварване. Защитата от претоварване временно спира продукта и не можете да го използвате, докато температурата не се понижи. Ако предупредителният индикатор свети с постоянна светлина, се обърнете към своя сервизен дилър. (Фиг. 33) За повече информация относно потребителския интерфейс направете справка с Общ преглед на продукта на страница 611

Функция за автоматично спиране Продуктът има автоматична функция за спиране, която го спира, ако не го използвате за 3 минути. Верижна спирачка и авариен лост Вашият продукт има верижна спирачка, която спира веригата за моторен трион, ако се получи откат. Верижната спирачка намалява риска от злополуки, но само Вие можете да ги предотвратите. (Фиг. 34) ПРЕДУПРЕЖДЕНИЕ: Избягвайте ситуации с риск за откат. Внимавайте, когато използвате продукта, и се уверете, че зоната на откат на направляващата шина не се докосва до някой предмет. (Фиг. 35) Верижната спирачка се задейства (А) ръчно чрез лявата Ви ръка или автоматично чрез механизма за освобождаване на инерцията. Избутайте аварийния лост (В) напред, за да задействате верижната спирачка ръчно. Това движение задейства пружинен механизъм, който спира задвижващия венец. (Фиг. 36) Начинът на задействане на верижната спирачка е съобразен със силата на отката и позицията на

1951 - 003 - 20.06.2023продукта. Ако получите силен откат, когато зоната на откат е най-далеч от Вас, верижната спирачка се задейства от инерционното освобождаване. Ако откатът е слаб или зоната на откат е по-близо до Вас, верижната спирачка се задейства ръчно от лявата Ви ръка. (Фиг. 37) Използвайте верижна спирачка като паркираща спирачка, когато стартирате продукта и когато се придвижвате на къси разстояния. Това намалява риска Вие или друг човек наблизо да докоснете веригата за моторен трион. (Фиг. 38) Издърпайте аварийния лост назад, за да изключите верижната спирачка. (Фиг. 39) Откатът може да бъде внезапен и интензивен. Повечето откати са незначителни и не винаги задействат верижната спирачка. Ако възникне откат, когато използвате продукта, дръжте здраво дръжките и не ги пускайте. (Фиг. 40) Аварийният лост също намалява риска да се докосне веригата за моторен трион, ако ръката Ви изпусне предната дръжка. (Фиг. 41) В позиция на поваляне не можете да задействате верижната спирачка ръчно. Верижната спирачка може да се задейства в тази позиция единствено от механизма за освобождаване на инерцията. (Фиг. 42) Блокировка на захранващия спусък Блокировката на захранващия спусък предотвратява случайното му задействане. Ако натиснете блокировката на захранващия спусък напред (A) и след това натиснете блокировката на захранващия спусък към дръжката (B), тя освобождава захранващия спусък (C). Ако освободите дръжката, захранващият спусък и блокировката му се връщат в първоначално положение. (Фиг. 43) Уловител на веригата Уловителят на веригата улавя веригата за моторен трион, ако тя се скъса или се разхлаби. Ако имате правилното натягане на веригата, рискът намалява. Вие също така намалявате риска, ако извършвате правилната поддръжка на направляващата шина и на веригата за моторен трион. Вижте

Поддръжка на страница 629

инструкции. (Фиг. 44) Предпазител за дясната ръка Предпазителят за дясната ръка служи за защита на ръката при скъсване или разхлабване на веригата за моторен трион. Той предотвратява и навлизането на клони при използване на продукта. (Фиг. 45) Безопасност на акумулаторната

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Използвайте акумулаторна батерия от серия BLi и серия 40-B, която е презареждаема, като източник на захранване само за свързаните продукти Husqvarna. Направете справка с Одобрени зарядни устройства за продукта на страница 638 . За да предотвратите нараняване, не използвайте акумулаторната батерия като източник на захранване за други устройства.

• Опасност от електрически удар. Не свързвайте клемите на акумулаторната батерия с ключове, винтове или други метални предмети. Това може да причини късо съединение на акумулаторната

• Не използвайте акумулаторни батерии, които са непрезареждаеми.

• Не поставяйте предмети във въздушните отвори на акумулаторната батерия.

• Съхранявайте акумулаторната батерия далеч от слънчева светлина, топлина или открит огън. Акумулаторната батерия може да причини изгаряния и/или химически изгаряния.

• Съхранявайте акумулаторната батерия далеч от дъжд или влага.

• Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.

• Не се опитвайте да разглобите или счупите акумулаторната батерия.

• Не позволявайте на електролит да докосне кожата Ви. Електролитът причинява наранявания по кожата, корозия и изгаряния. Ако в очите Ви попадне електролит, не ги търкайте, а ги промийте обилно с вода в продължение на най- малко 15 минути. Ако електролитът се докосне до кожата Ви, трябва да почистите кожата с голямо количество вода и сапун. Потърсете медицинска

• Използвайте акумулаторната батерия при температури между –10°C (14°F) и 40°C (104°F). 1951 - 003 - 20.06.2023 619• Не почиствайте акумулаторната батерия или зарядното устройство за акумулаторни батерии с вода. Направете справка с За извършване на проверка на акумулаторната батерия и държача за акумулаторни батерии на страница 630

• Не използвайте акумулаторна батерия, която е повредена или не работи правилно.

• Съхранявайте акумулаторната батерия далеч от метални предмети, като гвоздеи, винтове или

• Дръжте акумулаторната батерия далеч от деца. Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате

• Ако не се спазват инструкциите за безопасност, има риск от токов удар или късо съединение.

• Използвайте одобрен заземен стенен контакт, който не е повреден.

• Не използвайте зарядни устройства, различни от доставеното с машината. Използвайте само зарядни устройства Husqvarna 40-C80, когато зареждате резервните акумулаторни батерии от серия BLi и серия 40-B. Направете справка с Одобрени акумулаторни батерии на страница

• Не използвайте зарядно устройство за акумулаторни батерии, което е повредено или не работи правилно.

• Не повдигайте зарядното устройство за акумулаторни батерии, като го държите за захранващия шнур. За да изключите зарядното устройство за акумулаторни батерии от стенен контакт, извадете щепсела. Не дърпайте захранващия шнур.

• Дръжте всички кабели и удължителни кабели далеч от вода, масло и остри ръбове. Уверете се, че кабелът не е захванат между врати, огради или други подобни.

• Не използвайте зарядното устройство за акумулаторни батерии близо до запалими материали или материали, които могат да причинят корозия. Уверете се, че зарядното устройство за акумулаторни батерии не е покрито. Ако има дим или огън, извадете щепсела на зарядното устройство за акумулаторни батерии.

• Зареждайте акумулаторната батерия само на закрито, на място с добро проветряване и далеч от слънчева светлина. Не зареждайте акумулаторната батерия на открито. Не зареждайте акумулаторната батерия във влажна

• Използвайте зарядното устройство за акумулаторни батерии само при температури между 5°C (41°F) и 40°C (104°F). Използвайте зарядното устройство за акумулаторни батерии в среда, която е суха, без прах и има добро проветряване.

• Не поставяйте предмети в охлаждащите отвори на зарядното устройство за акумулаторни

• Не свързвайте клемите на зарядното устройство за акумулаторни батерии към метални предмети, тъй като това може да предизвика късо съединение на зарядното устройство за акумулаторни батерии.

• Използвайте одобрени стенни контакти, които не са повредени.

• Използвайте само трижилни външни удължителни шнурове, които имат тризъбни щепсели за заземяване и заземителни розетки, които приемат щепсела на уреда.

Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да извършвате техническо обслужване на продукта.

• Извадете батерията, преди да извършите техническо обслужване, други проверки или сглобяване на продукта.

• Операторът трябва да извършва само техническо обслужване и ремонтни дейности, показани в тази инструкция за експлоатация. Обърнете се към Вашия сервизен дилър при нужда от по-сериозно техническо обслужване и ремонтни дейности.

• Не почиствайте батерията или зарядното устройство с вода. Силните почистващи препарати могат да повредят пластмасата.

• Ако не извършвате техническо обслужване, това намалява експлоатационния живот на продукта и увеличава риска от злополука.

• Необходимо е специално обучение за всички ремонти дейности и поправки особено що се отнася до приспособленията за безопасност на продукта. Ако не всички проверки в тази инструкция за експлоатация са одобрени, след като сте извършили техническото обслужване, обърнете се към Вашия сервизен дилър. Ние гарантираме, че за Вашия продукт има налични професионални поправки и ремонти.

1951 - 003 - 20.06.2023• Използвайте само оригинални резервни части. Инструкции за безопасност за режещо

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Използвайте само препоръчаните комбинации от направляваща шина/верига за моторен трион и оборудване за заточване. Инструкции можете да

Технически данни на страница 636

• Носете защитни ръкавици, когато използвате или извършвате техническо обслужване на верига за моторния трион. Верига за моторен трион, която не се движи, също може да причини наранявания.

• Поддържайте режещите зъби добре заточени. Спазвайте инструкциите и използвайте препоръчания шаблон за чапразене. Верига за моторен трион, която е повредена или неправилно заточена, увеличава риска от

• Поддържайте правилната настройка на мащаба на дълбочина. Следвайте инструкциите ни и използвайте препоръчаната настройка на мащаба на дълбочина. Прекалено голямата настройка на мащаба на дълбочина повишава риска за откат. (Фиг. 47)

• Уверете се, че веригата за моторен трион е правилно натегната. Ако веригата за моторния трион не е затегната към направляващата шина, веригата може да излезе от водача. Неправилното обтягане на веригата за моторния трион повишава износването на направляващата шина, веригата за моторния трион и задвижващия венец на веригата. Вижте Принадлежности на страница 637

• Редовно извършвайте техническа поддръжка на режещото оборудване и го поддържайте правилно смазано. Ако веригата за моторния трион не е смазана правилно, опасността от износване на направляващата шина, веригата за моторния трион и задвижващия венец на веригата се увеличава. (Фиг. 49)

За монтиране на направляващата шина и веригата за моторен трион (с фиксатор на шината) ПРЕДУПРЕЖДЕНИЕ: Винаги отстранявайте акумулаторната батерия, преди да сглобявате или да извършвате техническо обслужване на продукта.

1. Изключете верижната спирачка. (Фиг. 50)

2. Разхлабете фиксатора и отстранете капака

на задвижващия венец и предпазителя за транспортиране (А). (Фиг. 51)

3. Поставете направляващата шина върху болта

на шината. Придвижете направляващата шина до най-задната й позиция. Повдигнете веригата за моторен трион над задвижващия венец и я закачете към жлеба на направляващата шина. Започнете от горния край на направляващата

4. Уверете се, че ръбовете на режещите звена

върху горния край на направляващата шина са насочени напред. (Фиг. 52)

5. Монтирайте капака на задвижващия венец и

придвижете регулиращия щифт на веригата към отвора в направляващата шина.

6. Уверете се, че кулисните предавки на

веригата за моторен трион пасват правилно на задвижващия венец.

7. Уверете се, че веригата за моторен

трион е правилно закачена към жлеба на направляващата шина.

8. Увеличете обтягането на веригата за моторен

трион. Направете справка с Поддръжка на страница 629 за инструкции.

9. Затегнете фиксатора на шината.

За сглобяване на направляващата шина и веригата за моторен трион (с болт на шината) ПРЕДУПРЕЖДЕНИЕ: Винаги отстранявайте акумулаторната батерия, преди да сглобявате или да извършвате техническо обслужване на продукта.

1. Изключете верижната спирачка. (Фиг. 50)

2. Разхлабете гайката на шината и отстранете

капака на задвижващия венец. (Фиг. 53) 1951 - 003 - 20.06.2023 6213. Поставете направляващата шина върху болта на шината. Придвижете направляващата шина до най-задната й позиция. Повдигнете веригата за моторен трион над задвижващия венец и я закачете към жлеба на направляващата шина. Започнете от горния край на направляващата

4. Уверете се, че ръбовете на режещите звена

върху горния край на направляващата шина са насочени напред. (Фиг. 52)

5. Монтирайте капака на задвижващия венец и

придвижете регулиращия щифт на веригата към отвора в направляващата шина.

6. Уверете се, че кулисните предавки на

веригата за моторен трион пасват правилно на задвижващия венец.

7. Уверете се, че веригата за моторен

трион е правилно закачена към жлеба на направляващата шина.

8. Затегнете гайката на шината с пръсти.

Поддръжка на страница 629

инструкции. За монтиране на зарядното устройство за акумулаторни батерии

ВНИМАНИЕ: Не използвайте електрическа отвертка, за да монтирате зарядното устройство за акумулаторни батерии към стената. Електрическа отвертка може да причини повреда на зарядното устройство за акумулаторни

акумулаторни батерии на стената с 2-та винта (А). Ако се налага, използвайте дюбелите (B). (Фиг. 54)

2. Монтирайте 2-те капачки за отвори за винтове

3. Свържете захранващия шнур (D) към зарядното

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на

За проверка на функциите, преди да използвате продукта

1. Направете проверка на верижната спирачка (A),

за да се уверите, че тя работи правилно и не е

2. Направете проверка на задния предпазител за

дясната ръка (B), за да се уверите, че не е

3. Направете проверка на захранващия спусък и

блокировката на захранващия спусък (C), за да се уверите, че работят правилно и не са

4. Направете проверка на клавиатурата (D), за да

се уверите, че работи правилно.

5. Уверете се, че по дръжките няма масло (E).

6. Направете проверка, за да се уверите, че всички

части са монтирани правилно и не са повредени или липсващи.

7. Направете проверка на уловителя на веригата

(F), за да се уверите, че е монтиран правилно.

8. Направете проверка на натягането на веригата

9. Сменете акумулаторната батерия (H) и се

уверете, че той е правилно монтиран към

когато отпуснете захранващия спусък. (Фиг. 55) Използвайте подходящото верижно

ПРЕДУПРЕЖДЕНИЕ: Не използвайте отработено масло, което може да предизвика щети на Вас и на природата. Отработеното масло поврежда също маслената помпа, направляващата шина и веригата за моторен трион. ПРЕДУПРЕЖДЕНИЕ: Веригата за моторния трион може да се скъса, ако не е достатъчно смазването на режещото оборудване. Опасност от сериозно нараняване или смърт за

ПРЕДУПРЕЖДЕНИЕ: За да се изпълнява тази функция нормално, използвайте подходящо верижно масло. Когато избирате верижно масло, 622 1951 - 003 - 20.06.2023говорете с дистрибутора по сервизното обслужване.

• Използвайте верижно масло Husqvarna за постигане на максимален срок на експлоатация на веригата за моторния трион и за предотвратяване на отрицателните въздействия върху околната среда. Ако не разполагате с верижно масло на Husqvarna, тогава Ви препоръчваме да използвате стандартно верижно масло.

• Използвайте верижно масло с добра адхезия към веригата за моторния трион.

• Използвайте верижно масло с вискозитет, който е подходящ за температурата на околната среда. ВНИМАНИЕ: Ако температурата е под 0°C/32°F, някои верижни масла стават прекалено гъсти, което може да доведе до повреждане на компонентите на маслената помпа.

• Използвайте препоръчаното режещо оборудване.

• Напълнете с масло резервоара за верижно

• Поставете капачката внимателно. (Фиг. 56) Забележка: Местоположението на резервоара за верижно масло на Вашия продукт можете да

Въведение на страница 611

Акумулаторна батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност преди използване на акумулаторната батерия. Прочетете и разберете ръководството за оператора за акумулаторната батерия и зарядното устройство за акумулаторни батерии. Поддържайте правилни околни температури за акумулаторната батерия и зарядното устройство за акумулаторни батерии. Околна температура Работа на акумулатор- ната батерия 5°C – 40°C/41°F – 104°F Зареждане на акумула- торната батерия 5°C – 40°C/41°F – 104°F Състояние на акумулаторната батерия Дисплеят показва състоянието на зареждане и дали има проблеми с акумулаторната батерия. (Фиг. 57) Светодиоден индикатор Състояние на заряд на акумулаторната батерия 4 светодиодни светлини светят Акумулаторната батерия е заредена на 76% – 100%. 3 светодиодни светлини светят Акумулаторната батерия е заредена на 51% – 75%. 2 светодиодни светлини светят Акумулаторната батерия е заредена на 26% – 50%. 1 светодиодна светлина свети Акумулаторната батерия е заредена на 6% – 25%. 1 светодиодна светлина мига Акумулаторната батерия е заредена на 0% – 5%. За зареждане на акумулаторната батерия Заредете батерията, ако това е първият път, в който я използвате. Новата акумулаторна батерия е заредена само на 30%. ВНИМАНИЕ: Свържете зарядното устройство за акумулаторни батерии към захранващ контакт с напрежението и честотата, указани на табелката с данни. Акумулаторната батерия не се зарежда, ако нейната температура е по-висока от 50°C (122°F).

1. Свържете захранващия шнур към зарядното

устройство за акумулаторни батерии.

2. Свържете зарядното устройство за акумулаторни

батерии към заземен захранващ контакт. Светодиодът за зареждане мига еднократно. (Фиг. 58)

3. Свържете акумулаторната батерия към

зарядното устройство. Светодиодът за зареждане светва. Зареждайте акумулаторната батерия за най-много 24 часа. (Фиг. 59) 1951 - 003 - 20.06.2023 6234. Натиснете бутона на индикатора върху акумулаторната батерия; ако всички светодиодни индикатори светнат, акумулаторната батерия е напълно заредена.

5. Издърпайте захранващия щепсел, за да

изключите зарядното устройство за акумулаторни батерии от захранващия контакт. Не дърпайте захранващия шнур.

6. Отстранете акумулаторната батерия от

зарядното устройство. Информация за отката ПРЕДУПРЕЖДЕНИЕ: Откатът може да причини сериозно нараняване или смърт на оператора или други хора. За да намалите опасността, Вие трябва да знаете причините за получаване на откат и начина за неговото предотвратяване. Откат може се получава, когато зоната на откат на направляващата шина докосне предмет. Откатът може да възникне неочаквано и с голяма сила, която изтласква продукта по посока на оператора. (Фиг. 35) Откатът винаги възниква в режещата равнина на направляващата шина. Обикновено продуктът се изтласква към оператора, но може да се премести и в друга посока. Начинът, по който използвате продукта при възникване на откат, определя посоката на движение. (Фиг. 60) Откат може да се получи единствено, когато зоната на откат на направляващата шина докосне предмет. Не позволявайте зоната на откат да докосва

(Фиг. 35) По-малкият радиус на шината намалява силата на

Използвайте вериги за моторен трион с малък откат, за да намалите въздействието на отката. Не позволявайте зоната на откат да докосва предмети. ПРЕДУПРЕЖДЕНИЕ:

верига за моторен трион не може да предотврати напълно отката. Винаги съблюдавайте инструкциите. Често задавани въпроси за отката

• В случай на откат ръката винаги ли ще задейства верижната спирачка? Не. Нужна е определена сила, за да се избута напред аварийният лост. Ако не използвате нужната сила, верижната спирачка няма да се задейства. Също така по време на работа трябва стабилно да държите дръжките на продукта с две ръце. Ако се получи откат, е възможно верижната спирачка да не спре веригата за моторния трион, преди тя да Ви достигне. Има и някои позиции, при които Вашата ръка не може да докосне аварийния лост, за да задейства верижната

• По време на откат механизмът за освобождаване на инерцията винаги ли ще задейства верижната

Не. Първо верижната спирачка трябва да работи нормално. Вижте Техническо обслужване и проверки на приспособленията за безопасност на продукта на страница 630 за инструкции за проверката на верижната спирачка. Препоръчваме Ви да правите това всеки път, преди да използвате продукта. Второ, силата на отката трябва да бъде достатъчно голяма, за да задейства верижната спирачка. Ако верижната спирачка е прекалено чувствителна, тя може да се задейства при по-натоварена работа.

• Верижната спирачка винаги ли ще ме предпазва от нараняване по време на откат? Не. Верижната спирачка трябва да работи нормално, за да осигури защита. Верижната спирачка трябва също така да се задейства при откат, за да спре веригата за моторен трион. Ако сте близо до направляващата шина, е възможно верижната спирачка да няма достатъчно време, за да спре веригата за моторния трион, преди тя да Ви удари. ПРЕДУПРЕЖДЕНИЕ:

и правилната техника на работа може да предотвратите откатите. За стартиране на продукта

1. Проверете захранващия спусък и блокировката

на захранващия спусък. Направете справка с За проверка на блокировката на захранващия спусък на страница 630

3. Поставете акумулаторната батерия в държача за

Уверете се, че акумулаторната батерия е монтирана правилно в държача за акумулаторни батерии. Ако акумулаторната батерия не влезе с лекота в държача за акумулаторни батерии, позицията не е

4. Натискайте долната част на акумулаторната

батерия, докато чуете щракване. (Фиг. 63)

5. Натиснете и задръжте бутона за стартиране/

спиране, докато зеленият светодиод светне. (Фиг. 64)

1951 - 003 - 20.06.2023За използване на функцията SavE Функцията SavE намалява оборотите на веригата и мощността на продукта.

2. Натиснете отново бутона SavE, за да изключите

функцията. Зеленият светодиод изгасва. (Фиг. 65) За спиране на продукта

1. Натискайте бутона за стартиране/спиране,

докато зелената светодиодна светлина изгасне. (Фиг. 64)

2. Натиснете бутоните за освобождаване

на акумулаторната батерия и отстранете акумулаторната батерия от държача за акумулаторни батерии, за да предотвратите случайно стартиране. (Фиг. 66) Работен ход с теглене и работен ход

Можете да режете дърво с продукта в 2 различни

• Да режете на теглещ ход означава да режете с долната част на направляващата шина. Веригата за моторен трион се изтегля през дървото, когато режете. В тази позиция имате по-добър контрол над продукта и позицията на зоната на откат. (Фиг. 67)

• Да режете на бутащ ход означава да режете с горната част на направляващата шина. Веригата за моторен трион избутва продукта по посока на

веригата за моторния трион бъде захваната в стъблото, продуктът може да бъде изтласкан към Вас. Дръжте продукта здраво и се уверете, че зоната на отката на направляващата шина не докосва дървото и не предизвиква откат. (Фиг. 69) За използване на техника на рязане ПРЕДУПРЕЖДЕНИЕ: Използвайте пълна мощност при рязане и намалявайте оборотите до обороти на празен ход след всяко рязане. ВНИМАНИЕ: Не оставяйте мотора да работи прекалено дълго без натоварване. Това може да повреди

70) ПРЕДУПРЕЖДЕНИЕ: Не режете стволовете, когато са на купчина. Това повишава риска за откат и може да причини сериозно нараняване или смърт.

2. Отстранявайте нарязаните парчета от работната

ПРЕДУПРЕЖДЕНИЕ: Нарязаните парчета в работната зона повишават риска за откат и затрудняват поддържането на равновесие. Използване на буферния шип

1. Натиснете буферния шип в ствола на дървото.

2. Приложете пълна мощност и завъртете продукта.

Дръжте буферния шип опрян в ствола. Тази процедура улеснява прилагането на необходимата сила за разрязване на ствола. (Фиг. 71) Рязане на ствол върху земята

1. Режете ствола на теглещ ход. Поддържайте

пълна мощност, но бъдете подготвени за внезапни инциденти. (Фиг. 72) ПРЕДУПРЕЖДЕНИЕ: Уверете се, че веригата за моторен трион не докосва земята при завършване на разреза.

2. Разрежете приблизително ⅔ от ствола и

спрете. Обърнете ствола и разрежете от противоположната страна. (Фиг. 73) Рязане на ствол с опора в единия край ПРЕДУПРЕЖДЕНИЕ:

се, че стволът не се пречупва при рязане. Спазвайте инструкциите по-долу. (Фиг. 74)

1. Разрежете на тласкащ ход приблизително ⅓ от

2. Разрежете ствола на теглещ ход, докато двата

среза се съединят. (Фиг. 75) 1951 - 003 - 20.06.2023 625Рязане на ствол с опора от двете страни ПРЕДУПРЕЖДЕНИЕ: Уверете се, че веригата на триона не се захваща в ствола по време на рязане. Спазвайте инструкциите по-долу. (Фиг. 76)

1. Разрежете на теглещ ход приблизително ⅓ от

2. Разрежете останалата част от ствола на тласкащ

ход, за да завършите среза. (Фиг. 77) ПРЕДУПРЕЖДЕНИЕ: Спрете мотора, ако веригата за моторен трион се захване в ствола. Използвайте лост, за да разтворите среза и да освободите продукта. Не опитвайте да издърпвате продукта с ръце. Това може да причини нараняване, когато продуктът внезапно се освободи. За използване на техника на

Забележка: При дебели клони използвайте техниката на рязане. Вижте За използване на техника на рязане на страница 625

ПРЕДУПРЕЖДЕНИЕ: Съществува голяма опасност от злополука, когато си служите с техниката на поваляне. Вижте Информация за отката на страница 624 инструкциите как да избегнете откат. ПРЕДУПРЕЖДЕНИЕ: Режете клоните един по едни. Внимавайте когато премахвате малките клонки и не режете храсти или множество малки клонки едновременно. Малките клонки могат да се захванат във веригата на триона и да не позволяват безопасно функциониране на продукта. Забележка: Ако е необходимо, отрежете клоните парче по парче. Отрежете по-малките клони (A) и (B), преди да отрежете клона, който е близо до ствола (C). (Фиг. 78)

1. Премахнете клоните от дясната страна на

a) Дръжте направляващата шина от дясната страна на ствола, а тялото на продукта срещу

b) Приложете подходящата техника на рязане според напрежението в клона. (Фиг. 79) ПРЕДУПРЕЖДЕНИЕ: Ако не сте уверени как да отрежете клона, обърнете се към професионален оператор на моторен трион преди да продължите.

2. Премахнете клоните на горната част на ствола.

a) Дръжте продукта върху ствола и оставате направляващата шина да се движи по дължината му. b) Режете на тласкащ ход. (Фиг. 80)

3. Премахнете клоните от лявата страна на

a) Приложете подходящата техника на рязане според напрежението в клона. (Фиг. 81) ПРЕДУПРЕЖДЕНИЕ: Ако не сте уверени как да отрежете клона, обърнете се към професионален оператор на моторен трион преди да продължите.

Рязане на дървета и клони, които са натегнати на страница 628 инструкциите за начина на рязане на клони под напрежение. Използване на техниката на поваляне на дърво ПРЕДУПРЕЖДЕНИЕ:

имате опит за поваляне на дърво. Ако е възможно, запишете се за обучителен курс за работа с верижни триони. Обърнете се към оператор с опит за повече информация. Пазене на безопасно разстояние

1. Уверете се, че хората около вас са на безопасно

разстояние най-малко 2 1/2 дължини на дървото. (Фиг. 82)

2. Преди или в процеса на повалянето трябва да

се убедите, че в тази рискова зона няма никого. (Фиг. 83) Определяне на посоката на поваляне

1. Проучете в коя посока трябва да падне дървото.

Целта е да падне в положение, при което може лесно да окастрите и разрежете ствола. Също така е важно да стоите стабилно на краката си и да можете да се придвижвате безопасно.

1951 - 003 - 20.06.2023ПРЕДУПРЕЖДЕНИЕ: Ако е опасно или невъзможно да повалите дървото в естествената му посока, отсечете го в друга посока.

2. Проучете естествената посока на падане на

дървото. Например наклонът и огъването на дървото, посоката на вятъра, разположението на клоните и тежестта на снега.

3. Проверете дали има препятствия, като например

други дървета, електропроводи, пътища и/или сгради наоколо.

4. Огледайте за белези на увреждане и гниене в

ПРЕДУПРЕЖДЕНИЕ: Гниене в стъблото може да означава опасност от падане на дървото преди да сте завършили рязането.

5. Уверете се, че дървото няма увредени или

мъртви клони, които могат да се откъснат и да Ви ударят при повалянето.

6. Не оставяйте дървото да падне върху друго

стоящо дърво. Премахването на заклещено дърво е опасно и има голяма опасност от злополука. Вижте За освобождаване на заклещено дърво на страница 628 . (Фиг. 84) ПРЕДУПРЕЖДЕНИЕ: По време на критични операции по поваляне, свалете незабавно антифоните, когато рязането приключи. Важно е да чувате звуците и предупредителните сигнали. Почистване на ствола и подготовка на пътя на отстъпление Отрежете всички клони на височината на раменете Ви и по-надолу.

1. Режете на теглещ ход от отгоре надолу. Уверете

се, че дървото е между Вас и продукта. (Фиг. 85)

2. Премахнете израстъците от работната зона

около дървото. Премахнете всичкия изрязан материал от работната зона.

3. Огледайте участъка за препятствия, като камъни,

клони и дупки. Трябва да имате свободен път на отстъпление, когато дървото започне да пада. Пътят на отстъпление трябва да бъде приблизително 135 градуса настрани от посоката на повалянето.

2. Път на отстъпление

3. Посоката на поваляне

(Фиг. 86) Поваляне на дърво Husqvarna Ви препоръчва при поваляне на дърво да направите направляващите срезове, след което да приложите метода на безопасния ъгъл. Методът на безопасния ъгъл Ви помага да направите правилен засек и да контролирате посоката на поваляне. ПРЕДУПРЕЖДЕНИЕ: Не поваляйте дървета с диаметър два пъти по-голям от дължината на направляващата шина. За това трябва да преминете специално обучение.

Най-важната процедура при поваляне на дърво е да направите правилен засек. С правилен засек контролирате посоката на поваляне и сте убедени, че процедурата на поваляне е безопасна. Дебелината на засека трябва да бъде еднаква и минимум 10% от диаметъра на дървото. ПРЕДУПРЕЖДЕНИЕ: Ако засекът е неправилен или твърде тънък, Вие не контролирате посоката на

(Фиг. 87) Как се правят направляващи срезове

1. Направете направляващите срезове. Направете

направляващите срезове на 1/4 от диаметъра на дървото. Осигурете ъгъл от 45° между горния и долния срез. a) Първо направете горния срез. Изравнете белега за посоката на повалянето (А) на продукта с посоката на повалянето на дървото (В). Стойте зад продукта, а дървото трябва да бъде от дясната Ви страна. Режете с теглещ ход. b) Направете долния срез. Уверете се, че краят на долния срез е в същата точка като края на горния срез. (Фиг. 88)

2. Уверете се, че линията, направляваща рязането,

е строго хоризонтална и под прав ъгъл (90°) спрямо посоката на повалянето. Линията, направляваща рязането, преминава през точката, в която се събират двата направляващи среза. (Фиг. 89) Използване на метода на безопасния ъгъл Повалящият срез трябва да бъде малко над направляващия срез. (Фиг. 90) 1951 - 003 - 20.06.2023 627ПРЕДУПРЕЖДЕНИЕ: Внимавайте когато режете с върха на направляващата шина. Започнете да режете с долната част на върха на направляващата шина, като направите отвор, изрязан в ствола. (Фиг. 91)

1. Ако полезната дължина на рязане е по-голяма от

диаметъра на дървото, направете тези стъпки (a – d). a) Направете отвор, изрязан направо в ствола, за да оформите ширината на засека. (Фиг. 92) b) Режете на теглещ ход, докато не остане ⅓ от

c) Изтеглете направляващата шина 5 – 10 cm/2 – 4 in в задна посока. d) Прережете останалата част от ствола, за да оформите безопасен ъгъл, широк 5 – 10 cm/2 – 4 in. (Фиг. 93)

2. Ако полезната дължина на рязане е по-малка от

диаметъра на дървото, направете тези стъпки (a – d). a) Направете отвор, изрязан направо в ствола. Изрязаният отвор трябва да превишава 3/5 от диаметъра на дървото. b) Прережете на теглещ ход останалата част от ствола. (Фиг. 94) c) Режете направо в ствола от другата страна на дървото, за да оформите засека. d) Режете на тласкащ ход, докато не остане ⅓ от ствола, за да оформите безопасния ъгъл. (Фиг. 95)

4. Отсечете ъгъла, за да падне дървото.

Ако дървото не падне, удряйте клина, докато падне.

5. Когато дървото започне да пада, използвайте

пътя за отстъпление, за да се отдалечите от дървото. Отдалечете се минимум 5 m/15 ft от

За освобождаване на заклещено дърво ПРЕДУПРЕЖДЕНИЕ:

опасно да се премахне заклещено дърво и има голяма опасност от злополука. Стойте извън зоната на опасност и не се опитвайте да поваляте заклещено дърво. (Фиг. 97) Най-безопасната процедура е да използвате някоя от следните лебедки:

• Монтирана на трактор (Фиг. 98)

• Преносима (Фиг. 99) Рязане на дървета и клони, които са

1. Определете в каква посока ще се движат

натегнатите дърво или клон.

2. Определете къде е точката на максимална

натегнатост. (Фиг. 100)

3. Проучете коя е най-безопасната процедура за

освобождаване на натягането. Забележка: При някои ситуации единствената безопасна процедура е да използвате лебедка, а не продукта.

4. Стойте в такова положение, при което

дървото или клонът няма да Ви ударят при освобождаване на натягането. (Фиг. 101)

5. Направете един или повече срезове с

необходимата дълбочина, за да се намали натягането. Режете близо до точката на максимално напрежение. Направете така, че дървото или клонът да се пречупят в точката на максимално натягане. (Фиг. 102) ПРЕДУПРЕЖДЕНИЕ:

режете докрай дърво или клон, намиращи се под напрежение. ПРЕДУПРЕЖДЕНИЕ: Бъдете много внимателни, когато режете дърво, което е под напрежение. Съществува опасност дървото да отскочи бързо преди или след като го отсечете. Може да се получи сериозно нараняване, ако не сте застанали правилно или режете неправилно.

6. Когато трябва да разрежете напречно дърво/

клон, направете 2 или 3 среза на разстояние 1 инч един от друг и с дълбочина 2 инча. (Фиг. 103)

7. Продължете да режете дървото, докато дървото/

клонът не се огъне и натягането не се освободи. (Фиг. 104)

8. Разрежете дървото/клона от противоположната

страна на огъването, след като напрежението се

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата с инструкции за безопасност, преди да започнете техническо обслужване на продукта. График за техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Извадете батерията, преди да извършите техническото обслужване. Следва списък със стъпките от техническото обслужване, които трябва да изпълните за Вашия продукт. Вижте Поддръжка на страница 629

допълнителна информация. Поддръжка Преди

Почиствайте външните части на продукта. X Уверете се, че захранващият спусък и блокировката на захранващия спу- сък работят правилно от гледна точка на безопасността.

Почистете верижната спирачка и проверете дали работи безопасно. Уве- рете се, че уловителят на веригата не е повреден. Сменете при необходи-

Обръщайте направляващата шина, за да се износва по-равномерно. Уве- рете се, че отворът за смазване във направляващата шина не е задръстен. Почистете жлеба на шината.

Уверете се, че резецът и предпазителят на резеца не са напукани и не са повредени. Сменете резеца и предпазителя на резеца, ако са напукани или ако са претърпели удар.

Уверете се, че по направляващата шина и веригата за моторен трион има достатъчно масло.

Проверявайте веригата за моторен трион. Оглеждайте за пукнатини и се уверете, че веригата за моторен трион не е неподвижна или пък прекомер- но износена. При необходимост подменете.

Заточете веригата за моторен трион. Проверете нейното натягане и съ- стояние. Проверете за износване на задвижващия венец и го сменете при необходимост.

Почистете входа за въздуха на продукта. X Уверете се, че всички винтове и гайки са затегнати. X Уверете се, че клавиатурата действа правилно и че не е повредена. X Изпилете с пила неравностите по ръбовете на направляващата шина. X Проверете връзките между акумулатора и продукта. Проверете връзката между акумулатора и зарядното устройство.

Изпразнете и почистете резервоара за масло. X 1951 - 003 - 20.06.2023 629Поддръжка Преди

Продухайте внимателно местата за охлаждане на продукта и акумулатора с въздух под налягане.

Техническо обслужване и проверки на приспособленията за безопасност на продукта За извършване на проверка на аварийния

Редовно извършвайте проверка на аварийния лост и освобождаването на инерционната спирачка.

1. Уверете се, че предният предпазител за ръка

няма повреди, като например пукнатини. (Фиг. 105)

2. Уверете се, че аварийният лост се движи

свободно и че е закрепен безопасно към продукта. (Фиг. 106)

3. Поставете продукта с изключен двигател върху

дънер или друга стабилна повърхност.

4. Дръжте задната ръкохватка и пуснете предната

ръкохватка. Пуснете продукта върху дънера. (Фиг. 107)

5. Уверете се, че верижната спирачка се задейства,

когато направляващата шина удари дънера. За проверка на спусъка на спирачката

1. Поставете продукта върху стабилна повърхност

и го стартирайте. Вижте Операция на страница

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че веригата за моторния трион не докосва земята или друг

2. Хванете ръкохватките с пръсти и палци и дръжте

продукта здраво. (Фиг. 108)

3. Подайте пълна мощност и наклонете лявата си

китка към аварийния лост, за да задействате верижната спирачка. Веригата за моторния трион трябва да спре незабавно. (Фиг. 109) ПРЕДУПРЕЖДЕНИЕ: Не отпускайте предната дръжка! За проверка на блокировката на захранващия спусък

1. Уверете се, че захранващият спусък и

блокировката на захранващия спусък се движат свободно и възвратната пружина работи правилно. (Фиг. 110)

2. Натиснете блокировката на захранващия спусък

напред (A) и надолу (B). Задръжте блокировката на захранващия спусък към дръжката и се уверете, че се връща в изходното си положение, когато я отпуснете. (Фиг. 111)

3. Уверете се, че захранващият спусък е фиксиран

в позиция на празен ход, когато блокировката на захранващия спусък се освобождава. (Фиг. 112)

4. Включете продукта и подайте пълна мощност.

5. Отпуснете захранващия спусък и се уверете,

че веригата за моторния трион спира и остава неподвижна. ПРЕДУПРЕЖДЕНИЕ: Ако веригата за моторния трион се върти, когато захранващият спусък е в положение на празен ход, се обърнете към своя сервизен дистрибутор. За проверка на уловителя на веригата

1. Уверете се, че няма повреди по уловителя на

2. Уверете се, че уловителят на веригата е

стабилен и е монтиран към корпуса на продукта. (Фиг. 113) За извършване на проверка на функциите на потребителския интерфейс

стартиране на продукта на страница 624

2. Натиснете и задръжте бутона за стартиране/

3. Уверете се, че продуктът спира и че зеленият

светодиод изгасва. (Фиг. 64) За извършване на проверка на акумулаторната батерия и държача за акумулаторни батерии

1. Почистете акумулаторната батерия и държача за

акумулаторни батерии с мека четка.

2. Почистете слотовете за охлаждане и конекторите

на акумулаторната батерия. (Фиг. 114)

3. Уверете се, че по акумулаторната батерия няма

1951 - 003 - 20.06.2023За извършване на проверка на зарядното устройство за акумулаторни батерии

1. Уверете се, че зарядното устройство за

акумулаторни батерии и захранващият шнур не са повредени. Огледайте за пукнатини и други повреди. (Фиг. 115) За почистване на системата за

Системата за охлаждане поддържа ниска температурата на двигателя. Системата за охлаждане включва смукателен въздухопровод от лявата страна на продукта и вентилатор върху

1. Почиствайте с четка системата за охлаждане

ежеседмично или по-често, ако е необходимо. (Фиг. 116)

2. Уверете се, че системата за охлаждане не е

замърсена или запушена. ВНИМАНИЕ: Замърсена или задръстена система за охлаждане може да доведе до прекомерно загряване на продукта. Това причинява повреда на продукта. Заточване на веригата за моторен

Информация за направляващата шина и веригата за моторен трион ПРЕДУПРЕЖДЕНИЕ:

защитни ръкавици, когато използвате или извършвате техническо обслужване на верига за моторния трион. Верига за моторен трион, която не се движи, също може да причини наранявания. Сменете износената или повредена направляваща шина или верига за моторния трион с препоръчаните от Husqvarna комбинации от шина и верига. Това е необходимо, за да се поддържат функциите за безопасност на продукта. Вижте Принадлежности на страница 637 за списъка с комбинации от резервни шина и верига, които препоръчваме.

• Дължина на направляващата шина, in/cm. Информация за дължината на направляващата шина обикновено може да се види в задния край на направляващата шина. (Фиг. 117)

• Брой зъби на челно колело на шината (T). (Фиг. 118)

• Верижна стъпка, in. Разстоянието между кулисните предавки на веригата за моторен трион трябва да съвпадне с разстоянието на зъбите на челното колело на шината и задвижващия венец. (Фиг. 119)

• Брой кулисни предавки. Броят на кулисните предавки се определя в зависимост от направляващата шина. (Фиг. 120)

• Ширината на жлеба на шината in/mm. Ширината на канала във водещата шина трябва да бъде като тази на кулисните предавки на веригата. (Фиг. 121)

• Отвор за верижно масло и отвор за натягане на веригата. Направляващата шина трябва да съвпадне с продукта. (Фиг. 122)

• Ширина на кулисна предавка mm/in. (Фиг. 123) Обща информация за заточването режещите зъби Не използвайте тъпа верига за моторен трион. Ако веригата за моторен трион е тъпа, трябва да използвате повече натиск, за да прокарате направляващата шина през дървото. Ако верига за моторен трион е много тъпа, няма да има парченца дърво, а дървени стърготини. Острата верига за моторен прорязва дървото и стърготините стават дълги и дебели. Режещият зъб (A) и мащабът на дълбочина (B) заедно правят режещата част от веригата за моторен трион, резеца. Разликата във височината между двете дава дълбочината на рязане (настройката за мащаб на дълбочина). (Фиг. 124) Когато заточвате режещ зъб, помислете за

• Ъгъл на заточване. (Фиг. 125)

• Ъгъл на рязане. (Фиг. 126)

• Положение на пилата. (Фиг. 127)

• Диаметър на кръглата пила. (Фиг. 128) Не е лесно правилно да се заточи верига за моторен трион без правилното оборудване. Използвайте шаблон за чапразене Husqvarna. Това ще Ви помогне да поддържате максимална ефективност на рязане при минимален риск за откат. 1951 - 003 - 20.06.2023 631ПРЕДУПРЕЖДЕНИЕ: Силата на отката се увеличава много, ако не следвате инструкциите за заточване. Забележка: Вижте Принадлежности на страница 637 за информация относно заточването на веригата за моторния трион. За заточване на режещите зъби

1. За заточване на режещите зъби използвайте

кръгла пила и шаблон за чапразене. (Фиг. 129) Забележка: Вижте Принадлежности на страница 637 за информация какви са пилата и шаблонът за чапразене, които Husqvarna препоръчва за Вашата верига за моторен трион.

2. Поставете шаблона за чапразене правилно върху

режещите зъби. Вижте доставените с шаблона за чапразене инструкции.

3. Движете пилата от вътрешната страна на

режещите зъби навън. Намалете натиска при теглещ ход. (Фиг. 130)

4. Отнемете материал от едната страна на

5. Обърнете продукта и отнемете материал от

6. Уверете се, че режещите зъби са с еднаква

Обща информация за това, как да регулирате настройката за мащаб на

Настройката за мащаб на дълбочина (C) намалява, когато заточвате режещия зъб (A). За да запазите максимална ефективност на рязане, трябва да свалите материал за изпиляване от мащаба на дълбочина (B), за да постигнете препоръчаната настройка за мащаб на дълбочината. Вижте Принадлежности на страница 637 за инструкции относно това, как се получава правилната настройка за мащаб на дълбочина за веригата за моторен

откат нараства, ако настройката на мащаба на дълбочината е твърде голяма! Регулиране на настройката за мащаб на дълбочината Преди да регулирате настройката за мащаб на дълбочина или да заточвате режещите зъби, вижте За заточване на режещите зъби на страница 632 за инструкции. Препоръчваме Ви да регулирате настройката на мащаба на дълбочината при всяко трето заточване на режещите зъби. Препоръчваме Ви да използвате нашия инструмент за измерване на дълбочина, за да получите правилната настройка на мащаба на дълбочина и ъгъла на ръба за мащаба на дълбочина. (Фиг. 132)

1. Използвайте плоска пила и инструмент за

измерване на дълбочина, за да регулирате настройката на мащаба на дълбочината. Използвайте само инструмент за измерване на дълбочина на Husqvarna, за да получите правилната настройка на мащаба на дълбочина и скосяването за мащаба на дълбочина.

2. Поставете инструмента за измерване на

дълбочината върху веригата за моторен трион. Забележка: Вижте опаковката на инструмента за измерване на дълбочина за повече информация за това, как да използвате инструмента.

3. Използвайте плоската пила, за да премахнете

частта от мащаба на дълбочината, която се подава извън инструмента за измерване на дълбочината. (Фиг. 133) За затягане на веригата за моторен

ПРЕДУПРЕЖДЕНИЕ: Верига за моторен трион, която не е правилно натегната, може да се откачи от направляващата шина и да причини сериозно нараняване или смърт. Колкото повече ползвате веригата за моторен трион, толкова по-дълга става тя. Важно е редовно да се регулира веригата за моторен трион. Проверявайте натягането на веригата за моторен трион всеки път, когато зареждате с верижно масло.

Новата верига за моторен трион има период на разработване, по време на който трябва проверявате по-често натягането.

1. Изтеглете фиксатора, докато се отвори. (Фиг.

2. Завъртете фиксатора обратно на часовниковата

стрелка, за да разхлабите капака на задвижващия венец. (Фиг. 135)

3. Завъртете колелото за обтягане на веригата,

за да регулирате натягането на веригата за моторния трион. Веригата за моторния трион трябва да прилегне към направляващата шина. (Фиг. 136)

1951 - 003 - 20.06.2023Забележка: Завъртете колелото надолу (+), за да увеличите натягането, и нагоре (–), за да го намалите. Веригата за моторния трион е правилно затегната, когато лесно се върти с ръка, но е прилепнала към водещата шина.

4. Завъртете фиксатора по часовниковата стрелка,

за да го затегнете. (Фиг. 137)

5. Сгънете фиксатора надолу, за да фиксирате

обтягането. (Фиг. 138) За регулиране на обтягането на веригата за моторен трион (с болт на

1. Разхлабете гайката на шината, която държи

капака на задвижващия венец. Използвайте комбинирания гаечен ключ. (Фиг. 139)

2. Повдигнете предната част на направляващата

шина и завийте винта за обтягане на веригата. Използвайте комбинирания гаечен ключ.

3. Затягайте веригата за моторен трион, докато

легне плътно към направляващата шина. (Фиг. 140)

4. Затегнете гайката на шината с помощта на

комбинирания гаечен ключ и същевременно повдигнете предната част на направляващата шина. (Фиг. 141)

5. Уверете се, че можете да дърпате веригата на

триона с ръка без усилие и че тя не провисва от долната страна на направляващата шина. (Фиг. 142)

Направете справка с Общ преглед на продукта на страница 611 за позицията на винта за обтягане на веригата на Вашия продукт. Извършване на проверка на смазването на веригата за моторен

Извършвайте проверка на смазването на веригата за моторен трион на всяко трето зареждане на акумулаторната батерия.

1. Стартирайте продукта и го оставете да работи

на 3/4 от мощността. Задръжте шината на приблизително 20 cm (8 инча) над повърхност със светъл цвят.

2. Ако смазването на веригата за моторен трион е

правилно, ще видите чиста линия от масло на повърхността след 1 минута. (Фиг. 143)

3. Ако смазването на веригата за моторен трион не

е правилно, извършете следните проверки. a) Извършете проверка на масления канал в направляващата шина, за да се уверите, че не е задръстен. Почистете при необходимост. (Фиг. 144) b) Извършете проверка на жлеба на ръба на направляващата шина, за да се уверите, че е чист. Почистете при необходимост. (Фиг. 145) c) Убедете се, че челното верижно колело на шината се върти свободно и че отворът за смазване на челното верижно колело на направляващата шина не е задръстен. Почистете и смажете при необходимост. (Фиг. 146)

4. Ако смазването на веригата за моторен трион не

работи след изпълнението на посочените по-горе стъпки, говорете с Вашия дилър по сервизното обслужване. За проверка на задвижващия венец на веригата

• Проверете задвижващия венец на веригата за износване. Сменете задвижващия венец на веригата, ако е необходимо.

• Сменяйте задвижващия венец на веригата при всяка смяна на веригата за моторен трион. (Фиг. 147) За проверка на режещото

1. Уверете се, че няма пукнатини по нитовете

и по съединителните звена, така също че няма разхлабени нитове. Сменете ги при необходимост. (Фиг. 148)

2. Уверете се, че веригата за моторния трион се

огъва лесно. Сменете веригата за моторния трион, ако същата е втвърдена.

3. Сравнете веригата за моторен трион с нова

такава, за да проверите дали нитовете и звената са износени.

4. Сменете веригата за моторния трион, когато най-

дългият път на режещия зъб стане по-малко от 4 mm/0,16 in. Сменете веригата за моторния трион също, ако има пукнатини по резците. (Фиг. 149) За проверка на направляващата

1. Уверете се, че маслените канали не са запушени.

Почистете ги, ако е необходимо. (Фиг. 144)

2. Проверете има ли неравности по ръбовете на

направляващата шина. Отстранете чепаците с пила. (Фиг. 150)

3. Почистете канала в направляващата шина. (Фиг.

4. Проверете дали е износен жлебът във

направляващата шина. Сменете направляващата шина, ако е необходимо. (Фиг. 151) 1951 - 003 - 20.06.2023 6335. Проверете дали върхът на направляващата шина е неравен или много износен. (Фиг. 152)

6. Уверете се, че челното верижно зъбно колело

на шината се върти свободно и че отворът за смазване в същото не е запушен. Почистете го и го смажете, ако е необходимо. (Фиг. 146)

7. Обръщайте направляващата шина всеки ден, за

да удължите експлоатационния й живот. (Фиг. 153) Отстраняване на проблеми Потребителски интерфейс Светодиоден

Възможни не- изправности Възможно решение Предупреди- телният инди- катор мига.

Изключете верижната спирачка. Температурно отклонение. Оставете продукта да се охлади. Претоварване. Веригата на триона не мо- же да се дви-

Освободете веригата. Захранващият спусък и буто- нът за старти- ране/спиране са натиснати едновремен-

Отпуснете захранващия спусък, за да активирате продукта. Зеленият све- тодиод за ак- тивация пре-

Ниско напре- жение на аку- мулаторната

Заредете акумулаторната батерия. Предупреди- телният инди- катор свети. Сервиз. Говорете с дистрибутора по сервизното обслужване. Акумулаторна батерия Светодиоден дисплей Възможни неизправности Възможно решение Зеленият светодиод мига. Ниско напрежение на акумулатор- ната батерия. Заредете акумулаторната батерия. 634 1951 - 003 - 20.06.2023Светодиоден дисплей Възможни неизправности Възможно решение Светодиодът за грешка мига. Температурно отклонение. Използвайте акумулаторната бате- рия при температури между –10°C (14°F) и 40°C (104°F). Твърде високо напрежение. Уверете се, че мрежовото напре- жение съответства на напрежение- то на продукта. Направете справка с табелката с данни на продукта. Отстранете акумулаторната бате- рия от зарядното устройство. Светодиодът за грешка светва. Твърде голяма разлика в клетките (1 V). Говорете с дистрибутора по сер- визното обслужване. Зарядно устройство за акумулатора

Възможни неизправности Възможна процедура Светодиодът за зареждане свети в червено. Постоянна грешка в заряд- ното устройство за акуму- латорни батерии. Говорете с Вашия дилър. Светодиодът за зареждане мига в зелено. Температурно отклонение, акумулаторната батерия е твърде студена или твърде гореща за използване или

Оставете акумулаторната батерия да изстине или я загрейте. Когато акумулаторната батерия е с правилната температура, тя може да се използ- ва или зарежда отново. Използвайте зарядното устройство за батерии при температури на окол- ната среда между 5°C (41°F) и 40°C (104°F). Светодиодът за зареждане мига в червено. Неизправна акумулаторна

Обърнете се към Вашия дилър Транспортиране, съхранение и изхвърляне Транспорт и съхранение

• Доставените литиево-йонни батерии отговарят на изискванията на законодателството за опасни

• Специалното изискване на опаковката и етикетите за търговско транспортиране трябва да се спазва, включително от трети страни и

• Говорете с човек, преминал специално обучение за работа с опасни материали, преди да изпратите продукта. Спазвайте всички приложими национални наредби.

• Поставете тиксо върху откритите терминали, когато поставяте батерията в опаковка. Поставете акумулатора плътно в опаковката, за да предотвратите движение.

• Извадете батерията при съхраняване или транспортиране.

• Поставете батерията и зарядното устройство в сухо пространство, в което няма влага и скреж.

• Не съхранявайте акумулатора на места, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Поставете акумулаторната батерия за съхранение при температура между 5°C/41°F и 25°C/77°F и далеч от пряка слънчева светлина.

• Поставете зарядното устройство за съхранение при температура между 5°C/41°F и 45°C/113°F и далеч от пряка слънчева светлина.

• Използвайте зарядното устройство само когато околната температура е между 5°C/41°F и 40°C/ 104°F.

• Заредете батерията между 30% и 50%, преди да я оставите за съхранение за продължително

• При съхранение дръжте акумулатора и зарядното устройство отделно. Не позволявайте на деца или други неодобрени лица да имат контакт с оборудването. Дръжте оборудването в пространство, което можете да заключвaте.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

• Използвайте защитата при транспортиране на продукта, за да предотвратите наранявания или повреди на продукта по време на транспортиране и съхранение.

• Закрепете продукта безопасно при транспортиране. Изхвърляне на акумулаторната батерия, зарядното устройство за акумулаторни батерии и продукта Символът по-долу означава, че продуктът не е битов отпадък. Рециклирайте го в станция за рециклиране за електрическо и електронно оборудване. Това помага да се предотврати увреждане на околната среда или на лица. Обърнете се към местните власти, услугите за битови отпадъци и Вашия дилър за повече информация. (Фиг. 24) Забележка: Символът се намира на продукта или на опаковката на продукта. Технически данни Технически характеристики 240i

Ниво на звуковата мощност, измерена в dB(A) 99 Ниво на звуковата мощност, гарантирано L

Шумови емисии в околната среда, измерени като звукова мощност (L

Ниво на звуковото налягане при ухото на оператора, измерено съгласно EN 62841-1

Предна ръкохватка, m/s

2,6 Задна ръкохватка, m/s

3,7 Верига за моторен трион/направляваща шина Препоръчвани дължини на пръта, in/cm 14 – 16 – 18/35,6 – 40,6 – 45,7 Използваема дължина на рязане, in/cm 13 – 15 – 17/33,7 – 37,6 – 43,1 Тип на задвижващия венец/брой на зъбите 6 Максимални обороти на веригата/(нормален режим), m/s 11,8 Максимални обороти на веригата/(режим SavE), m/s 9,4 Принадлежности Комбинации от направляваща шина и верига за моторен трион Режещите приставки по-долу са одобрени за

Направляваща шина Верига за моторен трион Тип Дължина, in Стъпка, инчо-

Отчетените данни за нивото на звуковото налягане за машината имат типична статистическа диспер- сия (стандартно отклонение) от 3 dB (A).

Ниво на вибрациите съгласно EN 62841-4-1. Отчетените данни за нивото на вибрациите имат типична статистическа дисперсия (стандартно отклонение) от ± 1,5 m/s

. Обявените данни за вибрациите са от измервания, при които машината е оборудвана с препоръчвана дължина на шината и тип верига. Ако машината е оборудвана с различна дължина на шината, равнището на вибрациите може да варира с максимум ± 1,5 m/s

1951 - 003 - 20.06.2023 637Инструменти за заточване и ъгли на

Използвайте шаблон за чапразене на Husqvarna за заточване на веригата за моторния трион. Шаблонът за чапразене на Husqvarna гарантира, че ще постигнете точните ъгли на заточване. Серийните номера са дадени в таблицата по-долу. Ако не сте сигурни как да идентифицирате типа на веригата за моторен трион на Вашия продукт, направете справка с за повече информация.

Номинално напрежение,

Тегло, lb/kg 4.2/1.9 2,7/1,25 Одобрени зарядни устройства за продукта Зарядно устройство за акумулатора 40-C80 Напрежение на мрежата, V 100 – 240 Честота, Hz 50 – 60 Мощност, W 72 Изходно напрежение, V прав ток/ ампери, A 43/1,6 638 1951 - 003 - 20.06.2023Декларация за съответствие Декларация за съответствие на ЕС Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, декларираме на своя собствена отговорност, че продуктът: Описание Верижни триони без кабел Марка Husqvarna Тип/модел 240i Идентификация Серийни номера от 2022 и нататък отговаря напълно на следните директиви и регламенти на ЕС: Директива/регла-

2006/42/EО "относно машините" 2014/30/ЕС "относно електромагнитната съвместимост" 2011/65/ЕС "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване" 2000/14/EО "относно шумовите емисии в околната среда" Приложени са следните стандарти: EN 62841-1:2015,

EN 62841-4-1:2020 EN IEC 63000:2018, EN

55014-1:2021; EN 55014-2:2021. Упълномощен орган: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, е извършила изпитване на типа съгласно ЕО в съответствие с директивата относно машините (2006/42/ЕО), член 12, клауза 3b. Номерът на сертификата е: BM 50558450 0001. Доставеният верижен трион съответства на екземпляра, който е бил подложен на изпитване на типа съгласно ЕО. За информация относно шумови емисии направете

Технически данни на страница 636
