NAUDOJIMO INSTRUKCIJA 240i HUSQVARNA

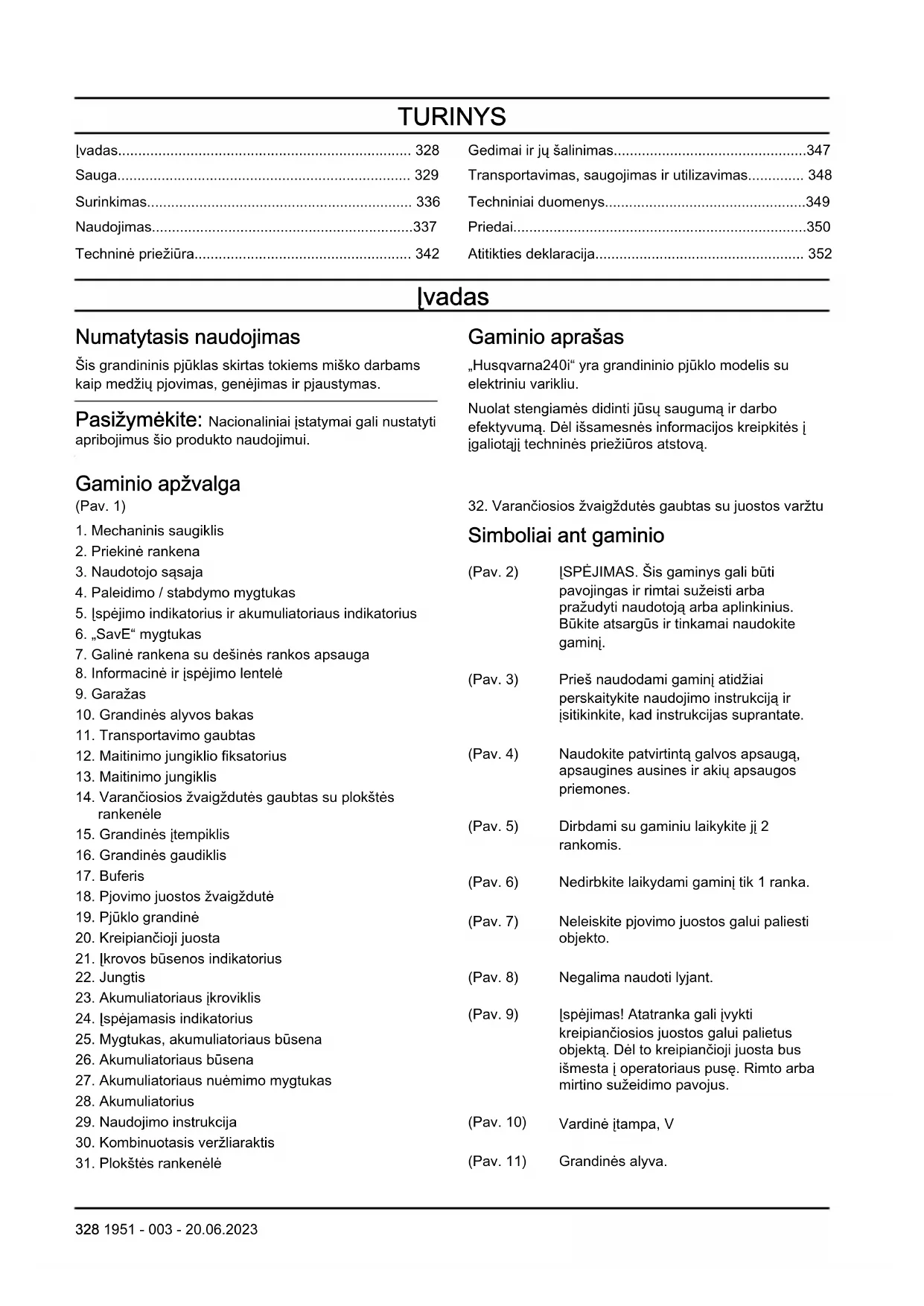

• Įvadas p. 328
• Sauga p. 329
• Surinkimas p. 336
• Naudojimas p. 337
• Techninė priežiūra p. 342
• Gedimai ir jų šalinimas p. 347
• Transportavimas, saugojimas ir utilizavimas p. 348
• Techniniai duomenys p. 349
• Priedai p. 350
• Atitikties deklaracija Įvadas Numatytasis naudojimas Šis grandininis pjūklas skirtas tokiems miško darbams kaip medžių pjovimas, genėjimas ir pjaustymas. Pasižymėkite: Nacionaliniai įstatymai gali nustatyti apribojimus šio produkto naudojimui. Gaminio aprašas „Husqvarna240i“ yra grandininio pjūklo modelis su elektriniu varikliu. Nuolat stengiamės didinti jūsų saugumą ir darbo efektyvumą. Dėl išsamesnės informacijos kreipkitės į įgaliotąjį techninės priežiūros atstovą. Gaminio apžvalga (Pav. 1) p. 352

5. Įspėjimo indikatorius ir akumuliatoriaus indikatorius

7. Galinė rankena su dešinės rankos apsauga

8. Informacinė ir įspėjimo lentelė

10. Grandinės alyvos bakas

14. Varančiosios žvaigždutės gaubtas su plokštės

15. Grandinės įtempiklis

16. Grandinės gaudiklis

18. Pjovimo juostos žvaigždutė

21. Įkrovos būsenos indikatorius

23. Akumuliatoriaus įkroviklis

24. Įspėjamasis indikatorius

25. Mygtukas, akumuliatoriaus būsena

26. Akumuliatoriaus būsena

31. Plokštės rankenėlė

32. Varančiosios žvaigždutės gaubtas su juostos varžtu

Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS. Šis gaminys gali būti pavojingas ir rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Būkite atsargūs ir tinkamai naudokite gaminį. (Pav. 3) Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate. (Pav. 4) Naudokite patvirtintą galvos apsaugą, apsaugines ausines ir akių apsaugos priemones. (Pav. 5) Dirbdami su gaminiu laikykite jį 2 rankomis. (Pav. 6) Nedirbkite laikydami gaminį tik 1 ranka. (Pav. 7) Neleiskite pjovimo juostos galui paliesti objekto. (Pav. 8) Negalima naudoti lyjant. (Pav. 9) Įspėjimas! Atatranka gali įvykti kreipiančiosios juostos galui palietus objektą. Dėl to kreipiančioji juosta bus išmesta į operatoriaus pusę. Rimto arba mirtino sužeidimo pavojus. (Pav. 10) Vardinė įtampa, V (Pav. 11) Grandinės alyva. 328 1951 - 003 - 20.06.2023(Pav. 12) Pjūklo grandinės sukimosi kryptis ir didžiausias kreipiančiosios juostos ilgis. (Pav. 13) Nuolatinė srovė. (Pav. 21) Grandinės stabdys, įjung- tas (priekinis). Grandinės stabdys, išjungtas (galinis). (Pav. 22) Grandinės kryptis. (Pav. 23) Nominalių parametrų plokš- telėje nurodytas serijos nu- meris. yyyy yra pagamini- mo metai, ww yra pagami- nimo savaitė. Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams. Simboliai ant akumuliatoriaus ir (ar) akumuliatoriaus įkroviklio (Pav. 24) Nuvežkite šį gaminį į elektros ir elektronikos įrenginių perdir- bimo punktą. (galioja tik Euro- poje) (Pav. 14) Aplinkosaugos simbolis. Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į įgaliotą elektros ir elektronikos įrenginių utilizavimo vietą. (Pav. 15) Šis gaminys atitinka taikomas ES direktyvas. (Pav. 16) Šis gaminys atitinka taikomas JK direktyvas. (Pav. 17) Triukšmo emisijos į aplinką ženklinimas atitinka Europos direktyvą 2000/14/EB, Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 349

etiketėje. (Pav. 18) Apsaugotas transformatorius. (Pav. 19) Akumuliatoriaus įkroviklį naudokite ir laikykite tik uždarose patalpose. (Pav. 20) Dviguba izoliacija. Gamintojas Husqvarna AB Drottninggatan 2, SE-561 82, Huskvarna, Sweden, tel: +46-36-146500 Atsakomybė už gaminį Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų. Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti. Bendrieji saugos įspėjimai naudojant elektrinius įrankius PERSPĖJIMAS: Perskaitykite visus saugos nurodymus, instrukcijas, iliustracijas ir specifikacijas, pateikiamas su šiuo elektriniu įrankiu. Nesilaikydami toliau nurodytų instrukcijų galite sukelti gaisrą, gauti elektros smūgį ir (ar) rimtai susižeisti.

• Saugokite visus įspėjimus ir instrukcijas, nes jų gali prireikti vėliau. Terminas „elektros įrankis“ įspėjimuose reiškia iš elektros tinklo maitinamą 1951 - 003 - 20.06.2023 329(laidinį) elektros įrankį arba akumuliatoriumi maitinamą (belaidį) elektros įrankį. Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkingose arba tamsiose darbo vietose dažnai įvyksta nelaimės.

• Nenaudokite elektros įrankių sprogiose aplinkose, pavyzdžiui, ten, kur yra lengvai užsidegančių skysčių, dujų arba dulkių. Elektros įrankiai kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba garai.

• Naudodami elektros įrankį, neleiskite arti būti vaikams ir pašaliniams asmenims. Išsiblaškę galite prarasti įrenginio kontrolę. Elektrosauga

• Elektrinių įrankių kištukai turi atitikti elektros lizdus. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate įžemintus elektros įrankius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.

• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškils elektros smūgio pavojus.

• Nelaikykite elektrinių įrankių lietuje arba drėgnoje aplinkoje. Į elektrinį įrenginį patekęs vanduo padidina elektros smūgio pavojų.

• Tinkamai naudokite laidą. Niekada neneškite įrankio laikydami už laido, netraukite jo ir nebandykite traukdami už jo ištraukti elektrinio įrankio kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.

• Jei elektrinį įrankį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.

• Jeigu elektrinį įrankį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus. Asmens sauga

• Naudodami elektros įrankį, būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite elektros įrankio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant elektros įrankiais netgi akimirksnis neatidumo gali tapti sunkaus sužeidimo priežastimi.

• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.

• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami įrenginį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo padėtyje. Jei nešite elektros įrankį laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

• Prieš įjungdami elektros įrankį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančioje elektros įrankio dalyje paliktas veržliaraktis arba raktas gali sužeisti.

• Per plačiai neužsimokite. Visada tvirtai stovėkite ant kojų ir laikykite pusiausvyrą. Tokiu būdu geriau kontroliuosite elektros įrankį netikėtose situacijose.

• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.

• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.

• Įgudę naudotis įrankiais ir prie jų pripratę nenustokite paisyti įrankių saugos principų. Dėl neatsargių veiksmų galite sunkiai susižeisti vos per akimirką. Elektros įrankių naudojimas ir priežiūra

• Dirbdami su elektros įrankiu nenaudokite jėgos. Naudokite savo darbui tinkamą elektros įrankį. Naudojant tam tikslui skirtą elektros įrankį, darbas bus atliktas saugiau ir greičiau.

• Jeigu paspaudus jungiklį elektros įrankis neįsijungia arba neišsijungia, nenaudokite įrankio. Elektros įrankis, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti taisomas.

• Prieš reguliuodami elektros įrankius, keisdami priedus arba padėdami saugoti, ištraukite maitinimo laido kištuką iš elektros lizdo ir (arba) išimkite akumuliatorių bloką, jei jį galima išimti. Laikantis šių prevencinės apsaugos priemonių, sumažėja netyčinio elektros įrankio įjungimo rizika.

• Nenaudojamus elektros įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti elektros įrankio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose elektros įrankiai yra pavojingi.

• Prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką elektros įrankio veikimui. Prieš naudojant, sugedusį elektros įrankį reikia sutaisyti. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų elektros įrankių.

• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.

• Elektros įrankius, priedus, įrankių galąstuvus ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami į darbo sąlygas ir atliekamą darbą.

1951 - 003 - 20.06.2023Naudodami elektros įrankį ne pagal paskirtį, galite sukelti pavojingą situaciją.

• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti netikėtose situacijose. Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui įkrauti.

• Elektros įrankius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.

• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.

• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.

• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265°F) temperatūra gali sukelti sprogimą.

• Laikykitės visų įkrovimo nurodymų ir neįkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė. Techninė priežiūra

• Elektros įrankio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta elektros įrankio sauga.

• Niekada neapžiūrinėkite pažeistų akumuliatorių blokų. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai. Bendro pobūdžio įspėjimai dėl saugos naudojant grandininį pjūklą

• Kai grandininis pjūklas veikia, laikykite jį kuo toliau nuo savo kūno. Prieš įjungdami grandininį pjūklą įsitikinkite, kad jis prie nieko nesiliečia. Bent trumpam atitraukus dėmesį nuo veikiančio grandininio pjūklo į jį gali įsivelti jūsų drabužiai ar kūno dalys.

• Visada tvirtai laikykite grandininį pjūklą už rankenų – dešine ranka už užpakalinės rankenos, kaire – už priekinės rankenos. Jeigu pjūklą laikysite sukeitę rankas, galite sunkiai susižeisti, todėl niekuomet taip nedarykite.

• Laikykite grandininį pjūklą tik už izoliuoto rankenų paviršiaus, nes pjūklo grandinė gali paliesti paslėptą laidą. Pjūklo grandinėms susilietus su laidu, kuriuo teka elektros srovė, atviros metalinės grandininio pjūklo dalys gali įsielektrinti ir naudotojas gali patirti elektros smūgį.

• Užsidėkite akių apsaugos priemones. Be to, rekomenduojama dėvėti klausos, galvos, rankų ir kojų apsaugos priemones. Tinkamos apsaugos priemonės sumažina sužeidimo pavojų skriejant atplaišoms ar atsitiktinio prisilietimo prie grandininio pjūklo pavojų.

• Nenaudokite grandininio pjūklo medyje, ant kopėčių, ant stogo arba nestabilaus pagrindo. Taip naudojant grandininį pjūklą galima rimtai susižeisti.

• Visuomet tvirtai stovėkite ant kojų ir pjaukite grandininiu pjūklu tik tuomet, kai stovite ant nejudančio, tvirto ir lygaus paviršiaus. Stovėdami ant slidžių ar nestabilių paviršių galite prarasti pusiausvyrą arba nesuvaldyti grandininio pjūklo.

• Pjaudami įtemptą šaką saugokitės, kad ji neatšoktų atgal. Atsileidus medžio pluošto įtampai, įtempta šaka gali atsitrenkti į naudotoją ir (arba) išmušti grandininį pjūklą iš rankų.

• Ypač atsargiai pjaukite krūmus ir jaunus medelius. Grandininis pjūklas gali įstrigti plonuose kamienuose ir atšokti į jus arba išversti iš kojų.

• Išjungtą grandininį pjūklą neškite paėmę už priekinės rankenos ir laikydami kuo toliau nuo savęs. Grandininį pjūklą neškite ir laikykite tik uždėję kreipiančiosios juostos gaubtą. Tinkamai laikant grandininį pjūklą, mažėja pavojus atsitiktinai prisiliesti prie besisukančios pjūklo grandinės.

• Vadovaukitės juostos ir pjūklo grandinės sutepimo, grandinės įtempimo ir keitimo instrukcijomis. Netinkamai įtempta ar sutepta pjūklo grandinė gali nutrūkti arba pjaunant pjūklas gali atšokti atgal.

• Pjaukite tik medieną. Nenaudokite grandininio pjūklo ne pagal paskirtį. Pavyzdžiui, grandininiu pjūklu nepjaukite metalo, plastiko, mūro ar kitų ne medinių statybinių medžiagų. Naudodami grandininį pjūklą ne pagal paskirtį, galite sukelti pavojingas situacijas.

• Nebandykite nuleisti medžio, kol nežinote visų grėsmių ir kaip jų išvengti. Nuleidžiant medį operatorius arba aplinkiniai gali rimtai susižeisti.

• Laikykitės visų nurodymų, kai valote užstrigusią medžiagą, saugojate grandininį pjūklą ar atliekate jo techninę priežiūrą. Įsitikinkite, kad jungiklis išjungtas, o akumuliatorių blokas išimtas. Netikėtai įsijungus

Jei esate apmokyti specialių pjovimo ir darbo metodų ir esate tinkamai prisitvirtinę (keltuvo kaušas, virvės, saugos diržai), galima nukrypti nuo šio saugos reglamento. 1951 - 003 - 20.06.2023 331grandininiam pjūklui, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižeisti.

• Nenaudokite grandininio pjūklo medyje, nebent buvo specialiai tam apmokyti. Grandininiu pjūklu dirbant medyje neišklausius atitinkamų mokymų, gali padidėti sunkaus sužeidimo pavojus. Atatrankos priežastys ir operatoriaus apsauga Atatranka gali įvykti pjovimo juostos galui palietus objektą arba medžio pjūvio vietai susispaudus ir sugnybus pjūklo grandinę. Kai kuriais atvejais juostos galo prisilietimas gali sukelti staigią atvirkštinę reakciją, kai kreipiamoji juosta atšoka į viršų ir atgal į operatorių. Jeigu kreipiamosios juostos galas įstringa, pjūklas gali staigiai atšokti atgal į operatorių. Dėl bet kurios iš šių reakcijų galite nesuvaldyti pjūklo ir sunkiai susižeisti. Niekuomet nepasitikėkite vien tik pjūkle įtaisytomis saugos priemonėmis. Kaip grandininio pjūklo naudotojas jūs turite pats saugotis nelaimingų atsitikimų ir pasirūpinti keliomis saugumo priemonėmis. Atatranka įvyksta dėl netinkamo grandininio pjūklo naudojimo ir (arba) netinkamų naudojimo procedūrų arba sąlygų ir jos galima išvengti, laikantis tinkamų saugumo priemonių, nurodytų toliau.

• Pjūklą laikykite abiem rankomis tvirtai suėmę jo rankenas ir stovėkite taip, kad galėtumėte atlaikyti atatrankos smūgį. Operatorius gali valdyti atatrankos jėgas, jeigu jis tinkamai elgiasi. Neleiskite grandininiam pjūklui išsprūsti.

• Nesistenkite pasiekti tolimos šakos ir nepjaukite nieko aukščiau už savo pečių liniją. Taip išvengsite netyčinio pjūklo galo prisilietimo ir geriau valdysite pjūklą netikėtomis aplinkybėmis.

• Naudokite tik gamintojo nurodytas kreipiančiąsias juostas ir pjūklo grandines. Naudojant netinkamas atsargines kreipiančiąsias juostas ir pjūklo grandines, grandinė gali nutrūkti arba gali įvykti atatranka.

• Laikykitės gamintojo pateiktų grandininio pjūklo galandimo ir techninės priežiūros instrukcijų. Sumažinus gylio reguliavimo ribotuvo aukštį gali padidėti atatranka. SAUGOKITE ŠIAS INSTRUKCIJAS. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Šis įrankis gali būti pavojingas, jei būsite neatsargūs arba gaminį naudosite netinkamai. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Labai svarbu, kad perskaitytumėte ir suprastumėte šias naudojimosi instrukcijas.

• Nekeiskite gaminio be gamintojo patvirtinimo. Nenaudokite gaminio, kurį pakeitė kiti ir naudokite originalius priedus. Dėl gamintojo nepatvirtintų pakeitimų naudotojas arba aplinkiniai gali susižeisti arba žūti.

• Ilgalaikis kvėpavimas grandinės alyvos garais ir pjovimo dulkėmis gali sukelti sveikatos problemų.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių sužeidimų arba žūčių pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju. Naudojimo saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Šioje naudojimo instrukcijoje pateikiama informacija nepakeičia profesionalių žinių ir patirties. Jei nesijaučiate saugiai dėl susidariusios padėties, sustabdykite gaminį. Kreipkitės į pardavimo atstovą arba profesionalų grandininių pjūklų naudotoją. Nesistenkite atlikti darbo, jei manote, kad nesate pakankamai kvalifikuotas!

• Kreipkitės į savo techninės priežiūros atstovą arba „Husqvarna“, jei turite klausimų apie gaminio veikimą. Galime suteikti jums informacijos apie tai, kaip veiksmingai ir saugiai naudoti gaminį. Jei galima, dalyvaukite grandininio pjūklo naudojimo mokymo kursuose. Jūsų techninės priežiūros atstovas, miškininkystės mokykla ar biblioteka gali suteikti jums informacijos apie mokymosi medžiagą bei organizuojamus mokymo kursus.

• Turite suprasti atatrankos poveikį ir kaip apsisaugoti prieš naudojant šį gaminį. Žr. Informacija apie atatrankos smūgį psl. 338

Bendrieji klausimai apie atatranką psl. 339 ir skaitykite instrukcijas.

• Nenaudokite gaminio, akumuliatoriaus arba įkroviklio, kuris yra pažeistas arba tinkamai neveikia.

• Nepalieskite besisukančios pjūklo grandinės. Tai gali sukelti rimtą ar mirtiną sužeidimą.

• Nenaudokite gaminio, jei esate pavargęs, išgėręs alkoholio ar vartojate medikamentus, kurie gali veikti jūsų regėjimą, budrumą, koordinaciją ar nuovoką.

• Darbas blogu oru vargina ir dažnai padidina pavojaus riziką. Dėl didesnio pavojaus, nerekomenduojama naudoti įrenginio labai blogu oru, pavyzdžiui, kai yra didelis rūkas, smarkus lietus, stiprus vėjas, didelis šaltis ar žaibo pavojus.

• Gaminį paleiskite tik tuo atveju, jei kreipiančioji juosta, pjūklo grandinė ir visi dangteliai yra tinkamai sumontuoti. Priešingu atveju varančioji žvaigždutė gali atsipalaiduoti ir rimtai sužeisti. Žr. Surinkimas psl. 336 ir skaitykite instrukcijas. (Pav. 25)

• Kartais atplaišos įstringa žvaigždutės gaubte, todėl pjūklo grandinė užsikerta. Prieš valydami visada sustabdykite variklį.

1951 - 003 - 20.06.2023• Apsidairykite aplink. Įsitikinkite, kad nėra pavojsaus, jog užkliudysite pašalinius žmones ar gyvūnus arba jie paveiks jūsų gaminio valdymą. (Pav. 26)

• Neleiskite vaikams naudoti ar būti šalia gaminio. Įrenginį užvesti labai paprasta, todėl akylai neprižiūrimi vaikai gali lengvai tai padaryti. Tai reiškia, jog iškyla pavojus sunkiai susižeisti.

• Kai negalite prižiūrėti gaminio arba jį paliekate ilgesniam laikui, išimkite akumuliatorių.

• Kad galėtumėte visiškai kontroliuoti gaminį, turite tvirtai stovėti ant žemės abiem kojomis. Nenaudokite gaminio būdami ant kopėčių arba medyje. Nenaudokite gaminio, jei netvirtai stovite ant žemės.

• Dirbant medžiuose, reikia žinoti specialią pjovimo ir darbo techniką, kurios būtina laikytis, norint sumažinti padidėjusį sužeidimo pavojų. Niekuomet nedirbkite medyje, jei negavote specialaus profesionalaus apmokymo, įskaitant apmokymą apie saugos ir lipimo įrangos (pvz., laikymo diržai, virvės, diržai, kapliukai, kabliai, karabinai ir t.t.) naudojimą.

• Niekada nebandykite sugauti krentančių dalių. Niekada nepjaukite būdami medyje, prisitvirtinę tik viena virve. Visada naudokite dvi pritvirtintas virves. (Pav. 27)

• Jei nesate atidūs, padidėja atatrankos pavojus. Atatranka gali įvykti, jei kreipiančiosios juostos atatrankos zona netyčia paliečia šaką, medį ar kitus objektus. (Pav. 28)

• Nelaikykite gaminio viena ranka. Viena ranka valdyti šį gaminį nesaugu.

• Nenaudokite gaminio aukštesniame nei pečių aukštyje ir nebandykite pjauti pjovimo juostos galu. (Pav. 29)

• Įrenginio nenaudokite tokiomis aplinkybėmis, kuriomis įvykus nelaimingam atsitikimui nepavyktų pasikviesti pagalbos.

• Prieš perkeldami gaminį, jį sustabdykite ir įjunkite grandinės stabdį. Gaminį laikykite nukreipę kreipiančiąją juostą ir pjūklo grandinę atgal. Prieš transportuodami arba pernešdami gaminį, uždėkite ant kreipiančiosios juostos transportavimo apsaugą.

• Kai padedate gaminį ant žemės, įjunkite grandinės stabdį ir nepalikite jo be priežiūros. Bet kuriam laikui palikdami savo gaminį jį išjunkite ir išimkite akumuliatorių.

• Pavarų sistemoje gali įstrigti pjuvenų. Dėl to pjūklo grandinė gali užstrigti. Prieš valydami visuomet sustabdykite gaminį ir išimkite jo akumuliatorių.

• Įsitikinkite, kad galite laisvai judėti. Patikrinkite sąlygas ir apžiūrėkite, ar aplink nėra šaknų, akmenų, šakų, griovių ir kt. Ant nuožulnaus paviršiaus dirbkite atsargiai.

• Jei pjaunate netinkamai arba neteisingai pagaląsta pjovimo įranga, padidėja vibracijos lygis. Pjaunant kietus medžius, pvz., lapuočius, kyla didesnė vibracija nei pjaunat minkštus medžius, pvz., spygliuočius. (Pav. 30)

• Ilgalaikė vibracija gali pakenkti silpnos kraujo apytakos žmonių kraujo apytakai ir nervų sistemai. Pajutę pernelyg stiprios ar ilgai trukusios vibracijos sukeltus simptomus, kreipkitės į gydytoją. Tokie simptomai yra sustingimas, tirpulys, jutimo praradimas, dilgčiojimas, badymas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai, paprastai jaučiami pirštuose, rankose arba riešuose, padidėja esant žemai temperatūrai.

• Venkite situacijų, kurioms, jūsų manymu, nesate pakankamai kvalifikuoti.

• Neįmanoma aprašyti kiekvienos galimos situacijos, su kuria galite susidurti dirbdami šiuo gaminiu. Visada elkitės atsargiai ir vadovaukitės sveiku protu. (Pav. 31) Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus. (Pav. 32)

• Daugelis nelaimių su grandininiu pjūklu įvyksta, kai grandininis pjūklas prisiliečia prie naudotojo. Darbo metu būtina dėvėti patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nesuteikia visiškos apsaugos nuo sužeidimų, bet įvykus nelaimei sumažina sužeidimų laipsnį. Techninės priežiūros atstovas gali rekomenduoti, kurią įrangą naudoti.

• Drabužiai turi būti prigludę, bet nevaržantys judesių. Reguliariai tikrinkite asmeninių apsauginių priemonių būklę.

• Naudokite patvirtintą apsauginį šalmą.

• Naudokite patvirtintas apsaugines ausines. Ilgalaikis triukšmo poveikis gali nesugrąžinamai pažeisti klausą.

• Naudokite patvirtintus apsauginius akinius ar apsauginį skydelį, kad sumažėtų pavojus susižeisti nuo lekiančių dalelių. Gaminys didele jėga gali išsviesti objektus, pvz., pjuvenas, mažus medienos gabaliukus ir kt. Jie gali rimtai sužeisti, ypač akis.

• Naudokite pirštines su apsauga nuo pjūklo.

• Naudokite kelnes su apsauga nuo pjūklo.

• Nešiokite batus su apsauga nuo pjūklo, plienine nosimi ir padų apsauga nuo slydimo.

• Su savimi visada turėkite pirmosios pagalbos vaistinėlę.

• Žiežirbų pavojus. Turėkite gaisro gesinimo priemonių ir kastuvą, kad galėtumėte apsaugoti mišką nuo gaisro. 1951 - 003 - 20.06.2023 333Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nenaudokite gaminio su saugos įtaisais, kurie yra pažeisti arba tinkamai neveikia.

• Reguliariai tikrinkite apsaugines priemones. Žr. Gaminio saugos įtaisų techninė priežiūra ir apžiūra psl. 343

• Jei saugos įtaisai pažeisti arba tinkamai neveikia, kreipkitės į Husqvarna techninės priežiūros specialistą. Naudotojo sąsajos funkcijos Naudotojo sąsajoje yra paleidimo / stabdymo mygtukas, „SavE“ mygtukas, akumuliatoriaus būsenos ir įspėjimo indikatorius. Įspėjamoji lemputė pradeda blykčioti, kai įjungiamas grandinės stabdys arba iškyla perkrovos pavojus. Apsaugos nuo perkrovos sistema laikinai sustabdo gaminį, kad negalėtumėte jo naudoti, kol sumažės temperatūra. Jei įspėjimo indikatorius šviečia nuolat, kreipkitės į aptarnavimo atstovą. (Pav. 33) Daugiau informacijos apie naudotojo sąsają žr. Gaminio apžvalga psl. 328

Automatinio stabdymo funkcija Gaminys turi automatinio stabdymo funkciją, kuri sustabdo gaminį, jei nesinaudojate juo 3 minutes. Grandinės stabdys ir priekinė rankos apsauga Jūsų gaminys turi grandinės stabdį, kuris sustabdo pjūklo grandinę, jei kyla atatranka. Grandinės stabdys sumažina nelaimingų atsitikimų pavojų, tačiau tik naudotojas gali jų išvengti. (Pav. 34) PERSPĖJIMAS: Nedirbkite tokiomis sąlygomis, kai kyla atatrankos pavojus. Būkite atsargūs dirbdami su gaminiu ir įsitikinkite, kad kreipiamosios juostos atatrankos zona neliečia objekto. (Pav. 35) Grandinės stabdys įjungiamas (A) mechaniškai (kaire ranka) arba automatiškai inerciniu stabdžiu. Pastumkite priekinę rankos apsaugą (B) į priekį, kad įjungtumėte grandinės stabdį mechaniškai. Šiuo judesiu paleidžiamas spyruoklinis mechanizmas, kuris sustabdo varančiąją žvaigždutę. (Pav. 36) Grandinės stabdys įjungiamas, atsižvelgiant į atatrankos jėgą ir gaminio padėtį. Kai įvyksta smarki atatranka tuo metu, kai atatrankos sritis yra toliausiai nuo jūsų, grandinės stabdys įjungiamas inerciniu atleidimu. Jei atatranka nedidelė arba atatrankos sritis yra arčiau jūsų, grandinės stabdys įjungimas mechaniškai kaire ranka. (Pav. 37) Naudokite grandinės stabdį kaip stovėjimo stabdį, kai paleidžiate gaminį ir kai judate nedideliais atstumais. Taip sumažinamas pavojus, kad naudotoją ar šalia jo esantį žmogų palies pjūklo grandinė. (Pav. 38) Pastumkite priekinę rankos apsaugą atgal, kad išjungtumėte grandinės stabdį. (Pav. 39) Atatranka gali būti labai staigi ir smarki. Dauguma atatrankos smūgių būna nestiprūs, todėl grandinės stabdys ne visada įsijungia. Jei atatranka įvyksta, kai naudojate gaminį, tvirtai laikykite rankenas ir jų nepaleiskite. (Pav. 40) Priekinė rankos apsauga taip pat sumažina pavojų paliesti pjūklo grandinę, jei ranka paleidžia priekinę rankeną. (Pav. 41) Leidžiant medžius grandinės stabdžio negalima įjungti mechaniškai. Grandinės stabdį šioje padėtyje gali įjungti tik inercinis stabdys. (Pav. 42) Maitinimo jungiklio fiksatorius Maitinimo jungiklio užraktas neleidžia netyčia jo įjungti. Nuspaudus maitinimo jungiklio fiksatorių pirmyn (A) ir prispaudus maitinimo jungiklio fiksatorių prie rankenos (B), maitinimo jungiklis (C) atleidžiamas. Atleidus rankeną, tiek maitinimo jungiklis, tiek jo užraktas grįžta į pradinę padėtį. (Pav. 43) Grandinės gaudiklis Grandinės gaudytuvas pagauna pjūklo grandinę, jei ji sulūžta arba atsilaisvina. Jei grandinės įtempimas tinkamas, pavojus sumažėja. Pavojų galite sumažinti tinkamai atlikdami kreipiamosios juostos ir pjūklo grandinės. Instrukcijas žr. Surinkimas psl. 336 Techninė priežiūra psl. 342

(Pav. 44) Dešiniosios rankos apsauginis skydas Dešiniosios rankos apsauginis elementas veikia kaip rankos apsauga, pjūklo grandinės trūkimo arba atsilaisvinimo atveju. Jis taip pat saugo nuo šakų ir šakelių dirbant gaminiu. (Pav. 45)

1951 - 003 - 20.06.2023Akumuliatorių naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudokite tik BLi serijos ir 40-B serijos akumuliatorius. Daugiau informacijos žr. Patvirtinti akumuliatoriai psl. 350 . Akumuliatoriai turi koduotą programinę įrangą.

• Naudokite BLi serijos ir 40-B serijos akumuliatorius, kurie yra įkraunami tik kaip Husqvarna gaminių maitinimo šaltiniai. Žr. Gaminiui patvirtinti akumuliatorių įkrovikliai psl. 351 . Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

• Elektros smūgio pavojus. Neleiskite akumuliatoriaus gnybtams liestis prie raktų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpąjį jungimą.

• Nenaudokite neįkraunamų akumuliatorių.

• Nekiškite objektų į akumuliatoriaus oro angas.

• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.

• Saugokite akumuliatorių nuo lietaus ir drėgmės.

• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.

• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

• Saugokitės, kad akumuliatorinės rūgšties nepatektų ant odos. Akumuliatorinė rūgštis gali pažeisti odą ir ją nudeginti. Jei akumuliatorinės rūgšties patektų į akis, jų netrinkite, tačiau mažiausiai 15 minučių skalaukite vandeniu. Jeigu akumuliatorinės rūgšties pateko ant odos, nuplaukite tą vietą dideliu kiekiu vandens su muilu. Kreipkitės į gydytoją.

• Akumuliatorių naudokite nuo –10 °C (14 °F) iki 40 °C (104 °F) temperatūroje.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus laikiklio patikra psl. 344

• Nenaudokite akumuliatoriaus, jei jis yra pažeistas arba tinkamai neveikia.

• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.

• Saugokite akumuliatorių nuo vaikų. Įkroviklio sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesilaikant saugos instrukcijų, kyla elektros smūgio arba trumpojo jungimo rizika.

• Naudokite tvarkingą patvirtintą įžemintą elektros tinklo lizdą.

• Naudokite tik kartu su gaminiu pateiktą akumuliatoriaus įkroviklį. Husqvarna 40-C80 įkroviklius naudokite tik įkraudami BLi serijos ir 40- B serijos pakaitinius akumuliatorius. Žr. Patvirtinti akumuliatoriai psl. 350

Gaminiui patvirtinti akumuliatorių įkrovikliai psl. 351

• Nebandykite išmontuoti akumuliatoriaus įkroviklio.

• Nenaudokite akumuliatoriaus įkroviklio, jei jis yra pažeistas arba tinkamai neveikia.

• Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.

• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan.

• Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Įsitikinkite, kad akumuliatoriaus įkroviklis neuždengtas. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.

• Įkraukite akumuliatorių tik gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus lauke. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

• Akumuliatorių įkroviklį naudokite nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Įkroviklį naudokite gerai vėdinamoje, sausoje ir nedulkėtoje aplinkoje.

• Nekiškite objektų į įkroviklio aušinimo angas.

• Neprijunkite akumuliatorių įkroviklio gnybtų prie metalinių daiktų, nes taip sukelsite akumuliatorių įkroviklio trumpąjį jungimą.

• Naudokite patvirtintus ir nepažeistus sieninius lizdus.

• Lauke naudokite tik trigyslius ilgintuvo kabelius su trijų kontaktų kištuku (su įžeminimu) ir įžemintu kištukiniu lizdu, kuriam tinka gaminio kištukas.

• Akumuliatorių įkrovikliais nekraukite neįkraunamų akumuliatorių. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Prieš atlikdami techninę priežiūrą, kitą patikrą ar montuodami įrenginį, išimkite akumuliatorių.

• Operatorius gali atlikti tik tokius priežiūros ir techninės priežiūros darbus, kurie aprašyti šiame operatoriaus vadove. Dėl didesnių techninės priežiūros ir aptarnavimo darbų kreipkitės į techninės priežiūros atstovą.

• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Stiprus ploviklis gali sugadinti įrenginį.

• Neatliekant techninės priežiūros trumpėja įrenginio naudojimo laikas ir didėja nelaimingų atsitikimų pavojus.

• Visiems techninės priežiūros ir remonto darbams atlikti būtini specialūs mokymai, ypač atliekant su 1951 - 003 - 20.06.2023 335sauga susijusios įrangos priežiūrą. Jeigu atlikus techninę priežiūrą patvirtinti ne visi šiame naudotojo vadove nurodyti punktai, kreipkitės į techninės priežiūros atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus.

• Naudokite tik originalias atsargines dalis. Saugos nurodymai pjovimo įrangai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudokite tik patvirtintus kreipiančiosios juostos/ pjūklo grandinės derinius ir šlifavimo įrangą. Instrukcijas žr. Techniniai duomenys psl. 349

• Naudodami grandininį pjūklą arba atlikdami jo priežiūrą, mūvėkite apsaugines pirštines. Nejudanti pjūklo grandinė taip pat gali sužaloti.

• Pasirūpinkite, kad pjovimo dantukai visada būtų gerai išgaląsti. Laikykitės instrukcijų ir naudokite rekomenduojamą dildės šabloną. Pažeista arba netinkamai pagaląsta pjūklo grandinė padidina nelaimingų atsitikimų pavojų. (Pav. 46)

• Tinkamai nustatykite gylio reguliavimo ribotuvą. Laikykitės instrukcijų ir naudokite rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Per didelis gylio ribotuvo nustatymas padidina atatrankos smūgio pavojų. (Pav. 47)

• Įsitikinkite, kad pjūklo grandinė tinkamai įtempta. Jei pjūklo grandinė nėra prigludusi prie kreipiančiosios juostos, ji gali nukristi. Dėl netinkamo pjūklo grandinės įtempimo padidėja kreipiančiosios juostos, pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas. Žr. Priedai psl. 350

• Reguliariai atlikite pjovimo įrangos techninę priežiūrą ir tinkamai ją sutepkite. Jei pjūklo grandinė nėra tinkamai sutepta, padidėja kreipiančiosios juostos, pjūklo grandinės ir grandinės varančiosios žvaigždutės nusidėvėjimas. (Pav. 49) Surinkimas Kreipiančiosios juostos ir pjūklo grandinės surinkimas (su juostos rankenėle) PERSPĖJIMAS: Visada išimkite akumuliatorių prieš montuodami / surinkinėdami gaminį ar atlikdami jo techninę priežiūrą.

1. Išjunkite pjūklo grandinės stabdį. (Pav. 50)

2. Atsukite tvirtinimo rankenėlę ir nuimkite varančiosios

žvaigždutės gaubtą bei transportavimo apsaugą (A). (Pav. 51)

3. Užmaukite kreipiančiąją juostą ant juostos varžto.

Perstumkite kreipiančiąją juostą į tolimiausią galinę padėtį. Uždėkite pjūklo grandinę ant varančiosios žvaigždutės ir įstatykite ją į griovelį kreipiančiojoje juostoje. Pradėkite nuo kreipiančiosios juostos viršutinės pusės.

4. Patikrinkite, ar pjovimo dantukų briaunos viršutinėje

kreipiamosios juostos pusėje yra nukreiptos į priekį. (Pav. 52)

5. Uždėkite varančiosios žvaigždutės gaubtą ir į angą

kreipiančiojoje juostoje įstatykite grandinės įtempimo kaištį.

6. Įsitikinkite, kad pjūklo grandinės varantieji nareliai

tinkamai uždėti ant varančiosios žvaigždutės.

7. Įsitikinkite, kad pjūklo grandinė tinkamai įstatyta į

kreipiančiosios juostos tarpelį.

8. Įtempkite pjūklo grandinę. Žr.

Techninė priežiūra psl.

ir skaitykite instrukcijas.

9. Užspauskite plokštės rankenėlę.

Kreipiančiosios juostos ir pjūklo grandinės surinkimas (su juostos varžtu) PERSPĖJIMAS: Visada išimkite akumuliatorių prieš montuodami / surinkinėdami gaminį ar atlikdami jo techninę priežiūrą.

1. Išjunkite pjūklo grandinės stabdį. (Pav. 50)

2. Atlaisvinkite juostos veržlę ir nuimkite varančiosios

žvaigždutės gaubtą. (Pav. 53)

3. Užmaukite kreipiančiąją juostą ant juostos varžto.

Perstumkite kreipiančiąją juostą į tolimiausią galinę padėtį. Uždėkite pjūklo grandinę ant varančiosios žvaigždutės ir įstatykite ją į griovelį kreipiančiojoje juostoje. Pradėkite nuo kreipiančiosios juostos viršutinės pusės.

4. Patikrinkite, ar pjovimo dantukų briaunos viršutinėje

kreipiamosios juostos pusėje yra nukreiptos į priekį. (Pav. 52) 336 1951 - 003 - 20.06.20235. Uždėkite varančiosios žvaigždutės gaubtą ir į angą kreipiančiojoje juostoje įstatykite grandinės įtempimo kaištį.

6. Įsitikinkite, kad pjūklo grandinės varantieji nareliai

tinkamai uždėti ant varančiosios žvaigždutės.

7. Įsitikinkite, kad pjūklo grandinė tinkamai įstatyta į

kreipiančiosios juostos tarpelį.

8. Pirštais priveržkite juostos veržlę.

9. Priveržkite pjūklo grandinę. Žr.

Techninė priežiūra psl. 342 ir skaitykite instrukcijas. Akumuliatoriaus įkroviklio tvirtinimas prie sienos PASTABA: Montuodami akumuliatorių įkroviklį ant ienos, nenaudokite elektrinio atsuktuvo. Elektriniu atsuktuvu galima pakenkti akumuliatorių įkrovikliui.

1. Pritvirtinkite akumuliatoriaus įkroviklį prie sienos 2

varžtais (A). Jei reikia, naudokite sieninius kaiščius (B). (Pav. 54)

2. Įkiškite 2 varžto angos kaiščius (C).

3. Prijunkite laidą (D) prie akumuliatoriaus įkroviklio ir

įjunkite jį į maitinimo tinklą. Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Funkcijų patikra prieš įrenginio naudojimą

1. Patikrinkite grandinės stabdį (A) ir įsitikinkite, kad jis

tinkamai veikia ir nėra sugadintas.

2. Patikrinkite, ar nepažeistas galinis dešiniosios

rankos apsauginis skydas (B).

3. Patikrinkite maitinimo jungiklį ir maitinimo jungiklio

fiksatorių (C) bei įsitikinkite, kad jie tinkamai veikia ir nėra sugadinti.

4. Patikrinkite, ar tinkamai veikia valdymo skydelis (D).

5. Įsitikinkite, kad ant rankenų (E) nėra riebalų.

6. Patikrinkite, ar visos dalys tinkamai prijungtos,

nepažeistos ir jų netrūksta.

7. Patikrinkite, ar tinkamai prijungtas grandinės

8. Patikrinkite grandinės įtempimą (G).

9. Įkraukite akumuliatorių (H) ir įsitikinkite, kad jis

tinkamai prijungtas prie gaminio.

10. Atleidę maitinimo jungiklį, įsitikinkite, kad pjūklo

grandinė sustojo. (Pav. 55) Tinkamos grandinės alyvos naudojimas PERSPĖJIMAS: Nenaudokite panaudotos alyvos, kuri gali pakenkti jums ir aplinkai. Dėl panaudotos alyvos gali sugesti alyvos siurblys, kreipiančioji juosta ir pjūklo grandinė. PERSPĖJIMAS: Pjūklo grandinė trūkti, jeigu pjovimo įrangos tepimas nepakankamas. Rimto ar mirtino sužeidimo pavojus operatoriui. PERSPĖJIMAS: Kad funkcija veiktų tinkamai, naudokite tinkamą grandinės alyvą. Rinkdamiesi grandinės alyvą, kreipkitės į savo techninės priežiūros atstovą.

• Naudokite Husqvarna grandinės alyvą, kad užtikrintumėte maksimalią grandinės eksploatavimo trukmę ir išvengtumėte neigiamo poveikio aplinkai. Jei Husqvarna grandinės alyvos nėra, rekomenduojame naudoti standartinę grandinės alyvą.

• Naudokite gerai su pjūklo grandine sukimbančią grandinės alyvą.

• Naudokite tinkamo klampumo diapazono grandinės alyvą, atsižvelgdami į oro temperatūrą. PASTABA: Kai temperatūra nukrinta žemiau 0°C / 32°F, kai kurios grandinės alyvos tampa per tirštos, dėl to gali sugesti alyvos siurblio komponentai.

• Naudokite rekomenduojamą pjovimo įrangą. Žr. Priedai psl. 350

• Nuimkite grandinės alyvos bakelio dangtelį.

• Užpildykite grandinės alyvos bakelį grandinės alyva. 1951 - 003 - 20.06.2023 337• Atsargiai uždėkite dangtelį. (Pav. 56) Pasižymėkite: Norėdami sužinoti, kur yra grandinės alyvos bakelis jūsų gaminyje, žr. Įvadas psl.

Akumuliatorius PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite skyrių apie saugą. Perskaitykite ir supraskite akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas. Akumuliatorių ir akumuliatoriaus įkroviklį laikykite tinkamoje aplinkos temperatūroje. Aplinkos temperatūra Akumuliatoriaus veiki- mas 5 °C–40 °C / 41 °F–104 °F Akumuliatoriaus įkrovi- mas 5 °C–40 °C / 41 °F–104 °F Akumuliatoriaus būsena Ekrane rodoma akumuliatoriaus įkrovos būsena ir galimos akumuliatoriaus problemos. (Pav. 57) LED indikatoriaus lemputė Akumuliatoriaus įkrovimo būsena Šviečia 4 LED indikatoriai Akumuliatorius įkrautas 76–100 %. Šviečia 3 LED indikatoriai Akumuliatorius įkrautas 51–75 %. Šviečia 2 LED indikatoriai Akumuliatorius įkrautas 26–50 %. Šviečia 1 LED indikatorius Akumuliatorius įkrautas 6–25 %. Mirksi 1 LED indikatorius Akumuliatorius įkrautas 0–5%. Akumuliatoriaus įkrovimas Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %. PASTABA: Prijunkite akumuliatoriaus įkroviklį tik prie nominalių parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo. Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks įkrauti.

1. Prijunkite maitinimo laidą prie akumuliatorių

2. Prijunkite akumuliatoriaus įkroviklį prie įžeminto

maitinimo lizdo. Įkrovimo LED indikatorius mirksi vieną kartą. (Pav. 58)

3. Prijunkite akumuliatorių prie įkroviklio. Įsižiebia

įkrovimo šviesos diodas. Akumuliatorių kraukite daugiausia 24 valandas. (Pav. 59)

4. Paspauskite akumuliatoriaus indikacinį mygtuką;

jei užsidega visi LED indikatoriai, akumuliatorius visiškai įkrautas.

5. Ištraukite akumuliatoriaus įkroviklį iš maitinimo lizdo.

Netraukite už elektros laido.

6. Iš įkroviklio išimkite akumuliatorių.

Informacija apie atatrankos smūgį PERSPĖJIMAS: Atatrankos smūgis gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Norėdami sumažinti pavojų, turite išmanyti atatrankos smūgio priežastis ir žinoti, kaip jų išvengti. Atatrankos smūgis įvyksta kreipiančiosios juostos atatrankos zona palietus kokį nors objektą. Atatranka gali įvykti staiga ir su didele jėga, kuri išmeta produktą operatoriaus kryptimi. (Pav. 35) Atatrankos smūgis visada įvyksta kreipiančiosios juostos pjovimo plokštumoje. Paprastai produktas išmetamas link operatoriaus, tačiau jis gali judėti ir į kitą pusę. Judėjimo kryptis priklauso nuo to, kaip naudojate produktą atatrankos metu. (Pav. 60) Atatrankos smūgis įmanomas tik kreipiančiosios juostos atatrankos zona palietus kokį nors objektą. Neleiskite atatrankos zonai paliesti objekto. (Pav. 35) Mažesnis galo skersmuo sumažina atatrankos smūgio jėgą. Naudokite silpno atatrankos smūgio pjūklo grandinę, norėdami sumažinti atatrankos smūgio poveikį. Neleiskite atatrankos sričiai paliesti objekto.

1951 - 003 - 20.06.2023PERSPĖJIMAS: Jokia pjūklo grandinė negali visiškai apsaugoti nuo atatrankos smūgio. Visada laikykitės instrukcijų. Bendrieji klausimai apie atatranką

• Ar atatrankos smūgio atveju, ranka visada įjungia grandinės stabdį? Ne. Priekinę rankos apsaugą reikia paspausti naudojant šiek tiek jėgos. Jei paspausite per silpnai, grandinės stabdys neįsijungs. Be to, dirbant būtina stabiliai abiem rankomis laikyti gaminį už rankenų. Įvykus atatrankos smūgiui, gali būti, kad grandinės stabdys nesustabdys pjūklo grandinės, kol ši palies jus. Be to, kai kuriose padėtyse ranka negali paliesti priekinės rankos apsaugos, kad įjungtų grandinės stabdį.

• Ar inercinis stabdys visada įjungia grandinės stabdį? Ne. Visų pirma, grandinės stabdys privalo veikti tinkamai. Instrukcijas, kaip patikrinti grandinės stabdį, žr. Gaminio saugos įtaisų techninė priežiūra ir apžiūra psl. 343 Rekomenduojame tai atlikti kiekvieną kartą prieš naudojant gaminį. Visų antra, atatrankos smūgio jėga turi būti didelė, kad įjungtų grandinės stabdį. Jei grandinės stabdys per jautrus, jis gali suveikti intensyvaus naudojimo metu.

• Ar grandinės stabdys visada apsaugos nuo sužalojimų atatrankos atveju? Ne. Grandinės stabdys turi veikti tinkamai, kad teiktų apsaugą. Be to, grandinės stabdys turi būti įjungtas atatrankos atveju, kad sustabdytų pjūklo grandinę. Jei esate prie kreipiančiosios juostos, gali būti, kad grandinės stabdys nespės sustabdyti grandinės, kol ši prisilies prie jūsų. PERSPĖJIMAS: Apsisaugoti nuo atatrankos galima tik savo pastangų ir tinkamo darbo technikos pagalba. Gaminio paleidimas

1. Patikrinkite maitinimo jungiklį ir maitinimo jungiklio

užraktą. Žr. Maitinimo jungiklio fiksatoriaus patikra psl. 344

2. Įjunkite grandinės stabdį. (Pav. 61)

3. Akumuliatorių įstatykite į akumuliatoriaus laikiklį.

(Pav. 62) PASTABA: Įsitikinkite, kad akumuliatorius tinkamai įstatytas į akumuliatoriaus laikiklį. Jei akumuliatorius lengvai neįsistato į akumuliatoriaus laikiklį – akumuliatoriaus padėtis netinkama.

4. Paspauskite apatinę akumuliatoriaus dalį, kol

išgirsite spragtelėjimą. (Pav. 63)

5. Paspauskite ir palaikykite įjungimo mygtuką, kol

įsižiebs žalias šviesos diodas. (Pav. 64) „SavE“ funkcijos naudojimas Funkcija „SavE“ sumažina grandinės sukimosi greitį ir gaminio galingumą.

1. Paspauskite „SavE“ mygtuką. Įsižiebs žalias LED

2. Paspauskite mygtuką „SavE“ dar kartą, kad

išjungtumėte funkciją. Žalias LED indikatorius užgęsta. (Pav. 65) Gaminio sustabdymas

1. Paspauskite ir laikykite paleidimo / stabdymo

mygtuką, kol užges žalias LED indikatorius. (Pav. 64)

2. Paspauskite akumuliatoriaus atkabinimo mygtuką ir

išimkite akumuliatorių iš jo laikiklio, kad įrenginys nepradėtų veikti netyčia. (Pav. 66) Traukimo taktas ir stūmimo taktas Produktu galite pjauti medį 2 skirtingose padėtyse.

• Kaip pjauti traukiamuoju judesiu, kai pjaunate kreipiančiosios juostos apačia. Pjūklo grandinė traukiama per medį pjaunant. Šioje padėtyje galite geriau valdyti gaminį ir atatrankos zonos padėtį. (Pav. 67)

• Kaip pjauti stumiančia grandine, kai pjaunate kreipiančiosios juostos viršumi. Pjūklo grandinė stumia gaminį operatoriaus kryptimi. (Pav. 68) PERSPĖJIMAS: Jei pjūklo grandinė įstringa kamiene, gaminys gali būti stumtelėtas į jus. Laikykite produktą tvirtai ir įsitikinkite, kad kreipiančiosios juostos atatrankos smūgio zona neliečia medžio ir nesukelia atatrankos smūgio. (Pav. 69) Norint naudoti pjovimo techniką PERSPĖJIMAS: Pjaukite visa galia, o kaskart perpjovę iškart sumažinkite greitį iki tuščiosios eigos. PASTABA: Neleiskite varikliui per ilgai veikti be apkrovos. Antraip galima sugadinti variklį.

1. Užkelkite kamieną ant pjovimo stovo arba bėgių.

(Pav. 70) 1951 - 003 - 20.06.2023 339PERSPĖJIMAS: Nepjaukite į rietuvę sukrautų kamienų. Dėl to padidėja atatrankos pavojus ir galima stipriai susižeisti arba žūti.

2. Patraukite nupjautas dalis iš darbo vietos.

PERSPĖJIMAS: Darbo vietoje besimėtanti nupjauta mediena padidina atatrankos pavojų, be to, užkliuvę galite prarasti pusiausvyrą. Buferio naudojimas

1. Prispauskite buferį prie medžio kamieno.

2. Paleiskite veikti visa galia ir sukite gaminį. Laikykite

prispaudę buferį prie kamieno. Ši procedūra padeda perpjauti kamieną naudojant mažiau jėgos. (Pav. 71) Norint pjauti kamieną ant žemės

1. Kamieną pjaukite keldami pjūklą. Pjaukite visa galia,

bet pasiruoškite netikėtumams. (Pav. 72) PERSPĖJIMAS: Patikrinkite, ar grandininis pjūklas neliečia žemės, kai baigiate pjauti rąstą.

2. Įpjaukite apytiksliai ⅔ kamieno ir sustokite.

Apverskite rąstą ir pjaukite iš priešingos pusės. (Pav. 73) Norint pjauti rąstą, pritvirtintą viename gale PERSPĖJIMAS: Pasirūpinkite, kad pjaunamas rąstas neperlūžtų. Vadovaukitės tolesnėmis instrukcijomis. (Pav. 74)

1. Spausdami įpjaukite apytiksliai ⅓ rąsto.

2. Pjaukite rąstą keldami pjūklą, kol dvi įpjovos

susisieks. (Pav. 75) Norint pjauti rąstą, pritvirtintą abiejuose galuose PERSPĖJIMAS: Pasirūpinkite, kad pjaunant pjūklo grandinė neįstrigtų rąste. Vadovaukitės tolesnėmis instrukcijomis. (Pav. 76)

1. Keldami pjūklą įpjaukite apytiksliai 1/3 rąsto.

2. Likusią rąsto dalį pjaukite spausdami pjūklą, kol

perpjausite. (Pav. 77) PERSPĖJIMAS: Pjūklo grandinei įstrigus rąste, išjunkite variklį. Svertu praskėskite įpjovos vietą ir ištraukite gaminį. Nebandykite ištraukti gaminio rankomis. Gaminiui staiga išsilaisvinus, galite susižeisti. Norint naudoti genėjimo techniką Pasižymėkite: Storoms šakoms naudokite pjovimo techniką. Žr. Norint naudoti pjovimo techniką psl. 339

PERSPĖJIMAS: Naudojant genėjimo techniką, kyla didelė nelaimės rizika. Kaip išvengti atatrankos, žr. Informacija apie atatrankos smūgį psl. 338

PERSPĖJIMAS: Šakas pjaukite pavieniui. Atsargiai pjaukite smulkesnes šakas ir nepjaukite krūmų arba kelių smulkių šakelių vienu metu. Smulkios šakelės gali įstrigti pjūklo grandinėje ir gaminiu naudotis taps nesaugu. Pasižymėkite: Šakas pjauti būtina dalimis. Prieš genėdami palei kamieną (C), nupjaukite smulkesnes šakeles (A) ir (B). (Pav. 78)

1. Pašalinkite šakas nuo dešiniosios rąsto pusės.

a) Kreipiančiąją juostą laikykite rąsto dešinėje, o gaminio korpusą prie rąsto. b) Atsižvelgdami į šakos įtampą, pasirinkite tinkamą pjovimo techniką. (Pav. 79) PERSPĖJIMAS: Jei nesate tikri, kaip pjauti šaką, pasitarkite su profesionaliu grandininio pjūklo naudotoju.

2. Pašalinkite šakas nuo rąsto viršaus.

a) Laikykite gaminį ant rąsto, o kreipiančiąją juostą veskite palei rąstą. b) Pjaukite stumdami. (Pav. 80)

3. Pašalinkite šakas nuo kairės rąsto pusės.

a) Atsižvelgdami į šakos įtampą, pasirinkite tinkamą pjovimo techniką. (Pav. 81) PERSPĖJIMAS: Jei nesate tikri, kaip pjauti šaką, pasitarkite su profesionaliu grandininio pjūklo naudotoju. Kaip pjauti įsitempusias šakas, žr. Norint pjauti įsitempusius medžius ir šakas psl. 342

1951 - 003 - 20.06.2023Norint naudoti medžių leidimo techniką PERSPĖJIMAS: Medžiui nupjauti reikia patirties. Jei įmanoma, užsirašykite į grandininio pjūklo naudojimo kursus. Papildomų žinių gaukite, pasitarę su patyrusiu naudotoju. Norint palaikyti saugų atstumą

1. Įsitikinkite, kad aplinkiniai atsitraukę per saugų bent

2 1/2 medžio ilgio atstumą. (Pav. 82)

2. Įsitikinkite, kad prieš arba leidimo metu nieko nebūtų

pavojingoje zonoje. (Pav. 83) Norint apskaičiuoti medžio nuleidimo kryptį

1. Patikrinkite, kuria kryptimi reikia nuleisti medį. Jūsų

tikslas yra nuleisti medį tokia kryptimi, kad paskui būtų patogu genėti šakas ir jį pjaustyti kamieną. Be to, svarbu tvirtai stovėti anty kojų ir galėti saugiai judėti. PERSPĖJIMAS: Jei nupjauti medį jo natūralia kritimo kryptimi yra pavojinga arba neįmanoma, nupjaukite jį kita kryptimi.

2. Patikrinkite natūralią medžio virtimo kryptį.

Pavyzdžiui, medžio pasvyrimą ir išlinkimą, vėjo kryptį, šakų išsidėstymą ir sniego svorį.

3. Patikrinkite, ar nėra aplink kliūčių, pavyzdžiui, kitų

medžių, elektros linijų, kelių ir (arba) pastatų.

4. Apžiūrėkite kamieną, ar jis nėra pažeistas ar

patrūnijęs. PERSPĖJIMAS: Dėl patrūnijusio kamieno kyla pavojus, kad medis virs jo nespėjus nupjauti.

5. Įsitikinkite, kad medis neturi pažeistų arba

nudžiūvusių šakų, kurios pjaunant gali ant jūsų nukristi.

6. Neleiskite medžiui užvirsti ant kito stovinčio medžio.

Įstrigusį medį labai sunku ištraukti, ir toks darbas yra labai pavojingas. Žr. Įstrigusio medžio atlaisvinimas psl. 342 . (Pav. 84) PERSPĖJIMAS: Kritinių leidimo operacijų metu pakelkite apsaugines ausines iš karto baigę pjovimą. Svarbu, kad girdėtumėte garsus ir įspėjimo signalus. Norint nuvalyti kamieną ir paruošti atsitraukimo kelią Nupjaukite visas šakas iki jūsų pečių lygio.

1. Pjaukite traukdami iš viršaus į apačią. Pasirūpinkite,

kad medis būtų tarp jūsų ir gaminio. (Pav. 85)

2. Nurinkite aplink kamieną augančia atžaliją. Iš darbo

zonos pašalinkite visą nupjautą medžiagą.

3. Patikrinkite ar teritorijoje nėra kliūčių, pvz., akmenų,

šakų ir duobių. Kai medis pradeda virsti būtina būti pasiruošus atsitraukimo kelią. Jūs turėtumėte paruošti maždaug 135 laipsnių kampo atsitraukimo kelią priešingoje nuo medžio virtimo pusėje.

3. Medžio nuleidimo kryptis

(Pav. 86) Norint nuleisti medį Husqvarna rekomenduoja įpjauti kryptinius pjūvius ir pjaunant medį naudoti saugesnio kampo metodą. Saugaus kampo metodas padeda išpjauti tinkamą užtūrą ir valdyti nuleidimo kryptį. PERSPĖJIMAS: Nenuleiskite medžio, kurio skersmuo yra du kartus didesnis už kreipiančiosios juostos ilgį. Tam būtinas specialus apmokymas. Užtūra Nuleidžiant medį svarbiausia išpjauti tinkamą užtūrą. Išpjovus tinkamą užtūrą galima valdyti nuleidimo kryptį ir užtikrinti nuleidimo saugumą. Užtūros storis turi atitikti mažiausiai 10 % medžio skersmens. PERSPĖJIMAS: Jei užtūra yra netinkama arba per plona, nepavyks suvaldyti medžio nuleidimo krypties. (Pav. 87) Norint atlikti kryptinius pjūvius.

1. Kryptinių pjūvių pjovimas. Įpjaukite kryptinius pjūvius

per 1/4 medžio skersmens. Viršutinis ir apatinis pjūvis turi sueiti 45° laipsnių kampu. a) Pirmiausia pjaukite viršutinį pjūvį. Sulygiuokite gaminio nuleidimo krypties žymę (A) su medžio nuleidimo kryptimi (B). Būkite už įrenginio, kad medis būtų jums iš dešinės. Pjaukite traukdami. b) Įpjaukite apatinį pjūvį. Įsitikinkite, kad apatinis pjūvis baigiasi ties viršutinio pjūvio pabaiga. (Pav. 88)

2. Įsitikinkite, kad kryptinio pjūvio linija yra visiškai

horizontali ir sueina stačiu kampu (90°) su nuleidimo kryptimi. Kryptinio pjūvio linija eina per tašką, kur susikerta abu kryptiniai pjūviai. (Pav. 89) 1951 - 003 - 20.06.2023 341Saugaus kampo metodo naudojimas Nuleidimo pjūvis turi būti šiek tiek aukščiau už kryptinį pjūvį. (Pav. 90) PERSPĖJIMAS: Pjaudami kreipiančiosios juostos galu būkite atsargūs. Atlikdami durtinį pjūvį pradėkite pjauti apatine kreipiančiosios juostos galo dalimi. (Pav. 91)

1. Jei naudingasis pjūklo ilgis yra didesnis už kamieno

skersmenį, atlikite šiuos veiksmus (a-d). a) Atlikite durtinį pjūvį į kamieną per visą užtūros plotį. (Pav. 92) b) Traukdami pjūklą įpjaukite, kol liks ⅓ rąsto. c) Traukite kreipiančiąją juosta 5–10 cm / 2–4 col. atgal. d) Perpjaukite likusią kamieno dalį, kad kampas būtų saugus – 5–10 cm / 2–4 col. pločio. (Pav. 93)

2. Jei naudingasis pjūklo ilgis yra mažesnis už kamieno

skersmenį, atlikite šiuos veiksmus (a-d). a) Atlikite durtinį pjūvį tiesiai į kamieną. Durtinis pjūvis privalo sudaryti 3/5 medžio skersmens. b) Pjaukite likusią kamieno dalį traukdami. (Pav. 94) c) Įpjaukite tiesiai į kamieną iš kitos medžio pusės, kad išpjautumėte užtūrą. d) Pjaukite stumdami, kol liks ⅓ kamieno, kad kampas būtų saugus. (Pav. 95)

3. Į įpjovą tiesiai iš galo įstatykite pleištą. (Pav. 96)

4. Nupjaukite kampą, kad nuleistumėte medį.

Pasižymėkite: Jei medis nenusileidžia, kalkite pleištą, kol jis medis nusileis.

5. Kai medis pradeda leistis, atsitraukimo keliu

pasišalinkite nuo medžio. Atsitraukite mažiausiai per 5 m / 15 pėdų nuo medžio. Įstrigusio medžio atlaisvinimas PERSPĖJIMAS: Įstrigusį medį labai sunku ištraukti, ir toks darbas yra labai pavojingas. Laikykitės atokiau pavojaus zonos ir nebandykite nuleisti įstrigusio medžio. (Pav. 97) Saugiausia yra naudoti vieną iš šių suktuvų:

• Pritvirtintą prie traktoriaus (Pav. 98)

• Nešiojamą (Pav. 99) Norint pjauti įsitempusius medžius ir šakas

1. Nustatykite, kuri medžio arba šakos pusė yra

2. Nustatykite, kur yra maksimalios įtampos taškas.

3. Nustatykite, kuri procedūra saugiausia įtampai

atpalaiduoti. Pasižymėkite: Kai kuriais atvejais vienintelė saugi procedūra yra naudoti suktuvą, o ne gaminį.

4. Stovėkite atokiau, kur jūsų negalėtų kliudyti medis

arba šaka atpalaidavus įtampą. (Pav. 101)

5. Įpjaukite vieną ar kelis pakankamo gylio pjūvius,

kad sumažėtų įsitempimas. Pjaukite pačiame maksimalaus įsitempimo taške arba greta jo. Padėkite medžiui arba šakai perlūžti maksimalaus įsitempimo taške. (Pav. 102) PERSPĖJIMAS: Tiesiai nepjaukite įtempto medžio ar šakos. PERSPĖJIMAS: Pjaudami įtemptą medį būkite labai atsargūs. Kyla pavojus, kad medis greitai atšoks jums nespėjus jo nupjauti. Būdami netinkamoje padėtyje arba netinkamai pjaudami galite rimtai susižeisti.

6. Jei jums būtina pjauti teisiai per medį arba šaką,

įpjaukite 2–3 įpjovas 1 col. atstumu ir 2 col. gylio. (Pav. 103)

7. Pjaukite giliau į medį, kol medis / šaka išlinks ir

įtampa atsipalaiduos. (Pav. 104)

8. Kai atpalaiduosite įtampą, pajukite medį / šaką iš

priešingos linkiui pusės. Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš prižiūrėdami produktą, perskaitykite ir supraskite saugos skyrių. Priežiūros grafikas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus išimkite akumuliatorių. 342 1951 - 003 - 20.06.2023Toliau pateiktas būtinų gaminio priežiūros darbų sąrašas. Daugiau informacijos žr. Techninė priežiūra psl. 342 Techninės priežiūros darbas Prieš prade- dant dar-

Kiekvie- ną mė- nesį Valykite išorines gaminio dalis. X Patikrinkite, ar maitinimo jungiklio ir paties mygtuko fiksavimo funkcija veikia saugiai.

Išvalykite grandinės stabdį ir įsitikinkite, kad jis veikia saugiai. Įsitikinkite, kad grandinės gaudytuvas nepažeistas. Jei reikia, pakeiskite.

Apsukite kreipiančiąją juostą, kad ji dėvėtųsi tolygiau. Įsitikinkite, kad neužsikim- šusi kreipiančiojoje juostoje esanti tepimo anga. Išvalykite juostos griovelį.

Pasirūpinkite, kad pjovimo dantukas ir pjovimo dantukų apsauga nėra suskilusi ir kad jie nepažeisti. Pakeiskite pjovimo dantukus arba pjovimo dantukų apsaugą, jei jie suskilinėję arba buvo sutrenkti.

Įsitikinkite, kad kreipiančioji juosta ir pjūklo grandinė gauna pakankamai alyvos. X Norint patikrinti pjūklo grandinės tepimą Apžiūrėkite, ar nėra įtrūkimų ir patikrinki- te, ar grandinė nėra standi arba per smarkiai nusidėvėjusi. Jei reikia, pakeiskite.

Pagaląskite pjūklo grandinę. Patikrinkite jos įtempimą ir būklę. Patikrinkite ar nesusidėvėjusi varančioji žvaigždutė ir, jei reikia, pakeiskite.

Išvalykite gaminio oro įsiurbimo angą. X Patikrinkite, ar gerai priveržtos veržlės ir varžtai. X Patikrinkite, ar nesugadinta ir tinkamai veikia klaviatūra. X Dilde pašalinkite ant kreipiančiosios juostos briaunų susidariusius nelygumus. X Patikrinkite jungtis tarp akumuliatoriaus ir gaminio. Patikrinkite jungtį tarp akumu- liatoriaus ir akumuliatoriaus įkroviklio.

Ištuštinkite ir išvalykite alyvos bakelį. X Atsargiai suspaustu oru prapūskite įrenginį ir jo baterijos aušinimo angas. X Gaminio saugos įtaisų techninė priežiūra ir apžiūra Priekinės rankos apsaugos patikra Reguliariai apžiūrėkite priekinę rankos apsaugą ir inercinį stabdį.

1. Įsitikinkite, kad priekinė rankos apsauga nėra

pažeista, pvz., ar nėra įtrūkių. (Pav. 105)

2. Įsitikinkite, kad priekinė rankos apsauga juda laisvai

ir yra saugiai prijungta prie gaminio. (Pav. 106)

3. Padėkite išjungtą gaminį ant kelmo arba kito

stabilaus paviršiaus.

4. Laikykite už galinės rankenos ir atleiskite priekinę

rankeną. Leiskite gaminiu nukristi ant kelmo. (Pav. 107)

5. Įsitikinkite, kad kreipiančiajai juostai atsitrenkus į

kelmą, įsijungia grandinės stabdys. Stabdžio jungiklio patikra

1. Padėkite gaminį ant stabilios, plokščios žemės ir

paleiskite jį. Žr. Naudojimas psl. 337 PERSPĖJIMAS: Patikrinkite, ar pjūklo grandinė neliečia žemės ar kokio kito daikto.

2. Pirštais apkabinkite rankenas ir tvirtai laikykite

3. Įjunkite maksimalią galią ir pakreipkite kairįjį riešą

link priekinės rankos apsaugos, kad įjungtumėte grandinės stabdį. Pjūklo grandinė turi akimirksniu sustoti. (Pav. 109) 1951 - 003 - 20.06.2023 343PERSPĖJIMAS: Nepaleiskite priekinės rankenos! Maitinimo jungiklio fiksatoriaus patikra

1. Įsitikinkite, kad maitinimo jungiklis ir jo užraktas

laisvai juda, o grįžimo spyruoklė veikia tinkamai. (Pav. 110)

2. Paspauskite maitinimo jungiklio fiksatorių pirmyn (A)

ir žemyn (B). Laikykite maitinimo jungiklio fiksatorių prispaudę prie rankenos ir patikrinkite, ar atleidus jis grįžta į savo pradinę padėtį. (Pav. 111)

3. Patikrinkite, kad maitinimo jungiklis būtų užfiksuotas

laisvosios eigos padėtyje, kai maitinimo jungiklio užraktas atleistas. (Pav. 112)

4. Užveskite gaminį ir leiskite veikti visa jėga.

5. Atleiskite maitinimo jungiklį ir įsitikinkite, kad

grandinė sustoja ir daugiau nesisuka. PERSPĖJIMAS: Jei pjūklo grandinė sukasi, kai maitinimo jungiklis yra laisvų apsukų padėtyje, susisiekite su techninės priežiūros atstovu. Grandinės gaudytuvo patikra

1. Įsitikinkite, kad grandinės gaudytuvas nepažeistas.

2. Įsitikinkite, kad grandinės gaudytuvas stabilus ir

prijungtas prie gaminio korpuso. (Pav. 113) Naudotojo sąsajos funkcijų patikra

1. Paleiskite gaminį. Žr.

3. Įsitikinkite, kad gaminys sustoja ir žalias šviesos

diodas užgęsta. (Pav. 64) Akumuliatoriaus ir akumuliatoriaus laikiklio patikra

1. Minkštu šepetėliu išvalykite akumuliatoriaus laikiklį ir

2. Išvalykite aušinimo angas ir akumuliatoriaus

kontaktus. (Pav. 114)

3. Įsitikinkite, kad akumuliatorius nėra įtrūkęs arba

pažeistas. Norint patikrinti akumuliatoriaus įkrovą

1. Įsitikinkite, kad akumuliatoriaus įkroviklis ir maitinimo

šaltinio kabelis nepažeisti. Apžiūrėkite, ar nėra įskilimų arba kitų pažeidimų. (Pav. 115) Aušinimo sistemos valymas Aušinimo sistema palaiko žemą variklio temperatūrą. Aušinimo sistemą sudaro oro įsiurbimas kairėje gaminio pusėje ir ventiliatorius ant variklio.

1. Kartą per savaitę ar dažniau, jei būtina, šepetėliu

išvalykite aušinimo sistemą. (Pav. 116)

2. Patikrinkite, ar aušinimo sistema neužteršta ir

neužsikimšusi. PASTABA: Dėl užterštos ar užblokuotos aušinimo sistemos gaminys gali perkaisti. Taip galima sugadinti gaminį. Pjūklo grandinės galandimas Informacija apie kreipiančiąją juostą ir pjūklo grandinę PERSPĖJIMAS: Naudodami grandininį pjūklą arba atlikdami jo priežiūrą, mūvėkite apsaugines pirštines. Nejudanti pjūklo grandinė taip pat gali sužaloti. Pakeiskite susidėvėjusią arba pažeistą kreipiančiąją juostą arba pjūklo grandinę Husqvarna rekomenduojamais kreipiančiosios juostos arba pjūklo grandinės deriniais. Tai būtina, norint palaikyti produkto saugumo funkcijas. Pakaitinių rekomenduojamų juostų ir grandinių derinių sąrašą rasite Priedai psl. 350

• Kreipiančiosios juostos ilgis, col. / cm. Informaciją apie kreipiančiosios juostos ilgį paprastai galima rasti jos gale. (Pav. 117)

• Juostos žvaigždutės dantų skaičius (T). (Pav. 118)

• Grandinės žingsnis, tarpai tarp pjūklo grandinės varančiųjų narelių turi atitikti tarpus tarp juostos žvaigždutės ir varančiosios žvaigždutės dantų. (Pav. 119)

• Varančiųjų narelių skaičius Varančiųjų narelių skaičių nulemia kreipiančiosios juostos tipas. (Pav. 120)

• Juostos griovelio plotis, col. / cm Kreipiančiosios juostos griovelio plotis turi būti toks pat, kaip ir grandinės varančiųjų narelių plotis. (Pav. 121)

• Pjūklo grandinės tepimo skylės ir skylės grandinės įtempimui. Kreipiančioji juosta privalo tikti gaminiui. (Pav. 122)

• Varantysis narelis, mm / col. (Pav. 123) Bendra informacija apie pjoviklių palandinimą Nenaudokite atšipusios pjūklo grandinės. Jei pjūklo grandinė atšipusi, turite labiau spausti, kad kreipiančioji

1951 - 003 - 20.06.2023juosta praeitų per medį. Jei pjūklo grandinė labai atšipusi, nebus medienos pjuvenų, tik pjovimo dulkės. Aštri pjūklo grandinė lengvai eina per medį, o medienos pjuvenos yra ilgos ir stambios. Pjaunantysis dantis (A) ir gylio reguliavimo ribotuvas (B) kartu sudaro pjūklo grandinės pjaunamąją dalį, pjovimo dantuką. Aukščio skirtumas tarp šių dviejų dalių sudaro pjovimo gylį (gylio reguliavimo ribotuvo nustatymą). (Pav. 124) Galąsdami pjoviklį, atsižvelkite į toliau nurodytus dalykus.

• Dildės padėtis (Pav. 127)

• Apvaliosios dildės skersmuo (Pav. 128) Nelengva tinkamai pagaląsti pjūklo grandinės neturint tinkamos įrangos. Naudokite Husqvarna galandimo šabloną Taip galėsite pasiekti geriausius pjovimo rezultatus, o atatrankos pavojų sumažinti iki minimumo. PERSPĖJIMAS: Atatrankos jėga smarkiai padidėja, jei nesilaikote galandimo nurodymų. Pasižymėkite: Jei reikia informacijos apie pjūklo grandinės galandimą, žr. Priedai psl. 350

Pjovimo dantukų galandimas

1. Galąskite pjovimo dantukus naudodamiesi apvaliąja

dilde ir galandimo šablonu. (Pav. 129) Pasižymėkite: Jei reikia informacijos, kurį galandimo šabloną Husqvarna rekomenduoja jūsų pjūklo grandinei, žr. Priedai psl. 350

2. Tinkamai uždėkite galandimo šabloną ant pjovimo

dantuko. Žr. kartu su galandimo šablonu pateiktą instrukciją.

3. Braukite dilde nuo vidinės pjovimo dantukų pusės

link išorinės pusės. Traukdami spauskite silpniau. (Pav. 130)

4. Pagaląskite visus pjovimo dantukus vienoje pusėje.

5. Apverskite gaminį ir pagaląskite dantukus kitoje

6. Patikrinkite, ar visi pjovimo dantukai yra vienodo

ilgio. Bendroji informacija, kaip koreguoti gylio reguliavimo ribotuvą Gylio reguliavimo ribotuvo nustatymas (C) mažėja, kai galandate pjovimo dantuką (A). Norint pjauti maksimaliu našumu, būtina pagaląsti gylio reguliavimo ribotuvą (B), kad pjautumėte naudodami rekomenduojamą gylio reguliavimo ribotuvo nustatymą. Jei reikia instrukcijų, kaip tinkamai nustatyti pjūklo grandinės gylio reguliavimo ribotuvą, žr. Priedai psl. 350

(Pav. 131) PERSPĖJIMAS: Per didelis gylio reguliavimo ribotuvo nustatymas padidina pjūklo grandinės atatrankos pavojų! Gylio reguliavimo ribotuvo nustatymas Prieš koreguodami gylio reguliavimo ribotuvą arba galąsdami pjoviklius, žr. instrukcijas Pjovimo dantukų galandimas psl. 345 . Mes rekomenduojame reguliuoti ribotuvą po kas trečio pjūklo grandinės galandimo. Mes rekomenduojame ribotuvui naudoti mūsų galandimo šabloną tam, kad būtų pasiektas tinkamas ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio kampas. (Pav. 132)

1. Plokščiąja dilde ir gylio reguliavimo ribotuvo įrankiu

sureguliuokite gylio reguliavimo ribotuvą. Naudokite tik Husqvarna galandimo šabloną tam, kad būtų pasiektas tinkamas ribotuvo matmuo ir tinkamas gylio reguliavimo ritinėlio kampas.

2. Padėkite gylio reguliavimo ribotuvo įrankį ant pjūklo

grandinės. Pasižymėkite: Daugiau informacijos, kaip naudoti gylio reguliavimo ribotuvą, rasite įrankio pakuotėje.

3. Naudokite plokščiąją dildę gylio reguliavimo ribotuvo

daliai, kuri išlenda pro gylio reguliavimo ribotuvo įrankio angą. (Pav. 133) Pjūklo grandinės įtempimas PERSPĖJIMAS: Netinkamai įtempta pjūklo grandinė gali nušokti nuo kreipiančiosios juostos ir rimtai arba mirtinai sužeisti. Kuo ilgiau naudosite pjūklo grandinę, tuo labiau ji ilgės. Svarbu reguliariai pakoreguoti pjūklo grandinę. Patikrinkite pjūklo grandinės įtempimą kiekvieną kartą, kai įpilate grandinės alyvos. 1951 - 003 - 20.06.2023 345Pasižymėkite: Kol pjūklo grandinė nauja, ji turi prasitampyti, todėl naudojimo pradžioje įtempimą turite tikrinti dar dažniau.

1. Lenkite rankenėlę į išorę, kol ji atsidarys. (Pav. 134)

2. Pasukite rankenėlę prieš laikrodžio rodyklę, kad

atlaisvintumėte varančiosios žvaigždutės gaubtą. (Pav. 135)

3. Sukite grandinės įtempimo skriemulį, kad

koreguotumėte pjūklo grandinės įtempimą. Pjūklo grandinė turi būti įtempta prie kreipiančiosios juostos. (Pav. 136) Pasižymėkite: Sukite ratuką žemyn (+), kad įtemptumėte, ir aukštyn (-), kad atpalaiduotumėte. Pjūklo grandinė tinkamai įtempiama, kai ją galima lengvai sukti rankomis, bet ji yra prisiglaudusi prie kreipiančiosios juostos.

4. Pasukite rankenėlę pagal laikrodžio rodyklę, kad

priveržtumėte juostos rankenėlę. (Pav. 137)

5. Užlenkite rankenėlę ir užfiksuokite įtempimą. (Pav.

138) Pjūklo grandinės įtempimo reguliavimas (su juostos varžtu)

1. Atsukite juostos veržlę, tvirtinančią varančiosios

žvaigždutės gaubtą. Naudokite kombinuotąjį veržliaraktį. (Pav. 139)

2. Pakelkite kreipiančiosios juostos priekį ir pasukite

grandinės įtempimo varžtą. Naudokite kombinuotąjį veržliaraktį.

3. Priveržkite pjūklo grandinę, kol ji priglus prie

kreipiančiosios juostos. (Pav. 140)

4. Priveržkite juostos veržlę kombinuotuoju

veržliarakčiu, tuo pačiu metu keldami kreipiančiosios juostos priekį aukštyn. (Pav. 141)

5. Patikrinkite, ar galite pjūklo grandinę rankomis

laisvai sukti aplink ir ar ji standžiai prigludusi prie kreipiančiosios juostos. (Pav. 142) Pasižymėkite: Žr. Gaminio apžvalga psl. 328 Gaminio pjūklo grandinės tempimo varžto vietą žr. Pjūklo grandinės tepimo patikrinimas Kas trečią kartą įkraudami akumuliatorių, patikrinkite pjūklo grandinės tepimą.

1. Užveskite gaminį ir leiskite jam veikti 3/4 visos

galios. Laikykite juostą vidutiniškai 20 cm (8 col) virš šviesaus paviršiaus.

2. Jei pjūklo grandinės tepimas tinkamas, po 1 minutės

ant paviršiaus pamatysite aiškią alyvos liniją. (Pav. 143)

3. Jei pjūklo grandinės tepimas netinkamas, atlikite

toliau nurodytas patikras. a) Patikrinkite kreipiančiosios juostos alyvos kanalą, įsitikinkite, kad jis neužsikišęs. Išvalykite, jei būtina. (Pav. 144) b) Patikrinkite tarpelį ant kreipiančiosios juostos briaunos, įsitikinkite, kad jis švarus. Išvalykite, jei būtina. (Pav. 145) c) Patikrinkite, ar laisvai sukasi juostos žvaigždutė, ir ar neužsikimšusi juostos žvaigždutės tepimo anga. Jei reikia, išvalykite ir sutepkite. (Pav. 146)

4. Jei pjūklo grandinės tepimas neveikia atlikus

anksčiau minėtus veiksmus, pasitarkite su techninės priežiūros atstovu. Grandinės varančiosios žvaigždutės patikra

• Patikrinkite grandinės varančiąją žvaigždutę, ar nenusidėvėjo. Esant reikalui pakeiskite varančiąją dėžutę.

• Keisdami grandinę kiekvieną kartą pakeiskite ir grandinės varančiąją žvaigždutę. (Pav. 147) Pjovimo įrangos patikrinimas

1. Įsitikinkite, kad kniedės ir sujungimai neįskilę ir nėra

laisvų kniedžių. Jei reikia, pakeiskite. (Pav. 148)

2. Įsitikinkite, kad pjūklo grandinė lengvai sulenkiama.

Pakeiskite pjūklo grandinę, jei ji standi.

3. Palyginkite pjūklo grandinę su nauja pjūklo

grandinę, kad nustatytumėte, ar kniedės ir grandys nesusidėvėjusios.

4. Keiskite pjūklo grandinę, kai ilgiausia pjovimo

danties dalis yra trumpesnė, nei 4 mm / 0,16 col. Taip pat pakeiskite pjūklo grandinę, jei pjovikliai įskilę. (Pav. 149) Norint patikrinti kreipiančiąją juostą

1. Įsitikinkite, kad alyvos kanalas neužblokuotas. Jei

reikia, išvalykite. (Pav. 144)

2. Patikrinkite, ar ant kreipiančiosios juostos briaunos

nėra šerpetų. Dilde pašalinkite nelygumus. (Pav. 150)

3. Išvalykite kreipiančiosios juostos griovelį. (Pav. 145)

4. Apžiūrėkite, ar nesusidėvėjęs kreipiančiosios juostos

griovelis. Jei reikia, pakeiskite kreipiančiąją juostą. (Pav. 151)

5. Patikrinkite, ar kreipiančiosios juostos galas nėra

pažeistas arba labai susidėvėjęs. (Pav. 152)

6. Patikrinkite, ar laisvai sukasi juostos žvaigždutė ir ar

neužsikimšusi juostos žvaigždutės tepimo anga. Jei reikia, išvalykite ir sutepkite. (Pav. 146)

7. Kasdien apsukite kreipiančiąją juostą, kad ji tarnautų

1951 - 003 - 20.06.2023Gedimai ir jų šalinimas Naudotojo sąsaja Šviesos diodų ekranas Galimi gedimai Galimas sprendimas Mirksi įspėjimo indikatorius. Užblokuotas grandinės stab- dys. Išjunkite grandinės stabdį. Temperatūros svyravimai. Leiskite pjaustytuvui atvėsti. Perkrova. Pjūk- lo grandinė ne- gali judėti. Išlaisvinkite pjūklo grandinę. Maitinimo jun- giklis ir paleidi- mo/ stabdymo mygtukas spaudžiami vie- nu metu. Atleiskite maitinimo jungiklį, kad suaktyvintumėte gaminį. Blykčioja žalios spalvos šviesos diodas. Nepakankama baterijos įtam- pa. Įkraukite akumuliatorių. Šviečia įspėji- mo indikatorius. Techninė prie- žiūra. Kreipkitės į techninio aptarnavimo atstovą. Akumuliatorius LED ekranas Galimi gedimai Galimas sprendimas Mirksi žalios spalvos šviesos diodas. Nepakankama baterijos įtampa. Įkraukite akumuliatorių. Mirksi klaidos diodas. Temperatūros svyravimai. Akumuliatorių naudokite nuo −10°C (14°F) iki 40°C (104°F) temperatū- roje. Per didelė įtampa. Įsitikinkite, kad elektros tinklo įtampa atitinka tą, kuri yra nurodyta ant ga- minio. Žr. nominalių parametrų plokš- telę ant gaminio. Iš įkroviklio išimkite akumuliatorių. Įsižiebia klaidos šviesos diodas Pernelyg didelis blokų skirtumas (1 V). Kreipkitės į techninio aptarnavimo at- stovą. 1951 - 003 - 20.06.2023 347Akumuliatoriaus įkroviklis Būklė Galimi gedimai Galima procedūra Įkrovimo šviesos diodas yra raudonos spalvos. Nepataisoma akumuliato- riaus įkroviklio klaida. Susisiekite su savo prekybos atstovu. Įkrovimo šviesos diodas mirk- si žaliai. Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas. Leiskite akumuliatoriui atvėsti arba įšilti. Kai akumu- liatorius yra tinkamos temperatūros, jį galima vėl naudoti arba įkrauti. Akumuliatoriaus įkroviklį naudo- kite, kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F). Įkrovimo šviesos diodas mirk- si raudonai. Akumuliatoriaus gedimas Susisiekite su savo prekybos atstovu Transportavimas, saugojimas ir utilizavimas Gabenimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.

• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.

• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.

• Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.

• Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.

• Akumuliatorių ir akumuliatorių įkroviklį laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5°C / 41°F iki 25°C / 77°F, saugokite nuo tiesioginių saulės spindulių.

• Laikykite akumuliatorių įkroviklį vietoje, kurios temperatūra nuo 5°C / 41°F iki 45°C / 113°F, saugokite nuo tiesioginių saulės spindulių.

• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.

• Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems nepatvirtintiems asmenims liesti įrenginio. Įrenginį laikykite užrakinamoje vietoje.

• Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.

• Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo.

• Gabendami saugiai pritvirtinkite įrenginį. Akumuliatoriaus, akumuliatorių įkroviklio ir įrenginio šalinimas Tolesnis simbolis nurodo, kad įrenginys nepriskiriamas buitinėms atliekoms. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. Taip saugosite nuo taršos aplinką ir žmones. Daugiau informacijos kreipkitės į atsakingas vietos institucijas, buitinių atliekų priežiūros tarnybą ar prekybos atstovą. (Pav. 24) Pasižymėkite: Simbolis, rodomas ar įrenginio arba įrenginio pakuotės. 348 1951 - 003 - 20.06.2023Techniniai duomenys Techniniai duomenys 240i Variklis Tipas BLDC (be šepetėlių) 36V Savybės Energijos taupymo režimas „SavE“ Tepimo sistema Alyvos siurblio tipas Automatinis Alyvos bakelio talpa, ml/cm

0,2 / 200 Svoris Grandininis pjūklas be akumuliatoriaus, pjaunančiosios juostos, pjūklo gran- dinės, tuščiu grandinės alyvos bakeliu, kg 3,5 Skleidžiamas triukšmas

Garso spaudimo naudotojo ausiai lygis, matuojamas pagal EN 62841-1 91 Vibracijos lygis

Priekinė rankena, m/sek.

2,6 Galinė rankena, m/sek.

3,7 Pjūklo grandinė/ kreipiančioji juosta Rekomenduojamas juostos ilgis, col./cm 14–16–18/35,6–40,6–45,7 Efektyvus pjovimo ilgis, col./cm 13–15–17/33,7–37,6–43,1 Varančiosios žvaigždutės tipas/ dantų skaičius 6 Didžiausias grandinės greitis / (įprastas režimas), m/s 11,8 Didžiausias grandinės greitis / („SavE“ režimas), m/s 9,4

Aplinkoje skleidžiamas triukšmas matuojamas kaip garso galia (L

), vadovaujantis EB direktyva 2000/14/EB ir EN ISO 22868, pasižymi įprasta 3 dB (A) statistine sklaida (standartinis nuokrypis).

Pateiktuose duomenyse apie įrenginio garso slėgio lygį yra 3 dB (A) įprasta statistinė sklaida (standartinis nuokrypis).

Vibracijos lygis atitinka EN 62841‐4‐1 standarto reikalavimus. Pateiktuose vibracijos lygio duomenyse yra 1,5 m/s

įprasta statistinė sklaida (standartinis nuokrypis). Nurodyti vibracijos duomenys nustatyti atliekant matavimus, kai įrenginyje įrengtas juostos ilgis ir rekomenduojamas grandinės tipas. Jei įrenginyje yra kitoks juostos ilgis, vibracijos lygis gali skirtis priklausomai nuo maks. ± 1,5m/s

1951 - 003 - 20.06.2023 349Priedai Kreipiančiosios juostos ir pjūklo grandinės deriniai Toliau nurodyti pjovimo įtaisai yra skirti šiam gaminiui. Kreipiančioji juosta Pjūklo grandinė Tipas Ilgis, col. Žingsnis, col. Tarpamatis,

Maks. antgalio spindulys Tipas Varančiųjų na- relių skaičius 578186652 14 3/8 col. mini 1,3 7 T „Husqvarna“ S93G (585422852)

Šlifavimo įrenginiai ir šlifavimo kampas Pjūklo grandinę galąskite naudodami Husqvarna galandimo šabloną. Husqvarna galandimo šablonas užtikrina, kad pagaląsite tinkamu kampu. Toliau lentelėje išvardyti dalių numeriai. Jei nesate tikri, kaip nustatyti savo gaminio pjūklo grandinės tipą, daugiau informacijos žr. .

84-01 Patvirtinti akumuliatoriai Akumuliatorius BLi30 40-B140 Tipas Ličio jonų Ličio jonų Akumuliatoriaus talpa, Ah 7.8 4,0 Nominali įtampa, V 36 36 Svoris, svar. / kg 4.2/1.9 2,7/1,25 350 1951 - 003 - 20.06.2023Gaminiui patvirtinti akumuliatorių įkrovikliai Akumuliatoriaus įkroviklis 40-C80 Maitinimo įtampa, V 100–240 Dažnis, Hz 50–60 Galia, W 72 Išėjimo įtampa, V nuol. srovė / Amperai, A 43 / 1,6 1951 - 003 - 20.06.2023 351Atitikties deklaracija ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel.: +46-36-146500, savo atsakomybe pareiškiame, kad produktas: Aprašymas Akumuliatoriniai grandininiai pjūklai Gamintojas Husqvarna Tipas/ modelis 240i Identifikacijos nume- ris Serijos numeriai nuo šios datos: 2022 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Direktyva / reglamen- tas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES dėl elektromagnetinio suderinamumo 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“ 2000/14/EB „dėl į aplinką skleidžiamo triukšmo“ Taikyti šie standartai: EN 62841-1:2015, EN 62841-4-1:2020 EN IEC 63000:2018, EN 55014-1:2021; EN 55014-2:2021. Notifikuotoji įstaiga: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, EB tipo patikrą pagal Mašinų direktyvos (2006/42/EB) 12 straipsnio 3b punktą. Sertifikato numeris: BM 50558450 0001. Pristatytas benzininis grandininis pjūklas atitinka ES tipo tyrimą praėjusį pavyzdį. Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 349
